Tiêu chuẩn ngành 22TCN 279:2001 về yêu cầu kỹ thuật và phương pháp thí nghiệm tiêu chuẩn vật liệu nhựa đường đặc do Bộ Giao thông vận tải ban hành

TIÊU CHUẨN NGÀNH

22 TCN 279 - 01

YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THÍ NGHIỆM

TIÊU CHUẨN VẬT LIỆU NHỰA ĐƯỜNG ĐẶC

I. QUY ĐỊNH CHUNG

1.1. Nhựa đường đặc dùng cho đường bộ là sản phẩm thu được từ công nghệ lọc dầu mỏ; bao gồm các hợp chất hydrocacbua cao phân tử như: CnH2n + 2, CnH2n, hydrocacbua thơm mạch vòng (CnH2n-6) và một số dị vòng có chứa oxy, nitơ và lưu huỳnh; ở trạng thái tự nhiên, có dạng đặc quánh, màu đen.

1.2.Tiêu chuẩn này quy định các chỉ tiêu kỹ thuật của nhựa đường đặc theo mác nhựa đường, các phương pháp thí nghiệm xác định chỉ tiêu kỹ thuật của nhựa đường đặc và là cơ sở cho việc kiểm tra đánh giá chất lượng nhựa đường đặc dùng trong xây dựng đường bộ.

1.3.Mác của nhựa đường đặc được quy định theo cấp độ kim lún của nhựa đường, trong Tiêu chuẩn này đề cập 5 mác nhựa đường đặc tương ứng với 5 cấp độ kim lún là: 40/60; 60/70; 70/100; 100/150; 150/250.

1.4.Phương pháp lấy mẫu, khối lượng mẫu thí nghiệm tuân theo Quy trình lấy mẫu vật liệu nhựa dùng cho đường bộ, sân bay và bến bãi 22TCN - 321 - 96.

1.5.Đối với nhựa đường lỏng, nhũ tương nhựa đường có yêu cầu xác định các chỉ tiêu kỹ thuật tương tự thì được phép dùng các phương pháp thí nghiệm trong tiêu chuẩn này.

1.6.Tiêu chuẩn này thay thế cho Tiêu chuẩn phân loại nhựa đường đặc (bitum đặc) dùng cho đường bộ 22TCN-227-95 và Quy trình thí nghiệm nhựa đường đặc 22TCN 63-84.

II. YÊU CẦU KỸ THUẬT

Chất lượng của nhựa đường đặc dùng trong xây dựng đường bộ được quy định đánh giá theo 10 chỉ tiêu kỹ thuật tương ứng với 5 mác của nhựa đường dẫn ra ở bảng 1.

Bảng 1

Tiêu chuẩn kỹ thuật vật liệu nhựa đường đặcdùng cho đường bộ

TT

Các chỉ tiêu

Đơn vị

Trị số tiêu chuẩn theo cấp độ kim lún (mác)

40/60

60/70

70/100

100/150

150/250

1

Độ kim lún ở 25oC

Penetration at Deg C

0.1mm

40 ¸60

60 ¸70

70 ¸ 100

100 ¸150

150 ¸250

2

Độ kéo dài ở 25oC

Ductility at 25 Deg C

cm

min.100

3

Nhiệt độ hoá mềm (Phương pháp vòng và bi)

Softening Point (Ring an l Ball Method)

oC

49 ¸58

46 ¸55

43 ¸51



35 ¸43

4

Nhiệt độ bắt lửa

Flash Point

oC

min.230

min.220

5

Lượng tổn thất sau khi đun nóng 163oC trong 5 giờ

Loss on Heating for 5 hours at 163 Deg C

%

max.0,5

max.0,8

6

Tỷ lệ độ kim lún của nhựa đường sau khi đun nóng ở 163oC trong 5 giờ so với độ kim lún ở 25oC

Ratio of Penetration of Residue after Heating for 5 hours at 163 Deg C to Orginal

%

min.80

min.75

min.70

min.65

min.60

7

Lượng hòa tan trong

Trichloroethylene Solubility in Trichloroethylene C2CL4

%

min.99

8

Khối lượng riêng ở 25oC

Specific Gravity at 25 Deg C

g/cm3

1,00 ¸ 1,05

9

Độ dính bám đối với đá

Effect of Water on Bituminous - Coated Aggregate Using Boiling Water

Cấp độ

min.cấp 3

10

Hàm lượngParaphin

Wax Paraffin Content

%

max. 2,2

Chú ý:

1- Danh mục các phép thí nghiệm tương đương xem phụ lục A

2- Lựa chọn mác nhựa đường dùng cho mục đích xây dựng đường bộ xem phụ lục B

III. CÁC PHƯƠNG PHÁP THÍ NGHIỆM

1. Phương pháp thí nghiệm xác định độ kim lún của nhựa đường

1. Định nghĩa, phạm vi áp dụng

1.1.Độ kim lún của nhựa đường là độ lún tính bằng phần mười milimet mà một kim tiêu chuẩn xuyên thẳng đứng vào mẫu nhựa đường trong điều kiện nhiệt độ, thời gian và tải trọng quy định.

1.2.Thí nghiệm độ kim lún của nhựa đường được tiến hành ở nhiệt độ 25oC ± 0,1oC trong thời gian 5 giây với tổng trọng lượng gia tải là 100g ± 0,1g.

1.3.Khi muốn thí nghiệm độ kim lún của nhựa đường ở các nhiệt độ khác, các thông số về trọng lượng kim xuyên và thời gian thí nghiệm tương ứng dẫn ở bảng 2.

1.4.Phương pháp này dùng để xác định độ kim lún của nhựa đường đặc có độ kim lún dưới 350, của nhựa đường lỏng sau khi đã chưng cất tới 360oC và của nhũ tương nhựa đường sau khi đã tách nước.

2. Thiết bị thí nghiệm

2.1. Thiết bị đo độ kim lún

Một thiết bị chuẩn cho phép trục xuyên chuyển động lên xuống dễ dàng không có ảnh hưởng của ma sát. Có một đồng hồ đo xuyên khắc vạch và kim đồng hồ để xác định dễ dàng và chính xác độ lún củakim xuyên đến 0,1mm. Xem hình 1.

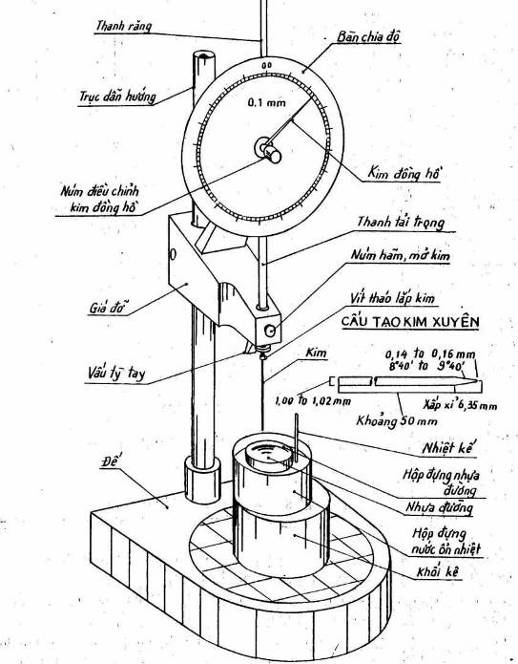

Hình 1. Dụng cụ đo độ kim lún nhựa đường

2.2. Kim xuyên

Kim xuyên được chế tạo từ thép đã tôi cứng và không gỉ và có thể hiệu chỉnh để trọng lượng của kim và trục là 50 ± 0,05g. Khi thí nghiệm, trục, kim sẽ được gia tải bằng một vật nặng đảm bảo tổng trọng lượng (kim, trục, vật nặng) là 100 ± 0,1g.

Kim xuyên tiêu chuẩn có chiều dài khoảng 50mm (2in), đường kính kim (1 ¸ 1,02mm) và đầu hình côn của kim tạo góc 8,7 ¸ 9,7o.

Mũ kim xuyên có đường kính 3,2 ± 0,05mm, dài 38 ±1mm. Ở cuối của mũ kim xuyên có khoan lỗ hay làm phang cạnh để điều chỉnh trọng lượng.

2.3. Cốc mẫu

Cốc bằng kim loại hình trụ đáy phẳng, có nắp đậy, các kích thước chủ yếu như sau:

- Đường kính 55mm, sâu 35mm dùng cho nhựa đường có độ kim lún 200 (dung tích quy ước 90ml).

- Đường kính 70mm, sâu 45mm dùng cho nhựa đường có độ kim lún >200 (dung tích quy ước175ml).

2.4. Chậu đựng nước (bồn nước bảo ôn nhiệt)

Sử dụng để duy trì nhiệt độ của mẫu nhựa đường không sai khác quá 0,1 oC so với nhiệt độ thí nghiệm.

Thể tíchnướctrong chậukhôngđượcnhỏhơn10 lít. Chiềucao củachậukhôngđượcnhỏhơn 200mm.

Nước trong chậuphảisạch, khôngchứa dầuchấthữucơ.Tốtnhấtdùngnướccấtđãkhử ion.

Khi không có bồn điều chỉnh nhiệt độ tự động thì khi thí nghiệm phải chuẩn bị sẵn nước đá và nước sôi để điều chỉnh nhiệt độ nước trong chậu hoặc bồn tự tạo cùng với nhiệt kế.

Bồn nước bảo ôn nhiệt 25 ± 0,1oC có dung tích không nhỏ hơn 10 lít, trong bồn có giá đỡ đặt cách đáy không nhỏ hơn 50mm và sao cho mặt mẫu sau khi kê trên giá ngập dưới mặt nước ít nhất 100mm. Mẫu thí nghiệm được tiến hành trong bồn thì giá phải đủ chắc chắn.

2.5. Bình chứa cốc mẫu nhựa đường

Bình hình trụ, đáy phằng bằng kim loại, hoặc thuỷ tinh chắc chắn.

Đường kính trong của bình khôngđượcnhỏhơn90mm,độsâucủabình khôngđượcnhỏhơn 55mm.

2.6. Nhiệt kế

Nhiệt kế thuỷ tinh 50oC được chuẩn hoá có vạch chia sai số tối đa 0,1oC.

2.7. Đồng hồ đo thời gian

Loại đồng hồ điện tử hoặc cơ khí bấm giây, bảo đảm đo được đến 0,1s và có độ chính xác ± 0,1s trong một phút.

2.8. Dụng cụ cấp nhiệt

Bếp ga, bếp điện hoặc bếp dầu hoả để đun nóng chảy nhựa đường.

2.9. Thiết bị điều hoà nhiệt độ trong phòng

3. Chuẩn bị mẫu

3.1. Tạo mẫu

Mẫu nhựa đường thí nghiệm được đun nóng cẩn thận để không nóng cục bộ cho đến khi chảy lỏng nhưng không được cao hơn 90oC so với nhiệt độ hoá mềm. Khuấy liên tục để tránh tạo bọt khí và không đun mẫu quá 30 phút.

Rót nhựa đường vào các cốc chứa mẫu đến cách miệng cốc khoảng 5mm. Đậy nắp để chống nhiễm bẩn. Để nguội trong không khí ở nhiệt độ không quá 30oC và không nhỏ hơn 15 oC với thời gian từ 1 đến 1,5 giờ đối với cốc có dung tích 90ml và từ 1,5 đến 2 giờ đối với cốc có dung tích 175ml. Nếu nhiệt độ tự nhiên của không khí trong phòng thí nghiệm không đạt trong khoảng nêu trên, phải sử dụng điều hoà nhiệt độ.

3.2. Duy trì mẫu ở nhiệt độ tiêu chuẩn

Trong trường hợp không có bồn bảo ôn mẫu tự động thì có thể dùng nước đá và nước sôi để duy trì nhiệt độ của nước trong chậu là 25oC. Ngâm các cốc chứa nhựa đường vào chậu nước trong thời gian từ 1 giờ đến 1,5 giờ với cốc có dung tích quy ước 90ml và từ 1,5 giờ đến 2 giờ với cốc có dung tích quy ước 175ml với điều kiện mặt mẫu phải ngập dưới mặt nước ít nhất 100mm và đáy cốc phải kê cách đáy chậu là 50mm.

4. Thí nghiệm

4.1.Kiểm tra để bảo đảm chắc chắn rằng thiết bị xuyên ổn định, bằng phng. Lau sạch kim bằng giẻ mềm có tẩm dung môi phù hợp (hoặc dầu hoả). Lau khô kim bằng giẻ mềm, lắp kim vào trục, lắp quả gia tải để đảm bảo tổng tải trọng là 100g ± 0,1g.

4.2.a.Nếuthínghiệm đượctiếnhành trongbồnnướcbảo ôn,đặtmẫuthẳngdưới thiết bịxuyên và làm bước 4.3.

4.2.b. Nếu làm ngoài ở ngoài bồn nước bảo ôn nhiệt thì dùng nước ở nhiệt độ thí nghiệm đổ vào bình chứa mẫu sau đó chuyển cốc mẫu từ chậu nước sang bình chứa mẫu sao cho cốc mẫu ngập hoàn toàn trong nước của bình chứa mẫu (ngập ít nhất 10mm). Đặt bình chứa mẫu có chứa cốc mẫu vào đ thiết bị xuyên và tiến hành thí nghiệm ngay.

4.3.Điều chỉnh sao cho đầu mũi kim xuyên vừa chạm sát mặt mẫu. Chỉnh kim đồng hồ đo lún về vị trí 0. Nhanh chóng mở chốt hãm để kim xuyên vào mẫu nhựa đường đồng thời bấm đồng hồ đo thời gian. Sau 5 giây, đóng chốt hãm và điều chỉnh thiết bị để đọc được trị số độ kim lún.

4.4.Thínghiệmítnhất3 mũixuyêntạicácđiểmcáchthành cốc cách nhau ít nhất10mm.

- Trường hợp không tiến hành trong bồn nước bảo ôn, sau mỗi lần thí nghiệm (xuyên), phải chuyển cốc mẫu trở lại chậu nước rồi lặp lại nội dung ở 4.2.b.

- Đối với mẫu thí nghiệm có độ kim lún < 200, sau mỗi lần xuyên, có thể rút kim lên, lau sạch và khô mũi kim để dùng cho lần xuyên sau đó.

- Đối với mẫu thí nghiệm có độ kim lún > 200, sử dụng 3 mũi kim để thí nghiệm liên tục ứng với 3 vị trí. Sau khi thí nghiệm xong mới rút các mũi kim lên.

Ghi chú: Các thông số nhiệt độ, trọng lượng kim xuyên và thời gian thí nghiệm độ kim lún ở các điều kiện đặc biệt khác dẫn ở bảng 2:

Bảng 2

Nhiệt độ (oC)

Trọng lượng kim xuyên (gam)

Thời gian, giây

0

200

60

4

200

60

46,1

50

5

5. Báo cáo kết quả thí nghiệm

5.1.Độ kim lún, tính theo đơn vị 1/10mm, là trị số nguyên trung bình của ba lần xuyên với một mẫu thử.

5.2.Sai số cho phép giữa các lần đo không được vượt quá các số liệu ở bảng 3. Nếu vượt quá các giá trị ở bảng 3, phải làm lại thí nghiệm.

Bảng 3

Sai số cho phép giữa các lần đo

Độ kim lún

0 ¸49

50 ¸149

150 ¸249

250 ¸350

Hiệu số giữa trị số cao nhất và thấp nhất của 1 mẫu thí nghiệm

£2

£4

£6

£8

2. Phương pháp thí nghiệm xác định độ kéo dài của nhựa đường

1. Định nghĩa, phạm vi áp dụng

1.1.Độ kéo dài của vật liệu nhựa đường là khoảng cách đo được, tính bằng đơn vị centimét, từ thời điểm bắt đầu mẫu bị kéo dài ra cho đến khi vừa đứt trong điều kiện vận tốc và nhiệt độ quy định.

1.2.Thí nghiệm được tiến hành khi hai đầu khuôn mẫu được kéo tách ra với vận tốc là 50mm/phút ± 5% ở nhiệt độ 25oC ± 0,5oC.

1.3.Khi muốn xác định độ kéo dài ở nhiệt độ thấp thì thí nghiệm được tiến hành ở nhiệt độ 4oC và vận tốc kéo dài là 10mm/phút.

1.4.Vật liệu thí nghiệm là nhựa đường đặc, của nhựa đường lỏng sau khi đã chưng cất tới 360oC và của nhũ tương nhựa đường sau khi đã tách nước.

2. Thiết bị thí nghiệm

2.1. Khuôn

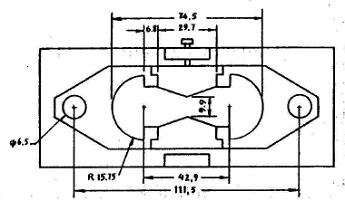

Khuôn chuẩn được chế tạo bằng vật liệu đồng, tấm đáy của khuôn phang và nhẵn để khuôn tiếp xúc hoàn toàn với đáy (Xem hình 2). Cần có 3 khuôn cho một lần thí nghiệm.

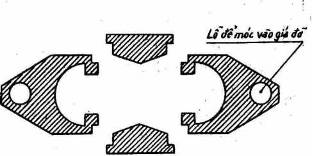

1. Khuôn 4 mảnh

2. Khuôn đế

Khuôn sau khi lắp xong

Hình 2. Bộ khuôn đúc mu thí nghiệm độ kéo dài

2.2. Bồn nước bảo ôn nhiệt

Bồn nước bảo ôn nhiệt nhằm duy trì nhiệt độ của nước theo quy định, không sai khác quá ± 0,1oC. Thể tích của nước trong bình không được nhỏ hơn 10 lít, nước trong bình không được chứa dầu, vôi và các chất hữu cơ khác. Khuôn mẫu sẽ được giữ trên tấm kim loại có khoan lỗ đặt trong bình bảo đảm cho mẫu cách đáy bình 50mm và cách mặt nước không nhỏ hơn 100mm.

2.3. Máy thí nghiệm

Máy thí nghiệm được chế tạo bảo đảm vận tốc kéo mẫu ổn định, không thay đổi theo quy định, máy có độ ổn định lớn, không rung trong quá trình thí nghiệm (Xem hình 3).
