Quy chuẩn kỹ thuật Quốc gia QCVN 07:2010/BTTTT về giao diện quang cho thiết bị kết nối mạng SDH do Bộ trưởng Bộ Thông tin và Truyền thông ban hành



QUY CHUẨN KỸ THUẬT QUỐC GIA

QCVN 7:2010/BTTTT









VỀ GIAO DIỆN QUANG CHO THIẾT BỊ KẾT NỐI MẠNG SDH



National technical regulation

on optical interfaces for network interconnection equipments

relating to the Synchronous Digital Hierarchy





HÀ NỘI - 2010

Lời nói đầu

QCVN 7:2010/BTTTT được xây dựng trên cơ sở soát xét, chuyển đổi Tiêu chuẩn ngành 68-173: 1998 "Giao diện quang cho các thiết bị và hệ thống truyền dẫn SDH - Yêu cầu kỹ thuật" ban hành theo Quyết định số 759/1998/QĐ-TCBĐ ngày 09  tháng 12 năm 1998 của Tổng cục trưởng Tổng cục Bưu điện (nay là Bộ Thông tin và Truyền thông).

Các quy định kỹ thuật và phương pháp xác định của QCVN 7:2010/BTTTT phù hợp với Khuyến nghị G.957, G.958, G.691, G.959.1, G.693 của Liên minh Viễn thông Thế giới (ITU-T).

QCVN 7:2010/BTTTT do Viện Khoa học Kỹ thuật Bưu điện biên soạn, Vụ Khoa học và Công nghệ trình duyệt và được ban hành kèm theo Thông tư số 18/2010/TT-BTTTT ngày 30 tháng 07 năm 2010 của Bộ trưởng Bộ Thông tin và Truyền thông.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ GIAO DIỆN QUANG CHO THIẾT BỊ KẾT NỐI MẠNG SDH

National technical regulation on optical interfaces for network interconnetion equipments relating to the Synchronous Digital Hierarchy



1. QUY ĐỊNH CHUNG

1.1. Phạm vi áp dụng

Quy chuẩn kỹ thuật quốc gia này quy định các yêu cầu kỹ thuật đối với giao diện quang của các thiết bị thông tin cáp sợi quang SDH sử dụng để kết nối mạng giữa các doanh nghiệp viễn thông tại Việt Nam.

Quy chuẩn này chỉ áp dụng cho các loại hệ thống đơn kênh quang, trong đó mỗi hướng truyền dẫn sử dụng một sợi quang.

Đối với các hệ thống có khuếch đại quang, Quy chuẩn này chỉ áp dụng cho các hệ thống sử dụng thiết bị khuếch đại công suất và/hoặc thiết bị tiền khuếch đại. Quy chuẩn này không áp dụng cho hệ thống có khuếch đại trạm lặp.

1.2. Đối tượng điều chỉnh

Quy chuẩn này được áp dụng cho các doanh nghiệp viễn thông thiết lập mạng và cung cấp dịch vụ tại Việt Nam trong quá trình thoả thuận, kết nối mạng với các doanh nghiệp khác qua các thiết bị kết nối mạng quang SDH.

1.3. Tài liệu viện dẫn

  1. ITU-T Recommendation G.957 (2006) Optical interfaces for equipments and systems relating to the synchronous digital hierarchy.
  2. ITU-T Recommendation G.691 (2006) Optical interfaces for single channel SDH systems with optical amplifiers, and STM-64 systems.
  3. ITU-T Recommendation G.959.1 (2003), Optical transport network physical layer interfaces.
  4. ITU-T Recommendation G.693 (2005), Optical interfaces for intra-office systems.
  5. ITU-T Recommendation G.651 (02/98) Characteristics of a 50/125 µm multimode graded index optical fibre cable.
  6. ITU-T Recommendation G.652 (06/05) Characteristics of a single-mode optical fibre and cable.
  7. ITU-T Recommendation G.653 (12/03) Characteristics of a dispersion-shifted single-mode optical fibre and cable.
  8. ITU-T Recommendation G.654 (06/04) Characteristics of a cut-off shifted single-mode optical fibre and cable.
  9. ITU-T Recommendation G.655 (03/06) Characteristics of a non-zero dispersion-shifted single-mode optical fibre and cable.
  10.  ITU-T Recommendation G.656 (06/04) Characteristics of a fibre and cable with non-zero dispersion for wideband optical transport.

1.4. Giải thích từ ngữ

1.4.1. Cấu hình chuẩn của giao diện quang

- Đối với hệ thống không sử dụng khuếch đại quang:



Hình 1 - Cấu hình chuẩn của giao diện quang đối với hệ thống không sử dụng khuếch đại quang



Các chỉ tiêu giao diện quang tại phía phát được xác định ở điểm S (là điểm chuẩn nằm trên sợi quang, ngay sau bộ nối quang phía phát), ở phía thu được xác định tại điểm R (là điểm chuẩn nằm trên sợi quang, ngay trước bộ nối quang phía thu) và phần đường truyền nằm giữa điểm S và điểm R.

- Đối với hệ thống có sử dụng khuếch đại quang:



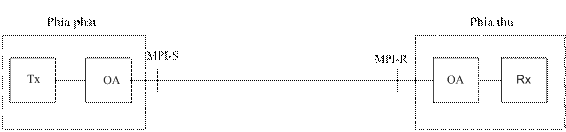

Hình 2 - Cấu hình chuẩn của giao diện quang đối với hệ thống có sử dụng khuếch đại quang



Các chỉ tiêu giao diên quang tại phía phát được xác định ở điểm MPI-S, ở phía thu được xác định tại điểm MPI-R và phần đường truyền nằm giữa điểm MPI-S và MPI-R.

1.4.2. Độ rộng phổ (spectral width)

- Độ rộng RMS: Đối với LED và MLM, độ rộng phổ được tính bằng giá trị hiệu dụng cực đại (hay còn gọi là giá trị RMS) trong điều kiện làm việc chuẩn. Để đo độ rộng RMS phải tính đến tất cả các mốt không nhỏ hơn 20 dB so với mốt đỉnh.

- Độ rộng phổ -20 dB: đối với SLM, độ rộng phổ được tính bằng bề rộng cực đại của phổ bức xạ tại bước sóng trung tâm đo tại điểm có mức thấp hơn 20 dB so với biên độ cực đại của bước sóng trung tâm trong điều kiện làm việc chuẩn.

1.4.3. Hệ số nén mốt bên (side mode suppression ratio)

Hệ số nén mốt bên là tỷ số giữa công suất của đỉnh lớn nhất và đỉnh lớn thứ hai trong phổ nguồn phát.

1.4.4. Công suất phát trung bình (mean lauched power)

Công suất phát trung bình tại điểm S (hoặc điểm MPI-S) là công suất trung bình của chuỗi giả ngẫu nhiên do thiết bị phát đưa vào sợi. Giá trị này được dùng để tính toán độ nhạy thu và điểm quá tải của bộ thu tại điểm R (hoặc điểm MPI-R) (xem Phụ lục B).

1.4.5. Hệ số phân biệt (extinction ratio)

Hệ số phân biệt (EX) được tính theo công thức:

EX = 10 lg (A/B)

Trong đó:          - A là công suất quang trung bình đối với mức logic “1”;

                        - B là công suất quang trung bình đối với mức logic “0”.

1.4.6. Dải suy hao (attenuation range)

Dải suy hao quy định trong Quy chuẩn này là giá trị được tính cho trường hợp xấu nhất, bao gồm cả suy hao do mối hàn, suy hao do các bộ nối, do bộ suy hao quang (nếu sử dụng), hoặc do các thành phần quang thụ động khác và bất kỳ công suất dự trữ nào dành cho:

- Những thay đổi trong tương lai đối với cấu hình cáp (như thêm mối hàn, tăng chiều dài cáp ...);

- Thay đổi chất lượng sợi do tác độ của môi trường;

- Suy giảm chất lượng của các bộ nối, các bộ suy hao quang hay bất kỳ thành phần quang thụ động nào nằm giữa hai điểm S và R (hoặc giữa hai điểm MPI-S và MPI-R).

1.4.7. Tán sắc cực đại (maximum chromatic dispersion)

Tham số này định nghĩa giá trị tán sắc cực đại của đường quang mà hệ thống có thể chấp nhận được khi chưa sử dụng thêm bất kỳ phương pháp bù tán sắc nào.

1.4.8. Tán sắc mốt phân cực (polarization mode dispersion)

Tán sắc mốt phân cực là độ lệch thời gian trễ nhóm τp (tính theo ps) giữa hai mốt phân cực trực giao.

1.4.9. Trễ nhóm vi sai (differential group delay)

Trễ nhóm vi sai là sự khác nhau về thời gian giữa các phần xung truyền theo hai mốt phân cực chính của một tín hiệu quang.

Trễ nhóm vi sai cực đại được định nghĩa là giá trị trễ nhóm vi sai mà hệ thống cần phải chịu được với cường độ suy giảm tín hiệu là 1 dB.

1.4.10. Suy hao phản xạ của cáp tại điểm S/MPI-S (optical return loss of cable plant at S/MPI-S)

Suy hao phản xạ của cáp tại điểm S/MPI-S (ORL) được tính theo công thức:

ORL = -10 lg (P’s/Ps)

Trong đó:  - P’s là công suất phản hồi lại phía nguồn phát đo tại điểm S/MPI-S;

                    - Ps là công suất đưa vào sợi quang đô tại điểm S/MPI-S.

1.4.11. Độ nhạy thu (receiver sensitivity)

Độ nhạy thu là giá trị công suất thu trung bình nhỏ nhất ở điểm R (hoặc điểm MPI-R) để đạt được:

- BER = 10-10 đối với hệ thống STM-1, STM-4, STM-16 không sử dụng khuếch đại quang.

- BER = 10-12 đối với hệ thống STM-64 và các hệ thống khác có sử dụng khuếch đại quang.

1.4.12. Mức thu quá tải (receiver overload)

Mức thu quá tải là giá trị công suất trung bình lớn nhất có thể chấp nhận được tại điểm R (hoặc điểm MPI-R) để đạt được:

- BER = 10-10 đối với hệ thống STM-1, STM-4, STM-16 không sử dụng khuếch đại quang.

- BER = 10-12 đối với hệ thống STM-64 và các hệ thống khác có sử dụng khuếch đại quang.

1.4.13. Độ thiệt thòi luồng quang (optical path power penalty)

Độ thiệt thòi luồng quang là giá trị suy giảm độ nhạy thu do méo dạng tín hiệu khi truyền trên sợi quang. Trong đó nguyên nhân gây ra méo tín hiệu ở đây là do phát xạ, do sự giao thoa giữa các ký hiệu, do hiện tượng cạnh tranh mốt và do hiện tượng dịch tần của laser.

1.4.14. Phản xạ đầu thu (receiver reflectance)

Phản xạ đầu thu là phản xạ ngược lại từ phía đầu thu trở lại sợi quang được tính theo công thức:

R = 10 lg (P’R/PR)

Trong đó:

- P’R là công suất phản hồi lại sợi quang đo tại điểm R/MPI-R;

- PR là công suất đưa tới bộ thu đo tại điểm R/MPI-R.

1.5. Các chữ viết tắt

APD                          Avalanche PhotoDiode                             Đi-ốt quang kiểu thác

BER                          Bit Error Ratio                                          Tỷ số lỗi bit

DA                            Dispersion Accommodation                      Bù tán sắc

DST                           Dispersion Supported                              Truyền dẫn hỗ trợ tán sắc

                                 Transmission

EX                             Extinction Ratio                                        Hệ số phân biệt

LED                           Light-Emitting Diode                                 Điốt phát xạ quang

MLM                          Multi-Longitudinal Mode                            Đa mốt dọc

MPI                           Main Path Interface                                   Giao diện luồng chính

NA                             Not Applicable                                         Tham số không áp dụng

NC                             Not Conformable                                      Tham số chưa có giá trị

NRZ                           None-Return to Zero                                 Mã không trở về 0

OA                            Optical Amplifier                                      Khuếch đại quang

ORL                           Optical Return Loss                                  Suy hao phản xạ quang

PCH                          Prechirp                                                   Dịch tần trước

PDC                          Passive Dispersion Compensator             Bù tán sắc thụ động

PIN Positive Intrinsic Negative                                                    Cấu trúc tiếp giáp P-N

PMD                          Polarization Mode Dispersion                   Tán sắc mốt phân cực

RMS                          Root Mean Square                                   Giá trị hiệu dụng

Rx                             Receiver                                                  Bộ thu

SLM                          Single-Longitudinal Mode                         Đơn mốt dọc

SMSR                        Side Mode Suppression Ratio                  Hệ số nén mốt bên

SPM                          Self Phase Modulation                             Tự điều chế pha

Tx                              Transmitter                                               Bộ phát

UI                              Unit Interval                                              Khoảng đơn vị



2. QUY ĐỊNH KỸ THUẬT

2.1. Quy định chung

2.1.1. Tham số kỹ thuật

Tất cả các tham số đưa ra trong Quy chuẩn này đều được tính toán trong trường hợp xấu nhất với giả thiết thoả mãn đầy đủ các điều kiện hoạt động chuẩn hoá của thiết bị (ví dụ như các điều kiện về nhiệt độ, độ ẩm...), có tính đến ảnh hưởng của các hiệu ứng hoá già để đạt được:

- BER = 10-10 đối với hệ thống STM-1, STM-4, STM-16 không sử dụng khuếch đại quang;

- BER = 10-12 đối với hệ thống STM-64 và các hệ thống khác có sử dụng khuếch đại quang.

2.1.2. Phân loại giao diện quang

Phân loại giao diện quang được quy định trong Bảng 1. Giá trị khoảng cách được chọn cho các mã hệ thống khi phân loại dựa trên các giá trị tham số có thể đạt được với công nghệ hiện nay và các vấn đề này được cho là phù hợp với yêu cầu về mạng.


Bảng 1 – Phân loại giao diện quang theo lĩnh vực ứng dụng



Lĩnh vực

ứng dụng

I

S

L

V

U

Bước sóng

Nm

1 310

1 310

1 550

1 550

1 310

1 550

1 550

1 310

1 550

1 550

1 550

1 550

Loại sợi

G.652

G.652

G.652

G.653

G.652

G.652/

G.654

G.653

G.652

G.652/

G.654

G.653

G.652/

G.654

G.653

Khoảng cách km

~2

~15

~15

-

~40

~80

~80

~80

~120

~120

~160

~160

STM-1

I-1

S-1.1

S-1.2

-

L-1.1

L-1.2

L-1.3

-

-

-

-

-

STM-4

I-4

S-4.1

S-4.2

-

L-4.1

L-4.2

L-4.3

V-4.1

V-4.2

V-4.3

U-4.2

U-4.3

STM-16

I-16

S-16.1

S-16.2

-

L-16.1

L-16.2

L-16.3



V-16.2

V-16.3





Khoảng cách, km

STM-64



~20

S-64.1

~40

S-64.2

~40

S-64.3

~40

L-64.1

~80

L-64.2

~80

L-64.3

~80

V-64.1

~120

V-64.2

~120

V-64.3

-

-

CHÚ THÍCH: Giá trị khoảng cách trong Bảng 1 sử dụng để phân loại chứ không phải là chỉ tiêu để thiết kế hệ thống.


Qui định mã hệ thống trong bảng 1: Lĩnh vực ứng dụng - mức STM. Số hậu tố

- Lĩnh vực ứng dụng là I, S, L, V, (với I là ứng dụng dùng cho giao tiếp trong 1 trạm; S, L, V, U là ứng dụng dùng cho giao tiếp giữa các trạm với nhau).

            + I (Intra office): nối trong một trạm hoặc giữa các trạm (cự ly 0,6 -25 km);

+ S (Short haul): cự ly ngắn (20 - 40 km);

+ L (Long haul): cự ly trung bình (40 - 80 km);

+ V (Very long haul): cự ly lớn (60 - 120 km);

+ U (Ultra long haul): cự ly rất lớn (120 - 160 km).

- Số hậu tố là một trong các mục sau:

            + Để trống hoặc “1” đối với hệ thống làm việc ở vùng bước sóng 1310 nm trên sợi theo tiêu chuẩn G.652;

            + “2”: đối với hệ thống làm việc ở vùng bước sóng 1550 nm trên sợi theo tiêu chuẩn G.652 hoặc G.654;

            + “3”: đối với hệ thống làm việc ở vùng bước sóng 1550 nm trên sợi theo tiêu chuẩn G.653.

2.2. Chỉ tiêu giao diện quang đối với hệ thống SDH không sử dụng khuếch đại quang

2.2.1. Đối với hệ thống STM-1

Chỉ tiêu giao diện quang cho các hệ thống STM-1 không sử dụng khuếch đại quang được quy định trong Bảng 2 và 3.




Bảng 2 - Chỉ tiêu giao diện quang cho hệ thống STM-1

không sử dụng khuếch đại quang



Tín hiệu số



STM-1

- Tốc độ danh định, kbit/s



155 520

Mã ứng dụng



I-1.1

S-1.1

S-1.2

Dải bước sóng làm việc

nm

1260 - 1360



1261-1360

1430-1576

1430-1580

Phần phát tại điểm S











- Loại nguồn



MLM

LED

MLM

MLM

SLM

- Đặc tính phổ:













+ Độ rộng RMS cực đại (s)

nm

40

80

7,7

2,5

-

+ Độ rộng phổ -20 dB cực đại

nm

-

-

-

-

1

+ SMSR nhỏ nhất

dB

-

-

-

-

30

- Công suất phát trung bình:













+ Giá trị lớn nhất

dBm

-8

-8

 -8

+ Giá trị nhỏ nhất

dBm

-15

-15

 -15

- EX nhỏ nhất

dB

8,2

8,2

 8,2

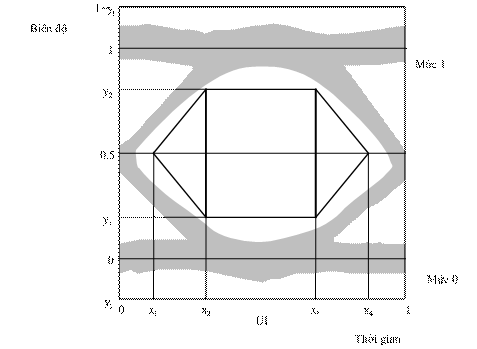

Mặt nạ hình mắt của tín hiệu quang



Quy định theo Bảng 13

Đường truyền, giữa điểm S và R













Dải suy hao

dB

0 - 7

0 - 12

   0 - 12

Tán sắc cực đại

ps/nm

18

25

96

296

NA

Giá trị ORL tối thiểu của cáp tại điểm S (kể cả các bộ nối)

dB

NA

NA

  NA

Phản xạ rời rạc cực đại giữa S và R

dB

NA

NA

  NA

Phần ở điểm thu R









Độ nhạy thu (tại BER = 10-10) nhỏ nhất

dBm

-23

-28

-28

Mức quá tải (tại BER = 10-10) nhỏ nhất

dBm

-8

-8

-8

Độ thiệt thòi luồng quang cực đại

dB

1

1

1

Phản xạ cực đại của bộ thu đo tại điểm R

dB

NA

NA

NA




Bảng 3 - Chỉ tiêu giao diện quang cho hệ thống STM-1

không sử dụng khuếch đại quang (tiếp)



Tín hiệu số



STM-1

- Tốc độ danh định, kbit/s



155 520

Mã ứng dụng



L-1.1

L-1.2

L-1.3

Dải bước sóng làm việc

nm

1263 - 1360



1480-1580

1534-1566/

1523-1577

1480-1580

Phần phát tại điểm S











- Loại nguồn



MLM

SLM

SLM

MLM

SLM

- Đặc tính phổ:













+ Độ rộng RMS cực đại (s)

nm

3

-

-

3/2,5

-

+ Độ rộng phổ -20 dB cực đại

nm

-

1

1

-

1

+ SMSR nhỏ nhất

dB

-

30

30

-

30

- Công suất phát trung bình:













+ Giá trị lớn nhất

dBm

0

0

       0

+ Giá trị nhỏ nhất

dBm

-5

-5

      -5

- EX nhỏ nhất

dB

10

10

       10

Mặt nạ hình mắt của tín hiệu quang



Quy định theo Bảng 13

Đường truyền, giữa điểm S và R













Dải suy hao

dB

10 - 28

10 - 28

       10 - 28

Tán sắc cực đại

ps/nm

246

NA

NA

246/296

NA

Giá trị ORL tối thiểu của cáp tại điểm S (kể cả các bộ nối)

dB

NA

20

        NA

Phản xạ rời rạc cực đại giữa S và R

dB

NA

-25

        NA

Phần ở điểm thu R









Độ nhạy thu (tại BER = 10-10) nhỏ nhất

dBm

-34

-34

       -34

Mức quá tải (tại BER = 10-10) nhỏ nhất

dBm

-10

-10

       -10

Độ thiệt thòi luồng quang cực đại

dB

1

1

       1

Phản xạ cực đại của bộ thu đo tại điểm R

dB

NA

-25

        NA





2.2.2. Đối với hệ thống STM-4

Chỉ tiêu giao diện quang cho các hệ thống STM-4 không sử dụng khuếch đại quang được quy định trong Bảng 4 và 5.



Bảng 4 - Chỉ tiêu giao diện quang cho hệ thống STM-4

Không sử dụng khuếch đại quang



Tín hiệu số



STM-4

- Tốc độ danh định, kbit/s



622 080

Mã ứng dụng



I-4

S-4.1

S-4.2

Dải bước sóng làm việc

nm

1261 - 1360



1293-1334/

1274 -1356

1430 - 1580

Phần phát tại điểm S









- Loại nguồn



MLM

LED

MLM

SLM

- Đặc tính phổ:











+ Độ rộng RMS cực đại (s)

nm

14.5

35

4/2.5

-

+ Độ rộng phổ -20 dB cực đại

nm

-

-

-

1

+ SMSR nhỏ nhất

dB

-

-

-

30

- Công suất phát trung bình:











+ Giá trị lớn nhất

dBm

-8

-8

-8

+ Giá trị nhỏ nhất

dBm

-15

-15

-15

- EX nhỏ nhất

dB

8,2

8,2

8,2

Mặt nạ hình mắt của tín hiệu quang



Quy định theo Bảng 13

Đường truyền, giữa điểm S và R











Dải suy hao

dB

0 - 7

0 – 12

0 - 12

Tán sắc cực đại

ps/nm

13

14

46/74

NA

Giá trị ORL tối thiểu của cáp tại điểm S (kể cả các bộ nối)

dB

NA

NA

24

Phản xạ rời rạc cực đại giữa S và R

dB

NA

NA

-27

Phần ở điểm thu R









Độ nhạy thu (tại BER = 10-10) nhỏ nhất

dBm

-23

-28

-28

Mức quá tải (tại BER = 10-10) nhỏ nhất

dBm

-8

-8

-8

Độ thiệt thòi luồng quang cực đại

dB

1

1

1

Phản xạ cực đại của bộ thu đo tại điểm R

dB

NA

NA

-27





Bảng 5 - Chỉ tiêu giao diện quang cho hệ thống STM-4

Không sử dụng khuếch đại quang (tiếp)



Tín hiệu số



STM-4

- Tốc độ danh định, kbit/s



622 080

Mã ứng dụng



L-4.1

L-4.2

L-4.3



Dải bước sóng làm việc

nm

1300-1325/

1296-1330

1280-1335

1480-1580

1480-1580

Phần phát tại điểm S











- Loại nguồn



MLM

SLM

SLM

SLM

- Đặc tính phổ:











+ Độ rộng RMS cực đại (s)

nm

2,0/1,7

-

-

-

+ Độ rộng phổ -20 dB cực đại

nm

-

1

<>

1

+ SMSR nhỏ nhất

dB

-

30

30

30

- Công suất phát trung bình:











+ Giá trị lớn nhất

dBm

  +2

+2

+2

+ Giá trị nhỏ nhất

dBm

  -3

-3

-3

- EX nhỏ nhất

dB

  10

10

10

Mặt nạ hình mắt của tín hiệu quang

-

Quy định theo Bảng 13

Đường truyền, giữa điểm S và R









Dải suy hao

dB

10 - 24

10 - 24

10 - 24

Tán sắc cực đại

ps/nm

92/109

NA

1600

NA

Giá trị ORL tối thiểu của cáp tại điểm S (kể cả các bộ nối)

dB

20

24

20

Phản xạ rời rạc cực đại giữa S và R

dB

-25

-27

-25

Phần ở điểm thu R











Độ nhạy thu (tại BER = 10-10) nhỏ nhất

dBm

-28

-28

-28

Mức quá tải (tại BER = 10-10) nhỏ nhất

dBm

-8

-8

-8

Độ thiệt thòi luồng quang cực đại

dB

1

1

1

Phản xạ cực đại của bộ thu đo tại điểm R

dB

-14

-27

-14



2.2.3. Đối với hệ thống STM-16

Chỉ tiêu giao diện quang cho các hệ thống STM-16 không sử dụng khuếch đại quang được quy định trong Bảng 6 và 7.


Bảng 6 - Chỉ tiêu giao diện quang cho hệ thống STM-16

Không sử dụng khuếch đại quang



Tín hiệu số



STM-16

- Tốc độ danh định, kbit/s



2 488 320

Mã ứng dụng



I-16

S-16.1

S-16.2

Dải bước sóng làm việc

nm

1266 - 1360

1260 - 1360

1430 - 1580

Phần phát tại điểm S









- Loại nguồn



MLM

SLM

SLM

- Đặc tính phổ:









+ Độ rộng RMS cực đại (s)

nm

4

-

-

+ Độ rộng phổ -20 dB cực đại

nm

-

1

<>

+ SMSR nhỏ nhất

dB

-

30

30

- Công suất phát trung bình:









+ Giá trị lớn nhất

dBm

-3

0

0

+ Giá trị nhỏ nhất

dBm

-10

-5

-5

- EX nhỏ nhất

dB

8,2

8,2

8,2

Mặt nạ hình mắt của tín hiệu quang

-

Quy định theo Bảng 13

Đường truyền, giữa điểm S và R









Dải suy hao

dB

0 - 7

0 - 12

0 - 12

Tán sắc cực đại tại giới hạn bước sóng trên

ps/nm

12

NA

800

Tán sắc cực đại tại giới hạn bước sóng dưới

ps/nm

12

NA

420

Giá trị ORL tối thiểu của cáp tại điểm S (kể cả các bộ nối)

dB

24

24

24

Phản xạ rời rạc cực đại giữa S và R

dB

-27

-27

-27

Phần ở điểm thu R









Độ nhạy thu (tại BER = 10-10) nhỏ nhất

dBm

-18

-18

-18

Mức quá tải (tại BER = 10-10) nhỏ nhất

dBm

-3

0

0

Độ thiệt thòi luồng quang cực đại

dB

1

1

1

Phản xạ cực đại của bộ thu đo tại điểm R

dB

-27

-27

-27







Bảng 7 - Chỉ tiêu giao diện quang cho hệ thống STM-16

Không sử dụng khuếch đại quang (tiếp)



Tín hiệu số



STM-16

- Tốc độ danh định, kbit/s



2 488 320

Mã ứng dụng



L-16.1

L-16.2

L-16.3

Dải bước sóng làm việc

nm

1280 - 1335

1500 - 1580

1500 - 1580

Phần phát tại điểm S









- Loại nguồn



SLM

SLM

SLM

- Đặc tính phổ:









+ Độ rộng RMS cực đại (s)

nm

-

-

-

+ Độ rộng phổ -20 dB cực đại

nm

1

<>

<>

+ SMSR nhỏ nhất

dB

30

30

30

- Công suất phát trung bình:









+ Giá trị lớn nhất

dBm

+3

+3

+3

+ Giá trị nhỏ nhất

dBm

-2

-2

-2

- EX nhỏ nhất

dB

8,2

8,2

8,2

Mặt nạ hình mắt của tín hiệu quang



Quy định theo Bảng 13

Đường truyền, giữa điểm S và R









Dải suy hao

dB

12 - 24

12 - 24

12 - 24

Tán sắc cực đại tại giới hạn bước sóng trên

ps/nm

NA

1600

450

Tán sắc cực đại tại giới hạn bước sóng dưới

ps/nm

NA

1200

450

Giá trị ORL tối thiểu của cáp tại điểm S (kể cả các bộ nối)

dB

24

24

24

Phản xạ rời rạc cực đại giữa S và R

dB

-27

-27

-27

Phần ở điểm thu R









Độ nhạy thu (tại BER = 10-10) nhỏ nhất

dBm

-27

-28

-27

Mức quá tải (tại BER = 10-10) nhỏ nhất

dBm

-9

-9

-9

Độ thiệt thòi luồng quang cực đại

dB

1

2

1

Phản xạ cực đại của bộ thu đo tại điểm R

dB

-27

-27

-27



2.2.4. Đối với hệ thống STM-64

Chỉ tiêu giao diện quang cho các hệ thống STM-64 không sử dụng khuếch đại quang được quy định trong Bảng 8.



Bảng 8 - Chỉ tiêu giao diện quang cho hệ thống STM-64

Không sử dụng khuếch đại quang



Mã ứng dụng



S-64.1

S-64.2a

S-64.2b

S-64.3a

S-64.3b











S-64.5a

S-64.5b

Thông tin chung











Số kênh tối đa

1

1

1

1

1

Tỷ lệ bit lỗi lớn nhất

10–12

10–12

10–12

10–12

10–12

Loại sợi

G.652

G.652

G.652

G.653, G.655

G.653, G.655

Phần phát tại điểm S













Dải bước sóng làm việc

nm

1290-1330

1530-1565

1530-1565

1530-1565

1530-1565

Loại nguồn



SLM

SLM

SLM

SLM

Độ rộng phổ cực đại

mW/  10 MHz

NC

NC

NC

NC

NC

Hệ số nén mốt bên nhỏ nhất

dB

30

30

30

30

30

Công suất phát trung bình lớn nhất

dBm

+5

−1

+2

−1

+2

Công suất phát trung bình nhỏ nhất

dBm

+1

−5

−1

−5

−1

Hệ số phân biệt nhỏ nhất

dB

6

8,2

8,2

8,2

8,2

Mặt nạ mắt

NC















Đường truyền giữa điểm S và R













Dải suy hao lớn nhất

dB

11

11

11

11

11

Dải suy hao nhỏ nhất

dB

6

7

3

7

3

Giá trị tán sắc cực đại

ps/nm

70

800

800

130

130

Suy hao phản xạ nhỏ nhất của cáp tại điểm S

dB

14

24

24

24

24

Phản xạ rời rạc cực đại giữa S và R

dB

–27

−27

−27

−27

−27

Trễ nhóm vi sai cực đại

ps

30

30

30

30

30

Tại điểm thu MPI-R













Công suất vào trung bình lớn nhất

dBm

–1

−8

−1

−8

−1

Độ nhạy thu cực tiểu

dBm

–11

−18

−14

−17

−13

Độ thiệt thòi luồng quang cực đại

dB

1

2

2

1

1

Phản xạ cực đại của phần tử mạng quang

dB

–14

−27

−27

−27

−27

CHÚ THÍCH: "a" dùng bộ thu loại APD, “b” dùng bộ thu loại PIN



2.3. Chỉ tiêu giao diện quang đối với các hệ thống SDH có sử dụng khuếch đại quang

2.3.1. Đối với hệ thống STM-4

Chỉ tiêu giao diện quang đối với hệ thống STM-4 có sử dụng khếch đại quang được quy định trong Bảng 9.



Bảng 9 - Chỉ tiêu giao diện quang đối với hệ thống STM-4 sử dụng khuếch đại quang



Tín hiệu số



STM-4

- Tốc độ danh định, kbit/s



622080

Mã ứng dụng



V-4.1

V-4.2

V-4.3

U-4.2

U-4.3

Phần phát tại điểm MPI-S













- Dải bước sóng làm việc

nm

1290-1330



1530-1565

1530-1565

1530-1565

1530-1565

- Công suất trung bình













   + Giá trị lớn nhất

dBm

4

4

4

15

15

   + Giá trị nhỏ nhất

dBm

0

0

0

12

12

- Đặc tính phổ













   + Độ rộng phổ -20 dB cực đại

nm

NC

NC

NC

NC

NC

   + SMSR nhỏ nhất

dB

NC

NC

NC

NC

NC

- EX nhỏ nhất

dB

10

10

10

10

10

- Mặt nạ hình mắt

Qui định theo Bảng 14















Đường truyền, giữa điểm MPI-S và MPI-R













- Dải suy hao

dB

22- 33

22-33

22-33

33-44

33-44

- Tán sắc cực đại

ps/nm

200

2400

400

3200

530

- Trễ nhóm vi sai cực đại

ps

480

480

480

480

480

- Giá trị ORL tối thiểu của cáp tại điểm MPI-S (kể cả các bộ nối)

dB

24

24

24

24

24

- Phản xạ rời rạc cực đại giữa MPI-S và MPI-R

dB

-27

-27

-27

-27

-27















Phần thu ở điểm MPI-R













- Độ nhạy thu (tại BER = 10-12)

dBm

≤-34

≤-34

≤-34

≤-34

≤-33

- Mức quá tải (tại BER = 10-12)

dBm

≥ -18

≥ -18

≥ -18

≥ -18

≥ -18

- Độ thiệt thòi luồng quang cực đại

dB

1

1

1

2

1

- Phản xạ cực đại của bộ thu đo tại điểm MPI-R

dB

-27

-27

-27

-27

-27

2.3.2. Đối với hệ thống STM-16

Chỉ tiêu giao diện quang đối với hệ thống STM-16 có sử dụng khếch đại quang được quy định trong Bảng 10.



Bảng 10 - Chỉ tiêu giao diện quang đối với hệ thống STM-16 sử dụng khuếch đại quang

Tín hiệu số



STM-16

- Tốc độ danh định, kbit/s



2 488 320

Mã ứng dụng



V-16.2

V-16.3



Phần phát tại điểm MPI-S









- Dải bước sóng làm việc

nm

1530-1565

1530-1565



- Công suất trung bình









   + Giá trị lớn nhất

dBm

13

13



   + Giá trị nhỏ nhất

dBm

10

10



- Đặc tính phổ









   + Độ rộng phổ -20 dB cực đại

nm

NC

NC



   + SMSR nhỏ nhất

dB

NC

NC



- EX nhỏ nhất

dB

8,2

8,2



- Mặt nạ hình mắt

Qui định theo Bảng 14













Đường truyền, giữa điểm MPI-S

và MPI-R









- Dải suy hao

dB

22 - 33

22 - 33



- Tán sắc cực đại

Ps/nm

2400

400



- Trễ nhóm vi sai cực đại

ps

120

120



- Giá trị ORL tối thiểu của cáp tại điểm MPI-S (kể cả các bộ nối)

dB

24

24



- Phản xạ rời rạc cực đại giữa MPI-S và MPI-R

dB

-27

-27













Phần thu ở điểm MPI-R









- Độ nhạy thu (tại BER = 10-12)

dBm

≤-25

≤-24



- Mức quá tải (tại BER = 10-12)

dBm

≥ -9

≥ -9



- Độ thiệt thòi luồng quang cực đại

dB

2

1



- Phản xạ cực đại của bộ thu đo tại điểm MPI-R

dB

-27

-27





2.3.3. Đối với hệ thống STM-64

Chỉ tiêu giao diện quang đối với hệ thống STM-64 có sử dụng khếch đại quang được quy định trong Bảng 11 và 12.

Bảng 11 - Chỉ tiêu giao diện quang đối với hệ thống STM-64 sử dụng khuếch đại quang

Tín hiệu số



STM-64

- Tốc độ danh định, kbit/s



9 953 280

Mã ứng dụng



L-64.1

L-64.2a

L-64.2b

L-64.2c

L-64.3

- Dải bước sóng làm việc

nm

1290-1320

1530-1565

1530-1565

1530-1565

1530-1565

Phần phát tại điểm MPI-S













- Đặc tính phổ













   + Độ rộng phổ -20 dB cực đại

nm

NC

NC

NC

NC

NC

   + SMSR nhỏ nhất

dB

30

NC

NC

NC

NC

- Công suất trung bình













   + Giá trị lớn nhất

dBm

+7

+2

13

+2

13

   + Giá trị nhỏ nhất

dBm

+3

-2

10

-2

10

- EX nhỏ nhất

dB

6

10

8,2

10

8,2

- Mặt nạ hình mắt

NC















Đường truyền, giữa điểm MPI-S

và MPI-R













- Dải suy hao

dB

16 - 22

11 - 22

16 - 22

11 - 22

16 - 22

- Tán sắc cực đại

ps/nm

130

1600

1600

1600

260

- Trễ nhóm vi sai cực đại

ps

30

30

30

30

30

- Giá trị ORL tối thiểu của cáp tại điểm MPI-S (kể cả các bộ nối)

dB

24

24

24

24

24

- Phản xạ rời rạc cực đại giữa MPI-S và MPI-R

dB

-27

-27

-27

-27

-27

Phần thu ở điểm MPI-R













- Độ nhạy thu (tại BER = 10-12)

dBm

≤-20

≤-26

≤-14

≤-26

≤-13

- Mức quá tải (tại BER = 10-12)

dBm

≥ -9

≥ -9

≥ -3

≥ -9

≥ -3

- Độ thiệt thòi luồng quang cực đại

dB

1

2

2

2

1

- Phản xạ cực đại của bộ thu đo tại điểm MPI-R

dB

-27

-27

-27

-27

-27

CHÚ THÍCH:

- L-64.2a sử dụng PDC làm DA - L-64.2c sử dụng PCH làm DA;

- L-64.2b sử dụng SPM làm DA- L-64.2d sử dụng DST làm DA.



Bảng 12 - Chỉ tiêu giao diện quang đối với hệ thống STM-64 sử dụng khuếch đại quang (tiếp)

Tín hiệu số



STM-64

- Tốc độ danh định, kbit/s



9 953 280

Mã ứng dụng



V-64.2a

V-64.2b

V-64.3

- Dải bước sóng làm việc

nm

1530 - 1565

1530 - 1565

1530 - 1565

Phần phát tại điểm MPI-S









- Công suất trung bình









   + Giá trị lớn nhất

dBm

13

15

13

   + Giá trị nhỏ nhất

dBm

10

12

10

- Đặc tính phổ









   + Độ rộng phổ -20 dB cực đại

nm

NC

NC

NC

   + SMSR nhỏ nhất

dB

NC

NC

NC

- EX nhỏ nhất

dB

10

8.2

8.2

- Mặt nạ hình mắt

NC











Đường truyền, giữa điểm MPI-S

và MPI-R









- Dải suy hao

dB

22 - 33

22 - 33

22 - 33

- Tán sắc cực đại

ps/nm

2400

2400

400

- Trễ nhóm vi sai cực đại

ps

30

30

30

- Giá trị ORL tối thiểu của cáp tại điểm MPI-S (kể cả các bộ nối)

dB

24

24

24

- Phản xạ rời rạc cực đại giữa MPI-S và MPI-R

dB

-27

-27

-27

Phần thu ở điểm MPI-R









- Độ nhạy thu (tại BER = 10-12)

dBm

≤-25

≤-23

≤-24

- Mức quá tải (tại BER = 10-12)

dBm

≥ -9

≥ -7

≥ -9

- Độ thiệt thòi luồng quang cực đại

dB

2

2

1

- Phản xạ cực đại của bộ thu đo tại điểm MPI-R

dB

-27

-27

-27

CHÚ THÍCH: V-64.2a sử dụng PDC làm DA.



Bảng 13 – Tham số quy định mặt nạ hình mắt tín hiệu quang phía phát

đối với giao điện quang của các hệ thống không sử dụng khuếch đại quang





STM-1

STM-4



STM-16

x1/x4

0,15/0,85

0,25/0,75



x3-x2

0,2

x/x3

0,35/0,65

0,40/0,60



y1/y2

0,25/0,75

x1/y2

0,20/0,80

0,20/0,80









Bảng 14 – Tham số qui định mặt nạ hình mắt tín hiệu quang phía phát

đối với giao diện quang của các hệ thống có sử dụng khuếch đại quang





STM-4

STM-16

x1/x4

0,25/0,75

-

x2/x3

0,40/0,60

-

x3-x2

-

0,2

y1/y2

0,20/0,80

0,25/0,75





Hình 3 - Mặt nạ hình mắt của tín hiệu quang phía phát





3. QUY ĐỊNH VỀ QUẢN LÝ

3.1. Các giao diện kết nối mạng giữa các doanh nghiệp viễn thông sử dụng thiết bị truyền dẫn quang SDH phải tuân thủ các quy định kỹ thuật và phương pháp đo giao diện quang SDH nêu tại Quy chuẩn này.

3.2. Giao diện kết nối giữa các hệ thống thiết bị trong nội bộ mạng của doanh nghiệp  viễn thông không bắt buộc phải tuân thủ các quy định kỹ thuật nêu tại Quy chuẩn này.

3.3. Trong trường hợp các doanh nghiệp viễn thông đạt được các thoả thuận kết nối mạng khác với Quy chuẩn này, các nội dung khác này phải được nêu rõ trong thoả thuận kết nối. Các doanh nghiệp viễn thông có trách nhiệm giải quyết các vấn đề phát sinh liên quan.



4. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

4.1. Các Doanh nghiệp viễn thông khi thoả thuận kết nối và đấu nối với mạng viễn thông của doanh nghiệp khác phải đảm bảo các điểm kết nối có giao diện kết nối phù hợp với Quy chuẩn này.

4.2. Trong trường hợp có tranh chấp về kết nối mạng, các doanh nghiệp phải kiểm tra về giao diện kết nối tại điểm kết nối theo Quy chuẩn này và sử dụng Quy chuẩn này làm cơ sở kỹ thuật để giải quyết tranh chấp.



5. TỔ CHỨC THỰC HIỆN

5.1. Cơ quan quản lý chuyên ngành về viễn thông có trách nhiệm hướng dẫn, tổ chức triển khai quản lý kết nối mạng viễn thông của các doanh nghiệp theo Quy chuẩn này.

5.2. Quy chuẩn này được áp dụng thay thế Tiêu chuẩn ngành TCN 68-173: 1998 "Giao diện quang cho các thiết bị và hệ thống truyền dẫn SDH - Yêu cầu kỹ thuật".

5.3. Trong trường hợp các quy định nêu tại Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.




PHỤ LỤC A

(Quy định)

Phương pháp đo mặt nạ hình mắt của tín hiệu quang phía phát

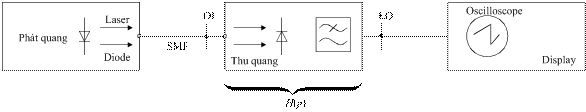

A.1. Sơ đồ đo

Sơ đồ đo mặt nạ hình mắt của tín hiệu quang phía phát được thiết lập như trong hình dưới đây:



Hình A.1 - Sơ đồ đo mặt nạ hình mắt của tín hiệu quang phía phát



Trong đó:

               - H(p): Hàm truyền đạt của bộ thu quang chuẩn (bao gồm cả bộ thu quang và bộ lọc thông thấp điện)

               - SMF: Sợi quang có chiều dài < 10="" m="" (sợi="" theo="" tiêu="" chuẩn="" g.652,="" g.653="" hoặc="">

               - OI: Điểm chuẩn cho đầu vào tín hiệu quang

               - EO: Điểm chuẩn cho đầu ra tín hiệu quang

Có thể sử dụng thêm bộ suy hao quang để tạo ra mức công suất quang phù hợp tại điểm OI, và sử dụng bộ khuếch đại điện để tạo ra mức tín hiệu điện phù hợp tại điểm EO.

A.2. Hàm truyền đạt của bộ thu quang chuẩn

Hàm truyền đạt danh định của bộ thu quang chuẩn được đặc trưng bởi đáp ứng Bessel-Thomson bậc 4 như sau:

H(p) = (105 + 105 y + 45 y2 + 10 y3 + y4).1/105

Trong đó:

          p = ;            y = 2,1140p;    wr = 1.5pf0;                   f0 = Tốc độ bít

        Tần số chuẩn là fr = 0,75f0. Suy hao danh định tại tần số này là 3 dB.

Trên Bảng A.1 là giá trị suy hao và méo trễ nhóm danh định của bộ thu quang chuẩn tại các tần số khác nhau.



Bảng A.1 – Giá trị suy hao và méo trễ nhóm danh định của bộ thu quang chuẩn



f/f0

f/fr

Suy hao (dB)

Méo trễ nhóm (UI)

0,15

0,2

0,1

0

0,3

0,4

0,4

0

0,45

0,6

1,0

0

0,6

0,8

1,9

0,002

0,75

1,0

3,0

0,008

0,9

1,2

4,5

0,025

1,0

1,33

5,7

0,044

1,05

1,4

6,4

0,055

1,2

1,6

8,5

0,10

1,35

1,8

10,9

0,14

1,5

2,0

13,4

0,19

2,0

2,67

21,5

0,30



Dung sai cho phép giữa giá trị suy hao thực tế đo được và giá trị suy hao danh định của bộ thu quang chuẩn không được vượt quá giá trị qui định trong Bảng A.2



Bảng A.2 – Giá trị dung sai suy hao của bộ thu quang chuẩn



f/fr

D a (dB)

STM-1

STM-4

STM-16

0,001 … 1

± 0,3

± 0,3

± 0,5

1… 2

± 0,3 ¼ ± 2,0

± 0,3 ¼ ± 2,0

± 0,5 ¼ ± 3,0


PHỤ LỤC B

(Quy định)

Mối quan hệ giữa các tham số quang



Các tham số quang trong Quy chuẩn có mỗi quan hệ như trong hình dưới đây:





Hình B.1 - Mối quan hệ giữa các tham số quang


PHỤ LỤC C

(Quy định)

Phương pháp bù tán sắc



Đối với các hệ thống STM-64 làm việc tại bước sóng 1 550 nm trên sợi G.652, và giả sử phổ của nguồn phát là lý tưởng, do giới hạn về tán sắc, khoảng cách giữa các trặm lặp của hệ thống này chỉ đạt tối đa khoảng 60 km. Trong Quy chuẩn này, đã sử dụng kỹ thuật bù tán sắc để kéo dài cự ly truyền dẫn của các hệ thống STM-64 và đối với mỗi phương pháp bù tán sắc lại có yêu cầu về chỉ tiêu giao diện riêng.

C.1. Bù tán sắc bằng phương pháp PDC

- Phương pháp này sử dụng bộ bù tán sắc thụ động (PDC) để khắc phục giới hạn về cự ly truyền dẫn do tán sắc gây nên. Khi đặt PDC trên đường truyền, suy hao xen của thiết bị (khoảng vài dB) sẽ làm giảm dải suy hao của hệ thống. Do vậy trong Quy chuẩn này, PDC được đặt trước bộ khuếch đại công suất quang ở phía phát và đặt sau bộ tiều khuếch đại ở phía thu. Hệ số khuếch đại của các bộ khuếch đại này sẽ bù lại suy hao do PDC gây ra mà không làm giảm quỹ công suất của hệ thống.

- Sử dụng PDC trong hệ thống STM-64:

            + S-64.2 có cự ly khoảng 40 km, do đó không cần sử dụng PDC.

            + L-64.2 và V-64.2 có cự ly tương ứng khoảng 80 km và 120 km nên phải sử dụng PDC. Mỗi bộ PDC kéo dài cự ly tương ứng khoảng 40 km và giá trị tán sắc danh định của mỗi bộ PDC là -680 ps/nm tại bước sóng 1 550 nm.

- Việc sử dụng PDC ở phía phát đồng thời cũng có nghĩa là phải sử dụng khuếch đại công suất ở phía để bù lại suy hao do PDC gây ra. Tuy nhiên do PDC là bù tán sắc tuyến tính, nên công suất do bộ khuếch đại này đưa ra phải được kiểm soát ở mức sao cho không xảy ra các hiệu ứng phi tuyến (vì méo phi tuyến tín hiệu ở phía phát sẽ ảnh hưởng đến việc bù tán sắc của PDC). Vì vậy, hạn chế sử dụng PDC ở phía phát:

            + L-64.2 dùng PDC ở phía thu.

            + V-64.2 dùng PDC ở phía phát và phía thu.

C.2. Bù tán sắc bằng kỹ thuật SPM

- SPM sử dụng hiệu ứng Kerr phi tuyến để nén xung. Kỹ thuật này đòi hỏi mức công suất của tín hiệu phải nằm trong vùng phi tuyến của sợi quang. Do đó bù tán sắc bằng SPM xảy ra gần phía phát (trong vùng công suất quang còn đủ lớn để gây nên hiệu ứng phi tuyến).

- Khi tín hiệu truyền đi khoảng 15 - 40 km (với mức công suất tín hiệu như qui định đối với hệ thống L-64.2 và V-64.2) thì công suất tín hiệu bị suy giảm và không còn đủ gây nên hiệu ứng phi tuyến SPM. Do đó phần quãng đường còn lại, truyền dẫn tín hiệu là tuyến tính. Vì vậy có thể kết hợp để sử dụng SPM ở phía phát và PDC ở phía thu để bù tán sắc (như trong V-64.2b)

C.3. Bù tán sắc bằng kỹ thuật PCH

- PCH cũng dựa trên nguyên tắc dịch phổ tần của nguồn phát để thực hiện nén xung. Thiết bị bù tán sắc bằng kỹ thuật PCH được đặt ở phía phát. Tuy nhiên sử dụng nguồn phát có công suất cao trong trường hợp này sẽ gây nên cả PCH và SPM, do đó sẽ khó kiểm soát được lượng tán sắc bù được là bao nhiêu. Vì vậy PCH được sử dụng với nguồn công suất thấp và bộ tiền khuếch đại quang ở phía thu (như trong L-64.2c).

C.4. Bù tán sắc bằng kỹ thuật DST

- DST là kỹ thuật bù tán sắc tích cực, trong đó kết hợp sử dụng điều chế tần số và điều chế cường độ để bù tán sắc.

- Thiết bị phát ra tín hiệu quang được điều chế tần số quang một cách thích hợp:

+ Mức logic “1”, tần số v1 (tương ứng với mức công suất quang cao là P1).

+ Mức logic “0”, tần số v0 (tương ứng với mức công suất quang thấp là P0).

Sau khi truyền trên sợi có chiều dài L, các thành phần tín hiệu với các bước sóng khác nhau sẽ lan truyền trên sợi quang và đến đầu kia của sợi tại các thời điểm khác nhau. Độ lệch thời gian Δτ = Δλ.D.L (trong đó Δλ = (ν10).λ2/2. Như vậy tín hiệu điều tần ở phía phát do ảnh hưởng tán sắc của sợi đã được biến đổi thành tín hiệu điều biên ở phía thu (Hình C.1).



Hình C.1 - Bù tán sắc bằng kỹ thuật DST

            Trong đó:          P0pt là mức công suất quang;

                                    VI.P là điện áp tại đầu ra của mạch lọc thông thấp;

                                    Vdec là điện áp tại đầu ra của mạch quyết định.





Tìm kiếm

Thông tin Quy chuẩn QCVN07:2010/BTTTT
Loại văn bảnQuy chuẩn
Số hiệuQCVN07:2010/BTTTT
Cơ quan ban hành
Người ký***
Lĩnh vựcĐiện - điện tử
Ngày ban hành30/07/2010
Ngày hiệu lực...
Tình trạng hiệu lựcKhông xác định
Cập nhật11 năm trước
