Quy chuẩn kỹ thuật Quốc gia QCVN 14:2010/BTTTT về thiết bị trạm gốc thông tin di động CDMA 2000–1x do Bộ trưởng Bộ Thông tin và Truyền thông ban hành

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ

QCVN 14:2010/BTTTT



THIẾT BỊ TRẠM GỐC THÔNG TIN DI ĐỘNG CDMA 2000–1X

National technical regulation on Cellular Mobile CDMA 2000–1x Base Station Equipment



HÀ NỘI - 2010

Lời nói đầu

QCVN 14:2010/BTTTT được xây dựng trên cơ sở soát xét, chuyển đổi Tiêu chuẩn Ngành TCN 68-233:2005 “Thiết bị trạm gốc thông tin di động CDMA 2000-1x - Yêu cầu kỹ thuật” ban hành theo Quyết định số 28/2005/QĐ-BBCVT ngày 17 tháng 08 năm 2005 của Bộ trưởng Bộ Bưu chính, Viễn thông (nay là Bộ Thông tin và Truyền thông).

Các yêu cầu kỹ thuật quy định trong QCVN 14:2010/BTTTT phù hợp với tài liệu C.S0010-A “Tiêu chuẩn khuyến nghị các đặc tính tối thiểu cho trạm gốc trải phổ cdma2000” của 3rd Generation Partnership Project 2 (3GPP2).

QCVN 14:2010/BTTTT do Viện Khoa học Kỹ thuật Bưu điện biên soạn, Vụ Khoa học và Công nghệ trình duyệt và được ban hành kèm theo Thông tư số 18/2010/TT-BTTTT ngày 30 tháng 07 năm 2010 của Bộ trưởng Bộ Thông tin và Truyền thông.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ

THIẾT BỊ TRẠM GỐC THÔNG TIN DI ĐỘNG CDMA 2000-1X



National technical regulation on Cellular Mobile CDMA 2000-1x Base Station Equipment



1. QUY ĐỊNH CHUNG



1.1. Phạm vi điều chỉnh

Quy chuẩn kỹ thuật quốc gia này qui định các yêu cầu thiết yếu và phương pháp đo đối với thiết bị trạm gốc thông tin di động sử dụng công nghệ đa truy nhập phân chia theo mã CDMA 2000-1x hoạt động trong các băng tần 450 MHz, 800 MHz và 2 GHz.

1.2. Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các cơ quan, tổ chức, nhà sản xuất, nhập khẩu và khai thác thiết bị trạm gốc thông tin di động CDMA 2000-1x  hoạt động trong các băng tần 450 MHz, 800 MHz và 2 GHz.

1.3. Giải thích từ ngữ, chữ viết tắt

Trong Quy chuẩn này, các từ ngữ, chữ viết tắt dưới đây được hiểu như sau:

1.3.1. AWGN (Additive White Gaussian Noise)

Tạp âm Gau-sơ trắng cộng.

1.3.2. Ấn định tần số CDMA (CDMA frequency assignment)

Một đoạn băng tần độ rộng 1,23 MHz. Đối với dải tần số 800 MHz thì tần số trung tâm của các kênh cách nhau một khoảng 30 kHz. Với dải tần số 2 GHz thì tần số trung tâm của các kênh cách nhau 50 kHz. Với dải tần 450 MHz thì tần số trung tâm của các kênh cách nhau 20 kHz hoặc 25 kHz.

1.3.3. Bộ các tần số CDMA ưa thích (CDMA preferred set)

Tập hợp các kênh CDMA trong một hệ thống CDMA mà một máy di động thường chọn để tìm kiếm kênh CDMA hoa tiêu.

1.3.4. Bộ chỉ thị chất lượng khung (frame quality indicator)

Kiểm tra CRC cho các khung kênh lưu lượng 9,6 và 4,8 kbit/s của cấu hình vô tuyến 1, cho tất cả các khung kênh lưu lượng đường lên đối với cấu hình vô tuyến 2 đến 9, tất cả các khung kênh lưu lượng vòng về đối với cấu hình vô tuyến từ 2 đến 6, kênh quảng bá, kênh ấn định chung, kênh truy nhập nâng cao và kênh điều khiển chung vòng về.

1.3.5. Bộ chỉ thị chất lượng tín hiệu thu được (Received Signal Quality Indicator - RSQI)

Đo chất lượng tín hiệu trên Kênh lưu lượng đường lên liên quan đến tỷ số Eb/N0 thu được. Xem thêm Eb.

1.3.6. Bit điều khiển công suất (power control bit)

Bit được gửi đi cách nhau 1,25 ms trên kênh lưu lượng đường lên, để báo hiệu rằng máy điện thoại di động tăng/giảm công suất của nó.

1.3.7. Bit điều khiển công suất hợp lệ (valid power control bit)

Bit điều khiển công suất hợp lệ được gửi trên kênh lưu lượng đường xuống trong nhóm điều khiển công suất thứ hai theo sau nhóm điều khiển công suất kênh lưu lượng đường lên tương ứng nhưng không ở trong trạng thái cửa đóng và có mức tín hiệu tốt.

1.3.8. Cấu hình vô tuyến (Radio Configuration - RC)

Một tập các dạng phát tín hiệu trên kênh lưu lượng đường xuống và kênh lưu lượng đường lên, các dạng này được mô tả bằng các tham số của lớp vật lý như: tốc độ phát, tính chất điều chế và tốc độ lan truyền.

1.3.9. CDMA (Code Division Multiple Access)

Xem Đa truy nhập phân chia theo mã.

1.3.10. Chế độ truy nhập cơ sở (basic access mode)

Chế độ sử dụng ở kênh truy nhập nâng cao theo đó máy di động phát một mào đầu kênh truy nhập nâng cao rồi sau đó đến dữ liệu, giống như phương pháp sử dụng trên kênh truy nhập.

1.3.11. Chế độ truy nhập điều khiển công suất (power controlled access mode)

Một chế độ trên kênh truy nhập nâng cao ở chế độ này một máy di động truyền một mào đầu truy nhập nâng cao, một đánh dấu bắt đầu truy nhập nâng cao và dữ liệu truy nhập nâng cao trong kênh dò truy nhập nâng cao sử dụng điều khiển công suất vòng kín.

1.3.12. Chế độ truy nhập định trước (designated access mode)

Chế độ hoạt động trên kênh điều khiển chung đường lên của máy di động dùng để trả lời các yêu cầu mà nó nhận được trên kênh điều khiển chung đường xuống.

1.3.13. Chế độ truy nhập giữ chỗ (reservation access mode)

Chế độ sử dụng trên kênh truy nhập nâng cao và kênh điều khiển chung đường lên, ở chế độ này một máy di động phát một mào đầu truy nhập nâng cao và một đánh dấu bắt đầu truy nhập nâng cao trên kênh dò truy nhập nâng cao. Dữ liệu truy nhập nâng cao được phát trên một kênh điều khiển chung đường lên sử dụng điều khiển công suất bằng vòng kín.

1.3.14. Chuỗi thăm dò truy nhập (access probe sequence)

Một chuỗi gồm một hay nhiều thăm dò truy nhập trên kênh truy nhập hoặc trên kênh truy nhập mở rộng. Cùng một bản tin kênh truy nhập hoặc bản tin kênh truy nhập mở rộng được phát đi trong tất cả thăm dò truy nhập của một cố gắng truy nhập.

1.3.15. Chức năng tăng công suất (Power Up Function - PUF)

Phương pháp mà nhờ đó máy di động tăng công suất ra của máy để hỗ trợ các dịch vụ tại vị trí của nó.

1.3.16. Cố gắng truy nhập (access attempt)

Một chuỗi của một hay nhiều chuỗi thăm dò truy nhập trên kênh truy nhập hoặc trên kênh truy nhập mở rộng sử dụng cùng một bản tin xin truy nhập.

1.3.17. Dò PUF (PUF probe)

Một hoặc nhiều khung liên tiếp trên kênh lưu lượng đường lên trong đó máy di động truyền xung PUF.

1.3.18. Đa truy nhập phân chia theo mã (Code Division Multiple Access - CDMA)

Một kỹ thuật dùng trong thông tin số đa truy nhập trải phổ để tạo ra các kênh thông qua việc sử dụng một chuỗi mã duy nhất.

1.3.19. Định thời hệ thống (system time)

Chuẩn thời gian của hệ thống. Định thời hệ thống được đồng bộ với thời gian UTC (trừ đối với các giây cách quãng) và sử dụng cùng thời gian ban đầu như là định thời gian của Hệ thống định vị toàn cầu. Tất cả các trạm gốc sử dụng cùng thời gian hệ thống (với lỗi rất nhỏ). Các máy di động sử dụng cùng thời gian hệ thống, độ lệch do trễ lan truyền từ trạm gốc đến máy di động.

1.3.20. Eb

Năng lượng trên mỗi bit thông tin tại cổng vào RF của trạm gốc.

1.3.21. Hàm Walsh (Walsh function)

Một trong 2N hàm nhị phân trực giao.

1.3.22. Hệ số tích cực khung (frame activity)

Tỷ số giữa số khung đang hoạt động trên tổng số khung khi kênh làm việc.

1.3.23. Kênh ấn định chung (common assignment channel)

Một kênh đường xuống chung được sử dụng bởi trạm gốc để báo xác nhận cho máy di động đang truy nhập ở kênh truy nhập mở rộng. Trong trường hợp sử dụng chế độ truy nhập dự phòng, kênh này dùng để truyền địa chỉ của kênh điều khiển chung đường lên và địa chỉ của phân kênh điều khiển công suất chung tương ứng với nó.

1.3.24. Kênh CDMA (CDMA channel)

Một tập các kênh được phát giữa trạm gốc và máy di động trên một tần số cho trước.

1.3.25. Kênh CDMA đường lên (reverse CDMA channel)

Kênh CDMA từ máy điện thoại di động tới trạm gốc. Nhìn từ trạm gốc, kênh CDMA đường lên là tổng của tất cả các đường truyền dẫn từ các máy điện thoại di động trên tần số CDMA được ấn định.

1.3.26. Kênh CDMA đường xuống (forward CDMA channel)

Một kênh CDMA từ trạm gốc tới các máy di động. Kênh CDMA đường xuống bao gồm một hoặc nhiều kênh mã được truyền trên một tần số CDMA đã ấn định sử dụng một độ dịch kênh hoa tiêu PN riêng.

1.3.27. Kênh cơ sở đường lên (reverse fundamental channel)

Một phần kênh lưu lượng đường lên mang dữ liệu mức cao và thông tin điều khiển từ một máy di động đến một trạm gốc.

1.3.28. Kênh cơ sở đường xuống (forward fundamental channel)

Một phần của kênh lưu lượng đường xuống trên đó mang một tổ hợp dữ liệu mức cao hơn và thông tin điều khiển công suất.

1.3.29. Kênh điều khiển chung đường lên (reverse common control channel)

Một phần của Kênh CDMA đường lên dùng để truyền thông tin điều khiển số từ một hoặc nhiều máy di động đến một trạm gốc. Kênh điều khiển chung đường lên có thể hoạt động ở chế độ truy nhập giữ chỗ (Reservation Access Mode) hoặc chế độ truy nhập đã định (Designated Acess Mode). Kênh này có thể được điều khiển công suất trong chế độ truy nhập giữ chỗ, hoặc trong chế độ truy nhập đã định và có thể hỗ trợ chuyển giao mềm trong chế độ truy nhập giữ chỗ.

1.3.30. Kênh điều khiển chung đường xuống (forward common control channel)

Kênh điều khiển dùng để truyền các thông tin điều khiển từ trạm gốc tới máy di động.

1.3.31. Kênh điều khiển chuyên dùng đường lên (reverse dedicated control channel)

Một phần của cấu hình vô tuyến từ 3 đến 6 của kênh lưu lượng đường lên dùng để truyền dữ liệu ở mức cao hơn và thông tin điều khiển từ một máy di động đến một trạm gốc.

1.3.32. Kênh điều khiển chuyên dùng đường xuống (forward dedicated control channel)

Một phần của kênh lưu lượng đường xuống với cấu hình vô tuyến từ 3 đến 9 dùng để truyền dữ liệu mức cao hơn, thông tin điều khiển và thông tin điều khiển công suất từ trạm gốc tới máy di động.

1.3.33. Kênh điều khiển công suất chung (common power control channel)

Một kênh chung đường xuống dùng để phát các bit điều khiển công suất tới nhiều máy di động. Kênh này được sử dụng bởi các máy di động hoạt động ở chế độ truy nhập điều khiển theo công suất, chế độ truy nhập giữ chỗ và chế độ truy nhập định trước.

1.3.34. Kênh đồng bộ (sync channel)

Kênh mã 32 trong kênh CDMA đường xuống truyền tải bản tin đồng bộ tới máy di động.

1.3.35. Kênh hoa tiêu (pilot channel)

Một tín hiệu trải phổ chuỗi trực tiếp không điều chế được phát đi bởi một trạm gốc hoặc một máy di động đa truy nhập phân chia theo mã - CDMA. Một kênh hoa tiêu cung cấp một pha chuẩn dùng cho giải điều chế liên kết và có thể cung cấp phương tiện để so sánh cường độ của tín hiệu thu được từ các trạm gốc để xác định khi nào thì chuyển giao.

1.3.36. Kênh hoa tiêu đường lên (reverse pilot channel)

Tín hiệu trải phổ chuỗi trực tiếp không điều chế được phát liên tục bởi một máy di động CDMA. Kênh hoa tiêu đường lên cung cấp một pha chuẩn để giải điều chế kết hợp và có thể cung cấp một cách đo cường độ của tín hiệu.

1.3.37. Kênh hoa tiêu đường xuống (forward pilot channel)

Một tín hiệu trải phổ trực tiếp, không điều chế được trạm gốc CDMA phát liên tục. Kênh hoa tiêu cho phép máy di động nhận được tín hiệu định thời của kênh CDMA đường xuống, đảm bảo sự tham chiếu về pha cho giải điều chế và là phương tiện để so sánh cường độ tín hiệu giữa các trạm gốc để xác định thời điểm chuyển giao.

1.3.38. Kênh hoa tiêu phân tập phát (transmit diversity pilot channel)

Tín hiệu trải phổ trực tiếp không điều chế được truyền liên tục bởi một trạm gốc CDMA để hỗ trợ phân tập phát đường xuống. Kênh hoa tiêu và kênh hoa tiêu phân tập phát cung cấp pha chuẩn để giải điều chế kết hợp các kênh CDMA đường xuống có sử dụng phân tập phát.

1.3.39. Kênh lưu lượng (traffic channel)

Đường thông tin giữa máy di động và trạm gốc dùng để truyền thông tin của người sử dụng và báo hiệu. Thuật ngữ kênh lưu lượng hàm ý một cặp kênh lưu lượng đường xuống và kênh lưu lượng đường lên. Xem kênh lưu lượng đường xuống và kênh lưu lượng đường lên.

1.3.40. Kênh lưu lượng đường lên (reverse traffic channel)

Một kênh lưu lượng trên đó số liệu và báo hiệu được truyền từ máy di động đến trạm gốc. Kênh lưu lượng đường lên được tạo bởi 1 kênh điều khiển chuyên dùng đường lên, 1 kênh cơ sở đường lên, 0 đến 2 kênh phụ đường lên, và 0 đến 7 kênh mã phụ đường lên.

1.3.41. Kênh lưu lượng đường xuống (forward traffic channel)

Một hoặc nhiều kênh mã dùng để truyền thông tin của người sử dụng và thông tin báo hiệu từ trạm gốc đến máy di động.

1.3.42. Kênh mã (code channel)

Một phân kênh của một kênh CDMA đường xuống hoặc một kênh CDMA đường lên. Mỗi phân kênh sử dụng một hàm trực giao Walsh hoặc một hàm đối - trực giao.

1.3.43. Kênh mã phụ đường lên (reverse supplemental code channel)

Một phần của cấu hình vô tuyến 1 và 2 của kênh lưu lượng đường lên hoạt động kết hợp với kênh cơ sở đường lên của kênh lưu lượng đường lên đó và (có thể lựa chọn) với các kênh mã phụ đường lên khác để cung cấp các dịch vụ tốc độ số liệu cao hơn, và trên đó số liệu được truyền ở mức cao hơn.

1.3.44. Kênh mã phụ đường xuống (forward supplemental code channel)

Một phần của kênh lưu lượng đường xuống với cấu hình vô tuyến 1 và 2 hoạt động kết hợp với một kênh cơ sở đường xuống trong kênh lưu lượng đường xuống đó để cung cấp các dịch vụ có tốc độ dữ liệu cao, và trên kênh này dữ liệu mức cao được phát.

1.3.45. Kênh nhắn tin (paging channel)

Một kênh mã ở kênh CDMA đường xuống dùng để truyền các thông tin điều khiển và các bản tin nhắn từ một trạm gốc đến máy di động.

1.3.46. Kênh nhắn tin chính (primary paging channel)

Kênh mã mặc định (kênh mã 1) được ấn định cho nhắn tin trên kênh CDMA.

1.3.47. Kênh phụ đường lên (reverse supplemental channel)

Một phần của cấu hình vô tuyến từ 3 đến 6 của kênh lưu lượng đường lên hoạt động kết hợp với kênh cơ sở đường lên hoặc kênh điều khiển chuyên dùng đường lên của kênh lưu lượng đường lên đó để cung cấp các dịch vụ có tốc độ số liệu cao hơn và trên đó truyền dữ liệu mức cao hơn.

1.3.48. Kênh phụ đường xuống (forward supplemental channel)

Một phần của kênh lưu lượng đường xuống với cấu hình vô tuyến từ 3 đến 9 hoạt động kết hợp với kênh cơ sở đường xuống hoặc kênh điều khiển chuyên dùng đường xuống trên kênh lưu lượng đường xuống đó để cung cấp các dịch vụ có tốc độ dữ liệu cao, và trên kênh này dữ liệu mức cao được phát.

1.3.49. Kênh truy nhập (access channel)

Một kênh CDMA đường lên được máy di động sử dụng nhằm liên lạc với trạm gốc. Kênh truy nhập được sử dụng để trao đổi các bản tin báo hiệu ngắn như khởi tạo cuộc gọi, trả lời nhắn tin và các đăng ký. Kênh truy nhập là loại kênh truy nhập ngẫu nhiên được phân khe.

1.3.50. Kênh truy nhập nâng cao (enhanced access channel)

Kênh đường lên được máy di động sử dụng để liên lạc với trạm gốc. Kênh này hoạt động trong các chế độ truy nhập cơ sở, chế độ truy nhập điều khiển theo công suất và chế độ truy nhập giữ chỗ. Kênh này được dùng để truyền các bản tin ngắn như báo hiệu, bản tin MAC, xác nhận tin nhắn hay khởi tạo cuộc gọi. Kênh này cũng có thể được sử dụng để truyền các gói dữ liệu kích cỡ trung bình.

1.3.51. Khung (frame)

Một khoảng thời gian cơ bản trong hệ thống. Đối với kênh đồng bộ (Sync Channel), một khung dài 26,666... ms. Đối với kênh truy nhập, kênh nhắn tin, kênh quảng bá, kênh mã phụ đường xuống, và kênh mã phụ đường lên, một khung dài 20 ms. Đối với kênh phụ đường xuống, kênh phụ đường lên, một khung dài 20, 40, hoặc 80 ms. Đối với kênh truy nhập nâng cao, kênh điều khiển chung đường xuống, và kênh điều khiển chung đường lên, một khung dài 5, 10, hoặc 20 ms. Đối với kênh cơ sở đường xuống, kênh điều khiển chuyên dùng đường xuống, kênh cơ sở đường lên, và kênh điều khiển chuyên dùng đường lên, một khung dài 5 hoặc 20 ms. Đối với kênh ấn định chung, một khung dài 5 ms.

1.3.52. Khung tích cực (active frame)

Một khung chứa dữ liệu và vì thế về mặt phát xạ, chúng mang năng lượng cao hơn.

1.3.53. Ký hiệu mã (code symbol)

Các tín hiệu ra của một bộ mã hóa sửa lỗi. Các bit thông tin được đưa vào một bộ mã hóa và tín hiệu đầu ra của bộ mã hóa được gọi là các ký hiệu mã.

1.3.54. LISN (Line Impedance Stabilization Network)

Xem Mạng ổn định trở kháng đường dây.

1.3.55. Mào đầu (preamble)

Xem mào đầu kênh truy nhập (Access Channel preamble), mào đầu kênh truy nhập nâng cao (Enhanced Access Channel preamble), mào đầu kênh điều khiển chung đường lên (Reverse Common Channel preamble), và mào đầu kênh lưu lượng đường lên (Reverse traffic Channel Preamble).

1.3.56. Mào đầu kênh điều khiển chung đường lên (reverse common control channel preamble)

Một phần mang dữ liệu rỗng của kênh điều khiển chung đường lên được gửi bởi máy di động để trợ giúp trạm gốc trong quá trình thu ban đầu và ước đoán kênh.

1.3.57. Mào đầu kênh lưu lượng đường lên (reverse traffic channel preamble)

Phần mang số liệu rỗng của kênh hoa tiêu đường lên phát đi từ máy di động để trợ giúp cho trạm gốc thu ban đầu và ước đoán kênh cho kênh điều khiển chuyên dùng đường lên và kênh cơ sở đường lên.

1.3.58. Mào đầu kênh truy nhập (access channel preamble)

Phần mào đầu của một thăm dò truy nhập, chứa một chuỗi các khung toàn là 0, phát ở tốc độ 4800 bit/s.

1.3.59. Máy di động (Mobile Station)

Một thiết bị được sử dụng trong khi đang di chuyển hoặc khi dừng ở những điểm bất kỳ. Máy di động bao gồm cả các máy xách tay (ví dụ như các thiết bị cá nhân cầm tay) và các thiết bị lắp trên xe.

1.3.60. Mạng ổn định trở kháng đường dây (Line Impedance Stabilization Network - LISN)

Một mạng được xen vào dây dẫn nguồn cung cấp chính của hệ thống để đo kiểm. Trong phạm vi tần số đã cho mạng này dùng để cung cấp một trở kháng tải xác định để đo các điện áp xuyên nhiễu và mạng còn có thể cách ly hệ thống khỏi nguồn cung cấp chính trong dải tần số đó.

1.3.61. Mã hóa Turbo (Turbo code)

Một kiểu mã sửa lỗi. Một mẫu của mã hóa dựa trên đầu ra của mã vòng hồi quy của mã hóa Turbo.

1.3.62. Mcps (Megachips per second)

Megachip trên giây (106 chip trên 1 giây).

1.3.63. MER (Message Error Rate)

Tỷ lệ lỗi bản tin.

1.3.64. Nhóm điều khiển công suất (power control group)

Một khoảng thời gian 1,25 ms trên kênh lưu lượng đường xuống và kênh lưu lượng đường lên. Xem bit điều khiển công suất.

1.3.65. N0

Mật độ phổ năng lượng hữu ích của tạp âm hoặc nhiễu trong băng.

1.3.66. OTD (Orthogonal Transmit Diversity)

Xem Phân tập phát trực giao.

1.3.67. Phân kênh điều khiển công suất chung (common power control subchannel)

Một phân kênh của kênh điều khiển công suất chung được trạm gốc dùng để điều khiển công suất của các máy di động hoạt động trong chế độ truy nhập điều khiển theo công suất trên kênh truy nhập nâng cao hoặc hoạt động trong chế độ truy nhập giữ chỗ và chế độ truy nhập định trước trên kênh điều khiển chung đường lên.

1.3.68. Phân kênh điều khiển công suất đường xuống (forward power control subchannel)

Một phân kênh trong kênh cơ sở đường xuống hoặc kênh điều khiển chuyên dùng đường xuống được trạm gốc dùng để điều khiển công suất của máy di động khi hoạt động trên kênh lưu lượng đường lên.

1.3.69. Phân tập phát trực giao (Orthogonal Transmit Diversity - OTD)

Phương pháp truyền trên kênh đường xuống phân chia các biểu tượng kênh đường xuống giữa các ăng ten tổ hợp và trải các biểu tượng với một hàm Walsh duy nhất hoặc hàm gần trực giao liên quan tới mỗi ăng ten.

1.3.70. Ppm (parts per million)

Phần triệu.

1.3.71. PUF (Power Up Function)

Xem Chức năng tăng công suất.

1.3.72. RC (Radio Configuration)

Xem Cấu hình vô tuyến.

1.3.73. RMS (Root of Mean Square)

Giá trị hiệu dụng.

1.3.74. RSQI (Received Signal Quality Indicator)

Xem Bộ chỉ thị chất lượng tín hiệu thu được.

1.3.75. Sự trải không gian thời gian (Space Time Spreading - STS)

Một phương pháp truyền đường xuống theo đó tất cả các kênh mã đường xuống được tổ hợp các ăng ten và mã trải phổ Walsh bổ sung hoặc các hàm cận trực giao.

1.3.76. Số kênh CDMA (CDMA channel number)

Một con số 11 bit tương ứng với tần số trung tâm của một ấn định tần số CDMA.

1.3.77. SR (Spreading Rate)

Xem Tốc độ trải phổ.

1.3.78. STS (Space Time Spreading)

Xem Sự trải không gian thời gian.

1.3.79. TD (Transmit Diversity schemes)

Sơ đồ phân tập phát, kể cả OTD và STS.

1.3.80. Thăm dò truy nhập (access probe)

Việc phát trên kênh truy nhập một mào đầu và một bản tin xin truy nhập. Lần phát này có độ dài là một số nguyên lần các khung và một bản tin kênh truy nhập.

1.3.81. Tốc độ trải phổ (Spreading Rate - SR)

Tốc độ chip PN của kênh CDMA đường xuống hoặc kênh CDMA đường lên, được định nghĩa như là một bội số của 1,2288 Mcps (Megachip/giây).

1.3.82. Tốc độ trải phổ 1 (Spreading Rate 1)

Tốc độ trải phổ 1 thường được ghi là "1X". Một kênh CDMA đường xuống tốc độ trải phổ 1 dùng một sóng mang trải phổ chuỗi trực tiếp với tốc độ chip 1,2288 Mcps. Một kênh CDMA đường lên tốc độ trải phổ 1 sử dụng một sóng mang trải phổ chuỗi trực tiếp với tốc độ chip 1,2288 Mcps.

1.3.83. Trạm gốc (Base Station)

Một trạm cố định được sử dụng để liên lạc với các máy di động. Tùy từng ngữ cảnh, trạm gốc còn có thể được hiểu là một tế bào (cell), một vùng (sector) trong một tế bào, một MSC hay các thành phần khác của hệ thống di động.

1.3.84. Trung tâm chuyển mạch di động (Mobile Switching Center  - MSC)

Một nhóm thiết bị dùng để cung cấp các dịch vụ tế bào hoặc PCS.

1.3.85. Tỷ lệ lỗi bản tin (Message Error Rate - MER)

Tỷ lệ giữa số bản tin nhắn bị lỗi trong kênh nhắn tin hoặc kênh điều khiển chung đường xuống so với tổng số các bản tin.

1.3.86. Tỷ lệ thất thoát kênh kề (Adjacent Channel Leakage Ratio - ACLR)

Tỷ lệ giữa năng lượng phát ở kênh đã cho đối với năng lượng đo được ở một trong các kênh kề với nó.

1.3.87. Xung PUF (PUF pulse)

Một phần của dò PUF có thể được phát ở công suất ra cao.



2. QUY ĐỊNH KỸ THUẬT

2.1. Yêu cầu đối với phần thu CDMA

Thiết bị thu của trạm gốc thông tin di động CDMA phải bao gồm 2 cổng vào RF phân tập. Các phép đo phần thu được tiến hành trên cả 2 cổng này, trừ trường hợp quy định khác. Các cấu hình của thiết bị đề cập trong phần này mang tính chất khuyến cáo. Các cấu hình khác có thể cũng cần thiết đối với phép đo thực tế do giới hạn của thiết bị hoặc do dung sai.

2.1.1. Yêu cầu về tần số

2.1.1.1. Dải tần 800 MHz

Khoảng cách kênh, số thứ tự kênh CDMA và tần số trung tâm kênh CDMA phải tuân theo Bảng 1. Tần số ấn định cho máy thu phải tương ứng với tần số ấn định cho máy phát CDMA tại trạm gốc. Mỗi tần số ấn định được hiểu là tần số trung tâm của kênh tần.



Bảng 1 - Số kênh CDMA và tần số tương ứng ở dải tần 800 MHz

Máy phát

Số kênh CDMA

Tần số (MHz)

Máy di động

N = 1 đến 799

0,03 N + 825

N = 991 đến 1023

0,03 (N - 1023) + 825

Trạm gốc

N = 1 đến 799

0,03 N + 870

N = 991 đến 1023

0,03 (N - 1023) + 870

2.1.1.2. Dải tần 2 GHz

Khoảng cách kênh, số thứ tự kênh CDMA và tần số trung tâm kênh CDMA phải tuân theo Bảng 2. Tần số ấn định cho máy thu phải tương ứng với tần số ấn định cho máy phát CDMA tại trạm gốc. Mỗi tần số ấn định được hiểu là tần số trung tâm của kênh tần.



Bảng 2 - Số kênh CDMA và tần số tương ứng ở dải tần 2 GHz

Máy phát

Số kênh CDMA

Tần số (MHz)

Máy di động

N = 0 đến 1199

1920 + 0,050 N

Trạm gốc

N = 0 đến 1199

2110 + 0,050 N

2.1.1.3. Dải tần 450 MHz

Khoảng cách kênh, số thứ tự kênh CDMA và tần số trung tâm kênh CDMA phải tuân theo Bảng 3. Tần số ấn định cho máy thu phải tương ứng với tần số ấn định cho máy phát CDMA tại trạm gốc. Mỗi tần số ấn định được hiểu là tần số trung tâm của kênh tần.

Bảng 3 - Số kênh CDMA và tần số tương ứng ở dải tần 450 MHz

Máy phát

Số kênh CDMA

Tần số (MHz)

Máy di động

N = 1 đến 300

0,025 (N - 1) + 450,000

Trạm gốc

N = 1 đến 300

0,025 (N - 1) + 460,000

2.1.2. Đặc tính phần thu

2.1.2.1. Độ nhạy phần thu

a) Định nghĩa

Độ nhạy phần thu của máy thu trạm gốc là công suất nhỏ nhất thu được tại cổng vào RF của máy thu trạm gốc, sao cho với công suất đó tỷ lệ lỗi khung (FER) của kênh lưu lượng đường lên duy trì ở mức 1%.

b) Phương pháp đo

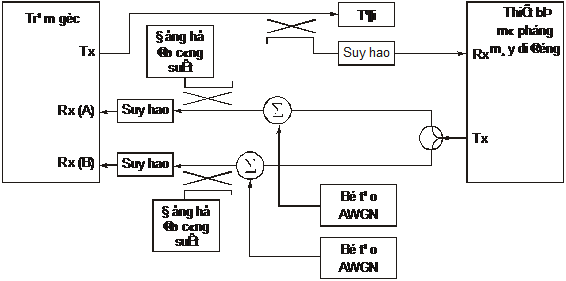

1.      Đặt trạm gốc cần đo và máy di động mô phỏng như trong Hình 2.

2.      Đối với mỗi dải tần mà trạm gốc có thể sử dụng, cấu hình trạm gốc hoạt động ở dải tần đó và tiến hành đo kiểm từ bước 3 đến bước 8.

3.      Tắt bộ tạo AWGN (đặt công suất ra bằng 0).

4.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 1, 2, 3 hoặc 4, thiết lập cuộc gọi sử dụng trong phép đo kênh lưu lượng cơ sở chế độ 1 hoặc 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3 và thực hiện các bước 6 đến 8.

5.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 5 hoặc 6, thiết lập cuộc gọi sử dụng trong phép đo kênh lưu lượng cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7 và thực hiện các bước 6 đến 8.

6.      Điều chỉnh thiết bị nhằm đảm bảo rằng công suất tín hiệu RF tại đầu vào không vượt quá -117 dBm (đối với dải tần số 800 MHz và 450 MHz) hoặc không quá -119 dBm (đối với dải tần số 2 GHz). Tắt chế độ điều khiển công suất vòng kín kênh lưu lượng đường lên trong máy di động mô phỏng.

7.      Phát dữ liệu ngẫu nhiên tới máy di động mô phỏng với tốc độ cao nhất.

8.      Đo tỷ lệ lỗi khung như mô tả ở 2.6.7.

c) Yêu cầu tối thiểu

Tỷ lệ lỗi khung phải nhỏ hơn hoặc bằng 1% với độ tin cậy 95%.

2.1.2.2. Dải động của máy thu

a) Định nghĩa

Dải động của máy thu là khoảng công suất đầu vào tại các cổng vào RF của trạm gốc, sao cho trong khoảng đó tỷ lệ lỗi khung không vượt quá giá trị cho phép. Giới hạn thấp là độ nhạy thu đo như 2.1.2.1. Giới hạn trên là công suất tổng cộng tối đa cho mỗi cổng đầu vào RF sao cho tỷ lệ lỗi khung duy trì ở mức 1%.

b) Phương pháp đo

1.      Đặt trạm gốc cần đo và máy di động mô phỏng như trong Hình 2.

2.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 1 hoặc 2, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 1 và thực hiện các bước 5 đến 7.

3.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 3 hoặc 4, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3 và thực hiện các bước 5 đến 7.

4.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 5 hoặc 6, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7 và thực hiện các bước 5 đến 7.

5.      Điều chỉnh thiết bị để mật độ công suất phổ tạp âm tại mỗi cổng RF vào không nhỏ hơn -65 dBm/1,23 MHz và công suất tín hiệu tương ứng với Eb/N0 là 10 dB ±1 dB. Tắt chế độ điều khiển công suất vòng kín kênh lưu lượng đường lên trong máy mô phỏng máy di động.

6.      Phát dữ liệu ngẫu nhiên tới máy di động mô phỏng với tốc độ cao nhất.

7.      Đo tỷ lệ lỗi khung như trong 2.6.7.

c) Yêu cầu tối thiểu

Tỷ lệ lỗi khung phải nhỏ hơn hoặc bằng 1% với độ tin cậy 95%.

2.1.2.3. Độ suy giảm độ nhạy đối với nhiễu đơn âm

a) Định nghĩa

Độ suy giảm độ nhậy đối với nhiễu đơn âm là số đo khả năng thu tín hiệu CDMA tại một kênh tần số khi có một nhiễu đơn âm lệch so với tần số trung tâm của kênh một khoảng nào đó.

Phép đo này sử dụng cho tất cả các dải tần số trừ dải tần 2 GHz vì ở dải này các nhiễu băng hẹp hiện đã xác định.

b) Phương pháp đo

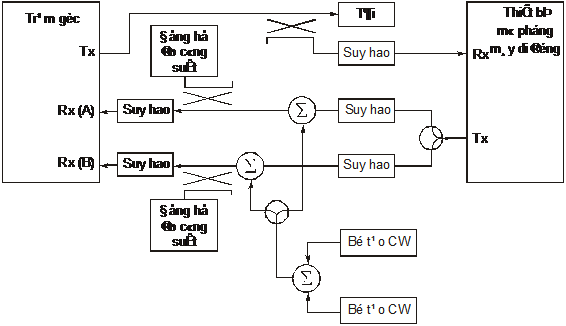

1.      Đặt trạm gốc cần đo và máy di động mô phỏng như trong Hình 3.

2.      Đối với mỗi dải tần làm việc của trạm gốc (trừ dải tần 2 GHz), cấu hình trạm gốc ở dải tần đó và thực hiện các phép đo từ 3 đến 12.

3.      Điều chỉnh thiết bị nhằm đảm bảo suy hao đường truyền ít nhất là 100 dB. Tất cả phương thức điều khiển công suất phải được kích hoạt và đặt ở giá trị danh định.

4.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 1 hoặc 2, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 1 và thực hiện các bước 7 đến 11.

5.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 3 hoặc 4, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3 và thực hiện các bước 7 đến 11.

6.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 5 hoặc 6, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7 và thực hiện các bước 7 đến 11.

7.      Phát dữ liệu ngẫu nhiên tới máy mô phỏng máy di động với tốc độ cao nhất.

8.      Đo công suất đầu ra của máy di động mô phỏng.

9.      Nếu trạm gốc hoạt động ở dải tần 800 MHz, thực hiện các phép đo 11 và 12 với bộ tạo CW có độ lệch +750 kHz, -750 kHz, +900 kHz, và -900 kHz so với tần số CDMA được ấn định.

10.    Nếu trạm gốc hoạt động ở dải tần 450 MHz, thực hiện các phép đo 11 và 12 với bộ tạo CW có độ lệch +900 kHz, và -900 kHz so với tần số CDMA được ấn định.

11.    Khi độ lệnh là ±750 kHz, điều chỉnh công suất của bộ tạo CW ở mức cao hơn 50 dB so với công suất ra của máy di động mô phỏng tại cổng vào RF đo ở bước 8.

Khi độ lệnh là ±900 kHz, điều chỉnh công suất của bộ tạo CW ở mức cao hơn 87 dB so với công suất ra của máy mô phỏng máy di động tại cổng vào RF đo ở bước 8.

12.    Đo công suất đầu ra của máy di động mô phỏng và tỷ lệ lỗi khung phần thu của trạm gốc.

c) Yêu cầu tối thiểu

Công suất đầu ra của máy di động mô phỏng phải tăng lên không quá 3 dB và tỷ lệ lỗi khung phải nhỏ hơn 1,5% với độ tin cậy 95%.

Trong trường hợp kênh CDMA đường lên lân cận được trạm gốc hỗ trợ, các tần số của bộ tạo dao động CW xuất hiện ở giữa các tần số trung tâm của sóng mang lân cận thì không phải đo.

2.1.2.4. Suy hao đối với xuyên điều chế giả

a) Định nghĩa

Suy hao đối với xuyên điều chế giả là số đo khả năng thu tín hiệu CDMA tại kênh tần số ấn định khi có mặt hai tín hiệu nhiễu CW. Các tín hiệu nhiễu này riêng rẽ với kênh tần số ấn định và riêng rẽ với nhau sao cho tổ hợp bậc 3 của hai tín hiệu này, có thể sinh ra do các phần tử phi tuyến của máy thu, tạo ra tín hiệu nhiễu trong băng tần của tín hiệu CDMA mong muốn.

b) Phương pháp đo

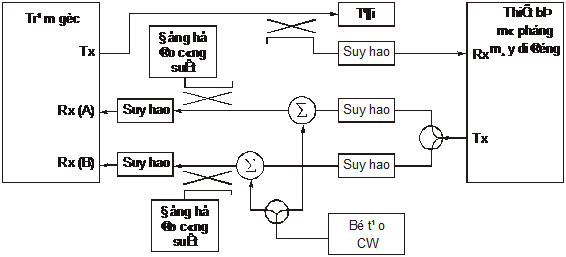

1.      Đặt trạm gốc cần đo và máy di động mô phỏng như trong Hình 4.

2.      Đối với mỗi dải tần làm việc của trạm gốc, cấu hình trạm gốc hoạt động ở dải tần đó và thực hiện các bước từ 3 đến 11.

3.      Điều chỉnh thiết bị nhằm đảm bảo suy hao đường truyền ít nhất là 100 dB. Tất cả phương thức điều khiển công suất phải được kích hoạt và đặt ở các giá trị danh định.

4.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 1, 2, 3, hoặc 4, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 1 hoặc 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3 và thực hiện các bước 6 đến 11.

5.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 5 hoặc 6, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7 và thực hiện các bước 6 đến 11.

6.      Phát dữ liệu ngẫu nhiên tới máy di động mô phỏng với tốc độ cao nhất.

7.      Đo công suất đầu ra của máy di động mô phỏng.

8.      Nếu trạm gốc hoạt động ở dải tần 800 MHz hoặc 450 MHz thực hiện các bước đo 10 và 11 với bộ tạo CW có độ lệch +900 kHz và +1700 kHz, -900 kHz và -1700 kHz so với tần số CDMA được ấn định.

9.      Nếu trạm gốc hoạt động ở dải tần 2 GHz thì thực hiện các bước đo 10 và 11 với bộ tạo CW có độ lệch +1,25 MHz và + 2,05 MHz, -1,25 MHz và -2,05 MHz so với tần số CDMA được ấn định.

10.    Đối với dải tần làm việc 800 MHz và 450 MHz điều chỉnh công suất của bộ tạo CW ở mức cao hơn 72 dB, đối với dải tần làm việc là 2 GHz điều chỉnh công suất của bộ tạo CW ở mức cao hơn 70 dB so với công suất đầu ra của máy di động mô phỏng tại cổng vào RF đo ở bước 7.

11.    Đo công suất đầu ra của máy mô phỏng máy di động và tỷ lệ lỗi khung phần thu của trạm gốc.

c) Yêu cầu tối thiểu

Công suất đầu ra của máy di động mô phỏng phải tăng lên không quá 3 dB và tỷ lệ lỗi khung phải nhỏ hơn 1,5% với độ tin cậy 95%.

2.1.2.5. Độ chọn lọc kênh lân cận

a) Định nghĩa

Độ chọn lọc kênh lân cận là số đo khả năng thu tín hiệu CDMA tại một kênh tần số ấn định khi có một tín hiệu CDMA khác lệch so với tần số ấn định một khoảng bằng ±2,5 MHz.

b) Phương pháp đo

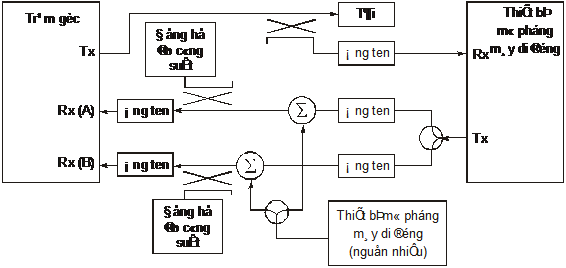

1.      Đặt trạm gốc cần đo và máy di động mô phỏng như trong Hình 9.

2.      Điều chính thiết bị nhằm đảm bảo suy hao đường truyền ít nhất phải bằng 100 dB. Tất cả phương thức điều khiển công suất phải được kích hoạt và đặt ở giá trị danh định.

3.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 1 hoặc 2, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 1 và thực hiện các bước 6 đến 9.

4.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 3 hoặc 4, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3 và thực hiện các bước 6 đến 9.

5.      Nếu trạm gốc hỗ trợ giải điều chế trong cấu hình vô tuyến 5 hoặc 6, thiết lập cuộc gọi sử dụng trong phép đo kênh cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7 và thực hiện các bước 6 đến 9

6.      Phát dữ liệu ngẫu nhiên tới máy mô phỏng máy di động với tốc độ cao nhất.

7.      Đo công suất đầu ra của máy mô phỏng máy di động.

8.      Đặt máy di động mô phỏng thứ 2 (máy di động gây nhiễu) hoạt động ở độ lệch +2,5 MHz và -2,5 MHz so với tần số CDMA được ấn định với mức công suất ra -53 dBm. Máy di động mô phỏng phải là một máy di động phát tín hiệu RC3 tốc độ cao nhất.

9.      Đo công suất đầu ra của máy di động mô phỏng và tỷ lệ lỗi khung phần thu của trạm gốc.

c) Yêu cầu tối thiểu

Công suất đầu ra của máy di động mô phỏng phải tăng lên không quá 3 dB và tỷ lệ lỗi khung phải nhỏ hơn 1,5% với độ tin cậy 95%.

2.1.3. Giới hạn về phát xạ

2.1.3.1. Phát xạ giả dẫn

a) Định nghĩa

Phát xạ giả dẫn là các phát xạ giả được tạo ra hoặc được khuếch đại trong các thiết bị của trạm gốc và xuất hiện tại đầu vào RF của máy thu.

b) Phương pháp đo

1.      Nối máy phân tích phổ (hoặc các thiết bị đo phù hợp khác) với đầu vào RF của máy thu.

2.      Đối với mỗi dải tần làm việc của trạm gốc, cấu hình trạm gốc hoạt động ở dải tần đó và tiến hành các bước đo từ 3 đến 5.

3.      Tắt tất cả các đầu ra RF của máy phát.

4.      Thực hiện bước 5 cho tất cả các đầu vào của máy thu.

5.      Quét phân tích phổ trong toàn bộ dải tần từ tần số trung tần thấp nhất hoặc từ tần số dao động nội thấp nhất của máy thu hoặc từ 1 MHz, tùy theo giá trị nào nhỏ hơn, đến ít nhất tần số 2600 MHz đối với dải tần 450 MHz và 800 MHz, hoặc đến tần số 6 GHz đối với dải tần 2 GHz, rồi tiến hành đo các mức phát xạ giả.

c) Yêu cầu tối thiểu

Phát xạ giả dẫn phải đáp ứng được:

1.      Nhỏ hơn -80 dBm, đo trong bất kỳ 30 kHz nào của băng tần thu tại đầu thu RF của trạm gốc.

2.      Nhỏ hơn -60 dBm, đo trong bất kỳ 30 kHz nào của băng tần phát tại đầu thu RF của trạm gốc.

3.      Nhỏ hơn -47 dBm, đo trong bất kỳ 30 kHz nào của các đoạn băng tần còn lại tại đầu thu RF của trạm gốc.

2.1.3.2. Phát xạ giả bức xạ

Không có yêu cầu riêng đối phát xạ giả bức xạ của máy thu CDMA. Nói chung, phát xạ giả bức xạ của phần thu được được đo kiểm cùng với phát xạ giả bức xạ của phần phát.

2.2. Yêu cầu đối với phần phát CDMA

Trừ khi có quy định khác, tất cả các phép đo trong phần này phải được thực hiện với ăng ten có bộ kết nối đơn.

2.2.1. Các yêu cầu về tần số

2.2.1.1. Phạm vi tần số

Tần số và phân kênh tần số cho trạm gốc và máy di động CDMA đã được chỉ ra ở 2.1.1. Tần số ấn định cho máy thu tại trạm gốc CDMA kết hợp tương ứng với tần số ấn định cho máy phát CDMA. Mỗi tần số ấn định được hiểu là tần số trung tâm của kênh tần. Chú ý rằng máy phát trạm gốc có thể được ấn định một kênh tần riêng cố định hoặc có thể được ấn định một nhóm kênh tần.

2.2.1.2. Dung sai tần số

a) Định nghĩa

Dung sai tần số là độ lệch cực đại cho phép giữa tần số sóng mang CDMA thực tế và tần số sóng mang CDMA được ấn định. Phép đo dung sai tần số phải thực hiện trên tất cả các băng tần phát của trạm gốc CDMA.

b) Phương pháp đo

Khi đo dung sai tần số phải sử dụng thiết bị đo thích hợp, độ chính xác của thiết bị đo phải tuân thủ yêu cầu tối thiểu. Phép đo tần số là một phần của phép đo chất lượng dạng sóng.

c) Yêu cầu tối thiểu

Tại tất cả các điều kiện về nhiệt độ khai thác do nhà sản xuất chỉ định, sự sai khác trung bình giữa tần số sóng mang thực tế và tần số sóng mang được ấn định phải nhỏ hơn ±5´10-8 của tần số ấn định (±0,05 ppm).

2.2.2. Các yêu cầu về điều chế

2.2.2.1. Chất lượng dạng sóng

a) Định nghĩa

Chất lượng dạng sóng được đo bằng việc xác định công suất tương quan phù hợp giữa dạng sóng thực tế và dạng sóng lý tưởng.

b) Phương pháp đo

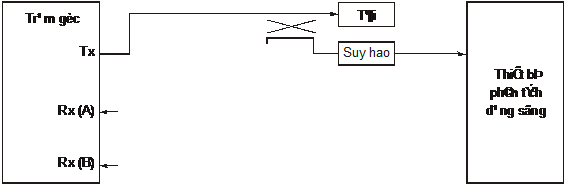

Hình 5 là sơ đồ chức năng khi thiết lập đo kiểm.

1.      Nối cổng ra RF của trạm gốc bao gồm cả kênh hoa tiêu đường xuống với thiết bị đo kiểm được mô tả tại 2.6.4.2.a).

2.      Tại mỗi băng tần hoạt động của trạm gốc, cho trạm gốc hoạt động tại băng tần đó và thực hiện các bước từ 5 đến 6.

3.      Cấu hình để trạm gốc chỉ phát ở kênh hoa tiêu đường xuống và thực hiện các bước 5 đến 6.

4.      Nếu trạm gốc sử dụng kỹ thuật phát phân tập, nối cổng ra RF của trạm gốc bao gồm cả kênh hoa tiêu phân tập phát với thiết bị đo kiểm được mô tả tại 2.6.4.2.a). Cấu hình sao cho trạm gốc chỉ phát kênh hoa tiêu phân tập phát và thực hiện các bước 5 đến 6.

5.      Khởi động thiết bị đo kiểm với tín hiệu chuẩn thời gian của hệ thống lấy từ trạm gốc.

6.      Đo hệ số chất lượng dạng sóng.

c) Yêu cầu tối thiểu

Hệ số tương quan chéo thông thường, r, phải lớn hơn 0,912 (công suất không tăng quá 0,4 dB).

2.2.3. Các yêu cầu về công suất ra cao tần

2.2.3.1. Công suất tổng cộng

a) Định nghĩa

Công suất tổng cộng là công suất trung bình đưa tới tải có điện trở tương đương với trở kháng tải danh định của phần phát.

b) Phương pháp đo

1.      Nối thiết bị đo công suất với cổng đầu ra RF của trạm gốc.

2.      Tại mỗi băng tần hoạt động của trạm gốc, cho trạm gốc hoạt động tại băng tần đó và thực hiện các bước từ 3 và 4.

3.      Đặt trạm gốc phát tín hiệu đã được điều chế cùng với tổ hợp của kênh hoa tiêu, kênh đồng bộ, kênh nhắn tin và kênh lưu lượng như trong 2.6.5.2.

4.      Đo công suất trung bình tại đầu ra RF.

c) Yêu cầu tối thiểu

Công suất tổng cộng phải nằm trong khoảng +2 dB và -4 dB mức công suất biểu kiến của nhà sản xuất qui định cho thiết bị trong các điều kiện môi trường như mô tả ở 2.3.

2.2.3.2. Công suất kênh hoa tiêu

a) Định nghĩa

Tỷ lệ giữa công suất kênh hoa tiêu so với công suất tổng cộng là phần công suất trên kênh hoa tiêu chia cho công suất tổng cộng, được thể hiện bằng dB. Máy phân tích công suất theo mã được sử dụng để xác định tỷ lệ công suất kênh hoa tiêu với công suất tổng cộng. Thiết bị này được qui định trong 2.6.4.2.b).

b) Phương pháp đo

1.      Nối cổng đầu ra RF của trạm gốc với máy phân tích công suất theo mã có sử dụng bộ suy hao hoặc bộ ghép nối định hướng nếu cần thiết.

2.      Tại mỗi băng tần hoạt động của trạm gốc, cho trạm gốc hoạt động tại băng tần đó và thực hiện các bước từ 3 và 4.

3.      Cấu hình để trạm gốc phát tín hiệu đã được điều chế cùng với tổ hợp của kênh hoa tiêu, kênh đồng bộ, kênh nhắn tin và kênh lưu lượng như trong 2.6.5.2.

4.      Đo tỷ lệ công suất kênh hoa tiêu với công suất tổng cộng.

c) Yêu cầu tối thiểu

Tỷ lệ công suất kênh hoa tiêu với công suất tổng cộng phải nằm trong khoảng ± 0,5 dB giá trị cài đặt.

2.2.3.3. Công suất kênh mã

a) Định nghĩa

Công suất kênh mã là công suất từng kênh mã của kênh CDMA. Định thời CDMA được sử dụng trong phép đo công suất kênh mã được lấy từ kênh hoa tiêu và được sử dụng như là định thời cho việc giải điều chế của tất cả các kênh mã khác. Phép đo này xác định tính trực giao được duy trì giữa các kênh mã. Khi chức năng phát phân tập được kích hoạt, phép đo này cũng xác định tính đồng bộ về thời gian được duy trì.

b) Phương pháp đo

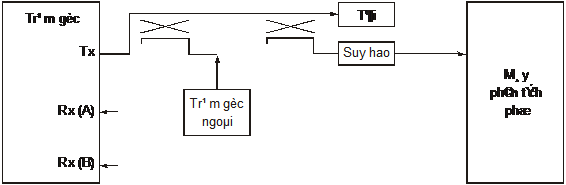

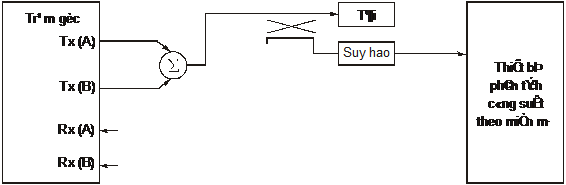

1.      Thiết lập trạm gốc hoạt động trong băng tần như Hình 6 và 7.

2.      Đối với mỗi băng tần làm việc của trạm gốc, cấu hình trạm gốc hoạt động ở dải tần đó và thực hiện các bước từ 3 đến 8.

3.      Nếu trạm gốc hỗ trợ giải điều chế của cấu hình vô tuyến 1 hoặc 2, thiết lập cuộc gọi ở phép đo kênh cơ sở chế độ 1 và thực hiện bước 6 đến 8.

4.      Nếu trạm gốc hỗ trợ giải điều chế của cấu hình vô tuyến 3 hoặc 4, thiết lập cuộc gọi ở phép đo kênh cơ sở chế độ 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3 và thực hiện bước 6 đến 8.

5.      Nếu trạm gốc hỗ trợ giải điều chế của cấu hình vô tuyến 5 hoặc 6, thiết lập cuộc gọi ở phép đo kênh cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7 và thực hiện bước 6 đến 8.

6.      Đặt trạm gốc phát ở mức công suất tối đa của nhà sản xuất.

7.      Đo công suất trạm gốc tại cổng đầu ra RF bằng máy phân tích công suất theo mã miêu tả trong 2.6.4.2.b) trong điều kiện tắt chế độ phát phân tập.

8.      Nếu trạm gốc hỗ trợ phát phân tập cho cấu hình vô tuyến cần đo, đo công suất trạm gốc tại cổng đầu ra RF bằng máy phân tích công suất theo mã mô tả trong 2.6.4.2.b) trong điều kiện bật chế độ phát phân tập.

9.      Sử dụng 2 đoạn cáp có độ trễ bằng nhau để nối 2 cổng ăng ten với bộ cộng như trong Hình 7.

c) Yêu cầu tối thiểu

Khi hoạt động ở phép đo kênh cơ sở chế độ 1, công suất kênh mã trong mỗi kênh Wn64 không hoạt động phải nhỏ hơn hoặc bằng 27 dB so với công suất ra
tổng cộng.

Khi hoạt động ở phép đo kênh cơ sở chế độ 3 hoặc phép đo kênh điều khiển dùng riêng chế độ 3, công suất kênh mã trong mỗi kênh Wn128 không hoạt động phải nhỏ hơn hoặc bằng 30 dB so với công suất ra tổng cộng.

Khi hoạt động ở phép đo kênh cơ sở chế độ 7 hoặc phép đo kênh điều khiển dùng riêng chế độ 7, công suất kênh mã trong mỗi kênh Wn256 không hoạt động phải nhỏ hơn hoặc bằng 33 dB so với công suất ra tổng cộng.

2.2.4. Các giới hạn các phát xạ

2.2.4.1. Các phát xạ giả dẫn

a) Định nghĩa

Các phát xạ giả dẫn là các phát xạ tại các tần số nằm ngoài kênh CDMA được ấn định, chúng được đo tại cổng RF của trạm gốc.

b) Phương pháp đo

1.      Nối một máy phân tích phổ (hoặc một thiết bị đo kiểm phù hợp) với cổng đầu ra RF của trạm gốc, trường hợp cần thiết có thể sử dụng một bộ suy hao hoặc một bộ ghép nối định hướng.

2.      Thiết lập trạm gốc hoạt động tại băng tần cần đo và thực hiện các bước từ  3 đến 11.

3.      Cho trạm gốc phát một sóng mang đơn và thực hiện các bước từ 4 đến 6.

4.      Cho trạm gốc phát một tín hiệu đã được điều chế với một tổ hợp các kênh lưu lượng, kênh nhắn tin, kênh đồng bộ và kênh hoa tiêu. Công suất tổng tại cổng đầu ra RF phải là công suất cực đại được nhà sản xuất chỉ ra.

5.      Đo mức công suất của tần số sóng mang.

6.      Đo các mức phát xạ giả.

7.      Nếu trạm gốc phát hai sóng mang trên cùng một cổng đầu ra RF đơn với khoảng cách sóng mang là 1,23 MHz (với dải tần 800 MHz) hoặc 1,25 MHz (với tất cả các dải tần khác), cho trạm gốc phát hai sóng mang liền kề và thực hiện các bước 10 và 11.

8.      Nếu trạm gốc phát hai sóng mang trên cùng một cổng đầu ra RF đơn với khoảng cách sóng mang lớn hơn 1,23 MHz (với dải tần 800 MHz) hoặc 1,25 MHz (với tất cả các dải tần khác), cho trạm gốc phát hai sóng mang  không liền kề và thực hiện các bước 10 và 11.

9.      Nếu trạm gốc phát ba sóng mang hoặc nhiều hơn trên cùng một cổng đầu ra RF đơn, cho trạm gốc phát tất cả các sóng mang với khoảng cách sóng mang nhỏ nhất được chỉ ra bởi nhà sản xuất và thực hiện các bước 10 và 11.

10.    Cho trạm gốc phát đa tín hiệu đã được điều chế với một tổ hợp các kênh lưu lượng, kênh nhắn tin, kênh đồng bộ và kênh hoa tiêu. Công suất tổng tại cổng đầu ra RF phải là công suất cực đại được nhà sản xuất chỉ ra cho cấu hình đa sóng mang trong phép đo kiểm.

11.    Đo các mức phát xạ giả.

c) Yêu cầu tối thiểu

Các phát xạ giả phải nhỏ hơn tất cả các giới hạn được chỉ ra trong bảng dưới đây:



Bảng 4 - Giới hạn phát xạ giả của máy phát trong các dải tần 800 và 450 MHz

Phạm vi |Df|

Áp dụng cho đa sóng mang

Giới hạn phát xạ

750 kHz đến 1,98 MHz

Không

-45 dBc / 30 kHz

1,98 MHz đến 4,00 MHz

Không

-60 dBc / 30 kHz; Pra ≥ 33 dBm

-27 dBm / 30 kHz; 28 dBm ≤ Pra < 33="" dbm="">

-55 dBc / 30 kHz; Pra < 28="">

> 4,00 MHz (ITU loại A)

-13 dBm / 1 kHz; 9 kHz < f="">< 150="">

-13 dBm / 10 kHz; 150 kHz < f="">< 30="">

-13 dBm / 100 kHz; 30 MHz < f="">< 1="">

-13 dBm / 1 MHz; 1 GHz < f="">< 5="">

> 4,00 MHz (ITU loại B)

-36 dBm / 1 kHz; 9 kHz < f="">< 150="">

-36 dBm / 10 kHz; 150 kHz < f="">< 30="">

-36 dBm / 100 kHz; 30 MHz < f="">< 1="">

-30 dBm / 1 MHz; 1 GHz < f="">< 12,5="">

CHÚ THÍCH: Mọi tần số trong độ rộng băng tần đo phải tuân theo các giới hạn |Df| trong đó Df = tần số trung tâm - tần số gần với tần số biên đo hơn (f). Việc tuân thủ giới hạn -35 dBm/6,25 kHz được dựa trên việc sử dụng thiết bị đo, thiết lập băng thông phân giải được điều chỉnh để chỉ ra phổ công suất trong đoạn 6,25 kHz. Đối với đo kiểm đa sóng mang, Df được định nghĩa là dương khi Df = tần số trung tâm của sóng mang có tần số cao nhất     - tần số gần với tần số biên đo hơn (f) và Df được định nghĩa là âm khi Df = tần số trung tâm của sóng mang có tần số thấp nhất - tần số gần với biên đo hơn (f).



Bảng 5 - Giới hạn phát xạ giả của máy phát trong các dải tần 2 GHz

Phạm vi |Df|

Áp dụng cho
đa sóng mang

Giới hạn phát xạ

885 kHz đến 1,25 MHz

Không

-45 dBc / 30 kHz

1,25 đến 1,98 MHz

Không

Chặt chẽ hơn mức dưới đây

-45 dBc / 30 kHz hoặc -9 dBm / 30 kHz

1,25 đến 2,25 MHz

-9 dBm / 30 kHz

1,25 đến 1,45 MHz

(Dải 2 GHz)

-13 dBm / 30 kHz

1,45 đến 2,25 MHz

(Dải 2 GHz)

-[13 + 17(Df – 1,45 MHz)] dBm / 30 kHz

1,98 đến 2,25 MHz

Không

-55 dBc / 30 kHz; Pra³ 33 dBm

-22 dBm / 30 kHz; 28 dBm £ Pra 33 dBm

-50 dBc / 30 kHz; Pra 28 dBm

2,25 đến 4,00 MHz

-13 dBm / 1 MHz

> 4,00 MHz (ITU loại A)

-13 dBm / 1 kHz; 9 kHz < f="">< 150="">

-13 dBm / 10 kHz; 150 kHz < f="">< 30="">

-13 dBm / 100 kHz; 30 MHz < f="">< 1="">

-13 dBm / 1 MHz; 1 GHz < f="">< 5="">

> 4,00 MHz (ITU loại B)

-36 dBm / 1 kHz; 9 kHz < f="">< 150="">

-36 dBm / 10 kHz; 150 kHz < f="">< 30="">

-36 dBm / 100 kHz; 30 MHz < f="">< 1="">

-30 dBm / 1 MHz; 1 GHz < f="">< 12,5="">

CHÚ THÍCH: Mọi tần số trong độ rộng băng tần đo phải tuân theo các giới hạn |Df| trong đó Df = tần số trung tâm - tần số gần với tần số biên đo hơn (f). Yêu cầu -9 dBm dựa trên CFR 47 phần 24 với chỉ tiêu -13 dBm/12,5 kHz. Đối với đo kiểm đa sóng mang, Df được định nghĩa là dương khi Df = tần số trung tâm của sóng mang có tần số cao nhất - tần số gần với tần số biên đo hơn (f) và Df được định nghĩa là âm khi Df = tần số trung tâm của sóng mang có tần số thấp nhất - tần số gần với biên đo hơn (f).



Bảng 6 - Các giới hạn bổ sung đối với các phát xạ

Tần số đo

(MHz)

Áp dụng
cho đa sóng mang

Giới hạn phát xạ

Khi vùng phủ sóng có chồng lấn với

1893,5 - 1919,6

Không

-41 dBm / 300 kHz

PHS

876 - 915

Không

-98 dBm / 100 kHz (cùng vị trí)

GSM 900

921 - 960

-57 dBm / 100 kHz

GSM 900

1710 - 1785

Không

-41 dBm / 300 kHz (cùng vị trí)

DCS 1800

1805 - 1880

-47 dBm / 100 kHz

DCS 1800

1900 - 1920 và 2010 - 2025

Không

-86 dBm / 1 MHz (cùng vị trí)

UTRA-TDD

1900 - 1920 và 2010 - 2025

-52 dBm / 1 MHz

UTRA-TDD

1920 - 1980

Không

-86 dBm / 1 MHz (cùng vị trí)

Luôn luôn

2.2.4.2. Các phát xạ giả bức xạ

Mức công suất phát xạ giả bức xạ tối đa cho phép được quy định trong bảng sau:



Bảng 7 - Giá trị suy hao và mức công suất trung bình tuyệt đối
dùng để tính mức công suất phát xạ giả cực đại cho phép

Băng tần số (tính tần số hạn dưới, không tính tần số hạn trên)

Đối với mọi thành phần phát xạ giả, mức suy hao (giữa công suất trung bình trong độ rộng băng tần cần thiết so với công suất trung bình của thành phần phát xạ giả) phải có giá trị ít nhất bằng với giá trị dưới dây và mức công suất trung bình tuyệt đối không vượt quá giá trị dưới đây

235 MHz tới 960 MHz

Công suất trung bình trên 25W

Công suất trung bình 25 W hoặc nhỏ hơn

60 dB

20 mW

40 dB

25 µW

960 MHz tới 17,7 GHz

Công suất trung bình trên 10 W

Công suất trung bình 10 W hoặc nhỏ hơn

50 dB

100 mW

100 µW

2.2.4.3. Xuyên điều chế trong máy phát tại trạm gốc

a) Định nghĩa

Xuyên điều chế trong máy phát tại trạm gốc xảy ra khi có một nguồn tín hiệu ngoài tại đầu nối ăng ten của trạm gốc. Phép đo này xác nhận chỉ tiêu phát xạ giả dẫn vẫn được tuân thủ khi có mặt của nguồn gây nhiễu.

b) Phương pháp đo

1.      Nối một máy phân tích phổ (hoặc một thiết bị đo kiểm phù hợp) và một trạm gốc khác với cổng đầu ra RF của trạm gốc, trường hợp cần thiết có thể sử dụng các bộ suy hao hoặc các bộ ghép nối định hướng như Hình 8.

2.      Tại mỗi băng tần hoạt động của trạm gốc, cho trạm gốc hoạt động tại băng tần đó và thực hiện từ bước 3 đến bước 6.

3.      Đặt trạm gốc cần đo kiểm phát một tín hiệu đã được điều chế cùng với một sự kết hợp các kênh lưu lượng, kênh nhắn tin, kênh đồng bộ và kênh hoa tiêu. Công suất tổng tại cổng đầu ra RF phải là công suất cực đại được nhà sản xuất chỉ ra.

4.      Đặt trạm gốc thứ hai phát một tín hiệu đã được điều chế cùng với sự kết hợp các kênh lưu lượng, kênh nhắn tin, kênh đồng bộ và kênh hoa tiêu có công suất tổng nhỏ hơn 30 dB công suất của trạm gốc khác với một độ lệch tần là 1,25 MHz giữa trung tâm của các tần số trung tâm CDMA.

5.      Đo mức công suất tại tần số sóng mang.

6.      Đo mức phát xạ giả tại ảnh của nguồn tín hiệu phát của trạm gốc và nguồn gây nhiễu. Tần số trung tâm của ảnh được xác định bằng hai lần tần số trung tâm của trạm gốc cần đo kiểm trừ đi tần số trung tâm của trạm gốc thứ hai. Độ rộng băng thông của ảnh bằng với độ rộng băng thông của cấu hình vô tuyến bị ảnh hưởng.

c) Yêu cầu tối thiểu

Trạm gốc phải đáp ứng được các yêu cầu phát xạ giả dẫn trong 2.2.4.1.

2.2.4.4. Băng tần chiếm dụng

Phép đo thử này chỉ dùng cho dải tần 2 GHz.

a) Định nghĩa

Sự chiếm dụng băng tần được định nghĩa là khoảng tần số mà ngoài khoảng tần số đó (ngoài các giới hạn trên và dưới) thì công suất phát xạ trung bình là 0,5% tổng công suất của một sóng mang đã điều chế bức xạ ra.

b) Phương pháp đo

1.      Nối máy phân tích phổ (hoặc thiết bị đo phù hợp khác) với đầu ra cao tần RF của trạm gốc có sử dụng bộ suy hao.

2.      Thiết lập trạm gốc phát một tín hiệu đã điều chế bởi tổ hợp các tín hiệu các kênh hoa tiêu, đồng bộ, nhắn tin và lưu lượng. Tổng công suất tại đầu ra RF phải bằng công suất danh định do nhà sản xuất đưa ra.

3.      Đặt băng tần phân tích của máy phân tích phổ là 30 kHz. Độ chiếm dụng băng tần được tính toán nhờ một máy tính bên trong hoặc bên ngoài bằng cách tổng tất cả các mẫu lưu dưới dạng "công suất tổng".

c) Yêu cầu tối thiểu

Băng tần chiếm dụng không vượt quá 1,48 MHz.

2.3. Các quy định chung cho CDMA

2.3.1. Điện thế nguồn và nhiệt độ

a) Định nghĩa

Khoảng nhiệt độ và điện thế có nghĩa là khoảng nhiệt độ môi trường và điện thế nguồn mà trạm gốc sẽ làm việc và đáp ứng các yêu cầu của Quy chuẩn này. Nhiệt độ môi trường là nhiệt độ trung bình của không khí ở xung quanh thiết bị trạm gốc. Điện thế nguồn là điện thế được cấp tại đầu vào của thiết bị trạm gốc. Nhà sản xuất phải định rõ khoảng nhiệt độ và điện thế nguồn làm việc của thiết bị.

b) Phương pháp đo

Thiết bị trạm gốc phải được lắp đặt theo cấu hình bình thường (có nghĩa là được lắp hoặc gá với đầy đủ phụ kiện) và đặt trong phòng nhiệt độ. Tốt nhất, thiết bị có chứa các phần tử quyết định tần số được đặt trong phòng nhiệt độ nếu cần phải giữ ổn định về tần số trong điều kiện nhiệt độ khác nhiệt độ quy định của toàn bộ thiết bị trạm gốc.

Phòng nhiệt độ phải được ổn định tại nhiệt độ hoạt động cao nhất theo quy định của nhà sản xuất và sau đó phải hoạt động phù hợp với các điều kiện thử nghiệm chu kỳ làm việc chuẩn quy định trong phần 6 và với dải điện áp nguồn do nhà sản xuất quy định. Khi các thiết bị trạm gốc vận hành, nhiệt độ phải được duy trì ở nhiệt độ thử quy định, không cho phép luồng khí lưu động trong phòng ảnh hưởng trực tiếp tới các thiết bị trạm gốc.

Trong toàn bộ chu kỳ làm việc, độ chính xác tần số của máy phát, chuẩn định thời, công suất ra và chất lượng dạng sóng được đo như quy định trong 2.2.

Tắt thiết bị trạm gốc, ổn định thiết bị trong phòng ở nhiệt độ phòng và lặp lại các bước đo trên sau thời gian 15 phút làm ấm ở chế độ chờ.

Tắt thiết bị trạm gốc, ổn định thiết bị trong phòng ở nhiệt độ thấp nhất do nhà sản xuất quy định, lặp lại các bước đo trên sau thời gian 15 phút làm ấm ở chế độ chờ.

Đối với các bước đo độ ổn định tần số máy phát, lặp lại quá trình trên từng bước 100C kể từ nhiệt độ vận hành do nhà sản xuất quy định trở lên. Thiết bị phải được ổn định tại mỗi bước trước khi thực hiện phép đo tần số.

c) Yêu cầu tối thiểu

Với nhiệt độ bao quanh và dải điện áp nguồn cung cấp do nhà sản xuất quy định, hoạt động của thiết bị trạm gốc phải tuân thủ các giới hạn nêu trong Bảng 7.



Bảng 7 - Các giới hạn đo thử môi trường

Tham số

Giới hạn

Tham chiếu

Dung sai tần số

±0,05 ppm

2.2.1.2

Yêu cầu định thời

±10 ms



Chất lượng dạng sóng hoa tiêu

r > 0,912



Sai lệch công suất đầu ra RF

+2 dB, -4 dB

2.2.3.1

2.3.2. Độ ẩm cao

a) Định nghĩa

Thuật ngữ “độ ẩm cao” chỉ độ ẩm tương đối mà tại đó trạm gốc sẽ hoạt động không vượt quá độ suy giảm chất lượng quy định.

b) Phương pháp đo

Thiết bị trạm gốc, sau khi vận hành bình thường dưới các điều kiện thử tiêu chuẩn, phải được đặt, không hoạt động trong một phòng ẩm với độ ẩm duy trì ở mức 0,024 gm H2O/gm khí khô tại 500C (độ ẩm tương đối là 40%) trong thời gian từ 8 h trở lên. Khi ở trong phòng và tại cuối khoảng thời gian này, thiết bị trạm gốc phải được đo kiểm về độ chính xác tần số, chuẩn định thời, công suất đầu ra, và chất lượng dạng sóng. Trong quá trình đo thử không được phép điều chỉnh lại thiết bị trạm gốc.

c) Yêu cầu tối thiểu

Trong các điều kiện về độ ẩm đã nêu ở trên, hoạt động của thiết bị trạm gốc phải phù hợp với các yêu cầu kỹ thuật đã nêu trong Bảng 7.

2.3.3. Các phát xạ dẫn nguồn điện xoay chiều

a) Định nghĩa

Các thử nghiệm phát xạ dẫn nguồn điện xoay chiều phải được thực hiện với tất cả các thiết bị trực tiếp đấu nối với nguồn điện lưới. Đối với thiết bị nhận điện năng từ thiết bị đấu nối trực tiếp với nguồn điện lưới (như bộ cấp nguồn điện một chiều), các thử nghiệm phát xạ dẫn phải được thực hiện trên thiết bị cấp nguồn, với các thiết bị thử nghiệm được đấu nối, để chắc chắn rằng nguồn cung cấp cũng đáp ứng được các yêu cầu phát xạ hiện thời. Không yêu cầu các thử nghiệm phát xạ dẫn nguồn điện xoay chiều đối thiết bị có chứa nguồn cung cấp nội hoặc bộ cấp nguồn ắc qui mà không đấu nối với nguồn điện lưới.

b) Phương pháp đo

Các thủ tục đo dẫn mô tả trong 2.2.4.1 phải được áp dụng để đo các mức phát xạ giả dẫn.

c) Yêu cầu tối thiểu

Điện áp tần số vô tuyến điện, đo theo mục b), không được vượt quá 1 mV đối với các tần số trong khoảng 450 kHz - 1705 kHz và không được vượt quá 3 mV đối với các tần số trong khoảng 1,705 MHz - 30 MHz.

2.4. Các chế độ đo kiểm

Kênh lưu lượng đường xuống và kênh lưu lượng đường lên được xác nhận bằng cách viện dẫn các chế độ đo kênh cơ sở, chế độ đo kênh điều khiển chuyên dùng và các chế độ đo kênh mã phụ. Bảng 8 liệt kê 9 chế độ đo kiểm và cấu hình vô tuyến tương ứng.



Bảng 8 - Cấu hình các chế độ đo kiểm

Chế độ đo

Cấu hình vô tuyến kênh lưu lượng đường xuống

Cấu hình vô tuyến kênh lưu lượng đường lên

1

1

1

2

2

2

3

3

3

4

4

3

5

5

4

6

6

5

7

7

5

8

8

6

9

9

6

Đo kênh cơ sở chế độ 1 là thiết lập cuộc gọi sử dụng dịch vụ tùy chọn hồi tiếp (dịch vụ tùy chọn 2 hoặc 55) hoặc dịch vụ tùy chọn Markov (dịch vụ tùy chọn 54). Đo kênh mã phụ chế độ 1 bằng cách thiết lập cuộc gọi sử dụng dịch vụ tùy chọn hồi tiếp (dịch vụ tùy chọn 30).

Đo kênh cơ sở chế độ 2 là thiết lập cuộc gọi sử dụng dịch vụ tùy chọn hồi tiếp (dịch vụ tùy chọn 9 hoặc 55) hoặc dịch vụ tùy chọn Markov (dịch vụ tùy chọn 54). Đo kênh hoá phụ chế độ 2 bằng cách thiết lập cuộc gọi sử dụng dịch vụ tùy chọn hồi tiếp (dịch vụ tùy chọn 31).

Đo kênh cơ sở chế độ 3 đến 9 là thiết lập cuộc gọi sử dụng dịch vụ tùy chọn hồi tiếp (dịch vụ tùy chọn 55) hoặc dịch vụ tùy chọn Markov (dịch vụ tùy chọn 54) hoặc dịch vụ tùy chọn kiểm tra dữ liệu (dịch vụ tùy chọn 32).

Đo kênh điều khiển chuyên dùng chế độ 3 đến 9 và đo kênh phụ chế độ 3 đến 9 bằng cách thiết lập cuộc gọi sử dụng dịch vụ tùy chọn dữ liệu kiểm tra (dịch vụ tùy chọn 32).

2.5. Quy trình chuẩn đo các phát xạ

2.5.1. Đo các phát xạ bức xạ

2.5.1.1. Vị trí thử nghiệm bức xạ chuẩn

Vị trí thử nghiệm phải nằm trên mặt đất bằng có các đặc tính dẫn điện đồng nhất. Nơi này phải đảm bảo không có đường dây điện chạy qua, các vật kim loại khác và càng không có các tín hiệu không mong muốn càng tốt, ví dụ tạp âm đánh lửa và các sóng mang khác. Vật phản xạ như máng nước mưa và đường cáp điện phải nằm ngoài một hình elip kích thước trục dài là 60 m và kích thước trục ngắn là 52 m đối với khoảng cách thử 30 m hoặc một hình elip có trục dài 6 m và trục ngắn 5,2 m đối với khoảng cách thử 3 m. Thiết bị được thử nghiệm phải nằm tại một tiêu điểm của elip và ăng ten đo nằm trên tiêu điểm kia. Nếu muốn có thể dựng lều tại nơi thử nghiệm nhằm bảo vệ người và thiết bị. Vật liệu cho lều phải là gỗ, nhựa hoặc chất phi kim. Tất cả các đường dây điện, điện thoại và điều khiển cho khu vực này phải được chôn sâu tối thiểu 0,3 m dưới mặt đất.

Phải chuẩn bị một bàn quay, để ngang với mặt đất và có thể điều khiển từ xa. Phải chuẩn bị một bục cao 1,2 m trên bàn quay này để giữ thiết bị thử nghiệm. Cáp điện và cáp điều khiển được dùng cho thiết bị này phải kéo dài xuống bàn quay và cáp thừa phải được cuộn lại trên bàn quay đó.

Nếu thiết bị thử nghiệm được lắp trong giá hoặc tủ và khó tháo ra để thực hiện thử nghiệm trên bàn quay thì nhà sản xuất có thể quyết định thử thiết bị khi lắp trong giá hoặc tủ. Trong trường hợp này, giá hoặc tủ có thể được đặt trực tiếp lên bàn quay.

Nếu cần kiểm tra thiết bị phát có đầu nối ăng ten ngoài thì đầu ra RF của máy phát này phải được nối vào tải không bức xạ đặt trên bàn quay. Tải không bức xạ được dùng thay cho ăng ten để tránh nhiễu với các thiết bị vô tuyến khác. Cáp RF của tải này phải có độ dài càng ngắn càng tốt. Máy phát phải được dò và điều chỉnh tới giá trị đầu ra danh định của nó trước khi bắt đầu các phép thử.

2.5.1.2. Ăng ten dò

Đối với các ăng ten dò có thể điều chỉnh lưỡng cực băng hẹp, độ dài lưỡng cực phải được điều chỉnh theo từng tần số đo. Độ dài này có thể được xác định bằng thước định cỡ thường đi kèm với thiết bị.

Ăng ten dò phải được gắn trên một thanh ngang phi kim di động có thể nâng lên hạ xuống trên một cọc gỗ hoặc cọc phi kim khác. Cáp phải được nối vuông góc với ăng ten. Cáp phải được lắp ít nhất là 3 m xuyên qua hoặc dọc theo thanh ngang theo hướng ra xa thiết bị đang được đo. Cáp ăng ten dò sau đó có thể được hạ xuống từ cuối thanh ngang xuống mặt đất để nối với thiết bị đo cường độ trường.

Ăng ten dò cần phải quay được một góc 900 tại đầu mút của thanh ngang để cho phép đo cả tín hiệu phân cực đứng và phân cực ngang. Khi chiều dài ăng ten được lắp phân cực đứng không cho phép thanh ngang hạ thấp tới mức dò tối thiểu của nó, phải điều chỉnh độ cao tối thiểu của thanh ngang để có khoảng cách 0,3 m giữa đầu mút của ăng ten và mặt đất.

2.5.1.3. Đo cường độ trường

Thiết bị đo cường độ trường phải được nối vào ăng ten dò. Thiết bị đo cường độ trường phải có đủ độ nhạy và độ chọn lọc để có thể đo các tín hiệu ở các khoảng tần số cần thiết có mức thấp hơn ít nhất 10 dB dưới mức được quy định trong bất kỳ tài liệu, tiêu chuẩn, hoặc thông số tham chiếu quy trình đo này. Việc đánh giá các thiết bị đo (đo cường độ trường, ăng ten…) sẽ được kiểm tra thường xuyên để đảm bảo độ chính xác phù hợp với các tiêu chuẩn hiện thời. Việc kiểm tra đánh giá này phải được tiến hành ít nhất một năm một lần.

2.5.1.4. Khoảng tần số đo

Khi đo các tín hiệu bức xạ từ thiết bị phát, các phép đo phải thực hiện từ tần số thấp nhất (nhưng không dưới 25 MHz) phát trong thiết bị tới hài thứ mười của sóng mang, trừ khu vực gần với sóng mang bằng 250% độ rộng băng tần cho phép.

Khi đo các tín hiệu bức xạ từ thiết bị thu, phải thực hiện từ tần số 25 MHz tới ít nhất là 6 GHz.

2.5.1.5. Khoảng cách thử

a) Khoảng cách thử 30 m

Thực hiện đo các tín hiệu bức xạ tại điểm cách tâm của bàn quay 30 m. Ăng ten dò sẽ được nâng lên hạ xuống từ 1 m tới 4 m với cả hướng phân cực ngang và đứng.

Thiết bị đo cường độ trường sẽ được đặt trên một bàn phù hợp hoặc giá ba chân tại chân cột ăng ten.

Khi đo độ bức xạ từ các máy thu, thiết bị đã có sẵn ăng ten phải được kiểm tra cùng với ăng ten. Thiết bị được nối với ăng ten thu ngoài thông qua cáp phải được thử khi không có ăng ten và các cổng thu trên thiết bị được thử phải được nối vào tải thuần trở không bức xạ 50 W.

b) Khoảng cách thử 3 m

Việc đo các tín hiệu bức xạ có thể được thực hiện tại điểm cách tâm của bàn quay một khoảng là 3 m và phải đáp ứng được 3 điều kiện sau:

1.      Màn chắn trên mặt đất che phủ một vùng hình elip có trục dài ít nhất 6 m và trục ngắn dài 5,2 m được dùng với ăng ten dò và bàn quay cắm cách 3 m. Ăng ten đo và bàn quay phải nằm trên trục dài và phải cách đều so với trục ngắn của vùng elip.

2.      Kích thước tối đa của thiết bị phải từ 3 m trở xuống. Khi đo các tín hiệu bức xạ từ các máy thu, kích thước tối đa bao gồm cả kích thước của ăng ten nếu đây là phần không thể tách rời của thiết bị.

3.      Thiết bị đo cường độ trường hoặc được lắp đặt dưới mặt đất tại khu vực thử nghiệm hoặc đặt cách thiết bị đang được kiểm tra và ăng ten dò với khoảng cách đủ xa để tránh làm sai lệch dữ liệu đo được.

Ăng ten dò phải được điều chỉnh lên, xuống trong phạm vi từ 1 m tới 4 m theo cả hướng phân cực đứng và ngang. Khi ăng ten dò được đặt thẳng đứng thì độ cao tối thiểu của điểm giữa của ăng ten dò phải bằng chiều dài của nửa dưới ăng ten.

Khi đo phát xạ bức xạ từ máy thu, thiết bị đã có sẵn ăng ten phải được kiểm tra cùng với ăng ten. Thiết bị được nối ăng ten thu ngoài thông qua cáp phải được kiểm tra mà không cần ăng ten và các cổng thu trên thiết bị được kiểm tra phải được nối vào tải thuần trở không bức xạ 50 W. Khoảng cách thử 3 m có thể được dùng để xác định mức độ thích hợp với các giới hạn quy định tại khoảng cách 30 m (hoặc các khoảng cách khác) với điều kiện:

1.      Sự biến thiên phản xạ mặt đất giữa hai khoảng cách này đã được đánh giá ở các tần số quan tâm tại khoảng cách đo, hoặc

2.      Hệ số hiệu chỉnh 5 dB được cộng vào giới hạn phát xạ lý thuyết để tính cả các phản xạ mặt đất trung bình.

Cường độ trường bức xạ (V/m) thay đổi tỷ lệ nghịch với khoảng cách cho nên kết quả phép đo thực hiện với khoảng cách thử nghiệm 3 m chia cho 10 cho ta giá trị tương đương khi thực hiện phép đo với khoảng cách thử nghiệm 30 m đối với cùng EIRP (Công suất bức xạ đẳng hướng tương đương). Cường độ trường tại khoảng cách 30 m theo đơn vị V/m có thể được tính từ EIRP bằng công thức sau:

mV/m tại 30 m = 5773,5 ´ 10EIRP(dBm)/20

2.5.1.6. Các bước đo tín hiệu bức xạ

Các tín hiệu bức xạ mức cao phải được đo trong phạm vi 30 m hoặc 3 m theo các bước sau:

1.      Đối với mỗi tín hiệu bức xạ quan sát được, điều chỉnh lên xuống ăng ten dò để có được các chỉ số lớn nhất trên đồng hồ đo cường độ trường với ăng ten phân cực ngang. Sau đó quay bàn quay để đạt được chỉ số lớn nhất. Lặp lại quá trình điều chỉnh lên xuống ăng ten và quay bàn quay cho tới khi nhận được tín hiệu rõ nhất. Ghi lại chỉ số lớn nhất này.

2.      Làm lại bước 1 đối với mỗi tín hiệu bức xạ quan sát được với ăng ten phân cực đứng.

3.      Tháo thiết bị đang được thử và thay bằng ăng ten nửa bước sóng. Tâm của ăng ten nửa bước sóng này nên được đặt cùng vị trí với tâm của thiết bị đang được kiểm tra.

4.      Nối ăng ten nửa bước sóng vào một máy phát tín hiệu qua cáp không bức xạ thay thế cho thiết bị kiểm tra. Với các ăng ten phân cực ngang tại hai đầu và với máy phát được điều chỉnh phù hợp với tín hiệu bức xạ quan sát được, điều chỉnh lên xuống ăng ten dò để đọc được chỉ số lớn nhất trên đồng hồ đo cường độ trường. Điều chỉnh mức tín hiệu đầu ra của máy phát cho tới khi đọc được chỉ số lớn nhất đã ghi laị trước đó tại các điều kiện này. Ghi lại công suất đầu ra của máy phát.

5.      Lặp lại bước 4 ở trên với cả hai ăng ten phân cực đứng.

6.      Tính công suất vào ăng ten đẳng hướng tham chiếu chuẩn bằng cách:

a.      Trước tiên giảm các thông số đo được trong các bước 4 và 5 ở trên bằng cách lắp bộ suy hao vào cáp nối giữa máy phát và ăng ten, và

b.      Tiếp đến cộng với độ tăng ích của ăng ten nguồn đang dùng bằng với ăng ten đẳng hướng chuẩn. Vì vậy chỉ số thu được là công suất bức xạ đẳng hướng tương đương (EIRP) đối với tín hiệu giả đang được đo.

7.      Lặp lại từ bước 1 tới bước 6 ở trên đối với tất cả các tín hiệu thu được từ thiết bị đang được kiểm tra.

2.5.2. Đo các phát xạ dẫn nguồn điện AC

2.5.2.1. Vị trí thử nghiệm tiêu chuẩn

Địa điểm thử nghiệm phải nằm trên mặt đất bằng, bề mặt dẫn điện có diện tích ít nhất là 2 m2. Mặt bằng thử nghiệm phải được để rộng ra ít nhất là 0,5 m tính từ chân đế của thiết bị được thử nghiệm.

Một mặt dẫn điện thẳng đứng không bắt buộc đối với vị trí thử nghiệm chuẩn (vị trí mở) và bắt buộc đối với các phép đo từ các thiết bị trên bàn đo. Nếu sử dụng mặt dẫn thẳng đứng, diện tích của mặt phẳng này ít nhất phải là 2 m2 và ghép dẫn điện tới mặt bằng tiếp đất tối đa là 1 m dọc theo toàn bộ chiều dài của mặt dẫn thẳng đứng.

2.5.2.2. Khối mạng ổn định trở kháng đường dây (LISN)

LISN được sử dụng cho thiết bị được thử nghiệm trên vị trí thử nghiệm chuẩn và nối trực tiếp với dòng điện lưới, hoặc thiết bị trực tiếp tiêu thụ điện lưới. LISN phải được đặt phía trên hoặc ngay dưới mặt bằng tiếp đất và có tính dẫn điện. Dòng điện nối giữa nguồn điện và LISN được sử dụng để giảm mức độ tạp âm xung quanh đường điện lưới.

2.5.2.3. Các phép đo tại vị trí thử nghiệm chuẩn

a) Thiết bị đặt đứng trên sàn

Thiết bị đặt đứng trên sàn phải được đặt trực tiếp trên mặt phẳng đất dẫn điện. Nếu dùng một mặt phẳng dẫn điện thẳng đứng thì thiết bị được thử nghiệm phải đặt cách đó 40 cm. Tất cả các vật dẫn điện khác (bao gồm cả LISN) phải được đặt cách xa tối thiểu là 80 cm đối với bất kỳ bề mặt nào của thiết bị được thử nghiệm.

b) Thiết bị đặt trên bàn

Thiết bị đặt trên bàn phải được đặt trên một bệ không dẫn điện, chiều dài có kích thước khoảng 1,5 m, bàn đặt thiết bị được đặt ở phía trên mặt bằng tiếp đất khoảng cách là 80 cm. Thiết bị được thử nghiệm phải đặt cách bề mặt dẫn đứng là 40 cm, còn tất cả các vật dẫn điện khác phải được đặt cách xa bất kỳ bề mặt nào của thiết bị được thử nghiệm ít nhất là 80 cm.

c) Thủ tục đo

Một máy đo tạp âm vô tuyến điện sử dụng bộ tách sóng ở mức cận đỉnh dùng để đo tạp âm vô tuyến điện giữa mỗi dây điện và dây đất. Mỗi dây điện phải được đo kiểm một cách riêng rẽ với tất cả các điểm nối không dùng của LISN được kết cuối bằng tải thuần trở 50 W. Dây đất (dây an toàn) của thiết bị được thử nghiệm phải được nối vào nguồn điện thông qua LISN. Các bộ ghép nối giữa ổ cắm nguồn LISN và thiết bị được thử nghiệm dài không quá 20 cm.

Thiết bị được thử nghiệm phải được đo kiểm ở các chế độ hoạt động khác nhau với các đường cáp định hướng. Mức các phát xạ phải được ghi lại đối với mỗi chế độ hoạt động, cáp định hướng làm tăng tối đa mức độ tạp âm vô tuyến. Kỹ thuật tăng tối đa độ tạp âm vô tuyến phải được lặp lại đối với các phép đo để thực hiện các phép đo trên mỗi dây điện.

d) Khoảng tần số đo

Khi đo các phát xạ dẫn dòng điện xoay chiều, các phép đo phải được thực hiện trong khoảng tần số giữa 450 kHz và 30 MHz.

2.5.2.4. Thực hiện phép đo tại nơi sử dụng thiết bị hoặc xưởng chế tạo

Đối với thiết bị không thể đo kiểm được tại địa điểm thử nghiệm chuẩn (vị trí mở), các phát xạ dẫn dòng điện xoay chiều có thể đo ngay tại vị trí sử dụng thiết bị hoặc tại xưởng chế tạo.

2.6. Các điều kiện tiêu chuẩn cho thử nghiệm

2.6.1. Thiết bị mẫu chuẩn

2.6.1.1. Thiết bị cơ bản

Thiết bị phải được lắp rắp và bất cứ sự điều chỉnh cần thiết nào phải được thực hiện theo hướng dẫn của nhà sản xuất đối với chế độ hoạt động yêu cầu. Khi có các chế độ thay thế, thiết bị phải được lắp ráp và điều chỉnh theo các hướng dẫn phù hợp. Tập hợp đầy đủ các phép đo phải được thực hiện đối với từng chế độ hoạt động.

2.6.1.2. Các phụ kiện kèm theo

Trong quá trình đo kiểm, thiết bị trạm gốc có thể bao gồm cả phụ kiện kèm theo nếu các phụ kiện này thường được dùng trong quá trình hoạt động của thiết bị thử. Các phụ kiện kèm theo có thể bao gồm nguồn cung cấp, vỏ máy, các bộ ghép ăng ten, các bộ ghép nhiều đầu của máy thu...

2.6.2. Điều kiện môi trường thử nghiệm chuẩn

Các phép đo trong điều kiện môi trường chuẩn sẽ phải được thực hiện trong tổ hợp của các điều kiện sau:

- Nhiệt độ: +150C đến +350C;

- Độ ẩm tương đối: 45% đến 75%;

- Áp suất không khí: 860 mbar đến 1060 mbar.

Nếu muốn, các kết quả đo có thể được hiệu chỉnh bằng cách tính toán về các nhiệt độ đối chiếu chuẩn ở 250C và áp suất đối chiếu chuẩn ở 1013 mbar.

2.6.3. Điều kiện chuẩn về nguồn sơ cấp

2.6.3.1. Những điều kiện chung

Những điện áp chuẩn sử dụng trong phép thử phải là những điện áp đã được các nhà sản xuất chỉ rõ như các giá trị cực đại, thông thường và cực tiểu. Điện áp không được vượt quá ±2% so với giá trị điện áp chuẩn trong loạt phép đo tiến hành trên cùng thiết bị.

2.6.3.2. Điện áp một chiều chuẩn được cấp từ ắc qui nạp

Điện áp một chiều chuẩn (hay danh định) do nhà sản xuất chỉ ra phải ngang bằng với điện áp chuẩn của bộ ắc qui được dùng. Điện áp này được tính bằng cách nhân giá trị điện áp của một pin với số lượng pin của bộ ắc qui trừ đi giá trị suy hao trung bình trên cáp nguồn do nhà sản xuất xác định như là giá trị danh định (hoặc tương ứng) trong điều kiện lắp đặt quy định trước. Do ắc qui nạp có thể ở hoặc không ở chế độ nạp điện và thực tế có thể đang ở chế độ phóng điện khi thiết bị hoạt động, nhà sản xuất phải thực hiện phép thử thiết bị ở điện áp cao hoặc thấp định trước so với điện áp chuẩn. Điện áp thử phải không lệch quá ±2% so với các giá trị điện áp chuẩn trong loạt phép thử tiến hành trên cùng một thiết bị.

2.6.3.3. Điện áp và tần số của nguồn xoay chiều chuẩn

Đối với các thiết bị hoạt động bằng nguồn xoay chiều, điện áp đo thử xoay chiều chuẩn phải bằng với điện áp danh định được nhà sản xuất chỉ ra. Nếu thiết bị được cung cấp bằng nhiều nguồn vào khác nhau, thì phải sử dụng nguồn danh định đã được chỉ định. Tần số đo thử chuẩn và điện áp đo thử phải không được lệch khỏi giá trị danh định quá ±2%.

Thiết bị phải hoạt động mà không suy giảm chất lượng với điện áp vào biến động tới ±10%, và phải duy trì độ ổn định tần số máy phát khi điện áp vào biến động tới ±15%. Dải tần số của nguồn mà thiết bị hoạt động phải được nhà sản xuất chỉ rõ.

2.6.4. Thiết bị kiểm tra chuẩn

2.6.4.1. Thiết bị mô phỏng kênh

Thiết bị mô phỏng kênh phải hỗ trợ các thông số kênh như sau:

·           Tất cả các đường truyền suy giảm độc lập với nhau.

·           Mô hình suy giảm là Rayleigh. Hàm phân bố xác xuất của công suất của mức công suất tín hiệu P, F(P), là:

Trong đó P là mức công suất tín hiệu và Pave là mức công suất trung bình.

·           Tỷ lệ xuyên mức L(P):

Trong đó fd là độ lệch tần số Doppler do tốc độ của xe mô phỏng và được tính như sau:

Trong đó fc là tần số sóng mang, v là tốc độ của di chuyển của xe và c là tốc độ ánh sáng trong chân không.

·           Mật độ phổ công suất S(f):

·           Hệ số tự tương quan của sự liên tục về pha đối với sự không gián đoạn của 2p, r(t) là:

Trong đó J0() là hàm Bessel bậc 0 của thứ hạng đầu tiên.

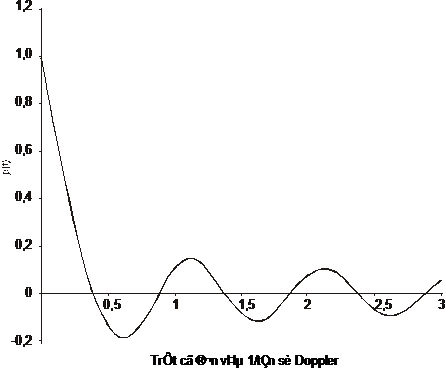

Hệ số tự tương quan này được chỉ ra trong Hình 1.

Hình 1 - Hệ số tự tương quan của pha



Các điều kiện chuẩn và dung sai sau đây của các thông số kênh phải được thiết bị mô phỏng kênh hỗ trợ:

·           Tốc độ của xe v, như chỉ ra trong Bảng 9.

Độ lệch tần Doppler phải là ±5%

·           Hàm phân bố công suất F(P):

1.     Dung sai phải nằm trong phạm vi ±1 dB của giá trị tính toán, đối với các mức công suất từ trên 10 dB đến dưới 20 dB so với mức công suất trung bình.

2.     Dung sai phải nằm trong phạm vi ±5 dB của giá trị tính toán, đối với các mức công suất từ dưới 20 dB đến dưới 30 dB so với mức công suất trung bình.

·           Tỉ lệ xuyên mức:

Dung sai phải nằm trong phạm vi ±10 dB của giá trị tính toán, đối với các mức công suất từ trên 3 dB đến dưới 30 dB so với mức công suất trung bình.

·           Mật độ phổ công suất đo được, S(f), xung quanh sóng mang fc:

1.      Tại độ lệch tần số |f - fc| = fd,, mật độ phổ công suất tối đa S(f) phải lớn hơn S(fc) ít nhất là 6 dB.

2.      Đối với độ lệch tần số |f - fc| > 2fd, mật độ phổ công suất tối đa S(f) phải nhỏ hơn S(fc) ít nhất là 30 dB.

·           Tần số mô phỏng Doppler, fd, phải được tính toán từ giá trị S(f) đo được:

·           Hệ số tự tương quan của sự liên tục về pha đối với sự không gián đoạn của 2p đo được, r(t) là:

1.      Tại độ trễ 0,05/fd, r(t) phải là 0,8 ± 0,1.

2.      Tại độ trễ 0,15/fd, r(t) phải là 0,5 ± 0,1.

Thiết bị mô phỏng kênh phải hỗ trợ tất cả các cấu hình được chỉ ra trong Bảng 9.



Bảng 9 - Cấu hình của thiết bị mô phỏng kênh

Cấu hình thiết bị mô phỏng kênh

1

2

3

4

Tốc độ xe (km/h)

3

8

30

100

Số đường truyền

1

2

1

3

Công suất đường truyền 2 (dB)

(So sánh với đường truyền 1)

N/A

0

N/A

0

Công suất đường truyền 3 (dB)

(So sánh với đường truyền 1)

N/A

N/A

N/A

-3

Trễ từ đường truyền 1 tới đầu vào (ms)

0

0

0

0

Trễ từ đường truyền 2 tới đầu vào (ms)

N/A

2,0

N/A

2,0

Trễ từ đường truyền 3 tới đầu vào (ms)

N/A

N/A

N/A

14,5

2.6.4.2. Thiết bị đo chất lượng của dạng sóng

a) Đồng hồ đo Rho

Thiết bị có khả năng thực hiện đo các tham số liên quan đến dạng sóng được sử dụng để đo độ lệch tần số đường lên, độ lệch thời gian của hoa tiêu và khả năng tương thích của dạng sóng.

Có thể dùng nhiều loại thiết bị khác nhau để đo. Thiết bị được sử dụng phải đưa ra kết quả tương ứng với kết quả của phép đo bằng thiết bị có sử dụng các thuật toán sau:

Tín hiệu của phần phát lí tưởng được cho theo công thức:

Trong đó:

wc là tần số góc danh định của sóng mang của tín hiệu

Re(s) biểu diễn phần thực của số phức s

Ri(t) là đường bao phức của kênh mã thứ i lý tưởng, được tính bởi công thức:

Trong đó:

ai là biên độ của kênh mã thứ i.

g(t) là đáp ứng xung đơn vị của bộ lọc phát và bộ cân bằng pha ghép nối nhau được mô tả trong 3.1.3.1.14 của 3GPP2 C.S0002-A-1.

fi,k là pha của chip thứ k đối với kênh mã thứ i tại thời điểm rời rạc tk = k.Tc.

Độ chính xác điều chế là khả năng của phần phát để tạo ra tín hiệu lý tưởng s(t).

Tín hiệu phát thực tế có dạng:

Trong đó:

bi là biên độ của tín hiệu phát thực tế so với tín hiệu lý tưởng của kênh mã thứ i;

ti là độ lệch thời gian của tín hiệu phát thực tế so với thời gian của tín hiệu lý tưởng của kênh mã thứ i;

Dw là độ lệch tần số góc của tín hiệu;

qi là độ lệch pha của tín hiệu phát thực tế so với tín hiệu lý tưởng của kênh mã thứ i, và

Ei(t) là đường bao phức của lỗi của tín hiệu phát thực tế so với tín hiệu lý tưởng của kênh mã thứ i.

Độ lệch tần số góc được tính Dw = 2pDf và độ lệch thời gian t0 của pilot phải đạt được độ chính xác như chỉ ra ở Bảng 10. Các giá trị  được sử dụng để tính bù x(t), bằng cách đưa ra một hệ số hiệu chỉnh thời gian và hệ số nhân phức để tạo ra y(t), một kiểu bù của x(t):

Độ lệch tần số góc  được đổi ra độ lệch tần đo bằng Hz:

Tín hiệu đã được bù, y(t), sẽ được đưa qua một bộ lọc bổ sung để loại bỏ nhiễu giữa các ký hiệu (inter-symbol, ISI) tạo ra bởi bộ lọc phát và bởi bộ cân bằng pha tín hiệu phát so với tín hiệu đầu ra bộ lọc z(t). Đáp ứng xung tổng thể của chuỗi bộ lọc có được từ việc ghép tầng bộ lọc bổ sung với bộ lọc phát lý tưởng và bộ cân bằng phải gần thoả mãn các tiêu chuẩn Nyquist đối với ISI mức 0. Các tiêu chuẩn Nyquist phải lấy xấp xỉ mức 0 của bộ lọc ít nhất thấp hơn 50 dB so với phản hồi tức thời tại các thời điểm lấy mẫu. Dải tần tạp âm của bộ lọc bổ sung dải thấp sẽ thấp hơn 625 kHz.

Tín hiệu đầu ra đã lý tưởng hóa của bộ lọc bù là:

Trong đó:

Độ chính xác điều chế được đo bằng cách xác định phần công suất tại đầu ra bộ lọc bổ sung, z(t), có liên quan đến , tín hiệu hoa tiêu đã được bù. Đầu ra bộ lọc được lấy mẫu tại những điểm quyết định lý tưởng khi máy phát được điều chế chỉ bởi kênh hoa tiêu (kênh mã thứ 0).

Hệ số chất lượng dạng sóng r được xác định:

Ở đây zk = z[k] là mẫu thứ k của tín hiệu đầu ra bộ lọc bổ sung, và  là mẫu tương ứng của tín hiệu ra lý tưởng của bộ lọc bổ sung đối với kênh hoa tiêu.

Độ chính xác điều chế được đo bằng cách sử dụng các mẫu giá trị phức k , z(tk) trong một khoảng thời gian M, tính bằng chip, của ít nhất một nhóm điều khiển công suất và một bộ hoàn chỉnh 512 chip.

Độ chính xác của thiết bị đo chất lượng dạng sóng được chỉ ra ở Bảng 10.



Bảng 10 - Độ chính xác của thiết bị đo chất lượng dạng sóng

Thông số

Ký hiệu

Độ chính xác yêu cầu

Chất lượng dạng sóng

r

±5.10­­-4 từ 0,90 đến 1,0

Độ lệch tần số (không kể những lỗi về thời gian của thiết bị đo)

Df

±10 Hz

Độ lệch đồng bộ thời gian hoa tiêu

t0

±135 ns

b) Thiết bị đo miền mã

Xem định nghĩa các tham số của tín hiệu ở mục a). Thiết bị đo miền mã đánh giá các đại lượng sau:

o    Hệ số công suất miền mã Walsh r0, r1,... , rL-1 (xem định nghĩa ở dưới).

o    Độ lệch thời gian miền mã Walsh so với hoa tiêu Dti, với:

Dti = ti - t0

o    Độ lệch pha miền mã Walsh so với hoa tiêu Dqi, với:

Dqi = qi - q0

o    Độ lệch tần số:

Df = fc - f0

Công suất miền mã được định nghĩa là phần công suất trong z(tk) có liên quan đến mỗi Ri(tk) khi máy phát đang được điều chế theo một dãy ký hiệu mã đã biết. Tín hiệu thực tế được bù độ lệch tần số góc Dw, độ lệch đồng bộ với hoa tiêu t0 và pha của hoa tiêu q0.

Các hệ số công suất miền mã ri được định nghĩa như sau:

   i = 0, 1, 2, ..., L - 1

Trong đó:

Zk được xác định trong 2.6.4.2.a),

L là độ dài hàm Walsh cực đại,

 là mẫu thứ k của tín hiệu đầu ra lý tưởng của bộ lọc bổ sung đối với kênh mã thứ i và N là quãng thời gian đo tính theo đơn vị độ dài Walsh dài nhất, độ dài này tối thiểu phải là một nhóm điều khiển công suất và một bộ hoàn chỉnh 512 chip.

Độ lệch thời gian miền mã ti và các độ lệch pha qi phải được xác định bằng cách tạo ra tín hiệu tham chiếu:

và tìm các giá trị ước tính  và để cực tiểu hóa tổng lỗi bình phương:

Trong đó:

Zk = z(tk) là đầu ra của bộ lọc bổ sung tại thời điểm lấy mẫu thứ k.

Độ chính xác của thiết bị đo miền mã được cho trong Bảng 11 đối với kiểu kiểm tra trạm gốc danh định (xem 2.6.5.2).



Bảng 11 - Độ chính xác của thiết bị đo miền mã

Thông số

Ký hiệu

Độ chính xác yêu cầu

Hệ số công suất miền mã

ri

±5.10-4 từ 5.10-4đến 1,0

Độ lệch tần số (không kể những lỗi về thời gian của thiết bị đo)

Df

±10 Hz

Độ lệch về thời gian miền mã so với hoa tiêu

Dti

±10 ns

Độ lệch pha miền mã so với hoa tiêu

Dqi

±0,01 radian

2.6.4.3. Thiết bị di động mô phỏng

Thiết bị di động mô phỏng phải phù hợp với 3GPP2 C.S0002-A-1 và C.S0011-A. Thiết bị di động mô phỏng phải hỗ trợ dịch vụ tùy chọn 2, 9 và 55 của 3GPP2 C.S0013-A và dịch vụ tùy chọn 32 của 3GPP2 C.S0026 và có thể hỗ trợ dịch vụ tùy chọn 54 của 3GPP2 C.S0025.

Có thể ngắt điều khiển công suất mạch vòng kín đường xuống trong thiết bị di động mô phỏng. Việc này bao gồm các lệnh điều khiển công suất mạch vòng kín đường xuống gửi trên phân kênh điều khiển công suất đường lên và trên kênh điều khiển công suất chung. Khi ngắt điều khiển công suất mạch vòng kín, có thể đặt công suất phát của thiết bị di động mô phỏng ở bất kỳ mức cố định nào với độ phân giải ±0,1 dB trên toàn dải động.

Thiết bị di động mô phỏng phải có một chương trình kiểm tra điều khiển công suất. Chức năng của chương trình này là quay vòng công suất phát. Sự chuyển đổi công suất ra phải tương ứng với những đường nhóm điều khiển công suất như định nghĩa ở 6.1 của 3GPP2 C.S0002-A-1. Thiết bị còn phải đảm bảo tín hiệu chuẩn đồng bộ tương ứng với sự luân phiên công suất và có thể phải đảm bảo giá trị của của các bit điều khiển công suất thu được trên đường lên. Khoảng thời gian từ giữa hai mức công suất cao và thấp ít nhất phải là 5 ms (4 nhóm điều khiển công suất).

Khi đo thử các cấu hình vô tuyến từ 3 đến 6 (2.1.2 và 2.1.3), thiết bị di động mô phỏng phải sử dụng các giá trị ở Bảng độ lợi tượng trưng kênh chung hướng xuống danh định và Bảng độ lợi tượng trưng danh định đường xuống, được chỉ ra tương ứng trong 2.1.2.3.3.1 và 2.4.2.3.3.2 của 3GPP2 C.S0002-A-1.

2.6.4.4. Bộ tạo AWGN

Bộ tạo AWGN phải đáp ứng các yêu cầu về tính năng tối thiểu như sau:

·           Dải thông tối thiểu 1,8 MHz đối với tốc độ trải phổ 1.

·           Dải tần số: 824 MHz đến 894 MHz; 411 MHz đến 484 MHz; 1920 đến 1980 MHz.

·           Độ phân giải tần số: 1 kHz.

·           Độ chính xác tín hiệu đầu ra: ±2 dB đối với những mức ra ³ -80 dB.

·           Độ ổn định tín hiệu đầu ra: 0,1 dB.

·           Dải tín hiệu đầu ra: -20 đến -95 dBm.

·           Độ đồng đều về hệ số khuếch đại: 1,0 dB trên dải thông tối thiểu.

·           Các bộ tạo AWGN phải không tương quan đến nhau và đến tín hiệu phát lý tưởng.

2.6.4.5. Bộ tạo CW

·           Dải tần số đầu ra: có khả năng điều chỉnh trên toàn dải tần số sử dụng đối với lớp dải tần đang kiểm tra.

·           Độ chính xác tần số: ±1ppm.

·           Độ phân giải tần số: 100 Hz.

·           Dải mức ra: -50 dBm đến -10 dBm và tắt.

·           Độ chính xác mức ra: ±1,0 dB.

·           Độ phân giải mức ra: 0,1 dB.

·           Tạp âm pha đầu ra tại mức công suất -20 dBm:

-149 dBc/Hz tại tần số 1 GHz khi đo ở độ lệch 285 kHz (băng 400 và 800 MHz)

-144 dBc/Hz tại tần số 2 GHz khi đo ở độ lệch 655 kHz (băng 2 GHz).

2.6.4.6. Máy phân tích phổ

Máy phân tích phổ phải đảm bảo những tính năng sau:

·           Đo miền tần số với mục đích chung.

·           Đo công suất kênh tích hợp (mật độ phổ công suất ở 1,23 MHz)

Máy phân tích phổ phải đáp ứng các yêu cầu tối thiểu sau:

·           Dải tần số: Có khả năng điều chỉnh trên toàn dải tần số sử dụng.

·           Độ phân giải tần số 1 kHz.

·           Độ chính xác tần số: ±0,2 ppm.

·           Dải động hiển thị: 70 dB

·           Độ trung thực thang đo logarit: ±1 dB trên dải động hiển thị trên.

·           Phạm vi đo biên độ đối với những tín hiệu từ 10 MHz đến 2,6 GHz đối với các băng tần 800 MHz, 450 MHz, hoặc 6 GHz đối với băng tần 2 GHz:

Công suất đo ở độ rộng băng phân giải 30 kHz: -90 đến +20 dBm

Công suất kênh ở độ tích hợp 1,23 MHz: -70 đến +47 dBm.

CHÚ THÍCH: Tải đầu ra RF tiêu chuẩn mô tả trong 2.6.4.8 có thể được sử dụng để đáp ứng điểm công suất cao của các phép đo này.

·           Độ chính xác biên độ tuyệt đối ở các dải tần thu và phát CDMA đối với các phép đo công suất kênh tích hợp 1,23 MHz:

       ±1 dB trên dải -40 dBm đến +20 dBm

       ±1,3 dB trên dải -70 dBm đến +20 dBm.

·           Độ bằng phẳng tương đối: ±1,5 dB trên dải tần số 10 MHz đến hoặc 2,6 GHz đối với các băng tần 800 MHz, 450 MHz, hoặc 6 GHz đối với băng tần 2 GHz.

·           Bộ lọc dải thông phân giải: điều chỉnh đồng bộ hoặc Gaussian (tối thiểu 3 cực) với sự lựa chọn dải thông ở mức 3 dB của 1 MHz, 300 kHz, 100 kHz và 30 kHz.

·           Bộ lọc tín hiệu video tách sóng sau: có khả năng chọn lọc ở các bước 10 Hz từ 100 Hz đến ít nhất 1 MHz.

·           Các phương thức tách sóng: Có thể lựa chọn tách sóng theo đỉnh hoặc theo mẫu.

·           Trở kháng đầu vào RF: danh định là 50 W.

2.6.4.7. Đồng hồ đo công suất trung bình

Đồng hồ đo công suất phải đảm bảo có các tính năng sau:

·           Đo công suất trung bình.

·           Tách sóng RMS đúng đối với cả hai tín hiệu hình sin và không hình sin.

·           Công suất tuyệt đối ở các đơn vị đo tuyến tính (watt) và logarit (dBm).

·           Độ lệch công suất tương đối đo bằng các đơn vị dB và %.

·           Tự động đánh giá và tự động về 0.

·           Lấy giá trị trung bình nhiều lần đọc.

Đồng hồ đo công suất phải đáp ứng các yêu cầu thực hiện tối thiểu như sau:

·           Dải tần đo 10 MHz đến hoặc 1 GHz đối với các băng tần 800 MHz, 450 MHz hoặc đến 2 GHz đối với băng tần 2 GHz.

·           Dải công suất đo: -70 dBm (100 pW) đến +47 dBm (50W).

Có thể yêu cầu các bộ cảm biến khác nhau để đảm bảo một cách tối ưu dải công suất đo. Tải RF đầu ra được mô tả trong 6.4.8 có thể được sử dụng để đáp ứng điểm đo công suất cao của các phép đo này.

·           Độ chính xác công suất tuyệt đối và tương đối: ±0,2 dB (5%)

Không kể các lỗi của bộ cảm biến và bất đối xứng nguồn (VSWR), lỗi về 0 (lỗi này rất đáng kể tại điểm cận dưới của giới hạn cảm biến) và lỗi tuyến tính nguồn (lỗi này rất đáng kể tại điểm cận trên của giới hạn cảm biến).

·           Độ phân giải đo công suất: Có thể lựa chọn giữa 0,1 và 0,01 dB.

·           Bộ cảm biến VSWR: 1,15:1.

2.6.4.8. Tải RF đầu ra

Đầu ra máy phát trạm gốc phải được nối đến thiết bị hoặc thiết bị di động mô phỏng bằng các phương tiện phù hợp. Các phương tiện này phải không có khả năng bức xạ và suy hao liên tục công suất ra của máy phát. Bộ cảm biến VSWR được máy phát nhận biết trên dải tần 1,23 MHz tập trung tại tần số phát danh định khi đo kiểm phải nhỏ hơn 1,1:1.

Tín hiệu máy phát trạm gốc có thể được kết cuối và lấy mẫu trên tải giả, suy hao, bộ đấu nối hoặc kết hợp các bộ phận trên.

2.6.5. Thiết lập sơ đồ chức năng đo

2.6.5.1. Sơ đồ chức năng

Hình 2 - Sơ đồ phép đo độ nhạy





Hình 3 - Sơ đồ phép đo suy giảm độ nhạy trạm gốc

Hình 4 - Sơ đồ phép đo đáp ứng giả xuyên điều chế







Hình 5 - Sơ đồ phép đo chất lượng dạng sóng







Hình 6 - Sơ đồ phép đo công suất theo mã ở chế độ phát không phân tập



Hình 7 - Sơ đồ phép đo công suất theo mã ở chế độ phát phân tập





Hình 8 - Sơ đồ phép đo nhiễu xuyên điều chế giữa các trạm gốc





Hình 9 - Sơ đồ đo độ chọn lọc kênh lân cận của trạm gốc



2.6.5.2. Các cách đo kiểm đối với trạm gốc

Đối với các phép đo thiết bị trạm gốc yêu cầu nhiều kênh mã đồng thời ở chế độ làm việc, sử dụng cấu hình đo kiểm được cho trong Bảng 12. Bảng 13 được sử dụng cho các phép đo thiết bị trạm gốc phát phân tập yêu cầu nhiều kênh mã đồng thời ở chế độ làm việc.

Nếu sử dụng một số kênh lưu lượng khác nhau, sự phân chia công suất phải theo Bảng 14, trừ khi có quy định khác.

Trong các Bảng 12, 13 và 14 hệ số công suất cho kênh lưu lượng phải bao gồm cả các bit điều khiển công suất.



Bảng 12 - Các kiểu đo kiểm trạm gốc, dùng đối với đường chính

Loại kênh

Số kênh

Hệ số công suất (lần)

Hệ số công suất (dB)

Ghi chú

Hoa tiêu đi

1

0,2000

-7,0

Kênh mã w0128

Đồng bộ

1

0,0471

-13,3

Kênh mã w3264; tỷ lệ 1/8

Nhắn tin

1

0,1882

-7,3

Kênh mã w164; chỉ đối với tốc độ cao nhất

Lưu lượng

6

0,09412

-10,3

Những ấn định kênh mã biến đổi được; chỉ đối với tốc độ cao nhất



  Bảng 13 - Các kiểu đo kiểm trạm gốc, dùng đối với đường phân tập phát

Loại kênh

Số kênh

Hệ số công suất (lần)

Hệ số công suất (dB)

Ghi chú

Hoa tiêu phân tập phát

1

0,2000

-7,0

Kênh mã w16128

Thông tin

1

0,09412

-10,3

Những ấn định kênh mã biến đổi được; chỉ đối với tốc độ cao nhất



Bảng 14 - Các kiểu đo kiểm trạm gốc, dạng chung

Loại kênh

Công suất tương ứng

Hoa tiêu

0,2 tổng công suất (tính theo lần)

Đồng bộ + Nhắn tin + Lưu lượng

Phần còn lại (0,8) tổng công suất

Đồng bộ

Thấp hơn 3 dB so với kênh thông tin cơ sở; tỷ lệ 1/8

Nhắn tin

Lớn hơn 3 dB so với kênh thông tin cơ sở; chỉ đối với tốc độ cao nhất

Lưu lượng

Bằng công suất trên một kênh thông tin cơ sở; chỉ đối với tốc độ cao nhất

2.6.5.3. Các chú thích chung

Các chú thích sau đây áp dụng cho tất cả các phép đo CDMA:

1.      Trừ khi có quy định khác, cấu hình đo kiểm phải sử dụng các tham số trạm gốc danh định đã được các nhà sản xuất trạm gốc cho trước.

2.      Các trường thông báo mào đầu phải là những trường cần cho các hoạt động bình thường của thiết bị di động và trạm gốc ngoại trừ các trường hợp riêng dưới đây hoặc trong phép đo đặc biệt.

Các giá trị trường đặc biệt của Bản tin các tham số truy nhập nâng cao:

Trường

Giá trị (theo số thập phân)

NUM_MODE_SELECTION_ENTRIES

0 (chỉ có một kiểu truy nhập đã xác định)

ACCESS_MODE

0 (kiểu truy nhập cơ bản)

RLGAIN_COMMON_PILOT

0 (0 dB)

NUM_MODE_PARAM_REC

0 (chỉ có những bản ghi tham số cụ thể kiểu truy nhập cơ bản)

APPLICABLE_MODES

1 (các tham số cho kiểu truy nhập cơ bản)

EACH_NOM_PWR

0 (0 dB)

EACH_INIT_PWR

0 (0 dB)

EACH_PWR_STEP

0 (0 dB)

EACH_NUM_STEP

4 (5 lần dò cho 1 chuỗi)

EACH_ACCESS_THRESH

63 (ngắt có hiệu quả phát hiện ngưỡng hoa tiêu)

EACH_SLOT_OFFSET1

0 (không có sai lệch)

EACH_SLOT_OFFSET2

0 (không có sai lệch)

NUM_EACH_BA

1 (một kênh truy nhập nâng cao)

EACH_BA_RATES_SUPPORTED

0 (9600 bit/s, cỡ khung 20 ms)

2.6.6. Chu kỳ làm việc tiêu chuẩn

Máy phát phải có khả năng hoạt động liên tục ở công suất được coi như đầy đủ trong một chu kỳ 24 giờ. Thiết bị phải hoạt động với tất cả các tham số làm việc của máy phát và máy thu mà nó có đáp ứng trong và sau chu kỳ 24 giờ.

2.6.7. Đo tỷ lệ lỗi khung

Tỷ lệ lỗi khung được tính như sau:




FER = 1 –



Lớp vật lý cho phép các khung kênh lưu lượng đường lên ở nhiều tốc độ. Khi giải điều chế kênh cơ sở đường lên, các máy thu phải xác định cả tốc độ truyền của mỗi khung và các nội dung của nó.

Do các đặc tính kỹ thuật này, một lỗi khung kênh lưu lượng đường lên được xác định hoặc như là một lỗi xác định tốc độ hoặc lỗi nội dung. Tỷ lệ lỗi khung kênh lưu lượng đường lên chỉ được tính đối với các khung làm việc, theo công thức sau:



                   FERX = 1 –



Dịch vụ tùy chọn đấu vòng, dịch vụ tùy chọn Markov, dịch vụ tùy chọn số liệu kiểm tra (xem 1.3) cung cấp các phương tiện thuận lợi cho việc đo tỷ lệ lỗi gói của một tuyến với giả thiết rằng tuyến khác đang hoạt động với tỷ số Eb/N0 cao. Trong khi tiến hành các phép đo kiểm giải điều chế kênh lưu lượng đường lên của trạm gốc tín hiệu báo hiệu có thể bị ngắt, trong trường hợp đó tỷ lệ lỗi gói được xác định giống như tỷ lệ lỗi khung kênh lưu lượng đường lên.

2.6.8. Các giới hạn về độ tin cậy

Một số phép đo kiểm trong Quy chuẩn này bao gồm các giới hạn về độ tin cậy. Các yêu cầu được đưa ra dưới dạng mức độ tin cậy mà với mức độ tin cậy này tỷ lệ lỗi của thiết bị đang đo kiểm sẽ nằm dưới những giá trị cực đại xác định.

Việc đo kiểm độ tin cậy tỷ lệ lỗi một cách chuẩn mực đòi hỏi các giá trị Eb/N0 cao hơn các giá trị mong muốn. Các giá trị Eb/N0 cụ thể được chọn để cho phép các nhà sản xuất tiến hành các phép đo kiểm định kỳ đối với các mức độ tin cậy cụ thể.

Bất kỳ quy trình thống kê tin cậy nào có thể được sử dụng để thiết lập mức độ tin cậy. Các phép đo kiểm có thể hoặc là một bên hoặc hai bên. Chúng cũng có thể hoặc với độ dài cố định hoặc độ dài thay đổi. Quy trình phải thoả mãn những yêu cầu sau:

·           Phải thực hiện một thủ tục thiết lập. Thủ tục này bao gồm:

-            Chỉ tiêu kỹ thuật về độ dài đo kiểm cực đại và cực tiểu.

-            Các tiêu chí để kết thúc sớm.

·           Phải xác lập các tiêu chí mục tiêu đạt - không đạt.

·           Phải chỉ rõ các bước cần tiến hành để thực hiện lại phép đo trong trường hợp có lỗi.

Sự tương quan về lỗi giữa các phép thử, có thể xuất hiện trong các phép đo lỗi khung trong điều kiện pha đinh chậm, cần phải được tính đến. Ngoài sự biến động về thống kê trong các phép đo, các lỗi hệ thống do các sai số của thiết bị đo và việc hiệu chuẩn cần được xem xét để xác định các kết quả đo.

Một thủ tục được chấp nhận được chỉ ra dưới đây. Thực hiện các phép thử Bernoulli độc lập, trong đó kết quả của mỗi phép thử được phân loại hoặc là “lỗi” hoặc là “không lỗi”. Giới hạn tỷ lệ lỗi là llim và Mức độ tin cậy được yêu cầu là C.

1.      Chọn một độ dài đo kiểm phù hợp dưới dạng một số lượng lỗi cực đại, Kmax. Giá trị chính xác không phải là quyết định, nhưng phải đủ lớn để chắc chắn rằng các thiết bị đã kiểm tra là đạt với xác suất rất cao. Xác suất này phụ thuộc vào tỷ số tỷ lệ dự kiến l/llim giữa tỷ lệ lỗi dự kiến và giới hạn tỷ lệ lỗi quy định. Các giá trị của Kmax nằm trong khoảng 30 - 100 là phù hợp với các số dự trữ trong Quy chuẩn này.

2.      Tiến hành Nmax, hoặc nhiều hơn, phép thử trong các điều kiện đo thử quy định, ở đây:

Nmax =

 là phân phốinghịch đảo tương ứng với xác suất P và mức độ linh động n. Bảng 15 đưa ra các Nmax ứng với số lượng lỗi thực tế (K) với độ tin cậy C = 95% và các giá trị. Bảng 16 đưa ra các số liệu Nmax với C = 90%.

3.      Tính toán tỷ lệ lỗi theo kinh nghiệm:

lN = KN/N

và tỷ số tỷ lệ lỗi lN/llim theo kinh nghiệm, ở đây KN là số lỗi trong N phép thử thực tế đã thực hiện.

4.      Nếu tỷ số tỷ lệ lỗi nhỏ hơn giới hạn độ tin cậy:

lN/llim

hay tương đương là:

N >

thì thiết bị đang đo kiểm là đạt; trái lại thiết bị được coi là không đạt.

5.      Nếu thiết bị đang đo kiểm bị coi là không đạt thì lặp lại bước 2-4 hai lần nữa. Nếu thiết bị đạt trong cả hai lần thử riêng biệt thì coi như thiết bị về tổng thể là đạt, nếu không thì thiết bị là không đạt.

Thủ tục này có thể được thay đổi để cho phép kết thúc sớm. Một phép đo kiểm có thể được thực hiện ở mỗi lần thử, hoặc sau một số lần thử. Bước 3 và 4 được thay đổi như sau:

3'.   Sau mỗi lần thử hoặc một số lần thử, tính toán tỷ lệ lỗi theo kinh nghiệm như sau:

lN = KN/N

Với KN là số lỗi tính tới phép thử thứ N hiện tại và bao gồm cả phép thử thứ N, và tính tỷ số tỷ lệ lỗi lN/llim.

4'.   Nếu sau lần thử N, tỷ số tỷ lệ lỗi ít hơn giới hạn độ tin cậy:

lN/llim

hay tương đương là:

N >

thì thiết bị đang đo kiểm được coi là đạt và dừng đo kiểm. Nếu số lần thử đạt đến Nmax thì thiết bị được coi là không đạt và cũng kết thúc đo kiểm.



Bảng 15 - Giới hạn số lần thử N đối với độ tin cậy 95%

K

llim

General

0,5%

1,0%

5,0%

0

599

300

60

3,00/llim

1

599

300

60

3,00/llim

2

949

474

95

4,47/llim

3

1259

630

126

6,30/llim

4

1551

775

155

7,75/llim

5

1831

915

183

9,15/llim

6

2103

1051

210

10,51/llim

7

2368

1184

237

11,84/llim

8

2630

1315

263

13,15/llim

9

2887

1443

289

14,43/llim

10

3141

1571

314

15,71/llim

32

8368

4184

837

41,84/llim

64

15540

7770

1554

77,70/llim

128

29432

14716

2943

147,16/llim

256

56575

28287

5657

282,87/llim



Bảng 16 - Giới hạn số lần thử N đối với độ tin cậy 90%

K

llim

General

10,0%

50,0%

0

24

5

N/A

1

24

5

2,30/llim

2

39

8

3,89/llim

3

54

11

5,32/

4

67

14

6,63/llim

5

80

16

8,00/llim

6

93

19

9,28/llim

7

106

22

10,53/llim

8

118

24

11,77/llim

9

130

26

13,00/llim

10

143

29

14,21/llim

32

395

79

39,43/llim

64

745

149

74,44/llim

128

1427

286

142,70/llim

256

2768

554

276,71/llim



3. QUY ĐỊNH VỀ QUẢN LÝ

Các thiết bị trạm gốc thông tin di động sử dụng công nghệ đa truy nhập phân chia theo mã CDMA 2000-1x phải tuân thủ các quy định kỹ thuật trong Quy chuẩn này.



4. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

Các tổ chức, cá nhân liên quan có trách nhiệm thực hiện chứng nhận hợp quy và công bố hợp quy các thiết bị trạm gốc thông tin di động sử dụng công nghệ đa truy nhập phân chia theo mã CDMA 2000-1x và chịu sự kiểm tra của cơ quan quản lý nhà nước theo các quy định hiện hành.



5. TỔ CHỨC THỰC HIỆN

5.1. Cục Quản lý chất lượng Công nghệ thông tin và Truyền thông và các Sở Thông tin và Truyền thông có trách nhiệm tổ chức hướng dẫn, triển khai quản lý các thiết bị trạm gốc thông tin di động sử dụng công nghệ đa truy nhập phân chia theo mã CDMA 2000-1x theo Quy chuẩn này.

5.2. Quy chuẩn này được áp dụng thay thế Tiêu chuẩn ngành TCN 68-233:2005 “Thiết bị trạm gốc thông tin di động CDMA 2000-1x - Yêu cầu kỹ thuật”.

5.3. Trong trường hợp các quy định nêu tại Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.

Tìm kiếm

Thông tin Quy chuẩn QCVN14:2010/BTTTT
Loại văn bảnQuy chuẩn
Số hiệuQCVN14:2010/BTTTT
Cơ quan ban hành
Người ký***
Lĩnh vựcĐiện - điện tử
Ngày ban hành30/07/2010
Ngày hiệu lực...
Tình trạng hiệu lựcKhông xác định
Cập nhật11 năm trước
