Quy chuẩn kỹ thuật quốc gia QCVN 21:2010/BGTVT/SĐ2:2014 về quy phạm phân cấp và đóng tàu biển vỏ thép- Sửa đổi lần 2:2014

SỬA ĐỔI 2:2014 QCVN 21:2010/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

Sửa đổi 2:2014

National Technical Regulation on Rules for the Classification and Construction of Sea-going Steel Ships

Amendment No. 2:2014



Lời nói đầu

QCVN 21:2010/BGTVT (Quy chuẩn kỹ thuật quốc gia Quy phạm phân cấp và đóng tàu biển vỏ thép) đã được Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 12/2010/TT-BGTVT ngày 21 tháng 4 năm 2010.

Sửa đổi 1:2013 QCVN 21:2010/BGTVT đã được Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 05/2013/TT-BGTVT ngày 02 tháng 5 năm 2013.

Sửa đổi 2:2014 QCVN 21:2010/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 82/2014/TT-BGTVT ngày 30 tháng 12 năm 2014.

Sửa đổi 2:2014 QCVN 21:2010/BGTVT chỉ bao gồm các nội dung sửa đổi, bổ sung của QCVN 21:2010/BGTVT và Sửa đổi 1:2013 QCVN 21:2010/BGTVT. Những nội dung không được nêu trong Sửa đổi 2:2014 QCVN 21:2010/BGTVT thì áp dụng theo QCVN 21:2010/BGTVT và Sửa đổi 1:2013 QCVN 21:2010/BGTVT.



QUY CHUẨN KỸ THUẬT QUỐC GIA QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

National Technical Regulation on Rules for the Classification and Construction of Sea-going Steel Ships

SỬA ĐỔI 2:2014

MỤC LỤC

I QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh và đối tượng áp dụng..................................................................

II QUY ĐỊNH KỸ THUẬT

PHẦN 1A QUY ĐỊNH CHUNG VỀ HOẠT ĐỘNG GIÁM SÁT KỸ THUẬT

Chương 1 Quy định chung...........................................................................................

1.2 Định nghĩa/Giải thích.................................................................................................

Chương 2 Quy định về phân cấp..................................................................................

2.1 Quy định chung........................................................................................................

2.2 Duy trì cấp tàu..........................................................................................................

Chương 3 Kiểm tra và cấp giấy chứng nhận theo Công ước quốc tế............................

3.2 Giấy chứng nhận và hiệu lực của Giấy chứng nhận....................................................

Chương 4 Giám sát kỹ thuật.........................................................................................

4.1 Quy định chung........................................................................................................

Chương 5 Hồ sơ kỹ thuật..............................................................................................

5.1 Hồ sơ thiết kế trình duyệt..........................................................................................

PHẦN 1B QUY ĐỊNH CHUNG VỀ PHÂN CẤP TÀU

Chương 1 Quy định chung...........................................................................................

1.1 Kiểm tra...................................................................................................................

1.3 Giải thích từ ngữ......................................................................................................

1.4 Chuẩn bị kiểm tra và các vấn đề khác........................................................................

Chương 2 Kiểm tra phân cấp........................................................................................

2.1 Kiểm tra phân cấp trong đóng mới............................................................................

2.2 Kiểm tra phân cấp tàu không có giám sát của Đăng kiểm trong đóng mới...................

2.3 Thử nghiêng và thử đường dài..................................................................................

2.4 Thử chở hàng...........................................................................................................

Chương 3 Kiểm tra hàng năm.......................................................................................

3.2 Kiểm tra hàng năm thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng...................

Chương 4 Kiểm tra trung gian......................................................................................

4.2 Kiểm tra trung gian thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng.............

Chương 5 Kiểm tra định kỳ...........................................................................................

5.1 Quy định chung........................................................................................................

5.2 Kiểm tra định kỳ thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng.......................

Chương 8 Kiểm tra trục chân vịt và trục trong ống bao trục..........................................

8.1 Kiểm tra trục chân vịt và trục trong ống bao trục........................................................

PHẦN 2A KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU DÀI TỪ 90 MÉT TRỞ LÊN

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

Chương 11 Vách kín nước............................................................................................

11.3 Cửa kín nước

Chương 18 Miệng khoang, miệng buồng máy và các lỗ khoét khác ở boong................

18.1 Quy định chung......................................................................................................

18.2 Miệng khoang.........................................................................................................

Chương 23 Tráng xi măng và sơn.................................................................................

23.2 Sơn.......................................................................................................................

Chương 25 Trang thiết bị..............................................................................................

25.1 Thiết bị lái...............................................................................................................

25.2 Trang thiết bị..........................................................................................................

Chương 27 Tàu dầu......................................................................................................

27.7 Các chi tiết kết cấu.................................................................................................

Chương 29 Tàu hàng rời...............................................................................................

29.1 Quy định chung......................................................................................................

Chương 30 Tàu công-te-nơ...........................................................................................

30.2 Độ bền dọc............................................................................................................

30.3 Kết cấu đáy đôi......................................................................................................

30.4 Kết cấu mạn kép.....................................................................................................

30.6 Kết cấu boong........................................................................................................

Chương 33 Phương tiện tiếp cận..................................................................................

33.2 Các yêu cầu riêng đối với các tàu dầu và tàu hàng rời..............................................

PHẦN 2B KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU DÀI TỪ 20 MÉT ĐẾN DƯỚI 90 MÉT

Chương 1 Quy định chung...........................................................................................

1.1 Phạm vi áp dụng và thay thế tương đương...............................................................

1.3 Vật liệu, kích thước, mối hàn và liên kết mút của cơ cấu.............................................

Chương 11 Vách kín nước............................................................................................

11.3 Cửa kín nước.........................................................................................................

Chương 17 Miệng khoang, miệng buồng máy và các lỗ khoét khác ở boong................

17.1 Quy định chung......................................................................................................

17.2 Miệng khoang.........................................................................................................

Chương 19 Mạn chắn sóng, lan can, bố trí thoát nước, cửa hàng hóa và các cửa tương tự khác, lỗ khoét ở mạn, ống thông gió và cầu boong................................................................................................

19.6 Ống thông gió........................................................................................................

Chương 20 Ván sàn, ván thành, tráng xi măng và sơn..................................................

20.4 Sơn.......................................................................................................................

Chương 21 Trang thiết bị..............................................................................................

21.1 Thiết bị lái...............................................................................................................

21.2 Thiết bị neo............................................................................................................

Chương 22 Tàu dầu......................................................................................................

22.9 Các chi tiết kết cấu.................................................................................................

Chương 25 Tàu được phân cấp hoạt động ở vùng biển hạn chế...................................

25.1 Quy định chung......................................................................................................

25.3 Kích thước các cơ cấu thân tàu...............................................................................

25.5 Nắp miệng khoang..................................................................................................

25.6 Trang thiết bị..........................................................................................................

25.8 Giảm nhẹ đối với các tàu không hoạt động tuyến quốc tế.........................................

PHẦN 3 HỆ THỐNG MÁY TÀU

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

1.3 Những yêu cầu chung về hệ thống máy tàu................................................................

Chương 2 Động cơ Đi-ê-den.........................................................................................

2.6 Thử nghiệm..............................................................................................................

Chương 6 Hệ trục.........................................................................................................

6.2 Vật liệu, kết cấu và độ bền........................................................................................

Chương 10 Bình chịu áp lực.........................................................................................

10.3 Yêu cầu về thiết kế.................................................................................................

Chương 12 Ống, van, phụ tùng ống và máy phụ...........................................................

12.1 Quy định chung......................................................................................................

12.2. Chiều dày ống.......................................................................................................

12.3 Kết cấu các van và phụ tùng ống.............................................................................

Chương 13 Hệ thống đường ống

13.8 Ống đo..................................................................................................................

13.16 Đường ống khí thải...............................................................................................

Chương 14 Hệ thống đường ống của tàu chở hàng lỏng..............................................

14.2 Bơm dầu hàng, hệ thống ống dầu hàng, hệ thống ống trong két dầu hàng v.v...........

Chương 15 Thiết bị lái..................................................................................................

15.1 Quy định chung......................................................................................................

Chương 16 Tời neo và tời chẳng buộc..........................................................................

16.2 Tời neo..................................................................................................................

Chương 18 Điều khiển tự động và điều khiển từ xa......................................................

18.2 Thiết kế hệ thống....................................................................................................

Chương 20 Yêu cầu riêng cho hệ thống máy tàu được lắp đặt trên các tàu có vùng hoạt động hạn chế và các tàu nhỏ.....................................................................................................................................

20.2 Những yêu cầu được sửa đổi.................................................................................

PHẦN 4 TRANG BỊ ĐIỆN

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

Chương 2 Trang bị điện và thiết kế hệ thống................................................................

2.1 Quy định chung........................................................................................................

2.4 Máy quay.................................................................................................................

2.5 Các bảng điện, các bảng phân nhóm và các bảng phân phối......................................

2.7 Khí cụ điều khiển......................................................................................................

2.9 Cáp điện..................................................................................................................

2.13 Thiết bị chiếu sáng..................................................................................................

2.17 Trang bị điện áp cao...............................................................................................

Chương 3 Thiết kế trang bị điện...................................................................................

3.2 Nguồn điện chính và hệ thống chiếu sáng..................................................................

3.3 Nguồn điện sự cố.....................................................................................................

Chương 4 Yêu cầu bổ sung đối với tàu chở hàng đặc biệt...........................................

4.2 Tàu dầu, tàu chở xô khí hóa lỏng và tàu chở xô hóa chất nguy hiểm...........................

Chương 6 Yêu cầu riêng đối với tàu có vùng hoạt động biển hạn chế, tàu nhỏ............

6.1 Quy định chung........................................................................................................

PHẦN 5 PHÒNG, PHÁT HIỆN VÀ CHỮA CHÁY

Chương 3 Các định nghĩa.............................................................................................

3.2 Các định nghĩa.........................................................................................................

Chương 4 Khả năng cháy.............................................................................................

4.2 Bố trí thiết bị dầu đốt, dầu bôi trơn và các dầu dễ cháy khác......................................

4.4 Các quy định khác về các nguồn gây cháy và tính dễ cháy.........................................

4.5 Khu vực hàng của các tàu chở hàng lỏng..................................................................

Chương 5 Nguy cơ phát cháy.......................................................................................

Chương 7 Phát hiện và báo động.................................................................................

7.1 Quy định chung........................................................................................................

7.4 Bảo vệ các buồng máy.............................................................................................

7.5 Bảo vệ các buồng sinh hoạt, buồng phục vụ và trạm điều khiển.................................

Chương 8 Hạn chế sự lan truyền khói...........................................................................

8.3 Thoát khói................................................................................................................

Chương 9 Kết cấu phòng chống cháy...........................................................................

9.2 Vách chống cháy......................................................................................................

9.4 Bảo vệ các cửa khoét trên kết cấu chống cháy..........................................................

9.7 Hệ thống thông gió...................................................................................................

Chương 10 Chữa cháy..................................................................................................

10.2 Hệ thống cấp nước.................................................................................................

10.5 Các thiết bị dập cháy trong buồng máy....................................................................

10.6 Thiết bị dập cháy trong các trạm điều khiển, buồng sinh hoạt và buồng phục vụ........

10.9 Bảo vệ các buồng bơm hàng..................................................................................

10.10 Trang bị cho người chữa cháy...............................................................................

Chương 11 Tính nguyên vẹn kết cấu.............................................................................

11.6 Bảo vệ kết cấu két hàng tránh khỏi áp suất hoặc chân không ...................................

Chương 13 Phương tiện thoát nạn................................................................................

13.2 Các yêu cầu chung.................................................................................................

13.5 Phương tiện thoát nạn từ khoang ro-ro....................................................................

Chương 14 Sẵn sàng hoạt động và duy trì hoạt động...................................................

14.2 Sẵn sàng hoạt động và duy trì hoạt động................................................................

Chương 15 Hướng dẫn huấn luyện và sơ đồ kiểm soát cháy........................................

15.2 Các yêu cầu chung.................................................................................................

Chương 18 Các thiết bị phục vụ cho máy bay lên thẳng...............................................

18.2 Phạm vi áp dụng....................................................................................................

18.4 Thoát nạn...............................................................................................................

18.5 Chữa cháy..............................................................................................................

Chương 19 Chở hàng nguy hiểm..................................................................................

19.3 Những quy định đặc biệt.........................................................................................

Chương 20 Phòng chống cháy các khoang chở ô tô và khoang ro-ro...........................

20.5 Chữa cháy..............................................................................................................

Chương 21 Những yêu cầu đặc biệt đối với các tàu nhỏ và hoạt động ở vùng hạn chế

21.1 Quy định chung......................................................................................................

21.2 Những yêu cầu đặc biệt..........................................................................................

Chương 23 Bảo vệ con người.......................................................................................

23.2 Đặc tính kỹ thuật.....................................................................................................

Chương 24 Bình chữa cháy..........................................................................................

24.1 Quy định chung......................................................................................................

24.2 Đặc tính kỹ thuật.....................................................................................................

Chương 25 Hệ thống chữa cháy cố định bằng khí........................................................

25.2 Đặc tính kỹ thuật.....................................................................................................

Chương 26 Hệ thống chữa cháy cố định bằng bọt........................................................

26.2 Đặc tính kỹ thuật.....................................................................................................

Chương 27 Các hệ thống chữa cháy cố định bằng phun nước áp lực và phun sương nước

27.2 Đặc tính kỹ thuật.....................................................................................................

Chương 28 Hệ thống phát hiện, báo cháy và phun nước tự động.................................

28.2 Đặc tính kỹ thuật.....................................................................................................

Chương 29 Hệ thống phát hiện và báo cháy cố định.....................................................

29.1 Quy định chung......................................................................................................

29.2 Đặc tính kỹ thuật.....................................................................................................

Chương 32 Bơm chữa cháy sự cố cố định....................................................................

32.2 Đặc tính kỹ thuật.....................................................................................................

Chương 33 Bố trí phương tiện thoát nạn......................................................................

33.2 Bề rộng và độ dốc của phương tiện thoát nạn.........................................................

Chương 34 Hệ thống bọt cố định trên boong................................................................

34.2 Đặc tính kỹ thuật.....................................................................................................

PHẦN 6 HÀN

Chương 2 Hàn..............................................................................................................

2.4 Quá trình hàn............................................................................................................

Chương 4 Quy trình hàn và các thông số kỹ thuật liên quan.........................................

4.1 Quy định chung........................................................................................................

4.2 Thử mối hàn giáp mép..............................................................................................

4.4 Thử mối hàn chữ T ngấu toàn bộ...............................................................................

Chương 6 Vật liệu hàn..................................................................................................

6.2 Que hàn để hàn hồ quang bằng tay đối với thép thường, thép có độ bền cao và thép làm việc ở nhiệt độ thấp

6.3 Vật liệu hàn dùng cho hàn tự động thép thường, thép có độ bền cao và thép làm việc ở nhiệt độ thấp

6.4 Vật liệu hàn dùng cho hàn bán tự động thép thường, thép có độ bền cao và thép làm việc ở nhiệt độ thấp

6.5 Vật liệu hàn dùng cho hàn điện xỉ và hàn điện dưới khí bảo vệ...................................

6.6 Vật liệu hàn tự động một phía dùng cho thép thường, thép có độ bền cao và thép làm việc ở nhiệt độ thấp

PHẦN 7A VẬT LIỆU

Chương 1 Quy định chung...........................................................................................

1.5 Đóng dấu mác thép và giấy chứng nhận thử..............................................................

Chương 3 Thép cán......................................................................................................

3.1 Thép cán dùng đóng thân tàu....................................................................................

3.5 Thép cán không gỉ....................................................................................................

3.11 Những quy định bổ sung về tính đồng nhất theo chiều dày của thép.........................

3.12 Những quy định bổ sung đối với đặc tính hạn chế gãy giòn......................................

3.13 Các quy định bổ sung với thép chống ăn mòn dùng cho két dầu hàng......................

Chương 5 Thép đúc......................................................................................................

5.3 Thép đúc không gỉ....................................................................................................

Chương 6 Thép rèn.......................................................................................................

6.1 Thép rèn...................................................................................................................

6.2 Thép rèn không gỉ.....................................................................................................

Chương 8 Hợp kim nhôm.............................................................................................

8.1 Hợp kim nhôm tấm và hình.......................................................................................

PHẦN 7B TRANG THIẾT BỊ

Chương 1 Quy định chung...........................................................................................

1.5 Đóng dấu mác trang thiết bị và giấy chứng nhận thử..................................................

Chương 2 Neo..............................................................................................................

2.1 Neo.........................................................................................................................

Chương 3 Xích.............................................................................................................

3.1 Xích.........................................................................................................................

3.2 Xích giàn khoan........................................................................................................

PHẦN 8A SÀ LAN THÉP

Chương 1 Quy định chung...........................................................................................

1.2 Định nghĩa................................................................................................................

Chương 12 Độ bền dọc.................................................................................................

12.1 Độ bền dọc............................................................................................................

Chương 13 Tôn bao......................................................................................................

13.4 Tôn bao của đoạn mũi và đuôi của sà lan................................................................

13.6 Gia cường cục bộ tôn bao......................................................................................

Chương 19 Trang thiết bị..............................................................................................

19.1 Neo, xích neo và dây cáp........................................................................................

Chương 20 Các máy.....................................................................................................

20.2 Động cơ đốt trong..................................................................................................

20.4 Các thiết bị phụ và hệ thống đường ống..................................................................

20.5 Yêu cầu chung về thiết bị điện.................................................................................

20.6 Nối đất...................................................................................................................

20.7 Bảo vệ thiết bị điện.................................................................................................

20.8 Nguồn năng lượng điện..........................................................................................

20.9 Cáp điện................................................................................................................

20.11 Cơ cấu điều khiển.................................................................................................

20.16 Thử nghiệm..........................................................................................................

Chương 21 Sà lan dạng pông tông...............................................................................

21.2 Kết cấu..................................................................................................................

PHẦN 8B TÀU CÔNG TRÌNH VÀ SÀ LAN CHUYÊN DÙNG

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

1.2 Các định nghĩa.........................................................................................................

Chương 3 Tải trọng thiết kế..........................................................................................

3.2 Tải trọng thiết kế.......................................................................................................

Chương 4 Ổn định........................................................................................................

4.1 Quy định chung........................................................................................................

Chương 5 Vách kín nước..............................................................................................

5.2 Thiết bị đóng kín.......................................................................................................

Chương 9 Trang thiết bị................................................................................................

9.4 Trang thiết bị chuyên dùng........................................................................................

Chương 11 Hệ thống máy.............................................................................................

11.3 Tàu chữa cháy........................................................................................................

Chương 13 Hệ thống máy, trang bị điện v.v... trong các khu vực nguy hiểm.....................

13.1 Quy định chung......................................................................................................

13.2 Hệ thống thông gió.................................................................................................

13.3 Hệ thống máy trong các khu vực nguy hiểm.............................................................

13.4 Trang bị điện trong các khu vực nguy hiểm..............................................................

Chương 14 Phòng chống cháy và phương tiện thoát nạn.............................................

14.5 Các yêu cầu bổ sung đối với các tàu công trình.......................................................

PHẦN 8D TÀU CHỞ XÔ KHÍ HÓA LỎNG

Chương 5 Các bình áp lực để xử lý, hệ thống ống dẫn khí lỏng, hơi và hệ thống ống áp lực

5.4 Chế tạo đường ống và các chi tiết nối.......................................................................

5.6 Yêu cầu về van của hệ thống hàng............................................................................

Chương 9 Kiểm soát môi trường..................................................................................

9.1.2 Giám sát việc thoát khí và làm sạch hơi hàng..........................................................

Chương 18 Yêu cầu vận hành.......................................................................................

18.1 Bản hướng dẫn vận hành........................................................................................

PHẦN 8E TÀU CHỞ XÔ HÓA CHẤT NGUY HIỂM

Chương 1 Quy định chung...........................................................................................

1.2 Định nghĩa sự nguy hiểm...........................................................................................

Chương 3 Bố trí tàu......................................................................................................

3.7 Hệ thống nạp và xả hàng ở mũi hoặc đuôi tàu...........................................................

Chương 4 Biện pháp chứa hàng...................................................................................

4.2 Thiết kế và kết cấu....................................................................................................

Chương 5 Chuyển hàng................................................................................................

5.2 Chế tạo đường ống và các chi tiết nối ống................................................................

Chương 7 Kiểm soát nhiệt độ hàng..............................................................................

7.1 Quy định chung........................................................................................................

Chương 8 Hệ thống thông hơi két hàng và thoát khí.....................................................

8.2 Các kiểu hệ thống thông hơi két................................................................................

8.3 Yêu cầu thông hơi cho từng loại sản phẩm................................................................

8.4 Thoát khí két hàng....................................................................................................

Chương 10 Trang bị điện..............................................................................................

10.1 Quy định chung......................................................................................................

Chương 11 Phòng cháy và chữa cháy...........................................................................

11.1 Quy định chung......................................................................................................

Chương 13 Các dụng cụ đo..........................................................................................

13.1 Đo kiểm tra.............................................................................................................

Chương 15 Yêu cầu đặc biệt.........................................................................................

15.1 Quy định chung......................................................................................................

15.2 Dung dịch Ammonium Nitrate 93% hoặc nhỏ hơn theo khối lượng............................

15.3 Carbon Disulphide..................................................................................................

15.4 Diethyl Ether...........................................................................................................

15.5 Dung dịch Hydrogen Peroxide.................................................................................

15.6 Hỗn hợp chống kích nổ cho nhiên liệu động cơ (chứa Ankyl chì)...............................

15.7 Phosphorus vàng hoặc trắng...................................................................................

15.8 Propylene oxide hoặc các hỗn hợp của Ethylene oxide/ Propylene oxide có hàm lượng Ethylene oxide không quá 30% theo khối lượng.............................................................................................................

15.9 Dung dịch natri clorat không lớn hơn 50% theo khối lượng.......................................

15.10 Lưu huỳnh nóng chảy............................................................................................

15.11 Các axit................................................................................................................

15.12 Các sản phẩm độc................................................................................................

15.13 Hàng được bảo vệ bằng chất phụ gia....................................................................

15.14 Hàng có áp suất hơi tuyệt đối lớn hơn 0,1013 MPa ở 37,8oC...................................

15.15 Nhiễm bẩn hàng....................................................................................................

15.16 Yêu cầu thông gió tăng cường..............................................................................

15.17 Yêu cầu đối với buồng bơm hàng đặc biệt.............................................................

15.18 Kiểm soát việc tràn hàng.......................................................................................

15.19 Alkyl (C7-C9) nitrate, tất cả các đồng phân.............................................................

15.20 Cảm biến nhiệt......................................................................................................

15.21 Yêu cầu vận hành..................................................................................................

Chương 16 Yêu cầu vận hành.......................................................................................

16.2 Yêu cầu vận hành...................................................................................................

Chương 17 Tóm tắt các yêu cầu tối thiểu......................................................................

17.1 Quy định chung......................................................................................................

Chương 18 Danh mục hóa chất mà phần này không áp dụng.......................................

18.1 Quy định chung......................................................................................................

PHẦN 8F TÀU KHÁCH

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

1.2 Định nghĩa................................................................................................................

Chương 2 Kiểm tra phân cấp........................................................................................

2.1 Quy định chung........................................................................................................

2.2 Kiểm tra phân cấp....................................................................................................

2.3 Kiểm tra trung gian...................................................................................................

2.4 Kiểm tra định kỳ.......................................................................................................

Chương 3 Kết cấu thân tàu và trang thiết bị..................................................................

3.1 Quy định chung........................................................................................................

Chương 4 Phân khoang và ổn định..............................................................................

4.1 Quy định chung........................................................................................................

Chương 5 Hệ thống máy tàu.........................................................................................

5.2 Lỗ thoát nước, xả nước vệ sinh v.v..., hệ thống hút khô và dằn..................................

5.4 Các yêu cầu đối với hệ thống máy lắp đặt trên tàu hoạt động ở vùng biển hạn chế II và III

Chương 6 Trang bị điện................................................................................................

6.2 Thiết kế trang bị điện................................................................................................

6.3 Các yêu cầu bổ sung đối với tàu chở hàng đặc biệt...................................................

6.4 Các yêu cầu riêng đối với tàu hoạt động ở vùng biển hạn chế II, III và tàu hoạt động trong cảng

Chương 7 Các biện pháp an toàn về phòng chống cháy...............................................

7.1 Quy định chung........................................................................................................

7.2 Kết cấu chống cháy..................................................................................................

7.3 Phương tiện thoát hiểm............................................................................................

7.4 Thiết bị phòng chống cháy........................................................................................

7.5 Sơ đồ kiểm soát cháy..............................................................................................

PHẦN 8G TÀU MANG CẤP GIA CƯỜNG ĐI CÁC CỰC VÀ GIA CƯỜNG CHỐNG BĂNG

Chương 2 Vật liệu và hàn.............................................................................................

2.1 Vật liệu....................................................................................................................

2.3 Bổ sung ăn mòn và mài mòn.....................................................................................

Chương 3 Kết cấu thân tàu...........................................................................................

3.4 Tải trọng băng thiết kế..............................................................................................

3.5 Độ bền cục bộ.........................................................................................................

3.6 Độ bền chung...........................................................................................................

Chương 5 Tàu mang cấp gia cường chống băng..........................................................

5.1 Quy định chung........................................................................................................

5.2 Áp suất băng thiết kế................................................................................................

5.3 Kết cấu thân tàu và trang thiết bị...............................................................................

5.4 Yêu cầu cơ bản về máy móc.....................................................................................

5.5 Tải trọng thiết kế của các thiết bị đẩy.........................................................................

5.6 Thiết kế hệ chân vịt và hệ trục đẩy.............................................................................

PHẦN 9 PHÂN KHOANG

Chương 1 Quy định chung...........................................................................................

1.5 Điều kiện thỏa mãn yêu cầu phân khoang..................................................................

Chương 2 Đánh giá phân khoang bằng xác suất...........................................................

2.4 Tính toán xác suất ngập khoang................................................................................

2.9 Yêu cầu về ổn định tai nạn đối với tàu chở gỗ trên boong..........................................

Chương 3 Tư thế chúi và ổn định tai nạn......................................................................

3.3 Các yêu cầu đối với đặc tính tư thế chúi và ổn định tai nạn.........................................

Phụ lục A Cách xác định hệ số b trong 2.4.1..................................................................

PHẦN 10 ỔN ĐỊNH NGUYÊN VẸN

Chương 1 Quy định chung...........................................................................................

1.1 Phạm vi áp dụng......................................................................................................

1.2 Định nghĩa và giải thích.............................................................................................

1.4 Các yêu cầu kỹ thuật chung......................................................................................

1.5 Thử nghiêng và đo trọng lượng tàu không.................................................................

Chương 3 Các yêu cầu bổ sung về ổn định..................................................................

3.8 Tàu có chiều dài nhỏ hơn 24 mét...............................................................................

Chương 4 Yêu cầu ổn định của cần cẩu nổi, tàu cẩu, phao chuyển tải, ụ nổi và bến nổi

4.2 Phao chuyển tải (pông tông).....................................................................................

4.3 Ụ nổi........................................................................................................................

PHẦN 11 MẠN KHÔ

Chương 1 Quy định chung...........................................................................................

1.1 Phạm vi áp dụng......................................................................................................

1.4 Khối lượng giám sát và các giấy chứng nhận............................................................

Chương 3 Điều kiện ấn định mạn khô đối với các tàu chạy tuyến quốc tế....................

3.2 Bố trí các phương tiện đóng kín của các lỗ trên thân tàu và thượng tầng... ................

3.4 Điều kiện ấn định đặc biệt đối với tàu loại “A” ............................................................

Chương 6 Dấu mạn khô của tàu có chiều dài bằng hoặc lớn hơn 24 m không chạy tuyến quốc tế

6.3 Các điều kiện để định mạn khô..................................................................................

Chương 7 Mạn khô của các tàu có chiều dài nhỏ hơn 24 mét.......................................

7.1 Phạm vi áp dụng......................................................................................................

7.2 Dấu mạn khô............................................................................................................

7.4 Ấn định mạn khô tối thiểu..........................................................................................

PHẦN 13 KHU VỰC SINH HOẠT THUYỀN VIÊN

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

Chương 2 Các yêu cầu kỹ thuật....................................................................................

2.5 Yêu cầu đối với buồng ngủ, phòng ăn, khu vệ sinh, khu chăm sóc y tế, phòng giặt, phòng giải trí

PHẦN 14 QUY ĐỊNH ĐỐI VỚI TÀU VƯỢT TUYẾN MỘT CHUYẾN

Chương 1 Quy định chung...........................................................................................

1.1 Quy định chung........................................................................................................

Chương 2 Các yêu cầu..................................................................................................

2.1 Quy định chung........................................................................................................

2.2 Yêu cầu đối với hồ sơ thiết kế..................................................................................

2.3 Yêu cầu kỹ thuật.......................................................................................................

Chương 3 Kiểm tra.......................................................................................................

3.1 Quy định chung........................................................................................................

3.2 Cấp Giấy chứng nhận...............................................................................................

3.3 Xác định lại tình trạng tàu sau hành trình vượt tuyến một chuyến.................................

III CÁC QUY ĐỊNH VỀ QUẢN LÝ

3.4 Thủ tục thẩm định thiết kế, kiểm tra và chứng nhận.....................................................

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

4.1 Trách nhiệm của chủ tàu, công ty khai thác tàu, các cơ sở thiết kế, đóng mới, hoán cải, phục hồi và sửa chữa tàu biển.....................................................................................................................................



QUY CHUẨN KỸ THUẬT QUỐC GIA
QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

I QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh và đối tượng áp dụng

1.1.1 được bổ sung -2 và -3 như sau:

1.1.1 Phạm vi điều chỉnh

1 Quy chuẩn kỹ thuật quốc gia này (sau đây gọi tắt là “Quy chuẩn”) quy định về hoạt động giám sát kỹ thuật/kiểm tra phân cấp tàu biển và các công trình nổi trên biển (sau đây gọi tắt là “tàu biển”). Quy chuẩn này cũng quy định về các hoạt động liên quan đến thiết kế, đóng mới, hoán cải, phục hồi, sửa chữa và khai thác tàu biển. Tàu biển thuộc phạm vi áp dụng của Quy chuẩn này bao gồm tàu biển Việt Nam, các tàu dự định mang cờ quốc tịch Việt Nam có đặc điểm như dưới đây, và các tàu mang cờ quốc tịch nước ngoài (khi thấy cần thiết hoặc có yêu cầu):

(1) Tất cả các tàu vỏ thép (tự chạy hoặc không tự chạy) có chiều dài từ 20 mét trở lên;

(2) Tất cả các tàu vỏ thép tự chạy (không phụ thuộc vào chiều dài) có công suất liên tục lớn nhất của máy chính từ 37 kW trở lên;

(3) Các tàu khách, tàu kéo, tàu chở hàng lỏng, tàu chở xô khí hóa lỏng, tàu chở xô hóa chất nguy hiểm và các tàu có công dụng đặc biệt khác không phụ thuộc vào chiều dài tàu và công suất của máy chính.

2 Mặc dù được quy định ở -1 trên, Quy chuẩn này không bắt buộc áp dụng đối với các tàu cá, tàu quân sự.

3 Các tàu nêu ở -2 trên có thể áp dụng một phần hay toàn bộ các yêu cầu của Quy chuẩn này nếu chủ tàu đề nghị.



QUY CHUẨN KỸ THUẬT QUỐC GIA
QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

II QUY ĐỊNH KỸ THUẬT

Phần 1A

QUY ĐỊNH CHUNG VỀ HOẠT ĐỘNG GIÁM SÁT KỸ THUẬT

Chương 1

QUY ĐỊNH CHUNG

1.2 Định nghĩa/Giải thích

1.2.1 được sửa đổi như sau:

1.2.1 Tàu biển

Tàu biển là tàu hoặc cấu trúc nổi di động khác chuyên dùng hoạt động trên biển và các vùng nước liên quan với biển.

1.2.5 Tàu dầu (Oil Tanker)

1.2.5-2 được sửa đổi như sau:

1 Tàu dầu

Tàu dầu là tàu được đóng mới hoặc hoán cải để chở xô dầu, bao gồm cả tàu chở hóa chất được dự định chở xô dầu và các tàu chở hàng hỗn hợp được thiết kế để chở xô hoặc là dầu hoặc hàng rắn, như các tàu chở quặng/dầu và tàu chở quặng/hàng rời/dầu.

2 Tàu dầu vỏ kép

Tàu dầu vỏ kép là tàu dầu như đã định nghĩa ở -1 nói trên, có các khoang hàng được bảo vệ bằng vỏ kép kéo dài suốt chiều dài khu vực hàng, gồm có các khoang mạn kép, các két đáy đôi để chở nước dằn hoặc các khoang trống, bao gồm cả tàu dầu vỏ kép hiện có không thỏa mãn với Quy định 3.2.4 Phần 3 của QCVN 26:2014/BGTVT - Quy chuẩn kỹ thuật quốc gia về các hệ thống ngăn ngừa ô nhiễm biển của tàu, nhưng có kết cấu vỏ kép.

1.2.8 Tàu chở hàng khô tổng hợp và tàu chở gỗ

1.2.8-1 được sửa đổi như sau:

1 Tàu chở hàng khô tổng hợp là các tàu được đóng mới hoặc hoán cải để chở hàng rắn khác với các tàu sau:

(1) Tàu chở hàng rời;

(2) Tàu chở công-te-nơ (là tàu dùng để chở hàng hóa được chứa trong các công-te-nơ theo tiêu chuẩn quốc tế);

(3) Tàu ro-ro;

(4) Tàu chở ô tô;

(5) Tàu chở hàng đông lạnh;

(6) Tàu chỉ chở gỗ xẻ;

(7) Tàu chỉ chở xi măng;

(8) Tàu có kết cấu 2 lớp vỏ, có 2 lớp vỏ kéo dài suốt chiều dài khu vực hàng và toàn bộ chiều cao của khoang hàng đến boong trên cùng.

2 Tàu chở gỗ là tàu hàng thuộc loại tàu hàng khô tổng hợp như đã định nghĩa ở -1 nói trên và có dấu hiệu đường nước chở gỗ phù hợp với các quy định ở Phần 11- Mạn khô và chủ yếu chở gỗ súc.

1.2.10 được sửa đổi như sau:

1.2.10 Tàu có công dụng đặc biệt

Tàu có công dụng đặc biệt là tàu tự chạy mà do đặc điểm công dụng của tàu, có số người đặc biệt, bao gồm cả hành khách, nhiều hơn 12 người. Tàu có công dụng đặc biệt có thể bao gồm: các tàu nghiên cứu khoa học, thám hiểm và kiểm tra; tàu phục vụ đào tạo người đi biển; tàu chế biến hải sản và cá voi (không tham gia đánh bắt); tàu chế biến các nguồn sống trên biển khác (không tham gia đánh bắt) và các tàu khác có đặc trưng thiết kế và các loại hình khai thác tương tự.

Người đặc biệt nêu trên bao gồm tất cả những người (không phải là thuyền viên và hành khách) mà được chở trên tàu để thực hiện các công việc liên quan đến công dụng đặc biệt của tàu đó hoặc do công việc đặc biệt đang được thực hiện trên tàu, hoặc để thực hiện các công việc liên quan đến công trình biển. Người đặc biệt bao gồm: các nhà khoa học hoặc kỹ thuật viên tham gia nghiên cứu hoặc kiểm tra về hải dương học hoặc thủy văn học hoặc thám hiểm (không phải là thám hiểm thương mại); những người đặt ống và đặt cáp, cứu hộ; những người thực hiện công việc vận hành phương tiện điều khiển từ xa nghiên cứu địa chấn, lặn và các kỹ thuật viên khác thực hiện công việc khai thác hiđrocacbon hoặc công nghiệp dầu khí khác; các kỹ thuật viên làm việc trên các tua bin gió và thủy chiều hoặc các công nghệ năng lượng mới khác.

1.2.15 được sửa đổi thành như sau:

1.2.15 Hoán cải lớn

Hoán cải lớn là hoán cải đối với tàu hiện có mà:

(1) Thay đổi đáng kể kích thước hoặc khả năng chở của tàu;

(2) Thay đổi loại tàu;

(3) Nhằm mục đích, theo quan điểm của Đăng kiểm, là để tăng đáng kể tuổi thọ của tàu.

1.2.59 đến 1.2.67 được bổ sung như sau:

1.2.59 Giới hạn độ ẩm có thể vận chuyển

Giới hạn độ ẩm có thể vận chuyển là độ ẩm lớn nhất của hàng được coi là an toàn trong vận chuyển.

1.2.60 Độ ẩm

Độ ẩm là phần của một mẫu đại diện chứa nước, nước đá hoặc chất lỏng khác được biểu thị bằng phần trăm của tổng khối lượng ướt của mẫu.

1.2.61 Ngày ký hợp đồng đóng tàu

Ngày ký hợp đồng đóng tàu là ngày mà hợp đồng để đóng tàu được ký giữa chủ tàu và nhà máy đóng tàu. Ngày này, kèm theo số nhận dạng đóng tàu (số thân tàu) được nêu trong hợp đồng phải được bên tham gia hợp đồng thông báo cho Đăng kiểm.

Ngày ký hợp đồng đóng tàu đối với các tàu được đóng theo loạt, bao gồm cả các tàu có các lựa chọn riêng đã được nêu rõ, mà lựa chọn này về cơ bản được thực hiện, là ngày mà hợp đồng đóng tàu theo loạt được ký giữa chủ tàu và nhà máy đóng tàu.

Phục vụ mục đích của định nghĩa này, các tàu được đóng theo một hợp đồng đóng tàu được coi là “tàu đóng theo loạt” nếu chúng được đóng theo cùng các bản vẽ được thẩm định theo yêu cầu phân cấp. Tuy nhiên, các tàu trong loạt tàu có thể có các thay đổi về thiết kế so với thiết kế ban đầu, với điều kiện:

- Các thay đổi đó không ảnh hưởng đến các vấn đề liên quan đến phân cấp, hoặc

- Nếu các thay đổi đó liên quan đến các yêu cầu về phân cấp thì các thay đổi này phải tuân theo các yêu cầu về phân cấp có hiệu lực vào ngày ký hợp đồng thay đổi đó giữa chủ tàu dự kiến và nhà máy đóng tàu. Trong trường hợp không có hợp đồng về việc thay đổi này, thì các thay đổi này phải tuân theo các yêu cầu về phân cấp có hiệu lực vào ngày thiết kế thay đổi đó được trình cho Đăng kiểm thẩm định.

Các tàu có lựa chọn riêng sẽ được coi là phần của các tàu cùng loạt nếu lựa chọn riêng này được thực hiện không muộn hơn 1 năm sau ngày ký hợp đồng đóng loạt tàu.

Nếu hợp đồng đóng tàu sau đó được sửa đổi để bao gồm thêm tàu nữa hoặc thêm lựa chọn nữa thì ngày ký hợp đồng đóng tàu là ngày mà bổ sung, sửa đổi của hợp đồng được ký giữa chủ tàu và nhà máy đóng tàu. Bổ sung sửa đổi đối với hợp đồng phải được coi là “hợp đồng mới” mà các quy định trên áp dụng.

Nếu hợp đồng đóng tàu được sửa đổi, bổ sung để thay đổi kiểu tàu thì ngày ký hợp đồng đóng tàu của các tàu sửa đổi này là ngày ký hợp đồng sửa đổi hoặc hợp đồng mới giữa chủ tàu (hoặc các chủ tàu) và nhà máy đóng tàu.

1.2.62 Chủ tàu

Chủ tàu là chủ tàu đăng ký; người hoặc công ty kiểm soát hoạt động thương mại trong khai thác tàu mà không sở hữu tàu (ví dụ người thuê tàu trần); người quản lý hoặc các bên liên quan khác có trách nhiệm duy trì khả năng đi biển của tàu, có quan tâm đặc biệt đến các quy định liên quan đến việc duy trì cấp tàu nêu ở 1.1.2 Phần 1B của Quy chuẩn.

1.2.63 Công ty khai thác tàu

Công ty khai thác tàu là chủ tàu hoặc tổ chức khác, hoặc những người như người quản lý, người thuê tàu trần mà nhận trách nhiệm khai thác tàu từ chủ tàu.

1.2.64 Đăng kiểm viên

Đăng kiểm viên là người chuyên môn kỹ thuật của Đăng kiểm được Đăng kiểm công nhận và ủy quyền để thực hiện các công việc liên quan đến kiểm tra và phân cấp.

1.2.65 Chiều cao sóng đáng kể

Chiều cao sóng đáng kể (HS) là chiều cao trung bình của nhóm 1/3 các chiều cao sóng lớn nhất trong phạm vi phổ sóng.

1.2.66 Tàu cá

Tàu cá là tàu sử dụng để đánh bắt cá, cá voi, hải cẩu, hải mã hoặc các nguồn sống khác của biển, bao gồm cả các tàu chế biến sản phẩm do chính tàu đánh bắt được. Tàu cá không bao gồm các tàu chỉ sử dụng để:

(1) Chế biến cá hoặc các nguồn sống khác của biển;

(2) Chở cá;

(3) Nghiên cứu và đào tạo.

1.2.67 Duyệt (hoặc thẩm định)

Duyệt hoặc thẩm định nghĩa là việc Đăng kiểm thực hiện kiểm tra, soát xét lại các hồ sơ, tài liệu thiết kế, hướng dẫn sử dụng, các quy trình hoặc các nội dung khác liên quan đến phân cấp, chỉ kiểm tra việc tuân thủ của chúng đối với các yêu cầu liên quan của Quy chuẩn, tiêu chuẩn kỹ thuật hoặc các tài liệu tham khảo khác nếu có yêu cầu.

Chương 2

QUY ĐỊNH VỀ PHÂN CẤP

2.1 Quy định chung

2.1.2 Ký hiệu cấp tàu

2.1.2-4 được sửa đổi như sau:

4 Dấu hiệu bổ sung:

Đối với các tàu thỏa mãn các yêu cầu bổ sung và/hoặc được miễn giảm các yêu cầu liên quan đến các nội dung được nêu ở -4 này, phù hợp với các yêu cầu trong Quy chuẩn này thì cấp tàu được bổ sung thêm các dấu hiệu thích hợp như dưới đây.

(1) Cấp thân tàu

Ký hiệu cấp thân tàu cơ bản có thể được bổ sung các dấu hiệu theo trình tự sau: dấu hiệu vùng hoạt động hạn chế như nêu ở (a) đến (c), dấu hiệu vật liệu kết cấu thân tàu và trang thiết bị như nêu ở (4)(c), dấu hiệu phân khoang như nêu ở (e), dấu hiệu kết cấu thân tàu và trang thiết bị như nêu ở (d) và (4)(a), (4)(b), dấu hiệu gia cường đi các cực và đi băng như nêu ở (f), dấu hiệu kiểm tra đặc biệt như nêu ở (g), dấu hiệu thiết kế mới như nêu ở (3), các dấu hiệu bổ sung khác như nêu ở (4)(d).

(a) Dấu hiệu vùng hoạt động hạn chế: I, II, III

Nếu tàu được phân cấp để hoạt động trong các vùng biển hạn chế, cấp tàu được bổ sung các dấu hiệu hạn chế I hoặc II hoặc III như sau:

i. Dấu hiệu I: Biểu thị tàu được phép hoạt động trong vùng biển hạn chế cách xa bờ hoặc nơi trú ẩn không quá 200 hải lý.

ii. Dấu hiệu II: Biểu thị tàu được phép hoạt động trong vùng biển hạn chế cách xa bờ hoặc nơi trú ẩn không quá 50 hải lý.

iii. Dấu hiệu III: Biểu thị tàu được phép hoạt động trong vùng biển hạn chế cách xa bờ hoặc nơi trú ẩn không quá 20 hải lý với chiều cao sóng đáng kể nhỏ hơn 2,5 mét.

(b) Mặc dù đã quy định ở (a) nói trên, nếu muốn hạn chế hơn nữa vùng hoạt động của tàu theo trạng thái kỹ thuật hoặc trang thiết bị của tàu, thì khoảng cách hạn chế được ghi rõ trong dấu ngoặc đơn phía sau dấu hiệu hạn chế vùng hoạt động và khi cần thiết được ghi vào trong Sổ đăng ký kỹ thuật tàu biển.

(c) Đối với các tàu hoạt động trong vùng biển hạn chế khác với nêu trên, nếu áp dụng các quy định cần thiết khác được Đăng kiểm chấp nhận, cấp tàu có thể được bổ sung dấu hiệu hạn chế thích hợp khác.

(d) Dấu hiệu kết cấu thân tàu và trang thiết bị

i. Đối với các tàu dự định chở hàng lỏng trong các két liền vỏ và thỏa mãn các yêu cầu thích hợp của Chương 27 Phần 2A hoặc Chương 22 Phần 2B, cấp tàu được bổ sung dấu hiệu sau: Tàu chở hàng lỏng.

ii. Đối với các tàu thỏa mãn i. trên và các yêu cầu thích hợp nêu ở Phần 3 và Phần 4 của Quy chuẩn, dự định chở hàng lỏng dễ cháy không phải là dầu, có điểm chớp cháy nhỏ hơn hoặc bằng 60oC, cấp tàu được bổ sung dấu hiệu sau: Tàu chở hàng lỏng có điểm chớp cháy nhỏ hơn hoặc bằng 60oC (viết tắt là TFLB).

iii. Đối với các tàu thỏa mãn i. trên và các yêu cầu thích hợp nêu ở Phần 3 và Phần 4 của Quy chuẩn, dự định chở hàng lỏng dễ cháy không phải là dầu, có điểm chớp cháy trên 60oC, cấp tàu được bổ sung dấu hiệu sau: Tàu chở hàng lỏng có điểm chớp cháy trên 60oC (viết tắt là TFLA).

iv. Đối với các tàu thỏa mãn i. trên và các yêu cầu thích hợp nêu ở Phần 3 và Phần 4 của Quy chuẩn, dự định chở dầu có điểm chớp cháy nhỏ hơn hoặc bằng 60oC, cấp tàu được bổ sung dấu hiệu sau: Tàu chở dầu có điểm chớp cháy nhỏ hơn hoặc bằng 60oC (viết tắt là TOB).

v. Đối với các tàu thỏa mãn i. trên và các yêu cầu thích hợp nêu ở Phần 3 và Phần 4 của Quy chuẩn, dự định chở dầu có điểm chớp cháy trên 60oC, cấp tàu được bổ sung dấu hiệu sau: Tàu chở dầu có điểm chớp cháy trên 60oC (viết tắt là TOA)

vi. Bất kể các quy định ở từ i. đến v. trên, đối với các tàu chở xô hóa chất nguy hiểm, phù hợp với các yêu cầu ở Phần 8E của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau:

- Tàu loại I: Tàu chở hóa chất loại I (viết tắt là CT I)

- Tàu loại II: Tàu chở hóa chất loại II (viết tắt là CT II)

- Tàu loại III: Tàu chở hóa chất loại III (viết tắt là CT III)

- Đối với các tàu phù hợp với cả tàu kiểu II và kiểu III, cấp tàu được bổ sung dấu hiệu sau: Tàu chở hóa chất loại II và III (viết tắt là CT II & III).

vii. Đối với các tàu chở xô khí hóa lỏng, phù hợp với các yêu cầu ở Phần 8D của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau:

- Tàu loại 1G: Tàu chở khí hóa lỏng loại 1G (viết tắt là LGC 1G)

- Tàu loại 2G: Tàu chở khí hóa lỏng loại 2G (viết tắt là LGC 2G)

- Tàu loại 2PG: Tàu chở khí hóa lỏng loại 2PG (viết tắt là LGC 2PG)

- Tàu loại 3G: Tàu chở khí hóa lỏng loại 3G (viết tắt là LGC 3G).

viii. Đối với tàu dự định chở hàng lỏng trong các két độc lập (khác với vi. hoặc vii. trên), cấp tàu được bổ sung dấu hiệu sau: Tàu chở két (viết tắt là TC). Trong trường hợp này, có thể bổ sung dấu hiệu tương ứng với loại hàng được chở như đã nêu ở từ ii. đến v. trên.

ix. Đối với các tàu dự định chở quặng hoặc hàng tương tự có khối lượng riêng cao tương đương, thông thường có hai vách dọc kín nước và đáy đôi kéo suốt vùng xếp hàng và phù hợp với các yêu cầu của Chương 28 Phần 2A, cấp tàu được bổ sung dấu hiệu sau: Tàu chở quặng (viết tắt là OC).

x. Đối với các tàu dự định chở xô hàng khô (hàng khô ở dạng rời), thông thường có boong đơn, đáy đôi, có các két hông và két đỉnh mạn trong vùng xếp hàng và phù hợp với các yêu cầu của Chương 29 Phần 2A, cấp tàu được bổ sung dấu hiệu sau: Tàu chở hàng rời (viết tắt là BC).

Bất kể quy định trên, đối với các tàu được nêu ở 29.1.2-1 Phần 2A, cấp tàu được bổ sung dấu hiệu thích hợp tương ứng với kiểu tàu như nêu ở 29.1.2-1 Phần 2A như dưới đây. Đối với các tàu không có quy định xếp/dỡ hàng tại nhiều cảng, thì cấp tàu được bổ sung dấu hiệu “Không xếp/dỡ hàng tại nhiều cảng” (viết tắt là NO MP) kèm theo các dấu hiệu sau:

- Đối với các tàu chở hàng rời kiểu A: Tàu chở hàng rời kiểu A (viết tắt là BC-A);

- Đối với các tàu chở hàng rời kiểu B: Tàu chở hàng rời kiểu B (viết tắt là BC-B);

- Đối với các tàu chở hàng rời kiểu C: Tàu chở hàng rời kiểu C (viết tắt là BC-C).

xi. Đối với các tàu dự định chở công-te-nơ, thông thường có đáy đôi trong vùng xếp hàng và phù hợp với Chương 30 Phần 2A, cấp tàu được bổ sung dấu hiệu sau: Tàu chở công-te-nơ (viết tắt là CNC).

xii. Đối với các tàu có khoang hàng không được phân chia bình thường và thường kéo dài đến phần lớn chiều dài tàu hoặc toàn bộ chiều dài tàu mà trong đó hàng hóa có thể được xếp/dỡ theo phương ngang và phù hợp với các yêu cầu liên quan của Quy chuẩn này, cấp tàu được bổ sung dấu hiệu sau: RORO.

xiii. Đối với các cấu trúc nổi, dự định chở hàng trong các khoang hàng, trên boong và/hoặc trong các két liền vỏ, không có thiết bị đẩy cơ khí và phù hợp với các yêu cầu của Phần 8A của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: Sà lan (viết tắt là B).

Tùy thuộc vào kết cấu thân tàu và loại hàng hóa chuyên chở, cấp tàu còn được bổ sung các dấu hiệu sau:

- Đối với sà lan kiểu ponton dự định chỉ chở hàng trên boong: Sà lan pông tông (viết tắt là BP);

- Đối với sà lan dự định chở hàng lỏng trong các két liền vỏ: Sà lan chở hàng lỏng (viết tắt là BT);

- Đối với sà lan chở xô khí hóa lỏng, phù hợp với các quy định của Phần 8D: Sà lan chở khí hóa lỏng (viết tắt là BLGC).

xiv. Đối với các tàu lặn phù hợp với các yêu cầu của Phần 8C, cấp tàu được bổ sung dấu hiệu sau: Tàu lặn (viết tắt là SBM). Trong trường hợp này, các điều kiện về thiết kế như chiều sâu lặn lớn nhất phải được bổ sung vào dấu hiệu cấp tàu.

xv. Đối với các tàu trang bị hệ thống hỗ trợ lặn (các tàu mẹ/tàu hỗ trợ) phù hợp với các yêu cầu của Phần 8C, cấp tàu được bổ sung dấu hiệu sau: Được trang bị hệ thống hỗ trợ tàu lặn (viết tắt là EQ SS SMB).

xvi. Đối với các tàu được trang bị để chở hàng nguy hiểm và phù hợp với yêu cầu của Chương 19 Phần 5, 4.6 Phần 4 của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: Được trang bị để chở hàng nguy hiểm (viết tắt là EQ C DG).

xvii. Đối với các tàu được trang bị để chở xe có động cơ (ô tô) có nhiên liệu trong két và phù hợp với yêu cầu của Chương 20 Phần 5, 4.8 Phần 4 của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: Được trang bị để chở ô tô (viết tắt là EQ C V).

xviii. Đối với các tàu được trang bị để chở than đá phù hợp với các yêu cầu của Chương 29 Phần 2A, 4.9 Phần 4 của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: Được trang bị để chở than (viết tắt là EQ C C).

xix. Đối với các tàu được trang bị để chở gỗ súc phù hợp với các yêu cầu ở 1.1.3-2 Phần 2A, 3.3 Phần 10 của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: Được trang bị để chở gỗ súc (viết tắt là EQ C LB).

xx. Đối với các tàu chở hàng rời như định nghĩa ở 29.10.1-2(1) Phần 2A của Quy chuẩn và phù hợp với các yêu cầu ở 32.2 Phần 2A; 13.5.10 và 13.8.5 Phần 3 và 3.2.6 Phần 10 của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: BC- XII.

xxi. Đối với các tàu được gia cường để xếp/dỡ hàng bằng gầu ngoạm, được Đăng kiểm cho là thích hợp, phù hợp với yêu cầu ở 29.10.5-2(1)(a) Phần 2A của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau: Gàu ngoạm.

xxii. Đối với các tàu tuân theo các yêu cầu ở 2.1.2.-4(1)(d)x. Phần 1A nhưng không thỏa mãn hoàn toàn là tàu chở hàng rời thông thường như nêu ở 29.1.1-3 Phần 2A của Quy chuẩn và dự định đăng ký như tàu chở hàng rời, cấp tàu được bổ sung dấu hiệu sau: Tàu chở hàng rời sửa đổi (viết tắt là BCM). Trong trường hợp này, các đặc trưng kết cấu của tàu phải được đưa thêm vào dấu hiệu bổ sung của cấp tàu.

xxiii. Đối với các tàu hoạt động chuyên dụng như nạo vét, nâng các hàng nặng, chữa cháy, cung cấp cho các công trình ngoài biển, kéo, v.v... và đối với những kết cấu được bố trí ở một khu vực biển trong một thời gian dài, hoặc nửa cố định, phù hợp với các yêu cầu của Phần 8B, cấp tàu được bổ sung dấu hiệu thích hợp phù hợp với quy định ở Phần 8B.

xxiv. Đối với các tàu thỏa mãn các yêu cầu ở 23.2.2 Phần 2A, 20.4.2 Phần 2B, 3.5.1-2(2) Phần 2A-B hoặc 6.2.1-1(2) Phần 2A-T, cấp tàu được bổ sung dấu hiệu: PSPC-WBT.

xxv. Đối với các tàu thỏa mãn các yêu cầu ở Phần 13, cấp tàu được bổ sung dấu hiệu sau: ACCOM.

xxvi. Đối với các tàu thỏa mãn các yêu cầu ở 23.2.3 Phần 2A, 20.4.3 Phần 2B, cấp tàu được bổ sung dấu hiệu thích hợp tương ứng với cách bảo vệ chống ăn mòn như sau:

- Nếu việc sơn phủ phù hợp với Nghị quyết MSC. 288(87) của IMO: PSPC- COT;

- Nếu bảo vệ chống ăn mòn bằng thép không gỉ phù hợp với Nghị quyết MSC. 289(87) của IMO: PSCRS-COT;

- Nếu việc sơn phủ phù hợp với Nghị quyết MSC. 288(87) của IMO và bảo vệ chống ăn mòn bằng thép không gỉ phù hợp với Nghị quyết MSC. 289(87) của IMO: PSPC/PSCRS-COT.

xxvii. Đối với các tàu dự định chở hàng có độ ẩm vượt quá giới hạn độ ẩm có thể vận chuyển, phù hợp với các yêu cầu ở 1.1.3-5 Phần 2A, 1.1.3-2 Phần 2B, cấp tàu được bổ sung dấu hiệu: Tàu hàng có kết cấu đặc biệt (viết tắt là SCCS).

xxviii. Đối với các tàu có công dụng đặc biệt (như định nghĩa ở 1.2.10 Phần 1A), cấp tàu được bổ sung dấu hiệu: SPS xxx (trong đó xxx biểu thị tổng số người trên tàu, bao gồm thuyền viên, người đặc biệt và hành khách (hành khách không được quá 12 người).

xxviv. Đối với các tàu có các đặc điểm riêng về kết cấu và loại hàng chuyên chở, nếu không có quy định khác với nêu trên, dấu hiệu bổ sung phù hợp sẽ được Đăng kiểm xem xét để bổ sung vào cấp tàu.

(e) Dấu hiệu phân khoang:

Nếu tàu thỏa mãn các yêu cầu thích hợp ở Phần 9 của Quy chuẩn này, cấp tàu được bổ sung dấu hiệu sau:  hoặc hoặc . Những số này biểu thị số khoang kề cận nhau bị ngập mà tàu vẫn thỏa mãn các yêu cầu ở Chương 3 Phần 9 của Quy chuẩn này.

(f) Dấu hiệu gia cường đi các cực và đi băng:

i. Đối với các tàu được gia cường để đi các cực (Nam/Bắc cực) thỏa mãn các yêu cầu ở Chương 1 Phần 8G của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau, tương ứng với các cấp cực nêu ở 1.2.2-1 Phần 8G:

- Cấp cực 1: PC1

- Cấp cực 2: PC2

- Cấp cực 3: PC3

- Cấp cực 4: PC4

- Cấp cực 5: PC5

- Cấp cực 6: PC6

- Cấp cực 7: PC7.

ii. Đối với các tàu được gia cường đi băng thỏa mãn các yêu cầu ở Chương 1 Phần 8G, cấp tàu được bổ sung dấu hiệu sau, tương ứng với các cấp đi băng nêu ở 1.2.2-2 Phần 8G:

- Gia cường đi băng siêu cấp IA: IA SUPER

- Gia cường đi băng cấp IA: IA

- Gia cường đi băng cấp IB: IB

- Gia cường đi băng cấp IC: IC

- Gia cường đi băng cấp ID: ID.

iii. Đối với các tàu được đóng bằng thép tương ứng với nhiệt độ thiết kế (TD) để hoạt động trong vùng nước có nhiệt độ thấp (ví dụ vùng Bắc cực hoặc Nam cực) phù hợp với các quy định ở 1.1.12-1 Phần 2A của Quy chuẩn, cấp tàu sẽ được bổ sung dấu hiệu: TD.

(g) Dấu hiệu kiểm tra đặc biệt:

i. Đối với các tàu dầu định nghĩa ở 1.2.5-1, các tàu chở xô hóa chất nguy hiểm định nghĩa ở 1.2.7 và các tàu chở hàng rời định nghĩa ở 1.2.9-1, phải áp dụng chương trình kiểm tra nâng cao trong các đợt kiểm tra duy trì cấp theo các quy định thích hợp trong Phần 1B của Quy chuẩn này, cấp tàu được bổ sung dấu hiệu sau: ESP.

ii. Đối với các tàu mà việc kiểm tra dựa vào hệ thống bảo dưỡng phòng ngừa được thực hiện phù hợp với các quy định ở 8.1.3 Phần 1B, cấp tàu được bổ sung dấu hiệu sau: PSCM.

iii. Đối với các tàu thỏa mãn để kiểm tra phần chìm thân tàu dưới nước phù hợp với các yêu cầu ở 6.1.2 Phần 1B, cấp tàu được bổ sung dấu hiệu sau: IWS.

(2) Cấp hệ thống máy tàu

Ngoài những ký hiệu cấp cơ bản của hệ thống máy tàu, có thể bổ sung các dấu hiệu sau đây:

Dấu hiệu tự động hóa: MC, M0, M0.A, M0.B, M0.C, M0.D

Hệ thống máy tàu được trang bị hệ thống điều khiển tự động và từ xa phải thỏa mãn các yêu cầu tương ứng của Quy chuẩn kỹ thuật quốc gia về hệ thống điều khiển tự động và từ xa (QCVN 60: 2013/BGTVT).

(3) Dấu hiệu bổ sung về thiết kế mới: EXP

Dấu hiệu này được bổ sung vào sau các dấu hiệu được nêu ở (1), (2) trên để chỉ loại thiết kế mới. Dấu hiệu này có thể được Đăng kiểm xóa sau khi kiểm tra định kỳ để phục hồi cấp tàu nếu Đăng kiểm đã xác định được đủ độ tin cậy cần thiết.

(4) Các dấu hiệu bổ sung khác:

Ngoài những dấu hiệu bổ sung trên, tùy theo kết cấu, trang thiết bị và vật liệu thân tàu, ký hiệu cấp thân tàu được bổ sung các dấu hiệu như dưới đây:

(a) Đối với các tàu chở hàng rời áp dụng Phần 2A-B như đã quy định ở 1.1.2-1, các dấu hiệu cấp liên quan đến kết cấu thân tàu và trang thiết bị được gắn vào ký hiệu cấp tàu phù hợp với các quy định của Phần 2A-B, thay thế cho các quy định 2.1.2-4(1)(d)x. và 2.1.2-4(1)(d)xxi. Trong trường hợp này, dấu hiệu CSR được gắn vào trước các dấu hiệu liên quan (ví dụ: CSR, BC-A);

(b) Đối với các tàu dầu vỏ kép áp dụng Phần 2A-T như đã quy định ở 1.1.2-2, dấu hiệu CSR được gắn với các ký hiệu phân cấp phù hợp với các quy định của Phần 2A-T, bổ sung vào trước các dấu hiệu liên quan nêu ở 2.1.2-4(1)(d) (ví dụ: CSR, TOB);

(c) Đối với các tàu dùng vật liệu không phải là thép để làm kết cấu thân tàu phù hợp với các yêu cầu ở 1.1.7-4 Phần 2A hoặc 1.3.1-3 Phần 2B của Quy chuẩn, cấp tàu được bổ sung dấu hiệu sau:

i. Đối với các tàu làm bằng hợp kim nhôm: Hợp kim nhôm (viết tắt là AL);

ii. Đối với các tàu làm bằng vật liệu khác với (1): Dấu hiệu phù hợp với vật liệu, được Đăng kiểm cho là thích hợp.

(d) Ký hiệu cấp tàu có thể được bổ sung các dấu hiệu phù hợp nếu tàu được áp dụng các biện pháp đặc biệt để bảo vệ môi trường biển, cải thiện môi trường làm việc của thuyền viên và cho các công dụng riêng khác.

2.2 Duy trì cấp tàu

2.2.1 được sửa đổi như sau:

2.2.1 Kiểm tra chu kỳ

Những tàu đã được Đăng kiểm trao cấp phải được Đăng kiểm kiểm tra chu kỳ hoặc kiểm tra bất thường nhằm duy trì cấp của chúng phù hợp với các yêu cầu của Quy chuẩn này. Tuy nhiên, theo yêu cầu của chủ tàu, khi có lý do xác đáng, Đăng kiểm có thể xem xét và quy định khoảng thời gian kiểm tra chu kỳ thích hợp.

Chương 3

KIỂM TRA VÀ CẤP GIẤY CHỨNG NHẬN THEO CÔNG ƯỚC QUỐC TẾ

3.2 Giấy chứng nhận và hiệu lực của Giấy chứng nhận

3.2.1 Giấy chứng nhận theo Công ước quốc tế

3.2.1-1 và -2 được sửa đổi như sau:

1 Định nghĩa

Trong Phần này của Quy chuẩn, thuật ngữ “Giấy chứng nhận theo Công ước quốc tế” có nghĩa là các Giấy chứng nhận sau đây được cấp theo quy định của các Công ước quốc tế, bao gồm cả các Giấy chứng nhận phù hợp với chúng và được lưu giữ trên tàu:

(1) Giấy chứng nhận mạn khô quốc tế

(2) Giấy chứng nhận an toàn kết cấu tàu hàng

(3) Giấy chứng nhận an toàn trang thiết bị tàu hàng

(4) Giấy chứng nhận an toàn vô tuyến điện tàu hàng

(5) Giấy chứng nhận an toàn tàu hàng

(6) Giấy chứng nhận an toàn tàu khách

(7) Giấy chứng nhận miễn giảm

(8) Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm dầu

(9) Giấy chứng nhận phù hợp ngăn ngừa ô nhiễm do nước thải

(10) Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm do chất lỏng độc chở xô gây ra

(11) Giấy chứng nhận phù hợp quốc tế cho việc chở xô khí hóa lỏng

(12) Giấy chứng nhận phù hợp quốc tế cho việc chở xô hóa chất nguy hiểm

(13) Giấy chứng nhận sự phù hợp với Bộ luật quản lý an toàn quốc tế về khai thác tàu an toàn và ngăn ngừa ô nhiễm (ISM Code), bao gồm các Giấy chứng nhận sau đây:

(a) Giấy chứng nhận sự phù hợp (DOC)

(b) Giấy chứng nhận quản lý an toàn (SMC)

(c) Giấy chứng nhận sự phù hợp tạm thời (Interim DOC)

(d) Giấy chứng nhận quản lý an toàn tạm thời (Interim SMC)

(14) Giấy chứng nhận quốc tế về đảm bảo an ninh tàu (ISSC) và Giấy chứng nhận quốc tế về đảm bảo an ninh tàu tạm thời (Interim ISSC)

(15) Giấy chứng nhận phù hợp vận chuyển hàng nguy hiểm ở dạng đóng gói hoặc dạng rắn chở xô (CDG)

(16) Giấy chứng nhận phù hợp ngăn ngừa ô nhiễm không khí

(17) Giấy chứng nhận phù hợp cho hệ thống chống hà của tàu (AFS)

(18) Giấy chứng nhận dung tích quốc tế (1969)

(19) Giấy chứng nhận phù hợp sử dụng hiệu quả năng lượng (EE)

(20) Giấy chứng nhận lao động hàng hải (MLC).

2 Quan hệ giữa các Giấy chứng nhận theo Công ước quốc tế và Giấy chứng nhận phân cấp.

(1) Các Giấy chứng nhận theo Công ước quốc tế sau đây có thể được cấp cho những tàu sau khi đã được kiểm tra thỏa mãn các yêu cầu của Quy chuẩn này và đã mang cấp hoặc dự định mang cấp của Đăng kiểm như sau:

(a) Giấy chứng nhận mạn khô quốc tế

(b) Giấy chứng nhận an toàn kết cấu tàu hàng

(c) Giấy chứng nhận phù hợp quốc tế cho việc chở xô khí hóa lỏng

(d) Giấy chứng nhận phù hợp quốc tế cho việc chở xô hóa chất nguy hiểm

(e) Giấy chứng nhận phù hợp vận chuyển hàng nguy hiểm ở dạng đóng gói hoặc dạng rắn chở xô.

(2) Giấy chứng nhận theo Công ước quốc tế có thể được cấp cho các tàu có lắp đặt thiết bị sau đây được Đăng kiểm kiểm tra hoặc dự định được Đăng kiểm kiểm tra:

(a) Thiết bị ngăn ngừa ô nhiễm

(i) Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm dầu (IOPP)

(ii) Giấy chứng nhận phù hợp ngăn ngừa ô nhiễm do nước thải (SPP)

(iii) Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm do chất lỏng độc chở xô gây ra (NLS)

(iv) Giấy chứng nhận phù hợp ngăn ngừa ô nhiễm không khí (APP)

(v) Giấy chứng nhận phù hợp quốc tế cho việc chở xô hóa chất nguy hiểm (CHM)

(vi) Giấy chứng nhận phù hợp sử dụng hiệu quả năng lượng (EE)

(b) Trang bị an toàn

Giấy chứng nhận an toàn trang thiết bị tàu hàng

(c) Thiết bị vô tuyến điện

Giấy chứng nhận an toàn vô tuyến điện tàu hàng

(d) Hệ thống chống hà

Giấy chứng nhận phù hợp cho hệ thống chống hà của tàu.

(3) Đối với tàu hàng, Giấy chứng nhận an toàn tàu hàng có thể được cấp thay thế cho các Giấy chứng nhận sau được cấp riêng lẻ theo các quy định tương ứng (1)(b), (2)(b) và (2)(c) nêu trên.

- Giấy chứng nhận an toàn kết cấu tàu hàng

- Giấy chứng nhận an toàn trang thiết bị tàu hàng

- Giấy chứng nhận an toàn vô tuyến điện tàu hàng

(4) Đối với tàu khách, Giấy chứng nhận an toàn tàu khách có thể được cấp cho các tàu khách được Đăng kiểm phân cấp hoặc dự định được Đăng kiểm phân cấp.

(5) Khi cần thiết, Đăng kiểm có thể cấp các Giấy chứng nhận miễn giảm liên quan đến các Giấy chứng nhận đưa ra ở (1)(b), (2)(b) và (2)(c), (3), và (4).

3.2.2 Hiệu lực của Giấy chứng nhận theo Công ước quốc tế

3.2.2-1 được sửa đổi như sau:

1 Hiệu lực của Giấy chứng nhận

Hiệu lực của các Giấy chứng nhận theo Công ước quốc tế được quy định theo loại Giấy chứng nhận dưới đây, trừ khi có quy định khác của nước mà tàu treo cờ:

(1) Giấy chứng nhận mạn khô quốc tế: không quá 5 năm

(2) Giấy chứng nhận an toàn kết cấu tàu hàng: không quá 5 năm

(3) Giấy chứng nhận an toàn trang thiết bị tàu hàng: không quá 5 năm

(4) Giấy chứng nhận an toàn vô tuyến điện tàu hàng: không quá 5 năm

(5) Giấy chứng nhận an toàn tàu hàng: không quá 5 năm

(6) Giấy chứng nhận an toàn tàu khách: không quá 1 năm

(7) Giấy chứng nhận miễn giảm: Giống như các Giấy chứng nhận theo Công ước tương ứng

(8) Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm dầu: không quá 5 năm

(9) Giấy chứng nhận phù hợp ngăn ngừa ô nhiễm do nước thải: không quá 5 năm

(10) Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm do chất lỏng độc chở xô gây ra: không quá 5 năm

(11) Giấy chứng nhận phù hợp quốc tế cho việc chở xô khí hóa lỏng: không quá 5 năm

(12) Giấy chứng nhận phù hợp quốc tế cho việc chở xô hóa chất nguy hiểm: không quá 5 năm

(13) Giấy chứng nhận sự phù hợp với Bộ luật quản lý an toàn quốc tế (ISM Code)

(a) Giấy chứng nhận sự phù hợp (DOC): không quá 5 năm

(b) Giấy chứng nhận quản lý an toàn (SMC): không quá 5 năm

(c) Giấy chứng nhận sự phù hợp tạm thời (Interim DOC): không quá 12 tháng

(d) Giấy chứng nhận quản lý an toàn tạm thời (Interim SMC): không quá 6 tháng

(14) Giấy chúng nhận quốc tế về đảm bảo an ninh tàu (ISSC) và Giấy chứng nhận quốc tế về đảm bảo an ninh tàu tạm thời (Interim ISSC):

(a) ISSC: Không quá 5 năm

(b) Interim: Không quá 6 tháng

(15) Giấy chứng nhận phù hợp vận chuyển hàng nguy hiểm ở dạng đóng gói hoặc dạng rắn chở xô: không quá 5 năm

(16) Giấy chứng nhận phù hợp ngăn ngừa ô nhiễm không khí: không quá 5 năm

(17) Giấy chứng nhận phù hợp sử dụng hiệu quả năng lượng (EE): không quá 5 năm

(18) Giấy chứng nhận lao động hàng hải (MLC): không quá 5 năm.

Ghi chú:

- Các Giấy chứng nhận dung tích quốc tế và AFS: không ấn định thời hạn;

- Trong trường hợp đặc biệt, Đăng kiểm có thể gia hạn hiệu lực của các Giấy chứng nhận cấp theo Công ước quốc tế phù hợp với các quy định của Công ước theo hướng dẫn của nước mà tàu treo cờ.

Chương 4

GIÁM SÁT KỸ THUẬT

4.1 Quy định chung

4.1.1 Khối lượng giám sát kỹ thuật và phân cấp tàu biển

4.1.1-2 được sửa đổi như sau:

2 Đối tượng giám sát kỹ thuật của Đăng kiểm bao gồm:

(1) Tất cả các loại tàu biển quy định ở 1.1.1 Mục I - Quy định chung của Quy chuẩn này;

(2) Vật liệu đóng/sửa chữa tàu biển, chế tạo các sản phẩm/thiết bị lắp đặt lên tàu biển; kể cả thiết bị làm lạnh hàng lắp đặt lên tàu biển, thiết bị nâng hàng trên tàu biển và cần trục, các công-te-nơ vận chuyển và chứa hàng hóa.

4.1.2 Nguyên tắc giám sát kỹ thuật

4.1.2-2 được sửa đổi như sau:

1 Phương pháp giám sát chính của Đăng kiểm: Đăng kiểm thực hiện việc giám sát theo những trình tự được quy định trong các Hướng dẫn kiểm tra của Đăng kiểm, đồng thời Đăng kiểm cũng có thể tiến hành kiểm tra đột xuất bất cứ hạng mục nào phù hợp với Quy chuẩn này trong trường hợp Đăng kiểm thấy cần thiết.

2 Để thực hiện công tác giám sát, chủ tàu, các cơ sở đóng tàu phải tạo mọi điều kiện thuận lợi cho đăng kiểm viên tiến hành kiểm tra tàu, thử nghiệm vật liệu và các sản phẩm chịu sự giám sát của Đăng kiểm, kể cả việc đăng kiểm viên được tự do trong mọi thời điểm đến tàu, các cơ sở đóng tàu, cơ sở chế tạo, thử nghiệm vật liệu để tiến hành kiểm tra theo nội dung kiểm tra phân cấp và duy trì cấp tàu hoặc công việc kiểm tra khác theo quy định của Quy chuẩn này.

3 Các cơ quan thiết kế, chủ tàu, cơ sở đóng tàu và các cơ sở chế tạo sản phẩm công nghiệp phải thực hiện các yêu cầu của Đăng kiểm khi thực hiện công tác giám sát kỹ thuật.

4 Nếu dự định có những sửa đổi trong quá trình chế tạo liên quan đến vật liệu, kết cấu, máy móc, trang thiết bị và sản phẩm công nghiệp khác với các bản vẽ và tài liệu đã được duyệt thì các bản vẽ hoặc tài liệu sửa đổi phải được trình cho Đăng kiểm xem xét và duyệt thiết kế sửa đổi trước khi thi công.

5 Nếu có những bất đồng xảy ra trong quá trình giám sát giữa đăng kiểm viên và các cơ quan/xí nghiệp (chủ tàu, nhà máy đóng tàu, nhà chế tạo vật liệu và sản phẩm) thì các cơ quan/xí nghiệp này có quyền đề xuất ý kiến của mình trực tiếp với Lãnh đạo từng cấp từ thấp lên cao của Đăng kiểm để giải quyết.

Ý kiến giải quyết của Cục trưởng Cục Đăng kiểm Việt Nam là quyết định cuối cùng.

6 Đăng kiểm có thể từ chối không thực hiện công tác giám sát, nếu nhà máy đóng tàu hoặc xưởng chế tạo vi phạm có hệ thống những yêu cầu của Quy chuẩn này hoặc vi phạm hợp đồng về giám sát với Đăng kiểm.

7 Trong trường hợp phát hiện thấy vật liệu hoặc sản phẩm có khuyết tật, tuy đã được cấp Giấy chứng nhận hợp lệ, Đăng kiểm vẫn có quyền yêu cầu tiến hành thử nghiệm lại hoặc khắc phục những khuyết tật đó. Trong trường hợp không thể khắc phục được những khuyết tật đó, Đăng kiểm có thể thu hồi và hủy bỏ Giấy chứng nhận đã cấp.

8 Hoạt động giám sát kỹ thuật của Đăng kiểm không làm thay đổi công việc cũng như không thay cho trách nhiệm của các tổ chức kiểm tra kỹ thuật/chất lượng của chủ tàu, nhà máy/cơ sở đóng, sửa chữa tàu, chế tạo vật liệu, máy móc và trang thiết bị lắp đặt lên tàu.

Chương 5

HỒ SƠ KỸ THUẬT

5.1 Hồ sơ thiết kế trình duyệt

5.1.2, 5.1.3 và 5.1.4 được sửa đổi như sau:

5.1.2 Sửa đổi thiết kế đã duyệt

Sau khi thiết kế đã được Đăng kiểm duyệt, nếu người thiết kế muốn thay đổi thiết kế thì phải trình Đăng kiểm hồ sơ thiết kế sửa đổi để Đăng kiểm duyệt trước khi tiến hành thi công.

5.1.3 Trình hồ sơ thiết kế hoàn công

Trước khi Đăng kiểm trao cấp cho tàu, hồ sơ thiết kế hoàn công phải được trình Đăng kiểm phù hợp với 2.1.7 Phần 1B của Quy chuẩn.

5.1.4 Những yêu cầu đối với hồ sơ trình duyệt

1 Hồ sơ thiết kế trình Đăng kiểm duyệt phải thể hiện được đầy đủ các số liệu cần thiết để chứng minh được rằng, các quy định của Quy chuẩn này đã được thực hiện nghiêm túc và phù hợp với quy định về duyệt thiết kế của Đăng kiểm.

2 Bản tính toán để xác định các thông số và đại lượng theo Tiêu chuẩn được sử dụng phải phù hợp với các yêu cầu của Tiêu chuẩn đó, hoặc theo phương pháp được Đăng kiểm chấp nhận. Phương pháp tính toán đã áp dụng phải đảm bảo chính xác.

3 Hồ sơ thiết kế có liên quan đến các chi tiết, kết cấu, trang thiết bị và các tài liệu, hướng dẫn để sử dụng trên tàu thuộc phạm vi yêu cầu của Quy chuẩn, sau khi được Đăng kiểm duyệt, sẽ được đóng dấu của Đăng kiểm.

5.1.5, 5.1.6 được xóa bỏ.



QUY CHUẨN KỸ THUẬT QUỐC GIA
QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

Phần 1B

QUY ĐỊNH CHUNG VỀ PHÂN CẤP TÀU

Chương 1

QUY ĐỊNH CHUNG

1.1 Kiểm tra

1.1.3 Thời hạn kiểm tra duy trì cấp tàu

1.1.3-1 được sửa đổi như sau:

1 Kiểm tra chu kỳ phải được tiến hành phù hợp với các yêu cầu được đưa ra từ (1) đến (6) sau đây:

(1) Kiểm tra hàng năm

Các đợt kiểm tra hàng năm phải được tiến hành trong khoảng thời gian ba tháng trước hoặc ba tháng sau ngày ấn định kiểm tra hàng năm của lần kiểm tra phân cấp hoặc kiểm tra định kỳ trước đó.

(2) Kiểm tra trung gian

Các đợt kiểm tra trung gian phải được tiến hành như quy định ở (a) hoặc (b) dưới đây. Không yêu cầu tiến hành kiểm tra hàng năm khi đã thực hiện kiểm tra trung gian.

(a) Kiểm tra trung gian phải được thực hiện vào đợt kiểm tra hàng năm lần thứ 2 hoặc thứ 3 sau khi kiểm tra phân cấp trong quá trình đóng mới hoặc kiểm tra định kỳ; hoặc

(b) Thay cho (a) nói trên, kiểm tra trung gian đối với tàu chở hàng rời, tàu dầu và các tàu chở xô hóa chất nguy hiểm trên 10 tuổi và các tàu chở hàng khô tổng hợp trên 15 tuổi có tổng dung tích bằng và lớn hơn 500, có thể được bắt đầu vào đợt kiểm tra hàng năm lần thứ 2 hoặc sau đó và được kết thúc vào đợt kiểm tra hàng năm lần thứ 2 hoặc lần thứ 3.

(3) Kiểm tra định kỳ

Kiểm tra định kỳ phải được tiến hành như quy định từ (a) đến (c) dưới đây.

(a) Kiểm tra định kỳ phải được tiến hành trong khoảng thời gian 3 tháng trước ngày hết hạn của Giấy chứng nhận phân cấp;

(b) Kiểm tra định kỳ có thể được bắt đầu vào hoặc sau đợt kiểm tra hàng năm lần thứ 4 và phải được kết thúc trong thời hạn 3 tháng trước ngày hết hạn của Giấy chứng nhận phân cấp; hoặc

(c) Mặc dù đã có quy định ở (b), vẫn có thể tiến hành kiểm tra định kỳ trước đợt kiểm tra hàng năm lần thứ 4. Trong trường hợp này, phải kết thúc kiểm tra định kỳ trong vòng 15 tháng tính từ ngày bắt đầu kiểm tra định kỳ.

(4) Kiểm tra trên đà

Kiểm tra trên đà phải được tiến hành như quy định ở (a) và (b) dưới đây:

(a) Kiểm tra trên đà được tiến hành đồng thời với kiểm tra định kỳ;

(b) Kiểm tra trên đà được tiến hành trong vòng 36 tháng tính từ ngày kết thúc kiểm tra phân cấp hoặc tính từ ngày kết thúc đợt kiểm tra trên đà trước đó.

(5) Kiểm tra nồi hơi

Kiểm tra nồi hơi phải được thực hiện như quy định ở (a) và (b) dưới đây. Tuy nhiên, đối với các tàu chỉ được trang bị một nồi hơi chính, thì 8 năm sau khi tàu được đóng phải kiểm tra nồi hơi vào các đợt kiểm tra hàng năm, trung gian hoặc định kỳ.

(a) Kiểm tra nồi hơi đồng thời với kiểm tra định kỳ;

(b) Kiểm tra nồi hơi trong vòng 36 tháng kể từ ngày kết thúc kiểm tra phân cấp hoặc ngày kết thúc kiểm tra nồi hơi trước đó.

(6) Kiểm tra trục chân vịt và trục trong ống bao trục

Kiểm tra thông thường trục chân vịt và trục trong ống bao trục được tiến hành theo quy định từ (a) đến (f) sau đây:

(a) Kiểm tra thông thường trục chân vịt loại 1 hoặc trục trong ống bao trục loại 1 (sau đây trong Chương này gọi là trục loại 1) phải được tiến hành trong khoảng thời gian 5 năm tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra thông thường trục chân vịt trước đó.

(b) Bất kể quy định ở (a) trên, kiểm tra thông thường trục chân vịt có lắp ổ đỡ trong ống bao trục được bôi trơn bằng dầu phải tuân theo các quy định từ (i) đến (iv) sau:

(i) Kiểm tra thông thường trục chân vịt loại 1B có thể được hoãn không quá 3 năm tính từ ngày hoàn thành kiểm tra từng phần nếu kiểm tra từng phần nêu ở 8.1.2-1 được thực hiện vào thời gian nêu ở (a) trên. Ngoài ra, nếu kiểm tra xác nhận được thực hiện trong phạm vi 3 năm tính từ ngày hoàn thành kiểm tra từng phần nêu trên và đảm bảo được rằng, việc bảo dưỡng đã được thực hiện tốt kể từ khi kiểm tra từng phần đó, kiểm tra thông thường có thể được hoãn không quá 2 năm tính từ ngày kiểm tra xác nhận nêu trên.

(ii) Kiểm tra thông thường trục chân vịt loại 1C có thể được hoãn không quá 5 năm tính từ ngày hoàn thành kiểm tra từng phần nếu kiểm tra từng phần nêu ở 8.1.2-1 được thực hiện vào thời gian nêu ở (a) trên.

(iii) Kiểm tra xác nhận nêu ở (i) trên phải đảm bảo rằng ít nhất các nội dung nêu ở (ia) đến (ic) được giám sát và ghi lại, và các tình trạng về bôi trơn của hệ trục được duy trì tốt dựa trên các thông số được giám sát đó. Trong trường hợp này, việc giám sát và ghi phải được thực hiện cho đến đợt kiểm tra thông thường lần tiếp theo.

(ia) Lấy mẫu và phân tích dầu bôi trơn được thực hiện thường xuyên vào các khoảng thời gian không vượt quá 6 tháng (một đợt phân tích phải bao gồm hàm lượng nước, hàm lượng clorua, hàm lượng kim loại trục, hàm lượng hạt kim loại ổ đỡ và mức độ ô xi hóa dầu);

(ib) Tốc độ tiêu thụ dầu;

(ic) Nhiệt độ ổ đỡ.

(iv) Tiêu chuẩn đối với các thông số được giám sát nêu ở (iii) trên được quy định như sau:

(ia) Phân tích dầu:

- Các hạng mục và phương pháp phân tích

Có thể áp dụng các giá trị ở Bảng 1B/1.1 sau. Tuy nhiên, có thể sử dụng các hạng mục và phương pháp phân tích khác nếu được Đăng kiểm thấy phù hợp.

Bảng 1B/1.1 Giá trị tiêu chuẩn

Hạng mục phân tích

Giá trị lớn nhất

Phương pháp phân tích

Fe (phần triệu)

50

ICP (SOAP)

Sn (phần triệu)

20

ICP (SOAP)

Pb (phần triệu)

20

ICP (SOAP)

Na (phần triệu

80

ICP (SOAP)

Ô xi hóa I-ri-đi (IR) @5,85  mm (đơn vị/cm)

10

FT-IR

Nước phân tách

1

Nhìn thấy (lắng 24 giờ)

- Giá trị tiêu chuẩn

Giá trị nằm trong các giá trị lớn nhất nêu ở Bảng 1B/1.1 tính từ các giá trị của dầu mới.

- Giá trị báo động

Giá trị nhỏ hơn 2 lần giá trị tiêu chuẩn (nếu thông số bất kỳ vượt quá giá trị báo động, dầu thử phải được lấy mẫu lại và phân tích lại đối với tất cả các hạng mục phải được thực hiện ngay).

(ib) Tốc độ tiêu thụ dầu bôi trơn

Nhỏ hơn hoặc bằng 2 lít/ngày.

(ic) Nhiệt độ ở ổ đỡ phía sau trong ống bao

Nhỏ hơn hoặc bằng 55oC.

(id) Độ sụt đối với ổ đỡ bôi trơn bằng dầu

Nhỏ hơn hoặc bằng 0,3 mm.

(c) Bất kể quy định ở (a) trên, trục chân vịt loại 1 áp dụng hệ thống bảo dưỡng phòng ngừa phù hợp với các yêu cầu 8.1.3, không cần phải rút trục ra trong đợt kiểm tra thông thường. Các trục phải được rút ra để kiểm tra vào lúc được yêu cầu dựa trên cơ sở kết quả bảo dưỡng phòng ngừa.

(d) Kiểm tra thông thường trục chân vịt loại 2 và trục trong ống bao trục loại 2 (sau đây trong Chương này gọi là trục loại 2) phải được tiến hành như quy định ở (i) và (ii) dưới đây:

(i) Kiểm tra được tiến hành đồng thời với đợt kiểm tra định kỳ;

(ii) Kiểm tra được tiến hành trong vòng 36 tháng tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra thông thường hệ trục trước đó.

Tuy nhiên, nếu như phần kết cấu của trục ở trong ổ đỡ trong ống bao tương ứng với các trục loại 1 và kết cấu của trục giữa ống bao trục và giá đỡ trục tương ứng với trục loại 2, thì trục có thể được kiểm tra trong khoảng thời gian được đưa ra trong ở (a), với điều kiện là đã thực hiện việc kiểm tra từng phần tương ứng với trục loại 2 đúng theo thời gian được đưa ra ở (i) và (ii) nói trên.

(e) Kiểm tra thông thường trục chân vịt loại 1 và trục trong ống bao loại 1 có thể được hoãn lại cho đến đợt kiểm tra trên đà lần tới chỉ vì mục đích gộp hai đợt kiểm tra lại. Tuy nhiên, phải kiểm tra bất thường với các yêu cầu sau, và các phần được kiểm tra phải có tình trạng tốt. Ngoài ra, thời gian hoãn này không được vượt quá 6 tháng đối với các trục loại 1A và 12 tháng đối với các trục loại 1B và 1C.

(i) Các trục chân vịt hở ở trong buồng máy phải được kiểm tra bằng mắt;

(ii) Các báo cáo kiểm tra khe hở/độ sụt của đầu sau của ổ đỡ trong ống bao (hoặc đầu sau của ổ đỡ trong giá đỡ trục, nếu có) phải được kiểm tra;

(iii) Các báo cáo bảo dưỡng của thiết bị làm kín ống bao trục phải được kiểm tra;

(iv) Bằng chứng đảm bảo máy chính được vận hành bên ngoài dải vòng quay cấm do dao động xoắn;

(v) Các nội dung kiểm tra nêu ở 8, 9 và 10 trong Bảng 1B/8.1 Phần 1B phải được thực hiện.

(f) Hoãn kiểm tra thông thường trục chân vịt loại 1 và trục trong ống bao loại 1, được hỗ trợ bởi kiểm tra bất thường nêu ở (e) trên hoặc kiểm tra từng phần nêu ở (b) trên không được vượt quá các thời hạn dài nhất sau đây:

(i) 5 năm 6 tháng đối với các trục loại 1A;

(ii) 8 năm đối với các trục loại 1B (10 năm trong trường hợp tuân thủ các yêu cầu ở (b)(iii) trên);

(iii) 10 năm đối với các trục loại 1C.

1.1.7 Tàu chở hàng rời

1.1.7-4(1) được sửa đổi như sau:

4 Đối với các tàu được áp dụng yêu cầu ở 5.1.3 Phần 9 do kết quả kiểm tra quy định ở -1, thì phải tiến hành các đợt kiểm tra sau đây trong đợt kiểm tra chu kỳ để bổ sung vào các đợt kiểm tra được yêu cầu trong Chương này.

(1) Trong đợt kiểm tra hàng năm, bổ sung vào các quy định được yêu cầu ở Chương 3, đối với khoang gần mũi nhất phải tiến hành kiểm tra những hạng mục sau đây.

(a) Đối với các tàu trên 5 tuổi đến 15 tuổi:

(i) Kiểm tra toàn bộ các khoang hàng;

(ii) Kiểm tra tiếp cận các vách ngang và ít nhất 25% sườn khoang (kể cả các mã đầu và chân của chúng và tấm vỏ liền kề). Nếu từ kết quả kiểm tra, đăng kiểm viên thấy cần thiết, thì việc kiểm tra phải được mở rộng đến mức kiểm tra tiếp cận tất cả các sườn khoang (bao gồm cả các mã trên và dưới và tôn vỏ liền kề);

(iii) Các vùng nghi ngờ phát hiện ở lần kiểm tra trước.

(b) Đối với các tàu trên 15 tuổi:

(i) Kiểm tra toàn bộ các khoang hàng;

(ii) Kiểm tra tiếp cận các vách ngang và tất cả các sườn khoang (kể cả các mã đầu và chân của chúng và tấm vỏ liền kề);

(iii) Các vùng nghi ngờ phát hiện ở lần kiểm tra trước.

(c) Phải tiến hành đo chiều dày ít nhất ở phạm vi quy định tại (a)(ii) và (iii) hoặc (b)(ii) và (iii) nói trên, khi áp dụng. Có thể bỏ đo chiều dày này nếu Đăng kiểm viên thấy thỏa mãn từ kiểm tra tiếp cận rằng không có sự suy giảm kết cấu và sơn phủ bảo vệ, nếu có, vẫn còn hiệu quả. Tuy nhiên, nếu từ kết quả đo chiều dày phát hiện thấy ăn mòn đáng kể, thì phải tiến hành đo chiều dày bổ sung, phù hợp với Bảng 1B/5.16 đến 1B/5.20, đối với các thành phần kết cấu phát hiện thấy ăn mòn đáng kể đó.

(2) Thử chức năng báo động mức nước cao của giếng hút khô và chuông báo động nước xâm nhập vào khoang hàng như nêu ở 5.1.3-2 Phần 9, phải được tiến hành để bổ sung vào các yêu cầu tương ứng quy định ở 3.2.3, 4.2.3 và 5.2.3 của Phần này, trong các đợt kiểm tra chu kỳ.1.3 được sửa đổi như sau:

1.3 Giải thích từ ngữ

1.3.1 Các thuật ngữ

1.3.1-1 được sửa đổi (4), (6) và bổ sung (12) đến (14) như sau:

1 Nếu không có các định nghĩa nào khác trong Quy chuẩn, các thuật ngữ trong Phần này được giải thích như dưới đây:

(1) “Két dằn” là két chỉ dùng để chứa nước dằn. Đối với két được dùng vừa để chở hàng vừa để chứa nước dằn, phải áp dụng các quy định (a) và (b) sau đây:

(a) Két được dùng vừa để chở hàng vừa để chứa nước dằn sẽ được coi là két dằn khi kiểm tra bên trong két đó thấy bị ăn mòn đáng kể;

(b) Đối với các tàu dầu và tàu chở xô hóa chất nguy hiểm, các két được dùng để chở hàng hoặc chứa nước dằn như một phần của quy trình khai thác tàu thông thường được coi như két dằn. Các khoang hàng mà trong đó nước dằn chỉ có thể được chứa trong từng trường hợp ngoại lệ (như nêu ở 18.3 Phụ lục I của MARPOL) được coi như khoang hàng.

(2) “Kiểm tra tiếp cận” là kiểm tra mà đăng kiểm viên có thể kiểm tra được các chi tiết của kết cấu trong tầm nhìn gần, có nghĩa là trong tầm tay sờ được;

(3) “Cơ cấu dọc trong mặt cắt ngang” bao gồm tất cả các cơ cấu dọc như tôn bao, dầm dọc, sống dọc boong, sống dọc mạn, sống đáy dưới, sống đáy trên và các vách dọc tại mặt cắt ngang đang xét;

(4) “Khoang/két đại diện” là khoang/két có khả năng phản ánh được trạng thái kỹ thuật của các khoang/két khác có kiểu và điều kiện làm việc tương tự và có hệ thống ngăn ngừa ăn mòn tương tự. Khi chọn số lượng khoang/két đại diện phải xét đến điều kiện làm việc, lịch sử sửa chữa và các khu vực kết cấu nguy hiểm và/hoặc khu vực có nghi ngờ đã định;

(5) “Khu vực có nghi ngờ” là những khu vực biểu hiện bị ăn mòn đáng kể và/hoặc những khu vực mà đăng kiểm viên thấy có chiều hướng ăn mòn nhanh;

(6) “Ăn mòn đáng kể” là ăn mòn có độ hao mòn vượt quá 75% giới hạn cho phép thông qua đánh giá biểu đồ ăn mòn, nhưng vẫn nằm trong giới hạn có thể chấp nhận. Bất kể giới hạn nêu trên, đối với (a) đến (c) sau đây, ăn mòn đáng kể là mức độ ăn mòn mà việc đánh giá biểu đồ ăn mòn cho thấy chiều dày đo được nằm trong phạm vi 0,5 mm so với chiều dày phải thay mới quy định ở các điều khoản liên quan. “Chiều dày phải thay thế” là chiều dày nhỏ nhất cho phép mà dưới đó thì thành phần kết cấu phải được thay thế.

(a) Đối với các tàu phải áp dụng các quy định của Phần 2A-B và 2A-T của Quy chuẩn;

(b) Đối với các nắp đậy và các thành miệng khoang hàng của các tàu phải tuân thủ các quy định khác của Đăng kiểm;

(c) Đối với các vách kín nước trong khoang hàng phù hợp với các quy định ở 29.10 hoặc 29.11 Phần 2A của Quy chuẩn.

(7) “Hệ thống chống ăn mòn” được coi như một lớp phủ cứng hoàn toàn;

(8) Trạng thái lớp phủ được xác định như sau:

- “Tốt”: trạng thái chỉ có các chấm gỉ nhỏ;

- “Trung bình”: trạng thái có lớp phủ bị hỏng cục bộ ở mép của các nẹp gia cường và các mối hàn và/hoặc chớm gỉ trên diện tích bằng hoặc lớn hơn 20% diện tích khu vực đang xét, nhưng chưa đến mức độ được xác định là trạng thái kém;

- “Kém”: trạng thái có tổng diện tích lớp phủ bị hỏng vượt quá 20% hoặc có lớp gỉ cứng vượt quá 10% diện tích khu vực đang xét;

(9) “Khu vực dọc khoang hàng” là một phần của tàu, bao gồm tất cả các khoang hàng và vùng lân cận, kể cả các két dầu đốt, khoang cách li, két dằn và khoang trống;

(10) “Dầu” là sản phẩm dầu mỏ, bao gồm dầu thô, dầu nặng, dầu bôi trơn, dầu hỏa, xăng và các loại dầu khác được quy định theo các bộ luật và các quy định liên quan;

(11) “Ngày ấn định kiểm tra hàng năm” (Anniversary Date) là ngày tương ứng với ngày hết hạn của Giấy chứng nhận phân cấp, nhưng không bao gồm ngày hết hạn của Giấy chứng nhận phân cấp;

(12) “Ăn mòn rỗ” (pitting corrosion) là các khu vực, điểm ăn mòn phân tán làm giảm cục bộ vật liệu với mức lớn hơn ăn mòn chung ở khu vực xung quanh. Cấp độ rỗ được định nghĩa ở Hình 1B/1.1;

(13) “Ăn mòn mép” là ăn mòn cục bộ ở các mép tự do của tấm, nẹp, các thành phần chịu lực chính và các lỗ khoét xung quanh. Ví dụ về ăn mòn mép được nêu ở Hình 1B/1.2;

(14) “Ăn mòn rãnh” là ăn mòn cục bộ kề với các mối nối hàn dọc theo các nẹp tiếp giáp hoặc ở các mối nối tấm hoặc nẹp. Ví dụ về ăn mòn rãnh được nêu ở Hình 1B/1.3.

Hình 1B_1

Hình 1B/1.1 Cường độ ăn mòn rỗ



Hinh 1B_1-2

Hình 1B/1.2 Ăn mòn mép

Hình 1B/1.3 Ăn mòn rãnh

1.4 Chuẩn bị kiểm tra và các vấn đề khác

1.4.2 Chuẩn bị kiểm tra

1.4.2-1 được sửa đổi như sau:

1 Chủ tàu (hoặc đại diện của chủ tàu) phải chịu trách nhiệm thực hiện tất cả công việc chuẩn bị cho đợt kiểm tra phân cấp, kiểm tra chu kỳ, các kiểm tra khác và việc đo chiều dày được quy định trong Phần này cũng như những công việc cần thiết phục vụ cho công việc kiểm tra do đăng kiểm viên yêu cầu. Công việc chuẩn bị phải bao gồm việc bố trí lối đi thuận tiện và an toàn, phương tiện và các hồ sơ cần thiết phục vụ cho công việc kiểm tra, các Giấy chứng nhận và biên bản về việc thực hiện kiểm tra và đo chiều dày, mở kiểm tra thiết bị, gỡ bỏ các chất bẩn/vật cản và làm sạch. Thiết bị kiểm tra, đo và thử mà đăng kiểm viên dựa vào đó để ra các quyết định ảnh hưởng đến cấp tàu phải được nhận dạng riêng biệt và hiệu chuẩn theo tiêu chuẩn được Đăng kiểm công nhận. Tuy nhiên, đăng kiểm viên có thể chấp nhận các dụng cụ đo đơn giản (ví dụ như thước lá, thước dây, dưỡng đo kích thước mối hàn, vi kế) mà không cần nhận dạng hoặc hiệu chuẩn với điều kiện chúng được thiết kế phù hợp với hàng thương mại, bảo dưỡng tốt và định kỳ được so sánh với các mẫu thử hoặc dụng cụ tương tự. Đăng kiểm viên cũng có thể chấp nhận thiết bị được lắp trên tàu và sử dụng chúng để kiểm tra các trang thiết bị trên tàu (ví dụ như áp kế, nhiệt kế hoặc đồng hồ đo vòng quay) được dựa vào hồ sơ hiệu chuẩn hoặc so với các số đo của các dụng cụ đa năng.

Chương 2

KIỂM TRA PHÂN CẤP

2.1 Kiểm tra phân cấp trong đóng mới

2.1.2 Các bản vẽ và hồ sơ trình duyệt

2.1.2-1(1) được bổ sung (ziv) như sau:

(ziv) Đối với các tàu áp dụng các quy định của Quy chuẩn kỹ thuật quốc gia về kiểm soát tiếng ồn trên tàu biển (QCVN 80:2014/BGTVT), các bản vẽ và tài liệu nêu ở 1.1.1 Mục II của QCVN 80:2014/BGTVT.

2.1.2-11 được sửa đổi và bổ sung 2.1.2-12 như sau:

11 Đối với các tàu yêu cầu phải có hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển như quy định ở 23.2.2 Phần 2A, 20.4.2 Phần 2B, 3.5.1-2 Phần 2A-B và 6.2.1-1(2) Phần 2A-T thì hồ sơ này phải được trình cho Đăng kiểm duyệt.

12 Đối với các tàu yêu cầu phải có hồ sơ kỹ thuật về sơn phủ và/hoặc hồ sơ kỹ thuật về thép không gỉ sử dụng cho các két dầu hàng như quy định ở 23.2.3 Phần 2A, 20.4.3 Phần 2B thì các hồ sơ này phải được trình cho Đăng kiểm duyệt.

Trình hồ sơ và các bản vẽ khác

2.1.3-1(3) được sửa đổi như sau:

1 Ngoài những yêu cầu về hồ sơ và bản vẽ quy định ở 2.1.2, phải trình thêm cho Đăng kiểm hồ sơ và các bản vẽ sau đây:

(1) Các đặc tính kỹ thuật của thân tàu và máy tàu;

(2) Bản tính mô đun chống uốn nhỏ nhất của mặt cắt ngang ở phần giữa tàu;

(3) Kế hoạch ngăn ngừa ăn mòn (có thể bỏ qua các hạng mục đã nêu trong hồ sơ kỹ thuật về sơn phủ nêu ở 2.1.2-11 và 2.1.2-12);

(4) Các bản vẽ chỉ rõ đặc điểm của loại hàng định chở và việc phân bố chúng, nếu có yêu cầu về điều kiện xếp hàng đặc biệt.

2.1.4 Sự có mặt của đăng kiểm viên

2.1.4-1 được sửa đổi như sau:

1 Đăng kiểm viên phải có mặt kiểm tra tại các giai đoạn công nghệ sau đây liên quan đến thân tàu và trang thiết bị:

(1) Khi tiến hành kiểm tra vật liệu và trang thiết bị theo quy định ở Phần 7A và Phần 7B của Quy chuẩn.

(2) Khi vật liệu hoặc các chi tiết được chế tạo ở nhà máy khác đang được đưa xuống sử dụng trên tàu kiểm tra.

(3) Khi tiến hành thử mối hàn theo quy định ở Phần 6 của Quy chuẩn.

(4) Khi được Đăng kiểm chỉ định kiểm tra trong xưởng hoặc kiểm tra lắp ráp từng phân đoạn.

(5) Khi lắp ráp từng phân đoạn/tổng đoạn.

(6) Khi tiến hành thử thủy lực hoặc thử kín nước và thử theo phương pháp không phá hủy.

(7) Khi hoàn thiện phần thân tàu.

(8) Khi tiến hành thử khả năng hoạt động của thiết bị đóng lỗ khoét, thiết bị điều khiển từ xa, thiết bị lái, thiết bị neo, thiết bị chằng buộc, thiết bị kéo sự cố, phương tiện lên, xuống tàu (nêu ở 21.8 Phần 2A hoặc 19.8 Phần 2B), các hệ thống dập cháy và đường ống, hệ thống phát hiện và báo động mức nước (nêu ở 13.8.5 và 13.8.6 Phần 3), phương tiện xả nước (nêu ở 13.5.10 Phần 3) v.v...

(9) Khi lắp ráp bánh lái, kiểm tra độ bằng phẳng của dải tôn giữa đáy, đo các kích thước chính, đo độ biến dạng của thân tàu v.v…

(10) Khi lắp đặt máy tính kiểm soát tải trọng trên tàu theo quy định ở 32.1.1 Phần 2A của Quy chuẩn.

(11) Khi kẻ đường nước chở hàng lên vỏ tàu theo quy định ở Phần 11 của Quy chuẩn.

(12) Khi tiến hành thử nghiêng lệch.

(13) Khi tiến hành thử tàu đường dài.

(14) Khi lắp đặt thiết bị kéo sự cố, đối với tàu phải bố trí trang thiết bị kéo sự cố theo yêu cầu ở 25.2.3 Phần 2A của Quy chuẩn.

(15) Khi lắp đặt hệ thống chữa cháy và khi tiến hành thử khả năng hoạt động của hệ thống.

(16) Khi kẻ số nhận dạng của tàu.

(17) Khi kiểm tra các yêu cầu đối với khu vực sinh hoạt thuyền viên của các tàu áp dụng Phần 13 của Quy chuẩn.

(18) Khi Đăng kiểm thấy cần thiết.

2.1.6 Các hồ sơ phải duy trì ở trên tàu

2.1.6-1(1) được bổ sung (m) và (n), đánh số (m) cũ thành (o) như sau:

1 Khi kết thúc kiểm tra phân cấp, đăng kiểm viên phải xác nhận rằng phiên bản cuối cùng của các bản vẽ, hồ sơ, sổ tay, danh mục sau đây v.v... nếu áp dụng, có ở trên tàu.

(1) Các hồ sơ được Đăng kiểm duyệt hoặc các bản phô tô của chúng:

(a) Sổ tay bảo dưỡng và vận hành các cửa và cửa bên trong (theo 21.3.10, 21.4.9 Phần 2A và 19.3.10, 19.4.9 Phần 2B của Quy chuẩn);

(b) Sơ đồ kiểm soát tai nạn (theo 31.3.1 Phần 2A của Quy chuẩn);

(c) Hướng dẫn xếp tải (theo Chương 32 Phần 2A và Chương 23 Phần 2B);

(d) Hướng dẫn tiếp cận kết cấu thân tàu (theo 33.2.6 Phần 2A và 24.2.6 Phần 2B);

(e) Thông báo ổn định (theo 3.1.5 Phần 11, 2.2.2 Phần 8D và 2.2.2 Phần 8E của Quy chuẩn) và Bản thông báo về tư thế và ổn định tai nạn (theo 1.4.6 Phần 9 của Quy chuẩn);

(f) Hướng dẫn vận hành đối với các tàu chở xô khí hóa lỏng (theo 18.1 Phần 8D của Quy chuẩn);

(g) Hướng dẫn vận hành đối với các tàu chở xô hóa chất nguy hiểm (theo 16.1.1 Phần 8E của Quy chuẩn);

(h) Sơ đồ làm hàng (theo 17.20.13-2 và 17.22.12-10 Phần 8D và 15.3.2-15, 15.8.32 Phần 8E của Quy chuẩn);

(i) Danh mục các hạn chế về xếp/dỡ hàng (theo 15.2.2, 17.20.14 Phần 8D và 15.3.2- 12, 15.8.33-3 và 15.14.7-3 Phần 8E của Quy chuẩn);

(j) Các quy trình thử không phá hủy đối với các khoang/két đại diện kiểu B (Bảng 1B/5.27);

(k) Các quy trình kiểm tra và thử đối với các két màng và két bán màng và các khoang có bọc cách nhiệt bên trong (chú thích 1 ở Bảng 1B/5.27);

(l) Hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển (theo 23.2.2 Phần 2A, 20.4.2 Phần 2B, 3.5.1-2 Phần 2A-B và 6.2.1-1(2) Phần 2A-T của Quy chuẩn);

(m) Hồ sơ kỹ thuật về sơn phủ và/hoặc Hồ sơ kỹ thuật về thép không gỉ sử dụng cho các két dầu hàng (theo 23.2.3 Phần 2A và 20.4.3 Phần 2B);

(n) Sơ đồ kiểm soát cháy (theo 15.2.2 Phần 5 của Quy chuẩn);

(o) Sơ đồ và hồ sơ về kiểm tra dưới nước (theo 6.1.2-2).

2.1.6-1(2)(k) được sửa đổi và bổ sung 2.1.6-1(2)(q) như sau:

(2) Các tài liệu khác:

(a) Sơ đồ bố trí thiết bị kéo và chằng buộc (theo 25.2.2-4 Phần 2A và 21.3.4 Phần 2B của Quy chuẩn);

(b) Hướng dẫn vận hành đối với trang thiết bị kéo sự cố (theo 25.2.3 Phần 2A của Quy chuẩn);

(c) Sổ tay kiểm soát tai nạn (theo 31.3.2 Phần 2A của Quy chuẩn), Thông báo về khả năng ngập các khoang (theo 1.4.9 Phần 9 của Quy chuẩn);

(d) Hướng dẫn đối với máy tính xếp tải (theo 32.1.3-3 Phần 2A và Chương 23 Phần 2B của Quy chuẩn);

(e) Sơ đồ các phương tiện tiếp cận (theo 33.1.5 Phần 2A và 24.1.5 Phần 2B của Quy chuẩn);

(f) Hướng dẫn đối với máy tính kiểm soát ổn định (theo 3.2.6 Phần 10 của Quy chuẩn);

(g) Hướng dẫn bảo dưỡng và vận hành đối với hệ thống máy tàu, trang thiết bị (theo 1.3.9 Phần 3 của Quy chuẩn);

(h) Hướng dẫn đối với hệ thống phát hiện và báo động mức nước (theo 13.8.5-4 và 13.8.6-3 Phần 3 của Quy chuẩn);

(i) Biên bản bảo dưỡng ắc quy (theo 1.1.8 Phần 4 của Quy chuẩn);

(j) Sổ tay hướng dẫn đối với hệ thống thông hơi khoang hàng (theo 4.5.3 Phần 5 của Quy chuẩn);

(k) Sổ tay vận hành an toàn cháy nổ, sổ tay huấn luyện và kế hoạch bảo dưỡng (theo các Chương 14, 15 và 16 Phần 5 của Quy chuẩn);

(l) Hướng dẫn vận hành các thiết bị phục vụ máy bay lên thẳng (theo 18.8 Phần 5 của Quy chuẩn);

(m) Sổ tay hướng dẫn đối với hệ thống khí trơ (theo 35.2.11 Phần 5 của Quy chuẩn);

(n) Một bản phô tô bộ luật IGC (IGC Code) hoặc các quy định quốc gia tương ứng với các quy định của bộ luật IGC (theo 18.2.2-3 Phần 8D của Quy chuẩn);

(o) Một bản phô tô bộ luật IBC (IBC Code) hoặc các quy định quốc gia tương ứng với các quy định của bộ luật IBC (theo 16.2.3-1 Phần 8E của Quy chuẩn);

(p) Quy trình kéo sự cố (theo 25.2.4 Phần 2A hoặc 21.4.1 Phần 2B) của Quy chuẩn;

(q) Báo cáo kiểm tra tiếng ồn (theo 4.2 Mục II của QCVN 80:2014/BGTVT). 2.1.6-2 được sửa đổi như sau:

2 Ngoài các yêu cầu ở -1 trên, đối với các tàu thực hiện chuyến đi quốc tế, đăng kiểm viên phải xác nhận rằng hồ sơ đóng tàu hiện có ở trên tàu và có chứa những tài liệu cần thiết từ các bản vẽ, sơ đồ, sổ tay và tài liệu sau đây. Không yêu cầu trang bị gấp đôi các bản vẽ, tài liệu nêu ở -1.

(1) Các bản vẽ hoàn công của kết cấu thân tàu quy định ở 2.1.7;

(2) Các hồ sơ và tài liệu sau đây:

(a) Sổ tay bảo dưỡng và vận hành các cửa và cửa bên trong (theo 21.3.10, 21.4.9 Phần 2A và 19.3.10, 19.4.9 Phần 2B của Quy chuẩn);

(b) Sơ đồ kiểm soát tai nạn (theo 31.3.1 Phần 2A của Quy chuẩn);

(c) Hướng dẫn xếp tải (theo Chương 32 Phần 2A và Chương 23 Phần 2B của Quy chuẩn);

(d) Thông báo ổn định (theo 3.1.5 Phần 11, 2.2.2 Phần 8D và 2.2.2 Phần 8E của Quy chuẩn).

(3) Hướng dẫn tiếp cận kết cấu thân tàu (theo 33.2.6 Phần 2A và 24.2.6 Phần 2B của Quy chuẩn);

(4) Bản phô tô chứng nhận các vật đúc và vật rèn được hàn vào kết cấu thân tàu;

(5) Sơ đồ chỉ rõ vị trí, kích thước và các chi tiết của thiết bị tạo thành tính nguyên vẹn kín thời tiết và kín nước của tàu, kể cả đường ống (theo 2.1.2-1(1)(zii));

(6) Kế hoạch ngăn ngừa ăn mòn (theo 2.1.3-1(3));

(7) Sơ đồ và hồ sơ về kiểm tra dưới nước (theo 6.1.2-2);

(8) Sơ đồ lên đà, bao gồm các vị trí và những thông tin cần thiết khác của tất cả các chi tiết xuyên qua tôn vỏ như nêu ở hạng mục 3 trong Bảng 1B/6.1;

(9) Hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển (theo 3.5.1-2 Phần 2A- B và 6.2.1-1(2) Phần 2A-T của Quy chuẩn);

(10) Hồ sơ kỹ thuật về sơn phủ và/hoặc Hồ sơ kỹ thuật về thép không gỉ sử dụng cho các két dầu hàng (theo 23.2.3 Phần 2A và 20.4.3 Phần 2B của Quy chuẩn);

(11) Các bản vẽ và hồ sơ về hệ thống chống hà (theo 2.2.2 Mục II của Quy chuẩn kỹ thuật quốc gia về hệ thống chống hà tàu biển (QCVN 74:2014/BGTVT));

(12) Các kế hoạch thử, các biên bản thử, các biên bản đo v.v…

2.1.7 Các bản vẽ hoàn công

2.1.7-2 được bổ sung như sau:

1 Khi kết thúc kiểm tra phân cấp, người đề nghị phân cấp tàu phải chuẩn bị các bản vẽ hoàn công sau đây để trình Đăng kiểm:

(1) Bố trí chung;

(2) Mặt cắt ngang giữa tàu, các bản vẽ ghi đủ kích thước (kết cấu cơ bản), các bản vẽ boong, khai triển tôn vỏ, các vách ngang, bản vẽ bánh lái, trục lái và các bản vẽ các nắp đậy khoang hàng;

(3) Sơ đồ đường ống hàng, dằn và hút khô tàu;

(4) Các bản vẽ kết cấu chống cháy;

(5) Bố trí thiết bị chữa cháy;

(6) Các bản vẽ và thông tin về tầm nhìn lầu lái;

(7) Sơ đồ dung tích khoang két;

(8) Đường cong thủy lực.

2 Ngoài các yêu cầu ở -1 trên, đối với các tàu yêu cầu phải duy trì Hồ sơ đóng tàu ở trên tàu phù hợp với các yêu cầu ở 2.1.6-2 thì các hồ sơ, tài liệu được chứa trong Hồ sơ đóng tàu cũng phải được trình cho Đăng kiểm. Tuy nhiên, không cần thiết phải trình gấp đôi tài liệu nào đã nêu ở -1 trên và ở 2.1.6-1.

2.1.8 Kiểm tra việc sơn phủ

2.1.8-1 được sửa đổi và bổ sung 2.1.8-2 như sau:

1 Phải tiến hành các bước kiểm tra sau đây, trước khi duyệt Hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển, đối với các lớp sơn phủ cho các khoang bên trong theo các yêu cầu ở 23.2.2 Phần 2A, 20.4.2 Phần 2B, 3.5.1-2 Phần 2A-B và 6.2.1-1(2) Phần 2A-T của Quy chuẩn:

(1) Kiểm tra xác nhận rằng bản thông số kỹ thuật và Chứng nhận phù hợp hoặc Giấy chứng nhận duyệt kiểu phù hợp với “Tiêu chuẩn chức năng của lớp phủ bề mặt bảo vệ dùng cho két chứa nước biển chuyên dùng để dằn của tất cả các kiểu tàu và không gian mạn kép của tàu chở hàng rời” (Tiêu chuẩn chức năng về lớp sơn phủ bảo vệ các két dằn nước biển của IMO/Nghị quyết IMO MEPC.215(82)). Tuy nhiên, Chứng nhận phù hợp hoặc Giấy chứng nhận duyệt kiểu phải là Giấy chứng nhận được Đăng kiểm chấp nhận;

(2) Kiểm tra xác nhận rằng nhận dạng sơn phủ trên các thùng chứa đại diện đúng như sơn đã chứng thực trong bản thông số kỹ thuật và Chứng nhận phù hợp hoặc Giấy chứng nhận duyệt kiểu nêu ở (1) trên;

(3) Kiểm tra xác nhận rằng nhân viên kiểm soát có đủ năng lực phù hợp với các tiêu chuẩn chuyên môn, mà Đăng kiểm thấy phù hợp;

(4) Kiểm tra xác nhận rằng các biên bản của nhân viên kiểm soát về việc chuẩn bị bề mặt và thực hiện sơn phủ phù hợp với bản thông số kỹ thuật và Chứng nhận phù hợp hoặc Giấy chứng nhận duyệt kiểu nêu ở (1) trên của nhà sản xuất, và

(5) Thực hiện việc kiểm soát các yêu cầu về kiểm tra lớp sơn mà Đăng kiểm thấy phù hợp.

2 Các nội dung sau phải được Đăng kiểm thực hiện trước khi duyệt Hồ sơ kỹ thuật về sơn phủ đối với các két dầu hàng của các két bên trong theo yêu cầu ở 23.2.3 Phần 2A hoặc 20.4.3 Phần 2B của Quy chuẩn:

(1) Kiểm tra bảng số liệu kỹ thuật và giấy chứng nhận phù hợp hoặc giấy chứng nhận công nhận kiểu phù hợp với các yêu cầu của “Tiêu chuẩn chức năng đối với lớp phủ bảo vệ các két dầu hàng của tàu chở dầu thô” (Tiêu chuẩn chức năng đối với lớp phủ bảo vệ các két dầu hàng cảu IMO/ Nghị quyết MEPC. 288(87) của IMO và bổ sung sửa đổi). Tuy nhiên tuyên bố tuân thủ hoặc giấy chứng nhận công nhận kiểu phải được Đăng kiểm coi là phù hợp.

(2) Kiểm tra về nhận dạng của sơn phủ trên bao bì đại điện để đảm bảo phù hợp với sơn phủ nêu trong bảng số liệu kỹ thuật và giấy chứng nhận phù hợp hoặc giấy chứng nhận công nhận kiểu nêu ở (1) trên.

(3) Kiểm tra đảm bảo người giám sát có đủ năng lực phù hợp với các tiêu chuẩn chuyên môn được Đăng kiểm chấp nhận.

(4) Kiểm tra đảm bảo các báo cáo kiểm tra của người giám sát về chuẩn bị bề mặt và quá trình sơn phủ phù hợp với bảng số liệu kỹ thuật của cơ sở chế tạo và giấy chứng nhận phù hợp hoặc giấy chứng nhận công nhận kiểu nêu ở (1) trên.

(5) Kiểm soát việc thực hiện các yêu cầu về kiểm tra đối với sơn phủ phù hợp với các yêu cầu của Đăng kiểm.

2.2 Kiểm tra phân cấp tàu không có giám sát của Đăng kiểm trong đóng mới

2.2.1 Quy định chung

2.2.1-8 đến -13 được bổ sung thêm như sau:

8 Thông báo ổn định phải được trình để Đăng kiểm duyệt (nếu không có thông báo ổn định thì phải tiến hành thử nghiêng ngang).

9 Mặc dù có quy định ở -2, đối với các tàu đã được phân cấp bởi các tổ chức phân cấp khác được Đăng kiểm công nhận hoặc các tổ chức phân cấp thuộc Hiệp hội các tổ chức phân cấp tàu quốc tế (IACS) thì các hồ sơ và bản vẽ phải trình cho Đăng kiểm kiểm tra có thể chỉ cần như sau:

(1) Thân tàu:

(a) Bố trí chung;

(b) Các mặt cắt ngang vùng giữa tàu;

(c) Kết cấu cơ bản;

(d) Khai triển tôn vỏ tàu;

(e) Bố trí ống;

(f) Bánh lái;

(g) Sống đuôi;

(h) Bố trí các ống dầu hàng (đối với tàu dầu);

(i) Tuyến hình (đối với các trường hợp cần xác định lại mạn khô);

(k) Đường cong thủy lực;

(l) Sơ đồ chở gỗ súc (nếu có ấn định mạn khô chở gỗ súc);

(m) Nắp hầm hàng;

(h) Bản tính dung tích tàu hoặc bản số liệu dung tích tàu (nếu cần kiểm tra dung tích của tàu).

(2) Hệ thống máy tàu:

(a) Các đặc tính kỹ thuật của hệ thống máy;

(b) Bố trí chung buồng máy;

(c) Nồi hơi và các thiết bị phụ của nồi hơi;

(d) Bố trí các ống trong buồng máy;

(e) Hệ trục chân vịt và trục trong ống bao trục;

(f) Thiết bị lái;

(g) Sơ đồ hệ thống điều khiển, hệ thống giám sát và báo động (đối với các tàu buồng máy không có người trực theo chu kỳ);

(h) Sơ đồ hệ thống điện.

(3) Các báo cáo, biên bản kiểm tra tàu hoặc bản sao của chúng;

(4) Bản sao giấy chứng nhận phân cấp, các giấy chứng nhận theo luật và giấy chứng nhận đăng ký tàu;

(5) Các hồ sơ, tài liệu khác về các đặc trưng và lịch sử của tàu (nếu có).

10 Thông báo kết quả kiểm tra hồ sơ bản vẽ, tài liệu

Sau khi Đăng kiểm kiểm tra các bản vẽ, tài liệu nêu ở -2, kết quả kiểm tra sẽ được thông báo cho chủ tàu (người đề nghị). Nếu không thể kiểm tra đầy đủ dựa trên các bản vẽ, tài liệu được trình do thiếu thông tin cần thiết thì Đăng kiểm có thể yêu cầu phải kiểm tra trên tàu.

11 Thay đổi các yêu cầu kiểm tra

(1) Nếu chủ tàu muốn hoãn một phần kiểm tra và Đăng kiểm thấy phù hợp thì có thể chấp nhận hoãn dựa trên việc kiểm tra tình trạng thực tế của tàu. Nội dung kiểm tra được hoãn này phải được hoàn thành trong vòng một năm.

(2) Tùy theo từng trường hợp, có thể xem xét đặc biệt đến các yêu cầu kiểm tra phân cấp các tàu không có giám sát của Đăng kiểm trong đóng mới với điều kiện trong vòng một năm tàu phải được hoàn thành kiểm tra định kỳ tiếp theo trùng với đợt kiểm tra đến hạn của kiểm tra định kỳ.

12 Nếu Đăng kiểm thấy cần thiết, do tình trạng và tuổi của tàu, thì trước khi bắt đầu kiểm tra phân cấp, Đăng kiểm có thể yêu cầu kiểm tra sơ bộ tàu.

13 Mặc dù có quy định ở -1, đối với các tàu đã được phân cấp bởi các tổ chức phân cấp khác được Đăng kiểm công nhận hoặc các tổ chức phân cấp thuộc Hiệp hội các tổ chức phân cấp tàu quốc tế (IACS) thì nội dung kiểm tra phân cấp các tàu được đóng không có giám sát của Đăng kiểm có thể được thực hiện với khối lượng tối thiểu như sau, dựa vào tuổi tàu và tình trạng kiểm tra phân cấp của tổ chức phân cấp trước đây của tàu:

(1) Kiểm tra thân tàu

(i) Đối với các tàu dưới 5 tuổi, nội dung kiểm tra phải như nội dung của kiểm tra hàng năm;

(ii) Đối với các tàu từ 5 đến dưới 10 tuổi, nội dung kiểm tra phải bao gồm nội dung của kiểm tra hàng năm và kiểm tra một số két dằn đại diện.

(iii) Đối với các tàu từ 10 tuổi đến dưới 20 tuổi, nội dung kiểm tra phải bao gồm nội dung của kiểm tra hàng năm và kiểm tra một số két dằn và khoang hàng đại diện;

(iv) Đối với các tàu có dấu hiệu bổ sung ESP từ 15 tuổi đến dưới 20 tuổi, nội dung kiểm tra phải như nội dung của kiểm tra định kỳ hoặc kiểm tra trung gian, lấy nội dung nào đến hạn gần nhất;

(v) Đối với tất cả các tàu từ 20 tuổi trở lên, nội dung kiểm tra phải như nội dung của kiểm tra định kỳ (bao gồm cả các tàu áp dụng kiểm tra liên tục thân tàu);

(vi) Trong trường hợp áp dụng các yêu cầu ở (iv) đến (v) trên, nếu tàu chưa đến hạn lên đà vào thời điểm kiểm tra, Đăng kiểm có thể xem xét để chấp nhận kiểm tra dưới nước thay cho kiểm tra trên đà;

(vii) Khi áp dụng các yêu cầu ở (i) đến (vi) trên, có thể thực hiện như sau:

- Nếu kiểm tra phân cấp được coi như kiểm tra chu kỳ để duy trì cấp thì Đăng kiểm có thể xem xét chấp nhận các kết quả đo chiều dày của tổ chức phân cấp trước đây của tàu nếu chúng được thực hiện trong cửa sổ kiểm tra quy định của kiểm tra chu kỳ đó.

- Nếu kiểm tra phân cấp không được coi như kiểm tra chu kỳ để duy trì cấp thì Đăng kiểm có thể xem xét chấp nhận các kết quả đo chiều dày của tổ chức phân cấp trước đây của tàu nếu chúng được thực hiện trong phạm vi 15 tháng trước khi hoàn thành kiểm tra phân cấp để vào cấp của Đăng kiểm nếu nó nằm trong phạm vi của kiểm tra định kỳ, trong phạm vi 18 tháng trước khi hoàn thành kiểm tra phân cấp để vào cấp của Đăng kiểm nếu nó nằm trong phạm vi của kiểm tra trung gian.

Trong cả hai trường hợp, các kết quả đo chiều dầy phải được Đăng kiểm soát xét sự phù hợp với các yêu cầu kiểm tra áp dụng và phải đo kiểm tra đến mức độ Đăng kiểm thấy phù hợp.

(viii) Trong trường hợp áp dụng các yêu cầu ở (iii) đến (v) trên, có thể không yêu cầu việc thử két đối với các tàu trên 15 tuổi như một phần của kiểm tra phân cấp để vào cấp của Đăng kiểm trừ khi kiểm tra vào cấp được coi như đợt kiểm tra chu kỳ để duy trì cấp. Nếu kiểm tra phân cấp để vào cấp của Đăng kiểm được coi như kiểm tra chu kỳ để duy trì cấp, Đăng kiểm có thể xem xét chấp nhận việc thử két được thực hiện bởi tổ chức đăng kiểm trước đây nếu chúng được thực hiện trong phạm vi cửa sổ kiểm tra áp dụng của kiểm tra chu kỳ đó.

(2) Hệ thống máy tàu

Phải kiểm tra chung tất cả các máy quan trọng, đặc biệt, phải bao gồm:

(i) Thiết bị đốt dầu của nồi hơi, bộ tiết kiệm và thiết bị sinh hơi phải được kiểm tra trong các điều kiện làm việc. Việc điều chỉnh các van an toàn của các thiết bị này phải được xác nhận lại bằng cách kiểm tra các biên bản kiểm tra của tàu;

(ii) Tất cả các bình chịu áp lực;

(iii) Điện trở cách điện, các bộ ngắt mạch máy phát điện, các rơ le ngắt ưu tiên và bộ điều tốc động cơ lai máy phát phải được thử; khả năng làm việc song song và phân chia tải của các máy phát phải được kiểm tra xác nhận;

(iv) Trong mọi trường hợp, các đèn và thiết bị chỉ báo hàng hải, các nguồn điện làm việc và dự phòng của chúng phải được xác nhận lại;

(v) Các bơm hút khô, bơm chữa cháy sự cố và điều khiển từ xa các van dầu, bơm dầu đốt, bơm dầu bôi trơn và các quạt thông gió cưỡng bức phải được kiểm tra trong các điều kiện làm việc;

(vi) Các thiết bị tái tuần hoàn và làm sạch băng (nếu có);

(vii) Máy chính và tất cả các máy phụ cần thiết cho hoạt động của tàu trên biển cùng với các thiết bị điều khiển chính và máy lái phải được thử trong các điều kiện làm việc. Thiết bị lái phụ cũng phải được thử. Việc thử đi biển ngắn phải được thực hiện nếu Đăng kiểm thấy cần thiết khi tàu đã bị dừng hoạt động trong thời gian dài;

(viii) Thiết bị khởi động ban đầu phải được xác nhận lại;

(ix) Đối với các tàu dầu, hệ thống dầu hàng và thiết bị điện ở các khu vực nguy hiểm phải được kiểm tra sự phù hợp với các yêu cầu của Quy chuẩn. Nếu có lắp các thiết bị an toàn về bản chất, Đăng kiểm viên phải thỏa mãn rằng, chúng đã được chứng nhận bởi cơ quan được công nhận. Các thiết bị an toàn và báo động và các dụng cụ đo đạc chính của hệ thống khí trơ phải được xác nhận lại và hệ thống phải được kiểm tra chung để đảm bảo không tạo thành nguy cơ nguy hiểm cho tàu.

(x) Trong trường hợp kiểm tra phân cấp để vào cấp của Đăng kiểm đối với tàu tại thời điểm bàn giao tàu, các nội dung nêu ở (ii) đến (ix) trên, việc xác nhận lại có thể bằng cách xem xét biên bản của tàu.

2.3 Thử nghiêng và thử đường dài

2.3.2 Thử đường dài

2.3.2-1 được bổ sung (10) và (11), đánh số lại (10) thành (12) như sau:

1 Khi kiểm tra phân cấp tất cả các tàu, phải tiến hành thử đường dài theo quy định từ (1) đến (11) dưới đây trong điều kiện tàu đủ tải, thời tiết tốt và biển lặng, ở vùng biển không hạn chế độ sâu của nước đối với mớn nước của tàu. Tuy nhiên, nếu việc thử đường dài không thể thực hiện được trong điều kiện đủ tải thì có thể thử với điều kiện tải thích hợp.

(1) Thử tốc độ;

(2) Thử lùi;

(3) Thử thiết bị lái, thử chuyển đổi từ lái chính sang lái phụ;

(4) Thử quay vòng. Trong từng trường hợp cụ thể, Đăng kiểm có thể xem xét miễn giảm thử quay vòng cho từng tàu riêng rẽ, với điều kiện phải có đầy đủ số liệu thử quay vòng của các tàu đóng cùng phiên bản;

(5) Thử để xác nhận không có trục trặc trong điều kiện hoạt động của máy cũng như đặc tính của tàu trong lúc thử đường dài;

(6) Thử hoạt động của các tời neo;

(7) Thử hoạt động hệ thống điều khiển tự động và điều khiển từ xa của máy chính hoặc chân vịt biến bước, nồi hơi và các tổ máy phát điện;

(8) Thử tích hơi của nồi hơi;

(9) Đo dao động xoắn của hệ trục;

(10) Đo áp suất âm thanh của hệ thống phát hiện và báo cháy cố định;

(11) Đo tiếng ồn (nếu áp dụng các quy định của QCVN 80:2014/BGTVT);

(12) Thử các mục khác, nếu Đăng kiểm thấy cần thiết.

2 Kết quả thử quy định ở -1 trên phải được trình cho Đăng kiểm để làm hồ sơ thử tàu đường dài.

3 Trong trường hợp kiểm tra phân cấp đối với các tàu được đóng không có giám sát của Đăng kiểm, Đăng kiểm có thể miễn giảm các yêu cầu thử nêu trên với điều kiện có đủ số liệu trong lần thử trước và kể từ lần thử đó tàu không có thay đổi làm ảnh hưởng đến kết quả thử quy định ở -1 nói trên.

2.4 Thử chở hàng

2.4.1 được sửa đổi như sau:

2.4.1 Tàu chở xô khí hóa lỏng

1 Nếu yêu cầu cuộc thử trong điều kiện có hàng dự định chở trong khoang hàng không thể thực hiện được trong đợt kiểm tra phân cấp, thì có thể tiến hành thử ở lần nhận hàng đầu tiên ngay sau khi hoàn thành kiểm tra phân cấp tàu. Trong trường hợp này, cuộc thử được coi là đợt kiểm tra bất thường với sự chứng kiến của đăng kiểm viên.

2 Đối với việc kiểm tra phân cấp tàu được đóng không có giám sát của Đăng kiểm, nếu các tàu có đầy đủ hồ sơ khai thác, thì Đăng kiểm có thể xem xét và miễn giảm toàn bộ hoặc từng phần việc thử chở hàng.

Chương 3

KIỂM TRA HÀNG NĂM

3.2 Kiểm tra hàng năm thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng

3.2.6 Đo chiều dày

3.2.6-1(2) được sửa đổi và bổ sung 3.2.6-1(3) như sau:

1 Vào các đợt kiểm tra hàng năm, phải tiến hành đo chiều dày như (1) và (2) dưới đây. Thiết bị đo và biên bản đo chiều dày phải áp dụng càng phù hợp với quy định ở 5.2.6-1 (Chương 5) càng tốt.

(1) Các khoang và két như quy định ở Bảng 1B/3.6;

(2) Các vùng mà đăng kiểm viên thấy cần thiết từ kết quả kiểm tra bên trong các khoang và két nêu ở 3.2.4-1(2);

(3) Các khu vực ăn mòn đáng kể đã được chỉ ra ở đợt kiểm tra trước (trừ các két hàng của tàu dầu không phải là tàu được đóng phù hợp với Phần 2A-T, tàu chở xô hóa chất nguy hiểm và tàu chở xô khí hóa lỏng). Đối với các tàu chở hàng rời được đóng phù hợp với Phần 2A-B, có thể bỏ qua việc đo chiều dày nếu đăng kiểm viên thấy rằng lớp phủ bảo vệ đã được áp dụng phù hợp với các yêu cầu của cơ sở chế tạo sơn phủ và được duy trì ở tình trạng tốt.

Bảng 1B/3.1 được sửa đổi như sau:

Bảng 1B/3.1 Kiểm tra các bản vẽ và hồ sơ

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Hướng dẫn xếp tải

— Đối với các tàu được trang bị hướng dẫn xếp hàng trên tàu theo các yêu cầu của mục 32.1.1 và 32.3.1 Phần 2A và 23.1.1 Phần 2B của Quy chuẩn, phải kiểm tra xác nhận hướng dẫn này có trên tàu.

2

Bản thông báo ổn định

— Phải kiểm tra xác nhận bản thông báo ổn định có trên tàu.

3

Sơ đồ, sổ tay kiểm soát tai nạn và bản thông báo về tư thế chúi và ổn định tai nạn

— Đối với các tàu được trang bị sơ đồ kiểm soát tai nạn trên tàu theo yêu cầu của Chương 31 Phần 2A, phải kiểm tra xác nhận sơ đồ đã được duyệt và sổ tay chứa những thông tin thể hiện trong sơ đồ có trên tàu. Đối với các tàu áp dụng 1.4.6 Phần 9 của Quy chuẩn, phải kiểm tra xác nhận bản thông báo về tư thế chúi và ổn định tai nạn được duyệt có ở trên tàu.

4

Sơ đồ kiểm soát cháy

— Kiểm tra xác nhận sơ đồ kiểm soát cháy được bố trí và đặt ở những vị trí hợp lý.

5

Hướng dẫn hoạt động và bảo dưỡng cửa mũi tàu, cửa bên trong và bản chỉ dẫn quy trình vận hành

Đối với các tàu được trang bị hướng dẫn và bản chỉ báo theo các yêu cầu ở Chương 21 Phần 2A và Chương 19 Phần 2B;

— Kiểm tra xác nhận hướng dẫn có trên tàu.

— Kiểm tra xác nhận có trang bị bản chỉ dẫn.

6

Các sổ tay hướng dẫn về hệ thống khí trơ

— Đối với các tàu được trang bị sổ tay trên tàu theo các yêu cầu của 4.5.5 Phần 5 của Quy chuẩn, phải kiểm tra xác nhận sổ tay này có trên tàu.

7

Bản vẽ bố trí các thiết bị kéo và chằng buộc

— Kiểm tra xác nhận các bản vẽ bố trí thiết bị kéo và chằng buộc theo quy định ở 25.2 Phần 2A hoặc 21.3 Phần 2B, có trên tàu.

8

Sổ tay hướng dẫn tiếp cận kết cấu tàu

— Đối với các tàu được trang bị sổ tay hướng dẫn phù hợp với quy định ở 33.2.6 Phần 2A và 24.2.6 Phần 2B của Quy chuẩn, xác nhận sổ tay này có trên tàu và được thay mới khi cần thiết.

9

Hồ sơ liên quan đến kiểm tra của các tàu chở hàng rời, tàu chở dầu và các tàu chở xô hóa chất nguy hiểm

— Kiểm tra xác nhận các hồ sơ được lưu giữ trên tàu.

10

Hồ sơ kỹ thuật về sơn phủ và/hoặc hồ sơ kỹ thuật về thép không gỉ

— Đối với tàu yêu cầu phải có Hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển trên tàu phù hợp với các yêu cầu ở 23.2.2 Phần 2A, 20.4.2 Phần 2B, 3.5.1-2 Phần 2A-B và 6.2.1-1(2) Phần 2A-T của Quy chuẩn, phải kiểm tra xác nhận hồ sơ này có ở trên tàu và các công việc sửa chữa, bảo dưỡng được ghi lại trong hồ sơ.

— Đối với các tàu yêu cầu phải có hồ sơ kỹ thuật về sơn phủ và/hoặc hồ sơ kỹ thuật về thép không gỉ phù hợp với các yêu cầu ở 23.2.3 Phần 2A hoặc 20.4.3 Phần 2B, phải kiểm tra đảm bảo các hồ sơ này được lưu giữ trên tàu và việc bảo dưỡng, sửa chữa đều được lập thành báo cáo đầy đủ và lưu giữ trong các hồ sơ này.

11

Báo cáo kiểm tra tiếng ồn

— Đối với các tàu áp dụng các quy định của QCVN 80:2014/BGTVT, phải kiểm tra đảm bảo Báo cáo kiểm tra tiếng ồn được lưu giữ trên tàu

Bảng 1B/3.2 được sửa đổi như sau:

Bảng 1B/3.2 Kiểm tra chung

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Tôn vỏ

— Phải kiểm tra tình trạng chung mặt ngoài thân tàu phía trên đường nước chở hàng.

2

Tôn boong thời tiết

3

Các lỗ khoét trên boong và mặt ngoài thân tàu

— Phải kiểm tra tình trạng chung của các thành quây và các thiết bị đóng của miệng khoang trên boong lộ và trong khu vực thượng tầng kín, cửa mạn, cửa làm hàng, cửa húp lô phía dưới boong mạn khô hoặc boong thượng tầng.

4

Thành quây buồng máy

— Phải kiểm tra tình trạng chung của các thành quây buồng máy hở và các lỗ khoét của chúng, các cửa trời của buồng nồi hơi, buồng máy và thiết bị đóng kín chúng.

5

Thiết bị thông gió

— Phải kiểm tra tình trạng chung của các thành quây và thiết bị đóng kín của thiết bị thông gió xuống các khoang bên dưới boong mạn khô hoặc các boong thượng tầng kín.

6

Ống thông hơi

— Phải kiểm tra tình trạng chung của các ống thông hơi trên boong thời tiết và thiết bị đóng kín chúng.

7

Vách ngăn kín nước, vách mút thượng tầng và lầu boong

— Phải kiểm tra tình trạng chung các cửa kín nước, van chặn và lỗ xuyên vách trên các vách ngăn kín nước và thiết bị đóng của các lỗ khoét trên các vách mút thượng tầng, lầu boong hoặc thành quây bảo vệ miệng hầm dẫn đến lối vào các khoang bên dưới boong mạn khô phải có tình trạng tốt.

8

Dấu hiệu đường nước chở hàng

— Phải kiểm tra dấu hiệu đường nước chở hàng và đường boong.

9

Mạn chắn sóng

— Phải kiểm tra tình trạng chung của mạn chắn sóng và các thiết bị đóng lỗ xả ở mạn chắn sóng và lan can bảo vệ.

10

Phương tiện tiếp cận

— Phải kiểm tra tình trạng chung của các lối đi cố định và các phương tiện tiếp cận khác.

11

Các lỗ xả mạn, đầu vào, các ống và van xả khác

— Phải kiểm tra đến mức có thể các lỗ xả mạn, các đầu vào, các ống và van xả khác.

12

Thiết bị chằng buộc gỗ trên boong

— Phải kiểm tra tình trạng chung của thiết bị chằng buộc gỗ trên boong kể cả các tấm lỗ đấu dây và dây chằng v.v..., không kể đến các dấu hiệu mạn khô cho tàu chở gỗ.

13

Thiết bị neo và chằng buộc

— Phải kiểm tra, đến mức có thể, thiết bị neo và chằng buộc kể cả các phụ tùng của chúng.

14

Trang bị chữa cháy

— Phải kiểm tra tình trạng chung của hệ thống chữa cháy và kiểm tra xác nhận hệ thống chữa cháy cố định, các bình chữa cháy loại xách tay và loại di chuyển được, các trang bị cho người chữa cháy và bơm cứu hỏa sự cố được bảo dưỡng tốt.

15

Kết cấu chống cháy và lối thoát thân

— Kiểm tra xác nhận không có thay đổi nào đối với các kết cấu này.

16

Buồm và các phụ kiện

— Phải kiểm tra buồm và các phụ kiện của nó khi ở vị trí tại chỗ và sẵn sàng căng buồm.

17

Thiết bị kéo và chằng buộc

— Phải kiểm tra tình trạng chung của dấu hiệu tải trọng làm việc an toàn (SWL) trên các thiết bị kéo và chằng buộc phù hợp với quy định ở 25.2.5 Phần 2A hoặc 21.2.5 Phần 2B của Quy chuẩn.

18

Trang bị kéo sự cố

— Đối với những tàu được trang bị hệ thống kéo sự cố theo các yêu cầu ở 25.2.3 Phần 2A, phải kiểm tra tình trạng chung của hệ thống.

19

Máy tính kiểm soát tải trọng

— Đối với những tàu được trang bị máy tính theo yêu cầu ở 32.1.1 và 32.3.2 Phần 2A, phải kiểm tra xác nhận máy tính được duy trì ở trạng thái tốt.

20

Số nhận dạng của tàu (số IMO)

— Đối với những tàu yêu cầu phải ghi số nhận dạng của tàu, phải kiểm tra tình trạng chung của việc bố trí số nhận dạng.

21

Phương tiện lên, xuống tàu

— Kiểm tra xác nhận phương tiện lên, xuống tàu ở trạng thái tốt.

22

Các cửa mũi, cửa trong, của mạn và cửa đuôi

— Kiểm tra xác nhận các cửa mũi, cửa trong, của mạn và cửa đuôi ở trạng thái tốt.

23

Bảo vệ thính giác

— Đối với các tàu áp dụng các quy định của QCVN 80:2014/BGTVT, phải kiểm tra đảm bảo thiết bị bảo vệ thính giác ở trong tình trạng tốt.

Yêu cầu bổ sung đối với tàu chở dầu, chở xô hóa chất nguy hiểm và chở xô khí hóa lỏng

24

Hệ thống ống

Phải kiểm tra tình trạng chung của các ống dầu hàng, dầu đốt, ống dằn, ống thông hơi kể cả các trụ thông hơi và đầu thông hơi, ống khí trơ và tất cả các ống khác trong buồng bơm hàng, buồng máy nén hàng và trên các boong thời tiết.

Yêu cầu bổ sung đối với tàu chở hàng rời trên 10 tuổi

25

Hệ thống ống trong các khoang hàng

Phải kiểm tra tất cả các ống và các lỗ xuyên qua trong khoang hàng kể cả các ống xả mạn.

Yêu cầu bổ sung đối với tàu chở hàng khô tổng hợp có GT bằng hoặc lớn hơn 500 và trên 15 tuổi

26

Hệ thống ống trong các khoang hàng

Phải kiểm tra tất cả các ống và các lỗ xuyên qua, kể cả các ống xả mạn.

Ghi chú:

Phải tiến hành kiểm tra các vùng nghi ngờ phát hiện vào đợt kiểm tra trước đó.

Bảng 1B/3.3 được sửa đổi như sau:

Bảng 1B/3.3 Thử hoạt động



T.T

Hạng mục kiểm tra

Thử nghiệm



1

Nắp miệng khoang kín thời tiết

— Thử bằng vòi rồng như nêu trong Bảng 1B/2.1, nếu đăng kiểm viên thấy cần thiết.

— Kiểm tra ngẫu nhiên hoạt động tương đối của các nắp đậy miệng khoang được dẫn động cơ giới bao gồm cả các bộ phận cơ giới và thủy lực, dây cáp, xích và các chi tiết nối truyền động.

— Đối với các nắp đậy miệng khoang được dẫn động cơ giới ở tàu chở hàng rời, các tấm nắp miệng khoang ở vùng phía trước 0,25 Lf và ít nhất một tấm bổ sung, bao gồm cả các bộ phận cơ giới và thủy lực, dây cáp, xích và các chi tiết nối truyền động phải được kiểm tra hoạt động đạt yêu cầu, sao cho tất cả các nắp miệng khoang trên tàu được kiểm tra ít nhất 5 năm một lần giữa các lần kiểm tra định kỳ.



2

Thiết bị đóng các cửa kín nước trên vách kín nước và các lỗ khoét trên các vách mút của thượng tầng, lầu boong hoặc thành quây bảo vệ miệng hầm dẫn đến lối vào các khoang bên dưới boong mạn khô

— Phải kiểm tra xác nhận các thiết bị hoạt động tốt, theo mức độ mà đăng kiểm viên thấy cần thiết.

— Phải thử bằng vòi rồng như nêu ở Bảng 1B/2.1 hoặc tương đương. Có thể bỏ qua việc thử này nếu đăng kiểm viên thấy phù hợp.



3

Các thiết bị liên quan đến phòng chống cháy và thoát nạn

— Phải tiến hành kiểm tra xác nhận các thiết bị hoạt động tốt.



4

Hệ thống phát hiện cháy và báo cháy kể cả các nút báo cháy bằng tay

— Phải kiểm tra xác nhận các thiết bị hoạt động tốt kể cả thiết bị báo động sự cố của hệ thống.



5

Bơm cứu hỏa kể cả bơm cứu hỏa sự cố, đường ống, họng cứu hoả, vòi rồng cứu hoả, đầu phun

— Phải thử khả năng hoạt động của hệ thống chữa cháy bao gồm bơm chữa cháy, họng chữa cháy v.v… Đối với những tàu có hệ thống hoạt động cho buồng máy không có người trực canh, phải thử hoạt động hệ thống điều khiển từ xa hoặc hệ thống tự động hoạt động của một bơm.



6

Hệ thống chữa cháy bằng bọt cố định trên boong

— Phải kiểm tra xác nhận hệ thống làm việc tốt bằng cách thử cấp nước.



7

Hệ thống thông gió

— Phải tiến hành kiểm tra xác nhận các quạt làm việc tốt.



8

Máy tính kiểm soát ổn định

— Phải tiến hành thử hoạt động đối với các máy tính để tính toán ổn định như là một phụ bản của bản thông báo ổn định, được lắp đặt lên các tàu có hợp đồng đóng vào hoặc sau ngày 01/7/2005.

9

Hệ thống phát hiện nước và hệ thống báo động

— Kiểm tra ngẫu nhiên, xác nhận hệ thống làm việc tốt.



10

Hệ thống xả nước

— Phải tiến hành kiểm tra xác nhận hệ thống làm việc tốt.



11

Các cửa mũi, cửa trong, của mạn và cửa đuôi

— Kiểm tra để đảm bảo các cửa mũi, cửa trong, của mạn và cửa đuôi ở trạng thái tốt.

— Thử bằng vòi rồng (nếu đăng kiểm viên thấy cần thiết).



Bảng 1B/3.4 được sửa đổi như sau:

Bảng 1B/3.4 Kiểm tra trong các khoang và két

T.T

Hạng mục

Nội dung kiểm tra

Các yêu cầu đối với tàu hàng trừ những tàu được nêu riêng dưới đây

1

Buồng máy và buồng nồi hơi

— Phải tiến hành kiểm tra bên trong.

2

Két dằn

— Đối với các tàu trên 5 tuổi, phải kiểm tra bên trong các két đã có khuyến cáo phải kiểm tra bên trong từ đợt kiểm tra trung gian hoặc định kỳ trước.

Các yêu cầu đối với các tàu chở dầu, chở xô hóa chất nguy hiểm và chở xô khí hóa lỏng

1

Buồng máy và buồng nồi hơi

— Phải tiến hành kiểm tra bên trong.

2

Buồng bơm hàng, các buồng bơm khác kề với khoang hàng buồng máy nén hàng và các hầm chứa đường ống hàng

— Phải kiểm tra bên trong sau khi đã cọ rửa kỹ và tiêu thoát khí. Phải lưu ý đến hệ thống làm kín tất cả các lỗ xuyên vách, hệ thống thông gió, bệ đỡ và các đệm kín của bơm và máy nén.

3

Két dằn

— Đối với các tàu dầu, tàu chở xô hóa chất nguy hiểm kiểu két liền vỏ và các tàu chở xô khí hóa lỏng trên 5 tuổi, phải kiểm tra bên trong các két đã có khuyến cáo phải kiểm tra bên trong từ đợt kiểm tra trung gian hoặc định kỳ trước.

Các yêu cầu đối với tàu hàng rời không phải là tàu hàng rời vỏ kép*1

1

Buồng máy và buồng nồi hơi

— Phải kiểm tra bên trong.

2

Két dằn

— Đối với các tàu trên 5 tuổi, phải kiểm tra bên trong các khoang đã có khuyến cáo phải kiểm tra bên trong từ đợt kiểm tra trung gian hoặc định kỳ trước.

3

Khoang hàng

— Đối với các tàu chở hàng rời trên 10 tuổi, phải kiểm tra bên trong tất cả các khoang hàng.

Bảng 1B/3.6 được sửa đổi như sau:

Bảng 1B/3.6 Đo chiều dày

T.T

Hạng mục

Nội dung kiểm tra

Các yêu cầu đối với tàu hàng không phải các tàu nêu dưới đây

1

Kết cấu trong các két dằn

— Khi kiểm tra như quy định đối với tàu trên 5 tuổi ở Bảng 1B/3.4, nếu phát hiện thấy ăn mòn diện rộng, thì phải đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy ăn mòn sâu thì phải đo chiều dày bổ sung theo các quy định ở 5.2.6-2.

2

Các cửa mũi, cửa trong, của mạn và cửa đuôi

— Nếu đăng kiểm viên thấy cần thiết do kết quả kiểm tra nêu ở Bảng 1B/3.2, phải tiến hành đo chiều dầy.

Các yêu cầu đối với các tàu chở dầu, chở xô hóa chất nguy hiểm và chở xô khí hóa lỏng

1

Các đường ống dầu hàng, dầu đốt, dằn, thông hơi kể cả các trụ và ống góp thông hơi, các đường ống khí trơ và các đường ống khác trong buồng bơm và trên boong thời tiết

— Sau khi xem xét kết quả kiểm tra như quy định ở Bảng 1B/3.2, nếu Đăng kiểm thấy cần thiết thì phải đo chiều dày.

2

Các kết cấu trong két dằn

— Khi kiểm tra các két dằn như quy định ở Bảng 1B/3.4 đối với các tàu chở dầu, chở xô hóa chất nguy hiểm kiểu két liền vỏ và chở xô khí hóa lỏng trên 5 tuổi, nếu phát hiện thấy ăn mòn diện rộng, phải đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy bị ăn mòn sâu, thì phải đo chiều dày bổ sung như quy định ở 5.2.6-3 hoặc -4.

Các yêu cầu đối với tàu hàng rời

1

Các kết cấu trong két dằn

Khi kiểm tra các két dằn như quy định ở Bảng 1B/3.4 đối với tàu chở hàng rời trên 5 tuổi, nếu phát hiện ăn mòn diện rộng, phải đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy bị ăn mòn sâu, thì phải đo chiều dày bổ sung như quy định ở 5.2.6-5.

2

Nắp đậy miệng khoang và thành miệng khoang

— Từ kết quả kiểm tra bên trong/kiểm tra tiếp cận như quy định ở Bảng 1B/3.4 hoặc 1B/3.5, nếu Đăng kiểm thấy cần thiết thì phải đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy bị ăn mòn lớn, thì phải đo chiều dày bổ sung như quy định ở 5.2.6-5.

3

Các kết cấu trong khoang hàng

Các yêu cầu đối với tàu hàng khô tổng hợp có GT bằng hoặc lớn hơn 500

1

Các kết cấu trong két dằn

— Khi kiểm tra các két dằn như quy định ở Bảng 1B/3.4 đối với tàu trên 5 tuổi, nếu thấy bị ăn mòn diện rộng, phải đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy bị ăn mòn sâu, thì phải đo chiều dày bổ sung như quy định ở 5.2.6-6.

2

Nắp đậy miệng khoang và thành miệng khoang

— Từ kết quả kiểm tra tiếp cận như quy định ở Bảng 1B/3.5, nếu thấy cần thiết thì phải đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy có ăn mòn lớn, thì phải đo chiều dày bổ sung như quy định ở 5.2.6-6.

3

Các kết cấu trong khoang hàng

— Đối với các tàu hàng trên 10 tuổi, từ kết quả kiểm tra theo quy định ở Bảng 1B/3.4 và kiểm tra tiếp cận theo quy định ở Bảng 1B/3.5, nếu thấy cần thiết thì phải tiến hành đo chiều dày đến mức độ thỏa đáng. Nếu phát hiện thấy có ăn mòn lớn thì phải đo chiều dày bổ sung như quy định ở 5.2.6-6.

Bảng 1B/3.9 được sửa đổi như sau:

Bảng 1B/3.9 Những yêu cầu đặc biệt đối với các tàu chở xô khí hóa lỏng

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Hệ thống chứa hàng

— Phải tiến hành kiểm tra, đến mức độ tiếp cận được, tình trạng chung của các khoang hàng, các vách chặn thứ hai và các chất cách ly của chúng, các thiết bị đóng kín đối với khoang hàng hoặc các nắp két xuyên các boong. Vào đợt kiểm tra hàng năm lần thứ nhất sau khi bàn giao, phải tiến hành kiểm tra như quy định ở 1(a), 1(b) và 2 của Bảng 1B/5.27 và các cơ cấu đáy khoang hàng. Tuy nhiên, có thể miễn kiểm tra theo các quy định riêng khác của Đăng kiểm.

2

Hệ thống thông gió cho các khoang hàng và cho hệ thống chứa hàng

— Phải tiến hành kiểm tra chung, đến mức độ tiếp cận được, các van giảm áp lực/các van chân không, hệ thống an toàn và các lưới chặn lửa đi kèm chúng đối với các khoang hàng, các không gian giữa hai vách chặn, các không gian đệm, cũng như các phương tiện xả đọng trong ống thông hơi. Phải xác nhận rằng các van giảm áp lực cho các khoang hàng được đóng kín và giấy chứng nhận liên quan về áp suất đóng/mở chúng có ở trên tàu.

3

Hệ thống làm hàng

— Phải kiểm tra chung các thiết bị nêu từ (a) đến (c) sau đây, nếu ở trạng thái hoạt động càng tốt. Phải tiến hành kiểm tra chung và thử khả năng hoạt động thiết bị ngắt sự cố đối với việc dừng chuyển hàng.

(a) Động cơ để làm hàng, bao gồm cả thiết bị trao đổi nhiệt của hàng, các bầu hóa hơi, các bơm và các máy nén;

(b) Đường ống và các lớp cách nhiệt của hệ thống làm hàng, đến mức độ tiếp cận được;

(c) Thiết bị ngừng bằng tay và tự động đối với các bơm hàng và các máy nén.

4

Thiết bị đo, bảo vệ và báo động

— Phải kiểm tra chung các thiết bị nêu từ (a) đến (f) sau đây. Trong trường hợp, nếu việc thử hoạt động thực tế gặp khó khăn, thì chức năng của thiết bị có thể được xác nhận bằng cách thử mô phỏng hoặc các cách thích hợp khác.

(a) Thiết bị đo mức chất lỏng, thiết bị báo động mức cao và các van liên quan với hệ thống ngắt;

(b) Thiết bị chỉ báo nhiệt độ và các thiết bị báo động;

(c) Thiết bị đo áp suất và các thiết bị báo động liên quan đối với các khoang hàng, các không gian chặn bên trong;

(d) Các thiết bị phát hiện khí di động và cố định và các thiết bị báo động liên quan;

(e) Thiết bị đo mật độ khí ôxy;

(f) Thiết bị an toàn của hệ thống để sử dụng hàng làm nhiên liệu.

5

Hệ thống kiểm soát môi trường

— Phải tiến hành kiểm tra chung như quy định từ (a) đến (c) sau đây:

(a) Các hệ thống làm sạch và tẩy khí, các thiết bị gom khí đối với các khoang hàng;

(b) Hệ thống tạo khí trơ, chứa khí trơ, hệ thống khí khô, khí để bù cho sự tổn hao thông thường chất làm khô;

(c) Hệ thống kiểm soát áp suất đối với hệ thống liên quan đến khí trơ, các phương tiện ngăn ngừa dòng khí ngược và hệ thống theo dõi.

6

Trang bị dập cháy

— Phải kiểm tra tình trạng chung của các trang bị cho người chữa cháy bổ sung đối với hàng hóa có khả năng gây cháy, hệ thống chữa cháy đối với các không gian kín khí nguy hiểm và thiết bị báo động đối với phương tiện thoát nạn.

7

Bảo vệ con người

— Phải tiến hành kiểm tra chung các trang thiết bị từ (a) đến (d) sau đây. Phải tiến hành thử khả năng hoạt động của vòi tắm xả độc và dụng cụ rửa mắt.

(a) Thiết bị bảo vệ;

(b) Thiết bị an toàn;

(c) Cáng thương và dụng cụ cấp cứu;

(d) Các thiết bị sau đây, nếu có yêu cầu ở Phần 8D của Quy chuẩn:

(i) Thiết bị thở dùng cho thoát nạn sự cố;

(ii) Vòi tắm xả độc và dụng cụ rửa mắt;

(ii) Vị trí trú ẩn trong tình trạng khẩn cấp.

8

Các thiết bị khác

— Phải kiểm tra chung các thiết bị từ (a) đến (j) sau đây và các chi tiết (k), (l) phải được kiểm tra và xác nhận có ở trên tàu.

(a) Thiết bị điều chỉnh cân bằng ngang, cửa kín nước v.v... được trang bị liên quan đến ổn định của tàu trong tình trạng hư hỏng, đến mức độ tiếp cận được. Nếu khó thực hiện được việc kiểm tra chung thiết bị điều chỉnh cân bằng ngang thì có thể thay bằng các nội dung kiểm tra khác mà Đăng kiểm thấy phù hợp;

(b) Thiết bị đóng các cửa sổ, cửa ra vào, các lỗ khoét khác của lầu lái và các cửa ở các vách ngăn lộ thiên của thượng tầng, lầu boong khi được yêu cầu và các thiết bị đối với các đệm không khí;

(c) Hệ thống thông gió, bao gồm cả các quạt dự trữ của chúng hoặc các quạt gió cho các buồng đóng kín và các khoang trong khu vực hàng;

(d) Các khay hứng cố định hoặc di động hoặc lớp phủ bảo vệ boong được trang bị để chống rò rỉ hàng;

(e) Các lỗ xuyên vách kín khí, bao gồm cả các bộ làm kín khí trục, đến mức độ tiếp cận được;

(f) Các thiết bị gia nhiệt của kết cấu thân tàu thép, đến mức độ tiếp cận được;

(g) Các ống mềm dẫn hàng kiểu được duyệt;

(h) Nối mát giữa kết cấu thân tàu với các ống dẫn hàng, đến mức độ tiếp cận được;

(i) Các phương tiện xếp và dỡ hàng mũi tàu hoặc đuôi tàu và các thiết bị liên quan của chúng, trạm tập trung sự cố và các trang thiết bị yêu cầu đối với các hàng hóa đặc biệt;

(j) Cách điện trong các không gian hoặc vùng nguy hiểm;

(k) Sổ nhật ký hàng, biên bản vận hành và các hướng dẫn liên quan đến hệ thống chứa hàng và hệ thống làm hàng;

(l) Bộ luật của IMO (IMO code) về chuyên chở khí hoặc các Quy phạm hợp nhất các quy định của bộ luật nêu trên.

Bảng 1B/3.10 được sửa đổi như sau:

Bảng 1B/3.10 Những yêu cầu đặc biệt đối với các tàu chở xô hóa chất nguy hiểm

T.T

Hạng mục

Nội dung kiểm tra

1

Boong thời tiết

— Phải kiểm tra chung các trang thiết bị từ (a) đến (d) sau:

(a) Các thiết bị lấy mẫu thử từ các tuyến ống sấy và ống làm mát két hàng;

(b) Phương tiện đóng các cửa sổ, cửa ra vào, và các lỗ khoét khác của lầu lái và các cửa ở các vách lộ thiên của thượng tầng và lầu boong khi có yêu cầu;

(c) Dụng cụ đo áp suất xả của bơm đặt ngoài buồng bơm;

(d) Cách ly của đường ống.

2

Buồng bơm hàng và không gian làm hàng

— Phải kiểm tra chung các trang thiết bị từ (a) đến (e) sau:

(a) Các cơ cấu cơ khí và điện điều khiển từ xa đối với các bơm hàng và hệ thống hút khô và hệ thống ngắt từ xa;

(b) Các trang bị giải cứu người trong buồng bơm hàng;

(c) Thiết bị để tách biệt hàng;

(d) Hệ thống thông gió, bao gồm cả các quạt dự trữ và quạt gió đối với các không gian đóng kín và các khoang trong khu vực hàng;

(e) Hệ thống thu hồi cặn hàng lỏng, cặn lắng và hơi đưa trở về bờ.

3

Hệ thống kiểm soát môi trường đối với hệ thống chứa hàng và không gian xung quanh

— Phải kiểm tra chung các trang thiết bị (a) và (b) sau đây:

(a) Thiết bị để làm trơ/tạo lớp ngăn/làm khô và khí để bù đắp sự hao hụt thông thường và các chất làm khô;

(b) Hệ thống theo dõi để kiểm soát môi trường đối với các không gian tích hơi trong hệ thống chứa hàng và các không gian xung quanh.

4

Các thiết bị đo, báo động và bảo vệ

— Phải tiến hành kiểm tra chung và thử hoạt động các trang thiết bị từ (a) đến (d) sau đây:

(a) Thiết bị đo mức chất lỏng, báo động mức cao và các van của hệ thống kiểm soát tràn;

(b) Thiết bị đo mức chất lỏng, nhiệt độ và áp suất của hệ thống chứa hàng và thiết bị báo động liên quan;

(c) Thiết bị phát hiện khí cố định và di động và các thiết bị báo động liên quan;

(d) Thiết bị đo mật độ khí ôxy.

5

Trang bị dập cháy

— Phải tiến hành kiểm tra tình trạng chung của các trang bị chữa cháy cá nhân bổ sung đối với các loại hàng có khả năng gây cháy, hệ thống dập cháy đối với các không gian đóng kín có khí nguy hiểm và các thiết bị báo động đối với lối thoát sự cố.

6

Bảo vệ con người

— Phải tiến hành kiểm tra chung các trang thiết bị từ (a) đến (e) sau đây. Phải tiến hành thử khả năng hoạt động của vòi tắm và dụng cụ rửa mắt.

(a) Thiết bị bảo vệ;

(b) Thiết bị an toàn;

(c) Cáng thương và dụng cụ hỗ trợ y tế thứ nhất;

(d) Vòi tắm xả độc và dụng cụ rửa mắt;

(e) Thiết bị thở dùng cho lối thoát sự cố, nếu thấy cần thiết.

7

Các thiết bị khác

— Phải kiểm tra chung các trang thiết bị từ (a) đến (j) sau đây, các chi tiết (k) và (l) phải được kiểm tra và xác nhận có lưu giữ ở trên tàu.

(a) Thiết bị điều chỉnh cân bằng ngang, cửa kín nước v.v… được trang bị liên quan đến ổn định của tàu trong tình trạng hư hỏng, đến mức độ tiếp cận được. Nếu khó thực hiện được việc kiểm tra chung thiết bị điều chỉnh cân bằng ngang thì có thể thay bằng các nội dung kiểm tra khác mà Đăng kiểm thấy phù hợp;

(b) Dụng cụ chứa mẫu hàng hóa;

(c) Thiết bị bốc/xếp hàng mũi và đuôi tàu;

(d) Các khay hứng cố định và di động hoặc các lớp phủ bảo vệ boong phủ nhằm ngăn ngừa sự rò rỉ hàng;

(e) Các dấu hiệu nhận biết các đường ống, bao gồm cả các bơm và van;

(f) Hệ thống làm khô từ các ống thông gió;

(g) Các ống mềm dẫn hàng kiểu được duyệt;

(h) Thiết bị đặc biệt phù hợp với các yêu cầu riêng của từng loại hàng;

(i) Thiết bị làm lạnh và hâm nóng hàng;

(j) Cách điện trong các không gian hoặc vùng nguy hiểm;

(k) Sổ nhật ký hàng, biên bản vận hành và các hướng dẫn liên quan đến hệ thống chứa hàng và làm hàng;

(l) Bộ luật của IMO (IMO code) về chuyên chở hóa chất hoặc các quy định hợp nhất các yêu cầu của bộ luật nêu trên.

Chương 4

KIỂM TRA TRUNG GIAN

4.2 Kiểm tra trung gian thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng

4.2.2 được sửa đổi như sau:

4.2.2 Kiểm tra chung

Vào các đợt kiểm tra trung gian, phải tiến hành kiểm tra thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng/trang bị dự trữ như quy định ở 3.2.2. Ngoài ra, phải kiểm tra các hạng mục như nêu ở (1) đến (2) sau:

(1) Kiểm tra chung tình trạng phụ tùng dự trữ của hệ thống chữa cháy;

(2) Kiểm tra bằng mắt hoặc kiểm tra được Đăng kiểm cho là phù hợp khác đối với thiết bị điều chỉnh cân bằng ngang.

4.2.3 Thử khả năng hoạt động

Vào các đợt kiểm tra trung gian, phải thử khả năng hoạt động như nêu trong Bảng 1B/4.1.

4.2.4 Kiểm tra bên trong các khoang và két

4.2.4-2(2) được sửa đổi như sau:

1 Vào các đợt kiểm tra trung gian, phải tiến hành kiểm tra bên trong như liệt kê ở Bảng 1B/4.2 và những khu vực nghi ngờ phát hiện vào lần kiểm tra trước. Tuy nhiên, Đăng kiểm phải đánh giá tình trạng của lớp sơn phủ trong các két dằn đối với tàu dầu và tàu chở xô hóa chất nguy hiểm.

2 “Tình trạng lớp sơn phủ” được xác định như (1) đến (3) dưới đây:

(1) Tình trạng lớp sơn phủ được xác định như từ (a) đến (c) sau đây:

(a) Tốt: là tình trạng như (i) và (ii) sau đây:

(i) Han gỉ dạng đốm không quá 3% diện tích vùng đang xét và không nhìn thấy tróc sơn;

(ii) Han gỉ tại các mép hoặc các đường hàn, không được vượt quá 20% diện tích các mép hoặc các đường hàn vùng đang xét.

(b) Trung bình: là tình trạng bất kỳ như từ (i) đến (iii) sau đây:

(i) Sơn bị phá hủy hoặc han gỉ sâu từ 3% đến 20% diện tích vùng đang xét;

(ii) Han gỉ nặng, han gỉ dạng vảy chiếm không quá 10% diện tích vùng đang xét;

(iii) Han gỉ các mép hoặc đường hàn từ 20% đến 50% diện tích các mép hoặc các đường hàn trong vùng đang xét.

(c) Kém: là tình trạng bất kỳ như từ (i) đến (iii) sau đây:

(i) Sơn bị nứt hoặc han gỉ vượt quá 20% diện tích vùng đang xét;

(ii) Han gỉ nặng, han gỉ dạng vảy vượt quá 10% diện tích vùng đang xét;

(iii) Phá hủy tập trung tại các mép hoặc đường hàn vượt quá 50% diện tích các mép hoặc các đường hàn trong vùng đang xét.

(2) Thuật ngữ “vùng đang xét” ở (1) nói trên được giải thích rõ như từ (a) đến (d) dưới đây trong két dằn. Kết cấu bao gồm cả tấm và các thành phần kết cấu gắn kèm.

(a) Các tàu dầu không phải là tàu dầu vỏ kép như định nghĩa ở 1.2.5-2, Phần 1A

(i) Các vùng boong và tôn đáy cùng với kết cấu gắn kèm (xét một vùng đối với boong và một vùng đối với đáy);

(ii) Các vùng vỏ mạn, vách dọc và vách ngang (trước và sau) cùng với kết cấu gắn kèm, tại chân, giữa và 1/3 đầu trên cùng (xét 3 vùng đối với vỏ mạn, vách dọc và vách ngang trước và sau).

(b) Các tàu dầu vỏ kép và tàu chở xô hóa chất nguy hiểm

(i) Các vùng biên két dằn đáy đôi và kết cấu gắn kèm, tại chân và nửa trên của két;

(ii) Các vùng boong két mạn vỏ kép và tôn đáy cùng với kết cấu gắn kèm (xét một vùng đối với boong và một vùng đối với đáy);

(iii) Các vùng tôn vỏ két mạn vỏ kép, vách dọc và vách ngang (trước và sau) cùng với kết cấu gắn kèm, tại chân, giữa và 1/3 đầu trên cùng (xét 3 vùng đối với vỏ mạn, vách dọc và vách ngang trước và sau).

(c) Đối với các khoang mút mũi

(i) Các vùng biên két và kết cấu gắn kèm, tại chân, giữa và 1/3 phần trên cùng của két (xét ba vùng).

(d) Đối với các khoang mút đuôi

(i) Các vùng biên két và kết cấu gắn kèm, tại chân và 1/2 phần trên cùng của két (xét hai vùng).

(3) Tình trạng lớp sơn phủ của từng két dằn được xác định bằng tình trạng lớp sơn phủ kém nhất trong số các tình trạng lớp sơn phủ đối với tất cả “các vùng đang xét” nêu ở (2) nói trên.

4.2.6 được sửa đổi như sau:

4.2.6 Đo chiều dày

Vào các đợt kiểm tra trung gian, phải tiến hành đo chiều dày của khu vực nêu ở (1) đến (3) dưới đây. Đối với thiết bị đo và biên bản đo chiều dày, phải áp dụng cả các quy định tương ứng ở 5.2.6-1.

(1) Các thành phần kết cấu nêu ở Bảng 1B/4.4;

(2) Các vùng nghi ngờ được phát hiện ở đợt kiểm tra trước;

(3) Các vùng ăn mòn đáng kể được phát hiện ở đợt kiểm tra trước.

Bảng 1B/4.1 được sửa đổi như sau:

Bảng 1B/4.1 Thử khả năng hoạt động

T.T

Hạng mục

Nội dung thử



1

Trang thiết bị hoặc hệ thống các chi tiết ở Bảng 1B/3.3 (trừ chi tiết 2)

— Phải tiến hành thử từng hạng mục nêu ở Bảng 1B/3.3.



2

Các cửa ra vào trên các vách kín nước và các thiết bị đóng trên các vách mút của thượng tầng. Các chòi boong bảo vệ miệng hầm dẫn xuống các khoang bên dưới boong mạn khô.

— Kiểm tra xác nhận các cửa ra vào và thiết bị đóng làm việc tốt.

— Thử bằng vòi rồng như nêu ở Bảng 1B/2.1 hoặc các nội dung thử tương tự khác. Các nội dung thử này có thể được bỏ qua nếu được đăng kiểm viên chấp nhận.



3

Hệ thống thoát nước, thiết bị neo, chằng buộc và phụ tùng của chúng

— Kiểm tra xác nhận các hệ thống làm việc tốt. Đăng kiểm có thể xem xét quyết định việc miễn kiểm tra.



4

Hệ thống chữa cháy bằng bột hóa học khô cố định

— Kiểm tra xác nhận hệ ống được duy trì ở trạng thái tốt bằng cách thử cấp khí. Kiểm tra xác nhận súng phun và vòi rồng làm việc tốt. Kiểm tra xác nhận hệ thống điều khiển từ xa và van tự động liên quan làm việc tốt.

— Kiểm tra lượng khí khởi động và/hoặc khí tạo áp lực.



5

Hệ thống nước phun sương

— Kiểm tra xác nhận hệ thống làm việc tốt bằng cách thử cấp nước. Có thể bỏ qua việc kiểm tra lượng nước cấp.



6

Công chất chữa cháy bằng CO2, Halon và bột hóa chất khô

— Phải kiểm tra chất lượng các công chất này.



7

Hệ thống chữa cháy bằng CO2 cố định và hệ thống chữa cháy bằng Halon cố định

— Kiểm tra xác nhận hệ thống ống được duy trì ở trạng thái tốt bằng cách thử cấp khí.

— Kiểm tra xác nhận thiết bị báo động của hệ thống làm việc tốt.



8

Hệ thống chữa cháy bằng bọt cố định và hệ thống chữa cháy bằng bọt có độ nở cao cố định

— Kiểm tra xác nhận hệ thống ống được duy trì ở trạng thái tốt bằng cách thử cấp nước.



9

Hệ thống chữa cháy bằng nước phun sương áp lực cao cố định

— Kiểm tra xác nhận hệ thống làm việc tốt bằng cách thử cấp nước.

— Kiểm tra xác nhận bơm của hệ thống làm việc tốt.



10

Hệ thống phun nước tự động

— Kiểm tra xác nhận chuông báo cấp nước và bơm làm việc tốt khi hệ thống phát hiện cháy đang hoạt động.



11

Hệ thống chữa cháy cố định cục bộ

— Kiểm tra xác nhận hệ ống bằng cách sử dụng khí nén qua các đường ống.

— Kiểm tra xác nhận chuông báo động hệ thống hoạt động tốt

— Kiểm tra xác nhận rằng bơm cấp nước và van khởi động hoạt động tốt.



12

Thiết bị đóng các lỗ khoét liên quan đến việc chữa cháy trong khoang hàng

— Kiểm tra xác nhận các thiết bị đóng làm việc tốt.



Các yêu cầu bổ sung đối với tàu chở hàng rời

13

Các nắp miệng khoang vận hành cơ giới

— Kiểm tra xác nhận các tấm nắp ở phía trước 0,25 Lf và thêm ít nhất một tấm nữa làm việc tốt. Phương pháp kiểm tra phải sao cho tất cả các tấm nắp trên tàu ít nhất được kiểm tra một lần trong 5 năm, giữa các lần kiểm tra định kỳ.

— Đối với các tàu trên 10 tuổi, phải tiến hành kiểm tra xác nhận tất cả các nắp miệng khoang làm việc tốt.

14

Các nắp miệng khoang kín thời tiết

— Phải thử bằng vòi rồng như quy định ở Bảng 1B/2.1 hoặc tương đương cho tất cả các nắp miệng khoang đối với tàu trên 10 tuổi.

15

Hệ thống phát hiện nước và hệ thống báo động

— Đối với tàu trên 10 tuổi, phải kiểm tra xác nhận các đầu dò và hệ thống làm việc tốt.

Bảng 1B/4.2 được sửa đổi như sau:

Bảng 1B/4.2 Kiểm tra bên trong các khoang và két

T.T

Hạng mục

Nội dung kiểm tra



Các yêu cầu đối với tàu hàng, trừ những tàu được nêu riêng dưới đây



1

Buồng máy và buồng nồi hơi

— Phải tiến hành kiểm tra bên trong.



2

Két dằn

— Đối với các tàu trên 5 tuổi đến 10 tuổi, phải kiểm tra bên trong các két nước dằn đại diện. Nếu thấy tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác hoặc không có sơn phủ bảo vệ từ khi chế tạo, thì phải mở rộng kiểm tra cho cả các két dằn tương tự khác.

— Đối với các tàu trên 10 tuổi, phải kiểm tra bên trong tất cả các két nước dằn.

— Nếu khi kiểm tra không nhìn thấy khuyết tật ở kết cấu, thì có thể chỉ cần xác định rằng hệ thống chống ăn mòn vẫn được duy trì.

— Đối với các két dằn nếu phát hiện thấy tình trạng sơn bảo vệ kém và không được sơn lại hoặc không có sơn bảo vệ, trừ các két đáy đôi, thì phải kiểm tra bên trong hàng năm. Đối với các két dằn đáy đôi có tình trạng như trên, nếu Đăng kiểm thấy cần thiết, phải kiểm tra bên trong hàng năm.



3

Khoang hàng

— Đối với các tàu trên 10 tuổi, trừ những tàu chỉ chở hàng khô, phải kiểm tra bên trong các khoang hàng lựa chọn.

— Đối với các tàu trên 15 tuổi, phải kiểm tra bên trong một khoang hàng phía trước và một khoang hàng phía sau.



Các yêu cầu đối với các tàu chở dầu, chở xô hóa chất nguy hiểm và chở xô khí hóa lỏng

1

Buồng máy và buồng nồi hơi

— Phải tiến hành kiểm tra bên trong.

2

Buồng bơm hàng, các buồng bơm khác kề với khoang hàng, buồng máy nén hàng và hầm đường ống

— Phải tiến hành kiểm tra bên trong sau khi vệ sinh và thông gió kỹ. Phải lưu ý đến hệ thống đệm kín khí của tất cả các lỗ xuyên vách, hệ thống thông gió, bệ đỡ và gioăng kín của các bơm và máy nén.

3

Két dằn

Đối với các tàu chở dầu và chở xô hóa chất nguy hiểm kiểu két liền vỏ:

— Đối với các tàu chở dầu và chở xô hóa chất nguy hiểm kiểu két liền vỏ trên 5 tuổi, phải kiểm tra bên trong các két theo yêu cầu phải kiểm tra bên trong được đưa ra từ kết quả kiểm tra trung gian hoặc định kỳ trước đó.

— Đối với các tàu trên 5 tuổi đến 10 tuổi, phải kiểm tra bên trong các két dằn đại diện. Đối với các tàu dầu, trừ các tàu dầu vỏ kép, phải tiến hành kiểm tra bên trong tất cả các két dằn.

— Nếu khi kiểm tra không nhìn thấy khuyết tật ở kết cấu, thì có thể chỉ cần xác định rằng hệ thống chống ăn mòn vẫn còn hiệu quả.

— Nếu phát hiện thấy tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác hoặc không có sơn bảo vệ từ khi đóng mới, thì phải mở rộng kiểm tra cho cả các két dằn tương tự khác.

Từ kết quả kiểm tra bên trong, đối với các két dằn, nếu phát hiện thấy bất kỳ điểm nào trong các điểm nêu ở (a) đến (c) dưới đây thì phải kiểm tra bên trong hàng năm.

(a) Lớp sơn bảo vệ ở tình trạng xấu và không được sơn lại thỏa mãn yêu cầu của Đăng kiểm;

(b) Lớp sơn bảo vệ không có từ khi đóng mới hoặc lớp sơn bảo vệ hết tác dụng, phải tiến hành kiểm tra mở rộng sang các két dằn khác cùng kiểu;

(c) Ăn mòn đáng kể được phát hiện bên trong các két. Đối với các tàu chở xô khí hóa lỏng:

— Đối với các tàu trên 5 tuổi đến 10 tuổi, phải kiểm tra bên trong các két dằn đại diện.

— Đối với các tàu trên 10 tuổi, phải tiến hành kiểm tra bên trong tất cả các két dằn.

— Nếu khi kiểm tra không nhìn thấy khuyết tật ở kết cấu, thì có thể chỉ cần xác định rằng hệ thống chống ăn mòn vẫn còn hiệu quả.

— Đối với các két dằn, nếu phát hiện thấy lớp sơn bảo vệ ở tình trạng kém mà không được sơn lại hoặc không có sơn bảo vệ, trừ các két đáy đôi, thì phải tiến hành kiểm tra bên trong hàng năm. Đối với các két dằn đáy đôi có tình trạng như trên, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành kiểm tra bên trong hàng năm.

Các yêu cầu đối với tàu hàng rời



1

Buồng máy và buồng nồi hơi

— Phải tiến hành kiểm tra bên trong.



2

Két dằn

— Đối với những tàu trên 5 tuổi đến 10 tuổi, phải kiểm tra bên trong các két dằn đại diện và các két dằn/hàng hỗn hợp (nếu có). Nếu thấy tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác trong két dằn hoặc không có sơn bảo vệ từ khi chế tạo, phải kiểm tra mở rộng cho cả các két dằn tương tự khác.

— Nếu khi kiểm tra không nhìn thấy khuyết tật ở kết cấu, thì chỉ cần xác định rằng hệ thống chống ăn mòn vẫn còn hiệu quả.

— Đối với các két dằn, nếu phát hiện thấy lớp sơn bảo vệ ở trong tình trạng kém mà không được sơn lại hoặc không có sơn bảo vệ từ khi đóng mới, trừ các két đáy đôi, thì phải tiến hành kiểm tra bên trong hàng năm. Đối với các két dằn đáy đôi có tình trạng như trên, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành kiểm tra bên trong hàng năm.



3

Khoang hàng

— Đối với những tàu trên 5 tuổi, phải tiến hành kiểm tra bên trong tất cả các khoang hàng.



Các yêu cầu đối với tàu hàng khô tổng hợp có GT bằng và lớn hơn 500



1

Buồng máy và buồng nồi hơi

— Phải tiến hành kiểm tra bên trong.



2

Két dằn

— Tương tự như quy định đối với tàu chở hàng.



3

Khoang hàng

— Đối với các tàu hàng khô tổng hợp trên 5 tuổi đến 10 tuổi, phải tiến hành kiểm tra bên trong một khoang hàng mũi, một khoang hàng đuôi (đối với tàu chở gỗ: kiểm tra tất cả các khoang hàng) và các không gian nội boong liên quan.

— Đối với các tàu hàng khô tổng hợp trên 10 tuổi, phải tiến hành kiểm tra bên trong tất cả các khoang hàng và các không gian nội boong liên quan.



Chú thích:

Từ “Các két dằn đại diện” có nghĩa là các két dằn bao gồm tối thiểu két mút mũi, két mút đuôi và hai (đối với tàu hàng rời vỏ kép và tàu dầu vỏ kép là ba két) két sâu trong phạm vi chiều dài khu vực hàng.

Bảng 1B/4.3 được sửa đổi như sau:

Bảng 1B/4.3 Kiểm tra tiếp cận

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

Các yêu cầu đối với tàu chở xô khí hóa lỏng

1

Két dằn

— Đối với các tàu trên 10 tuổi đến 15 tuổi, phải tiến hành kiểm tra tiếp cận các bộ phận sau đây:

(1) Tất cả các sườn khỏe(*1) và cả hai vách ngang(2) trong két dằn đại diện;

(2) Phần trên của một sườn khỏe và một vách ngang(2) trong một két dằn đại diện khác

— Đối với các tàu trên 15 tuổi, phải tiến hành kiểm tra tiếp cận tất cả các sườn khỏe(1) và cả hai vách ngang(2) trong 2 két dằn đại diện.

— Bất kể các quy định trên, đối với các tàu có két hàng độc lập kiểu C, có tiết diện ngang giữa tàu tương tự như tiết diện ngang của tàu hàng khô tổng hợp, phạm vi kiểm tra tiếp cận có thể được Đăng kiểm xem xét quyết định đặc biệt.

Các yêu cầu đối với tàu hàng rời không phải là tàu hàng rời vỏ kép(3)

1

Nắp miệng khoang và thành miệng khoang

— Phải tiến hành kiểm tra tiếp cận tất cả các tấm nắp, tấm thành miệng khoang và các nẹp gia cường của chúng.

2

Các thành phần kết cấu trong khoang hàng:

— Đối với các tàu trên 5 tuổi, phải tiến hành kiểm tra tiếp cận ở phạm vi thỏa đáng, tối thiểu là 25% số sườn để xác nhận tình trạng của các sườn mạn, kể cả các liên kết 2 mút sườn và tôn vỏ liền kề, trong khoang hàng mũi và 1 khoang hàng được chọn khác. Khi kiểm tra bên trong và kiểm tra tiếp cận như trên, nếu Đăng kiểm thấy cần thiết, thì phải kiểm tra tiếp cận tất cả các sườn và tôn bao liền kề của khoang hàng đó và kiểm tra tiếp cận ở phạm vi thỏa đáng, tối thiểu là 25% số sườn của tất cả các khoang hàng còn lại.

— Kiểm tra tiếp cận phải được thực hiện để thiết lập tình trạng các vùng được phát hiện là vùng nghi ngờ từ các đợt kiểm tra trước.

1. Các sườn khoang, bao gồm cả các liên kết mút đầu, chân sườn và tôn bao liền kề

2. Các vách ngang

— Đối với các tàu trên 5 tuổi, phải tiến hành kiểm tra tiếp cận để xác nhận tình trạng của các vách ngang trong khoang hàng mũi và một khoang khác được chọn.

— Kiểm tra tiếp cận phải được thực hiện để thiết lập tình trạng các vùng được phát hiện là vùng nghi ngờ từ các đợt kiểm tra trước.

3. Các thành phần kết cấu khác

— Kiểm tra tiếp cận phải được thực hiện để thiết lập tình trạng các vùng được phát hiện là vùng nghi ngờ từ các đợt kiểm tra trước.

— Dựa vào kết quả kiểm tra bên trong theo quy định ở Bảng 1B/4.2, phải tiến hành kiểm tra tiếp cận các thành phần kết cấu khác, nếu Đăng kiểm thấy cần thiết.

3

Các két dằn

— Kiểm tra tiếp cận phải được thực hiện để thiết lập tình trạng các vùng được phát hiện là vùng nghi ngờ từ các đợt kiểm tra trước.

Các yêu cầu đối với tàu hàng rời vỏ kép

1

Nắp miệng khoang và thành quây miệng khoang

— Phải tiến hành kiểm tra tiếp cận tất cả các tấm tôn nắp miệng khoang và tôn thành miệng khoang cùng với các nẹp gia cường của chúng.

2

Các thành phần kết cấu trong khoang hàng

— Khi kiểm tra bên trong theo quy định ở Bảng 1B/4.2, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành kiểm tra tiếp cận.

3

Các két dằn

— Kiểm tra tiếp cận phải được thực hiện để thiết lập tình trạng các vùng được phát hiện là vùng nghi ngờ từ các đợt kiểm tra trước.

Các yêu cầu đối với tàu hàng khô tổng hợp có GT bằng và lớn hơn 500

1

Nắp miệng khoang và thành miệng khoang

— Phải tiến hành kiểm tra tiếp cận tất cả các tấm tôn nắp miệng khoang và tôn thành miệng khoang cùng với các nẹp gia cường của chúng.

2

Các thành phần kết cấu trong khoang hàng

1. Vùng chân sườn và mã mút chân sườn

2. Vùng chân các vách ngang

3. Vùng chân (nằm trên tôn đáy trong) các ống xuyên suốt khoang hàng, như ống thông hơi, ống đo v.v...

— Đối với các tàu chở gỗ trên 5 tuổi, phải tiến hành kiểm tra tiếp cận các kết cấu như liệt kê ở cột bên trái trong tất cả các khoang hàng.

Chú thích:

(1) Gồm cả các thành phần kết cấu liền kề với thanh giằng ngang và/hoặc các khung sườn ngang khỏe cũng như tôn vỏ, vách dọc, vác nẹp gia cường dọc và các mã.

(2) Gồm các sống nằm, sống đứng, các thành phần kết cấu và các kết cấu vách dọc liền kề.

(3) Đối với tàu hàng rời bố trí các khoang hàng kết hợp, ví dụ có 1 số khoang hàng vỏ mạn đơn và 1 số khoang khác có vỏ mạn kép, thì các yêu cầu đối với các tàu hàng rời vỏ kép phải được áp dụng cho các khoang hàng vỏ mạn kép và các không gian mạn liên quan.

Bảng 1B/4.4 được sửa đổi như sau:

Bảng 1B/4.4 Đo chiều dày

T.T

Hạng mục

Nội dung kiểm tra

Các yêu cầu đối với tàu hàng, trừ những tàu được nêu riêng dưới đây

1

Các thành phần kết cấu trong két dằn

Đối với các tàu hàng trên 5 tuổi

— Từ kết quả kiểm tra như quy định trong Bảng 1B/4.2, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành đo chiều dày với mức độ do Đăng kiểm quyết định, tại những vị trí có tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác trong két dằn hoặc không có lớp sơn bảo vệ từ khi chế tạo.

— Nếu phát hiện thấy có ăn mòn đáng kể, phải tiến hành đo bổ sung chiều dày như quy định ở 5.2.6-2.

2

Các cửa mũi, cửa trong, của mạn và cửa đuôi

Nếu đăng kiểm viên thấy cần thiết do kết quả kiểm tra nêu ở 4.2.2, phải tiến hành đo chiều dầy.

Các yêu cầu đối với tàu chở dầu, chở xô hóa chất nguy hiểm và chở xô khí hóa lỏng

1

Các ống dầu hàng, dầu đốt, ống dằn, ống thông hơi, kể cả các trụ thông hơi và ống góp, các ống khí trơ và tất cả các đường ống khác trong buồng bơm hàng, buồng máy nén và trên boong thời tiết

— Từ kết quả kiểm tra như quy định ở 4.2.2, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành đo chiều dày.

2

Các thành phần kết cấu trong két dằn (đối với các tàu trên 5 tuổi)

— Từ kết quả kiểm tra như quy định ở Bảng 1B/4.2, nếu Đăng kiểm thấy cần thiết, phải đo chiều dày với mức độ do Đăng kiểm quyết định tại những vị trí có tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác trong két dằn hoặc không có sơn bảo vệ từ khi chế tạo.

— Nếu kết quả của đợt đo chiều dày này thể hiện mức độ ăn mòn đáng kể, thì phải tăng phạm vi đo chiều dày như quy định ở 5.2.6-3 hoặc -4.

3

Các thành phần kết cấu trong các khoang hàng

— Đối với các tàu trên 5 tuổi (trừ tàu chở xô khí hóa lỏng), nếu kết quả đợt đo chiều dày theo quy định ở 4.2.6 thể hiện mức độ ăn mòn đáng kể, thì phải tăng phạm vi đo chiều dày như quy định ở 5.2.6-3 hoặc -4.

Các yêu cầu đối với tàu chở hàng rời trên 5 tuổi

1

Các thành phần kết cấu trong két dằn

— Phải đo chiều dầy các vùng được phát hiện là vùng nghi ngờ ở đợt kiểm tra trước.

— Từ kết quả kiểm tra như quy định trong Bảng 1B/4.2, nếu Đăng kiểm thấy cần thiết, phải đo chiều dày với mức độ mà Đăng kiểm thấy thỏa mãn, tại những vị trí có tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác trong két dằn hoặc không có sơn bảo vệ từ khi đóng mới.

— Nếu kết quả của đợt đo chiều dày này thể hiện mức độ ăn mòn đáng kể, thì phải tăng phạm vi đo chiều dày như quy định ở 5.2.6-5.

— Ngoài ra, đối với các tàu chở hàng rời được đóng phù hợp với Phần 2A-B, các vùng ăn mòn đáng kể đã được phát hiện phải phù hợp với (1) hoặc (2) sau:

(1) Được bảo vệ bằng sơn phủ phù hợp với các yêu cầu của cơ sở chế tạo sơn phủ và được kiểm tra hàng năm để đảm bảo sơn phủ đó vẫn còn tốt, hoặc

(2) Đo chiều dầy được thực hiện hàng năm.

2

Các nắp miệng khoang và thành miệng khoang

— Phải đo chiều dầy các vùng được phát hiện là vùng nghi ngờ ở đợt kiểm tra trước.

— Từ kết quả kiểm tra tiếp cận các tàu hàng rời như quy định ở Bảng 1B/4.3, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành đo chiều dày theo quy định của Đăng kiểm. Nếu kết quả đo thể hiện mức độ ăn mòn đáng kể, thì phải tăng phạm vi đo chiều dày như quy định ở 5.2.6-5.

— Ngoài ra, đối với các tàu chở hàng rời được đóng phù hợp với Phần 2A-B, các vùng ăn mòn đáng kể đã được phát hiện phải phù hợp với (1) hoặc (2) sau:

(1) Được bảo vệ bằng sơn phủ phù hợp với các yêu cầu của cơ sở chế tạo sơn phủ và được kiểm tra hàng năm để đảm bảo sơn phủ đó vẫn còn tốt, hoặc

(2) Đo chiều dầy được thực hiện hàng năm.

3

Các thành phần kết cấu trong khoang hàng

— Phải đo chiều dầy các vùng được phát hiện là vùng nghi ngờ ở đợt kiểm tra trước.

— Phải tiến hành đo chiều dày đến mức độ xác định được cả ăn mòn cục bộ và ăn mòn chung tại vùng phải kiểm tra tiếp cận.

— Có thể miễn đo chiều dày, nếu từ kết quả kiểm tra tiếp cận Đăng kiểm thấy rằng không có sự suy giảm kết cấu và sơn bảo vệ được nhận thấy ở tình trạng tốt.

— Nếu kết quả đợt đo chiều dày thể hiện mức độ ăn mòn đáng kể, thì phải tăng phạm vi đo chiều dày lên như quy định ở 5.2.6-5.

— Ngoài ra, đối với các tàu chở hàng rời được đóng phù hợp với Phần 2A-B, các vùng ăn mòn đáng kể đã được phát hiện phải phù hợp với (1) hoặc (2) sau:

(1) Được bảo vệ bằng sơn phủ phù hợp với các yêu cầu của cơ sở chế tạo sơn phủ và được kiểm tra hàng năm để đảm bảo sơn phủ đó vẫn còn tốt, hoặc

(2) Đo chiều dầy được thực hiện hàng năm.

Các yêu cầu đối với tàu hàng khô tổng hợp có GT bằng và lớn hơn 500

1

Các thành phần kết cấu trong két dằn

— Từ kết quả kiểm tra như quy định trong Bảng 1B/4.2, nếu Đăng kiểm thấy cần thiết, phải đo chiều dày với mức độ do Đăng kiểm quyết định tại những vị trí có tình trạng sơn phủ kém, ăn mòn hoặc các khuyết tật khác trong két dằn hoặc không có sơn bảo vệ từ khi chế tạo.

— Nếu kết quả đo chiều dày thể hiện mức độ ăn mòn đáng kể, thì phải tăng phạm vi đo chiều dày như quy định ở 5.2.6-6.

2

Các nắp miệng khoang và thành miệng khoang

— Từ kết quả kiểm tra tiếp cận như quy định ở Bảng 1B/4.3, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành đo chiều dày đến mức thỏa mãn yêu cầu của Đăng kiểm. Nếu thấy bị ăn mòn đáng kể thì phải đo chiều dày bổ sung như quy định ở 5.2.6-6.

3

Các thành phần kết cấu trong khoang hàng

1. Đối với các tàu chở gỗ trên 5 tuổi:

— Phải đo chiều dày của các kết cấu cần phải kiểm tra tiếp cận trong tất cả các khoang hàng với mức độ như đợt kiểm tra định kỳ lần trước.

— Có thể miễn đo chiều dày nếu từ kết quả kiểm tra tiếp cận, Đăng kiểm thấy rằng không có sự suy giảm kết cấu và sơn bảo vệ (nếu có) vẫn còn hiệu quả.

2. Đối với các tàu hàng khô tổng hợp trên 10 tuổi (trừ tàu chở gỗ):

— Từ kết quả kiểm tra bên trong như quy định ở Bảng 1B/4.2, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành đo chiều dày đến mức thỏa mãn yêu cầu của Đăng kiểm. Nếu thấy bị ăn mòn đáng kể thì phải đo chiều dày bổ sung như quy định ở 5.2.6-6.

Chương 5

KIỂM TRA ĐỊNH KỲ

5.1 Quy định chung

5.1.1 Việc kiểm tra được thực hiện vào lúc bắt đầu hoặc kết thúc kiểm tra định kỳ

5.1.1-1 và 5.1.1-2 được sửa đổi như sau:

1 Trong trường hợp nếu kiểm tra định kỳ được bắt đầu phù hợp với các quy định ở 1.1.3- 1(3)(b) hoặc (c), thì phải tiến hành đo chiều dày như quy định ở 5.2.6 càng vào thời điểm bắt đầu kiểm tra càng tốt, để thuận tiện cho việc lập kế hoạch sửa chữa. Trong trường hợp nếu kiểm tra định kỳ được bắt đầu vào đúng hoặc trước thời hạn kiểm tra hàng năm lần thứ tư, thì phải tiến hành kiểm tra hàng năm với nội dung tối thiểu như yêu cầu đối với kiểm tra hàng năm quy định ở Chương 3 Phần này.

2 Trong trường hợp nếu kiểm tra định kỳ được kết thúc phù hợp với các quy định ở 1.1.3- 1(3)(b) hoặc (c), thì phải tiến hành kiểm tra với nội dung tối thiểu như quy định ở 3.2.2, 3.2.3, 3.3.1 và 3.3.2 vào khi kết thúc đợt kiểm tra định kỳ. Dựa vào kết quả kiểm tra, nếu Đăng kiểm thấy cần thiết, thì có thể mở rộng phạm vi kiểm tra để bao gồm cả những hạng mục đã được thực hiện.

5.2 Kiểm tra định kỳ thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng

5.2.3 được sửa đổi như sau:

5.2.3 Thử hoạt động

1 Vào các đợt kiểm tra định kỳ, phải tiến hành thử hoạt động như quy định ở 4.2.3, ngoài ra, phải thử hoạt động để đảm bảo rằng máy tính kiểm soát tải trọng yêu cầu ở 32.1.1 và 32.3.2 Phần 2A của Quy chuẩn làm việc tốt. Khi áp dụng các yêu cầu đối với việc thử hoạt động như quy định ở 4.2.3, không cho phép bỏ qua việc thử hoạt động thiết bị neo và chằng buộc như quy định ở mục 3 trong Bảng 1B/4.1.

2 Ngoài việc quy định ở -1 nói trên, phải tiến hành thử hoạt động và thử vận hành như quy định từ (1) đến (8) sau đây:

(1) Thử vận hành đối với tất cả các nắp miệng khoang dẫn động bằng cơ giới, bao gồm cả các bộ phận cơ giới và thủy lực, dây cáp, xích và các chi tiết nối truyền động;

(2) Thử bằng vòi rồng như liệt kê ở Bảng 1B/2.1 hoặc tương đương đối với tất cả các nắp đậy kín thời tiết;

(3) Thử hoạt động và thử vận hành đối với tất cả hệ thống bơm nước dằn và hút khô;

(4) Thử bằng vòi rồng hoặc tương đương cho tất cả các cửa mũi, cửa trong, cửa mạn và cửa đuôi;

(5) Thử bằng vòi rồng như nêu ở Bảng 1B/2.1 hoặc các nội dung thử tương tự đối với các cửa của vách kín nước và các thiết bị đóng của các vách mút thượng tầng, lầu boong hoặc chòi boong bảo vệ miệng hầm dẫn xuống các khoang bên dưới boong mạn khô;

(6) Đối với các tàu chở dầu và tàu chở xô hóa chất nguy hiểm, phải thử hoạt động và thử vận hành các hệ thống ống hàng và ống dằn trong phạm vi tất cả các khoang hàng, tất cả các két dằn và tất cả các két, các không gian tiếp giáp với các khoang hàng như các buồng bơm, hầm ống, khoang cách ly, khoang trống và trên boong thời tiết;

(7) Đối với các tàu chở xô khí hóa lỏng, phải thử hoạt động và thử vận hành các hệ thống bơm hàng và bơm nước dằn trong phạm vi tất cả các khoang hàng, tất cả các két dằn và tất cả các két, các không gian tiếp giáp với các khoang hàng như các buồng bơm, buồng máy nén hàng, hầm ống, khoang cách ly, khoang trống và các không gian trên boong thời tiết;

(8) Đối với các tàu chở hàng rời và chở hàng khô tổng hợp có tổng dung tích bằng và lớn hơn 500, phải thử hoạt động và thử vận hành các hệ thống ống trong phạm vi các khoang hàng, tất cả các két dằn và tất cả các két, các không gian tiếp giáp với các khoang hàng như hầm ống, khoang cách ly, khoang trống, các không gian tương tự khác và các hệ thống ống trên boong thời tiết;

(9) Thử hoạt động liệt kê ở mục 1 trong Bảng 1B/4.1, đối với tất cả các hệ thống báo động và phát hiện nước;

(10) Thử hoạt động các phương tiện lên, xuống tàu đối với các tàu có tổng dung tích từ 500 trở lên chạy tuyến quốc tế.

3 Nếu Đăng kiểm thấy cần thiết, có thể yêu cầu thử nghiêng và lập lại bản thông báo ổn định.

5.2.5 Kiểm tra tiếp cận

5.2.5-4 và -5 được sửa đổi như sau:

4 Vào các đợt kiểm tra định kỳ tàu chở hàng rời, bất kể các quy định ở -1 nói trên, phải tiến hành kiểm tra tiếp cận các thành phần kết cấu và các chi tiết như quy định ở Bảng 1B/5.6-1. Đối với tàu chở quặng, phải kiểm tra tiếp cận các thành phần kết cấu phù hợp với các yêu cầu đối với các hạng mục nêu trong Bảng 1B/5.6-2 thay cho các hạng mục trong Bảng 1B/5.6-1.

5 Vào các đợt kiểm tra định kỳ tàu chở hàng khô tổng hợp có tổng dung tích bằng và lớn hơn 500, bất kể các quy định ở -1 nói trên, phải tiến hành kiểm tra tiếp cận các thành phần kết cấu và những chi tiết như quy định ở Bảng 1B/5.7.

5.2.6 được sửa đổi như sau:

5.2.6 Đo chiều dày

1 Vào các đợt kiểm tra định kỳ, phải đo chiều dày phù hợp với các yêu cầu từ (1) đến (5) dưới đây:

(1) Phải tiến hành đo chiều dày bằng việc sử dụng các máy siêu âm thích hợp hoặc các phương tiện được chấp nhận khác. Phải chứng minh độ chính xác của thiết bị đo theo yêu cầu của Đăng kiểm;

(2) Việc đo chiều dày phải được thực hiện trong phạm vi 12 tháng trước khi hoàn thành việc kiểm tra (dưới sự quan sát của đăng kiểm viên) bởi cơ sở đo được Đăng kiểm công nhận phù hợp với các yêu cầu ở Quy chuẩn kỹ thuật quốc gia về đánh giá năng lực cơ sở chế tạo và cung cấp dịch vụ tàu biển (QCVN 65: 2013/BGTVT) hoặc tương đương. Đăng kiểm có thể kiểm tra lại việc đo, nếu thấy cần thiết để đảm bảo độ chính xác chấp nhận được;

(3) Phải tiến hành đo chiều dày mở rộng trước khi việc kiểm tra được coi là đã kết thúc;

(4) Phải chuẩn bị biên bản đo chiều dày và trình cho Đăng kiểm;

(5) Việc đo chiều dày các thành phần kết cấu trong khu vực yêu cầu phải kiểm tra tiếp cận phải được tiến hành đồng thời với kiểm tra tiếp cận.

2 Vào các đợt kiểm tra định kỳ, phải tiến hành đo chiều dày như quy định ở -1 nói trên đối với các thành phần kết cấu và các chi tiết nêu trong Bảng 1B/5.8. Nếu qua kết quả đo chiều dày phát hiện thấy ăn mòn nhiều, thì việc đo chiều dày phải được mở rộng đến mọi thành phần kết cấu nêu trong Bảng 1B/5.9, trong đó các tiểu mục tương ứng với các thành phần bị ăn mòn nhiều.

3 Vào các đợt kiểm tra định kỳ các tàu chở dầu và tàu chở xô hóa chất nguy hiểm, bất kể quy định ở -2 nói trên, phải đo chiều dày các thành phần kết cấu và các chi tiết như nêu trong Bảng 1B/5.10-1 và các két, các không gian được coi là những Khu vực nghi ngờ ở lần kiểm tra trước phù hợp với -1 nói trên. Kết cấu thân tàu và đường ống bằng thép không gỉ, trừ thép mạ có thể được miễn đo chiều dày, nếu được Đăng kiểm chấp nhận. Nếu qua kết quả đo chiều dày phát hiện thấy ăn mòn lớn, thì việc đo chiều dày phải được mở rộng đến tất cả các kết cấu đã nêu trong các bảng từ Bảng 1B/5.11 đến 1B/5.14, trong đó các tiểu mục tương ứng với các thành phần bị mòn đáng kể.

4 Vào các đợt kiểm tra định kỳ tàu chở xô khí hóa lỏng, bất kể quy định ở -2 nói trên, phải tiến hành đo chiều dày đối với các thành phần kết cấu và các chi tiết như quy định ở Bảng 1B/5.10-2, phù hợp với -1 nói trên. Nếu qua kết quả đo chiều dày phát hiện thấy ăn mòn nhiều, thì việc đo chiều dày phải được mở rộng đến tất cả các thành phần kết cấu đã nêu trong Bảng 1B/5.9, trong đó các tiểu mục tương ứng với các thành phần bị ăn mòn nhiều. Đối với các tàu có các két độc lập kiểu C, có tiết diện ngang giữa tàu tương tự với tiết diện ngang giữa tàu của tàu chở hàng khô tổng hợp, phải mở rộng phạm vi đo chiều dày để bao hàm cả tấm nóc két, theo quyết định trực tiếp của đăng kiểm viên hiện trường.

5 Vào các đợt kiểm tra định kỳ tàu chở hàng rời, bất kể quy định ở -2 nói trên, phải tiến hành đo chiều dày như quy định ở -1 đối với các thành phần kết cấu, các chi tiết như nêu ở Bảng 1B/5.15 và các két, các không gian được coi là Khu vực nghi ngờ ở lần kiểm tra trước. Nếu qua kết quả đo chiều dày phát hiện thấy ăn mòn nhiều, thì việc đo chiều dày phải được mở rộng đến tất cả các thành phần kết cấu đã nêu trong các Bảng 1B/5.16 đến 1B/5.20, trong đó các tiểu mục tương ứng với các thành phần bị ăn mòn nhiều. Ngoài ra, đối với các tàu chở hàng rời được đóng phù hợp với Phần 2A-B, các vùng ăn mòn đáng kể đã được phát hiện phải phù hợp với (1) hoặc (2) sau:

(1) Được bảo vệ bằng sơn phủ phù hợp với các yêu cầu của cơ sở chế tạo sơn phủ và được kiểm tra hàng năm để đảm bảo sơn phủ đó vẫn còn tốt, hoặc

(2) Đo chiều dầy được thực hiện hàng năm.

6 Vào các đợt kiểm tra định kỳ tàu chở hàng khô tổng hợp có tổng dung tích bằng và lớn hơn 500, bất kể quy định ở -2 nói trên, phải tiến hành đo chiều dày như quy định ở -1 đối với các thành phần kết cấu và các chi tiết như nêu ở Bảng 1B/5.21. Nếu qua kết quả đo chiều dày phát hiện thấy ăn mòn nhiều, thì việc đo chiều dày phải được mở rộng đến tất cả các kết cấu đã nêu trong các Bảng 1B/5.9, trong đó các tiểu mục tương ứng với các thành phần bị ăn mòn nhiều.

7 Vào đợt kiểm tra định kỳ đối với các tàu dầu vỏ kép được đóng phù hợp với Phần 2A-T và các tàu chở hàng rời được đóng phù hợp với Phần 2A-B, ngoài các yêu cầu ở -3 và -5 trên, việc đo chiều dầy phải được thực hiện phù hợp với (1) đến (3) sau:

(1) Phải xem xét các giải thích nêu ở Bảng 1B/5.29 và Bảng 1B/5.30 khi các thành phần kết cấu phải đo chiều dầy và phạm vi đo chiều dầy phải được xác định phù hợp với Bảng 1B/5.10-1 đến Bảng 1B/5.15. Các vị trí của điểm đo phải được chọn cho các hạng mục quan trọng nhất của kết cấu.

(2) Các kết quả đo chiều dầy phải thỏa mãn các tiêu chuẩn nêu ở Chương 13 Phần 2A-B hoặc Chương 12 của Phần 2A-T.

(3) Các kết quả đo chiều dầy của các vùng chịu ăn mòn rỗ, ăn mòn mép và ăn mòn rãnh phải thỏa mãn các tiêu chuẩn cho từng loại ăn mòn.

8 Phải đánh giá độ bền dọc của tàu dựa vào chiều dày của các thành phần kết cấu đo được ở các mặt cắt ngang quy định trong các Bảng 1B/5.8, Bảng 1B/5.10, Bảng 1B/5.15 và 1B/5.21.

5.2.7 được sửa đổi như sau:

5.2.7 Thử áp lực

1 Vào các đợt kiểm tra định kỳ, phải tiến hành thử áp lực các két theo quy định từ (1) đến (3) dưới đây:

(1) Phải tiến hành thử áp lực với áp suất như quy định sau:

(a) Đối với két: áp suất tương ứng với cột áp lớn nhất mà két có thể phải chịu trong quá trình khai thác;

(b) Đối với đường ống: áp suất làm việc.

(2) Việc thử áp lực các két có thể được thực hiện khi tàu ở trạng thái nổi, nếu việc kiểm tra bên trong của đáy két cũng được thực hiện ở trạng thái nổi;

(3) Vào các đợt kiểm tra định kỳ các tàu có nhiều két nước và két dầu, nếu Đăng kiểm thấy việc thử là không cần thiết, có thể miễn thử áp lực một số két nước hoặc dầu, sau khi xem xét tình trạng hiện tại của tàu, tuổi tàu và khoảng thời gian từ đợt thử trước.

2 Vào các đợt kiểm tra định kỳ tàu hàng, phải tiến hành thử áp lực theo quy định ở -1 nói trên đối với tất cả các két nêu trong Bảng 1B/5.22.

3 Vào các đợt kiểm tra định kỳ tàu chở dầu và tàu chở xô hóa chất nguy hiểm kiểu két liền vỏ, bất kể quy định ở -2 nói trên, phải tiến hành thử áp lực các két nêu trong Bảng 1B/5.23-1. Đối với các tàu dầu vỏ kép và các tàu chở xô hóa chất nguy hiểm, có thể miễn thử bất kỳ két đáy đôi và khoang kín nước nào không được thiết kế để chở hàng lỏng, với điều kiện là nó được kiểm tra bên trong/hoặc bên ngoài thỏa mãn.

4 Vào các đợt kiểm tra định kỳ tàu chở xô khí hóa lỏng, bất kể quy định ở -2 nói trên, phải tiến hành thử áp lực các két nêu trong Bảng 1B/5.23-2.

5 Vào các đợt kiểm tra định kỳ tàu chở hàng rời và tàu chở hàng khô tổng hợp có tổng dung tích bằng và lớn hơn 500, bất kể quy định ở -2 nói trên, phải thử áp lực theo quy định ở -1 đối với các két nêu ở Bảng 1B/5.24. Đối với các tàu chở hàng rời, có thể miễn thử bất kỳ két đáy đôi và khoang kín nước nào không được thiết kế để chở hàng lỏng, với điều kiện là nó được kiểm tra bên trong/hoặc bên ngoài thỏa mãn.

Bảng 1B/5.2 được sửa đổi như sau:

Bảng 1B/5.2 Những yêu cầu bổ sung kiểm tra bên trong đối với các tàu chở dầu và tàu chở xô hóa chất nguy hiểm

Kiểm tra định kỳ

Các khoang, két phải kiểm tra

Lưu ý trong kiểm tra

Tất cả các đợt kiểm tra định kỳ

1 Tất cả các khoang hàng (ngoại trừ các khoang hàng ở tàu chở xô khí hóa lỏng)

— Đối với các tàu chở dầu, phải kiểm tra kỹ các két dằn/hàng hỗn hợp (nếu có), phải lưu ý đặc biệt đến lịch sử dằn và mức độ của hệ thống chống ăn mòn được trang bị.

— Đối với các tàu chở dầu, phải kiểm tra tình trạng của mặt trong tôn đáy két để đảm bảo chắc chắn rằng tôn đáy không bị rỗ mòn quá mức.

— Đối với các tàu chở dầu, nếu Đăng kiểm thấy cần thiết, phải tháo các miệng loe của ống hút hàng để có thể kiểm tra tôn đáy của két và các vách ở vùng lân cận.

2 Tất cả các két dằn, tất cả các két và không gian tiếp giáp với các khoang hàng (buồng bơm, buồng máy nén hàng, hầm ống, khoang cách ly và khoang trống)

1. Đối với các tàu chở dầu và tàu chở xô hóa chất nguy hiểm:

— Căn cứ vào kết quả kiểm tra bên trong, phải tiến hành kiểm tra hàng năm bên trong các két dằn, nếu phát hiện thấy bất kỳ điểm nào trong các điểm nêu từ (a) đến (c) dưới đây:

(a) lớp sơn bảo vệ ở tình trạng kém hơn tình trạng tốt và không được sơn lại thỏa mãn yêu cầu của Đăng kiểm

(b) lớp sơn bảo vệ không có từ khi đóng mới hoặc kém hiệu quả, phải kiểm tra mở rộng cho các két cùng loại khác

(c) ăn mòn đáng kể được phát hiện bên trong các két.

— Phải kiểm tra kỹ bên trong buồng bơm và lưu ý đến hệ thống làm kín của tất cả các lỗ khoét để ống xuyên qua trên các vách, hệ thống thông gió, bệ và đệm làm kín của bơm.

2. Đối với các tàu chở xô khí hóa lỏng:

— Đối với các két dằn, kể cả các két đáy đôi, nếu phát hiện thấy lớp sơn bảo vệ ở tình trạng kém và không được sơn lại thỏa mãn yêu cầu của Đăng kiểm hoặc không có từ khi đóng mới, thì phải tiến hành kiểm tra bên trong hàng năm. Đối với các két dằn đáy đôi có tình trạng như xác định, nếu Đăng kiểm thấy cần thiết, thì phải tiến hành kiểm tra bên trong hàng năm.

Các két dằn chuyển đổi thành khoang trống phải được kiểm tra phù hợp với các quy định tương ứng cho két dằn.

Bảng 1B/5.6-1 được sửa đổi như sau:

Bảng 1B/5.6-1 Những yêu cầu về kiểm tra tiếp cận đối với tàu hàng rời (trừ tàu chở quặng)

Loại kiểm tra

Kết cấu được kiểm tra tiếp cận

Các yêu cầu đối với tàu không phải là tàu hàng rời vỏ kép(1)

Kiểm tra các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Số lượng đủ (tối thiểu 1/4 của tổng số lượng) các sườn ở các phần trước, giữa và sau trên cả hai mạn của các khoang hàng phía trước và các sườn được lựa chọn trong các khoang hàng còn lại (A).

2. Hai vách ngang khoang hàng được lựa chọn, kể cả các nẹp và sống (C).

3. Một sườn khỏe cùng với tôn liên kết và các xà dọc trong 2 két nước dằn đại diện cho mỗi loại (két đỉnh mạn hoặc két hông) (B).

4. Ống thông hơi và ống đo trong khoang hàng ở vùng đỉnh két.

5. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 5 tuổi đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Tất cả các sườn trong khoang hàng phía trước và số lượng đủ (tối thiểu 1/4 của tổng số đối với các tàu có trọng tải toàn phần nhỏ hơn 100.000 tấn và tối thiểu 1/2 của tổng số đối với các tàu có trọng tải toàn phần từ 100.000 tấn trở lên) các sườn trong mỗi khoang hàng còn lại, kể cả các liên kết mút sườn và tôn vỏ liền kề (A).

2. Tất cả các vách ngang trong mọi khoang hàng, kể cả các nẹp và sống (C).

3. Một sườn khỏe cùng với tôn liên kết và các xà dọc trong mỗi két dằn còn lại (B).

4. Các vách ngang trước và sau (kể cả các nẹp và sống) trong từng két dằn (B).

5. Tất cả tôn boong và kết cấu dưới boong nằm trong đường lỗ khoét miệng khoang giữa các miệng khoang hàng.

6. Tất cả hệ thống ống trong các khoang hàng. Nếu đăng kiểm viên thấy cần thiết thì phải tiến hành thử kín khí.

7. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Tất cả các sườn trong khoang hàng phía mũi và một khoang hàng được lựa chọn khác và số lượng đủ (tối thiểu 1/2 của tổng số) các sườn trong mỗi khoang hàng còn lại, kể cả các liên kết mút sườn và tôn vỏ liền kề (A).

2. Tất cả các vách ngang trong mọi khoang hàng, kể cả các nẹp và sống (C).

3. Tất cả các sườn khỏe cùng với tôn liên kết, các xà dọc và tất cả các vách ngang trong mỗi két dằn, kể cả các nẹp và sống (B).

4. Các thành phần kết cấu quy định ở 5. đến 7. của kiểm tra định kỳ lần 2 nói trên.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và các lần tiếp theo)

1. Tất cả các sườn trong mọi khoang hàng, kể cả các liên kết mút sườn và tôn vỏ liền kề (A).

2. Các thành phần kết cấu nêu ở 2. đến 4. của đợt kiểm tra định kỳ lần 3.

Các yêu cầu đối với tàu hàng rời vỏ kép (trừ tàu chở quặng)

Kiểm tra các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Hai vách ngang của khoang hàng được chọn, kể cả các nẹp và sống (C).

2. Một sườn ngang khỏe cùng với tôn liên kết và các nẹp dọc trong hai két dằn đại diện của mỗi loại (gồm két đỉnh mạn phía mũi và két dằn mạn kép ở cả hai mạn)(B).

3. Các ống thông hơi và ống đo trong khoang hàng ở vùng đỉnh két.

Các yêu cầu đối với tàu hàng rời vỏ kép (trừ tàu chở quặng)

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Một vách ngang trong mỗi khoang hàng, kể cả các nẹp và sống (C).

2. Một sườn ngang khỏe cùng với tôn liên kết và các nẹp dọc trong mỗi két dằn (B).

3. Các vách ngang trước và sau (kể cả các nẹp và sống) trong một tiết diện ngang, bao gồm két đỉnh mạn, két hông và két dằn mạn kép ở một mạn của tàu (B).

4. Một số lượng thích hợp, ít nhất là 1/4 tổng số nẹp trên vỏ mạn và nẹp vách dọc tại vùng mũi/giữa/sau ở cả hai mạn trong két mạn kép phía mũi (A).

5. Tất cả tôn boong và kết cấu dưới boong bên trong đường lỗ khoét miệng khoang giữa các khoang hàng.

6. Tất cả hệ thống ống trong các khoang hàng. Nếu đăng kiểm viên thấy cần thiết thì phải tiến hành thử kín khí.

7. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Tất cả các vách ngang trong mọi khoang hàng, kể cả các nẹp và sống (C).

2. Tất cả các sườn ngang khỏe cùng với tôn liên kết, các nẹp dọc và mọi vách ngang (kể các các nẹp và sống) trong mỗi két dằn (B).

3. Một số lượng thích hợp, ít nhất là 1/4 tổng số nẹp trên vỏ mạn và nẹp vách dọc tại vùng mũi/giữa/sau ở cả hai mạn trong két mạn kép phía mũi (A).

4. Các thành phần kết cấu như nêu ở 5. đến 7. của kiểm tra định kỳ lần 2 nói trên.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và các lần tiếp theo)

1 Tất cả các nẹp ở vỏ mạn và vách dọc trong các két mạn kép (A)

2 Các thành phần kết cấu như quy định ở 1., 2. và 4. của kiểm tra định kỳ lần 3 nói trên.

Chú thích:

1 Các chữ viết tắt trong Bảng có nghĩa như sau:

A: Sườn ngang khoang hàng hoặc các nẹp ở mạn hoặc các vách dọc ở các két mạn kép

B: Khung sườn ngang khỏe hoặc vách ngang kín nước ở khoang mũi hoặc khoang đuôi, các két đỉnh mạn, hông tàu và các két dằn mạn kép, kể cả các thành phần kết cấu liền kề

C: Bao gồm tấm và kết cấu bên trong của các bệ vách dưới và bệ đỉnh vách

2 Kiểm tra tiếp cận vách ngang phải tiến hành tối thiểu ở 4 mức như quy định sau đây:

(1) Ngay trên đáy trong và ngay trên đường giao tấm ốp góc (nếu có) và tấm nghiêng chân vách đối với những tàu không có bệ vách dưới.

(2) Ngay trên và dưới tôn vỏ bệ vách dưới (đối với những tàu có bệ vách dưới) và ngay trên đường giao của tấm nghiêng chân vách;

(3) Khoảng giữa chiều cao của vách;

(4) Ngay dưới tấm tôn boong trên và ngay cạnh két mạn trên, ngay bên dưới tôn vỏ bệ đỉnh vách đối với những tàu có lắp bệ đỉnh vách (upper stool) hoặc ngay dưới các két đỉnh mạn.

3 Két mạn kép của tàu hàng rời mạn kép được coi như két rời, thậm chí nó tiếp nối với cả két đỉnh mạn hoặc két hông.

(1) Đối với tàu chở hàng rời có các khoang hàng kết hợp, ví dụ có một số khoang hàng mạn đơn, một số khoang hàng khác có mạn kép, thì các quy định đối với tàu hàng rời mạn kép được áp dụng cho các khoang hàng mạn kép và các không gian mạn liên quan.

Bảng 1B/5.6-2 được sửa đổi như sau:

Bảng 1B/5.6-2 Những yêu cầu về kiểm tra tiếp cận đối với tàu chở quặng

Loại kiểm tra

Kết cấu được kiểm tra tiếp cận

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Một khung sườn khỏe trong két dằn mạn (A).

2. Phần dưới của một vách ngang trong két dằn mạn (D).

3. Hai vách ngang khoang hàng được lựa chọn, kể cả các nẹp và sống (E).

4. Các ống thông hơi và ống đo trong các khoang hàng ở vùng đỉnh két.

5. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Tất cả các khung sườn khỏe trong két dằn mạn (A).

2. Một khung ngang boong trong mỗi két dằn còn lại (B).

3. Vách ngang trước và sau của két dằn mạn (C).

4. Phần chân của một vách ngang ở mỗi két dằn còn lại (D).

5. Một vách ngang trong từng khoang hàng, kể cả các nẹp và sống (E).

6. Tất cả các tấm boong và kết cấu dưới boong nằm trong đường lỗ khoét miệng khoang giữa các miệng khoang hàng.

7. Tất cả hệ thống ống trong các khoang hàng. Nếu đăng kiểm viên thấy cần thiết thì phải tiến hành thử kín khí.

8. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi (Kiểm tra định kỳ lần 3)

1. Tất cả các khung sườn khỏe trong mỗi két dằn (A).

2. Tất cả các vách ngang trong mỗi két dằn (C).

3. Một khung sườn khỏe trong mọi khoang mạn trống (A). Tuy nhiên, nếu Đăng kiểm thấy cần thiết, có thể phải kiểm tra tiếp cận các khung sườn khỏe khác trong các khoang trống.

4. Tất cả các vách ngang trong từng khoang hàng, kể cả các nẹp và sống (E).

5. Các thành phần kết cấu như nêu ở 6. đến 8. của kiểm tra định kỳ lần 2 nói trên.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và các lần tiếp theo)

1. Như quy định đối với đợt kiểm tra định kỳ lần 3.

Chú thích:

1 Các chữ viết tắt trong Bảng có nghĩa như sau:

A: Các liên kết ngang và toàn bộ khung sườn khỏe, bao gồm các thành phần kết cấu liền kề như tôn vỏ, vách dọc, các nẹp dọc, các mã liên kết v.v...

B: Bao gồm các kết cấu boong liền kề với boong ngang như tôn boong, các nẹp dọc, các mã liên kết v.v…

C và D: Bao gồm các sống đứng, sống nằm và các thành phần kết cấu như vách dọc, tôn đáy trong, tôn hông, sống đáy, các mã và nẹp, v.v…

E: Bao gồm các tấm và kết cấu bên trong của các bệ vách dưới và bệ đỉnh vách, nếu có.

2 Kiểm tra tiếp cận vách ngang phải tiến hành tối thiểu ở 4 mức như quy định sau đây:

(1) Ngay trên đáy trong và ngay trên đường giao tấm ốp góc (nếu có) và tấm nghiêng chân vách đối với những tàu không có bệ vách dưới;

(2) Ngay trên và dưới tôn vỏ bệ vách dưới (đối với những tàu có bệ vách dưới) và ngay trên đường giao của tấm nghiêng chân vách;

(3) Khoảng giữa chiều cao của vách;

(4) Ngay dưới tấm tôn boong trên và ngay cạnh két mạn bên trên, ngay bên dưới tôn vỏ bệ đỉnh vách đối với những tàu có lắp bệ đỉnh vách hoặc ngay dưới các két đỉnh mạn.

Bảng 1B/5.7 được sửa đổi như sau:

Bảng 1B/5.7 Những yêu cầu về kiểm tra tiếp cận đối với tàu hàng khô tổng hợp có tổng dung tích bằng và lớn hơn 500

Kiểm tra định kỳ

Các kết cấu phải kiểm tra tiếp cận

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Các sườn được chọn trong một khoang hàng mũi, một khoang hàng lái cùng với các không gian nội boong liên quan và phần chân của các sườn còn lại, kể cả các liên kết mút sườn và tôn vỏ liền kề.

2. Phần chân của các sườn trong tất cả các khoang hàng còn lại, kể cả các liên kết mút sườn và tôn vỏ liền kề.

3. Một vách ngang(1) được chọn và phần chân của tất cả các vách ngang còn lại, bao gồm cả các nẹp và sống.

4. Các ống thông hơi và ống đo trong khoang hàng ở đỉnh két.

5. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Các sườn được chọn trong tất cả các khoang hàng và không gian nội boong liên quan, phần chân của các sườn còn lại, kể cả các liên kết mút sườn và tôn vỏ liền kề.

2. Một vách ngang và phần chân của một vách ngang nữa trong mỗi khoang hàng, bao gồm cả các nẹp và sống.

3. Cả vách trước và vách sau trong một két dằn mạn, kể cả các nẹp và sống.

4. Một sườn ngang khỏe cùng với tôn liên kết và các nẹp dọc, trong hai két đại diện cho từng loại, kể cả két đỉnh mạn, két hông, két mạn hoặc két đáy đôi.

5. Vùng tôn boong được chọn và các thành phần kết cấu dưới boong nằm trong đường lỗ khoét miệng khoang giữa các khoang hàng(2).

6. Vùng được chọn của các tấm tôn đáy trong.

7. Các ống thông hơi và ống đo trong khoang hàng ở đỉnh két.

8. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Tất cả các sườn trong khoang hàng phía dưới ở mũi và 25% số sườn trong mỗi khoang hàng còn lại, các không gian nội boong, phần chân của các sườn còn lại, kể cả các liên kết mút sườn và tôn vỏ liền kề.

2. Tất cả các vách ngang trong mọi khoang hàng, gồm cả các nẹp và sống.

3. Tất cả các vách ngang trong mọi két dằn, kể cả các nẹp và sống.

4. Tất cả các sườn khỏe cùng với tôn liên kết và các nẹp dọc trong từng két dằn (bao gồm két đỉnh mạn, két hông, két mạn hoặc két đáy đôi).

5. Tất cả các tấm tôn boong và các thành phần kết cấu dưới boong nằm trong đường lỗ khoét miệng khoang giữa các khoang hàng(2).

6. Toàn bộ diện tích tôn đáy trong.

7. Các ống thông hơi và ống đo trong khoang hàng ở vùng đỉnh két.

8. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và các lần tiếp theo)

1. Tất cả các sườn trong mọi khoang hàng và không gian nội boong liên quan, kể cả các liên kết mút sườn và tôn vỏ liền kề.

2. Các thành phần kết cấu như quy định từ 2. đến 8. của kiểm tra định kỳ lần 3 nói trên.

Chú thích:

(1) Kiểm tra tiếp cận các vách ngang phải được thực hiện tối thiểu ở 3 mức sau đây:

(A) Ngay trên đáy trong và ngay trên các boong nội boong, nếu có

(B) Giữa chiều cao vách, đối với các tàu không có nội boong;

(C) Ngay trên tôn boong trên và tôn boong nội boong.

(2) Các tấm tôn boong và các thành phần kết cấu dưới boong nằm trong đường lỗ khoét miệng khoang giữa các khoang hàng.

Bảng 1B/5.8 được sửa đổi như sau:

Bảng 1B/5.8 Quy định về đo chiều dày kết cấu đối với tàu hàng

Kiểm tra định kỳ

Các thành phần kết cấu được đo chiều dày

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Khu vực nghi ngờ.

2. Tất cả các cửa mũi, cửa trong, cửa mạn và cửa đuôi nếu đăng kiểm viên thấy cần thiết (tôn và chi tiết gia cường).

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Khu vực nghi ngờ.

2. Từng tấm tôn ở một tiết diện ngang của tôn boong chính đối với toàn bộ một xà boong của tàu ở vùng 0,5L giữa tàu.

3. Tất cả các cửa mũi, cửa trong, cửa mạn và cửa đuôi nếu đăng kiểm viên thấy cần thiết (tôn và chi tiết gia cường).

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Khu vực nghi ngờ.

2. Từng tấm tôn và phần tử kết cấu ở 2 mặt cắt ngang trong vùng 0,5L giữa tàu (ở khu vực hai khoang hàng khác nhau, nếu có thể). Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm.

3. Các kết cấu bên trong của các két mút mũi và lái.

4. Cả hai đầu và phần giữa của từng thành quây miệng khoang hàng phía mạn và 2 đầu (tôn và nẹp gia cường).

5. Tất cả các nắp khoang hàng (tôn và nẹp gia cường).

6. Tất cả các cửa mũi, cửa trong, cửa mạn và cửa đuôi nếu đăng kiểm viên thấy cần thiết (tôn và chi tiết gia cường).

Kiểm tra định kỳ các tàu trên 15 đến 20 tuổi

(Kiểm tra định kỳ lần 4)

1. Khu vực nghi ngờ.

2. Các phần kết cấu sau đây:

(1) Toàn bộ chiều dài của tất cả tấm tôn boong chính lộ thiên;

(2) Từng tấm và kết cấu ở 3 mặt cắt ngang của khu vực hàng trong phạm vi 0,5L giữa tàu. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm;

(3) Toàn bộ chiều dài của tất cả các dải tôn ở vùng đường nước thay đổi, cả mạn trái và mạn phải.

3. Tôn boong thượng tầng hở đại diện (boong dâng đuôi, lầu lái và thượng tầng mũi).

4. Toàn bộ chiều dài dải tôn ky. Cũng như các tấm tôn đáy ở khu vực khoang cách ly, buồng máy và mút sau của các két.

5. Tấm tôn của hộp thông biển. Tôn vỏ ở khu vực xả mạn nếu Đăng kiểm thấy cần thiết.

6. Trong tất cả các khoang hàng, các dải tôn dưới cùng và các dải tôn ở khu vực boong giữa của tất cả các vách ngang kín nước trong các khoang hàng cùng với các cơ cấu bên trong ở đó.

7. Các thành phần kết cấu như quy định ở từ 3. đến 7. của kiểm tra định kỳ lần 3.

Kiểm tra định kỳ các tàu trên 20 tuổi

(Kiểm tra định kỳ lần 5 và những lần tiếp theo)

1. Khu vực nghi ngờ.

2. Các thành phần kết cấu như quy định ở từ 2. đến 7. của kiểm tra định kỳ lần 4.

Bảng 1B/5.9 được sửa đổi như sau:

Bảng 1B/5.9 Các yêu cầu đo chiều dày bổ sung đối với các tàu hàng ở vùng bị ăn mòn nhiều

Kết cấu

Phạm vi đo

Mẫu đo

1. Tấm tôn

Khu vực nghi ngờ và các tấm liền kề

Mẫu 5 điểm trên 1 mét vuông

2. Các sống

Khu vực nghi ngờ

Mẫu 5 điểm trên 1 mét vuông

3. Các nẹp

Khu vực nghi ngờ

3 điểm đo ở đường ngang bản thành khỏe 3 điểm đo trên bản mép.

Bảng 1B/5.10-1 được sửa đổi như sau:

Bảng 1B/5.10-1 Các yêu cầu về đo chiều dày đối với các tàu chở dầu và tàu chở xô hóa chất nguy hiểm

Kiểm tra định kỳ

Các thành phần kết cấu được đo chiều dày

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Khu vực nghi ngờ.

2. Từng tấm tôn boong trong một mặt cắt ngang ở khu vực két dằn (nếu có) hoặc một khoang hàng chủ yếu được dùng để chứa nước dằn trong khu vực hàng.

3. Các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

4. Các ống dầu hàng, dầu đốt, ống dằn và ống thông hơi kể cả các trụ và ống góp thông hơi, các ống khí trơ và các đường ống khác trong buồng bơm và trên boong thời tiết, nếu Đăng kiểm thấy cần thiết sau khi xem xét kết quả kiểm tra chung quy định ở 5.2.2.

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Khu vực nghi ngờ.

2. Trong khu vực hàng:

(1) Từng tấm tôn boong;

(2) Một mặt cắt ngang. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm.

3. Các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

4. Các dải tôn ở vùng đường nước thay đổi được chọn, ngoài khu vực hàng.

5. Các ống dầu hàng, dầu đốt, ống dằn, ống thông hơi kể cả các trụ và ống góp thông hơi, các ống khí trơ và các đường ống khác trong buồng bơm và trên boong thời tiết, nếu Đăng kiểm thấy cần thiết sau khi xem xét kết quả kiểm tra chung quy định ở 5.2.2.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Khu vực nghi ngờ

2. Trong khu vực hàng hóa:

(1) Từng tấm tôn boong;

(2) Hai mặt cắt ngang. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm.

3. Tất cả các kết cấu được đưa vào kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

4. Các dải tôn mạn được chọn ở trên và dưới đường nước ngoài khu vực hàng.

5. Tất cả các dải tôn mạn ở trên và dưới đường nước trong khu vực hàng hóa.

6. Các kết cấu bên trong két mút mũi và đuôi.

7. Các ống dầu hàng, dầu đốt, ống dằn kể cả các trụ và ống góp thông hơi, các đường ống khí trơ và các đường ống khác trong buồng bơm và trên boong thời tiết, nếu Đăng kiểm thấy cần thiết sau khi xem xét kết quả kiểm tra chung như quy định ở 5.2.2.

8. Đối với các tàu chở xô hóa chất nguy hiểm, phải kiểm tra các ống dầu hàng bằng thép nằm ngoài khoang hàng được lựa chọn và các ống dằn xuyên qua khoang hàng.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và những lần tiếp theo)

1. Khu vực nghi ngờ.

2. Trong khu vực hàng:

(1) Từng tấm tôn boong;

(2) Ba mặt cắt ngang. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm;

(3) Từng tấm tôn đáy.

3. Tất cả các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

4. Tất cả các dải tôn mạn ở vùng đường nước thay đổi.

5. Các kết cấu bên trong khoang mút mũi và khoang mút đuôi.

6. Tôn boong chính lộ thiên được chọn bên ngoài khu vực hàng.

7. Tôn boong thượng tầng hở đại diện (gồm boong dâng đuôi, boong lầu lái và boong thượng tầng mũi).

8. Toàn bộ chiều dài dải tôn ky và một số lượng thích hợp các dải tôn đáy ở khu vực khoang cách ly, buồng máy và mút sau của các két.

9. Tấm tôn của hộp thông biển. Tôn vỏ ở khu vực xả mạn nếu Đăng kiểm thấy cần thiết.

10. Các ống dầu hàng, dầu đốt, ống dằn, ống thông hơi kể cả các trụ và ống góp thông hơi, các ống khí trơ và các đường ống khác trong buồng bơm và trên boong thời tiết, nếu Đăng kiểm thấy cần thiết sau khi xem xét kết quả kiểm tra chung như quy định ở 5.2.2.

11. Đối với các tàu chở xô hóa chất nguy hiểm, phải đo chiều dày các ống dầu hàng bằng thép được lựa chọn nằm ngoài khoang hàng và các ống dằn xuyên qua khoang hàng.

Bảng 1B/5.10-2 được sửa đổi như sau:

Bảng 1B/5.10-2 Các yêu cầu về đo chiều dày đối với các tàu chở xô khí hóa lỏng

Kiểm tra định kỳ

Các thành phần kết cấu được đo chiều dày

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Khu vực nghi ngờ

2. Một tiết diện ngang của tấm tôn boong đối với thân tàu trong phạm vi 0,5 L giữa tàu ở vùng két dằn, nếu có

3. Các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và lập hồ sơ mẫu ăn mòn.

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Khu vực nghi ngờ

2. Trong khu vực hàng:

(1) Từng tấm tôn boong;

(2) Một tiết diện ngang thân tàu trong phạm vi 0,5 L giữa tàu ở vùng két dằn, nếu có. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm.

3. Các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và lập hồ sơ mẫu ăn mòn.

4. Dải tôn mạn và dải tôn vùng đường nước thay đổi nằm ngoài khu vực hàng được lựa chọn.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Khu vực nghi ngờ.

2. Trong khu vực hàng:

(1) Từng tấm tôn boong;

(2) Hai tiết diện ngang thân tàu, có ít nhất một tiết diện trong phạm vi 0,5 L giữa tàu ở vùng két dằn, nếu có. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm;

(3) Tất cả các dải tôn mạn và dải tôn vùng đường nước thay đổi.

3. Các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và lập hồ sơ mẫu ăn mòn;

4. Dải tôn mạn và dải tôn vùng đường nước thay đổi nằm ngoài khu vực hàng được lựa chọn;

5. Các cơ cấu bên trong két mút mũi và két mút đuôi.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và những lần tiếp theo)

1. Khu vực nghi ngờ

2. Trong khu vực hàng:

(1) Từng tấm tôn boong;

(2) Hai tiết diện ngang thân tàu, có ít nhất một tiết diện trong phạm vi 0,5 L giữa tàu ở vùng két dằn, nếu có. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm;

(3) Từng tấm tôn đáy;

(4) Tôn ky hộp và các kết cấu bên trong.

3. Các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và lập hồ sơ mẫu ăn mòn.

4. Tất cả các dải tôn mạn và dải tôn vùng đường nước thay đổi.

5. Các cơ cấu bên trong két mút mũi và két mút đuôi.

6. Tất cả các tôn boong chính lộ thiên bên ngoài khu vực hàng.

7. Tôn boong thượng tầng lộ thiên đại diện (boong dâng đuôi, lầu lái, thượng tầng mũi).

8. Tất cả các tôn ky, toàn bộ chiều dài và số lượng thích hợp tôn đáy ở khu vực các khoang cách ly, buồng máy và đầu sau của các két.

9. Tôn của các hộp thông biển, tôn vỏ ở khu vực các ống xả mạn (nếu đăng kiểm viên thấy cần thiết).

Bảng 1B/5.11 được sửa đổi như sau:

Bảng 1B/5.11 Các yêu cầu về đo chiều dày bổ sung đối với các tàu chở dầu và tàu chở xô hóa chất nguy hiểm
(kết cấu đáy)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Tôn đáy trong, tôn đáy và tôn kết cấu két hông

(a) Tối thiểu 3 vùng trong két, bao gồm vùng phía sau. Đo xung quanh và dưới tất cả các miệng hút.

(b) Tấm tôn có nghi ngờ và các tấm xung quanh (nếu có).

(a) Mẫu 5 điểm cho mỗi tấm giữa các xà dọc và đà ngang/ sống.

(b) Mẫu 5 điểm cho mỗi tấm giữa các xà dọc trên 1 m dài.

2

Các xà dọc đáy trong, đáy và kết cấu két hông

Tối thiểu 3 xà dọc trong mỗi vùng tại tấm được đo.

3 điểm đo trên đường cắt ngang bản mép và 3 điểm đo trên tấm thành đứng.

3

Các sống đáy và mã

Tại các chân mã vách ngang hoặc đà ngang phía trước, phía sau và ở tâm của các khoang/két.

Đo theo đường thẳng đứng trên tấm sống, cứ mỗi khoảng nẹp gia cường 1 điểm đo hoặc tối thiểu 3 điểm đo.

2 điểm đo ngang qua bản mép.

Mẫu 5 điểm trên các sống/ mã vách, nếu có.

4

Các sống ngang/đà ngang đáy

3 sườn khỏe/đà ngang trong các vùng đo tôn đáy với các mẫu ở cả hai đầu và ở giữa.

Mẫu 5 điểm trên 2 m2.

Các mẫu đơn trên bản mép, nếu có.

5

Nẹp gia cường tấm (nếu có)

Tại vị trí lắp đặt.

Đo riêng lẻ.

6

Khung sườn khỏe của kết cấu két hông (trừ các tàu chở dầu vỏ đơn)

3 khung sườn khỏe trong các vùng đo tôn đáy.

Mẫu 5 điểm trên 1 m2.

Các mẫu đơn trên bản mép.

7

Vách ngang kín nước của kết cấu két hông hoặc vách chặn (trừ các tàu chở dầu vỏ đơn)

(a) 1/3 phía dưới vách.

(b) 2/3 phía trên vách.

(c) Các nẹp gia cường (tối thiểu 3 nẹp).

(a) Mẫu 5 điểm trên 1 m2.

(b) Mẫu 5 điểm trên 2 m2.

(c) Đối với tấm thành, Mẫu 5 điểm trên 1 nhịp (2 điểm đo ngang qua thành tại mỗi đầu và 1 điểm đo ở giữa nhịp). Đối với bản mép, các mẫu đơn ở mỗi đầu và giữa nhịp.

Bảng 1B/5.12 được sửa đổi như sau:

Bảng 1B/5.12 Các yêu cầu về đo chiều dày bổ sung đối với tàu dầu và tàu chở xô hóa chất nguy hiểm
(kết cấu boong)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Tôn boong

— 2 dải ngang qua két

Tối thiểu 3 điểm đo ở 1 tấm trên 1 dải.

2

Xà dọc boong

— Tối thiểu 3 xà dọc trong 2 vùng (chỉ đối với các tàu chở dầu vỏ đơn).

— Tất cả các xà dọc thứ 3 trong cặp dải có tối thiểu 1 xà dọc (trừ các tàu chở dầu vỏ đơn).

3 điểm đo theo đường thẳng đứng ở tấm thành và 2 điểm đo trên bản mép (nếu có).

3

Sống boong và các mã

— Tại vách ngang, các chân mã phía trước, phía sau và ở giữa các két.

Đo theo đường thẳng đứng trên tấm thành, cứ mỗi khoảng nẹp gia cường 1 điểm đo hoặc tối thiểu 3 điểm đo.

2 điểm đo qua bản mép. Mẫu 5 điểm trên các sống/mã vách.

4

Sườn khỏe boong

— Tối thiểu 2 tấm thành với các mẫu ở giữa và cả 2 đầu nhịp.

Mẫu 5 điểm trên 1 m2 (đối với các tàu chở dầu vỏ đơn, mẫu 5 điểm trên 2 m2).

Đo đơn trên bản mép.

5

Các tấm thành đứng, các vách ngang trong két dằn mạn (trong phạm vi 2 m tính từ boong) (chỉ đối với vỏ kép)

— Tối thiểu 2 tấm thành và cả 2 vách ngang.

Mẫu 5 điểm trên 1 m2.

6

Nẹp gia cường

— Tại nơi có đặt nẹp gia cường tấm

Đo riêng lẻ

Bảng 1B/5.13 được sửa đổi như sau:

Bảng 1B/5.13 Các yêu cầu về đo chiều dày bổ sung đối với tàu chở dầu và tàu chở xô hóa chất nguy hiểm
(vỏ mạn và các vách dọc)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Vỏ mạn và tôn vách dọc:

— Các dải tôn trên cùng và dưới cùng, các dải tôn trong vùng sống dọc mạn;

— Tất cả các dải tôn khác.

— Tấm tôn giữa từng cặp xà dọc ở tối thiểu 3 vùng.

— Tấm tôn giữa mỗi cặp xà dọc thứ 3 trong 3 vùng như nhau.

— Đo riêng lẻ 1 điểm.

— Đo riêng lẻ 1 điểm.

2

Vỏ mạn và xà dọc của vách dọc, tại:

— Các dải tôn trên cùng và dưới cùng;

— Tất cả các dải tôn khác.

— Từng xà dọc trong 3 vùng như nhau.

— Tất cả các xà dọc thứ 3 trong 3 vùng như nhau.

— 3 điểm đo ngang qua tấm thành, 1 điểm đo ở bản mép.

— 3 điểm đo ngang qua tấm thành, 1 điểm đo ở bản mép.

3

Các mã của xà dọc.

— Tối thiểu 3 vị trí ở đỉnh, giữa và đáy két trong 3 vùng như nhau.

— Mẫu 5 điểm cho toàn bộ diện tích mã.

4

Các tấm thành đứng và các vách ngang, trừ khu vực dải tôn trên cùng (chỉ áp dụng cho các két dằn mạn của tàu chở dầu vỏ kép và tàu chở xô hóa chất nguy hiểm):

— Các dải tôn ở khu vực sống dọc;

— Tất cả các dải tôn khác.

— Tối thiểu 2 tấm thành và cả 2 vách ngang.

— Tối thiểu 2 tấm thành và cả 2 vách ngang.

— Mẫu 5 điểm trên 2 m2.

— 2 điểm đo giữa mỗi cặp nẹp gia cường đứng.

5

Các sống dọc (chỉ áp dụng cho các két dằn mạn của tàu chở dầu vỏ kép).

— Tấm tôn trên mỗi sống trong tối thiểu 3 vùng.

— 2 điểm đo giữa mỗi cặp các nẹp gia cường sống dọc.

6

Các nẹp gia cường cho sống dọc (chỉ áp dụng cho các tàu chở xô hóa chất nguy hiểm và các két dằn mạn của tàu chở dầu vỏ kép).

— Nếu có áp dụng.

— Đo riêng lẻ.

7

Các sườn khỏe/xà ngang và các liên kết ngang (trừ các két dằn mạn của tàu chở dầu vỏ kép).

— 3 tấm thành với tối thiểu 3 vị trí trên mỗi tấm, kể cả khu vực của các liên kết ngang.

— Mẫu 5 điểm trên 2 m2, cộng với đo riêng lẻ trên các bản mép của sườn khỏe/xà ngang và liên kết ngang.

8

Các mã chân sườn đối diện các xà ngang (chỉ áp dụng cho các khoang hàng của tàu chở dầu vỏ kép).

— Tối thiểu 3 mã.

— Mẫu 5 điểm trên 2 m2 cộng với đo riêng lẻ trên các bản mép của mã.

Bảng 1B/5.14 được sửa đổi như sau:

Bảng 1B/5.14 Các yêu cầu về đo chiều dày bổ sung đối với tàu chở dầu và tàu chở xô hóa chất nguy hiểm
(vách ngang và vách chặn, trừ các két dằn mạn của tàu chở dầu vỏ kép)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Bệ vách dưới và trên, nếu có

— Dải ngang trong phạm vi 25 mm cách mối hàn bệ vào tôn đáy trong hoặc tôn boong.

— Dải ngang trong phạm vi 25 mm cách mối hàn bệ vào tôn vỏ.

Mẫu 5 điểm trên 1 m dài giữa các nẹp gia cường.

2

Các dải tôn trên cùng và dưới cùng, các dải tôn trong vùng sống nằm

Tôn giữa 2 nẹp gia cường ở 3 vị trí khoảng 1/4, 1/2 và 3/4 chiều rộng của két.

Mẫu 5 điểm trên 1 m dài giữa các nẹp gia cường.

3

Tất cả các dải tôn khác

Tấm tôn giữa 2 nẹp gia cường ở vị trí giữa.

Đo riêng lẻ.

4

Các dải tôn trong các vách ngăn lượn sóng

Tấm tôn cho mỗi sự thay đổi kích thước ở tâm của tấm và ở bản mép mối nối gia công.

Mẫu 5 điểm trên 1 m2.

5

Các nẹp gia cường

Tối thiểu 3 nẹp gia cường điển hình.

Đối với tấm thành, Mẫu 5 điểm trên 1 nhịp giữa các mối nối mã (2 điểm đo ngang qua tấm thành tại mỗi mối nối mã và một điểm ở giữa nhịp).

Đối với bản mép, đo riêng lẻ ở từng chân mã và giữa nhịp.

6

Các mã

Tối thiểu 3 ở đỉnh, ở giữa và ở đáy của két.

Mẫu 5 điểm cho toàn bộ diện tích mã.

7

Các tấm thành cơ cấu khỏe và sống

Đo ở chân của mã và tâm của nhịp.

Đối với tấm thành, Mẫu 5 điểm trên 1 m2.

3 điểm đo ngang qua bản mép.

8

Các sống nằm

Đo tại cả 2 đầu và ở giữa đối với tất cả các sống nằm (sống dọc mạn).

Mẫu 5 điểm trên 1 m2, cộng với các mẫu riêng lẻ gần chân mã và trên bản mép.

Bảng 1B/5.15 được sửa đổi như sau:

Bảng 1B/5.15 Quy định về đo chiều dày đối với tàu chở hàng rời

Kiểm tra định kỳ

Các thành phần kết cấu phải đo chiều dày

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Khu vực nghi ngờ.

2. Tối thiểu các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Khu vực nghi ngờ.

2. Các thành phần kết cấu trong khu vực hàng:

(1) 2 mặt cắt ngang của tôn boong nằm ngoài đường miệng khoang hàng;

(2) Toàn bộ tôn boong vùng xếp gỗ súc hoặc các hàng hóa khác có xu hướng làm tăng độ ăn mòn.

3. Tối thiểu các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá và ghi vào biểu đồ ăn mòn.

4. Các dải tôn mạn ở vùng đường nước thay đổi trong khu vực các mặt cắt ngang được xem xét ở 2.(1) trên đây.

5. Các dải tôn ở vùng đường nước thay đổi được chọn nằm ngoài khu vực hàng.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Khu vực nghi ngờ.

2. Các thành phần kết cấu trong khu vực hàng:

(1) Từng tấm tôn boong ở ngoài đường miệng khoang hàng;

(2) 2 mặt cắt ngang, 1 ở vùng giữa tàu, nằm ngoài đường miệng khoang. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm.

3. Tối thiểu các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

4. Các kết cấu bên trong khoang mút mũi và đuôi.

5. Mọi dải tôn mạn ở vùng đường nước thay đổi trong khu vực hàng.

6. Mọi dải tôn mạn ở vùng đường nước thay đổi được chọn ngoài khu vực hàng.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và những lần tiếp theo)

1. Khu vực nghi ngờ.

2. Các thành phần kết cấu trong khu vực hàng:

(1) Từng tấm tôn boong nằm ngoài miệng khoang hàng;

(2) 3 mặt cắt ngang, 1 ở vùng giữa tàu, nằm ngoài đường miệng khoang. Khi mặt cắt được lựa chọn là một mặt cắt khung sườn ngang, các khung sườn kề liền và các mối nối cuối của chúng ở cắt mặt ngang phải được bao gồm;

(3) Từng tấm tôn đáy.

3. Tối thiểu các thành phần kết cấu phải kiểm tra tiếp cận để đánh giá chung và ghi vào biểu đồ ăn mòn.

4. Các thành phần kết cấu bên trong khoang mút mũi và đuôi.

5. Tất cả các tấm tôn boong chính lộ thiên ở ngoài vùng hàng.

6. Tôn boong thượng tầng hở đại diện (boong dâng đuôi, boong lầu lái và thượng tầng mũi).

7. Toàn bộ chiều dài dải tôn ky. Ngoài ra, tôn đáy ở khu vực khoang cách ly, buồng máy và mút sau của các két.

8. Tấm tôn hộp thông biển và tôn mạn ở khu vực các đầu xả mạn, nếu Đăng kiểm thấy cần thiết.

9. Tất cả các dải tôn ở vùng đường nước thay đổi.

Bảng 1B/5.16 được sửa đổi như sau:

Bảng 1B/5.16 Các yêu cầu đo chiều dày bổ sung đối với tàu chở hàng rời
(Kết cấu mạn đối với khoang hàng của tàu vỏ mạn đơn hoặc kết cấu trong khoang vỏ mạn kép, kể cả các khoang mạn trống ở tàu chở quặng)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

Đối với các khoang hàng của tàu vỏ mạn đơn

1

Tôn vỏ mạn và đáy.

a. Tấm tôn có nghi ngờ cộng thêm 4 tấm xung quanh.

b. Xem các Bảng khác về phạm vi đo ở vùng khoang, két.

Mẫu 5 điểm cho mỗi tấm giữa các xà dọc.

2

Xà dọc vỏ mạn/đáy.

Tối thiểu 3 xà dọc ở các Khu vực nghi ngờ.

3 điểm đo trên đường ngang sườn khỏe, 3 điểm đo trên bản mép.

Đối với các khoang hàng của tàu vỏ mạn kép

1

Tôn mạn, tôn mạn trong:

- Tấm tôn nằm giữa từng cặp sườn ngang/xà dọc ở tối thiểu 3 vùng (dọc két).

Đo riêng lẻ 1 điểm.

- Các dải trên và các dải ở vùng sống dọc.

- Mọi dải khác.

- Tấm tôn nằm giữa mỗi cặp thứ 3 của các xà dọc ở 3 vùng như nhau.

2

Tôn mạn và các sườn ngang/xà dọc mạn trong.

- Mỗi sườn ngang/ xà dọc trong 3 vùng như nhau.

3 điểm đo trên đường ngang sườn khỏe, 1 điểm trên bản mép.

- Dải trên.

- Mọi dải khác.

- Mỗi sườn ngang/xà dọc thứ 3 trong 3 vùng như nhau.

3

Các sườn ngang/các xà dọc:

- Các mã

Tối thiểu là 3 ở đỉnh, ở giữa và ở đáy két trong 3 vùng như nhau.

Mẫu 5 điểm trên cả diện tích mã.

4

Tấm thành đứng và vách ngang:

- Các dải tôn ở vùng sống nằm;

- Các dải khác.

- Tối thiểu 2 tấm thành và cả 2 vách ngang.

- Tối thiểu 2 tấm thành và cả 2 vách ngang.

Mẫu 5 điểm trên 2 m2 diện tích.

2 điểm đo giữa mỗi cặp nẹp đứng.

5

Các sống nằm.

Tấm trên mỗi sống trong tối thiểu 3 vùng.

2 điểm đo giữa mối cặp nẹp sống dọc.

6

Nẹp gia cường tấm.

Nếu sử dụng.

Đo riêng lẻ.

Bảng 1B/5.17 được sửa đổi như sau:

Bảng 1B/5.17 Các yêu cầu đo chiều dày bổ sung đối với tàu chở xô hàng rời
(các vách ngang trong khoang hàng)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Bệ dưới vách

a. Dải ngang trong phạm vi 25 mm của mối hàn vào đáy trong.

b. Dải ngang trong phạm vi 25 mm của mối hàn vào tôn mạn.

Mẫu 5 điểm trên 1 m dài giữa các nẹp.

2

Vách ngang

a. Dải ngang ở khoảng một nửa độ cao.

b. Dải ngang tại phần vách ngang tiếp giáp với boong trên cùng hoặc bên dưới tôn mạn bệ đỉnh vách (đối với tàu có bệ đỉnh vách).

Mẫu 5 điểm trên 1 m2 tấm.

Bảng 1B/5.18 được sửa đổi như sau:

Bảng 1B/5.18 Các yêu cầu đo chiều dày bổ sung đối với tàu chở hàng rời
(kết cấu boong bao gồm các boong ngang, boong chính, các miệng khoang hàng, nắp miệng khoang, thành miệng khoang và các két đỉnh mạn)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Các dải tôn boong ngang

a. Dải tôn boong ngang có nghi ngờ.

Mẫu 5 điểm trên 1 m dài giữa các nẹp gia cường dưới boong.

2

Các kết cấu gia cường dưới boong

a. Các kết cấu ngang.

b. Kết cấu dọc.

a. Mẫu 5 điểm ở mỗi đầu và giữa nhịp.

b. Mẫu 5 điểm ở cả sườn khỏe và bản mép.

3

Nắp miệng khoang

a. Thành quây phía mạn và phía 2 đầu, mỗi phía ba vị trí

b. 3 dải dọc, các dải tôn bên ngoài(2) và một dải tôn ở tâm(1)

a. Mẫu 5 điểm ở từng vị trí.

b. Mẫu 5 điểm ở mỗi dải.

4

Thành quây miệng khoang

Mỗi cạnh và đầu của thành quây, một dải ở 1/3 chân, một dải từ 2/3 trở lên.

Mẫu 5 điểm ở mỗi dải (hai đầu và cạnh thành quây).

5

Các két nước dằn đỉnh mạn

a. Các vách ngang kín nước:

i. Vùng 1/3 chân vách;

ii. Vùng 2/3 đỉnh vách;

iii. Nẹp gia cường.

b. 2 vách chặn ngang đại diện:

i. Vùng 1/3 chân vách ngăn;

ii. Vùng 2/3 đỉnh vách ngăn;

iii. Nẹp gia cường.

c. 3 vùng đại diện của tôn nghiêng:

i. Vùng 1/3 chân két;

ii. Vùng 2/3 đỉnh két;

d. Các xà dọc, vùng tiếp giáp và có nghi ngờ.



i. Mẫu 5 điểm trên 1 m2

ii. Mẫu 5 điểm trên 1 m2

iii. Mẫu 5 điểm trên 1 m dài



i. Mẫu 5 điểm trên 1 m2

ii. Mẫu 5 điểm trên 1 m2

iii. Mẫu 5 điểm trên 1 m dài



i. Mẫu 5 điểm trên 1 m2

ii. Mẫu 5 điểm trên 1 m2

i. Mẫu 5 điểm trên 1 m dài cho cả sườn khỏe và bản mép.

6

Tôn boong chính

Các tấm tôn có nghi ngờ và vùng tiếp giáp (4).

Mẫu 5 điểm trên 1 m2.

7

Các xà dọc boong chính

Tối thiểu 3 xà dọc tại các tấm được đo.

Mẫu 5 điểm trên 1 m dài cho cả sườn khỏe và bản mép.

8

Sườn khỏe/kết cấu ngang

Các tấm có nghi ngờ.

Mẫu 5 điểm trên 1 m2.

Bảng 1B/5.19 được sửa đổi như sau:

Bảng 1B/5.19 Các yêu cầu đo chiều dày bổ sung đối với tàu chở hàng rời
(kết cấu đáy, đáy trong và kết cấu két hông)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

Đối với các khoang hàng của tàu vỏ mạn đơn

1

Tôn đáy đôi/đáy trong

Tấm tôn có nghi ngờ cộng thêm các tấm xung quanh.

Mẫu 5 điểm trên 1 m dài đối với mỗi tấm giữa các xà dọc.

2

Các xà dọc đáy đôi/đáy trong

3 xà dọc tại các tấm được đo.

3 điểm đo trên đường ngang sườn khỏe và 3 điểm đo trên bản mép.

3

Các sống dọc hoặc đà ngang

Các tấm tôn có nghi ngờ.

Mẫu 5 điểm trên 1 m2.

4

Các vách kín nước (các đà ngang kín nước)

a. Vùng 1/3 chân của két.

b. Vùng 2/3 đỉnh của két.

a. Mẫu 5 điểm trên 1 m2.

b. Mẫu 5 điểm trên 1 m2 ở các tấm tôn xen kẽ.

5

Các sườn khỏe

Các tấm tôn có nghi ngờ.

Mẫu 5 điểm trên 1 m2.

6

Các xà dọc mạn/xà dọc đáy

Tối thiểu 3 xà dọc trong phạm vi các Khu vực nghi ngờ.

3 điểm đo trên đường ngang sườn khỏe và 3 điểm đo trên bản mép.

Đối với các khoang hàng của tàu vỏ mạn kép

1

Tôn đáy, đáy trong và kết cấu két hông

Tối thiểu 3 vùng ngang qua két đáy đôi, bao gồm cả vùng phía sau két.

Đo xung quanh và ở dưới tất cả các miệng loe đầu hút.

Mẫu 5 điểm cho mỗi tấm giữa các nẹp dọc và các đà ngang.

2

Các xà dọc đáy, đáy trong và két hông

Tối thiểu 3 xà dọc trong mỗi vùng tại tấm đáy được đo.

3 điểm đo trên đường ngang qua bản mép và 3 điểm đo trên thành đứng.

3

Các sống đáy, kể cả các sống kín nước

Tại đà ngang kín nước trước, sau và giữa két.

Đo theo đường thẳng đứng trên tấm thành, cứ mỗi khoảng nẹp gia cường 1 điểm đo hoặc tối thiểu 3 điểm đo.

4

Các đà ngang đáy, kể cả các đà ngang kín nước

3 đà ngang đáy trong các vùng tấm đáy được đo, với mẫu đo ở cả hai đầu và ở giữa.

Mẫu 5 điểm trên 2 m2.

5

Khung sườn khỏe của kết cấu két hông

3 đà ngang đáy trong các vùng tấm đáy được đo.

Mẫu 5 điểm trên 1 m2. Đo riêng lẻ trên bản mép.

6

Vách ngang kín nước của kết cấu két hông hoặc vách chặn

Vùng 1/3 chân vách.

Mẫu 5 điểm trên 1 m2.

Vùng 2/3 đỉnh vách.

Mẫu 5 điểm trên 2 m2.

Nẹp gia cường (ít nhất là 3).

Đối với tấm thành: Mẫu 5 điểm trên cả nhịp (4 ngang qua tấm thành, tại hai đầu, 1 tại giữa nhịp).

7

Nẹp gia cường tấm

Nếu sử dụng.

Đo riêng lẻ.

Bảng 1B/5.20 được sửa đổi như sau:

Bảng 1B/5.20 Các yêu cầu đo chiều dày bổ sung đối với tàu chở hàng rời
(các khoang hàng của tàu vỏ mạn đơn)

T.T

Kết cấu

Phạm vi đo

Mẫu đo

1

Các sườn mạn

Sườn có nghi ngờ và từng kết cấu tiếp giáp.

a. Tại mỗi đầu và giữa nhịp: Mẫu 5 điểm cho cả sườn khỏe và bản mép.

b. Mẫu 5 điểm trong phạm vi 25 mm của liên kết hàn vào cả vỏ và tôn nghiêng vùng chân.

Bảng 1B/5.22 được sửa đổi như sau:

Bảng 1B/5.22 Những yêu cầu về thử áp lực đối với tàu hàng

Kiểm tra định kỳ

Các két phải thử áp lực

Tất cả các lần kiểm tra định kỳ

1. Tất cả các két nước, kể cả các khoang hàng được dùng để dằn và tất cả các khoang hàng

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử các két nước ngọt.

2. Tất cả các két dầu đốt

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử két.

3. Tất cả các két dầu bôi trơn

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử két.

Bảng 1B/5.23-1 được sửa đổi như sau:

Bảng 1B/5.23-1 Những yêu cầu về thử áp lực đối với tàu chở dầu và tàu chở xô hóa chất nguy hiểm

Kiểm tra định kỳ

Các két phải thử áp lực

Kiểm tra định kỳ các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Các vách biên khoang hàng bao quanh két dằn, khoang trống, hầm đặt ống, két dầu đốt, buồng bơm hoặc khoang cách ly.

2. Tất cả các két nước

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử các két nước ngọt.

3. Tất cả các két dầu đốt

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

4. Tất cả các két dầu bôi trơn

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Tất cả các vách ngăn khoang hàng

2. Đối với các két nước, két dầu đốt và két dầu bôi trơn thử như quy định ở kiểm tra định kỳ lần 1.

Kiểm tra định kỳ các tàu trên 10 tuổi

(Kiểm tra định kỳ lần 3 và các lần tiếp theo)

1. Tất cả các vách ngăn khoang hàng

2. Đối với các két nước ngọt, két dầu đốt và két dầu bôi trơn thử như quy định ở kiểm tra định kỳ lần 1

3. Đối với các tàu chở xô hóa chất nguy hiểm: các đường ống hàng bằng thép nằm ngoài khoang hàng và các đường ống dằn xuyên qua khoang hàng được chọn.

Bảng 1B/5.23-2 được sửa đổi như sau:

Bảng 1B/5.23-2 Những yêu cầu về thử áp lực đối với tàu chở xô khí hóa lỏng

Kiểm tra định kỳ

Các két phải thử áp lực

Tất cả các lần kiểm tra định kỳ

1. Tất cả các vách biên của két dằn và két sâu trong khu vực hàng.

2. Các két đại diện cho két nước ngọt, két dầu đốt và két dầu bôi trơn trong khu vực hàng. Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

3. Tất cả các két nước

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực các két nước ngọt.

4. Tất cả các két dầu đốt ngoài khu vực hàng

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

5. Tất cả các két dầu bôi trơn

Khi Đăng kiểm thấy cần thiết, phải xem xét đặc biệt việc thử két.

Bảng 1B/5.24 được sửa đổi như sau:

Bảng 1B/5.24 Những yêu cầu về thử áp lực đối với tàu hàng khô tổng hợp có có tổng dung tích bằng và lớn hơn 500

Kiểm tra định kỳ

Các két phải thử áp lực

Tất cả các lần kiểm tra định kỳ

1. Tất cả các vách bao quanh các két dằn, két sâu và khoang hàng được dùng làm két dằn trong khu vực hàng

2. Các két dầu đốt đại diện trong khu vực hàng. Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

3. Tất cả các két nước

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực các két nước ngọt bên ngoài khu vực hàng.

4. Tất cả các két dầu đốt ngoài khu vực hàng

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

5. Tất cả các két dầu bôi trơn bên ngoài khu vực hàng

Nếu thấy phù hợp, Đăng kiểm có thể xem xét riêng đối với việc thử áp lực.

Bảng 1B/5.27 được sửa đổi như sau:

Bảng 1B/5.27 Các yêu cầu đặc biệt đối với tàu chở xô khí hóa lỏng

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Các két hàng

Phải tiến hành kiểm tra như yêu cầu sau(1):

(a) Phải tiến hành kiểm tra bên trong mọi két hàng;

(b) Phải tiến hành kiểm tra bằng mắt thường lớp cách nhiệt(2) hoặc bề mặt két hàng (nếu không đặt lớp cách nhiệt). Phải lưu ý đặc biệt đến các đệm, các bệ đỡ, các bộ phận chủ yếu và các bộ phận khác, gồm cả bệ đỡ lớp cách nhiệt của khoang. Có thể yêu cầu mở kiểm tra lớp cách nhiệt, nếu Đăng kiểm thấy cần thiết;

(c) Đo chiều dày tôn các két hàng, nếu Đăng kiểm thấy cần thiết;

(d) Phải tiến hành kiểm tra không phá hủy đối với các khoang độc lập kiểu B phù hợp với quy trình được duyệt. Quy trình này được lập phù hợp với thiết kế két hàng. Các két hàng khác với két hàng độc lập kiểu B phải được kiểm tra không phá hủy trên các mối hàn vỏ khoang, các thành phần kết cấu chính và các bộ phận khác chịu ứng suất cao(3). Tuy nhiên, không được bỏ qua toàn bộ việc thử không phá hủy các két độc lập loại C;

(e) Thử rò rỉ tất cả các két hàng.

Tuy nhiên, việc thử rò rỉ các két màng, các két bán màng và các két độc lập nằm dưới boong có thể được miễn, nếu chúng được xác nhận bằng sổ nhật ký hoặc bằng phương tiện thích hợp khác, rằng thiết bị phát hiện khí ở tình trạng bình thường và không thấy rò rỉ.

Trong trường hợp thấy nghi ngờ về tính nguyên vẹn của bất kỳ két hàng nào trong kết quả kiểm tra ở từ (a) đến (e) nói trên, thì két đó phải được thử với áp suất như sau:

- Đối với các khoang độc lập kiểu C: không nhỏ 1,25 lần áp suất thiết kế cho phép lớn nhất của van giảm áp (sau đây trong Chương này gọi là MARVS);

- Đối với các khoang độc lập kiểu A, B và các khoang liền vỏ: áp suất hiện thời phù hợp với thiết kế két hàng;

- Đối với các khoang độc lập kiểu C, ngoài việc kiểm tra như từ (a) đến (e) phải tiến hành thử theo (i) hoặc (ii) sau đây vào mỗi lần kiểm tra định thứ 2 (ví dụ: 2, 4, 6)

(i) Thử với áp suất bằng 1,25 lần MARVS và sau đó thử không phá hủy như quy định ở 4;

(ii) Thử không phá hủy phù hợp với quy trình được lập đối với thiết kế két hàng(4).

2

Các không gian trong khoang hàng và các vách chặn thứ cấp

- Phải kiểm tra bằng mắt thường các kết cấu đỡ và các kết cấu thân tàu xung quanh két hàng;

- Đối với hệ thống màng ngăn, phải xác nhận rằng các vách chặn thứ cấp đảm bảo độ kín đã yêu cầu ở thiết kế hệ thống phù hợp với quy trình đã duyệt. Đối với hệ thống màng ngăn có vách chặn thứ cấp kiểu dán, phải so sánh các trị số đo được với kết quả trước hoặc kết quả được xác định tại thời điểm đóng mới. Nếu phát hiện sự khác biệt lớn, thì phải tiến hành đánh giá và thử bổ sung, nếu thấy cần thiết;

- Đối với các hệ thống ngăn hàng khác, trong trường hợp nếu có bất kỳ nghi ngờ gì về tính toàn vẹn của vách chặn thứ cấp, thì tính toàn vẹn phải được xác nhận bằng thử áp lực hoặc thử chân không, hoặc thử bằng phương pháp thích hợp khác(5).

3

Hệ thống thông hơi cho các két hàng

Phải kiểm tra kỹ, điều chỉnh lại, thử hoạt động và kẹp chì các van giảm áp cho các két hàng(6). Các thiết bị giảm chân không/giảm áp và hệ thống an toàn liên quan đến các không gian chặn bên trong và két hàng phải được kiểm tra, điều chỉnh lại và thử phụ thuộc vào thiết kế của chúng(6).

4

Đường ống hàng và đường ống xử lý

Phải tiến hành các cuộc kiểm tra như 1. và 2. sau đây. Nếu Đăng kiểm thấy cần thiết, có thể yêu cầu mở kiểm tra lớp cách nhiệt

1. Nếu Đăng kiểm thấy cần thiết, thì phải kiểm tra kỹ toàn bộ hoặc một phần các van và phụ kiện liên quan, hoặc phải tiến hành thử áp lực với áp suất bằng 1,25 lần MARVS và thử rò rỉ đối với các đường ống được di chuyển sau khi đặt lại;

2. Các van giảm áp phải được kiểm tra bằng mắt thường, một phần hoặc toàn bộ số van này phải được kiểm tra kỹ, điều chỉnh lại, thử hoạt động và kẹp chì.

5

Thiết bị làm hàng

Phải tiến hành kiểm tra và thử như từ 1. đến 3. sau đây:

1. Các bơm hàng, các máy nén khí và các quạt khí cùng với các động cơ dẫn động chính của chúng phải được kiểm tra kỹ và tiến hành thử hoạt động đối với các thiết bị an toàn. Việc mở kiểm tra các động cơ điện như các động cơ dẫn động chính có thể được miễn(7);

2. Phải kiểm tra kỹ, đồng thời phải thử hoạt động các bộ trao đổi nhiệt, bình chịu áp lực và thiết bị bay hơi.

Nếu không thể kiểm tra bên trong các bình chịu áp lực, thì phải thử áp lực các bình và phải tiến hành thử hoạt động các van giảm áp(7).

5

Thiết bị làm hàng (tiếp theo)

3. Phải tiến hành các cuộc thử từ (a) đến (c) sau đây đối với hệ thống làm lạnh:

(a) Kiểm tra kỹ các bơm, máy nén khí và tiến hành thử hoạt động các bình áp lực cũng như các bầu ngưng, các thiết bị bay hơi, các bầu làm mát trung gian, các van giảm áp và máy phân ly dầu(7);

(b) Thử rò rỉ các bình áp lực và các bộ trao đổi nhiệt với áp suất thử không nhỏ hơn 90% áp suất đặt của các van giảm áp;

(c) Thử rò rỉ hệ thống ống làm lạnh với áp suất thử không nhỏ hơn 90% áp suất đặt của các van giảm áp.

6

Thiết bị đóng sự cố

Đối với các van đóng sự cố, phải mở kiểm tra và thử rò rỉ đế van (6) (8).

7

Trang bị điện trong vùng nguy hiểm

Phải tiến hành kiểm tra như quy định ở mục 2 của Bảng 1B/2.25.

Chú thích:

(1) Đối với các khoang/két kiểu màng, bán màng và khoang có lớp cách nhiệt bên trong, phải tiến hành kiểm tra và thử theo quy trình được lập riêng phù hợp với phương pháp được duyệt cho từng hệ thống khoang.

(2) Nếu không thể thực hiện việc kiểm tra bằng mắt thường lớp cách nhiệt két hàng, thì phải kiểm tra các thành phần kết cấu bao quanh về các đốm lạnh, nếu các két hàng được làm lạnh. Tuy nhiên, trong trường hợp nếu tính nguyên vẹn của két hàng và lớp cách nhiệt của chúng được xác nhận bằng sổ nhật ký hàng, thì việc kiểm tra các đốm lạnh có thể được miễn.

(3) Những phần phải chịu ứng suất cao là:

- Các trụ đỡ khoang/két hàng và các thiết bị chống lắc ngang/chống lắc dọc;

- Các sườn khỏe của khung gia cường;

- Các biên của vách chặn;

- Vòm khoang/két và hố gom dầu liên kết với vỏ khoang/két;

- Bệ đỡ các bơm, tháp, cầu thang v.v…

- Các đầu nối đường ống.

(4) Nếu không có quy trình thử không phá hủy được duyệt, thì phải thử không phá hủy tối thiểu 10% chiều dài của các đường hàn trong mỗi vùng chịu ứng suất cao như dưới đây. Phải tiến hành thử từ cả bên trong và bên ngoài khoang một cách thích hợp và nếu cần thiết, thì phải tháo lớp cách nhiệt khi thử.

- Các trụ đỡ két hàng và các thiết bị chống lắc ngang/chống lắc dọc;

- Các khung gia cường;

- Liên kết chữ Y giữa vỏ khoang với vách dọc của két hàng kiểu 2 vòng lồng nhau;

- Các biên của vách chặn;

- Vòm két và hố gom dầu liên kết với vỏ két;

- Bệ đỡ các bơm, tháp, cầu thang v.v…

- Các liên kết đường ống.

(5) Đối với các khoang màng, nếu không thể thực hiện việc kiểm tra bằng mắt thường các vách chặn thứ cấp và lớp cách nhiệt của chúng, v.v..., thì phải tiến hành kiểm tra về các đốm lạnh và thử áp lực hoặc thử chân không theo sự phê duyệt trước của Đăng kiểm. Tuy nhiên, trong trường hợp nếu tính nguyên vẹn của lớp cách nhiệt được xác nhận bằng sổ nhật ký hàng v.v… thì có thể miễn kiểm tra về các đốm lạnh.

(6) Đối với các van mà sau đợt kiểm tra định kỳ trước đã liên tục được mở kiểm tra và thử hoạt động với sự có mặt của đăng kiểm viên và có đủ các báo cáo kiểm tra thì yêu cầu mở kiểm tra có thể được thay bằng kiểm tra bên ngoài bằng mắt, với mức độ có thể thực hiện được đối với kiểm tra bên ngoài bằng mắt.

(7) Trong trường hợp nếu áp dụng kiểm tra hệ thống máy tàu theo kế hoạch, thì việc mở kiểm tra được tiến hành vào đợt kiểm tra định kỳ đối với từng trang thiết bị có thể được thay thế bằng kiểm tra mắt thường.

(8) Trong trường hợp mà tình trạng của thân van và đế van có thể kiểm tra được mà không cần cần tháo vỏ van ra khỏi đường ống lắp đặt, việc kiểm tra xác nhận bên trong có thể được coi là mở kiểm tra. Trong trường hợp tình trạng của van được xác nhận là tốt trong quá trình kiểm tra này thì có thể bỏ qua việc thử rò rỉ.

Bổ sung thêm Bảng 1B/5.29, Bảng 1B/5.30 và các hình từ Hình 1B/5.1 đến Hình 1B/5.10 như sau:

Bảng 1B/5.29 Giải thích các yêu cầu về số lượng và vị trí đo chiều dày của các tàu chở hàng rời CSR

Hạng mục kiểm tra

Nội dung kiểm tra

Tham khảo

Các tấm tôn được lựa chọn trên boong, đỉnh két, đáy và đáy đôi và vùng giữa đường nước toàn tải và không tải (wind-and-water area)

“Được lựa chọn” nghĩa là ít nhất một điểm đơn trên một trong số ba tấm được lựa chọn là các vùng đại diện của ăn mòn trung bình.



Tất cả tấm tôn trên boong, đỉnh két, đáy két và đáy đôi và các dải tôn giữa đường nước toàn tải và không tải (wind-and-water strake)

Ít nhất hai điểm trên mỗi tấm tôn được lấy ở 1/4 phần ngoài cùng của tấm tôn hoặc các vùng đại diện của ăn mòn trung bình.



Mặt cắt ngang

Kết cấu mạn đơn:

- Một mặt cắt ngang bao gồm tất cả các cơ cấu dọc (tôn, dầm dọc và sống dọc...) ở boong, mạn, đáy; tôn đáy trong và tôn két hông và tôn đáy trong két đỉnh mạn.

Kết cấu vỏ kép:

- Một mặt cắt ngang bao gồm tất cả các cơ cấu dọc (tôn, dầm dọc và sống dọc...) ở boong, mạn, đáy, đáy trong và mạn két hông, mạn trong và mạn trong két đỉnh mạn.

Hình 1B/5.1

Tất cả các nắp và thành quây miệng khoang hàng

Bao gồm các tấm tôn và nẹp.

Hình 1B/5.2

Mặt cắt ngang của tôn boong bên ngoài đường lỗ khoét của miệng khoang hàng

2 điểm đơn cho mỗi tấm tôn boong (được lấy ở 1/4 phần ngoài cùng của tấm tôn hoặc các vùng đại diện của ăn mòn trung bình) giữa các mạn tàu và thành quây miệng hầm hàng trong mặt cắt liên quan.



Tất cả các tấm tôn boong và kết cấu dưới boong bên trong đường các lỗ khoét của miệng khoang giữa các miệng khoang hàng

“Tất cả tấm tôn boong” nghĩa là ít nhất 2 điểm cho mỗi tấm được lấy ở 1/4 phần ngoài cùng của tấm tôn hoặc các vùng đại diện của ăn mòn trung bình.

“Kết cấu dưới boong”: ở mỗi sống dọc ngắn: 3 điểm của tôn bản thành (trước, giữa và sau), 1 điểm cho bản mặt, một điểm cho tôn bản thành và một điểm cho bản mặt của dầm ngang trong khu vực. Tại mỗi đầu của dầm ngang, 1 điểm cho bản thành và 1 điểm cho bản mặt.

Hình 1B/5.6

Sườn mạn trong các khoang hàng của kết cấu mạn đơn

Bao gồm các sườn mạn, các chi tiết gắn vào đầu dưới và trên và tôn vỏ liền kề.

— 25% của các sườn: 1 trong số 4 sườn phải được chọn trong toàn bộ chiều dài khoang hàng một mạn.

— 50% của các sườn: 1 trong số 2 sườn phải được chọn trong toàn bộ chiều dài khoang hàng một mạn.

“Các sườn được lựa chọn” nghĩa là ít nhất ở mỗi mạn của các khoang hàng.

Hình 1B/5.3

Sườn ngang trong két giữa 2 lớp vỏ của kết cấu vỏ kép



Hình 1B/5.1

Các vách ngang trong khoang hàng

Bao gồm tôn vách, nẹp và sống. Bao gồm cả các kết cấu trong của bệ vách dưới và bệ đỉnh vách, nếu có. 2 vách được lựa chọn: 1 phải là vách giữa 2 khoang hàng sát mũi và 1 có thể được chọn ở vị trí khác.

Hình 1B/5.4

Một vách ngang trong mỗi khoang hàng

Có nghĩa là phải kiểm tra tiếp cận và đo chiều dầy liên quan cho 1 phía của vách; phía kiểm tra phải được chọn dựa trên kết quả của tổng kiểm tra cả 2 phía. Trong trường hợp có nghi ngờ, đăng kiểm viên có thể yêu cầu (có thể một phần) kiểm tra tiếp cận ở phía kia.

Hình 1B/5.4

Các vách ngang trong một két dằn đáy đôi, hông, đỉnh mạn và két dằn mạn (vỏ kép)

Bao gồm hệ thống vách và nẹp.

Két dằn phải được chọn dựa trên lịch sử dằn giữa các két dằn có khả năng phải chịu điều kiện khắc nghiệt nhất

Hình 1B/5.5

Các sườn ngang trong két dằn

Bao gồm bản thành, bản mặt, các nẹp và tôn đi kèm và các dầm dọc.

Một trong các két đại diện của mỗi loại (két mạn, két hông hoặc két đỉnh mạn) phải được chọn cho phần phía mũi

Hình 1B/5.1

Hình 1B/5.3

Bảng 1B/5.30 Giải thích các yêu cầu về số lượng và vị trí đo chiều dầy của các tàu dầu vỏ kép CSR

Hạng mục kiểm tra

Nội dung kiểm tra

Tham khảo

Các tấm tôn được lựa chọn

“Được lựa chọn” nghĩa là ít nhất một điểm đơn trên một trong số ba tấm được lựa chọn là các vùng đại diện của ăn mòn trung bình.



Tất cả tấm tôn trên boong, đáy và các dải tôn giữa đường nước toàn tải và không tải

Ít nhất hai điểm trên mỗi tấm tôn được lấy ở 1/4 phần ngoài cùng của tấm tôn hoặc các vùng đại diện của ăn mòn trung bình.



Mặt cắt ngang

Phải đo trên tất cả các cơ cấu dọc (tôn, dầm dọc và sống dọc...) ở boong, mạn, đáy, vách dọc; tôn đáy trong và tôn két hông. 1 điểm phải được đo trên mỗi tấm.

Cả bản mặt và bản thành phải được đo trên dầm dọc, nếu có thể.

Đối với các tàu dầu trên 10 tuổi:

— Trong phạm vị 0.1D (D là chiều cao mạn tàu) của boong và đáy tại mỗi mặt cắt ngang phải được đo;

— Mọi dầm dọc và sống dọc phải được đo trên bản thành và bản mặt;

— Mọi tấm tôn phải được đo tại 1 điểm giữa các dầm dọc.

Hình 1B/5.7

Các vòng cắt ngang(1) (transverse rings) trong các két dằn và két hàng

— Ít nhất 2 điểm cho mỗi tấm tôn ở dạng mẫu so le và 2 điểm trên bản thành tương ứng, nếu có thể.

— Ít nhất 4 điểm trên tấm tôn đầu tiên dưới boong. Các điểm bổ sung ở khu vực các phần cong.

— Ít nhất 1 điểm trên mỗi 1 trong số 2 nẹp giữa các sống dọc mạn/sống phụ đáy.

Hình 1B/5.8

Các vách ngang trong két hàng

— Ít nhất 2 điểm cho mỗi tấm tôn. Ít nhất 4 điểm trên tấm tôn đầu tiên dưới boong chính.

— Ít nhất 1 điểm trên mỗi nẹp thứ 3 được lấy giữa mỗi sống dọc mạn.

— Ít nhất 2 điểm trên mỗi tấm tôn của sống dọc mạn và sống dọc và 2 điểm trên bản thành tương ứng. Các điểm bổ sung ở khu vực các phần cong.

— 2 điểm của mỗi tấm màng (diaphragm plate) của bệ vách (nếu có).

Hình 1B/5.6

Các vách ngang trong két dằn

— Ít nhất 4 điểm trên các tấm tôn giữa các sống dọc mạn/sống dọc, hoặc cho mỗi tấm nếu không có sống dọc mạn/sống dọc.

— Ít nhất 2 điểm trên mỗi tấm tôn của sống dọc mạn và sống đáy phụ và 2 điểm trên bản thành tương ứng. Các điểm bổ sung ở khu vực các phần cong.

— Ít nhất 1 điểm trên 2 nẹp giữa từng sống dọc mạn/sống phụ đáy.

Hình 1B/5.10

Các thành phần kết cấu liền kề

— Trên các thành phần kết cấu liền kề, 1 điểm trên 1 tấm tôn và 1 điểm cho mỗi nẹp/dầm dọc thứ 3.



Chú thích:

(1) Các vòng cắt ngang là tất cả vật liệu xuất hiện ở mặt cắt ngang của tàu trong khu vực đà ngang đáy đôi, vách sườn thẳng đứng và vách sườn ngang boong (vertical web and deck transverse)

Tàu chở hàng rời mạn đơn

Tàu chở hàng rời mạn kép

Hình 1B/5.1 Ví dụ về các vị trí phải đo chiều dầy ở mặt cắt ngang (tàu chở hàng rời)

Hinh 1B5_2

Hình 1B/5.2 Ví dụ về các vị trí phải đo chiều dầy trên nắp hầm hàng và thành quây miệng hầm hàng (tàu chở hàng rời)

Chú thích:

1. Ba mặt cắt tại L/4, L/2, 3L/4 của chiều dài nắp hầm hàng, bao gồm:

— Một điểm đo của mỗi tấm nắp và tấm cạnh;

— Các điểm đo ở xà và nẹp kề bên;

— Một điểm đo của các thành miệng và các tấm mép của thành miệng, ở mỗi mạn.

2. Đo cả hai đầu của các tấm cạnh nắp hầm hàng, các thành miệng và tấm mép của thành miệng.

3. Một lần đo (hai điểm đối với các bản thành và một điểm đối với các bản mép) cho mỗi một trong số 3 mã và nẹp thành quây miệng hầm, cả hai cạnh và hai đầu.

Hinh 1B5_3

Hình 1B/5.3 Ví dụ về các vị trí phải đo chiều dầy trong các khoang hàng và các két nước dằn (các tàu chở hàng rời mạn đơn)

Chú thích:

Mẫu đo bản thành phải là mẫu 3 điểm đo cho vùng A, C và D và mẫu 2 điểm đo cho vùng B (xem hình vẽ). Báo cáo đo phải phản ánh được kết quả chung. Kết quả chung phải được so sánh với chiều dầy cho phép. Nếu bản thành có ăn mòn chung thì mẫu này phải được mở rộng đến mẫu đo 5 điểm.

Hinh 1b_5-4

Hình 1B/5.4 Ví dụ về các vị trí phải đo chiều dầy trên các vách ngang khoang hàng (các tàu chở hàng rời)

Chú thích:

Việc đo phải được thực hiện trong mỗi khu vực gạch dấu như chỉ ra ở mặt cắt A-A và B-B

Hinh 1B5_6

Hình 1B/5.6 Ví dụ về các vị trí phải đo chiều dầy trên các kết cấu dưới boong (các tàu chở hàng rời)



Hình 1B5-7

Hình 1B/5.7 Ví dụ về các vị trí phải đo chiều dầy trong các mặt cắt ngang (các tàu dầu vỏ kép)



Hình 1B5-8

Hình 1B/5.8 Ví dụ về các vị trí phải đo chiều dầy trên các vòng ngang trong các két hàng và dằn (các tàu dầu vỏ kép)



Hinh 1B5-9

Hình 1B/5.9 Ví dụ về các vị trí phải đo chiều dầy trên các vách ngang trong các khoang hàng (các tàu dầu vỏ kép)



Hinh 1B5-10

Hình 1B/5.10 Ví dụ về các vị trí phải đo chiều dầy trên các vách ngang trong các két dằn (các tàu dầu vỏ kép)

Chương 8

KIỂM TRA TRỤC CHÂN VỊT VÀ TRỤC TRONG ỐNG BAO TRỤC

8.1 Kiểm tra trục chân vịt và trục trong ống bao trục

8.1.1 được sửa đổi như sau:

8.1.1 Kiểm tra thông thường

1 Vào các đợt kiểm tra thông thường trục chân vịt và trục trong ống bao trục, phải rút trục kiểm tra như quy định ở Bảng 1B/8.1.

2 Nếu khe hở và/hoặc độ sụt ở đầu sau của ống bao trục hoặc ổ đỡ trong giá đỡ trục vượt quá giá trị dưới đây thì ổ đỡ phải được thay thế hoặc sửa chữa:

(1) Khe hở đối với ổ đỡ bôi trơn bằng nước:

Đường kính trục chân vịt, d (mm)

Khe hở (mm)

d ≤ 230

6,0

230 < d="" ≤="" 305="">

8,0

305 < d="">

9,5

(2) Độ sụt đối với ổ đỡ bôi trơn bằng dầu:

Nói chung, tiêu chuẩn đổi với độ sụt là 0,3 mm, tuy nhiên, phải xem xét thêm các các yếu tố như đặc tính của dầu bôi trơn, lịch sử biến động nhiệt độ của dầu bôi trơn hoặc vật liệu ổ đỡ.



QUY CHUẨN KỸ THUẬT QUỐC GIA
QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

Phần 2A

KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU DÀI TỪ 90 MÉT TRỞ LÊN

Chương 1

QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.3 Các tàu có hình dáng và tỷ số kích thước khác thường hoặc tàu dùng để chở hàng đặc biệt

1.1.3 -5 được bổ sung như sau:

5 Đối với tàu có kết cấu dự định chở hàng có độ ẩm vượt quá giới hạn độ ẩm vận chuyển phải thỏa mãn các yêu cầu của Phần này. Ngoài ra, còn phải xem xét đặc biệt khi Đăng kiểm thấy cần thiết phải được đưa vào tính toán.

1.1.7 Vật liệu

1.1.7-2(1) được sửa đổi như sau:

2 Khi sử dụng các thép độ bền cao quy định ở Chương 3 Phần 7A của Quy chuẩn, kết cấu và quy cách cơ cấu thân tàu phải thỏa mãn yêu cầu ở từ (1) đến (3) sau đây:

(1) Mô đun chống uốn tiết diện ngang thân tàu phải không nhỏ hơn trị số xác định bằng cách nhân với các hệ số sau đây với trị số quy định ở Chương 13. Tuy nhiên, cần phải quan tâm đặc biệt đến việc sử dụng loại thép độ bền cao, nếu được Đăng kiểm chấp nhận giá trị này có thể khác với các hệ số dưới đây. Ngoài ra, phạm vi sử dụng các loại thép độ bền cao phải được Đăng kiểm xem xét.

0,78: Nếu sử dụng thép độ bền cao cấp A32, D32, E32 hoặc F32

0,72: Nếu sử dụng thép độ bền cao cấp A36, D36, E36 hoặc F36

0,68: Nếu sử dụng thép độ bền cao cấp A40, D40, E40 hoặc F40

0,62: Nếu sử dụng thép độ bền cao cấp E47 (Tuy nhiên, chỉ áp dụng cho tàu thuộc chương 30).

1.1.7-2 (2) và (3) được giữ nguyên.

1.1.13 Quy cách cơ cấu

1.1.13-7 được bổ sung như sau:

7 Quy cách của các nẹp dựa theo yêu cầu của Phần này có thể được xác định dựa trên mô hình nhóm các nẹp có kích thước tương đương đặt liên tiếp. Quy cách của nhóm đó được lấy theo yêu cầu ở (1) và (2) dưới đây lấy giá trị nào lớn hơn. Tuy nhiên yêu cầu này không áp dụng cho tính mỏi.

(1) Giá trị trung bình kích thước yêu cầu của tất cả các nẹp trong nhóm.

(2) 90% giá trị yêu cầu lớn nhất cho bất kì nẹp trong nhóm.

1.1.17 Chất lượng sản phẩm

1.1.17-7 được bổ sung như sau:

7 Đồ gá lắp sử dụng trong công việc hàn và kết cấu phải được xử lý thích hợp (ví dụ., cắt bỏ, làm phẳng ra, vv.) sau khi hoàn thành công việc liên quan để tránh bất kỳ ảnh hưởng đến sức bền.

Chương 11

VÁCH KÍN NƯỚC

11.3 Cửa kín nước

11.3.7 Nguồn điện

11.3.7-3 được sửa đổi như sau:

1 Các thiết bị điều khiển từ xa, thiết bị chỉ báo và thiết bị báo động quy định ở từ 11.3.4 đến 11.3.6 phải có khả năng hoạt động được ngay cả khi nguồn điện chính bị mất.

2 Trang bị điện dùng cho các thiết bị nêu -1, trừ kiểu kín nước được Đăng kiểm duyệt, không được đặt dưới boong mạn khô.

3 Cáp điện dùng cho các thiết bị nêu ở -1 phải thỏa mãn quy định ở 2.9.11-2 Phần 4.

Chương 18

MIỆNG KHOANG, MIỆNG BUỒNG MÁY VÀ CÁC LỖ KHOÉT KHÁC Ở BOONG

18.1 Quy định chung

18.1.3 được sửa đổi như sau:

18.1.3 Chiều dày thay mới của nắp miệng khoang bằng thép và thành miệng khoang đối với các tàu đang khai thác

Các bản vẽ kết cấu của nắp miệng khoang và thành miệng khoang thỏa mãn yêu cầu ở 18.2 phải chỉ rõ chiều dày thay mới (trenewal) của mỗi cơ cấu tính theo công thức sau đây căn cứ vào chiều dày khi đóng tàu (tas-built). Nếu chiều dày tự tăng lên bao gồm trong chiều dày khi đóng tàu thì trị số này có thể thay đổi nếu được Đăng kiểm chấp nhận.

trenewal = tas-built - tc + 0,5 (mm)

tc: Lượng bổ sung cho mòn gỉ quy định ở Bảng 2A/18.1.

Trường hợp lượng bổ sung cho mòn gỉ tc là 1,0 mm, chiều dày thay mới có thể được tính theo công thức: trenewal = tas-built - tc (mm)

18.2 được sửa đổi như sau:

18.2 Miệng khoang

18.2.1 Phạm vi áp dụng

1 Kết cấu và phương tiện đóng mở của miệng khoang hàng và các miệng khoang khác phải thỏa mãn các yêu cầu của 18.2.

2 Ngoài những quy định ở mục này, kết cấu và phương tiện đóng mở miệng khoang hàng và các miệng khoang khác của tàu hàng rời quy định ở 1.2.9 Phần 1A, và của những tàu có dự định đăng ký là “Tàu hàng rời” theo 29.1.1-1 phải thỏa mãn các quy định liên quan trong Phần 2A-B.

3 Khi áp dụng các quy định về miệng khoang trong Phần 2A-B cho các miệng khoang của các tàu mà không phải là đối tượng áp dụng của Phần 2A-B, lượng bổ sung cho mòn rỉ cho thành miệng khoang có thể lấy bằng 1,5 mm.

4 Khi điều kiện tải trọng hoặc kiểu kết cấu khác so với những quy định trong phần này, phương pháp tính toán phải được Đăng kiểm chấp nhận.

18.2.2 Quy định chung

1 Các cơ cấu đỡ chính và nẹp phụ của nắp miệng khoang bằng thép phải cố gắng liên tục trên suốt chiều dài và chiều rộng của nắp miệng khoang bằng thép. Nếu điều này không thể thực hiện được thì cũng không được phép sử dụng mối liên kết vát đầu bản mép và phải có biện pháp thích hợp để đảm bảo khả năng chịu tải trọng hữu hiệu.

2 Khoảng cách giữa các cơ cấu đỡ chính đặt theo hướng song song với các nẹp phụ phải không được lớn hơn 1/3 chiều dài nhịp của các cơ cấu đỡ chính.

3 Các nẹp phụ của thành miệng khoang phải liên tục trên suốt chiều rộng và chiều dài của thành miệng khoang nói trên.

18.2.3 Quy cách hiệu dụng của cơ cấu

1 Nếu không có quy định nào khác, quy cách kết cấu quy định trong phần này phải là quy cách hiệu dụng mà chưa bao gồm bất cứ lượng bổ sung cho mòn rỉ nào khác.

2 “Quy cách hiệu dụng” là quy cách cần thiết để đạt được quy cách hữu hiệu tối thiểu quy định ở 18.2.5 và 18.2.9.

3 Quy cách thực theo yêu cầu phải không nhỏ hơn quy cách được tính bằng cách cộng thêm lượng bổ sung cho mòn rỉ tc như quy định ở -4 bên dưới vào quy cách hiệu dụng theo các quy định của Phần này.

4 Lượng bổ sung cho mòn rỉ tc phải được lấy như trong Bảng 2A/18.1 phụ thuộc vào loại tàu, kiểu kết cấu và thành phần kết cấu của nắp miệng khoang bằng thép, nắp hộp bằng thép và nắp thép kín thời tiết (sau đây gọi là “nắp miệng khoang bằng thép”).

5 Quy cách sử dụng trong tính toán sức bền bằng lý thuyết dầm, phân tích ô mạng hoặc phần tử hữu hạn phải là quy cách hiệu dụng.

Bảng 2A/18.1 Lượng bổ dung do mòn rỉ

Kiểu tàu

Kiểu thành phần kết cấu

Lượng bổ sung do mòn rỉ tc (mm)

Tàu Công-te-nơ và tàu chở ô tô

Nắp miệng khoang bằng thép

1,0

Thành miệng khoang

1,5

Tàu mà không phải là các tàu trên và là đối tượng áp dụng của phần này

Nắp kiểu tấm đơn

2,0

Nắp kiểu tấm kép

Đối với tấm nóc, tấm bên và tấm đáy

1,5

Đối với kết cấu bên trong

1,0

Thành miệng khoang

1,5

18.2.4 Tải trọng thiết kế

Tải trọng thiết kế tính cho nắp miệng khoang bằng thép, nắp hộp bằng thép, nắp thép kín thời tiết, xà tháo lắp và các thành miệng khoang mà áp dụng các quy định ở 18.2 được lấy theo từ (1) tới (5) dưới đây:

(1) Tải trọng sóng thiết kế tác dụng theo phương đứng PV (kN/m2) phải lấy không nhỏ hơn các giá trị quy định ở Bảng 2A/18.2. Tải trọng sóng thiết kế tác dụng theo phương đứng không cần phải kết hợp đồng thời với tải trọng do hàng hóa quy định ở (3) và (4).

Bảng 2A/18.2 Tải trọng sóng thiết kế tác dụng theo phương đứng PV(*1)(*2) (kN/m2)



Lf ≤ 100 m

Lf > 100 m

Vị trí I

Phía trước 0,25Lf

Đối với tàu loại B theo quy định ở 4.1.3 Phần 11 - Mạn khô(*4)

Đối với tàu loại B-60 và B-100 theo quy định ở 4.1.3-4 và 4.1.3-5 Phần 11 - Mạn khô (*4)

Các vùng khác

34,34

Vị trí II

25,51(*5)

Chú thích:

(*1) Lf: Chiều dài để tính mạn khô của tàu quy định ở 1.2.21 Phần 1A của Quy chuẩn (m)

L'f: Lf (m), tuy nhiên lấy bằng 340 mét nếu Lf lớn hơn 340 mét

x: Khoảng cách từ trung điểm của nắp miệng khoang tính toán đến mút sau của Lf (m)

(*2) Đối với các miệng khoang hở ở các vị trí không phải là I hoặc II, giá trị tải trọng thiết kế do sóng sẽ được xem xét đặc biệt.

(*3) Trong trường hợp miệng khoang thuộc vị trí I mà nằm cao hơn so với boong mạn khô ít nhất một lần chiều cao tiêu chuẩn của thượng tầng, thì PV có thể được lấy bằng  (kN/m2).

(*4) Trong trường hợp miệng khoang thuộc vị trí I mà nằm cao hơn so với boong mạn khô ít nhất một lần chiều cao tiêu chuẩn của thượng tầng, thì PV có thể được lấy bằng 34,34 (kN/m2).

(*5) Trong trường hợp miệng khoang thuộc vị trí I mà nằm cao hơn so với boong ở vị trí II ít nhất một lần chiều cao tiêu chuẩn của thượng tầng, thì PV có thể được lấy bằng 20.60 (kN/m2).

(2) Tải trọng thiết kế do sóng tác dụng ngang PH (kN/m2) phải lấy không nhỏ hơn giá trị tính bằng công thức dưới đây. Tuy nhiên, PH phải lấy không nhỏ hơn giá trị tối thiểu được cho trong Bảng 2A/18.3.

PH= ac(bC1-y)

a: Được tính như sau:

20 + đối với thành miệng khoang phía trước không được bảo vệ và tấm thép xung quanh nắp miệng khoang.

10 + đối với thành miệng khoang phía trước không được bảo vệ và tấm thép xung quanh nắp miệng khoang, trong trường hợp khoảng cách từ boong mạn khô thực tế đến đường nước chở hàng mùa hè lớn hơn giá trị mạn khô tối thiểu chưa hiệu chỉnh tính theo bảng của Phần 11 - Mạn khô một khoảng ít nhất bằng chiều cao tiêu chuẩn của thượng tầng.

5 + đối với thành miệng khoang dọc và thành miệng khoang phía trước được bảo vệ và tấm thép xung quanh nắp miệng khoang.

7 + - 8đối với thành miệng khoang phía sau và tấm thép xung quanh nắp phía sau miệng khoang thuộc khu vực phía sau mặt phẳng sườn giữa.

5 + - 4đối với thành miệng khoang phía sau và tấm thép xung quanh nắp phía sau miệng khoang thuộc khu vực phía trước mặt phẳng sườn giữa.

L': Chiều dài tàu L1 (m). Tuy nhiên, trong trường hợp L1 lớn hơn 300 m, thì L' phải lấy bằng 300 m.

L1: Chiều dài tàu quy định ở 1.2.20 Phần 1A của Quy chuẩn (m). Tuy nhiên, L1 không cần lấy lớn hơn 97% chiều dài của đường nước chở hàng mùa hè.

C1: Được tính bằng công thức dưới đây:

10,75                  nếu L1 ≤ 300m

10,75                                        nếu 300 <>1 ≤ 350m

10,75 -                nếu 350m <>1

cL: Hệ số lấy bằng 1,0

b: Được tính theo công thức sau:

 nếu <>

 nếu ³ 0,45

x: Khoảng cách (m) từ thành miệng khoang hoặc tấm thép xung quanh nắp miệng khoang tới đường vuông góc lái, hoặc khoảng cách từ trung điểm của thành dọc miệng khoang hoặc trung điểm của tấm thép xung quanh nắp miệng khoang đến đường vuông góc lái. Tuy nhiên, trong trường hợp chiều dài của thành dọc miệng khoang hoặc chiều dài của tấm thép xung quanh nắp miệng khoang lớn hơn 0,15L1, thì thành dọc miệng khoang hoặc tấm thép xung quanh nắp miệng khoang phải được chia thành các nhịp bằng nhau có chiều dài không lớn hơn 0,15L1, và khoảng cách từ trung điểm của các nhịp đó đến đường vuông góc lái phải được đưa vào tính toán.

Cb1: Hệ số béo thể tích. Tuy nhiên, trong trường hợp Cb bằng 0,6 hoặc nhỏ hơn thì Cb1 phải lấy bằng 0,6 và nếu Cb bằng 0,8 hoặc lớn hơn thì Cb1 phải lấy bằng 0,8. Khi tính toán quy cách thành miệng khoang phía sau và tấm thép xung quanh nắp phía sau miệng khoang thuộc khu vực phía trước mặt phẳng sườn giữa thì Cb1 không cần phải lấy nhỏ hơn 0,8.

c: Được tính bằng công thức dưới đây. Tuy nhiên, nếu nhỏ hơn 0,25 thì phải lấy bằng 0,25.

0,3 + 0,7

b': chiều rộng (m) của thành miệng khoang tại vị trí tính toán.

B': chiều rộng (m) của boong thời tiết hở của tàu tại vị trí tính toán.

y: Khoảng cách thẳng đứng (m) từ đường nước chở hàng thiết kế lớn nhất tới trung điểm của nhịp nẹp khi xác định quy cách của nẹp, và tới trung điểm của tấm khi xác định chiều dày tấm.

Bảng 2A/18.3 Giá trị tối thiểu của PH (kN/m2)



Thành miệng khoang phía trước không được bảo vệ và tấm thép xung quanh nắp miệng khoang

Các kết cấu khác

L ≤ 250

25 +

12,5 +

L > 250

50

25

(3) Tải trọng trên nắp miệng khoang do hàng hóa gây ra đối với các nắp nói trên phải được xác định theo (a) và (b) dưới đây. Các trường hợp tải trọng mà trong đó có tải trọng cục bộ cũng phải được xem xét.

(a) Tải trọng phân bố do hàng hóa gây ra Pcargo (kN/m2) khi tàu dao động thẳng đứng và lắc dọc phải được tính bằng công thức dưới đây:

Pcargo = Pc(1+av)

PC: tải trọng tĩnh phân bố đều của hàng hóa (kN/m2)

aV: gia tốc bổ sung tính bằng công thức dưới đây:

m: tính bằng công thức dưới đây:

m0 - 5 (m0 - 1)                       nếu 0 ≤ ≤ 0,2

1,0                                           nếu 0,2 <>≤ 0,7

              nếu 0,7 <>≤ 1,0

m0: Tính bằng công thức dưới đây:

m0 = 1,5 +

V': tốc độ tàu (hải lý/giờ) quy định ở 1.2.26 Phần 1A. Tuy nhiên, nếu V' nhỏ hơn  thì V' phải được lấy bằng

x và L1: như quy định ở (2) bên trên.

(b) Lực tập trung Fcargo (kN) do lực đơn lẻ gây ra khi tàu dao động thẳng đứng và lắc dọc (ví dụ trong trường hợp chở công-te-nơ) phải được xác định bằng công thức dưới đây. Với các trường hợp tải trọng trong đó có xét đến việc công-te-nơ chỉ chở một phần, thì lực tập trung được lấy theo yêu cầu của Đăng kiểm.

Fcargo = Fs (1+av)

FS: Lực tĩnh tập trung của hàng hóa (kN)

Av: như quy định ở (a) bên trên

(4) Trong trường hợp công-te-nơ được xếp trên nắp miệng khoang, phải xem xét tải trọng do hàng hóa gây ra xác định theo (a) và (b) dưới đây:

(a) Tải trọng do hàng hóa gây ra (kN) khi tàu dao động thẳng đứng, lắc dọc và lắc ngang phải xem xét tính bằng công thức dưới đây (xem Hình 2A/18.1). Với các trường hợp tải trọng trong đó có xét đến việc công-te-nơ chỉ chở một phần, thì tải trọng do hàng hóa gây ra được lấy theo yêu cầu của Đăng kiểm.

AZ = 9,81(1+av)(0,45-0,42)

BZ = 9,81(1+av)(0,45-0,42)

BY = 2,4M

M: Khối lượng thiết kế lớn nhất của chồng công-te-nơ (t);

hm:Chiều cao trọng tâm theo thiết kế của chồng công-te-nơ so với gối đỡ nắp miệng khoang (m);

b: Khoảng cách nằm ngang giữa hai chân công-te-nơ (m);

AZ và BZ: Lực đỡ theo phương thẳng đứng ở góc trước và góc sau của chồng công-te-nơ (kN);

BY: Lực đỡ theo phương ngang ở góc trước và góc sau của chồng công-te-nơ (kN)

av: Như quy định ở (3) bên trên.

Hình 2A/18.1 Các lực do chồng công-te-nơ gây ra

(b) Chi tiết của việc áp dụng (a) bên trên phải dựa vào các quy định sau đây:

i) Đối với khối lượng thiết kế lớn nhất của chồng công-te-nơ M và chiều cao trọng tâm của chồng công-te-nơ so với gối đỡ nắp miệng khoang hm, thì nên lấy các giá trị mà đã được sử dụng trong tính toán chằng buộc hàng (chằng buộc công-te-nơ). Nếu có giả thiết khác về M và hm thì phải trình duyệt đầy đủ các tài liệu chỉ ra rằng kết cấu nắp miệng khoang không chịu tải trọng nhỏ hơn so với các giá trị được khuyến cáo.

ii) Khi sức bền kết cấu nắp miệng khoang được đánh giá bằng phương pháp phần tử hữu hạn trong đó có sử dụng phần tử chỉ chịu biến dạng của tấm vỏ hoặc bề mặt, thì hm có thể được lấy bằng chiều cao trọng tâm của chồng công-te-nơ so với mặt trên của nắp miệng khoang.

iii) Các giá trị M và hm được sử dụng để đánh giá sức bền nắp miệng khoang phải được ghi vào các bản vẽ của nắp miệng khoang.

iv) Trong trường hợp các chồng công-te-nơ được chằng buộc vào các khung giữ hoặc xếp trong các ô dẫn hướng, thì các lực tác dụng lên nắp miệng khoang có thể được Đăng kiểm xem xét đặc biệt.

v) Tải trọng do công-te-nơ có thể được đưa vào tính toán dựa việc phân tích gia tốc riêng rẽ đối với hệ thống chằng buộc mà Đăng kiểm cho là phù hợp.

(5) Ngoài các tải trọng được quy định từ (1) đến (4) bên trên, khi các tải trọng theo phương ngang (gây ra bởi các các lực khi thân tàu biến dạng dẻo) tác dụng lên nắp miệng khoang thì tổng ứng suất phải thỏa mãn các giá trị cho phép quy định ở 18.2.5-1(1).

18.2.5 Tiêu chuẩn về độ bền của nắp miệng khoang bằng thép và xà đỡ miệng khoang

1 Ứng suất và độ võng cho phép.

(1) Ứng suất tương đương σE (N/mm2) của nắp miệng khoang bằng thép và nắp thép kín thời tiết phải thỏa mãn các tiêu chuẩn (a) và (b) dưới đây:

(a) Đối với việc tính toán phần tử xà đỡ và phân tích ô mạng:

σ: Ứng suất danh nghĩa (N/mm2)

t: Ứng suất cắt (N/mm2)

σF: Là ứng suất chảy trung bình phía trên hoặc ứng suất chảy quy ước của vật liệu (N/mm2). Tuy nhiên, khi sử dụng vật liệu có σF lớn hơn 355 N/mm2, giá trị của σF phải được Đăng kiểm xem xét.

(b) Đối với việc tính toán sử dụng phương pháp phần tử hữu hạn, trong trường hợp có sử dụng phần tử chỉ chịu biến dạng của tấm vỏ hoặc bề mặt, ứng suất đó phải lấy từ tâm của từng phần tử riêng biệt.

 khi sử dụng tải trọng thiết kế ở 18.2.4(1) để đánh giá

 khi sử dụng các tải trọng thiết kế khác để đánh giá

σx: ứng suất pháp theo phương x (N/mm2)

σy: ứng suất pháp theo phương y (N/mm2)

t: ứng suất cắt (N/mm2) trong mặt phẳng x-y

x, y: tọa độ trong hệ tọa độ Đề các trên mặt phẳng của các phần tử kết cấu đang xét

σF: Như quy định ở (a) trên

(2) Ứng suất tương đương σE (N/mm2) của nắp hộp bằng thép và xà đỡ miệng khoang phải không lớn hơn 0,68σF, với σF được quy định như ở (1) trên.

(3) Độ võng phải thỏa mãn các quy định (a) và (b) dưới đây:

(a) Trong trường hợp tải trọng thiết kế do sóng tác dụng theo phương đứng quy định ở 18.2.4(1) tác dụng lên nắp miệng khoang bằng thép, nắp hộp bằng thép, nắp thép kín thời tiết và xà tháo lắp, độ võng theo phương đứng của các cơ cấu đỡ chính phải lấy không lớn hơn so với giá trị dưới đây:

0,0056 l đối với nắp miệng khoang bằng thép và nắp thép kín thời tiết

0,0044 l đối với nắp hộp bằng thép và xà tháo lắp

l: Nhịp của các cơ cấu đỡ chính (m)

(b) Trong trường hợp nắp miệng khoang bằng thép được sử dụng để chở công-te-nơ và được phép chở lẫn lộn, ví dụ một công-te-nơ 40 feet xếp lên trên hai công-te- nơ 20 feet, thì phải đặc biệt chú ý đến độ võng của nắp miệng khoang. Ngoài ra, khả năng tiếp xúc giữa nắp khoang hàng bị võng với hàng hóa trong khoang cũng cần được quan tâm.

2 Chiều dày hữu hiệu cục bộ của tôn nắp miệng khoang bằng thép

(1) Chiều dày hữu hiệu cục bộ tnet (mm) của tấm trên cùng của nắp miệng khoang bằng thép phải không nhỏ hơn giá trị tính toán bằng công thức dưới đây, và phải không nhỏ hơn 1% khoảng cách các nẹp hoặc 6mm, lấy giá trị lớn hơn.

tnet = 15,8FPS (mm)

FP: hệ số được tính bằng công thức dưới đây:

1,9 : nếu ³ 0,8, đối với mép kèm của các cơ cấu đỡ chính;

1,5: nếu < 0,8,="" đối="" với="" mép="" kèm="" của="" các="" cơ="" cấu="" đỡ="">

σ: Ứng suất pháp (N/mm2) trên mép kèm của các cơ cấu đỡ chính. Ứng suất pháp σ có thể được xác định ở vị trí cách bản thành của cơ cấu đỡ chính liền kề mà vuông góc với nẹp phụ một khoảng bằng S, hoặc cách bản thành của cơ cấu đỡ chính liền kề mà song song với nẹp phụ một khoảng bằng S/2, lấy giá trị lớn hơn (xem hình 2A/18.2). Phân bố ứng suất pháp σ giữa hai dầm song song phải theo các quy định ở 18.2.5-6.(3)(c).

σa: Ứng suất cho phép (N/mm2), phải tính bằng công thức dưới đây:

σa= 0,8σF

S: Khoảng cách giữa các nẹp (m)

PHC: tải trọng thiết kế (kN/m2) quy định ở 18.2.4(1) và 18.2.4(3)(a)

σF: Là ứng suất chảy trung bình phía trên hoặc ứng suất chảy quy ước của vật liệu (N/mm2)

Hình 2A/18.2 Xác định ứng suất pháp trên tấm nắp miệng khoang

(2) Chiều dày hữu hiệu của nắp miệng khoang dạng hộp và dầm hộp phải tính toán theo - 5 dưới đây, có xét đến ứng suất cho phép quy định ở 18.2.5-1(1).

(3) Ngoài quy định ở (2) bên trên, khi tấm đáy của nắp miệng khoang dạng hộp được coi như là cơ cấu khỏe của nắp miệng khoang, thì chiều dày hữu hiệu tnet (mm) của tấm đáy đó phải lấy không nhỏ hơn giá trị tính bằng công thức sau:

tnet = 6,5S (mm);

tnet = 5,0 (mm);

S: Như quy định ở (1) bên trên.

(4) Khi tấm đáy của nắp miệng khoang dạng hộp không được coi là cơ cấu khỏe của nắp miệng khoang, thì chiều dày tấm phải được xác định bằng phương pháp được Đăng kiểm chấp nhận.

3 Quy cách hiệu dụng của các nẹp phụ

(1) Mô đun chống uốn tiết diện hiệu dụng Znet (cm3) của các nẹp phụ gia cường cho tấm nóc của nắp miệng khoang, dựa trên cơ sở chiều dày hiệu dụng của nẹp, phải không nhỏ hơn giá trị tính toán bằng công thức dưới đây. Mô đun chống uốn tiết diện hiệu dụng của nẹp phụ phải được xác định dựa vào giả thiết là chiều rộng mép kèm bằng khoảng cách các nẹp.

Znet = (cm3)

l: Nhịp của nẹp phụ (m), phải lấy bằng khoảng cách các cơ cấu đỡ chính hoặc khoảng cách giữa cơ cấu đỡ chính và cơ cấu đỡ mép ngoài, nếu có.

S: Khoảng cách các nẹp (m);

PHC: Tải trọng thiết kế (kN/m2) như quy định ở -2(1) trên.

σF: Là ứng suất chảy trung bình phía trên hoặc ứng suất chảy quy ước của vật liệu (N/mm2)

(2) Diện tích tiết diện chịu cắt hữu hiệu Anet (cm2) của nẹp phụ gia cường cho tấm nóc của nắp miệng khoang phải không nhỏ hơn giá trị tính toán bằng công thức sau:

Anet = (cm2)

l, S, và PHC: như quy định ở (1) trên.

Với các nẹp phụ làm bằng thép dẹt và các nẹp gia cường chống mất ổn định tấm, phải tính toán theo công thức dưới đây:

h: Chiều cao tiết diện nẹp (mm);

tw,net: Chiều dày hữu hiệu của nẹp (mm);

k =

σF: như quy định ở (1) trên.

(4) Các nẹp mà song song với cơ cấu đỡ chính và nằm trong phạm vi của mép kèm như quy định ở 18.2.5-5(2) phải liên tục khi đi qua các cơ cấu đỡ chính, và có thể được đưa vào tính toán các đặc trưng mặt cắt ngang của cơ cấu đỡ chính.

(5) Ứng suất tổng hợp trên các nẹp này, gây ra do uốn của cơ cấu đỡ chính và áp suất bên, phải không lớn hơn giá trị cho phép quy định ở 18.2.5-1(1).

(6) Đối với các nẹp chịu nén của nắp miệng khoang, phải đánh giá mức độ an toàn thích đáng của cơ cấu khi mất ổn định và mất ổn định xoắn theo 18.2.5-6(3).

4 Cơ cấu đỡ chính của nắp miệng khoang bằng thép và xà đỡ miệng khoang

(1) Quy cách cơ cấu đỡ chính của nắp miệng khoang bằng thép và xà đỡ miệng khoang phải được xác định theo mục -5 dưới đây, có tính đến ứng suất cho phép quy định ở 18.2.5-1(1).

(2) Quy cách cơ cấu đỡ chính của nắp miệng khoang bằng thép và xà đỡ miệng khoang với các tiết diện khác nhau phải không nhỏ hơn giá trị được tính bằng công thức dưới đây. Đối với nắp miệng khoang bằng thép, S và l phải được hiểu tương ứng là b và S.

Mô đun chống uốn hữu hiệu mặt cắt ngang (cm3) của xà đỡ miệng khoang hoặc điểm giữa của cơ cấu đỡ chính được tính bằng công thức dưới đây:

Znet = Znet_cs (cm3);

Znet = k1Znet_cs (cm3);

Mô men quán tính hữu hiệu mặt cắt ngang (cm4) của xà đỡ miệng khoang hoặc điểm giữa của cơ cấu đỡ chính tính bằng công thức dưới đây:

Inet = Inet_cs (cm4)

Inet = k2Inet_cs (cm4)

Znet_cs: Mô đun chống uốn hữu hiệu thỏa mãn quy định ở (1) trên (cm3);

Inet_cs: Mô men quán tính hữu hiệu thỏa mãn quy định ở (1) trên (cm4);

S: Khoảng cách giữa các xà tháo lắp hoặc khoảng cách giữa các cơ cấu đỡ chính (m);

l: Nhịp của xà tháo lắp hoặc cơ cấu đỡ chính (m);

b: Chiều rộng của nắp miệng khoang bằng thép (m);

k1 và k2: Hệ số được tính bằng các công thức trong Bảng 2A/18.4.

Bảng 2A/18.4 Hệ số k1 và k2

k1

k1 phải lấy không nhỏ hơn 1,0

a = ; b = ; g =

k2

l: Chiều dài toàn bộ của xà tháo lắp (m)

l1: Khoảng cách từ mút của đoạn lăng trụ đến mút của xà tháo lắp (m)

I0: Mô men quán tính tiết diện tại giữa nhịp (cm4)

I1: Mô men quán tính tiết diện tại các mút (cm4)

Z0: Mô đun chống uốn tiết diện tại giữa nhịp (cm3)

Z1: Mô đun chống uốn tiết diện tại các mút (cm3)

(3) Ngoài các quy định ở (1) và (2) trên, quy cách của các cơ cấu đỡ chính của nắp miệng khoang bằng thép phải thỏa mãn các yêu cầu quy định ở -6.

(4) Khi xem xét các bản mép chịu nén hai chiều của cơ cấu, chiều rộng hữu hiệu của bản mép phải thỏa mãn các yêu cầu ở 18.2.5-6(3).

(5) Ngoài các yêu cầu ở (1) đến (4) bên trên, chiều dày hữu hiệu tnet (mm) của bản thành cơ cấu đỡ chính phải không nhỏ hơn giá trị tính bằng các công thức dưới đây, lấy giá trị lớn hơn.

tnet = 6,5S (mm)

tnet = 5,0 (mm)

S: Khoảng cách các nẹp (m).

(6) Ngoài các yêu cầu ở (1) đến (5) trên, chiều dày hữu hiệu tnet (mm) của mép dầm mà nước biển có thể tiếp xúc tới phải không nhỏ hơn giá trị tính bằng các công thức dưới đây, lấy giá trị lớn hơn.

tnet = 15,8S

tnet = 8,5S

PH: Tải trọng thiết kế do sóng tác dụng ngang (kN/m2) quy định ở 18.2.4(2);

S: Khoảng cách các nẹp (m);

σF: Là ứng suất chảy trung bình phía trên hoặc ứng suất chảy quy ước của vật liệu (N/mm2).

(7) Mô men quán tính mặt cắt ngang của các chi tiết mép nắp miệng khoang phải không nhỏ hơn giá trị tính bằng công thức dưới đây (cm4):

I = 6pa4

a: Giá trị lớn nhất của ai (m), trong đó ai là khoảng cách giữa hai thiết bị cố định liên tiếp nhau, đo dọc theo chu vi của nắp miệng khoang, và không lấy nhỏ hơn 2,5ac (m) (xem Hình 2A/18.3);

ac: max(a1.1,a1.2) (m) (xem Hình 2A/18.3);

p: Áp lực kẹp (N/mm), tối thiểu là 5 N/mm

Khi tính toán mô men quán tính thực tế của các chi tiết mép nắp miệng khoang, chiều rộng hữu hiệu mép kèm của nắp miệng khoang phải lấy bằng giá trị nhỏ hơn trong các giá trị dưới đây:

0,165a

Một nửa khoảng cách giữa chi tiết mép và cơ cấu chính liền kề.

Hình 2A/18.3 Khoảng cách giữa các thiết bị cố định, đo dọc theo chu vi nắp miệng khoang

5 Tính toán bền

(1) Việc tính toán bền cho nắp miệng khoang bằng thép phải tiến hành bằng phương pháp lý thuyết dầm, phân tích ô mạng hoặc bằng phương pháp phần tử hữu hạn. Phải sử dụng quy cách cơ bản cho việc mô hình hóa.

(2) Các đặc trưng hữu hiệu của mặt cắt ngang đưa vào tính toán bằng phương pháp lý thuyết dầm hoặc phân tích ô mạng phải được xác định bằng các công thức từ (a) đến (e) dưới đây:

(a) Trong việc tính toán các đặc trưng hữu hiệu của mặt cắt ngang, phải xem xét đưa vào tính toán chiều rộng hữu hiệu của mép kèm em của các cơ cấu đỡ chính được quy định trong Bảng 2A/18.5 phụ thuộc vào tỷ số l/e. Với các giá trị l/e trung gian, em phải được tính bằng phương pháp nội suy tuyến tính.

(b) Trong việc xác định chiều rộng hữu hiệu của bản mép lệch một bên hoặc không đối xứng thì có thể phải sử dụng các tính toán riêng biệt.

(c) Diện tích hữu hiệu của mặt cắt ngang tấm phải không nhỏ hơn diện tích mặt cắt ngang của tấm mặt.

(d) Diện tích mặt cắt ngang của nẹp phụ song song với cơ cấu đỡ chính đang được xem xét mà nằm trong chiều rộng hữu hiệu thì có thể được đưa vào tính toán (xem Hình 2A/18.5).

(e) Đối với các tấm bản mép chịu nén với các nẹp phụ vuông góc với bản thành của cơ cấu đỡ chính, chiều rộng hữu hiệu phải được xác định theo các quy định ở 18.2.5-6(3)

Bảng 2A/18.5 Chiều rộng hữu hiệu em của tấm thuộc cơ cấu đỡ chính

0

1

2

3

4

5

6

7

³8

0

0,36

0,64

0,82

0,91

0,96

0,98

1,00

1,00

0

0,20

0,37

0,52

0,65

0,75

0,84

0,8

9

0,9

0

Chú thích:

em1: Chiều rộng hữu hiệu (mm) phải được sử dụng trong trường hợp cơ cấu đỡ chính chịu tải trọng phân bố đều hoặc chịu tải đơn lẻ tác dụng ở các vị trí cách đều nhau và có độ lớn không nhỏ hơn 6.

em2: Chiều rộng hữu hiệu (mm) phải được sử dụng trong trường hợp cơ cấu đỡ chính chịu tải trọng đơn lẻ có độ lớn bằng 3 hoặc nhỏ hơn.

l: Chiều dài giữa các điểm có mô men uốn bằng không, và l được lấy bằng:

Đối với cơ cấu đỡ chính tựa trên các gối đỡ đơn giản: l0

Đối với cơ cấu đỡ chính có hai đầu ngàm: 0,6l0

l0: Chiều dài phần không được đỡ của cơ cấu chính;

e: Chiều rộng của tấm được đỡ, được đo giữa hai tâm của các vùng không được đỡ liền nhau.

(3) Các yêu cầu chung đối với việc tính toán bằng phương pháp phần tử hữu hạn phải tuân theo các quy định sau đây:

(a) Mô hình kết cấu phải có khả năng mô phỏng trạng thái của các kết cấu với độ chính xác cao nhất có thể. Các nẹp và các cơ cấu đỡ chính chịu nén phải được đưa vào mô hình. Tuy nhiên, các nẹp mà mất ổn định thì có thể được bỏ qua khi tính toán ứng suất.

(b) Kích thước hữu hiệu chưa bao gồm lượng bổ sung cho mòn rỉ phải được sử dụng trong quá trình mô hình hóa.

(c) Kích thước của các phần tử phải thích hợp sao cho đưa được chiều rộng hữu hiệu vào tính toán.

(d) Trong bất cứ trường hợp nào thì chiều rộng của phần tử cũng không được lớn hơn khoảng cách nẹp. Tỷ số giữa chiều dài và chiều rộng của phần tử không được vượt quá 4 lần.

(e) Chiều cao phần tử của bản thành cơ cấu đỡ chính không được vượt quá một phần ba chiều cao của bản thành.

6 Độ ổn định của nắp miệng khoang bằng thép

Độ ổn định của các thành phần kết cấu của nắp miệng khoang bằng thép phải thỏa mãn các quy định từ (1) đến (3) sau đây:

(1) Độ ổn định của các tấm đơn trên mặt nóc và mặt đáy của nắp miệng khoang bằng thép phải thỏa mãn các công thức dưới đây:

σx, σy: Ứng suất màng theo hướng x và hướng y (N/mm2). Trong trường hợp các ứng suất này được tính toán bằng phần tử hữu hạn và đã tính đến cả hiệu ứng Poát xông, thì có thể sử dụng các giá trị ứng suất đã qua hiệu chỉnh sau đây. Ứng suất s*xs*y đều phải là ứng suất nén để áp dụng giảm ứng suất phù hợp với các công thức sau:

s*x s*y: Ứng suất đã bao gồm ảnh hưởng Poát xông. Các giá trị này phải thỏa mãn các công thức dưới đây:

sy = 0 và sx = s*x trong trường hợp s*y <>0,3s*x

sx = 0 và sy = s*y trong trường hợp s*x <>0,3s*y

t: Ứng suất cắt trong mặt phẳng x-y (N/mm2)

σF: Ứng suất chảy tối thiểu của vật liệu (N/mm2)

Ứng suất nén và ứng suất cắt phải lấy giá trị dương, và ứng suất kéo phải lấy giá trị âm.

Csf: Hệ số an toàn được lấy như sau:

Csf = 1,25 đối với các nắp miệng khoang chịu tải trọng theo phương đứng của sóng thiết kế như quy định ở 18.2.4(1)

Csf = 1,10 đối với các nắp miệng khoang chịu tải trọng như ở 18.2.4(2) đến (5);

F1: Hệ số hiệu chỉnh cho điều kiện biên của các nẹp nằm trên cạnh dài của phần tử ô tấm và lấy theo Bảng 2A/18.6;

e1, e2, e3 và B: Hệ số lấy theo Bảng 2A/18.7;

kx, ky kt: Hệ số giảm lấy theo Bảng 2A/18.8. Tuy nhiên, các giá trị này phải thỏa mãn các công thức sau đây:

kx = 1,0 nếu sx ≤ 0 (ứng suất kéo)

ky = 1,0 nếu sy ≤ 0 (ứng suất kéo)

a: Kích thước cạnh dài (mm) của ô tấm thành phần (theo phương x)

b: Kích thước cạnh ngắn (mm) của ô tấm thành phần (theo phương y)

n: Số lượng ô tấm tính theo chiều rộng của một phần hoặc toàn bộ dàn (xem Hình 2A/18.4)

a: Tỷ lệ kích thước của phần tử ô tấm, lấy bằng:

a =

l: Độ mảnh tham khảo, lấy bằng:

l

K: Hệ số ổn định lấy theo Bảng 2A/18.8

σe: Ứng suất tham chiếu, lấy bằng:

E: Mô đun đàn hồi của vật liệu (N/mm2), lấy bằng:

E = 2,06 x 105

t: Chiều dày hữu hiệu của tấm đang xét (mm);

y: Tỷ số ứng suất trên mép, lấy bằng:

s1: Ứng suất nén lớn nhất (N/mm2);

s2: Ứng suất nén nhỏ nhất hoặc ứng suất kéo (N/mm2).

Chiều dọc: nẹp nằm theo hướng của chiều dài a.

Chiều ngang: nẹp nằm theo hướng của chiều rộng b.

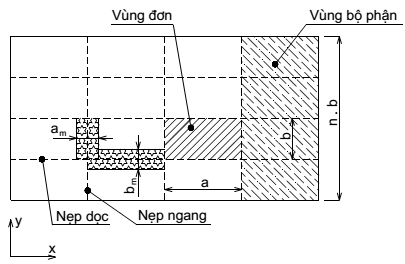

Hình 2A/18.4 Bố trí chung của dàn



Bảng 2A/18.6 Hệ số hiệu chỉnh F1

Điều kiện biên

F1(2)

Nẹp gia cường mép

Nẹp vát mép hai đầu

1,00



Trị số đưa ra (1) nếu hai đầu được nối chắc chắn với cơ cấu liền kề

1,05

Thép dẹt

1,10

Thép mỏ

1,20

Thép góc và thép chữ T

1,30

Thép chữ U(3) và dầm có độ cứng cao

(1) Giá trị chính xác có thể tính toán trực tiếp

(2) Giá trị trung bình của F1 phải được dùng cho các dàn có nẹp mép khác nhau.

(3) Có thể lấy giá trị lớn hơn nếu xác định được bằng cách kiểm tra độ ổn định của vùng bộ phận sử dụng phương pháp phân tích phần tử hữu hạn không tuyến tính và phù hợp với yêu cầu của Đăng kiểm. Tuy nhiên, các giá trị đó phải không lớn hơn 2,0.



Bảng 2A/18.7 Hệ số e1, e2, e3 và B

Số mũ e1, e2, e3 và B

Dàn

e1

e2

e3

B

Nếu σx và σy nhận giá trị dương (ứng suất nén)

Nếu σx hoặc σy nhận giá trị âm (ứng suất kéo)

1



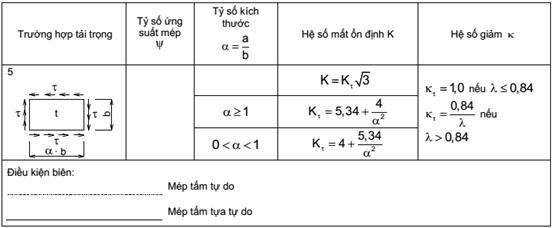

Bảng 2A/18.8 Hệ số mất ổn định và hệ số giảm đối với phần tử ô tấm phẳng



Bảng 2A/18.8 Hệ số mất ổn định và hệ số giảm đối với phần tử ô tấm phẳng (tiếp theo)

(2) Độ ổn định của bản thành không có nẹp tăng cứng và bản cánh của cơ cấu đỡ chính phải thỏa mãn quy định ở (1) trên.

(3) Độ ổn định của vùng bộ phận hoặc toàn bộ dàn mà được coi là thành phần kết cấu của nắp miệng khoang bằng thép phải thỏa mãn các quy định từ (a) đến (e) dưới đây:

(a) Độ ổn định của nẹp phụ dọc và ngang phải thỏa mãn các quy định từ (d) và (e) dưới đây.

(b) Khi tính ổn định của cơ cấu được tiến hành theo (d) và (e), chiều rộng hữu hiệu của tấm nắp miệng khoang bằng thép có thể được tính theo quy định (i) và (ii) dưới đây:

(i) Chiều rộng hữu hiệu của mép kèm am hoặc bm có thể được xác định bằng các công thức dưới đây (xem Hình 2A/18.4). Tuy nhiên, chiều rộng hữu hiệu của tấm phải không được lấy lớn hơn giá trị tính toán theo quy định ở 18.2.5-5.

bm = kxb đối với nẹp dọc;

am = kya đối với nẹp ngang;

kx, ky: Được lấy từ Bảng 2A/18.8;

a và b: Như quy định ở (1) trên.

(ii) Chiều rộng hữu hiệu em của tấm bản cánh có gắn nẹp tăng cứng của cơ cấu đỡ chính có thể được xác định theo *) và **) dưới đây. Tuy nhiên, am và bm tính cho tấm bản cánh nói chung phải được xác định đối với y = 1.

*) Nẹp song song với bản thành của cơ cấu đỡ chính (xem Hình 2A/18.5).

Nếu b ³ em, b và a phải được hoán đổi cho nhau.

Nếu b <>m

e'm = nbm

n: Phần nguyên của khoảng cách nẹp b trong chiều rộng hữu hiệu em quy định ở 18.2.5-5, và được lấy bằng:

n = int

Hình 2A/18.5 Nẹp đặt song song với bản thành của cơ cấu đỡ chính

**) Nẹp vuông góc với bản thành của cơ cấu đỡ chính (xem Hình 2A/18.6).

Nếu a <>m, a và b phải được hoán đổi cho nhau.

Nếu a ³ em

e'm = nam <>em

n = 2,7 ≤ 1

Hình 2A/18.6 Nẹp đặt vuông góc với bản thành của cơ cấu đỡ chính

(c) Các ứng suất có được từ việc tính toán quy cách tấm và nẹp của nắp miệng khoang bằng thép phải thỏa mãn các quy định sau đây:

(i) Quy cách của tấm và nẹp nói chung phải được xác định theo ứng suất lớn nhất sx (y) trên bản thành của cơ cấu đỡ chính và các nẹp tương ứng.

(ii) Đối với các nẹp đặt cách nhau một khoảng bằng b và đặt song song với cơ cấu đỡ chính, phải đưa vào sx (y = b) một giá trị không nhỏ hơn 0,25sF.

(iii) Phân bố ứng suất giữa hai cơ cấu đỡ chính có thể được tính toán bằng công thức dưới đây:

c1: Được tính bằng công thức dưới đây:

c1 = , tuy nhiên 0 ≤ c1 ≤ 1

c2: Được tính bằng công thức dưới đây:

sx1 sx2: Ứng suất pháp trên tấm bản cánh của hai cơ cấu đỡ chính liền nhau 1 và 2, đặt cách nhau một đoạn bằng e, dựa vào đặc trưng mặt cắt ngang trong đó có xem xét đến chiều rộng hữu hiệu sao cho phù hợp.

em1: Chiều rộng hữu hiệu em1 hoặc chiều rộng hữu hiệu em1 của cơ cấu đỡ chính 1, lấy sao cho phù hợp.

em2: Chiều rộng hữu hiệu em2 hoặc chiều rộng hữu hiệu em2 của cơ cấu đỡ chính 2, lấy sao cho phù hợp.

(iv) Phân bố ứng suất cắt trên tấm bản cánh có thể được giả định là tuyến tính.

(d) Đối với ổn định ngang, nẹp dọc và nẹp ngang phải thỏa mãn các quy định từ i) đến iii) dưới đây:

(i) Các nẹp phụ chịu tải trọng bên phải thỏa mãn các tiêu chuẩn sau:

Csf ≤ 1

sa: Ứng suất nén phân bố đều (N/mm2) nằm theo hướng trục nẹp, tính bằng các công thức dưới đây:

sa = sx đối với nẹp dọc

sa = sy đối với nẹp ngang

sb: Ứng suất do uốn (N/mm2) của nẹp, tính bằng công thức dưới đây:

sb = nếu sx = sn t = tSF

M0: Mômen uốn (N-mm) do biến dạng w của nẹp, tính bằng công thức dưới đây:

M0 = FKinếu cf - pz > 0

M1: Mômen uốn (N-mm) do tải trọng bên P gây ra, tính bằng công thức dưới đây:

M1 = đối với nẹp dọc

M1 = đối với nẹp ngang. Trong đó n phải lấy bằng 1 đối với nẹp ngang thường.

Zst: Mô đun chống uốn mặt cắt nẹp (cm3), bao gồm cả chiều rộng hữu hiệu của tấm phù hợp với 18.2.5-6(3).

cS: Hệ số tính cho điều kiện biên của nẹp ngang, lấy như sau:

cS = 1,0 đối với nẹp tựa trên gối đơn giản.

cS = 2,0 đối với nẹp tựa trên gối có hạn chế một phần bậc tự do.

P: Tải trọng bên (kN/m2) như quy định ở 18.2.4 phù hợp với điều kiện xem xét.

Fki: Lực gây mất ổn định lý tưởng của nẹp (N) tính theo công thức dưới đây:

FKix = EIx 104 đối với nẹp dọc

Fkiy = EIy 104 đối với nẹp ngang

Ix,Iy: Mômen quán tính thực tế (cm4) của nẹp dọc hoặc ngang, bao gồm cả chiều rộng hữu hiệu của mép kèm tính theo 18.2.5-6.(3). Ix và Iy phải thỏa mãn các tiêu chuẩn sau:

Ix ³

Iy ³

pz: Tải trọng bên danh nghĩa (N/mm2) của nẹp do sx, sy t

 đối với nẹp dọc

 đối với nẹp ngang

ta: Chiều dày hữu hiệu (mm) của tấm mép kèm;

cx, cy: Hệ số tính đến các ứng suất thẳng đứng so với trục nẹp và phân bố không đều dọc theo chiều dài nẹp, lấy như sau:

0,5 (1 + y) nếu 0 ≤ y ≤ 1

 nếu y <>

Ax, Ay: Diện tích tiết diện thực (mm2) của nẹp dọc và ngang không tính đến mép kèm.

m1, m2: Hệ số tính theo công thức dưới đây:

Đối với nẹp dọc:

m1 = 1,47 m2 = 0,49 nếu ³ 2,0

m1 = 1,96          m2 = 0,37 nếu <>

Đối với nẹp ngang:

m1 = 0,37          m2 = nếu ³ 0,5

m1 = 0,49          m2 = nếu 0,5

w = w0 +w1

w0: Sự không hoàn chỉnh giả định (mm), được lấy bằng:

 đối với nẹp dọc

 đối với nẹp ngang

Đối với các nẹp được vát mép ở 2 đầu, w0 phải lấy không nhỏ hơn khoảng cách từ trung điểm của mép kèm tới trục trung hòa của nẹp mà đã có tính đến chiều rộng hữu hiệu của tấm mép kèm của nẹp.

w1: Biến dạng tại trung điểm của nhịp nẹp (mm) do tải trọng bên p gây ra. Trong trường hợp tải trọng phân bố đều, w1 có thể lấy các giá trị dưới đây:

w1 = đối với nẹp dọc

w1 = đối với nẹp ngang

cf: Lực phân bố của gối đỡ đàn hồi (N/mm2), lấy bằng:

Đối với nẹp dọc

cf = FKix(1+cpx)

Cxa: Hệ số được lấy bằng:

 nếu a ³ 2b

 nếu a <>

Đối với nẹp ngang

Cf = CSFKiy(1 + Cpy)

Cya: Hệ số được lấy bằng:

 nếu nb ³ 2a

 nếu nb <>

(ii) Đối với các nẹp không chịu tải trọng bên, ứng suất do uốn σb phải được tính ở trung điểm của nẹp.

(iii) Dưới tác dụng của tải trọng bên, việc tính toán ứng suất phải được tiến hành cho cả hai thớ của mặt cắt ngang nẹp (nếu cần thiết thì phải tiến hành tính toán cho vùng ứng suất phẳng ở cạnh của tấm).

(e) Đối với mất ổn định do xoắn, nẹp dọc và ngang phải thỏa mãn (i) và (ii) dưới đây:

(i) Nẹp dọc phải thỏa mãn các tiêu chuẩn dưới đây:

Csf ≤ 1,0

kT: Hệ số được lấy bằng:

kT = 1,0 nếu lT ≤ 0,2

 nếu lT > 0,2

lT: Độ mảnh tham chiếu được lấy bằng:

IP: Mômen quán tính độc cực thực tế (cm4) của nẹp được cho ở Bảng 2A/18.9, và liên quan đến điểm C trong Hình 2A/18.7

IT: Mômen quán tính Venant thực tế (cm4) của nẹp được cho ở Bảng 2A/18.9

Iw: Mômen quán tính quạt thực tế (cm6) của nẹp được cho ở Bảng 2A/18.9, và liên quan đến điểm C trong Hình 2A/18.7

e: Mức độ cố định được lấy như sau:

Aw: Diện tích thực của bản thành (mm2) lấy bằng:

Aw = hwtw

Af: Diện tích thực của bản cánh (mm2) lấy bằng:

Af = bf tf

ef = hw + (mm)

hw,tw,bf, và tf: Các kích thước của nẹp như trong Hình 2A/18.7

Hình 2A/18.7 Các kích thước của nẹp



Bảng 2A/18.9 Mômen quán tính

Kiểu nẹp

IP

IT

Iw

Thép dẹt

Thép mỏ, thép góc hoặc thép chữ T

- Đối với thép mỏ và thép góc

- Đối với thép chữ T

(ii) Đối với các nẹp phụ nằm ngang chịu ứng suất nén mà không được đỡ bởi các cơ cấu dọc, độ bền ổn định xoắn phải đủ tương tự như quy định ở (i) bên trên.

18.2.6 Các yêu cầu bổ sung đối với nắp miệng khoang bằng thép dùng để xếp hàng

1 Trong trường hợp tải trọng tập trung, ví dụ như tải xếp công-te-nơ, tác dụng lên nắp miệng khoang bằng thép, phương pháp tính toán trực tiếp sẽ được Đăng kiểm yêu cầu tùy theo trường hợp cụ thể.

2 Quy cách các cơ cấu phụ của nắp miệng khoang bằng thép mà chịu tải trọng tập trung phải được xác định mà có xem xét đến cả tải trọng thiết kế của hàng hóa và ứng suất cho phép quy định ở phần này.

3 Quy cách của tấm nóc và nẹp của nắp miệng khoang bằng thép chịu tải trọng do bánh xe phải được xác định bằng cách tính toán trực tiếp hoặc các phương pháp khác phải được Đăng kiểm xem xét.

18.2.7 Xà tháo lắp, nắp miệng khoang, nắp hộp bằng thép và nắp thép kín thời tiết

1 Xà tháo lắp phải thỏa mãn các quy định từ (1) đến (7) dưới đây

(1) Đầu kẹp và ổ để lắp xà phải có kết cấu chắc chắn, chiều rộng mặt tựa ít nhất phải bằng 75 mm. Phải có phương tiện hữu hiệu để đặt và cố định xà.

(2) Từ chỗ đặt đầu kẹp và ổ đến boong thành miệng khoang phải được gia cường bằng nẹp hoặc bằng một biện pháp tương đương.

(3) Nếu dùng những xà trượt thì phải có biện pháp để đảm bảo cho xà giữ nguyên vị trí khi miệng khoang đã được đóng.

(4) Chiều cao tiết diện xà và chiều rộng của bản mép của xà phải sao cho xà không bị mất ổn định ngang. Chiều cao của tiết diện mút xà phải không nhỏ hơn 0,40 lần chiều cao tiết diện giữa xà hoặc 150 mm, lấy trị số nào lớn hơn.

(5) Bản mép ở mép trên của xà tháo lắp phải được kéo ra đến tận mút xà. Trên các đoạn dài ít nhất là 180 mm ở mỗi mút xà chiều dày của bản thành phải được tăng gấp hai lần so với chiều dày bản thành ở giữa nhịp xà hoặc phải được gia cường bằng tấm kép.

(6) Xà tháo lắp phải có chi tiết để có thể tháo và lắp mà không cần phải tác động trực tiếp đến xà.

(7) Xà tháo lắp phải được đánh dấu chỉ rõ boong, miệng khoang và vị trí lắp đặt xà.

2 Nắp miệng khoang phải thỏa mãn các yêu cầu từ (1) đến (5) sau đây:

(1) Mặt tựa phải rộng ít nhất là 65 mm và nếu cần thì phải vát theo độ dốc của miệng khoang.

(2) Nắp miệng khoang phải có móc nâng tùy thuộc trọng lượng và kích thước của nắp, trừ khi theo kết cấu móc nâng là không cần thiết.

(3) Nắp miệng khoang phải được đánh dấu chỉ rõ boong, miệng khoang và vị trí đặt nắp.

(4) Gỗ dùng làm nắp miệng khoang phải có chất lượng tốt, thớ thẳng, không có mấu, hốc và nứt.

(5) Các mút của nắp gỗ phải được bảo vệ bằng vòng đai thép.

3 Nắp hộp bằng thép phải thỏa mãn các yêu cầu từ (1) đến (3) sau đây:

(1) Chiều cao tiết diện tại đế phải không nhỏ hơn một phần ba chiều cao tiết diện tại giữa nhịp hoặc không nhỏ hơn 150 mm lấy trị số nào lớn hơn.

(2) Chiều rộng mặt tựa của nắp phao thép phải không nhỏ hơn 75 mm.

(3) Nắp phải được đánh dấu chỉ rõ boong, miệng khoang và vị trí đặt nắp.

4 Nắp thép kín thời tiết phải thỏa mãn yêu cầu sau đây:

(1) Chiều cao tiết diện nắp tại đế phải không nhỏ hơn một phần ba chiều cao tiết diện nắp tại giữa nhịp hoặc 150 mm, lấy trị số nào lớn hơn.

18.2.8 Bạt và các thiết bị cố định dùng cho miệng khoang đóng bằng nắp tháo lắp

1 Ít nhất phải có hai lớp bạt cấp A thỏa mãn các yêu cầu của Chương 6 Phần 7B cho mỗi miệng khoang lộ ở boong mạn khô hoặc boong thượng tầng và ít nhất là một lớp bạt như vậy cho mỗi miệng khoang lộ ở các vùng khác.

2 Các thanh chèn bạt phải đủ để cố định bạt và phải có chiều rộng không nhỏ hơn 65 mm, chiều dày không nhỏ hơn 9 mm.

3 Nêm phải bằng gỗ cứng hoặc bằng vật liệu tương đương khác. Nêm phải có độ vát không lớn hơn một phần sáu. Mũi nêm phải có chiều dày không nhỏ hơn 13 mm.

4 Ổ nêm phải được đặt theo độ vát của nêm, phải có chiều rộng ít nhất bằng 65 mm, phải được đặt cách nhau không xa quá 600 mm, tính từ tâm nọ đến tâm kia. Chân chốt ở mỗi bên phải được đặt cách góc miệng khoang không xa quá 150 mm.

5 Đối với các miệng khoét ở vùng lộ của boong mạn khô và boong thượng tầng, phải có những thanh thép hoặc những phương tiện tương đương để cố định chắc chắn mỗi miếng nắp miệng khoang khi đã được phủ bạt. Những miệng khoang có chiều dài lớn hơn 1,5 mét phải được cố định bằng ít nhất là hai thanh thép như vậy. Các miệng khoang khác ở vùng lộ của boong chịu thời tiết phải có bu lông vòng hoặc các phương tiện chằng buộc khác.

18.2.9 Tiêu chuẩn độ bền của thành miệng khoang

1 Chiều cao của thành miệng khoang phải thỏa mãn các quy định từ (1) đến (3) dưới đây:

(1) Chiều cao của thành miệng khoang tính từ mặt trên của boong ít nhất phải bằng 600 mm đối với vị trí I và 450 mm đối với vị trí II.

(2) Với các miệng khoang được đóng mở bằng nắp thép kín thời tiết, chiều cao của thành miệng khoang có thể được giảm so với quy định ở (1) hoặc nếu được Đăng kiểm chấp nhận có thể hoàn toàn không có thành miệng khoang.

(3) Chiều cao của thành miệng khoang mà không nằm ở vùng lộ của boong mạn khô hoặc boong thượng tầng phải thỏa mãn yêu cầu của Đăng kiểm có xét đến vị trí của miệng khoang và mức độ bảo vệ.

2 Quy cách của thành miệng khoang phải thỏa mãn các quy định sau:

(1) Chiều dày hữu hiệu cục bộ (mm) của tấm thành miệng khoang tcoam,net phải không nhỏ hơn giá trị tính bằng công thức dưới đây:

, nhưng không nhỏ hơn 6 +

S: Khoảng cách các nẹp phụ (m);

PH: Như quy định ở 18.2.4(2);

sa,coam = 0,95sF

sF: Là ứng suất chảy trung bình phía trên hoặc ứng suất chảy quy ước của vật liệu (N/mm2);

L': Chiều dài tàu L1 (m). Tuy nhiên, trong trường hợp L1 lớn hơn 300 m, thì L' phải lấy bằng 300 m.

(2) Trong trường hợp nẹp phụ của thành miệng khoang được vát mép ở hai đầu, chiều dày thực tế tcoam,gross (mm) của tấm thành miệng khoang tại vị trí vát mép của nẹp phải không nhỏ hơn giá trị tính bằng công thức dưới đây:

l: Nhịp của nẹp phụ (m) lấy bằng khoảng cách giữa các mã chống thành miệng khoang;

S,PHsF: Như quy định ở (1) trên.

(3) Mô đun chống uốn hữu hiệu Znet (cm3) và diện tích tiết diện cắt hữu hiệu (cm2) của nẹp phụ gia cường cho thành miệng khoang phải không nhỏ hơn giá trị tính toán từ công thức dưới đây. Đối với các nẹp được vát mép ở góc thành miệng khoang, mô đun chống uốn và diện tích tiết diện cắt ở các gối đỡ cố định phải được tăng 35%.

Znet =

Anet =

S,l,PHsF: Như quy định ở (2) trên.

(4) Việc đánh giá độ bền ổn định của thành miệng khoang phải được tiến hành bằng phương pháp được Đăng kiểm chấp nhận.

(5) Kích thước hữu hiệu của mã chống thành miệng khoang phải phù hợp với các quy định từ (a) đến (d) dưới đây:

(a) Mô đun chống uốn hữu hiệu Znet (cm3) của mã chống thành miệng khoang mà chiều cao thành miệng khoang đó nhỏ hơn 1,6 mét phải không nhỏ hơn giá trị tính bằng công thức dưới đây:

HC: Chiều cao mã chống thành miệng khoang (m);

S: Khoảng cách giữa các mã chống thành miệng khoang (m);

sF và PH: Như quy định ở (1) trên.

(b) Quy cách mã chống thành miệng khoang mà chiều cao thành miệng khoang đó bằng 1,6 mét hoặc lớn hơn thì phải được tính toán trực tiếp. Chiều rộng hữu hiệu của tấm thành miệng khoang phải thỏa mãn 18.2.5-5(2) và các ứng suất trong mã chống thành miệng khoang phải thỏa mãn các tiêu chuẩn quy định ở 18.2.5-1.

(c) Để tính toán mô đun chống uốn hữu hiệu của mã chống thành miệng khoang, diện tích bản mép chỉ được đưa vào tính toán khi nó được hàn ngấu hoàn toàn với tôn boong và các cơ cấu dưới boong phải đủ để đỡ các ứng suất truyền qua đó.

(d) Kích thước hữu hiệu tw,net (mm) của bản thành cơ cấu khỏe trên thành miệng khoang phải không nhỏ hơn giá trị tính toán bằng công thức dưới đây:

tw,net =

h: Chiều rộng của mã chống thành miệng khoang (m);

HC,S,PHsF: Như quy định ở (a) bên trên.

3 Thành miệng khoang ở vị trí I hoặc thành miệng khoang mà có chiều cao bằng 760 mm hoặc lớn hơn của miệng khoang ở vị trí II thì phải được gia cường bằng một nẹp dọc ở một vị trí thích hợp nằm dưới mép trên của thành miệng khoang; chiều rộng nẹp dọc đó phải không nhỏ hơn 180 mm.

4 Thành miệng khoang phải được đỡ bổ sung bằng các mã hữu hiệu hoặc các nẹp khỏe nằm từ nẹp dọc quy định ở -3 tới boong và đặt cách nhau khoảng 3 mét.

5 Tấm thành miệng khoang phải kéo dài tới mép dưới của xà boong; hơn nữa, chúng phải có bản cánh, bản mép hoặc thanh thép bán nguyệt (xem Hình 2A/18.8), ngoại trừ trường hợp đặc biệt được Đăng kiểm chấp nhận.

Hình 2A/18.8 Ví dụ về sự kéo dài của tấm thành miệng khoang

6 Thành miệng khoang và mã chống thành miệng khoang phải thỏa mãn các yêu cầu sau:

(1) Các chi tiết cục bộ của kết cấu phải được thiết kế sao cho áp lực của nắp miệng khoang truyền được tới thành miệng khoang, và qua đó truyền tới các kết cấu boong bên dưới. Thành miệng khoang và các kết cấu đỡ phải được làm cứng một cách hữu hiệu để chịu được tải trọng từ nắp miệng khoang, theo các hướng dọc, ngang, và thẳng đứng.

(2) Các kết cấu dưới boong phải được kiểm tra so với các tải trọng được truyền xuống qua mã chống thành miệng khoang.

(3) Mối hàn liên tục hai phía phải được áp dụng cho liên kết giữa bản thành nẹp khỏe với tôn boong và chiều rộng mối hàn phải không nhỏ hơn 0,44tw,gross, trong đó tw,gross là chiều dày thực của bản thành của mã chống thành miệng khoang.

(4) Hai góc của bản thành cột nẹp phải được nối với tôn boong bằng đường hàn hai phía ngấu hoàn toàn trên một đoạn không nhỏ hơn 15% chiều rộng của cột nẹp.

(5) Trên các tàu chở hàng trên boong như gỗ, than, than cốc, khoảng cách giữa các mã chống thành miệng khoang phải không lớn hơn 1,5 m.

(6) Mã chống thành miệng khoang phải được đỡ bằng các cơ cấu thích hợp.

(7) Đối với các thành miệng khoang làm nhiệm vụ truyền lực ma sát tại các gối đỡ nắp miệng khoang, thì phải đặc biệt chú ý đến sức bền mỏi.

(8) Các thành dọc miệng khoang mà có chiều dài lớn hơn 0,1L1 phải có các mã chuyển tiếp hoặc các cơ cấu chuyển tiếp tương đương và phải có một cơ cấu tương ứng tại cả hai đầu của thành miệng khoang. Ở đầu mút của mã, chúng phải được hàn ngấu hoàn toàn với boong với chiều dài đường hàn ít nhất bằng 300 mm.

(9) Thành miệng khoang và các nẹp dọc trên thành miệng khoang có thể xem như một phần kết cấu dọc thân tàu khi chúng được thiết kế thỏa mãn các yêu cầu về sức bền dọc và được xem xét trong các trường hợp Đăng kiểm thấy phù hợp.

(10) Nếu không có quy định nào khác, các yêu cầu về vật liệu và hàn đối với thành miệng khoang phải thỏa mãn các quy định trong các phần khác của Quy chuẩn.

18.2.10 Thiết bị đóng kín

1 Thiết bị chằng buộc

(1) Thiết bị chằng buộc giữa nắp và thành miệng khoang và ở vị trí các mối nối giao nhau phải đảm bảo tính kín thời tiết.

(2) Các phương tiện dùng để chằng buộc và duy trì tính kín thời tiết bằng cách sử dụng gioăng và các thiết bị chằng buộc phải thỏa mãn các quy định từ (a) đến (f) dưới đây. Các phương tiện dùng để chằng buộc và duy trì tính kín thời tiết của nắp kín thời tiết phải thỏa mãn yêu cầu của Đăng kiểm. Các biện pháp bố trí phải đảm bảo rằng tính kín thời tiết có thể được duy trì trong bất kỳ điều kiện biển nào.

(a) Khối lượng của nắp và của bất kỳ hàng hóa nào xếp trên đó phải được truyền tới cơ cấu tàu thông qua các vị trí tiếp xúc giữa thép và thép.

(b) Gioăng và thanh thép dẹt ép hoặc thanh thép góc ép mà được bố trí giữa nắp và cơ cấu thân tàu và các chi tiết mối nối giao nhau phải thỏa mãn các quy định từ (i) đến (iii) dưới đây:

(i) Các thép dẹt hoặc thép góc ép phải được lượn tròn mép tại những vị trí tiếp xúc với gioăng và phải được làm bằng vật liệu chống ăn mòn.

(ii) Gioăng phải được làm bằng vật liệu đàn hồi tương đối mềm. Chất lượng của vật liệu phải phù hợp với tất cả các điều kiện môi trường mà tàu có thể trải qua, và phải phù hợp với các hàng hóa được vận chuyển.

(iii) Một gioăng liên tục phải được gắn hữu hiệu vào nắp. Vật liệu và hình dáng của gioăng phải được xem xét sao cho phù hợp với kiểu nắp, bố trí chằng buộc và chuyển động tương đối giữa nắp và kết cấu thân tàu.

(c) Các thiết bị chằng buộc mà liên kết với thành miệng khoang, boong hoặc nắp phải thỏa mãn các yêu cầu từ (i) tới (v) dưới đây:

(i) Bố trí và khoảng cách giữa các thiết bị chằng buộc phải được xác định với sự chú ý thích đáng đến tính hiệu quả đối với sự kín thời tiết, tùy thuộc vào kiểu và kích cỡ của nắp miệng khoang, đồng thời cũng cần chú ý tới độ cứng các mép của nắp trong khu vực giữa các thiết bị chằng buộc.

(ii) Diện tích mặt cắt thực (cm2) của mỗi thiết bị chằng buộc phải không nhỏ hơn giá trị tính theo công thức sau. Tuy nhiên, thanh truyền hoặc bu lông phải có đường kính hữu hiệu không nhỏ hơn 19 mm đối với các miệng khoang có diện tích lớn hơn 5 m2.

: Một nửa khoảng cách (m) giữa hai thiết bị chằng buộc kề nhau, đo dọc theo chu vi của nắp miệng khoang;

p: Áp lực kẹp (N/mm), nhưng tối thiểu là 5 N/mm;

f: Tính bằng công thức dưới đây:

sF: Ứng suất chảy trên tối thiểu (N/mm2) của thép dùng để chế tạo, nhưng không được lấy lớn hơn 70% độ bền kéo tới hạn.

e: Hệ số được lấy bằng:

1,0 nếu σF235 N/mm2

0,75 nếu σF > 235 N/mm2

(iii) Các thiết bị chằng buộc riêng biệt trên mỗi nắp phải có các đặc tính về độ cứng xấp xỉ như nhau.

(iv) Nếu sử dụng chốt cần thì phải kết hợp với vòng hãm hoặc đệm.

(v) Nếu chốt thủy lực được sử dụng, phải có một biện pháp tích cực để đảm bảo rằng nó vẫn duy trì khóa cơ học ở tại vị trí đóng trong trường hợp hư hỏng hệ thống thủy lực.

(d) Phải có sự bố trí thoát nước tương đương với các tiêu chuẩn sau đây.

(i) Hệ thống thoát nước phải được bố trí bên trong của đường gioăng bằng phương tiện thanh rãnh hoặc sự kéo dài theo chiều thẳng đứng cạnh bên thành miệng khoang và cạnh đầu mút. Nếu chủ tàu công-te-nơ xin phép và được Đăng kiểm xét thấy phù hợp, thì sẽ xem xét đặc biệt yêu cầu này.

(ii) Lỗ khoét thoát nước phải được bố trí tại hai đầu mút của các kênh thoát nước và phải được bố trí phương tiện hữu hiệu như van một chiều hoặc tương đương nhằm ngăn chặn nước từ bên ngoài xâm nhập vào.

(iii) Mối nối ngang của nắp miệng khoang nhiều tấm phải được bố trí một kênh thoát nước từ không gian bên trên gioăng và một kênh thoát nước bên dưới gioăng.

(iv) Nếu có sự tiếp xúc liên tục bằng thép phía ngoài giữa nắp miệng khoang và kết cấu tàu, thì phải có hệ thoát nước từ không gian giữa vị trí tiếp xúc bằng thép và gioăng.

(e) Các tàu mà sử dụng nắp thép kín thời tiết thì nên trang bị một cuốn sổ tay vận hành và bảo dưỡng, trong đó có các thông tin từ (i) đến (v) dưới đây:

(i) Hướng dẫn mở và đóng

(ii) Các yêu cầu về bảo dưỡng đối với thiết bị làm kín, chằng buộc và các hạng mục vận hành

(iii) Hướng dẫn làm sạch hệ thống thoát nước

(iv) Hướng dẫn chống ăn mòn

(v) Danh sách các phụ tùng dự trữ

(f) Các thiết bị chằng buộc mà có thiết kế đặc biệt trong đó có xuất hiện ứng xuất uốn và ứng suất cắt đáng kể thì có thể được thiết kế theo dạng chống nâng theo mục -2 dưới đây.

2 Các thiết bị chằng buộc của nắp miệng khoang mà trên nắp đó có chằng buộc hàng hóa phải được thiết kế chịu được lực nâng gây ra bởi các tải trọng như ở 18.2.4(4) (xem Hình 2A/18.9). Phải xem xét đến các tải trọng không đối xứng mà có thể xảy ra trong thực tế. Dưới tác dụng của tải trọng đó, ứng suất tương đương (N/mm2) của thiết bị chằng buộc phải không lớn hơn giá trị tính theo công thức dưới đây. Đăng kiểm có thể xem xem xét miễn giảm thiết bị chống nâng.

sF =

kl: Được tính bằng công thức dưới đây:

σF: Là ứng suất chảy trung bình phía trên hoặc ứng suất chảy quy ước của vật liệu (N/mm2)

e: Được lấy như sau:

0,75 nếu σF > 235 N/mm2

1,00 nếu σF235 N/mm2

Hình 2A/18.9 Lực nâng trên nắp khoang hàng

18.2.11 Cơ cấu đỡ nắp miệng khoang, cơ cấu bắt chặt, và kết cấu đỡ

Cơ cấu đỡ nắp miệng khoang, cơ cấu bắt chặt, và kết cấu đỡ mà là đối tượng áp dụng của các quy định ở 18.2 thì phải thỏa mãn các yêu cầu từ (1) đến (3) dưới đây:

(1) Để thiết kế các thiết bị chằng buộc nhằm ngăn chặn sự xê dịch, thì phải xét đến lực quán tính ngang tính bằng công thức dưới đây:

F = ma

m: Tổng khối lượng hàng hóa chằng buộc trên nắp và khối lượng của nắp miệng khoang;

a: Gia tốc tính bằng công thức dưới đây:

ax = 0,2g theo phương dọc;

ay = 0,5g theo phương ngang.

(2) Tải trọng thiết kế dùng để tính quy cách của cơ cấu bắt chặt phải không nhỏ hơn giá trị tính theo 18.2.4(2) và (1), lấy giá trị nào lớn hơn. Ứng suất trong cơ cấu bắt chặt phải thỏa mãn các tiêu chuẩn quy định ở 18.2.5-1(1).

(3) Các chi tiết của kết cấu đỡ nắp miệng khoang phải thỏa mãn quy định từ (a) đến (g) dưới đây:

(a) Áp suất bề mặt danh nghĩa (N/mm2) của nắp miệng khoang phải không lớn hơn giá trị tính bằng công thức dưới đây:

pnmax = dpn trong trường hợp tổng quát;

pnmax = 3pn đối với bề mặt đỡ bằng kim loại mà không chịu sự dịch chuyển tương đối;

d: Tính bằng công thức dưới đây, nếu d lớn hơn 3 thì d phải được lấy bằng 3

d =3,75 - 0,015L1;

dmin = 1,0 trong trường hợp tổng quát;

dmin = 2,0 đối với các trạng thái một phần tải;

L1: Chiều dài tàu (m) quy định ở 1.2.20 Phần 1A của Quy chuẩn. Tuy nhiên, L1 không cần lớn hơn 97% chiều dài đường nước chở hàng mùa hè;

pn: Được lấy theo Bảng 2A/18.10.

Bảng 2A/18.10 Áp suất bề mặt danh nghĩa cho phép

Vật liệu

pn trong trường hợp tải trọng gây ra bởi

Lực thẳng đứng

Lực nằm ngang

Thép làm kết cấu thân tàu

25

40

Thép được tôi cứng

35

50

Vật liệu dẻo trong thép

50

-

(b) Trong trường hợp phải tính đến sự dịch chuyển tương đối của bề mặt đỡ mà có độ lớn đáng kể, thì nên sử dụng vật liệu có đặc tính mài mòn và ma sát thấp.

(c) Phải trình các bản vẽ của cơ cấu đỡ. Trong các bản vẽ này, phải chỉ ra áp suất lớn nhất cho phép mà các nhà sản suất vật liệu cung cấp có liên quan đến ứng suất dài hạn.

(d) Nếu được Đăng kiểm chấp nhận, độ bền chống mài mòn thỏa đáng có thể được thử để chứng minh độ mài mòn của bề mặt đỡ không lớn hơn 0,3 mm một năm trong điều kiện khai thác với tổng khoảng cách dịch chuyển là 15.000 m mỗi năm.

(e) Không kể việc bố trí các cơ cấu bắt chặt thế nào, các cơ cấu đỡ phải có thể truyền lực ph dưới đây theo các hướng dọc và ngang.

pv: Lực đỡ thẳng đứng

m: Hệ số ma sát, nói chung được lấy bằng 0,5. Đối với vật liệu không phải là kim loại hoặc vật liệu có ma sát thấp, hệ số ma sát có thể được giảm nếu Đăng kiểm chấp nhận. Tuy nhiên, trong bất kì trường hợp nào, m không được nhỏ hơn 0,35.

(f) Ứng suất trong kết cấu đỡ phải thỏa mãn các tiêu chuẩn quy định ở 18.2.5-1(1).

(g) Đối với các kết cấu phụ trợ và các kết cấu liền kề với cơ cấu đỡ, mà các kết cấu đó có chịu các lực nằm ngang ph, thì phải xem xét đặc biệt tới độ bền mỏi.

18.2.12 Nắp miệng khoang bằng thép của tàu chở công-te-nơ

1 Đối với các tàu chở công-te-nơ mà có mạn khô lớn bất thường, gioăng và thiết bị chằng buộc của nắp miệng khoang bằng thép có thể được miễn giảm tùy từng trường hợp mà Đăng kiểm thấy hợp lý căn cứ vào yêu cầu của chủ tàu.

2 Biện pháp chằng buộc và cách ly các công-te-nơ chứa hàng nguy hiểm phải được Đăng kiểm xem xét.

18.2.13 Yêu cầu bổ sung đối với miệng khoang nhỏ trên boong hở phía mũi

Các miệng khoang nhỏ nằm trên boong hở phía trước 0,25L1 phải có đủ độ bền và độ kín thời tiết để ngăn tác động của sóng biển nếu chiều cao so với đường nước tải trọng thiết kế lớn nhất của boong hở tại khu vực những miệng khoang này nhỏ hơn 0,1L1 hoặc 22 m, lấy giá trị nhỏ hơn. Chiều dài L1 được quy định ở 13.2.1-1.

Chương 23

TRÁNG XI MĂNG VÀ SƠN

23.2 Sơn

23.2.2-1 được sửa đổi như sau:

23.2.2 Sơn bảo vệ các két chỉ dùng để dằn bằng nước biển và không gian mạn kép

1 Với két chỉ dùng để dằn bằng nước biển của tất cả các kiểu tàu có tổng dung tích không nhỏ hơn 500, hoạt động trên tuyến quốc tế và không gian trong mạn kép của tàu hàng rời chạy tuyến quốc tế có chiều dài từ 150 m trở lên quy định ở mục 29.10.1-2(1) phải thỏa mãn các yêu cầu của “Tiêu chuẩn đặc tính kỹ thuật đối với việc sơn bảo vệ các két chỉ dùng để dằn bằng nước biển của các kiểu tàu và không gian mạn kép của tàu hàng rời” (Tiêu chuẩn đặc tính kỹ thuật đối với việc sơn bảo vệ các két chỉ dùng để dằn bằng nước biển của IMO/ Nghị quyết sửa đổi MEPC.215(82) của IMO).

23.2.3 được bổ sung như sau:

23.2.3 Chống ăn mòn đối với các két dầu hàng

Chống ăn mòn cho các két dầu hàng phải áp dụng ở (1) hoặc (2) sau đây cho tàu chở dầu chạy tuyến quốc tế có trọng tải không nhỏ hơn 5.000 tấn:

(1) Sơn bảo vệ phải phù hợp theo “Tiêu chuẩn đặc tính kỹ thuật của lớp sơn bảo vệ đối với khoang dầu hàng của tàu dầu” (Tiêu chuẩn đặc tính kỹ thuật của lớp sơn bảo vệ đối với các két dầu hàng của IMO/ Thông tư MSC.288(87) của IMO và các sửa đổi); hoặc

(2) Các phương tiện thay thế phải phù hợp theo “Tiêu chuẩn đặc tính kỹ thuật của phương tiện thay thế chống ăn mòn đối với khoang dầu hàng của tàu dầu” (Tiêu chuẩn đặc tính kỹ thuật của phương tiện thay thế chống ăn mòn đối với các két dầu hàng của IMO/ Thông tư MSC.289(87) của IMO và các sửa đổi).

Chương 25

TRANG THIẾT BỊ

25.1 Thiết bị lái

25.1.7 Mối nối giữa trục lái và cốt bánh lái

25.1.7-2 được bổ sung mục (3) và sửa lại thứ tự như sau:

2 Mối nối kiểu côn

(1) Mối nối côn có hoặc không có hệ thống thủy lực (đầu phun dầu và ê cu thủy lực, v.v...) để tháo và lắp mối nối phải có độ côn theo đường kính từ 1:8 ~ 1:12 (xem Hình 2A/25.4).

Chiều dài l của đoạn côn lắp vào bánh lái và cố định bằng các ê cu hãm phải không nhỏ hơn 1,5 lần đường kính d0 ở đỉnh bánh lái. Trong trường hợp này, ở phần liên kết giữa trục lái và bánh lái phải có then. Kích thước của then phải thỏa mãn yêu cầu Đăng kiểm.

(2) Kích thước ê cu nêu ở (1) phải phù hợp với yêu cầu dưới đây, lấy giá trị nào lớn hơn (xem Hình 2A/25.4):

(a) Đường kính đỉnh ren: dg ³ 0,65d0 (mm);

(b) Chiều cao ê cu: hn ³ 0,6dg (mm);

(c) Đường kính ngoài của ê cu: dn ³ 1,2de hoặc 1,5dg (mm).

(3) Không phụ thuộc vào quy định ở (1) trên, nếu then được lắp giữa mối nối trục lái và bánh lái, và nó được coi là truyền mô mem xoắn bằng lực ma sát tại mối nối, thì việc tính toán then cũng như lực đẩy lên và chiều dài đẩy phải được Đăng kiểm xem xét.

(4) Mối nối côn có hoặc không có hệ thống thủy lực (đầu phun dầu và ê cu thủy lực v.v...) để tháo và lắp mối nối phải có độ côn theo đường kính từ 1:12 ~ 1:20 (xem Hình 2A/25.4).

Lực ép và chiều dài ép phải thỏa mãn yêu cầu Đăng kiểm.

(5) Ê cu cố định trục lái phải có cơ cấu hãm chắc chắn.

(6) Mối nối trục lái phải được bảo vệ tốt để chống ăn mòn.

Hình 2A/25.4 Mối nối côn

25.1.9 Ổ đỡ trục lái và chốt lái

25.1.9 -3 được sửa đổi như sau:

3 Khe hở ổ đỡ

Nếu ổ đỡ được làm bằng vật liệu kim loại thì khe hở phải không được nhỏ hơn + 1,0 (mm) theo hướng đường kính, trong công thức này dbs là đường kính trong của bạc (mm).

Nếu ổ đỡ làm bằng vật liệu phi kim loại thì khe hở được xác định thông qua việc xem xét đặc tính dãn nở nhiệt và phồng rộp của vật liệu. Trong mọi trường hợp, khe hở này phải không được lấy nhỏ hơn 1,5 mm theo hướng đường kính của ổ đỡ. trừ khi nhà sản xuất đưa ra khuyến cáo khe hở nhỏ hơn và có tài liệu bằng chứng thỏa mãn trong hoạt động với việc giảm khe hở.

25.2 Trang thiết bị

25.2.1-7 được sửa đổi như sau:

25.2.1 Neo, xích neo và dây chằng buộc

7 Hầm xích

(1) Hầm xích bao gồm cả ống dẫn xích phải kín nước đến tận boong thời tiết và phải có phương tiện thoát nước;

(2) Hầm xích phải được phân chia bằng vách ngăn dọc tâm;

(3) Nếu đặt phương tiện tiếp cận, thì phải đóng kín bằng nắp đậy chắc chắn và được xiết chặt bằng các bu lông xiết chặt;

(4) Nếu đặt phương tiện tiếp cận đến ống dẫn xích neo hoặc thùng xích ở dưới boong thời tiết, thì nắp tiếp cận và thiếp bị cố định phải thỏa mãn yêu cầu của Đăng kiểm. Tai hồng và/hoặc bu lông bản lề là không được dùng như là cơ cấu cố định cho nắp tiếp cận;

(5) Các ống dẫn xích neo phải có thiết bị đóng kín cố định để giảm tối đa nước lọt vào hầm xích.

Chương 27

TÀU DẦU

27.7 Các chi tiết kết cấu

27.7.4 được bổ sung như sau:

27.7.4 Kết cấu đỡ của két lăng trụ độc lập

Bố trí và quy cách của kết cấu đỡ của các két lăng trụ độc lập phải do Đăng kiểm quy định.

Chương 29

TÀU HÀNG RỜI

29.1 Quy định chung

29.1.1 được sửa đổi như sau

29.1.1 Phạm vi áp dụng

1 Kết cấu và trang thiết bị của những tàu được thiết kế để đăng ký là “Tàu hàng rời” phải theo những yêu cầu của Chương này hoặc các yêu cầu tương đương.

2 Ngoài những yêu cầu đặc biệt của Chương này thì các yêu cầu chung về kết cấu và trang thiết bị của tàu thép phải được áp dụng cho tàu hàng rời.

3 Những yêu cầu của Chương này được áp dụng đối với kết cấu của những tàu có hình dạng thông thường, có một boong, buồng máy ở đuôi tàu, có két hông, két đỉnh mạn, có đáy đôi ở dưới khoang hàng, và có hệ thống kết cấu dọc ở boong và đáy.

4 Những tàu có kết cấu khác với quy định nói trên và những tàu mà những yêu cầu của Chương này không thể áp dụng được, phải thỏa mãn yêu cầu của Đăng kiểm.

Chương 30

TÀU CÔNG-TE-NƠ

30.2 Độ bền dọc

30.2.3 được bổ sung như sau:

30.2.3 Độ bền mỏi

Đối với dầm dọc đáy, dầm dọc mạn, các góc miệng khoang, thành dọc miệng khoang, và các vùng tập trung ứng suất như là tấm góc ở phía trước các khoang, phải quan tâm thích đáng đến độ bền mỏi.

30.3 Kết cấu đáy đôi

30.3.1 Quy định chung

30.3.1-3 đến -4 được bổ sung như sau:

1 Kết cấu của đáy đôi trong khoang chịu tải trọng do công-te-nơ quá mức phải theo yêu cầu ở 30.3. Nếu không có quy định nào khác ở 30.3, kết cấu này cũng phải phù hợp với yêu cầu ở Chương 4.

2 Trong đáy đôi phải đặt các sống phụ hoặc đà ngang đặc ở dưới những đế góc của công-te-nơ, hoặc đáy đôi phải được kết cấu sao cho chịu được tải trọng từ các công-te-nơ.

3 Tùy theo loại và kích thước của két, nếu là két sâu thì chiều dày của các sống, các thanh chống, các mã mút và tôn vách trong không gian đáy đôi phải theo yêu cầu ở 12.1.4. Tuy nhiên, khi áp dung yêu cầu trong 12.1.4 thì chiều dày có thể được giảm 1 mm theo yêu cầu chiều dày trong Bảng 2A/12.1.

4 Chiều dày tôn bao đáy và tôn đáy trên trong không gian đáy đôi đối với không gian trống, két dầu đốt v.v…mà không chứa nước biển trong quá trình khai thác có thể được giảm 0.5 mm theo yêu cầu chiều dày ở 30.3.

30.3.2 Dầm dọc

30.3.2-1 được sửa đổi như sau:

1 Mô đun chống uốn tiết diện của dầm dọc đáy dưới Z phải không nhỏ hơn trị số tính theo công thức sau:

 (cm3)

Trong đó:

C: Hệ số được cho dưới đây:

1,0: Nếu ở giữa khoảng cách của các đà ngang đáy không có thanh chống quy định ở 30.3.3.

0,625: Nếu ở giữa khoảng cách của các đà ngang đáy có thanh chống quy định ở 30.3.3.

Tuy nhiên, nếu chiều rộng của nẹp đứng đặt ở đà ngang đáy và chiều rộng của thanh chống là đặc biệt lớn thì hệ số C có thể được giảm thích đáng.

h1: Được cho ở (a) hoặc (b)

(a) Vùng 0,3 L kể từ mũi tàu: h1 =  (17 - 20C'b)(1- x)

(b) Các vùng khác, trừ vùng (a): 0

C’b: Hệ số béo thể tích. Tuy nhiên, nếu Cb lớn hơn 0,85 thì lấy Cb bằng 0,85.

x: Được cho theo công thức sau đây:

X: Khoảng cách từ mũi tàu đối với tôn mạn (m).

Tuy nhiên, nếu X < 0,1l="" thì="" lấy="" x="0,1L" và="" nếu="" x=""> 0,3L thì lấy X = 0,3L.

fB: Tỷ số mô đun chống uốn của tiết diện ngang thân tàu trên cơ sở thép thường yêu cầu ở Chương 13 chia cho mô đun chống uốn thực của tiết diện ngang thân tàu lấy đối với đáy;

K: Hệ số phụ thuộc vào cấp thép, bằng 1,0 đối với thép thường, đối với thép có độ bền cao lấy theo 1.1.7-2(1);

L’: Chiều dài tàu (m). Tuy nhiên, nếu L lớn hơn 230 mét thì phải được lấy L’ bằng 230 mét;

y: Khoảng cách nằm ngang đo từ đường tâm tàu đến dầm dọc đang xét;

l: Khoảng cách giữa các đà ngang đặc (m);

S: Khoảng cách giữa các dầm dọc (m).

30.3.2-2 được sửa đổi như sau:

2 Mô đun chống uốn tiết diện của dầm dọc đáy trên Z phải không nhỏ hơn trị số tính theo công thức sau. Tuy nhiên, Mô đun chống uốn của tiết diện dầm dọc đáy trên phải không nhỏ hơn 75% mô đun chống uốn của tiết diện quy định cho dầm dọc đáy dưới ở vùng đó.

Z = 100C1C2Shl2 (cm3)

Trong đó:

C1: Hệ số xác định theo công thức sau, tuy nhiên, đối với h2 và h3 thì C1 =;

C1 = , , Tuy nhiên, C1 phải không nhỏ hơn

a: Được tính theo công thức sau:

fB và K: Như quy định ở -1.

z: Khoảng cách thẳng đứng đo từ mặt trên tôn giữa đáy đến mặt dưới của tôn đáy trên (m);

zB: Khoảng cách thẳng đứng đo từ mặt trên tôn giữa đáy đến trục trung hòa nằm ngang của tiết diện ngang thân tàu (m);

C2: Xác định theo Bảng 2A/30.1;

S: Khoảng cách của các dầm dọc (m);

h: h1, h2 và h3 dưới đây, tuy nhiên, nếu đáy đôi là khoang trống thì h lấy bằng h1;

h1: Khoảng cách thẳng đứng từ trung điểm của khoảng cách giữa mặt dưới tôn đáy trên và đỉnh ống tràn (m);

h2: Xác định theo công thức sau:

h2 = 0,85(h1 + Dh) (m)

Dh: Xác định theo công thức sau:

Dh = (lt - 10) + 0,25 (bt - 10) (m)

lt: Chiều dài két (m)

Khoảng cách này phải không nhỏ hơn 10 mét.

bt: Chiều rộng két (m)

Khoảng cách này phải không nhỏ hơn 10 mét.

h3: Trị số bằng 0,7 lần khoảng cách thẳng đứng từ nóc két đang xét đến điểm 2,0 mét phía trên đỉnh ống tràn.

l: Khoảng cách của các sống (m);

Bảng 2A/30.1 đến Bảng 2A/30.3 được đánh lại thành Bảng 2A/30.2 đến Bảng 2A/30.4, và Bảng 2A/30.1 được bổ sung như sau:

Bảng 2A/30.1 Trị số của C2

Mút kia

Một mút

Liên kết cứng bằng mã

Liên kết mềm bằng mã

Được đỡ bởi sống hoặc hàn tựa

Liên kết cứng bằng mã

0,7

1,15

0,85

Liên kết mềm bằng mã

1,15

0,85

1,30

Được đỡ bởi sống hoặc hàn tựa

0,85

1,30

1,00

Chú thích:

“Liên kết cứng bằng mã” là liên kết bằng mã của nẹp với đáy trên hoặc với một nẹp có độ bền tương đương gắn với tấm mép của các cơ cấu kề cận, hoặc liên kết có độ bền tương đương (Xem Hình 2A/11.1(a) của Quy chuẩn).

“Liên kết mềm bằng mã” là liên kết bằng mã của nẹp với các cơ cấu ngang như xà boong, sườn, hoặc cơ cấu tương tự (Xem Hình 2A/11.1(b) của Quy chuẩn).

30.3.3 được sửa đổi như sau:

30.3.3 Thanh chống thẳng đứng

Nếu có đặt thanh chống thẳng đứng thì diện tích tiết diện A của nó phải không nhỏ hơn trị số tính theo công thức sau đây:

A = 0,9CKSb(d + 0,026L') (cm2)

Trong đó:

C: Hệ số tính theo công thức sau đây. Tuy nhiên, trong mọi trường hợp, C phải không nhỏ hơn 1,43:

K: Như quy định ở 30.3.2-1.

Trong đó:

ls: Chiều dài thanh chống (m);

k: Bán kính quán tính tối thiểu của tiết diện thanh chống tính theo công thức sau đây:

Trong đó:

I: Mô men quán tính tối thiểu của tiết diện thanh chống (cm4);

A: Diện tích tiết diện của thanh chống (cm2).

S: Khoảng cách giữa các dầm dọc (m).

b: Chiều rộng của diện tích đỡ bởi thanh chống (m).

30.3.4 được sửa đổi như sau:

30.3.4 Chiều dày của tôn đáy trên

1 Chiều dày của tôn đáy trên phải theo yêu cầu ở 4.5.1-1. Tuy nhiên, khi áp dụng công thức thứ hai của yêu cầu đó, h phải được tính theo công thức:

1,13(d - d0)

Trong đó:

d0: Chiều cao tiết diện sống chính (m).

Ngoài yêu cầu ở -1. Chiều dày t của tôn đáy trên phải không nhỏ hơn trị số tính theo công thức sau:

t = 3,6CS + 3,0 (mm)

Trong đó:

S: Khoảng cách giữa các nẹp vách (m);

h: Như quy định ở 30.3.2-2;

K: Như quy định ở 30.3.2-1;

C: Hệ số xác định theo công thức sau tùy thuộc hệ thống gia cường tôn đáy trên, tuy nhiên, đối với h2 và h3 thì C được lấy bằng 1,0.

(a) Hệ thống ngang:

Trong đó:

a: Như quy định ở 30.3.2-2.

(b) Hệ thống dọc:

Trong đó:

a: Như quy định ở 30.3.2-2.

Nhưng C phải không nhỏ hơn 1,0.

3 Tôn đáy trên tiếp xúc với đế góc của công-te-nơ phải được gia cường bằng tấm kép hoặc bằng một biện pháp thích hợp khác.

30.3.5 được bổ sung như sau:

30.3.5 Tôn bao đáy

1 Chiều dày t của tôn bao đáy phải không nhỏ hơn trị số tính theo yêu cầu (1) và (2) sau đây hoặc theo yêu cầu ở 4.5.5, lấy trị số nào lớn hơn. Tuy nhiên, khi áp dụng yêu cầu ở 4.5.5 thì không cần thiết áp dụng yếu cầu ở 14.3.4.

(1) Ở những tàu kết cấu theo hệ thống ngang, chiều dày tôn bao đáy phải không nhỏ hơn trị số tính theo công thức sau:

 (mm)

Trong đó:

S: Khoảng cách giữa các sườn ngang (m);

L’,y,h1: Như quy định ở 30.3.2-1;

C1:Hệ số được cho như sau:

1,0 nếu L ≤ 230 m

1,07 nếu L ≤ 400 m

Với các trị số trung gian của L, hệ số C1 được xác định theo phép nội suy tuyến tính.

C2: Hệ số được cho như sau:

x: Được cho theo công thức sau đây:

X: Khoảng cách từ mũi tàu đến phần đang xét, đối với tôn mạn ở phía trước của sườn giữa, hoặc khoảng cách từ đuôi tàu đến phần đang xét, đối với tôn mạn ở phía sau sườn giữa (m). Tuy nhiên, nếu X < 0,1l="" thì="" lấy="" x="0,1L" và="" nếu="" x=""> 0,3L thì lấy X = 0,3L.

(2) Ở những tàu kết cấu theo hệ thống dọc, chiều dày tôn mạn phải không nhỏ hơn trị số tính theo công thức sau:

 (mm)

Trong đó:

S: Khoảng cách giữa các sườn dọc (m);

L’,C1,h1: Như quy định ở (1);

C2: Hệ số được cho như sau, nhưng phải không nhỏ hơn

x: Như quy định ở (1).

2 Ngoài các yêu cầu ở -1, chiều dày t của tôn bao đáy phải không nhỏ hơn trị số tính theo công thức sau:

 (mm)

L’: Chiều dài tàu (m). Tuy nhiên, nếu L lớn hơn 330 mét thì phải được lấy L’ bằng 330 mét;

K: Như quy định ở 30.3.2-1.

3 Chiều rộng và chiều dày của dải tôn giữa đáy phải theo các yêu cầu ở 14.2.1. Tuy nhiên, khi áp dụng yêu cầu ở 14.2.1-2, “14.3.4” được lấy bằng “30.3.5”.

30.4 Kết cấu mạn kép

30.4.1 được sửa đổi như sau:

30.4.1 Quy định chung

1 Ở khoang hàng, kết cấu mạn phải cố gắng là kết cấu mạn kép và phải được gia cường bằng các sống ngang mạn và sống dọc mạn đặt trong mạn kép.

2 Kết cấu mạn kép trong khoang chịu tải trọng do công-te-nơ phải theo các yêu cầu ở 30.4. Nếu không có quy định nào khác ở 30.4, kết cấu này cũng phải phù hợp với yêu cầu ở Chương 11.

3 Nếu mạn kép được dùng làm két sâu thì kết cấu mạn kép phải theo yêu cầu ở Chương 12 trừ khi có quy định riêng ở 30.4..

4 Tùy theo loại và kích thước của két, nếu là két sâu thì chiều dày của các sống, các thanh chống, các mã mút và tôn vách trong không gian mạn kép phải theo yêu cầu ở 12.1.4. Tuy nhiên, khi áp dung yêu cầu trong 12.1.4 thì chiều dày có thể được giảm 1 mm theo yêu cầu chiều dày trong Bảng 2A/12.1.

5 Khi áp dụng các yêu cầu ở -2 đến -4, chiều dày tôn mạn và tôn mạn kép trong không gian mạn kép đối với không gian trống, két dầu đốt v.v…, mà không chứa nước biển trong quá trình khai thác có thể được giảm 0.5 mm theo yêu cầu trong mỗi quy định tương ứng.

6 Các sống dọc mạn phải được đặt theo các khoảng cách thích hợp có xét đến chiều sâu của khoang. Sống ngang mạn phải được đặt trong mặt sườn có đà ngang đặc của đáy đôi.

7 Nếu ở vùng hông chiều rộng của mạn kép thay đổi thì kích thước các cơ cấu của mạn kép phải thỏa mãn yêu cầu của Đăng kiểm.

8 Nếu có các kết cấu đỡ hữu hiệu các kết cấu boong và kết cấu mạn được đặt trong vùng giữa khoang thì các yêu cầu ở 30.4 có thể được thay đổi thích đáng.

9 Nếu chiều cao từ đường nước chở hàng thiết kế cực đại đến boong tính toán là đặc biệt lớn thì kích thước cơ cấu phải thỏa mãn yêu cầu của Đăng kiểm.

10 Ở chỗ mà tôn mạn trong liên kết với tôn đáy trên phải quan tâm tránh hiện tượng tập trung ứng suất.

11 Ở đoạn đầu và đoạn cuối của kết cấu mạn kép phải quan tâm thích đáng đến sự liên tục của kết cấu và độ bền.30.4.2 được sửa đổi như sau:

30.4.2 Sống ngang mạn và sống dọc mạn

1 Chiều dày của sống ngang mạn phải không nhỏ hơn trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

t1 = 0,083 (d + 0,038L') + 2,5 (mm)

 (mm)

 (mm)

Trong đó:

C: Được tính theo công thức: C = (C1 + bTC2)C3

C1 và C2: Được lấy theo Bảng 2A/30.2 phụ thuộc trị số h/lH. Với các trị số trung gian của h/lH thì C1 và C2 được tính theo phép nội suy tuyến tính.

h: Khoảng cách thẳng đứng từ mặt đáy trên đến boong tính toán đo ở mạn (m).

lH: Chiều dài của khoang (m).

Bảng 2A/30.2 Các hệ số C1 và C2

h/lH

0,5

0,75

1,00

1,25

1,50

³ 1,75

C1

0,18

0,21

0,24

0,25

0,26

0,27

C2

0,05

0,08

0,09

0,10

0,11

0,12

bT: Tính theo công thức sau đây:

d0: Chiều cao tiết diện sống chính đáy (m).

d1: Chiều cao tiết diện sống ngang mạn (m). Tuy nhiên, nếu bản thành được gắn những nẹp đặt theo chiều dài của sống thì d1 trong các công thức để tính t1 và t2 có thể được lấy bằng khoảng cách giữa các nẹp.

C3: Tính theo công thức sau đây nhưng không được nhỏ hơn 0,2: C3 = 1 - 1,8

Trong đó, y là khoảng cách từ mút dưới của h đến vị trí đang xét (m).

K: Như quy định ở 30.3.2-1.

S: Chiều rộng của diện tích được đỡ bởi sống ngang mạn (m).

a: Chiều cao của các lỗ khoét ở vị trí đang xét (m).

L’: Chiều dài của tàu. Tuy nhiên, nếu L lớn hơn 230 mét thì lấy L’ bằng 230 mét.

k: Hệ số lấy theo Bảng 2A/30.2 phụ thuộc vào tỷ số của khoảng cách S1 (m) của các nẹp đặt theo phương chiều cao tiết diện của sống ở bản thành của sống ngang mạn và d1. Với các trị số trung gian của S1/d1 trị số của k được tính theo phép nội suy tuyến tính.

S2: S1 hoặc d1, lấy trị số nào nhỏ hơn.

Tuy nhiên, t3 có thể được xác định bằng phương pháp phân tích phù hợp khác để chống lại độ mất ổn định nén của sống.

Bảng 2A/30.3 Hệ số k

S1/d1

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,5

³ 2,0

k

60,0

40,0

26,8

20,0

16,4

14,4

13,0

12,3

11,1

10,2

2 Chiều dày của sống dọc mạn phải không nhỏ hơn trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

t1 = 0,083 (d + 0,038L') + 2,5 (mm)

 (mm)

 (mm)

Trong đó:

C: Được tính theo công thức: C = (C1 - bLC2)C3

C1 và C2: Được lấy theo Bảng 2A/30.4 phụ thuộc trị số h/lH. Với các trị số trung gian của h/lH thì C1 và C2 được tính theo phép nội suy tuyến tính.

Bảng 2A/30.4 Các hệ số C1 và C2

h/lH

0,5

0,75

1,00

1,25

³ 1,50

C1

0,20

0,24

0,26

0,26

0,26

C2

0,07

0,05

0,03

0,01

0,00

bL:Tính theo công thức sau đây:

lH, h, d0 và L’: Như quy định ở -1.

d1: Chiều cao tiết diện của sống dọc mạn (m). Tuy nhiên, nếu tấm thành được gắn nẹp theo phương chiều dài của sống thì d1 trong các công thức tính t1 và t3 có thể được lấy bằng chiều cao được phân chia bởi các nẹp đó.

C3: Được tính theo công thức sau đây:

x: Khoảng cách từ mút của lH đến vị trí đang xét (m).

K: Như quy định ở 30.3.2-1.

S: Chiều rộng của diện tích được đỡ bởi sống dọc mạn (m).

a: Chiều cao của các lỗ khoét tại vị trí đang xét (m).

k: Hệ số lấy theo Bảng 2A/30.2 phụ thuộc tỷ số khoảng cách S1 (m) của các nẹp đặt theo phương chiều cao tiết diện của sống ở bản thành của sống dọc mạn, chia cho d1. Với các trị số trung gian của S1/d1, trị số k được tính theo phép nội suy tuyến tính.

S2: S1 hoặc d1, lấy trị số nào nhỏ hơn.

Tuy nhiên, t3 có thể được xác định bằng phương pháp phân tích phù hợp khác để chống lại độ mất ổn định nén của sống.

30.4.3 được sửa đổi như sau:

30.4.3 Kết cấu mạn trong

Nếu mạn kép được dùng làm két sâu để chứa nước thì chiều dày của tôn mạn trong và mô đun chống uốn của tiết diện nẹp dọc phải không nhỏ hơn các trị số tương ứng tính theo các công thức sau đây:

(1) Chiều dày của tôn mạn trong:

3,6CS + 2,0 (mm)

Trong đó:

S: Khoảng cách giữa các nẹp (m).

h: h1, h2 và h3 dưới đây, tuy nhiên, nếu đáy đôi là khoang trống thì h lấy bằng h1;

h1: Khoảng cách thẳng đứng từ mép dưới của tôn vách đang xét đến trung điểm của khoảng cách từ nóc két đến đỉnh ống tràn (m);

h2: Xác định theo công thức sau:

h2 = 0,85 (h1 + Dh) (m)

Dh: Xác định theo công thức sau:

Dh = (lt - 10) + 0,25 (bt - 10) (m)

lt: Chiều dài két (m)

Khoảng cách này phải không nhỏ hơn 10 mét.

bt: Chiều rộng két (m)

Khoảng cách này phải không nhỏ hơn 10 mét.

h3: Trị số bằng 0,7 lần khoảng cách thẳng đứng từ mép dưới của tôn vách đang xét đến điểm 2,0 mét phía trên đỉnh ống tràn.

C: Hệ số được tính như sau, tùy thuộc hệ thống gia cường tôn mạn trong, tuy nhiên, đối với h2 và h3 thì C được lấy bắng 1,0.

(a) Hệ thống ngang:

Trong đó:

a: Trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

 nếu z ≤ zB

 nếu z > zB

fB: Như quy định ở 30.3.2-1;

z: Khoảng cách thẳng đứng từ mặt trên của tôn giữa đáy đến cạnh dưới của tấm tôn mạn trong (m);

zB: Như quy định ở 30.3.2-2;

fD: Tỷ số của mô đun chống uốn của tiết diện ngang thân tàu trên cơ sở thép thường yêu cầu ở Chương 13 chia cho mô đun chống uốn thực của tiết diện ngang thân tàu lấy đối với boong tính toán;

Z': Trị số lớn hơn trong các trị số quy định ở 13.2.3 (5) (a) hoặc (b);

MH: Được cho theo công thức sau đây:

MH = 0,45C1L2d(Cb + 0,05)CH

C1: Được cho theo công thức sau đây:

 nếu L1 300 mét

C1 = 10,75 nếu 300 mét <>1 350 mét

 nếu L1 > 350 mét

L1: Chiều dài của tàu quy định ở 1.2.20 Phần 1A hoặc 0,97 lần chiều dài đo theo đường nước chở hàng thiết kế lớn nhất, lấy trị số nào nhỏ hơn (m).

CH: Hệ số, được lấy theo Bảng 2A/30.5, phụ thuộc vào tỷ số L trên x, trong đó x là khoảng cách từ mút sau của L tới tiết diện đang xét, Với các trị số trung gian được xác định theo phép nội suy tuyến tính.

IH: Mô men quán tính (cm4) tiết diện ngang đang xét lấy đối với trục trung hòa thẳng đứng của mặt cắt ngang đang xét.

yH: Khoảng cách nằm ngang từ trục trung hòa thẳng đứng tới vị trí đang xét (m).

(b) Hệ thống dọc:

Trong đó, α như quy định ở (a);

Nhưng C phải không nhỏ hơn 1,0.

(2) Mô đun chống uốn của tiết diện nẹp dọc gia cường tôn mạn trong:

Z = 100C1C2Shl2 (cm3)

Trong đó:

C1: Hệ số xác định theo công thức sau, tuy nhiên, đối với h2 và h3 thì C1 = ;

C1 = , Tuy nhiên, C1 phải không nhỏ hơn

α: Như quy định ở (a);

C2: Như quy định ở 30.3.2-2;

S: Khoảng cách giữa các nẹp dọc (m);

h: Như quy định ở (a). Tuy nhiên, ở đây “mép dưới của tôn vách đang xét” phải được thay là “trung điểm của nẹp đang xét”;

l: Khoảng cách giữa các sống (m).

Bảng 2A/30.5 được sửa đổi như sau:

Bảng 2A/30.5 Hệ số CH

x/L

0,0

0,4

0,7

1,0

CH

0,0

1,0

1,0

0,0

30.4.5 được bổ sung như sau:

30.4.5 Tôn mạn

1 Tôn mạn ở dưới boong tính toán phải theo yêu cầu ở 30.4.5. Nếu không có quy định nào khác ở 30.4.5, Tấm tôn này cũng phải phù hợp với yêu cầu ở Chương 14.

2 Chiều dày t của tôn mạn, trừ tôn mép mạn, yêu cầu ở 14.3.3 phải thỏa mãn các yêu cầu ở và (2) sau đây cùng với các yêu cầu ở 13.3.1 và 13.3.2.

(1) Ở những tàu kết cấu theo hệ thống ngang, chiều dày của tôn mạn phải không nhỏ hơn trị số tính theo công thức sau đây:

 (mm)

Trong đó:

S: Khoảng cách giữa các sườn ngang (m);

L’,C1 và h1: Như quy định ở 30.3.5-1(1);

z’: Khoảng cách thẳng đứng đo từ mặt trên tôn giữa đáy đến cạnh trên của cung hông ở đoạn giữa tàu. Cạnh trên của cung hông là điểm cuối của đoạn cong ở cung hông trên tôn mạn (m);

C2: Hệ số được cho như sau:

K: Như quy định ở 30.3.2-1.

a: Được tính theo công thức sau, lấy trị số nào lớn hơn:

zB: Như quy định ở 30.3.2-2.

z: Khoảng cách thẳng đứng từ mặt trên của tôn giữa đáy đến cạnh dưới của tấm tôn mạn đang xét (m);

fB: Như quy định ở 30.3.2-1;

MH, IH và yH: Như quy định ở 30.4.3(1)(a);

x: Như quy định ở 30.3.5-1(1).

(2) Ở những tàu kết cấu theo hệ thống dọc, chiều dày tôn mạn phải không nhỏ hơn trị số tính theo công thức:

 (mm)

Trong đó:

S: Khoảng cách giữa các sườn dọc (m).

L’,C1 và h1: Như quy định ở (1)

C2: Hệ số được tính theo công thức sau đây, nhưng trong mọi trường hợp phải không nhỏ hơn :

K, a và x: Như quy định ở (1)

3 Ngoài yêu cầu ở -2, chiều dày t của tôn mạn ở dưới boong tính toán phải không nhỏ hơn giá trị yêu cầu ở 30.3.5-2.

30.4.6 được bổ sung như sau:

30.4.6 Dầm dọc mạn

1 Mô đun chống uốn Z của tiết diện của dầm dọc mạn dưới boong mạn khô phải không nhỏ hơn trị số tính theo yêu cầu (1) và (2) sau đây, lấy trị số nào lớn hơn:

(1) Z = 90CShl2 (cm3)

Trong đó:

S: Khoảng cách giữa các dầm dọc (m);

l: Khoảng cách giữa các sống (m);

h: Khoảng cách thẳng đứng từ dầm dọc mạn đang xét đến điểm ở d + 0,038L’+h1 cao hơn mặt tôn giữa đáy (m);

h1, K và L: Như quy định ở 30.3.2-1;

C: Hệ số tính theo các công thức sau đây:

C = . Tuy nhiên, C1 phải không nhỏ hơn

α: Trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

a = 15,5fB nếu z ≤ zB

a = 15,5fD  nếu z > zB

z: Khoảng cách thẳng đứng từ mặt trên của tôn giữa đáy đến dầm dọc đang xét (m).

zB: Như quy định ở 30.3.2-2.

fB, fD, Z’: Như quy định ở 30.4.3(1)(a).

MH, IH, yH: Như quy định ở 30.4.3(1)(a).

(2) Z = 2,9KSl2 (cm3)

K, L’, S và l: Như quy định ở (2).

2 Nếu mạn kép được dùng làm két sâu để chứa nước thì mô đun chống uốn Z của tiết diện của dầm dọc mạn dưới boong mạn khô phải theo yêu cầu ở 30.4.3(2).

30.6 Kết cấu boong

30.6.1 được sửa đổi như sau:

30.6.1 Boong ở bên trong đường các miệng khoét boong

Quy cách của các cơ cấu boong ở bên trong đường các miệng khoét boong liên quan đến biến dạng uốn trong mặt phẳng của boong phải không nhỏ hơn trị số tính toán theo các công thức sau đây. Khi tính toán mô đun chống uốn và mô men quán tính của tiết diện, phần boong ở bên trong đường các miệng khoét boong phải được coi là tấm thành và thành ngang đầu miệng khoang được coi là tấm mép. Nếu có những kết cấu hộp và kết cấu tương tự thì số hạng thứ hai trong công thức chiều dày tôn boong phải được lấy bằng 5,0.

(1) Chiều dày tôn boong (kể cả tấm đáy của kết cấu hộp):

t = 0,00417C1K+2,5 (mm)

Trong đó:

K: Như quy định ở 30.3.2-1;

lv: Khoảng cách từ mặt tôn đáy trên đến boong vách đo ở đường tâm tàu (m);

lc: Chiều rộng của miệng khoang (m). Tuy nhiên, nếu có hai hoặc nhiều dãy miệng khoang thì phải lấy chiều rộng của miệng khoang rộng nhất;

wc: Chiều rộng của boong ở trong đường các miệng khoét boong (m);

C1: Được lấy theo Bảng 2A/30.6 theo trị số α. Với các trị số trung gian của α, trị số của C1 được xác định theo phép nội suy tuyến tính.

Bảng 2A/30.6 Các hệ số C1 và C2

α

0,5

³ 1,50

C1

C2

1,00

0,50

0,37

0,10

α: Được xác định theo công thức sau:

0,5lc

S: Khoảng cách các sống đứng của vách ngang (m);

Iv: Mô men quán tính của tiết diện sống đứng của vách ngang (cm4);

Ic: Mô men quán tính của tiết diện boong ở trong đường miệng khoét boong (cm4).

(2) Mô đun chống uốn của tiết diện:

Z = 1,43C2Kl2vl2c (cm3)

Trong đó:

C2: Được cho ở Bảng 2A/30.6 phụ thuộc trị số α. Với các trị số trung gian của a, trị số C2 được xác định theo phép nội suy tuyến tính;

a, lv và lc: Như quy định ở (1).

(3) Mô men quán tính của tiết diện:

I = 0,38 (cm4)

Trong đó:

S, Iv, Ic Iv: Như quy định ở (1).

Chương 33

PHƯƠNG TIỆN TIẾP CẬN

33.2 Các yêu cầu riêng đối với các tàu dầu và tàu hàng rời

33.2.3 Phương tiện tiếp cận các khoang

33.2.3-4(4) được sửa đổi như sau:

4 Với các tàu dầu, các thang tiếp cận tới các khoang dầu hàng và các không gian khác trong khu vực hàng hóa (trừ các két ở mút trước) phải phù hợp với yêu cầu sau đây.

(1) Nếu có hai miệng khoang hoặc lỗ chui và thang để tiếp cận như quy định ở -1(1) trên thì ít nhất một thang phải là thang nghiêng. Tuy nhiên, phần trên cùng cạnh lối vào của thang phải thẳng đứng phù hợp với quy định ở -3 trên.

(2) Nếu các thang không yêu cầu phải là thang nghiêng như quy định ở (1) trên thì thang có thể là dạng thang đứng. Nếu khoảng cách theo phương đứng lớn hơn 6 m thì thang đứng phải được nối với một hoặc nhiều chiếu nghỉ đặt cách nhau không quá 6 m theo phương đứng và nằm ở một phía của cầu thang. Phần trên cùng cạnh lối vào của thang phải phù hợp với quy định ở -3 trên.

(3) Nếu có miệng khoang hoặc lỗ chui và thang tiếp cận như quy định ở -1(2) trên thì thang nghiêng phải được bố trí phù hợp với quy định ở (1) trên.

(4) Trong các khoang chiều rộng nhỏ hơn 2,5 m, việc tiếp cận trong khoang có thể thực hiện bằng các thang đứng nối với một hay nhiều chiếu nghỉ đặt cách nhau không quá 6 m theo phương đứng và nằm ở một phía của thang. Các phần liền kề của thang phải cách nhau về một bên ít nhất là bằng chiều rộng của thang. Phần trên cùng cạnh lối vào của thang phải phù hợp với quy định ở -3 trên.

(5) Việc tiếp cận không gian từ boong đến đáy đôi có thể thực hiện bằng thang đứng đi qua một đường hầm thẳng đứng. Khoảng cách thẳng đứng từ boong tới chiếu nghỉ, khoảng cách giữa các chiếu nghỉ, hoặc khoảng cách từ chiếu nghỉ đến đáy két nói chung phải không lớn hơn 6 m trừ khi được Đăng kiểm chấp nhận riêng.

33.2.5 Đặc tính quy định đối với phương tiện tiếp cận và thang

33.2.5-4 được sửa đổi như sau:

1 Các phương tiện tiếp cận cố định, nói chung, phải liền với kết cấu thân tàu, do vậy đảm bảo rằng rất chắc chắn. Nếu được Đăng kiểm chấp nhận các phương tiện này là một phần của kết cấu thân tàu, các yêu cầu về vị trí của các phương tiện tiếp cận nêu ở 33.2.3 và/hoặc 33.2.4 có thể được thay đổi thích hợp.

2 Các lối đi bằng thang máy tạo thành một bộ phận của phương tiện tiếp cận, nếu bố trí, phải có chiều rộng bên trong tối thiểu là 600 mm, trừ khi lối đi này để đi vòng quanh thành đứng của cơ cấu thì chiều rộng bên trong tối thiểu có thể là 450 mm, và phải có lan can bảo vệ ở cạnh hở trên suốt chiều dài của lối đi.

3 Các kết cấu nằm nghiêng nếu được đặt trên một phần của phương tiện tiếp cận thì phải có kết cấu chống trượt.

4 Các lối đi bằng thang máy tạo thành một bộ phận của phương tiện tiếp cận cố định phải được bố trí lan can bảo vệ có chiều cao là 1.000 mm, gồm tay vịn và thanh trung gian có chiều cao tối thiểu là 500 mm được kết cấu chắc chắn, có các cột đặt cách nhau không lớn hơn 3 m ở phía hở ra ngoài. Cột chống lan can phải được liên kết với phương tiện tiếp cận cố định.



Phần 2B

KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU DÀI 20 MÉT ĐẾN DƯỚI 90 MÉT

Chương 1

QUY ĐỊNH CHUNG

1.1 Phạm vi áp dụng và thay thế tương đương

1.1.3 được sửa đổi như sau:

1.1.3 Các tàu có hình dáng và tỷ số kích thước khác thường hoặc tàu dùng để chở hàng đặc biệt

1 Đối với các tàu có hình dáng và tỉ số kích thước khác thường hoặc tàu dùng để chở hàng đặc biệt, những quy định có liên quan đến kết cấu thân tàu, trang thiết bị, bố trí và kích thước cơ cấu sẽ được quy định riêng dựa trên những nguyên tắc chung của Phần này thay cho những quy định ở Phần này.

2 Các phần kết cấu thân tàu dự định cho chở hàng có độ ẩm mà chúng vượt quá giới hạn ẩm để vận chuyển phải phù hợp với các quy định tại Phần này. Ngoài ra, các yêu cầu riêng để tính toán phải được Đăng kiểm xem xét.

1.3 Vật liệu, kích thước, mối hàn và liên kết mút của cơ cấu

1.3.1 Vật liệu

Bảng 2B/1.1 được sửa đổi như sau:

Bảng 2B/1.1 Danh mục sử dụng thép thường đối với các cơ cấu khác nhau

Tên cơ cấu

Khu vực sử dụng

Chiều dày tấm: t (mm)

t ≤ 15

15 < t=""> 20

20 < t=""> 25

25 < t=""> 30

35 40

40 50

Tôn vỏ

Tôn mép mạn kề với boong tính toán

Phạm vi 0,4 L giữa tàu

A

B

D

E

Phạm vi 0,6 L giữa tàu bao gồm cả phần nêu trên

A

B

D

E

Ngoài khu vực nêu trên

A

B

D

Tôn mạn ở phạm vi khác

Phạm vi 0,4 L giữa tàu

Phạm vi 0,1 D trở xuống tính từ mặt dưới của boong tính toán

A

B

D

E

Ngoài khu vực nêu trên

A

B

D

Dải tôn hông

Phạm vi 0,6 L giữa tàu

A

B

D

E

Ngoài khu vực nêu trên

A
