Quy chuẩn kỹ thuật Quốc gia QCVN 33:2011/BTTTT về lắp đặt mạng cáp ngoại vi viễn thông do Bộ trưởng Bộ Thông tin và Truyền thông ban hành

QUY CHUẨN KỸ THUẬT QUỐC GIA

QCVN 33:2011/BTTTT

VỀ LẮP ĐẶT MẠNG CÁP NGOẠI VI VIỄN THÔNG



National technical regulation

on installation of outside telecommunication cable network



MỤC LỤC

1. Quy định chung

1.1. Phạm vi điều chỉnh

1.2. Đối tưng áp dụng

1.3.Tài liệu viện dẫn

1.4. Giải thích từ ngữ

2. Quy định kỹ thuật

2.1. Quy định kỹ thuật đối với cáp treo

2.1.1. Điều kiện sử dụng cáp treo

2.1.2.Yêu cầu đối với cáp treo

2.1.3.Yêu cầu đối với cột treo cáp

2.1.4.Yêu cầu đối với tuyến cáp treo

2.1.5.Tiếp đất và chống sét cho mạng cáp treo

2.2. Quy định kỹ thuật đối với cáp trong cống bể

2.2.1. Điều kiện sử dụng cáp trong cống bể

2.2.2.Yêu cầu đối với cáp trong cống bể

2.2.3.Yêu cầu đối với hầm cáp, hố cáp (bể cáp)

2.2.4.Yêu cầu đối với tuyến cống bể

2.2.5.Tiếp đất và chống sét cho mạng cáp trong cống bể

2.3. Quy định kỹ thuật đối với cáp chôn trực tiếp

2.3.1. Điều kiện sử dụng cáp chôn trực tiếp

2.3.2.Yêu cầu đối với cáp chôn trực tiếp

2.3.3.Yêu cầu đối với tuyến cáp chôn trực tiếp

2.3.4.Tiếp đất và chống sét cho mạng cáp chôn trực tiếp

2.4. Quy định kỹ thuật đối với cáp trong đưng hầm

2.4.1. Điều kiện sử dụng cáp trong đưng hầm

2.4.2.Yêu cầu đối với cáp lắp đặt trong đưng hầm

2.4.3.Yêu cầu kỹ thuật của đưng hầm

2.4.4Yêu cầu lắp đặt cáp trong đưng hầm

2.4.5.Tiếp đất và chống sét cho mạng cáp trong đưng hầm

2.5. Quy định kỹ thuật đối với cáp qua sông

2.5.1. Điều kiện sử dụng cáp qua sông

2.5.2.Yêu cầu đối với cáp qua sông

2.5.3.Yêu cầu đối với tuyến cáp qua sông

2.5.4.Tiếp đất và chống sét cho mạng cáp qua sông

2.6. Quy định kỹ thuật đối với cáp thuê bao

2.6.1. Điều kiện sử dụng cáp thuê bao

2.6.2.Yêu cầu đối với tuyến cáp thuê bao treo nổi

2.6.3.Yêu cầu đối với tuyến cáp thuê bao đi ngầm

2.6.4.Tiếp đất và chống sét cho cáp thuê bao

2.7. Các quy định lắp đặt thiết bị phụ trợ khác

2.7.1. Quy định lắp đặt tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình

2.7.2. Quy định ghi thông tin quản lý cáp và thiết bị phụ trợ

3. Quy định về quản lý

4.Trách nhiệm của tổ chức, cá nhân

5.Tổ chức thực hiện

Phụ lụcA(Quy định) Độ chùng tối thiểu của cáp đồng treo

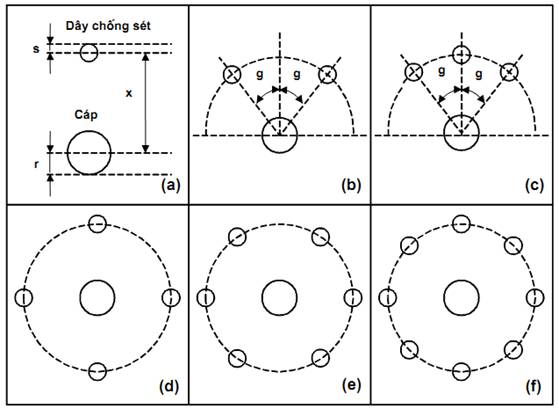

Phụ lục B (Quy định) Xác định hệ số che chắn của dây chống sét

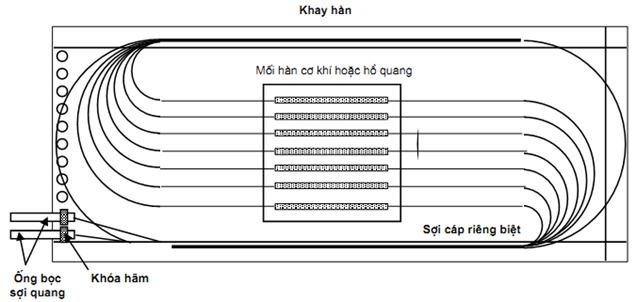

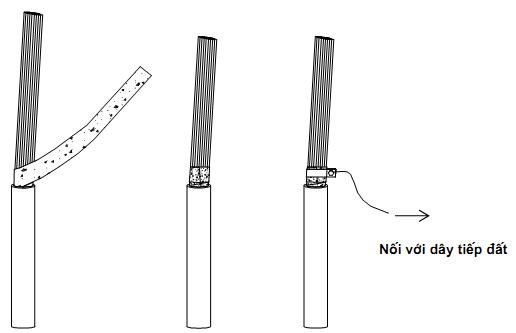

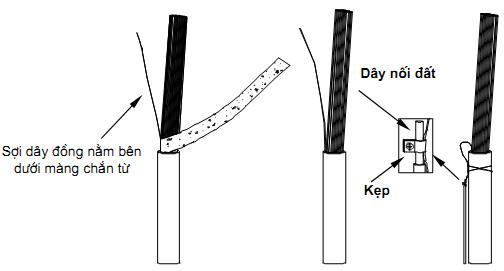

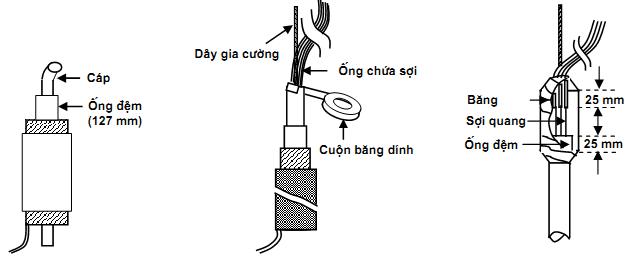

Phụ lục C (Tham khảo) Một số quy cách đấu nối cáp

Thư mục tài liệu tham khảo



Lời nói đầu

QCVN33:2011/BTTTTđưcxâydựngtrênsởsoátxét,chuyểnđổiTiêu chuẩnngànhTCN68-254:2006“Côngtrìnhngoạiviviễnthông-Quyđịnhkỹthuật” ban hành theo Quyết định số 54/2006/QĐ-BBCVTngày 25 tháng 12 năm 2006 của Bộ trưng Bộ Bưu chính,Viễn thông (nay là BộThông tin vàTruyền thông).

QCVN33:2011/BTTTTdoVụKhoahọcCôngnghệbiênsoạn,trìnhduyệt vàđưcbanhànhkèmtheoThôngsố10/2011/TT-BTTTTngày14tháng4năm 2011 của Bộ trưng BộThông tin vàTruyền thông.



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ LẮPĐẶT MẠNG CÁPNGOẠIVIVIỄNTHÔNG

National technical regulation

on installation of outside telecommunication cable network

1. Quy định chung

1.1. Phạm vi điều chỉnh

Quychuẩnkỹthuậtquốcgianàyquyđịnhcácyêucầuvềlắpđặtmạngcáp ngoạiviviễnthôngcácthiếtbịphụtrợ,nhằmbảođảmantoànhọc,điện, điệntừchomạngcáp,đồngthờibảođảmantoànchongưithicông,khaithác,bảo dưngmạngcápngưidânsinhhoạt,trútrongkhuvựcmạngcápđápứng các yêu cầu về mỹ quan công trình, đô thị.

Quychuẩnnàykhôngápdụngđốivớicáctuyếncápquang,cápđồngthảbiển hoặc đi ven thềm lục địa.

1.2. Đối tượng áp dụng

Quychuẩnnàyápdụngđốivớicácdoanhnghiệpviễnthông,tổchứcđưccấp giấyphépthiếtlậpmạngviễnthôngcácquan,tổchức,nhânhoạtđộng liên quan đến thiết lập mạng viễn thông tạiViệt Nam.

1.3.Tài liệu viện dẫn

QCVN32:2011/BTTTT,Quychuẩnkỹthuậtquốcgiavềchốngsétchocáctrạm viễn thông và mạng cáp ngoại vi viễn thông.

1.4. Giải thích từ ngữ

1.4.1.Mạngpngoạiviviễnthông(outsidetelecommunicationcablenetwork) Mạngcápngoạiviviễnthôngbộphậncủamạngiviễnthôngchủyếunằm bênngoàinhàtrạmviễnthông,baogồmtấtcảcáccápviễnthôngđưctreonổi, chôn trực tiếp, đi trong cống bể, đi trong các đưng hầm.

1.4.2. Cáp viễn thông (telecommunication cable)

Cápviễnthôngtêngọichungchỉcápquang,cápđồng,cápđồngtrục(cáp truyềnhình)đưcdùngđểtruyềnthôngtintrongmạngviễnthôngthuộcquảnlý chuyên ngành của BộThông tin vàTruyền thông.

1.4.3. Cáp quang (optical fiber cable)

Cápquangcápviễnthôngdùngcácsợidẫnquanglàmmôitrưngtruyềndẫn tín hiệu.

1.4.4. Cáp đồng (copper cable)

Cáp đồng là cáp viễn thông dùng các sợi đồng làm môi trưng truyền dẫn.

1.4.5. Cáp đồng trục (coaxial cable)

Cápđồngtrụccápviễnthôngsửdụngtrongcáchệthốngtruyềndữliệubăng rộng,cấutrúcgồmmộtdâydẫntrong,lớpđiệnmôibaoquanh,dâydẫnngoàivà một lớp vỏ bảo vệ bên ngoài.

1.4.6. Cáp nhập trạm (tip cable/connector stub)

Cáp nhập trạm là đoạn cáp viễn thông nối từ bể nhập trạm hoặc phòng hầm cáp vào đến giá đấu dây MDF.

1.4.7. Cáp chính (main/primary/feeder cable)

Cápchínhđoạncápviễnthôngtừgiáđấudây(MDF)tớitủcáp,hộpcáp,măng sông rẽ nhánh đầu tiên. Cáp chính còn gọi là cáp gốc, cáp sơ cấp hay cáp feeder.

1.4.8. Cáp phối (distribution cable)

Cápphốicápviễnthôngnốigiữacáctủcáphoặccápnốitừtủcáptớicáchộp cáp. Cáp phối còn gọi là cáp ngọn hay cáp thứ cấp.

1.4.9. Cáp treo (aerial cable)

Cáptreocápviễnthôngđưcchếtạođểlắpđttrênhệthốngđưngcộtvà các cấu trúc đỡ khác.

1.4.10. Cáp cống (duct cable/conduit cable)

Cápcốngcápviễnthôngđưcchếtạođểlắpđặttrongcáchệthốngốnghoặc cống bể.

1.4.11. Cáp chôn trực tiếp (buried cable)

Cáp chôn trực tiếp là cáp viễn thông đưc chế tạo để chôn trực tiếp trong đất.

1.4.12. Cáp thuê bao (lead-in cable)

Cápthuêbaođoạncápviễnthôngtừhộpcáp,hốcáp,bchiatínhiệutruyền hìnhđếnthiếtbịđầucuốiđặttrongnhàthuêbao.Cápthuêbaocòngọicápvào nhà thuê bao hay dây thuê bao.

1.4.13.Thành phần kim loại (metallic member)

Thànhphầnkimloạibộphậnbằngkimloạicủacápkhôngdùngđểtruyền dẫntínhiệu,nhưvỏbảovệ,dâytiếpđấtdọccáp,màngngănẩmhoặcthànhphần gia cưng cho cáp.

1.4.14. Cột treo cáp (pole)

Cộttreoplàctbằngthéphoặcbêtôngctthépdùngđtreopvinthông.

1.4.15. Cột góc (angle pole)

Cột góc là cột mà tại vị trí đó hưng tuyến cáp treo trên cột bị thay đổi.

1.4.16. Phòng hầm cáp (cable vault)

Phòng hầm cáp là một khoang ngầm hoặc nổi, nơi kết nối cáp bên ngoài và cáp nhập trạm.

1.4.17. Đường hầm (tunnel)

Đưnghầmmộtkếtcấucácdạngkíchthưckhácnhau,đủlớnđưcđặt dưimặtđấtdùngđểlắpđặtcáccôngtrìnhngoạiviviễnthôngcảcáctrangthiết bịcủanhiềungànhkhác(điệnlực,cấpthoátc...),nhânviênthểđilạitrong đưng hầm để lắp đặt, sửa chữa và bảo dưng các trang thiết bị đưc lắp đặt.

1.4.18. Bể cáp (jointing chamber)

Bểcáptêngọichungchỉmộtkhoangngầmimặtđấtdùngđểlắpđặtcáp, chứa các măng sông và dự trữ cáp.

1.4.19. Hầm cáp (manhole - MH)

Hầmcápbểcápkíchthưcđủlớn,thưngtrầnhầm,nhânviênthể xuống lắp đặt, sửa chữa và bảo dưng.

1.4.20. Hố cáp (handhole - HH)

Hốcápbểcápkíchthưcnhỏ,khôngtrầnhầm,thưngxâydựngtrên tuyến nhánh để dẫn cáp cống tới tủ cáp, hộp cáp và nhà thuê bao.

1.4.21. Cống cáp (conduit/duct)

Cốngcápnhữngđoạnốngđưcghépnốivớinhauchônngầmiđấthoặc để nổi để bảo vệ và dẫn cáp.

1.4.22. Khoảng bể (span of manhole)

Khoảng bể là khoảng cách giữa hai tâm của hai bể cáp liền kề nhau.

1.4.23.Trần hầm (manhole top)

Trần hầm là phần bên trên hầm bao gồm vai (thành), cổ và nắp hầm.

1.4.24. Nắp bể (chamber cover)

Nắp bể là phần có thể đậy hoặc mở ra để thi công cáp.

1.4.25. Rãnh cáp (trench)

Rãnh cáp là rãnh đào dùng để lắp đặt cống cáp hoặc đt cáp chôn trực tiếp.

1.4.26.Tủ cáp (cross connection cabinet - CCC)

Mộtkếtcấudạngkhunghộpbằngkimloạihoặcpolymekín,chốngđưcc mưa,làikếtnốigiữapchínhvàpphốihoặcpphốicấp1vàpphốicấp2.

1.4.27. Hộp cáp (distribution point - DP)

Hộp p là kết cấu dạng hộp, nhbằng kim loại hoặc Polyme kín, chống được nướcmưa,trongđócócphiếnnốiyvớitổngdunglượngt10đôiđến50 đôi,dùngđnốipphốivớipthuêbao.Hộppđượctreotrêncộthoặcgắn trêntường.

1.4.28. Măng sông cáp (closure/joint closure)

Măngsôngcápphụkiệndùngđểnốiliềncáp,bảođảmkínc.Măngsông cáp có nhiều hình dạng khác nhau, có hai hoặc nhiều đầu nối.

2. Quy định kỹ thuật

2.1. Quy định kỹ thuật đối với cáp treo

2.1.1. Điều kiện sử dụng cáp treo

2.1.1.1. Các trưng hợp đưc sử dụng cáp treo

a)Nhữngnơiđịachấtkhôngphùhợpvớicôngtrìnhchônngầm,nhưđưngdốc hơn 300, trên bờ vực, vùng đất đá, đầm lầy, vùng đất thưng xuyên bị xói lở.

b)Nhữngnơichưaquyhoạchđôthị,dâncư,chưađưnggiaothônghoặc kế hoạch mở đưng giao thông.

c)Xâydựngcôngtrìnhcápdoccáctuyếnđưngchưaquyhoạchổnđịnh, chưa xác định các mốc lộ giới của đưng bộ.

d)Cungcấpcácdịchvụtạmthời(vídụ:trongdịplễhội,hoặcđểđảmbảoliên lạc trong khi chờ sửa chữa mạng cáp bị hư hỏng).

2.1.1.2. Các trưng hợp không đưc sử dụng cáp treo

a)Tổngsốcápviễnthôngcủamộtdoanhnghiệpviễnthông,tổchứcđưccấp giấy phép thiết lập mạng viễn thông treo trên một tuyến vưt quá 4.

b)Cáptquađưngcaotốc,đưnggiaothôngđộrộnglớnhơn70mvà các đưng trọng điểm theo quy định của địa phương.

2.1.2.Yêu cầu đối với cáp treo

2.1.2.1.Cápđồngcápquangtreotrêncộtloạikèmsẵndâytreo(cáp hình số 8).

2.1.2.2.Dungngtốiđacủamộtcápđồngtreotrêncộttùythuộcvàođưng kính dây và đưc quy định tại Bảng 1.

Bảng 1. Dung lượng tối đa của một cáp đồng treo trên cột

Đường kính dây, d (mm)

Số đôi dây cho phép lớn nhất

0,4

400

0,5

300

0,65

150

0,9

100

2.1.3.Yêu cầu đối với cột treo cáp

2.1.3.1.Yêu cầu chung

a)Cộttreocápviễnthôngbằngtôngcốtthéphoặcthéphình,phảibảođảm chất lưng theo quy chuẩn kỹ thuật.

b)Cáccộtgóccộtchịulực(cộtnốicao,cộttđưng)phảiđưcthiếtkế củngcốcột.Thiếtkếcủngcốcộtthểbằngdâyco,chânchống,xâyquầy,đổbờ lốc cột hoặc làm cột ghép.

2.1.3.2.Yêu cầu về độ chôn sâu của cột treo cáp

Độchônsâucủacộttreocápphụthuộcvàocấpđấttạinơichôncộtchiềudài cột, đưc quy định tại Bảng 2.

Bảng 2. Độ chôn sâu của cột phụ thuộc vào chiều dài cột và cấp đất

Chiều dài cột (m)

Độ chôn sâu của cột (m) đối với đất cấp I, II, III

Độ chôn sâu của cột (m) đối với đất cấp IV

6

1,4

0,9

7

1,6

1,0

8

1,8

1,0

10

1,8

1,2

Chú thích:

1. Cấp đất đưc xác định theo Quy định của Bộ Xây dựng.

2.ĐốivớiđấtcấpIVphảithựchiệnđblốccộthoặcyquầyquanhchân cột sao cho phần chân cột nằm trongđất và quầy như quyđịnh đối vớiđất cấp I,II,III.

3. Khi nối cao thêm cột thì phải củng cố cột bằng dây co.

2.1.3.3.Yêucầuvềkhoảngcáchtốiđagiữacáccộttreocápđộchùngtối thiểu của cáp treo

a) Khoảng cách tối đa giữa các cột treo cáp trên cùng một tuyến là 70 m.

b) Độ chùng tối thiểu của cáp treo quy định tại Phụ lụcA.

2.1.3.4.Yêu cầu về cột treo cáp dưi đưng dây điện lực

a)Cộttreocápviễnthôngiđưngdâyđiệnlựctạichỗgiaochéophảiđảm bảo khoảng cách từ đỉnh cột đến dây điện lực thấp nhất không nhỏ hơn:

• 5 m đối với đưng dây điện lực có điện áp đến 10 kV;

• 6 m đối với đưng dây điện lực có điện áp đến 35 kV;

• 7 m đối với đưng dây điện lực có điện áp đến 110 kV;

• 8 m đối với đưng dây điện lực có điện áp đến 220 kV.

b) Không bố trí cột treo cáp viễn thông dưi dây dẫn của đưng dây 500 kV.

c) Cột treo cáp viễn thông dựng cạnh đưng dây 500 kVphải đảm bảo:

Khoảngcáchtừđỉnhcộttreocápviễnthôngđếndâydẫnthấpnhấtcủađưng dây 500 kVkhông nhỏ hơn 20 m.

Khoảngcáchtừcộttreocápviễnthôngđếnhìnhchiếulênmặtđấtcủadâydẫn gần nhất của đưng dây 500 kVkhông nhỏ hơn 15 m.

2.1.4.Yêu cầu đối với tuyến cáp treo

2.1.4.1.Yêu cầu chung

a)Tuyến cáp treo phải thẳng (nếu điều kiện địa hình, không gian cho phép).

b)Tuyếncápphảiđingoàiphạmvigiớihạnantoàncủacáccôngtrìnhkhác nhưđưngsắt,đưngôtô,đêđiều,nhày,hầmmỏ,khuvựcquânsự,sânbay(trừ trưng hợp đưc quy định hoặc cho phép).

c)Tuyếncápkhôngđưcgiaochéoquađưngsắt,đưngôtô,trưnghợpbất khảkhángđưcgiaochéotheophươngánthuậnlợinhấtchothicôngqunlý, bảo dưng.

d)Tuyếnptreokhôngđưcttrênđưngyđiệncaothếmàphảiđixuống dưi.Tuyếnptreokhôngđưctđưngcaotốcmàphảiđingầmiđất.

2.1.4.2.ucầuvkhoảngcáchthẳngđứnggiữaptreovàccôngtrìnhkhác

a)Khoảngcáchthẳngđứngnhỏnhấtgiữacáptreođếncáccôngtrìnhkiếntrúc khác, tính ở điểm treo cáp thấp nhất theo quy định tại Bảng 3.

b)Khoảngcáchthẳngđứngnhỏnhấttừcápviễnthôngcaonhấtđếndâyđiện lực thấp nhất tại điểm giao chéo theo quy định tại Bảng 4.

c)Khoảngcáchnhỏnhấtgiữacápviễnthông,phụkiệntreocápviễnthôngvà dây điện lực khi dùng chung cột theo quy định tại Bảng 5.

Bảng 3. Khoảng cách thẳng đứng nhỏ nhất cho phép từ cáp treo đến mặt đất và các phương tiện giao thông

Vị trí

Khoảng cách (m)

Ghi chú

t qua đưng ôtô khi:

+ Không có xe cần trục đi qua

+ Có xe cần trục đi qua



4,5

5,5



t qua đưng sắt:

+Trong ga đưng sắt

+ Ngoài ga đưng sắt



7,5

6,5



Tính đến mặt đưng ray

tquađưngtàuđiện,xeđiện hoặc xe buýt điện

8



tquađưngthủytàuđi lại ở bên dưi

1

Tính đến điểm cao nhất của phương tiên giao thông đưng thủy tại thời điểm nưc cao nhất

t qua ngõ, hẻm không có xe ôtô đi lại bên dưi

4



Dọc theo đưng ôtô

3,5



Các công trình cố định

1

Tínhđếnđiểmgầnnhấtcủacông trình



Bảng 4. Khoảng cách thẳng đứng nhỏ nhất cho phép từ cáp viễn thông cao nhất đến dây điện lực thấp nhất tại điểm giao chéo

Điện áp của đường dây điện lực (kV)

Khoảng cách thẳng đứng cho phép (m) khi:

Đường dây điện lực có trang bị dây chống sét

Đường dây điện lực không có trang bị dây chống sét

Đến 10

2

4

Đến 35

3

4

Đến 110

3

5

Đến 220

4

6

Đến 500

5

-

Chú thích:

1.Khicápviễnthônggiaochéovớiđưngdâyđiệnlựcđiệnáptừ1kVtrở xuống, khoảng cách nhỏ nhất ở chỗ giao chéo là 0,6 m.

2.Chophépcápviễnthônggiaochéođitrênđưngdâyđiệnlựcđiệnápkhông quá 380V, nhưng cáp viễn thông phải bảo đảm các quy định sau:

a) Cáp phải có hệ số an toàn cơ học lớn hơn 1,5.

b)Vỏbọccápphảibảođảmchịuđưcđiệnáplớnhơn2lầnđiệnápcủadâyđiện lực.

c)Khoảngcộtthôngtintchéophảirútngắn,cột2đầukhoảngtchéo phải chôn vững chắc và có gia cố.



Bảng 5. Khoảng cách nhỏ nhất cho phép giữa cáp viễn thông, phụ kiện treo cáp viễn thông và dây điện lực khi dùng chung cột

Điện áp của đường dây điện lực (kV)

Khoảng cách nhỏ nhất cho phép (m)

Đến 1

1,25

Đến 22

3

Đến 35

3,5

Đến 110

4,5

Trên 110

Không đưc treo cáp viễn thông

2.1.4.3.Yêu cầu về khoảng cách giữa cáp treo và công trình kiến trúc khác

Khoảngcáchngangnhỏnhấttừcáptreođếncáccôngtrìnhkiếntrúckháctheo quy định tại Bảng 6.

Bảng 6. Khoảng cách ngang nhỏ nhất từ cáp treo đến các công trình kiến trúc khác

Loại kiến trúc

Khoảng cách (m)

Đưng cột treo cáp tới đưng ray tàu hỏa

4/3 chiều cao cột

Đưng cột treo cáp tới nhà cửa và các vật kiến trúc khác (*)

3,5

Đưng cột treo cáp tới mép vỉa hè, mép đưng bộ (*)

0,5

Từ cáp tới các cành cây gần nhất (*)

0,5

Chúthích:(*)Khôngbắtbuộcnếuđiềukiệnđịahình,khônggiankhôngchophép. Tnghợplăpđặtcápdocngnhàtrạmviễnthông,ngnhàcaotầngcó nhiềuchủsửdụng,phảichuynsangđicápngầm,đặtcáptrongốngnhựagắnvào tưng hoặc đặt trong thang cáp).

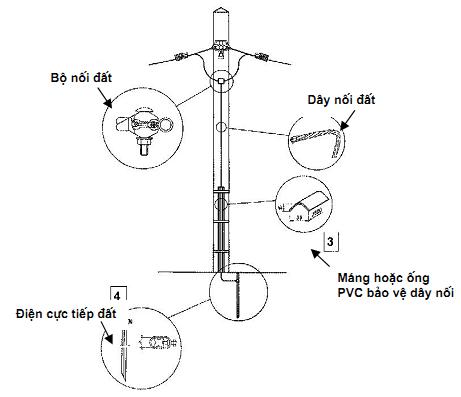

2.1.5. Tiếp đất và chống sét cho mạng cáp treo

2.1.5.1.Cáctuyếncápđồngcápquangthànhphầnkimloạiphảituânthủ cácquyđịnhvềtầnsuấtthiệthạidoséttạiQCVN32:2011/BTTTT-Quychuẩn kỹthuậtquốcgiavềchốngsétchocáctrạmviễnthôngmạngcápngoạiviviễn thông.

2.1.5.2.Cáptreocápđồngcápquangvỏbọckimloạiđưcbọcngoài một lớp cách điện phải thực hiện tiếp đất như sau:

a)Tiếpđấtdâytreocáphocdâytựtreocápbằngkimloại,khoảngcáchgiữa haiđiểmtiếpđấtgầnnhaunhấtkhônglớnhơn300m.Trịsốđiệntrởtiếpđấttheo quy định tại Bảng 7.

b)Tiếpđấtvỏkimloạicáptạicáchộpcáp.Trịsốđiệntrởtiếpđấttheoquyđịnh tại Bảng 7.

Bảng 7.Trị số điện trở tiếp đất cho dây treo cáp hoặc dây tự treo cáp

Điện trở suất của đất (Ω.m)

< 50

51 ÷ 100

101 ÷ 300

301÷500

> 500

Điện trở tiếp đất (Ω) không lớn hơn

5

6

7

10

12

Chúthích:Đểđảmbảotuânthủcácyêucầutạiquychuẩny,thểápdụng các biện pháp bảo vệ như sau:

-Duytrìtínhliêntụccủacácthànhphầnkimloại(dâytreo,màngchắntừ...) trên toàn tuyến cáp.

-Lắpđặtcácthiếtbịbảovệtrêncácđôidâykimloạitạigiaodiệnđưngdây và thiết bị.

- Lựa chọn loại cáp có giá trị dòng gây hư hỏng lớn.

2.2. Quy định kỹ thuật đối với cáp trong cống bể

2.2.1. Điều kiện sử dụng cáp trong cống bể

Công trình cáp trong cống bể đưc sử dụng trong các trưng hp sau đây:

a)Tuyến cáp có dung lưng lớn.

b)Trong khu vực đô thị cần phải đảm bảo mỹ quan.

c)ctuyếnpquantrọngcầnđảmbảođnđịnhtránhccđộngnngoài.

2.2.2.Yêu cầu đối với cáp trong cống bể

Cápđồngcápquangđitrongcốngbểphảibảođảmcácyêucầuvềcơ,lý,hóa, điện,khảnăngchốngẩm,chốngănmòn,chốngcôntrùngđộngvậtgặmnhấm theo tiêu chuẩn của doanh nghiệp và quy chuẩn kỹ thuật.

2.2.3.Yêu cầu đối với hầm cáp, hố cáp (bể cáp)

2.2.3.1.Vịtríhầmcáp,hốcápphảithuậntiệncholắpđặt,bảong,khaithác vàbảođảmantoàn,mỹquanđôthịnhưngkhônglàmảnhngđếncácphương tiệngiaothôngngưiđilại.Khôngxâydựnghầmcáp,hốcáptạicácvịtríđưng giaonhaunhữngnơitậptrungngưiđilạinhưđưngrẽvàocôngsởquan, điểm chờ xe buýt...

2.2.3.2.Nắpbểcápphảingangbằngsovớimặtđưng,mặtphố,khôngbập bênh,đảmbảoantoànchongưicácphươngtiệngiaothôngqualạiphảingăn đưc chất thải rắn lọt xuống hầm cáp, hố cáp.

2.2.3.3.Tùythuộcvàovịtrílắpđặtbểcáp,nắpbểcápphảichịuđưctảitrọng như quy định ở Bảng 8.

Bảng 8. Khả năng chịu tải trọng của nắp bể cáp

Khả năng chịu tải trọng của nắp bể cáp (kN)

Vị trí lắp đặt bể cáp

Không nhỏ hơn 15

Trên vỉa hè hoặc những nơi ôtô không thể vào đưc

Không nhỏ hơn 125

Trên vỉa hè hoặc bãi đỗ xe khách

Không nhỏ hơn 250

i lòng đưng ít xe tải đi qua

Không nhỏ hơn 400

i đưng cao tốc, đưng xe tải

Không nhỏ hơn 600

Khu vực bến cảng, sân bay

2.2.4.Yêu cầu đối với tuyến cống bể

2.2.4.1.Yêu cầu chung

a)Tuyến cống bể phải thẳng (nếu điều kiện địa hình, không gian cho phép).

b)Gócđổingtuyếncốngbểkhônglớnhơn90o.Giữahaihầmcáphoặchố cáp liền kề chỉ đưc phép có một góc đổi hưng bằng 900.

Hình 1. Góc đổi hướng tuyến cống bể

c)Tùytheođiềukiệnđịahình,khônggian,tuyếncốngbểphảiđưcxâydựng theo thứ tự ưu tiên từ cao đến thấp như sau:

Tuyến cống bể đi dưi vỉa hè hoặc giải phân cách giữa hai làn đưng.

Tuyếncốngbểilòngđưng,đisátvềmộtbênlềđưng,nếuđưngmột chiều thì chọn lề bên tay phải theo hưng đi đưng một chiều.

Tuyếncốngbểkhôngcắtngangquađưngsắt.Tnghợpbắtbuộcphảicắt ngangđưngsắtphảichọnvịtríthíchhợpcáchxachỗmậtđộcácphươngtiện giao thông lớn.

d)Khithiếtkếmớihoặcsửachữa,nângcấpcáctuyếnhầmcáp,hốcáp,cống cáp,khiđiềukiệnđịahình,khônggianchophép,phảithựchiệnngầmhóatớitận nhà thuê bao.

2.2.4.2.Yêu cầu về độ sâu lắp đặt cống cáp

Độsâulắpđặtcốngcáptínhtừđỉnhcủalớpcốngcáptrêncùngđếnmặtđấtphải đảm bảo quy định sau:

a) Dưi lòng đưng tối thiểu là 0,7 m.

b) Dưi vỉa hè hoặc giải đất phân cách đưng một chiều tối thiểu là 0,5 m.

2.2.4.3.Yêu cầu về khoảng cách giữa đưng cống cáp với các công trình khác

a)Khoảngcáchnhỏnhấtgiữađưngcốngcápvớicácđưngốngcấpc, cống, nưc thải, đưng điện lực ngầm như quy định trong Bảng 9.

Bảng 9. Khoảng cách nhỏ nhất giữa đường cống cáp với các công trình ngầm khác

Trạng thái đi gần của đường cống cáp

Khoảng cách nhỏ nhất đến các công trình ngầm khác (m)

Đường ống nước, cỡ ống Φ (mm)

Cống nước thải

Các ống dẫn khí, xăng dầu

Cáp điện lực

< 300

300 ÷ 400

> 400

Song song

1

1,5

2

1

0,6

0,6

Giao chéo

0,25

0,25

0,25

0,25

0,3

0,5

Chú thích:

1.Trongmọitrưnghợptuyếncốngcápkhiđigầncáccôngtrìnhngầmkhácphải tuân theo quy định về khoảng cách an toàn của công trình ngầm này.

2.Cápviễnthôngngầmkhitquacápđiệnlựcphảiđibêntrêncápđiệnlực ngầm. Tnghợpmộttronghaicápvỏbọcbằngkimloạihoặcđưcđặttrong ống kim loại thì khoảng cách tại chỗ giao chéo có thể giảm xuống 0,25 m.

3. Trongtrưnghợpkhôngthểđạtđưckhoảngcáchsongsongvớicápđiệnlực nhưquyđịnhtrongbảngy,chophépgiảmkhoảngcáchđóxuốngđến0,25m đốivicápđiệnlựcđiệnápđến10kV.Đốivớicápđiệnlựcđiệnáplớnhơn 10kV thìchophépkhoảngcáchđógiảmxuống0,25mnhưngmộttronghaicáp đó phải đặt trong ống kim loại.

b)Khoảngcáchnhỏnhấtgiữađưngcốngcápvớiđưngsắtxeđiệnnhưquy định trong Bảng 10.

Bảng 10. Khoảng cách nhỏ nhất giữa đường cống cáp với đường sắt và đường xe điện

Trạng thái đi gần của đường cống cáp

Khoảng cách nhỏ nhất đến các công trình khác (m)

Đường sắt

Đường xe điện

Song song

1

2

Giao chéo

1,2

1,1

Chú thích:

1.Khoảngcáchsongsongcủađưngcốngcápvớiđưngsắtđưctínhtừtuyến cáp chôn tới chân taluy đưng sắt gần nhất.

2.Cápđồngcápquangđingầmquađưngsắtđưngxeđiện,phảiđặttrong ốngthéphoặcốngnhựabọctôngdàiravềhaiphíasovớiđưngrayngoàicùng mỗi bên tối thiểu là 3 m.

3.Phảituânthủquyđịnhvềkhoảngcáchantoàncủacáccôngtrìnhlâncậnđưng cống cáp.

c)Khoảngcáchgiữađưngcốngcápvớimộtsốkiếntrúckhácnhưquyđịnh trong Bảng 11.

Bảng 11. Khoảng cách nhỏ nhất giữa đường cống cáp với một số kiến trúc khác

Loại kiến trúc

Khoảng cách nhỏ nhất (m) khi cống cáp đi

Song song

Giao chéo

Cột điện, cột treo cáp viễn thông

0,5

-

Mép vỉa hè

1,0

-

Móng cầu vưt, đưng hầm

0,6

-

Móng tưng, hàng rào

1,0

-

2.2.5. Tiếp đất và chống sét cho mạng cáp trong cống bể

2.2.5.1.pđồngvàpquangcóthànhphnkimloạitrongcốngbphải tuânthcquyđịnhvtầnsuấtthiệthạidottạiQCVN32:2011/BTTTTQuy chuẩnkthuậtquốcgiavchốngtchoctrmviễnthôngvàmạngpngoại viviễnthông.

2.2.5.2.Đốivớicápđồng,phảinốiđấtvỏbọckimloạiđaisắtdọctheotuyến cáptạicácvịtríhầmcáp.Khoảngcáchgiữahaiđiểmtiếpđấtgầnnhaunhấtkhông lớn hơn 300 m. Điện trở tiếp đất đưc quy định trong Bảng 12.

Bảng 12. Đin trở tiếp đất vỏ kim loại của cáp đồng

Điện trở suất của đất (Ω.m)

≤ 100

101 - 300

301 - 500

> 500

Điện trở tiếp đất (Ω) không lớn hơn

20

30

35

45

2.2.5.3.Đốivớicápquangthànhphầnkimloại,phảithựchiệntiếpđấtthành phần kim loại dọc theo tuyến cáp như đối với cáp đồng.

2.2.5.4.Nếuchuyểntiếpcáp(cápđồngcápquang)đitrongcốngbểsangcáp treo,thìtạichỗnốigiữacáptreocápđitrongcốngbểphảitiếpđấtcácthànhphần kimloại(màngchắntừ,dâytiếpđấtdọccáp,dâygiangdâytreocápbằng kim loại).

Chúthích:Đểhạnchếrủirothiệthạidosét,thểápdụngcácbiệnphápbảo vệ như sau:

-Đảmbảoduytrìtínhliêntụccủacácthànhphầnkimloại(mànchắnđiệntừ, thành phần gia cưng...) tại các mối nối và tại các tủ cáp, hộp cáp dọc tuyến.

-nơihoạtđộngdôngsétcaophảisửdụngloạicáplớpvỏnhômhoặcvỏ nhôm - thép có bọc ngoài bằng Polyethylene (PE).

- Sử dụng các thiết bị bảo vệ phù hợp ở các vị trí phù hợp.

-Sửdụngdâychốngsét:Hiệuquảbảovệcủadâychốngsétđưcxácđịnhthông quahệsốchechắn(η). Việcxácđịnhhệsốchechắncủadâychốngséttheoquyđịnh tại Phụ lục B.

2.3. Quy định kỹ thuật đối với cáp chôn trực tiếp

2.3.1. Điều kiện sử dụng cáp chôn trực tiếp

Cáp chôn trực tiếp đưc sử dụng trong các trưng hợp sau đây:

a)Tuyến cáp có dung lưng lớn, ổn định lâu dài.

b)Tuyến cáp có yêu cầu chi phí xây lắp thấp và thời gian lắp đặt ngắn.

c)Trongvùnghoặckhuvựcđãhoặcơngđốiổnđịnhvềcáccôngtrìnhxây dựng.

d) Các tuyến cáp cần đảm bảo độ ổn định tránh các tác động bên ngoài.

2.3.2.Yêu cầu đối với cáp chôn trực tiếp

Cápviễnthôngchôntrựctiếploạicápvỏbằngkimloạihoặcchấtdẻođặt trực tiếp trong đất. Cáp đồng và cáp quang chôn trực tiếp phải bảo đảm các yêu cầu vềcơ,lý,hóa,điệnkhảnăngchốngẩm,chốngănmòn,chốngcôntrùngđộng vật gặm nhấm theo tiêu chuẩn của doanh nghiệp và quy chuẩn kỹ thuật.

2.3.3.Yêu cầu đối với tuyến cáp chôn trực tiếp

2.3.3.1.Yêu cầu chung

a)Tuyến cáp phải ngắn nhất (trong điều kiện địa hình, không gian cho phép).

b)Đảmbảokhoảngcáchantoàntừ cápđếncáccôngtrìnhngầmkhácnhư đưngốngcấpc,cốngcthải,cápđiệnlựcđitrongcốngngầmtheoquyđịnh tại Bảng 9.

c)Đảmbảokhoảngcáchnhỏnhấtgiữatuyếncápchôntrựctiếpvớiđưngsắt và xe điện theo quy định tại Bảng 10.

d)Đảmbảokhoảngcáchnhỏnhấtgiữatuyếncápchôntrựctiếpvớimộtsốkiến trúc khác theo quy định tại Bảng 11.

e)Tng hợp phải sửdụng cáp chôn trực tiếp tại khu vực đang trong quá trình xâydựnghoặcchưaổnđịnhvềkiếntrúcxâydựngđôthịthìphảisửdụngbăngbáo hiệu phía trên cáp chôn ít nhất 10 cm, hoặc sử dụng cột mốc để báo hiệu.

Hình 2. Đặt dải băng báo hiệu trên tuyến cáp chôn trực tiếp

f)Tuyếncápchôntrựctiếpphảituântheothứtựưutiêntừcaođếnthấpnhư sau:

• Chôn cáp dưi vỉa hè hoặc dải phân cách giữa hai làn đưng.

Chôncápilòngđưng.Trongtrưnghợpnàytuyếncápphảiđisátvềmột bênlềđưng,nếuđưngmộtchiềuthìchọnlềbêntayphảitheongđiđưng một chiều.

2.3.3.2.Yêu cầu đối với rãnh cáp

a) Chỉ đưc phép lắp đặt tối đa 4 cáp trong một rãnh.

b) Độ sâu của rãnh cáp phụ thuộc vào cấp đất như quy định tại Bảng 13.

Bảng 13. Độ sâu của rãnh cáp

Loại cáp

Độ sâu của rãnh cáp (m) ứng với cấp đất

Cấp I, II

Cấp III

Cấp IV

Cáp đồng

0,9

0,5

0,3

Cáp quang

1,2

0,7

0,5

Chú thích:

1.Nếucápđồngcápquangchônchungmộtrãnhphảiápdụngđộsâucủarãnh cáp quang. Các cáp cùng loại phải đưc bố trí về một phía của rãnh.

2.Nếukhôngthểđạtđưcđộsâurãnhcápnhưquyđịnh(dođángầm,địahình núiđá...)hoặclắpđặttrongkhuvựcnguybịhỏngdođàobới,xóilởthì cần phải thực hiện các biện pháp bảo vệ thích hợp.

2.3.3.3.Yêucầuvềkhoảngcáchantoàngiữacápviễnthôngchôntrựctiếpvà hệ thống điện lực

a)Khoảngcáchchophépgiữacápviễnthôngchôntrựctiếphệthốngtiếpđất điện lực

Đểtránhảnhngtăngđiệnthếđấtdodòngđiệnsựcốchảyquacáchệthống tiếpđấtđiệnlực,cápviễnthôngvỏkimloạitiếpxúctrựctiếpvớiđấtphảicách xatiếpđấtcủađiệnlực.Nếuđiềukiệncủavùngkhôngthểcáchxa,phảisửdụng cápviễnthôngvỏbọcchịuđiệnápcaohoặcđặtcáptrongốngnhựacáchlyvới đất.nhữngkhuvựcđộtăngđiệnthếđtquálớn,cầnthaycápđồngbằngcáp quanghoặcsửdụnghệthốngvibađểthaythế.Khoảngcáchnhỏnhấtgiữacápviễn thôngvỏkimloạitiếpxúctrựctiếpvớiđấttiếpđấtcủahệthốngđiệncaothế đưc quy định tại Bảng 14.

Bảng 14. Khoảng cách nhỏ nhất giữa cáp viễn thông có vỏ kim loại tiếp xúc trực tiếp với đất và tiếp đất của hệ thống điện cao thế (m)

Điện trở suất của đất (Ω.m)

Loại mạng điện

Khu vực lắp đặt

Có trung tính cách ly vớiđấthoặcnốiđấtqua cuộn triệt hồ quang

Có trung tính nối đất trực tiếp



Nhỏ hơn 50

2

5

5

10

Thành thị

Nông thôn

50 - 500

5

10

10

20

Thành thị

Nông thôn

500 - 5000

10

20

50

100

Thành thị

Nông thôn

Lớn hơn 5000

10

20

50

100 - 200 (*)

Thành thị

Nông thôn

Chúthích:(*)Khoảngcách200mtrongkhuvựcđiệntrởsuấtcủađấtlớnhơn 10.000 Ω.m.

b)Khoảngcáchnganggiữacápviễnthôngcápđiệncaothếcùngchôntrực tiếp trong đất theo quy định trong Bảng 15.

Bảng 15. Khoảng cách giữa cáp viễn thông và cáp điện cao thế cùng chôn trực tiếp trong đất (m)

Loại đất

Đất ổn định

Đất không ổn định

1,0

1,5

c)Đểphòngchốngtiếpxúctrựctiếpgiữacápđiệnlựccápviễnthôngchôn trựctiếpkhigiaochéophảichocápviễnthôngvàoốngPVCcứngđặtgiaochéo trên cáp điện cao thế, khoảng cách theo quy định tại Bảng 9.

2.3.4. Tiếp đất và chống sét cho mạng cáp chôn trực tiếp

2.3.4.1.Tiếpđấtvàchốngtchopchôntrựctiếpnhưquyđịnhtạimục2.2.5.

2.3.4.2. Quy cách sử dụng dây chống sét ngầm như sau:

a) Không cần dùng dây chống sét, khi:                            ρ < 100 Ω.m;

b) Dùng một dây chống sét ngầm, khi:                             ρ = 100 Ω.m ÷ 1000 Ω.m;

c) Dùng hai dây chống sét ngầm, khi:                              ρ = 1000 Ω.m ÷ 3000 Ω.m;

d) Đặt cáp trong ống thép, khi:                                        ρ > 3000 Ω.m.

Hiệuquảbảovệcủadâychốngsétđưcxácđịnhthôngquahệsốchechắn(η). Xác định hệ số che chắn của dây chống sét theo quy định tại Phụ lục B.

2.4. Quy định kỹ thuật đối với cáp trong đường hầm

2.4.1. Điều kiện sử dụng cáp trong đường hầm

Sửdụngcáptrongđưnghầmtạinhữngkhuvựcnhiềucápdungng ốngtạicốngbểkhôngđápứngđưc,đặcbiệtcáckhuvựcnhậpđài,khidung lưng trên 10.000 đôi sợi.

2.4.2.Yêu cầu đối với cáp lắp đặt trong đường hầm

Cápviễnthôngđitrongđưnghầmphảibảođảmcácyêucầuvềcơ,lý,hóa, điệnkhảnăngchốngẩm,chốngănmòn,chốngcôntrùngđộngvậtgặmnhấm theo tiêu chuẩn của doanh nghiệp và quy chuẩn kỹ thuật.

2.4.3.Yêu cầu kỹ thuật của đường hầm

2.4.3.1.Đưnghầmphảiđưcxâydựngbằngvậtliệuchịulửa(nhưgạchđặc, nungchín).Cácthànhphầnkimloạibêntrongđưnghầmnhưkeđỡcáp,cácchi

tiết cố định, định vị... phải làm bằng thép mạ kẽm.

2.4.3.2.Dọctheođưnghâmbốtrícácđiêmtiếpđất,khoảngcáchgiữahai điêmtiếpđấtgânnhaunhất không lớn hơn 300 m. Điện trở tiếp đất được quy định trong Bảng 12.

2.4.3.3. Đường hầm phải có lối đi thuận tiện cho việc lắp đặt, kiểm tra, sửa chữa và bảo dưỡng. Chiều cao lối đi trong đường hầm tối thiểu phải bằng 1,9 m và chiều rộng tối thiểu phải bằng 0,7 m. Độ sâu của đường hầm tính từ trần hầm tới mặt đất phải tính toán sao cho không ảnh hưởng đến các công trình ngầm bên trên.

2.4.3.4. Đường hầm cáp phải được trang bị một hệ thống chiếu sáng thích hợp bằng nguồn điện đảm bảo cho công việc lắp đặt, hàn nối, bảo dưỡng và sửa chữa.

2.4.3.5. Đường hầm phải được trang bị hệ thống thông hơi, thông gió đảm bảo nhiệt độ và độ ẩm, chống cháy nổ, chống ăn mòn, ngăn khói xâm nhập, giảm bớt các khí độc do hàn nối.

2.4.3.6.Bêntrongđưnghầmphảibiểnbáochỉ rõcáclốiravàođưnghầm và các cửa thoát hiểm (nếu có).

2.4.3.7.Phảiđảmbảođiềukiệnmôitrưngtrongđưnghầmkhônggâynguy hiểm cho sức khỏe con ngưi trong khi làm việc hoặc kiểm tra.

2.4.3.8.Đưnghầmdùngchungchonhiềungànhkhácnhaunhưviễnthông, điệnlực,cấpc,thoátc...phảisựthốngnhấtvềvịtrí,khônggianlắpđặt cácthiếtbị trong đưnghầm(cápđiệnlực,đưngốngcấpthoátc...)phải đảm bảo các điều kiện an toàn cho cáp viễn thông.

2.4.4.Yêu cầu lắp đặt cáp trong đường hầm

2.4.4.1. Phải có không gian dự phòng để lắp đặt cáp sau này.

2.4.4.2.Phảikhoảnghởgiữathànhđưnghầmcácđưngống,giữacác đưng ống với nhau để thuận tiện cho bảo dưng và sửa chữa.

2.4.4.3. Không lắp đặt cáp quang trc tiếp vào ống có đưng kính lớn hoặc ống cósẵncápđồng.Phảisửdụngốngphụtrongcácốngđưngkínhlớnđểlắpđặt cáp quang.

2.4.4.4.Khoảngcáchgiữaốngdẫncápviễnthôngvớicápđiệnlựctốithiểulà 0,3 m.

2.4.4.5.Phảicácbiệnphápthíchhợpđểchốngcôntrùnggặmnhấmchống ăn mòn điện hóa cho cáp.

2.4.5. Tiếp đất và chống sét cho mạng cáp trong đường hầm

Tiếp đất và chống sét cho cáp trong đưng hầm như quy định tại mục 2.2.5.

2.5. Quy định kỹ thuật đối với cáp qua sông

2.5.1. Điều kiện sử dụng cáp qua sông

Cáp qua sông đưc sử dụng trong các trưng hợp sau:

a)Khituyếncáptquacácđoạnsông,hồlớn...cácphươngpháplắpđặt cáp khác không thể thực hiện đưc.

b)pquasôngcóthđưcthiếtkếđttrêncu,treoquasônghocthquasông.

2.5.2.Yêu cầu đối với cáp qua sông

2.5.2.1.Cápthảquasôngphảiđưcchọnđộgiangphùhợpvớitốcđộ dòng chảy và độ sâu của lòng sông.

2.5.2.2. Cáp đặt trên cầu phải chịu đưc rung, hoặc có biện pháp chống rung.

2.5.2.3.Cáptreoquasôngphảitínhtoándâytreobảođảmđộchùng,lựccăng, chịu đưc tải trọng của bản thân cáp và tác động của gió bão cho khoảng vưt lớn.

2.5.3.Yêu cầu đối với tuyến cáp qua sông

2.5.3.1.Yêu cầu đối với tuyến cáp đặt trên cầu

a)Vịtríkỹthuậtlắpđặtốngdẫncáptrêncầuphảiđưcsựthỏathuậngiữa đơn vị quản lý cầu và các đơn vị quản lý công trình cáp.

b)Cácốngdncápphảiđưclắpđặtchắcchắntrêncầukhônglàmảnh hưng đến kết cấu và độ vững chắc của cầu.

c)Phảibốtríhầmhoặchốcáptạihaiđầuđoạncápquacầudựtrữngcáp dư tối thiểu là 5 m đối với cáp đồng và tối thiểu là 15 m đối với cáp quang.

d) Phải đánh dấu vị trí cáp qua cầu.

2.5.3.2.Yêu cầu đối vi tuyến cáp treo qua sông

a)Chiềucaocủacộttsôngphảiđảmbảotuyếncáptsôngkhoảng cáchantoànchocácloạiphươngtiệngiaothôngđilạibênicácyêucầukhác có liên quan của ngành giao thông.

b) Các cột treo cáp qua sông phải đưc gia cố móng, củng cố bằng dây co, đảm bảo chịu đưc các tải trọng tác động.

c) Không đưc bố trí cột góc làm cột vưt sông.

d) Lực căng của cáp không đưc vưt quá giới hạn lực căng cho phép của cáp.

2.5.3.3.Yêu cầu đối với tuyến cáp thả qua sông

a)Vịtrílắpđặtcápthảquasôngphảicáchxakhuvựctàuthuyềnneođậutối thiểu 100 m.

b)Khoảngcáchtừcápviễnthôngđếncápđiệnlựccùngđặttrongc,nơi không có tàu thuyền neo đậu không nhỏ hơn 20 m.

c) Chiều sâu rãnh cáp tối thiểu là 1,5 m và chiều rộng rãnh cáp tối thiểu là 1 m.

d)Cápthảsôngphảiđưcđặttrongốngthépmạkẽm,đưngkínhcủaốngđưc lựa chọn phù hợp với kích thưc cáp lắp đặt bên trong.

e)Đoạnốngquasôngphảiđưcđặtvàochínhgiữarãnhcáp,saukhiđưcđặt cốđịnhvàorãnhcápphảiđậycáctấmpaneltôngkíchthưc1000x500x300 (mm) lên trên ống.

f) Phải lấp đầy rãnh cáp đến mặt đáy sông.

g) Hai đầu của đoạn cáp qua sông phải bố trí hầm cáp hoặc hố cáp.

h)Phảingcáphaibênbờchoviệcsửachữasauy.ngcápđốivớipđồngtốithiểulà5mvàngpdưđốivớipquangtốithiểulà15m.

i) Phải đánh dấu đoạn cáp qua sông ở hai bên bờ.

2.5.4. Tiếp đất và chống sét cho mạng cáp qua sông

Tiếp đất và chống sét cho cáp qua sông như quy định tại mục 2.2.5.

2.6. Quy định kỹ thuật đối với cáp thuê bao

2.6.1. Điều kiện sử dụng cáp thuê bao

2.6.1.1.Cápthuêbaođưcsửdụngkhinốithiếtbịđầucuốinhàthuêbaovới điểm đấu cáp của tủ cáp, hộp cáp, hố cáp, bộ chia tín hiệu truyền hình gần nhất.

2.6.1.2.Cápthuêbaođưclắpđặttheomộttronghaiphươngthức:treonổihoặc đi ngầm.

2.6.2.Yêu cầu đối với tuyến cáp thuê bao treo nổi

2.6.2.1.Yêu cầu chung

a)Tuyến cáp thuê bao không dài quá 300 m trong các khu vực đô thị.

b)Tạivùngngoạithànhvànôngthôn,tuyếnpthuêbaocóthin300m nhưngphảiđảmbảosuyhaođưngdâynằmtrongphạmvichophépcủadoanh nghiệp.

c)Khôngđưckéocápthuêbaongangquađưng,phố;trêncácdảiphâncách giữa hai làn đưng.

d)Môidoanhnghiệp,tổchứcđưccấpgiấyphépviễnthôngkhilắpđặtquá5 cápthuêbaotrêncùngmộttuyến,phảithaycácsợicápnàybằngcápdungng lớn hơn (nhiều đôi).

e)Cápthuêbaođitrênngphiđưcghimchặtvàongcácvịtrícách đềunhaukhôngquá1m.Khinhiềucápthuêbaođitrênngthìphảichocáp đi trong ống nhựa và ghim chặt vào tưng.

2.6.2.2.Yêucầuvềkhoảngcáchgiữacápthuêbaotreonổivớicáccôngtrình kiến trúc

a)Khoảngcáchthẳngđứngnhỏnhấtgiữacápthuêbaotreonổivớicáccông trình giao thông, tính từ điểm thấp nhất của cáp đưc nêu tại Bảng 16.

Bảng 16. Khoảng cách nhỏ nhất cho phép giữa cáp thuê bao treo nổi với các công trình giao thông

Vị trí

Khoảng cách (m)

Ghi chú

t qua ngõ, hẻm, đưng vào nhà thuê bao

4

Tínhđếnmặtngõ,hẻm,đưng vào nhà thuê bao

Dọc theo ngõ, hẻm, đưng vào nhà thuê bao

3,5

Tínhđếnmặtngõ,hẻm,đưng vào nhà thuê bao

t qua đưng thủy tàu bè đi lại bên dưi

1

Tính đến điểm cao nhất của phương tiện đi lại bên dưi ở thời điểm nưc cao nhất.

b)Khoảngcáchnhỏnhấtgiacápthuêbaotreonổivớicáccôngtrìnhkiếntrúc khác đưc nêu tại Bảng 17.

Bảng 17. Khoảng cách nhỏ nhất giữa cáp thuê bao treo nổi với các công trình kiến trúc khác

Công trình kiến trúc khác

Khoảng cách nhỏ nhất (m)

Đườngyđiệnmộtpha220Vhoặcbapha380V, kể cả các dây dẫn đất và dây trung tính

+Trần

+Trong ống



0,1

0,05

Kim thu sét và dây dẫn sét

1,8

Tấtcảcácdâyđất,trừdâydẫntiếpđấtcủakim thu sét

0,05

Cácđưngốngkimloại(ốngc,cthải)và kết cấu kim loại của tòa nhà

0,05

Các đưng ống dẫn khí đốt

0,15

Chú thích:

1. Khoảng cách trong bảng áp dụng với cả các chỗ giao chéo và đi song song.

2.Nếukhôngthểđạtđưckhoảngcáchtốithiểunhưtrongbảng,cápthuêbaophải đưc lắp đặt trong ống nhựa PVC.

2.6.3.Yêu cầu đối với tuyến cáp thuê bao đi ngầm

2.6.3.1.Yêu cầu chung

a)Cápthuêbaođingầmtớinhàthuêbaođưclắpđặtivỉahè,lòngđưng, phố, ngõ hoặc đưng vào nhà thuê bao bằng cách đi trong ống hoặc chôn trực tiếp.

b)Độchônsâutốithiểuđốivớiốngdẫncápthuêbao,hoặccápthuêbaochôn trực tiếp như sau:

0,5 m khi đặt dưi vỉa hè, lòng đưng, phố;

0,3 m trong khu vực ngõ, đưng vào nhà thuê bao.

c)nhữngvịtríkhôngthểlắpđặtcápđộsâutrênphảilắpđặtcáptheomột trong các phương pháp sau:

Cápđitrongốngthépđặttrongrãnhcáphoặctrênmặtđấtnhưngphảiđảmbảo an toàn, mỹ quan và không gây cản trở cho ngưi và phương tiện qua lại.

CápđitrongốngnhựaPVCđặttrongrãnhcápđậytấmđantôngdàytối thiểu 50 mm bên trên.

d)Cápchôntrựctiếphoặcđitrongốngkhivàonhàphảiđặttrongốngnhựa PVCuốnconghoặcốngthép.Ốngđưcđingầmtrongmóngtônghocuốncong phía ngoài nhà với bán kính uốn cong tối thiểu 300 mm.

e)Cápthuêbaongầmtừiđấthoặchốcápđilênngnhàhoặccộttreocáp phảiđưclắpđặttrongốngnhựaPVCđưcghimchắcchắnvàomặtng,mặt cộttreocápbằngcácđaiốphoặcđaithépquấnquanhcộtcácvịtrícáchđềunhau không quá 1 m.

2.6.3.2.Yêucầuvềkhoảngcáchgiữacápthuêbaođingầmvớicáccôngtrình kiến trúc

Khoảngcáchnhỏnhấttrongđấtgiữacápthuêbaovớicápđiện(cápđiệni nhà thuê bao) chôn cùng rãnh hoặc giao chéo quy định trong Bảng 18.

Bảng 18. Khoảng cách nhỏ nhất trong đất giữa cáp thuê bao với cáp điện chôn cùng rãnh hoặc giao chéo

Vị trí

Khoảng cách nhỏ nhất trong đất (m)

Có ống bảo vệ

Có che chắn bảo vệ khác

Không có che chắn bảo vệ

Chôn dưi vỉa hè, lòng đưng, phố

0,1

0,1

0,1

Chôn trong khu vực ngõ, đưng vào nhà thuê bao

Xem chú thích

0,1

0,1

Chú thích:

1.Khôngcầnphâncáchnếucảcápthuêbaocápđiệnđưclắpđặttrongống bảo vệ.

2.Cápthuêbaolắpđặtchungrãnhvớicápđiệnphảiđưclắpđặttrongốngnhựa PVC cứng.

3.Cápthuêbaođưclắpđặtvềmộtphíacủarãnhphíatrêncápđiệndọctoàn bộ chiều dài cáp.Tại vị trí giao chéo cáp thuê bao phải ở phía trên cáp điện lực.

4.Khilắpđặtchungrãnhvớicápđiệncầnphảixemcápđiệnchechắnbằng tấmđantông,gạchhoặcốngPVCcứnghaykhôngđểápdụngcáckhoảngcách như quy định trong bảng này.

2.6.4. Tiếp đất và chống sét cho cáp thuê bao

2.6.4.1.Cápthuêbaocáptreohoặccápchônphảithựchiệntiếpđấtdâytreo và vỏ kim loại của cáp. Giá trị điện trở tiếp đất đưc quy định tại Bảng 19.

2.6.4.2. Nếu có thiết bị bảo vệ đưng dây thuê bao thì điện trở tiếp đất các thiết bị bảo vệ này phải đảm bảo giá trị quy định tại Bảng 19.

Bảng 19.Trị số điện trở tiếp đất cho cáp thuê bao

Điện trở suất của đất (Ω.m)

≤ 100

101 ÷ 300

301 ÷ 500

> 500

Điện trở tiếp đất (Ω) không lớn hơn

30

45

55

75

2.7. Các quy định lắp đặt thiết bị phụ trợ khác

2.7.1. Quy định lắp đặt tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình

2.7.1.1.Yêu cầu chung

b)Lắpđặttủcáp,hộpcáp,bộchiatínhiệutruyềnhìnhphảiđảmbảochắcchắn, an toàn, mỹ quan và thuận tiện cho bảo dưng.

c) Màng chắn từ của cáp đưc nối đất tương tự như đối với cáp treo.

2.7.1.2.Yêu cầu lắp đặt tủ cáp

a)Tủ cáp đưc lắp đặt trên cột, trên bệ xây hoặc lắp trong đưng hầm.

b)Khôngđưclắpđặttủcáptạicáccộtnằmngayvịtrígiaonhaucủađưng giao thông.

c)Khôngđưclắpđặttủcáptrêncộtđiệnlựctreotrạmbiếnáp.Tủcáplp đặt bên dưi các đưng dây điện lực phải là tủ có vỏ bằng vật liệu cách điện.

d)Cộtlắpđặttủcápphảicáchvạchkẻphầnđưngdànhchongưiđibộqua đưng về phía ngoài khu vực đưng giao nhau không nhỏ hơn 5 m.

e)Khoảngcáchtừmépvỉađếnđiểmgầnnhấtcủagiáđỡtủcáp,bệtủcáp không nhỏ hơn 30 cm.

f)Tủcáptreotrêncộtđưclắpđặtđộcaosovớimặtđất0,3mđến1,5mở những khu vực không bị ngập lụt và trên 1,5 m ở những khu vực có ngập lụt.

g)Tủcáplắpđặttrênbệphảiđộcaođảmbảotủcápkhôngbịngậpckhi xảy ra ngập lụt.

h)Cápngầmđivàotủcáphoặcđirakhỏitủcápphảiđưcđặttrongốngdẫn cápbằngnhựa.ỐngdẫnthểdùngloạiốngPVCcứng,thanhdẫncáphoặcống sunmền.Ốngdẫncáp,thanhdẫncápđưcđặtthẳngdọcthâncộtcốđịnhchắc chắnvàocộtbằngcácđaithépkhônggỉ,khoảngcáchgiữacácđaikhônglớnhơn 50 cm.

2.7.1.3.Yêu cầu lắp đặt hộp cáp, bộ chia tín hiệu truyền hình

a) Hộp cáp, bộ chia tín hiệu truyền hình đưc lắp trên cột hoặc trên tưng nhà.

b)Hộpcáp,bchianhiệutruyềnhìnhlắpđặttrêntườngnhàphảicókhoảng cáchđếnmặtđấtkhôngnhn2m.pđiovàypđirakhỏihộpcáp, bchianhiuphảiđượcđặttrongốngnhựalắptrêntườngnhàhoặcđượcghim vàotườngbằngghimkẹp;Khoảngcáchgiữacđaihoặcghimkẹpkhônglớn n50cm.

c)Hộpcáp,bộchiatínhiệutruyềnhìnhlắptrêncộtphảikhoảngcáchđếnmặt đất không nhỏ hơn 2,5 m. Cáp đi vào và dây cáp đi ra trên bề mặt cột phải đưc đặt trongốngnhựahoặcthanhdẫncáp.Ốngdẫncáp,thanhdẫncápphảiđặtthẳngdọc thâncộtcốđịnhchắcchắnvàocộtbằngcácđaithépkhônggỉ.Khoảngcáchgiữa các đai không lớn hơn 50 cm.

2.7.1.4.Tiếp đất cho tủ cáp, hộp cáp

a)Dâynốiđấttủcáp,hộpcápphảidâyđồngbọc,tiếtdiệndâykhôngnhỏhơn 25 mm2và đưc đặt trong ống nhựa.

b)Trịsốđiệntrởtiếpđấtchotủcáp,hộpcápcácthiếtbịbảovệtạitủcáp,hộp cáp như quy định tại Bảng 7.

2.7.2. Quy định ghi thông tin quản lý cáp và thiết bị phụ trợ

2.7.2.1.Trêncửatủcáp,nắphộpcáp,nắpbộchiatínhiệutruyềnhình,nắpbể cáp và cột treo cáp phải ghi thông tin quản lý.Thông tin quản lý phải đưc thể hiện rõ ràng, bền vững theo thời gian.

Các thông tin quản lý:

a)Thôngtinbắtbuộc:Tênđơnvịquảntủcáp,hộpcáp,bộchiatínhiệutruyền hình, bể cáp, cột treo cáp (tên đầy đủ hoặc ký hiệu tên của doanh nghiệp).

b)Thông tin tùy chọn:

hiệutrạmviễnthôngquảntrựctiếptủcáp,hộpcáp,bộchiatínhiệutruyền hình, bể cáp, cột treo cáp;

Số của tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình, bể cáp, cột treo cáp; Các thông tin khác.

2.7.2.2. Trêncáccápviễnthôngtreonổi,phảigắnthẻghithôngtinsởhữucáp tạicáckhoảngcáchtốiđa300m.Thẻghithôngtinsởhữucápđưclàmbằngvật liệubềnvững,chịuđưcđiềukiệnthờitiết,khíhậukhắcnghiệt,đưcgắnchắcchắn vàocápbằngdâybuộc.Thôngtintrênthẻphảiđưcthểhiệnràng,bềnvữngtheo thời gian.

Các thông tin ghi trên thẻ:

a)Thôngtinbắtbuộc:Tênđơnvịquảncáp(tênđầyđủhoặchiệutêncủa doanh nghiệp).

b)Thông tin tùy chọn:

• Ký hiệu trạm viễn thông quản lý trực tiếp cáp;

• Số của tuyến cáp;

• Các thông tin khác.

2.7.2.3.Trêncáccápviễnthôngtreonổiquacáckhuvựcgiaothôngtheoquy địnhcủaquanquảnđịaphương,phảitreobiểnbáođộcaotrênsợicápthấp nhấttạivịtríthấpnhất.Thôngtintrênbiểnbáođộcaophảiđưcthểhiệnràng, bền vững theo thời gian.

Các thông tin bắt buộc trên biển báo độ cao:

Tên đơn vị quản lý cáp:Tên đầy đủ hoặc ký hiệu tên của doanh nghiệp;

Chỉsốđộcao:khoảngcáchthẳngđứngngắnnhấtcủacáptreosovớimặt đưng giao thông.

3. Quy định về quản lý

3.1.Việcsửdụngcáptreo,cáptrongcốngbể,cápchôntrựctiếp,cáptrong đưnghầm,cápquasôngphảiphùhợpvớiquyhoạchcácquyđịnhkháccủacơ quan quản lý ở địa phương.

3.2.Việclắpđặtcácthiếtbịphụtrợ(tủcáp,hộpcáp,bộchiatínhiệutruyền hình,cốngcáp,bểcáp,rãnhcáp,cộttreocáp)trêncôngtrìnhcôngcộngphảituân thủcácquyđịnhhiệnhànhcủaquanquảnđịaphương.Nếulắpđặttrêncông trình của chủ sở hữu nào phải đưc sự đồng ý của chủ sở hữu công trình đó.

3.3.Cácdoanhnghiệpviễnthôngkhithiếtkế,lắpđặtcápngoạivithiếtbịphụ trợ phải tuân thủ các quy định nêu trong Quy chuẩn này.

4.Trách nhiệm của tổ chức, cá nhân

4.1.Cácdoanhnghiệpviễnthông,tổchứcđưccấpgiấyphépthiếtlậpmạng viễnthôngtráchnhiệmđảmbảomạngcápngoạiviviễnthôngphùhợpvớiQuy chuẩn trong quá trình thiết kế, lắp đặt, vận hành, bảo dưng.

4.2.Doanhnghiêpviễnthông,tổchứcđưccấpgiấyphépthiếtlậpmạngviễn thôngtráchnhiêmthuhôicáccápngoạiviviễnthôngthiếtbịphụtrợđãhỏng, không sử dụng.

4.3.Cácdoanhnghiệpviễnthông,tổchứcđưccấpgiấyphépthiếtlậpmạng viễnthôngmạngcápngoạiviviễnthôngtráchnhiệmthựchiệncôngbốhợp quytheocácquyđịnh,ngdẫncủaBộThôngtinTruyềnthôngchịusự kiểmtrathưngxuyên,độtxuấtcủaquanquảnnhàctheocácquyđịnh hiện hành.

5.Tổ chức thực hiện

5.1.CụcQuảnchấtngCôngnghệthôngtinTruyềnthôngcácSở ThôngtinTruyềnthôngtráchnhiệmngdẫntổchứctriểnkhaiquảnlý các mạng cáp ngoại vi viễn thông theo Quy chuẩn này.

5.2.CácSởThôngtinTruyềnthôngtráchnhiệmchủtrì,phốihợpvớicác cơquanliênquandoanhnghiệpviễnthôngnghiêncứu,xâydựng,trìnhỦyban Nhândântỉnh,thànhphốphêduyệtquyhoạchsửdụngcáptreo,cáptrongcống bể, cáp chôn trực tiếp, cáp trong đưng hầm, cáp qua sông tại địa phương và các kế hoạch,dự áncảitạohệ thốngmạngcápngoạiviviễnthôngtạiđịaphươngphùhợp với Quy chuẩn này.

5.3.QuychuẩnnàyđưcápdụngthaythếTiêuchuẩnNgànhTCN68-254:2006 “Công trình ngoại vi viễn thông - Quy định kỹ thuật”.

5.4.TrongtrưnghợpcácquyđịnhnêutạiQuychuẩnnàysựthayđổi,bổ sung hoặc đưc thay thế thì thực hiện theo quy định tại văn bản mới.



Phụ lụcA

(Quy định)

ĐỘ CHÙNG TỐI THIỂU CỦA CÁP ĐỒNG TREO

A.1. Độ chùng tối thiểu của cáp đồng treo (S)

A.1.1. Độ chùng tối thiểu của cáp đồng treo S đưc tính theo công thức:

Trong đó:

S là độ chùng tối thiểu, tính bằng mm;

fứngsuấtlớnnhấtthểchấpnhậnđưcđốivớidâytreokhikhônggió, tính bằng kPa;

Llà chiều dài khoảng cột, tính bằng m;

Qs là hệ số tải tĩnh khi không có gió:

Với:

Wt là tổng trọng lưng của cáp, dây treo và chất cách điện, tính bằng kg/km;

Wb là trọng lưng chỉ của dây treo, tính bằng kg/km.

A.1.2. Mối quan hệ giữa độ chùng tối thiểu S và độ căng tối đaT:

Trong đó:

d là đưng kính hoặc đưng kính tương đương của dây treo, tính bằng mm.

A.2.Bảngtínhsẵnđộchùngtốithiểuđộcăngtốiđacủacápđồngtreo theonhiệtđộchiềudàikhoảngcộtchocácloạicápđồngdâytreocáp khác nhau

Xem các Bảng từA.1 đếnA.18.


BảngA.1. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 10 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1120

130

1110

180

1110

240

1070

310

1030

400

990

500

950

620

920

750

890

900

10

1050

140

1050

190

1050

250

1010

330

970

420

940

530

910

650

880

780

860

940

15

990

150

990

200

990

270

960

350

930

440

900

550

870

680

850

820

830

970

20

930

160

930

220

930

280

910

370

880

470

860

580

840

710

820

850

800

1000

25

870

170

870

230

880

300

860

390

840

490

820

610

800

740

790

880

780

1040

30

810

180

820

250

830

320

810

410

800

520

780

640

770

770

760

910

750

1070

35

750

200

770

260

780

340

770

430

760

540

750

660

740

800

730

950

730

1110

40

700

210

720

280

740

360

730

460

720

570

720

690

710

830

710

980

710

1140

50

610

240

630

320

660

400

660

510

660

620

660

750

660

890

660

1040

670

1210



BảngA.2. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 20 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1110

180

1100

250

1070

340

1030

440

1000

570

960

710

940

870

910

1040

900

1230

10

1050

190

1040

260

1020

350

990

460

960

590

930

730

910

890

890

1070

870

1260

15

990

200

990

280

970

370

940

480

920

610

900

760

880

920

870

1100

850

1300

20

940

220

940

290

930

390

900

500

890

640

870

790

860

950

840

1130

830

1330

25

880

230

890

310

880

410

870

530

850

660

840

810

830

980

820

1160

810

1360

30

830

240

850

330

840

430

830

550

820

690

810

840

810

1010

800

1190

800

1390

35

790

260

800

340

810

450

800

570

790

710

790

860

790

1030

780

1220

780

1420

40

740

270

760

360

770

470

770

590

770

730

770

890

760

1060

760

1250

760

1450

50

660

310

690

400

710

510

710

640

720

780

720

940

730

1120

730

1300

730

1510



BảngA.3. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 30 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1100

210

1060

300

1010

410

970

550

940

700

910

870

890

1060

870

1280

850

1510

10

1040

230

1010

320

970

430

940

570

910

720

890

900

870

7090

850

1300

840

1530

15

990

240

960

330

930

450

900

590

880

750

860

920

850

1120

830

1330

820

1560

20

940

250

920

350

890

470

870

610

850

770

840

950

830

1140

820

1360

810

1590

25

890

260

880

370

860

490

840

630

830

790

820

970

810

1170

800

1380

790

1620

30

850

280

840

380

820

510

810

650

800

820

800

1000

790

1200

790

1410

780

1650

35

800

290

800

400

790

530

790

680

780

840

780

1020

770

1220

770

1440

770

1670

40

760

310

770

420

760

550

760

700

760

860

760

1050

760

1250

760

1470

760

1700

50

690

340

700

460

710

590

720

740

720

720

720

110

730

1300

730

7520

730

1750



BảngA.4. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 50 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1080

300

1050

420

1020

570

990

740

970

930

950

1150

930

1390

920

1650

910

1930

10

1030

310

1010

440

990

590

960

760

940

950

930

1170

920

1410

910

1670

900

1960

15

990

330

980

450

960

600

940

780

920

970

910

1190

900

1430

900

1700

890

1980

20

950

340

940

470

930

620

910

800

900

1000

900

1220

890

1460

880

1720

880

2010

25

910

360

910

480

900

640

890

820

890

1020

880

1240

880

1480

870

1740

870

2030

30

880

370

880

500

880

660

870

840

870

1040

870

1260

860

1500

860

1770

860

2050

35

840

380

850

520

850

680

850

860

850

1060

850

1280

850

1520

850

1790

850

2080

40

810

400

830

530

830

690

830

880

840

1080

840

1300

840

1550

840

1810

840

2100

50

760

430

780

570

790

730

800

910

800

1120

810

1340

820

1590

820

1860

820

2140



BảngA.5. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 70 đôi, cỡ sợi 0,4 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

2560

180

2550

250

2550

330

2540

420

2530

520

2520

630

2510

750

2500

880

2490

1020

10

2470

190

2470

260

2460

340

2460

430

2450

530

2450

640

2440

770

2440

900

2430

1050

15

2380

200

2380

270

2380

350

2380

440

2380

550

2380

660

2380

790

2380

920

2380

1070

20

2290

200

2290

280

2300

360

2300

460

2310

560

2310

680

2320

810

2320

950

2320

1100

25

2200

210

2210

290

2220

380

2230

470

2240

580

2250

700

2260

830

2260

970

2270

1120

30

2110

220

2130

300

2140

390

2160

490

2170

600

2190

720

2200

850

2210

1000

2220

1150

35

2030

230

2050

310

2070

400

2090

500

2110

620

2130

740

2140

870

2160

1020

2170

1170

40

1950

240

1970

320

2000

420

2020

520

2050

640

2070

760

2090

900

2110

1040

2130

1200

50

1790

260

1830

350

1860

450

1900

560

1930

670

1960

800

1990

940

2010

1090

2040

1250



BảngA.6. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 100 đôi, cỡ sợi 0,4 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

2550

230

2540

310

2530

410

2520

520

2510

640

2500

780

2490

930

2480

1090

2470

1270

10

2460

230

2460

320

2450

420

2450

530

2440

660

2440

800

2430

950

2430

1120

2420

1300

15

2380

240

2380

330

2380

430

2380

550

2380

670

2380

820

2380

970

2380

1140

2380

1320

20

2300

250

2300

340

2310

450

2310

560

2320

690

2320

840

2330

990

2330

1150

2340

1350

25

2210

260

2230

350

2240

460

2250

580

2260

710

2270

860

2280

1010

2290

1190

2290

1370

30

2130

270

2150

370

2170

470

2190

590

2200

730

2220

880

2230

1040

2240

1210

2250

1400

35

2060

280

2080

380

2110

490

2130

610

2150

750

2170

900

2180

1060

2200

1230

2210

1420

40

1980

290

2010

390

2040

500

2070

630

2100

770

2120

920

2140

1080

2160

1260

2180

1450

50

1840

310

1880

420

1930

530

1960

660

2000

800

2030

960

2060

1120

2080

1300

2100

1500



BảngA.7. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 10 đôi, cỡ sợi 0,64 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1110

190

1090

260

1050

350

1010

470

970

600

940

740

910

910

890

1100

870

1300

10

1050

200

1040

270

1000

370

970

490

940

620

910

770

890

940

870

1130

850

1330

15

990

210

990

290

950

390

930

510

900

640

880

800

860

970

850

1160

830

1360

20

940

220

940

300

910

410

890

530

870

670

850

820

840

1000

830

1190

820

1390

25

880

240

890

320

870

430

850

550

840

690

830

850

810

1020

810

1210

800

1420

30

840

250

850

340

830

450

820

570

810

720

800

880

790

1050

790

1240

780

1450

35

790

260

800

350

800

470

790

600

780

740

780

900

770

1080

770

1270

770

1480

40

750

280

760

370

760

490

760

620

760

760

760

930

750

1110

750

1300

750

1510

50

670

310

690

410

700

530

710

660

710

810

720

980

720

1160

720

1360

720

1570



BảngA.8. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 20 đôi, cỡ sợi 0,64 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1080

300

1040

420

1010

560

980

730

950

930

930

1150

920

1390

910

1650

900

1930

10

1030

310

1000

430

970

580

950

750

930

950

920

1170

900

1410

890

1670

890

1960

15

990

320

970

450

940

600

930

770

910

970

900

1190

890

1430

880

1700

880

1980

20

950

340

930

460

920

620

900

790

890

990

880

1210

880

1460

870

1720

870

2010

25

910

350

900

480

890

640

880

810

870

1010

870

1240

860

1480

860

1740

860

2030

30

880

360

870

500

860

660

860

830

860

1030

850

1260

850

1500

850

1770

850

2050

35

840

380

840

510

840

670

840

850

840

1060

840

1280

840

1520

840

1790

840

2080

40

810

390

820

530

820

690

820

870

820

1080

820

1300

830

1540

830

1810

830

2100

50

750

420

770

570

780

730

790

910

790

1120

800

1340

800

1590

810

1860

810

2140



BảngA.9. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 30 đôi, cỡ sợi 0,64 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

2560

190

2550

260

2540

340

2530

430

2520

530

2530

640

2510

770

2500

900

2490

1050

10

2470

190

2460

260

2460

350

2460

440

2450

540

2450

660

2440

790

2440

920

2430

1070

15

2380

200

2380

270

2380

360

2380

450

2380

560

2380

680

2380

810

2380

950

2380

1100

20

2290

210

2290

280

2300

370

2300

470

2310

580

2310

700

2320

830

2320

970

2330

1120

25

2200

220

2210

300

2220

380

2230

480

2240

590

2250

720

2260

850

2270

990

2270

1150

30

2120

230

2130

310

2150

400

2160

500

2180

610

2190

740

2200

870

2210

1020

2230

1170

35

2030

240

2050

320

2070

410

2090

520

2110

630

2130

760

2150

890

2160

1040

2180

1200

40

1950

250

1980

330

2000

430

2030

530

2050

650

2070

780

2090

920

2110

1070

2130

1230

50

1800

270

1830

360

1870

460

1900

570

1940

690

1970

820

2000

960

2020

1110

2050

1280



BảngA.10. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 50 đôi, cỡ sợi 0,64 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

2540

260

2530

360

2510

470

2500

590

2490

740

2480

900

2470

1070

2460

1260

2460

1470

10

2460

270

2490

370

2450

480

2440

610

2430

760

2430

920

2420

1090

2420

1280

2420

1490

15

2380

280

2380

380

2380

490

2380

630

2380

770

2380

930

2380

1110

2380

1310

2380

1510

20

2300

290

2310

390

2310

510

2320

640

2320

790

2330

950

2330

1130

2340

1330

2340

1540

25

2220

300

2240

400

2250

520

2260

660

2270

810

2280

970

2290

1150

2300

1350

2310

1560

30

2150

310

2170

410

2190

540

2210

670

2220

830

2240

990

2250

1180

2260

1370

2270

1590

35

2080

320

2110

430

2130

550

2150

690

2170

850

2190

1010

2210

1200

2230

1400

2240

1610

40

2010

330

2040

440

2070

570

2100

710

2130

860

2150

1030

2170

1220

2190

1420

2210

1630

50

1880

350

1930

470

1970

600

2010

740

2040

900

2070

1070

2100

1260

2120

1460

2140

1680



BảngA.11. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 70 đôi, cỡ sợi 0,64 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

4190

220

4180

300

4160

390

4140

500

4120

610

4110

750

4090

890

4080

1050

4060

1220

10

4050

230

4040

310

4030

400

4020

510

4010

630

4010

770

4000

910

3990

1070

3980

1250

15

3910

230

3910

320

3910

410

3910

530

3910

650

3910

780

3910

930

3910

1100

3910

1270

20

3770

240

2780

330

3790

430

3800

540

3800

670

3810

800

3820

950

3830

1120

3830

1300

25

3630

250

3650

340

3670

440

3690

560

3710

680

3720

820

3740

980

3750

1140

3760

1320

30

3500

260

3530

350

3560

460

3580

570

3610

700

3630

840

3650

1000

3670

1170

3690

1340

35

3370

270

3410

360

3450

470

3480

590

3520

720

3550

860

3580

1020

3600

1190

3620

1370

40

3250

280

3300

380

3340

490

3390

610

3430

740

3460

880

3500

1040

3530

1210

3560

1390

50

3010

300

3080

400

3140

520

3200

640

3260

780

3310

930

3360

1090

3400

1260

3440

1440



BảngA.12. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 100 đôi, cỡ sợi 0,64 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

4160

290

4130

400

4110

530

4090

670

4070

840

4050

1010

4040

1210

4030

1430

4010

1660

10

4030

300

4020

410

4010

540

4000

690

3990

850

3980

1030

3970

1230

3970

1450

2960

1680

15

3910

310

3910

430

3910

560

3910

700

3910

870

3910

1050

3910

1250

3910

1470

3910

1710

20

3790

320

3800

440

3810

570

3820

720

3830

890

3840

1070

3840

1270

3850

1490

3860

1730

25

3670

330

3700

450

3720

590

3740

740

3750

910

3770

1090

3780

1290

3800

1510

3810

1750

30

3560

340

3590

460

3630

600

3660

750

3680

920

3700

1110

3720

1310

3750

1560

3760

1770

35

3450

350

3500

480

3540

610

3580

770

3610

940

3640

1130

3670

1330

3690

1560

3710

1800

40

3340

370

3400

490

3460

630

3500

790

3540

960

3580

1150

3610

1360

3640

1580

3670

1820

50

3150

390

3230

520

3300

660

3360

820

3410

1000

3460

1190

3510

1400

3540

1620

3580

1860



BảngA.13. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 10 đôi, cỡ sợi 0,9 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

1080

290

1050

410

1020

550

990

720

970

910

950

1120

930

1360

920

1620

910

1890

10

1030

310

1010

430

980

570

960

740

940

930

930

1150

920

1380

910

1640

900

1920

15

990

320

980

440

950

590

940

760

920

950

910

1170

900

1410

890

1660

890

1940

20

950

330

940

460

930

610

910

780

900

980

890

1190

890

1430

880

1690

880

1970

25

910

350

910

470

900

630

890

800

880

1000

880

1210

870

1450

870

1710

870

1990

30

870

360

880

490

870

640

870

820

860

1020

860

1240

860

1470

860

1730

860

2010

35

840

380

850

510

850

660

850

840

850

1040

850

1260

850

1500

850

1760

850

2040

40

810

390

820

520

830

680

830

860

830

1060

830

1280

830

1520

830

1780

840

2060

50

750

420

770

560

780

720

790

900

800

1100

810

1320

810

1560

810

1830

820

2110



BảngA.14 Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 20 đôi, cỡ sợi 0,9 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

2550

220

2540

300

2530

390

2520

490

2510

610

2500

740

2490

890

2480

1050

2470

1220

10

2470

220

2460

310

2450

400

2450

510

2440

630

2440

760

2430

910

2430

1070

2430

1230

15

2380

230

2380

320

2380

410

2380

520

2380

650

2380

780

2380

930

2380

1090

2380

1270

20

2290

240

2300

330

2310

430

2310

540

2320

660

2320

800

2330

950

2330

1120

2330

1290

25

2210

250

2220

340

2230

440

2240

550

2260

680

2260

820

2270

970

2280

1140

2290

1320

30

2130

260

2150

350

2160

450

2180

570

2200

700

2210

840

2220

1000

2240

1160

2250

1340

35

2050

270

2080

360

2100

470

2120

590

2140

720

2160

860

2180

1020

2190

1190

2210

1370

40

1980

280

2010

380

2030

480

2060

600

2090

740

2110

880

2130

1040

2150

1210

2170

1390

50

1830

300

1870

400

1910

510

1950

640

1980

780

2010

920

2040

1080

2070

1260

2090

1440



BảngA.15. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 30 đôi, cỡ sợi 0,9 mm, dây treo lõi 7/1,25 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

2530

300

210

420

2500

550

2490

690

2480

860

2460

1050

2460

1250

2450

1470

2440

1710

10

2450

310

2440

430

2440

560

2430

710

2430

880

2420

1060

2420

1270

2410

1490

2410

1730

15

2380

320

2380

440

2380

570

2380

720

2380

900

2380

1080

2380

1290

2380

1510

2380

1750

20

2310

330

2310

450

2320

590

2330

740

2330

910

2340

1100

2340

1310

2350

1530

2350

1780

25

2240

340

2250

460

2270

600

2280

760

2290

930

2300

1120

2310

1330

2310

1560

2320

1800

30

2170

350

2190

480

2210

620

2230

770

2250

950

2260

1140

2270

1350

2280

1580

2290

1820

35

2100

360

2130

490

2160

630

2180

790

2200

970

2220

1160

2240

1370

2250

1600

2260

1840

40

2040

380

2080

500

2110

650

2140

810

2160

980

2190

1180

2200

1390

2220

1620

2240

1870

50

1920

400

1670

530

2020

680

2050

840

2090

1020

2120

1220

2140

1430

2160

1660

2180

1910



BảngA.16. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 50 đôi, cỡ sợi 0,9 mm, dây treo lõi 7/1,6 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

4160

290

4130

400

4110

530

4090

670

4070

840

4050

1020

4040

1210

4030

1430

4010

1660

10

4030

300

4020

420

4010

540

4000

690

3990

850

3980

1040

3970

1230

3970

1450

3960

1690

15

3910

310

3910

430

3910

560

3910

710

3910

870

3910

1050

3910

1260

3910

1470

3910

1710

20

3790

320

3800

440

3810

570

3820

720

3830

890

3840

1070

3840

1280

3850

1490

3860

1730

25

3670

330

3700

450

3720

590

3740

740

3750

910

3770

1090

3780

1300

3800

1520

3810

1750

30

3560

340

3590

460

3630

600

3660

750

3680

930

3710

1110

3730

1320

3740

1540

3760

1780

35

3450

360

3500

480

3540

620

3580

770

3610

940

3640

1130

3670

1340

3690

1560

3710

1800

40

3350

370

3400

490

3460

630

3500

790

3540

960

3580

1150

3610

1360

3640

1580

3670

1820

50

3150

390

3230

520

3300

660

3360

820

3420

1000

3460

1190

3510

1400

3540

1620

3580

1870



BảngA.17. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 70 đôi, cỡ sợi 0,9 mm, dây treo lõi 7/2,0 mm

Nhiệt độ (0C))

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

6530

260

6490

360

6460

470

6430

600

6400

740

6370

900

6350

1080

6330

1270

6310

1480

10

6320

270

6300

370

6280

480

6270

620

6250

760

6240

920

6230

1100

6220

1290

6210

1500

15

6110

280

6110

380

6110

500

6110

630

6110

780

6110

940

6110

1120

6110

1320

6110

1530

20

5910

290

5930

390

5950

510

5960

650

5970

800

5990

960

6000

1140

6010

1340

6020

1550

25

5720

300

5750

410

5780

530

5810

660

5840

810

5870

980

5890

1160

5910

1360

5930

1570

30

5530

310

5580

420

5630

540

5670

680

5720

830

5750

1000

5780

1180

5810

1380

5840

1600

35

5350

320

5410

430

5480

560

5540

700

5590

850

5640

1020

5680

1210

5720

1410

5760

1620

40

5170

330

5260

440

5340

570

5410

710

5470

870

5530

1040

5580

1230

5630

1430

5670

1640

50

4830

350

4950

470

5060

600

5160

750

5250

910

5330

1080

5400

1270

5460

1470

5520

1690



BảngA.18. Độ căng tối đaT(N) và độ chùng tối thiểu S (mm) của cáp 100 đôi, cỡ sợi 0,9 mm, dây treo lõi 7/2,0 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

45

50

55

60

65

70

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

T

S

5

6450

370

6410

510

6370

670

6340

850

6310

1050

6280

1280

6260

1530

6250

1800

6230

2090

10

6280

380

6260

520

6240

680

6220

860

6210

1070

6200

1300

6190

1550

6180

1820

6170

2110

15

6110

390

6110

530

6110

700

6110

880

6110

1090

6110

1300

6190

1550

6180

1820

6170

2110

20

5950

400

5970

540

5990

710

6000

900

6020

1100

6030

1330

6040

1580

6050

1860

6050

2150

25

5800

410

5840

560

5870

720

5900

910

5930

1120

5950

1350

5970

1600

5980

1880

6000

2170

30

5650

420

5710

570

5760

740

5800

930

5840

1140

5870

1370

5900

1620

5920

1890

5940

2190

35

5500

430

5580

580

5650

750

5700

940

5750

1150

5800

1390

5830

1640

5860

1910

5890

2210

40

5360

450

5460

600

5540

770

5610

960

5670

1170

5720

1400

5770

1660

5800

1930

5840

2230

50

5100

470

5230

620

5340

800

5430

990

5510

1200

5580

1440

5640

1700

5690

1970

5730

2270


Phụ lục B

(Quy định)

XÁC ĐỊNH HỆ SỐ CHE CHẮN CỦA DÂY CHỐNG SÉT

Xác định hệ số che chắn cho các trường hợp khác nhau như trình bày trên Hình B.1.

Hình B.1. Sắp xếp các dây chống sét ngầm bao bọc xung quanh cáp viễn thông

B.1.Trường hợp dùng một dây chống sét

Hệ số che chắn η đưc xác định bằng công thức:

Trong đó:

x là khoảng cách giữa các trục cáp và dây chống sét;

s là bán kính của dây chống sét;

r là bán kính của vỏ cáp.

BảngB.1đưaragiátrịtínhsẵnhệsốchechắnchotrưnghợpr=10mm

Bảng B.2 cho trưng hợp r = 20 mm với các giá trị khác nhau của s và x.

Bảng B.1. Hệ số che chắn khi r= 10 mm

x (m)

s = 2 mm

s = 3 mm

s = 5 mm

s = 8 mm

s = 12 mm

0,15

0,61

0,59

0,56

0,52

0,48

0,25

0,60

0,58

0,55

0,52

0,49

0,50

0,59

0,57

0,54

0,51

0,49

1,00

0,57

0,56

0,53

0,51

0,49



Bảng B.2. Hệ số che chắn khi r= 20 mm

x (m)

s = 2 mm

s = 3 mm

s = 5 mm

s = 8 mm

s = 12 mm

0,15

0,68

0,65

0,62

0,59

0,55

0,25

0,65

0,63

0,60

0,57

0,54

0,50

0,63

0,61

0,59

0,56

0,54

1,00

0,61

0,60

0,58

0,55

0,53

B.2.Trường hợp dùng hai dây chống sét

Hệ số che chắn η đưc xác định bằng công thức:

Trong đó:

r’12 là khoảng cách giữa trục cáp và một trong các dây chống sét;

r’11 =

r’22 =

Với:

r11         là bán kính trung bình của vỏ;

r22         là bán kính của dây chống sét ngầm;

h          là độ chôn sâu của cáp;

h,         là độ chôn sâu của dây chống sét;

b          là khoảng cách giữa các dây chống sét;

b,         khoảngcáchgiữamộtdâychốngsétảnhảocủadâychốngsét khác qua giao diện “không khí - đất”:

BảngB.3trìnhbàyhệsốchechắntínhsẵnchotrưnghợpdùnghaidâychống sét,vớir=10mm,s=5mmcácgócgtạobởidâychốngsétvớitrụcthẳngđứng có giá trị khác nhau.

Bảng B.3. Hệ số che chắn của hai dây chống sét, khi r= 10 mm, s = 5 mm

x (m)

g = 30°

g = 45°

g = 60°

g = 90°

0,15

0,38

0,36

0,34

0,33

0,25

0,38

0,35

0,34

0,33

0,50

0,37

0,35

0,34

0,33

1,00

0,37

0,35

0,34

0,33

B.3.Tng hợp dùng nhiều hơn hai dây chống sét

BảngB.4BảngB.5trìnhbàyhệsốchechắntínhsẵnơngứngchotrưng hợpdùngbadâychốngsétndâychốngsét,đưcbốtríthànhmộtvòngtrònxung quanhcáp,vớir=10mm,s=5mm,x=0,25mcácgócg tạobởidâychốngsét với trục thẳng đứng có giá trị khác nhau.

Bảng B.4. Hệ số che chắn tính sẵn cho trường hợp dùng ba dây chống sét

g = 30°

g = 60°

g = 90°

g = 120°

0,33

0,26

0,23

0,22



Bảng B.5. Hệ số che chắn tính sẵn cho trường hợp dùng n dây chống sét

n = 4

n = 6

n = 8

0,16

0,09

0,06



Phụ lục C

(Tham khảo)

MỘT SỐ QUY CÁCH ĐẤU NỐI CÁP

C.1. Quy cách kết cuối cáp treo

a)Kếtcuốiptreophbiếnlàdùngbulôngđầuvòngnhưtrìnhytrên HìnhC.1.

b) Có thể kết cuối cáp treo bằng các đai thép.

c) Kết cuối cáp treo ở nơi cáp vào và ra tủ cáp như trình bày trên Hình C.2.

d)Tnghợpcápkèmdâytreo,khikếtcuốicáptreocầntáchdâytreora khỏi cáp.

Hình C.1. Kết cuối dây treo cáp bằng bu lông đầu vòng

Hình C.2. Kết cuối dây treo cáp ở nơi cáp vào và ra tủ

C.2. Kết cuối cáp tại hộp cáp

a)Cápđivàodâythuêbaođiratạihộpcáptrênbềmặtcộtđưcđặttrongống nhựahoặcthanhdẫncáp.Ốngghenluồndẫncápcầnđưcđặtthẳngdọcthâncột vàbuộcchắcchắnvàocộtbằngcácdâythépmạkẽm3,0mmhoặcCôliêbằngthép không rỉ. Khoảng cách giữa các dây buộc (Côliê) không lớn hơn 50 cm.

b)Dâynốiđấthộpcápbằngđồngtiếtdiệnkhôngnhỏhơn25mm2đưcđặt trongốnghoặcmángốpbằngnhựa.ốnghoặcmángốpbằngnhựabảovệdâynố

đấthộpcápđưcđặtdọcthâncộtđưcbuộcchắcchắnvàocộtbằngdâythépmạ kẽm3,0mmhoặcCôliêbằngthépkhôngrỉ.Khoảngcáchgiữacácdâybuộc(Côliê) không lớn hơn 50 cm.

c)Màngchắntừcủacáptạicáchộpcápđưcnốiđất.Việctiếpđấtchohộpcáp tuân thủ các quy định nêu tại mục 8.1.4.

C.3. Kết cuối cáp tại tủ cáp

a)Cápngầmđitừhệthốngcốngbểhoặcchôntrựctiếpvàotủcáphoặcđira khỏitủcápphảiđưcđặttrongốngdẫncápbằngnhựa.ốngdẫnthểdùngloạiống PVCcứng,thanhdẫncáphoặcốngsunmền;ốngdẫncáp,thanhdẫncápđưcđặt thẳngdọcthâncộtcốđịnhchắcchắnvàocộtbằngcácđaithépkhônggỉ,khoảng cách giữa các đai không lớn hơn 50 cm.

b)ỐngdẫncáplêntủdùngloạiốngPVCcứnghoặcốngcaosumềm.Đưng kính ống đưc lựa chọn phù hợp với kích thưc cáp đi bên trong ống.

c)Dâynốiđấttủcápdâyđồngbọc,tiếtdiệndâykhôngnhỏhơn25mm2và đưcđặttrongốngnhựa(xemHìnhC.3).Trịsốđiệntrởtiếpđấtcủatủcápphảibảo đảm trị số đúng theo quy định.

Hình C.3. Tiếp đất tủ cáp

C.4. Hàn nối cáp đồng treo

C.4.1. Nối cáp đồng tại các tủ, hộp cáp

a)Cápđồngsaukhibócvỏbọcbênngoàimộtđoạnkhoảng700mmđưcluồn qualỗphíaidẫnvàocáctủhoặchộpcáp.Cápđưcbắtchặtvàothântủhoặc hộpcáp,sauđósợidâyđồngtrầnnằmbênimàngchắnkimloạitừngđôidây củacápđưctáchra.Lầntbóclớpcáchđiệnđầucủatừngsợidâyđồngmột đoạn khoảng 25 mm rồi đem nối vào phiến đấu dây.

b)Màngchắnkimloạicủacápđưcnốiđấtthôngquasợidâyđồngtrầnnằm sátngaybênilớpmàngkimloại.Sợidâyđồngnàysẽđưcbắtchặtbằngêcu vàomộtconvítđãlắpsẵnbêntrongtủhoặchộpcáp.Dâynốiđấtcủatủhoặchộp cápbằngđồngtiếtdiệnkhôngnhỏhơn25mm2,bốtrídọccộtdẫnxuốngtổtiếp đất và đưc bảo vệ bằng máng hoặc ống PVC.

C.4.2. Nối cáp đồng tại các măng sông

a)Tchếtcầnbócdâytreocápra.Cácđôidâycủacápnàysẽđưcnốilần lưtvớicácđôidâycủacápkiabằngconrệp,sauđótiếnhànhnốimànchắnkim loạicủahaicápsauđótadùngmăngsôngbọctoànbộcápđãnốilại.Cuốicùng lànốidâytreocápbằngkẹp3lỗhairãnh(xemHìnhC.4).Măngsôngcápđồngnên bố trí tại cột treo cáp.

b)hailoạimăngsôngchínhmăngsôngnốithẳngmăngsôngrẽnhánh. Măngsôngnốithẳngđểnốihaicápcùngloại.Măngsôngrẽnhánhđểnốicácloại cáp khác nhau hoặc thay thế tủ cáp.

c)Măngsôngdùngđểnốiliềncácvỏbọcngoàicủacáp,sửdụngphổbiếnlà loại có thể co ngót nhờ nhiệt.

d)Docáptreongoàitrờinênmăngsôngphibảovệmốinối,bảovệsợiđồng và cáp khỏi bị ngấm nưc và một số tác động của môi trưng.

Hình C.4. Măng sông cáp treo

C.5. Nối cáp sợi quang

C.5.1. Nối sợi quang

a)Nốisợiquangthựchiệnbằngthiếtbịhànnốisợiquangtheophươngpháphàn hồ quang hoặc hàn cơ khí.

b)Saukhihànnốisợiquangxongphảicẩnthậnđưamốihànvàotrongkhay hàn. Bán kính cong của sợi quang phải bảo đảm lớn hơn 20 lần đưng kính cáp.

c)Saukhitấtcảcácsợiquangđãđưchàn,cầngiữchocácsợichắcchắnbằng cácốnghoặccácbọcđệmđặttrênkhay(xemHìnhC.5).Cácsợiriênglẻđưccuộn quanhkhayhàn(xemHìnhC.6).Ốngbaosợiđệmsợiphảiđưcxếpvòngquanh giá đỡ. Cáp và dây gia cưng đưc giữ chặt nhờ các kẹp và vít.

d) Khi các mối hàn thỏa mãn yêu cầu ta đóng măng sông lại.

Hình C.5. Ống bao sợi và đệm sợi

Hình C.6. Cuộn các sợi riêng lẻ quanh khay hàn

C.5.2. Lắp đặt măng sông cáp quang

a)Măngsôngcápquangtreođưcbốtrítạicáccột.Cápquangtạicộttreo măngsôngcầnđểmỗiđầudôiratốiđa10mđểphụcvụhànnối.Phâncápquangdư đưcvòngvớiđưngkínhkhôngquá0,6m.Khoảngcáchgiữacácvòngcápdự phòng trên cùng một tuyến phải lớn hơn 200 m.

b)Hộpmăngsôngphảicầnđưckiểmtratheotàiliệukỹthuậttrưckhilắpđặt. Măng sông đưc lựa chọn tùy thuộc vào loại cáp quang sử dụng.

c)Cuốnbăngdínhođiểmlắpkẹppphùhợpvớiloạimăngsôngđãlựachọn.

d) Lắp kẹp cáp không để cáp gập quá bán kính uốn cong cho phép.

e)Saukhixiếtchặtkẹpvàocáp,cầnvítchặtdâygiangvàovítđịnhvịhoặc/ và tiếp đất dây gia cưng.

f)Việc hàn nối các sợi quang theo các trình tự đã nêu ở trên.

g) Bôi mỡ lên thành của vỏ trong măng sông.

h) Bôi mỡ vào mặt trong các cổng của gioăng nhựa.

i) Đặt gioăng nhựa rồi ấn chặt nó lên thành vỏ trong măng sông.

j) Bôi mỡ lên mặt trên của gioăng nhựa.

k) Bọc vỏ trong măng sông bằng lưi đệm.

l) Đóng nắp măng sông và vít chặt.

m)Treo măng sông lên cột (xem Hình C.7).

Hình C.7. Lắp đặt măng sông cáp quang trên cột

C.5.3. Lắp cáp quang tại giá ODF (Optical Distributions Frame)

a)SaukhikiểmtrahộpgiáODFtheotàiliệukỹthuậtbảođảmyêucầu,thực hiệngắnhộpgiáODFlênkhunggiá.Làmvệsinhcáp.Bóctuốtvỏcápquangrồi cuốnbăngdínhvàođiểmlắpkẹpcáp.Khicuốncầnlắpthêmmộtốngđệmđểtránh kẹp trực tiếp vào vỏ cáp. Chuẩn bị đầu cáp xem Hình C.8.

b)Lắpkẹpcápphảibảođảmkhiđưacápvàokhôngbịgậpquábánkínhuốn congchophép,xiếtchặtkẹpvàocáp,vítchặtdâygiangvàothanhđịnhvịhoặc/ vàtiếpđấtdâygiang.Địnhvịốnglõngvàokhequyđịnh,đậynắpngănốngsợi không để kẹp vào ống sợi. Lắp đặt kẹp cáp xem Hình C.9.

c)Phânnhómsợiquangđặttrongốngnhựatheotừngnhóm.Lắpkhaychứa sợiquangogiá.Địnhvynốiquangokhaychứasợiquang,đánhdấucác dâynối.

d) Phân nhóm dây nối quang.

e) Đưa sợi quang đã hàn đạt chất lưng vào khay đựng sợi quang tuyệt đối không để sợi quang cong quá bán kính uốn cong cho phép.

f) Đặt ống co nhiệt mối hàn đúng vị trí theo thứ tự trong gá ống bảo vệ.

g)Lpbnốiquangtrênbngtiếphp.Đánhdunchotngvtríbnốiquang.

h) Định vị cáp trên đầu giá cáp ODF.

Hình C.8. Chuẩn bị đầu cáp

Hình C.9. Lắp đặt kẹp cáp

C.6. Nối đất dây treo cáp

a)Cácbộphậncấuthànhhệthốngnốiđấtdâythépbệntreocápgồmcó:bộnối đất; dây nối đất; máng hoặc ống bảo vệ dây nối đất; điện cực tiếp đất.

b)Tnghợpkhôngcóbnốiđất,cóthnốibằngphươngphápnchảyynối đấtvớiythépbệntreocáp.Mốincầnđưcnchốngrđphòngănmòn.

c)Dâynốiđấtloạithépbện,gồm4sợithépmạkẽm,đưngkínhmỗisợi 1,9 mm. Dây nối đất phải đưc đặt trong ống hoặc máng nhựa bảo vệ PVC.

d)Tùy thuộc vào điện trở tiếp đất yêu cầu có thể dùng một hoặc nhiều điện cực tiếpđất.Điệncựctiếpđấtđưcchônngaytạichâncộttreocáp.Nếudùngnhiềuđin cực tiếp đất thì nên bố trí dãy các điện cực tiếp đất vuông góc với hưng tuyến cáp.

Hệ thống nối đất dây thép bện treo cáp đưc trình bày trên Hình C.10.

Hình C.10. Hệ thống nối đất dây thép bện treo cáp

C.7. Tiếp đất màng chắn từ của cáp

Thực hiện tiếp đất màng chắn từ của cáp viễn thông như sau: C.7.1. Đối với cáp có sợi dây đồng nằm bên dưi màng chắn từ:

a)Cắtblớpvnhựabọcnngoài.Khithaocctlớpvnhựavàphôi nhômuýkhôngmđứthoặchỏngydẫnvàsợiyđồngnằmndướimàng chắntừ.

b) Gỡ màng nhôm chắn từ quấn quanh ruột cáp. c) Cắt bỏ phôi nhôm đến điểm cắt lớp vỏ nhựa.

d)Kẹphoặchàndâytiếpđấtvớisợidâyđồngnằmbênimàngchắntừ(xem Hình C.11).

Hình C.11. Nối đất sợi dây đồng nằm bên dưới màng chắn từ

C.7.2. Đối với cáp không có sợi dây đồng nằm bên dưi màng chắn từ.

a) Cắt bỏ lớp vỏ nhựa bọc bên ngoài.

b) Gỡ màng nhôm chắn từ quấn quanh ruột cáp.

c) Cắt bớt phôi nhôm chỉ để lại đủ để quấn 3 vòng quanh lõi cáp.

d) Làm sạch bề mặt phôi nhôm.

e)Quấnphôinhôm3vòngquanhruộtcápsátchỗcắtlớpvỏnhựabọccáprồi dùng kẹp kẹp chặt lại.

f)Nốidâyđồngđưngkính2mmvớitấmkẹpnốidâynàyvớidâyđất. Khitiếpđấtnhữngchỗcầnnốimàngnhômchắntừphảithựchiệnnốimàngchắn từ trưc rồi mới thực hiện tiếp đất màng chắn từ (xem Hình C.12).

Hình C.12. Nối đất màng chắn từ đối với cáp không có sợi dây đồng bên dưới



Thư mục tài liệu tham khảo

[1]Quyphạmcấpsở“Quyphạmxâydựngmạngngoạivi”,số68QP-01:04-VNPTcủaTổng công ty Bưu chínhViễn thôngViệt Nam.

[2]QuyphạmngànhQPN01-76“Xâydựngđưngdâytrầnthôngtinđưng dài”

[3]QuyphạmngànhQPN07-72“Xâydựngđưngdâyđiệnthoạinộithị”(phần thiết kế)

[4]Đềtàinghiêncứukhoahọc“Xâydựngquyphạmxâydựngcôngtrìnhngoại vi”,số49-05-KHKT-TC,chủtrì:Ts.NguyễnVănDũng,ViệnKhoahọcKỹthuật Bưu điện.

Tìm kiếm

Thông tin Quy chuẩn QCVN33:2011/BTTTT
Loại văn bảnQuy chuẩn
Số hiệuQCVN33:2011/BTTTT
Cơ quan ban hành
Người ký***
Lĩnh vựcĐiện - điện tử
Ngày ban hành14/04/2011
Ngày hiệu lực...
Tình trạng hiệu lựcKhông xác định
Cập nhật9 tháng trước
(16/09/2020)
