Quy chuẩn kỹ thuật quốc gia QCVN 73:2014/BGTVT về hoạt động kéo trên biển

QCVN 73: 2014/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ HOẠT ĐỘNG KÉO TRÊN BIỂN

National Technical Regulation on Towage at Sea

Lời nói đầu

Quy chuẩn kỹ thuật quốc gia về Hoạt động kéo trên biển QCVN 73: 2014/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông Vận tải ban hành theo Thông tư số 24/2014/TT-BGTVT ngày 30 tháng 6 năm 2014.



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ HOẠT ĐỘNG KÉO TRÊN BIỂN

National Technical Regulation on Towage at Sea



MỤC LỤC

I. QUY ĐỊNH CHUNG

1.1 Quy định chung

1.2 Tài liệu viện dẫn

1.3 Giải thích từ ngữ

II. QUY ĐỊNH K THUT

Chương 1 Quy định chung

1.1 Quy định chung

1.2 Hồ thiết kế

1.3 Yêu cầu v dự báo thời tiết và sóng bin

Chương 2 Đi tưng đưc o là tàu

2.1 Quy định chung

2.2 Độ bền kết cấu thân vỏ

2.3 Ổn định nguyên vẹn và ổn định tai nạn

2.4 Các biện pháp an toàn tránh sự xâm nhập của nước

2.5 Phương tiện thoát nước và thoát nước mặt boong

2.6 Thiết bị neo

2.7 Bánh lái và chân vịt

2.8 Đèn hành trình, tín hiệu âm thanh và vật hiệu

2.9 Phương tiện để lên tàu

2.10 Các yêu cầu bổ sung đối với tàu được kéo có người trực

2.11 Chằng buộc, cố định hàng hóa và thiết bị

2.12 Trang bị cứu hỏa

2.13 Điểm kéo tàu

2.14 Ngăn ngừa ô nhiễm

2.15 Các yêu cầu khác

Chương 3 Đối tượng được kéo là giàn di động trên biển và các công trình biển khác

3.1 Quy định chung

3.2 Ổn định nguyên vẹn và tốc độ

3.3 Mặt thoáng két chứa chất lỏng và đóng kín các miệng khoét

3.4 Chằng buộc và cố định

Chương 4 Tàu kéo

4.1 Quy định chung

4.2 Pơng tiện thông tin liên lạc

4.3 Pơng tiện để chuyển người

4.4 Các yêu cầu khác

Chương 5 Thiết b và dụng cụ kéo

5.1 Quy định chung

5.2 Tời kéo

5.3 Thiết bị và dụng cụ kéo

III. QUY ĐỊNH V QUN LÝ

1.1 Quy định v giám sát kỹ thuật

1.2 Kiểm tra, thử nghiệm

1.3 Chứng nhận

1.4 Thủ tục kiểm tra, chng nhận

IV. TRÁCH NHIM CA CÁC T CHC, NHÂN

1.1 Trách nhiệm của các chủ tàu

1.2 Trách nhiệm của các sở thiết kế

1.3 Trách nhiệm của Cục Đăng kiểm Việt Nam

1.4 Kiểm tra thc hiện ca B Giao thông vận tải

V. T CHC THC HIN

1.1 Áp dụng Quy chuẩn

1.2 Các điều kiện để kéo tàu trên biển

1.3 Quản hoạt động kéo

Ph lc A Yêu cầu bền ca cấu đ và cấu chng buộc

Ph lc B Tính toán sc cn khi o trên biển

Ph lc C Quy trình th lc kéo tại móc

Ph lc D Nhật kéo

Ph lc E Kéo u theo đoàn

Ph lc F Mẫu Giy đ ngh thẩm định h thiết kế hoạt đng kéo; Mẫu Giy đ ngh kiểm tra; Mẫu Thông báo thẩm định h thiết kế hoạt đng kéo; Biên bản c định lc o tại móc; Giy chng nhận phù hợp cho hot đng o và Giy chng nhận th lc kéo tại móc



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ HOẠT ĐỘNG KÉO TRÊN BIỂN

National Technical Regulation on Towage at Sea

I QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Phạm vi điều chỉnh

1 Quy chuẩn k thuật quốc gia này (sau đây gọi tắt “Quy chuẩn) quy định vviệc kiểm tra, đánh giá mức độ an toàn và cấp giấy chng nhn phù hợp cho các hoạt động kéo trên biển, bao gồm các đối tượng được kéo với các kiểu như sau (sau đây gọi chung đối tượng được kéo):

(1) u kng t đy đưc bằng thiết b động lc (bao gồm sà lan và ng tông) và các cấu trúc nổi;

(2) nổi, cấu trúc nổi, trang thiết bị nổi và các cấu trúc mặt nước khác; (3) Giàn di động trên bin và các công trình biển;

(4) u được lắp máy b mất khả năng đẩy.

2 Quy chuẩn này không áp dụng cho hoạt động dịch chuyển các tàu phục vụ công trình, ví dụ lan cẩu, tàu nạo vét v.v trong phạm vi khu vc làm việc của chúng và không áp dụng cho các hoạt động kéo tàu trong cng. Quy chuẩn này cũng không áp dụng cho các tờng hợp kéo cu hộ hoặc kéo trong tình huống sự cố, tai nạn hoặc kéo các lan, tàu không tự hành đã được kiểm tra, cấp giấy chng nhận phù hợp để hoạt động bình thường.

3 Bất kể quy định -2 trên, các hoạt động kéo nêu ở -2 trên có thể áp dụng các yêu cầu thích hợp nêu trong Quy chuẩn y.

1.1.2 Đi tưng áp dụng

Quy chuẩn này áp dụng đối vi các tổ chc, nhân hoạt động liên quan đến hoạt động kéo trên biển thuộc phạm vi điều chỉnh nêu tại 1.1.1, bao gồm Cục Đăng kiểm Việt Nam (sau đây, gọi chung là Đăng kiểm); các ch tàu kéo, chủ đối tượng được kéo (bao gồm cả người thuê tàu, bảo hiểm, đại hoặc công ty quản lý tàu, quản hoạt đng kéo, sau đây gọi chung là ch tàu); nhng người tham gia hoạt động kéo; cơ sở thiết kế.

1.2 Tài liệu viện dẫn

1.2.1 Các tài liệu viện dẫn sử dụng trong Quy chuẩn

1 QCVN 21: 2010/BGTVT, Quy chuẩn k thuật quốc gia Quy phạm phân cấp và đóng tàu biển v thép ban hành kèm theo Thông tư số 12/2010/TT-BGTVT ngày 21 tháng 4 năm 2010 ca B tởng B Giao thông vận tải và QCVN 21: 2010/BGTVT, Quy chuẩn kỹ thuật quốc gia Quy phạm phân cấp và đóng tàu biển v thép ban hành kèm theo Thông tư số 05/2013/TT-BGTVT ngày 02 tháng 5 năm 2013.

2 QCVN 48: 2012/BGTVT, Quy chuẩn k thuật quốc gia phân cấp và giám sát kỹ thuật giàn di động trên biển - công trình bin.

3 Công ước quốc tế về phòng ngừa đâm va trên biển (COLREGs 1972).

1.3 Giải thích t ng

1.3.1 Định nghĩa và giải thích

1 Các định nghĩa và giải thích liên quan đến các thuật ngữ chung được nêu Phần 1A - QCVN 21: 2010/BGTVT.

2 Ngoài ra, trong Quy chuẩn này sử dụng các định nghĩa và giải thích như sau:

(1) "Đối tượng được kéo" thông thường có nghĩa là tàu không tự đẩy được bằng thiết bị động lực, ví dụ như là sà lan, tàu cẩu, tàu đóng cọc, tàu nạo vét, tàu được cứu hộ, tàu rải ống, pông tông và các công trình biển như là công trình nổi, các công trình mặt nước, giàn di động trên biển và các công trình biển khác, cũng như là tàu trang bị máy nhưng bị mất khả năng đẩy khi phương tiện đẩy cơ khí bị hỏng, ngoại trừ các tàu được kéo trong tình huống sự cố và cứu hộ;

(2) "Thiết bị kéo" là thiết bị ở trên tàu kéo và đối tượng được kéo được dùng cho các hoạt động kéo, bao gồm tời kéo, móc kéo, cung kéo, tang trống của tời kéo, lỗ luồn dây (xô ma luồn dây), mã kéo, vòng kéo chữ D, chốt kéo, thiết bị giữ dây kiểu hàm cá mập ở trên tàu kéo, cũng như là điểm kéo (tấm mắt kéo hoặc cột kéo), lỗ luồn dây (xô ma luồn dây) v.v… trang bị trên đối tượng được kéo;

(3) "Dụng cụ kéo" là các dụng cụ trên tàu kéo và đối tượng được kéo chuyên dùng cho các hoạt động kéo, bao gồm dây kéo chính và dây kéo dự trữ, cáp kéo đa điểm bằng kim loại, xích kéo đa điểm, dây kéo trung gian ngắn, tấm liên kết ba mắt, vòng kéo, ma ní, dây kéo sự cố v.v…;

(4) "Lực kéo tại móc (BP)" là lực kéo liên tục tại móc được ghi ở Giấy chứng nhận thử lực kéo tại móc;

Nói chung, lực kéo tại móc là lực kéo sinh ra ứng với công suất định mức của hệ thống đẩy của tàu kéo khi tốc độ của tàu kéo trên nước lặng (gió nhỏ hơn cấp 3 thang Bô pho, ví dụ tốc độ gió không vượt quá 5 m/s, tốc độ dòng chảy không lớn hơn 0,5 m/s) là bằng không;

(5) "Tải kéo đứt (BL)" là tải kéo đứt nhỏ nhất của các dụng cụ kéo ghi trên Giấy chứng nhận;

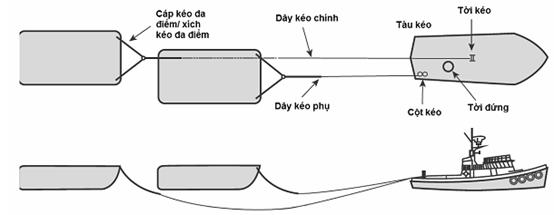

(6) "Dây kéo chính" là dây nối giữa tàu kéo và đối tượng được kéo;

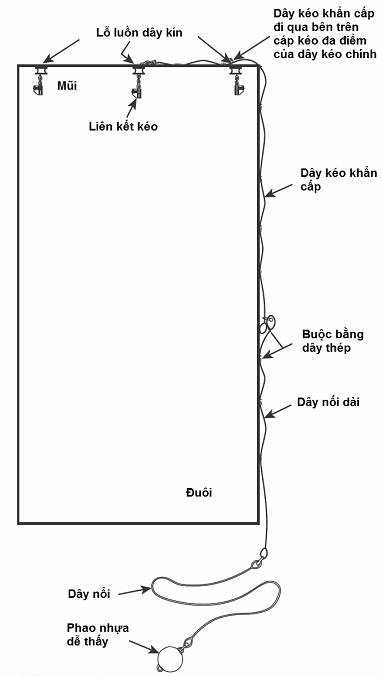

(7) "Dây kéo dự trữ" hay "Dây kéo sự cố" là dây được sử dụng thay cho dây kéo chính khi dây kéo chính bị hỏng hoặc được sử dụng để duy trì ổn định của đối tượng được kéo một cách tạm thời;

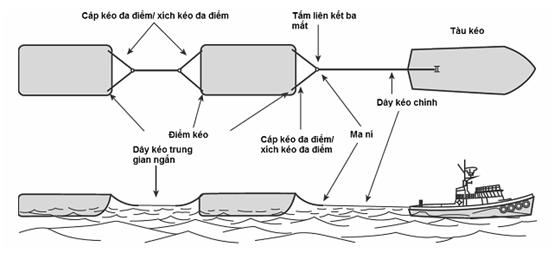

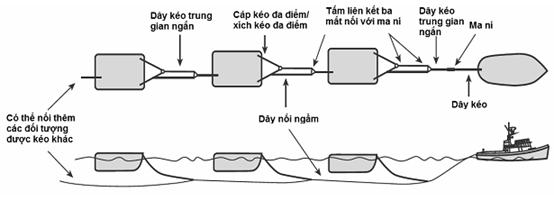

(8) "Cáp kéo đa điểm/xích kéo đa điểm" là dây nối được dùng cho các đối tượng được kéo có kích thước lớn, nối giữa dây dẫn hướng hoặc xích chống trầy ở những điểm kéo bố trí hai bên mạn của đối tượng được kéo (tấm mắt kéo hoặc cột kéo) với tấm liên kết ba mắt nhằm duy trì ổn định hướng của đối tượng được kéo;

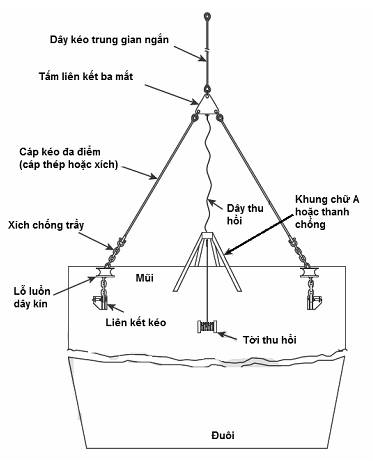

(9) "Đỉnh cáp kéo đa điểm/xích kéo đa điểm" là bộ phận nối giữa đỉnh của cáp kéo đa điểm và gốc của dây kéo trung gian ngắn, ví dụ như là tấm liên kết ba mắt, vòng kéo hoặc ma ní. Trong trường hợp sử dụng cáp kéo đa điểm/xích kéo đa điểm kiểu đơn, cáp kéo đa điểm/xích kéo đa điểm đó thường phải được nối với dây kéo trung gian ngắn bằng vòng kéo hoặc ma ní;

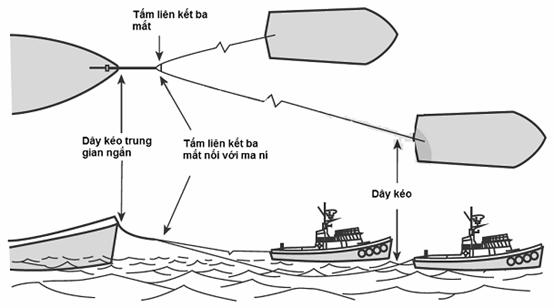

(10) "Dây kéo trung gian ngắn" là cáp nối giữa tấm liên kết ba mắt hoặc cáp kéo đa điểm/xích kéo đa điểm với dây kéo của tàu kéo;

(11) "Điểm kéo" là thiết bị trên đối tượng được kéo chuyên dùng để nối với dây kéo hoặc cáp kéo đa điểm/xích kéo đa điểm, bao gồm tấm mắt kéo hoặc cột kéo;

(12) "Hoạt động kéo" là toàn bộ quá trình diễn ra hoạt động kéo, bao gồm tàu kéo dùng cho việc kéo đối tượng được kéo ở nơi đi, kéo tới nơi đến và bàn giao đối tượng được kéo đó;

(13) "Hoạt động kéo thương mại" là hoạt động kéo mà xét về bản chất không phải là kéo cứu hộ và cũng không phải là kéo trong trường hợp bị sự cố;

(14) "Kéo trên biển" là hoạt động kéo thương mại giữa các cảng trú ẩn hoặc các cảng thả neo an toàn nhất định dọc theo tuyến đường, trong đó có tính đến điều kiện thời tiết;

(15) "Điều kiện môi trường" là tải trọng do điều kiện thời tiết hoặc điều kiện biển gây ra, ví dụ như là gió, sóng, băng, tuyết v.v… Dưới điều kiện thời tiết và biển mang tính quy chuẩn đó, lực kéo tại móc yêu cầu bởi đối tượng được kéo phải duy trì được ổn định hướng của hoạt động kéo, lực kéo tại móc đó phải tương đương lực khi tính với các điều kiện thời tiết và biển dưới đây, tác động trong cùng một hướng:

- Tốc độ gió: 20 m/s;

- Chiều cao sóng đáng kể: 5 m;

- Tốc độ dòng chảy: 0,5 m/s;

Có thể chấp nhận các tiêu chuẩn khác nếu có được sự tin cậy cao trong việc dự báo thời tiết và các số liệu kinh nghiệm về vùng nước thực tế;

(16) "Vùng khí hậu ôn hòa" là vùng mà không có các cơn bão nhiệt đới và không có khó khăn trong việc di chuyển, nhưng mà không bao gồm những vùng như là Bắc Ấn Độ Dương vào mùa có gió mùa Tây Nam, và vùng biển Đông vào mùa có gió mùa Đông Bắc. Điều kiện thời tiết của vùng có khí hậu ôn hòa như sau:

- Tốc độ gió: 15 m/s;

- Chiều cao sóng đáng kể: 2 m;

(17) "Thuyền trưởng tàu kéo" là thuyền trưởng của tàu được sử dụng để kéo; (18) "Người chỉ huy kéo" là người chỉ đạo, chịu trách nhiệm cho hoạt động kéo.

Thuyền trưởng tàu kéo có thể được phân công làm người chỉ huy kéo;

(19) "Chiều dài kéo" là khoảng cách nằm ngang đo từ đuôi của tàu kéo tới mút đuôi của đối tượng được kéo cuối cùng.

(20) "Chiều cao sóng đáng kể" chiều cao sóng đáng kể Hs là trung bình của 1/3 chiều cao sóng lớn nhất trong phạm vi phổ sóng.

II QUY ĐỊNH KỸ THUẬT

Chương 1

QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Quy định chung

Các quy định trong Quy chuẩn này được áp dụng trên cơ sở nguyên tắc chung nhằm đảm bảo an toàn, ngăn ngừa tai nạn và sinh mạng con người trên biển, phòng tránh tác động đến môi trường, đặc biệt là môi trường biển và tổn thất tài sản cho các hoạt động kéo trên biển.

1.1.2 Đề nghị kiểm tra

1 Đề nghị kiểm tra đối với các hoạt động kéo, theo Mẫu 2 của Phụ lục F, phải được chủ tàu hoặc đại diện chủ tàu lập và gửi Đăng kiểm.

2 Người đề nghị phải trình các hồ sơ và tài liệu như yêu cầu trong Quy chuẩn và bố trí thuận tiện cho việc kiểm tra của Đăng kiểm.

1.2 Hồ sơ thiết kế

1.2.1 Hồ sơ thiết kế phải trình

1 Trước khi thc hiện hoạt động kéo, phải trình cho Đăng kiểm các hồ sơ, tài liệu sau để kiểm tra s phù hợp với các yêu cầu của Quy chuẩn y:

(1) Kế hoạch kéo;

(2) Hướng dẫn kéo;

(3) Tính toán ổn định, sức bền của đối tượng được kéo (bao gồm cả các chi tiết gia cường, bổ sung tạm thời để phục vụ kéo (nếu có);

(4) Các biện pháp an toàn để phòng tránh nước ngập của đối tượng được kéo (bao gồm các phương tiện để xả nước và lỗ xả nước, các thiết bị đảm bảo tính nguyên vẹn kín nước, kín thời tiết);

(5) Bố trí và kết cấu các thiết bị neo và chằng buộc, thiết bị cố định bánh lái, chân vịt (nếu có) của đối tượng được kéo;

(6) Bố trí các đèn và phương tiện tín hiệu (nếu yêu cầu) của đối tượng được kéo;

(7) Bố trí phương tiện lên xuống đối tượng được kéo (nếu có);

(8) Bố trí và kết cấu các chi tiết kéo (tấm mắt kéo, cọc bích kéo...) của đối tượng được kéo;

(9) Bố trí hàng và chằng buộc hàng trên đối tượng được kéo (nếu có);

(10) Các thông tin chung về tàu kéo, thiết bị kéo và đối tượng được kéo;

(11) Bố trí và trang bị các hệ thống, trang thiết bị phòng, chống cháy, ô nhiễm (nếu có);

(12) Hồ sơ, tài liệu khác mà Đăng kiểm thấy cần thiết.

2 Sau khi kiểm tra hồ sơ và tài liệu nêu ở -1, phù hợp với quy trình do Đăng kiểm quy định, Đăng kiểm sẽ cấp Thông báo thẩm định hồ sơ thiết kế hoạt động kéo theo Mẫu 3 của Phụ lục F, kèm theo hồ sơ, tài liệu đã được kiểm tra, xác nhận.

1.2.2 Yêu cầu k thuật

1 Kế hoạch kéo, nói chung, phải bao gồm các nội dung sau:

(1) Các kích tớc chính của tàu kéo và đối tượng được kéo và lc kéo tại móc của tàu kéo;

(2) Lộ trình kéo theo kế hoạch được lập tớc, bao gồm vùng biển diễn ra hoạt động kéo, tuyến đường, khoảng cách, tốc độ, ngày đi và đến theo dự đoán mà có tính đến các yếu tố n điều kiện thời tiết được dự o, thủy triều và dòng chy, kích thước, cách bố trí, diện tích mặt hng gió và lượng chiếm nước của đối tượng được kéo và tính đến bất kỳ mối nguy hiểm o cần phải tránh liên quan đến hành hải v.v…;

(3) B trí các thiết bị và dụng cụ kéo và kế hoạch ng phó sự cố với thời tiết xấu, đặc biệt bố trí dng tàu và trú ẩn. Trong trường hợp đối tượng được kéo có người trực thì cả tàu kéo và đối tượng được kéo đều phải bản Kế hoạch kéo và Kế hoạch ng cu sự cố;

(4) Các vùng th trú ẩn hoặc neo đậu trên lộ trình kéo được lập kế hoạch tớc, kế hoạch tiếp nhiên liệu cho tàu kéo, điều kiện môi tng dự kiến và Kế hoạch kéo trong đó có các nơi đi, đến và g qua trên hành trình kéo;

(5) Bố trí kéo, trong đó phải bao gồm các thông tin về hoạt động kéo, các phương tiện thu hồi (đối với sà lan có người trực trong hoạt động kéo) và liên kết giữa dây kéo chính và dây kéo sự cố. Trong trường hợp có hơn một tàu kéo tham gia kéo thì phải chỉ ra vị trí của mỗi tàu kéo và tên của tàu kéo chính.

2 Thông tin của tàu kéo và thiết bị kéo

(1) Tàu kéo phải bao gồm các thông tin sau đây:

(a) Giấy chứng nhận theo luật;

(b) Giấy chứng nhận phân cấp;

(c) Giấy chứng nhận thử lực kéo tại móc hoặc hồ sơ liên quan.

(2) Thiết bị kéo và dụng cụ kéo phải bao gồm các thông tin sau:

(a) Kiểu và lực kéo định mức của tời kéo;

(b) Đặc tính kỹ thuật, chiều dài và tải kéo đứt của dây kéo chính và dây kéo sự cố;

(c) Bản vẽ hoặc thông tin của các dụng cụ kéo và thiết bị liên kết, nếu có thể, bao gồm dây kéo trung gian ngắn, cáp kéo đa điểm/xích kéo đa điểm, tấm liên kết ba mắt và móc.

3 Thông tin của đối tượng được kéo tàu

(1) Thông tin của đối tượng được kéo phải bao gồm: kiểu, tên, số nhận dạng hoặc là hô hiệu của tàu, cảng đăng ký, mớn nước kéo, thông tin về ổn định nguyên vẹn và ổn định tai nạn trong điều kiện kéo (đối với sà lan có người trực), cũng như là các đặc tính kỹ thuật của thiết bị neo và thiết bị chằng buộc;

Đối với các đối tượng được kéo mà đã ngừng hoạt động trong một thời gian dài và đã bị thải loại, số lượng các thông tin nêu trên có thể được giảm sao cho phù hợp, ít nhất phải có các thông tin về kiểu, kích thước chủ yếu, mớn nước kéo, bản báo cáo về ổn định, đánh giá về độ bền khi kéo của đối tượng được kéo;

(2) Thông tin của thiết bị kéo và dụng cụ kéo phải bao gồm sơ đồ bố trí các cột kéo hoặc tấm mắt kéo và xô ma luồn dây, bố trí và độ bền của dây kéo sự cố, vòng kéo, ma ní, nếu có thể, cũng phải bao gồm dây kéo trung gian ngắn, cáp kéo đa điểm/xích kéo đa điểm và tấm liên kết ba mắt;

(3) Số lượng thủy thủ trực trên đối tượng được kéo trong quá trình kéo.

4 Thông tin của đối tượng được kéo giàn di động trên biển và các công trình biển khác

(1) Kế hoạch kéo, Hướng dẫn kéo, bản tính ổn định khi kéo, bản tính lực kéo tại móc cần thiết cho hoạt động kéo;

(2) Thông tin của thiết bị kéo và dụng cụ kéo phải bao gồm sơ đồ bố trí các cột kéo hoặc tấm mắt kéo và xô ma luồn dây, bố trí và độ bền của dây kéo sự cố, vòng kéo, ma ní, nếu có thể, cũng phải bao gồm dây kéo trung gian ngắn, cáp kéo đa điểm/xích kéo đa điểm và tấm liên kết ba mắt;

(3) Số lượng thủy thủ trực trên đối tượng được kéo trong quá trình kéo.

5 Thông tin của các đối tượng được kéo các kết cấu đặc biệt

(1) Biên bản đánh giá độ bền, ổn định khi kéo.

6 Trong trường hợp chở hàng trên boong ca đối tượng được kéo

(1) Thông tin của các kết cấu đỡ, thiết bị chằng buộc hoặc giữ chặt của đối tượng được chở;

(2) Bản tính độ bền tương ứng cùng với các bản vẽ khác có liên quan;

(3) Đặc tính kỹ thuật của quy trình hàn và biên bản đánh giá chất lượng hàn của các thiết bị giữ chặt trên boong thời tiết.

1.3 Yêu cầu v d o thời tiết và sóng biển

1.3.1 Trên tàu kéo phải có một phương tiện d báo thời tiết ít nht trong 24h sắp tới trong suốt quá trình kéo.

1.3.2 Phải nhận được dự báo thời tiết và sóng biển trong khu vc bắt đầu hành trình kéo ít nhất trong 24 h sắp tới tính từ gi khởi hành d kiến của tàu kéo.

1.3.3 Dự báo thời tiết và sóng biển ít nhất phải bao gồm các thông tin sau:

1 Khái quát v khu vc đó;

2 Tốc độ và hướng gió;

3 Chiều cao và chu k sóng;

4 Chiều cao và chu k sóng cồn;

5 Dự báo xa trong vòng 48 giờ tới. Nếu thời gian kéo lớn hơn 72 giờ, thì phải có dự báo xa trong vòng 72 giờ tới.

1.3.4 Tàu kéo phải nhận được dự báo thời tiết và sóng biển ít nhất t hai trạm dự báo khác nhau đ chắc chắn rng nh trạng thời tiết và sóng biển tốt trong suốt một quá trình sau khi tàu khởi hành.

1.3.5 Đối với nhng đối tượng được kéo có người trực trong quá trình kéo, thủy thủ trên đó phải liên lạc với tàu kéo trong suốt chuyến đi để nhn được dự báo thời tiết và sóng biển.

1.3.6 Trong suốt hành trình kéo, nếu xảy ra điều kiện thời tiết và sóng biển mang tính đặc thù thì tàu kéo phải nhận được những dự báo thường xuyên hơn. Trong trường hợp có những thay đổi đáng kể thì phải liên lạc trực tiếp với trung tâm dự báo để xem xét việc dự báo xa đối với điều kiện thời tiết và sóng biển và báo cáo với Chủ tàu hoặc cơ sở thiết kế để thảo luận. Chủ tàu hoặc cơ sở thiết kế phải báo cáo các biện pháp đã qua thảo luận đó với Đăng kiểm.

Chương 2

ĐỐI TƯỢNG ĐƯỢC KÉO LÀ TÀU

2.1 Quy định chung

2.1.1 Đối tượng được kéo là những tàu không tự đẩy được bằng thiết bị động lực hoặc là những cấu trúc tương tự khác mà được thiết kế phù hợp với QCVN 21: 2010/BGTVT hoặc phù hợp với các tiêu chuẩn được công nhận khác, ví dụ sà lan và pông tông lớn có hình dạng vuông thành sắc cạnh, và kết cấu đã được bảo trì đúng cách, có thể coi các tình trạng kỹ thuật như độ bền kết cấu và ổn định là phù hợp khi được kéo trong điều kiện thời tiết và biển mang tính quy chuẩn.

2.1.2 Đối tượng được kéo là những tàu khác ngoài những tàu không tự đẩy được bằng thiết bị động lực hoặc là những cấu trúc tương tự mà được thiết kế phù hợp với QCVN 21: 2010/BGTVT hoặc phù hợp với các tiêu chuẩn được công nhận khác, ví dụ ụ nổi, pông tông, tàu sông hoặc các tàu khác, cần phải gia cường, chằng buộc và cố định các kết cấu và thiết bị kéo đúng cách và nâng cao các giới hạn đối với hoạt động kéo cho phù hợp với điều kiện cụ thể, ví dụ như đặc tính của đối tượng được kéo, tuyến đường, điều kiện thời tiết và biển v.v…

2.1.3 Trong trường hợp xét thấy có một kết cấu đặc biệt trên đối tượng được kéo mà có ảnh hưởng xấu đến độ bền kết cấu và ổn định trong quá trình kéo, ví dụ như là cần trục, máy đóng cọc, thiết bị rải ống v.v… thì kết cấu đặc biệt đó phải được hạ thấp hoặc sắp xếp lại và cố định. Nếu hồ sơ được cấp bởi một Cơ quan có thẩm quyền thì có thể không bắt buộc phải hạ thấp.

2.1.4 Nếu đối tượng được kéo là một tàu có lắp máy nhưng không di chuyển được do các hư hại dưới tác động của biển hoặc do máy hỏng thì Đăng kiểm viên phải tiến hành kiểm tra trước khi kéo để đảm bảo an toàn.

2.2 Độ bền kết cấu thân vỏ

2.2.1 Trong trường hợp độ bền kết cấu thân vỏ của tàu được kéo phù hợp QCVN 21: 2010/BGTVT hoặc phù hợp với các tiêu chuẩn được công nhận khác và hoạt động kéo được tiến hành trong tình trạng thời tiết và biển mang tính quy chuẩn thì có thể coi độ bền kết cấu đó là thỏa mãn.

Trong trường hợp đối tượng được kéo là tàu lắp máy nhưng mà không di chuyển được do các hư hại dưới tác động của biển hoặc do máy hỏng, thì bộ phận bị hư hỏng đó phải được sửa chữa hoàn toàn hoặc tạm thời để phục hồi độ bền và tính kín nước theo yêu cầu, khi đó có thể coi độ bền và tính kín nước là thỏa mãn.

2.2.2 Trong tờng hợp đối tượng được kéo không phải tàu mà được thiết kế thỏa mãn QCVN 21: 2010/BGTVT hoặc phù hợp với các tiêu chuẩn được công nhận khác thì khi đó phải có các biện pháp gia cường tính toán cho điều kiện thời tiết và biển mang tính quy chuẩn hoặc hoạt động kéo phải được giới hạn trong vùng hoặc mùa khí hậu ôn hòa.

Đối với ụ nổi, phải đặc biệt chú ý kiểm tra ng suất xoắn tổng.

2.2.3 Nếu tàu được kéo chở thiết bị, cấu kết cấu hoặc hàng hóa khối lượng nặng trong quá trình kéo, thì Ch tàu hoặc sở thiết kế phải cung cấp biên bản kiểm tra của kết cấu đỡ và thiết bị cố định để chắc chắn rằng chúng có đủ độ bền khi kéo.

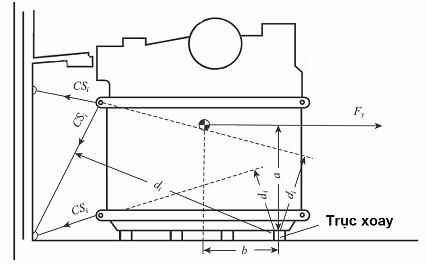

Việc tính toán tải trọng tác dụng lên các cấu đỡ và các bộ phận chằng buộc của đối tượng được kéo và yêu cầu bền của chúng được nêu Phụ lục A.

Kích thước của lan chở chân giàn cố định hoặc các công trình biển kích thước lớn khác phải phù hợp với kích tớc của các chân giàn và công trình y. Kết cấu boong lan phải được gia cường thích hợp để đủ độ bền thỏa đáng.

2.2.4 Đim kéo, bao gồm tm mắt kéo, cột o và xô ma phải đưc thiết kế theo các tiêu chuẩn v thiết bị kéo do Đăng kim hoặc một T chc đã được công nhận yêu cầu, sao cho chúng có thể chịu được tải bằng 1,3 lần tải kéo đt nhỏ nhất của dây kéo chính được xác định bởi lc kéo tại móc và không có biến dạng vĩnh viễn. Yêu cầu phải gia cưng thích hợp cho các phần tương ng của kết cấu thân vỏ.

2.2.5 Nếu sử dụng cáp kéo đa điểm kiểu kép, tm mắt kéo phải được bố trí đối xng hai bên mạn tàu.

2.3 Ổn định nguyên vẹn và n định tai nn

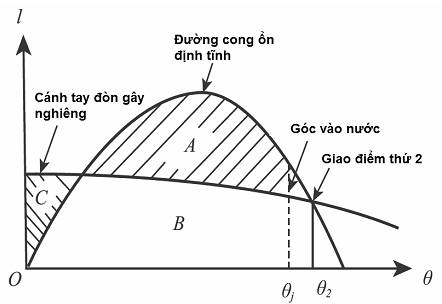

2.3.1 Ổn định nguyên vẹn của đối tượng được kéo trong suốt quá trình kéo phải thỏa mãn các yêu cu liên quan của QCVN 21: 2010/BGTVT hoặc các tiêu chuẩn được Đăng kiểm chp nhận. Để tránh ảnh hưởng của mặt thoáng chất lỏng đến ổn định nguyên vẹn của đối tượng được o, tất cả các két của đối tượng đó phải được cha đầy hoặc trạng thái dằn trong suốt quá trình kéo.

2.3.2 Để tránh việc chở chân đế giàn cố định hoặc các công trình bin khác có kích thước lớn làmnh hưởng đến ổn định nguyên vẹn và ổn định tai nạn của đối tượng được kéo thì phải tính đến việc sắp xếp và bố trí các chân giàn và công trình biển đó.

2.3.3 Ổn định tai nạn của đối tượng được kéo quá 12 nời trc trong suốt quá trình o phi đưc kim tra tha mãn c quy đnh ca QCVN 21: 2010/BGTVT hoặc các tiêu chuẩn được Đăng kiểm chấp nhận.

2.3.4 Đối tượng được kéo phải mớn nước thích hợp và nên chúi đuôi trong suốt quá trình kéo sao cho duy trì được n định hướng của đoàn kéo và giảm ảnh hưởng của hiện tượng va đập của sóng đối với đối tượng được kéo. Tải trọng, mớn nước và độ chúi của đối tượng được kéo phải phù hợp với Kế hoạch kéo và ổn định khi kéo.

2.3.5 Đối tượng được kéo phải mớn nước và độ chúi thích hợp, nên chúi đuôi tính theo hướng kéo và ít nhất phải trạng thái cân bằng, tuy nhiên, không chấp nhận chúi mũi. Mớn nước mũi và lái của tàu được kéo trên biển nên theo giá tr cho Bảng 2.3.5. Nói chung, đối với đi tượng được kéo dạng hình hộp thì phải không độ chúi hoặc chúi đuôi với độ chúi nhỏ hơn.

Bảng 2.3.5 Mớn nước mũi và độ chênh mớn nước mũi lái

·         Chiều dài tàu được kéo (m)

·         Mớn nước mũi (m)

·         Độ chênh mớn nước mũi lái (m)

·         30

·         0,90

·         0,30

·         60

·         1,80

·         0,60

·         90

·         2,40

·         0,80

·         120

·         3,00

·         1,00

·         150

·         3,50

·         1,10

·         180

·         4,00

·         1,30

·         210

·         4,80

·         1,50

Lưu ý: Theo kinh nghiệm thực tế, tỷ lệ giữa độ chênh mớn nước mũi lái và chiều dài tàu được kéo sẽ giảm khi chiều dài tàu tăng. Theo kinh nghiệm trong khai thác, độ chênh mớn nước mũi lái thường bằng khoảng 0,75% chiều dài nếu chiều dài tàu được kéo lớn hơn 150 m. Thực tế không nên để độ chênh quá lớn.

2.2.6 Độ chúi đuôi của đối tượng được kéo do người chỉ huy kéo hoặc thuyền trưởng tàu kéo xác định.

2.3.7 Với những tàu chở chân giàn cố định hoặc các công trình biển khác có kích thước lớn, độ chúi đuôi phải phù hợp với các yêu cầu về xếp tải và quy trình lắp đặt công trình biển.

2.4 Các biện pháp an toàn tránh sự xâm nhập của nước

2.4.1 Với đối tượng được kéo chở hàng trên boong, phải đảm bảo có các phương tiện thoát nước mặt boong mạn khô và việc xếp hàng trên boong không ảnh hưởng đến ấn định mạn khô ban đầu hoặc là không ảnh hưởng đến các yêu cầu của Đăng kiểm.

2.4.2 Tránh làm tắc nghẽn cửa sập của thoát nước mạn giả trên boong mạn khô thời tiết. Hàng hóa hoặc các hệ thống cố định trên boong phải không làm chặn lỗ thoát nước mạn và dòng nước thoát.

2.4.3 Phải các thiết b đóng của các loại lỗ khoét khác nhau trên boong mạn khô thời tiết và trên boong tợng tầng.

2.4.4 Yêu cầu đối với thiết bị đóng kín:

1 Đối tượng được kéo tàu:

(1) Miệng hầm, ống thông gió, ống thông hơi, cửa ra vào, cửa sổ và các lỗ khoét khác mà qua đó nước biển có thể tràn vào tàu và ảnh hưởng đến ổn định của tàu thì phải được đóng kín thời tiết. Cửa húp lô mạn phải được đóng bằng nắp kim loại và phải được cố định chắc chắn. Bất kỳ cửa ra vào kín nước hoặc thiết bị đóng kín nước nào trên thân tàu đều phải luôn ở trạng thái đóng;

(2) Van thông biển và van xả mạn mà không sử dụng trong quá trình kéo phải được đóng và khóa lại. Các thiết bị đóng đường thoát nước vệ sinh cần phải cố gắng khóa ở vị trí đóng.

2 Các đối tượng được kéo khác:

(1) Phải có các biện pháp có thể thực hiện được để thỏa mãn yêu cầu (1) nêu trên;

(2) Với đối tượng được kéo không có người trực, cửa húp lô bên mạn của mỗi ca bin bên dưới boong mạn khô và của tầng thứ nhất của thượng tầng hoặc lầu phía trên boong mạn khô phải được đóng bằng nắp kim loại và nếu có trang bị nắp kim loại đó thì phải khóa lại; nếu không thì phải có tấm kim loại hoặc các biện pháp hữu hiệu để bảo vệ phía bên ngoài mạn;

(3) Với đối tượng được kéo có người trực, các loại lỗ khoét khác nhau mà qua đó nước có thể tràn vào tàu thì phải được đóng kín thời tiết ngoại trừ những lỗ khoét được thủy thủ trực sử dụng.

2.4.5 Biện pháp phát hiện và ngăn chặn rò rỉ

1 Tất cả các hố tụ và giếng hút khô trong hầm hàng, két đáy đôi, không gian trống, khoang cách ly, két dầu và két nước phải có phương tiện đo mức chất lỏng. Phải đảm bảo tính kín nước của nắp ống đo trên boong mạn khô của các loại két dầu và két nước;

2 Tàu được kéo phải được trang bị đủ số lượng thiết bị ngăn chặn rò rỉ.

2.4.6 Với đối tượng được kéo không người trực, phải sơn một một đường đánh dấu chiều rộng 0,5 mét và chiều dài không nh hơn 1 mét tại một v trí thích hợp phía trên dấu mớn nước mũi và màu sao cho d ng phân biệt được với màu của vỏ tàu khi tàu xuất phát từ cảng, điều này nhằm tạo điu kiện thuận lợi cho thuyền viên trên tàu kéo dễ dàng quan sát sự thay đổi bất thường của đối tượng được kéo trong quá trình kéo. Nếu biện pháp này không kh thi, t thể giảm kích cỡ của đường dấu đó sao cho thích hợp. Nhng lan không ch hàng trên boong, nếu thể, phải cố gắng thỏa mãn yêu cầu y.

2.5 Phương tiện thoát nước và thoát nước mặt boong

2.5.1 Nói chung, phải trang bị phương tiện thoát nước trong hầm hàng, buồng máy và trong các két kín nước nhằm tạo đủ lực nổi và đảm bảo tính nổi cho tàu được kéo.

2.5.2 Bơm hút khô, bơm dằn và các bơm xả khác và hệ thống đường ống, đầu hút của chúng phải được giữ trong tình trạng làm việc hiệu quả trong suốt quá trình kéo.

Các hộp lưới lọc ở đầu hút khô của tất cả các hầm hàng phải được trang bị thiết bị bảo vệ tin cậy.

2.5.3 Nếu không lắp đặt thiết bị thoát nước trên tàu được kéo thì phải trang bị ít nhất một bơm xả xách tay sử dụng nguồn điện độc lập. Cột áp tổng và lưu lượng của bơm xả phải được xác định theo kích thước và dung tích của khoang trên tàu được kéo.

2.5.4 Phải đóng tất cả các van vào và ra trên tàu được kéo và phải chằng giữ tay van bằng dây kim loại hoặc bằng các biện pháp hữu hiệu khác để chống nới lỏng ngoại trừ những van cần thiết đối với an toàn của tàu được kéo và sinh hoạt của thuyền viên trên đó.

2.6 Thiết b neo

2.6.1 Tr nhng tờng hợp không thể thc hiện được do đặc điểm thiết kế hoặc do điều kiện thc tế, thì phải trang b thiết bị neo trên đối tượng được kéo dùng để níu giữ trong điều kiện thời tiết xấu và cũng phải trang b kèm theo xích hoặc cáp kim loại, chúng phải được bố trí sao cho người trên đối tượng được kéo hoặc người lên đó thể nhả được dễ ng trong tình huống s cố.

2.6.2 Nếu thiết bị neo đưc trang b cho đối tượng được kéo thì phải được giữ trong điều kiện tốt và sẵn sàng hoạt động.

2.6.3 Nếu thiết bị neo không được trang b cho đối tượng được kéo thì phải trang bị tạm thời ít nhất một neo trong q trình kéo và phải thỏa mãn yêu cầu sau:

W = 7 × Δ2/3

Trong đó:

W: Khối lượng của neo, tính bằng (kg);

Δ: Lượng chiếm nước kéo, tính bằng (tấn).

2.6.4 Neo, bao gồm c neo được trang b tạm thi, phải có kh năng nhả nhanh.

2.7 Bánh lái và chân vịt

2.7.1 Nếu dự định sử dụng thiết bị lái trong hoạt động kéo, máy lái phải luôn ở trong tình trạng làm việc tốt.

2.7.2 Nếu không định sử dụng thiết bị lái trong hoạt động kéo, tm bánh lái phải được cố định v trí gia tàu. Nếu yêu cu phải cố định bánh lại theo một góc nào đó thì phải tham khảo ý kiến của thuyền trưởng tàu kéo. Nếu cần thiết phải sử dụng bánh lái hoặc thay đổi góc bánh lái trong chuyến đi mà tớc đó nó đã được cố định ở một v trí nhất định thì sau khi thay đổi cn phải cố định lại.

2.7.3 Với đối tượng được kéo lắp máy đy phụ trợ, nhưng không cần thiết phải sử dụng trong quá trình kéo thì phải biện pháp để ngăn chặn chuyển động của máy đy đó.

2.7.4 Nếu đối tượng được kéo tàu lắp máy nhưng không hoạt động được do hỏng thì bánh lái phải được c định v trí cân bng và phải biện pháp ngăn chặn chuyển động của máy đó.

2.8 Đèn hành trình, n hiệu âm thanh và vt hiệu

2.8.1 u được kéo phải có các đèn hành trình và vật hiệu như sau:

1 Hai đèn mạn;

2 Khi chiu dài kéo ln hơn 200 mét, phi có đèn đi và nh thoi v trí d thấy.

2.8.2 Thiết kế và vị trí của đèn hành trình, vật hiệu và tín hiệu âm thanh trên đối tượng được kéo phải thỏa mãn các yêu cu của COLREGs 1972. Nếu thể, đèn hành trình hệ thống kép.

2.8.3 Phải trang bị cho đối tượng được kéo không có người trực nguồn điện đủ cho đèn hành trình sử dụng trong khoảng thời gian diễn ra hoạt động kéo đến nơi đến.

2.8.4 Với đối tượng được kéo người trực, phải tín hiệu âm thanh khi mà tầm nhìn không đủ theo Quy định 35 của COLREGs 1972.

2.9 Phương tiện đ n tàu

2.9.1 Để lên đối tượng được kéo từ tàu kéo hoặc từ các tàu khác, thang hoặc các bậc bằng thép phải được đặt mỗi mạn của tàu được kéo. th xem xét được trang b thang dây nếu các biện pháp an toàn để giữ chặt hoặc cố định thang dây đó.

2.10 Các yêu cầu b sung đi với u đưc o có người trực

2.10.1 S lượng thủy thủ trc trên tàu được kéo phải được giới hạn đến mức tối thiểu mức độ cn thiết.

2.10.2 Đối tượng được kéo người trực phải được trang b đủ không gian sinh hoạt, phương tiện v sinh, nấu nướng và d tr đủ số lượng thc phẩm, nước ngọt và dầu nhiên liệu để đáp ng nhu cầu của thuyền viên trong quá trình kéo tàu.

2.10.3 Khi kéo đối tượng người trực, phải thiết bị liên lạc trên tàu để liên lạc nội bộ một cách hiệu quả gia tàu đưc kéo và tàu kéo. Nếu trang b thiết bị tuyến điện thoại xách tay VHF, số lượng yêu cầu phải hai b cùng với hai b pin dự tr cung cấp đủ cho cả chuyến đi.

2.10.4 Phải trang b cho đối tượng được kéo người trực ít nhất các dụng cụ cu sinh như sau:

1 Một phao tự thổi có sc cha toàn b s người trên đối tưng được kéo đặt tại mỗi mạn; nếu khoảng cách gia v trí lên phương tiện cu sinh cách mặt nước lớn hơn 4,5 m thì phải trang b phao bè thiết bị hạ được duyệt, ngoại trừ tờng hợp không thể thc hiện được do đặc tng thiết kế hoặc do điều kiện thc tế của đối tượng đưc kéo;

2 Bốn phao tròn, trong đó hai phao được trang b đèn t sáng và hai phao được trang bị dây cu sinh nổi;

3 Phải trang b một thang dây tại v trí cất giữ phao bè;

4 Một áo phao cho mỗi người;

5 Sáu pháo dù, sáu đuốc cầm tay và một đèn tín hiệu nhấp nháy xách tay; và

6 Bốn thiết bị phóng dây cầm tay.

2.11 Chng buộc, c đnh ng a và thiết b

2.11.1 Hàng hóa ch trên đối tượng được kéo phải được chằng buộc một cách tin cậy và được cố đnh trong quá trình kéo nhằm mục đích ngăn cản chuyển động của chúng, tránh hư hại hoặc làm ảnh hưng đến ổn định của đối tượng được kéo.

2.11.2 Nếu đối tượng được kéo một b phận của nổi và tàu kỹ thuật, ví dụ như cần cẩu nổi, thiết bị nạo vét, phương tiện rải ống và máy đóng cọc v.v… thì các thiết b và máy móc ch trên boong hoc dưi hm đó phải đưc chng buc và c định.

2.12 Trang bị cứu hỏa

2.12.1 Tùy theo kiểu của đối tượng được kéo và đặc tính của ng hóa chở trên đó, phải trang b thiết bị cu hỏa xách tay trên đối tượng được kéo người trực trong quá trình kéo. Thông tờng phải trang b bình bọt cha cháy xách tay.

2.13 Điểm o tàu

2.13.1 Các thiết bị kéo, ví dụ như điểm o (tấm mắt kéo hoặc cột o), lỗ luồn dây (xô ma luồn y), mắt kéo, ma v.v phải thỏa mãn tiêu chuẩn khí tượng học đối với môi tờng kéo và phải có đủ khả năng duy trì hướng kéo. Độ bền của điểm kéo phải được xác đnh theo kích thước, hình dạng của đối tưng được kéo và tốc độ kéo.

2.13.2 Phải có ít nhất hai bộ điểmo (tấm mắt kéo hoặc cột kéo) và xô ma mà chúng có thể thích ng với xích chống try trên đối tượng đưc kéo. Cột bít hoặc thiết bị chằng buộc thích hợp trên tàu được kéo có thể được sử dụng làm điểm kéo. Xô ma phải hình dạng sao cho tránh được việc tạo ra ng suất quá lớn các mắt của xích chống try.

2.13.3 Phải phương tiện để tránh mài mòn và nứt đối với xô ma hoặc khu vc liền kề trên đối tượng được kéo tại đó dễ dàng b n hỏng được nối với dây kéo chính bằng cáp kéo đa điểm/xích kéo đa điểm và tấm liên kết ba mắt.

2.13.4 Phụ tùng của dây kéo phải được thiết kế đ chống lại lc kéo ca dây từ bất cứ hướng nào thể xy ra và thể s dụng xô ma nếu cần thiết. Việc thiết kế và bố trí các phụ kiện kéo phải tính đến cả hai trạng thái bình thường và sự cố.

2.14 Ngăn nga ô nhiễm

2.14.1 Để giảm nguy gây ô nhiễm, lượng dầu nhiên liệu được ch trên đối tượng được kéo phải được tính toán phù hợp với thi gian hành trình kéo trên biển. Tng lượng du phi b giới hn theo yêu cầu đi vi an toàn và hoạt động kéo nh thưng.

2.15 Các yêu cầu khác

2.15.1 Với đối tượng được kéo không nời trực, phải đủ lưng dự trữ, nước ngọt và dầu nhiên liệu để dùng trong tờng hợp sự cố, khi cần thiết (chuyến đi dài/ca bin tạm thời v.v…).

Chương 3

ĐỐI TƯỢNG ĐƯỢC KÉO LÀ GIÀN DI ĐỘNG TRÊN BIỂN VÀ CÁC CÔNG TRÌNH BIỂN KHÁC

3.1 Quy định chung

3.1.1 Chương này áp dụng cho các hoạt động kéo giàn di động trên biển và các công trình biển khác trong điều kiện môi trường kéo trên biển theo tiêu chuẩn.

3.1.2 Ngoài việc phải thỏa mãn các quy định Chương y, hoạt động kéo giàn di động trên biển phải thỏa mãn các yêu cầu liên quan Chương 2.

3.1.3 Đối với giàn di động trên biển, các công trình biển và các kết cu tương tự khác, và các công trình hay kết cấu tương tự được đóng phù hợp vi các quy định của Quy chuẩn QCVN 48: 2012/BGTVT phân cấp và giám sát k thuật giàn di động trên biển - công trình biển, hoặc theo các Tiêu chuẩn tương đương khác, việc đánh giá hoạt động kéo phải được thc hiện ít nhất trong điều kiện môi tờng tiêu chuẩn đối với hoạt động kéo trên biển, và hoạt động kéo phải được tiến hành trong điều kiện tốt hơn so với điều kiện tiêu chuẩn đó.

3.1.4 Nếu giàn di động trên biển, các công trình biển và các kết cu tương tự khác đã được Đăng kiểm cấp Giấy chng nhận an toàn/Giấy chng nhận kiểm tra và được xét thy kết cấu, ổn định và trang b an toàn của chúng thỏa mãn những Quy chuẩn nêu ra trong Giấy chng nhận đó thì thể xem như chúng đủ điều kiện phù hợp với các hoạt động kéo.

3.1.5 Đối với giàn tự nâng, việc hạ thấp thân giàn, rút các cọc lên, bắt đầu hoạt động kéo rồi cắm cọc xuống đáy biển khi đã đến được v trí dự tính phải được tiến hành trong điều kiện biển tốt.

3.1.6 Thuyền viên trên giàn di động trên biển, các công trình biển và các kết cấu tương tự khác phải tăng cường trực ca và canh phòng trong sut quá trình kéo.

3.1.7 Đối với giàn di động trên biển người trực trong quá trình kéo, thủy thủ trên đó phải kiểm tra theo chu kỳ các kết cấu, thiết bị đóng kín nước, thiết bị kéo và tình trạng cố định các chân của giàn và các cẩu đũa, và phải báo cáo kết quả với người chỉ huy kéo hoặc thuyền tởng tàu kéo.

3.1.8 Ngoài việc thỏa mãn các quy định Chương 2 đối với thiết bị cu sinh thì phải trang b một bộ quần áo bơi cho mỗi người trên giàn di động trên biển mà được kéo vùng biển lạnh trong mùa đông.

3.1.9 Ngoài các quy định liên quan 2.2, 2.3, 2.4, 2.5, 2.8, 2.9, 2.11, 2.13 của Chương 2, hoạt động kéo trên biển đi vi các cấu trúc nổi hoặc các công trình biển khác phải thỏa mãn các quy định Chương y.

3.2 Ổn định nguyên vn và tốc độ

3.2.1 Phải đảm bảo ổn định nguyên vẹn của giàn di động trên biển và các công trình biển được kéo khác thỏa mãn các quy định liên quan của Đăng kiểm phù hợp S tay vận hành đã được thẩm định. Nếu không quy định của Đăng kiểm thì phải thỏa mãn ít nhất các yêu cầu sau đây:

1 Chiều cao tâm nghiêng ban đầu GM0 phải không nh hơn 0,3 mét.

2 Góc lặn của đường cong ổn định tĩnh phải không nh hơn 35o, và diện tích dưới đường cong ổn định tĩnh phải không nh hơn 0,10 m.rad.

3 Tỷ lệ giữa các diện tích giới hạn bởi đường cong ổn định tĩnh và đường cong cánh tay đòn gây nghiêng của gió tính đến giao điểm thứ hai θ2 hoặc góc vào nước θj (lấy góc nào nhỏ hơn) phải không nhỏ hơn 1,4, có nghĩa là A + B ≥ 1,4(B + C). (Xem Hình 3.2.1).

Hình 3.2.1 Các diện tích giới hạn bởi đường cong ổn định tĩnh và đường cong cánh tay đòn gây nghiêng do gió

Trong đó:

Cánh tay đòn gây nghiêng do gió l phải được tính toán theo công thức sau:

·

·         (m)

Trong đó:

ρ: khối lượng riêng của không khí, lấy bằng 1,22 kg/m3;

V: Tốc độ gió thiết kế, m/s, lấy tối thiểu bằng 36 m/s (70 hải lý/giờ) đối với vùng hoạt động không hạn chế; 30,9 m/s (60 hải lý/giờ) với vùng hoạt động ven bờ; 25,8 m/s (50 hải lý/giờ) với vùng hoạt động là vùng nước được che chắn. Đối với các hoạt động kéo có hành trình dài ở vùng hoạt động không hạn chế, tốc độ gió lấy là 51,5 m/s (100 hải lý/giờ) căn cứ vào tuyến đường và điều kiện thời tiết;

∆: Lượng chiếm nước, tấn;

Ch: Hệ số chiều cao của các thành phần hứng gió, phụ thuộc vào chiều cao tâm diện tích thành phần hứng gió h (m) so với đường nước thiết kế, được lấy như trong Bảng 3.2.1-1;

Cs: Hệ số hình dáng của thành phần hứng gió, được lấy như trong Bảng 3.2.1-2;

A: Diện tích chiếu lên phương thẳng đứng của thành phần hứng gió theo chiều của vận tốc gió ở trạng thái cân bằng hoặc nghiêng ngang, m2;

Z: Khoảng cách thẳng đứng từ tâm diện tích của thành phần hứng gió tới tâm sức cản của mạn tàu bên dưới đường nước, trong đó tâm sức cản có thể được lấy tại một nửa mớn nước thiết kế.

Bảng 3.2.1-1 Hệ số Ch

·         Chiều cao bên trên đường nước h
(m)

·         Ch

·         Chiều cao bên trên đường nước
(m)

·         Ch

·         0 < h="" ≤="">

·         1,00

·         137,0 < h="" ≤="">

·         1,60

·         15,3 < h="" ≤="">

·         1,10

·         152,5 < h="" ≤="">

·         1,63

·         30,5 < h="" ≤="">

·         1,20

·         167,5 < h="" ≤="">

·         1,67

·         46,0 < h="" ≤="">

·         1,30

·         183,0 < h="" ≤="">

·         1,70

·         61,0 < h="" ≤="">

·         1,37

·         198,0 < h="" ≤="">

·         1,72

·         76,0 < h="" ≤="">

·         1,43

·         213,5 < h="" ≤="">

·         1,75

·         91,5 < h="" ≤="">

·         1,48

·         228,5 < h="" ≤="">

·         1,77

·         106,5 < h="" ≤="">

·         1,52

·         244,0 < h="" ≤="">

·         1,79

·         122,0 < h="" ≤="">

·         1,56

·         h > 256

·         1,80

Bảng 3.2.1-2 Hệ số Cs

·         Kiểu cấu trúc

·         Cs

·         Kiểu cấu trúc

·         Cs

·         Hình cầu

·         0,4

·         Cẩu đũa phục vụ hoạt động khoan

·         1,25

·         Hình trụ

·         0,5

·         Dây cáp

·         1,2

·         Bề mặt phẳng lớn (thân tàu, lầu, bề mặt nhẵn bên dưới boong)

·         1,0

·         Xà hoặc dầm lộ bên dưới boong

·         1,3

·         Các phần nhỏ

·         1,4

·         Nhóm các lầu hoặc kết cấu tương tự

·         1,1

·         Các cấu trúc cô lập (cẩu trục, xà v.v...)

·         1,5

3.2.2 Trong quá trình kéo, giàn di động trên bin phải độ chúi lái thích hợp. Đ ci i ca gn t nâng nên nh hơn 0,3 m, và ca giàn bán chìm nên nhn 0,4 m.

3.2.3 Giàn di động trên biển phải được kéo với một tốc độ thích hợp, không nhỏ hơn 4 hải lý/giờ trong nước tĩnh. Đối với giàn bán chìm kiểu tự hành, nếu máy đy chính hot đng trong quá trình kéo thì tốc đ tng hp khi kéo không đưc ln n 10 hải lý/gờ.

3.2.4 Tàu kéo phải có công suất kéo dự tr để phanh và điều động an toàn giàn di động trên biển, lc phanh an toàn phải được xác định vi tốc độ gió 20 m/s.

3.3 Mặt thng t cha chất lng và đóng n c miệng khoét

3.3.1 Tất cả các két cha chất lỏng trên đối tượng được kéo nên được cha đầy hoặc dằn trong quá trình kéo. Nếu không, phải trình bản tính ổn định khi kéo trong đó tính đến các ảnh hưởng của mặt thoáng chất lỏng phù hợp với điều kiện tải trọng trong thc tế.

3.3.2 Các loại lỗ khoét kín thời tiết khác nhau trên giàn di động trên biển phải được đóng.

3.3.3 Đối với giàn t nâng, khi các chân được hạ xuống, phần thân được nâng lên và hạ xuống và giàn bắt đầu đưc kéo thì phải vận hành các quá trình đó theo các quy định trong S tay vận hành đã được thẩm định. Lỗ người chui trên thùng lặn, ống hút, ng thổi và van thông biển phải được đóng kín ớc.

3.4 Chng buộc và cố định

3.4.1 Tất cả các thiết bị, dụng cụ và đồ đạc giữ trên tàu th di động hoặc di chuyển được thì phải được chằng buộc và cố định một cách hu hiệu theo các yêu cầu S tay vận hành đã duyệt.

3.4.2 Tấm lan can bảo vệ di động dùng cho máy bay trực thăng trên giàn di động trên biển phải được đưa đi chỗ khác và cố định trước khi kéo. Sàn đỡ di động hoặc là sàn ở khu vực bộ phận kỹ thuật đầu giếng khoan cũng phải được đưa về vị trí khi giàn không hoạt động và cố định trong quá trình kéo.

3.4.3 Cần khoan, vòng đm và v bọc gia các ống trên boong phải được chằng buộc, ngoài ra, phải biện pháp chằng giữ hai đầu của ống nhằm tránh hiện tượng ống và cần khoan bị tợt dọc.

3.4.4 Nêm trên và nêm dưới của hệ thống nêm trên chân của giàn tự nâng phải được cố định v trí gần với các chân thân của giàn để không cho các chân chuyển động trong quá trình kéo.

Chương 4

TÀU KÉO

4.1 Quy định chung

4.1.1 Phải la chọn tàu kéo với lc kéo tại móc phù hợp da vào cách bố trí, kích thước chính, khoảng cách kéo, điều kiện thời tiết và biển ca tuyến hành trình cũng như để đảm bo tốc độ kéo an toàn. Kiểu, các yêu cầu điều kiện để kéo theo đoàn thể xem Phụ lục E.

4.1.2 Tàu kéo phải các thông tin và Giy chng nhận hiệu lc như sau:

1 Các Giấy chng nhn phù hợp với tuyến hành trình kéo;

2 Các thông tin v ổn định khi kéo;

3 B trí hoạt động kéo;

4 Giấy chng nhận của các thiết bị và dụng cụ kéo;

5 Giấy chng nhận th lc kéo tại móc (mẫu 6 của Phụ lục F) đối vi tàu kéo. Với thử lc kéo tại móc, th tham khảo Phụ lục C, hoặc các Tiêu chuẩn được công nhận và các Tiêu chuẩn Việt Nam.

4.1.3 Lc kéo tại móc của tàu kéo phải phù hp sao cho kéo đối tượng được kéo một cách an toàn. Có thể tham khảo Phụ lục B để tính toán lc cản kéo tổng hợp. Trong tờng hợp kéo từ phía đuôi của đối tượng được kéo, lc kéo tại móc yêu cầu cho đối tưng được kéo thường phải được tăng lên 20% do khó khăn trong việc giữ ổn định hưng đối tượng được kéo.

4.1.4 Trong trường hợp tàu kéo không Giấy chng nhận thử lc kéo tại móc thì thể ước lượng lc kéo 9,8 kN với mỗi 100 HP, tính theo công suất định mức của máy đy chính trên tàu kéo. Nếu không thể xác định được công suất định mức đó thì phải giảm 1% mỗi năm đối với công suất ghi trên tấm cy của máy đẩy chính.

4.1.5 Tốc độ kéo của tàu kéo trên nước tĩnh phi thỏa mãn các yêu cầu sau:

1 Không nhỏ hơn 6 hải lý/giờ với đối tượng được kéo kiểu tàu;

2 Kng nh hơn 5 hi lý/gi vi đi tưng đưc o có hình ng đc bit, ví d như nổi, phao cẩu v.v hoặc giàn bán chìm;

3 Không nhỏ hơn 4 hải lý/giờ đối với giàn t nâng và các cấu trúc nổi khác.

4.1.6 Tàu kéo hoạt động vùng biển không hạn chế phải trang b ít nhất hai máy chính và hai bộ máy lái.

4.1.7 Kiểm tra dây kéo ngay sau khi hoàn thành mỗi hoạt động o. Kết quả kiểm tra phải được ghi vào Nhật kéo đ làm căn cứ cho các chương trình kiểm tra và bảo dưỡng sau y.

4.1.8 Kiểm tra thiết bị kéo tớc mỗi hoạt động kéo. Phải thay mới dây kéo nếu thấy diện tích tiết din ngang của dây giảm do mài mòn, trầy xước, hao mòn và số lượng sợi bị đt lớn hơn 10% hoặc dây b thắt nút nhiều, bị nghiến nát hoặc bị hư hại do cấu trúc dây b xoắn gây ra, cũng n bộ phận lót phía đầu dây hoặc c b phận khác như là ng lót v.v b hỏng, biến dạng hoặc là b ăn n đáng k.

4.1.9 Tàu kéo phải một Nhật kéo (nên theo định dạng như được nêu Phụ lục D) phù hợp với các nội dung được yêu cầu.

4.1.10 Nhật ký máy đẩy chính và các máy ph phải sử dụng trong quá trình kéo tối thiểu phải các thông tin v số giờ hoạt động và các sự vic xy ra không có trong kế hoạch.

4.1.11 Thủy thủ được biên chế trên tàu kéo phải phù hợp với các quy định tương ng của Chính quyền tàu mang cờ. Nếu các quy định đó nằm trong các quy định liên quan trong Công ước STCW thì thể yêu cầu phải biên chế thêm thủy thủ khi kéo tàu theo đoàn.

4.2 Phương tiện tng tin liên lạc

4.2.1 Thiết bị liên lạc trên tàu kéo trong quá trình kéo nơi đi và nơi đến phải thỏa mãn các yêu cầu của Đăng kiểm.

4.2.2 Nếu kéo đối tượng người trực, phải trang b ít nhất hai thiết bị vô tuyến điện thoại xách tay VHF và một đèn tín hiệu ban ngày trên tàu kéo. Nếu trong khi kéo cần phải lên tàu được kéo để kiểm tra hay vì nguyên nhân nào khác thì phải trang bị ít nhất một thiết bị vô tuyến điện thoại xách tay VHF cho thủy thủ tiếp cận đối tượng được kéo đó.

4.3 Phương tiện đ chuyn người

4.3.1 Phải trang b trên tàu kéo ít nhất một xuồng công tác với kiểu phù hợp có gắn động đẩy dùng để điều động trong vùng biển không hạn chế để chuyển người và thiết bị lên tàu được kéo.

4.3.2 Nếu xuồng công tác chuyên biệt có lắp máy đẩy đó thuộc kiểu bơm hơi thì phải không gian đ rộng để vận hành và nh được thuận tiện và phải các phương tiện để sử dng an toàn.

4.3.3 Phải pơng tiện bảo v nếu xuồng công tác để chuyển người kiểu bơm hơi được sử dụng để chuyển thiết bị lên đối tượng được kéo.

4.4 Các yêu cầu khác

4.4.1 Thiết bị hàng hải phi thỏa mãn các yêu cầu v hoạt động kéo nơi đi và nơi đến do Đăng kiểm quy định.

4.4.2 Trong quá trình kéo, tàu kéo phải được biên chế thuyền viên theo Công ước STCW và phải có đủ dầu nhiên liệu, nước ngọt, thc phẩm và các phụ tùng dự tr khác cũng như là phải có đủ lượng dự tr phù hợp với điều kiện thời tiết và biển trên tuyến hành trình kéo.

4.4.3 Phải trang b lưới cu sinh cả hai mn vùng gia tàu của tàu kéo sử dụng để lên tàu đối với nhng người bị ngã xuống biển. Trong quá trình kéo, lưới cu sinh thể đặt nằm trên boong, tuy nhiên, phải trong trạng thái sẵn sàng hoạt động.

4.4.4 Tàu kéo phải được trang b thiết bị cắt nhanh dây kéo hoặc bộ nhả khn cấp liền kề vi tời o.

4.4.5 Tàu kéo phải được trang b các hệ thống để ngăn việc kéo ngang qua mạn của các dây kéo.

Chương 5

THIẾT BỊ VÀ DỤNG CỤ KÉO

5.1 Quy định chung

5.1.1 Tất cả các thiết bị kéo trên tàu kéo phải được thiết kế theo các tiêu chuẩn đã được công nhận căn cứ vào công suất của máy đy chính. Các Giy chng nhận hoặc hồ liên quan phải được lưu trên tàu.

5.1.2 Thiết bị kéo trên tàu được kéo phải được thiết kế theo các tiêu chuẩn đã được công nhận căn cứ vào kích thước, các trang bị trên đó, số lượng hàng hóa được chở, môi tờng kéo và tải lớn nhất thể xy ra.

5.1.3 Các Giấy chng nhận thử dụng cụ kéo như dây kéo, dây kéo dự tr sự cố, dây kéo trung gian ngắn, cáp kéo đa điểm/xích kéo đa điểm, tấm liên kết ba mắt, ma ní, vòng kéo v.v phải được trình để xem xét.

5.1.4 Bản tính bền của các điểm kéo trên đối tượng được kéo, ví d như tấm mắt kéo hoặc cột o, xô ma luồn dây hoc các dụng cụ tương tự khác và cả bản tính bền của các kết cấu đỡ phải được trình để xem xét.

5.2 Tời kéo

5.2.1 Sc căng của lớp dây kéo ngoài cùng trên tang trng của tời kéo được chọn phải bằng hoặc lớn hơn lc kéo tại móc của tàu kéo. Độ bền, kích thước của tời kéo, bao gm c bệ đỡ phải có khả năng chịu được tải kéo đt của dây kéo chính tác dụng lên v trí cao nhất của boong không gây ra biến dạng vĩnh viễn.

5.2.2 Phanh của tời kéo phải được chọn theo các tiêu chuẩn được công nhận. Nói chung, kh năng giữ của phanh trong điều kiện tĩnh phải được lấy bằng 1,1 lần tải kéo đt của dây kéo.

5.2.3 Ngoài h thống phanh chính của tời, phải trang b hệ thống phanh khẩn cấp mà kh năng giữ lớp dây kéo trong ng trên tang trống bằng ít nhất hai lần lc kéo tĩnh tại móc của tàu kéo, mà không cn dùng đến nguồn đin thông thường ca tời dùng cho hoạt động kéo của tàu kéo.

5.2.4 Trên nhng tàu kéo được đóng mới hoạt động ở vùng biển không hạn chế thì tời nên được trang b thiết bị đo ch báo lc căng của dây kéo. Thiết bị chỉ báo đó phải kh năng ghi, tối thiểu phải ghi được lc căng trung bình và giá trị lc căng đỉnh, đồng thời phải báo động quá tải và chỉ ra chiều dài được nhả ra của dây kéo, tất cả các thông tin nói trên đều phải được hiển thị trên buồng lái.

5.2.5 Tời phải được thiết kế sao cho tang trống thể nhả trong tình huống khẩn cấp từ buồng lái khi đang phanh, kéo mạnh hoặc đang thu hồi. Chc ng nhả khẩn cấp đó phải thể hoạt động trong mọi trạng thái, ngay cả trong tình huống mất nguồn cấp điện thường. Độ tr lớn nhất từ lúc kích hoạt chc ng nhả đến lúc tang trống được nhả ra 10s.

5.2.6 Tời phải được thiết kế theo kiểu lc ng không đổi một ch tự động, sao cho phanh không mất tác dụng trong tình huống nhả khẩn cấp dây kéo và phải đảm bảo tời hoạt động với lc căng đưc thiết lập tớc.

5.2.7 Nguồn cấp điện chính cho tời phải được thiết kế theo kiểu an toàn sao cho phanh không b ngắt hoàn toàn khi dây kéo hoặc dây kéo khẩn cấp được nhả hoặc nguồn điện bị mất.

5.2.8 Khi tời phanh thì phi ngăn không cho dây cáp bị thắt chặt tc thời và làm giật dây kéo.

5.2.9 Liên kết gia đoạn cuối của dây kéo với tời kéo không được quá chắc chắn, lc liên kết không được nhỏ hơn 98 kN, nhưng không được lớn hơn 15% tải kéo đt của dây kéo, nhờ đó dây kéo thể được nhả một cách nhẹ nhàng trong tình huống sự cố.

5.2.10 Lớp dây kéo trong cùng trên tang trống của tời phải kh ng quấn ít nhất 50 m hoặc phải được duy trì đủ lc ma sát để thể kéo bằng các phương pháp khác, và phải đủ chiều dài dây để nhả ra khi hoạt động của tời gặp sự cố nhằm chống lại việc tợt của y.

5.2.11 Tời kéo phải các pơng tiện để cuộn dây lên tang trống một cách hu hiệu.

5.2.12 Tời kéo thy lc phải van x áp để đảm bảo áp lc làm việc không vượt quá giá tr định mức.

5.3 Thiết b và dụng cụ kéo

5.3.1 Yêu cầu v độ bền của dây kéo và các thiết bị kéo khác:

1 Dây kéo chính và dây kéo dự tr phải cáp thép và tải kéo đt nhỏ nhất phải được xác định da trên lc kéo tại móc (BP) của tàu kéo và môi tờng kéo như trong Bảng 5.3.8. Đối với các hoạt động kéo được tiến hành trong vùng khí hậu ôn hòa và thời gian kéo nh hơn 24 giờ thì thể dùng cáp polyamide làm dây kéo chính với tải kéo đt nhỏ nhất phải bằng 1,37 lần cáp thép. Nếu dùng cáp sợi tổng hợp làm dây kéo chính thì tải kéo đt nhỏ nhất phải bằng 1,25 ln cáp thép;

2 Với các tàu kéo thời gian kéo lớn hơn 72h thì phải cố gắng cuộn dây kéo chính và dây kéo dự tr lên các tang trống độc lập. Nếu không thực hiện được điều y, dây kéo dự tr phải được cất một v trí tại đó có th được chuyn tới tang trống của dây kéo chính một cách an toàn và thuận tiện. Đối với hành trình kéo thời gian dài hơn ba tuần vùng biển không hạn chế thì nên trang bị thêm một dây kéo dự tr bổ sung, phải được bố trí trên tang trống thứ hai của tời hoặc trên tang trống của dây kéo dự tr thứ nhất sao cho không làm hỏng dây kéo. Khi kéo hai đối tượng, trong đó hai dây kéo (dây kéo chính và dây kéo dự trữ) được liên kết một cách độc lập thì phải trang bị thêm một dây kéo dự tr bổ sung và bố trí như nói trên;

3 Khả năng của thiết bị kéo dự tr phải giống thiết bị kéo chính;

4 Tải kéo đt nhỏ nhất của tất cả các chi tiết liên kết, ví dụ như ma ní, vòng kéo, tấm liên kết ba mắt v.v… phải không nh hơn 1,5 lần tải kéo đt nhỏ nhất ca dây kéo đang được s dụng;

5 Các chi tiết liên kết, ví dụ như móc kéo, ma ní, vòng kéo, tấm liên kết ba mt phải Giấy chng nhận th, tải thử phải được lấy như sau:

Tải thử = 2,0 x BP (kN) nếu BP <> kN;

Tải thử = 1,0 x BP + 392 (kN) nếu BP 392 kN.

5.3.2 Ma phải kiểu bu lông với đai ốc và chốt chẻ;

5.3.3 Mắt liên kết hoặc vòng lót đầu dây kéo và đầu cáp kéo đa điểm/xích kéo đa điểm không được phép bện bằng tay phải sử dụng kiểu mắt được bọc kẽm hoặc các liên kết khí khác. Phải sử dụng vòng lót gia cường hoặc các biện pháp tương đương khác cho mắt liên kết các đầu của dây kéo.

5.3.4 Dây kéo, dây kéo trung gian ngắn, và cáp kéo đa điểm/xích kéo đa điểm làm bằng thép phải được bôi trơn tốt. Độ bền kéo của mỗi cáp kéo đa điểm/xích kéo đa điểm phải không được nhỏ hơn dây kéo chính.

5.3.5 Nếu thời gian kéo ln hơn 72 giờ thì phải sử dụng dây kéo trung gian ngắn thường chiu dài từ 10 đến 30 mét với mục đích kỹ thuật là nối tàu kéo với đối tượng được kéo. Có thể sử dụng dây kéo trung gian dài hơn trong các tờng hợp đặc biệt. Độ bền kéo nhỏ nhất của dây kéo trung gian ngắn phải tương đương vi dây kéo chính và mắt liên kết các đu của dây kéo trung gian ngắn phải thỏa mãn các yêu cầu 5.3.3. Nếu sử dụng dây kéo trung gian bằng cáp sợi thì tải kéo đt phải thỏa mãn các yêu cầu sau:

1 2.0 lần tải kéo đt ca dây kéo nếu tàu kéo BP <> kN;

2 1,5 lần tải kéo đt ca dây kéo nếu tàu kéo BP > 981 kN;

3 Với tàu kéo BP từ 491 đến 981 kN thì nội suy bậc nhất gia 1,5 và 2.

5.3.6 Phải sử dụng tời trong quá trình kéo trên biển. Móc kéo thường không

đưc s dụng tr nhng hành trình ngn gn b và trong vùng nưc đưc che chn.

5.3.7 Nói chung phải biện pháp chống trầy thích hợp cho các dụng cụ kéo trong khu vc dễ bị try, ví dụ như sử dụng xích chống try. Xích chống trầy phải kéo dài ít nhất 3 mét ra khỏi xô ma tính t điểm kéo và phải các mắt ngáng.

5.3.8 Các thiết b kéo phi đưc trang b không thp hơn các yêu cu Bảng 5.3-8. Ngoại tr nhng trường hợp không thể thc hiện được thì phải trang b đủ phụ tùng dự tr cho tàu kéo để tạo ra một bộ hoàn chỉnh trang thiết bị kéo dự trữ.

5.3.9 Tất cả các cáp thép được sử dụng đều phi cách bố trí giống nhau.

5.3.10 Đối tượng được kéo phải có các điểm để kéo (tấm kéo hoặc cột kéo) với độ bền da trên lc kéo yêu cầu và tuyến kéo dự kiến sao cho đảm bảo kéo an toàn trong điều kiện môi tờng dự kiến. Phải trang b tấm mắt kéo dự tr hoặc cột kéo dự tr trên đối tượng được kéo.

1 Độ bền kéo ti hạn của điểm kéo, ví dụ tm mắt kéo hoặc cột kéo và các kết cấu đỡ thân tàu phải khả năng chịu ti bằng ít nhất 1,3 lần tải kéo đt nhỏ nhất của dây kéo chính được xác định bởi lc kéo tại móc theo yêu cầu;

2 Độ bền kéo tới hạn của điểm kéo sự cố ít nhất phải lớn hơn tải kéo đt của dây kéo chính.

5.3.11 Các điểm o (tấm mắt kéo và cột kéo) phải được bố trí trong khu vc mà cấu đã được gia cường, ví dụ như giao điểm gia vách ngang và dọc hoặc các điểm nút có độ bn phù hợp bên ới boong, và nếu cần thiết thì phải tiến hành gia cường thích hợp các kết cấu đó. Tấm mắt kéo phải kiểu nhả nhanh và xô ma phải được thiết kế sao cho phù hợp với xích chống try.

5.3.12 Phải giữ khoảng ch thích hợp gia đim kéo hoặc tấm mắt kéo với lỗ luồn dây hoặc xô ma để sao cho việc vận hành các thiết bị kéo được thuận tiện.

5.3.13 Nếu trong quá trình kéo d định sử dng lại cáp kéo đa đim thì phải trang bị hệ thống thu hồi, một đầu của dây thu hồi phải kết nối với vòng dành riêng trên tấm mắt kéo bng ma và đầu còn lại phải được cố định trên tời của đối tượng được kéo. Thiết bị thu hồi phải đm bảo thu hồi được cáp kéo đa điểm/xích kéo đa điểm, với tải kéo đt không nhỏ hơn ba lần khối lượng của cáp kéo đa điểm/ xích kéo đa điểm và tải kéo đt nhỏ nhất không nhỏ hơn 196 kN.

Bảng 5.3.8 Định mức trang bị thiết bị kéo

·         Số giờ kéo (giờ)

·         ≥ 72

·         24 ~ 72 (1)

·         ≤ 24 (1)

·         Tời kéo

·         phải trang bị

·         phải trang bị

·         phải trang bị (2)

·         Tang trống

·         1

·         1

·         1

·         Dây kéo chính

·         1

·         1

·         1

·         Dây kéo dự trữ (3)

·         1

·         1

·         -

·         Tải kéo đứt nhỏ nhất (MBL)

·         BP > 883 kN

·         2,0 x BP

·         2,0 x BP

·         2,0 x BP

·         Tải kéo đứt nhỏ nhất (MBL)

·         392 ≤ BP ≤ 883 kN

·         (3,8-BP/491) x BP

·         2,0 x BP

·         2,0 x BP

·         Tải kéo đứt nhỏ nhất (MBL)

·         BP < 392="">

·         3,0 x BP

·         2,0 x BP

·         2,0 x BP

·         Chiều dài dây kéo chính (m)

·         BP/MBL x 1800

·         BP/MBL x 1200

·         BP/MBL x 1200

·         Chiều dài nhỏ nhất của dây kéo chính (m)

·         650

·         500

·         500

·         Dây kéo trung gian ngắn (4)

·         2

·         2

·         2

·         Tấm liên kết ba mắt (4)

·         1

·         1

·         1

·         Cáp kéo đa điểm/xích kéo đa điểm (4)

·         1

·         1

·         1

·         Ma ní (4)

·         7 x 2

·         7

·         7

Chú thích:

(1) Trường hợp này quy định kéo trong vùng thời tiết ôn hòa, trong các trường hợp khác phải trang bị theo yêu cầu đối với hoạt động kéo có thời gian trên 72 giờ;

(2) Tời phải được sử dụng đối với hoạt động kéo trên biển. Nói chung, không được sử dụng móc kéo ngoại trừ những hành trình ngắn ở vùng biển gần bờ và trong vùng nước được che chắn;

(3) Phải trang bị một cáp polyamide đối với hoạt động kéo có thời gian không quá 24 giờ, và tải kéo đứt nhỏ nhất của nó phải phù hợp với lực kéo tại móc, chiều dài không được nhỏ hơn 200 m;

(4) Là thiết bị không bắt buộc. Phải trang bị dây kéo trung gian ngắn phù hợp với yêu cầu về liên kết giữa dây kéo và tấm liên kết ba mắt. Tấm liên kết ba mắt, cáp kéo đa điểm/xích kéo đa điểm và ma ní phải được trang bị phù hợp với đối tượng được kéo.

Bố trí thiết bị thu hồi được chỉ ra trong Hình 5.3.13.

Hình 5.3.13 Bố trí hệ thống thu hồi cáp kéo đa điểm/xích kéo đa điểm

5.3.14 Để kết nối được với tàu kéo một cách nhanh chóng và tin cy trong tình huống sự cố, phải trang b một dây kéo s cố trên đối tượng được kéo không có người trực. Một đầu của dây được liên kết vi điểm kéo sự cố và đầu còn lại nối với dây dẫn hướng chiều dài và độ bền thích hợp, đầu còn lại của dây dẫn hướng nối vi một phao màu đỏ tươi sc nổi phù hợp.

5.3.15 Nói chung, phải sử dụng vật liệu sợi tổng hợp sc nổi cho dây dẫn hướng của dây kéo sự cố. Chiều dài dây dẫn hướng không được nhỏ hơn chiều dài tàu và tải kéo đt không được nhỏ hơn 294 kN.

5.3.16 Dây kéo sự cố và dây dẫn hướng phải được đưa ra ngoài mạn giả được buộc với mạn giả hoặc thanh lan can tại các v trí khong cách thích hợp. Khoảng cách gia đối tượng được kéo và phao không được nhỏ hơn 50 mét. Nút buộc dây kéo sự cố có thể được cởi ra một cách nhanh chóng. Nếu cần thiết, phải trang bị một dây nối dài b sung gia dây kéo sự cố và dây nổi.

B trí của dây kéo sự cố được chỉ ra trong Hình 5.3.16.

Hình 5.3.16 Bố trí dây kéo sự cố trên đối tượng được kéo không có người trực

III QUY ĐỊNH VỀ QUẢN LÝ

1.1 Quy định v giám sát k thuật

Các hoạt động kéo trên biển thuộc phm vi n nêu 1.1.1 Mục I phải được Đăng kiểm thẩm định, kiểm tra, chng nhận phù hợp vi các yêu cầu của Quy chuẩn y.

1.2 Kiểm tra, th nghim

1.2.1 Phải tiến hành kiểm tra và th như sau đối với đối tượng được kéo:

1 Kiểm tra xác nhận tính hiệu lực của các giấy chứng nhận (nếu có) và hồ sơ, tài liệu có liên quan của đối tượng được kéo, như nêu ở 1.2.1-1 Mục II của Quy chuẩn;

2 Kiểm tra xác nhận độ bền kết cấu và ổn định của đối tượng được kéo phù hợp với hành trình kéo dự kiến và các hồ sơ đã được thẩm định;

3 Kiểm tra và thử đối với các sửa chữa tạm thời hoặc các phương án gia cường để kéo;

4 Phải kiểm tra tải và bố trí chằng buộc đối với các đối tượng được kéo mà dự định xếp tải, và nó phải thỏa mãn các yêu cầu của tính toán độ bền khi xếp tải và của thiết bị chằng buộc. Thiết bị chằng giữ phải hoạt động tin cậy;

5 Phải tiến hành kiểm tra và thử đối với các biện pháp an toàn chống ngập, phương tiện thoát nước và cửa thoát nước mạn, thiết bị neo và chằng buộc, phương pháp cố định bánh lái và chân vịt, đèn hành trình và vật hiệu, bố trí lên xuống cũng như là các thiết bị kéo bao gồm điểm kéo (tấm mắt kéo hoặc cột kéo v.v…) và xô ma luồn dây;

6 Để xác nhận phương tiện gia cường tạm thời của cột kéo và tấm mắt kéo phù hợp với các quy định có liên quan trong chất lượng thiết kế và đóng;

7 Nếu Đăng kiểm viên nghi ngờ về sự phù hợp kéo và tính ổn định hướng của đối tượng được kéo có hình dạng đặc biệt thì có thể yêu cầu thử kéo để kiểm tra lại và phải điều chỉnh Kế hoạch kéo phù hợp với kết quả thử;

8 Phải kiểm tra và xác nhận sự phù hợp của đối tượng được kéo có người trực trong hoạt động kéo với các yêu cầu ở 2.10 của Chương 2;

9 Để xác nhận rằng dây kéo dự trữ được trang bị, bố trí và liên kết đúng theo cách thông thường;

10 Để kiểm tra trạng thái kỹ thuật của thiết bị và dụng cụ kéo phù hợp với các quy định liên quan. Nếu cần thiết, phải kiểm tra kết cấu của xích chống trầy dùng để liên kết với cáp kéo đa điểm.

1.2.2 Phải tiến hành kiểm tra và thử như sau đối với tàu kéo:

1 Để xác nhận sự phù hợp và tính hiệu lực của Giấy chứng nhận trên tàu kéo;

2 Để xác nhận các hồ sơ và thông tin kỹ thuật tương ứng và Kế hoạch kéo là phù hợp với hoạt động kéo dự kiến;

3 Để xác nhận dụng cụ kéo trang bị trên tàu kéo có các Giấy chứng nhận và phù hợp với hoạt động kéo dự kiến;

4 Phải kiểm tra và thử hệ thống vận hành và hệ thống phanh của tời kéo;

5 Phải kiểm tra và thử dây kéo, xô ma luồn dây v.v…, và nếu có thể thì bao gồm cả cáp kéo đa điểm, ma ní, tấm liên kết ba mắt và dây kéo trung gian ngắn.

6 Phải kiểm tra việc bảo vệ chống hư hại đối với các phần có tính mài mòn của dây kéo;

7 Để kiểm tra khối móc kéo và hệ thống nhả sự cố nếu móc kéo được sử dụng trong hoạt động kéo.

1.2.3 Căn cứ vào kết quả kiểm tra thỏa mãn của tàu kéo và đối tượng được kéo, phải cấp Giấy chứng nhận phù hợp kéo và các biên bản kiểm tra có liên quan.

1.3 Chng nhn

1.3.1 Đăng kim scp Giy chng nhn phù hp cho hot đng kéo theo mu 5 của Phụ lục F và Giy chng nhận thử lc kéo tại móc theo mẫu 6 của Phụ lục F hoàn thành việc kiểm tra hồ sơ, tài liệu như nêu 1.2.1-1 Mục II của Quy chuẩn và sau khi kết thúc các công việc kiểm tra u 1.2 trên.

1.3.2 Thời hạn hiệu lc của Giấy chng nhận phù hợp cho hoạt động kéo thường từ cảng (địa điểm) đi đến cảng (địa điểm) đến cuối cùng của hành trình kéo, và phải được ghi trên Giy chng nhận phù hợp cho hoạt động kéo. Thời hạn này được xác định phù hp với hành trình kéo.

1.4 Th tục kiểm tra, chứng nhn

1.4.1 Th tục cấp Thông o thẩm định h sơ thiết kế hoạt đng kéo

1 Trình tự thc hiện

(1) Cơ sở thiết kế hoàn thiện hồ sơ theo quy định và nộp hồ sơ cho Cục Đăng kiểm Việt Nam;

(2) Cục Đăng kiểm Việt Nam tiếp nhận hồ sơ, kiểm tra thành phần hồ sơ: nếu hồ sơ chưa đầy đủ thành phần theo quy định thì trả lời bằng văn bản hướng dẫn Cơ sở thiết kế hoàn thiện lại, thời gian trong vòng 01 ngày làm việc, kể từ ngày tiếp nhận hồ sơ; nếu hồ sơ đầy đủ thành phần theo quy định thì viết Giấy hẹn thời gian trả kết quả;

(3) Cục Đăng kiểm Việt Nam thực hiện thẩm định hồ sơ: nếu hồ sơ chưa đạt yêu cầu thì trong thời hạn 20 ngày làm việc, kể từ ngày nhận được hồ sơ phải trả lời bằng văn bản cho Cơ sở thiết kế để bổ sung, sửa đổi; nếu hồ sơ đạt yêu cầu thì cấp Thông báo thẩm định hồ sơ hồ sơ thiết kế kèm theo hồ sơ, tài liệu được xác nhận.

2 Cách thc thc hiện

Cơ sở thiết kế nộp hồ sơ và nhận kết quả trực tiếp tại trụ sở Cục Đăng kiểm Việt Nam hoặc qua hệ thống bưu chính hoặc qua Fax, Email.

3 Quy định về thành phần hồ sơ

(1) Thành phần hồ sơ bao gồm: 01 giấy đề nghị thẩm định hồ sơ thiết kế theo mẫu 1 của Phụ lục F của Quy chuẩn này và 03 hồ sơ thiết kế (bản chính).

(2) Số lượng hồ sơ: 01 bộ.

4 Thời hạn giải quyết:

Thời gian kiểm tra hồ sơ và cấp Thông báo thẩm định hồ sơ thiết kế trong thời hạn 20 ngày làm việc, kể từ ngày nhận đủ hồ sơ theo quy định. Trường hợp hồ sơ phức tạp, thời gian kiểm tra có thể kéo dài, Cơ quan Đăng kiểm sẽ thỏa thuận về thời gian kiểm tra với Cơ sở thiết kế.

5 quan thực hiện thủ tục hành chính: Cục Đăng kiểm Việt Nam.

6 Kết quả thc hiện th tục hành chính: gm hồ thiết kế được xác nhận và Thông báo thẩm định hồ thiết kế.

7 Yêu cầu, điều kiện kiểm tra hồ

Hồ phải thỏa mãn các yêu cầu của Quy chuẩn y.

8 Phí và l phí

Mc phí và lệ phí theo quy định của B Tài chính và nộp trực tiếp hoặc chuyển khoản cho quan cấp Giấy chng nhận.

1.4.2 Th tục cp Giy chng nhn th lc o tại móc, Giy chng nhn phù hợp cho hoạt đng kéo

1 Trình t thc hiện

(1) Tổ chức, cá nhân hoàn thiện hồ sơ theo quy định và nộp hồ sơ cho Cục Đăng kiểm Việt Nam;

(2) Cục Đăng kiểm Việt Nam tiếp nhận hồ sơ, kiểm tra thành phần hồ sơ: nếu hồ sơ chưa đầy đủ thành phần theo quy định thì trả lời bằng văn bản hướng dẫn tổ chức, cá nhân hoàn thiện lại, thời gian trong vòng 01 ngày làm việc, kể từ ngày tiếp nhận hồ sơ; nếu hồ sơ đầy đủ thành phần theo quy định thì tiến hành kiểm tra theo địa điểm và thời gian do tổ chức, cá nhân yêu cầu;

(3) Cục Đăng kiểm Việt Nam thực hiện kiểm tra: nếu kết quả kiểm tra chưa đạt yêu cầu thì trả lời bằng văn bản cho tổ chức, cá nhân để hoàn thiện; nếu kết quả kiểm tra đạt yêu cầu thì tiến hành cấp Giấy chứng nhận thử lực kéo tại móc (nếu có yêu cầu) theo mẫu 6 của Phụ lục F, Giấy chứng nhận phù hợp cho hoạt động kéo trên theo mẫu 5 của Phụ lục F của Quy chuẩn này.

2 Cách thức thực hiện

(1) Tổ chức, cá nhân nộp hồ sơ trực tiếp tại Cục Đăng kiểm Việt Nam hoặc qua hệ thống bưu chính hoặc qua Fax, Email.

(2) Tổ chức, cá nhân nhận kết quả qua hệ thống bưu chính hoặc trực tiếp tại Cục Đăng kiểm Việt Nam thực hiện kiểm tra.

3 Quy định v hồ

(1) Thành phần hồ sơ:

Giấy đề nghị kiểm tra theo mẫu 2 của Phụ lục F (bản chính hoặc bản sao chụp trong tờng hợp hồ sơ nộp qua fax hoặc email);

(2) S lượng hồ sơ: 01 bộ.

4 Thời hạn giải quyết

Giấy chng nhận thử lc kéo tại móc và Giấy chng nhận phù hợp cho hoạt động kéo được cấp trong vòng 01 ngày làm việc, kể từ khi hoàn thành kiểm tra.

5 quan thực hiện: Cục Đăng kiểm Việt Nam.

6 Kết quả thc hiện thủ tục hành chính bao gồm: Giấy chng nhận thử lc kéo tại móc và Giy chng nhận phù hợp cho hoạt động kéo.

7 Yêu cầu, điều kiện kiểm tra

Hoạt động kéo phải thỏa mãn các yêu cầu của Quy chuẩn này.

8 Phí và l phí

Mc phí và lệ phí theo quy định của B Tài chính và nộp trực tiếp hoặc chuyển khoản cho quan cấp giấy chng nhận.

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

1.1 Trách nhiệm của chủ tàu

1.1.1 Thiết lập sơ đồ tổ chức chỉ rõ nhiệm vụ và trách nhiệm liên quan trước khi công việc kéo bắt đầu.

1.1.2 Bố trí người chỉ huy kéo có đủ năng lực phù hợp cho hoạt động kéo.

1.1.3 Người chỉ huy kéo phải tuân thủ các yêu cầu liên quan trong Quy chuẩn này và các quy định liên quan khác về an toàn và bảo vệ môi trường trong quá trình kéo, đảm bảo việc thực hiện các biện pháp an toàn cần thiết.

1.1.4 Thực hiện đầy đủ các quy định về đăng kiểm và duy trì trạng thái làm việc tốt của các trang thiết bị phục vụ hoạt động kéo biển nêu trong Quy chuẩn này.

1.1.5 Thông báo cho Đăng kiểm để thẩm định lại khi có bất kỳ thay đổi hoặc chỉnh sửa nào liên quan đến Kế hoạch kéo hoặc điều kiện kéo.

1.1.6 Thực hiện các quy định liên quan nêu ở Mục V của Quy chuẩn.

1.2 Trách nhiệm của các cơ sở thiết kế

1.2.1 Thiết kế phải thỏa mãn các quy định của Quy chuẩn này.

1.2.2 Cung cấp đầy đủ khối lượng hồ thiết kế theo yêu cầu và trình thẩm định hồ thiết kế theo quy định của Quy chuẩn y.

1.3 Trách nhiệm của Cục Đăng kiểm Việt Nam

1.3.1 Thẩm định hồ thiết kế và kiểm tra, cấp Giấy chng nhận thử lc kéo tại móc, Giấy chng nhận phù hợp cho hot động kéo theo các quy định của Quy chuẩn y.

1.3.2 Hướng dẫn thc hiện các quy định của Quy chuẩn này đối với các sở thiết kế; các chủ tàu; các đơn v đăng kim thuộc hệ thống Đăng kiểm Việt Nam trong phạm vi cả nước và các nhân liên quan đến hoạt động kéo trên biển.

1.3.3 T chc in ấn, phổ biến, tuyên truyền cho các tổ chc và nhân liên quan thực hiện áp dng Quy chuẩn này.

1.3.4 Căn cứ yêu cầu thc tế, Cục Đăng kiểm Việt Nam trách nhim đề nghị B Giao thông vận tải sa đổi, bổ sung Quy chuẩn này khi cần thiết hoặc theo thời hạn quy định của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

1.4 Kiểm tra thực hiện của Bộ Giao thông vận tải

B Giao thông vận ti trách nhiệm định kỳ hoặc đột xuất kim tra việc tuân thủ Quy chuẩn này của các đơn v hoạt động liên quan.

V TỔ CHỨC THỰC HIỆN

1.1 Áp dụng Quy chuẩn

1.1.1 Trong trường hợp sự khác nhau gia quy định của Quy chun này với quy định của quy phm, tiêu chuẩn và quy chuẩn kỹ thuật khác liên quan đến hoạt động kéo trên biển thì áp dụng quy định của Quy chuẩn này.

1.1.2 Khi các văn bản tài liệu được viện dẫn trong quy chuẩn này sự thay đổi, bổ sung hoặc thay thế thì thc hiện theo quy định trong văn bản mới.

1.2 Các điều kiện đ kéo trên bin

1.2.1 Trong quá trình kéo trên biển, các yêu cầu liên quan v cấp tàu của Đăng kiểm đối với đối tưng được kéo phải phù hợp với các yêu cầu thích hợp 2.2 Chương 2 Phần 1A Mục II của QCVN 21: 2010/BGTVT.

1.2.2 Trong tờng hợp Đăng kiểm viên nghi ngờ v sự phù hợp của hoạt động kéo thông thường hoặc thấy rằng nằm ngoài kinh nghiệm hoặc không tuân theo các quy trình bình thường, thì phải yêu cầu đối tượng được kéo hoặc người điều hành hoạt động kéo cung cấp bản báo cáo đánh giá v sự phù hợp của hoạt động kéo đối với đối tượng được kéo do tổ chc thẩm định hồ được ủy quyền cấp.

1.2.3 Trong trường hợp kiểm tra hoạt động kéo trong đó đối tượng được kéo chở hàng trên boong hoặc bố trí chng buộc các thiết bị, thì phải trình thông tin v bố trí chằng buộc trên biển, tính toán độ bền chằng buộc và việc trang b các thiết bị để kiểm tra.

1.2.4 Phải Giy chng nhận phù hợp cho hoạt động kéo cùng với bản báo cáo kiểm tra của Đăng kiểm. Trong tờng hợp không thông tin v độ bền và ổn định, Ch tàu phải bổ sung và trình bản đánh giá v sự phù hợp kéo để kiểm tra.

1.2.5 Phải bản Kế hoch kéo và Hướng dẫn kéo (nếu có). Bản sao của chúng phải được lưu trên tàu và được Chủ tàu gi.

1.2.6 Phải Giy chng nhận phù hợp kéo và Biên bản kiểm tra kéo trên biển do Đăng kiểm cấp.

1.2.7 Thuyền viên của tàu kéo phải Giấy chng nhận đào tạo v kéo trên biển hoặc chng nhn tương đương phù hợp với việc vận hành kéo trên biển.

1.2.8 Hoạt động kéo trên biển phải được tiến hành trong điều kiện biển và thi tiết xác định từ tớc, điều kiện môi tờng theo thiết kế của tàu kéo phải cao hơn các điều kiện đó và độ bền kéo được chng nhận và ổn định của đối tượng được kéo phải không được thấp hơn các điều kiện đó.

1.2.9 Hoạt động kéo trên biển phải được tiến hành theo lộ trình đã được thẩm định trong bản Kế hoạch kéo và Hướng dẫn kéo.

1.2.10 Tàu kéo phải có Giấy chng nhận an toàn phù hợp với toàn b các vùng nằm trên lộ trình kéo.

1.3 Quản lý hoạt đng kéo

1.3.1 Trong suốt quá trình kéo, người chỉ huy kéo hoặc thuyền tởng tàu kéo phải các biện pháp đảm bảo thỏa mãn tng yêu cầu của Kế hoạch kéo.

1.3.2 Trong quá trình kéo, nếu xy ra tình huống đặc biệt và không thể làm theo các quy định trong Kế hoạch kéo ban đầu t người chỉ huy kéo hoặc thuyền tởng tàu kéo phải các biện pháp thay đổi Kế hoạch kéo phù hợp với tình huống đặc biệt đó da trên kinh nghiệm hàng hải của mình. Bất cứ sự thay đổi nào liên quan đến Kế hoạch kéo phải ngay lập tc thông báo đến Chủ tàu hoặc cở s thiết kế Đăng kiểm.

1.3.3 Khi người chỉ huy kéo hoặc thuyền tng tàu kéo la chọn hành trình hoặc tuyến đường gần bờ biển hoặc vùng nước nông, tàu kéo phải đi vào vùng nước an toàn vi một tốc độ thích hợp hoc giữ khoảng cách càng xa càng tốt với bờ biển hoặc vùng nước nông trong điều kiện dòng thủy triều thời tiết được xác định từ tớc.

1.3.4 Đối vi đối tượng được kéo không người trực trong khi kéo, nời chỉ huy kéo hoặc thuyền tởng tàu kéo phải cử người lên đối tượng được kéo để kiểm tra và lập biên bản tương ng.

1.3.5 Người chỉ huy kéo hoặc thuyền tởng tàu kéo phải chịu trách nhiệm việc thc hiện hoạt động kéo cũng như việc thay đổi tuyến đưng và tốc độ do thời tiết xấu, bao gồm cả việc trú ẩn, tiếp nhiên liệu hoặc bổ sung d tr v.v… Để đảm bảo an toàn của đoàn kéo, người chỉ huy kéo quyền thc hiện các biện pháp mang tính hợp và các biện pháp khẩn cấp cần thiết. Trách nhiệm chính của người chỉ huy kéo phải đảm bảo an toàn v người và thiết bị (bao gồm cả đối tượng được kéo).

1.3.6 Trong tờng hợp đối tượng được kéo nguy cơ gây ra nguy hiểm đối vi hành hải, công trình biển hoặc đưng bờ biển do việc trôi giạt hoặc do các nguyên nhân khác, nời chỉ huy kéo hoặc thuyền tởng tàu kéo phải các bin pháp phòng ngừa hư hại và sử dụng tất cả các phương tiện để thông tin tới các tàu trong vùng lân cận, cũng thông tin tới Chính quyền hành chính tại điểm đầu tiên trên bờ th liên lạc được.

1.3.7 Đối tượng được kéo phải các Giấy chng nhận liên quan hoặc các biên bản phù hợp với lộ trình kéo. Đối với đối tượng được kéo đã ngng hoạt động trong một thời gian dài, đã bị thải loại hoặc đối với các đối tưng khác như thùng lặn, tàu nạo vét kiểu cuốc hút, các kết cấu tương tự v.v thì có thể thay thế Giy chng nhận hoặc biên bản nêu trên bằng một hồ hoặc biên bản đánh giá thích hợp, phải biện pháp gia cường tạm thời trong quá trình kéo hoặc tiến hành sa cha tạm thời các hư hỏng trên biển.



PHỤ LỤC A

YÊU CẦU BỀN CỦA CƠ CẤU ĐỠ VÀ CƠ CẤU CHẰNG BUỘC

1 Quy định chung

1.1 Nếu đối tượng được kéo tàu biển với t lệ kích thước thông tờng, lc chằng buộc và cố định phải được tính toán theo các yêu cầu đối với thiết b chằng buộc cho công ten nơ.

1.2 Nếu đối tượng được kéo lan, tàu kỹ thuật hoặc các cấu trúc nổi khác, lc chằng buộc và cố định phải được tính toán như phương pháp xấp x - 2.

1.3 Cách tính toán lc chằng buộc và cố định nói trên được da trên phân tích chuyển động khi hàng hải, cũng thể sử dụng phương pháp th hình.

1.4 thể chấp nhận tiêu chuẩn chuyển động mặc định được khuyến cáo - 3 đối với các tính toán không dựa vào phân tích chuyển động hoặc không dựa vào thử hình.

1.5 Nếu thời gian kéo d kiến (da vào quãng đường kéo, tốc độ trung bình) nhỏ hơn khoảng thời gian trong đó điều kiện thời tiết thể được dự báo một cách tin cậy, hoặc nếu hot động kéo được tiến hành trong một vùng biển cụ thể mặt biển lặng sóng hoặc là trong một mùa cụ thể, thì khi đó thể cho phép sử dụng tải trọng sinh ra do chuyển động của tàu từ quá trình phân tích kh năng đi biển phân tích giả tĩnh ca tàu bằng nhng phần mềm được công nhận vi điều kiện biển xấu nhất tàu th gặp.

1.6 Việc tính toán bền cho thiết bị chằng buộc được tiến hành theo pơng pháp xp x u - 4. Nếu chằng buc đối xng trái - phi hoặc i - đuôi thì có thể chỉ cần tính toán cho một phía, nếu không, phải tính toán cho tng phía riêng biệt.

2 Tính toán lc tác dụng lên ng hóa ch trên u (đi tưng) đưc kéo

2.1 Lc tác dụng theo hướng ngang tàu

Lc tác dụng lên hàng hóa theo ớng ngang tàu Fy và song song với mặt boong phải được tính theo công thức sau:

Trong đó:

Fy = MAy + Fq + Fw (kN)

M: Khối lượng của hàng hóa (tấn);

Ay: Gia tốc theo ớng ngang tàu (m/s2);

Fq: Lc do gió (kN), nh theo diện tích hng gió của hàng hóa dựa trên tiêu chuẩn sau:

1,00 (kN/m2) đối với vùng hoạt động không hạn chế và khu vc dịch v dầu khí;

0,85 (kN/m2) đối vi vùng biển gần bờ;

0,70 (kN/m2) đối vi vùng ớc che chắn.

Fw: Xung lc do nưc biển tạt (kN), ch tính cho phần mặt chiếu của hàng hóa có chiều cao dưới 2 m so với boong mạn khô và áp dụng các tiêu chuẩn sau:

1,00 (kN/m2) đối với vùng hoạt động không hạn chế và khu vc dịch v dầu khí;

0,70 (kN/m2) đối vi vùng biển gần bờ;

0,50 (kN/m2) đối vi vùng ớc che chắn.

Ay: Gia tốc theo ớng ngang tàu, được tính n sau:

·

·         (m/s2)

Trong đó:

r j: Khoảng cách từ trọng tâm khối hàng đến tâm xoay giả định trên đường nước, tính bằng (m), như trong Hình 2.1;

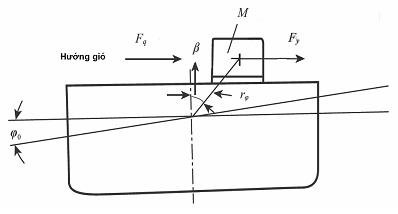

β: Góc chỉ ra trong Hình 2.1;

j0: Góc lắc ngang lớn nhất, tính bằng o, nói chung được lấy bằng 15o với các đối tượng nổi;

Tj: Chu kỳ lắc ngang, tính bằng (s), lấy như sau:

Trong đó:

GM: Chiều cao tâm nghiêng ban đầu, tính bằng (m);

B: Chiều rộng của tàu (m). Nếu không có giá trị GM cụ thể của đối tượng được kéo, có thể tính toán xấp xỉ như sau:

Tj = 1,7 , nhưng không lớn hơn 10 s;

g: Gia tốc trọng tờng, lấy bằng 9,81 m/s2.

Hình 2.1 Mô tả lực tác dụng lên khối hàng hóa theo hướng ngang tàu

2.2 Lc tác dụng theo hướng dọc tàu

Lực tác dụng lên khối hàng hóa theo hướng dọc tàu Fx và song song với boong được tính như sau:

Fx = MAx + Fq + Fw                                (kN)

Trong đó:

M: Khối lượng của hàng hóa (tấn);

Fq và Fw (kN), được tính toán như ở 2.1 phụ thuộc vào diện tích mặt chiếu của khối hàng hóa lên mặt phẳng giữa tàu;

Ax: Gia tốc theo hướng dọc tàu (m/s2), được tính như sau:

·

·         (m/s2)

Trong đó:

rψ: Khoảng cách từ trọng tâm khối hàng đến tâm xoay giả định trên đường nước, tính bằng (m), như trong Hình 2.2;

β: Góc chỉ ra trong Hình 2.2;

ψ0: Góc lắc dọc lớn nhất, tính bằng (o), nói chung được lấy bằng 5o với các đối tượng nổi;

Tψ: Chu kỳ lắc dọc, tính bằng (s), có thể lấy bằng 10 s nếu không có số liệu chi tiết;

g: Lấy như ở 2.1.

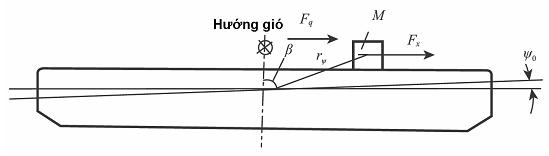

Hình 2.2 Mô tả lc tác dụng n khối hàng a theo hưng dc tàu

2.3 Lc tác dụng theo hướng vuông góc với boong

Lực tác dụng lên khối hàng hóa hoặc lên cơ cấu gia cường boong theo hướng vuông góc với boong Fz được tính như sau:

Fz = M(g ± a)                                         (kN)

Trong đó:

M, g: Được lấy như 2.1;

a: Gia tốc đng, tính bng (m/s2), lấy như sau:

a = 3,75e−0,0033L, nhưng không cần thiết lấy lớn hơn 3 m/s2;

e: là hằng số, e = 2.718;

L: Chiều dài tàu, tính bằng (m).

Chú ý:

Fz (+) = M(g + a) lấy đối với lực tác dụng lên cơ cấu gia cường boong;

Fz (−) = M(g − a) lấy đối với lực tác dụng lên cơ cấu chằng buộc.

3 Tiêu chuẩn chuyển đng mặc định

3.1 Nếu không nghiên cu v chuyển động hoặc không th hình thì đối vi định dạng tính toán tiêu chuẩn và phụ thuộc vào quy trình thỏa đáng trong nh hải, thể chấp nhận các tiêu chuẩn v chuyển động dưới đây:

Bảng 3.1 Tiêu chuẩn chuyển động mặc định

·         Vùng hoạt động

·         Trường hợp

·         LOA (m)

·         B (1) (m)

·         L/B (1)

·         Hệ số béo

·         Chu kỳ của cả chu trình (s)

·         Biên độ đơn

·         Gia tốc lên xuống

·         Lắc ngang

·         Lắc dọc

·

·

·

·

·

·

·

·

·

·

·         Không hạn chế

·         1

·         > 140 và > 30

·         Không áp dụng

·         <>

·         10

·          20o

·         10o

·         0,2g

·         2

·         > 76 và > 23

·         Không áp dụng

·         Bất kỳ

·         10

·         20o

·         12,5o

·         0,2g

·         3

·         ≤ 76 hoặc ≤ 23

·         ≥ 2,5

·         <>

·         10

·         30o

·         15o

·         0,2g

·         4

·         ≥ 0,9

·          25o

·         5

·         ≤ 76 hoặc ≤23

·         <>

·         <>

·         10

·         30o

·          30o

·         0,2g

·         6

·         ³0,9

·         25o

·          25o

·         Hoạt động bị hạn chế ở những vùng khí hậu không ôn hòa trong thời gian < 24="" giờ="" (xem="" 3.2.4).="" nếu="" l/b="">< 1,4,="" dùng="" trường="" hợp="" không="" hạn="">

·         7

·         Bất kỳ

·         ≥ 2,5

·         Bất kỳ

·         10

·         10o

·         5o

·         0,1g

·         8

·         Bất kỳ

·         < 2,5="" ≥="">

·         Bất kỳ

·         10

·         10o

·         10o

·         0,1g

·         Hoạt động bị hạn chế ở những vùng khí hậu ôn hòa trong thời gian < 24="" giờ="" (xem="" 3.2.5).="" nếu="" l/b="">< 1,4,="" dùng="" trường="" hợp="" không="" hạn="">

·         9

·         Bất kỳ

·         ≥ 2,5

·         Bất kỳ

·         10

·          5o

·         5o

·         0,1g

·         10

·         Bất kỳ

·         <>

·         ≥ 1,4

·         Bất kỳ

·         10

·         5o

·         5o

·         0,1g

·         Ở vùng nước được che chắn (xem 3.2.6). Nếu L/B < 1,4,="" dùng="" trường="" hợp="" không="" hạn="">

·         11

·         Bất kỳ

·         ≥ 1,4

·         Bất kỳ

·         Tĩnh

·         Tương đương với 0,1g theo cả hai hướng

·         0,0

·         Các chân được kích lên độc lập, kéo biển trên chính thân giàn

·         12

·         Không áp dụng

·         > 23

·         <>

·         Không áp dụng

·         10

·         20o

·         20o

·         0,0

·         Các chân được kích lên độc lập, kéo 24 giờ hoặc di chuyển tại chỗ

·         13

·         Không áp dụng

·         > 23

·         <>

·         Không áp dụng

·         10

·         10o

·         10o

·         0,0

·         Các chân được kích lên theo kiểu "Nat-type", kéo biển trên chính thân giàn

·         14

·         Không áp dụng

·         > 23

·         <>

·         Không áp dụng

·         13

·          16o

·         16o

·         0,0

·         Các chân được kích lên theo kiểu "Nat-type", kéo 24 giờ hoặc di chuyển tại chỗ

·         15

·         Không áp dụng

·         > 23

·         <>

·         Không áp dụng

·         13

·         8o

·         8o

·         0,0

Ghi chú (1): B: Chiều rộng lý thuyết lớn nhất tại đường nước;

L: Chiều dài đường nước;

Hệ số béo: 0,9 là phần cắt bỏ giữa các thân có dạng sà lan (> 0,9) và các thân có dạng tàu.

3.2 Các tiêu chuẩn chuyển động mặc định 3.1 chỉ thể được áp dụng theo các giả thiết sau đây:

3.2.1 Trục lắc ngang và lắc dọc giả thiết đi qua tâm nổi.

3.2.2 Chuyển động lên xuống được giả thiết song song với trục đng của hệ trục chung. Chính vì vậy, thành phần của chuyển động lên xuống song song với boong tại góc lắc ngang hoặc lắc dọc nói trên sẽ bổ sung thêm vào lc gây ra bởi thành phần trọng lc tĩnh và gây ra bởi gia tốc lắc ngang hoặc lắc dọc.

3.2.3 Pha phải được giả thiết, như các trạng thái tải riêng biệt, sự kết hợp xấu nhất của:

- Lắc ngang + lên xuống;

- Lắc dọc + lên xuống.

3.2.4 Đối với trường hợp 7 và 8 trong Bảng 3.1, hành trình kéo được bắt đầu mà áp suất gió không quá cấp 5 thang Bô pho, với tình hình thời tiết được dự báo sẽ tốt hơn trong 48 giờ tới. Thời gian kéo bao gồm cả những sự cố ngẫu nhiên gặp phải không được quá 24 giờ.

3.2.5 Đối với tờng hợp 9 và 10 trong Bảng 3.1, các tiêu chuẩn nêu trên được đưa ra như hướng dẫn chung cho hoạt động kéo lan thời gian hành trình ngắn và vận tải bằng tàu thy. Tiêu chuẩn trong thực tế phải tính đến cả bản chất của tàu hoặc lan và hàng hóa, tuyến hành trình, điều kiện thời tiết hot động kéo thể gặp phải, nơi trú ẩn và dịch v dự báo thời tiết được sử dụng.

3.2.6 Đối với tờng hợp 11 trong Bảng 3.1, tải trọng thiết kế theo mỗi hướng phải được lấy lớn nhất do:

- Tải tĩnh bằng 0,1g song song với mặt boong; hoặc

- Góc nghiêng tĩnh gây ra bởi áp lc gió thiết kế; hoặc

- Góc nghiêng nguy hiểm nhất trong điều kiện thủng một khoang.

4 n bng lc và mô men

Phải tính toán cân bằng một cách riêng biệt đối với các biện pháp chống tợt ngang, lật ngang và tợt dọc.

4.1 Trượt ngang

Cân bằng tợt ngang phải thỏa mãn công thức dưới đây:

Fy ≤ μFz (-)+∑CSi (μsinα+cosαsinβ)

Trong đó:

Fy: Lực tác động ngang tàu (kN), tính như ở 2.1;

Fz (-): Lực vuông góc với boong (kN), tính như ở 2.3;

µ: Hệ số ma sát, lấy như sau:

            µ = 0,3 vi bề mặt tiếp xúc thép-g hoặc thép-cao su;

            µ = 0,1 vi bề mặt tiếp xúc thép-thép trong điều kin khô;

            µ = 0,0 vi bề mặt tiếp xúc thép-thép trong điều kin ướt.

CSi: Tải trọng làm việc an toàn của cơ cấu chằng buộc thứ i, kN, theo tải trọng phá hủy của cơ cấu chằng buộc hoặc ứng suất chảy của vật liệu, được xác định bằng hệ số an toàn trong Bảng 4.1;

α: Góc giữa cơ cấu chằng buộc thứ i với đường nằm ngang, tính bằng (o), chỉ ra trong Hình 4.1;

β: Góc giữa cơ cấu chằng buộc thứ i với mặt cắt dọc tàu, tính bằng (o), chỉ ra trong Hình 4.1.

Bảng 4.1 Hệ số an toàn K

·         Tải giới hạn

·         Vật liệu của cấu chằng buộc

·         Hệ số K

·         Tải phá hủy

·         Ma ní, vòng, hốc trên boong, tăng đơ làm bằng thép các bon thấp

·         3

·         Cáp sợi

·         4,5

·         Cáp thép, gọng bằng thép (loại dùng 1 lần)

·         2

·         Cáp thép, gọng bằng thép (loại dùng lại)

·         5

·         Xích bằng thép

·         3

·         Ứng suất chảy

·         Cơ cấu hàn bằng thép (chịu uốn và nén) (1)

·         1,5

·         cấu hàn bằng thép (chịu cắt)

·         2,6

·         Mối hàn đối đầu ngấu hoàn toàn (chịu kéo và nén)

·         1,5

·         Mối hàn đối đầu ngấu hoàn toàn (chịu cắt)

·         2,6

·         Mối hàn góc (chịu kéo và nén)

·         2,2

·         Mối hàn góc (chịu cắt)

·         2,6

Ghi chú (1): Đối với kết cấu bằng thép hình, khi tính toán ổn định nén, tiêu chuẩn sẽ là ứng suất nén cho phép của kết cấu đó.

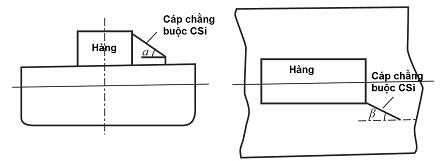

Hình 4.1 Tính toán góc α và β

4.2 Lật ngang

Cân bằng lật ngang phải thỏa mãn công thc dưới đây:

Fy.a ≤ b.Fz(-)+∑CSi.di

Trong đó:

Fy, Fz(-), CSi quy định như ở 4.1;

a, b, di, tính bằng (m), lần lượt cánh tay đòn của lc tác dụng ngang tàu Fy, lc tác dụng vuông góc với boong Fz(-) và tải làm việc an toàn của cấu chằng buộc thứ i CSi chống lật quanh trục xoay, xem Hình 4.2.

Hình 4.2 Các lực trong chằng buộc chống lật hàng

4.3 Trượt dọc

Cân bằng tợt dọc phải thỏa mãn công thc sau:

Fxμ.Fz (-)+∑ CSi.(μ.sinα + cosα.sinβ)

Trong đó:

Fx: Lực tác dụng theo hướng dọc tàu, kN, được tính như ở 2.2;

µ, Fz(-), CSi, α, β quy định ở 4.1.



PHỤ LỤC B

TÍNH TOÁN SỨC CẢN KHI KÉO TRÊN BIỂN

1 Tổng sức cản kéo RT có thể được tính bằng công thức kinh nghiệm dưới đây:

RT = 1,15 [Rf + RB + (Rft + RBt)]               (kN)

Trong đó:

Rf: Lực cản ma sát của tàu được kéo (kN);

RB: Lực cản dư của tàu được kéo (kN);

Rft: Lực cản ma sát của tàu kéo (kN);

RBt: Lực cản dư của tàu kéo (kN).

(1) Lực cản của tàu được kéo hoặc đối tượng được kéo có thể được xác định bằng công thức xấp xỉ sau:

R = 1,67A1V1,83 x10-3                               (kN)

RB = 0,147δA2V1,74+0,15V                            (kN)

Trong đó:

A1: Diện tích mặt ướt dưới đường nước của tàu hoặc cấu trúc nổi (m2);

V: Tốc độ kéo (m/s);

CB: Hệ số béo thể tích;

A2: Diện tích phần ngâm nước của sườn giữa tàu (m2).

Nếu không có số liệu chi tiết về diện tích mặt ướt A1 thì có thể tính như sau:

A1 = L (1,7d+δB) (m2) với tàu thông thường;

A1 = 0,92L (B+1,81d) (m2) với sà lan, tàu có thân hình hộp không có nhảy bậc ở mũi và lái;

A1 = L (B+2d) (m2) với tàu có thân hình hộp và các công trình mặt nước khác mà có nhảy bậc ở mũi và lái.

Trong đó:

L, B, d, tính bằng (m), lần lượt là chiều dài, chiều rộng, chiều chìm khi kéo của tàu;

CB là hệ số béo thể tích.

(2) Các dữ liệu trong thiết kế đối với tàu kéo có thể được dùng để tính toán lực cản khi kéo Rft và RBt, nếu không có các thông tin đó, có thể sử dụng công thức xấp xỉ ở (1) bên trên để tính toán.

2 Với giàn hoặc các công trình bề mặt khác có diện tích hứng gió lớn, lực cản khi kéo phải được tính như sau, lấy giá trị nào lớn hơn:

∑R = 0,7 (Rf + RB) + Ra                           (kN)

Trong đó:

Rf và RB như định nghĩa ở (1) bên trên;

Ra là lực cản của không khí, được tính như sau:

Ra = 0,5ρV2∑CSAi10-3                              (kN)

Trong đó:

ρ: Tỷ khối riêng của không khí (kg/m3), lấy bằng 1,22 kg/m3;

V: Tốc độ của gió, lấy bằng 20,6 m/s;

Ai: Diện tích hứng gió (m2), lấy theo chiều gió thổi;

CS: Hệ số hứng gió của Ai, lấy theo Bảng 3.2.1-2 ở Chương 3 của Quy chuẩn này.



PHỤ LỤC C

QUY TRÌNH THỬ LỰC KÉO TẠI MÓC

1 Phải trình Đăng kiểm chương trình thử được đề xuất trước khi tiến hành thử.

2 Trong quá trình thử lực kéo tại móc (BP), máy chính phải vận hành ở mô men xoắn lớn nhất do nhà sản xuất khuyến cáo lấy theo công suất liên tục lớn nhất. Phải yêu cầu xem xét lại công suất ra thực tế trong quá trình thử.

3 Trong quá trình thử lực kéo quá tải, máy chính phải vận hành ở công suất cực đại do nhà sản xuất khuyến cáo mà chế độ hoạt động đó có thể duy trì trong thời gian gian tối thiểu là 30 phút. Có thể bỏ qua việc thử quá tải.

4 Các chân vịt sử dụng trong quá trình thử phải là các chân vịt sử dụng cho tàu trong quá trình vận hành bình thường.

5 Tất cả các thiết bị phụ như là bơm, máy phát và các thiết bị khác mà được máy chính hoặc trục chân vịt lai trong chế độ hoạt động bình thường của tàu thì vẫn phải được kết nối trong quá trình thử.

6 Chiều dài của dây kéo không được nhỏ hơn 300 m, được đo từ đuôi của tàu đến cột thử. Tuy nhiên, chiều dài tối thiểu của dây kéo không được nhỏ hơn hai lần chiều dài tàu.

7 Độ sâu nước tại địa điểm thử phải không nhỏ hơn 20 m trong phạm vi bán kính 100 m quanh tàu. Nếu độ sâu nước tại địa điểm thử không thể đạt được 20 m thì có thể chấp nhận độ sâu tối thiểu phải bằng hai lần mớn nước lớn nhất của tàu. Phải chú ý là việc giảm chiều sâu nước có thể sẽ ảnh hưởng bất lợi đến kết quả thử.

8 Phải tiến hành thử trong trạng thái lượng chiếm nước của tàu ứng với trạng thái bơm đầy dằn và các két nhiên liệu chỉ chứa một nửa.

9 Tàu phải không chúi hoặc chúi lái không quá 2% chiều dài tàu.

10 Tàu phải có khả năng duy trì hoạt động không đổi trong thời gian không nhỏ hơn 10 phút trong khi kéo như quy định ở -2 hoặc -3 bên trên. Lực kéo liên tục tại móc được chứng nhận là trung bình của các giá trị đọc được trong thời gian 10 phút đó.

11 Phải tiến hành thử trong điều kiện vận tốc gió không quá 5 m/s.

12 Vận tốc dòng chảy theo mọi hướng tại địa điểm thử không được vượt quá 0,5 m/s.

13 Lực kế sử dụng cho quá trình thử phải được một Tổ chức có thẩm quyền được công nhận thẩm định và độ chính xác phải nằm trong phạm vi ±2% dải lực được đo và ứng với điều kiện môi trường gặp phải trong quá trình thử.

14 Kết nối với lực kế phải là một thiết bị có khả năng đưa ra các số đọc liên tục và cũng phải có một thiết bị ghi dùng để ghi lại lực kéo tại móc dưới dạng đồ thị là hàm của thời gian. Nếu có thể, các thiết bị đó phải được đặt và theo dõi ở trên bờ.

15 Phải lắp lực kế ở vị trí giữa mắt của dây kéo và cột.

16 Giá trị được chứng nhận của lực kéo liên tục tại móc của tàu phải là lực kéo được ghi lại khi được duy trì mà không có xu hướng giảm trong khoảng thời gian không ngắn hơn 10 phút.

17 Giá trị lực kéo khi máy chính chạy quá tải, vòng quay máy giảm hoặc số lượng máy chính hoặc số lượng chân vịt làm việc giảm có thể được chứng nhận và ghi trên Giấy chứng nhận.

18 Trong quá trình thử, phải thiết lập một hệ thống thông tin liên lạc bằng VHF hoặc điện thoại giữa tàu với người theo dõi lực kế và thiết bị ghi ở trên bờ.


PHỤ LỤC D

NHẬT KÝ KÉO

Tàu:................................................................. Ngày/Chỉ huy kéo ký:.........................................../.......................................

                                                                    Tải kéo đứt:

Dây kéo chính:................................................(tấn)......................................................... Chiều dài/Đường kính:.......... Ngày/năm kiểm tra:........

                                                                    Tải kéo đứt:

Dây kéo dự trữ:..............................................(tấn)......................................................... Chiều dài/Đường kính:.......... Ngày/năm kiểm tra:........

Dây kéo chính: Bôi trơn (L) Bảo dưỡng (M)    Ngày:....................................................... Biên bản kiểm tra, v.v...:................................................

Dây kéo dự trữ: Bôi trơn (L) Bảo dưỡng (M) Ngày:....................................................... Biên bản kiểm tra, v.v...:................................................

Đối tượng được kéo:....................................... Nối dây kéo: Ngày/giờ:............................ Vị trí:.............................................................................

                                                                    Tháo dây kéo:

Chiều dài cáp kéo/xích kéo đa điểm (m):.......     Ngày/giờ:................................................. Vị trí:...............................................................................

·         Thông tin kéo (Giữa trưa ~ Giữa đêm hoặc hai lần/ngày)

·         Từ

·         Tới

·         Thời gian sử dụng cáp thép (ngày/giờ tổng cộng)

·         Lực căng của cáp (tấn)

·         Chiều dài cáp (m)

·         Điều kiện môi trường

·         Chiều dài cáp được điều chỉnh ± (m)

·         Ghi chú

·         Ngày/năm

·         Giờ

·         Ngày/năm

·         Giờ

·         Lớn nhất

·         Trung bình

·         Sóng (chiều cao/hướng/chu kỳ)

·         Gió (lực/hướng)

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·

·         Giá trị tổng được chuyển sang trang:

·         Ghi chú:

·




PHỤ LỤC E

KÉO TÀU THEO ĐOÀN

1 Định nghĩa

1.1 Kéo đôi - hai đối tượng được kéo kết nối một cách riêng rẽ với các thiết bị kéo khác nhau trên tàu kéo thông qua các thiết bị kéo của chúng, xem Hình 1.1.



1.2 Kéo nối tiếp - hai hoặc nhiều hơn đối tưng được kéo nối với nhau thành chuỗi, ví dụ thiết bị kéo của đối tượng đằng sau được nối với cột kéo của đối tượng phía tớc, sau đó được nối với thiết bị kéo của tàu kéo thông qua các thiết bị kéo trên đối tượng được kéo phía tớc, xem Hình 1.2.

Hình 1.2 Sơ đồ bố trí kéo nối tiếp

1.3 Kéo song song - hai hoặc nhiều hơn đối tượng được kéo nối với tấm liên kết ba mắt trên dây kéo chính thông qua các thiết bị kéo của chúng (dây kéo trung gian ngắn, ma ní) một cách riêng rẽ, ví dụ dây kéo chính của tàu kéo được nối với đối tượng được kéo một cách riêng rẽ thông qua một số tấm liên kết ba mắt, xem Hình 1.3.

Hình 1.3 Sơ đồ bố trí kéo song song

1.4 Nhiều tàu kéo một đối tượng - hai hoặc nhiều hơn tàu kéo được sử dụng để kéo một đối tượng, ví dụ dây kéo của tàu kéo được nối với các thiết bị kéo (cáp kéo đa điểm, dây kéo trung gian ngắn v.v…) trên đối tượng được kéo thông qua tấm liên kết ba mắt, xem Hình 1.4.

Hình 1.4 Sơ đồ bố trí nhiều tàu kéo một đối tượng

2 Các yêu cầu chung đi với việc o theo đoàn

2.1 Việc kéo thành đoàn các vấn đề bổ sung liên quan, bao gồm: (1) Điều động tàu trong các khu vc chật hẹp;

(2) Nối lại dây kéo chính sau khi đt, thường là trong thời gian kéo;

(3) Duy trì đủ chiều sâu nước cho hoạt động kéo do dây kéo phải dài hơn so với kéo đơn.

2.2 Chỉ có thể tiến hành kéo thành đoàn theo s sắp xếp, trong khu vc và mùa nhất định và phải được đánh giá các nguy cơ.

2.3 Tất cả các yếu tố của hoạt động kéo thành đoàn, bao gồm bản vẽ, các thông số của chuyến đi, của thiết b phải được trình Đăng kim hoặc trình một tổ chc chuyên nghiệp có thẩm quyền để đánh giá.

2.4 Nếu Đăng kiểm hoặc là tổ chc chuyên nghiệp thẩm quyền nói trên nghi ngờ v hoạt động kéo thành đoàn thì phải yêu cầu bên liên quan các biện pháp giải quyết, nếu không thì hoạt động kéo đó sẽ bị từ chối.

2.5 Mỗi đối tượng được kéo tham gia vào đoàn kéo phải thỏa mãn các yêu cầu của Quy chuẩn.

2.6 Phải áp dụng hệ số an toàn cho việc bố trí kéo do th xy ra các hư hỏng khác đối với việc bố trí kéo thành đoàn, đặc biệt đối với dây kéo.

2.7 Lc kéo tại móc của tàu kéo phải được xác định theo số lượng, cách bố trí đối tượng được kéo có liên quan và ít nhất phải bằng tổng các lc kéo theo yêu cầu của mỗi đối tượng được kéo.

2.8 Nếu cách bố trí kéo đòi hỏi phải sử dụng hai dây kéo từ một tàu kéo, thì phải trang b thêm một dây kéo thứ ba trên tàu kéo và dây kéo đó phải được cất một khu vc được bảo v mà tại đó có thể được chuyển tới tng tời kéo một cách an toàn trên bin.

2.9 Như đã quy định, các thiết bị kéo khác n xích, thiết bị làm căng dây hoặc làm trùng dây phải coi như được trang b trên tàu.

3 Điều kiện đ o đôi

3.1 Điều kiện để kéo đôi phải như sau:

(1) Trong vùng khí hậu ôn hòa;

(2) Vi các hành trình kéo có thi gian ngắn, trong điu kin thi tiết d o là tt;

(3) Trong trường hợp chiều sâu nước dọc theo tuyến đường kéo là đủ để cho phép dây kéo võng theo yêu cầu;

(4) Tàu kéo phải được nối với mỗi đối tượng được kéo bằng dây kéo riêng biệt trên tang trống riêng biệt của tời kéo.

4 Điều kiện đ o nối tiếp

4.1 Điều kiện để kéo nối tiếp phải như sau:

(1) Trong khu vc khí hậu rất ôn hòa hoặc trong điều kiện băng tại đó các đối tượng được kéo sẽ theo nối tiếp nhau;

(2) Trong điều kiện băng thì dây kéo gia tàu kéo và đối tượng được kéo dẫn đoàn phải đủ ngắn để sao cho dây kéo không chạm nước.

5. Điều kiện đ kéo song song

5.1 Trong khu vc khí hậu ôn hòa, tàu kéo lc kéo tại móc lớn hơn và hệ số an toàn được đưa vào tính toán các thiết bị kéo.

6. Điều kiện đ nhiu tàu o mt đi tưng

6.1 Phương pháp này thường được coi là chp nhận được, miễn mỗi tàu kéo có một dây kéo riêng nối với tàu được kéo (thông qua cáp kéo đa điểm hoặc dây kéo trung gian ngắn như yêu cầu). Cần phải thận trọng vì tàu kéo thể va chạm vào nhau hoặc va chạm vào các thiết bị kéo của nhau.

6.2 Phải xem xét để la chọn phù hợp kích thước và công suất của tàu kéo.

6.3 Việc sử dụng dây kéo đa điểm kiểu lệch có thể thuận tiện nhưng phải cẩn thận để tránh try.

6.4 Thông tờng không quá ba tàu kéo, ngoại tr tờng hợp kéo đối tượng rất lớn, ví dụ như giàn và các ng trình biển.



PHỤ LỤC F

MẪU GIẤY ĐỀ NGHỊ THẨM ĐỊNH HỒ SƠ THIẾT KẾ HOẠT ĐỘNG KÉO; MẪU GIẤY ĐỀ NGHỊ KIỂM TRA; MẪU THÔNG BÁO THẨM ĐỊNH HỒ SƠ THIẾT KẾ HOẠT ĐỘNG KÉO; BIÊN BẢN XÁC ĐỊNH LỰC KÉO TẠI MÓC; GIẤY CHỨNG NHẬN PHÙ HỢP CHO HOẠT ĐỘNG KÉO VÀ GIẤY CHỨNG NHẬN THỬ LỰC KÉO TẠI MÓC

Mẫu 1

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
-------------



GIẤY ĐỀ NGHỊ THẨM ĐỊNH HỒ SƠ THIẾT KẾ HOẠT ĐỘNG KÉO

Số:.................. Ngày:........................

Kính gửi: Cục Đăng kiểm Việt Nam

sở thiết kế:......................................................................................................

Địa chỉ:..................................................................................................................

Điện thoại:.............................. Fax:........................... Email:..................................

Đề nghị kiểm tra hồ sơ, tài liệu hoạt động kéo trên biển như sau:

1. Tàu kéo:

Tên tàu: ......................................................................................................................

Cảng đăng ký: ............................................................................................................

Số đăng ký hoặc hô hiệu: ............................................................................................

Cấp tàu: ......................................................................................................................

Chủ tàu: ......................................................................................................................

2. Đối tượng được kéo:

Đối tượng được kéo: ..................................................................................................

Cảng đăng ký (nếu có): ...............................................................................................

Số đăng ký hoặc hô hiệu (nếu có): ...............................................................................

Cấp (nếu có): ..............................................................................................................

Chủ đối tượng được kéo: ............................................................................................

Hoạt động kéo từ: .......................................................................................................

Đến: ...........................................................................................................................

Chúng tôi đồng ý trả đầy đủ phí và lệ phí thẩm định thiết kế theo quy định.



·

·         Người đề nghị
(Ký tên & đóng dấu)



Mẫu 2

·         TỔ CHỨC/CÁ NHÂN
-------

·         CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

·         Số: ….
V/v: ……

·         ……., Ngày…. tháng…. năm…..



GIẤY ĐỀ NGHỊ KIỂM TRA

Kính gửi: (Tên Đơn vị Đăng kiểm)

Tên Tổ chức/Cá nhân:...........................................................................................

Địa chỉ: …………………………………………………………………………………...

...............................................................................................................................

Điện thoại:....................Fax:............................. Email:.........................................

...............................................................................................................................

Nội dung đề nghị:..................................................................................................

...............................................................................................................................

...............................................................................................................................

...............................................................................................................................

...............................................................................................................................

Địa điểm và thời gian:............................................................................................

...............................................................................................................................

...............................................................................................................................



·

·         TỔ CHỨC/CÁ NHÂN
Ký tên, đóng dấu



i nhn:

- Như trên;
- Lưu: …



Mẫu 3

·

·         CỤC ĐĂNG KIM VIT NAM
-----------------



THÔNG BÁO THẨM ĐỊNH HỒ SƠ THIẾT KẾ HOẠT ĐỘNG KÉO

Cấp theo các quy định của Quy chuẩn kỹ thuật quốc gia: QCVN 73: 2014/BGTVT

Số: …………......

Ngày: ……….....























·         NƠI NHẬN:

·         - Cơ sở thiết kế;
- Chi cục đăng kiểm số;
- Lưu Cục ĐKVN;
- Lưu nơi thẩm định.

·         CỤC ĐĂNG KIỂM VIỆT NAM



Mẫu 4

·

·         CỤC ĐĂNG KIM VIT NAM
VIETNAM REGISTER
-----------------



BIÊN BẢN XÁC ĐỊNH LỰC KÉO TẠI MÓC
REPORT FOR DETERMINATION OF BOLLARD PULL

Cấp theo c quy định ca Quy chun kỹ thuật quốc gia: QCVN 73: 2014/BGTVT

Issued under the provisions of the National Technical Regulation: QCVN 73: 2014/BGTVT

·         Số biên bn - Report No.

·         Số phân cp - Class No.

·

·

·

·         n tàu - Ship’s Name:………

Việc thlực kéo ti móc được thực hiện ngày: …………..Lúc: ………………………..gi

The bollard pull test carried out on                                   at                                    hour

Địa điểm thử:.............................................................................................................

Place of test

Điều kiện thử như sau:

Test conditions as follows

·         Chiều chìm mũi: ............................ m

·         Draught forward

·         Chiều sâu ớc: ........................... m

·         Depth of water

·         Hướng gió:......................................

·         Wind direction

·         Hướng dòng chảy: ..........................

·         Current direction

·         Chiều dài dây kéo: .......................  m

·         Length of tow rope

·         Tổng công suất định mc máy chính: ……kW

·         Total rated output of main engine(s)

·         Theo Giấy chứng nhn p tàu s: …………

·         According to Certification of Classification No.:

·         Chiều chìm đuôi: .......................... m

·         Draught aft.....................................

·         ng ca tàu: ..............................

·         Compass course of ship

·         Tc đgió: ...................................

·         Wind velocity

·         Tc đdòng chy:...........................

·         Current velocity

·         Đưng kính dây kéo: .................  mm

·         Diameter of tow rope

·         Ti vòng quay: ..................... V/phút

·         At revolution ........................... r.p.m

·         Cấp ngày: ......................................

·         Issued on

Dụng cụ đo: ................................................................................................................

Measuring instrument:

Số liệu thứ nhất của máy tàu:

Engine data I

Với (các) máy chính hoạt động ở tổng công suất định mức, lực kéo tại móc thứ nhất…………… kN

With the main engine(s) running at total rated power, a bollard pull I of

Đã được duy trì không đổi trong khoảng thời gian tối thiểu là 10 phút.

Was held constant for a period of at least 10 minutes.

Các thông số tương ứng của máy như sau:

The relevant engine data were as follows:

·         Vòng quay: ……………………………..V/phút

·         Speed                                           r.p.m

·         Áp sut nạp không khí: ………………………..

·         Charge air pressure

·         Nhiệt độ khí x: ti đầu ca xi lanh: …………

·         Exhaust gas temp. at cylinder outlet

·         Áp sut phun nhiên liệu: …………………………...

·         Fuel injection

·         Loại nhn liệu sử dụng: ………………………

·         Fuel used

·         Trước tua bin tăng áp: …………………………

·         Before turbocharger

Theo biểu đồ công suất máy đo nhà chế tạo đưa ra, các số liệu nêu trên tương ứng với công suất máy xấp xỉ là:

According to the engine power diagram supplied by engine manufacturer, the above values correspond to a power of approximately: ……………………….. kW

Số liệu thứ hai của máy tàu:

Engine data II

Với (các) máy chính hoạt động ở tổng công suất quá tải, lực kéo tại móc thứ hai ………….kN

With the main engine(s) running at overload rated power, a bollard pull II of

Đã được duy trì không đổi trong khoảng thời gian tối thiểu là 1 phút.

Was held constant for a period of at least 1 minutes.

Các thông số tương ứng của máy như sau:

The relevant engine data were as follows:

·         Vòng quay: ……………………………..V/phút

·         Speed                                           r.p.m

·         Áp sut nạp không khí: ………………………..

·         Charge air pressure

·         Nhiệt độ khí x: ti đầu ca xi lanh: …………

·         Exhaust gas temp. at cylinder outlet

·         Áp sut phun nhiên liệu: …………………………...

·         Fuel injection

·         Loại nhn liệu sử dụng: ………………………

·         Fuel used

·         Trước tua bin tăng áp: …………………………

·         Before turbocharger

Theo biểu đồ công suất máy đo nhà chế tạo đưa ra, các số liệu nêu trên tương ứng với công suất máy xấp xỉ là:

According to the engine power diagram supplied by engine manufacturer, the above values correspond to a power of approximately: ………………… kW

Ghi chú:

Remarks



·

·         Cấp tại:…………………………….. Ngày: ……………………………
Issued at                                        Date

ĐĂNG KIỂM VIÊN - SURVEYOR



Mẫu 5

·

·         CỤC ĐĂNG KIM VIT NAM
VIETNAM REGISTER
-----------------



GIẤY CHỨNG NHẬN PHÙ HỢP CHO HOẠT ĐỘNG KÉO
CERTIFICATE OF FITNESS FOR TOWING OPERATION

Cấp theo các quy định của Quy chuẩn kỹ thuật quốc gia: QCVN 73: 2014/BGTVT

Issued under the provisions of the National Technical Regulation: QCVN 73: 2014/BGTVT

Số:………………….

No.

CỤC ĐĂNG KIỂM VIỆT NAMC NHẬN RNG:

VIETNAM REGISTER CERTIFIES THAT:

Tàu kéo: .........................................................................................................

Tug:

Cảng đăng ký: ................................................................................................

Port of Register:

Số đăng ký hoặc hô hiệu: ................................................................................

Distinctive Number or Letters:

Cấp tàu: ..........................................................................................................

Class:

Chủ tàu: ..........................................................................................................

Owner:

Và đối tượng được kéo:

And the object to be towed:

Đối tượng được kéo: ......................................................................................

Towed objects:

Cảng đăng ký (nếu có): ...................................................................................

Port of Register (if any):

Số đăng ký hoặc hô hiệu (nếu có): ...................................................................

Distinctive Number or Letters (if any):

Cấp (nếu có): ..................................................................................................

Class (if any):

Chủ tàu:...........................................................................................................

Owner:

Đã được chuẩn bị cho việc kéo từ:...................................................................

Have been prepared for towage from

Đến.................................................................................................................

To:

Kết quả kiểm tra do Đăng kiểm viên của VR tiến hành kiểm tra với thân tàu, trang thiết bị, hệ thống máy tàu, trang bị điện, vô tuyến điện, trang bị hàng hải, phương tiện cứu sinh, phương tiện tín hiệu, trang bị phòng chống cháy và việc bố trí thiết bị kéo của tàu kéo cũng như đối tượng được kéo cho thấy chúng thỏa mãn cho hoạt động kéo dự định, phù hợp với các quy định của QCVN 73: 2014/BGTVT.

The results of the surveys carried out by VR Surveyor(s) on hull, equipment, machinery installations, electrical installations,radio equipment, navigation equipment, life-saving appliances, signal appliances, fire protection and extinguishing appliances and towing arrangements of the tug as well as the towed object show that they are fit for the intended towing operation, and in compliance with the provisions of QCVN 73: 2014/BGTVT.

Trong quá trình hành trình, phải áp dụng các biện pháp sau đây:

For conveyance the following measures are conditional:

1. Mỗi chặng riêng biệt của chuyến đi chỉ được phép bắt đầu ở điều kiện thời tiết khu vực tốt và điều kiện khí hậu chung thích hợp.

The individual parts of the voyage are to be started only under good local weather conditions and favourable general meteorological situation.

2. Khi gặp phải điều kiện thời tiết xấu, cần phải thay đổi hướng đi và tốc độ thích hợp và/ hoặc phải đưa tàu vào nơi trú ẩn nếu có thể.

In case of worsening weather conditions course and speed are to be changed accordingly and/or sheltered place is to be resorted if possible.

3.Tất cả các miệng hầm hàng, các lỗ người chui, các cửa bên ngoài thượng tầng/ lầu, các ống thông hơi, thông gió và các lỗ khác mà qua đó nước có thể xâm nhập vào trong tàu phải được đóng kín thời tiết.

All hatches, access openings, outside doors, ventilation pipes, air pipes and other openings through which water might intrude into the interior of the tow are to be closed watertight.

4. Phải đảm bảo đầy đủ ổn định cho tàu kéo và đối tượng được kéo trong khi hành trình.

Sufficient stability of the tug and the towed object is to be safeguarded during the voyage.

5. Phải tuân thủ các quy định quốc gia và quốc tế về đèn hiệu và vật hiệu.

The relevant national and international regulations regarding lights and shapes are to be complied with.

6. Tất cả hàng hóa và trang thiết bị sắp xếp trên đối tượng được kéo phải được cố định và chằng buộc chắc chắn đảm bảo khả năng đi biển, phù hợp với kế hoạch chuyến đi đã được thẩm định.

All cargoes, components and equipment stored on board the towed object are fastened and lashed seaworthily in accordance with the approved voyage plan.

7. Tất cả các bộ phận của hệ thống kéo được liệt kê dưới đây phải được duy trì ở trạng thái thỏa mãn:

All parts of the towage arrangements as listed below are to be in satisfactory condition:

y o: ………………………………………….. (mm)                   (đưng kính)

Towing wire                                                                               (diameter)

………………………………………..(m)                                       (chiu dài)

                                                                                               (length)

……………………………………… (kN)                                       (ti trọng o dứt)

                                                                                              (breaking load)

y kéo dtr: ……………………………..(mm)                          (đưng kính)

Spare towing wire                                                                      (diameter)

……………………………………………….. (m)                              (chiu dài)

                                                                                                (length)

………………………………………………. (kN)                              (ti trọng o dứt)

                                                                                                (breaking load)

y đai kéo: ……………………………….. (mm)                           (đưng kính)

Pendant wire                                                                             (diameter)

……………………………………………….. (m)                              (chiu dài)

                                                                                                (length)

……………………………………………….. (kN)                             (ti trọng o dứt)

                                                                                                (breaking load)

Bộ phận kc: …………………………………….                           (mô t)

Other parts                                                                                (description)

…………………………………………………(mm)                           (đưng kính)
