Tiêu chuẩn quốc gia TCVN 10775:2015 về Công trình thủy lợi – Đập đá đổ bản mặt bê tông – Thi công và nghiệm thu

TIÊU CHUẨN QUỐC GIA

TCVN 10775:2015

CÔNG TRÌNH THỦY LỢI - ĐẬP ĐÁ ĐỔ BẢN MẶT BÊ TÔNG - THI CÔNG VÀ NGHIỆM THU

Hydraulic structures - Concrete face rockfill dams - Construction and acceptance

Lời nói đầu

TCVN 10775:2015 Công trình thủy lợi - Đập đá đổ bản mặt bê tông - Thi công và nghiệm thu được xây dựng trên cơ sở tham khảo tiêu chuẩn DL/T 5428-2009 của Trung Quốc.

TCVN 10775:2015 do Tổng Công ty Tư vấn Xây dựng Thủy lợi Việt Nam biên soạn, Bộ Nông nghiệp và Phát trin nông thôn đ nghị, Tổng cục Tiêu chun Đo lường Chất lượng thm định, Bộ Khoa học và Công nghệ công bố.



CÔNG TRÌNH THỦY LỢI - ĐẬP ĐÁ Đ BN MT BÊ TÔNG - THI CÔNG VÀ NGHIỆM THU

Hydraulic structures - Concrete face rockfill dams - Construction and acceptance

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu đối với công tác thi công và nghiệm thu đập đá đổ chng thấm bằng bản mặt bê tông (sau đây viết tắt là CFRD) t cấp IV đến cp đặc biệt.

Cp công trình đp đá đổ bản mặt bê tông theo quy định tại phụ lục B.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rt cn thiết cho vic áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công b thì áp dụng phiên bn được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phn bản mới nht, bao gồm cả sửa đi, bsung (nếu có).

TCVN 1651-1 :2008 Thép cốt bê tông - Phn 1: Thép thanh tròn trơn;

TCVN 1651-2:2008 Thép cốt bê tông - Phn 2: Thép thanh vằn;

TCVN 4198:1995 Đt xây dựng - Các phương pháp xác định thành phần hạt trong phòng thí nghiệm;

TCVN 4202:2012 Đất xây dựng - Các phương pháp xác định khi lượng thể tích trong phòng thí nghiệm;

TCVN 4447:2012 Công tác đt - Thi công và nghiệm thu;

TCVN 4453:1995 Kết cấu bê tông và bê tông cốt thép toàn khối-Quy phạm thi công và nghim thu;

TCVN 7570 : 2006 Ct liệu cho bê tông và vữa - Yêu cu kỹ thuật;

TCVN 8224 : 2009 Công trình thủy lợi - Các quy định chủ yếu v lưới khống chế mặt bằng địa hình;

TCVN 8225:2009  Công trình thy lợi - Các quy định chủ yếu về lưới khống chế cao độ đa hình;

TCVN 8228:2009 Hỗn hợp bê tông thủy công - Yêu cầu kỹ thuật;

TCVN 8297:2009 Công trình thủy lợi - Đập đt - Yêu cu kỹ thuật thi công bằng phương pháp đầm nén;

TCVN 8645 : 2011 Công trình thủy lợi - Yêu cầu kỹ thuật khoan phụt xi măng vào nền đá;

TCVN 8723:2012 Đt xây dựng công trình thủy lợi - Phương pháp xác định h số thm của đất trong phòng thí nghiệm;

TCVN 8730:2012 Đất xây dựng công trình thủy lợi - Phương pháp xác định độ chặt của đất sau đm nén tại hiện trường;

TCVN 9149 : 2012 Công trình thủy lợi - Xác định độ thm nước của đá bằng phương pháp thí nghiệm ép nước vào lkhoan;

TCVN 9154:2012 Công trình thủy lợi - Quy trình tính toán đường hm thy lợi;

TCVN 9160:2012 Công trình thủy lợi - Yêu cầu thiết kế dẫn dòng trong xây dựng;

TCVN 9161: 2012 Công trình thủy lợi - Khoan nổ mìn đào đá - Phương pháp thiết kế thi công và nghiệm thu;

TCVN 9162:2012 Công trình thủy lợi - Đường thi công - Yêu cầu thiết kế;

TCVN 9166:2012 Công trình thủy lợi - Yêu cầu kỹ thuật thi công bằng phương pháp đm nén nhẹ;

TCVN 10777:2015 Công trình thủy lợi - Đập đá đổ bản mặt bê tông - Yêu cầu thiết kế.

3. Thuật ngữ, định nghĩa và ký hiệu

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa và ký hiệu như tại TCVN 10777:2015, ngoài ra còn s dụng các thuật ngữ, định nghĩa sau:

3.1. Khe thi công (Construction joints)

B mặt bê tông đã kết thúc việc ninh kết mà trên đó hoặc nối tiếp với nó sẽ được đ bê tông tiếp, mặt tiếp xúc giữa 2 mặt bê tông được xem là khe thi công. Trong các khe thi công cốt thép không bị ct.

3.2. Khe co giãn (Expansion joints)

Tt cả các khe nối cho phép chuyển dch kết cấu này đối với kết cu bên cạnh do giãn nở, co ngót, nn móng lún không đều v.v...Trong các khe co giãn cốt thép bị ct.

3.3. Khoan nổ mìn (drilling and blasting)

Phương pháp nổ mìn trong lỗ khoan.

3.4. Đào thông thường (Common excavation)

Các phương pháp đào đất đá bng thủ công hoặc cơ giới, không khoan nổ mìn.

3.5. Thoát không (Concrete connecting plate)

Hin tượng tách rời giữa các tm bn mặt bê tông với lớp bảo vệ mái tng đệm; hoặc cả bản mặt bê tông và lớp bảo vệ với tầng đệm tạo ra một khoảng trống, chứa nước hoặc không khí, làm ảnh hưởng đến việc phân bố lực và chế độ làm việc của các tm bản mặt bê tông.

3.6. Phân kỳ thi công (Divergence construction)

Phân đnh thi k thi công các hạng mục công trình phù hợp với tiến độ chung của công trình, sơ đồ dẫn dòng thi công, yêu cầu v khai thác vận hành và khả năng đáp ứng về kinh phí xây dựng.

3.7. Phân đợt thi công (Distribution phase of construction)

Phân định các đợt thi công trong các thời kỳ phù hợp với sơ đồ dn ng thi công.

3.8. Phân đoạn thi công (Construction segment)

Phân đoạn (khu vc) thi công trong các đợt trên cơ sở đm bảo yêu cu kỹ thuật và đy nhanh tiến độ.

4. Yêu cầu kỹ thuật chung

4.1. Cần xác định rõ điều kiện và phương pháp thi công, thời gian xây dựng hợp lý phù hp với hiệu quả khai thác, khả năng cung ứng lao động, vật tư, thiết b, vật liệu xây dựng, giao thông thủy bộ và ngun lực tự nhiên trong khu vực xây dựng công trình để thiết kế tổ chức xây dựng.

4.2. Khi thiết kế tổ chức xây dựng công trình cn chú ý đến việc khảo sát vật liệu đp từ các m, tận dụng triệt để vật liệu đào móng, tính toán cân bằng khối lượng khai thác và tận dụng đ đắp đập nhm mang lại hiệu quả kinh tế cao cho công trình.

4.3. Thiết kế phân đợt, phân đoạn thi công tránh tạo ra khe liên thông từ thượng lưu xuống hạ lưu. Khi bố trí vùng gia tải hạ lưu để tăng cường ổn định thì phải coi nó như một bộ phận của mặt cắt đập chính thức.

4.4. Khi phân kỳ, phân đt thi công thì việc bảo vệ mặt thượng lưu của đập đắp d phải được thực hiện tương ứng với các điều kiện về ngăn dòng và tích nước.

4.5. Cao trình của đập đắp dở khi phân kỳ xây dựng được xác định bởi các điều kiện về ngăn dòng và tích nước ở từng thời kỳ. Việc phân chia mặt ct đập đắp dở được xác định dựa vào: điều kiện địa cht, tiến độ xây dựng tng thể, điều kiện phòng lũ và tình trạng sử dụng vật liệu đắp.

4.6. Đắp các khối thân đập phải đảm bảo sao cho vật liệu của các khối đắp khác nhau không xâm nhập vào nhau, không đ ảnh hưởng của dòng nước (nước tưới khi đầm, nước mưa v.v...) kéo theo hạt nhỏ từ vùng này vào vùng khác, không tạo ra những vùng có sự thay đổi ứng suất và biến dạng đột ngột trong thân và nền đập.

4.7. Có phương án hoàn trả phù hợp cho mặt bằng xây dựng công trình tạm và các mỏ vật liệu xây dựng ngay sau khi hoàn thành việc khai thác.

4.8. Ngoài các quy định nêu trên cn thc hiện theo quy định tại điều 3 của TCVN 8297:2009.

5. Đo đạc trước, trong và sau khi thi công

5.1. Căn cứ vào tài liệu khảo sát địa hình do Nhà thầu tư vn khảo sát thực hiện trong giai đoạn thiết kế bản vẽ thi công được Chủ đầu tư cung cp, Nhà thầu xây dựng lập mới hệ thống lưới khống chế mặt bằng và cao độ đa hình riêng đ phục vụ công tác xây dựng. Yêu cu kỹ thuật để lập các lưới khống chế tuân thủ theo TCVN 8224:2009 và TCVN 8225:2009.

5.2. Sau khi đào và dọn móng, phải khôi phục lại và có bin pháp bảo v các cọc mốc (tim tuyến đập và các mặt cắt ngang). Các cọc đu tiên của mặt ct cn được b trí cách xa đường viền chân đập một khoảng cách phù hợp đảm bảo không bị phủ lp hoặc đào mt trong quá trình thi công.

5.3. Trong quá trình thi công phải định kỳ đo đạc và vẽ trên bản v mt cắt (dọc và ngang) vị trí các khối vật liệu khác nhau đã được đắp trong thân đập. Sau khi hoàn thành công tác đắp đập phải định kỳ đo đạc và v trên bn vẻ mặt cắt để xác định độ lún của đập, từ đó quyết định thời điểm phù hợp đ thi công các hạng mục trên đnh đập (tường chắn sóng, bo vệ đỉnh đập v.v...).

5.4. Ngoài các quy định nêu trên, cn thực hiện theo điều 4 của TCVN 8297:2009.

6. Tổng mặt bằng thi công

6.1. Bố trí tổng mặt bằng thi công

6.1.1. Tổng mặt bằng thi công bao gồm mặt bằng khu đất được cp đ xây dựng và các mặt bằng lân cận khác mà trên đó bố trí các công trình sẽ được xây dựng, thiết bị xây dựng, các công trình phụ trợ, xưng sản xuất, kho bãi, nhà và nhà làm việc, đường thi công, hệ thng cung cp điện, hệ thống cp thoát nước v.v... dùng để phục vụ cho công tác xây dựng và đời sống của người lao động trên công trường.

6.1.2. Bố trí tổng mặt bng thi công phải đáp ứng được các yêu cu chung sau đây:

1) Tổng mặt bằng thi công được xem như một h thống liên hoàn bao gồm các cơ sở vật chất kỹ thuật, các nguyên liệu, vật liệu, các phương tiện và con người trong một không gian và thời gian nht định nhm thực hiện một quá trình xây dựng, kể cả trước, trong và sau thời gian thi công.

2) Thiết kế ti ưu tổng mặt bằng thi công s góp phần đảm bảo xây dựng công trình đạt chất lượng và hiệu quả, đúng tiến độ, hạ giá thành, an toàn lao động và vệ sinh môi trường.

3) Thiết kế tổng mặt bằng cn nghn cứu, tính toán, dựa trên sự điều tra, khảo sát thực tế, đ có sự phân tích tổng hợp, cũng như việc tính toán các số liệu cụ thể đ đ ra được phương án tối ưu.

4) Tùy theo đa điểm xây dựng với các đặc đim v đt đai, địa hình, xã hội v.v... đ quyết định việc bố trí tổng mặt bằng gọn trong phạm vi công trường hoặc phải mở rộng ra các khu vực lân cận.

6.1.3. Thiết kế tổng mặt bằng bao gồm các nội dung sau đây:

1) Đi với công trình có thời gian xây dựng kéo dài nên thiết kế tổng mặt bằng cho từng giai đoạn thi công phù hợp. Tùy từng công trình cụ thể mà nội dung thiết kế cho từng giai đoạn có thể khác nhau, đảm bảo phù hợp thực tế và hiệu qu kinh tế.

2) Nội dung thiết kế tổng mặt bằng bao gồm:

a) Xác định v trí cụ thể các công trình đã được quy hoạch trên khu đất được cp đ xây dựng;

b) Bố trí máy móc, thiết bị xây dựng;

c) Bố trí các các kho bãi vật liệu, cơ sở cung cấp nguyên vật liệu xây dựng;

d) Bố trí các xưởng sản xuất và phụ trợ;

e) Bố trí nhà làm việc, nhà tạm để ở;

f) Bố trí hệ thống đường thi công nội bộ;

g) Bố trí h thng cp - thoát nước;

h) Bố trí hệ thống cp điện;

i) Bố trí hệ thống an toàn, bảo vệ và vệ sinh môi trường;

j) Bố trí các khu dịch vụ, chăm sóc sức khỏe, sinh hoạt cộng đng v.v...

3) Thiết kế tổng mặt bng dựa trên các điều kiện cụ th của công trình (các điều kiện biên) và các tiêu chuẩn hin hành có liên quan. Thông qua tính toán để xác đnh quy mô, năng lực, công sut v.v... đ bố trí, ngoài ra có thể tham kho các công trình tương tự.

4) Cần nghiên cứu tổng hợp nhiều nh vực khác nhau có liên quan đến thiết kế tổng mặt bng như: Quy hoạch đô th, kiến trúc, kết cu, điện kỹ thuật, cp thoát nước, giao thông, đơn giá xây dựng, vệ sinh môi trường v.v... Cần tổng hợp các vn đ khác nhau cho một mục đích chung, kết hợp giữa lý thuyết và thực tế đ có được một giải pháp hợp lý, phù hợp với điều kiện xây dựng.

6.1.4. Thiết kế, bố trí tổng mặt bằng cần tuân thủ các nguyên tắc cơ bản sau đây:

1) Các công trình tạm phục vụ tốt nht cho quá trình sản xuất và sinh hoạt trên công trường, không làm cản trở hoặc nh hưởng tới công nghệ, chất lượng, tiến độ, an toàn lao động và vệ sinh môi trường.

2) Cần tận dụng tối đa các công trình có sn ở công trường mà không làm ảnh hưởng đến quá trình xây dựng và s giữ lại khi giải phóng mặt bằng đ làm công trình tạm hoặc xây dựng đến đâu có thể khai thác một phần các công trình xây dựng để làm công trình tạm, hoặc có thể xây dựng trước một phần các công trình chính để làm công trình tạm.

3) Đặt trong một mi quan hệ chung với sự đô thị hóa và công nghiệp hóa ở địa phương, từ đó có được tính lâu dài và tổng quát trong việc xây dựng, sử dụng và khai thác các công trình tạm trong một thời gian dài, trước, trong và sau khi xây dựng công trình.

4) Tuân theo các tiêu chuẩn, quy định v an toàn lao động, phòng chống cháy nổ và vệ sinh môi trường. Cần tham kho các công trình tương tự để có phương án thiết kế hợp lý.

6.2. Đường thi công và vận chuyển vật liệu

6.2.1. Mạng lưới đường thi công (đường công trường) bao gồm:

1) Đường ngoài công trường: Là đường nối công trường với mng lưới giao thông công cộng hiện có.

2) Đường trong phạm vi công trường: Là mạng lưi giao thông trong phạm vi công trường (còn được gọi là đường nội bộ).

6.2.2. Ngoài mạng lưới đường bộ, tùy theo quy mô, đặc điểm của từng công trình có thể b trí cả đường st, đường thủy hoặc cả hai.

6.2.3. Thiết kế đường thi công thực hiện theo TCVN 9162: 2012. Nếu đường thi công kết hợp làm đường giao thông thì ngoài việc áp dụng tiêu chuẩn nêu trên cn phải tuân theo các tiêu chun, quy định của ngành giao thông.

6.2.4. Quy hoạch mạng lưới đường công trưng cn tuân theo các nguyên tắc chung sau đây:

1) Triệt để sử dụng các tuyến đường hiện có ở địa phương và kết hợp sử dụng các tuyến đường vĩnh cu (sử dụng để quản lý sau này) sẽ xây dựng thuộc quy hoạch của công trình bằng cách xây dựng trước một phần các tuyến đường này để phục vụ cho công tác thi công.

2) Căn cứ vào sơ đồ vận chuyển để thiết kế một cách hợp lý mạng lưới đường thi công, đảm bảo thuận lợi cho việc vận chuyển các loại vật liệu, thiết bị v.v... và giảm s ln bốc xếp đến mức tối đa.

3) Để đảm bảo an toàn và tăng năng suất vận chuyển, trong điều kiện thuận lợi nếu có thể được nên thiết kế đường công trường là đường một chiều.

4) Hạn chế làm đường đi qua khu đt trồng trọt, khu đông dân cư, xâm phạm và giao cắt với các công trình khác (kênh mương, đường điện, ống nước v.v...) và đi qua vùng địa chất xu.

5) Cần thường xuyên theo dõi tình trạng sạt lở trong mùa mưa để có phương án khắc phục kịp thời, đặc biệt là đối với các tuyến đường ở cùng vị trí nhưng bố trí ở các cao trình khác nhau.

6.2.5. Thiết kế hợp lý mạng lưới giao thông công trường cn phải thực hiện tốt các công việc sau đây:

1) Xác định khu vực cn điều tra, bao gm tt cả các khu vực có liên quan tới công tác vận chuyển đến công trường, mạng lưới giao thông công cộng ở địa phương, sông và các bến sông có thể vận chuyển bằng đường thủy, đường st và các ga gần nht.

2) Xác định sự phân bố của những điểm tạo nên ngun hàng cn vận chuyển đến và đi trong khu vực điều tra bao gồm: M vật liệu đất, đá, cát si, nhà ga, bến cảng, kho vật tư, các điểm xây dựng.

3) Xác định khối lượng hàng cn vận chuyển trong đó có sự phân loại theo đặc đim loại hàng và phương tiện vận chuyển.

4) Điều tra khảo sát các điều kiện tự nhiên và điều kiện xây dựng mạng lưới giao thông: Bn đ địa hình, địa chất, khí hậu, thủy văn, vật liệu xây dựng v.v...

5) Điều tra khả năng vận chuyển trong khu vc bao gồm đường bộ và đường thủy để nắm được mối liên h tương h giữa các phương tiện giao thông, vai trò của mỗi thành phn đối với công tác vận chuyển, khả năng sử dụng để vận chuyển hàng cho công trường.

6.2.6. Thiết kế mạng lưới đường nội bộ căn cứ vào khối lượng đắp đập, cường độ thi công, địa hình, khoảng cách v.v... để bố trí hợp lý. Kết hp hài hòa giữa đường thi công tạm đưng sử dụng lâu dài, nên lợi dụng tối đa mặt đập và đường lên đập phía hạ lưu để vận chuyn vật liệu đắp đập. Hình thức vận chuyển vt liệu nên dùng ô tô tự đổ trực tiếp chở vật liệu lên tận khối đắp của đập.

Tùy theo điều kiện cụ thể của từng công trình đ quyết đnh hình thức thiết kế kết cấu áo đường dạng mm hoặc cứng, kết cu tạm hoặc vững chắc. Phải tăng cường duy tu bo dưỡng mặt đường thưng xuyên để đm bảo giao thông trong sut thời gian thi công (làm phẳng mặt, thoát nước tốt).

6.2.7. Khi đường vận chuyn đi qua bản chân hoặc tầng đệm, phải có giải pháp hợp lý đ không gây cản tr lẫn nhau trong suốt quá trình thi công, phải bảo vệ để không làm ảnh hưởng tới cht lượng của bn chân và tầng đm.

6.2.8. Việc lựa chọn số lượng và tải trọng xe vận chuyển cần tổng hp các yếu tố: loại vật liệu đắp đập, khối lượng vật liệu, cường độ đắp đập, địa hình khu vực, đường vận chuyển, khoảng cách vận chuyển và thiết b| bốc xúc v.v...

7. Dẫn dòng thi công

7.1. Quy định chung

7.1.1. Những bộ phận công trình dẫn dòng kết hợp với công trình chính (ông trình vĩnh cửu) phải được thi công theo yêu cầu thiết kế của công trình chính.

7.1.2. Khi cho nước tràn qua khối đập đắp dở thì hình thức, kết cấu bảo vệ mt đập và hai vai trong phạm vi tràn tạm phải được thi công đúng theo yêu cầu thiết kế và phải được hoàn thành trước mùa lũ.

7.1.3. Trong thời gian thi công phải đảm bảo được sự vận hành bình thường của công trình dẫn dòng, tăng cường dự báo khí tượng, chủ động xây dựng những phương án ứng phó trong tình huống bất thường, làm tốt công tác cứu hộ, cứu nạn và dự trữ vật liệu. Khi sử dụng đường hầm (tuy nen) hoặc cng để dẫn dòng thi công, phải chủ động các biện pháp phòng chống hiện tượng tc nghn do cành cây, vật nổi, rác v.v...

7.1.4. Cn tiến hành theo dõi thường xuyên để kịp thời phát hiện những yếu tố có th tác động xu đến quá trình dn dòng. Nếu phát hiện thấy các yếu tố bất lợi, phải tiến hành loại bỏ hoặc có gii pháp phù hợp để khắc phục.

7.1.5. Sau khi chặn dòng, ngoài việc yêu cầu khn trương thi công đập theo đúng tiến độ đã được phê duyệt, phải đảm bảo cả đê quai và thân đập đều được vận hành an toàn đáp ứng được yêu cầu phòng chống lũ tương ứng với cấp công trình. Phải xây dựng và phê duyệt phương án phòng chống lụt bão cho từng năm.

7.1.6. Thiết kế, thi cũng dẫn dòng và chặn dòng thực hiện theo TCVN 9160:2012.

7.2. Phương án dn dòng

7.2.1. Tiến hành nghiên cứu một cách đầy đủ đặc điểm thủy văn, khí tượng, địa hình, đa cht và điều kiện thi công của khu vực xây dựng đập đ quyết đnh lựa chọn phương án dẫn dòng thi công và thoát lũ hợp lý. Nên ưu tiên lựa chọn phương án dẫn dòng bằng đường hầm đối với các công trình chặn dòng một lần (không k công tác hoành triệt công trình dẫn dòng).

Trưng hợp lòng sông rộng có thể lựa chọn phương án dẫn dòng ở lòng sông bng cách ln dần để thu hẹp lòng sông theo thời kỳ. Trước khi chặn dòng có thể tranh th đp trước một phn ở khu vực bãi bồi, phn trên cao không bị ảnh hưởng của dòng chảy lòng sông tự nhiên; hoặc có thể làm đê quai dọc để đắp trước một bờ, dòng chảy dẫn qua lòng sông thu hẹp. Trong các trường hợp này, mái đá đp không được dốc quá 1:1,3, mái cát sỏi tự nhiên không dốc quá 1:1,5.

7.2.2. Đối với công trình chặn dòng một ln thì trước khi chặn dòng phải làm tốt công tác chun bị để đảm bo sau khi chặn dòng, trong mùa khô đắp đập đến cao trình chống lũ, mặt cắt chống lũ tùy theo quy mô của đập để lựa chọn phương án đp theo mặt cắt hoàn chnh hoặc mặt ct kinh tế đảm bảo chống lũ an toàn. Mái mặt thượng lưu tng đm được bảo vệ tốt có thể trực tiếp chn nước.

7.2.3. Khi chọn phương án thoát lũ qua mặt đập đp dở, tùy theo quy mô và điều kiện thi công cụ thể đ lựa chn một trong các phương án nêu dưới đây, trong trường hợp này đê quai thượng, hạ lưu có thể thiết kế đảm bảo an toàn khi lũ tràn qua và được sử dụng để phục vụ thi công cho mùa khô năm tiếp theo.

1) Đp trưc phần đập ở hai vai, đ lại một phạm vi đập lòng sông đ rộng để thoát theo tính toán, xả lũ trên nền móng đập, trong trường hợp này phải tiến hành bảo vệ hai mái của phn đập đã đắp đảm bảo an toàn chống lũ. Sau mùa lũ tháo d phần bảo vệ, kiểm tra chất lượng phần tiếp xúc với nước lũ để có biện pháp xử lý phù hợp (nếu cần) và đắp đập đến cao trình chống lũ của năm tiếp theo. Phương án này có thể lựa chọn cho các đập có quy mô vừa phải, có thể đắp phn đập chừa lại để thoát lũ từ đáy móng đến cao độ chống lũ trong một mùa khô.

2) Đắp đập trên toàn tuyến và để lại ca thoát lũ ở một cao độ nhất định của khối đá đắp thân đập cho nước tràn qua (tràn tạm), sau lũ đắp đập đến cao trình chống lũ của năm tiếp theo. Trong trường hợp này phải tiến hành gia c bo v mái thượng lưu, mặt đập và mái đắp, hạ lưu đập để đảm bảo an toàn chống lũ và các khối đắp thân đập, chống xói lở và ảnh hưởng đến chất lượng các khối đắp. Vật liệu gia cố có thể sử dụng đá kích thước lớn, rng đá, rọ đá, bê tông v.v... Sau mùa lũ tháo dỡ phần bảo vệ, kiểm tra chất lượng phn tiếp xúc với nước lũ để có biện pháp xử lý phù hợp (nếu cn) và đắp đập đến cao trình chống của năm tiếp theo. Không nên để cao trình tràn tạm quá cao, gây bất lợi về an toàn và công tác gia cố. Đê quai hạ lưu cn được thiết kế với quy mô phù hợp để vừa làm nhiệm vụ ngăn nước, vừa làm nhiệm vụ tiêu năng ở hạ lưu tràn tạm.

7.2.4. Kết cấu gia cố bảo v đập đắp d để thoát lũ phi thông qua tính toán để lựa chọn, riêng đối với công trình cp đặc biệt, cp I, cp II phải thông qua thí nghiệm mô hình thủy lực để kiểm chứng và quyết định.

7.2.5. Trong điều kiện thích hợp, tùy theo tình hình cụ thể của công trình có thể sử dụng đê quai để chống lũ, phục vụ thi công cả mùa kiệt và mùa lũ, tuy nhiên trong trường hợp này cần phân tích kỹ v kinh tế và kỹ thuật rt cn thận trước khi quyết đnh.

7.2.6. Đối với đập đắp bằng cuội sỏi, không được sử dụng phương án dẫn dòng cho nước tràn qua đập đắp dở. Trong trường hợp đập phải chắn nước lũ thì trước phải đổ bê tông bản mặt hoặc tăng cưng bảo vệ mái tng đệm thượng lưu.

7.3. Công trình dẫn dòng

7.3.1. Khi sử dụng tuy nen đ dẫn dòng thi công, thực hiện theo TCVN 9154:2012.

7.3.2. Cửa vào, ra của công trình dẫn dòng và đê quai thượng, hạ lưu phi có khoảng cách đủ để phòng xói do ảnh hưởng của dòng chảy. Các công trình tạm bố t ở khu vực cửa ra của công trình dn dòng phải có một khoảng cách nhất định (theo kết qu tính toán) để đảm bảo an toàn.

7.3.3. Trong phạm vi nn và hai đu nối tiếp với bờ của đê quai không nên để các đống vật liệu phế thải.

7.3.4. Phi xử lý nn đê quai, đ đảm bảo khối chống thm của đê quai nối liền với nền cũng như hai bên bờ. Đối với nn thm mạnh phải có biện pháp chống thấm thích hợp để đảm bảo nền và khối chống thấm đê quai liên kết tt với nhau.

7.3.5. Loi hình kết cấu đê quai nên ưu tiên dùng đá đ. Khi đê quai đặt trên nn đá hoặc tng thấm tương đối mỏng và khoảng cách từ đê quai đến chân đập tương đối ngn thì có thể làm đê quai bằng bê tông. Đối với đê quai hạ lưu, khi điều kiện địa chất cho phép có thể làm đê quai bằng đá đổ kết hợp với khối đắp đập chính.

7.3.6. Khi tng thm ở nền đê quai tương đi dày nên ưu tiên lựa chọn phương pháp chống thấm thẳng đứng bằng tường bê tông, cừ thép hoặc khoan phụt, phía trên là bộ phận chống thấm của thân đê quai. Trong một số trường hợp có thể tiến hành đắp đê quai đến một cao độ nhất định sau đó thi công tường chống thấm từ đỉnh đê quai.

7.3.7. Khi lựa chọn phương án xả lũ qua mặt đập đắp dvà thiết kế đê quai cho nước tràn qua, phải tính toán chi tiết ổn định khối đê quai, phương án bảo vệ, trạng thái dòng chảy, lưu tốc v.v... Đối với công trình cấp đặc biệt, cp I, cp II phi tiến hành thí nghiệm mô hình thủy lực để kiểm chứng và quyết định. Mặt tràn nước của đê quai có thể bảo vệ bằng tm bê tông, rọ đá hoặc rng đá. Để đảm bảo an toàn cho đê quai, thường trước mùa lũ tiến hành bơm (hoặc tháo) đầy nước vào h móng khoảng giữa đập chính và đê quai đ tạo trước lớp nước đệm.

7.3.8. Hoành triệt các công trình dẫn dòng tuân thủ theo thiết kế riêng cho các hạng mục, thực hiện theo TCVN 9160:2012, trong đó cần chú ý lựa chọn thời điểm thích hợp đ hoành triệt để tránh nh hưởng của việc mực nưc hồ dâng cao trong thời gian ngắn. Kết cấu hoành triệt phải đạt được chất lượng để đảm bảo khả năng vận hành lâu dài như tuổi thọ của đập.

8. Công tác nền móng

8.1. Đào móng, xử lý nn và vai đập

8.1.1. Công tác đào móng bằng phương pháp đào thông thường thực hiện theo TCVN 4447:2012, đào đá hố móng bằng phương pháp khoan nổ mìn thực hiện theo TCVN 9161:2012.

8.1.2. Yêu cầu v công tác xử lý nn và vai đập thực hiện theo quy định tại điều 7 của tiêu chuẩn v yêu cầu thiết kế CFRD. Biện pháp xử lý thực hiện theo điều 6 của TCVN 8297:2009 và các quy định nêu ra trong tiêu chuẩn này.

8.1.3. Xử lý nền và vai đập phải được thi công đúng theo yêu cầu thiết kế và các quy định trong tiêu chuẩn này, trong đó đặc biệt chú ý đến việc xử lý nền bản chân. Để làm tốt công việc này cần phải tiến hành mô tả địa cht hố móng, từ đó có giải pháp xử lý phù hợp các vấn đề địa chất mới phát sinh.

8.1.4. Trong quá trình xử lý nền và vai đập phải bố trí hệ thống thoát nước để đm bảo cho công tác đào móng, xử lý nền và các công tác khác được thực hiện trong điều kiện khô ráo, hạn chế đến mức tối đa dòng chảy mặt, đ phòng xói lở tầng đệm, đảm bảo sự n đnh cho mái đào.

8.1.5. Độ dốc của mái đào hoàn thiện đúng với yêu cầu thiết kế. Khi mái trên nền đá của bản chân tồn tại dốc ngược hoặc lồi lõm cần phải tiến hành san gạt, đệm bê tông hoặc xây đá. Mái hố móng từ bản chân tr lên phải đm bảo ổn định, nếu mặt đá nứt nẻ nhiu hoặc phong hóa mạnh thì ngay sau khi đào hoàn thiện móng tiến hành phụt vữa xi măng hoặc phun bê tông để bo vệ.

8.1.6. Trước khi chặn dòng nên đào hoàn thiện hố móng hai vai đập phía trên mực nước sông tự nhiên. Trình tự đào móng phải được tiến hành theo tng t trên xuống dưới, trường hợp bt khả kháng hoặc điều kiện địa hình đặc biệt bắt buộc phải phân tầng đào từ dưới lên thì phải có giải pháp tổ chức thi công hợp lý, chi tiết để đảm bảo được mái hố móng hoàn thiện đúng theo yêu cầu thiết kế và đảm bảo an toàn trong quá trình thi công.

8.1.7. Xử lý các th đá và nứt nẻ móng của bản chân nên dùng các biện pháp sau:

1) Khi khối đá có khe nứt nẻ, sau khi làm sạch bằng phun nước áp lực, tùy theo chiều rộng của khe nứt có thể phun vữa xi măng hoặc xi măng cát để bịt kín.

2) Khi thớ đá và các vết nứt tương đối phát triển, có hiện tượng thm lớn, thì ngoài việc sử dụng biện pháp nêu ở mục 1) của điều này còn phải có biện pháp thoát nước thm để đảm bảo khi thi công bê tông bản chân, mặt nền đá phải khô ráo.

3) Khi nền đá có mạch nước tập trung, dùng biện pháp xử lý kết hợp bịt và thoát nước.

8.1.8. Tầng đứt gãy, nát vụn v.v... xuyên qua nền bản chân, tuân thủ theo yêu cầu thiết kế để xử lý đảm bảo chất lượng cho từng vị trí.

8.1.9. Phụt va chống thấm và gia cố nền bản chân, xử lý nền đập thực hiện theo TCVN 8645:2011.

8.1.10. Đối với nền đập là đá, sau khi đào móng theo yêu cầu thiết kế phải dọn sạch b mặt, loại b toàn bộ các cht thải phát sinh trong quá trình thi công, xử lý bt kín các khe nứt, đứt gãy, hang hốc, hố khoan v.v... bng vữa xi măng hoặc vật liệu thích hợp.

8.1.11. Ch được đắp đập sau khi nền đã được xử lý và nghiệm thu đúng theo yêu cầu của thiết kế.

8.2. Tiêu nước thi công

8.2.1. Tiêu nước thi công thực hiện theo điều 5 của TCVN 8297:2009 và các quy định trong tiêu chuẩn này.

8.2.2. Trong quá trình đào móng cần b trí h thống tiêu thoát nước nền đập đ tiện cho công tác m móng, xử lý nền, thi công đập và các công tác khác đảm bảo trong điu kiện khô ráo.

8.2.3. Tùy theo điều kiện địa hình đáy móng đập và bản chân để bố trí hệ thống tu thoát nước theo hình thức tự chảy hoặc động lực để thoát nước trong thân đập. Quá trình tiêu thoát nước phải khng chế được cao trình mực nước hạ lưu đập, mực nước trong thân đập và mực nước thượng lưu để đảm bảo không có sự chênh lệch mực nước vượt quá yêu cầu cho phép gây ra các ảnh hưởng, tác động bất lợi đến vùng tầng đệm và bản mặt.

8.2.4. Bố trí hệ thống tiêu thoát nước căn cứ vào sự cần thiết và yêu cầu cho từng khu vực, năng lực của hệ thống tiêu thoát nước phải thỏa mãn yêu cầu thiết kế và đảm bảo vận hành bình thường.

8.2.5. Nếu dùng biện pháp thoát nước tự chảy có thể đặt các ống thoát nước bằng thép đặt trong bê tông bản chân hoặc xuyên qua bản mặt ở khu vực lòng sông (phạm vi thp nhất của nền bản chân). Trước khi đắp tầng phủ thượng lưu phải bt kín các ống này bằng vữa xi măng hoặc vật liệu thích hợp đảm bảo chống thấm và ổn định. Hình thức bố trí tham khảo hình 1.

CHÚ THÍCH: T - Bản chân; F - Bản mặt; KB - Khp ni biên; 2A - Vùng tầng đệm; 28 - Vùng tng đệm đặc biệt; 3A - Vùng chuyn tiếp: TN - ng thoát nước nền đập phía trên bản chân

Hình 1 - Phương án bố trí ng thoát nước nn đập

8.2.6. Nếu dùng phương pháp tiêu thoát nước thân đập bằng động lực (bơm, nhân lực v.v...) thì cao trình miệng hố tập trung nước (giếng tập trung) phải bố trí cao hơn cao trình mực nước thm ngược. Hố tập trung nước có thể làm bằng bê tông cốt thép hoặc ống thép. Cần phi tiến hành xử lý tầng lọc ngược xung quanh hố tập trung nước thật tốt để đảm bảo không làm trôi vật liệu của các khi đắp, giữ được nguyên bản thành phần hạt của các khối đắp. Hố tập trung nước nên đặt vùng đá chính thân đập. Khi thi công xong phải lấp h, việc lấp hố chỉ được thực hiện khi tầng phủ thượng lưu được đắp cao hơn cao trình mc nước trong thân đập. Vật liệu lấp trong hố có thể dùng vật liệu tầng đệm đ theo từng lớp một và đm chặt đạt yêu cầu thiết kế của các khi đp. vị trí bản mặt bê tông cốt thép phải được lp lại bằng chính bê tông bản mặt theo yêu cầu thiết kế. Trong quá trình lp hố phải duy trì mực nước trong thân đập đảm bảo cho vật liệu lấp được thi công đúng theo yêu cu thiết kế của các vùng thân đập, chỉ được dừng thoát nước trước khi lp kín bn mặt bê tông.

8.2.7. Trong thời gian đắp các khối thân đập hoặc thi công bản mặt bê tông, nếu tồn tại hiện tượng nước thm ngược từ hạ lưu thì trong thân đập phải bố trí đường thoát nước tự chảy hoặc hệ thống thoát nước bằng động lực và phải khng chế mực nước hạ lưu để ngăn dòng thấm ngược gây ảnh hưởng bất lợi đến tầng đệm và bản mặt.

9. Đắp đập

9.1. Quy định chung

9.1.1. Công tác xử lý nền trước khi đắp đập thực hiện theo quy định tại điều 8 của tiêu chuẩn này.

9.1.2. Đắp đập chỉ được phép tiến thành sau khi đã nghiệm thu công tác xử lý nền và vai đập, hoàn thành công tác đổ bê tông bản chân ở vị trí tương ứng và đã có kết quả thí nghiệm đm nén hiện trưng cho các khối đp theo quy định. Đối với các đập xây dựng ở vị trí lòng sông rộng thì trước lúc chặn ng tiến hành đp một phần đập chính ở một hoặc hai bờ ở các khu vực không bị ảnh hưởng bởi dòng chy tự nhiên của sông, hoặc có thể làm đê quai dọc lòng sông để đắp. Tại các vị trí móng bản chân sâu, sau khi đào móng có thể đắp trước một phần thân đập phía hạ lưu bản chân song song với quá trình đổ bê tông.

9.1.3. Tùy thuộc vào điều kiện cụ thể của công trình, căn cứ vào cu tạo mặt ct ngang đập, khối lượng xây dựng và đặc tính của từng loại vật liệu đắp đập, mặt bằng thi công, tiến độ thi công v.v... để lựa chọn thiết bị thi công, biện pháp thi công và tốc độ nâng cao đập phù hợp.

9.1.4. Tốc độ nâng cao của các khối đắp trong thân đập phải tương đương nhau. Vật liệu của các khối đắp phải được rải nâng cao đồng thời để khống chế chất lượng vật liệu của các khối đắp. Phải tổ chức tốt công tác ri, san, đầm cho từng khối vật liệu. Trình tự đắp và lựa chọn chiu y đầm nén của từng khối phải đảm bảo liên quan chặt ch với nhau cả v quy trình công nghệ cũng như việc tổ chức thi công. Phân vùng các khối đp trong thân đập tham khảo hình 2 và 3.

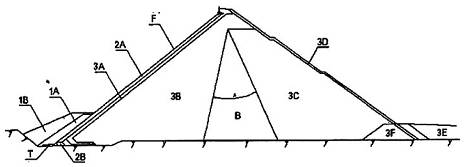

CHÚ THÍCH: 1A - Vùng tầng ph thượng lưu; 1B - Vùng gia tải; 2A - Vùng tầng đệm; 2B - Vùng tầng đệm đặc biệt; 3A - Vùng chuyển tiếp; 3B - Vùng đá chính thân đập; 3C - Vùng đá h lưu; 3D - Vùng bảo vệ mái hạ lưu; B - Vùng có thể biến động giữa vùng 3B và 3C, góc A tùy thuộc ở vật liệu và chiu cao của đập; 3E - Vùng đá thải; 3F - Vùng thoát nước: F - Bản mt bê tông; T - Bn chân.

Hình 2 - Phân vùng thân đập đắp bằng đá cứng

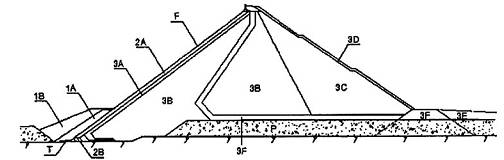

CHÚ THÍCH: 1A - Vùng tầng ph thượng lưu; 1B - Vùng gia ti; 2A - Vùng tầng đm; 2B - Vùng tầng đệm đặc biệt; 3A - Vùng chuyển tiếp; 3B - Vùng đá chính thân đập (cuội si); 3C - Vùng đá hạ lưu (cuội sỏi); 3D - Vùng bảo v mái hạ lưu; 3E - Vùng đá thải; 3F - Vùng thoát nước; F - Bản mặt bê tông; T - Bản chân; P - Tầng ph nền đập.

Hình 3 - Phân vùng thân đập đắp bằng cuội si

9.1.5. Trước khi đắp đập đại trà phải tiến hành thí nghiệm đầm nén hiện trường để kiểm tra các ch tiêu thiết kế và lựa chọn thông số đầm nén tối ưu như: Thiết bị đm, số ln đm, tốc độ di chuyển của máy đầm, chiều dày lớp rải, lượng nước tưới v.v... Thí nghiệm hiện trường phải được tiến hành cho từng loại đá, từng khối đắp thân đp để lựa chọn các thông số đầm nén tương ứng. Phương pháp thí nghiệm đầm nén hiện trưng tham khảo phụ lục A của tiêu chuẩn này, ngoài ra có thể tham kho các công trình tương tự đ thực hiện.

9.1.6. Vùng tầng đệm, vùng chuyển tiếp và một phần (một chiều rộng nhất định) phía thượng lưu của vùng đá chính thân đập phải được đắp lên cao đồng thời. Vùng đá chính và vùng đá hạ lưu có thể phân khu, phân kỳ để đắp, trên mặt khối đắp theo phương dọc và ngang đều có thể bố trí các đường thi công tạm thời.

9.1.7. Phi khống chế nghiêm ngặt chất lượng vật liệu đắp đập, tính cht cơ lý và lực học của đá, cp phối, hàm lượng đáp ng yêu cầu thiết kế của các khối đắp. Vật liệu không đạt chất lượng phải đưa ra khỏi công trình.

9.1.8. Chiều dày lp đm được xác định thông qua thí nghiệm đầm nén hiện trường nhưng phải phù hợp với kích c vật liệu lớn nht của các khối đắp theo yêu cầu thiết kế, thông thưng kích cỡ vật liệu lớn nhất không được ln hơn chiều dày của một lớp đầm. Trường hợp cá biệt, khi trong lớp đầm xuất hiện khối vật liệu cục bộ có kích c lớn hơn quy định trên, nếu không thể chuyển ra ngoài khu vực đắp thì có thể chôn sâu khối vật liệu này xuống dưới lớp để đảm bảo điều kiện kỹ thuật của công tác đầm.

9.1.9. Các thiết bị quan trắc nằm trong thân đập chính phải theo yêu cầu thiết kế để lắp đặt vào các vị trí theo quá trình lên đập và phải có biện pháp bảo v phù hợp.

9.1.10. Khi công tác đắp đập tiến hành đng thời với đổ bê tông bản mặt, phụt vữa nền, đào móng tràn xả lũ v.v... thì phải có kế hoạch thi công thật chi tiết và phù hợp đ tránh cản trở lẫn nhau, đảm bảo an toàn, chất lượng, hiệu quả và tiến độ chung của công tnh.

9.1.11. Thi công các khối đắp bằng đất như vùng gia tải thượng lưu, chống thấm đê quai v.v... thực hiện theo điều 10 của TCVN 8297:2009.

9.1.12. Nhng hạng mục hoặc bộ phận của đập có yêu cầu phải thi công bằng biện pháp đầm nén nhẹ, thực hiện theo TCVN 9166:2012.

9.2. Đắp các khối thân đập

9.2.1. Khu vực tiếp xúc của vùng đá chính thân đập với vai đập, bê tông hoặc công trình lân cận phi đắp một lớp chuyển tiếp dày (1 đến 2) m, sử dụng vật liệu như vùng chuyển tiếp (3A).

9.2.2. Dưới khe bao quanh vùng tầng đệm đặc biệt, đổ và san vật liệu theo các lớp mng bằng máy kết hợp thủ công, mỗi lớp không quá 20 cm, dùng đầm cóc hoặc máy chấn động nh kết hợp thủ công lèn chặt theo yêu cầu thiết kế.

9.2.3. Khi đ và san vật liệu vùng tầng đệm, vùng chuyển tiếp phải tránh hiện tượng phân tầng, phân c, chỗ tiếp giáp hai vùng phải đảm bảo không có đá lớn tập trung, đá vượt quá đường kính quy định phải được loại bỏ. Các v trí giữa tầng đệm và chuyển tiếp có sự phân ly, chất lượng vật liệu không đảm bảo yêu cầu thiết kế phải được loại bỏ và đắp lại bằng vật liệu phù hợp.

9.2.4. Chiều rộng tầng đệm theo phương ngang phải đắp dôi ra phía thượng lưu khoảng (20 đến 30) cm. Khi sử dụng đầm rung tự hành để đầm thì khong cách từ mép máy đm đến mép ngoài của tầng đệm không quá 40 cm. Nếu sử dụng đầm cóc để đầm thì có thể giảm bớt phần đắp i, nhưng không nên nh hơn 15 cm.

9.2.5. Đá đắp đập nên dùng phương pháp đổ ln dần (lấp đứng), thành phần của vật liệu trên phương tiện vận chuyển phải đảm bảo không phát sinh hiện tượng phân tầng, phân c. Sau khi đổ đá cần kịp thời san phẳng, mỗi lp đắp sau khi san phẳng phải tiến hành kiểm tra chiều dày lớp đổ trước khi đầm nén, nếu không đảm bảo chiều dày theo quy định phải tiến hành xử lý kp thời.

9.2.6. Trước và trong quá trình đầm nén cần tiến hành tưới nước với lượng thích hợp được xác định thông qua kết qu t nghiệm đầm nén hiện trường (hoặc kinh nghiệm ở các công trình tương tự) để đảm bảo chất lượng vật liệu sau khi đạt yêu cu thiết kế và đy nhanh tiến độ thi công.

9.2.7. Thiết bị đầm nén phi di chuyển theo phương tim đập, tốc độ di chuyển khng chế trong khoảng (1,0 đến 1,5) km/h. Trường hợp đp những bộ phận đặc biệt, máy đầm không th di chuyển theo hướng tim đập thì phải tiến hành giám sát chặt chẽ chất lượng thi công để tránh xảy ra tình trạng lớp đp quá dày hoặc đầm nén ít.

9.2.8. Thiết bị đầm nén nên lựa chọn loại đầm rung, trọng lượng công tác nên ln hơn 16 tấn. Trong quá trình đắp đập phải thường xuyên kiểm tra các thông số làm việc của máy đầm, đảm bảo luôn luôn làm việc ở trạng thái bình thường.

9.2.9. Đầm nén phải được thc hiện theo phương án phân đợt, phân đon đắp đập. Các vệt đầm tiếp giáp phải đảm bảo trùng nhau với chiều rộng không nh hơn 1,0 m.

9.2.10. Tiếp giáp giữa khối đá thân đập và vai đập theo phương ngang và dọc dùng phương pháp giật cp thu dần, chiều rộng bậc không nhỏ hơn 1,0 m. Trường hợp mặt bằng b hạn chế thì có thể thu dần theo mái n đnh. Khi đắp vị trí tiếp giáp phải tiến hành gọt sửa mái đảm bảo yêu cầu trước khi đắp, quá trình đắp phải đưa máy đầm áp sát biên để đầm chặt vị trí tiếp xúc.

9.2.11. Thi công bo vệ mái hạ lưu tiến hành lên đu với đắp đập, đá kích thước lớn phải dùng máy xếp phẳng và chèn chặt đảm bảo n định, cũng có thể dùng đá lát hoặc đá xây.

9.2.12. Thi công đắp đập, tầng bảo vệ, đổ bê tông v.v... tuyệt đối không được làm ảnh hưởng đến chất lượng của vật chắn nước của các khe và lớp bảo vệ.

9.2.13. Các đường tạm thi công bố trí trong các khối đắp thân đập nên đặt khu vực đã được đầm nén đạt yêu cầu thiết kế. Trường hợp đặt ở khu vực chưa đầm nén thì phải tiến hành bóc b trước khi đắp nâng cao ở khu vực này.

9.2.14. Cần căn cứ vào kết qu phân tích tài liệu khí hậu địa phương, tiến độ và thời gian thi công của từng loại vật liệu đắp đập để lựa chọn số lượng và chủng loại thiết bị thi công phù hợp với điều kiện trong mùa mưa cũng như chuẩn b trước các phương tiện và dụng c che mưa phù hợp với điều kiện thi công và thực tế hiện trường.

9.2.15. Các khối đá thân đập, các khu vực đắp bằng cuội sỏi có thể thi công liên tục trong mùa mưa và không hạn chế tốc độ lên đập, nhưng phi có biện pháp thích hợp để chống xói trôi vật liệu, ngăn ngừa bùn đất lẫn vào khối đp, bố trí h thống tiêu thoát nước tốt và điều chỉnh lượng nước tưới phù hợp trong quá trình đầm nén.

9.3. Xử lý mặt nối tiếp giữa các khối đắp

9.3.1. Theo mặt ct ngang đập, vùng tầng đệm, tầng chuyển tiếp và một phần vùng đá chính thân đập phải thi công đắp lên đồng thời. V trí tiếp giáp giữa các vùng phải được đầm nén đồng thời.

9.3.2. Khi tiến hành phân đợt, phân đoạn đắp đập theo chiều dọc và ngang thì mái dốc của các khối đắp đá tiếp giáp nhau phải đảm bảo không nhỏ hơn 1,3, đối với cuội si thiên nhiên không nhỏ hơn 1,5.

9.3.3. Vị trí tiếp giáp các khối đp phải dùng vật liệu của vùng chuyển tiếp để đắp với chiều rộng không nhỏ hơn 1,0 m, khi đầm nén phải đưa đầm áp sát vào khi đắp trước theo hai phương dọc và ngang để đảm bảo khối đắp v trí này đảm bảo yêu cu thiết kế.

9.4. Đầm và bảo vệ mái tầng đệm

9.4.1. Tầng đệm mỗi đợt đắp cao (10 đến 15) m phải tiến hành hoàn thiện mái, tu sửa và đầm nén đạt yêu cầu thiết kế. Nếu sử dụng máy đào để hoàn thiện và sửa mái thì mỗi lần đắp cao (3,5 đến 4,5) m thực hiện một lần, tùy theo tính năng và tầm với của từng loại máy đào sử dng có th điều chnh chiều cao phù hợp. Sau khi gọt và tu sửa cho phép mái hoàn thiện cao hơn biên thiết kế (5 đến 8) cm, không được phép thp hơn.

9.4.2. Đầm nén mái tầng đệm thông thường dùng quả đầm gắn vào tời hoặc cu tự hành đứng trên mặt đập, thông qua cáp đ kéo và đầm nén. Trọng lượng quả đầm thường lựa chọn (5 đến 10) tấn, các thông số đầm nén phi thông qua thí nghiệm hiện trường đ quyết định. Ngoài ra cũng có th dùng đầm bàn (đầm cóc).

9.4.3. Khi thi công vào mùa mưa cần phải rút ngắn chu kỳ tu sửa và bảo vệ mái, đng thời làm tốt công tác thoát nước, đảm bảo vật liệu tầng đm không bị xói trôi. Trong trường hợp mặt tng đm bị xói, phải nhanh chóng dùng vật liệu tầng đm đắp lại theo từng lớp mỏng và đầm chặt đạt yêu cầu thiết kế. Đầm nén ở các vị trí xói lở cục bộ thưng sử dụng đầm bàn (đầm cóc).

9.4.4. Sau khi mái tầng đệm được đầm chặt đạt yêu cầu thiết kế cần nhanh chóng làm lớp bảo vệ mái. Tùy tình hình cụ thể của từng đập để luận chứng lựa chọn phương án bảo vệ mái tầng đệm theo các hình thức: đầm nén vữa xi măng cát, phun nhựa đường, phun bê tông hoặc dầm bó vỉa. Lớp bảo vệ mái tng đệm phải phù hợp với các yêu cu sau đây:

1) Khi dùng hình thức vữa xi măng cát đầm nén:

a) Cấp phối và chiều dày lớp vữa phải phù hợp với yêu cầu thiết kế;

b) Rải vữa dọc theo mái đập có thể tiến hành bằng thủ công hoặc các loại máy chuyên dụng, rải vữa theo các dải với chiều rộng mỗi dải không quá 4 m;

c) Đầm nén vữa thực hiện tương tự như đầm nén mái tầng đệm, các thông số đầm nén được xác định thông qua kết quả thí nghiệm đầm nén hiện trường. Các vt đầm tiếp giáp phải đảm bảo trùng nhau với chiều rộng không nhỏ hơn 0,5 m. Phải tiến hành đầm nén kỹ vị trí tiếp giáp giữa các dải vữa;

d) Công tác đầm nén phải thực hiện ngay sau khi rải xong các dải vữa và xong trước khi vữa đạt thi gian sơ ninh. Khi vữa ninh kết xong phải tiến hành tưới nước dưỡng hộ;

e) Bề mặt vữa sau khi đầm nén không được cao hơn đường bề mặt thiết kế quá 5 cm, hoặc thp hơn đường b mặt thiết kế quá 8 cm.

2) Khi dùng hình thức phun nhựa đường:

a) Sử dụng loại nhũ tương bitum mạng ion dương tính, số lần và chiều dày phun thực hiện theo yêu cầu thiết kế;

b) Trước khi phun phải làm sạch bụi bẩn trên bề mặt. Khi trời mưa và sương mù âm u không nên phun. Sau khi phun từng khu vực tiến hành rải lên b mặt một lớp cát mịn dày khoảng (5 đến 10) mm, rải cát phải thực hiện khi nhựa bitum còn ướt đ đm bảo được sự bám dính;

c) B mặt sau khi phun cho phép cao hoặc thấp hơn đường b mặt thiết kế ± 1 cm.

3) Khi dùng hình thức phun bê tông:

a) Cấp phối bê tông và chiều dày phun thực hiện theo yêu cầu thiết kế;

b) Phun bê tông dùng phương pháp phun nửa ướt;

c) Mặt bê tông phun phải bằng phng, chiều dày phải đều, đặc chắc. Sau khi bê tông ninh kết xong phải tiến hành tưới nước dưỡng hộ;

d) Bề mặt sau khi phun cho phép cao hoặc thp hơn đường bề mặt thiết kế ± 5 cm.

4) Khi dùng hình thức dầm bó vỉa:

a) Dầm bó vỉa sử dụng đá nhỏ hoặc bột đá trộn với một hàm lượng xi măng nhất định để đảm bảo tính liên kết và bám dính. Cấp phi vật liệu và kích thước dầm bó vỉa thực hiện theo yêu cầu thiết kế và phù hợp với thiết bị thi công;

b) Thi công dầm bó vỉa bng loại máy chuyên dụng được chế tạo theo đặc thù thi công ca bộ phận này;

c) Dầm bó vỉa được thi công lên trước khi đắp tng đm với chiều dày bằng với chiều dày của một lớp đắp của tầng đệm. Khi đắp tầng đệm phải có gii pháp để đảm bảo n đnh cho h thống dm bó vỉa đã thi công lên trước;

d) B mặt sau khi hoàn thiện cho phép cao hoặc thấp hơn đường bề mặt thiết kế ± 5 cm.

10. Thi công bản chân

10.1. Quy định chung

10.1.1. Cấp phối bê tông, hình thức b trí và kích thước bản chân thc hiện theo quy định tại điều 9 của TCVN 10777:2015 và các quy định nêu ra trong tiêu chuẩn này.

10.1.2. Thi công bê tông bản chân được tiến hành sau khi đã hoàn thành và nghiệm thu công tác hố móng theo quy đnh tại điều 8 của tiêu chuẩn này. Thi công bê tông bản chân phải hoàn thành trước khi thi công vùng tầng đệm, vùng chuyển tiếp và vùng đá chính thân đập liền k.

10.1.3. Trước lúc thi công cốt thép của bản chân phải tiến hành khoan cắm neo thép vào nền theo yêu cầu thiết kế. Neo vừa có nhiệm vụ ln kết bản chân với nền, vừa có nhiệm vụ làm giá đỡ để định vị cốt thép của bản chân.

10.1.4. Trong quá trình thi công cốt thép bn chân phi đồng thời chôn sẵn các ống thép để phụt vữa xi măng gia cố và chống thấm nền, lắp đt và cố định các khớp nối thật chính xác theo yêu cầu thiết kế.

10.1.5. Bản chân đoạn lòng sông phải bố trí một số lượng ống thoát nước cần thiết để thoát nước thi công. Sau khi hoàn thành công tác thoát nước tiến hành bịt kín bng vữa xi măng hoặc vật liệu thích hợp đảm bảo chống thm và ổn định.

10.1.6. Khi bê tông bn chân chưa đạt cường độ 28 ngày (R28) thì trong phạm vi 20 m không được phép nổ mìn. Ngoài phạm vi 20 m khi bê tông chưa đạt R28 và phạm vi nổ mìn khi bê tông đã đạt R28, nếu cần thiết phải nổ mìn thì phải khng chế lượng thuốc n, lựa chọn biện pháp n mìn và có phương án bảo vệ phù hợp để đảm bảo không ảnh hưởng đến chất lượng bê tông bản chân và các hạng mục công trình lân cận. Thiết kế khoan nổ mìn thực hiện theo TCVN 9161:2012.

10.1.7. Khi đào h móng bản chân sâu quá chiều sâu thiết kế thì trước khi đổ bê tông phải đổ bù bê tông đến đáy thiết kế của bản chân. Nếu chiều sâu đào quá không lớn thì bê tông đổ bù có thể sử dụng cùng loại với bê tông bản chân, khi chiều sâu đào quá tương đối lớn t có thể sử dụng bê tông mác thp hơn, nhưng phải đm bảo n định nền bản chân.

10.1.8. Khớp nối bê tông bn chân bố trí theo yêu cầu thiết kế. Bề mặt phía trên (giáp bê tông bn mặt) của bê tông tại vị trí khớp nối phải được mài nhẵn để thuận lợi cho công tác thi công khớp nói biên, kiểm tra bằng thước thép 2 m, độ không bằng phẳng không được vượt quá 5 mm.

10.2. Khoan phụt chng thấm và gia c nền bản chân

Thi công khoan pht vữa chống thấm và gia cố nền bản chân thực hiện theo TCVN 8645:2011.

10.3. Công tác cốt thép và ván khuôn

10.3.1. Cốt thép bản chân thực hiện theo TCVN 1651-1:2008 và TCVN 1651-2:2008.

10.3.2. Thi công và nghiệm thu cốt thép và ván khuôn của bê tông bn chân thực hiện theo TCVN 4453:1995.

10.4. Công tác bê tông

10.4.1. Ct liệu cho bê tông bản chân thực hiện theo TCVN 7570:2006, TCVN 8228:2009 và các quy định trong tiêu chuẩn này.

10.4.2. Thi công và nghiệm thu bê tông bản chân thực hiện theo TCVN 4453:1995 và các quy định trong tiêu chuẩn này.

10.4.3. Cp phối của bê tông bản chân phải căn cứ theo yêu cầu thiết kế, phù hợp với công nghệ thi công và được xác định thông qua thí nghiệm trên cơ sở các nguyên tắc sau đây:

1) Cần pha trộn phụ gia cuốn khí và phụ gia giảm nước và có thể thêm phụ gia điều chnh thời gian ninh kết theo điều kiện thi công thực tế;

2) Nên pha trộn thêm tro bay và các vật liệu độn khác có tính cht tương đương;

3) T lệ N/X (Nước/Xi măng) có thể chọn trong khoảng t 0,45 đến 0,55, căn cứ vào điều kiện thi công, đặc điểm khí hậu của khu vực xây dựng công trình để lựa chọn giá trị phù hợp;

4) Độ sụt bê tông lựa chọn thông qua điều kiện vận chuyển, phương pháp đ bê tông và điều kiện khí hậu khu vực xây dựng.

10.4.4. Trình tự và thời gian trộn bê tông xác định thông qua thí nghiệm. Khi sử dụng phụ gia cuốn khí thì thời gian trộn cần điều chnh kéo dài thêm khoảng (150 đến 180) sec tùy theo độ sụt của bê tông.

10.4.5. Sản xuất và vn chuyển bê tông nên sử dụng trạm trộn và ô tô chuyên dụng vận chuyển đến các khu vực đổ bê tông, đổ bê tông vào trực tiếp khoảnh đ (nếu v trí các khoảnh đ cho phép), đổ vào phu chuyên dụng (nếu đổ bằng cu) hoặc đổ vào máng (nếu đổ bằng máng trượt).

10.4.6. Bê tông phải được đổ liên tục, nếu vì các lý do bt khả kháng mà phải ngừng thi công vượt quá thời gian cho phép thì phải tiến hành xử lý như khe thi công (mạch ngừng) trước khi đ tiếp.

10.4.7. Trước khi tiến hành đổ bê tông cần tăng cường theo dõi dự báo khí tượng, căn cứ vào đặc điểm khí hậu để chuẩn bị biện pháp che mưa, nắng v.v... Thi công bê tông nên chọn thời điểm thích hợp v nhiệt độ, độ m, tránh thời điểm nhiệt độ cao, độ m thp, mưa, gió lớn v.v... Trong trường hợp bất khả kháng phải thi công vào các thời đim không phù hợp thì phải có giải pháp đ đảm bảo chất lượng bê tông (hạ nhiệt độ môi trường quanh khối đ, che chn v.v...).

10.4.8. Ngay sau khi tháo ván khuôn phải dùng ni lông che kín bề mặt. Sau khi bê tông sơ ninh, phải kịp thời ph kín bằng bao tải hoặc các vật liệu mềm có tính giữ nước tốt để giữ m và tưi nước bảo dưỡng. Công tác bảo dưỡng phải được tiến hành liên tục cho đến khi tích nước hoặc tối thiểu là 90 ngày.

10.5.  Thi công vật chắn nước của khớp nối

10.5.1. Cht lượng và hình thức vật chắn nước của khớp nối thực hiện theo điều 11 của TCVN 10777:2015.

10.5.2. Vật chắn nước của khớp ni phải được thi công lắp đặt đúng và đảm bảo độ chính xác theo yêu cầu thiết kế và theo hướng dẫn của nhà sản xuất, cung cp vật tư, vật liệu.

11. Thi công bản mặt

11.1. Quy định chung

11.1.1. Đối với đập cp III, cp IV, bản mặt bê tông nên đổ liên lục t chân đến đnh. Đối với đập cấp đặc biệt, cp I, cp II cần căn cứ vào điều kiện thi công, yêu cầu chống lũ hoặc yêu cầu tích nước để phân chia thành 2 đến 3 đợt đổ. Về nguyên tc chung, bản mặt bê tông càng chia ra ít đợt đổ càng tốt.

11.1.2. Trước khi đổ bê tông, phải bố trí lưới ô vuông trên mặt tầng đệm đ tiến hành đo đạc. Sai số đường biên ngoài so với đường biên thiết kế phải phù hợp với yêu cầu thiết kế.

11.1.3. Đổ bê tông nên sử dụng ván khuôn trượt không ray, đưa bê tông vào vị trí đổ bằng máng trượt từ mặt đp. Tại v trí các góc vát của bn mặt nên đổ cùng với bản mặt bằng cách thiết kế riêng các đường trượt xiên hoặc sử dụng ván khuôn mặt tm lớn. Các tm bn mặt bê tông phải đổ cách quãng theo hình thức cài răng lược, các tm bn mặt đổ đợt đầu sử dụng ván khuôn thành đ trượt ván khuôn mặt, các tm đợt sau xen giữa trượt ván khuôn mặt trên mặt các tấm đ trước.

11.2. Công tác ct thép và ván khuôn

11.2.1. Công tác cốt thép và ván khuôn của bản mặt thực hiện theo điều 10.3 của tiêu chuẩn này và các quy định dưới đây.

11.2.2. Cốt thép của bản mặt có th buộc hoặc hàn tại hiện trường, cũng có thể hàn sn thành các tm tại xưởng ri mang ra lắp ráp hoàn chnh tại hiện trường. Đ cốt thép bản mặt bng các thanh thép cắm xuống mặt đập.

12.2.3. Thiết kế ván khuôn trượt phải tuân thủ các nguyên tắc sau đây:

1) Chiều rộng ván khuôn phải phù hợp với chiều rộng thiết kế của các tấm bản mặt và mặt ván khuôn phải đảm bảo độ bằng phẳng;

2) Có đủ trọng lượng bản thân và trọng lượng gia tải đ lèn ép bê tông;

3) Có đủ cường độ và độ cứng;

4) Thỏa mãn yêu cầu rung khi thi công và ép mặt;

5) Lp ráp, vận hành, tháo d thuận tiện;

6) Có đy đủ hệ thống bảo him an toàn, cần thiết kế bộ phận điều khiển có thể treo lên lưới cốt thép, khi kéo ván khuôn bằng tời thì thiết bị giữ tời phải đảm bảo an toàn.

11.2.4. Va xi măng (hoặc bê tông) để đệm mái của khe thng đứng phải thỏa mãn theo yêu cầu thiết kế v tuyến và kích thước. Sai số cho phép v tuyến là ± 5 mm, độ bằng phng của ván khuôn kiểm tra bằng thước thép 2 m cho phép sai s 5 mm.

11.2.5. Ván khuôn thành để trượt ván khuôn mặt có thể làm bằng gỗ hoặc kim loại. Độ cao ván khuôn thành phải phù hợp với chiều dày và chiều rộng của bản mặt, phương pháp neo tn mặt đập phải thuận tiện cho việc lắp đặt và tháo d.

11.2.6. Lắp đt ván khuôn thành phải đm bảo chắc chắn cho công tác di chuyển ván khuôn mặt và phải cố định được khớp ni đúng với vị trí thiết kế, sai số cho phép trong công tác lp đặt tuân theo các giá tr sau đây:

1) Độ lệch so với khe thiết kế phân chia các tm bản mặt: ± 3 mm;

2) Độ thẳng góc: ± 3 mm;

3) Đỉnh ván khuôn thành so với biên thiết kế: ± 5 mm;

11.3. Công tác bê tông

11.3.1. Bê tông đ bản mặt thực hiện theo điều 10.3 của TCVN 10777:2015.

11.3.2. Công tác đổ bê tông phi tuân thủ theo các quy đnh sau đây:

1) Đảm bảo được tính đồng đều trên toàn bộ tm bản mặt, san gạt bê tông bằng hệ thống lưỡi gà gắn vào ván khuôn trượt, chiều dày mi lớp đổ từ (25 đến 30) cm. Bê tông xung quanh v trí khp nối phải được rải đu, lp kín bằng thủ công, đảm bảo bê tông được lắp kín và không b phân tầng, phân c;

2) Đầm chặt ngay sau khi ri xong bê tông. Khi đầm rung, máy đầm không được chạm vào ván khuôn, cốt thép và khớp nối. Máy đầm rung phải đi trước ván khuôn trượt, không được cm xuống phía dưới mặt ván khuôn. Xung quanh v trí khớp nối, sử dụng đầm dùi đường kính 30 mm kết hợp thủ công để đầm, đảm bảo xung quanh khớp nối bê tông đạt được độ chặt yêu cầu;

3) Trong quá trình đổ bê tông phải kịp thời gạt sạch bê tông bám trên ván khuôn và cốt thép. Kp thời dọn sạch các chưng ngi vật trên mặt ván khuôn và mặt đập đ không làm nh hưởng đến quá trình di chuyển của ván khuôn;

4) Mặt bê tông sau khi ván khuôn di chuyển qua (phía dưới), phải tiến hành ngay công tác tu sửa và ép mặt. Đối với mặt bê tông tại vị trí khớp ni đứng, trong phạm vi 50 cm cn kịp thời làm phẳng mặt bê tông , kiểm tra bằng thước thép 2 m, độ nhô cao của mặt bê tông cho phép sai số không quá 5 mm so với biên thiết kế, không được phép sai s âm.

5) Bước trượt của ván khuôn mỗi lần không quá 30 cm, thời gian cách nhau của mỗi bước trượt không quá 30 min, tốc độ trượt (1,5 đến 2,5) m/h.

11.3.3. Khi phân đợt đổ bê tông bản mặt thì tại vị trí khe thi công nm ngang, ct thép dọc phải để chờ theo phương pháp tuyến của bản mặt. Cốt thép phải xuyên qua khe thi công, chiều dài thép chờ ti thiểu phi đảm bảo được yêu cầu nối thép. Khe thi công nằm ngang nên bố trí dạng chữ "V" có đnh tại vị trí cốt thép của bản mặt. Phương án bố trí khe thi công nằm ngang có th tham khảo hình 4.

Khe thi công phi được xử lý trước khi đổ bê tông phần tiếp theo bằng cách: đánh xờm, làm sạch, tưới nước làm m và rải một lớp mỏng vữa xi măng mác cao hơn mác của bê tông bản mặt.

11.3.4. Với bản mặt được phân đợt đổ bê tông thì đỉnh của phần bản mặt được phân đợt đổ phải thp hơn cao trình của khối đắp thân đập, nên ly chênh lệch khoảng (5 đến 20) m tùy theo chiều cao đập, đập cao thì ly chênh lệch lớn.

Trước khi đổ bê tông bản mặt đợt sau phải kiểm tra tình trạng tiếp xúc với tầng đm của bn mặt đổ ở đợt trước, nếu giữa chúng có khe h (hiện tượng thoát không) thì phải dùng vật liệu có cưng độ và tính nén lún thp rót lấp đầy khe h để bản mặt tựa khít vào tng đệm.

a) Phương án bản mặt bố trí 01 lớp cốt thép

b) Phương án bản mặt bố trí 02 lớp cốt thép

CHÚ THÍCH: 1. Khe thi công nm ngang; 2. Bê tông bản mặt đổ đợt trước; 3. Lớp bảo vệ mái tầng đệm; 4. Thép ch xuyên qua khe thi công.

Hình 4 - Hình thức b t khe thi công nằm ngang

11.4. Thi công vật chn nước của khớp ni

Thi công vật chắn nước của khớp nối thực hiện theo quy định tại điều 10.5 của tiêu chuẩn này.

12. Lắp đặt các thiết bị quan trắc trong quá trình thi công và vận hành

12.1. Thiết kế h thống quan trắc và yêu cầu lắp đặt thiết bị trong quá trình thi công và vận hành thực hiện theo các quy định tại điu 13 của TCVN 10777:2015 và các quy đnh trong tiêu chuẩn này.

12.2. Các thiết bị quan trắc nằm trong thân đập chính phải theo yêu cầu thiết kế để lắp đặt vào các vị trí theo quá trình lên đập và phải có biện pháp bảo vệ phù hợp.

12.3. Công tác lắp đặt thiết b, thực hiện quan trắc trong thời kỳ đầu phải được thực hiện bởi đơn vị có chuyên môn theo đúng chuyên ngành trước khi bàn giao công tác này cho đơn vị quản lý khai thác công trình. Đơn vị quản lý khai thác trước khi tiếp nhận để thực hiện công tác quan trắc phải được đào tạo, chuyn giao một cách bài bản đối với công tác này.

12.4. Quá trình lắp đặt thiết bị quan trắc phải làm tốt công tác lắp đặt mốc chuẩn, chôn lấp, lắp đặt, điều hành kiểm nghiệm v.v... của các thiết bị quan trắc. Phải đảm bảo được chất lượng chôn lấp và lắp đặt thiết bị, làm tốt công tác ghi chép và đọc chính xác các s liệu ban đầu để có đầy đủ số liệu tin cậy phục vụ công tác thi công và chỉnh sửa h sơ thiết kế (nếu cần thiết).

12.5. Song song với công tác lp đặt thiết bị quan trắc, phải tiến hành xây dựng phòng quan trắc trung tâm để đảm bảo sớm thu được kết quả quan trắc. Phòng quan trc trong quá trình thi công có thể xây dựng tạm thời ở hạ lưu đập, khi đưa công trình vào khai thác vận hành tiến hành xây dựng vĩnh cửu tại v trí thích hợp được lựa chọn trong tổng mặt bằng. Trong điều kiện cho phép cũng có thể xây dựng phòng quan trắc vĩnh cửu để phục vụ công tác quan trắc trong suốt quá trình thi công và vận hành.

12.6. Số liệu quan trắc phải được tiến hành phân tích và xử lý và đnh kỳ báo cáo chủ đầu tư để có cơ sở xem xét ứng xử kịp thời. Khi gặp các tình huống đặc biệt bất khả kháng (mưa bão, động đất) phải tăng chu kỳ đo và kp thời báo cáo chủ đầu tư v kết quả thu được.

12.7. Khi sử dụng mặt đập đắp dở để thoát lũ, những thiết bị quan trắc đã lắp đặt phải được bo v đảm bảo an toàn khi thoát lũ, ghi chép li các s liệu cần thiết (vị trí, tình trạng thiết bị v.v...), để sau lũ tiến hành kiểm tra và hiệu chỉnh (nếu cần).

12.8. Khi có yêu cầu tích nước sớm hơn so với thời gian hoàn thiện công trình thì trước lúc tích nước phải tiến hành đo đạc toàn diện những thiết b, máy móc đã chôn trong đập và thiết kế, lắp đặt các thiết bị đo thấm. Trong trường hợp bt khả kháng, không thể lắp đặt được các thiết b quan trắc thm vĩnh cửu (trừ các thiết bị chôn trong đập và ngập sâu dưới mực nước hồ) thì tiến hành thiết kế, lắp đặt thiết bị đo tạm thi để có được s liệu thm ban đầu khi tích nước.

12.9. Khi phát hiện thấy cần thiết có sự thay đổi v v trí, chng loại thiết bị, phương án bo v v.v... so với quy định của thiết kế thì phải có đầy đủ luận chứng và cơ sở pháp lý để đảm bảo có đủ điều kiện xem xét, quyết định.

12.10. Trong thời kỳ thi công, tùy theo tiến độ đ tiến hành quan trắc, thông thường đập đắp cao thêm (5 đến 10) m hoặc theo thời gian (5 đến 10) ngày tiến hành quan trắc một lần, lựa chọn phương án có thời gian ngắn nht.

12.11. Tùy theo chủng loại thiết bị quan trắc để sử dụng loại đồng h và phương pháp đọc số liệu quan trắc tương ứng, phải đọc, thao tác và ghi chép thật chính xác theo hướng dẫn sử dụng của các loại thiết b và yêu cu thực tế hiện trường. Các thiết b và đồng h quan trắc phải được định kỳ bảo dưỡng tốt, ít nhất một năm phải tiến hành kiểm tra, duy tu và hiệu đính một lần, các s liệu trong quá trình kiểm tra, hiệu đính phải được ghi chép đy đ và chính xác.

12.12. Khi sử dụng các thiết bị theo hệ thống quan trắc tự động thì việc lắp đặt, hiệu chỉnh, quan trắc v.v... phải tuân thủ theo quy đnh riêng do nhà sản xuất và đơn v cung cấp đưa ra.

13. Giám sát, kiểm tra chất lượng thi công và nghiệm thu

13.1. Quy định chung

13.1.1. Công tác giám sát, kiểm tra cht lượng thi công và nghiệm thu phi chú trọng vào các nội dung sau đây:

1) Việc thực hiện theo đồ án thiết kế;

2) Việc tuân thủ các Quy chuẩn, tiêu chuẩn, chỉ dẫn kỹ thuật v.v...;

3) Chất lượng xây dựng công trình.

13.1.2. Công tác qun lý chất lượng phi được thực hiện thường xuyên, liên tục trong mọi công đoạn và công việc thi công. Nhà thầu xây dựng phải tự tổ chức quản lý chất lượng các công việc, công trình do mình đảm nhận. Chủ đầu tư phải t chức các bộ phận giám sát hoặc thuê tư vn giám sát chất lượng. Nhà thầu tư vn thiết kế phải thực hiện giám sát tác giả,

13.1.3. Nhà thầu xây dựng và tư vn giám sát phải có đủ thiết bị, dụng cụ cần thiết để kiểm tra chất lượng tại hiện trường. Cán bộ làm công tác giám sát, kiểm tra chất lượng phải được đào tạo v chuyên môn, nghiệp vụ.

13.2. Xử lý nn và vai đập

13.2.1. Giám sát, kiểm tra chất lượng thi công và nghiệm thu công tác xử lý nền phải đảm bảo được theo các quy định tại điu 8 của tiêu chuẩn này.

13.2.2. Các hạng mục, yêu cầu kỹ thuật, s lượng và phương pháp kiểm tra chất lượng thực hiện theo quy định ở bng 1 và các quy định ở điều 8 của tiêu chuẩn này trừ khi có các yêu cầu cụ thể khác của thiết kế.

Bảng 1 - Hạng mục và yêu cầu kỹ thuật kiểm tra cht lượng xử lý nền và vai đập

Hạng mục

Yêu cu chất lưng

Số lượng và phương pháp kim tra

Hố khoan, hào, giếng và hầm ngang địa cht

Không được bsót, xử lý đạt yêu cầu thiết kế

Kiểm tra và xử lý cho tất cả các vị trí.

Nền đập

1. Bóc bỏ và dọn sạch hết cỏ, r cây, mồ mả, các di tích kiến trúc v.v... phù hợp với yêu cầu thiết kế.

2. Bóc b hết phần tầng phủ là đất, cát cuội si hoặc hoàn thành công tác xử tầng cuội sỏi.

3. Xử lý nền đá đạt yêu cu thiết kế.

Khoanh vùng theo diện tích, c 200 m2 kiểm tra ít nht là 10 vị trí. Tùy thuộc vào mức độ li lõm của nền, theo thực tế có thể b trí tn suất kiểm tra dày hơn.

Vai đập

1. Đào, bóc mái và dọn bề mặt đạt yêu cầu thiết kế.

2. Đào mái dốc n định, không còn đá long rời, đá vụn và đá cục.

3. Các chỗ lõm, dốc ngược đã được xử lý đạt yêu cầu thiết kế.

Phân vùng theo lưới ô vuông (50 x 50) m đến (100 x 100) m để tiến hành kiểm tra cho từng ô, tùy theo điều kiện thực tế có thể bố trí tn sut kiểm tra dày hơn.

Nền móng bản chân

1. Kích thước, độ sâu và cao trình đáy mt cắt đào đạt yêu cầu thiết kế, không có ch đào sai.

2. Tầng đứt gãy, nt n, nát vụn và xen kẹp mm yếu đã xử lý đạt yêu cầu thiết kế.

3. Ct hết các ngun nước xâm nhập vào phạm vi đổ bê tông, dọn sạch hết nước đọng, không có dòng chảy, mặt nền đá sạch s.

4. Chất lượng phụt vữa chng thấm và gia cố đạt yêu cầu thiết kế.

Theo chiều dài đường chuẩn tuyến bản chân, không quá 1 m kiểm tra một vị trí, kiểm tra độ bằng phẳng, loại và cường độ đá nền.

13.3. Vt liệu đắp đập

13.3.1. Giám sát, kiểm tra chất lượng và nghiệm thu vật liệu đắp đập thực hiện để khẳng đnh sự đảm bảo chất lượng của vật liệu đắp.

14.3.2. Kiểm tra cht lượng các mỏ vật liệu cần đi sâu vào các nội dung sau đây:

1) Vị trí và ranh giới các mỏ, diện tích, độ sâu và khối lượng có khả năng khai thác;

2) Kh năng thực hiện phương pháp khai thác so với thiết kế;

3) Các chỉ tiêu cơ lý của vật liệu;

4) Tầng phủ hiện tại và khả năng bóc bỏ, công tác đền bù giải phóng mặt bng.

13.4. Các khối đắp thân đập

13.4.1. Giám sát, kiểm tra chất lượng thi công và nghiệm thu các khối đắp thân đập thực hiện theo quy định tại điều 9 của tu chuẩn này.

13.4.2. Các thông số đầm nén phải phù hợp với yêu cầu thiết kế và kết quả thí nghiệm đầm nén hiện trường, chiều dày lớp đắp trước khi đầm phải đo đạc theo từng lần đổ và san, sai số cho phép không vượt quá 10%.

13.4.3. Hạng mục, tn sut ly mẫu, thí nghiệm kiểm tra cho các khối đắp thân đập thực hiện theo quy định ở bảng 2, tr khí có các yêu cầu cụ thể khác ca thiết kế.

Bảng 2 - Hạng mục và tn sut lấy mẫu, thí nghiệm kiểm tra các khi đắp thân đập

Vật liệu đắp đập

Hng mục kiểm tra

Tần suất ly mẫu

Vùng tầng đệm

Trên mặt đập

gkhô, cp phối, độ chặt

(500 đến 1 000) m3/1 lần và mỗi lớp đp ít nhất một lần

Hệ số thm

(1 đến 3) lớp đắp ít nht một lần

Mặt mái thượng lưu

gkhô, cp phối, độ chặt

(1 500 đến 3 000) m3/1 lần

Các khu vực khác

gkhô, cp phối, độ chặt

(1 đến 3) lớp đắp ít nht một lần

Vùng chuyển tiếp

gkhô, cp phối, độ chặt

(3 000 đến 6 000) m3/1 lần

Vt liệu cát sỏi

gkhô, cp phối, độ chặt

(5 000 đến 10 000) m3/1 lần

Các khối đá đổ

gkhô, cp phối, độ chặt

(10 000 đến 50 000) m3/1 lần

CHÚ THÍCH: Kiểm tra cp phi vật liệu thực hiện trước khi đầm nén, dung trọng khô kiểm tra sau khi đầm nén.

13.4.4. Phương pháp kiểm tra chất lượng thực hiện theo các quy đnh sau đây:

1) Phương pháp kiểm tra dung trng khô thực hiện theo quy định tại phụ lục B của TCVN 8297:2009; Phương pháp thí nghiệm thường dùng là hố đào kết hợp đổ nước (thay cho rót cát tiêu chuẩn trong phụ lục này).

2) Đường kính hố đào thí nghiệm vật liệu của tầng đệm không nh hơn 4 lần đường kính hạt lớn nht, chiều sâu hố đào bằng chiu dày lớp đổ (trước khi đầm);

3) Đường kính h đào thí nghiệm vật liệu của vùng chuyển tiếp không nh hơn (3 đến 4) ln đường kính hạt lớn nhất, chiều sâu hố đào bằng chiều dày lớp đổ (trước khi đầm);

4) Đường kính hố đào thí nghiệm vật liệu của các khối đá đổ khác không nhỏ hơn (2 đến 3) ln đường kính hạt lớn nhất, nhưng không quá 2 m, chiu sâu hố đào bằng chiều dày lớp đổ (trước khi đầm);

5) Dung trọng khô của vật liệu thí nghiệm phải cho kết quả bình quân không nhỏ hơn trị số thiết kế, độ chênh lệch cho phép không lớn hơn 0,1 Tn/m3. Khi kiểm tra dưới 20 nhóm mẫu thì mức đạt yêu cầu thiết kế phải không nhỏ hơn 95%, v trí mẫu không đạt yêu cầu phải khống chế đảm bảo không thấp hơn 95% dung trọng thiết kế.

13.5. Bê tông bản chân và bản mặt

13.5.1. Giám sát, kiểm tra chất lượng thi công và nghiệm thu bê tông bản chân và bản mặt thực hiện theo quy định ti điều 10 và 11 của tiêu chuẩn này.

13.5.2. Hạng mục, yêu cầu kiểm tra và kiểm nghiệm bê tông bản chân và bản mặt thực hiện theo các quy định tại bảng 3 và 4.

13.5.3. Tn suất lấy mẫu thí nghiệm thực hiện theo quy định sau đây:

1) Bê tông bản chân cứ một khoảnh đ hoặc (50 đến 100) m3 phải lấy ít nht một tổ mẫu để thí nghiệm kiểm tra cường độ, c (200 đến 500) m3 phải lấy một tổ mẫu để thí nghiệm kiểm tra độ chống thấm.

2) Bê tông bản mặt cứ (50 đến 100) m3 phải ly ít nht một tổ mẫu để thí nghiệm kiểm tra cưng độ, cứ (500 đến 1 000) m3 phải ly một tổ mẫu để thí nghiệm kiểm tra độ chống thấm, nếu các tm bản mặt có khối lượng bê tông nhỏ hơn quy định nêu trên thì mỗi tm phải lấy ít nht một tổ mu để thí nghiệm kiểm tra cường độ và độ chống thấm.

Bảng 3 - Hạng mục, yêu cu cht lượng và phương pháp kiểm tra bê tông bản chân và bản mặt

Hạng mục

Yêu cầu cht lượng

Phương pháp kiểm tra

Vữa bê tông đưa vào khoảnh đổ

Vữa không đạt yêu cầu không được phép đưa vào khonh đổ

Kiểm tra bằng thí nghiệm và quan sát

Rải, san và đầm bê tông

Chiều dày rải không lớn hơn 30 cm, rải đu, không có hiện tượng phân tầng, phân c

Kiểm tra bằng đo đạc và quan sát

Máy đầm cắm thẳng góc sâu xuống 5 cm, thực hiện theo trình tự, không được bỏ sót

Kim tra bằng quan sát

Thời gian giãn cách giữa các lần đổ

Phù hợp với quy định, không có hiện tượng đông kết sm

Kiểm tra bng quan sát

Tích nước và tách nước

Không có nước từ ngoài vào, trong khoảnh đổ không có nước đọng

Kiểm tra bằng quan sát

Bảo dưng bê tông

Đúng thời gian quy định, mặt bê tông phải luôn luôn m ưt

Kiểm tra bng quan sát

Mặt bê tông

Mặt phải đảm bảo được độ bng phẳng, lồi lõm cục bộ không quá biên thiết kế ± 2 cm

Kiểm tra bằng đo đc

Hiện tượng xuất hiện rỗ mt, tổ ong, đường mũi tên v.v...

Không được phép

Kiểm tra bằng quan sát

Nứt mặt

Không có hoặc đã được xử lý đạt yêu cầu

Quan sát và đo đạc

Nứt sâu và nứt xuyên

Không có hoặc đã được xử lý đạt yêu cầu

Quan sát và kiểm tra bng siêu âm, địa vật lý hoặc khoan lỗ

Cường độ bê tông

Đảm bảo theo thiết kế

Thí nghiệm

Tính đồng đều

Đảm bảo theo thiết kế

Phân tích thng kê

Độ chống thấm

Đảm bảo theo thiết kế

T nghiệm

13.6. Khp ni

13.6.1. Giám sát, kim tra chất lượng thi công và nghiệm thu khớp nối thực hiện theo quy định tại điều 10 và 11 của tiêu chuẩn này.

13.6.2. Kiểm tra chất lượng khớp nối bằng các máy móc chuyên dụng để đối chứng với chứng chỉ chất lượng xuất xưng của nhà sản xuất. Mỗi một lô hàng đưa v công trường tối thiểu phải ly 3 mẫu được lựa chọn ở ba vị trí bt kỳ để kiểm tra chất lượng.

13.6.3. Giám sát và kiểm tra công tác thi công lắp đặt phải đảm bảo theo yêu cầu thiết kế.

13.7. Chống thấm nền đập

13.7.1. Giám sát, kiểm tra chất lượng thi công và nghiệm thu thực hiện theo điều 7.3 ca TCVN 10777:2015. Khoan phụt chống thấm nền bản chân thực hiện theo TCVN 8645:2011, các quy đnh tại điều 10.2 của tiêu chuẩn này:

13.7.2. Kiểm tra chất lượng khoan phụt chống thấm nền bản chân bằng phương pháp khoan ép nước, thực hiện theo TCVN 9149:2012.

14. Tiến độ và trình tự thi công

14.1. Tiến độ thi công đập phải được xây dựng chi tiết cho từng công việc, từng hạng mục công việc dựa trên sự nghiên cu tổng hợp v điều kiện thi công, thiết bị, nhân lực, khả năng khai thác và cung ng vật tư, vật liệu, khối lượng xây dựng công trình v.v... và các yếu tố xã hội có liên quan.

14.2. Đặc đim của đập đá đổ là có thể thi công trong cả mùa mưa, không hạn chế tốc độ lên đập, công tác đắp đá có thể thực hiện khi có mưa, nên cn có kế hoạch, tiến độ chi tiết cho từng thời đoạn để đy nhanh tiến độ thi công.

14.3. Trình tự, phân đợt thi công đập phải căn cứ vào điều kiện địa hình, yêu cu chống và thoát , yêu cầu tích nước v.v... để quyết đnh lựa chọn phương án. Khi hội tụ đủ các điều kiện cho phép, ưu tiên đp đập đạt cao độ chống lũ cho từng năm, hạn chế thoát lũ qua mặt đập đắp dở.

14.4. Nếu điều kiện địa hình cho phép, trước khi chặn dòng có thể đắp trước hai vai đập ở các khu vực không chịu ảnh hưởng của dòng chy, hoặc sử dụng đê quai dọc lòng sông để ngăn nước.

15. An toàn lao động

15.1. Khi thiết kế biện pháp thi công cho từng hạng mục công trình, nhà thầu xây dựng phải đ ra đầy đủ các biện pháp đảm bảo an toàn lao động, đặc biệt chú trng đến an toàn cho các công việc thi công trên mái đập và công tác khoan nổ mìn đào, khai thác đá.

15.2. Trước khi thi công một bộ phận công trình, cán bộ chuyên trách về an toàn lao động phải đến hiện trường để kiểm tra các biện pháp đảm bảo an toàn. Nếu phát hiện thy chưa đủ điều kiện đm bảo an toàn thì có quyền kiến ngh ch huy công trường hoàn thiện các biện pháp cho đến khi đảm bảo an toàn mới được phép thi công.

16. Tích nước và thử tải công trình

16.1. Quy định chung

16.1.1. Ch được phép tích nước khi các hạng mục công trình đã được thi công hoàn thành theo yêu cầu thiết kế, đảm bảo an toàn với cột nước tích trong hồ.

16.1.2. Trước khi hồ tích nước phải làm tốt các công việc sau đây:

1) Xác định phạm vi ngập nước của hồ chứa bao gồm vùng ngập thường xuyên và vùng bán ngập có thể khai thác;

2) Chặt dọn rừng, vệ sinh lòng h, khai thác triệt để tài nguyên khoáng sản hoặc bảo vệ các mỏ khoáng sn có ích (nếu có), bảo tn đất nông nghip ở mc cao nht có thể, bảo vệ hoặc di chuyển các công trình văn hóa, di tích lịch sử v.v... ở trong vùng ngập của lòng hồ;

3) Có biện pháp bảo vệ ngun lợi thủy sản, nguồn gen và các loại tài nguyên sinh học khác;

4) Tạo điều kiện cần thiết đ đáp ứng yêu cầu giao thông thủy (nếu có);

5) Dự kiến các biện pháp khắc phục khối than bùn và các khối vật chất khác (nếu có) bị đy nổi khi h tích nước.

16.1.3. Tích nước vận hành nên tiến hành từ từ cho các năm đầu để thử tải công trình, theo dõi tình trạng làm việc của đập, đặc biệt là bản mặt bê tông, phát hiện và xử lý kịp thời các hiện tượng thường gặp ở đập đá đổ bản mặt bê tông như: thoát không, nứt bê tông bn mặt, bong tróc khớp nối v.v...

16.2. Tích nước thời kỳ thi công

16.2.1. Trong thi kỳ thi công, về mùa kiệt nước thoát qua các công trình dẫn dòng, v mùa lũ một phần thoát qua công trình dẫn dòng, phn còn lại tích trong hồ. Cao trình tích nước cho từng năm phải được tính toán tương ứng đ đảm bảo cho công tác thi công công trình chính đảm bảo yêu cầu an toàn tích nước và chống lũ.

16.2.2. Bê tông của bản mặt nếu có thể được thì nên tiến hành thi công vượt quá mực nước tích của từng năm, nếu không thi công được thì mái đập thượng lưu phải có phương án bảo vệ phù hợp để tăng cưng cho lớp bảo vệ mái tầng đệm, đảm bảo an toàn tích nước.

16.2.3. Đối với đập đá đổ bản mặt bê tông, không nên hoành triệt các công trình dẫn dòng để tích nước sớm khi chưa thi công xong toàn bộ bê tông bản mặt.

16.3. Tích nước vận hành và thử tải công trình

16.3.1. Khi công trình đã thi công cơ bn hoàn thành các hạng mục, đủ điều kiện để tích nước vận hành thì tiến hành hoành triệt các công trình dẫn dòng chuyển sang thời k để tích nước vận hành thử tải.

16.3.2. Tích nước vận hành th ti cho các năm đầu nên thực hiện theo trình tự sau đây.

1) Năm đầu tiên nên tích đến một cao trình nhất định ở giữa mực nước chết và mực nước dâng bình thường. Cụ thể đối với từng công trình, căn cứ vào hình thức b trí công trình xả , điều kiện kết hợp phát điện (nếu có) để quyết định;

2) Các năm tiếp theo, căn cứ vào tình hình thực tế để quyết định cao trình tích nước cao hơn. Phải thông qua kết quả kiểm tra tình trạng làm việc của đập (thông qua hệ thống thiết bị quan trắc và trực quan), thoát không, nứt bê tông bản mặt, tình trạng khớp ni v.v... sau mùa để quyết định cao trình tích nước cho các năm.

3) Đối với đập cp đặc bit, cp I và đập xây dựng ở vùng có động đất cp 8, cp 9 thông thường nên tích nước thử ti đến năm th tư hoặc năm thứ năm mới tiến hành tích nước vận hành bình thưng (tích đến mực nước dâng bình thường). Đối với đập cp II, cấp III, cp IV thường tích nước thử tải đến năm thứ ba.

17. Biện pháp xử lý những vấn đề không đạt chất lượng trong quá trình thi công

Về nguyên tắc, công tác thi công phải đạt cht lượng theo yêu cầu thiết kế. Đối với đập đá đổ bản mặt bê tông thường gặp các vn đ không đạt chất lượng trong quá trình thi công như: Thoát không, nứt bê tông bn mặt, cấp phối vật liệu không đạt yêu cầu thiết kế, bong tróc vật liệu bảo vệ khớp nối. Các vấn đ này cần phải được phát hiện và xử lý kịp thời.

17.1. Xử lý bong tróc khớp ni

Các vị trí phát hiện có sự bong tróc vật liệu bảo vệ khớp nối phi được bóc ra và thi công lại từ đu đảm bảo yêu cầu thiết kế.

17.2. Chống nứt và xử lý nứt bản mặt bê tông

17.2.1. Giải pháp chống nứt cho bản mặt bê tông:

1) Mặt nền đặt bản mặt phi bằng phẳng, không được có những chỗ lồi lõm quá lớn, những rãnh sâu cục bộ hoặc góc nhọn.

2) Khi dùng vữa đầm nén hoặc bê tông phun để gia cố mặt tầng đệm thì cường độ chu nén 28 ngày tuổi của nó phải khng chế trong phạm vi khoảng 5 MPa. Khi sử dụng dầm bó vỉa đ gia cố mặt tầng đệm thì nên dùng vật liệu có mô đun đàn hồi thấp và trên bề mặt của dm bó va phun nhũ nhựa đường.

3) Bê ng đổ bản mặt phải ưu tiên chọn phụ gia và vật liệu độn giảm thấp lượng xi măng và lượng nước sử dụng, giảm sự tăng nhiệt độ do nhiệt thủy hóa và biến dạng co ngót, bảo đảm bê tông bản mặt có cường độ chịu kéo và độ giãn dài do kéo tương đối cao. Khi có điều kiện nên ưu tiên chọn cốt liệu có hệ số giãn nở nhiệt tương đối thp. Khi cần thiết có th dùng vật liệu dạng sợi trộn vào bê tông.

4) Độ sâu của rãnh hình chữ "V” ở phn đnh của khớp đứng chịu nén của bn mặt không nên lớn hơn 5 cm, đệm va cát ở đáy của rãnh không được ln sang phần b dày chịu lực của bản mặt, vật chn nước bằng đồng của khớp chu nén phải giảm thp độ cao của sống mũi.

5) Bê tông bản mặt nên tránh thi công ở thời k có nhiệt độ cao hoặc nhiệt độ âm và phải căn cứ vào yêu cầu để khống chế nhiệt độ của khối đổ.

6) Khi đổ bê tông bản mặt, tuân theo quy định của điều 11.3.4 v chênh lệch độ cao bắt buộc giữa đnh bản mặt và mặt khối đắp và bố trí thời gian dự phòng lún; đối với đập cp đặc biệt nên tăng thêm chênh lệch độ cao gia mặt khối đắp và đỉnh bản mặt phân đợi đổ và kéo dài thời gian dự phòng lún.

7) B mặt của bn mặt bê tông phải sử dụng các biện pháp giữ m và bảo dưỡng cho đến lúc tích nước hoặc ít nht là 90 ngày.

8) Sau khi đổ bê tông bản mặt đến đỉnh đập nên có thời gian giãn cách ít nht là 28 ngày thì mới đổ bê tông tường chn sóng; Đối với đập cp đặc biệt, thời gian giãn cách phải kéo dài thêm.

17.2.2. Xử lý nứt bản mặt bê tông:

1) Khi phát hiện khe nứt của bn mặt lớn hơn 0,2 mm hoặc phán đoán đó là khe nứt xuyên thì phải tiến hành xử lý ngay. Với đập đá đổ bản mặt bê tông của nhà máy thủy điện tích năng và đập ở khu vực có thi tiết lạnh giá nên nâng cao thêm tiêu chuẩn xử lý nứt. Biện pháp xử , tùy điều kiện cụ thể để lựa chọn một trong các biện pháp sau đây:

a) Bơm vữa xi măng lấp đy khe nứt sau đó trát hoặc dán kín b mặt khe nứt bng vật liệu thích hợp (thường dùng tm cao su hoặc tm SR).

b) Đục bỏ bê tông đến hết chiều sâu vết nứt, đ lại bằng vữa hoặc vữa bê tông không co ngót, sau đó trát hoặc dán kín phạm vi đục bê tông bằng vt liệu thích hợp. Vữa hoặc vữa bê tông không co ngót dùng đ xử lý phải có mác và độ chống thấm cao hơn bê tông bản mặt tối thiểu một cấp.

2) Các vết nứt có chiều rộng không lớn hơn 0,2 mm phải thưng xuyên theo dõi sự phát triển để quyết định thời điểm xử lý thích hợp.

17.3. Xử lý vật liệu đắp đập

Đối với vật liệu có cấp phối không đạt yêu cầu thiết kế phải được xử lý bằng cách phối trộn thêm với vật liệu có cp phối phù hợp để đm bảo đạt yêu cầu thiết kế, nếu công tác phối trộn không đạt kết quả thì phải loại bỏ hoặc dùng vào công việc thích hợp khác. Đối với các khối đắp thân đập không đảm bảo dung trọng, độ chặt theo yêu cầu thiết kế phải đào lên và xử lý theo biện pháp nêu trên.

17.4. Kiểm tra và xử lý thoát không dưới các tấm bản mặt bê tông

17.4.1. Nguyên tắc xử lý thoát không là sử dụng các loại vật liệu có tính cht tương tự như vùng tầng đệm (2A) và lớp bảo vệ mái tầng đệm để lp đầy, giúp cho chế độ làm việc của các tm bê tông bản mặt trở về chế độ làm việc như thiết kế.

17.4.2. Kiểm tra thoát không có thể dùng các phương pháp như: Dùng các thiết bị chuyên dùng để siêu âm; hoặc khoan (đục lỗ) qua bn mặt bê tông (hoặc qua c lớp bảo vệ mái tầng đệm). Nên ưu tiên thực hiện bằng phương pháp siêu âm (không phá hủy). Công tác khoan (đục lỗ) ch áp dụng để kiểm chứng kết quả siêu âm hoặc thực hiện tại các v trí có th khẳng đnh là có thoát không nhằm hạn chế phá hủy bản mặt bê tông. Việc kiểm tra bằng phương pháp phá hủy (khoan, đục lỗ) phải được kết hợp với công tác xử lý.

17.4.3. Biện pháp xử lý thoát không có thể được thực hiện bng phương pháp khoan tạo lỗ xuyên qua bản mặt bê tông (hoặc qua cả lớp bảo vệ mái tầng đệm) đến vùng bị thoát không. Sau đó sử dụng hỗn hợp vữa rót (hoặc bơm) đ lp đầy. Trình tự thực hiện như sau:

1) Khoan lỗ để xử lý thoát không có thể dùng khoan tay hoặc khoan máy nhưng không được làm ảnh hưởng đến chất lượng bản mặt bê tông, đường kính lỗ khoan nên chọn từ (42 đến 70) mm, khoảng cách lỗ theo phương mái dốc và phương ngang có th chọn từ (3,0 đến 4,0) m hoặc tùy theo kích thước vị trí thoát không lớn hay nhỏ để đ ra khoảng cách các lỗ khoan cho phù hợp.

2) Trình tự rót vữa trong phạm vi một tm bản mặt bê tông phải thực hiện theo thứ tự từ hàng dưới lên hàng trên, với các lỗ trên cùng một hàng trước tiên rót vào hai lỗ hai bên, sau đó rót vào lỗ giữa. Thời gian giãn cách giữa các hàng rót vữa tối thiểu là 3 h;

3) Trình tự rót vữa cho nhiều tm bản mặt bê tông phi thực hiện theo nguyên tắc từ tm ở giữa ra hai vai đập nhằm đảm bảo cho vữa được rót lấp đy khoảng trống một cách liên tục. Trong quá trình rót vữa, phải thường xuyên quan sát chuyển vị của tm bản mặt đang rót và hai tm liền kề. Nếu có hiện tượng chuyển vị phải dừng ngay việc rót vữa đ xử lý.

4) Áp lực rót vữa tại miệng lỗ phi khống chế không nên vượt quá 0,1 MPa trong suốt quá trình rót.

5) Thời đim kết thúc rót vữa: Khi vữa ngừng đi và tràn lên miệng lỗ thì có thể kết thúc rót vữa. Khi tt cả các lỗ rót vữa trên một hàng tại mỗi tấm được rót đy thì được coi như kết thúc việc rót vữa tại hàng đó.

6) Sau khi rót vữa xong phải dùng vữa không co ngót lấp đầy lỗ khoan trả lại kết cấu bê tông bản mặt theo thiết kế, dùng vật liệu nhựa cao su, tm phủ PVC hoặc cao su dán chặt phủ miệng lỗ (có thể dùng thêm nẹp và bu lông n bằng thép không rỉ đ tăng cường).

17.4.4. Vữa sử dụng cho công tác xử lý phải có tính linh động cao để dễ dàng thâm nhập vào hết các vùng bị thoát không, có thể tham khảo cp phối như sau:

1) Dùng xi măng pooc lăng thông thường;

2) Cát thiên nhiên hạt mịn đến trung bình, Ioại cứng, đường kính hạt lớn nhất không quá 2,5 mm, mô đun độ lớn nh hơn 2;

3) Tro bay cp II;

4) T lệ phối trộn theo trọng lượng sẽ được quyết đnh phù hợp với kích thước của khu vực thoát không và lượng ăn vữa. Tỷ lệ phối trộn phi thông qua thí nghiệm đ xác định.

17.4.5. Công tác kiểm tra và xử lý thoát không (nếu có) phải được thực hiện trong sut quá trình thi công và vận hành khai thác. Tùy theo mức độ thoát không của lần kiểm tra trước để quyết định chu kỳ kiểm tra lần sau trên cơ sở đảm bảo an toàn vận hành. Tập trung kiểm tra ngay sau khi thi công và những năm đu tích nước vận hành với chu kỳ dày (mi năm một ln), sau đó có thể kiểm tra chu kỳ thưa hơn tùy theo mức độ thoát không.



PHỤ LỤC A

(Tham khảo)

PHƯƠNG PHÁP THÍ NGHIỆM ĐẦM NÉN HIỆN TRƯỜNG

A.1. Yêu cầu chung

A.1.1. Trước khi đắp đập, nhà thầu xây dựng (tr khi có yêu cầu khác của Chủ đầu tư) phải tổ chức thí nghiệm đầm nén hiện trường đối với từng khi đắp thân đập đ xác định tối ưu các nội dung: thông số đm nén, cấp phi tái ưu của vật liệu, ch tiêu cơ lý của vật liu, thiết bị và công nghệ đầm nén.

1) Các thông số đầm nén cn xác định bao gồm:

- Số lần đầm để đạt dung trọng khô thiết kế;

- Chiều dày lớp ri (trước khi đầm);

- Tốc độ di chuyển của máy đầm;

- Lượng nước tưới.

2) Các khối đắp và ch tiêu cơ lý cần xác định bao gồm:

- Đối với vùng tầng đệm (2A) và tầng đệm đặc biệt (2B): Dung trọng khô (gk), độ rỗng (n) và hệ số thấm (k).

- Đối với vùng chuyển tiếp (3A), đá chính thân đập (3B) và đá hạ lưu (3C): Dung trọng khô (gk), độ rỗng (n) và mô đun đàn hồi (E).

CHÚ THÍCH: Đối với đập đp bng cuội si, tùy theo từng công trình cụ thể, khi cần thiết có th thí nghiệm đ xác định thêm ch tiêu c ma sát trong (φ) của vật liệu.

A.1.2. Để phục vụ cho công tác thí nghiệm, nhà thu tư vn thiết kế phải cung cấp đy đ yêu cầu về vật liệu của các khối đắp thân đập.

A.2. Phương pháp thí nghiệm

A.2.1. Yêu cầu v bãi thí nghiệm

1) Yêu cầu về nền bãi

- Bãi thí nghiệm phải lựa chọn nơi có mặt đất tự nhiên bằng phng, mặt nền bóc bỏ hết tầng phủ thực vật và đầm nén đạt độ chặt không nh hơn 0,98 đến độ sâu không nhỏ hơn 0,3 m.

- Gia c mặt nền thường sử dụng đá dăm hoặc cuội sỏi có đường kính lớn nhất không quá 60 mm, đầm cht (bằng máy đầm sử dụng để thí nghiệm) đạt dung trọng khô thiết kế (gktk) của các khối đắp và đảm bảo chiều dày sau khi đầm ti thiểu là 0,3 m, trong quá trình đầm tiến hành tưới nước để đảm bảo độ m khoảng 15%.

- Bố trí rãnh tiêu nước xung quanh bãi để thoát nước tưới trong quá trình đầm thí nghiệm nhằm đm bảo cho xe máy đi lại dễ dàng và tránh phá hng nền bãi.

2) Yêu cu về kích thước bãi

- Kích thưc của băng đầm theo nguyên tc sau:

B ≥ 2b và L ≥ 3 ln chu vi quả đầm

trong đó: B, L: là chiều rộng và chiều dài băng đầm.

- Kích thước của bãi thí nghiệm lựa chọn theo kích thước của băng đầm. Với các loại máy đầm thông dụng hiện nay, thường chọn kích thưc bãi thí nghiệm như sau:

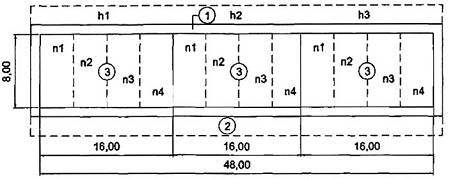

- Đối với khối 2A và 2B: (xem hình A.1)

Kích thước sân đầm khoảng (8 x 16) m, ngoài ra bố trí thêm một diện tích bằng khong 30% diện tích sân đầm để làm đường đi, rãnh tiêu nước và đặt các thiết bị đo đạc. Mỗi khối b trí 03 sân đầm tương ứng với 03 chiều dày lớp rải (h1, h2, h3) và mỗi loại cấp phối khác nhau. Mi sân đầm được chia thành 04 khoảnh tương ứng vi số lần đầm khác nhau (n1, n2, n3, n4), kích thước mỗi khoảnh (4 x 8) m.

Tùy tình hình thực tế của khu vực xây dựng và vật liệu sử dụng cho các khối đắp, đ tiết kiệm diện tích có th bố trí chung một bãi thí nghiệm gồm 06 sân đầm cho cả khối 2A và 2B. Lúc này, rãnh tiêu nước và phn đắp thêm hai bên để làm đường đi, đặt các thiết bị đo đạc được b trí chung cho toàn bãi thí nghiệm.

Kích thước tính bằng mét

CHÚ THÍCH: 1 - Rãnh tiêu nước; 2 - Phần đắp thêm hai bên sân đầm để làm đường đi và đặt các thiết bị đo đạc; 3 - Sân đầm; h1, h2, h3 - Chiều dày lớp rải tương ứng của các sân đầm; n1, n2, n3, n4 - Số lần đầm trong các khoảnh của sân đầm.

Hình A.1 - B trí bãi thí nghiệm cho khi 2A và 2B

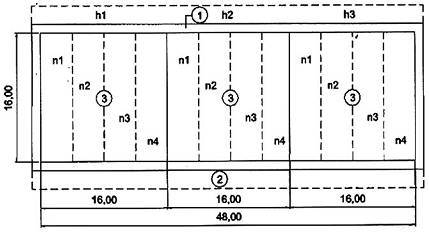

- Đối với khối 3A, 3B và 3C: (xem hình A.2)

Kích thước sân đầm khoảng (16 x 16) m, ngoài ra bố trí thêm một diện tích bằng khoảng 30% diện tích sân đm để làm đường đi, rãnh tiêu nước và đặt các thiết bị đo đạc. Mỗi khối bố trí 03 sân đầm tương ứng với 03 chiều dày lớp rải (h1, h2, h3) và mỗi loại cấp phối khác nhau. Mỗi sân đầm được chia thành 04 khoảnh tương ứng với số lần đầm khác nhau (n1, n2, n3, n4), kích thước mỗi khoảnh (4 x 16) m.

Tùy tình hình thực tế của khu vực xây dựng và vật liệu sử dụng cho các khối đắp, để tiết kiệm diện tích có thể bố trí chung một bãi thí nghiệm gồm 09 sân đầm cho cả khối 3A, 3B và 3C. Lúc này, rãnh tiêu nước và phần đắp thêm hai bên để làm đường đi, đặt các thiết bị đo đạc được bố trí chung cho toàn bãi thí nghiệm.

Kích thước tính bằng mét

CHÚ THÍCH: 1 - Rãnh tiêu nước; 2 - Phần đắp thêm hai bên sân đầm đ làm đường đi và đt các thiết bị đo đc; 3 - Sân đầm; h1, h2, h3 - Chiều dày lớp rải tương ứng của các sân đầm; n1, n2, n3, n4 - Số ln đầm trong các khoảnh của sân đầm.

Hình A.2 - Bố trí bãi thí nghiệm cho khối 3A, 3B và 3C

A.2.2. Vật liệu cho thí nghiệm

Nguồn cung cấp, cấp phối vật liệu cho thí nghiệm thực hiện theo yêu cầu quy định trong hồ sơ thiết kế.

A.2.3. Trình tự thí nghiệm

1) Thí nghiệm ln thứ nhất:

Thí nghiệm để xác định tối ưu các thông số: cấp phối, số lần đầm, chiều dày lớp ri, dung trọng khô (gk), độ rỗng (n) cho tt cả các khối đắp. Riêng khối 2A và 2B thí nghiệm thêm hệ số thm (k). Trình tự thí nghiệm như sau:

- Chuẩn bị khối đp để thí nghiệm: Rải, san phẳng vật liệu trên 3 sân đầm với chiều dày lớp rải lần lượt là h1, h2 và h3. Trước khi đưa vt liệu từ nguồn cung cấp vào sân đầm phi thí nghiệm để xác định cấp phối.

- Thí nghiệm cấp phối trước khi đm: Trước khi đầm, trên mỗi sân đầm ứng với mỗi loại cấp phối cần ly tối thiu 03 mẫu để xác định cấp phối.

- Gắn mốc và đo lún: Sau khi rải và san xong vật liệu tiến hành đặt các mc đo lún để theo dõi lún trước và sau khi đầm. Thông thường cn lắp đặt 03 mốc / 01 khoảnh đầm.

- Đm vật liệu: Tiến hành tưới nước với hàm lượng quy định trong hồ sơ thiết kế. Trên mỗi khoảnh của sân đầm tiến hành đầm với số ln đầm khác nhau. Thông thưng lựa chọn số ln đầm thí nghiệm lần lượt là 6, 8,10,12 (đối với khối 2A và 2B) và 8,10,12,14 (đối với khối 3A, 3B và 3C). Thiết bị đầm sử dụng theo quy định trong hồ sơ thiết kế, tốc độ di chuyển của máy đầm khống chế trong khoảng (1,0 đến 1,5) km/h, vệt đầm trùng nhau ti thiu 1 m.

- Sau khi đầm ly tối thiểu 03 mẫu / 01 khoảnh để xác định các chỉ tiêu theo yêu cầu.

2) Thí nghiệm ln thứ hai:

Sau khi có kết quả thí nghiệm ln thứ nhất, tiến hành thí nghiệm lần thứ hai cho các khối đắp ứng với cấp phối, chiều dày lớp rải, số lần đầm đã chọn để xác định ti ưu các thông s: dung trọng khố (gk), độ rỗng (n), lượng nước tưi (N) và vận tốc di chuyển máy đm (V) cho tất c các khối đắp. Riêng khối 2A và 2B thí nghiệm thêm hệ số thấm (k); khối 3A, 3B và 3C thí nghiệm thêm mô đun đàn hồi (E).

Sử dụng bãi đã thí nghiệm xong lần thứ nht. Mỗi khối đắp tiến hành trên một sân thí nghiệm, kích thước sân đầm có thể điều chnh tăng lên so với ln thứ nhất tùy thuộc vào s lượng lấy mẫu thí nghiệm nhưng nên nm trong phạm vi bãi thí nghiệm của lần thứ nhất. Trình tự thí nghiệm lần thứ hai như sau:

- Thí nghiệm cấp phối trước khi đm;

- Thí nghiệm đo lún trước và sau khi đầm;

- Thí nghiệm xác định mô đun đàn hồi (E) đối với các khối 3A, 3B và 3C;

- Thí nghiệm xác định cấp phối, dung trọng khô, độ rng sau khi đầm cho tt cả các khối đắp. Riêng khối 2A và 2B xác định thêm hệ số thấm.

- Thí nghiệm xác định tối ưu lượng nước tưi (N) và vận tốc di chuyển máy đầm (V) cho tất cả các khối đắp. Sử dụng kết quả đã có ở hai lần thí nghiệm ở trên để tiến hành thí nghiệm các ch tiêu này. Mỗi khối đắp tiến hành thí nghiệm tối thiểu trên 03 khoảnh đầm với lượng nước tưới và tốc độ di chuyển máy đầm khác nhau để lựa chọn kết quả tối ưu.

3) Phương pháp thí nghiệm xác định các chỉ tiêu:

- Xác định dung trọng khô và độ ẩm tốt nht của nền sân thí nghiệm theo TCVN 4202:2012;

- Xác định độ chặt của nền theo TCVN 8730:2012;

- Xác định thành phn hạt (cp phối) và các chỉ tiêu cơ lý của đá theo TCVN 4198:1995;

- Quy trình đổ nước thí nghiệm xác định hệ số thấm thực hiện theo TCVN 8723:2012;

- Thí nghiệm xác định mô đun đàn hồi (E) thực hiện theo tiêu chuẩn của ngành giao thông.

A.2.4. Tổng hợp kết qu

Sau khi thực hiện xong thí nghiệm lần thứ hai, tiến hành tổng hợp các kết quả thí nghiệm theo quy định ở mục A.1 đ áp dụng cho công tác đắp đập.



PHỤ LỤC B

(Quy định)

PHÂN CẤP CÔNG TRÌNH ĐẬP ĐÁ ĐỔ BẢN MẶT BÊ TÔNG

Cấp công trình đập

Đặc biệt

I

II

III

IV

Đập đắp trên loại đất nền có chiều cao, m:

- Nền đá

> 100

> 70 ¸ 100

> 25 ¸ 70

> 10 ¸ 25

10

- Nền đất cát, đất hòn thô, đất sét ở trạng thái cứng và nửa cứng

-

> 35 ¸ 75

> 15 ¸ 35

> 8 ¸ 15

8

- Nền là đất sét bão hòa nước ở trạng thái do

-

-

> 15 ¸ 25

> 5 ¸ 15

5

CHÚ THÍCH: Chiều cao đập là độ cao tính t mặt nền thp nht đặt bn chân đến đỉnh đập, đối với đp xây dựng trên mặt nền nghiêng có thể tính t cao trình của mặt nền ở v trí thp nht trên tim đp lên đến đỉnh đập.



MỤC LỤC

Lời nói đầu

1. Phạm vi áp dụng

2. Tài liệu viện dẫn

3. Thuật ngữ, đnh nghĩa và ký hiệu

4. Yêu cầu kỹ thuật chung

5. Đo đạc trưc, trong và sau khi thi công

6. Tổng mặt bng thi công

7. Dẫn dòng thi công

8. Công tác nn móng

9. Đắp đập

10. Thi công bản chân

11. Thi công bn mặt

12. Lắp đặt các thiết bị quan trắc trong quá trình thi công và vận hành

13. Giám sát, kim tra cht lượng thi công và nghiệm thu

14. Tiến độ và trình tự thi công

15. An toàn lao động

16. Tích nước và thử tải công tnh

17. Biện pháp xử lý những vn đ không đạt cht lượng trong quá trình thi công

Phụ lục A (Tham kho): Phương pháp thí nghiệm đầm nén hiện trưng

Phụ lục B (Quy định): Phân cp công trình đập đá đổ bản mặt bê tông

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN10775:2015
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN10775:2015
Cơ quan ban hành
Người ký***
Lĩnh vựcXây dựng
Ngày ban hành...
Ngày hiệu lực...
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
