Tiêu chuẩn quốc gia TCVN 10834:2015 về Móng cọc ống thép dạng cọc đơn dùng cho công trình cầu - Tiêu chuẩn thiết kế

TIÊU CHUẨN QUỐC GIA

TCVN 10834:2015

MÓNG CỌC ỐNG THÉP DẠNG CỌC ĐƠN DÙNG CHO CÔNG TRÌNH CẦU - TIÊU CHUẨN THIẾT KẾ

Steel pipe pile for bridge foundation - Design Specification

Lời nói đầu

TCVN 10834:2015 do Ban Kỹ thuật Tiêu chuẩn Bộ Giao thông Vận tải biên soạn, Bộ Giao thông Vận tải đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.



MÓNG CỌC ỐNG THÉP DẠNG CỌC ĐƠN DÙNG CHO CÔNG TRÌNH CẦU - TIÊU CHUẨN THIẾT KẾ

Steel pipe pile for bridge foundation - Design Specification

1. Phạm vi áp dụng

Tiêu chuẩn này được áp dụng cho thiết kế móng cọc ống thép (h mũi và có bịt mũi) dạng cọc đơn (bố trí các cọc đơn) cho công trình cầu đường bộ và đường sắt.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng Tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, b sung (nếu có).

TCVN 9245:2012, Cọc ống thép;

TCVN 9351-2012, Đt Xây dựng - Phương pháp Thí nghiệm Hiện trường - Thí nghiệm xuyên Tiêu chun;

TCVN 9352:2012, Đất Xây dựng - Phương pháp Thí nghiệm xuyên tĩnh;

TCVN 9393:2012, Cọc - Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục;

TCVN 9394:2012, Đóng và ép cọc thi công và nghiệm thu;

TCVN 9437:2012, Khoan thăm dò địa chất công trình;

TCVN 10304:2014, Móng cọc - Tiêu chuẩn thiết kế;

JRA 2012, Specification for Highway Bridges;

AASHTO LRFD Bridge 2012, Specification for Bridge Design;

ASTM D 4719, Standard Test Method for Prebored Pressuremeter Testing in Soils;

ASTM D 6635, Standard Test Method for Performing the Flat Plate Dilatometer,

ASTM D 1586, Standard Test Method Standard Penetration Test;

ASTM D 6066, Standard Practice Determining Normalized;

ASTM D 5092, Standard Practice Design Installation of Ground;

JGS 1531-2012, Pressuremeter Test for Index Evaluation of the Ground;

JIS A 1219, Method For Standard Penetration Test.

3. Thuật ngữ và định nghĩa

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau đây, ngoài ra cũng sử dụng các thuật ngữ và định nghĩa trong các tiêu chuẩn viện dẫn:

3.1. Cọc ống thép (Steel pipe pile): Các ống thép được sử dụng làm cọc trong các công trình xây dựng, giao thông; có đường kính lớn hơn 300 mm (Bảng 4 của TCVN 9245: 2012). Các loại cọc ống thép được phân loại dựa trên cấu tạo của mũi cọc, thân cọc và phương pháp thi công.

3.2. Móng cọc ống thép dạng đơn (distinct steel pipe piles foundation): Móng sử dụng các cọc ống thép riêng lẻ tạo thành nhóm cọc liên kết với bệ cọc

3.3. Cọc ống thép h mũi không có hiệu ứng bịt mũi cọc (Unplugged open-ended steel pipe pile): Cọc ng thép h cả đầu cọc và mũi cọc và được đóng vào trong đất. Sau khi cọc được đóng, cao độ của đất bên trong và bên ngoài cọc xấp xỉ bằng nhau.

3.4. Cọc ống thép h mũi có hiệu ứng bịt mũi cọc (Plugged open-ended steel pipe pile): Cọc ống thép h cả đầu cọc và mũi cọc và được đóng vào trong đất. Sau khi cọc được đóng, cao độ của đất bên trong thấp hơn cao độ của đất bên ngoài cọc. Trạng thái bịt mũi cọc được xác định dựa trên sự chênh lệch giữa cao độ của đất bên trong và bên ngoài cọc.

3.5. Cọc ống thép bịt mũi bằng thép tấm (Steel pipe pile closed with bottom plate): Bao gồm cọc ống thép và thép tấm hàn vào mũi của cọc ống thép. Tấm thép này phủ kín đầu dưới của ống sẽ xuyên sâu vào lớp đất chịu lực dưới mũi cọc. Bên trong cọc ống không có đất.

3.6. Hệ số phản lực nền hay hệ số nền (Subgrade reaction coefficient): Hệ số đặc trưng cho độ cứng của nền, bằng tỷ số giữa lực đơn vị và chuyển vị tương ứng. Hệ số phn lực nền phn ánh sức chịu tải và biến dạng của đất nền, thường được sử dụng trong mô hình hóa tương tác giữa móng và nền đất.

3.7. Độ cứng lò xo của cọc (Constant spring of pile): Hệ s đặc trưng cho tương tác giữa bệ móng, cọc và nền đất.

3.8. Môđun biến dạng của đất (Deformation modulus of soil): Đặc trưng biểu thị khả năng biến dạng của đất; là hệ s tỷ lệ giữa gia số ca áp lực thẳng đứng tác dụng lên tấm nén với gia số tương ứng của độ lún tấm nén, được quy ước lấy trong đoạn quan hệ tuyến tính.

4. Khảo sát phục vụ thiết kế

4.1. Các khảo sát cơ bản

Các khảo sát sau đây cần được thực hiện trong thiết kế và thi công móng cc ống thép:

- Khảo sát địa chất

- Khảo sát thủy văn

- Khảo sát các điều kiện xây dựng

Đối với khảo sát trong trường hợp cụ thể dưới các điều kiện sau đây, cần đặc biệt quan tâm thu thập các dữ liệu hiện trạng, địa lý, địa chất, môi trường:

- Đất yếu

- Đất có khả năng hóa lỏng khi động đất

- Khu vực núi

- Khu vực dễ bị sạt l

- Khu vực gần các công trình hiện hữu

4.2. Khảo sát địa chất

4.2.1. Tổng quan

Công tác khảo sát địa chất tuân theo TCVN 9437:2012 hoặc tương đương.

Công tác khảo sát địa chất phải được thực hiện để cung cấp các thông tin cần thiết cho việc thiết kế và thi công móng. Mức độ khảo sát được dựa trên điều kiện đất nền, kiểu kết cấu và các yêu cầu của dự án. Công tác khảo sát phải đm bảo để có thể làm rõ được bản chất của các lớp đất hoặc đá, các đặc trưng của đất hoặc đá, khả năng hóa lỏng, khả năng xói mòn và các điều kiện nước ngầm.

Thí nghiệm hiện trường và thí nghiệm trong phòng được coi trọng như nhau. Quy mô và mức độ chi tiết ca các thí nghiệm hiện trường và các thí nghiệm trong phòng phụ thuộc vào các yếu tố: đặc trưng dự án, địa hình, địa chất, môi trường, ứng dụng, thời gian thực hiện...

Khi khảo sát địa chất cần xem xét tới các yếu tố ảnh hưng chính như: Mục đích của việc xây dựng công trình, điều kiện địa chất, điều kiện thủy văn, kỹ thuật thiết kế, công nghệ và phương pháp thi công, thời gian thiết kế và xây dựng, các yêu cầu an toàn cho môi trường và các công trình xung quanh, dự toán, khả năng rủi ro; kinh nghiệm vận hành, thiết kế và xây dựng.

4.2.2. Thí nghiệm trong phòng

4.2.2.1. Tổng quan

Các thí nghiệm trong phòng thí nghiệm được tiến hành theo các Tiêu chuẩn được ghi trong thư mục tài liệu tham khảo hoặc các Tiêu chuẩn do Chủ đầu tư quy định.

Mục đích của thí nghiệm trong phòng là b sung các thông tin khảo sát cho các thí nghiệm hiện trường để phục vụ cho việc phân loại đất, xác định chỉ số ca đất trên tính chất của đất, mật độ, cường độ và cường độ nén.

4.2.2.2. Các thông số đặc tính cơ lý của đất phục vụ thiết kế

Các đặc trưng cơ bản của đất sẽ được xác định từ kết quả khảo sát hiện trường và các thí nghiệm trong phòng thí nghiệm, tùy theo yêu cầu của chủ đầu tư có thể bao gồm:

• Phân loại đất (đối với tất cả các loại đất);

• Phân bố thành phần hạt (đất không dính), trọng lượng riêng;

• Hàm lượng hạt mịn (đất hỗn hợp bao gồm đất thô và hạt mịn);

• Độ ẩm tự nhiên (chủ yếu là đt hạt mịn), hàm lượng nước;

• Giới hạn Atterberg (đất hạt mịn);

• Hàm lượng hữu cơ (đất hạt mịn);

• Chi tiết có thể tham khảo phụ lục A và tài liệu tham khảo.

4.2.3. Thí nghiệm hiện trường

4.2.3.1. Tng quan

Các thí nghiệm hiện trường được tiến hành theo các tiêu chuẩn được ghi trong thư mục tài liệu tham khảo hoặc các tiêu chuẩn do ch đầu tư quy định.

4.2.3.2. Thu thập và kiểm tra các tài liệu địa kỹ thuật hiện có

Trước khi tiến hành công tác khảo sát hiện trường, cần phải kiểm tra hồ sơ địa kỹ thuật với các thông tin dữ liệu liên quan đến: hiện trạng khu vực dự án, các kết cấu hiện hữu, điều kiện địa kỹ thuật ... Các thông tin có thể bao gồm:

• Các bản đồ địa hình, bn đồ địa chất, hình ảnh chụp từ trên không, mặt bằng xây dựng và các số liệu điều tra ...;

• Các dữ liệu địa chất, đặc điểm xói mòn, hiện tượng lún trượt đất trong khu vực lân cận ...;

• Các báo cáo địa chất có sẵn tại khu vực dựng các và các khu vực lân cận ...;

• Các dữ liệu về các công trình hiện có (nếu có, bao gồm cả tường neo trong đất hoặc các hệ thống tương tự ...) trong khu vực;

• Dữ liệu về độ cao mực nước, mực nước ngầm (nếu có) ... trong khu vực của dự án;

• Các dữ liệu địa chấn, chẳng hạn như: sự thay đổi ca mặt đất, hóa lỏng và mức độ khuếch đại khi động đất xảy ra tại khu vực xây dựng...

Khi đánh giá độ chính xác và hiệu quả ca các thông tin này cho dự án mới, cần phải hết sức thận trọng. Đồng thời cũng phải cẩn thận khi ngoại suy các điều kiện địa chất nếu móng cọc ống thép được xây dựng trong khu vực cách vị trí khảo sát một khoảng cách nhất định.

4.2.3.3. Các thí nghiệm hiện trường

Khảo sát hiện trường bao gồm cả kiểm tra, thí nghiệm trực quan tại chỗ và thu thập các dữ liệu liên quan về các đặc tính của khu vực này có thể ảnh hưng đến công việc thiết kế, xây dựng và bảo trì (nếu cần thiết) của công trình sẽ xây dựng.

1) Thí nghiệm xuyên tiêu chun (SPT)

Tiến hành theo TCVN 9351-2012 hoặc tương đương (ASTM D 1586, ASTM D 6066, JIS A 1219).

Trong trường hợp không có đầy đủ số liệu từ thí nghiệm trong phòng có thể xác định góc ma sát trong (j) và lực dính (c) theo các công thức sau đây hoặc tham khảo phụ lục A.

(1) Công thức 1 (JRA)

Góc ma sát trong của cát (j) có thể xác định thông qua giá trị SPT theo công thức sau:

j=4,8logN1+21

              (1)

Lực dính ca đất sét (c) có thể xác định trực tiếp từ các thí nghiệm trong phòng trên các mẫu không bị phá hoại hoặc tham khảo công thức sau:

c=6N đến 10N (kN/m2)                           (2)

(2) Công thức 2 (AASHTO LRFD-2012)

Góc ma sát trong thoát nước có thể xác định như sau:

Bảng 1. Quan hệ giá trị SPT Nl60 và góc ma sát trong thoát nước của cát (Bowles, 1977)

Nl60

ff

<>

25-30

4

27-32

10

30-35

30

35-40

50

38-43

Trong đó

Nl60 = CNN60 (số búa/300mm)

Nl = CNN : (số búa/300mm)

CN = [0.77log10(1.92/s'v)], CN 2.0

s'v : ứng suất pháp hữu hiệu (MPa)

N: số búa SPT chưa hiệu chnh (búa/300mm)

N60 = (ER/60%)N: số búa SPT hiệu chỉnh theo búa đóng (búa/300mm)

ER: hiệu suất búa thể hiện như phần trăm của lý thuyết năng lượng rơi tự do phân phối bi hệ thống búa thực tế sử dụng (60% cho thả búa thông thường sử dụng cáp và đầu mèo, 80% cho búa tự động)

2) Thí nghiệm xuyên côn (CPT)

Tiến hành theo TCVN 9352:2012 hoặc tương đương (ASTM D 5778, JIS A 1220).

3) Thí nghiệm cắt cánh hiện trường (VST)

Tiến hành theo ASTM D 2573 hoặc JIS 1411.

4) Thí nghiệm nén ngang trong lỗ khoan (PMT và DMT)

Thí nghiệm nén ngang trong lỗ khoan (PMT) và thí nghiệm nén ngang kết hợp xuyên liên tục trong lỗ khoan (DMT) được sử dụng không nhiều. Tiến hành theo ASTM D 4719, ASTM D 6635 hoặc JGS 1531. Từ kết quả DMT có thể xác định các thông số địa kỹ thuật của đất hoặc nội suy các chỉ s thí nghiệm khác.

5) Các kỹ thuật kiểm tra lỗ khoan

Tiến hành theo ASTM D 4700 hoặc tương đương.

6) Khảo sát địa tầng

Khi đã có đủ thông tin từ các lỗ khoan và từ các thí nghiệm hiện trường, có thể tiến hành khảo sát địa tầng để biết được tất c các biến đổi địa chất có ảnh hưng tới việc thiết kế và xây dựng móng cọc ống thép.

4.2.4. Nước ngầm

Hiện tượng nước ngầm ở trong đất có thể có những ảnh hưng khác nhau tới việc thiết kế và công năng làm việc lâu dài ca móng cọc ống thép. Vì vậy, cần khảo sát để phát hiện sự tồn tại và cao độ mực nước ngầm tại vị trí xây dựng.

Nước ngầm cần được đánh giá ngay từ khi khảo sát hiện trường bằng các lỗ khoan thăm dò và sau khi khoan phải quan trắc ít nhất là 24 giờ. Các thiết bị đo áp lực nước lỗ rỗng (Piezometer) hoặc các giếng quan sát phải được lắp đặt và quan trắc trong các chu kỳ thời tiết khác nhau. Khi nước ngầm chứa trong nhiều tầng ngậm nước được tách biệt bởi các lớp không thm, có thể đặt các piezometer tại các cao trình khác nhau đ ghi lại cột áp trong mỗi tầng chứa nước. Có thể tham khảo ASTM D 5092.

Việc thí nghiệm cần được thực hiện với tất c các yếu tố nước ngầm bên dưới kết cấu, như mực nước ngầm, điều kiện tự chy và các mạch nước ngầm sâu. Các thí nghiệm tại hiện trường sẽ hữu ích trong việc đánh giá chuyển động nước ngầm. Điều kiện tự chảy hoặc các trường hợp áp lực nước lỗ rỗng dư thừa cũng nên được xem xét vì chúng có xu hướng làm giảm khả năng chịu tải của đt. Một phân tích trọng lượng có hiệu là phương pháp tt nhất để tính toán khả năng chịu lực của cọc. Đối với việc thiết kế các móng cọc phi xét mực nước ngầm cao nhất phù hợp với trường hợp xu nhất trong phân tích khả năng chịu lực ca cọc. Tuy nhiên, việc hạ thấp đáng kể mực nước ngầm trong quá trình xây dựng có thể là nguyên nhân tạo nên những vấn đề khi hạ cọc và khai thác bi việc gây ra sự nén lún hoặc cố kết.

Ảnh hưng ca nước ngầm và lực đẩy nổi danh định sẽ được xác định bằng cách sử dụng mực nước ngầm phù hợp với những điều kiện đã s dụng đ tính toán ứng suất hiệu quả dọc theo thân cọc và đầu cọc. Hiệu quả của áp lực thủy tĩnh sẽ được xem xét trong thiết kế.

Nước ngầm có thể có ảnh hưng đáng kể đến đất nền, với một số loại đất sét nước ngầm có thể làm tăng thể tích của đất. Khi độ ẩm tăng, độ dẻo của đất sét tăng có th dẫn đến sự sụt trượt.

4.3. Xói cầu

Khảo sát các điều kiện xói cầu cần được thực hiện với các điều kiện thiết kế sau:

+ Lũ thiết kế xói: Vật liệu đáy sông trong lăng thể xói phía trên đường xói chung được giả định là đã được chuyển đi trong các điều kiện thiết kế. Lũ thiết kế do mưa kèm triều dâng hoặc lũ hỗn hợp thường nghiêm trọng hơn là lũ 100 năm hoặc lũ tràn với chu kỳ tái xuất hiện nh hơn. Các trạng thái giới hạn cường độ và trạng thái giới sử dụng phải áp dụng cho điều kiện này.

+ Lũ kiểm tra xói: ổn định móng cầu phải được nghiên cứu đối với các điều kiện xói gây ra do lũ dâng đột xuất vì bão mưa kèm triều dâng, hoặc lũ hỗn hợp không vượt quá lũ 500 năm hoặc lũ tràn với chu kỳ tái xuất hiện nhỏ hơn. Dự trữ vượt quá yêu cầu về ổn định trong điều kiện này là không cần thiết. Phải áp dụng trạng thái giới hạn đặc biệt cho điều kiện này.

Nếu điều kiện tại chỗ do tích rác và dềnh nước gần nơi hợp lưu đòi hi phải dùng lũ sự cố lớn hơn thay cho lũ thiết kế xói hoặc lũ kiểm tra xói thì người thiết kế có thể dùng lũ sự cố đó.

Bệ móng nên được thiết kế với đnh bệ thấp hơn mức xói chung tính toán để giảm thiểu tr ngại cho dòng lũ và tránh dẫn đến xói cục bộ.

Tại những nơi mà bắt buộc phải bố trí đỉnh bệ cọc ở cao hơn đáy sông cần chú ý xét đến xói tiềm tàng.

Khi dùng trụ chống va hoặc hệ thống bảo vệ trụ khác thì trong thiết kế cần xét đến ảnh hưng của chúng đến xói trụ cầu và sự tích rác.

n định của mố trong vùng có dòng chảy xoáy cần được nghiên cứu kỹ và mái dốc nền đắp nhô ra phải được bảo vệ với các biện pháp chống xói phù hợp.

4.4. Khảo sát các điều kiện xây dựng

Khảo sát điều kiện xây dựng là thu thập các thông tin về vị trí được đề xuất đặt móng. Cần phải khảo sát các điều kiện trên mặt đất ảnh hưng tới điều kiện và vị trí đặt móng như địa hình, các công trình hiện hữu, các di tích lịch sử hay cnh quan thiên nhiên... Cũng cần phải xem xét các điều kiện tự nhiên như vùng đầm lầy hoặc các khu vực sụt l đất. Nếu cần thiết phải khảo sát môi trường xung quanh và công trường thi công. Hiện trạng ca khu vực xây dựng được thể hiện trên bình đồ hiện trạng và các hình ảnh.

5. Nguyên tắc thiết kế

5.1. Nguyên lý thiết kế

Móng cọc ống thép phải được thiết kế theo các trạng thái giới hạn quy định để đạt được các mục tiêu thi công được, an toàn và sử dụng được, có xét đến các vấn đề khả năng dễ kiểm tra, tính kinh tế.

Bất kể dùng phương pháp phân tích kết cấu nào thì luôn luôn cần được thỏa mãn với mọi ứng lực và các tổ hợp được ghi rõ ca chúng.

Mỗi cấu kiện và liên kết phải thỏa mãn bất phương trình (3) với mỗi trạng thái giới hạn, trừ khi có các quy định khác. Đối với các trạng thái giới hạn sử dụng và trạng thái giới hạn đặc biệt, hệ số sức kháng được lấy bằng 1,0. Mọi trạng thái giới hạn được coi trọng như nhau.

ågiQijRn                                (3)

Trong đó:

gi: hệ số tải trọng - hệ số nhân dựa trên thống kê dùng cho hiệu ứng lực;

j: hệ số sức kháng - hệ số dựa trên thống kê dùng cho sức kháng danh định;

Qi: Hiệu ứng lực

Rn: Sức kháng danh định

Rr: Sức kháng tính toán: Rn = jRn

5.2. Phân tích kết cấu

5.2.1. Tổng quát

Có thể sử dụng bất cứ phương pháp phân tích kết cấu nào thỏa mãn các yêu cầu về điều kiện cân bằng và tính tương hợp và sử dụng được mối liên hệ ứng suất - biến dạng cho loại vật liệu đang xét, chúng bao gồm các phương pháp sau và danh sách này còn có thể m rộng hơn nữa:

• Phương pháp mô hình hệ khung,

• Phương pháp chuyển vị và phương pháp lực c điển,

• Phương pháp phần tử hữu hạn.

Người thiết kế được sử dụng các chương trình máy tính để dễ phân tích kết cấu và giải trình cũng như sử dụng các kết quả.

Trong tài liệu tính toán và báo cáo thiết kế cần chỉ rõ tên, phiên bản và ngày phần mềm được đưa vào sử dụng.

Các mô hình toán học phải bao gồm tải trọng, đặc trưng hình học và tính năng vật liệu của kết cu, và khi thấy thích hợp, cả những đặc trưng ứng xử ca móng. Trong việc lựa chọn mô hình, phải dựa vào các trạng thái giới hạn đang xét, định lượng, hiệu ứng lực đang xét và độ chính xác yêu cầu.

Phải đưa cách thể hiện thích hợp về đất và/hoặc đá làm móng cầu vào trong mô hình toán học của nền móng.

Kết cấu móng cọc được sử dụng trong công trình cầu có cấu tạo bao gồm nhóm cọc và bệ móng. Ti trọng tác dụng lên kết cấu trên sẽ truyền xuống nhóm cọc thông qua bệ móng. Chuyển vị theo phương ngang, phương đứng và phn lực của mỗi cọc có thể được tính toán bằng cách sử dụng mô hình phân tích hệ khung với các hệ số phản lực nền hoặc phương pháp chuyển vị với các hệ số đàn hồi.

Khi thiết kế về động đất, phải xét đến sự chuyển động tổng thể và sự hóa lỏng ca đất (nếu có).

5.2.2. Phương pháp mô hình hệ khung

Mô hình hệ khung sử dụng hệ số phản lực nền được thiết lập theo chiều sâu (có thể sử dụng các phần mềm phân tích kết cấu theo phương pháp phần t hữu hạn) thể hiện trong hình 1.

Các hệ số phản lực nền (kH, kV, CS) sử dụng trong mô hình hệ khung được trình bày trong mục 8.

Hình 1. Mô hình phân tích hệ khung

5.2.3. Phương pháp chuyển vị

Tính toán móng cọc dựa trên phương pháp chuyển vị (phương pháp phân tích đàn hồi), có xem xét đến chuyển vị của bệ móng, bao gồm chuyển vị theo phương thẳng đứng, phương ngang và góc quay. Giả định rằng bệ móng là cứng tuyệt đối, có thể sử dụng mô hình phân tích Hình 2, đặc điểm biến dạng của mỗi cọc được thay thế bằng một hệ lò xo tại đầu cọc có giá trị tương đương và bệ móng được mô hình hóa như một khối cứng trên nhiều gối lò xo đại diện cho một nhóm cọc.

Phương pháp chuyn vị sử dụng các hệ số đàn hồi (KV, K1, K2, K3, K4) theo phương ngang và phương đứng tại đầu cọc như trong hình 2 sẽ trình bày trong mục 9.

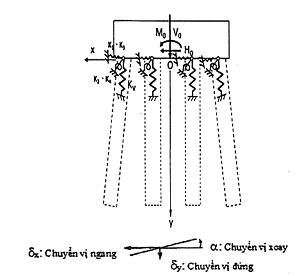

Hình 2. Mô hình phương pháp chuyển vị

Chi tiết phương pháp chuyển vị có thể tham khảo Phụ lục B.

6. Tải trọng và phân bố tải trọng

6.1. Tải trọng

Gồm các tải trọng và lực thường xuyên và nhất thời theo quy định ca Tiêu chuẩn thiết kế cầu hiện hành. Việc bố trí móng cọc phải được thiết kế sao cho có hiệu quả nhất đối với các tải trọng này.

6.2. Phân bố tải trọng

Tải trọng phân bố lên cọc cần được xem xét dựa trên độ cứng của bệ cọc, liên kết tại đầu cọc và mũi cọc. Trong thực tế cọc chịu tác dụng đồng thời của lực dọc, lực ngang, mô men. Khi thiết kế có thể sử dụng các phần mềm để tính toán. Trong trường hợp tính toán sơ bộ có thể sử dụng giả thiết cọc là cứng, liên kết khớp đầu cọc và mũi cọc, cọc chỉ chịu tác dụng của lực dọc trục.

7. Vật liệu

Các yêu cầu về cấp vật liệu, thành phần hóa học, đặc tính cơ học của cọc ống thép tuân theo tiêu chuẩn TCVN 9245: 2012 hoặc tương đương.

8. Hệ số phản lực nền

8.1. Tổng quát

Về nguyên tắc, hệ số phản lực nền có thể được xác định bằng cách sử dụng mô đun biến dạng thu được từ kết quả khảo sát và sự phân bố bề rộng tải trọng của móng. Đây là hệ s cần thiết trong thiết kế để tìm ra chuyển vị và phản lực của móng, do đó hệ số này cần phải được xác định dựa trên các kết quả khảo sát và thí nghiệm.

Hệ số phản lực nền dùng đ tính toán độ cứng lò xo theo phương ngang và phương đứng cho mô hình hệ khung (Mục 5.2) và sử dụng cho tính toán hệ số đàn hồi (Mục 9) cho phương pháp chuyển vị (Mục 5.3).

Hệ số phn lực nền k được định nghĩa như sau:

                                     (4)

Trong đó:

k: Hệ số nền (hệ số phản lực nền) (kN/m3)

P: Phản lực nền trên một đơn vị diện tích (kN/m2)

S: Chuyển vị (m)

Đất không phải là môi trường đàn hồi mà có mật độ và nén theo chiều sâu, đường cong quan hệ biến dạng - phản lực có dạng phi tuyến được thể hiện trong hình 3. Hệ số nền thay đổi theo chuyển vị, đồ thị này xác định t số giữa phn lực nền trên một đơn vị diện tích và chuyển vị.

Hình 3. Hệ số phản lực nền

Trong tính toán hệ số phản lực nền có thể được xác định như là hàm của mô đun biến dạng của nền đất. Mô đun biến dạng của nền là giá trị vật lý phụ thuộc vào độ lớn của biến dạng xảy ra trong nền đất do ti trọng truyền xuống từ móng, ứng suất trong đất và thời gian gia ti. Do đó, giá trị của hệ số phản lực nền cũng thay đổi theo các yếu t này. Bên cạnh đó hệ số phản lực nền bị ảnh hưởng bi các biến thể của tính chất vật lý của đất theo chiều sâu và sự khác biệt trong điều kiện gia tải lên kết cấu trong điều kiện thí nghiệm và điều kiện thực tế và nó là ứng x khá phức tạp.

Hệ số phản lực nền được trình bày đây được định nghĩa trong trạng thái khi tải trọng móng tác dụng lên nền đất được gi định là tĩnh. Nó được sử dụng trong trường hợp thiết kế cho cọc dưới điều kiện bình thường và tính toán thiết kế tĩnh trường hợp động đất.

8.2. Hệ số phản lực nền theo phương đứng

Hệ số phản lực nền theo phương đứng xác định theo công thức 5:

                                 (5)

Trong đó:

kV: Hệ số phản lực nền theo phương đứng (kN/m3)

kV0: Hệ số phản lực nền theo phương đứng (kN/m3) tương đương với giá trị của thí nghiệm gia tải lên bàn nén đường kính 0,3m (tham khảo TCVN 9354:2012), có thể được xác định từ mô đun biến dạng của nền xác định được từ thí nghiệm hay từ khảo sát địa chất theo công thức (6)

                                                            (6)

BV: Bề rộng chịu tải của cọc (m), BV = D

E0: Mô đun biến dạng của nền đất được đo tại vị trí thiết kế, hoặc có thể xác định theo các phương pháp trong bảng 2 (kN/m2)

a: Hệ số, lấy theo bảng 2

AV: Diện tích chịu tải theo phương thẳng đứng (m2)

D: Đường kính cọc (m)

Bảng 2. Mô đun biến dạng của đất Eoa

Phương pháp xác định mô đun biến dạng Eo (kN/m2)

a

TTGH Cường độ và Sử dụng

Trạng thái giới hạn đặc biệt

Mô đun biến dạng xác định được bằng ½ giá trị thu được từ đường cong lặp của thí nghiệm gia tải lên bàn nén hình tròn đường kính 0,3m.

1

2

Mô đun biến dạng xác định từ thí nghiệm gia tải theo phương ngang trong hố khoan.

4

8

Mô đun biến dạng xác định từ thí nghiệm nén 1 trục hay 3 trục mẫu thí nghiệm.

4

8

Mô đun biến dạng xác định dựa trên giá trị N của thí nghiệm xuyên tiêu chuẩn Eo=2800N

1

2

8.3. Hệ số nền theo phương ngang

Hệ số nền theo phương ngang xác định theo công thức (7)

                                  (7)

Với:

kH: Hệ số phản lực nền theo phương ngang (kN/m3)

kH0: Hệ số phản lực nền theo phương ngang (kN/m3) tương đương với giá trị của thí nghiệm gia tải lên bàn nén đường kính 0,3m (tham khảo TCVN 9354:2012), có thể được xác định từ mô đun biến dạng của nền xác định được từ thí nghiệm hay từ khảo sát địa chất theo công thức (8)

                                    (8)

BH: Bề rộng chịu tải quy ước của móng (m), xác định theo công thức:

                             (9)

Eo: Mô đun biến dạng của nền đất được đo tại vị trí thiết kế, hoặc có thể xác định theo các phương pháp trong bng 2 (kN/m2)

a: Hệ số, lấy theo bảng 2

D: Đường kính của cọc (m)

b: Hệ số đặc tính của cọc  (m-1)

El: Độ cứng chống uốn của tiết diện cọc (kNm2)

8.4. Hệ số trượt CS

Hệ số trượt thành bên của cọc CS được định nghĩa là độ dốc đường cát tuyến của đường cong của ma sát thành cọc - độ lún như trong hình 4.

Hệ số trượt CS có thể được ước tính theo các phương pháp sau:

a) Công thức (1) [Viện nghiên cứu kỹ thuật Xây dựng Nhật Bản]:

CS có thể xác định từ giá trị SPT theo công thức:

                                              (10)

Hình 4. Định nghĩa hệ số trượt CS

b) Công thức (2) [Okahar]

+ Với cọc đóng trong đất rời: CS = 360N

+ Với cọc đóng trong đất dính: CS = 580N

c) Công thức (3) [Fujita]

                         (11)

Với Le là độ xuyên sâu của cọc (m)

c) Công thức (4) [Sato]

Sato đã giả thiết rằng KV có thể thu được dựa trên thí nghiệm thử ti của cọc ống thép m mũi và CS có thể thu được từ công thức (12) và hình 5.

CS = 3.000 - 10.000 (kN/m3)                     (12)

Hình 5. Phạm vi phân phối của CS

9. Hệ số đàn hồi (độ cứng lò xo) của cọc

9.1. Tổng quát

Hệ số đàn hồi của cọc được sử dụng tính toán chuyển vị của móng và phản lực của cọc theo “phương pháp chuyển vị” đã trình bày trọng mục 5.3.

Hệ số đàn hồi (hay độ cứng lò xo) được tính toán cho các trạng thái giới hạn khác nhau, bao gồm lò xo theo hướng dọc trục cọc (KV) và các lò xo theo hướng vuông góc với trục cọc (K1, K2, K3, K4) như thể hiện trong hình 2 mục 5.3.

9.2. Hệ số đàn hồi của cọc theo hướng dọc trục

9.2.1. Tng quát

Hệ số đàn hồi của cọc theo hướng dọc trục KV có thể được ước tính được bằng cách s dụng ba phương pháp sau đây:

[1] Phương pháp sử dụng đường cong tải trọng - độ lún trong thí nghiệm thử tải thẳng đứng của cọc

[2] Phương pháp sử dụng các kết qu thí nghiệm th tải thẳng đứng của cọc trong quá khứ

[3] Phương pháp sử dụng các kết quả khảo sát địa chất

Trong đó, phương pháp [1] được đánh giá là chính xác nhất, phương pháp [2] có thể chấp nhận được, phương pháp [3] liên quan đến hệ số phản lực nền phụ thuộc rất nhiều vào khảo sát địa chất.

9.2.2. Phương pháp ước tính s dụng đường cong tải trọng - độ lún trong thí nghiệm th tải thẳng đứng của cọc

Độ cứng lò xo của đầu cọc KV (kN / m) được định nghĩa là P0/S0, nó cho thấy độ lún phi tuyến, như được hiển thị trong Hình 6. Vì vậy, cần thiết phải xác định được độ lún đ sử dụng cho phương pháp chuyển vị dựa trên phân tích tuyến tính.

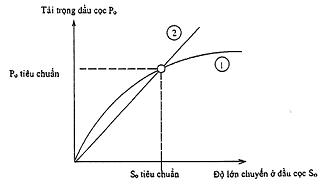

Hình 6. Đường cong tải trọng - độ lún đầu cọc

Độ lún tiêu chuẩn có thể được giả định là 10mm cho cả tính toán hệ số nền theo phương đứng và theo phương ngang hoặc lựa chọn phù hợp với đường kính, chiều dài cọc và phương pháp thi công. Việc đánh giá sự an toàn của kết cấu có thể thông qua các trạng thái giới hạn, cọc được mô hình hóa thành các hệ lò xo thông qua hệ s đàn hồi. Do đó, giới hạn chy trên đường cong P0-S0 có thể được xem như giá trị tiêu chuẩn, độ cứng lò xo dọc trục của cọc KV được định nghĩa là độ nghiêng của cát tuyết tại độ lún Sy.

9.2.3. Phương pháp ước tính s dụng kết quả thử tải thng đứng của cọc trong quá khứ

Các phương pháp ước tính dựa trên kết quả thử tải trong quá khứ dựa trên kết qu tổng hợp mối quan hệ giữa KV với t lệ xuyên sâu L/D (chiều dài cọc/ đường kính cọc) tùy theo phương pháp thi công. Theo phương pháp này dựa trên đường cong P0 - S0 từ kết quả thử tải sẽ xác định được KV chính bằng độ dốc đường cát tuyến tại giới hạn chảy, tổng hợp các giá trị KV thu được trong các thí nghiệm thử tải khác nhau, sẽ tính ra được hệ số a trong công thức (13)

Hệ số đàn hồi theo phương dọc trục KV của cọc xác định theo công thức (13):

                                      (13)

Trong đó:

KV: Hệ số đàn hồi dọc trục của cọc (kN/m)

Ap: Tiết diện thực của cọc (m2)

Ep: Mô đun đàn hồi của vật liệu của thân cọc (kN/m2)

L: Chiều dài cọc (m)

a: Hệ số được xác định theo tỷ lệ xuyên sâu (L/D) của phương pháp thi công, được xác định như sau:

+ Thi công cọc bằng búa đóng a = 0,014 (L/D) + 0,72                 (14)

+ Thi công cọc bằng búa rung a = 0,017 (L/D) - 0,014                 (15)

Các dữ liệu trong công thức (13, 14) được dựa trên L/D ≥ 10, do đó công thức (13) chỉ nên áp dụng cho các cọc có L/D ≥ 10. Với các cọc có L/D 10 cần tham khảo các kết quả thử tải trong điều kiện tương tự v.v.

9.2.4. Phương pháp ước tính dựa trên kết quả khảo sát địa chất

Giả sử cọc là một thể đàn hồi có lò xo thành bên và ở mũi cọc, hệ số đàn hồi KV(kN/m2) có thể thu được từ hệ số phản lực nền theo phương đứng kV (kN/m3) ở mũi cọc và hệ số trượt CS (kN/m3) mặt ngoài của cọc.

Khi lực dọc trục tác dụng lên đầu cọc như trong Hình 7, hệ số trượt thành bên của cọc được giả định không đổi theo chiều sâu, dựa trên điều kiện cân bằng lực của các phân tố và các điều kiện liên tục của chuyển vị ứng suất, công thức cơ bản cho sự chuyển vị của cọc được thể hiện như trong công thức (16):

                                            (16)

Trong đó:

v: Chuyển vị dọc trục của cọc tại độ sâu X (m)

U: Chu vi của cọc (m)

Hình 7. ng suất và chuyển vị của cọc chịu lực dọc23)

 Cách giải cho công thức (16) được thể hiện trong công thức (17).

v=Aeax + Be-ax                           (17)

Trong đó:

Lực dọc trục của cọc thu được qua công thức (18)

                                   (18)

Công thức (19) cho các hằng số tích hợp A và B thu được bằng cách giải công thức (17) và công thức (18), sử dụng các điều kiện biên tại các đầu cọc và mũi cọc.

Tại điểm này, các điều kiện biên là N=PN tại x=0 và N=kv.Ai.v(x=L) tại x=L.

                             (19)



Công thức (16) thu được dựa trên Kv=PN/v(x=L).

APEP/L là độ cứng lò xo chỉ do sự biến dạng đàn hồi trong công thức (16) và KV thu được bằng cách nhân với hệ số đàn hồi của a mặt đất. Hệ s a thu được từ công thức (20).

                             (20)

Trong đó:

                               (21)

                          (22)

Ai: Diện tích khép kín đầu cọc (m2)

U: Chu vi của cọc (m)

kV: Hệ số phn lực nền thẳng đứng ở mũi cọc (kN/m3)

CS: Hệ số trượt của cọc với bề mặt bên ngoài của nền đất (kN/m3)

Bảng 3 chỉ ra một số giá trị của a khi CS hoặc kV là giá trị đặc biệt

Bảng 3. a đối với CS, kV đặc biệt

Cs

kv

a

0

kv

g/(1+g)

0

¥

1

Cs

0

l.tanh l

Cs

¥

l / tanh l

a có xu hướng lớn hơn 1 khi chiều dài (trong đất) của cọc lớn và nh hơn 1 khi chiều dài (trong đất) của cọc nh.

Khi chiều dài (trong đất) của cọc lớn (l > 2), giả định rằng tanhl (> 0,964) → 1, a l, kết quả là, công thức (16) tr thành công thức (23) với giả thiết kV không liên quan đến chất lượng của đất tại đầu cọc hoặc chiều dài của cọc.

                    (23)

Khi xét đến độ dẻo của nền đất liên quan đến CS hoặc khi độ cứng mặt cắt của cọc không phải là hằng số theo chiều sâu hoặc ngay cả trong trường hợp cọc được dự đoán, các phương pháp thu được KV được khuyến cáo.

KV có thể thu được từ công thức (16) hoặc công thức (23), bằng cách xác định CS hoặc kV dựa trên kết quả thí nghiệm địa chất. Trong trường hợp tỷ lệ xuyên sâu của cọc (L/D) lớn hơn hoặc bằng 10, hệ số a được xác định theo công thức (17) hoặc (18). Tuy nhiên, trong trường hợp L/D 10, có thể tham khảo cách xác định kV trong mục 8.2, cách xác định CS theo mục 8.4.

9.3. Hệ số đàn hồi theo phương vuông góc với trục của cọc

Hệ số đàn hồi theo phương vuông góc với trục của cọc có thể được xác định dựa trên lý thuyết dầm trên nền đàn hồi sử dụng hệ số phản lực nền theo phương ngang.

Các hệ số đàn hồi K1, K2, K3, K4 được định nghĩa như sau:

K1, K3: Lực hướng tâm (kN/m) và mô men uốn (kNm/m) khi dịch chuyển đầu cọc một đơn vị trong khi vẫn giữ cho nó xoay.

K3, K4: Lực hướng tâm (kN/rad) và mô men uốn (kNm/rad) khi xoay đầu cọc một đơn vị trong khi vẫn giữ cho nó di chuyển theo phương hướng tâm.

9.3.1. Cọc có chiều dài bán vô hạn (bLe≥3).

Với giả thiết hệ số phản lực nền theo phương ngang không phụ thuộc vào độ sâu và chiều dài xuyên sâu của cọc là đủ dài, hệ số đàn hồi có thể được tính theo công thức trong bảng 4.

Bảng 4. Độ cứng lò xo của cọc có chiều dài bán vô hạn



Liên kết cứng đầu cọc

Liên kết khớp đầu cọc

h # 0

h=0

h # 0

h=0

K1

4Elb3

2Elb3

K2, K3

2Elb2

0

0

K4

2EIb

0

0

Trong đó:

b: Hệ số đặc tính của cọc (m-1)

kH: Hệ số phản lực nền theo phương ngang (kN/m3)

D: Đường kính của cọc (m)

El: Độ cứng chng uốn của tiết diện cọc (kNm2)

h: Chiều dài tự do của cọc (chiều dài của cọc trên mặt đất) (m)

9.3.2. Cọc có chiều dài hữu hạn (1 ≤ bLe ≤ 3).

Dịch chuyển hướng tâm và lực cắt của của cọc với cọc có chiều dài hữu hạn là điều kiện cần thiết khi xem xét điều kiện khả năng chịu tải của mũi cọc. Tuy nhiên nếu mũi cọc được đặt vào lớp đất chịu lực có chất lượng tốt tới độ sâu tương đương với đường kính cọc, có thể coi như liên kết khớp ở mũi cọc.

Nếu giả thiết hệ số phản lực nền theo phương ngang (kH) không đổi theo chiều sâu, phương pháp chuyển vị có thể được tính bằng cách sử dụng các giá trị K1f1, K2f2, K3f3, K4f4 thu được khi nhân các hệ số đàn hồi K1, K2, K3, K4 với hệ số điều chnh fi.

Hệ số điều chỉnh fi là hàm của bLe và bh và giá trị của chúng được thể hiện trong hình 8. Các giá trị trong Bảng 5 áp dụng cho phạm vi 1 ≤ bLe ≤ 3.

Bảng 5. Độ cứng lò xo của cọc có chiều dài hữu hạn



Cọc có chiều dài hữu hạn (1 ≤ bLe ≤ 3)

Cọc có chiều dài bán vô hạn (bLe ≤ 3)

Điều kiện của mũi cọc

Tự do (f)

Khớp (h)

Ngàm (c)



Hình vẽ minh họa

Hệ số đàn hồi

K1f1f

K1f1h

K1f1c

K1



K2f2f

K2f2h

K2f2c

K2



K3f3f

K3f3h

K3f3c

K3



K4f4f

K4f4h

K4f4c

K4

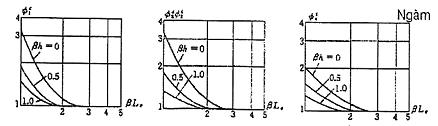

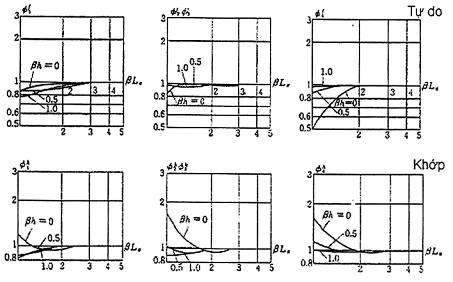

Hình 8. Hệ số điều chnh fi

10. Thiết kế kết cấu móng cọc ống thép

10.1. Tổng quan

10.1.1. Kích thước của cọc ống thép

Cọc ống thép phải phù hợp với tiêu chuẩn TCVN 9245 : 2012.

(1) Cọc ống thép khác với các quy định tại điều này có thể được sử dụng khi được kiểm chứng bằng cách thực hiện các thí nghiệm cần thiết và chúng có các khả năng tương đương hoặc cao hơn các quy định trong điều khoản. Việc xác định chiều dài cọc xét tới phương pháp vận chuyển, khả năng của máy móc thi công, số lượng mối hàn ghép và các vấn đề tương tự khác là cần thiết.

(2) Chiều dày của cọc ống thép phải được xác định sao cho cọc đảm bảo khả năng chịu lực có kể đến chiều dày bị suy giảm do ăn mòn. Yêu cầu này được thỏa mãn khi chiều dày của cọc thiết kế đảm bảo các vấn đề sau đây:

a) Chiều dày của cọc ống thép phải được xác định bằng tổng chiều dày yêu cầu từ tính toán thiết kế và độ giảm chiều dày do ăn mòn. Chiều dày nh nhất của cọc phải là 9 mm.

b) Việc giảm chiều dày của cọc ống thép do ăn mòn được xét cho bề mặt ngoài tiếp xúc với đất và nước, không cần xét cho bề mặt trọng của cọc.

Chiều dày mỗi phần của một cọc ống thép phải đm bảo an toàn với tất cả các ứng suất thiết kế phát sinh trong cọc, như ứng suất nén, kéo, uốn và ứng suất cắt, và phần được thêm vào bi chiều dày có th b giảm do ăn mòn. Trong trường hợp cọc ống thép sử dụng phương pháp đóng, tham khảo Bảng 6 về phạm vi của đường kính và chiều dày cọc ống thép. Đối với cọc ống thép dự định thi công bằng phương pháp đào trong không có lo ngại hình dạng cọc bị vênh bi sự truyền động lệch tâm hoặc tương tự trong quá trình thi công, chiều dày có thể được lấy giá trị lớn nhất của t/D = 1% (t/D là tỷ số giữa chiều dày và đường kính ống) và 9mm hoặc lớn hơn, xét tới sự thuận lợi trong quá trình gia công và vận chuyển.

Bng 6. Phạm vi đường kính và chiều dày của Cọc ống thép sử dụng cho phương pháp đóng

(Bảng 4 - TCVN 9245:2012)

Đường kính danh định (mm)

Chiều dày (mm)

400

9 - 12

500

9 - 14

600 - 800

9 - 16

900 - 1.100

12 - 19

1.200 - 1.400

14 - 22

1.500 - 1.600

16 - 25

1.800 - 2.000

19 - 25

Liên quan đến sự gim chiều dày do ăn mòn của cọc ống thép, khuyến cáo rằng nên tính ăn mòn cho phép là 1 mm trong các trường hợp tổng quát với các phần của cọc luôn trong nước hoặc trong đất (bao gồm cả những phần trong nước ngầm), khi cọc không chịu ảnh hưng trực tiếp của nước biển hoặc nước thi công nghiệp độc hại thì không cần phải kiểm tra ăn mòn. Khi cọc bị ảnh hưng bi những yếu tố trên hoặc khi thường xuyên phải chịu các quá trình khô và ướt, thì cần phải đảm bảo đ khả năng chống ăn mòn.

Cọc ống thép bị ăn mòn ch yếu bi các hoạt động điện hóa: vì dòng điện ăn mòn được tạo ra dọc theo bề mặt thép và loại b sắt theo hình thức ion làm cọc bị ăn mòn. Sự xuất hiện của ăn mòn cần có ba yếu tố sau đây xuất hiện cùng lúc:

- Tồn tại của nước (nói cách khác là dung dịch điện phân)

- Xuất hiện của hiệu số điện thế trong mỗi phần của cọc ống thép

- Có cung cấp oxy

Nếu không có bất kỳ các yếu tố này, phản ứng sẽ không tiếp tục và ăn mòn sẽ được ngăn chặn. Do đó, các biện pháp chống ăn mòn là làm biến mất bất kỳ trong ba điều kiện gây ăn mòn trên.

Các biện pháp chống ăn mòn điển hình được trình bày sau đây:

1/- Sơn

Sơn có hiệu quả để phòng tránh ăn mòn và làm giảm tốc độ ăn mòn với tốc độ trong đất chậm hơn trong môi trường khí quyển. Tuy nhiên, tuổi thọ của lớp sơn ph ngoài phải được xem xét một cách thích hợp khi áp dụng sơn với mục đích này.

2/- Lớp phủ hữu cơ

Lớp phủ hữu cơ bao gồm:

- Lớp phủ bảo vệ ống thép bằng polyethylene, polyurethane, v.v.. tại nhà máy và

- Lớp phủ bảo vệ ống thép bằng keo epoxy hoặc phủ bằng FRP tại công trường thi công. Lớp phủ tại công trường thi công khá đơn giản, nhưng cần cẩn thận trong việc xử lý các đường mép vì ăn mòn xảy ra hay không là phụ thuộc vào việc xử lý này. Cọc ống thép có lớp ph hữu cơ sản xuất trong nhà máy có chất lượng n định và khả năng chống ăn mòn rất tốt. Do đó, phải thật cẩn thận trong quá trình thực hiện để không làm hư hỏng bề mặt lớp ph trong quá trình vận chuyển và thi công.

3/- Lớp ph vô cơ

Một phương pháp chống ăn mòn khác là bọc cọc ống thép bằng vật liệu xi măng cứng (như vữa và bê tông) có độ tin cậy cao, nhưng đòi hi chất lượng cao và xử lý cẩn thận để đảm bảo sự bền vững của vật liệu. Cũng rất quan trọng trong việc đảm bảo chiều dày và tránh khỏi bị nứt.

4/- Phủ các tấm thép

Đây là một phương pháp che phủ ở vùng rửa trôi (vùng nằm giữa mức nước cao và thấp) với một tấm thép dày (chiều dày khoảng 12 mm) và hàn chúng lại với nhau, phương pháp này chỉ ra hiệu quả chống ăn mòn và chịu va đập rất tốt.

5/- Chống ăn mòn bằng phương pháp điện hóa

Đây là phương pháp s dụng dòng điện nhân tạo chạy qua cọc ống thép để ngăn chặn dòng ăn mòn và được chia thành 2 loại sau:

- Phương pháp cấp điện t bên ngoài: Nhúng một anode trong nước hoặc trên mặt đất và cung cấp dòng trực tiếp thông qua một chỉnh lưu tới cọc ống thép để ngăn chặn ăn mòn.

- Phương pháp anode điện môi: Nhúng anode được làm bằng một kim loại nguyên chất (như kẽm và magiê) có thể được ion hóa dễ dàng hơn sắt để ngăn ngừa ăn mòn bằng dòng điện chạy giữa các kim loại khác nhau. Phương pháp này phù hợp với những vùng mà năng lượng ít có sẵn, nhưng nó phải được thay thế anode kim loại trong một chu kỳ vòng đời bi chúng bị hao mòn trong hệ điện môi.

10.1.2. Chiều dài của cọc

Chiều dài sơ bộ của cọc trước khi kiểm toán chính xác có thể giả định dựa trên sức kháng xuyên tiêu chuẩn và độ cao của cọc phía trên cao trình đào.

Độ sâu cần thiết phải đủ để chịu được tải trọng tác dụng lên đầu cọc và đáp ứng các điều kiện ổn định tổng thể.

Trường hợp địa chất có lớp đất yếu dày trên lớp đất tốt (lớp chịu lực), độ xuyên sâu của cọc vào lớp chịu lực (có trị số SPT ≥ 30) cần đảm bảo đủ khả năng chịu ti và hạn chế sự chuyển vị của cọc.

10.1.3. Tương tác giữa cọc và nền đt

Cần xét đến việc hạ cọc vào nền sẽ làm chặt nền đất yếu và các vật liệu dạng hạt, cũng có thể làm tơi xốp nền đất tốt và các vật liệu dạng hạt.

Nếu đóng cọc trong nền đất hạt rời, có khả năng đóng cọc đến độ sâu lớn không thực hiện được.

Việc thi công cọc ảnh hưng đến đất trong khoảng từ khoảng 1,5m đến 3,0m đường kính ngang từ cọc và theo phương dọc từ mũi cọc, vì vậy người thiết kế cần xét hiệu ứng này tùy theo loại đất nền.

Cần phải xử lý cọc hoặc đất nền đ không xảy ra hiện tượng cố kết, ma sát âm hoặc chảy dẻo.

10.1.4. Các xem xét về động học

Dưới tác dụng ti trọng động, móng và khu vực xung quanh có thể bị chuyển vị do hiện tượng hóa lỏng của đất. Hiện tượng hóa lng thường xảy ra do động đất và một s trường hợp do dao động khi đóng cọc hoặc các dao động trong quá trình khai thác. Nếu đất dưới móng và khu vực xung quanh có thể bị hóa lỏng thì nên xem xét khả năng thay đất hoặc làm chặt đất cùng với việc thiết kế các phương án móng phù hp. Các tần số dao động riêng đầu tiên của hệ thống kết cấu - đất nền nên được đánh giá và so sánh với các tần số vận hành để đảm bo rằng không xy ra cộng hưởng (không kết hợp với hóa lng).

Các xem xét về khả năng hỏa lỏng tuân theo mục A10 của Tiêu chuẩn thiết kế cầu hiện hành (22TCN 272-05).

10.1.5. Ma sát âm

Khi một cọc được đóng xuống đất, lún cố kết có khả năng xảy ra, ảnh hưng của ma sát âm đến khả năng chống chịu lực thẳng đứng, cường độ và độ lún của cọc sẽ được kiểm tra để tránh phá hủy và để duy trì chức năng của kết cấu.

Độ sâu phân phối gây của cọc và đất xung quanh cọc do cố kết, được thể hiện trong hình 9. Các vị trí mà tại đó gây lún của cọc và đất bằng nhây được biết đến như là điểm trung hòa. phần cao hơn điểm trung hòa, ma sát âm tác dụng lên cọc.

Hình 9. Ma sát âm và điểm trung hòa

Chỉ có tĩnh tải được xem xét trong việc tính toán ma sát âm. Điều này là do hoạt tải sẽ làm giảm ma sát âm nếu hiện tại có ma sát âm, và có thể làm tăng ma sát chủ động. Cũng vì lý do đó, ma sát âm không nên đưa vào tính toán kháng chấn.

Có thể s dụng phương pháp bọc vật liệu nhựa đường cho cọc ống thép để giảm ma sát âm.

10.1.6. Th tải cọc

Trừ trường hợp có quy định khác của Chủ đầu tư, sử dụng các tiêu chuẩn sau khi thử tải cọc:

- TCVN 9394:2012 Đóng và ép cọc thi công và nghiệm thu.

- TCVN 9393:2012: Cọc - Phương pháp th nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục.

Quy định về thử tải cọc theo quy định của các tiêu chuẩn liên quan. Các thử nghiệm cơ bản như sau:

10.1.6.1. Thử tải tĩnh (thí nghiệm ép cọc)

Thí nghiệm ép cọc (Hình 10(a)) dùng các cọc neo đ chịu phản lực từ cọc thí nghiệm, và là tiêu chuẩn để thử ti tĩnh cho cọc mà ti trọng tác dụng lên đầu cọc bằng một thiết bị ép ví dụ như các kích thủy lực, thường thí nghiệm khoảng 1 cọc cho mỗi vị trí công trường.

10.1.6.2. Thử tải tĩnh (Thí nghiệm đặt tải mũi cọc - Hộp Ostenberg Cell)

Thí nghim đặt tải mũi đầu cọc (Hình 10(b)) là phương pháp để đặt sức kháng mũi cọc và sức kháng bề mặt cọc bằng cách đặt kích đặt ở gần mũi cọc và không yêu cầu thiết bị đặt tải từ bên ngoài.

10.1.6.3. Thí nghiệm nh cọc

Thí nghiệm nhổ cọc là phương pháp thí nghiệm để xác định ti trọng nhổ tĩnh tại đầu cọc, phương pháp đặt tải theo phương pháp thí nghiệm ép cọc.

10.1.6.4. Thí nghiệm gia tải nhanh

Thí nghiệm gia tải nhanh (Hình 10(c)) yêu cầu thời gian thí nghiệm ngắn và không yêu cầu các cọc neo như trong các thí nghiệm ti tĩnh, có thể sử dụng thí nghiệm cho nhiều cọc khác nhau.

10.1.6.5. Thí nghiệm biến dạng lớn (PDA)

Thí nghiệm biến dạng lớn PDA (Hình 10(d)) là thí nghiệm để đánh giá các tính chất của khả năng chịu tải thẳng đứng thông qua quan hệ tải trọng - chuyển vị, v,v... của đầu cọc bằng cách đo dạng sóng lịch s thời gian của gia tc và biến dng gần đầu cọc, thực hiện việc phân tích dạng sóng dựa trên cơ s lý thuyết sóng một chiều khi gõ vào đu cọc bằng một búa thủy lực hoặc búa rơi.

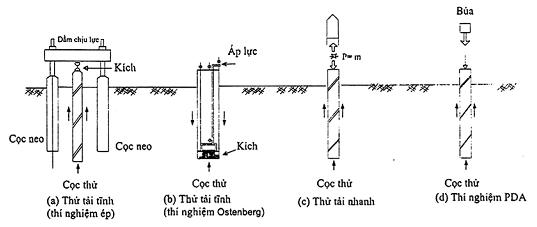

Hình 10. Sơ đồ nguyên tắc của các phương pháp th tải thẳng đứng

10.1.7. Bảo vệ chống hư hỏng

Ít nhất các loại hư hng sau đây phải được xét tới:

• Ăn mòn móng cọc thép, đặc biệt là trong đất đắp, đất có độ pH thấp và môi trường biển; và

• Sự tấn công của Sunfat, Clorua và Axit với móng cọc bê tông.

Các điều kiện dưới đây được coi là dấu hiệu của sự suy giảm chức năng hoặc tình trạng ăn mòn của cọc:

• Điện tr suất thấp hơn 100 ohm/mm,

• Độ pH thấp hơn 5,5,

• Độ pH nằm trong khoảng 5,5 và 8,5 trong đt có hàm lượng hữu cơ cao,

• Nồng độ Sunfat lớn hơn 1000 ppm,

• Rác và xỉ than,

• Đất trong khu vực m và thoát nước công nghiệp, và

• Khu vực với hỗn hợp đất có điện tr suất cao và đất có hàm lượng chất kiềm (đất phèn) cao với điện trở suất thấp.

Các điều kiện dưới đây của nước được coi là dấu hiệu của sự suy giảm chức năng hoặc tình trạng ăn mòn của cọc:

• Hàm lượng clorua lớn hơn 500 ppm,

• Nồng độ Sunfat ln hơn 500 ppm,

• Hầm mỏ hoặc thoát nước công nghiệp,

• Hàm lượng hữu cơ cao,

• Độ pH thấp hơn 5,5 và

• Cọc bị phơi nhiễm trong nhiều chu kỳ ướt/khô.

Khi các chất thi hóa học bị nghi ngờ, phải xem xét phân tích hóa học đầy đ mẫu thử đất và nước.

10.2. Trạng thái giới hạn và hệ số sức kháng

10.2.1. Tổng quan

Các trạng thái giới hạn được nêu trong mục 5, trong mục này đưa ra các yêu cầu chi tiết.

10.2.2. Trạng thái gii hạn cường độ (cực hạn)

Thiết kế móng theo trạng thái giới hạn cường độ phải xét đến:

- Sức kháng đỡ, loại trừ áp lực chịu tải giả định,

- Mất ma sát quá nhiều,

- Trượt tại đáy móng,

- Mất chống đỡ ngang,

- Mt ổn định chung, và

- Khả năng chịu lực kết cấu.

Móng phải được thiết kế về mặt kích thước sao cho sức kháng tính toán không nhỏ hơn tác động của tải trọng tính toán.

10.2.3. Trạng thái giới hạn sử dụng bao gồm:

Thiết kế móng theo trạng thái giới hạn sử dụng phải bao gồm:

- Lún,

- Chuyển vị ngang của cọc chịu ti trọng ngang và mô men, và

- Sức chịu tải ước tính dùng áp lực chịu tải giả định

Xem xét lún phải dựa trên độ tin cậy và tính kinh tế.

10.2.4. Trạng thái giới hạn đặc biệt

Trạng thái giới hạn đặc biệt được thực hiện để đảm bảo kết cấu móng an toàn khi động đất, lũ lụt, khi va chạm bởi tàu xe.

10.2.5. Hệ số sức kháng

Hệ số sức kháng xác định theo bng 7.

Bảng 7. Hệ số sức kháng

Điều kiện / Phương pháp xác định sức kháng

Hệ số sức kháng

Sức kháng danh định của cọc - phương pháp phân tích tĩnh:

Tất cả các loại đất



- dùng cho công thức (25) và (26)

0,45

- dùng cho công thức (29)

0,30

Sức kháng nhổ của cọc đơn

Tất cả các loại đất

0,35

Sức kháng trường hợp cọc ma sát

0,35

10.3. Khả năng chịu tải của cọc theo đất nền

10.3.1. Tổng quan

Khả năng chịu lực của cọc được xác định hoặc dựa trên khả năng chịu lực của kết cấu và đất nền đảm bảo cọc đủ chịu lực trong các trường hợp tải khác nhau, độ lún và chuyển vị ngang phải nằm trong dung sai cho phép.

Khả năng chịu lực của cọc theo đất nền bao gồm khả năng chịu lực tại mũi cọc, tức là sức kháng mũi, và khả năng chịu lực dọc trục, tức là kháng bên. Việc huy động sức kháng mũi đòi hỏi một độ lún lớn hơn đáng kể so với huy động sức kháng bên. Những ảnh hưng của ma sát âm và hiệu ứng bịt mũi cọc đối với cọc hở mũi đối với sức chịu tải theo đất nền được kiểm tra một cách riêng biệt, khi ma sát âm phát triển hay hiệu ứng bịt mũi cọc được hình thành. Khả năng ăn mòn của cọc không thấp hơn khả năng chịu lực theo đất nền.

10.3.2. Xác định khả năng chịu lực

Đối với cọc đóng có sức chịu tải theo đất nền được xác định dựa trên độ xuyên sâu của cọc và mũi cọc, khả năng chịu lực của cọc theo đất nền có thể được xác định bằng nhiều cách khác nhau. Các phương pháp bao gồm phương pháp trực tiếp và gián tiếp.

Phương pháp gián tiếp bao gồm:

- Công thức ước tính khả năng chịu lực tĩnh,

- Phương pháp theo kinh nghiệm dựa trên sức kháng xuyên,

- Công thức động đóng cọc

- Phân tích sóng ứng suất mà không đo sóng ứng suất trên công trường xây dựng.

Phương pháp trực tiếp bao gồm:

- Thí nghiệm tải trọng động dựa trên lý thuyết sóng ứng suất

- Thí nghiệm tải trọng tĩnh.

Trong giai đoạn thiết kế các phương pháp gián tiếp được sử dụng trong thiết kế kích thước cọc, độ xuyên sâu của cọc và kích thước của búa đóng. Công tác kiểm tra trên hiện trường thường được thực hiện bằng cách s dụng phương pháp trực tiếp, thường là bằng thí nghiệm tải trọng động.

Khả năng chịu lực của cọc bịt mũi bao gồm sức kháng mũi và sức kháng ma sát thành bên. Khả năng chịu lực của cọc h mũi bao gồm sức kháng mũi, sức ma sát thành trong và kháng ma sát thành ngoài. Khả năng chịu lực của cọc h mũi có hiệu ứng bịt mũi cọc do đất bao gồm sức kháng mũi và sức kháng bên thành ngoài.

Khả năng chịu lực của nhóm cọc lấy là trị số nh nhất trong các trị số sau:

- Tng kh năng chịu tải của các cọc đơn; điển hình cho nhóm cọc chống,

- Khả năng chịu tải thu được bằng cách gi sử nhóm cọc đều, hoặc

- Tác động, gây độ lún lớn nhất của nhóm cọc.

10.3.3. Công thức xác định khả năng chịu lực tĩnh

10.3.3.1. Tổng quan

Các công thức trong mục này áp dụng cho cọc ống thép có đường kính đến 1500mm.

Sức chịu tải tính toán xác định theo công thức sau:

Rr=jRn = jstatRp+jstatRs

Rp=qpAp; Rs=qsAs                                               (24)

Trong đó

jstat: Hệ số sức kháng (cho phân tích tĩnh) lấy theo Bảng 7

Rp, Rs: Sức kháng mũi cọc, sức kháng ma sát bên cọc (kN)

qp, q3: Sức kháng đơn vị mũi cọc, sức kháng ma sát bên đơn vị của cọc (kN/m2)

: Diện tích mũi cc (m2)

As = pDL: Diện tích thành bên của cọc (m2)

D: Đường kính cọc (m)

L: Chiều sâu cọc trong đất (m)

10.3.3.2. Sức kháng mũi cọc

Trường hợp cọc h mũi, sử dụng công thức (25).

Trong trường hợp cọc bịt mũi, sử dụng công thức (26) hoặc các công thức tương đương (29).

(1) Công thức 1 [JRA]

Sức kháng mũi đơn vị danh định của cọc ống thép, kN/m2, xác định theo công thức:

qp = 300N.l/(5.D)                                    (25)

qp = 200N.l/(5.D) + 100 N                       (26)

N: Số búa SPT của lớp đất mũi cọc chưa hiệu chỉnh do áp lực tầng ph (N≤40)

l: Độ xuyên sâu của cọc trong lớp đất chịu lực (lớn nhất là 5D) (m)

D: Đường kính cọc (m)

Hình 11. Đồ thị xác định sức kháng mũi cọc

Đồ thị Hình 11. có thể sử dụng để xác định sức kháng mũi cọc với các chiều sâu ngàm và đường kính khác nhau.

Công tác đóng cọc sẽ được kết thúc sau khi xem xét đầy đ các điều kiện kết thúc để đm bảo khả năng chịu lực. Các điều kiện kết thúc nên được xác định dựa trên kết quả thử tải đóng cọc, và được đại diện bi các yếu tố như chiều dài của cọc, khả năng chịu ti trọng động, độ xuyên sâu để kết thúc đóng. Đóng cọc sẽ được kết thúc khi được kiểm tra đầy đ các điều kiện kết thúc.

Chiều dài của cọc: Chiều dài cọc được quy định trong các bản vẽ thiết kế hoặc được xác định bằng thí nghiệm thử tải cọc.

Khả năng chịu ti trọng động: Khả năng chịu chịu ti trọng động trong phương pháp đóng cọc có thể được tính bằng cách sử dụng công thức để kiểm soát giai đoạn kết thúc. K từ khi giá trị khả năng chịu tải trọng động tìm thấy bằng công thức này bị phân tán, công thức này không phải là một ch số tuyệt đối kiểm soát công đoạn kết thúc và cần được công nhận là một trong những kỹ thuật kiểm soát công đoạn kết thúc.

Công thức này không nên áp dụng cho các trường hợp đóng cọc có thể làm cho áp lực nước gia tăng cực hạn trong các lớp đất theo chng loại và do đó độ chối bất thường lớn nơi cọc bịt mũi được sử dụng.

                                             (27)

Trong đó, Ra: Sức kháng của cọc (kN)

A: Diện tích mặt cắt ngang thực của cọc (m2)

E: Mô đun đàn hồi của vật liệu cọc (kN/m2)

Cọc ống thép E=2,0x108 (kN/m2)

l1: Chiều dài cọc s dụng trong tính toán sức kháng tải trọng động tại mũi cọc thể hiện trong bảng 8 (m)

l2 : Chiều dài của cọc trong đất (m)

U: Chu vi cọc (m)

: Giá trị N trung bình của các lớp đất xung quanh cọc

K: Tổng độ chối (m)

eo, er: Hệ s hiệu chnh, thể hiện trong bảng 9

Bảng 8 Chiều dài cọc hiệu chỉnh

Giá trị e0

Giá trị l1

e01

lm

1>e0lm/l

lm/e0

e0 lm/l

l

l: Chiều dài từ mũi cọc tới vị trí búa rơi (m)

lm: Chiều dài từ mũi cọc tới vị trí xác định độ chối của cọc (m)

Hình 12. Chiều dài cọc hiệu chnh

Bảng 9. Chiều dài cọc hiệu chỉnh

Biện pháp thi công

e0

er

Ghi chú

Phương pháp đóng bằng búa

1,5 WH/WP

0,25

Áp dụng cho búa diezen

Phương pháp đóng bằng búa

(1,5 WH/WP)1/3

0,25

Áp dụng cho búa thủy lực

WH: trọng lượng búa (kN)

WP: Trọng lượng cọc (kN); Khi s dụng đoạn cọc nối dài (Đoạn cọc nối kho đóng cọc mà đầu cọc thấp hơn mặt đất hoặc mặt nước), giá trị này bao gồm cả trọng lượng của đoạn cọc nối dài.

 (28)

Trong đó,

A0, E0, l0: Diện tích mặt cắt ngang của thân cọc (m2), mô đun đàn hồi (kN/m2) và chiều dài (m)

Ai, Ei, li: Diện tích mặt cắt ngang tại tiết diện thứ i của thân cọc (m2), mô đun đàn hồi (kN/m2) và chiều dài (m)

(2) Công thức 2 [Phương pháp Meyerhof - AASHTO]

                    (29)

Trong đó:

qp: Sức kháng mũi danh định đơn vị (Mpa)

Db: Độ xuyên sâu của cọc trong lớp đất chịu lực (mm)

D: Đường kính cọc (mm)

Nl60: số đếm SPT gần mũi cc đã hiệu chỉnh cho áp lực tầng phủ, (Búa/300mm)

qt: sức kháng mũi giới hạn tính bằng 0,4Nl60 cho cát và 0,3Nl60 cho bùn không dẻo (MPa).

10.3.3.3. Sức kháng do ma sát b mặt

Sức kháng ma sát danh định của cc, kN/m2, có thể xác định theo công thức:

Đối với đất rời: qs=2N (Lớn nhất là 100)

Đi với đất dính: qs=c hoặc 10N (Lớn nhất là 150)

N: SPT Số búa SPT chưa hiệu chnh bởi áp lực tầng ph

c: Lực dính của đất (kN/m2)

10.3.3.4. Sức kháng nhổ

Sức kháng nhổ đã nhân hệ số được lấy theo công thức sau:

RUP = jupRn = jupRS                                            (31)

Fup: Hệ s sức kháng (cho phân tích tĩnh), lấy theo Bng 7

Rs: Sức kháng do ma sát bên cc (kN), ly theo công thức (24)

RUP: Sức kháng nhổ đã nhân hệ số

Rn: Sức kháng nhổ danh định

10.3.4. Độ lún của cọc

Giới hạn độ lún đều tổng thể của mố trụ cầu là 25,4mm.

Để tính toán lún nhóm cọc, ti trọng được giả định tác dụng trên bệ móng tương đương dựa trên độ sâu của chôn của cọc vào lớp đất như thể hiện trong hình 13 và hình 14.

Lún nhóm cọc sẽ được đánh giá cho móng cọc trong đất dính, đất bao gồm các lớp liên kết chặt chẽ, và cọc trong đất dạng hạt lng lo. Tải trọng tính lún là tải trọng tác dụng thường xuyên trên móng.

Đối với bệ móng tương đương, sẽ sử dụng kích thước tương đương B và L'. Thiết kế cọc phải đảm bảo theo trạng thái giới hạn cường độ và sử dụng.

Đối với cọc trong cát chặt, trong trường hợp không có ma sát âm, có thể b qua tính lún theo nhóm cọc.

Móng tương đương tại độ sâu D

Độ lún của nhóm cọc = Biến dạng nén của lớp H1 và H2 dưới tác dụng của tải trọng phân bố

a) Mũi cọc chống trong sét cứng hoặc sét nằm dưới lớp sét mềm

Móng tương đương tại độ sâu 2/3D

Độ lún của nhóm cọc = Biến dạng nén của lớp H dưới tác dụng của tải trọng phân bố

b) Cc được chống đỡ bi sức kháng bên trong đất sét

Móng tương đương tại độ sâu 8/9D

Độ lún của nhóm cọc = Biến dạng nén của lớp H1, H2 và H3 dưới tác dụng của tải trọng phân bố nQa được giới hạn bi sức kháng đỡ của lớp sét

b) Cọc được chống đỡ bi sức kháng thân trong đất cát nằm dưới lớp sét

Móng tương đương tại độ sâu 2/3D

Độ lún của nhóm cọc = Biến dạng nén của lớp H1, H2 và H3 dưới tác dụng của tải trọng phân bố

c) Cọc được chng đỡ bi sc kháng thân và sức kháng mũi trong địa tầng phân lớp

Ghi chú:

(1) Diện tích mặt bằng chu vi nhóm cọc = (B)(Z).

(2) Diện tích mặt bằng (B1)(Z1) = hình chiếu của diện tích (B)(Z) tại độ sâu dựa trên áp lực phân bố.

(3) Khi bệ cọc liên kết tương đối cứng, áp lực phân bố được giả thiết theo chiều sâu.

(4) Khi móng bản mềm hoặc nhóm bệ cọc nhỏ riêng biệt, tính toán áp lực bằng các giải pháp đàn hồi.

Hình 13. Phân bố ứng suất dưới bệ móng tương đương cho nhóm cọc theo Hannigan và cộng sự (2006)

(a)

(b)

Hình 14. Vị trí bệ móng tương đương (theo Duncan and Buchignani, 1976)

10.4. Khả năng chịu tải theo vật liệu kết cấu cọc

Khả năng chịu tải theo vật liệu của kết cu cọc được xác định bi cường độ cọc ống thép. Khả năng chịu lực kết cấu được kiểm tra đi với các tác động từ kết cấu bên trên cũng như mô men uốn từ các tải trọng ngang, độ lệch tâm hay mô men cố định tác dụng lên cọc. Ngoài các yêu cầu của kết cấu bên trên, khả năng chịu lực của cọc cần được xem xét với uốn dọc, các tải trọng gia tăng chẳng hạn như ma sát âm và uốn của cọc nghiêng do độ lún hoặc un gây ra bởi áp lực đất hoặc sức kháng bên. Độ dày tối thiểu của cọc ống thép đóng là 10 mm. Với ống có đường kính nhỏ hơn 600 mm chiều dày có thể là 8 mm. Mức độ ăn mòn cọc cần được xem xét khi xác định khả năng chịu lực dài hạn của cọc.

Trong một kết cu hoàn thiện cọc ống thép thường bị chèn đầy đt. Phần trên của cọc h mũi đôi khi trống rỗng và trong cọc bịt mũi thì toàn bộ bên trong cọc trống rỗng. Khả năng chịu lực kết cấu của cọc được hình thành bi khả năng chịu lực của ống thép.

10.4.1. Yêu cầu chung

(1) ng suất giới hạn của vật liệu của cọc được xác định trên cơ sở vật liệu cọc và điều kiện đất nền. Trong điều kiện địa chất có nhiều đá tảng nên giảm ứng suất giới hạn của vật liệu so với trong các điều kiện thông thường.

(2) Khả năng của kết cấu của cọc được kiểm tra khi điều chỉnh các tình huống tải có xem xét mức độ suy giảm do ăn mòn.

(3) Năng lượng búa yêu cầu cho khả năng chịu tải theo đất nền được xác định và ứng suất khi đóng được kiểm tra với hệ số an toàn. Sự ăn mòn của cọc có thể được b qua.

10.4.2. Kiểm soát khi đóng cọc

Việc kiểm soát ứng suất giới hạn liên quan đến phương pháp và trình tự đóng cọc là cần thiết. Trừ trường hợp quy định khác, phân tích khi đóng cọc được thực hiện bởi Kỹ sư bằng cách phân tích phương trình sóng hoặc kiểm tra động đối với lực và gia tốc đầu cọc trong quá trình đóng cọc.

ng suất giới hạn khi đóng cọc đối với các cọc tại mọi vị trí đóng cọc xác định theo công thức sau:

sdr = 0.9fda¦y                             (32)

Với: ¦y: cường độ chảy của thép (MPa)

fda (=1,0): hệ số sức kháng

10.4.3. Sự mất n định

Kiểm tra mất n định cọc trong giai đoạn khai thác là không cần thiết do cọc chôn trong đất. Tuy nhiên cần xem xét mất ổn định trong giai đoạn thi công. Trong trường hợp này sức kháng kết cấu chống mất ổn định được tính toán theo quy trình thi công cọc, cho phép giảm sự ăn mòn cọc.

10.5. Thiết kế nhóm cọc

10.5.1. Tổng quát

Các quy định về nhóm cọc, hệ s nhóm cọc, khoảng cách giữa các cọc, bố trí cọc trong bệ cọc tuân theo tiêu chuẩn thiết kế cầu hiện hành. Ngoài ra có thể tham khảo các phân tích nêu trong mục này.

10.5.2. Phân tích nhóm cọc

Một số phương pháp gần đúng đã được sử dụng để phân tích các nhóm cọc. Phương pháp đồ họa hoặc toán học phân phối tải áp dụng cho mỗi cọc trong nhóm dựa trên vị trí cọc, độ xiên, và diện tích mặt cắt ngang. Những cách tiếp cận này đã không xem xét kháng bên, độ cứng của cọc, sự cố định của đầu cọc, kết cấu mềm, hoặc bất kỳ tác động nào của tương tác cọc - đất. Các yếu t này ảnh hưng đáng kể sự phân bố của các lực lên các cọc, nếu bỏ qua có thể dẫn đến một thiết kế đống không an toàn và sai lầm. Vì vậy, các phương pháp này không nên được sử dụng trừ trường hợp rất đơn giản, hai chiều (2-D) kết cấu chịu tác dụng của lực ngang nhỏ (nhỏ hơn 20 % của lực dọc).

Phần lớn móng cọc gồm một nhóm các cọc, hành động trong vai trò kép của gia cố đất, và cũng truyền tải trọng tác dụng xuống sâu hơn, tới lớp đất có khả năng chịu tải lớn hơn. Sự phá hủy nhóm cọc có thể xảy ra khi một cọc bị phá hoại hoặc coi như cả khối đất bị phá hoại. Khả năng chống đỡ của một nhóm các cọc chịu tác dụng của lực dọc trong nhiều trường hợp có thể ít hơn nhiều so với tổng số học khả năng chịu lực của các cọc trong nhóm. Tác động của nhóm trong móng cọc có thể dẫn đến phá hủy hoặc lún quá nhiều, mặc dù thí nghiệm thử ti được thực hiện trên một cọc đơn đã chỉ ra khả năng chịu tải là thỏa mãn. Trong mọi trường hợp tính đàn hồi và lún cố kết của nhóm đều lớn hơn so với cọc đơn mang tải trọng làm việc tương tự như trên mỗi cọc trong nhóm. Điều này là do các vùng đất hoặc đá mà ứng suất gây ra bởi toàn bộ nhóm kéo dài đến chiều rộng lớn hơn và sâu hơn so với các vùng bên dưới cọc đơn (hình 15).

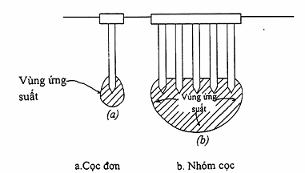

Hình 15 - So sánh các vùng ứng sut dưới cọc đơn và nhóm cọc

Khi thiết kế cần xem xét việc này nhằm các mục đích sau:

- Để tính toán và dự đoán khả năng chịu lực thiết kế của nhóm cọc trong các loại đất khác nhau

- Để đánh giá những yếu t chi phối trong thiết kế của nhóm cọc

- Để thiết kế các nhóm cọc với khoảng cách thích hợp giữa các cọc. Nhóm cọc đóng vào cát có thể gia cường cho đất. Trong một số trường hợp, sức kháng bên của cọc đóng vào cát có thể tăng 2 lần hoặc nhiều hơn.

Nhưng trong trường hợp của cọc đóng vào đt sét dễ bị phá hy, sự gia tăng căng ứng suất hiệu quả trong đất xung quanh với cọc trong nhóm có thể nhỏ hơn so với cọc đơn. Điều này sẽ dẫn đến sức kháng bên ít hơn.

Nhìn chung, khả năng chịu lực của nhóm cọc có thể được tính toán trong việc xem xét để ngăn chặn sự phá hủy trong một cách tương tự như của cọc đơn, từ diện tích bề mặt khối và diện tích đáy của khối, bằng cách viết lại phương trình chung, chúng ta nhận được:

Rb=As.Cs+Ab.Cb.Nc-(Wp-Ws)                                              (33)

Hình 16. Nhóm cọc hoạt động như một khối

Trong đó:

Rb: Sức kháng đáy của khối

As: Diện tích bề mặt của khối

Ab: Diện tích đáy của khối

Cb, Cs: Lực dính trung bình của đất sét xung quanh nhóm và bên dưới nhóm

Nc: Hệ số khả năng chịu lực. Với chiều sâu thích hợp của cọc giá trị xấp xỉ của Nc = 9

WpWs: Trọng lượng của cọc và trọng lượng phần đất tương ứng bị chiếm chỗ

Trong kiểm tra ứng xử của nhóm cọc cần thiết phải xem xét các yếu tố sau:

• Nhóm độc lập, trong đó mũ cọc không tiếp xúc với đất nằm bên dưới.

Móng cọc, trong đó mũ cọc tiếp xúc với đất nằm bên dưới.

• Khoảng cách cọc

• Tính toán độc lập, cho thấy khả năng chịu lực của khối và khả năng chịu tải của cọc đơn trong nhóm nên được thực hiện.

• Liên hệ giữa khả năng chịu lực cực hạn của khối với tổng khả năng chịu lực của các cọc đơn (tỷ lệ khả năng chịu lực của khối với khả năng chịu lực của cọc đơn) càng cao càng tốt.

• Trong trường hợp nơi mà khoảng cách cọc theo một hướng là lớn hơn nhiều so với hướng vuông góc, khả năng chịu lực của nhóm không như trong hình 16b nên được xem xét.

Khi khoảng cách nh nhất giữa tim hai cọc liền kề nh, ảnh hưởng của hiệu ứng nhóm tr nên lớn hơn, và khả năng chịu lực dọc trục và hệ số phản lực nền theo phương ngang cần phải giảm. Tuy nhiên, trong trường hợp khoảng cách giữa các cọc liền kề lớn hơn 2,5 lần đường kính cọc, lượng giảm tác động của nhóm cọc có thể là không đáng kể và không có vn đề lớn với các hoạt động xây dựng. Cần lưu ý rằng những ảnh hưởng của khoảng cách giữa các cọc trong nhóm liên quan đến các yếu tố khác nhau bao gồm các loại đất.

10.5.3. Trình tự thiết kế móng

Trình tự thiết kế móng có thể theo sơ đồ hình 17 dưới đây:

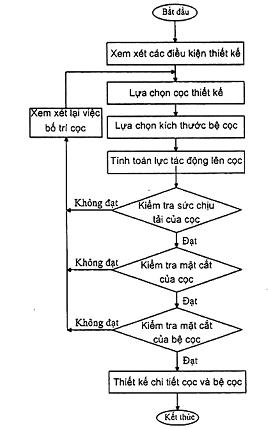

Hình 17. Trình tự thiết kế móng cọc ống thép

11. Liên kết giữa cọc và bệ móng

11.1. Tổng quát

Có hai phương pháp liên kết đầu cọc là liên kết cứng và liên kết khớp. Trong thiết kế kết cấu móng cọc ống thép liên kết giữa cọc và bệ móng phải là liên kết cứng vì liên kết cứng có khả năng khống chế chuyển vị ngang và chịu động đất tốt hơn.

11.2. Phương pháp liên kết

Dưới đây chỉ ra một phương pháp mà momen uốn đầu cọc được kháng lại ch yếu bi các thanh thép tăng cường trong khi vẫn gi nguyên chiều dài chôn cọc vào bệ móng, chiều dài này có thể được áp dụng cho tất cả các loại cọc được nói đến trong tài liệu này mức nhỏ nhất là 100mm - thể hiện trong Hình 17. Có thể tham khảo phương pháp với chiều dài chôn cọc vào bệ móng để kháng lại momen uốn đầu cọc bằng hoặc lớn hơn đường kính cọc thể hiện bên phải của Hình 17.

11.3. Cơ sở thiết kế

Cần phải thiết kế đảm bảo an toàn xét tới lực nén, lực nhổ, lực ngang và momen uốn tác động lên đầu cọc bằng cách thiết kế liên kết giữa cọc - bệ móng là liên kết cứng. Tuy nhiên, trong điu kiện cọc được liên kết với bệ móng phù hợp với các chi tiết kết cấu khi các cự ly mép tiêu chuẩn được xác định cho bệ dày giả thiết cứng thì việc kiểm tra có thể được bỏ qua.

Trong điều kiện cọc liên kết với bệ phù hợp với các chi tiết kết cấu, (gi sử có một mặt cắt bê tông cốt thép bên trong bệ móng - gọi là mặt cắt bê tông cốt thép giả định), việc xác định cường độ ứng suất trong thanh thép của liên kết đầu cọc phải được thực hiện. Để xác định, tâm của mặt cắt bê tông cốt thép giả định và tâm của mặt cắt cọc phải được bố trí tương ứng và đường kính của mặt cắt bê tông cốt thép giả định (đường kính hiệu dụng) là đường kính cọc D cộng với phần thêm 0.25D + 100 (mm) (phần thêm lớn nhất là 400mm). Việc xác định cường độ ứng suất cho bê tông có thể cũng được b qua vì thí nghiệm đã chỉ ra rằng với sự phát triển ứng suất trong bệ móng, không có tác động chi phối đến ứng xử đầu cọc.

11.4. Chi tiết kết cấu

Chiều dài chôn của thanh cốt thép tăng cưng vào bệ móng là L0f+10f (f = đường kính của thanh thép) từ vị trí tâm của thanh cốt ch phía dưới của bệ móng phải được xác định. L0f là chiều dài chôn tính toán từ công thức (33) sử dụng cường độ ứng suất dính bám cho phép, ...của bê tông bệ móng.

Chiều dài chôn của thanh thép vào thân cọc, tùy thuộc vào nguyên tắc kết hợp với chiều dài chôn vào bệ móng, kết quả thí nghiệm ti trọng cho trường hợp sử dụng cọc SPP490 với thanh cốt thép và các xem xét khác với chiều dài chôn L0p + 10 f (f = đường kính của thanh thép) phải được xác định.

a. Đai nối bên trong của cọc đặt tại hai cao độ với chiều dày quy định trong Bảng 10. Bề rộng đai nối nhỏ nhất bằng hai lần chiều dày của chúng. Khi xem xét tới khả năng hoạt động, hàn đai nối tại hiện trường phải là mối hàn góc toàn bộ chu vi bề mặt trên của đai nối.

                (34)

Trong đó:

L0: Chiều dài neo cần thiết của thanh thép (mm)

t0a: ng suất dính bám giới hạn cho phép của bê tông (N/mm2)

f: Đường kính thanh thép (mm)

ssa: ng suất kéo giới hạn cho phép của thanh thép (N/mm2)

Bảng 10. Chiều dày của đai nối bên trong và đường kính ngoài cọc

Đường kính cọc D (mm)

Bề dày đai nối (mm)

Nh hơn 800

9

800 ≤ D ≤ 1200

12

1200 D 1500

16

b. Khoảng trống giữa đai ni và thanh thép nhìn chung nhỏ nhất là 15mm. Khoảng cách giữa cọc và thanh thép tối thiểu bằng đường kính của thanh thép.

c. Chiều dài chôn của thanh thép L0f và L0p phải được tính toán s dụng công thức (34). Thông thường, chúng được lấy nh nhất là 35 j (j - đường kính của thanh thép). Khi s dụng liên kết ngàm giữa cọc và bệ phải yêu cầu đủ chiều dài chôn của cọc vào bệ.

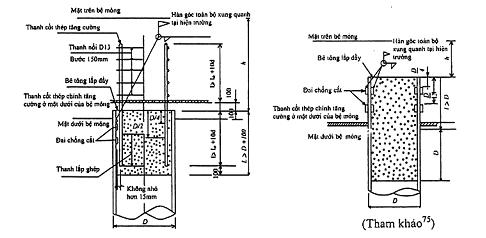

Hình 18. Phương pháp liên kết

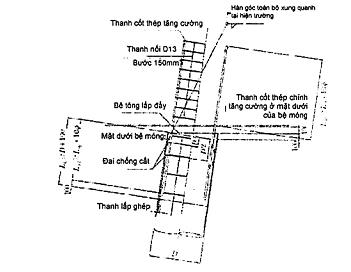

Hình 19 - Lưới thép gia cường bệ móng

d. Cốt thép tăng cường đầu cọc bao gồm một hệ thống khung cốt thép.

e. Trong trường hp cọc xiên, chiều dài chôn cọc vào bệ móng được đt là 100mm cho phần ngắn nhất-th hiện trong Hình 18. Nếu một cọc ống thép giao với cốt thép mặt dưới của bệ móng, phải xử lý cọc ống thép bằng các phương pháp như cắt chúng theo phương ngang, vv... như thể hiện trong Hình 18.

12. Thiết kế các chi tiết khác của cọc

12.1. Đầu cọc

Trong trường hợp khi búa đóng xuống có nguy cơ gây ra hư hng, mũ cọc phải được tăng cường để kháng lại tải trọng tác động.

Khi sử dụng búa phù hợp và việc thi công đóng cọc được thực hiện chính xác, không cần có các giải pháp tăng cường đặc biệt tại đầu cọc. Tuy nhiên, khi sử dụng puli lăn theo (bánh răng bị dẫn) hoặc khi rung động không cân bằng xét trên các điều kiện đất nền là đáng lo ngại, phải tăng chiều dày của ống thép hoặc lựa chọn cẩn thận loại búa.

12.2. Mũi cọc

Trong trường hợp mũi cọc có khả năng bị hư hỏng hoặc khi cần thiết tạo điều kiện thuận lợi đóng cọc vào đất cứng, mũi cọc phải được tăng cường.

Một cách lắp đặt chuẩn của đai tăng cường được gắn tại mũi cọc được th hiện trong hình 20. Vì đai tăng cường có vai trò giảm ma sát bên vì vậy chúng cần thiết phải được xem xét để có thể giảm được lực ma sát mặt khi đai dày hơn 9 mm.

Hình 20. Lắp đặt tiêu chuẩn của Đai tăng cường

Trong đó

t: nên là 9 mm.

l: 200 mm cho cọc có đường kính nh hơn hoặc bằng 600 mm, hoặc 300 mm cho cọc có đường kính lớn hơn 600 mm.

l0: nên là 18 mm.

Phải được hàn góc và cạnh “a” là 6 mm hoặc lớn hơn

12.3. Kỹ thuật hàn nối cọc ống thép

Mối nối lắp ghép cọc ống thép phải đảm bo yêu cầu về cường độ và tính dễ gia công. Các mối nối bằng hàn hồ quang với kim loại lấp đầy có thể được sử dụng và hàn nối hai đầu mà toàn bộ xung quanh ngấu hoàn toàn có thể được chấp nhận.

Mối nối giữa các phần của cọc ống thép phải đảm bảo cưng độ cũng như có kết cấu xét tới khả năng thi công. Về nguyên tắc, các mối nối theo quá trình hàn bán tự động có kết cu thể hiện trong Hình 21.

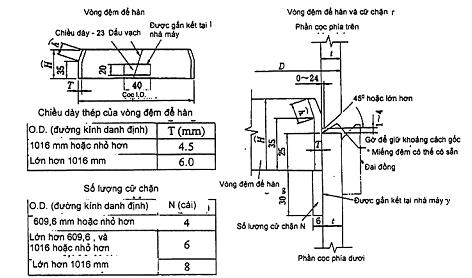

Hình 21. Hình dạng và kích thước tiêu chuẩn mối nối Cọc ống thép đưa vào Hàn bán tự động tại Công trường



Phụ lục A

(Tham khảo)

Các đặc trưng tiêu chuẩn của đất

Trị số tiêu chuẩn của dung trọng g (kN/m3), Lực dính C (kg/cm2), góc nội ma sát j

A.1. Đất cát

Loại cát

Đc trưng của đt

Đặc trưng của đất khi hệ số rỗng bằng

0,45

0,55

0,65

0,75

Sỏi và cát thô

C

0,02

0,01

-

-

j

43

40

38

-

g

20,5

19,5

19,0

-

Cát hạt trung

C

0,03

0,02

0,01

-

j

40

38

35

-

g

20,5

19,5

19,0

-

Cát hạt nhỏ

C

0,06

0,04

0,02

-

j

38

36

32

28

g

19,5

19,5

19,0

19,0

Cát bụi

C

0,08

0,06

0,04

0,02

j

36

34

30

26

g

19,5

19,5

19,0

19,0

Chú thích: Đối với đất đắp phải giảm giá trị của j đi 5 độ và giảm giá trị của g đi 10%

A.2. Đất sét trầm tích kỉ thứ tư

Tên đất và ch số st IL - B

Đặc trưng của đất

Đặc trưng của đất khi Hệ số rỗng bằng

0,45

0,55

0,65

0,75

0,85

0,95

1,05

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Á cát

0 ≤ IL ≤ 0,25

g

21,0

20,0

19,5

-

-

-

-

C

0,15

0,11

0,08

-

-

-

-

j

30

29

27

-

-

-

-

Á cát

0,25 ≤ lL0,75

g

21,0

2,00

19,5

19,0

-

-

-

C

0,13

0,09

0,06

0,03

-

-

-

j

28

26

24

21

-

-

-

Á cát

0,25IL0,75

g

21,0

20,0

19,5

19,0

18,5

18,0

17,5

C

0,47

0,37

0,31

0,25

0,22

1,19

0,15

j

26

25

24

23

22

20

20

Á sét

0 ≤ IL 0,25

g

21,0

20,0

19,5

19,0

18,5

18,0

-

C

0,39

0,34

0,28

0,23

0,18

0,15

-

j

24

23

22

21

19

17

-

Á sét

0,25 ≤ lL0,5

g

-

-

19,5

19,0

18,5

18,0

17,5

C

-

-

0,25

0,20

0,16

0,14

0,12

j

-

-

19

18

16

14

12

Á sét

0,5lL 0,75

g

-

20,0

19,5

19,0

18,5

18,0

17,5

C

-

0,81

0,68

0,54

0,47

0,41

0,36

j

-

21

20

19

18

16

14

Sét

0,25 ≤ IL 0,5

g

-

-

19,5

19,0

18,5

18,0

17,5

C

-

-

0,57

0,50

0,43

0,37

0,32

j

-

-

18

17

16

14

11

Sét

0,5 ≤ lL 0,75

g

-

-

19,5

19,0

18,5

17,0

17,5

C

-

-

0,45

0,41

0,36

0,33

0,29

j

-

-

15

14

12

10

7

*) Tham khảo từ tiêu chuẩn TCVN 9860-2013



Phụ lục B

(Tham khảo)

Phương pháp chuyển vị xác định chuyển vị và phản lực của cọc

Phản lực và chuyển vị của cọc được tính toán bằng cách biểu diễn bệ móng như một khối cứng và tương tác giữa cọc - nền đất là tương tác đàn hồi được mô tả là thông qua các hệ số đàn hồi theo phương đứng và phương ngang.

1) Cơ s tính toán theo phương pháp chuyển vị

Để thuận tiện tính toán, phản lực cọc và chuyển vị móng được giả định trong phương pháp chuyển như sau:

1. Móng cọc được giả định là một kết cấu hai chiều.

2. Cọc là đàn hồi tuyến tính khi chịu nén, chịu nhổ, chuyển vị uốn, hệ số đàn hồi theo phương dọc trục và theo phương vuông góc với trục cọc tại đầu cọc là hằng số, không phụ thuộc vào tải trọng. Hệ s đàn hồi này cũng được áp cụng cho cả cọc chịu nén, cọc chịu nhổ

3. Bệ móng là cứng tuyệt đối và xoay quanh trọng tâm của nhóm cọc.

2) Phương pháp tính toán

Trong tính toán bằng phương pháp chuyển vị, hệ tọa độ được giả sử như trong hình 9.9, thiết lập gốc tại một điểm O tùy ý của móng, xác định các lực bên ngoài làm việc tại điểm O như minh họa trong hình, tại điểm O, thiết lập chuyển vị theo phương các trục dx, dy và chuyển vị xoay a có hướng như minh họa.

Hình B1. Hệ tọa độ trong phương pháp chuyển vị

Gốc tọa độ O có thể chọn tùy ý, nhưng khuyến khích nên chọn O trùng với trọng tâm của nhóm cọc ở mặt dưới của bệ móng.

Trong trường hợp này, chuyển v của gốc tọa độ có thể thu được bằng cách giải hệ phương trình sau đây với ba ẩn.

Axx × dx + Axy × dy + Axa × a = H0                             (B.1)

Ayx × dx + Ayy × dy + Aya × a = V0                             (B.2)

Aax × dx + Aay × dy + Aaa × a = M0                           (B.3)

Giả sử rằng đáy móng nằm ngang, mỗi hệ số có thể thu được bằng cách sử dụng các phương trình sau đây:

Axx = å(K1 × cos2qi + Kv × sin2qi)                                                     (B.4)

Axy = Ayx = å(Kv - K1)× sinqi × cosqi                                                 (B.5)

Axy = Ayx = å{(Kv - K1)x1× sinqi × cosqi - K2 × cosqi}                            (B.6)

Ayy = å(Kv × cos2qi + k1 × sin2qi)                                                      (B.7)

Aya = Aay = å{(Kv × cos2qi + k1× sin2qi)x1 + K2 × sinqi}                         (B.8)

Aaa = å{(Kv × cos2qi + k1× sin2qi)x21 + (K2 + K3)x1× sinqi + K4}              (B.9)

Trong đó:

H0: Tải trọng ngang tác dụng lên đáy bệ móng (kN)

V0: Tải trọng thẳng đứng tác dụng lên đáy bệ móng (kN)

M0: Mô men do tải trọng ngoài quanh điểm O (kN×m)

dx: Chuyển vị ngang tại điểm O (m)

dy: Chuyển vị thẳng đứng tại điểm O (m)

a: Góc xoay của bệ móng (rad)

xi: Tọa độ của đầu cọc thứ i (m)

q: Góc nghiêng so với phương thẳng đứng của cọc thứ i (độ). Ký hiệu như hình B1

Bằng cách sử dụng chuyển vị (dx, dy, a) tại điểm gốc móng thu được từ kết quả của các phép tính nêu trên, lực dọc trục cọc PNi, lực vuông góc với trục cọc PHi, và mô men Mti tác dụng lên mỗi đầu cọc có thể thu được bằng cách sử dụng các phương trình sau đây:

PNi = Kv × dyi                                                       (B.10)

PHi = Kv × dxi - K2 × a                                            (B.11)

Mti = - K3 × dxi + K4 × a                                         (B.12)

dxi = dx × cosq - (dy + axi) × sinqi                            (B.13)

dyi = dx × sinq - (dy + axi) × cosqi                            (B.14)

Trong đó:

dxi’: Chuyn vị theo phương vuông góc với trục cọc của đầu cọc thứ i (m)

dyi’: Chuyển vị theo phương dọc trục của đầu cọc thứ i (m)

Kv: lực dọc trục để tạo ra chuyển vị đơn vị của đầu cọc (hệ s đàn hồi dọc trục của cọc) (kN/m)

K1, K2, K3, và K4: Hệ số đàn hồi theo phương ngang

xi: tọa độ x của đầu cọc thứ i(m)

qi: góc nghiêng so với phương thẳng đứng của cọc thứ i (độ)

PNi: Lực dọc của cọc th i (kN)

PHi: Lực vuông góc với trục cọc của cọc thứ i (kN)

Mti: Mô men do tải trọng ngoài tác dụng lên đầu cọc thứ i (kN×m)

Trong số các giá trị thu được như trên, Mti là mô men do tải trọng ngoài được phân phối trên đầu cọc, và mô men uốn Mbi là nội lực trên đầu cọc là một giá trị có dấu ngược lại. (Cụ th, Mbi = - Mti)

Sau đó, phản lực thẳng đứng đầu cọc Vi và phản ứng ngang Hi được cho bởi phương trình sau đây, và được sử dụng trong việc tính toán bố trí cốt thép của bệ móng:

Vi = PNi × cosqi - PHi × sinqi                                                           (B.15)

Hi = PNi × sinqi + PHi × cosqi                                                          (B.16)

Các phương trình sau đây giúp các nhà thiết kế kiểm tra quá trình tính toán là đúng hay không:

åHi = H0                                                (B.17)

åVi = V0                                                (B.18)

å(Hi + Vi × xi) = M0                                  (B.19)

3) Cọc thẳng đứng bố trí đối xứng

Dưới đây là công thức tính toán thực tế với các cọc thẳng đứng bố trí đối xứng (qi = 0), đây là các tính toán thường được sử dụng nhất, với các hằng s lò xo K1, K2, K3, K4 và và KV là giống nhau giữa các cọc.

Giả sử rằng tổng số cọc là n,

                                                   (B.20)

                                                                               (B.21)

                                                      (B.22)

                                         (B.23)

                                                                                  (B.24)

                                                              (B.25)

Trong đó

                                                                                (B.26)

                                                                               (B.27)

Trong trường hợp liên kết khớp.



TÀI LIỆU THAM KHẢO

Ngoài các tiêu chuẩn viện dẫn đã nêu tại mục 2 có th tham khảo các tài liệu sau:

[1] 22TCN 272-05 (2005), Tiêu chuẩn thiết kế cầu

[2] TCCS 03/2012-TCDBVN (2012), Tiêu chuẩn thiết kế cọc ống thép dạng giếng

[3] TCCS 02:2010/TCĐBVN (2010), Tiêu chuẩn thi công cầu - AASHTO LRFD

[4] TCXDVN 375:2006 (2006), Tiêu chuẩn Thiết Kế Công Trình Chịu Động Đất

[5] TCVN 2737:1995, Tiêu chuẩn tải trng và tác động

[6] JIS A5525, Specification for Japanese Industrial Standard rules for welded steel pipe.

[7] ASTM A252 - 98 (2007), Guideline for Steel pipe pile welding and casting

[8] Hướng dẫn thiết kế cọc ống thép (2012), NSSMC và nhóm nghiên cứu Trường ĐH GTVT (bản song ngữ Anh-Việt)

[9] Recommended Practice for Planning, Designing and Constructing Fixed Offshore Platforms - Working Stress Design, API, 2012.

Các tiêu chuẩn thí nghiệm đất trong phòng

[10] Water Content - ASTM D 4643

[11] Specific Gravity - AASHTO T 100 (ASTM D 854)

[12] Grain Size Distribution - AASHTO T 88 (ASTM D 422)

[13] Liquid Limit and Plastic Limit - AASHTO T 90 (ASTM D4318)

[14] Direct Shear Test - AASHTO T 238 (ASTM D 3080)

[15] Unconfined Compression Test - AASHTO T 208 (ASTM D 2166)

[16] Unconsolidated-Undrained Triaxial Test - ASTM D 2850

[17] Consolidated-Undrained Triaxial Test - AASHTO T 297 (ASTM D 4767)

[18] Consolidation Test - AASHTO T 216 (ASTM D 2435 or D 4186)

[19] Method of classification of geomaterials for engineering purposes - JGS 0051

[20] Method of Unconfined Compression Test of Soil - JIS A-1216

[21] Method of Test for Specific Gravity and Absorption of Fine Aggregate - JIS A-1109

[22] Method of Test for Water Content of Soils - JIS A1203

[23] Method of Test for Density of Soil Part icicle - JIS A1202

[24] Method of Test for Wet Unit Weight - JIS A1225

[25] Method of Test for Minimum and Maximum Density of Sand - JIS A1224

[26] Method of Test for Grain-size Distribution of Soils - JIS A1204

[27] Method of Test for Liquid Limit Test and Plastic Limit Test - JIS A1205

[28] Method of Test for Moisture-density relation of soil - JIS A1210

[29] Method of California Bearing Ratio - JIS A1211

[30] Method of Consolidation - JIS A1217,1227

[31] Method of Test for Unconfined Compression test - JIS A1216

[32] Method for triaxial compression test on soils - JGS 0521,0522,0523,0524

[33] Method for consolidated constant volume direct box shear test on soils - JGS 0560

[34] Method for consolidated constant pressure direct box shear test on soils - JGS 056

Các tiêu chuẩn thí nghiệm đá trong phòng

[35] Determination of Elastic Module - ASTM D 3148

[36] Triaxial Compression Test - AASHTO T 286 (ASTM D 2664)

[37] Unconfined Compression Test - ASTM D 2938

[38] Splitting Tensile Strength Test - ASTM D 3967

[39] Method for unconfined compression test on rocks - JGS 2521

[40] Method for triaxial compression test on rocks - JGS 2531,2532,2533,2534

[41] Method for splitting tensile strength test on rocks - JGS 2551 Specifications for In-situ soil tests

Các tiêu chuẩn thí nghiệm đất tại hiện trường

[42] TCVN 9351-2012 Đất xây dựng: Phương pháp thí nghiệm hiện trường - Thí nghiệm xuyên tiêu chuẩn (SPT)

[43] TCVN 9352-2012 Đất xây dựng: Phương pháp thí nghiệm xuyên tĩnh

[44] 22 TCN 355-06 - Quy trình thí nghiệm cắt cánh hiện trường

[45] Specification Penetration Test - AASHTO T 206 (ASTM D 1586)

[46] Static Cone Test - ASTM D 3441

[47] Field Vane Test - AASHTO T 223 (ASTM D 2573)

[48] Pressuremeter Test - ASTM D 4719

[49] Plate Bearing Test - AASHTO T 235 (ASTM D 1194)

[50] Well Test (Permeability) - ASTM D 4750

[51] Method of Penetration Test for Soils - JIS A-1219

[52] Method for Dutch double-tube cone penetration test - JIS A-1220

[53] Method for Portable Cone Penetration Test - JGS 1431

[54] Method for Field Vane Shear Test - JGS 1411

[55] Pressuremeter Test in Borehole - JGS 1421

Các tiêu chuẩn thí nghiệm đá tại hiện trường

[56] Deformability and strength of Weak Rock by an In-Situ Uniaxial Compressive Test - ASTM D 4555

[57] Determination of Direct Shear Strength of Rock Discontinuities - ASTM D 4554

[58] Modulus of Deformation of Rock Mass Using the Flexible Plate Loading Method - ASTM D 4395

[59] Modulus of Deformation of Rock Mass Using a Radial Jacking Test - ASTM D 4506

[60] Modulus of Deformation of Rock Mass Using the Rigid Plate Loading Method - ASTM D 4394

[61] Stress and Modulus of Deformation Determination Using the Flatjack Method - ASTM D 4729

[62] Stress in Rock Using the Hydraulic Fracturing Method - ASTM D 4845

[63] Method for In-situ Direct Shear Test on Rocks - JGS 3511

[64] Method for In-situ Rigid Plate Loading Test on Rocks - JGS 3521

[65] Method for Pressuremeter Test on Rocks - JGS 3531



MỤC LỤC

1. Phạm vi áp dụng

2. Tài liệu viện dẫn

3. Thuật ngữ và định nghĩa

4. Khảo sát phục vụ thiết kế

4.1. Các khảo sát cơ bản

4.2. Khảo sát địa chất

4.3. Xói cầu

4.4. Khảo sát các điều kiện xây dựng

5. Nguyên tắc thiết kế

5.1. Nguyên lý thiết kế

5.2. Phân tích kết cu

6. Tải trọng và phân bố tải trọng

6.1. Ti trọng

6.2. Phân bố tải trọng

7. Vật liệu

8. Hệ số phản lực nền

8.1. Tổng quát

8.2. Hệ số phản lực nền theo phương đứng

8.3. Hệ số nền theo phương ngang

8.4. Hệ số trượt Cs

9. Hệ số đàn hồi (độ cứng lò xo) của cọc

9.1. Tổng quát

9.2. Hệ số đàn hồi của cọc theo hướng dọc trục

9.3. Hệ số đàn hồi theo phương vuông góc với trục ca cọc

10. Thiết kế kết cấu móng cọc ống thép

10.1. Tổng quan

10.2. Trạng thái gii hạn và hệ số sức kháng

10.3. Khả năng chu tải của cọc theo đất nền

10.4. Khả năng chịu tải theo vật liệu kết cấu cọc

10.5. Thiết kế nhóm cọc

11. Liên kết giữa cọc và bệ móng

11.1. Tổng quát

11.2. Phương pháp liên kết

11.3. Cơ sở thiết kế

11.4. Chi tiết kết cấu

12. Thiết kế các chi tiết khác của cọc

12.1. Đầu cọc

12.2. Mũi cọc

12.3. Kỹ thuật hàn nối cc ống thép

Phụ lục A (Tham kho) Các đặc trưng tiêu chun của đất

Phụ lục B (Tham khảo) Phương pháp chuyển vị xác định chuyn vị và phản lực ca cọc

Tài liệu tham khảo

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN10834:2015
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN10834:2015
Cơ quan ban hành
Người ký***
Lĩnh vựcXây dựng
Ngày ban hành...
Ngày hiệu lực...
Tình trạng hiệu lựcKhông xác định
Cập nhật4 năm trước
