Tải về định dạng Word (320KB) Tải về định dạng PDF (5.9MB)

Tiêu chuẩn Việt Nam TCVN 141:1998 về Xi măng - Phương pháp phân tích hoá học do Bộ Khoa học Công nghệ và Môi trường ban hành

TIÊU CHUẨN VIỆT NAM

TCVN 141 : 1998

XI MĂNG - PHƯƠNG PHÁP PHÂN TÍCH HÓA HỌC

Cement - Methods of chemical analysis

Lời nói đầu

TCVN 141 : 1998 thay thế cho TCVN 141 - 86.

TCVN 141 : 1998 do Ban kỹ thuật TCVN/TC 74 "Xi măng - vôi" hoàn thiện trên cơ sở dự thảo đề nghị của Viện Vật liệu xây dựng - Bộ Xây dựng. Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường ban hành.



XI MĂNG - PHƯƠNG PHÁP PHÂN TÍCH HÓA HỌC

Cement - Methods of chemical analysis

1 Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho các loại xi măng pooc lăng, clanhke xi măng pooc lăng và xỉ lò cao.

2 Tiêu chuẩn trích dẫn

TCVN 4787 - 89 Xi măng - Phương pháp lấy mẫu và chuẩn bị mẫu thử.

TCVN 4851 - 89 Nước dùng để phân tích trong phòng thí nghiệm - Yêu cầu kỹ thuật và phương pháp thử.

3 Quy định chung

3.1 Mỗi chỉ tiêu phân tích được tiến hành song song trên hai lượng cân của mẫu thử và một thí nghiệm trắng để hiệu chỉnh kết quả.

3.2 Biểu thị khối lượng, thể tích và kết quả.

Khối lượng tính bằng gam, chính xác đến 0,0001 g.

Thể tích buret tính bằng mililit, chính xác đến 0,05 ml.

Kết quả thử là giá trị trung bình của hai phép thử, tính bằng phần trăm, lấy hai số sau dấu phẩy.

Chênh lệch giữa hai kết quả xác định song song không được vượt giới hạn cho phép; nếu lớn hơn phải tiến hành phân tích lại.

3.3 Đốt cháy giấy lọc

Tiến hành đốt cháy giấy lọc theo quy trình sau: đưa giấy lọc và mẫu vào chén nung đã được nung tới khối lượng không đổi. Sấy khô rồi đốt giấy lọc ra tro hoàn toàn trong môi trường oxi hóa, sau đó chuyển vào lò nung và nung tới nhiệt độ xác định. Để nguội chén và mẫu tới nhiệt độ phòng trong bình hút ẩm. Cân chén và mẫu.

3.4 Xác định khối lượng không đổi

Xác định khối lượng không đổi bằng cách: nung mẫu đến nhiệt độ xác định và giữ ở nhiệt độ đó 15 phút, để nguội mẫu trong bình hút ẩm đến nhiệt độ phòng và cân. Quá trình được lặp lại cho đến khi độ chênh lệch giữa hai lần cân liên tiếp không vượt quá 0,0005 g.

3.5 Kiểm tra sự có mặt của ion Cl- (phương pháp nitrat bạc)

Rửa kết tủa từ 8 đến 10 lần qua giấy lọc, thu phần nước rửa vào cốc sạch, nhỏ vài giọt dung dịch AgNO3 0,5% vào cốc nước rửa. Nếu còn kết tủa hoặc vẩn đục thì tiếp tục rửa cho đến hết.

4 Hóa chất, thuốc thử

4.1 Nước dùng trong quá trình phân tích là nước cất theo TCVN 4851 - 89 hoặc nước có độ tinh khiết tương đương.

4.2 Hóa chất dùng cho quá trình phân tích phải có độ tinh khiết không thấp hơn tinh khiết phân tích (TKPT).

4.3 Biểu thị thành phần của các dung dịch như sau:

Ký hiệu (1 + 1) hoặc (1 + 2) v.v... chỉ tỷ lệ dung dịch pha loãng. Số thứ nhất chỉ phần thể tích hóa chất đậm đặc cần lấy, số thứ hai chỉ phần thể tích nước cất dùng để pha loãng.

Khối lượng riêng (d) của thuốc thử đậm đặc được tính bằng gam trên centimet khối (g/cm3).

4.4 Axit clohydric đậm đặc (HCl)

4.5 Axit clohydric, dung dịch 1 + 1.

4.6 Axit clohydric, dung dịch 1 + 2.

4.7 Axit clohydric, dung dịch 1 + 99.

4.8 Axit clohydric, dung dịch pH = 1,6. Cách pha như sau:

Nhỏ từ 2 giọt đến 3 giọt axit clohydric HCl đậm đặc vào 1 lít nước đựng trong bình nhựa. Kiểm tra giá trị pH bằng máy đo pH.

4.9 Axit flohydric đậm đặc (HF), d = 1,12 (38 ÷ 40 %)

4.10 Axit flohydric, dung dịch 1 + 3.

4.11 Axit nitric đậm đặc (HNO3), d = 1,40 ÷ 1,42.

4.12 Axit nitric, dung dịch 1 + 4.

4.13 Axit sunfuric đậm đặc (H2SO4).

4.14 Axit sunfuric, dung dịch 1 + 1.

4.15 Axit photphoric đậm đặc (H3PO4), d = 1,71 ÷ 1,75.

4.16 Axit boric (H3BO3).

4.17 Axit axetic (CH3COOH), d = 1,05 ÷ 1,06.

4.18 Axit amino axetic (NH2CH2COOH).

4.19 Amoni hydroxit đậm đặc (NH4OH), d = 0,88 ÷ 0,91.

4.20 Amoni hydroxit, dung dịch 1 + 1.

4.21 Natri hydroxit (NaOH)

4.22 Natri hydroxit, dung dịch 30%.

4.23 Natri hydroxit, dung dịch 10%.

4.24 Natri cacbonat (Na2CO3), dung dịch 5%.

4.25 Natri cacbonat khan (Na2CO3).

4.26 Amoni clorua (NH4Cl).

4.27 Bari clorua (BaCl2), dung dịch 10%.

4.28 Bari clorua (BaCl2) tinh thể.

4.29 Bạc nitrat (AgNO3), dung dịch 0,5%.

4.30 Bạc nitrat (AgNO3), dung dịch 8,5 g/lit.

4.31 Kali hydroxit (KOH), dung dịch 25%.

4.32 Axit boric (H3BO3), dung dịch bão hòa.

4.33 Axit citric (H3C6H5O7), dung dịch 10%.

4.34 Amoni molipdat ((NH4)6Mo7O24.4H2O), dung dịch 10%.

4.35 Amoni axetat (CH3COONH4), dung dịch 25%.

4.36 Đồng - EDTA, dung dịch 0,05 M.

4.37 Dung dịch khử

Hòa tan vào nước hỗn hợp gồm 0,15 g amino - 2 - hidroxynaphtalen - 4 sunforic axit (C10H9NO4S), 0,7 g Na2SO3 khan và 9 g natri metasunfit (Na2S2O5) để thu được 100 ml dung dịch.

Dung dịch này sử dụng tối đa trong một tuần.

4. 38 Dung dịch đệm pH 1,40

Hòa tan 7,505 g amino axetic axit (NH2CH2COOH) và 5,850 g NaCl vào nước để thu được 1 000 ml dung dịch. Pha loãng 300 ml với 700 ml dung dịch axit clohydric (HCl) 1 + 99.

4. 39 Dung dịch đệm pH = 10,5

Hòa tan 54 g amoni clorua vào 650 ml nước, thêm amoni hydroxit 25% đến 1lít, lắc đều.

4.40 Silic dioxit (SiO2).

4.41 Amoni persunfat ((NH4)2S2O8) tinh thể.

4.42 Chỉ thị axit sunfosalixylic 10% (sulfo 5-salicylic axit dihydrat).

4.43 Chỉ thị PAN 1 - (2-pyridylazo) - 2 - naphthol

Hòa tan 0,1 g PAN trong 100 ml etanol (C2H5OH, d = 0,79 g/cm3).

4.44 Amoni nitrat, dung dịch 2%.

4.45 Hỗn hợp chỉ thị fluorexon 1%.

Nghiền mịn và trộn đều 0,1 g fluorexon với 10g kali clorua; bảo quản trong lọ thủy tinh màu.

4.46 Hỗn hợp chỉ thị eriocrom T đen (ETOO) 1%.

Nghiền mịn và trộn đều 0,1 g eriocrom T đen với 10 g kali clorua; bảo quản trong lọ thủy tinh màu.

4.47 Bạc nitrat (AgNO3), dung dịch tiêu chuẩn 0,1 N.

4.48 Amoni sunfoxianua, dung dịch tiêu chuẩn 0,1 N.

4.49 Amoni sắt (III) sunfat (NH4Fe(SO4)2), dung dịch bão hòa.

4.50 Rượu etylic tuyệt đối (C2H5OH).

4.51 Glyxerin (CH2OH-CHOHCH2OH).

4.52 Phenolphtalein tinh thể.

4.53 Axit benzoic tinh thể (C6H5COOH).

4.54 Canxi cacbonat (CaCO3).

4.55 Kali clorua tinh thể (KCl).

4.56 Natri clorua tinh thể (NaCl).

4.57 Natri axetat, dung dịch 5%.

4.58 Đồng sunfat, dung dịch 5%.

4.59 Axit ascobic, dung dịch 3% (bảo quản trong bình thủy tinh màu).

4.60 Dung dịch chuẩn silic dioxit

a) Dung dịch cơ bản: cân 0,200 g SiO2 tinh khiết 99,9% cho vào chén bạch kim, thêm 2,0 g Na2CO3. Nung ở nhiệt độ 1 000 0C ± 50 0C (tối thiểu 15 phút), sau đó để nguội tới nhiệt độ phòng. Lấy khối đã nóng chảy cho vào cốc nhựa và hòa tan trong nước, sau đó chuyển dung dịch vào bình định mức 200 ml, thêm nước tới vạch mức, dung dịch được bảo quản trong bình nhựa, 1 ml dung dịch chứa 1 mg SiO2.

b) Dung dịch chuẩn silic dioxit: dùng pipet hút 5 ml dung dịch cơ bản cho vào bình định mức 250 ml, thêm nước đến vạch định mức. Đựng dung dịch vào bình nhựa. 1ml dung dịch chứa 0,02 mg SiO2. Dung dịch này dùng không quá 7 ngày.

c) Lập đường chuẩn:

Dùng buret, lấy dung dịch chuẩn SiO2, theo thứ tự và thể tích qui định ở bảng 1 vào cốc polyetylen 100 ml, khuấy đều, thêm 5 giọt dung dịch axit flohydric (HF) 1 + 3, khuấy ít nhất 1 phút, thêm 15 ml dung dịch axit boric (H3BO3) bão hòa vào dung dịch trên.

Điều chỉnh độ pH của dung dịch đến pH = 1,15 ± 0,05 bằng cách thêm từng giọt dung dịch NaOH 10% hoặc dung dịch axit clohydric (HCl) 1 + 2, kiểm tra bằng máy đo pH. Dùng pipet lấy 5 ml dung dịch amoni molipdat ((NH4)6Mo7O24.4H2O) 10% cho vào dung dịch trên (tính thời gian là 0). Điều chỉnh dung dịch này tới pH = 1,6 bằng cách nhỏ từng giọt dung dịch NaOH 10% hoặc dung dịch HCl 1 + 2. Đổ dung dịch này vào bình định mức 100 ml, rửa cốc bằng dung dịch axit clohydric (HCl) loãng pH = 1,6.

Sau 20 phút, thêm 5 ml dung dịch axit xitric 10% vào bình định mức, lắc đều, để yên trong 5 phút.

Bảng 1 - Thành phần của dung dịch chuẩn SiO2 và hàm lượng SiO2 của chúng

STT

Trắng

1

2

3

4

5

6

7

8

Dung dịch SiO2 chuẩn (ml)

0

2

4

5

6

8

10

15

20

Nước cất H2O (ml)

20

18

16

15

14

12

10

5

0

Hàm lượng SiO2 (mg SiO2/100 ml)

2

0,04

0,08

0,10

0,12

0,16

0,20

0,30

0,40

Sau đó dùng pipet lấy 2 ml dung dịch khử cho vào bình định mức, thêm dung dịch axit clohydric (HCl) loãng có pH = 1,6 đến vạch mức, lắc đều. Đúng 30 phút sau khi thêm dung dịch amoni molipdat 10% vào dung dịch (thời gian 0 + 30). Đo độ hấp thụ bằng máy so màu ở bước sóng 815 nm trong cuvet 10mm. Lập đường chuẩn.

4.61 Dung dịch chuẩn Ca2+ 0,01 M

a) Canxi cacbonat CaCO3 có độ tinh khiết > 99,9 %, sấy khô ở 2000C đến khối lượng không đổi.

b) Dung dịch chuẩn

Cân k1,0069 g CaCO3 vào cốc dung tích 400 ml, thêm khoảng 100 ml nước. Đậy cốc bằng mặt kính đồng hồ và thêm cẩn thận 10 ml dung dịch axit clohdric 1 + 2. Sau khi phản ứng hoàn thành, đun đến sôi để đuổi hết CO2. Để nguội rồi chuyển vào bình định mức 1 000 ml, thêm nước đến vạch.

4.62 Dung dịch EDTA nồng độ 0,01 M

a) Chuẩn bị

Muối dinatri etilen diamin tetra axetic khan viết tắt là EDTA. Hòa tan 3,723 g EDTA vào nước trong cốc 500 ml, chuyển vào bình định mức 1 000 ml. Thêm nước đến vạch mức lắc đều, bảo quản trong bình nhựa. Dùng dung dịch Ca2+ 0,01 M để kiểm tra lại.

b) Chuẩn độ

Hút 20 ml dung dịch Ca2+ 0,01 M cho vào cốc dung tích 250 ml pha loãng đến 100 ml, thêm 20 ml dung dịch KOH 25% thêm 5 ml dung dịch kali xianua 5% và một ít chỉ thị fluorexon. Dùng dung dịch EDTA 0,01 M chuẩn độ đến khi màu huỳnh quang xanh biến mất và màu hồng xuất hiện trên nền màu đen.

Hệ số chuẩn độ (K) được tính theo công thức:



trong đó

            Vo  là thể tích dung dịch Ca2+ 0,01 M lấy để chuẩn độ, tính bằng mililit;

            V    là thể tích EDTA đã dùng để chuẩn độ, tính bằng mililit.

4.63 Xác định độ chuẩn T của dung dịch axit benzoic 0,1 N theo canxi oxit (CaO)

4.63.1 Glyxerin không ngậm nước: cho từ 250 ml đến 300 ml glyxerin vào cốc 500 ml và đun bằng bếp điện trên có lưới amiăng trong 3 giờ ở nhiệt độ từ 1600C đến 1700C, (dùng nhiệt kế nhúng vào glyxerin để kiểm tra nhiệt độ). Trong khi đun, glyxerin có thể trở thành màu vàng nhạt nhưng không trở ngại gì. Đổ glyxerin đã khử nước vào bình thủy tinh 500 ml nút mài đã sấy khô cẩn thận và đậy chặt.

4.63.2 Dung môi rượu glyxerin: cho 200 ml glyxerin không ngậm nước vào cốc 1 000 ml, đun nóng đến 1000C ÷ 1250C, thêm 15 g bari clorua đã sấy khô ở 130 0C và hòa tan trong glyxerin. Để nguội dung dịch, thêm rượu etylic tuyệt đối đến 1 lít và khoảng 0,1 g phenolphtalein. Dùng dung dịch NaOH 0,01 N trong rượu để điều chỉnh đến khi phản ứng kiềm yếu (dung dịch màu hồng nhạt). Nếu dung dịch là kiềm (màu hồng sáng) thì chuẩn bằng dung dịch axit benzoic 0,1 N trong rượu, cho đến khi có phản ứng kiềm yếu. Cho dung môi rượu glyxerin vào chai thủy tinh 1 lít có nút mài.

4.63.3 Dung dịch axit benzoic 0,1 N trong rượu: làm khô axit benzoic 24 giờ trong bình hút ẩm có axit sunfuric đậm đặc. Hòa tan 12,3 g benzoic trong 1 lít rượu etylic tuyệt đối.

Để xác định độ chuẩn của axit benzoic, dùng CaO mới thu được do nung canxi cacbonat tinh khiết ở nhiệt độ từ 9500C đến 10000C trong khoảng 2 giờ đến 3 giờ. Lấy CaO ra nghiền mịn, cho lại vào chén, nung thêm 30 phút. Cho vào bình tam giác khô dung tích 150 ml khoảng 30 ml dung môi rượu glyxerin.

Cân nhanh từ 0,03 g đến 0,04 g CaO mới nung cho vào bình tam giác, thêm 1 g cát thạch anh hạt lớn đã nung và rửa bằng axit clohydric và nước, lắc đều và nối bình tam giác có ống làm lạnh hồi lưu. Đun sôi trên bếp điện có lưới amiăng cho đến khi dung dịch có màu hồng đậm. Sau đó tháo bình tam giác ra chuẩn độ ngay dung dịch trong bình tam giác bằng dung dịch axit benzoic trong rượu đến khi mất màu hồng. Lại nối bình tam giác với ống làm lạnh hồi lưu và đun sôi cho đến khi xuất hiện màu hồng. Đun và chuẩn độ cho đến khi màu hồng không xuất hiện lại (khoảng 20 phút).

Độ chuẩn của dung dịch axit benzoic (T) tính bằng lượng CaO tương ứng với 1 ml dung dịch axit benzoic 0,1 N trong rượu, gam trên mililit, theo công thức:

trong đó

g  là khối lượng CaO, tính bằng gam;

V  là lượng dung dịch axit benzoic 0,1 N dùng để chuẩn độ, tính bằng mililit.

Kết quả 3 lần xác định độ chuẩn của dung dịch axit benzoic không chênh lệch quá 0,0005 g CaO/ml.

4.64 Dung dịch chuẩn natri clorua (NaCl).

Hòa tan 0,5083 g NaCl đã sấy ở nhiệt độ 1100C vào nước, chuyển vào bình định mức 1 000 ml, thêm nước đến vạch mức, lắc đều. 1 ml dung dịch này (A) chứa 200mg Na+. Dung dịch được bảo quản trong bình nhựa.

Hút 10 ml dung dịch trên cho vào bình định mức 100 ml, thêm nước đến vạch mức, lắc đều. 1 ml dung dịch này (B) chứa 20mg Na+.

Lập đường chuẩn: Lấy vào 3 bình định mức 100 ml lần lượt 1ml; 2,5 ml; 5 ml của dung dịch (B). Thêm nước đến vạch mức, lắc đều, được dung dịch chuẩn NaCl (bảng 2).

Bảng 2 - Dung dịch chuẩn NaCl



1 ml

2,5 ml

5 ml

Na+, mg/ml

0,2

0,5

1,0

Na2O, mg/ml

0,269 6

0,6740

1,3480

Đo độ hấp thụ nguyên tử tương ứng và lập đường chuẩn.

4.65 Dung dịch chuẩn kali clorua KCl

Hòa tan 0,381 4 g muối KCl đã sấy khô ở 1100C vào nước, chuyển vào bình định mức 1 000 ml, thêm nước đến vạch mức, lắc đều. 1 ml dung dịch này chứa 200 mg K+. Dung dịch được bảo quản trong bình nhựa.

Hút 10 ml dung dịch trên cho vào bình định mức 100 ml, thêm nước đến vạch mức, lắc đều (dung dịch pha loãng 10 lần): 1 ml dung dịch này chứa 20 mg K+.

Lập đường chuẩn: lấy vào 3 bình định mức 100 ml lần lượt các thể tích 2 ml; 5 ml và 10 ml dung dịch trên đã pha loãng 10 lần. Thêm nước tới vạch mức lắc đều được dung dịch chuẩn KCl (bảng 3).

Bảng 3 - Dung dịch chuẩn KCl



2 ml

5 ml

10 ml

K+, mg/ml

0,4

1,0

         2,0

K2O, mg/ml

0,482

1,205

2,409

Đo độ hấp thụ nguyên tử và lập đường chuẩn.

4.66 Diantipyrinmetan dung dịch 2%: hòa tan 20 g diantipyrinmetan vào khoảng 200 ml đến 300 ml nước, thêm 15 ml axit clohydric (d = 1,19). Khuấy đều, thêm nước đến 1 000 ml, bảo quản trong bình nhựa.

4.67 Tổng hợp diantipyrinmetan: hòa tan 70 g antipyrin vào 100 ml formalin 40% và 100 ml axit clohydric (d = 1,19), đun cách thủy có ống làm lạnh hồi lưu khoảng từ 1 giờ đến 1 giờ 30 phút. Trung hòa dung dịch khi nóng bằng dung dịch amoni hydroxit 25% đến pH = 8, để nguội, lọc kết tủa và rửa bằng nước. Sấy khô ở dưới 100 0C (có thể dùng ngay được).

Tinh chế thuốc thử: hòa tan thuốc thử vào etanol nóng, lọc dung dịch. Pha loãng dung dịch bằng nước, đến khi xuất hiện kết tủa. Rửa và sấy khô kết tủa.

4.68 Lập đường chuẩn TiO2

4.68.1 Dung dịch chuẩn titan dioxit: hòa tan 0,150 8 g kali hexafloro titan (K2TiF6) vào 20 ml dung dịch axit sunfuric 1 + 4 trong chén bạch kim, đun đến bốc khói trắng, thêm nước nóng, khuấy cho tan, chuyển vào bình định mức 500 ml, thêm 5 ml dung dịch axit sunfuric (H2SO4) 1 + 1, thêm nước đến vạch mức, lắc đều. Lấy 50 ml dung dịch này cho vào bình định mức 500 ml, thêm 5 ml dung dịch axit sunfuric 1 + 1 rồi thêm nước đến vạch, lắc đều. 1 ml dung dịch này chứa 0,000 01 g TiO2.

4.68.2 Lập đường chuẩn: cho vào 10 bình định mức 100 ml lần lượt các lượng dung dịch titan dioxit chuẩn: 0 - 1 - 2 - 3 - 4 - 5 - 7 - 8 - 9 - 10 ml, trung hòa dung dịch bằng dung dịch natri axetat 5%, axit hóa lại bằng dung dịch axit clohydric 1 + 1. Thêm 2 giọt dung dịch đồng sunfat 5% vào 5 ml dung dịch axit ascobic 5%, lắc đều, để yên từ 10 phút đến 15 phút. Thêm vào 10 ml dung dịch axit clohydric 1 + 1, thêm nước đến khoảng 70 ml, thêm tiếp 15 ml dung dịch diantypyrinmetan 2%. Thêm nước đến vạch mức, lắc đều.

Sau 60 phút, đo độ hấp thụ của dung dịch ở bước sóng 400 nm, trong cuvet 10 mm, dùng nước cất làm dung dịch so sánh. Lập đường chuẩn.

4.69 Lập đường chuẩn MnO

Cân 3,144 6 g MnSO4.4H2O (đã sấy trong chân không), hòa tan với nước trong bình định mức 1 000 ml. Lấy 100 ml dung dịch này pha thành 1 000 ml, 1 ml dung dịch này tương ứng với 0,1 mg MnO.

Lấy những lượng dung dịch tương ứng với 1 mg; 2 mg; 3 mg; 4 mg và 5 mg MnO cho vào bình định mức 100 ml; thêm 10 ml dung dịch bạc nitrat 8,5 g/l, đun sôi trên bếp cách thủy 5 phút. Cho từ từ tinh thể amonipersunfat đến khi màu hồng không thay đổi khi thêm amoni persunphat. Để nguội dung dịch đến nhiệt độ phòng. Thêm 1 ml dung dịch axit photphoric H3PO4 1 + 1. Thêm nước đến vạch lắc đều. Đo độ hấp thụ của dung dịch ở bước sóng 530 nm trong cuvet 10 mm, dùng nước làm dung dịch so sánh, lập đường chuẩn.

5 Thiết bị dụng cụ

5.1 Cân phân tích có độ chính xác 0,0001 g.

5.2 Tủ sấy 300 0C.

5.3 Lò nung 1 0000C và lò nung 1 2000C có bộ phận khống chế nhiệt độ.

5.4 Máy quang phổ hấp thụ nguyên tử.

5.5 Máy so màu quang điện.

5.6 Máy đo pH có độ chính xác 0,01.

5.7 Máy cất nước.

5.8 Bình khí nén axetylen sạch.

5.9 Tủ hút hơi độc.

5.10 Chén bạch kim 30 ml hoặc 50 ml.

5.11 Bếp cách thủy, bếp cách cát kiểm soát được ở 400 0C.

5.12 Bình hút ẩm F 140 mm hoặc F 200 mm.

5. 13 Bình định mức 100 ml, 200 ml, 250 ml, 500 ml và 1 000 ml; pipet 2 ml, 5 ml, 10 ml, 25 ml, 50 ml và 100 ml; buret 10 ml, 20 ml và 25 ml.

5. 14 Giấy lọc

- giấy lọc không tro mịn có đường kính lỗ trung bình khoảng 2 mm;

- giấy lọc không tro trung bình có đường kính lỗ trung bình khoảng 7 mm;

- giấy lọc không tro thô có đường kính lỗ trung bình khoảng 20 mm.

6 Lấy mẫu và chuẩn bị mẫu

Lấy mẫu xi măng theo TCVN 4787 - 89. Dùng phương pháp chia tư lấy khoảng từ 150 g đến 250 g, cho vào lọ thủy tinh đậy kín.

Mẫu đưa đến phòng thí nghiệm được đổ trên tờ giấy láng, trải thành một lớp mỏng. Dùng nam châm để hút sắt, kim loại lẫn trong xi măng. Sau đó dùng phương pháp chia tư lấy khoảng 25 g, đem nghiền trên cối mã não thành bột mịn (cỡ hạt 0,063 mm) để làm mẫu phân tích hóa học, phần mẫu còn lại được bảo quản trong lọ thủy tinh đậy kín. Việc chuẩn bị mẫu phải được tiến hành càng nhanh càng tốt, để mẫu tiếp xúc với không khí xung quanh trong thời gian ít nhất.

Sấy mẫu ở nhiệt độ 1050C ± 50C đến khối lượng không đổi và trộn đều trước khi cân để tiến hành phân tích hóa học.

7 Phương pháp thử

7.1 Xác định lượng mất khi nung

7.1.1 Nguyên tắc

Mẫu thử được nung ở 1 0000C đến khối lượng không đổi. Từ sự giảm khối lượng tính ra lượng mất khi nung.

7.1.2 Tiến hành thử

Cân 1 g ± 0,05 g mẫu xi măng đã được chuẩn bị theo điều 6 chính xác đến 0,000 1 g, cho vào chén sứ đã được nung và cân ở nhiệt độ từ 9500C đến 1000 0C, đến khối lượng không đổi. Cho chén sứ đã đậy nắp vào lò nung. Sau đó nung ở nhiệt độ 950 0C đến 1 0000C trong 1 giờ, lấy mẫu ra để nguội trong bình hút ẩm đến nhiệt độ phòng, cân. Nung lại ở nhiệt độ trên 15 phút và cân đến khối lượng không đổi.

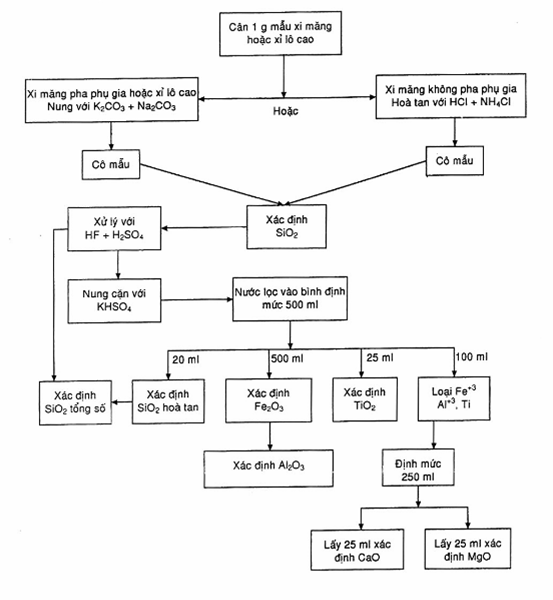

Hình 1 - Sơ đồ phân tích thành phần chính của xi măng

7.1.3 Tính kết quả

Lượng mất khi nung (MKN), tính bằng phần trăm, theo công thức:

trong đó

g1   là khối lượng mẫu và chén trước khi nung, tính bằng gam;

g2   là khối lượng mẫu và chén sau khi nung, tính bằng gam;

g     là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,08%.

7.2 Xác định hàm lượng silic dioxit

Phương pháp này không áp dụng đối với xi măng chứa bari.

7.2.1 Nguyên tắc

Phân hủy mẫu xi măng bằng cách nung chảy với hỗn hợp kali natri cacbonat, hòa tan khối nóng chảy bằng dung dịch axit clohydric loãng, cô cạn dung dịch để tách nước của axit silisic. Nung kết quả ở 1 000 0C ± 50 0C, rồi xử lý bằng dung dịch axit flohydric để tách silic ở dạng silic tetra florua.

7.2.2 Tiến hành thử

Cân 1 g ± 0,05 g mẫu xi măng đã chuẩn bị theo mục 6, vào chén bạch kim đã có sẵn từ 4 g đến 5 g hỗn hợp nung chảy kali natri cacbonat, phủ lên trên mẫu một lớp hỗn hợp nung chảy dày từ 1 cm đến 2 cm.

Nung mẫu ở nhiệt độ 9000C đến 9500C trong 30 phút. Lấy chén ra để nguội, chuyển toàn bộ khối nung chảy vào bát sứ, dùng nước đun sôi và dung dịch axit clohydric 1 + 1 rửa sạch chén bạch kim, đậy bát sứ bằng mặt kính đồng hồ, thêm từ từ 30 ml axit clohydric đậm đặc (  d = 1,19) sau khi mẫu tan hết. Dùng nước đun sôi tia rửa thành bát sứ và mặt kính đồng hồ, dùng đũa thủy tinh khuấy đều dung dịch.

Cô cạn dung dịch trên bếp cách cát (ở nhiệt độ từ 1000C đến 1100C) đến khô, dùng đũa thủy tinh dầm nhỏ các cục muối tạo thành đến cỡ hạt không lớn hơn 2 mm, tiếp tục cô mẫu ở nhiệt độ trên trong thời gian từ 1 giờ đến 1 giờ 30 phút. Để nguội mẫu thử, thêm vào bát sứ 15 ml axit clohydric đậm đặc, để yên 10 phút, thêm tiếp vào bát sứ từ 90 ml đến 100 ml nước đun sôi, khuấy đều cho tan hết muối.

Lọc dung dịch còn nóng qua giấy lọc không tro trung bình. Dùng dung dịch axit clohydric 5% đã đun nóng, rửa kết tủa và thành bát, lọc gạn 3 lần, sau đó chuyển kết tủa vào giấy lọc, dùng giấy lọc không tro trung bình để lau sạch đũa thủy tinh và thành bát. Tiếp tục rửa kết tủa bằng nước cất đun sôi đến hết ion clorua (thử bằng dung dịch AgNO3 0,5%). Thu nước lọc và nước rửa vào bình định mức 500 ml. Chuyển giấy lọc có kết tủa axit silisic vào chén bạch kim, sấy và đốt giấy lọc trên bếp điện. Nung chén ở nhiệt độ 1 0000C ± 500C trong 1 giờ 30 phút, lấy chén ra để nguội trong bình hút ẩm đến nhiệt độ phòng. Nung lại ở nhiệt độ trên đến khối lượng không đổi.

Tẩm ướt kết tủa trong chén bằng vài giọt nước, thêm vào chén 0,5 ml dung dịch axit sunfuric H2SO4 (1 + 1) vào 10 ml axit flohydric 40%, làm bay hơi chất chứa trong chén trên bếp điện đến khô. Thêm tiếp vào chén từ 3ml đến 4ml axit flohydric, làm bay hơi trên bếp điện đến ngừng bốc khói trắng. Nung chén bạch kim và cặn ở nhiệt độ 1 0000C ± 500C trong 30 phút. Lấy chén ra để nguội trong bình hút ẩm đến nhiệt độ phòng, cân đến khối lượng không đổi.

Nung cặn còn lại trong chén với từ 2 g đến 3 g kali hydro sunfat KHSO4, hòa tan khối nóng chảy bằng nước sôi, nếu còn vẩn đục, thêm vài giọt axit sunfuric H2SO4 (d = 1,84) đến tan trong. Gộp vào phần nước lọc ở trên và thêm nước đến vạch mức lắc đều. Dung dịch này để xác định nhôm, sắt, canxi, magiê, titan (dung dịch A).

7.2.3 Tính kết quả

Hàm lượng silic dioxit (SiO2) tính bằng phần trăm, theo công thức:

trong đó

g1   là khối lượng chén bạch kim và kết tủa trước khi xử lý bằng axit flohydric, tính bằng gam;

g2   là khối lượng chén bạch kim và kết tủa sau khi xử lý bằng axit flohydric, tính bằng gam;

g     là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,25%.

7.3 Xác định hàm lượng silic dioxit và cặn không tan trong clanhke ximăng poóc lăng và xi măng poóc lăng không pha phụ gia.

Phương pháp này không áp dụng đối với xi măng có bari.

7.3.1 Nguyên tắc

Hòa tan xi măng trong axit clohydric đậm đặc có thêm amoni clorua để pha keo, lọc, rửa, nung, cân silic dioxit và cặn không tan.

7.3.2 Tiến hành thử

Cân 1 g ± 0,05g mẫu xi măng đã chuẩn bị theo mục 6 vào cốc dung dịch 100 ml, tẩm ướt mẫu bằng nước cất, dùng đũa thủy tinh dầm tan hết cục. Đậy cốc bằng mặt kính đồng hồ, cho từ từ 10 ml axit clohydric (d - 1,19) qua miệng cốc, dùng đũa thủy tinh dầm tan hết những hạt đen. Cho vào 1 g amoni clorua NH4Cl, khuấy đều. Để trên bếp cách cát (hoặc bếp cách thủy) khoảng 45 phút, trong thời gian đó khuấy nhiều lần, chú ý dầm tan những cục vón ( bếp cách cát phải giữ nhiệt độ không quá 100 0C). Sau đó lấy ra, cho vào 15 ml axit clohydric HCl đậm đặc và 35ml nước cất đun sôi, khuấy đều, để lắng, lọc gạn qua giấy lọc không tro chảy trung bình. Dùng dung dịch axit clohydric HCl 5% đã đun sôi rửa kết tủa và thành cốc, lọc gạn 3 lần. Sau đó chuyển kết tủa vào giấy lọc, dùng giấy lọc không tro trung bình để lau sạch đũa thủy tinh và cốc. Tiếp tục rửa kết tủa bằng nước cất đun sôi đến hết ion Cl- (thử bằng dung dịch AgNO3 0,5%).

Chuyển nước lọc và nước rửa vào bình định mức 500ml, thêm nước cất đến vạch mức lắc đều, dung dịch này để xác định nhôm, sắt, canxi, magiê và titan (dung dịch A).

Cho kết tủa và giấy lọc vào chén bạch kim đã biết khối lượng. Sấy khô và đốt từ từ cho cháy hết giấy lọc trên bếp điện. Nung ở nhiệt độ 1 0000C ± 500C trong 1 giờ 30 phút. Lấy ra để nguội trong bình hút ẩm đến nhiệt độ phòng, cân. Nung lại ở nhiệt độ đó 15 phút và cân đến khối lượng không đổi.

7.3.3 Tính kết quả

Hàm lượng silic dioxit và cặn không tan (SiO2 + CKT) tính bằng % theo công thức:

trong đó

g1   là khối lượng kết tủa và chén, tính bằng gam;

g2   là khối lượng chén không, tính bằng gam;

g     là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,25%.

7.4 Xác định silic dioxit (SiO2 ) hòa tan

Phương pháp này không áp dụng cho xi măng chứa bari.

7.4.1 Nguyên tắc

Do độ hòa tan của axit silisic, nước lọc của dung  dịch A có một phần SiO2 hòa tan.

Trong môi trường axit, amoni molipdat tác dụng với silic tạo một phức mầu. Đo cường độ mẫu bằng máy so màu ở bước sóng 851 nm, tính được hàm lượng silic hòa tan.

7.4.2 Tiến hành thử

Hút 20 ml dung dịch A thu được ở điều 7.2.2 cho vào cốc polyetylen, thêm 20 ml nước, khuấy đều, thêm 5 giọt dung dịch axit flohydric HF 1 + 3, khuấy thêm một phút nữa. Thêm 15 ml axit boric H3BO3, dùng dung dịch NaOH 10% và dung dịch axit clohydric 1 + 2 cho từng giọt, điều chỉnh thêm pH = 1,15, kiểm tra lại trên máy đo pH. Thêm chính xác 5 ml dung dịch amoni molipdat 10% (thời điểm 0). Điều chỉnh pH của dung dịch đến 1,6 bằng cách thêm từ từ dung dịch NaOH 10% hoặc dung dịch axit clohydric 1 + 2. Chuyển dung dịch vào bình định mức 100 ml, sau 20 phút thêm chính xác 5 ml dung dịch axit xitric 10% lắc đều và để yên 5 phút. Sau đó thêm 2 ml dung dịch thử. Thêm dung dịch axit clohydric có pH bằng 1,6 cho đến vạch mức, lắc đều. Sau khoảng thời gian 30 phút tiến hành đo trên máy so màu. Đo độ hấp thụ của dung dịch với bước sóng 815 nm, trong cuvet 10mm, dùng mẫu trắng làm dung dịch so sánh. Từ đó đối chiếu với đường cong chuẩn để tìm hàm lượng silic dioxit.

7.4.3 Tính kết quả

Hàm lượng silic dioxit (SiO2) hòa tan tính bằng phần trăm, theo công thức:

trong đó

g1   là lượng silic dioxit tìm được trên đường cong chuẩn, tính bằng gam;

g     là khối lượng mẫu lấy để phân tích, tính bằng gam.

7.5 Xác định hàm lượng cặn không tan (CKT)

Phương pháp này không áp dụng cho xi măng chứa bari.

7.5.1 Nguyên tắc

Hòa tan xi măng bằng dung dịch axit clohydric loãng, lọc lấy phần cặn không tan, xử lý bằng dung dịch natri cacbonat, lọc, rửa, nung và cân.

7.5.2 Tiến hành thử

Cân 1 g ± 0,05 g mẫu xi măng đã chuẩn bị theo điều 6 cho vào cốc dung tích 100 ml, thêm 45 ml nước cất, khuấy đều, đậy mặt kính đồng hồ, cho từ từ 5 ml axit clohydric HCl ( d = 1,19) dùng đũa thủy tinh dầm cho tan hết mẫu đun sôi nhẹ trên bếp cách cát trong 30 phút. Lọc, gạn qua giấy lọc không tro trung bình. Rửa bằng nước sôi đến hết ion Cl- (thử bằng dung dịch AgNO3 0,5%).

Nước lọc và nước rửa giữ lại để xác định anhydric sunfuric SO3. Chuyển giấy lọc  và phần cặn trên đó vào cốc cũ. Thêm 50 ml dung dịch natri cacbonat Na2CO3 5%. Để 5 phút ở nhiệt độ phòng cho ngấu, đun sôi lăn tăn 5 phút. Lọc bằng giấy lọc không tro chảy chậm, rửa 5 lần bằng nước sôi, sau đó rửa 5 lần bằng dung dịch axit clohydric HCl 5% đun sôi. Sau đó rửa bằng nước đun sôi đến hết ion Cl- (thử bằng dung dịch AgNO3 0,5%). Giấy lọc và bã cho vào chén sứ đã nung và cân đến khối lượng không đổi. Sấy khô và đốt cháy hết giấy lọc, nung ở nhiệt độ từ 9500C đến 1 0000C trong 45 phút. Lấy ra để nguội trong bình hút ẩm đến nhiệt độ phòng rồi cân, nung lại đến khối lượng không đổi.

7.5.3 Tính kết quả

Hàm lượng cặn không tan (CKT) tính bằng phần trăm, theo công thức:

trong đó

g1   là khối lượng chén và cặn không tan, tính bằng gam;

g2   là khối lượng chén không, tính bằng gam;

g     là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.

7.6 Xác định hàm lượng SiO2 tổng

Hàm lượng SiO2 tổng là tổng hàm lượng SiO2 xác định theo 7.2 hoặc 7.3, và hàm lượng SiO2 hòa tan xác định theo 7.4.

7.7 Xác định hàm lượng sắt (III) oxit (Fe2O3)

7.7.1 Nguyên tắc

Chuẩn độ sắt (III) bằng dung dịch EDTA ở môi trường pH 1,5 đến 1,8 với chỉ thị axit sunfosalisilic. Khi kết thúc chuẩn độ màu dung dịch chuyển từ tím đỏ sang màu vàng rơm.

7.7.2 Tiến hành thử

Lấy 50 ml dung dịch A ở 7.2.2 cho vào cốc dung tích 250 ml, thêm vào 1 ml dung dịch hydro peroxit H2O2 30%, đun sôi nhẹ, thêm 2 ml dung dịch axit sunfosalisilic 10%, thêm nước cất đến khoảng 100 ml. Dùng dung dịch axit clohydric 1 + 1 và dung dịch natri hydroxit 10% nhỏ từ từ từng giọt để điều chỉnh pH đến 1,5 - 1,8 (dung dịch chuyển sang màu tím sẫm). Đun nóng dung dịch đến 500C - 600C chuẩn độ bằng dung dịch tiêu chuẩn EDTA 0,01 M đến khi màu chuyển từ tím đỏ sang vàng rơm.

7.7.3 Tính kết quả

Hàm lượng sắt (III) oxit (Fe2O3) tính bằng phần trăm, theo công thức:

Trong đó

V  là thể tích dung dịch tiêu chuẩn EDTA 0,01 M tiêu thụ khi chuẩn độ, tính bằng mililit;

0,000 7985 là khối lượng Fe2O3 tương ứng với 1 ml dung dịch EDTA 0,01 M, tính bằng gam;

K  là hệ số chuẩn độ (4.62.b);

g  là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,15%.

7.8 Xác định hàm lượng nhôm oxit (Al2O3)

7.8.1 Nguyên tắc

Chuẩn độ nhôm (III) bằng dung dịch tiêu chuẩn EDTA 0,01 M ở môi trường pH = 4 với chỉ thị PAN. Kết thúc chuẩn độ, màu của dung dịch chuyển từ màu hồng sang không màu.

7.8.2 Tiến hành thử

Làm nguội dung dịch sau khi đã xác định hàm lượng sắt (III) oxit ở 7.7 đến nhiệt độ phòng. Thêm 5 ml dung dịch axit axetic, thêm từng giọt dung dịch amoni axetat 25% đến khi dung dịch đạt pH = 4. Kiểm tra bằng máy đo pH. Đun dung dịch đến sôi, thêm từ 3 giọt đến 5 giọt dung dịch đồng - EDTA 0,05 M, từ 3 giọt đến 5 giọt chỉ thị PAN, chuẩn độ bằng dung dịch tiêu chuẩn EDTA 0,01 M cho đến khi mất màu hồng. Đun sôi dung dịch nếu màu hồng lại xuất hiện, dùng dung dịch EDTA 0,01 M tiếp tục chuẩn độ cho đến khi mất màu hồng.

7.8.3 Tính kết quả

Hàm lượng nhôm oxit (Al2O3) tính bằng phần trăm, theo công thức:

Trong đó

V  là thể tích dung dịch tiêu chuẩn EDTA 0,01 M tiêu thụ khi chuẩn độ, tính bằng mililit;

0,000 509 8 là khối lượng nhôm oxit Al2O3 tương ứng với 1 ml dung dịch EDTA 0,01 M, tính bằng gam;

K  là hệ số chuẩn độ (4.62.b);

g  là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,25%.

7.9 Xác định hàm lượng canxi oxit (CaO)

Phương pháp này không áp dụng cho xi măng chứa bari.

7.9.1 Nguyên tắc

Canxi và magiê được tách khỏi sắt, nhôm, titan bằng amoni hydroxit. Chuẩn độ canxi bằng dung dịch EDTA tiêu chuẩn ở pH lớn hơn 12 với chỉ thị fluorexon, ở điểm tương đương dung dịch chuyển từ màu xanh huỳnh quang sang màu hồng.

7.9.2 Tiến hành thử

Lấy vào cốc 100 ml dung dịch A (7.2.2), thêm vào cốc 1 g amoni clorua, đun dung dịch đến 600C - 700C, nhỏ từ từ dung dịch amoni hydroxit 25% và khuấy đến xuất hiện kết tủa hydroxit, cho dư một giọt amoni hydroxit, đun nóng dung dịch 700C - 800C trong thời gian từ 45 phút đến 60 phút để đông tụ kết tủa và loại amoni hydroxit dư. Lọc dung dịch còn nóng qua giấy lọc vào bình định mức 250 ml. Dùng dung dịch amoni nitrat 2% đun nóng từ 600C đến 700C, rửa kết tủa đến hết ion Cl- (thử bằng dung dịch AgNO3 0,5%) cho nước đến vạch mức lắc đều (dung dịch B). Lấy vào cốc 25ml dung dịch B, thêm 80 ml nước, 20 ml dung dịch kali hydroxit 25%, 2 ml dung dịch kali xianua 5% và một ít chỉ thị fluorexon 1%, đặt cốc trên một nền màu đen, dùng dung dịch EDTA tiêu chuẩn 0,01 M, chuẩn độ cho đến khi dung dịch chuyển màu từ xanh huỳnh quang sang hồng.

7.9.3 Tính kết quả

Hàm lượng canxi oxit (CaO) tính bằng phần trăm, theo công thức:

Trong đó

V  là thể tích dung dịch tiêu chuẩn EDTA 0,01 M tiêu thụ khi chuẩn độ, tính bằng mililit;

0,000 56 là khối lượng canxi oxit CaO tương ứng với 1 ml dung dịch EDTA 0,01 M, tính bằng gam;

K  là hệ số chuẩn độ (4.62.b);

g  là khối lượng mẫu để xác định canxi, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,43%.

7.10 Xác định hàm lượng magiê oxit (MgO)

Phương pháp này không áp dụng cho xi măng chứa bari.

7.10.1 Nguyên tắc

Chuẩn độ tổng lượng canxi và magiê trong mẫu bằng dung dịch EDTA tiêu chuẩn theo chỉ thị eriocrom T đen ở pH = 10,5. Xác định hàm lượng magiê oxit theo hiệu số thể tích EDTA tiêu thụ.

7.10.2 Tiến hành thử

Lấy 25 ml dung dịch B (7.9.2) thêm 80 ml nước cất, 15 ml dung dịch đệm pH = 10,5, 2ml dung dịch kali xianua 5% và một ít chỉ thị eriocrom T đen 1%, chuẩn độ tổng lượng canxi và magiê bằng dung dịch tiêu chuẩn EDTA 0,01 M đến khi dung dịch chuyển từ màu đỏ rượu nho sang xanh nước biển.

7.10.3 Tính kết quả

Hàm lượng magiê oxit (MgO) tính bằng phần trăm, theo công thức:

Trong đó

V2  là thể tích dung dịch tiêu chuẩn EDTA 0,01 M tiêu thụ khi chuẩn độ tổng lượng canxi magiê, tính bằng mililit;

V1  là thể tích dung dịch  EDTA 0,01 M tiêu thụ khi chuẩn độ canxi ở 7.9.3, tính bằng mililit;

0,000 403 là khối lượng magiê oxit tương ứng với 1 ml dung dịch EDTA 0,01 M, tính bằng gam;

K  là hệ số chuẩn độ (4.62.b);

g  là khối lượng mẫu để xác định magiê oxít, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,25%.

7.11 Xác định hàm lượng anhydric sunfuric (SO3)

Phương pháp này không áp dụng cho xi măng chứa bari.

7.11.1 Nguyên tắc

Kết tủa sunfat dưới dạng bari sunfat. Từ bari sunfat được tính ra khối lượng anhydric sunfuric.

7.11.2 Tiến hành thử

Lấy dung dịch lọc từ 7.5, xác định hàm lượng cặn không tan, đun sôi dung dịch này đồng thời đun sôi dung dịch bari clorua 10%. Cho từ từ 10 ml dung dịch bari clorua 10% khuấy đều, tiếp tục đun nhẹ trong 5 phút. Để yên dung dịch trong 4 giờ để kết tủa lắng xuống.

Lọc qua giấy lọc không tro chảy chậm, rửa kết tủa và giấy lọc 5 lần bằng dung dịch axit clohydric 5% đã đun nóng. Tiếp tục rửa với nước cất đun sôi cho đến hết ion Cl- (thử bằng dung dịch AgNO3 0,5%). Cho kết tủa và giấy lọc vào chén sứ đã nung đến khối lượng không đổi. Sấy và đốt cháy giấy lọc, nung ở nhiệt độ từ 8000C đến 8500C trong 60 phút.

Lấy ra để nguội trong bình hút ẩm đến nhiệt độ phòng, cân, nung lại ở nhiệt độ trên đến khối lượng không đổi.

7.11.3 Tính kết quả

Hàm lượng anhydric sunfuric (SO3) tính bằng phần trăm, theo công thức:

Trong đó

g1  là khối lượng chén có kết tủa, tính bằng gam;

g2  là khối lượng chén không, tính bằng gam;

g  là khối lượng mẫu để lấy phân tích, tính bằng gam.

0,343 là hệ số chuyển từ BaSO4, sang SO3.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.

7.12 Xác định hàm lượng sunfua (S)

Phương pháp này không áp dụng cho xi măng chứa bari.

7.12.1 Nguyên tắc

Oxy hóa lưu huỳnh ở dạng sunfua thành sunfat bằng brôm và sau đó kết tủa dưới dạng bari sunfat, rửa, nung và cân.

7.12.2 Tiến hành thử

Cân 2 g ± 0,05 g mẫu xi măng đã chuẩn bị theo điều 6 vào cốc 250 ml, thấm ướt bằng vài mililit nước cất. Thêm vào từ 70 ml đến 80 ml nước brôm, khuấy đều, để yên từ 2 giờ đến 3 giờ. Sau đó thêm từ từ 20 ml dung dịch axit clohydric HCl (d = 1,19) và khuấy, sau từ 10 phút đến 15 phút, chuyển toàn bộ dung dịch sang bát sứ, cho bốc hơi đến khô để tách silic, lấy lại bằng axit clohydric HCL (d = 1,19) và nước, đun sôi lọc, rửa sạch ion Cl- (thử bằng dung dịch AgNO3 0,5%). Dùng dung dịch lọc để xác định lưu huỳnh tổng số bằng phương pháp kết tủa dưới dạng BaSO4 theo 7.11.

7.12.3 Tính kết quả

Hàm lượng sunfua (S) tính bằng phần trăm, theo công thức:

Trong đó

A  là khối lượng BaSO4 tương ứng với lưu huỳnh tổng số xác định theo 7.12, tính bằng gam;

B  là khối lượng BaSO4 tương ứng với lưu huỳnh dạng sunfua xác định theo 7.11, tính bằng gam;

0,137 3 là hệ số chuyển từ BaSO4, sang S.

g  là khối lượng mẫu để lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,05%.

7.13 Xác định hàm lượng clorua (Cl-)

7.13.1 Nguyên tắc

Kết tủa clorua bằng bạc nitrat, chuẩn độ lượng bạc nitrat dư bằng amoni sunfoxianua.

7.13.2 Tiến hành thử

Cân 1 g ± 0,05 g mẫu xi măng đã chuẩn bị theo điều 6 vào bình tam giác 500 ml, thêm vào 50 ml nước cất và 20 ml dung dịch axit nitric (HNO3) 1= 4, đun nóng để hòa tan. Làm nguội, pha loãng với 200 ml nước. Thêm chính xác 5 ml dung dịch bạc nitrat AgNO3 0,1 N và 2 ml đến 3 ml dung dịch amoni sắt (III) sunfat NH4Fe(SO4)2 và chuẩn độ lượng bạc nitrat AgNO3 dư bằng amoni sunfoxianua NH4SCN chuẩn 0,1 N cho đến khi kết tủa bạc clorua xuất hiện màu nâu gạch.

7.13.3 Tính kết quả

Hàm lượng clorua (Cl-) tính bằng phần trăm, theo công thức:

Trong đó

V1  là thể tích dung dịch chuẩn bạc nitrat 0,1 N đã dùng, tính bằng mililit;

V2  là thể tích dung dịch chuẩn amoni sunfoxianua 0,1 N đã chuẩn độ, tính bằng mililit;

0,003 546 là khối lượng clorua Cl- tương ứng với 1 ml dung dịch bạc nitrat chuẩn 0,1 N, tính bằng gam;

g  là khối lượng mẫu để lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,05%.

7.14 Xác định hàm lượng canxi oxit tự do

7.14.1 Nguyên tắc

Hòa tan vôi tự do trong xi măng bằng glyxerin tạo thành canxi glyxerat. Chuẩn độ canxi glyxerat này bằng axit benzoic 0,1 N.

7.14.2 Tiến hành thử

Cân 1g ± 0,05 g mẫu xi măng đã chuẩn bị theo điều 6 vào bình tam giác 250 ml đã được sấy khô, thêm vào 30 ml dung dịch rượu glyxerin lắc đều. Nối bình với ống làm lạnh hồi lưu, đun sôi lăn tăn trên bếp điện có tấm amiăng, cho đến khi xuất hiện màu hồng. Tháo bình ra và chuẩn độ ngay dung dịch nóng bằng dung dịch axit benzoic 0,1 N trong rượu cho đến khi mất màu hồng. Lại lắp vào ống làm lạnh hồi lưu, đun sôi và sau đó chuẩn độ đến khi màu hồng không xuất hiện lại sau từ 15 phút đến 20 phút đun sôi.

7.14.3 Tính kết quả

Hàm lượng canxi oxit tự do (CaO tự do) tính bằng phần trăm, theo công thức:

trong đó

V  là thể tích dung dịch axit benzoic 0,1 N đã chuẩn độ, tính bằng mililit;

T  là khối lượng CaO tương ứng với 1 ml dung dịch axit benzoic 0,1 N, tính bằng gam;

g  là khối lượng mẫu lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.

7.15 Xác định hàm lượng kali oxit (K2O) và natri oxit (Na2O)

7.15.1 Nguyên tắc

Mẫu sau khi phân hủy thành dung dịch bằng hỗn hợp axit flohydric – axit sunfuric được phun vào ngọn lửa axetylen – không khí. Lần lượt đo cường độ vạch phổ hấp thụ nguyên tử tự do của nguyên tử kali ở bước sóng 768 nm và natri ở bước sóng 589 nm để từ đó tính ra hàm lượng nguyên tố theo phương pháp đồ thị chuẩn.

7.15.2 Tiến hành thử

Cân 0,2 g mẫu xi măng đã chuẩn bị theo điều 6 cho vào chén bạch kim. Thấm ướt mẫu bằng một ít nước, sau đó thêm lần lượt 2 ml dung dịch axit sunfuric (1 + 1), 10 ml dung dịch axit flohydric 40%. Đun trên bếp điện đến thoát khí SO3, lại thêm 5 ml dung dịch axit flohydric 40%, lập lại quá trình đun cho đến khi ngưng thoát khí SO3.

Hòa tan mẫu vào trong cốc 100 ml bằng dung dịch axit clohydric (1 + 1) và nước nóng, đun cho tan trong. Khuấy đều dung dịch và nhỏ từ từ dung dịch amoni hydroxit 25% đến khi bốc mùi amoniắc, đun đến 70 0C để đông tụ kết tủa hydroxit. Chuyển kết tủa vào bình định mức 250 ml, thêm nước cất đến vạch mức lắc đều.

Lọc dung dịch qua giấy lọc không tro chảy trung bình, phễu khô vào bình tam giác khô.

Lấy 10 ml dung dịch lọc cho vào bình định mức 100 ml thêm nước cất đến vạch lắc đều. Đem đo mật độ quang trên máy hấp thụ nguyên tử với nguồn bức xạ đơn sắc ở bước sóng 768 nm (cho kali) và 589 nm (cho natri). Tiến hành đồng thời với mẫu trắng.

7.15.3 Tính kết quả

Hàm lượng kali oxit (K2O) hoặc natri oxit (Na2O) trong mẫu, tính bằng phần trăm, theo công thức:

K2O (hoặc Na2O)

Trong đó

Ct/c      là nồng độ nguyên tố phân tích tính theo oxit trong dung dịch chuẩn theo điều 4.64 và 4.65, tính bằng mg/ml;

Dt/c      là mật độ quang của dung dịch chuẩn tương ứng;

Dx         là độ hấp thụ của dung dịch mẫu;

Vdm       là thể tích định mức của dung dịch mẫu, tính bằng mililit;

K          là hệ số pha loãng của dung dịch mẫu;

g          là khối lượng mẫu để lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.

7.16 Xác định hàm lượng kali oxit (K2O), natri oxit (Na2O) hòa tan

7.16.1 Nguyên tắc

Hòa tan mẫu bằng axit clohydric loãng (chỉ có kali và natri có trong thành phần khoáng của xi măng hòa tan trong axit clohydric loãng. Kali, natri có trong phụ gia không hòa tan trong axit clohydric loãng). Dung dịch được phun vào ngọn lửa axetylen – không khí lần lượt đo cường độ vạch phổ hấp thụ của nguyên tử tự do của nguyên tử kali ở bước sóng 768 nm và natri ở bước sóng 589 nm ở trạng thái hơi để từ đó tính ra hàm lượng nguyên tố theo phương pháp đồ thị chuẩn.

7.16.2 Tiến hành thử

Cân 0,2 g mẫu xi măng đã chuẩn bị theo điều 6 cho vào cốc dung tích 100 ml, thêm 40 ml axit clohydric 10 %, khuấy đều, đậy mặt kính đồng hồ, đun sôi nhẹ trên bếp cách cát trong 30 phút. Khuấy đều dung dịch và nhỏ từ từ dung dịch amoni hydrioxit. Chuyển kết tủa vào bình định mức 250 ml, thêm nước cất đến vạch mức lắc đều.

Lọc dung dịch qua giấy lọc không tro chảy trung bình, phễu khô vào bình tam giác khô.

Lấy 10 ml dung dịch lọc cho vào bình định mức 100 ml thêm nước cất đến vạch mức lắc đều. Đem đo độ hấp thụ trên máy hấp thụ nguyên tử ở bước sóng 768 nm (cho kali) và 589 nm (cho natri).

7.16.3 Tính kết quả

Theo điều 7.15.3.

Nếu không có máy hấp thụ nguyên tử có thể dùng máy quang phổ ngọn lửa theo phụ lục A.

7.17 Xác định hàm lượng titan dioxit (TiO2)

7.17.1 Nguyên tắc

Trong môi trường axit mạnh, titan IV tạo phức với diantipyrinmetan một chất phức màu vàng. Xác định hàm lượng titan dioxit bằng phương pháp so màu ở bước sóng khoảng 400 nm.

7.17.2 Tiến hành thử

Lấy 25 ml dung dịch 7.2.2 hoặc 7.3.2 cho vào bình định mức 100 ml trung hòa axit bằng dung dịch natri axetat 5%, axit hóa lại bằng dung dịch axit clohydric (1 + 1) (pH = 6), thêm vào bình định mức từ 1 giọt đến 2 giọt dung dịch đồng sunfat 5% thêm 5 ml dung dịch axit ascobic 5% lắc đều, để yên từ 10 phút đến 15 phút. Thêm vào 10 ml dung dịch axit clohydric (1 + 1) thêm nước đến 70 ml, thêm tiếp 15 ml dung dịch diantipyrinmetan 2%, thêm nước đến vạch mức lắc đều.

Sau 60 phút đo mật độ quang của dung dịch ở bước sóng 400 nm trong cuvet 10 mm dùng nước cất làm dung dịch so sánh, từ đó đối chiếu với đường chuẩn để tìm lượng titan dioxit.

7.17.3 Tính kết quả

Hàm lượng titan dioxit (TiO2) tính bằng phần trăm, theo công thức:

Trong đó

g1  là lượng titan dioxit tìm được trên đường chuẩn, tính bằng gam;

g    là khối lượng mẫu để lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.

7.18 Xác định hàm lượng mangan oxit (MnO)

7.18.1 Nguyên tắc

Oxi hóa Mn2+ không màu thành  màu tím hồng bằng amonipesunfat có bạc nitrat làm xúc tác. Xác định mangan bằng phương pháp so màu.

7.18.2 Tiến hành thử

Cân 1 g ± 0,05 g xi măng, hòa tan bằng 30 ml dung dịch axit nitric HNO3 (1 + 4), lọc qua giấy lọc không tro thô: rửa từ 4 lần đến 5 lần bằng nước sôi, cho vào bình định mức 100 ml. Thêm 10 ml dung dịch bạc nitrat AgNO3 8,5 g/l; đun sôi kỹ trên bếp cách thủy 5 phút. Cho từ từ tinh thể amonipersunfat, lắc kỹ, để nguội đến nhiệt độ phòng. Thêm 1 ml dung dịch axit photphoric H3PO4 (1 + 1) và thêm nước đến vạch mức. Đo mật độ quang của dung dịch ở bước sóng 530 nm trong cuvet 10 mm, dùng nước cất làm dung dịch so sánh. Từ đó đối chiếu với đường chuẩn để tìm ra lượng mangan oxit (MnO).

7.18.3 Tính kết quả

Hàm lượng mangan oxit (MnO) tính bằng phần trăm, theo công thức:

Trong đó

g1  là lượng MnO tìm được trên đường chuẩn, tính bằng gam;

g    là khối lượng mẫu để lấy để phân tích, tính bằng gam.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.



Phụ lục A

(tham khảo)

Xác định hàm lượng kali oxit (K2O), natri oxit (Na2O)

Bằng máy quang phổ ngọn lửa

A.1 Nguyên tắc

Phân hủy mẫu xi măng bằng hỗn hợp axit flohydric và axit sunfuric. Loại sắt, nhôm, titan, canxi, magiê bằng amoni hydroxit và amoni oxalat. Xác định kali và natri bằng máy quang phổ ngọn lửa: ở bước sóng 598 nm (cho natri) và 758 nm (cho kali).

A.2 Thiết bị thử

Máy quang phổ ngọn lửa

A.3 Chuẩn bị thử

a) Dung dịch natri chuẩn (dung dịch A)

Hòa tan vào nước 1,885 8 g muối natri clorua đã sấy ở nhiệt độ 1100C, chuyển dung dịch vào bình định mức 1 000 ml, thêm nước đến vạch, lắc đều. 1 ml dung dịch A chứa 1 mg Na2O.

b) Dung dịch chuẩn để phân tích

Lấy vào một loạt bình định mức 100 ml lần lượt các thể tích 2 ml; 4 ml; 6 ml; 8 ml; 10 ml; 12 ml; 14 ml và 16 ml của dung dịch A. Thêm nước đến vạch, lắc đều, thu được dung dịch chuẩn để làm việc có nồng độ 0,002 mg/ml; 0,004 mg/ml; 0,006 mg/ml; 0,008 mg/ml; 0,010 mg/ml; 0,012 mg/ml; 0,014 mg/ml; 0,016 mg/ml của natri oxit tương ứng.

c) Dung dịch kali chuẩn (dung dịch B)

Hòa tan vào nước 1,583 5 g muối kaliclorua đã sấy ở 1100C, chuyển dung dịch vào bình định mức 1000 ml, thêm nước đến vạch lắc đều. 1ml dung dịch B chứa 1 mg K2O.

d) Dung dịch chuẩn để làm việc K2O được tiến hành như dung dịch chuẩn để phân tích Na2O.

Bảo quản dung dịch chuẩn Na2O và K2O và dung dịch để làm việc trong bình bằng polietylen.

4. Tiến hành thử

Cân 0,25 g mẫu xi măng (điều 6) vào chén bạch kim. Tẩm ướt mẫu bằng nước cất, thêm vào chén 1 ml axit sunfuric (1 + 1) và 10 ml axit flohydric 40%, đặt chén lên bếp điện cho bay hơi đến khô. Thêm tiếp vào chén 5 ml flohydric 40% vào cho bay hơi đến ngưng bốc khói trắng.

Chuyển cặn còn lại trong chén bạch kim vào cốc thủy tinh bằng axit clohydric (1 + 1) và nước nóng, đun cho tan trong, khuấy đều dung dịch và nhỏ từ từ amoni hydroxit 25% đến có mùi amoniắc, đun đến 700C để đông tụ kết tủa hydroxit. Lọc kết tủa hydroxit qua giấy lọc thô, rửa kết tủa từ 8 lần đến 10 lần bằng nước đun sôi, thu lấy nước lọc và nước rủa. Đun nước lọc, nước rửa rồi thêm vào đó từ 15 ml đến 20 ml dung dịch amoni oxalat bão hòa và từ 2 giọt đến 3 giọt amoni hydroxit 25%. Để ấm dung dịch từ 3 giờ đến 4 giờ, để nguội dung dịch, chuyển vào bình định mức 250 ml, thêm nước đến vạch lắc đều. Lọc dung dịch qua giấy lọc không tro chảy trung bình, phễu khô và bình tam giác khô.

Tiến hành xác định hàm lượng oxit kim loại trên máy quang phổ ngọn lửa theo phương pháp “Các dung dịch giới hạn”. Đầu tiên xác định chỉ số điện kế dung dịch mẫu, sau đó xác định chỉ số điện kế của hai dung dịch chuẩn để phân tích trong đó một dung dịch có chỉ số điện kế lớn hơn, một dung dịch có chỉ số điện kế nhỏ hơn chỉ số điện kế của dung dịch mẫu (của từng oxit kim loại, kiềm riêng biệt).

Khi xác định theo phương pháp “Đường chuẩn”. Cần phải tiến hành phân tích trong cùng điều kiện với đường chuẩn.

Trước khi phân tích hàng loạt mẫu, cần kiểm tra lại một vài điểm trên đường chuẩn bằng dung dịch chuẩn phân tích.

Tiến hành hai lần cho xác định.

A.5 Tính kết quả

Hàm lượng kali oxit (K2O) hoặc natri oxit (Na2O), tính bằng phần trăm, theo công thức:

K2O hoặc (Na2O)

trong đó

V   là thể tích của bình định mức dùng để định mức dung dịch mẫu đem đo trên máy, tính bằng mililit;

C   là nồng độ kali oxit (hoặc natri oxit) trong dung dịch mẫu đem đo trên máy, tính bằng mg/ml;

g   là khối lượng mẫu để lấy để phân tích, tính bằng gam;

Giá trị C được tính bằng cách lập đồ thị theo các giá trị tương ứng của hai dung dịch chuẩn để phân tích (trong phương pháp các dung dịch giới hạn) trục tung là chỉ số điện kế, trục hoành là nồng độ dung dịch. Từ chỉ số điện kế của dung dịch mẫu xác định được giá trị C.

Chênh lệch giữa hai kết quả xác định song song không lớn hơn 0,10%.



MỤC LỤC

1 Phạm vi áp dụng

2 Tiêu chuẩn trích dẫn

3 Quy định chung

4 Hóa chất, thuốc thử

5 Thiết bị, dụng cụ

6 Lấy mẫu và chuẩn bị mẫu

7 Phương pháp thử

7.1 Xác định hàm lượng mất khi nung (MKN)

7.2 Xác định hàm lượng silic dioxit (SiO2)

7.3 Xác định hàm lượng silic dioxit (SiO2) và cặn không tan trong clanhke và xi măng poóc lăng không pha phụ gia

7.4. Xác định silic dioxit (SiO2) hòa tan

7.5 Xác định hàm lượng cặn không tan (CKT)

7.6 Xác định hàm lượng silic dioxit (SiO2) tổng

7.7 Xác định hàm lượng sắt III oxit (Fe2O3)

7.8 Xác định hàm lượng nhôm oxit (Al2O3)

7.9 Xác định hàm lượng canxi oxit (CaO)

7.10 Xác định hàm lượng magiê oxit (MgO)

7.11 Xác định hàm lượng anhydric sinfuric (SO3)

7.12 Xác định hàm lượng sunfua (S)

7.13 Xác định hàm lượng clorua (Cl)

7.14 Xác định hàm lượng canxi oxit tự do

7.15 Xác định hàm lượng kali oxit (K2O) và natri oxit (Na2O)

7.16 Xác định hàm lượng kali oxit (K2O) và natri oxit (Na2O) hòa tan

7.17 Xác định hàm lượng titan dioxit (TiO2)

7.18 Xác định hàm lượng mangan oxit (MnO)

Phụ lục A

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN141:1998
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN141:1998
Cơ quan ban hành
Người ký***
Lĩnh vựcXây dựng
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoHết hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
