Tiêu chuẩn quốc gia TCVN 1558:1985 về Nắp ổ lăn - Nắp kín thấp, đường kính từ 47 mm đến 100 mm - Kích thước cơ bản

TIÊU CHUẨN QUỐC GIA

TCVN 1558 : 1985

NẮP Ổ LĂN - NẮP KÍN THẤP, ĐƯỜNG KÍNH TỪ 47 MM ĐẾN 100 MM - KÍCH THƯỚC CƠ BẢN

Caps for rolling bearing blocks - Low blind end caps for diameters from 47 mm till 100 mm - Basic dimensions

Lời nói đầu

TCVN 1558 : 1985 thay thế cho TCVN 1558 : 1974.

TCVN 1558 : 1985 do Viện Nghiên cứu máy - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn đo lường Chất lượng đề nghị, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) xét duyệt và ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



NẮP Ổ LĂN - NẮP KÍN THẤP, ĐƯỜNG KÍNH TỪ 47 MM ĐẾN 100 MM - KÍCH THƯỚC CƠ BẢN

Caps for rolling bearing blocks - Low blind end caps for diameters from 47 mm till 100 mm - Basic dimensions

1 Tiêu chuẩn này áp dụng cho nắp ổ lăn kiểu kín và thấp.

Nắp được dùng cho các gối đỡ đầu trục không có đai ốc cố định vòng trong ổ lăn.

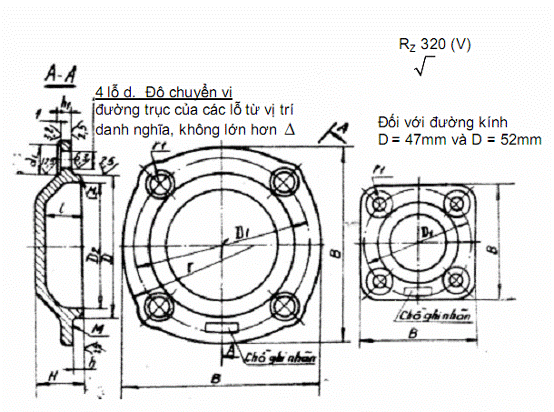

2. Kích thước cơ bản phải theo chỉ dẫn trên Hình 1 và trong Bảng 1

Hình 1

Bảng 1

Kích thước tính bằng milimét

Ký hiệu của nắp

D (sai lệch giới hạn theo h8)

D1

D2

B

d

D1

D

H

h

h1

l

r

r1

Tải trọng dọc trục giới hạn, N

Khối lượng, Kg

TK 47

47

63

41

65

9

18

0,10

13

1

6

8

-

10,5

1600

0,18

TK 52

52

70

45

72

2000

0,20

TK 62

62

80

55

85

70

11,0

2500

0,28

TK 72

72

90

65

98

75

30000

0,34

TK 80

80

100

72

110

0,42

TK 85

85

105

78

115

0,12

40000

0,46

TK 90

90

110

80

125

11

20

16

5

7

10

80

12,0

60000

0,62

TK 100

100

120

90

135

85

12,5

70000

0,74

Ví dụ: Ký hiệu quy ước của nắp kín thấp có đường kính D = 80 mm:

Nắp ổ lăn TK 80 TCVN 1558 : 1985

3. Yêu cầu kỹ thuật : theo TCVN 1574 : 1985

4. Các kích thước phụ của nắp được quy định trong Phụ lục A.

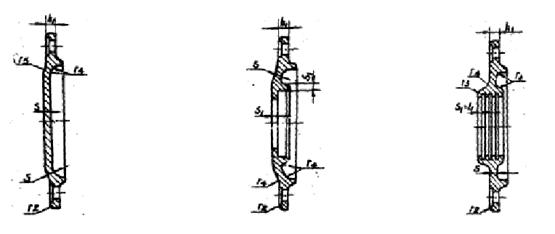

PHỤ LỤC A

(tham khảo)

Lựa chọn các kích thước phụ của nắp



Tên gọi các yếu tố kết cấu

Trị số

1 Chiều dày của thành

2 Khoảng cách từ mặt gia công cơ đến vỏ đúc

3 Bán kính góc lượn

S = 0,8 H1

S1 = 0,8 S

r2 = 0,25 S

r3 = 0,8 S

r4 = 0,3 S

r5 = r4 + S
