Tiêu chuẩn quốc gia TCVN 2249:1993 về Ren hệ mét – Lắp ghép trung gian

TIÊU CHUẨN QUỐC GIA

TCVN 2249 : 1993

REN HỆ MÉT – LẮP GHÉP TRUNG GIAN

Metric screw thread - Transition fit

Lời nói đầu

TCVN 2249 : 1993 thay thế cho TCVN 2249 : 1977.

TCVN 2249 : 1993 do Tiểu ban kỹ thuật về Máy và các vấn đề cơ khí biên soạn .Tổng cục Tiêu chuẩn đo lường Chất lượng đề nghị, Bộ Khoa học Công nghệ và Môi trường (nay là Bộ Khoa học và Cụng nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



REN HỆ MÉT – LẮP GHÉP TRUNG GIAN

Metric screw thread - Transition fit

Tiêu chuẩn này áp dụng cho ren hệ một cú prôfin theo TCVN 2246 : 1977 và quy định đường kính, bước ren, dung sai và sai lệch giới hạn cho mối ghép ren ở chế độ lắp ghép trung gian. Lắp ghép này áp dụng cho ren ở đầu vặn ren của vít cấy bằng thép, khớp với ren trong trong các chi tiết bằng thép, gang, hợp kim nhôm và hợp kim magiê khi ở mối ghép ren có sử dụng đồng thời yếu tố xiết phụ.

Tiêu chuẩn này không áp dụng cho mối ghép ren ở nhiệt độ làm việc lớn hơn 473 K và cho mối ghép của chi tiết bằng thộp niken crôm chịu axít không rỉ.

1. Đường kính, bước ren và kích thước cơ bản

Đường kính và bước ren cho mối ghép ở chế độ lắp ghép trung gian phải phù hợp với chỉ dẫn trong Bảng 1.

Khi lựa chọn đường kính nên ưu tiên dùng các giá trị trong dãy 1.

Kích thước cơ bản của ren theo TCVN 2248 : 1977.

Bảng 1

mm

Đường kính danh nghĩa của ren d

Bước ren

Lớn

Nhỏ

Dãy 1

Dãy 2

3

2

1,5

1,25

1

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

5

-

0,8

-

-

-

-

-

6

-

1

-

-

-

-

-

8

-

1,25

-

-

-

-

-

10

-

1,5

-

-

-

1,25

-

12

-

1,75

-

-

1,5

1,25

-

-

14

2

-

-

1,5

-

-

16

-

2

-

-

1,5

-

-

-

18

2,5

-

2

1,5

-

-

20

-

2,5

-

2

1,5

-

-

-

22

2,5

-

2

1,5

-

-

24

-

3

-

2

-

-

-

-

27

3

-

2

-

-

-

30

-

3,5

-

2

-

-

-

-

33

3,5

-

2

-

-

-

36

-

4

3

-

-

-

-

-

39

4

3

-

-

-

-

42

-

4,5

3

-

-

-

-

42

45

4,5

3

-

-

-

-

2. Chiều dài vặn ren

Chiều dài vặn ren của mối ghép ren ở chế độ lắp ghép trung gian phải phù hợp với chỉ dẫn trong Bảng 2.

Bảng 2

Vật liệu chi tiết có ren trong

Chiều dài vặn ren

Thép

Từ 1d đến 1,25d

Gang

Từ 1,25d đến 1,5d

Hợp kim nhôm và hợp kim manhê

Từ 1,5d đến 2d

Cho phép dùng những chiều dài vặn ren khác. Trong những trường hợp đó việc áp dụng lắp ghép theo tiêu chuẩn này cần được kiểm tra thêm.

3. Sai lệch cơ bản và dung sai

3.1. Phân bố miền dung sai của ren trong và ren ngoài phải phù hợp với chỉ dẫn trên Hình 1

1    miền dung sai của ren ngoài

2    miền dung sai của ren trong

ei    sai lệch dưới của đường kính ren ngoài

EI   sai lệch dưới của đường kính ren trong

es   sai lệch trên của đường kính ren ngoài

ES  sai lệch trên của đường kính ren trong

Tchỉ số - dung sai đường kính ren, chỉ số thay thế ký hiệu đường kính ren

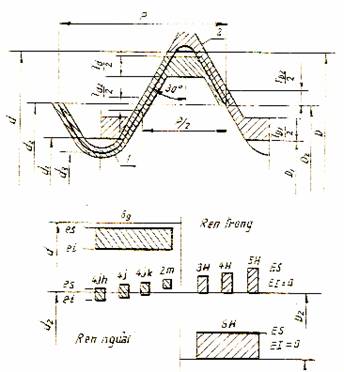

Hình 1

Sai lệch được tính từ prôfin danh nghĩa của ren, được biểu thì bằng đường đậm trên Hình 1 theo phương vuông góc với đường trục ren.

3.2. Sai lệch cơ bản và cấp chính xác của ren phải phù hợp với chỉ dẫn trong Bảng 3

Bảng 3

Dạng ren

Đường kính ren

Đường kính danh nghĩa của ren d, mm

Sai lệch cơ bản

Cấp chính xác

Ren ngoài

Ngoài d

Từ 5 đến 45

g

6

Trung bình d2

Từ 5 đến 16

jk : m

2 ; 4

Từ 18 đến 30

j : m

2 ; 4

Từ 33 đến 45

jh

4

Ren trong

Ngoài D

Từ 5 đến 45

H

-

Trung bình D2

Từ 5 đến 30

H

3; 4; 5

Từ 33 đến 45

H

5

Trong D1

Từ 5 đến 45

H

6

3.3. Trị số các sai lệch cơ bản của đường kính ngoài d của ren ngoài và của đường kính trong D1 đường kính trung bình D2 đường kính ngoài D của ren trong TCVN 1917 : 1986.

3.4. Trị số sai lệch cơ bản của đường kính trung bình d2 của ren ngoài phải phù hợp với chỉ dẫn trong Bảng 4.

3.5. Sai lệch cơ bản của đường kính ngoài D của ren trong không quy định.

3.6. Sai lệch trên của đường kính trong d1 của ren ngoài bằng sai lệch trên của đường kính trung bình d2 của ren ngoài.

3.7. Sai lệch trên của đường kính đáy rãnh d3 của ren ngoài bằng sai lệch trên của đường kính trung bình d2 của ren ngoài.

Bảng 4

Đường kính danh nghĩa của ren d

mm

Bước ren P

mm

Sai lệch cơ bản của ei của đường kính d2, mm

jh

j

jk

m

Từ 5 đến 16

0,8

-

-

-9

+24

1

-

-

-11

+26

1,25

-

-

-14

+28

1,5

-

-

-17

+32

1,75

-

-

-19

+34

2

-

-

-22

+38

Từ 18 đến 30

1,5

-

-42

-

+32

2

-

-48

-

+38

2,5

-

-53

-

+42

3

-

-60

-

+48

3,5

-

-63

-

-

Từ 33 đến 45

2

-100

-

-

-

3

-112

-

-

-

3,5

-118

-

-

-

4

-125

-

-

-

4,5

-132

-

-

-

Sai lệch dưới của đường kính đáy rãnh d3 của ren ngoài được xác định bằng sai lệch cơ bản của đường kính trung bình d2.

CHÚ THÍCH: Các yêu cầu ở điều 3.7 không phải bắt buộc kiểm tra khi nghiệm thu sản phẩm nếu chúng không được quy định trước.

3.8. Trị số dung sai của đường kính ngoài ren ngoài Td và của đường kính trong ren trong TD1 theo TCVN 1917 : 1986.

3.9. Trị số dung sai của đường kính trung bình ren ngoài Td2 và ren trong TD2 phải phù hợp với chỉ dẫn trong Bảng 5.

Dung sai của đường kính trung bình của ren ngoài và ren trong là dung sai tổng.

Bảng 5

Đường kính danh nghĩa của ren d, mm

Bước ren P, mm

Cấp chính xác

2

3

4

5

6

Dung sai, mm

Td2

TD2

Lớn hơn 2,8 đến 5,6

0,8

38

Theo TCVN 1917 : 1986

63

Theo TCVN 1917 : 1986

Lớn hơn 5,6 đến 11,2

1

45

75

1,25

48

80

1,5

53

90

Lớn hơn 11,2 đến 22,4

1,25

53

90

1,5

56

95

1,75

60

100

2

63

106

2,5

67

116

Lớn hơn 22,4 đến 45

2

67

112

3

80

132

3,5

-

-

4

-

-

4,5

-

-

3.10. Dung sai góc nghiêng mặt cạnh ren T a/2 phải được phân bố đối xứng ( ± 0,5 T a/2) đối với góc nghiêng danh nghĩa.

Giá trị 0,5T a/2 cho trong Bảng 6.

Dung sai bước ren TD phải phù hợp với chỉ dẫn trong Bảng 6. Sai lệch thực tế của bước ren có thể mang dấu + hoặc –

Bảng 6

Bước ren P, mm

Tp, mm

O,5T a/2

0,8

12

50’

1

1,25

1,5

16

45’

1,75

2

20

40’

2,5

3

24

35’

3,5

4

28

30’

4,5

3.11. Dung sai Hình dạng của ren ngoài và ren trong tương ứng bằng 0,25Td2 hoặc 0,25TD2.

Sai lệch Hình dạng của ren được xác định bằng hiệu của đường kính trung bình thực tế lớn nhất và nhỏ nhất của ren trên và chiều vặn ren.

Không cho phép có độ côn ngược

CHÚ THÍCH : Dung sai theo các điều 3.10 và 3.11 không bắt buộc phải kiểm tra khi nghiệm thu sản phẩm nếu điều đó không được quy định trước.

4. Prôfin rãnh của ren ngoài

4.1. Prôfin rãnh của ren ngoài phải được làm lượn tròn (Hình 2). đối với ren có bước ren P ≤ 1mm cho phép rãnh có dạng phẳng, phù hợp với TCVN 1917 : 1986

1 Prôfin danh nghĩa của ren trong;

2 Prôfin danh nghĩa của ren ngoài;

3 Prôfin giới hạn dưới của ren ngoài.

Hình 2

4.2. Chỉ số bán kính lượn tròn rãnh ren ngoài phải phù hợp với chỉ dẫn trong Bảng 7

Bảng 7

mm

Bước ren
P

Bán kính

Bước ren
P

Bán kính

R

Rmin = 0,1P

R

Rmin = 0,1P

0,8

0,115

Theo TCVN 1917 : 1986

2,5

0,361

Theo TCVN 1917 : 1986

1

0,114

3

0,433

1,25

0,180

3,5

0,505

1,5

0,217

4

0,577

1,75

0,253

4,5

0,650

2

0,289

-

-

CHÚ THÍCH: khi ren có yêu cầu cao về độ bền, có thể quy định bán kính nhỏ nhất của rãnh ren ngoài Rmin = 0,125P.

5. Miền dung sai và lắp ghép

5.1. Miền dung sai ren và sự phố hợp của chúng trong lắp ghép phải phù hợp với chỉ dẫn trong Bảng 8.

Bảng 8

Đường kính danh nghĩa của ren d, mm

Vật liệu chi tiết có ren trong

Miền dung sai

Lắp ghép

Ren ngoài

Ren trong

Từ 5 đến 16

Thép

;

Gang, hợp kim nhôm và hợp kim ma nhê

;

Từ 18 đến 30

Thép

;

Gang, hợp kim nhôm và hợp kim ma nhê

;

Từ 33 đến 45

Thép, gang, hợp kim nhôm và hợp kim ma nhê

4jh

5H6H

5.2. Cho phép không sử dụng yếu tố xiết phụ đối với lắp ghép  cũng như cho phép tạo ra các lắp ghép trung gian bằng cách kết hợp miền dung sai của ren ngoài theo tiêu chuẩn này và TCVN 2250 : 1993, với miền dung sai của ren trong theo tiêu chuẩn này. TCVN 2250 : 1993 và TCVN 1917 : 1986. Việc áp dụng những lắp ghép đó phải được kiểm tra thêm

5.3. Cho phép áp dụng những lắp ghép được quy định trong tiêu chuẩn này cho các chi tiết nối ghép được chế tạo bằng những vật liệu khác với những vật liệu được quy định trong tiêu chuẩn này. Trong trường hợp này việc áp dụng những lắp ghép đó phải được kiểm tra thêm.

5.4. Ví dụ và hướng dẫn áp dụng các yếu tố xiết phụ được nêu trong Phụ lục.

5.5. Ký hiệu miền dung sai và lắp ghép theo TCVN 1917 : 1986. Miền dung sai 6g của đường kính ngoài ren ngoài không được chỉ dẫn trong ký hiệu.

VÍ DỤ: M12 – 4H6H/4jK.

6. Sai lệch giới hạn của ren.

6.1. Sai lệch giới hạn của đường kính ren ngoài phải phù hợp với chỉ dẫn trong Bảng 9 và 10, của đường kính ren trong phải phù hợp với Bảng 11.

6.2. Sai lệch giới hạn của đường kính ren tùy thuộc vào kích thước chi tiết trước khi có lớp phủ bảo vệ

Đường kính trung bình quy đổi của ren ngoài sau khi có lớp phủ bảo vệ không được lớn hơn d2 + es + 0,048 mm.

Đường kính trung bình quy đổi của ren trong có lớp phủ bảo vệ không được nhỏ hơn đường kính trung bình danh nghĩa D2.

Bảng 9

Đường kính danh nghĩa của ren d,mm

Bước ren P

mm

Miền dung sai của ren ngoài

4jh

4j

đường kính ren, mm

d

d2

d3

d

d2

d3

Sai lệch giới hạn, mm

es

ei

es

ei

es

es

ei

es

ei

es

Lớn hơn 2,8 đến 5,6

0,8

-

-

-

-

-

-

-

-

-

-

Lớn hơn 5,6 đến 11,2

1

-

-

-

-

-

-

-

-

-

-

1,25

-

-

-

-

-

-

-

-

-

-

1,5

-

-

-

-

-

-

-

-

-

-

Lớn hơn 11,2 đến 22,4

1,25

-

-

-

-

-

-

-

-

-

-

1,5

-

-

-

-

-

-32

-268

+48

-42

+48

1,75

-

-

-

-

-

-

-

-

-

-

2

-

-

-

-

-

-36

-348

+52

-48

+52

2,5

-

-

-

-

-

-42

-377

+53

-53

+53

Lớn hơn 22,4 đến 45

2

-38

-318

+6

-100

+6

-38

-318

-58

-48

-58

3

-48

-423

+13

-112

+13

-48

-423

-65

-60

-65

3,5

-53

-478

+14

-118

+14

-53

-478

-69

-63

-69

4

-60

-535

+15

-125

+15

-

-

-

-

-

4,5

-63

-563

+18

-132

+18

-

-

-

-

-

Bảng 10

Đường kính danh nghĩa của ren d,mm

Bước ren P

mm

Miền dung sai của ren ngoài

4jh

4j

đường kính ren, mm

d

d2

d3

d

d2

d3

Sai lệch giới hạn, mm

es

ei

es

ei

es

es

ei

es

ei

es

Lớn hơn 2,8 đến 5,6

0,8

-24

-174

+51

-9

+51

-24

-174

+62

+24

+62

Lớn hơn 5,6 đến 11,2

1

-26

-206

+60

-11

+60

-26

-206

+71

+26

+71

1,25

-28

-240

+61

-14

+61

-28

-240

+76

+28

+76

1,5

-32

-268

+68

-17

+68

-32

-268

+85

+32

+85

Lớn hơn 11,2 đến 22,4

1,25

-28

-240

+71

-14

+71

-28

-240

+81

+28

+81

1,5

-32

-268

+73

-17

+73

-32

-268

+88

+32

+88

1,75

-34

-299

+76

-19

+76

-34

-299

+94

+34

+94

2

-38

-318

+78

-22

+78

-38

-318

+101

+38

+101

2,5

-

-

-

-

-

-42

-377

+109

+42

+109

Lớn hơn 22,4 đến 45

2

-

-

-

-

-

-38

-318

+105

+38

+105

3

-

-

-

-

-

-48

-423

+128

+48

+128

3,5

-

-

-

-

-

-

-

-

-

-

4

-

-

-

-

-

-

-

-

-

-

4,5

-

-

-

-

-

-

-

-

-

-

Bảng 11

Đường kính danh nghĩa của ren d, mm

Bước ren P

mm

Miền dung sai ren trong

3H6H

4H6H

5H6H

đường kính ren, mm

D

D2

D1

D

D2

D1

D

D2

D1

Sai lệch giới hạn, mm

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

Lớn hơn 2,8 đến 5,6

0,8

0

63

0



0

0

80

0

200

0

0

100

0

200

0

Lớn hơn 5,6 đến 11,2

1

0

+75

0

+200

0

0

+95

0

+236

0

0

+118

0

+236

0

1,25

0

+80

0

+236

0

0

+100

0

+265

0

0

+125

0

+265

0

1,5

0

+90

0

+300

0

0

+112

0

+300

0

0

+140

0

+300

0

Lớn hơn 11,2 đến 22,4

1,25

0

+90

0

+265

0

0

+112

0

+265

0

0

+140

0

+265

0

1,5

0

+95

0

+300

0

0

+118

0

+300

0

0

+150

0

+300

0

1,75

0

+100

0

+335

0

0

+125

0

+335

0

0

+160

0

+335

0

2

0

+106

0

+375

0

0

+132

0

+375

0

0

+170

0

+375

0

2,5

0

+112

0

+450

0

0

+140

0

+450

0

0

+180

0

+450

0

Lớn hơn 22,4 đến 45

2

0

+112

0

+375

0

0

+140

0

+375

0

0

+180

0

+375

0

3

0

+132

0

+500

0

0

+170

0

+500

0

0

+212

0

+500

0

3,5

-

-

-

-

-

-

+180

-

+560

0

0

+224

0

+560

0

4

-

-

-

-

-

-

-

-

-

-

0

+236

0

+600

0

4,5

-

-

-

-

-

-

-

-

-

-

0

+250

0

+670

0



Phụ lục 1

Công thức tính toán sai lệch cơ bản và dung sai

1. Trị số sai lệch cơ bản của đường kính trung bình của ren ngoài được tính theo các công thức sau:

eijh = -(80+11P)                                                                                              (1)

Đối với P từ 2 mm đến 4,5 mm; d từ 35 mm đến 45mm

eij = -(25 + 11P)                                                                                             (2)

Đối với P từ 1,5 mm đến 3,5 mm; d từ 18 mm đến 30 mm

eijK = -11P                                                                                                     (3)

Đối với P từ 0,8 mm đến 2 mm; d từ 5 mm đến 16 mm.

eim = +(15+11P)                                                                                             (4)

Đối với P từ 0,8 mm đến 3 mm; d từ 5 mm đến 27mm

Trong đó P: mm; ei: mm

Các trị số của các sai lệch cơ bản được tính theo công thức từ (1) đến (4), được làm tròn với các con số ưu tiên gần nhất của dãy R40 theo TCVN 0142 : 1988.

2. Trị số miền dung sai đường kính trung bình của ren ngoài và ren trong tương ứng với cấp chính xác 2 và 3 được tính theo công thức sau:

Td2(2) = 0,4.Td2(6) = 36.P0,4.do,1                                                                       (5)

TD2(3) = 0,67.Td2(6) = 60,3.P0,4.d0,1                                                                    (6)

Trong đó: d – giá trị trung bình nhân giới hạn của khoảng đường kính danh nghĩa của ren, lấy theo TCVN 1917 : 1986.

Trong đó: P: mm; T: mm

Cấp chính xác ren được chỉ dẫn trong ngoặc, sau ký hiệu dung sai đường kính ren.

Các trị số dung sai được tính theo công thức (5) và (6 ) được làm tròn tới các con số ưu tiên được lấy trong hệ thống dung sai hệ một theo TCVN 1917 : 1986, hoặc tới những con số ưu tiên gần nhất của dãy R40 theo TCVN 142 : 1988.



Phụ lục 2

Các yếu tố xiết phụ và hướng dẫn áp dụng

Bảng 12

Dạng xiết phụ

Vật liệu chi tiết có ren trong

Chú thích

1. Đoạn thoát dao ren

Hình 3

Thép, gang, hợp kim nhôm và hợp kim magiê

Dạng xiết được áp dụng rộng rãi nhất (ở các lỗ xuyên suốt và lỗ tắc). Không nên áp dụng khi chịu tải trọng động lớn. Khi xiết có mô men xoắn lớn, có thể gây ra biến dạng của ren trong tại đầu ren.

Vì vậy nên chế tạo ren trong có lỗ khoét 600

Chiều dày thanh ren trong không nhỏ hơn 0,5d để đảm bảo phân bố an toàn ứng suất hướng tâm.

2. Vai trò

Hình 4

Chủ yếu là hợp kim nhôm và hợp kim magiê

Được áp dụng trong các lỗ xuyên suốt và lỗ tắc. Mặt phẳng xiết của vai trục phải vuông góc với đường tâm trục ren

Đường kính vai trục không được nhỏ hơn 1,5d

3. Ngõng trục

Hình 5

Thép gang, hợp kim nhôm và hợp kim magiê.

Chỉ áp dụng ở các lỗ tắc. Tác dụng chặn kém hơn các yếu tố xiết 1 và 2. Đường kính ngõng trục phải nhỏ hơn đường kính trong của ren trong. Góc côn ở đầu ngõng trục phải trùng khít với góc mài sắc của mũi khoan khoan lỗ làm ren



Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN2249:1993
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN2249:1993
Cơ quan ban hành
Người ký***
Lĩnh vựcCông nghiệp
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
