Tiêu chuẩn quốc gia TCVN 3597:1981 về Máy bào gỗ bốn mặt. Thông số và kích thước cơ bản

TIÊU CHUẨN QUỐC GIA

TCVN 3597 : 1981

MÁY BÀO GỖ BỐN MẶT - THÔNG SỐ VÀ KÍCH THƯỚC CƠ BẢN

Woodworking planing four way machines - Basic parameters and dimensions

Lời nói đầu

TCVN 3597 : 1981 do Viện máy công cụ và dụng cụ - Bộ cơ khí và luyện kim, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



MÁY BÀO GỖ BỐN MẶT - THÔNG SỐ VÀ KÍCH THƯỚC CƠ BẢN

Woodworking planing four way machines - Basic parameters and dimensions

1. Tiêu chuẩn này áp dụng cho máy bào gỗ bốn mặt (máy phay dọc) thông dụng.

2. Các thông số và kích thước cơ bản của máy phải theo chỉ dẫn trên Hình 1, Hình 2 và trong Bảng 1.

Máy không có cơ cấu bào dài.

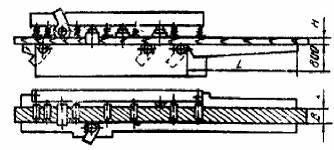

Hình 1

Máy có cơ cấu bào dài.

Hình 2

CHÚ THÍCH : Các hình vẽ không xác định kết cấu của máy.

Text Box: TCVN 3597 : 1981Kích thước tính bằng milimét

Tên thông số

Trị số

Máy không có cơ cấu bào dài

Máy có cơ cấu bào dài

Chiều rộng của chi tiết gia công được B

Lớn nhất, không nhỏ hơn

100

160

250

100

160

250

Nhỏ nhất, không lớn hơn

20

32

50

20

32

50

Chiều dày của chi tiết gia công được H

Lớn nhất, không nhỏ hơn

50

80

125

50

80

125

Nhỏ nhất, không lớn hơn

8

10

12

8

10

12

Chiều dài nhỏ nhất của chi tiết gia công được, không lớn hơn

250

400

630

250

400

630

Chiều dài của bàn máy trước L, không nhỏ hơn

-

1600

2240

2600

Tốc độ cắt, m/s không nhỏ hơn

45

Tốc độ cấp phôi, m/ph

Lớn nhất, không nhỏ hơn

30

40

40

70

30

40



Nhỏ nhất, không lớn hơn

6

8

10

16

6

8

10

3 Theo yêu cầu của bên đặt hàng, những máy dùng để gia công các phôi gỗ dài tới 1,5 mm phải có cơ cấu nạp phôi, còn những máy gia công được phôi gỗ rộng 250 mm, dài trên 3 m phải có cơ cấu cung cấp phôi.
