Tiêu chuẩn quốc gia TCVN 3604:1981 về Bánh đai phẳng

TIÊU CHUẨN QUỐC GIA

TCVN 3604 : 1981

BÁNH ĐAI PHẲNG

Pulleys for flat belt

Lời nói đầu

TCVN 3604 : 1981 thay thế TCVN 218 : 1966;

TCVN 3604 : 1981 do Viện Thiết kế máy công nghiệp - Bộ cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị và được Ủy ban khoa học và kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



BÁNH ĐAI PHẲNG

Pulleys for flat belt

Tiêu chuẩn này áp dụng cho các bánh đai dùng cho đai truyền phẳng

1. Kích thước cơ bản

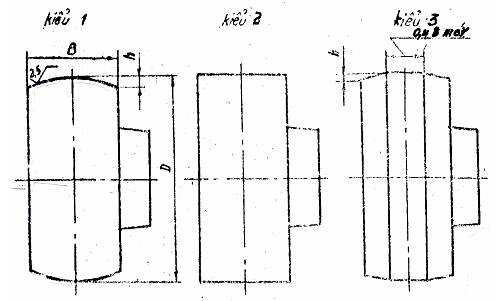

1.1 Kiểu dạng và kích thước cơ bản của bánh đai phải theo chỉ dẫn trên hình vẽ và trong các Bảng 1 ¸ 5

Cho phép chế tạo bánh đai có gờ ở vành và lỗ lắp ghép có độ côn 1: 5

Bảng 1

mm

Đ

Đ

Danh nghĩa

Sai lệch giới hạn

Danh nghĩa

Sai lệch giới hạn

40

± 0,5

280

± 3,2

45

± 0,6

315

50

355

56

± 0,8

400

± 4,0

63

450

71

± 1,0

500

80

560

± 5,0

90

± 1,2

630

100

710

112

800

± 6,3

125

± 1,6

900

140

1000

160

± 2,0

1120

± 8,0

180

1250

200

1400

224

± 2,5

1600

± 10,0

250

1800



2000

Bảng 2

mm

B

Chiều rộng nên dùng của đai b

B

Chiều rộng nên dùng của đai b

Danh nghĩa

Sai lệch giới hạn

Danh nghĩa

Sai lệch giới hạn

16

± 1

10

100

± 1,5

90

20

16

112

100

25

20

125

112

32

25

140

125

40

32

160

± 2

140

50

40

180

160

63

50

200

180

71

63

224

200

80

± 1,5

71

250

224

90

80

280

250

315

± 3

280

500

± 3

450

355

315

560

500

400

355

630

560

450

400





Đối với truyền động đai chéo và nửa chéo

Bảng 3

mm

D

H

Từ 40 đến 112

“    125” 140

“   160” 180

“   200” 224

“   250” 280

“  315” 355

0,3

0,4

0,5

0,6

0,8

1,0

Bảng 4

D

h khí B



≤ 125

140-160

180-200

224-250

280-315

355

≥ 400

400

1,0

1,2

1,2

1,2

1,2

1,2

1,2

450

500

1,5

1,5

1,5

1,5

1,5

1,5

560

630

2,0

2,0

2,0

2,0

2,0

710

800

2,5

2,5

2,5

2,5

900

1000

3,0

3,0

3,0

1120

1,2

3,5

4,0

1250

1400

1,5

2,0

2,5

3,0

3,5

4,0

5,0

1600

1800

2,0

2,5

3,0

3,5

4,0

5,0

6,0

2000

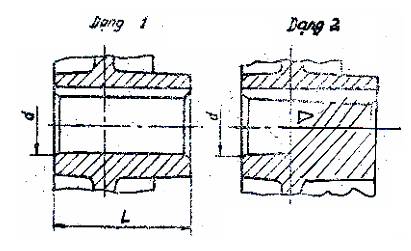

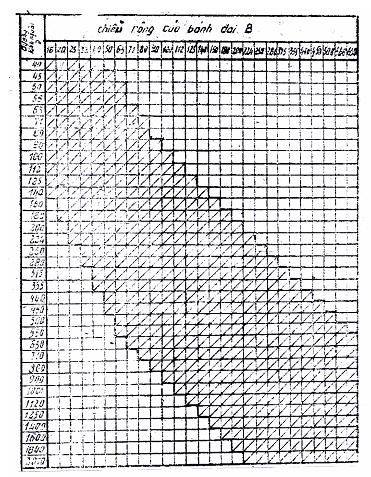

1.2. Sự phối hợp giữa các kích thước cơ bản và các kích thước ghép nối của bánh đai được chỉ dẫn trong phụ lục

1.3. Phần bánh đai giữa moay ơ và vành có thể được chế tạo theo dạng đĩa phẳng hoặc côn, có lỗ khoét giảm trọng lượng hoặc không có. Cũng có thể chế tạo theo dạng nan hoa

1.4. Trên bề mặt của vánh bánh đai làm việc với vận tốc vòng trên 40 m/s phải tiện rãnh vòng, để không khí dưới đai thoát ra ngoài được.

2. Yêu cầu kỹ thuật

2.1. Bánh đai phải được chế tạo bằng vật liệu đảm bảo được sự làm việc của bánh đái trong các điều kiện sử dụng

2.2. Độ nghiêng thoát khuôn- theo TCVN 386 : 1970

2.3. Sai lệch giới hạn của kích thước và lượng dư gia công co đối với bánh đai đúc bằng gang theo cấp chính xác III TCVN 385 : 1970 bằng thép theo cấp chính xác III- TCVN 2344 : 1978; bằng hợp kim nhôm - theo các tài liệu kỹ thuật đó được xét duyệt

2.4. Kích thước rãnh then đối với bánh đai lỗ trụ theo TCVN 2261 : 1977, với bánh đai lỗ côn- theo TCVN 3208:1979

2.5. Sai lệch giới hạn kích thước rãnh then theo TCVN 153 : 1964

2.6. Bề mặt không làm việc của bánh đai phải sơn.

2.7. Độ đảo hướng kính của bánh đai không được vượt quá cấp chính xác 7, còn độ đảo mặt mút không được vượt quá cấp chính xác 8- TCVN 384 : 1970.

2.8. Các bánh đai làm việc với vận tốc trên 5 m/s phải được cân bằng tĩnh. Lượng mất cân bằng cho phép không được vượt qua chỉ dẫn trong Bảng 6

Bảng 6

Vận tốc của bánh đai m/s

Lượng mất cân bằng cho phép

g.cm

Từ 5 đến 10

"  10 " 15

"  15 " 20

"  20 " 25

"  25 " 40

" 40 trở lên

6

3

2

1,6

1

0,5

2.9. Nơi chế tạo phải đảm bảo tất cả các bánh đai sản xuất ra theo đúng các yêu cầu tiêu chuẩn này

2.10. Thời hạn làm việc của bánh đai phụ thuộc vào điều kiện sử dụng, được qui định theo thỏa thuận giữa người chế tạo và người tiêu thụ.

Thời hạn làm việc của bánh đai được tính từ kể từ ngày đưa bánh đai vào sử dụng với điều kiện tuân theo đúng qui tắc về vận chuyển, bảo quản và sử dụng.

3. Phương pháp thử

3.1. Bánh đai không được nghiệm thu theo từng lô; các bánh đai trong một lô phải cùng kiểu, cùng kích thước. Số lượng đai trong lô không được kém hơn 500 chiếc.

3.2. Khách hàng tiến hành kiểm tra lại bánh đai theo phương pháp kiểm tra tùy chọn.

3.3. Số lượng mẫu kiểm tra 2 % lô, nhưng không được ít hơn 2 chiếc.

3.4. Kích thước bánh đai (các điểm 1.1,2.3-2.5) được kiểm bằng dụng cụ bất kỳ đảm bảo độ chính xác cần thiết của phép đo.

3.5. Độ đảo của bánh đai được lắp trên trục kiểm tra chuẩn (điểm 2.7) và được kiểm bằng đồng hồ chỉ thị.

3.6. Bánh đai được lắp trên trục có lắp cả thân và tiến hành cân bằng trên giá cân bằng

Bánh đai phải bảo đảm độ chính xác yêu cầu cân bằng tĩnh trong chế độ động

3.7. Khi nhận được kết quả thử không thỏa món, dự chỉ là một trong các tiêu chuẩn qui định, thì phải thử lại với số lượng bánh đai gấp đôi được lấy ra trong cùng lô. Kết quả thử lại quyết định việc thu nhận hay không cả lô.

4. Ghi nhãn, đúng gói, vận chuyển và bảo quản

4.1. Trên mỗi bánh đai ghi nhãn hiệu không xóa nội dung:

a) Đường kính ngoài;

b) Chiều rộng vành;

c) Đường kính lỗ lắp;

d) Sai lệch giới hạn của đường kính lắp;

e) Ký hiệu sản phẩm của nhà máy chế tạo. Dấu nhãn hiệu được ghi ở trên mặt mút moay ơ hoặc mặt mút vành hoặc trên nan hoa (đĩa).

Cho phép không ghi nhãn hiệu trên các bánh đai dùng trong các máy móc thiết bị tự trang tự chế

4.2. Bánh đai phải được đóng gói trong hòm gỗ, khung gỗ, các bề mặt gia công của bánh đai phải bụi mỡ chống rỉ

4.3. Tài liệu chứng nhận lô bánh đai phù hợp yêu cầu của tiêu chuẩn này phải bao gồm:

a) Kích thước cơ bản theo điểm 5.1;

b) Dấu hiệu hàng hóa của nhà máy chế tạo;

c) Ký hiệu tiêu chuẩn này;

d) Ngày chế tạo.

4.4. Bánh đai có thể được vận chuyển bằng mọi phương diện

4.5. Bánh đai phải được bảo quản trong phòng khô ráo
