Tiêu chuẩn quốc gia TCVN 3761:1983 về Máy ép dập tấm. Kích thước lỗ lắp cuống khuôn trên đầu trượt

TCVN 3761:1983

MÁY ÉP DẬP TẤM - KÍCH THƯỚC LỖ LẮP CUỐNG KHUÔN TRÊN ĐẦU TRƯỢT



Lời nói đầu

TCVN 3761:1981 do Viện Máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn,Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



MÁY ÉP DẬP TẤM - KÍCH THƯỚC LỖ LẮP CUỐNG KHUÔN TRÊN ĐẦU TRƯỢT

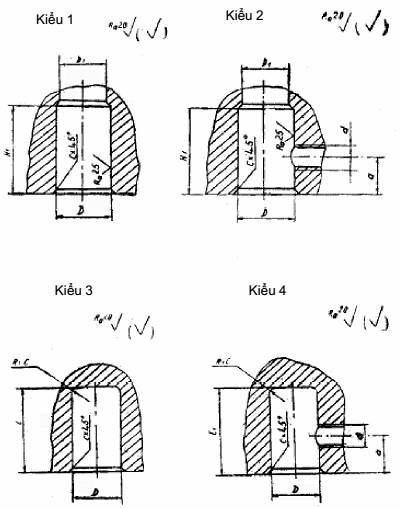

Kích thước lỗ trên đầu trượt của máy ép dập tấm để lắp cuống khuôn phải theo chỉ dẫn trên Hình 1 và trong Bảng 1.

Hình 1

Bảng

Kích thước tính bằng milimét

D (H8)

D1 không nhỏ hơn

d

a

c

l

l1

25

25

M12

25

1,6

50

50

32

55

60

40

32

M20

40

2,0

60

75

50

70

85

60 (63, 65)

M24

50

75

105

75

2,5

85

130

CHÚ THÍCH: Những kích thước trong ngoặc không khuyến khích dùng.
