Tiêu chuẩn quốc gia TCVN 3763:1983 về Máy ép dập tấm. Kích thước lỗ lắp chốt đẩy và bộ đẩy phôi

TCVN 3763:1983

MÁY ÉP DẬP TẤM - KÍCH THƯỚC LỖ LẮP CHỐT ĐẨY VÀ BỘ ĐẨY PHÔI



Lời nói đầu

TCVN 3763:1981 do Viện Máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn,Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



MÁY ÉP DẬP TẤM - KÍCH THƯỚC LỖ LẮP CHỐT ĐẨY VÀ BỘ ĐẨY PHÔI

1. Tiêu chuẩn này quy định kích thước lỗ lắp chốt đẩy và bộ đẩy phôi cho máy ép dập tấm.

2. Kích thước lỗ trên bàn máy và tấm kẹp khuôn phải theo chỉ dẫn trên Hình 1 và trong Bảng 1.

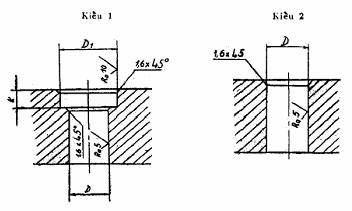

Hình 1

Hình 2

Bảng 1

Kích thước tính bằng milimét

Lực ép danh nghĩa của máy *, KN

D

D1

k

Đến 1000

30

40

5

Lớn hơn 1000 đến 8000

40

50

10

Lớn hơn 8000

60

70

10

* Đối với máy ép hai tác động, lực ép danh nghĩa là lực của đầu trượt trong.

3. Kích thước lỗ trong đầu trượt phải theo chỉ dẫn trên Hình 2 và trong Bảng 1.
