Tải về định dạng Word (77KB) Tải về định dạng PDF (2.3MB)

Tiêu chuẩn Việt Nam TCVN 3863:1983 về Ferotitan - Phương pháp xác định hàm lượng lưu huỳnh

TIÊU CHUẨN VIỆT NAM

TCVN 3863 - 83

FEROTITAN - PHƯƠNG PHÁP XÁC ĐỊNH HÀM LƯỢNG LƯU HUỲNH

Ferrotitanium - Method for the determination of sulfur content

Tiêu chuẩn này quy định phương pháp thể tích ioduaiodat để xác định hàm lượng lưu huỳnh trong ferotitan từ 0,015 đến 0,10%.

Khi tiến hành phân tích nhất thiết phải tuân theo những yêu cầu chung trong TCVN 3860-83

1. NGUYÊN TẮC

Phương pháp dựa vào sự hấp thụ khí sunfurơ tạo thành khi đốt mẫu ferotitan trong dòng oxy ở nhiệt độ 1300oC bằng nước và chuẩn độ axit sunfurơ bằng dung dịch kali iodat với chỉ thị hồ tinh bột.

2. THIẾT BỊ, HÓA CHẤT VÀ DUNG DỊCH

Thiết bị xác định lưu huỳnh (xem sơ đồ)

Ống sứ, trước khi sử dụng phải nung suốt chiều dài ống ở nhiệt độ 1300oC.

Thuyền sứ, trước khi sử dụng nung trong dòng oxy 5 phút ở nhiệt độ 1300oC, bảo quản trong bình hút ẩm.

Kali iodat.

Kali iodua.

Kali hydroxit, dung dịch 400 g/l.

Kali pemanganat, dung dịch 40 g/l trong dung dịch kali hydroxit 400 g/l.

Canxi clorua khan.

Axit clohydric, d 1,19.

Vôi xút hoặc ascarit.

Hồ tinh bột, dung dịch 0,05% chuẩn bị như sau: nghiền 0,50g tinh bột trong cối sứ với 50 ml nước, rót hỗn hợp thành dòng nhỏ vào 500-600 ml nước sôi, đun sôi 2-3 phút.

Thêm 15 ml axit clohydric và nước đến 1 lít.

Đồng (II) oxit dạng dây hoặc bột đã nung ở 800oC trong vòng 3-4 giờ.

Sắt kim loại.

Chất chảy: đồng (II) oxit hoặc hỗn hợp đồng (II) oxit và sắt. Hàm lượng lưu huỳnh trong chất chảy không được lớn hơn 0,002%. Kali iodat, dung dịch chuẩn độ chuẩn bị như sau: hòa tan 0,09 g kali iodat trong 50-60 ml nước, thêm 1g kali hydroxit - dung dịch 1, hòa tan trong cốc khác 10 g kali iodua trong 100-150 ml nước - dung dịch 2. Sau đó rót dung dịch 1 vào dung dịch 2, thêm nước đến 1 lít và lắc đều. Bảo quản trong bình tối.

 Độ chuẩn của dung dịch chuẩn độ xác định bằng mẫu tiêu chuẩn ferotitan có thành phần hóa học và hàm lượng lưu huỳnh gần với mẫu phân tích.

Độ chuẩn của dung dịch chuẩn độ (T) tính bằng gam lưu huỳnh trên 1 ml dung dịch theo công thức:

T =

trong đó:

s - hàm lượng lưu huỳnh trong mẫu tiêu chuẩn, %;

m - khối lượng mẫu tiêu chuẩn, g;

V = thể tích dung dịch chuẩn độ tiêu tốn khi chuẩn độ mẫu tiêu chuẩn, ml;

V1 - thể tích dung dịch chuẩn độ tiêu tốn khi chuẩn độ mẫu trắng, ml.

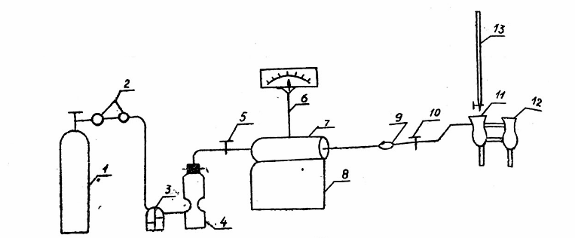

Sơ đồ thiết bị xác định lưu huỳnh.

Sơ đồ thiết bị xác định lưu huỳnh

1. Bình oxy; 2. Đồng hồ và van điều chỉnh (nếu không có thì thay bằng bình giảm áp); 3. Bình rửa khí chứa dung dịch kali pemanganat 40 g/l trong dung dịch kali hydroxit 400 g/l; 4. Bình làm khô, phần dưới chứa canxi clorua, phần trên chứa vôi xút hoặc ascarit; 5. Khóa 2 nhánh; 6. Cặp nhiệt điện nối với đồng hồ đo nhiệt; 7. Lò ống 1 400oC; 8. Biến thế điện; 9. Bầu thủy tinh chứa bông thủy tinh để giữ bụi; 10. khóa 2 nhánh; 11. Bình hấp thụ; 12. Bình so sánh; 13. Buret;

4. CÁCH TIẾN HÀNH

4.1 Trước khi tiến hành phân tích lò được nung nóng đến 1300oC. Kiểm tra chỗ nối và khóa có kín không bằng cách đóng khóa 10 lại, cho dòng oxy vào lò. Sau ít phút không thấy bọt khí xuất hiện trong bình rửa khí là được.

Sau đó rót lần lượt 110-120 ml dung dịch hồ tinh bột vào bình hấp thụ và bình so sánh, cho oxy với tốc độ sao cho dung dịch trong bình hấp thụ dâng lên 30-40 mm và cân bằng mẫu dung dịch trong 2 bình bằng cách thêm vài ba giọt dung dịch chuẩn độ đến xuất hiện màu xanh nhạt. Nếu dung dịch hồ tinh bột trong bình hấp thụ bị mất màu sau 4-5 phút, chứng tỏ từ ống sứ đã sinh ra khí khử dung dịch chuẩn độ, không ngắt dòng oxy, cho dung dịch chuẩn độ vào bình hấp thụ đến lúc màu trong bình hấp thụ và bình so sánh bằng nhau.

Để kiểm tra thiết bị cần đốt 2-3 lượng cân mẫu tiêu chuẩn. Sau đó đốt chất chảy để hiệu chỉnh kết quả.

4.2. Căn cứ vào hàm lượng lưu huỳnh để lấy lượng cân mẫu như ở bảng 1.

Bảng 1

Hàm lượng lưu huỳnh, %

Lượng cân mẫu, g

Lượng cân chất chảy, g

CuO

CuO + Fe

Từ 0,015 đến 0,05

1,0

2,0

1,0 + 0,5

trên 0,05 đến 0,10

0,5

1,0

1,0 + 0,5

Cho mẫu vào thuyền sứ rồi phủ chất chảy lên trên.

Dùng que thép đẩy thuyền sứ vào vùng nóng nhất của ống sứ, đậy nút cao su lại. Mở khóa 5 cho oxy vào lò với tốc độ sao cho dung dịch trong bình hấp thụ dâng lên 30-40 mm.

Trong khi đốt mẫu, nhỏ giọt dung dịch chuẩn độ  từ buret vào bình hấp thụ sao cho màu dung dịch trong bình hấp thụ và bình so sánh luôn gần bằng nhau. Khi màu dung dịch trong bình hấp thụ giống màu trong bình so sánh và bền màu trong vòng 1 phút thì kết thúc quá trình chuẩn độ.

Đóng khóa 5 và 10 lại, mở nút cao su, lấy thuyền sứ ra khỏi ống sứ và chuẩn bị đốt mẫu tiếp theo.

5. TÍNH KẾT QUẢ

5.1. Hàm lượng lưu huỳnh (X) tính bằng phần trăm theo công thức:

X =

trong đó:

V - thể tích dung dịch kali iodat tiêu tốn khi chuẩn độ mẫu phân tích, ml;

V1 - thể tích dung dịch kali iodat tiêu tốn khi chuẩn độ mẫu trắng, ml;

T - độ chuẩn của dung dịch kali iodat, g/ml;

m - khối lượng mẫu, g.

5.2. Bảng sai lệch cho phép

Bảng 2

Hàm lượng lưu huỳnh, %

Sai lệch cho phép, % (tuyệt đối)

Từ 0,015 đến 0,030

0,006

Trên 0,030 đến 0,070

0,008

Trên 0,070 đến 0,10

0,010



Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN3863:1983
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN3863:1983
Cơ quan ban hành
Người ký***
Lĩnh vựcCông nghiệp
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
