Tiêu chuẩn quốc gia TCVN 3889:1984 về Khớp nối trục an toàn ma sát nhiều đĩa – Thông số và kích thước cơ bản

TCVN 3889:1984

KHỚP NỐI TRỤC AN TOÀN MA SÁT NHIỀU ĐĨA - THÔNG SỐ VÀ KÍCH THƯỚC CƠ BẢN

Overload friction clutches for gereral industrial practice - Main data and dimensions



Lời nói đầu

TCVN 3889:1984 Do Viện nghiên cứu máy - Bộ cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



KHỚP NỐI TRỤC AN TOÀN MA SÁT NHIỀU ĐĨA - THÔNG SỐ VÀ KÍCH THƯỚC CƠ BẢN

Overload friction clutches for gereral industrial practice - Main data and dimensions

Tiêu chuẩn này áp dụng cho khớp nối trục an toàn ma sát nhiều đĩa, dùng để truyền động và giới hạn mômen xoắn nhờ lực ma sát.

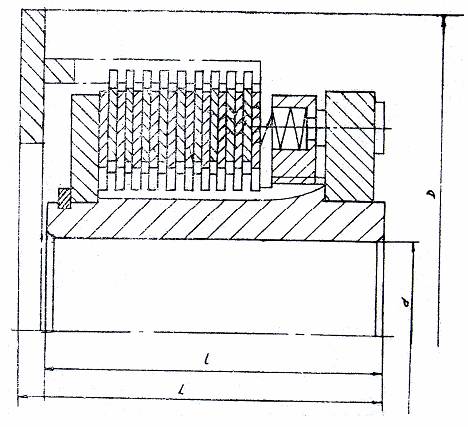

Thông số cơ bản và kích thước của khớp nối cần phải phù hợp với chỉ dẫn trên hình vẽ và trong Bảng.

CHÚ THÍCH: Hình vẽ không xác định kết cấu của khớp.

Mômen xoắn danh nghĩa M N.m

Kích thước, mm

Tốc độ góc cho phép rad/s không nhỏ hơn

D

(Sai lệch giới hạn theo H 7)

l

Không lớn hơn

D

Không lớn hơn

L

Không lớn hơn

min

max

25

10

20

50

95

90

150

40

12

25

130

95

63

16

30

60

150

120

100

100

20

35

165

125

160

22

40

80

180

150

80

250

25

45

185

160

60

400

30

50

110

205

180

40

630

35

60

220

240

1000

40

70

140

260

270

35

1600

45

80

290

285

2500

50

90

170

315

330

35

4000

60

100

370

355

6300

70

120

430

375

10000

80

140

210

500

440

30

16000

90

160

250

550

500

25

CHÚ THÍCH:

1. Mômen xoắn danh nghĩa của khớp nối là mômen cho phép lớn nhất của ma sát trượt.

2. Trị số đường kính d cần phải phù hợp với TCVN 1041:1971 và TCVN 3208:1979.
