Tiêu chuẩn quốc gia TCVN 3962:1984 về Dao phay ngón ngắn mảnh hợp kim cứng có phần làm việc dài vừa để gia công rãnh then. Kích thước cơ bản

TCVN 3962:1984

DAO PHAY NGÓN GẮN MẢNH HỢP KIM CỨNG CÓ PHẦN LÀM VIỆC DÀI VỪA ĐỂ GIA CÔNG RÃNH THEN - KÍCH THƯỚC CƠ BẢN

Key way end mills with carbide tipped blades and long woking parts - Basic dimensions



Lời nói đầu

TCVN 3962:1984 do Trường đại học Bách khoa Hà Nội - Bộ đại học và trung học chuyên nghiệp biên soạn,Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



DAO PHAY NGÓN GẮN MẢNH HỢP KIM CỨNG CÓ PHẦN LÀM VIỆC DÀI VỪA ĐỂ GIA CÔNG RÃNH THEN - KÍCH THƯỚC CƠ BẢN

Key way end mills with carbide tipped blades and long woking parts - Basic dimensions

Tiêu chuẩn này áp dụng cho dao phay ngón chuôi trụ và chuôi côn gắn mảnh hợp kim cứng dạng U* hoặc dạng T* có phần làm việc dài vừa để gia công rãnh then.

* Hình dạng và kích thước mảnh hợp kim cứng dạng U được giới thiệu ở phần phụ lục, dạng T - ở phần phụ lục của TCVN 3960:1984.

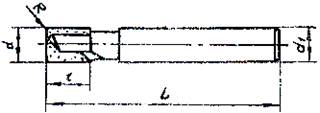

1. Kích thước cơ bản của dao phay chuôi trụ phải phù hợp với các chỉ dẫn trên Hình 1 và trong Bảng 1.

Hình 1

Bảng 1

mm

d

d1

I

L

Rmax

10

10

12

62

0,3

12

12

16

73

14

19

76

16

16

22

82

18

20

20

22

88

0,5

CHÚ THÍCH: Cho phép chế tạo dao phay có cạnh vát e x 45o, khi đó e = R.

Ví dụ ký hiệu quy ước của dao phay ngón chuôi trụ gắn mảnh hợp kim cứng dạng U có d = 10 mm, I = 12 mm, L = 62 mm:

Dao phay ngón U.10 TCVN 3962:1984.

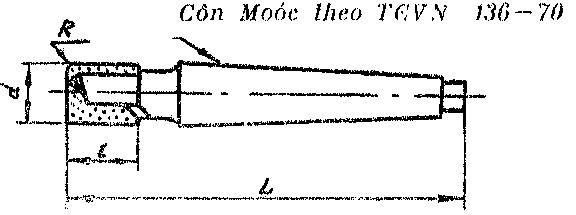

2. Kích thước cơ bản của dao phay chuôi côn phải phù hợp với chỉ dẫn trên Hình 2 và trong Bảng 2.

Hình 2

Bảng 2

mm

d

I

L

Côn Moóc

Rmax

12

16

86

1

0,3

101

2

14

19

98

1

104

2

16

22

107

2

18

20

0,5

20

124

3

22

25

110

2

127

3

25

127

26

30

132

32

CHÚ THÍCH: Cho phép chế tạo dao phay có cạnh vát e x 45o, khi đó e = R.

Ví dụ ký hiệu quy ước của dao phay ngón chuôi côn gắn mảnh hợp kim dạng T có d = 12 mm, I = 16 mm, L = 86 mm, côn Moóc 1:

Dao phay ngón T.1.12 TCVN 3962:1984.



Phụ lục

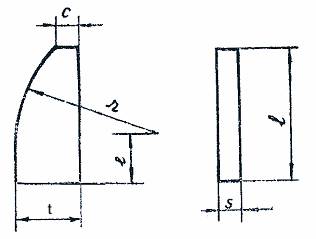

Hình dạng và kích thước mảnh hợp kim cứng dạng U

mm

Chiều dài danh nghĩa

l

t

s

C

+ 0,4

e

r

12

12

5,6

1,2

1

-

25

16

16

6,7

1,6

1

0,1

19

19

8

2

1,8

2,5

22

22

11,2

2,5

2,5

3,0

25

25

14

2,8

3

4,3

30

30

18

3,5

4

-

40
