Tải về định dạng Word (395.5KB) Tải về định dạng PDF (3.7MB)

Tiêu chuẩn quốc gia TCVN 4643:2009 (ISO 4022 : 1987) về Vật liệu kim loại thiêu kết thẩm thấu - Xác định độ thẩm thấu lưu chất

TIÊU CHUẨN QUỐC GIA

TCVN 4643 : 2009

ISO 4022 : 1987

VẬT LIỆU KIM LOẠI THIÊU KẾT THẨM THẤU - XÁC ĐỊNH ĐỘ THẨM THẤU LƯU CHẤT

Permeable sintered metal materials - Determination of fluid permeability

Lời nói đầu

TCVN 4643 : 2009 thay thế TCVN 4643 : 1988.

TCVN 4643 : 2009 hoàn toàn tương đương với ISO 4022 : 1987.

TCVN 4643: 2009 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 164 Th cơ lý kim loại biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.



VẬT LIỆU KIM LOẠI THIÊU KẾT THẨM THẤU - XÁC ĐỊNH ĐỘ THẨM THẤU LƯU CHẤT

Permeable sintered metal materials - Determination of fluid permeability

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định độ thẩm thấu lưu chất của vật liệu kim loại thiêu kết thẩm thấu trong đó độ xốp (rỗng) là liên tục hoặc nối thông với nhau, thử nghiệm được tiến hành trong những điều kiện sao cho độ thẩm thấu lưu chất có thể được biểu thị dưới dạng hệ số thẩm thấu quán tính và hệ số thẩm thấu nhớt (xem Phụ lục A).

Tiêu chuẩn này không áp dụng cho những mẫu thử hình trụ rỗng rất dài có đường kính nhỏ do độ giảm áp của dòng chảy dọc theo lỗ của hình trụ rất đáng kể so với độ giảm áp của dòng lưu chất đi qua chiều dày thành (xem Phụ lục A, Điều A.5).

2. Tài liệu viện dẫn

Các tài liệu dưới đây là rất cần thiết đối với việc áp dụng tiêu chuẩn này. Đối với tài liệu có ghi năm công bố, áp dụng phiên bản được nêu. Đối với tài liệu không ghi năm công bố, áp dụng phiên bản mới nhất (bao gồm cả các sửa đổi).

TCVN 8189 (ISO 2738), Vật liệu kim loại thiêu kết, trừ hợp kim cứng - Vật liệu kim loại thiêu kết thẩm thấu - Xác định khối lượng riêng, hàm lượng dầu và độ xốp hở.

3. Nguyên lý

Cho một dòng lưu chất thử đã biết độ nhớt và khối lượng riêng chảy qua mẫu thử, và đo độ giảm áp và lưu lượng thể tích.

Xác định hệ số thẩm thấu quán tính và hệ số thẩm thấu nhớt, đây là các thông số trong công thức mô tả mối quan hệ giữa độ giảm áp, lưu lượng thể tích, độ nhớt và khối lượng riêng của lưu chất thử, và kích thước của mẫu thử kim loại xốp được thấm bởi lưu chất này.

4. Ký hiệu và định nghĩa

Trong tiêu chuẩn này sử dụng kí hiệu và định nghĩa trong Bảng 1:

Bảng 1 - Kí hiệu và định nghĩa

Thuật ngữ

Kí hiệu

Định nghĩa

Đơn vị

Độ thẩm thấu

-

Khả năng của một kim loại xốp cho một lưu chất chảy qua dưới tác dụng của một gradien áp suất

-

Diện tích thử

A

Diện tích của một kim loại xốp vuông góc với chiều của dòng lưu chất

m2

Chiều dày

e

Kích thước của mẫu thử theo chiều dòng lưu chất

a) cho mẫu phẳng: bằng độ dày

b) cho mẫu trụ rỗng: theo phương trình trong 7.1.2

m

Chiều dài

L

Chiều dài của hình tr (xem Hình 2)

m

Hệ số thẩm thấu nhớt

yv

Lưu lượng thể tích tại đó lưu chất có độ nhớt đơn vị được truyền qua một đơn vị diện tích của kim loại xốp dưới tác động của gradien áp suất đơn vị khi lực cản dòng lưu chất chỉ gây ra bởi sự giảm độ nhớt. Điều này không phụ thuộc vào lượng kim loại xốp.

m2

Hệ số thẩm thấu quán tính

yi

Lưu lượng thể tích tại đó lưu chất có khối lượng riêng đơn vị được truyền qua diện tích đơn vị của kim loại xốp dưới tác động của gradien áp suất đơn vị khi lực cản dòng lưu chất ch gây ra bởi sự làm giảm quán tính. Điều này không phụ thuộc vào lượng kim loại xốp.

m

Lưu lượng thể tích

Q

Lưu lượng khối của lưu chất chia cho khối lượng riêng của nó.

m3/s

Áp suất đầu dòng

p1

Áp suất dòng phía đi vào mẫu thử

Pa

Áp suất cuối dòng

p2

Áp suất dòng phía đi ra mẫu thử



Áp suất trung bình

p

Trung bình cộng của áp suất đầu dòng và cuối dòng



Độ giảm áp

∆p

Hiệu số giữa áp suất đầu dòng và cuối dòng trên bề mặt mẫu thử.

Pa

Gradien áp suất

∆p/e

Độ giảm áp chia cho chiều dày của mẫu thử xốp

N/m3

Vận tốc

Q/A

T số của lưu lượng thể tích với diện tích thử

m/s

Khối lượng riêng

Khối lượng riêng của lưu chất thử tại nhiệt độ và áp suất trung bình

kg/m3

Độ nhớt động

Hệ số nhớt động tuyệt đối theo định luật Newton

N.s/m2

Hiệu chỉnh thiết bị (được trừ đi từ độ giảm áp quan sát)

-

Độ chênh lệch về áp suất quan sát được giữa áp suất phân nhánh đầu và cuối dòng khi thiết bị thử không có mẫu xốp. (Nó thay đổi theo lưu lượng qua thiết bị và phát sinh từ ảnh hưởng của ống khuếch tán tại các phân nhánh áp suất và các nguyên nhân khác)

Pa

Nhiệt độ tuyệt đối trung bình

T

Trung bình cộng của các nhiệt độ của lưu chất ở phía đầu dòng và cuối dòng hai bên mẫu thử

K

5. Mẫu thử

Trước khi thử nghiệm với chất khí, tất cả chất lỏng phải được loại bỏ khỏi các lỗ xốp của mẫu. Dầu và chất bôi trơn được làm sạch bằng cách dùng dung môi phù hợp với phương pháp chiết theo TCVN 8189 (ISO 2738). Mẫu phải được làm khô trước khi thử nghiệm.

6. Thiết bị, dụng cụ

6.1. Thiết bị

Việc lựa chọn thiết bị chủ yếu dựa trên kích thước, hình dáng và đặc tính vật lý của mẫu thử.

Tiêu chuẩn này đưa ra hai loại thiết bị khác nhau phù hợp với việc xác định độ thẩm thấu lưu chất của mẫu thử xốp.

6.1.1. Đầu thử có vòng bảo vệ dùng cho mẫu phẳng

Đây là một loại thiết bị nên dùng để tiến hành thử không phá hủy trên một phần diện tích của tấm phẳng xốp.

Tấm vật liệu xốp được kẹp chặt giữa hai cặp vòng đệm bịt kín. Cặp bên trong tương ứng với vùng thử có đường kính trung bình D1. Cặp bên ngoài có đường kính trung bình D2, tạo nên vòng bảo vệ xung quanh vùng thử. Vòng này được ép để ngăn không cho vùng diện tích thử bị rò rỉ (xem Hình 1). Bề rộng của vùng tạo nên bên trong vòng bảo vệ không được nhỏ hơn độ dày của tấm, nghĩa là:

≥ e

Đầu thử có vòng bảo vệ làm giảm tối thiểu sự rò rỉ mặt bên bằng cách đảm bảo sự cân bằng áp suất ở các buồng trong và ngoài. Đối với phía đầu dòng hướng vào mẫu thử, điều này đạt được bng cách bố trí diện tích cửa nối với buồng trên (như trên Hình 1) lớn nhất tới mức có thể. Đối với phía cuối dòng hướng ra mẫu thử, buồng trong dẫn tới lưu lượng kế, thường phải chịu áp suất ngược nhỏ và buồng ngoài nối với khí quyển qua van điều áp. Van này được điều chỉnh để cân bằng áp suất ở buồng trong và buồng ngoài. Việc lắp bộ hạn chế giữa mẫu thử và lưu lượng kế, làm tăng áp suất ngược và do đó cho phép kiểm soát ổn định hơn van cân bằng áp suất.

Tuy nhiên, lý tưởng là áp suất cuối dòng càng gần áp suất khí quyển càng tốt và không nên sử dụng bộ hạn chế nếu không cần thiết phải điều chỉnh độ giảm áp trong lưu lượng kế.

Vòng đệm bịt kín hình xuyến (vòng chữ O) được kiến nghị dùng cho vòng đệm bịt kín trong.

Các vòng đệm bịt kín phải đủ mềm để khắc phục tất cả các khuyết tật bề mặt và độ không phẳng của vật liệu xốp. Trong một số trường hợp có thể cần phải chất tải riêng biệt cho các vòng đệm bịt kín trong và ngoài nhằm đảm bảo bịt kín không rò rỉ.

Cần có hai vòng đệm bịt kín trên và dưới và chúng phải thẳng hàng với nhau.

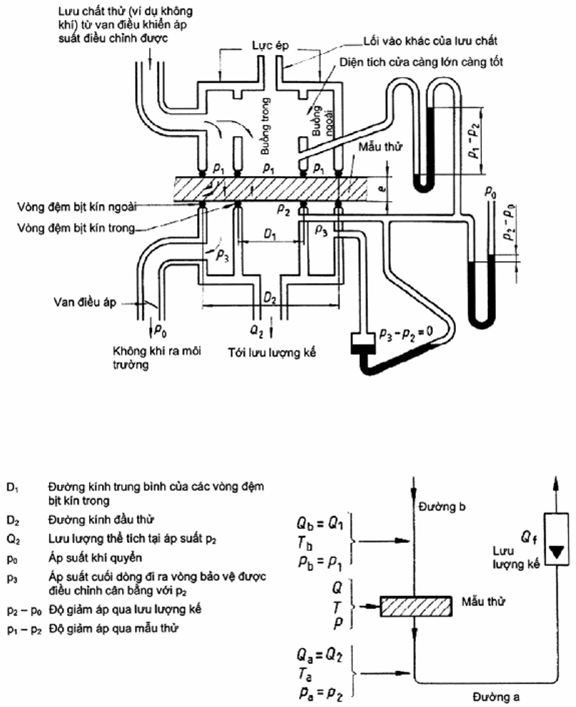

Hình 1 - Đầu thử có vòng bảo vệ

6.1.2. Gá kẹp cho mẫu thử hình trụ rỗng

Độ thẩm thấu của mẫu thử hình trụ rỗng thích hợp được đo bằng cách kẹp trụ theo chiều dọc trục giữa hai mặt phẳng và cho lưu chất thử thấm ra ngoài qua thành trụ. Ví dụ xem Hình 2. Lưu lượng kế được đặt ở phía đầu dòng chảy đi vào mẫu thử. Khi kẹp mẫu để thử, phải sử dụng các đệm bịt kín đủ mềm để khắc phục độ nhấp nhô bề mặt để bảo đảm kín khít không rò rỉ.

CHÚ THÍCH: Đường kính do phải xấp xỉ bằng đường kính d và kinh doanh h nên càng nhỏ càng tốt để làm giảm thiểu sự hiệu chỉnh thiết bị.

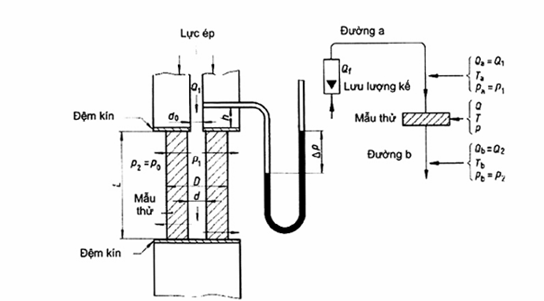

Hình 2 - Giá kẹp cho mẫu thử hình trụ rỗng

6.2. Lưu chất thử

Trong phần lớn các trường hợp, chất khí là lưu chất thử tốt hơn chất lỏng (xem phụ lục B).

Chất khí thử phải khô và sạch.

Với sự thỏa thuận của các bên có liên quan, có thể dùng chất lỏng khi độ thẩm thấu liên quan đến chất lỏng cụ thể được yêu cầu. Chất lỏng phải sạch và không chứa các khí hòa tan.

7. Qui trình thử

7.1. Đo chiều dày và diện tích của mẫu thử

7.1.1. Mẫu thử phẳng

Kích thước của các đầu đo micromet (trắc vi kế) không được lớn hơn kích thước độ nhấp nhô bề mặt, cũng không nhỏ hơn kích thước lỗ xốp.

Diện tích thử được định nghĩa là diện tích vùng vuông góc với chiều dòng lưu chất với điều kiện gradien áp suất là đồng đều, định nghĩa này có ý nghĩa đy đủ và diện tích thử đo được dễ dàng.

7.1.2. Mu thử hình trụ rỗng

Với mẫu thử hình trụ rỗng chiều dày e và diện tích thử A được tính theo công thức sau:

Trong đó r =  (xem Hình 2)

Với chiều dày thành  là nhỏ so với d, ví dụ nhỏ hơn 0,1d, chiều dày e và diện tích A được tính bằng công thức

e =

A =

7.2. Đo độ giảm áp

Độ giảm áp có thể được xác định bằng cách đo áp suất riêng biệt ở đầu dòng và cuối dòng và tính hiệu, hoặc bằng cách sử dụng áp kế vi sai (dưỡng đo áp kế vi sai).

Sự hiệu chỉnh thiết bị đạt được bằng cách sử dụng thiết bị mà không có mẫu thử tại vị trí thử, và quan sát độ giảm áp trên phạm vi lưu lượng yêu cầu. Sự hiệu chỉnh thiết bị không nên vượt quá 10 % độ giảm áp (xem Bảng 1).

7.3. Đo lưu lượng

Một chuẩn cơ bn cho việc đo lưu lượng của mẫu thử cần được đưa vào. Lưu lượng phải được hiệu chỉnh với áp suất và nhiệt độ trung bình của mẫu thử. Tuy nhiên, một lưu lượng kế chuẩn (đã được hiệu chuẩn trước so với chuẩn cơ bản) sẽ thuận lợi hơn cho việc đo đạc.

7.4. Đo áp suất và nhiệt độ

Cần phải đo nhiệt độ và áp suất tại lưu lượng kế và mẫu thử để:

- Hiệu chỉnh chính xác số đo của lưu lượng kế;

- Tính toán lưu lượng trung bình chảy qua mẫu thử;

- Xác định khối lượng riêng và độ nhớt của lưu chất thử.

8. Biểu thị kết quả

8.1. Lưu lượng trung bình

Số đo của lưu lượng kế Qf được hiệu chỉnh nếu nó không được sử dụng ở nhiệt độ và áp suất hiệu chuẩn của nó, bằng cách sử dụng hệ số hiệu chỉnh lưu lượng kế Cf do các nhà sản xuất đưa ra. Số đo lưu lượng kế được hiệu chỉnh Qa được tính bằng công thức sau:

Qa = Cf x Qf

Số đo lưu lượng kế được hiệu chỉnh Qa được chuyển đổi sang lưu lượng trung bình Q trong mẫu thử xốp bằng việc sử dụng số hiệu chỉnh Cs được tính từ công thức định luật chất khí:

Cs = =

Lưu lượng trung bình là Q = Cs x Qa

Khi lập bảng dữ liệu, sử dụng hệ số hiệu chỉnh toàn bộ Co

Co = Cf x Cs

Để tính lưu lượng trung bình Q = Co x Qf

8.2. Khối lượng riêng và độ nhớt trung bình

Áp suất trung bình và nhiệt độ tuyệt đối trung bình trong mẫu thử sẽ cho phép tính được khối lượng riêng trung bình và độ nhớt trung bình từ các dữ liệu đã có.

8.3. Tính toán kết quả

Hệ số thẩm thấu nhớt và hệ số thẩm thấu quán tính được xác định bằng cách lấy các kết quả đồng thời của lưu lượng và độ giảm áp. Số lượng các số đo lưu lượng đọc được phải nhỏ nhất là 5, được phân bố cách đều trong khoảng các số đo lưu lượng, trong đó số đo lưu lượng lớn nhất tối thiểu phải bằng 10 lần số đo lưu lượng nhỏ nhất.

Kết quả được tính bằng công thức sau:

Công thc này có thể được viết dưới dạng y = ax + b với

y =

x =

Giá trị x và y được tính toán tại từng mức lưu lượng/độ giảm áp. Các giá trị tương ứng của x và y được đánh dấu trên giấy vẽ đồ thị tuyến tính và đường thẳng được vẽ đi qua các điểm này.

Giao của đường thẳng này với trục y cho giá trị nghịch đảo của độ thẩm thấu nhớt (1/).

Độ dốc của đường thẳng này cho giá trị nghịch đảo của độ thẩm thấu quán tính (1/).

Trong trường hợp có nghi ngờ, nên xác định đường thẳng bằng phương pháp bình phương nhỏ nhất.

CHÚ THÍCH: Nếu phép đo được tiến hành với dòng chảy theo chế độ chảy tầng, thì chỉ xác định được hệ số thẩm thấu nhớt (xem Phụ lục A).

8.4. Kết quả cuối cùng

Báo cáo hệ số thẩm thấu nhớt theo đơn vị 10-12m2 (1mm2) và hệ số thẩm thấu quán tính theo 10-6m (1mm) với độ chính xác ± 5 % theo các giá trị liên quan.

CHÚ THÍCH: Đơn vị hệ số thẩm thấu nhớt (mm2) đôi khi còn được gọi là darcy.

9. Báo cáo thử nghiệm

Báo cáo thử phải bao gồm các thông tin sau:

a) Số hiệu của tiêu chuẩn này;

b) Tất cả các chi tiết cần thiết để nhận biết mẫu thử;

c) Loại thiết bị sử dụng;

d) Lưu chất thử sử dụng;

e) Kết qu đạt được;

f) Tất cả các thao tác không được qui định trong tiêu chuẩn này hoặc được xem là các tùy chọn;

h) Chi tiết về tất cả các sự cố có thể ảnh hưởng đến kết quả thử.



Phụ lục A

(tham khảo)

Dòng lưu chất chảy qua vật liệu xốp

A.1 Dòng chảy tầng

Công thức thực nghiệm cho dòng lưu chất chảy qua những vật liệu rỗ xốp đầu tiên được đưa ra bởi Darcy, sau các thử nghiệm với nước, và th hiện tính t lệ giữa độ giảm áp trên một đơn vị độ dày và lưu lượng dòng chảy trên đơn vị diện tích và độ nhớt. Công thức:

=                           (1)

và thừa nhận rằng sự mất mát là do trượt nhớt.

A.2 Dòng chảy quán tính và tầng

Thực tế, dòng lưu chất chảy qua vật liệu xốp có thể gồm nhiều cơ chế mà đa số chúng có thể được vận hành đồng thời. Tuy nhiên, kinh nghiệm cho thấy rằng phần lớn các trường hợp liên quan đến dòng lưu chất chảy qua kim loại xốp chỉ có ba cơ chế cần phải quan tâm. Đó là: dòng chảy tầng (nhớt), dòng quán tính và dòng trượt. Dòng quán tính liên quan đến sự mất mát năng lượng do sự thay đổi hướng dòng chảy lưu chất qua các rỗ xốp ngoằn ngoèo và do sự bắt đầu mạnh mẽ của sự chảy rối cục bộ trong các rỗ xốp, và kết hợp với phương trình tổn thất do nhớt của Darcy, Forchheimer đã đưa ra công thức (dòng trượt thường không có mặt):

= +                         (2)

Công thức này được sử dụng ở 8.3 của tiêu chuẩn này. Tuy nhiên ở vận tốc dòng chảy thấp của lưu chất nhớt, thuật ngữ quán tính của công thức (2) thường không quan trọng khi được so sánh với thuật ngữ độ nhớt và có thể bỏ qua để có công thức đơn giản (1).

A.3 Dòng trượt

Công thức (1) thừa nhận rằng kích thước lỗ xốp là lớn so với đường chảy tự do trung bình của các phân tử của dòng lưu chất thử. Sự giả định này gần như không có hiệu lực với lỗ kích thước rất nhỏ và với các chất khí ở áp suất giảm hoặc nhiệt độ cao. Khi đường chảy tự do trung bình của các phân tử chất khí tiến đến cùng mức kích thước của lỗ xốp trong kim loại, dòng trượt xuất hiện. Khi có mặt dòng trượt, kim loại xốp xem ra dễ thấm hơn so với khi không có dòng trượt. Ngoài ra, khi có mặt dòng trượt, thường không có sự tổn thất do quán tính, do vậy công thức (2) có thể viết dưới dạng:

ys =                              (3)

Trong đó ys là hệ số thẩm thấu khi có dòng trượt.

Sự hiệu chỉnh dùng cho dòng trượt được cho bởi:

ys = yv x                      (4)

Trong đó:

ys là độ thẩm thấu nhớt quan sát được khi có dòng trượt.

yv là hệ số thẩm thấu nhớt thực.

B là hệ số Klinkenberg, là hng số với vật liệu xốp và khí cho trước, và có thứ nguyên của áp suất.

Mối quan hệ giữa ysyv có thể được viết lại dưới dạng:

ys = B x yv x + yv                         (5)

Do đó, bằng cách đo ys qua một dãy các áp suất khác nhau (ví dụ: p1, p2...), bằng cách vẽ đồ thị ys dựa vào  ta vẽ được một đường thẳng. Đ dốc của đường thẳng này bằng B x yv. Giao điểm của đường thẳng này với trục ys là hệ số thẩm thấu nhớt yv.

Giá trị của hệ số Klinkenberg B tăng khi kích thước lỗ xốp giảm, khối lượng phân tử tương đối giảm, độ nhớt và nhiệt độ của khí tăng.

A.4 Hiệu ứng đầu mút và thành

Công thức (2), liên quan đến dòng chảy của các lưu chất, cho rng độ xốp liên tục đồng đều, trong khi đó ở bề mặt mẫu thử xuất hiện những điểm gián đoạn. Có hai trường hợp cần xem xét:

- Hiệu ứng thành đối với mẫu thử được bịt cạnh thành bình chứa;

- Hiệu ứng đầu mút ở các bề mặt ngược dòng và xuôi dòng của tất cả các mẫu thử nghiệm.

Nói chung với vật liệu hạt, nếu đường kính của mẫu thử nghiệm không nhỏ hơn 100 lần đường kính các hạt trong kim loại xốp, hiệu ứng thành thường là không đáng kể và với đường kính gp khoảng 40 lần đường kính các hạt thì sai số nhỏ hơn khoảng 5 %.

Hiệu ứng đầu mút thường không đáng kể khi chiều dày của mẫu thử không nhỏ hơn 10 lần đường kính các hạt trong kim loại xốp. Giống trong trường hợp của hiệu ứng thành, hiệu ứng đầu mút cũng phụ thuộc vào sự khác nhau giữa trạng thái rỗ xốp ở bề mặt và bên trong.

A.5 Vật liệu xốp dạng ống dài

Công thức (2) (Xem A. 2) và công thức tính toán diện tích và chiều dày ở 7.1.2 cũng như độ giảm áp tại 7.2 thừa nhận rằng áp suất từ dưới lên là đồng nhất cho tất cả các phần của mẫu. Với ống rỗng dài kết quả này có thể không đúng. Để thiết lập sai số do sụt áp của chất lỏng dọc theo lỗ ống là nhỏ hơn 5 %, cần sử dụng quy trình sau:

a) Thêm một dòng áp suất khác vào vùng xa nhất của đầu vào dòng lưu chất và so sánh giá trị này với giá trị nhận được từ dòng áp suất gần nhất với đầu vào dòng lưu chất;

b) Che khoảng một nửa diện tích của ống từ một đầu. Đo độ thẩm thấu của phần che trong khi vị trí của phần không che là:

- Gần nhất tới

- Xa nhất từ

đầu vào dòng lưu chất. So sánh hai độ thẩm thấu đo được.



Phụ lục B

(tham khảo)

Lưu chất thử

Phần lớn trường hợp chất khí là lưu chất thử thuận tiện hơn so với chất lỏng. Các hạn chế của chất lỏng như sau:

- Khó loại bỏ tất cả các hạt rắn có thể mắc trong các lỗ xốp của kim loại xốp do đó làm thay đổi độ thẩm thấu;

- Chất khí hòa tan trong chất lỏng có thể bị đy vào các lỗ xốp gây ra các “nút khí;

- Áp suất thủy tĩnh có th gây khó khăn thêm cho việc đo độ giảm áp;

- Chất lỏng đắt tiền hơn và gây bn trong quá trình làm việc;

- Một số kim loại có thể có phản ứng hấp phụ với một số chất lỏng làm cho kích thước lỗ xốp có xu hướng bị giảm đi;

- Do tính mao dẫn và các hiệu ứng bề mặt, mức độ thấm ướt bề mặt của bề mặt xốp bởi chất lỏng có thể ảnh hưởng tới độ thẩm thấu quan sát được, đặc biệt là đối với các kim loại xốp có cỡ lỗ xốp nhỏ.

Tuy nhiên trong một số ít trường hợp có thể sử dụng các chất lỏng khi cần đến độ thẩm thấu của một chất lỏng cụ thể, khi đó chất lỏng phải tuân theo định luật Newton và cần phải tuân thủ yêu cầu sau:

- Chất lỏng phải sạch, không có các hạt rắn, bụi và khí hòa tan;

- Toàn bộ diện tích mẫu phải được ngấm hết chất lỏng, và không có bóng khí trên bề mặt cũng như trong mẫu thử.

Thông thường, chất lỏng chỉ cho kết quả về độ thẩm thấu phù hợp với chất khí khi mà lỗ xốp lớn. Với tất cả các lý do trên chất khí là lưu chất thử được ưu tiên sử dụng.

Tuy nhiên, với chất khí sự mất mát do quán tính thường xuất hiện nhiều hơn và vì vậy công thức (2) của Phụ lục A là thích hợp hơn.

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN4643:2009
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN4643:2009
Cơ quan ban hành
Người ký***
Lĩnh vựcCông nghiệp
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật4 năm trước
