TIÊU CHUẨN VIỆT NAM

TCVN 5327 - 91

RADIO - CAXÉT - PHÂN LOẠI, THÔNG SỐ CƠ BẢN VÀ YÊU CẦU KỸ THUẬT

Radio cassete - Classification, parameters and technical requirements

Tiêu chuẩn này áp dụng cho các loại rađiô-caxét dân dụng (sau đây gọi tắt là caxét) dùng để thu tín hiệu của đài phát thanh và để ghi phát âm thanh dùng băng từ có chiều rộng 3,81 cm.

Tiêu chuẩn này cũng áp dụng cho các loại caxét không có phần rađiô.

- Tiêu chuẩn này không áp dụng cho các loại rađiô - caxét chuyên dụng và các máy đặt trên ô tô, máy bay, các máy có thể tích nhỏ hơn 1,0 dm3.

Thuật ngữ, định nghĩa dùng trong tiêu chuẩn này được trình bày ở phần phụ lục

1. PHÂN LOẠI

1.1. Tùy thuộc vào điều kiện sử dụng, rađiô-caxét, được chia làm 2 loại: cố định và lưu động

1.2. Tùy thuộc vào thông số cơ bản và tính năng sử dụng, rađiô-caxét được chia làm 3 loại theo mức chất lượng sau:

Loại cao cấp (loại 0); loại 1; loại 2; loại 3; loại 4.

2. THÔNG SỐ CƠ BẢN

2.1. Các thông số cơ bản phần rađiô theo TCVN 4463-87

2.2. Các thông số cơ bản phần caxét phải phù hợp với quy định ở bảng 1. Các thông số này được đo theo phương pháp đo trong TCVN 5328-91.

Bảng 1

Thông số

Mức chất lượng

L.0

L.1

L.2

L.3

L.4

1

2

3

4

5

6

1. Sai lệch tốc độ chuyển băng so với trị số danh định % không lớn hơn.

± 1,5

± 1,3

± 2,0

± 2,0

± 3,0

2. Hệ số méo do sai tốc độ, % không lớn hơn:











- Đối với loại cố định

± 0,5

± 0,20

± 0,25

± 0,35

± 0,40

- Đối với loại lưu động

-

-

± 0,30

± 0,35

± 0,40

3. Dải tần làm việc, Hz, không hẹp hơn

31,5 - 18000

40 - 16000

63 - 12500

80 - 8000

100 - 7100

4. Hệ số méo sóng hài, % không lớn hơn:











- Đối với loại cố định

1,5

2,0

2,5

3,0

3,5

- Đối với loại lưu động

-

-

3,5

4,0

4,5

5. Mức điện áp ký sinh tương dối ở kênh  nghi, phát, dB, không lớn hơn:











- Đối với loại cố định

- 48

-46

- 44

- 42

- 40

- Đối với loại lưu động

-

-

- 44

- 42

- 40

6. Mức tạp âm tương đối ở kênh ghi - phát, dB, không lớn hơn











- Đối với loại cố định

- 56

- 54

- 54

- 48

- 44

- Đối với loại lưu động

-

-

- 48

- 44

- 40

7. Mức xuyên âm tương đối từ một kênh stereo sang kênh khác, dB, không lớn hơn:











- ở dải tần 250 - 6300 Hz

- 20

- 20

- 18

- 18

- 18

- ở tần số 1000 Hz

- 26

- 26

- 25

- 25

- 25

8. Mức xóa tương đối dB, không lớn hơn:











- Đối với loại cố định

- 70

- 65

- 65

- 50

- 50

- Đối với loại lưu động

-

-

- 60

- 50

- 50

9. Độ lệch của đặc tuyến biên độ - tần số ở kênh stereo phát và ghi-phát ở dải tần 250-630 Hz, dB, không lớn hơn

2

2

3

4

4

10. Đặc tuyến tần số theo thanh áp tính từ đầu vào khuếch đại, công suất cho hệ thống loa trong máy khi độ không bằng phẳng nhỏ hơn 14 dB, Hz, không hẹp hơn

-

-

200 - 8000

315 - 7100

315 - 6300

11. Mức thanh áp trung bình, dB, không nhỏ hơn

-

-

7

7

-

12. Hệ số sóng hài theo thanh áp tính từ đầu vào bộ khuếch đại, công suất số, không lớn hơn











- ở dải tần đến 400 Hz

-

-

7

-

-

- ở dải tần cao hơn 400 Hz

-

-

5

7

10

3. YÊU CẦU KỸ THUẬT

3.1. Rađiô-caxét phải được chế tạo phù hợp với các thông số cơ bản theo TCVN 4463-87 (phần rađiô) và tiêu chuẩn này (phần caxét). Hình dáng bên ngoài của rađiô - caxét phải theo qui định trong tiêu chuẩn đã được xét duyệt.

3.2. Rađiô - caxét phải làm việc an toàn và ổn định trong điều kiện khí hậu phù hợp với TCVN 1443-82.

3.3. Tốc độ chuyển bằng danh định của rađiô-caxét phải được chọn là 4,76 cm/s.

3.4. Caxét phải sử dụng được các loại băng theo tiêu chuẩn đã được xét duyệt

3.5. Caxét phải đảm bảo:

3.5.1. Ghi được chương trình từ micrô ngoài hoặc micrô trong, từ máy quay đĩa, rađiô-caxét khác, từ máy tăng âm, đường dây truyền thanh, tín hiệu âm thanh từ micrô.

3.5.2. Kiểm tra và hiệu chỉnh được (bằng tay hoặc tự động) mức ghi.

3.5.3. Xóa chương trình đã ghi trước trên băng khi ghi chương trình mới.

3.5.4. Phát chương trình ghi âm qua loa trong máy hoặc hệ thống âm thanh (mắc loa ngoài)

3.5.5. Quấn nhanh băng về cả hai phía, cho phép caxét chỉ phát và quấn băng

3.6. Ca xét loại stereo phải đảm bảo:

3.6.1. Tín hiệu ghi trên kênh stereo phải đồng pha khi tín hiệu đầu vào đồng pha

3.6.2. Tín hiệu ra phải đồng pha khi tín hiệu được ghi đồng pha.

3.7. Các thông số ở đầu vào và ra của caxét phải phù hợp với các qui định trong tiêu chuẩn cho các loại ca xét cụ thể.

Hình 1

3.8. Đặc tuyến biên độ-tần số của kênh phát và ghi phát theo băng đo phải nằm trong giới hạn của dung sai cho phép được chỉ dẫn trên hình 1.

ft và fc - giới hạn tần số thấp và tần số cao của dải tần làm việc theo điều 3 bảng 1.

I. Đối với máy loại 0 và 1

II. Đối với máy loại 2, 3 và 4

Chú thích. Trục tần số vẽ theo tỷ lệ lôgarít.

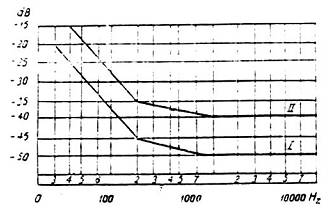

3.9. Mức xuyên âm tương đối từ kênh nhiễu sang kênh thu không được vượt quá trị số đã được giới hạn bằng các đường trên hình 2.

Hình 2

I - đối với máy cấp 0 và 1

II - Đối với máy loại 2, 3 và 4.

3.10. Thời gian quấn băng nhanh theo hướng bất kỳ không được lớn hơn 0,1 thời gian phát lại của cả cuộn băng về một hướng.

3.11. Đặc tuyến biên độ - tần số của từ thông chập mạch khi ghi tín hiệu có biên độ không đổi phải tương ứng bằng tổng các đặc tuyến có trở kháng của mạch song song RC với hằng số thời gian T1 và trở kháng của mạch nối tiếp RC với hằng số thời gian T2. Quá trình của đặc tuyến tần số N, tính bằng dB, được xác định theo công thức:

trong đó: f - tần số, Hz

T1, T2 - hằng số, s

khi tốc độ chuyển băng bằng 4,76 cm/s thì T1 = 120 ms và T2 = 3180 ms. Khi caxét sử dụng băng có độ kháng từ cao thì T1 = 70 ms

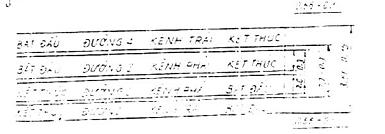

Nhìn từ phía lớp làm việc của băng

Hình 3

3.12. Caxét phải đảm bảo ghi và phát được chương trình thu âm với hướng, kích thước và vị trí đường ghi trên băng phù hợp với hình 3. Loại caxét mônô không có khoảng trống giữa đường 1, 2 và 3, 4.

3.13. Khe làm việc của đầu từ ghi phải đặt - vuông góc với hướng chuyển băng và sai lệch cho phép không lớn hơn:

Loại stereo : ± 10'

Loại mônô: ± 6'

3.14. Caxét khi dùng nguồn điện lưới xoay chiều phải phù hợp với các cấp điện áp: 110, 127, và 220 V với sai lệch cho phép: ± 10%.

Khi dùng nguồn một chiều chọn một trong các dãy điện áp: 6, 9, 12 và 15 V với sai lệch cho phép + 10%, - 20%.

3.15. Caxét phải chịu được thử tác động cơ học và khí hậu theo TCVN 4463-87.

3.16. Ký hiệu qui định chức năng của các bộ phận điều khiển chủ yếu và đầu nối nguồn ngoài phải phù hợp với qui định trong TCVN 4709-89.

3.17. Ca xét phải có các chức năng sử dụng như qui định trong bảng 2.

4. QUI TẮC NGHIỆM THU

Caxét khi nghiệm thu phải theo TCVN 4463-87. Nội dung thử theo tiêu chuẩn kỹ thuật đã được xét duyệt

5. GHI NHÃN, BAO GÓI, VẬN CHUYỂN VÀ BẢO QUẢN

5.1. Trên vỏ máy caxét phải ghi rõ các qui định sau:

- Tên hoặc ký mã hiệu sản phẩm;

- Kiểu loại và số thứ tự sản phẩm;

- Các ký hiệu sử dụng sản phẩm;

- Nguồn cung cấp, công suất ra và công suất tiêu thụ của sản phẩm

- Số hiệu TCVN

- Tên cơ sở sản xuất

Bảng 2

Tên các chức năng

Mức chất lượng

L.0

L.1

L.2

L.3

L.4

1. Chỉ thị mức ghi tách biệt theo từng kênh với khả năng điều chỉnh đồng bộ

C

C

N

N

K

2. Chỉ thị mức phát lại

C

N

N

N

K

3. Khả năng tạm dừng băng

C

C

N

N

N

4. Điều chỉnh mức phát (khi có độ khuếch đại công suất trong

C

C

N

N

N

5. Tự động dừng khi hết băng

C

C

C

N

N

6. Bộ đếm băng

C

C

C

N

N

7. Khả năng mắc tai nghe stereo

C

C

C

N

K

8. Hệ thống giảm tạp âm

C

C

C

N

K

9. Có chuyển mạch chọn loại băng caxét

C

C

C

N

N

Chú thích. C - nhất thiết phải có; K - Không nhất thiết phải có; N - Nên có.

5.2. Trên hộp đựng caxét phải ghi rõ bằng sờn hay mực không phai những nội dung sau:

- Tên hoặc ký, mã hiệu sản phẩm

- Kiểu loại sản phẩm

- Khối lượng sản phẩm kể cả bao gói

- Số hiệu TCVN

- Tên cơ sở sản xuất

- Các ký hiệu “trên dưới - mũi tên”, “nhẹ tay - cái cốc”, “tránh ẩm ướt-cái ô” số lớp đặt lên nhau.

5.3. Caxét khi xuất xưởng phải được bao gói bằng giấy chống ẩm đựng trong hộp các tông có chèn đệm bằng chất xốp mềm để khi vận chuyển được an toàn.

5.4. Caxét đã đóng gói có thể vận chuyển bằng bất cứ phương tiện gì với điều kiện phải tuân theo các qui định về tác động và khí hậu trong TCVN 4463-87.

5.5. Caxét phải được bảo quản ở nơi khô ráo, thoáng khí. Nhiệt độ bảo quản từ 5-35 oC, độ ẩm tương đối của môi trường không khí không lớn hơn 85% và trong môi trường không có các hóa chất ăn mòn, cũng như mối, mọt và các tác động có hại khác.



PHỤ LỤC

THUẬT NGỮ, ĐỊNH NGHĨA DÙNG TRONG TIÊU CHUẨN NÀY

Thuật ngữ

Định nghĩa

1. Mức điện áp ký sinh

Giá trị hiệu dụng điện áp ra của caxét được đo khi không có tín hiệu có ích với bộ lọc để hạn chế ảnh hưởng của dao động điện áp lưới và do cảm ứng cao tần.

2. Mức tạp âm và nhiễu

Giá trị hiệu dụng điện áp ra của caxét do khi không có tín hiệu có ích với bộ lọc cần thiết (đường cong A) TCVN 5328-91.

3. Mức ghi lúc làm việc

Mức ghi được qui định trong điều kiện kỹ thuật tính bằng dB, có tính chất tương đối so với mức ghi của băng đo để kiểm tra. Mức ghi lúc làm việc tương ứng với mức ghi danh định được qui định trong tiêu chuẩn của bộ chỉ thị sức ghi.

4. Các đường xuyên âm của bản thu âm

Các đường có ghi các bản thu âm khác.
