Tiêu chuẩn Việt Nam TCVN 5729:1997 về đường ôtô cao tốc - Yêu cầu thiết kế

TIÊU CHUẨN VIỆT NAM

TCVN 5729 : 1997

ĐƯỜNG ÔTÔ CAO TỐC - YÊU CẦU THIẾT KẾ

Freeway and expressway - Specifcation for design

1. Phạm vi áp dụng

Tiêu chuẩn này được áp dụng cho việc thiết kế mới đường ôtô cao tốc ngoài đô thị (gọi tắt là đường cao tốc).

Tiêu chuẩn này cũng áp dụng cho việc thiết kể cải tạo, nâng cấp các loại đường ôtô thành đường cao tốc.

2. Tiêu chuẩn và tài liệu trích dẫn

Điều lệ quản lí đường bộ, Nghị định 203/HĐBT ngày 21 tháng 12 năm 1982. TCVN 4054* Đường ôtô - Tiêu chuẩn thiết kế

TCVN 4447* Công tác đất - Quy phạm thi công và nghiệm thu. TCVN 2737: 1990 Tải trọng và tác động - Tiêu chuẩn thiết kế

TCVN 4527: 1988 Hầm đường sắt và hầm đường ôtô - Tiêu chuẩn thiết kế

TCVN 5576: 1991 Hệ thống cấp thoát nước - Quy phạm quản lí kĩ thuật

22 TCN 26 Điều lệ báo hiệu đường bộ

22 TCN 221: 1993 Quy trình thết kế áo đường mềm

22 TCN 65:  1984 Quy trình thí nghiệm xác định độ nhám mặt  đường bằng phương pháp rắc cát.

3. Quy định chung

3.1. Định nghĩa

Thuật ngữ đường ôtô cao tốc sử dụng trong tiêu chuẩn này được hiểu như sau:

Đường cao tốc là loại đường chuyên dùng cho ôtô chạy với các đặc điểm sau: tách riêng hai chiều (mỗi chiều tối thiểu phải có 2 làn xe); mỗi chiều đều có bố trí làn dừng xe khẩn cấp , trên đường có bố trí đầy dủ các loại trang thiết bị, cấc cơ sở phục vụ cho việc bảo đảm giao thông liên tực, tiện nghi và chỉ cho xe ra, vào, ở các điểm quy định

3.2. Phân loại và phân cấp.

Đường cao tốc được chia thành các loại và cấp sau:

3.2.1. Loại đường

Theo thiết kế nứt giao, đường cao tốc được phân thành 2 loại: Tiêu chuẩn đang soát xét lại.

- Đường cao tốc loại A (Freeway): phải bố trí nứt giao khác mức ở tất cả các ra, vào đường cao tốc, ở mọi chỗ đường cao tốc nứt giao với đường sắt, đường ống và các loại đường khác ( kể cả đường dân sinh);

- Đường cao tốc loại B (Expressway): cho phép bố trí nứt giao bằng ở một số chỗ nói trên (trừ chỗ giao với đường sắt, đường ống) nếu lượng giao thông cắt qua đường cao tốc nhỏ và vốn đầu tư bị hạn chế; tuy nhiên, tại các chỗ bố trí giao bằng này phải thiết kế các biện pháp đảm bảo ưu tiên cho giao thông trên đường cao tốc và đảm bảo an toàn giao thông tại chỗ giao nhau.

3.2.2. Cấp đường

Theo tốc độ tính toán, đường cao tốc được phân làm 4 cấp

-   Cấp 60 có tốc độ tính toán là 60km/h;

-   Cấp 80 có tốc độ tính toán là 80km/h;

-   Cấp 100 có tốc độ tính toán là 100km/h;

-   Cấp 120 có tốc độ tính toán là 120km/h

Đường cao tốc loại A chỉ được áp dụng các cấp 80, 100 và 120; trong đó cấp 80 chỉ áp dụng ở địa hình khó khăn núi, đồi cao và ở những vùng có hạn chế khác cấp 100 áp dụng cho vùng đồi và cấp 120 cho vùng đồng bằng.

Đường cao tốc loại B chỉ được áp dụng các cấp 60, 80 và 100; trong đó cấp 60 chỉ áp dụng đối với địa hình khó khăn (núi hoặc đồi cao...), cấp 80 cho vùng đồi và cấp 100 cho vùng đồng bằng.

3.3. Mọi yêu cầu thiết kế đối với đường cao tốc loại A và loại B đều như nhau và đều phải tuân theo các quy định trong tiêu chuẩn này, kể cả đối với chỗ ra, vào đường cao tốc; loại trừ yêu cầu khác nhau về bố trí nứt giao nhau ở điều 3.2.2.

Khi thiết kế nứt giao khác mức hoặc nứt giao bằng (ở một số chỗ trên đường cao tốc loại B) còn phải căn cứ vào các quy định về thiết kế nứt giao nhau hiện hành.

3.4. Khi thiết kế đường cao tốc loại B, ở các vị trí bố trí chỗ giao bằng thì đồng thời phải thiết kế dự kiến trước nứt giao khác mức tại đó trong tương lai nhằm sao cho:

- Không phải cải tạo lại tuyến đường cao tốc đã xây dựng khi bố trí nứt giao khác mức  thay  thể  chỗ  giao  bằng,  đồng  thời  lợi  dụng  được  tối  đa  các  tuyến  đường giao đã xây dựng;

- Xác định được phạm vi đất dự trữ dành cho việc bố trí nứt giao khác mức thay thế

3.5. Trường hợp thiết kể cải tạo một tuyến đường cũ thành đường cao tốc, tuy vẫn phảI cố gắng tận dụng các công trình hiện có nhưng phải bắt buộc tân thủ đầy đủ các quy định trong tiêu chuẩn này.

Chú thích: Trong trường hợp chất lượng về tuyến và công trình của đường cũ quá thấp thì thiết kế đường cao tốc hoàn toàn mới và biến đường cũ thành một đường phục vụ giao thông địa phương, hoặc đường gom phục vụ dân sinh đi cạnh đường cao tốc.

3.6. Tuyến đường cao tốc phải đi ngoài phạm vi quy hoạch và phù hợp với quy hoạch các đô thị trong tương lai (trừ trường hợp phải dùng giải pháp vượt qua đô thị bằng cầu lao) và khi thiết  kế nhất định phải đưa ra các  giải  pháp đảm bảo mối liên hệ giao thông giữa đô thị với đường cao tốc (kể cả giải pháp gom lượng giao thông này về các chỗ ra, vào đã được bố trí trên đường cao tốc). Ngoài ra, cũng phải đề cập đầy đủ đến các giải pháp đảm bảo môi trường tự nhiên và môi trường xã hội, không thể ảnh hưởng tới sản xuất và sinh hoạt của dân cư hai bên đường cao tốc, trong đó phải đặc biệt  chú  ý  đến  các  giải  pháp  đảm  bảo  sự  đi  lại  bình  thường  và  thuận  tiện  đối  với những khu vực trước đó thuộc vùng dân cư, nay bị đường cao tốc chia cắt thành hai phía.

3.7. Trong giai đoạn chuẩn bị đầu tư một dự án xây dựng đường cao tốc, nhất là khi lập hồ sơ nghiên cứu tiền khả thi và nghiên cứu khả thi, cần lập các luận chứng đối với các nội dung dưới đây:

3.7.1. Luận  chứng  xác  định  các  điểm  khống  chế  đến  hình  thành  các  phương  án  tuyến đường  cao  tốc,  so  sánh  phương  án  và  đánh  giá  hiệu  quả  kinh  tế,  tài  chính  của phương án chọn.

3.7.2. Luận chứng xác định số làn xe (khi cần nhiều hơn hai làn cho một chiều) trên cơ sở tính toán năng lực thông hành với mức phục vụ tương ứng; luận chứng sự cần thiết và hiệu quả của việc làm thêm làn xe leo dốc chỉ các xe chậm.

3.7.3. Luận chứng sự cần thiết phải bố trí các làn xe chạy cho mỗi chiều ở cao độ khác nhau đến giảm bớt khối lượng công trình nền đường (trường hợp đường cao tốc đi trên sườn núi, đồi hoặc trường hợp lợi dụng việc cải tạo một đường cũ hai làn xe làm một bên phần xe chạy của đường cao tốc mới)

3.7.4. Luận chứng xác định các chỗ ra, vào đường cao tốc luận chứng chọn loại và so sánh các phương án bố trí chỗ giao nhau trên đường cao tốc.

3.7.5. So sánh phương án và luận chứng xác định vị trí đặt trạm thu phí

3.8. Đường cao tốc phải được thiết kế với thới gian tính toán dự báo giao thông là 20 năm kể từ năm đầu tiên đưa đường vào sử dụng và phải dựa trên cơ sở quy hoạch mạng lưới giao thông đường sắt, thuỷ, bộ, hàng không, đường ống cả trước mắt và trong tương lai sao cho tuyến đường cao tốc thiết kế có thể phát huy tác dụng tối đa trong mạng lưới chung. Ngoài ra, vẫn phải chú ý đến việc dự trữ đất dành cho việc mở rộng phạm vi các nứt giao nhau trong tương lai xa hơn.

3.9. Tuy phải xét đến tương lai xa, nhưng do quy mô đầu tư làm đường cao tốc lớn, nên trong quá trính nghiên cứu chuẩn bị dự án đường cao tốc vẫn luôn phải xét đến các phương án phân kì đầu tư và phân tích, so sánh các phương án này trên cơ sở đánh giá hiệu quả, lợi ích quy về cùng một điều kiện.

Trong trường hợp xét đến các phương án phân kì đầu tư thì nhất thiết vẫn phải thiết kế tổng thể hoàn chỉnh cho tương lai đến đảm bảo lợi dụng được đầy đủ các phần công trình đã được phân kì làm trước, đồng thời đảm bảo thiết kế phân kì tạo mọi điều kiện thuận lợi cho việc xây dựng ở giai đoạn sau.

3.10.   Đối với các đường cao tốc cần phải đặc biệt chú trọng việc thiết kế phối hợp không gian các yếu tố tuyến đến đảm bảo tạo cảm giác an toàn, thuận lợi, đều đặn, liên tục và dẫn dắt hướng tuyến một cách rõ ràng về mặt thị giác và tâm sinh lí con người sử dụng, đồng thời phải chú trọng đảm bảo đường phối hợp tốt các cảnh quan và môi trường dọc tuyến bằng cách lợi dụng việc bố trí cây xanh hoặc các trang thiết bị, các công trình hai bên đường, vừa tô điểm thêm và vừa loại trừ các nguyên nhân phá hoại cảnh quan tự nhiên do việc xây dựng đường cao tốc tạo ra.

Để kiểm tra và đánh giá các giải pháp phối hợp, khi thiết kế phải dựng hình ảnh phối cảnh hoặc mô hình ba chiều của các đoạn đường có yêu cầu nói trên.

4. Các căn cứ thiết kế đường cao tốc

4.1. Loại xe cho chạy trên đường cao tốc là tất cả các loại ôtô cho phép chạy trên mạng lưới đường công cộng; kích thước loại xe thiết kế áp *dụng cho đường cao tốc cũng là kích thước được quy định trong TCVN 4054 Đường ôtô - Tiêu chuẩn thiết kế làm cơ sở đến xác định tiêu chuẩn kĩ thuật đối với các yếu tố hình học cũng như giới hạn tĩnh không trên đường cao tốc.

Ngoài ôtô, trên đường cao tốc chỉ cho phép các loại xe môtô có dung tích xi lanh từ 70 cm3  trở lên và không cho phép tất cả các phương tiện đi lại khác.

4.2. Quy tắc tổ chức giao thông trên đường cao tốc

4.2.1. Xe chạy đúng làn; việc vượt xe chỉ thực hiện ở làn trái; làn xe phụ leo dốc (nếu có) chỉ dành cho xe chạy chậm và xe nặng; xe ra khỏi đường cao tốc phải chạy trên làn tách dòng và giảm tốc; xe vào phải chạy trên làn tăng tốc chờ nhập dòng.

4.2.2. Xe chạy trên đường cao tốc không được dừng xe (trừ trường hợp dừng khẩn cấp phải dừng ở lề).

4.2.3. Xe muốn chuyển hướng chạy ngược lại thì phải đến các nứt giao phía trước hoặc các cho quy định ở điều 7.4.3. đến quay đầu (các đoạn trống trên dải phân cách chỉ đến dự phòng).

Khi thiết kế các yếu tố hình học, thiết kế dẫn đường, thiết kế báo hiệu phải tuân theo và bảo đảm thực hiện được các quy tắc nói trên.

4.3. Trừ các trường hợp có yêu cầu đặc biệt, chỉ nên xét đến xây dựng đường cao tốc loại A  khi  lưu  lượng  xe  tính  toán  trong  khoảng  từ  10.000  xe/ngày  đêm  đến  15.000xe/ngày đêm cho mỗi chiều và xét đến việc xây dựng đường cao tốc loại B khi lưu lượng trong khoảng từ 5.000 xe/ngày đêm đến 10.000 xe/ngày đêm cho mỗi chiều. ở đây không được hiểu rằng cứ vượt quá lưu lượng xe tính toán nói trên là đủ cơ sở đến quyết định duyệt làm đường cao tốc; trị số này chỉ mang tính hướng dẫn và bất kì trường hợp chuẩn bị đầu tư xây dựng đường cao tốc nào (dù lưu lượng xe tính toán lớn bao nhiêu) cũng vẫn phải có luận chứng đánh giá hiệu quả kinh tế, tài chính có xét đến các yêu cầu chính trị, quốc phòng, văn hóa, xã hội và liên hệ, giao lưu quốc tế đến quyết định việc xây dựng đường cao tốc.

Lưu lượng xe tính toán ở đây được hiểu là lưu lượng ngày đêm trung bình năm của các loại xe được phép chạy trên đường cao tốc quy đổi về xe con ở năm tính toán tương ứng với thời gian tính toán nói ở điều 3.8. Các hệ số quy đổi về xe con được áp dụng theo TCVN 4054 Đường ôtô - Tiêu chuẩn thiết kế.

4.4. Trên một tyến đường cao tốc có thể có những đoạn áp dụng cấp khác nhau, nhưng các đoạn này phải dài từ 10km trở lên và tốc độ tính toán của hai đoạn liên tiếp không được chênh nhau quá 20km/h. Nếu quá một cấp (20km/h) thì phải có đoạn quá độ dài ít nhất 2km theo tiêu chuẩn của cấp trung gian.

4.5. Xác định số làn xe cần thiết của đường cao tốc

4.5.1. Số làn xe cần thiết của mỗi chiều đường cao tốc được xác định tùy thuộc lưu lượng xe tính toán mỗi chiều xe chạy Nk  ở giờ cao điểm thứ k của năm tính toán xe/giờ) và năng lực thông hành thiết kế Ntk  của một làn xe (xe/giờ- làn), theo công thức sau:

Cả Nk  Ntk  đều được tính bằng số xe con quy đổi. Số làn xe cần thiết cho mỗi chiều xe chạy của đường cao tốc không được nhỏ hơn 2.

4.5.2. Xác định trị số Nk

ý nghĩa của Nk  là: trong năm tính toán (điều 3.8) chỉ có k giờ có lưu lượng xe bằng và lớn hơn Nk; k được quy định từ 30 giờ đến 50 giờ (là giờ cao điểm thứ 30 đến thứ 50 trong năm đó).

Trường hợp chưa có cơ sở dự báo được Nk  thì cho phép người thiết kế áp dụng các mối liên quan sau đến xác định Nk:

Nk=K.Ntbnăm

Trong đó:

K = 0,13 ÷ 0,15;

Ntbnăm  là lưu lượng xe ngày đêm trung bình năm đối với mỗi chiều xe chạy ở năm tính toán (xe/ngày đêm).

Đối với mỗi chiều xe chạy của một tuyến đường cao tốc có thể có trị số Ntb  năm khác nhau.

4.5.3. Xác định trị số Ntk:

Năng lực thông hành thiết kế của một làn xe Ntk  được xác định theo công thức sau: Ntk= Z.Ntt max

Trong đó:

Ntt max: là năng lực thông hành thực tế lớn nhất của một làn xe trong điều kiện chuẩn  (xe/giờ-  làn)  đối  với  đường  cao  tốc,  áp  dụng  Nttmax   =2000 xe/giờ-làn;

Z là hệ số sử dụng năng lực thông hành được xác định như dưới đây:

Đường cao tốc vừng đồng bằng và vừng đồi áp dụng Z = 0,55; vùng núi áp dụng Z = 0,77.

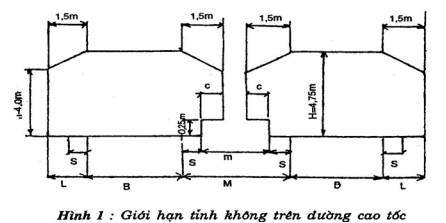

4.6. Giới hạn tĩnh không phía trên đường cao tốc được quy định ở hình l. Trong đó:

m - bề rộng dải phân cách, tính bằng mét;

M - bề rộng dải giữa, tính bằng mét;

S - bề rộng dải an toản, tính bằng mét;

B - bề rộng phần xe chạy (mặt đường), tính bằng mét;

L - bề rộng lề cứng (không kể phần lề trồng cỏ), tính bằng mét;

Các trị số m, M, S, B, L được xác định theo quy định ở điều 4.l tùy theo cấp đường cao tốc và kiếu cấu tạo dải phân cách;

Trị số c được quy định bằng 0,3m với cấp 120; bằng 0,25m với cấp 100, 80 và 60

H = 4,75m là chiều cao giới hạn tĩnh không kể từ điểm cao nhất trên bề mặt phần xe chạy B, tính bằng mét;

h = 4,0m là chiều cao kể từ điểm mép ngoài của lề.

4.7. Giới hạn tĩnh không của hầm đường cao tốc cũng được quy định như một bên của hình l (vì thường xây dựng hầm riêng cho mỗi chiều xe chạy) với các chú ý sau:

4.7.1. Phạm vi L - S được lấy bằng bề rộng đường bộ hành qua hầm là 1,0m với đường cao tốc cấp 60 và 1,25m với cấp 80 trở lên; trong phạm vi này trị số h được xác định như sau:

h = ∆h + 2,5

Trong đó:

∆h        là chênh lệch cao độ giữa mặt đường bộ hành và bề mặt dải an toàn S (thường  ∆h = 0,40m);

2,50  là tĩnh không cho ng-ười đi bộ, tính bằng mét.

Chú thích: Trị số H nên tăng thêm từ 0,1m đến 0,2m đề dự trữ việc tôn cao mặt đường hầm trong quá trình sửa chữa hoặc tăng cường tức là H = 4,85m y 4,95m).

4.8. Giới hạn tĩnh không dưới đường cao tốc.

Khi đường cao tốc vượt trên đường sắt, trên các loại đường bộ, trên các dòng chảy có  thông  thuyền...  thì  phải  bảo  đảm  giới  hạn  tĩnh  không  phía  dưới  đường  cao  tốc tương ứng với các quy định trong tiêu chuẩn, quy phạm đường sắt, đường bộ, đường thuỷ đến đảm bảo cho các phương tiện trên các đường đó đi lại bình thường. Riêng với các chỗ có đường dân sinh chui dưới đường cao tốc chỉ có người đi bộ, xe đạp và xe thô sơ đi qua thì chiều cao tĩnh không này được quy định là 2,50m trên bề rộng tối thiểu là 4,0m.

5. Bố trí mặt cắt ngang đường cao tốc

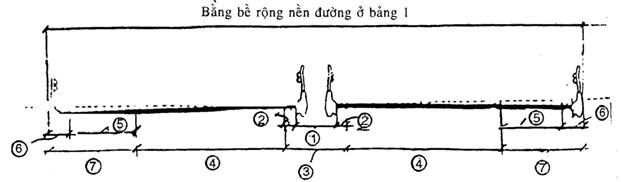

5.1. Các yếu tố của mặt cắt ngang đường cao tốc được thể biện ở hình 2.

Bề rộng tiêu chuẩn các yếu tố trên mặt cắt ngang cho trường hợp mỗi chiều xe chạy gồm hai làn xe của các cấp đường cao tốc được quy định ở bảng 2.

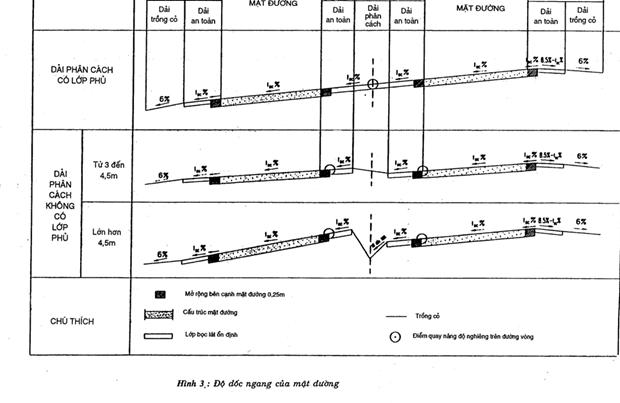

5.2. Độ dốc ngang của mặt đường trên các đoạn đường thẳng phải dốc ra phía ngoài 2% trên các đoạn đường cong phải cấu tạo có độ nghiêng iSC% như quy định ở hình 3, trong đó dải an toàn phía lưng đường vòng phải thiết kế dốc ra ngoài với độ dốc 8,5%- iSC  %

Bảng 1 - Bề rộng tiêu chuẩn các yếu tố mặt cắt ngang trên đường cao tốc

Đơn vị tính bằng mét

Cấu  tạo  dải phân cách

Cấp đường ô tô cao tốc

Lề

Mặt đườn g

Dải giữa

Mặt đường



Nền móng

Trồng cỏ

Dải an toàn

Dải an toàn

Dải phân cách

Dải an toàn

Dải an toà n

Trồng cỏ

1) Có lớp phủ không  bố  trí trụ công trình

60

80

100

120

0,75

0,75

0,75

1,00

2,5

2,5

3,0

3,0

7,0

7,5

7,5

7,5

0,50

0,50

0,75

0,75

0,5

0,5

0,5

1,0

0,50

0,50

0,75

0,75

7,0

7,5

7,5

7,5

2,5

2,5

3,0

3,0

0,7

5

0,7

5

0,7

5

1,0

0

22,

0

23,

0

24,

5

25,

5

2) Có lớp phủ, có bố trí trụ công trình

60

80

100

120

0,75

0,75

0,75

1,00

2,5

2,5

3,0

3,0

7,0

7,5

7,5

7,5

0,50

0,50

0,75

0,75

1,5

1,5

1,5

1,5

0,50

0,50

0,75

0,75

7,0

7,5

7,5

7,5

2,5

2,5

3,0

3,0

0,7

5

0,7

5

0,7

5

1,0

0

24,

0

24,

0

25,

5

26,

5

3)  Không  có lớp phủ

60

80

100

120

0,75

0,75

0,75

1,00

2,5

2,5

3,0

3,0

7,0

7,5

7,5

7,5

0,50

0,50

0,75

0,75

3,0

3,0

3,0

3,0

0,50

0,50

0,75

0,75

7,0

7,5

7,5

7,5

2,5

2,5

3,0

3,0

0,7

5

0,7

5

0,7

5

1,0

0

24,

5

25,

5

27,

0

27,

5



Chú thích:

1)   Các cột được bố trí tương ứng với bố trí các yếu tố trên mặt cắt ngang từ trái sang phải cho trường hợp hai phần xe chạy đặt trên cùng một nền đường. Nếu địa hình khó khăn, có thể bố trí phần xe chạy theo mỗi chiều trên nền riêng, lực đó bề rộng nền đường sẽ gồm bề rộng mặt đường cho một chiều và bề rộng hai lề bên (đối với lề phía phải, bề rộng lề giữ nguyên như ở bảng 5.1, còn đối với lề phía trái, dải an toàn được giảm còn 1,25 cho cấp 120, còn 1,0m cấp 100 và 0, 75 cho cấp 80, cấp 60.

2)   Trường hợp mỗi chiều xe chạy có 3 làn xe thì bề rộng mặt đường cho mỗi chiều phải cộng thêm 3.50m (cấp 60) hoặc phải cộng thêm 3,75m (cấp 80, 100, 120) và bề rộng nền đường phải thêm 7,0m (cấp 60) hoặc phải cộng thêm 7,5m (cấp 80,100, 120).

3)   Trong mọi trường hợp bề rộng dải phân cách được xem là tối thiểu.

5.3. Các  dải  an  toàn  phải  được  cấu  tạo  đến  tạo  điều  kiện  cho  xe  chạy  với  tốc  độ  cao. Ngoài ra, các dải an toàn phía lề còn đến dừng xe khẩn cấp khi thật cần thiết (còn gọi là dải dừng xe khẩn cấp).

5.3.1. Trong phạm vi 0,25m sát mép mặt đường, các dải ở các phía đều phải được cấp giống  như  kết  cấu  mặt  đường  (xem  như  mở  rộng  mặt  đường  mỗi  bên  0,25m): ngoài  phạm  vi  này  phần  bề  rộng  còn  lại  của  dải  an  toàn  có  thể  cấu  tạo  mỏng hơn,riêng với dải an toàn phía lề (phần lề cứng) thì cần bảo đảm chịu được xe đỗ khẩn cấp (không thường xuyên).

5.3.2. Cũng trên phạm vi 0,25m mở rộng mặt đường nói trên, phải dùng sơn có màu theo quy định đến vạch kế sát mép mặt đường một vệt dẫn hướng có bề rộng 0,20m. Vạch kế vệt dẫn hướng này phải nhìn thấy rõ cả về ban đêm (vật liệu phản quang).

5.3.3. Độ dốc ngang của các dải an toàn nằm ngay trong phạm vi dải phần cách phải kế bằng độ dốc ngang mặt đường, cả trên đường thẳng và trên đường cong như ở điều 5.2 (hình 2 và hình 3).

5.3.4. Độ dốc ngang của các dải an toàn nằm trong phạm vi lề cứng (dải dừng xe khẩn cấp) phải thiết kế dốc ra phía ngoài nền đường kể cả trên các đoạn đường thẳng hoặc đường cong với độ dốc là 4%. Nếu trên đường cong có iSC  lớn hơn 4% thì độ dốc ngang này phải thiết kế bằng iSc  đối với dải đúng xe khẩn cấp phía bụng đường cong, còn đối với dải phía lưng đường cong thì phải thiết kế bằng 8,5% - iSC  (xem hình 2 và hình 3).

5.4. Phần lề trồng cỏ trong mọi trường hợp đều phải thiết kế dốc ra phía ngoài nền đường với độ dốc ngang là 6% (hình 2 và hình 3).

5.5. Dải giữa bao gồm hai dải an toàn hai bên và một dải phân cách (bảng 1) được bố trí đến tách riêng hai chiều xe chạy, đến có chỗ đặt trụ các công trình vượt qua đường, các chân poóc tích tín hiệu, các thiết bị phòng hộ, trồng cây hoặc đặt các tấm chắn dễ chống lóa mắt (do đèn pha xe ngược chiều) và đến đặt các đường dây, đường ống hoặc hào thoát nước. Trong trường hợp cần thiết, đến đủ chỗ bố trí các công trình trên hoặc đến dự trữ mở rộng đường trong tương lai, bề rộng dải phân cách có thể thiết kế lớn hơn quy định ở bảng l.

5.5.1. Nếu bề rộng dải phân cách nhỏ hơn 3,0m thì bắt buộc phải có lớp phủ ở phía trên và kể từ tim của nó phải thiết kế độ dốc ngang của lớp phủ này theo độ dốc của mặt đường như ở điều 5.2 (hình 2). Trường hợp dải phân cách được cấu tạo có bó vỉa  và  bề  rộng  từ  l,5m  đến  3,0m  thì  cho  phép  có  thể  không  làm  lớp  phủ  ở  trên nhưng phải có giải pháp không cho nước bẩn lẫn đất từ dải phân cách chảy ra mặt đường (đất trong dải phân cách giữa hai bờ bó vỉa phải đắp thấp hơn mặt trên của bó vỉa) và không cho nước mặt (nước mưa) trong phạm vi dải này thấm xuống nền đường, đường cao tốc (phía dưới làm lớp cách nước bằng đất nhiều sét đầm nén chặt).

5.5.2. Nếu bề rộng dải phân cách từ 3,0m đến 4,5m thì trên nó không làm lớp phủ mà chỉ trồng cỏ với độ dốc ngang 0% đối với đoạn đường thẳng (hình 2), còn đối với đoạn đường cong thì được vuốt dốc nối lưng của dải an toàn này với bụng của dải an toàn kia sau khi hai phần mặt đường của hai chiều đã được nâng siêu cao riêng rẽ (hình 3).

Với trường hợp này, dù cấu tạo lồi có bó vỉa hoặc cấu tạo không có bó vỉa thì trên dải phân cách bắt buộc phải bố trí thoát nước dọc (làm rãnh xây hở, rãnh có lắp có khe thoát nước, ống ngầm, rãnh thấm...).

5.5.3. Nếu  bề  rộng  dải  phân  cách  lớn  hơn  4,50m  thì  mặt  cắt  của  nó  phải  thiết  kế  tạo thành hình chữ V với độ dốc ngang từ hai dải an toàn hai bên vào giữa tim là từ 10% đến 15% (xem các hình 2 và 8). Trường hợp này cần có biện pháp tăng tính dẫn hướng về ban đêm hoặc khi thời tiết xấu (làm rõ mép phần xe chạy và dải an toàn) đến tránh xe chạy vào dải phân cách.

5.5.4. Dọc theo dải phân cách, cứ 2km đến 4km và ở trước các công trình lớn (cầu, hầm phải bố trí một đoạn ngắt quãng dài khoảng 25m đến 30m đến khi cần có thể cho phép xe quay đầu đổi chiều chạy khẩn cấp (tại đây có sự quản lí, có biện pháp rào ngăn; chỉ khi cần thiết mới mở cho quay đầu). Vị trí các đoạn ngắt quãng này phải được chọn trên các đoạn thẳng hoặc nếu trên đường vòng thì phải thông thoáng đủ tầm nhìn và có bán kính từ 600m trở lên.

Đầu dải phân cách chỗ đến ngắt quãng phải được cấu tạo nửa tròn.

5.5.5. Trường hợp thiết kế dải phân cách lồi có bó vỉa thì bó vỉa phải cao hơn mặt đường 15 cm, mặt ngoài có dạng dốc xiên về phía phần xe chạy (tránh làm vách thẳng đứng) và góc trên phía ngoài phải gọt tròn.

Trường hợp này phải có biện pháp thoát nước bị bờ bó vỉa chặn lại trên các đoạn đường vòng có cấu tạo siêu cao dốc ngang về một phía (đặt ống hoặc rãnh ngầm có cửa thu nước).

5.6. Trường hợp địa hình rất khó khăn, hoặc đến rút ngắn khẩu độ công trình vượt hay qua đường, nếu được cấp quyết định đầu tư chấp thuận thì bề rộng các yếu tố trắc ngang quy định ở bảng 1 có thể được giảm đến trị số như sau:

-   Bề rộng mặt đường giảm xuống 7,0m; bề rộng đải phân cách không được giảm;

-   Các dải an toàn không được giảm xuống dưới 0,5m; bề rộng dải ngừng khẩn cấp không được nhỏ hơn 2,0m;

-   Lề trồng cỏ không được dưới 0,75m; riêng với cấp 60 không được dưới 0,50m. Chiều dài đoạn đường bị thu hẹp bề rộng một số yếu tố mặt cắt ngang nói trên không

quá 2km, cũng không được ngắn từ 0,5km đến 1km và phải bố trí các đoạn quá độ đủ dài từ đoạn có trắc ngang tiêu chuẩn sang đoạn có trắc  ngang  thu hẹp sao cho  độ nghiêng của mép đoạn quá độ so với trục của mặt đường ban đầu lớn nhất là 10.

Tại hai đầu của đoạn quá độ phải nối bằng các đường cong tròn bán kính lớn hơn bán kính tương ứng với độ nghiêng iSC  = + 2% (trong bảng 4).

5.7. Mặt  cắt  ngang  tiêu  chuẩn  của  đường  cao  tốc  trường  hợp  bố  trí  phần  xe  chạy  mỗi chiều trên nền ngang của được quy định như điểm l ở chú thích của bảng 1.

5.8. Trường hợp mỗi chiều xe chạy có số làn xe lớn hơn 2 thì bố trí mặt cắt ngang các cấp đường vẫn phải tuân theo các quy định về bề rộng lề và dải giữa ở bảng 1; riêng bề rộng mặt đường thì cứ thêm một làn xe phải cộng thêm vào 3,50m đối với cấp 60 và 3,75m đối với các cấp 80, 100, và 120 (xem chú thích 2 ở bảng 1).

5.9. Làn xe phụ leo dốc

5.9.1. Chỉ xét đến việc bố trí thêm làn xe phụ leo dốc trên đường cao tốc bốn làn xe trong các trường hợp dưới đây;

- Đoạn có độ dốc dọc từ 3% trở lên với chiều dài dốc từ 800m trở lên của đường cao tốc cấp 100 và 120;

- Đoạn dốc có tốc độ chạy xe của xe tải dưới trị số cho phép của bảng 2, đồng thời tổng lưu lượng xe tính toán của chiều lên dốc (2 làn xe) vượt quá năng lực thông hành thiết kế nói ở điều 4.5.3. (với Ntt  max  phải xác định tương ứng với độ dốc cụ thể của đoạn dốc thiết kế; trong tính toán sơ bộ có thể dùng trị số Ntt max  cho các đoạn lên dốc bình quân là 1600 xe/giờ- làn);

Bảng 2 - Tốc độ thấp nhất cho phép khi xe tải leo đốc trên đường cao tốc

Đơn vị tính bằng km/h

Cấp đường cao tốc

120

100

80

60

Tốc độ thấp nhất cho phép của xe tải khi leo dốc

60

55

50

40



- ở các đoạn dốc có tốc độ xe tải leo dốc thấp hơn trị số cho phép ở bảng 2 và dốc dài trên 1000m, tốc độ xe tải leo dốc phải được tính toán tùy thuộc loại xe tải độ dốc và chiều dài dốc;

- Không xét đến việc làm làn xe phụ leo dốc đối với các đường cao tốc có sáu làn xe trở lên (mỗi chiều ba lản xe trở lên) và các đoạn đường cao tốc bốn làn nhưng qua cầu lớn, cầu cao, hầm, nền đào sâu.

Chú  thích:  Trong  trường  hợp  có  các  điều  kiện  nói  trên  nhưng  việc  quyết  định  có  hay không trí thêm làn xe phụ leo dốc cho xe tải vẫn phải dựa trên cơ sở luận chứng kinh tế và tài chính cụ thể cho từng trường hợp. Việc luận chứng phải dựa trên cơ sở tính toán thời gian tiết kiệm được khi leo dốc của các xe nhẹ, nếu làm thêm làn dành riêng cho xe tải trên dốc.

5.9.2. Cấu tạo và bố trí làn xe phụ leo dốc.

Bề rộng làn xe phụ leo dốc được quy định là 8,50m; đối với vùng núi và đồi núi khó khăn cho phép rút xuống 3,20m;

- Làn xe phụ phải bố trí sát với làn xe phía ngoài của phần xe chạy chính với một vạch kế phân làn rộng 0,20m (vạch này nằm trong phạm vi làn xe phụ);

- Đoạn chuyển tiếp hình nêm từ làn chính phía ngoài sang làn xe phụ phải dải tối thiểu là 45m và phải bố trí trước điểm đổi dốc dọc; mép ngoài chỗ chuyển tiếp phải nối bằng đường cong tròn;

- Sau khi hết dốc phải bố trí đoạn chuyển tiếp đến xe tải tãng tốc trở về làn xe chính; chiều dài đoạn này kể từ đỉnh dốc (chỗ đổi dốc lồi trên trắc dọc) được quy định như ở bảng 3

Bảng 3 - Chiều dài đoạn chuyển tiếp sau dốc của làn xe phụ leo dốc

Dốc dọc sau khi lên dốc, %

Xuống dốc

Đi bằng (0%)

Lên dốc

0,5

1,0

1,5

2,0

Chiều dài đoạn chuyển tiếp tăng tốc sau dốc, m

150

200

250

300

350

400



Trong phạm vi chiều dài chuyển tiếp này phải bố trí vuốt nối hình nêm dài 75m, ở cuối đoạn.

5.9.3. Mặt cắt ngang đường cao tốc ở đoạn có làn xe phụ leo dốc:

- Tại các đoạn dốc có làn xe phụ không phải bố trí dải dừng xe khẩn cấp, do vậy phía ngoài làn xe phụ chỉ bố trí dải an toàn 0,50m (trên có vạch kế ranh giới làn 0,20m) rồi tiếp đến lề trồng cỏ 0,75m;

- Trên đoạn đường cao tốc thẳng, độ dốc ngang của mặt đường làn xe phụ, của dải an toàn và của lề đất đều lấy giống như trên mặt cắt ngang đoạn không có làn xe phụ.

- Khi đường cao tốc nằm trên đường vòng thì độ dốc siêu cao riêng trong khi làn xe phụ chỉ được thiết kế lớn nhất bằng 4% (tương ứng với trường hợp độ dốc siêu cao quy định cho các làn xe chính từ 4% đến 7%); nếu các làn xe chính có độ dốc siêu cao quy định dưới 4% thì độ dốc siêu cao của làn xe phụ lấy bằng với làn xe chính.

5.10.   Mặt cắt ngang đường cao tốc ở đoạn có bố trí làn chuyển tốc kiểu song song.

- Làn chuyển tốc có bề rộng  3,50m  dược  bố  trí  sát  ở  lán xe  chạy chính với  một vạch kế phân làn rộng 0,20m (vạch này nằm trong phạm vi làn chuyển tốc)

- Bố trí làn chuyển tốc trên mặt cắt ngang đường cao tốc giống như cách bố trí làn xe phụ leo dốc nói ở điều 5.9.3; riêng trên các đoạn đường vòng, độ dốc siêu cao trong  phạm  vi  làn  chuyển  tốc  nên  bố  trí  thay  đổi  bậc  nhất  theo  chiều  dài  tăng hoặc giảm tốc trong phạm vi độ dốc siêu cao của đoạn đường ra vào đường cao tốc.

5.11.   Hành lang đất dùng cho đường cao tốc

5.11.1. Hành lang đất dùng cho đường là kể từ mép ngoài của rãnh biên hai bên nền đắp (không có rãnh biên thì kể từ chân ta luy hay chân công trình chống đỡ), hoặc kể từ mép ngoài của rãnh đỉnh trên đỉnh ta luy nền đào (nếu không bố trí rãnh đỉnh thì kể từ đỉnh ta luy) ra phía ngoài theo điều lệ quản lí đường bộ ban hành kèm theo nghị định số 203/HĐTB ngày 21/12/1982.

5.11.2. Đối với các đoạn nền đắp cao, đào sâu, nền qua vùng đất yếu thì phải căn cứ vào việc  bố  trí  các  công  trình  đảm  bảo  ổn  định  nền  đường  như  bệ  phản  áp,  tường chắn...đến xác định hành lang đất dùng.

5.11.3. Phải dựa vào yêu cầu thực tế và thiết kế cụ thể đến xác định hành lang đất dùng cho việc bố trí trang thiết bị dọc tuyến, các khu vực nghỉ ngơi, các cơ sở phục vụ và các trạm thu phí trên đường cao tốc theo nguyên tắc tiết kiệm đất và lợi dụng đất hoang hoá.

5.11.4. Trong phạm vi quy định hành lang đất nói ở điều 5.11.1 chỉ cho phép trồng cây theo quy định hiện hành, không được xây dựng các công trình không phải dùng cho đường như đào kênh, mương, chôn chặt đường ống, đường dây điện, cột điện và các trang thiết bị khác.

5.12.   Mặt cắt ngang cầu trên đường cao tốc

5.12.1. Đối với mọi kiểu cầu và mọi loại lớn vừa hay nhỏ, mặt cắt ngang cầu trên đường cao  tốc  đều  phải  được  bố  trí  và  áp  dụng  các  tiêu  chuẩn  như  với  mặt  cắt  ngang đường cấp tương ứng ở điều 5.1, (đủ các bộ phận lề, mặt đường, dải giữa với các kích thước quy định như bảng 1). Riêng phần lề trồng cỏ (0,75m đến 1,0m tuỳ cấp đường cao tốc) được thay thế bằng một dải phục vụ khai thác và đến bố trí lan can cầu bên này sang mặt ngoài của lan can cầu phía bên kia) giữ bằng với bề rộng nền đường của cấp tương ứng.

5.12.2. Trường hợp khó khăn, nếu được cấp quyết định đầu tư chấp thuận thì các yếu tố mặt cắt ngang của các cầu lớn và cầu trung có thể được thu hẹp theo quy định ở điều 5.6 ( kể cả quy định về bố trí đoạn quá độ đủ dài từ mặt cắt ngang tiêu chuẩn sang mặt cắt ngang cầu bị thu hẹp).

Các cầu nhỏ và các cầu trung có chiều dài từ 100m trở xuống không được thu hẹp các yếu tố mặt cắt ngang (chiều dài cầu bao gồm cả chiều dài hai mố cầu)

Hình 4: Mặt cắt ngang cầu trên đường cao tốc

1.  Bằng bề rộng dải phân cách;

2. Bằng bề rộng dải an toàn phía

3. Bằng bề rộng dải giữa;

4. Mặt đường (phần xe chạy);

5. Bằng bề rộng dải an toàn phía phải (phần lề cứng);

6. Phần lề trống cỏ ở nền đường được thay bằng phấn bố trí lan can và dải phụ phục vụ đi lại của nhân viên khai thác;

7. Tương ứng với bê rộng phần lê phía phải của nên đường.

5.12.3. Mặt  cắt  ngang  trên cầu  đường  cao  tốc  được  giữ  nguyên  suốt  chiều  dài  cầu,  bao gồm cả chiều dài hai mố cầu. Cấu tạo hướng dốc ngang và độ dốc ngang khi cầu nằm trên đoạn đường thẳng hoặc đoạn đường vòng cũng được thực hiện như trên đường (điều 5:2).

5.12.4. Trên mặt cắt ngang, cầu của đường cao tốc thường được bố trí thành hai cầu tách riêng cho mỗi chiều xe chạy (hình 4), do vậy có thể tồn tại một khoảng trống bằng bề rộng còn lại của dải phân cách (1) sau khi đã bố trí lan can an toàn. Khoảng trống này có thể tận dụng đến tạo điều kiện lấy ánh sáng cho đoạn đường chui ở phía dưới đường cao tốc hoặc nếu còn lại hẹp thì có thể được lát kín bằng các vật liệu nhẹ chịu được tải trọng của người đi bộ (đi lại phục vụ bảo dưỡng, sửa chữa cầu).

5.12.5. Đối với cầu nằm trên các đoạn đường cao tốc bố trí phần xe chạy mỗi chiều nền riêng, đoạn có thêm các làn xe phụ (leo dốc hoặc chuyển tốc) thì mặt cắt ngang cũng được bố trí theo nguyên tắc có bề rộng cầu (trong khoảng mép mặt ngoài của hai phía lan can cầu ở hình 4) giữ bằng bề rộng nền đường tương ứng với quy định cho mỗi trường hợp ở các điều 5.7; hoặc 5.8; 5.9.3; 5.10.

5.13.   Mặt cắt ngang hầm trên đường cao tốc

5.13.1. Trên đường cao tốc luôn luôn bố trí hầm riêng cho mỗi chiều xe chạy trên mặt cắt ngang, hai hầm riêng này phải có khoảng cách chỗ hẹp nhất giữa mặt ngoài hai vỏ hầm bằng hoặc lớn từ 10m đến 15m.

Chú thích: Trường hợp được cấp quyết định đầu tư chấp thuận thì ở giai đoạn đầu có thể cho phép làm một hầm hai làn xe dùng chung cho cả hai chiều (mỗi chiều một làn xe).

5.13.2. Kích thước các yếu tố trên mặt cắt ngang của một hầm cho một chiều đường cao tốc được quy định trong điều 4.7:

-   Bề rộng phần xe chạy trong hầm tương ứng với các cấp đường cao tốc như ở bảng  1;

-   Bề rộng dải an toàn (S trên hình l) lấy bằng 0,50m;

-   Đường đi bộ bố trí về bên phải hầm với bề rộng L- S bằng 1,0m đối với hầm trên đường cao tốc cấp 60 và 1,25m đối với hầm trên đường cao tốc cấp 80 trở lên (kí hiệu L- S xem trên hình 1): trong phạm vi L- S phần dành cho đi bộ 0,50m (ứng với L- S = 1,0m) và 0,75 (ứng với L- S = 1,25m), còn lại là phần trống đề tăng an toàn. Phần dành cho đi bộ bố trí cao hơn bề mặt dải an toàn S là 0,40m;

-   Chiều cao tĩnh không của hầm trên đường cao tốc được quy định ở điều 4.7.

5.14.   Mặt  cắt  ngang  các  đường  nhánh  ra,  vào  đường  cao  tốc  (cũng  là  các  đường  nhánh trong phạm vi nứt giao nhau của đường cao tốc) gồm có loại đường nhánh một chiều và đoạn đường nhánh hai chiều.

5.14.1. Bề rộng mặt đường của đường nhánh một chiều trên đoạn thẳng là 4,0m, hai chiều là 7,0m; tại các đoạn cong với R nhỏ hơn 100m phải mở rộng thêm một trị số bằng 50/R (R là bán kính đường cong, tính bằng mét).

5.14.2. Mặt cắt ngang đường nhánh một chiều gồm: mặt đường (như trên), thêm một dải an toàn rộng 2,0m về phía phải và l,0m lề trồng cỏ về phía trái.

5.14.3. Mặt cắt ngang đoạn đường nhánh hai chiều gồm: mặt đường (như trên) thêm mỗi bên một dải an toàn rộng l,0m và lề cỏ 0,75m.

6. Thiết kế tuyến đường cao tốc trên bình đồ, mặt cắt dọc và thiết kế phối hợp các yếu tố tuyến.

6.1. Tiêu chuẩn kĩ thuật chủ yếu của các yếu tố tuyến các cấp đường cao tốc trên bình đồ và mặt cắt dọc được quy định ở bảng 4.

Bảng 4 - Tiêu chuẩn kĩ thuật chủ yếu đối với tuyến đường cao tốc

Tên chỉ tiêu

Cấp đường

1. Tốc độ tính toán Ttt, km/h

60

80

100

120

2. Độ dốc siêu cao (hay độ nghiêng một mái) lớn nhất iSC  , % không lớn hơn

7

7

7

7

3. Bán kính nhỏ nhất Rmin  tương ứng với iSC=+7%, m

140

240

450

650

4. Bán kính nhỏ nhất thông thường tương ứng với iSC=+5%, m

250

450

650

1000

5. Bán kính tương ứng với iSC=+2%, m

700

1300

2000

3000

6. Bán kính không cần cấu tạo độ nghiêng một mái iSC=-2%, m

1200

2000

3000

4000

7.. Chiều dài đường cong chuyển tiếp ứng với Rmin, m

150

170

210

210

8. Chiều dài đường cong chuyển tiếp ứng với bán kính nhỏ nhất thông thường, m

90

140

150

150

9. Chiều dài đường cong chuyển tiếp ứng với bán kính có trị số trong ngoặc, m

50 (450)

75 (675)

100 (900)

125 (1125)

10. Chiều dài hãm xe hay tầm nhìn dừng xe, m

75

100

160

230

11. Độ dốc dọc lên dốc lớn nhất, %

6

6

5

4

12. Độ dốc dọc xuống dốc lớn nhất, %

6

6

5,5

5,5

13. Bán kính đường cong đứng lồi tối thiểu, m

1500

3000

6000

12000

14. Bán kính đường cong đứng lõm tối thiểu, m

1000

2000

3000

5000

Chú thích: Tốc độ tính toán Vtt  ở đây được hiểu là tốc độ dùng đến tính toàn xác định các tiêu chuẩn giới hạn đối với các yếu tố hình học được bố trí ở mật số chỗ cá biệt trên tuyến đường cao tốc

6.2. Yêu cầu với đoạn tuyến thẳng trên bình đồ đường cao tốc

Không được thiết kế các đoạn tuyến thẳng trên đường cao tốc dài quá 4km.

Cần thiết kế các đoạn tuyến thẳng(có chiều dài tính bằng mét) không dài quá 20 lần đến 25 lần tốc độ tính toán (tính bằng km/h).

Nên thay các đoạn thẳng quá dài bằng các đường vòng có góc chuyển hướng nhỏ với bán kính lớn (5.000m đến 15.000m) đến chống đơn điệu và lóa mắt do pha đèn về ban đêm.

6.3. Chọn bán kính đường cong trên tuyến đường cao tốc

6.3.1. Thông thường không nên sử dụng các đường cong có bán kính nhỏ hơn trị số bán kính nhỏ nhất thông thường ở hàng 4 bảng 4.

6.3.2. Khi sử dụng bán kính nhỏ nhất Rmin  ở hàng 3 bảng 4 thì phải có sự chấp thụn của cấp quyết định đầu tư.

6.3.3. Nên chọn bán kính đường cong thiết kế R tùy thuộc chiều dải đoạn thẳng l nối tiếp với nó theo quan hệ sau:

-   Nếu l ≤ 500m thì chọn R ≥ l

-   Nếu l > 500m thì chọn R ≥ 500m.

6.3.4. Cần chọn bán kính đường cong thiết kế sao cho chiều dài đường cong lớn hơn một chiều dài tối thiểu Kmin:

Kmin  phải bảo đảm sao cho lái xe không phải đổi hướng tay lái trong 6 giây, tức là Kmin  = 1,67 x Vtt

Trong đó:

Vtt: là vận tốc tính toán, tính bằng km/h;

-   Kmin  bằng 2 lần chiều dài tối thiểu của đường cong nối L (trị số L xem ở điều 6.5), tính bằng mét.

6.3.5. Khi góc chuyển hướng nhỏ hơn 70  thì cần chọn bán kính đường cong thiết kế sao cho phân cự p và chiều dài đường cong K đủ lớn, cụ thể là: p phải lớn hơn hoặc bằng 2,0m; 1,75m; 1,50m; 1,0m và K phải lớn hơn ; ; ;

 (α là góc chuyển hướng tính bằng độ; α <>0  được tính bằng 20) tương ứng với tốc độ tính toán 120, 100, 80 và 60 km/h.

6.4. Siêu cao trên đường cong.

6.4.1. Độ nghiêng mặt đường trên đường cong phải được thiết kế dốc về phía bụng đường cong đối  với mọi  đường cong có bán kính nhỏ hơn trị số ở hảng 5 bảng 4. Tuỳ thuộc bán kính đường cong R (m) nằm trong khoảng nào ở giữa các hảng (3, 4; 4, 5 và 6 của bảng 4), trị số độ nghiêng thiết kế isc  được xác định bằng cách nội suy bậc nhất các trị số độ nghiêng tương ứng ở các hảng đó theo nghịch đảo của trị số bán kính (tức là theo 1/R) và lấy chẵn đến 0,5%.

6.4.2. Cấu tạo độ nghiêng (hình S) có thể thực hiện chung cho cả 2 hai bên mặt đường (từ dải an toàn lề bên này suốt sang dải an toàn lề bên kia có cùng độ dốc isc ) đối với trường hợp dải phân cách có lớp phủ ở trên; còn đối với trường hợp dải phân cách không có lớp phủ ở trên thì hai phần mặt đường của hai chiều phải thiết kế nâng độ nghiêng riêng rẽ như ở hình 3 (trường hợp này bắt buộc phải bố trí hệ thống thu nước đặt ở dải phân cách).

6.4.3. Cấu tạo nối chuyển siêu cao phải được thực hiện trên toàn chiều dài đường cong chuyển tiếp xác định như ở điều 6.5.2.

6.5. Đường cong chuyển tiếp

6.5.1. Giữa đoạn tuyến thẳng và đoạn đường cong tròn trên đường cao tốc bắt buộc phải

bố trí đường cong chuyển tiếp dạng clotôit với thông số A = trong đó:

R  là  bán  kính  đường  cong  tròn  ở  điểm  cuối  đường  cong  chuyển  tiếp,  tính  bằng mét;

L là chiễu dài đường cong chuyển tiếp, tính bằng mét.

Quy định này phải được thực hiện với tất cả các đường cong tròn dù bán kính R của nó lớn hơn cả trị số bán kính không cần cấu tạo độ nghiêng một mái ở hàng 6 bảng 4 (vì chức năng của đường cong chuyển tiếp không phải chỉ đến nối chuyển siêu cao mà còn đến nối chuyển quỹ đạo chạy xe).

6.5.2. Tương  ứng  với  các  bán  kính  R  khác  nhau,  chiều  dài  tối  thiểu  của  đường  cong chuyển tiếp L được xác định như ở các hàng 7, 8, 9 bảng 4. Nếu bán kính đường cong thiết kế là R nằm trong phạm vi trị số trong ngoặc giữa các hàng nào (hàng 7, 8, 9 bảng 4) thì chiều dài đường cong chuyển tiếp được xác định bằng cách nội suy bậc nhất theo trị số bán kính R và chiều dài L tương ứng giữa các hàng đó, (bán kính R càng nhỏ thì L càng lớn).

Nếu bán kính thiết kế R lớn hơn trị số trong ngoặc ở hàng 9 bảng 4 thì chiều dài đường cong chuyển tiếp thiết kế được xác định theo quan hệ L = R/9 (lực này bán kính R càng lớn hơn thì L cũng càng lớn đến bảo đảm phối hợp hài hòa các yếu tố bình đồ theo quan điểm thiết kế quang học).

6.5.3. Nên chọn thông số đường cong chuyển tiếp dạng clotôit A như sau:

R≥ A ≥ R/2        (1)

Nếu bán kính cong R rất lớn thì nên chọn A như sau: Rt A t R/3

6.6. Nối tiếp giữa các đường vòng

6.6.1. Hai đường vòng cùng chiều hoặc ngược chiều liên tiếp sẽ được nối trực tiếp với nhau (không cần bố trí đoạn thang chêm) nếu mỗi đường vòng đều có bố trí đường cong chuyển tiếp dạng clotôit thỏa mãn yêu cầu ở điều 6.5.2. Quy định này cho phép nối trực tiếp giữa các đường cong dạng clotôit trên tuyến. Trường hợp này bán kính cong ở chỗ nối trực tiếp nên lớn hơn 1.000m.

6.6.2. Nếu  do  địa  hình  khống  chế,  giữa  các  đường  vòng  liên  tiếp  cần  bố  trí  một  đoạn tuyến đường thì chiều dài tối thiểu (tính bằng mét) của đoạn tuyến thang này giữa hai đường vòng cùng chiều được xác định bằng 6 lần tốc độ tính toán (tính bằng km/h); km/h hai đường vòng ngược chiều phải bằng 2 lần tốc độ tính toán (tính bằng km/h).

6.6.3. Khi  nối  các  đường  cong  ngược  chiều  dạng  chữ  S  thì  nên  dùng  hai  đường  cong chuyển tiếp có cùng thông số A (hoặc thông số A không chênh nhau quá 1,5 lần) và R1  < 3r2 ="" (r1,="" r2 ="" là="" bán="" kính="" cong="" ở="" cuối="" đường="" chuyển="" tiếp="" của="" đường="" vòng="" 1="" và="">

Khi  nối  hai  đường  cong  cùng  chiều  thì  thông  số  A  nên  chọn  trong  khoảng  0,5

R1<>2

6.7. Bảo đảm tầm nhìn trên đường vòng.

6.7.1. Các chướng ngại  phía bụng đường vòng trên bình đồ  phải  được phá  bỏ đến bảo đảm tầm nhìn bằng chiều dài hãm xe quy định ở hàng 10 bảng 4 với chiều cao tầm mắt lái xe lấy bằng 1,20m và phần phá bỏ phải thấp hơn tầm mắt này 0,30m.

6.7.2. Khi xác định phạm vi phải phá bỏ chướng ngại, vị trí mắt lái xe trên mặt cất ngang được quy định đặt tại chỗ cách mép trong của dải an toàn phía bụng đường vòng về phía phần xe chạy 1,50m.

6.8. Để tăng an toàn ở các đoạn gần các nứt giao nhau, gần đoạn vào các trạm phục vụ hoặc các trạm thu phí, nên thiết kế bảo đảm tầm nhìn tối thiểu là 200m, 270m, 350m và 400m tương ứng với đường cao tốc các cấp 60, 80, 100 và 120. Lực này việc bảo đảm tầm nhìn trên đường vòng nằm và đường vòng đứng đều phải kiểm tra lại theo trị số tầm nhìn tối thiểu nói trên.

6.9. Vị trí đường đỏ thiết kế trên trấc dọc

Đường  đỏ  trên  mặt  cắt  dọc  phải  thiết  kế  theo  mép  mặt  đường  nếu  dải  phân  cách không có lớp phủ ớ trên và theo tim của đường (tức là tim của dải phân cách) nếu dải phân cách có lớp phủ ở trên (tức là qua các điểm quay nâng độ nghiêng siêu cao trên đường vòng ở các hình 2 và 3).

6.10.   Quy định về dốc dọc

6.10.1. Độ dốc  lớn nhất  đối  với các cấp đường cao tốc  được quy định ở hàng 11 và 12 bảng. Do trên đường cao tốc xe chạy một chiều, vì vậy trong trường hợp thiết kế tách riêng nền đường chiều đi và chiều về với trắc dọc không phụ thuộc vào nhau thì dốc dọc lớn nhất khi xuống dốc được phép lớn hơn khi lên dốc.

6.10.2. Chỉ sử dụng trị số độ dốc lớn nhất trong trường hợp đặc biệt khó khăn và thông thường chỉ nên áp dụng độ dốc dọc từ 3% trở xuống (đến tránh phải xét đến việc bố trí làn xe phụ leo dốc). Đặc biệt ở các đoạn đường cao tốc trước và sau các nứt giao nhau nên thiết kế thoải (xem điều 7.6 và 7.8). Dốc dọc trên cầu lớn, cầu trung và cả đường dẫn đầu cầu đều không nên quá 4%; dốc dọc qua hầm dài hơn 50m không được quá 3%.

6.10.3. Độ dốc dọc tối thiểu.

- Trên các đoạn nền đào dài phải thiết kế độ dốc dọc tối thiểu bằng 0,5%

- Trên các đoạn chuyển tiếp có độ dốc ngang mặt đường dưới l% thì phải thiết kế dốc dọc tối thiểu là 1%.

- Trong hầm độ dốc tối thiểu là 0,3%.

6.11.   Chiều dài dốc dọc

6.11.1. Chiều dài dốc tối thiểu của đường cao tốc là 300m, 250m, 200m, 150m tương ứng với các cấp 120, 100, 80, 60 và phải đủ đến bố trí chiều dài đường vòng đúng.

6.11.2. Chiều dài dốc dọc tối đa đối với các độ dốc khác nhau trên đường cao tốc các cấp nên bằng trị số ở bảng 5 dưới đây:

Bảng 5 – Chiều dài dốc tối đa vôi các độ dốc khác trên đường cao tốc

Đơn vị tính bằng mét

Độ dốc dọc , %

Cấp 120

Cấp 100

Cấp 80

Cấp 60

2

3

4

5

6

1500

800

600

-

-

-

1000

800

600

-

-

-

900

700

500

-

-

1000

800

600



6.12.   Đường cong đứng

6.12.1. Trên đường cao tốc, tại các chỗ đổi dốc dọc dù góc dốc nhỏ, đều phải bố trí đường cong dạng tròn, parabôn hoặc clotôit.

6.12.2. Bán kính đường cong đứng của đường cao tốc các cấp và chiều dài tối thiểu của nó được quy định ở bảng 6 dưới đây:

Bảng 6 – Bán kính và chiều dài tối thiểu của đường cong đứng trên đường cao tốc

Đơn vị tính bằng mét

Các chỉ tiêu

Cấp 120

Cấp 100

Cấp 80

Cấp 60

Bán kính đường cong đứng nồi

Tối thiểu

12000

6000

3000

1500

Tối thiểu thông thường

17000

(20000)

10000

(16000)

4500

(12000)

2000

(9000)

Bán kính đường cong đứng lõm

Tối thiểu

5000

3000

2000

1000

Tối thiểu thông thường

6000

(12000)

4500

(10000)

3000

(8000)

1500

(6000)

Chiều dài đường cong đứng tối thiểu

100

85

70

50



Nên chỉ sử dụng cảc bán kính có trị số tối thiểu thông thường trở lên, trường hợp đặc biệt khó khăn mới dùng đến trị số tối thiểu. Nếu góc đổi dốc càng nhỏ thì nên chọn bán kính càng lớn.

Các trị số trong ngoặc ở bảng 6 là các trị số bán kính đường cong đứng đạt yêu cầu về thu nhận thị giác và khi có điều kiện thì nên thiết kế đường cong đứng với bán kính đó

6.12.3. Phải tránh thiết kế các đoạn dốc đều ngắn chêm giữa các đường cong đứng cùng chiều (nhất là trường hợp cùng chiều lõm).

6.13.   Thiết kế phối hợp các yếu tố tuyến

6.13.1. Để  bảo  đảm  việc  chạy  xe  trên  đường  cao  tốc  an  toàn,  êm  thuận,  kinh  tế,  tuyến đường cao tốc phải được thiết kế phối hợp hài hòa với địa hình, địa vật, cảnh quan, tạo được cảm thụ thị giác và sự nhận biệt hướng tuyến tốt. Vì vậy, phải thực hiện việc  kiểm  tra,  đánh  giá  sự  phối  hợp  các  yếu  tố  tuyến  trong  không  gian  bằng phương pháp dựng ảnh phối cảnh, trước hết ở những đoạn có sự thay đổi đồng thời các yếu tố bình đồ và trắc dọc, sau đó là các đoạn qua các nứt giao nhau hoặc có địa hình địa vật đặc biệt ở hai bên.

6.13.2. Để tạo thuận lợi cho việc hình thành tuyến có dạng liên tục, đều đặn, rõ ràng trong không gian, trước hết cần tuân thủ các quy định và hướng dẫn về thiết kế các yếu tố bình đồ và trắc dọc nói ở các điều 6.2; 6.3; 6.5; 6.6; 6.7; 6.12. Nên áp dùng các mức cao đối với mọi yếu tố đó và bảo đảm đến bản thân các yếu tố đó có thể tạo được tác dụng dẫn hướng một cách tự nhiên cho lái xe.

6.13.3. Phối hợp đường cong đứng và đường cong nằm trùng nhau với

- Phải cố gắng bố trí phạm vi đường cong đứng và đường cong nằm trùng nhau chiều  dài  đường  cong  nằm  lớn  hơn  chiều  dài  đường  cong  đứng  và  đỉnh  của chúng không lệch nhau quá l/4 chiều dài đường cong ngắn hơn;

- Bán kính đường cong đứng nên lớn gấp 6 lần bán kính đường cong nằm;

- Tránh nối tiếp điểm cuối của đường cong nằm với điểm đầu của đường cong đứng lồi hoặc lõm (đường cong đứng nằm trên đoạn thẳng);

- Đường cong đứng có bán kính nhỏ không được bố trí trong đoạn đường cong chuyển tiếp.

6.13.4. Nên tránh bố trí nhiều chỗ đổi dốc trên một đoạn đường thang dài; cố gắng tránh bố trí đường cong đứng lõm có chiều dài ngắn và đường cong đứng lồi có bán kính nhỏ trên đoạn đường thang. Nên tránh không đến trùng chỗ vòng ngoặt với chỗ gắt.

6.13.5. Phối hợp tuyến đường cao tốc với cầu và hầm:

- Vị trí và hình dạng cầu phải cố gắng tuân thủ theo các yêu cầu về phối hợp các yếu tố tuyến nói trên; khi cần thiết phải bố trí cầu cong, cầu dốc, cầu chéo đến bảo đảm tính liên tục và đều đặn của tuyến đường cao tốc khi qua cầu;

- Cố gắng thiết kế tuyến thẳng qua hầm; nếu bắt buộc phải bố trí tuyến qua hầm cong thì phải sử dụng bán kính không cần cấu tạo độ nghiêng một mái (hàng 6 bảng 4) và bán kính thỏa mãn được yêu cầu bảo đảm tầm nhìn dừng xe ( hàng 10 bảng 4) trên đường vòng;

- Các yếu tố bình đồ và mặt cắt dọc ở hai đầu cầu hoặc hầm phải có một đoạn dài ít nhất là 10m được giữ đúng như ở trên cầu hoặc trong hầm.

6.14.   Thiết kế tuyến đường cao tốc phối hợp với cảnh quan

6.14.1. Khi chọn tuyến đường cao tốc phải cố gắng lợi dụng phong cảnh tự nhiên như các đồi núi cô lập, các hồ nước, cây to, các công trình kiến trúc (đập nước, nhà cửa vùng quê...) đến loại trừ cảm giác đơn điệu về cảnh quan.

6.14.2. Cố  gắng  tránh  phá  hoại  địa hình, địa  mạo thiên nhiên  và  cần tô điểm  thêm  cho cảnh quan thiên nhiên: Dùng tuyến đường đến nhấn mạnh những nét uốn lượn tự nhiên của địa hình; dùng biện pháp trồng cây đến che khuất, khắc phục các chỗ do đào  đắp  đất  gây  tác  động  phá  hoại  đối  với  cảnh  quan  và  đến  trang  trí  hai  bên đường

Việc trồng cây hai bên đường do vậy phải tránh đồng loạt một kiểu: dùng cây cao đến nhấn mạnh và dẫn hướng tuyến, cây thấp đến che phủ, cây to cô lập hoặc cụm cây đến điểm xuyết cho phong cảnh hai bên đường.

6.14.3. Trường hợp đường cao tốc đi qua rừng không nên cắt ngang bằng tuyến thẳng đến tránh tạo ấn tượng chia cắt cứng nhắc; lực này nên bắt đầu bằng một đường cong từ phía ngoài rừng và nên bố trí các cụm: cây có mật độ tăng dần trên đoạn chuyển tiếp vào rừng.

6.14.4. Qua vùng đồi, tuyến đường cao tốc nên sử dụng các đường cong bán kính lớn phối hợp với những uốn lượn lớn của đìa hình, không nên quá phụ thuộc vào những uốn lượn nhỏ cục bộ. Ngoài ra, cần phải cố gắng giảm đắp cao, đào sâu và tốt nhất là nên dùng tuyến clotôit toàn bộ đến tránh những chỗ gẫy trên trắc dọc và bình đồ do đặc trưng địa hình vùng đồi gây ra. Đối với địa hình đồi trọc nên kết hợp trồng cây hai bên.

6.14.5. Đối với địa hình đồng bằng, khi chọn tuyến phải cố gắng thực hiện đúng quy định ở điều 5.2.

6.14.6. Tuyến  đường  cao  tốc  vùng  núi  nên  kết  hợp  sử  dụng  thêm  các  công  trình  tường chắn, đường kiểu ban công, cầu cao, dạng mái dốc và các kiểu gia cố có thêm tác dụng trang trí đến bảo đảm tyến đều đặn, liên tực, rõ ràng và tạo được cảnh quan mới tô điểm cho quang cảnh thiên nhiên vùng núi.

Ngoài ra, ở vùng núi nên áp dụng giải pháp tách riêng tuyến hai chiều xe chạy đến kết hợp tốt với địa hình và giảm đào sâu, đắp cao.

7. Thiết kế chỗ giao nhau trên đường cao tốc và các chỗ ra, vào đường cao tốc.

7.1. Phân loại các chỗ giao nhau trên đường cao tốc

Về chức năng, các chỗ giao nhau trên đường cao tốc được phân thành hai loại:

- Chỗ giao nhau không có liên hệ ra, vào đường cao tốc (gọi tắt là chỗ giao nhau không liên thông); thuộc loại này là đường cao tốc giao với đường sắt, đường ống, đường bộ hành (chui hoặc vượt trên đường cao tốc) hoặc các đường phục vụ dân sinh khác cắt qua đường cao tốc mà không cho phép có liên hệ đi lại, ra vào đường cao tốc;

- Chỗ giao nhau có liên hệ ra, vào đường cao tốc (gọi tắt là chỗ giao nhau liên thông); thuộc loại này là đường cao tốc giao với đường ô tô các cấp khác có cho phép đi lại, ra vào đường cao tốc và tường hợp đường cao tốc giao nhau với các đường vào sân bay, vào cảng, ga, vào các đô thị hoặc các trung tâm chính trị,  kinh  tế,  các  khu  công  nghiệp,  các  mỏ  khai  khoáng,  các  danh  lam  thắng cảnh, vào các khu vực nghỉ ngơi và phục vụ dọc đường cao tốc.

Các chỗ giao nhau liên thông trên đường cao tốc chỉ được bố trí tối đa có liên hệ giao thông giữa bốn nhánh đường, tức là chỉ cho phép tồn tại các chỗ giao nhau kiểu ngã tư và ngã ba.

7.2. Trên đường cao tốc loại A, đối với cả hai loại chỗ giao nhau trong điều 7.1 đều phải bố trí giao khác mức trên nguyên tắc không được đến xảy ra điểm giao cắt nào trên đường cao tốc.

7.3. Trên đường cao tốc loại B phải bố trí giao khác mức đối với các chỗ giao nhau không liên không và cố gắng bố trí giao khác mức đối với các chỗ giao nhau liên thông; chỉ cho phép bố trí giao cùng mức đối với chỗ giao nhau liên thông trong các trường hợp có đồng thời các điều kiện sau:.

Cách xa vùng giao thông đô thị và nằm trong vùng dân cư thưa thớt;

- Khoảng cách giữa hai chỗ giao khác mức liên thông liền kề nhau lớn hơn 40 km và trong khoảng đó có yêu cầu bố trí chỗ ra, vào;

- Trong khoảng từ 8 năm đến 10 năm sử dụng kể từ khi đa vào khai thác lượng xe tính toán trên đường cao tốc còn nhỏ hơn 1000 xe con quy đổi và lượng xe ngày đêm trung bình năm trên đường bị cắt qua vẫn còn không lớn hơn 100 xe con quy đổi

- Số người đi bộ cắt qua đường rất ít không đáng kể (hoặc giải quyết bộ hành qua đường bằng lối đi giao khác mức);

- Chỗ dự kiến bố trí giao cùng mức phải cách chỗ giao khác mức liên thông gần nó ít nhất là 10km.

7.4. Quy định về khoảng cách giữa các chỗ giao khác mức liên thông

7.4.1. Khoảng cách tối thiểu giữa các chỗ giao khác mức liên thông là 4km đến bảo đảm các yêu cầu về trộn dòng, thay đổi tốc độ chạy xe (tăng, giảm tốc) và bố trí báo hiệu.

7.4.2. Nên bố trí khoảng cách giữa các chỗ giao khác mức liên thông (tức là khoảng cách chỗ ra, vào đường cao tốc) từ 15km đến 25 m bằng cách làm các đường phụ đến gộp các chỗ giao nhau gần nhau thành một chỗ, riêng đối với đường cao tốc trong phạm  vi  xung  quanh  các  thành  phố  lớn  và  các  khu  công  nghiệp  quan  trọng  thì khoảng cách này có thể bố trí từ 5km đến 10km.

7.4.3. Nếu bố trí khoảng cách giữa các chỗ giao khác mức liên thông quá 30km thì phải bố trí các chỗ quay đầu chuyển hướng xe chạy qua các khoảng ngắt quãng của dải phân cách ở các vị trí quy định đặc biệt; tại đó phải có báo hiệu và có người điều khiển, quản lí đến chỉ cho phép những xe cá biệt đi nhầm đường hoặc xe duy tu, xe cứu hộ quay đầu.

7.4.4. Khoảng cách giữa vị trí chỗ giao khác mức liên thông với các khu vực nghỉ ngơi và phục vụ dọc tuyến của đường cao tốc tối thiểu phải từ 8km đến 5km với cửa công trình hầm tối thiểu phải từ 1,5km đến 4km.

7.5. Yêu cầu đối với các đường ô tô khác được nối vào chỗ giao khác mức liên thông trên đường cao tốc: các đường này phải  được thiết  kế  hoặc  cải tạo đến bảo đảm có đủ năng lực thông hành nhằm không gây ảnh hưởng xấu đến sự đi lại thông đối với toàn tuyến giao nhau. Ngoài ra, phải có tác dụng thu gom, phân phối giao thông đối với mạng đường lân cận hoặc nối trực tiếp với các điểm phát sinh lượng giao thông lớn.

7.6. Trong phạm vi chỗ giao khác mức liên thông phải áp dụng các tiêu chuẩn kĩ thuật chủ yếu ở bảng 7 đối với tuyến đường cao tốc, trong đó thường chỉ nên áp dụng các bán kính lớn hơn hoặc bằng trị số thông thưởng và độ dốc dọc nhỏ hơn hoặc bằng trị số thông thường ghi trong bảng.

Ngoài ra phải kiểm toán năng lực thông hành của các đường nhánh, các đoạn trộn dòng và các chỗ giao bằng tồn tại trong phạm vi bố trí giao khác mức liên thông theo các phương pháp đã được quy định trong TCVN 4054 Đường ô tô - Tiêu chuẩn thiết kế và các quy định về thiết kế nứt giao nhau hiện hành.

Bảng 7 – Tiêu chuẩn kĩ thuật áp dụng cho tuyến đường cao tốc trong phạm vi chỗ giao khác mức liên thông

Cấp đường cao tốc

Thông thường

120

100

80

60

Bán kính đường cong nằm tối thiểu, m

Thông thường

2000

1500

1100

500

Giới hạn

1500

1000

700

350

Bán kính đường cong đứng tối thiểu, m

Lồi

Thông thường

45000

25000

12000

6000

Giới hạn

23000

15000

6000

3000

Lõm

Thông thường

16000

12000

8000

4000

Giới hạn

12000

8000

4000

2000

Độ dốc lớn nhất, %

Thông thường

2

2

3

4,5

Giới hạn

2

2

4

5,5



7.7. Yêu  cầu  thiết  kế  đối  với  các  đường  nhánh  thuộc  phạm  vi  chỗ  giao  khác  mức  liên thông ( cũng là các đường nhánh ra, vào đường cao tốc).

7.7.1. Mặt  cắt  ngang  của  các  đường  nhánh  này  phải  được  bố  trí  theo  quy  định  ở  điều 5.14.

7.7.2. Tốc độ tính toán trên các đường nhánh được quy định như ở bảng 8.


Bảng 8 - Tốc độ tính toán trên đường nhánh

Đơn vị tính bằng km/h

Đặc điểm chỗ giao khác mức liên thông

Cấp hạng đường cao tốc

120

100

80

60

- Liên thông giữa đường cao tốc loại A với đường cao tốc loại A

- Liên thông giữa đường cao tốc loại A

80 ÷ 50

70 ÷ 40

60 ÷ 35

70 ÷ 40

60 ÷ 35

50 ÷ 35

60 ÷ 35

50 ÷ 30

50 ÷ 35

40 ÷30

35 ÷ 30

với đường cao tốc loại B

- Liên thông giữa đường cao tốc loại A với các đường khác





45 ÷ 30





Chú thích:

1. Đối với đường nhánh rẽ phải và rẽ trái trực tiếp nên sử dụng trị số tốc độ tính toán tìt khoảng giữa các trị số ở bảng 8 trở lên;

2. Đối với đường nhánh kiểu hoa thị, kiểu vòng xuyến nên sử dụng trị số thấp trong bảng;

3. Không áp dụng cho đoạn đường nhánh nốí trực tiếp vôi đường cao tốc (tức là các đoạn chuyển tốc ở chỗ ra, vào đường cao tốc);

4. Đối với các đường nhành có lượng xe rẽ lớn thì phải chọn tốc độ tính toán cao.

7.7.3. Trị số tốc độ tính toán nói trên được dùng dể xác  định các yếu tố hình học của tuyến đường nhánh trên bình đồ và trắc dọc theo TCVN 4054 Đường ô tô - Tiêu chuẩn thiết kế (các bán kính tối thiểu, chiều dài đường cong chuyển tiếp, mở rộng đường vòng, siêu cao, độ dốc dọc lớn nhất, triết giảm dốc trên đường vòng...) và các quy định về thiết kế nứt giao nhau hiện hành. Khi thiết kế cũng phải cố tránh áp dụng các trị số tối thiểu và tối đa đối với các yếu tố đó và phải chú ý đến điều kiện trên đường nhánh tốc độ xe chạy thường thay đổi dần.

7.8. Bố  trí  chỗ  nối  đường  nhánh  với  đường  cao  tốc  (chỗ  ra,  vào  đường  cao  tốc)  trong phạm vi chỗ giao khác mức liên thông.

7.8.1. Phải luôn luôn bố trí chỗ nối này ở bên phải phần xe chạy theo chiều đi. Chỗ ra từ đường cao tốc phải dễ nhận biết, thường phải được bố trí trước các công trình nhân tạo (như  cầu qua đường...); nếu bắt  buộc phải bố trí phía sau công trình thì nên cách cầu qua đường lớn hơn 150m. Ngoài ra, nên bố trí chỗ ra trên đoạn lên dốc của đường cao tốc đến lợi cho việc giảm tốc.

7.8.2. Chỗ từ đường nhiều nhánh vào đường cao tốc cần bố trí trên đoạn xuống dốc của đường cao tốc (lợi cho việc tăng tốc) và phải bảo đảm có một vùng thông thoáng hình  tam  giác  kẹp  giữa  hai  đường  đến  các  xe  chạy  trên  đường  cao  tốc  và  trên đường  nhánh  vào  đường  cao tốc  có thể  đồng thời  nhìn thấy lẫn  nhau.  Hình  tam giác này có đỉnh là điểm giao giữa mép nền đường phía phải đường cao tốc với mép  nền  đường  phía  trái  đường  nhánh  và  cạnh  theo  mép  nền  đường  phía  phải đường cao tốc dài 100m, cạnh theo mép nền đường phía trái đường nhánh dài 60m.

7.8.3. Phải bảo đảm tầm nhìn trên đường cao tốc ở đoạn trước điểm tách dòng chỗ ra lớn hơn l,25 lần tầm nhìn dừng xe ở bảng 4 và nếu có điều kiện nên bảo đảm tầm nhìn quy định ở điều 6.8.

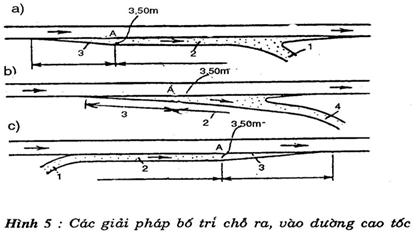

7.8.4. Cho phép bố trí chỗ ra từ đường cao tốc theo hai cách bố trí song song hoặc nối trực tiếp như ở hình 5a và 5b.

a- Chỗ ra kiểu bố trí song song; 1. Đường nhánh;

b- Chỗ ra kiểu nối trực tiếp; 2. Đoạn chuyển tốc (giảm tốc với trường hợp hình a và b; tăng tốc với trường hợp hình c);

c- Chỗ vào đường cao tốc 3. Đoạn chuyển làn hình nêm; kiểu bố trí song song 4. Đường nhánh kiêm luôn chức năng chuyển làn và chuyển tốc.

7.8.5. Đối với chỗ vào đường cao tốc chỉ cho phép bố trí theo cách song song (hình 5c) với toàn bộ chiều dài đoạn tăng tốc được đặt cạnh phần xe chạy của đường cao tốc hoặc nếu chiều dài đoạn tăng tốc cần thiết quá dải thì tối thiểu phải có 100m của nó được đặt cạnh phần xe chạy của đường cao tốc.

7.8.6. Bề rộng của làn chuyển tốc trong mọi trường hợp bố trí đều quy định bằng 3,50m. Chiều dài đoạn chuyển làn hình nêm trong mọi trường hợp đều kế đến chỗ bề rộng phần xe chạy mở thêm đủ rộng bằng 3,50m.

7.8.7. Chiều dài tối thiểu đoạn chuyển làn hình nêm (kể cả trường hợp ra hoặc vào đường cao tốc) được xác định tùy thuộc cấp đường cao tốc như ở bảng 9 dưới đây;

Bảng 9 - Chiều dài tối thiểu đoạn chuyển làn hình nêm (Ln)

(tách hoặc nhập dòng)

Đơn vị tính bằng mét

Cấp đường cao tốc

120

100

80

60

Ln

75

60

50

40



7.8.8. Đoạn giảm hoặc tăng tốc được kể từ điểm A trên hình 5 và chiều dài S (tính bằng mét) của chúng được xác định theo công thức:

Trong đó:

- VA  là tốc độ xe chạy tại điểm A (cuối đoạn chuyển làn hình nêm) trên hình 5, tính bằng km/h;

Trị số VA  được quy định tuy theo cấp đường cao tốc ở bảng 10.

Bảng 10 - Trị số tốc độ VA  ở đâu đoạn giảm tốc hoặc cuối đoạn tăng tốc

Đơn vị tính bằng km/h

Cấp đường cao tốc

120

100

80

60

VA

80

70

60

50



-  VB  là tốc độ ở cuối đoạn giảm tốc hay đầu đoạn tăng tốc, tính bằng km/h;

Trị số VB  được xác định tuỳ thuộc tốc độ tính toán trên đường nhánh (điều 7.7.2) thuộc các yếu tố hình học thực tế được áp dụng trên đường nhánh khi thiết kế cụ thể ở sau đoạn giảm tốc hoặc trước đoạn tăng tốc.

-  a là gia tốc tăng hoặc giảm tốc, tính bằng m/sec2;

Khi  xác định chiều dài  đoạn giảm tốc  phải lấy a  = 2,5 m/sec2, còn khi  xác định chiều dài đoạn tăng tốc phải lấy a = 1,0 m/sec2.

7.8.9. Trường  hợp  đoạn  chuyển  làn  hình  nêm  cùng  với  đoạn  giảm  tốc  nằm  trên  đoạn xuống dốc và đoạn chuyển làn hình nêm cùng với đoạn tăng tốc nằm trên đoạn lên dốc thì chiều dài của chúng sau khi xác định theo bảng 9 và tính theo điều 7.8.8 phải được nhân với một hệ số hiệu chỉnh ở bảng 11.

Bảng 11- Hệ số hiệu chỉnh dài làn chuyển tốc nằm trên dốc

Độ dốc trung bình của làn chuyển tốc, %

≤2

>2 ÷ 3

>3 ÷ 4

> 4 ÷ 6

Hệ số với làn giảm tốc xuống dốc

1,0

1,1

1,2

1,3

Hệ số với làn tăng tốc lên dốc

1,0

1,2

1,3

1,4

7.8.10. Trong mọi trường hợp, tùy thuộc cấp đường cao tốc, tổng chiều dài đoạn chuyển làn (hình nêm) cộng với chiều dài đoạn chuyển tốc (giảm hoặc tăng tốc) nên lớn hơn trị số cho ở bảng 12 nhân thêm với hệ số hiệu chỉnh ở bảng n.

Bảng 12 - Trị số tối thiểu áp dụng cho tổng chiều dài đoạn chuyển làn cộng với đoạn chuyển tốc Đơn vị tính bằng mét

Cấp đường cao tốc

120

100

80

60

Chiều dài tối thiểu ở chỗ ra (giảm tốc) 1 làn xe, m

100

90

80

70

Chiều dài tối thiểu ở chỗ vào (tăng tốc) 1 làn xe, m

200

180

160

120

7.8.11. Bán kính đường cong nằm và đường cong đứng (nếu có) trên đoạn giảm tốc nối rực tiếp và trên phần còn lại của đoạn tăng tốc nằm ngoài phạm vi đặt cạnh phần xe chạy của đường cao tốc phải bảo đảm được tốc độ chạy xe quy định tuỳ theo cấp đường cao tốc bảng 10.

Do trên các đoạn chuyển tốc ra, vào đường cao tốc tốc độ chạy xe thay đổi liên tục nên khi  thiết kế  phải đặc biệt chú ý lựa  chọn các  yếu tố hình học thích hợp và buộc phải bố trí nối tiếp về tuyến tại chỗ đoạn chuyển tốc hoặc đường nhánh bắt đầu tách khỏi đường cao tốc bằng đường cong clotôit có thông số A bằng 160,120, 90, 80 tương ứng với các cấp đường cao tốc 120, 100, 80, 60.

7.9. Khi chọn cách bố trí (hình dạng nứt) chỗ giao khác mức liên thông cần phải phân tích kĩ lưỡng giao thông theo các hướng (đặc biệt chú ý đến lượng xe rẽ trái), kết hợp với điều kiện địa hình và mặt bằng tại chỗ đến quyết định và tuân theo các hướng dẫn và quy định về thiết kế nứt giao thông hiện hành. Ngoài ra, phải phân minh được. Tính  hợp  lí  khi  dự  kiến  bố  trí  các  chỗ  giao  bằng  trên  các  đường  phụ  hoặc  đường nhánh  trong  phạm  vi  nứt  giao  thông  mức  liên  thông,  trong  đó  phải  trú  trọng  việc kiểm toán năng lực thông hành như nói ở điều 7.6.

7.10.   Bố trí chỗ giao khác mức không liên thông

7.10.1. Khi thiết kế các chỗ giao khác mức không liên thông đã đề cập ở điều 7.1, 7.3, trước hết cần phải tuân thủ các quy định về giới hạn tĩnh không phía trên và phía dưới đường cao tốc như ở điều 4.7 và 4.9. Trường hợp đường cao tốc cắt qua phía trên các đường dân sinh không thuộc cấp hạng nào thì có thể căn cứ vào tình hình phương  tiện  thực  tế  đi  lại  trên  các  đường  đó  đến  định  giới  hạn  tĩnh  không  của chúng;

Trong trường hợp có ít ô tô đi lại có thể giảm chiều cao tĩnh không của đường dân sinh xuống 3,20m hoặc nếu chỉ có máy cày đi lại thì có thể giảm xuống 2,70m và bề rộng của chúng chỉ cần bố trí một làn xe.

7.10.2. Phải có luận chứng so sánh phương án đường cao tốc vượt trên hoặc đi dưới. Trong mọi trường hợp việc bố trí nhịp và khẩu độ cầu vượt (bao gồm cả vị trí mố, trụ) phải bảo đảm được yêu cầu tầm nhìn của phương tiện đi lại trên đường dưới cầu

7.10.3. Không  được  bố  trí  chỗ  giao  khác  mức  giữa  đường  cao  tốc  với  đường  sắt  trong phạm vi sân ga hoặc khu ghi đặt ghi.

7.11.   Bố trí chỗ giao giữa đường cao tốc với các đường ống ngầm, với các đường dây các loại điện, thông tin...) và vị trí tương hỗ giữa chúng ở trong cũng như ngoài phạm chỗ giao  nhau  phải  tuân  theo  các  yêu  cầu  chung  trong  TCVN  4054  Đường  ô  tô  tiêu chuẩn thiết kế và các yêu cầu khác của ngành chủ quản.

7.12.   Quy định chung về bố trí và thiết kế chỗ giao bằng (giao cùng mức) trên đường cao tốc loại B.

7.12.1. Không được áp dụng điều khiển bằng đèn tín hiệu ở chỗ giao bằng trên đường cao tốc mà chỉ áp dụng các biện pháp báo hiệu đến đảm bảo ưu tiên các luồng xe trên đường cao tốc (đặc biệt là biển báo STOP trên các đường phụ cắt qua đường cao tốc).

7.12.2. Tại  chỗ  giao  bằng,  tốc  độ  tính  toán  của  các  hướng  trên  đường  cao  tốc  và  trên đường cắt vẫn phải giữ nguyên như tốc độ tính toán ở ngoài chỗ giao nhau trên các đường đó; nhưng tùy theo lượng giao thông của các luồng đi thẳng, rẽ phải và rẽ trái, vẫn có thể bố trí các biển báo hạn chể tốc độ hoặc dừng đối với các luồng từ các đường bị cắt đi vào hoặc đi qua đường cao tốc. Khi thật cần cũng có thể báo hiệu giảm tốc độ đối với các luồng xe trên đường cao tốc đến bảo đảm an toàn giao thông tại chỗ giao. Tốc độ hạn chế này xác định theo bán kính rẽ trái sau khi xe giảm tốc, dừng xe chờ, đến thực hiện rẽ trái hoặc được xác định tùy theo bán kính rẽ phải.

7.12.3. Góc giao ở chỗ giao bằng nên bố trí trong khoảng 900  hoặc gần 900  bằng cách thay đổi hướng tuyến của đường bị đường cao tốc cắt (không thay đổi hướng tuyến của đường cao tốc).

7.12.4. Phải luôn luôn làm thiết kế tổng thể xét đến việc cải tạo chỗ giao bằng thành chỗ giao khác mức trong tương lai

7.12.5. Phải  áp  dụng  phương  pháp  thiết  kế  quy  hoạch  mặt  đứng  với  bước  chênh  cao  từ 5cm đến 10cm nhằm giải quyết tốt việc thoát nước và tạo dạng bề mặt êm thuận tại các chỗ giao bằng trên đường cao tốc.

7.13.   Các tiêu chuẩn hình học chủ yếu tại chỗ giao bằng (giao cùng mức) trên đường cao tốc loại B.

7.13.1. Phải thiết kế tuyến thẳng đối với mọi hướng đường qua chỗ giao bằng hoặc tuyến cong với bán kính từ trị số bán kính không cần cấu tạo độ nghiêng một mái trở lên

Trường hợp đặc biệt khó khăn, trong phạm vi chỗ giao bằng cũng có thể cho phép tuyến đường cao tốc nằm trên đường cong với bán kính từ trị số nhỏ nhất thông thường trở lên; còn tuyến bị đường cao tốc cắt có thể nằm trên đường cong với bán kính trị số tối thiểu trở lên.

7.13.2. Trong phạm vi chỗ giao bằng độ dốc dọc lớn nhất trên tuyến đường cao tốc nên áp dụng  ở  bảng  7;  còn  trên  tuyến  kia  độ  dốc  dọc  lớn  nhất  nên  chỉ  từ  3%  đến  5%. Chiều dài dốc nên thiết kế đối xứng về hai phía kể từ trung tâm chỗ giao nhau.

Đường cong đứng và chiều dài dốc trong phạm vi chỗ giao bằng trên đường cao tốc phải tuân theo các quy định ở bảng 6 (điều 6.12.2 và trên đường bị đường cao tốc cắt phải tuân theo các quy định TCVN 4054 Đường ô tô - Tiêu chuẩn thiết kế.

7.13.3. Phải bảo đảm tam giác tầm nhìn tại chỗ giao bằng với các cạnh trên đường bằng chiều  dài  hãm  xe  (tầm  nhìn  dừng  xe)  tương  ứng  với  các  cấp  đường  giao  nhau. Trong điều kiện địa hình cho phép, cạnh tam giác nằm trên đường cao tốc nên lấy bằng trị số tầm nhìn nói ở điều 6.8. l

7.13.4. Việc chọn loại hình bố trí chỗ giao bằng, việc xác định bán kính rẽ, bán kính cong nối mép ngoài, việc xác định quy mô, hình dạng, vị trí và kích thước các đảo cũng như các tính toán, thiết kế chi tiết khác trong phạm vi chỗ giao bằng đều phải tuân theo các quy định về thiết kế nứt giao nhau hiện hành.

7.14. Tại chỗ giao bằng liên thông, trên đường cao tốc loại B (có cho xe ra, vào đường cao tốc) bắt buộc phải bố trí thêm các làn rẽ trái và các làn rẽ phải với bề rộng 3,50m phục vụ cho xe từ đường cao tốc đi ra. Chiều dài làn rẽ trái gồm đoạn chuyển làn tách dòng hình nêm Ln  rồi tới đoạn giảm tốc đến lực dừng xe S và đoạn chờ rê Lch. Còn chiều dài làn rẽ phải chỉ gồm đoạn chuyển làn tách dòng hình nêm và đoạn giảm tốc đến tốc độ tương ứng với bán kính rẽ phải (hoặc đến tốc độ trên đường giao với đường cao tốc).

Căn cứ vào lưu lượng xe các luồ ng đi thẳngvà các luồ ng rẽ vào đường cao tốc nhiều hay ít, trên đường giao có thể làm hoặc không làm thêm các làn rẽ như ở điều 6.14, nên  yêu  cầu  các  xe  này  phải  dừng  xe  quan  sát  trước  khi  vào  đường  cao  tốc.  Trên đường cao tốc vẫn phải bố trí các đoạn tăng tốc S và đoạn chuyển làn nhập dòng hình nêm Ln  đến xe rẽ trái hoặc rẽ phải từ vị trí dừng xe sau khi qua chỗ giao tiếp tục nhập vào dòng xe trên đường cao tốc.

7.15.   Chiều dài tối thiểu đoạn chuyển làn tách dòng hoặc nhập dòng hình nêm Ln  và chiều dài đoạn giảm tốc hoặc tăng tốc S của các trường hợp nói ở điều 7.14 cũng được định như ở bảng 9 và công thức ở điều 7.8.8. Khi xác định S theo công thức ở điều 7.8.8 thì trị số VA  vẫn lấy theo bảng 10, còn trị số VB  thì được xác định tương ứng với mỗi trường hợp như ở điều 7.14.

7.16.   Chiều dài đoạn chờ rẽ trái Lch  tính bằng mét, nhưng tối thiểu không được ngắn hơn 30m, được xác định theo công thức:

Lch  = 2lx  Ntr

Trong đó:

lx     là khoảng cách trung bình giữa hai đầu xe xếp hàng chờ rẽ, tính bằng mét thể lấy lx  = 7,0m);

Ntr  là số xe rẽ trái trung bình trong mỗi phút, xe.

8. Thiết kế nền mặt đường và thoát nước

8.1. Cao độ thiết kế nền đắp

8.1.1. Cao độ mép ngoài của lề nền đắp (vai đường ) ở các đoạn đầu cầu lớn, cầu trung và các đoạn có cầu nhỏ, cống hoặc qua vùng thung lũng, cánh đồng có ngập nước về mùa  lũ  đều phải  cao  hơn  mức  nước  lũ  tính  toán  (có  xét  đến  mức  nước  dềnh  và chiều cao sóng vỗ lên mặt ta luy) ít nhất là 50cm.

Tần suất tính toán mức nước lũ cho mọi trường hợp nói trên được quy định là 1%.

8.1.2. Chiều cao tối thiểu kể từ mức nước ngầm Tính toán, mức nước đọng thường xuyên và từ mặt đất không đọng nước thường xuyên cho đến đáy áo đường cũng được quy định tuỳ thuộc loại đất nền như trong TCVN 4054 Đường ô tô - Tiêu chuẩn thiết kế.

8.2. Đất làm nền đắp đường cao tốc cũng phải được lựa chọn như đất đắp nền đường ô tô thông thường theo các quy định hiện hành và nên lấy từ mỏ. Không nên lấy thùng đấu cạnh đường vì khó bảo đảm đất đồng nhất, tạo điều kiện tích đọng nước và làm xấu cảnh quan. Trường hợp sử dụng cát mịn đến đắp thì phải chọn loại đất đắp bao có kết dính và có khả năng chống sói lở bề mặt, đồng thời phải thiết kế biện pháp đắp bao bảo đảm được chất lượng đầm nén phần đắp bao và đặc biệt là chất lượng đầm nén bề mặt ta luy đắp bao.

Lớp trên cùng của nền đắp cát, phải đắp một lớp dầy 30cm bằng đất á sét hoặc á sét lẫn sỏi sạn có độ chặt bằng độ chặt quy định ở điều 8.7.1 (không được đặt trực tiếp các lớp áo đường bằng vật liệu rời rạc trên nền cát).

8.3. Phải tính toán, thiết kế đặc biệt dựa trên các số liệu khảo sát địa chất công trình và địa  chất  thủy  văn  đầy  đủ  và  tin  cậy  nhằm  bảo  đảm  nền  đường  ổn  định  trong  các trường hợp sau:

-  Nền đắp cao, đào sâu có chiều cao mái dốc trên 12,0m;

-  Đào qua vùng đá, vùng dễ sụt lở hoặc có đá lăn và các vùng có điều kiện địa chất, thuỷ văn phức tạp (sườn tích, đồi tích, đất đá phong hóa, trượt sườn, bùn đá trôi,đầm lầy, đất mềm yếu vùng có nước ngầm, vùng sườn dốc ngang lớn);

-  Nền đường ven sông, suối dễ bị sói lở.

8.4. Do các yêu cầu bảo đảm an toàn, thuận tiện cho xe chạy với tốc độ cao, chống đất đoạn nền đo yà yêu cầu về thiết kế cảnh quan, nền đựờng đường cao tốc nên được thiết kế vởi mái dốc thoải theo các tiêu chuẩn ớ bảng 13. Trường hợp bị hạn chế về diện tích chiếm đất thì có thể dùng tường chắn hoặc đắp đá thay cho mái dốc lắp Đối với ta luy đào trên các sườn núi có độ dốc ngang lớn, địa hình quá khó khăn và độ dốc  ta  luy  đào  đá,  đắp  đá,  thì  được  phép  thiết  kế  độ  dốc  ta  luy  theo  TCVN  4054 Đường ô tô - Tiêu chuẩn thiết kế.

Bảng 13 - Độ dốc ta luy nền đường đường cao tốc (ta luy đất)

Chiều cao đắp hoặc chiều sâu đào

Mái dốc nền đắp

Mái dốc nền đào

đến 1,20m

≥ 1,2m ÷ 3,0

≥ 3,0 ÷4,5

≥4,5m ÷ 6,0m

trên 6,0m

1: 4 (1: 3)

1: 3 (1: 2)

1: 2,5 (1: 2,75)

1: 2 (2: 1,5)

1: 2 (1: 1,5)

1: 3,0

1: 2,5 (1: 2)

1: 2,0 (2: 1,5)

1: 1,75 (1: 1,5)

1: 1,5

Chú thích:

- Các trị số trong ngoặc áp dụng cho trường hợp địa hình khó khăn hoặc hạn chế về diện tích  chiếm đất cho phép.

- Phải thiết kế độ dốc ta luy thay đổi trong phạm vi chiều cao ta luy như ở bản.g 13 (dạng ta luy dưới thoải, trên dốc).

8.5. Đỉnh mái dốc đắp nên được gọt tròn với bán kính R = 2,5m, chân mái dốc đắp với R= 8,0m, đỉnh mép vai nền đào với R = 2,5m, đỉnh mái dốc nền đào với R = 2H (là chiều cao ta luy đào, tính bằng mét).

8.6. Để định dạng nền đường phối hợp tốt với cảnh quan, ở đoạn nền đào sâu chuyển sang nền đắp nên thiết kế độ dốc ta luy đào thoải dần kể từ giữa đoạn ra đến chỗ bắt đầu chuyển sang nền đắp (ví dụ từ độ dốc 1: 2 ở giữa dần thành 1: 3 rồi 1: 5)

8.7. Yêu cầu về độ chặt và khả năng chịu tải của nền đất.

8.7.1. Độ chặt của 30cm phần nền đất trên cùng dưới đáy áo đường phải đạt K = 0,98 ÷ 1,0 (đầm nén tiêu chuẩn). Yêu cầu này phải được thực hiện đối với cả nền đắp, nền không đào không đắp và cả nền đào (nếu nền đất ở trạng thái tự nhiên không có độ chặt bằng độ chặt nói trên).

8.7.2. Toàn bộ phần đất của nền đắp nằm dưới 30cm nói trên phải được đầm nén đạt hệ số K - 0,95 (đầm nén tiêu chuẩn). Toàn bộ phần đất của nền đào nằm dưới 30cm nói trên cho đến hết phạm vi sâu 1,2m, kể từ bề mặt phần xe chạy phải đạt độ chặt K - 0,9 ÷ 0,95 (đầm nén tiêu chuẩn).

8.7.3. Nền đường đường cao tốc phải được thiết kế đảm bảo đạt tiêu chuẩn kết cấu mặt đường loại I ở phụ lục II 22 TCXD 221: 1993 Quy trình thiết kế áo đường mềm và tương ứng phải đạt được trị số mô đun đàn hồi tính toán từ 400daN/cm2.

8.8. Bề mặt ta luy đào, đắp nền đường đường cao tốc phải được gia cố bằng các biện pháp thích hợp với điều kiện địa chất và thủy văn tại chỗ nhằm không đến xảy ra các hiện tượng xói lở bề mặt do nước mưa, nước dòng chảy, nước ngầm, sóng... và không đến xảy ra hiện tượng phong hóa bề mặt khiến đất, đá lở xuống đường.

8.9. Không được đắp nền đắp bằng đất trên sườn dốc tự nhiên có độ dốc ngang từ 50% trở lên. Trường hợp này phải bố trí công trình chống đỡ nền đường (tường chắn, xếp đá) Nếu độ dốc ngang từ 20% đến 50% thì phải thiết kế bậc cấp trước khi đắp

8.10. Yêu cầu thiết kế đối với nền đường cao tốc đắp trên đất mềm yếu hoặc vùng

8.10.1. Phải có biện pháp bảo đảm trong quá trình đắp đất, sau kbi đắp đến cao độ thiết kế và đưa vào sử dụng nền đắp luôn luôn ổn định toàn khối.

8.10.2. Trước khi xây dựng kết cấu mặt đường hoàn chỉnh phải áp dụng các biện pháp độ lún của nền đắp đã đạt được tương ứng với mức độ cố kết của đất yếu là 90% hoặc và phần chưa lún hết theo dự báo chỉ còn lại dưới 2cm/năm.

Trong trường hợp các biện pháp tăng nhanh tốc độ cố kết quá tốn kém và trong trường hợp thời gian thi công hạn chế hoặc tiến độ xây dựng đòi hỏi gấp thì phía tư vấn thiết kế phải đưa ra phương án làm kết cấu mặt đường chưa hoàn chỉnh đến kịp phục  vụ  khai  thác  trong  điều kiện  nền  còn  tiếp  tục  lún  và  tiến hành  luận  chứng kính tế kĩ thuật (có xét đến việc đưa đường vào khai thác sớm cùng với các tổn thất về chi phí vận doanh, khai thác và tổn thất do kết cấu mặt đường phải làm lại sau khi nén lún hết) đến quyết định mức độ cố kết thích hợp phải đạt được trước khi thi công mặt đường (chưa hoàn chỉnh).

8.10.3. Kích thước nền đắp trên đất mềm yếu phải được thiết kế tương ứng với trị số dự phòng lún.

8.10.4. Đối với đoạn nền đắp trên đất mềm yếu ở đầu cầu, đến tránh những hư hại khó lường trước cho mố cầu (móng mố, tường cánh...) do ma sát âm giữa nền và mố phát sinh khi nền lún gây ra, về nguyên tắc phải thiết kế đến nền lún đạt 90% mức độ cố kết trước khi thi công các bộ phận của mố. Trong trường hợp không đảm bảo được yêu cầu này thì phải tính toán thiết kế móng mố và các bộ phận khác của mố với điều kiện có xét đến phụ tải do ma sát âm và lực đẩy sau mố do nền tiếp tục lún gây ra.

8.11. Hệ thống thu, thoát nước đường cao tốc phải bảo đảm thoát nhanh nước mặt khỏi mặt đường và không gây xói lở nền đường ở bất kì chỗ nào.

8.11.1. Trên các đoạn nền đào và nền đắp thấp có thể dùng các rãnh xây hẹp 0,50m có nắp, hoặc các rãnh hở sâu từ 0,4m đến0,5m, có bề rộng lớn từ 2m đến 2,5m, mái dốc, rãnh và đáy rãnh được gọt thoải và cong, được gia cố bằng cách trồng cỏ dầy.

8.11.2. Trên các đoạn đường cong có dốc ngang một mái phải thiết kế thu nước ở cạnh dải phân cách bằng rãnh có nắp hoặc ống ngầm và bố trí đường ống ngầm đến dẫn nước ra khỏi phạm vi nền đường; trong trường hợp dùng rãnh có nắp thì rãnh có thể được bố trí lấn ra dải an toàn và nắp phải đủ chịu được tải trọng xe cộ.

8.11.3. Nên bố trí rãnh dọc ngầm trong dải lề trồng cỏ trên đỉnh mái dốc nền đắp và trong phạm vi lân cận phía trên mái dốc nền đào đến chắn và thu nước mặt không cho do gây xói lở mái dốc. Cũng có thể đắp bờ chắn bằng bê tông nhựa ở mép của phần lề cứng (dải dừng xe khẩn cấp) đến biến phần lề cứng kiêm chức rãnh chắn và thu nước, không cho nước từ mặt phần xe chạy chảy trực tiếp xuống ta lưu ý, mà bắt nước chảy dọc đến các cửa dốc nước đến thoát ra khỏi phạm vi nền đường.

8.11.4. Các  loại  rãnh  đều  phải  gia  cố.  Đường  ống  ngầm  phải  đặt  trên  nền  chắc  chắn, không đến thấm nước gây lún sụt và phải được bọc lát kín ở trên.

8.11.5. Các chỗ dẫn nước thoát ra khỏi phạm vi nền đường, hoặc dẫn nước từ rãnh đỉnh, rãnh chắn xuống chân mái dốc đều phải bố trí bậc, dốc nước và gia cố hạ lưu.

8.11.6. Tần suất tính toán về thủy văn đối với các rãnh thoát nước là 4%, với cầu cống nhỏ là 1%

8.11.7. Phải có biện pháp xử lí những chỗ nước ngầm hoặc vết lộ nước ngầm có khả năng phá hoại sự ổn định toàn khối của nền đường.

8.12. Mặt đường của đường cao tốc phải được thiết kế với kết cấu áo đường bê tông nhựa hoặc bê tông xi măng toàn khối (không được dùng bê tông xi măng lắp ghép) và phải bảo đảm các yêu cầu về cường độ, tính bền vững, đặc biệt là yêu cầu về độ nhám và độ bắng phẳng. Để đạt được các yêu cầu này, việc thiết kế cấu tạo và tính toán cường độ phải tuân theo các nguyên tắc và phương pháp ở qúy trình thiết kế áo đường hiện hành, trong đó đối với mặt đường mềm nên nghiên cứu thiết kế lớp tạo nhám phù hợp với điều kiện khí hậu và điều kiện thi công thực tế, cũng nên sử dụng các vật liệu có chất liên kết vô cơ hoặc hữu cơ làm lớp móng trên cho kết cấu mặt đường bê tông nhựa. Phải sử dụng vật liệu đất, đá, cát, gia cố chất liên kết vô cơ làm móng cho kết cấu mặt đường bê tông xi măng.

8.13. Thiết kế phải bảo đảm hệ số bám theo phương pháp thử nghiệm hãm xe như sau

-  Lớn hơn hoặc bằng 0,5 đối với đường cao tốc cấp 100, 120;

-  Lớn hơn hoặc bằng 0,45 đối vòi đường cao tốc cấp 60, 80.

Chú thích: Phải bảo đảm mặt đường được tới nước thật ẩm trước khi thử nghiệm.

Đồng thời phải kiểm tra đối chứng độ nhám hình học theo 22 TCXD 65: 1984. Trường hợp thử nghiệm bằng các phương pháp khác thì phải được cơ quan có thẩm quyền quyết định.

Độ bằng phẳng đánh giá bằng thước dài 3,0m chỉ được phép có trị số khe hở lớn nhất là 5mm đối với mặt đường bê tông nhựa và 3mm đối với mặt đường bê tông xi măng.

8.14. Trong phạm vi mố cầu, kết cấu mặt đường đường cao tốc phải được đặt trên bản quá độ về độ cứng đến bảo đảm nối tiếp tốt giữa đường và cầu; đặc biệt là phải chú trọng việc lựa chọn cấu tạo khe nối thích hợp đến xe từ đường vào cầu được thật êm thuận.

9. Thiết kế và bố trí trạm thu phí trên đường cao tốc

9.1. Vị trí đặt trạm thu phí trước hết phụ thuộc vào phương thức tổ chức thu phí

- Nếu tổ chức thu phí theo "Hệ thống khép kín thì trạm thu phí phải được bố trí trên tất cả các đường nhánh ra, vào đường cao tốc và phí đường sẽ được thu theo chiều dài hành trình thực của xe đi trên đường cao tốc (vào lấy số, ra thu tiền).

- Nếu thu phí theo ''Hệ thống mở" thì trạm thu phí được chọn đặt ở một số vị trí ngay trên đường cao tốc; lực này phí đường được thu dựa vào một cự ly trung bình hợp lí cho tất cả các xe đi trên đường;

- Nếu theo phương thức "Thu khoán cả gói" thì trạm thu phí phải được bố trí ở các đầu của đường cao tốc.

Tư vấn thiết kế phải tùy tình hình thực tế quyết định lựa chọn phương thức tổ chức thu phí sau đó luận chứng lựa chọn vị trí đặt trạm thu phí, nhất là trường hợp thu theo hệ thống mở.

9.2. Trên mặt bằng của một trạm thu phí phải bố trí các công trình sau:

- Đảo phân làn xe và phân loại xe.

- Các chòi kiểm soát, chòi thu phí và chòi bán vé hoặc phát tích kê;

- Một vài chỗ đỗ xe ở lân cận đến bắt xe dừng cho cảnh sát giao thông kiểm soát

-  Khu nhà làm việc (các bộ phận quản lí, kế toán, két bạc, lưu giữ số liệu, kiểm tra giao thông, hệ thống điện và thông tin liên lạc).

9.3. Tuyến đường chỗ đặt trạm thu phí

9.3.1. Trường hợp trạm thu phí đặt trên đường cao tốc thì tuyến đường tại đó có yêu cầu giống như với các đoạn khác của đường cao tốc; trường hợp đặt trên đường nhánh thì bán kính đường vòng nằm tại đó không được nhỏ hơn 200m.

9.3.2. Độ dốc dọc trong phạm vi đặt trạm thu phí không được quá từ 1,5% đến 2,0%

9.3.3. Độ dốc ngang trong phạm vi trạm thu phí là 2%.

9.4. Số làn xe ở trạm thu phí cũng được xác định theo công thức ở điều 4.5.1;trong đó Nk xác định như ở điều 4.5.2 nhưng với năm tính toán chỉ lấy bằng 10 năm, còn Ntk   được xác định như sau:

- Đối với trạm thu phí đặt trên đường nhánh xe vào chỉ lấy số, không thu tiền: từ 500 xe/giờ.làn đến 60 xe/giờ.làn;

- Đối với các trạm thu phí đặt trên đường nhánh xe ra có thu tiền: từ 300 xe/ giờ làn đến 350 xe/giờ.làn;

- Đối  với  các  trạm  thu  phí  đặt  trên  đường  cao  tốc:  từ  450  xe/giờ  làn  đến  500 xe/giờ.làn.

Phải dựa vào dự báo thành phần dòng xe đến tính toán xác định số làn xe cần thiết cho mỗi loại xe có dự kiến thu phí giống nhau. Ngoài ra, nên bố trí thêm ở ngoài cùng phía phải mỗi bên một làn dành cho các xe quá khổ.

Số làn xe ở trạm thu phí nên lớn gấp rưỡi đến gấp đôi số làn xe trên đường.

9.5. Bề rộng một làn xe qua cửa thu phí từ 3,0 đến 3,2m. Bề rộng làn xe quá khổ từ 3,5m đến 4,0m

9.6. Giới hạn tĩnh không trong phạm vi một làn xe thu phí được quy định như ở hình 6.

9.7. Cấu tạo đảo phân làn ở trạm thu phí

Bề rộng đảo từ l,50m đến 2,20m (tùy cách th phí); mặt đảo cao hơn phần xe chạy 0,25m (hình 6); chiều dài đảo dọc theo đường từ 25m đến30m nếu trạm  thu  phí  đặt  trên  đường  nhánh  và  từ  30m  đến

45m  nếu  đặt  trên  đường  cao  tốc.  Trên  đảo,  bên ngoài giới hạn tĩnh không ở hình 6 được bố trí các chòi thu phí. Trên mặt bằng, hai đầu đảo thu phí được thu hẹp hình thuyền một đoạn cách đầu đảo từ 1/5 đến l/6 chiều dài đảo với đầu gọt tròn được nâng cao cao độ và có vạch kế báo hiệu.

Mái che các chòi thu phí rộng về mỗi phía khoảng từ 5m đến 6m kể từ trung tâm chòi thu phí và phải đặt trên chiều cao giới hạn tĩnh không ở hình 6.

9.8. Tổ hợp mặt cắt ngang tại trung tâm trạm thu phí (trung tâm này là chỉnh giữa đảo thu phí theo chiều dọc tuyến).

Tổ hợp này gồm các làn xe thu phí (với số làn xác định nh ở điều 9.4), các đảo phân làm và tiếp với phía phải của làn xe quá khổ là phần lề bình thường (lề cứng và làn qúa khổ không bố trí đảo). Tổng bề rộng nền đường ở trung tâm trạm thu phí xác định được (Btr) là tổng bề rộng của các bộ phận đã nói ở trên.

9.9. Chuyển tiếp bề rộng nền đường ớ ngoài phạm vi trạm thu phí vào trung tâm trạm thu phí.

9.9.1. Bề rộng Btr  xác định được theo điều 9.8 phải giữ nguyên không đổi trong phạm vi chiều dài đảo phân làn và kể từ mỗi đầu đảo phân làn ra mỗi phía tối thiểu từ 20m đến 25m (nếu trạm đặt trên đường cao tốc) và từ 10m đến 15m (nếu trạm đặt trên đường nhánh ra, vào đường cao tốc).

9.9.2. Hết phạm vi giữ nguyên bề rộng Btr  nói trên, bề rộng nền đường được thu hẹp dần trở lại bề rộng nền đường ở ngoài phạm vi trạm thu phí với suất giảm bề rộng 1/3 (cứ 3m dài giảm bề rộng lm) đối xứng với tim nền đường. Tại chỗ bắt đầu giảm bề rộng phải bố trí đường cong nối mép lề với bán kính từ 5m đến 15m.

9.10. Trong phạm vi xác định ở điều 9.9.l và 9.9.2 nên xét đến việc làm mặt đường bê tông xi măng hoặc ít nhất là phải thiết kế kết cấu mặt đường bê tông nhựa có lớp móng trên bằng vật liệu gia cố chất liên kết vô cơ.

9.11. Phía trước mỗi làn thu phí phải bố trí rảo chắn đến chắn dòng xe khi cần thiết (trữ làn xe quá khổ). Xung quanh chòi thu phí phải bố trí lan can phòng hộ. Buồng chòi thu phí phải bố trí đủ các trang thiết bị cho nhân viên thu phí làm việc, phải nối với hệ thống thông tin và hệ thống các trang thiết bị phục vụ việc thu phí của trạm. Đối với trạm thu phí có nhiều cửa và lưu lượng xe đi qua đặc biệt lớn thì phải bố trí đường hào ngầm dưới đất chuyên dùng cho các nhân viên thu phí lên, xuống chòi thu phí.

10. An toàn phòng hộ, bảo đảm tiện nghi và bảo vệ môi trường trên đường cao tốc

10.1. Bố trí phòng hộ, bảo đảm an toàn giao thông phải theo các quy định sau:

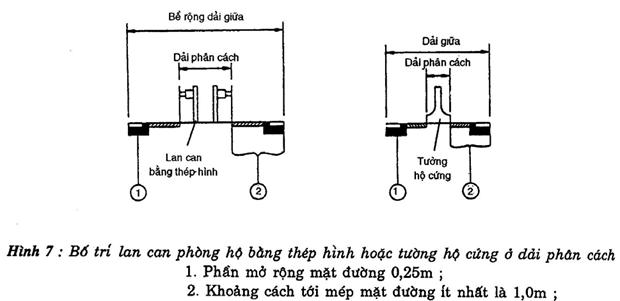

10.1.1. Trên dải phân cách phải bố trí hai dẫy lan can phòng hộ (lan can bằng thép hình hoặc kiểu cột căng dây cáp) quay lưng vào nhau (hình 7) hoặc một dẫy lan can đôi bằng thép hình trong các trường hợp sau:

- Khi bề rộng dải phân cách nhỏ hơn 4,50m;

- Khi bề rộng dải phân cách từ 4,5m đến 6,0m nhưng lưu lượng xe dự kiến sau 5 năm (kể từ khi đưa đường vào khai thác) đạt tới 4.000 xe/ngày đêm/làn;

- Tại các đoạn đường cong có bán kính nhỏ hơn bán kính nhỏ nhất thông thường trong suốt chiều dài đường cong;.ở phía phải và suốt phạm vi từ đầu này đến đầu kia của chân cột poóc-tích giá tín hiệu hay chân mố trụ công trình vượt qua đường.

10.1.2. Trên dải phân cách có lớp phủ rộng từ 0,5m đến 0,75m (bảng l) phải và chỉ có thể

bố trí tường hộ cứng bằng bê tống (hình 7), tường phải được đặt chìm chân khay hoặc có lắp chốt thép (20 đến cắm chân vào tầng phủ.

Bề rộng dải giữa

10.1.3. Trên dải lề trồng cỏ phải bố trí một dẫy lan can phòng hộ bằng thép hình hoặc lan can phòng hộ kiểu cột căng dây cáp trong các trường hợp sau:

- Trên suốt chiều dài đường cong có bán kính nhỏ hơn bán kính nhỏ nhất thông thường, trừ trường hợp các đường cong này nầm trên đoạn đảo, đắp thấp với mái dốc thoải và có bố trí rãnh biên là loại có nắp đậy;

- Khi nền đắp cao trên 4.0m:

- Khi nền đắp cao trên 1,0 m nhưng không có mái dốc mà thay thế bằng tường chắn hoặc mố cầu;

- Trong phạm vi có đặt chân cột khung tín hiệu hoặc công trình mố trụ cầu qua đường.

10.1.4. Phải bố trí các tường hộ cứng (bê tông) trên suốt chiều dài các đoạn đắp cao hoặc có chênh lệch cao độ với phía dưới từ 5,0 trở lên.

10.1.5. Trong các  trường hợp  từ điều 10.1.1  đến điều  10.1.4  mặt biên của lan can hoặc tường hộ phải ngăn cách mép mặt đường ít nhất là 1,0m, cách mặt trụ hoặc chân cột khung tín hiệu ít nhất là 1,0m; cách mép đường tối thiểu là 0,30m; chiều cao của chúng từ 0,75 đến 0,85m.

Thép làm lan can phải dầy ít nhất là 4mm và phải được mạ, có tiết diện uốn hình bánh  răng  (2  răng)  có  chiều  cao  tiết  diện  từ  300mm  đến  350mm.  Lan  can  thép hình được cố định vào cột đỡ thông qua các khối đệm. Cột đỡ bằng thép hình ống có đường kính từ 110 đến 120mm hoặc thép chữ U từ 100 đến 125mm và được chôn sâu vào nền đất từ 70mm đến 120mm. Các đoạn đầu dẫy bằng cách hạ thấp dần  đoạn  đầu  dẫy  này  đến  sát  mặt  đất  trong  một  phạm  vi  dài  12m.  Phải  bố  trí khoảng cách giữa các cột đỡ lan can từ 2m đến 4m (ở các đoạn đường vòng chọn cự li nhỏ).

10.1.6. Phải bố trí hàng rào lưới thép (hoặc các vật liệu khác) kiên cố vững chắc, chiều cao tối thiểu là 1,50m tại các đoạn có thể có người, gia súc hoặc thú rừng bất ngờ qua đường. Hàng rào này được đặt ở mép phạm vi đất dành cho đường cao tốc.

10.2. Thiết kế dẫn hướng

Ngoài việc vạch kế sát mép mặt đường một vệt dẫn hướng nói ở điều 5.3.2 phải bố trí thêm các cọc tiêu (đến đảm bảo dẫn hướng về ban đêm và khi trời mưa lực vệt sơn dẫn hướng bằng sơn kế khó nhìn), kết hợp với việc bố trí lan can phòng hộ và trồng cây.

10.2.1. Cọc tiêu có thể dùng loại bằng bê tông tiết diện ê líp, tròn, vuông... có đường kính hoặc cạnh từ 12cm đến 15cm được bố trí hai bên lề đường cách vai đường từ 25cm đến 30cm, cao trên vai đường 1,00m đến 1,05m với phần chôn dưới đất từ 35cm đến 40cm.

Cọc tiêu phải bố trí toàn tuyến trừ các đoạn bố trí lan can phòng hộ nói ở điểm

10.1. Khoảng cách các cọc tiêu:

- 50m trên các  đoạn đường thẳng và  đoạn đường vòng có bán kính R lớn hơn hoặc bằng 500m,

- 15m trên các đoạn đường vòng có bán kính 140m đến 200m (nhưng trên một đường vòng ít nhất mỗi bên phải có 5 cọc tiêu).

Tại các đoạn có lan can phòng hộ, cọc tiêu có thể kết hợp với cột đỡ: dùng một đường cao bằng chiều cao cọc tiêu (nhô cao hơn lan can), hoặc nối thêm một đoạn cọc tiêu (bằng đai vòng) lên trên đỉnh cột đỡ.

Trong mọi trường hợp đều phải dùng cọc tiêu có sơn phản quang (thường sơn vàng một vệt rộng 4cm, cao18cm ở thân cọc trên mặt hướng về phía xe chạy trên nên vạch kế theo Điều lệ báo hiệu đường bộ" hiện hành; vị trí vệt sơn phản quang cách đỉnh cọc từ 30cm đến 35cm).

10.2.2. Trồng cây dẫn hướng: Trồng các cây cao thân thẳng rễ ăn thẳng và sâu ở dải cách hoặc  ở  phạm  vi  3,0m  nói  ở  điều  5.11.l  đến  lái  xe  có  thể  nhận  biết  được  hướng đường từ xa (phải có thiết kế chi tiết và kiểm tra bằng cách dựng ảnh phối cảnh.

10.3. Báo hiệu giao thông trên đường cao tốc

10.3.1. Việc thiết kế báo hiệu giao thông trên đường cao tốc phải đạt được các yêu cầu sau:

- Góp phần thực hiện quy định về loại phương tiện cho đi lại (điều 4.l) và các quy tắc tổ chức giao thông (điều 4.2) trên đường cao tốc;

- Cung cấp đầy đủ cho người sử dụng đường các thông tin về mạng lưới đường liên  quan,  về  hành  trình  (cây  số,  khoảng cách...),  về  các  hướng  đi  ở  các  cho giao nhau, về dự phòng tai nạn, về hệ thống phục vụ dọc tuyến.

Để thực hiện các yêu cầu trên một cách đầy đủ, phải lặp lại các thông tin cần thiết bằng cách kết hợp giữa biển báo (cả loại đặt trên cột và đặt trên poóc tích cao vượt ngang đường) với các vạch kế, ký hiệu và các chữ viết ngang trên mặt đường, việc kết hợp này phải lưu ôn thống nhất, không được mâu thuẫn nhau.

10.3.2. Vị trí đặt, cấu tạo (loại vật liệu, kích thước, cỡ chữ, mầu sắc...) của các loại biển báo, vạch kế (vạch nằm ngang, vạch đứng, chữ viết, kí hiệu) trước mắt phải tuân theo  đúng  các  quy  định  trong  "Điều  lệ  báo  hiệu  đường  bộ"  tương  ứng  với  loại

“Đường có nhiều làn xe hoặc xe chạy với tốc độ cao".

10.3.3. Trong bất cứ trường hợp nào cũng không được đến loại công trình báo hiệu nói trên lấn ra các dải an toàn của mặt đường kể cả với không gian theo chiều đứng trường hợp biển báo treo hoặc đặt trên khung tín hiệu ngang qua đường thì phải bảo đảm tĩnh không chiều đứng như ở điều 4.7. l

10.3.4. Các biển báo trên đường cao tốc đều phải dùng loại có gun kính phản chiếu hoặc loại làm bằng vật liệu phản quang.

10.3.5. Đối với các chỗ giao khác mức liên thông thì phải đặt biển báo báo cho lái xe biết trước 10 giây (trên biển có ghi các hướng đi theo sơ đồ nứt giao).

10.4. Chống lóa mắt do pha đèn của xe chạy ngược chiều về ban đêm

10.4.1. Trên đườngcao tốc có dải phân cách đủ rộng (có dự trữ đất) đến khoảng cách giữa hai  quỹ  đạo  của  các  xe  ngược  chiều  vượt  quá  12m  thì  không  cần  có  biện  pháp chống loá mắt.

10.4.2. Giải  pháp chống lóa mắt  do đèn pha  của  xe chạy ngược chiều về ban đêm phải đựợc thiết kế bố trí trên dải phân cách của đường cao tốc, hoặc bằng cách trồng các cây bụi, hoặc bằng cách đặt các tấm chắn ánh sáng đèn có chiều cao 1,50m.

Nếu trồng cây bụi thì phải chọn loại cây có lá xanh bốn mùa; mỗi bụi cây rộng từ 04m đến 0,6m và khoảng cách giủa các bụi từ 2,6m đến 3,0m.

10.5. Chiếu sáng đường cao tốc.

10.5.1. Bố trí chiều sáng trên đường ôtô cao tốc phải thực hiện ở các khu vực sau:

- Tại khu vực có trạm thu phí đường;

- Trong hầm.

- Ngoài ra cũng nên bố trí tại các đoạn sau:

- Trong phạm vi các chỗ giao nhau liên thông trên đường cao tốc;

- ở các đoạn ra khỏi đường cao tốc gặp một đoạn đường có chiếu sáng được nói với  đường  cao  tốc,  hoặc  đoạn  qua  sát  một  vùng  có  chiếu  sáng  (khu  công nghiệp, sân bay...).

- ở bên phải các trạm phục vụ kĩ thuật;

- ở các biển báo chỉ dẫn quan trọng (khi không có điều kiện sử dụng các biển báo hộp có đèn tự chiều sáng).

10.5.2. Độ chiếu sáng yêu cầu được thể hiện bầng độ rọi trung bình phải đạt được trên mặt đường đường cao tốc từ 1cd/m2  đến 2cd/m2 (canđêla/m2).

Mức độ chiều sáng đồng đều trên phần xe chạy được thể hiện bằng tỉ số độ rọi ở nơi tối nhất và nơi sáng nhất không được quá 1: 1,3 theo hướng dọc tuyến và 1: 2,5 theo chiều ngang phần xe chạy.

10.5.3. Việc chuyển từ đoạn được chiếu sáng sang đoạn không được chiếu sáng phải thực hiện dần dần bằng cách giảm độ rọi trung bình từ 2cd/m2  xuống 0cd/m2  trong một phạm vi tối thiểu là 250m. Nếu các đoạn có yêu cầu chiếu sáng cách nhau dưới 250m thì nên bố trí chiếu sáng liên tục cả đoạn nằm giữa chúng.

10.5.4. Đèn chiếu sáng được đặt trên các cột, trụ cao từ 12m đến 15m bố trí thành hàng ở dải phân cách hoặc trên lề đường cao tốc hoặc vừa ở dải phân cách, vừa ở lề (thẳng hàng ngang hoặc so le). Khoảng cách giữa các cột, trụ phải được xác định thông qua tính toán đến bảo đảm đúng các yêu cầu ở điều 10.5.2 và điều 10.5.3.

10.6. Các cơ sở phục vụ trên đường cao tốc

10.6.1. Dọc đường cao tốc nên bố trí và xây dựng các cơ sở phục vụ dưới đây cho mọi đối tượng sử dụng đường:

- Cứ  khoảng  từ  15km  đến25km  bố  trí  một  chỗ  dừng  xe  dọc  tuyến  nằm  ngoài phạm vi nền tại đây người đi đường có thể dừng xe nghỉ ngơi, ngắm cảnh và tự nhiên  bảo bảo  dưỡng  xe;  vị  trí có  thể  được  chọn  đường  từ  vài  chục  mét  đến hàng trăm mét;

- Cứ  khoảng  từ  50km  dến  60km  nên  bố  trí  một  trạm  phục  vụ  kĩ  thuật  thông thường (có khả năng cấp xăng, dầu, sửa chữa nhỏ và dừng xe, có nhà nghỉ, nhà vệ sinh, cửa hàng ăn);

- Cứ khoảng từ 120km đến 200km nên bố trí một trạm phục vụ lớn (có khả năng sửa  chữa  phương  tiện,  cấp  xăng,  dầu,  ngoài  ra  còn  có  thể  tiếp  đón  người  đi đường  với  nhà  ăn,  khách  sạn,  văn  phòng  chỉ  dẫn  du  lịch,  chỉ  dẫn  trung chuyển...), có xét phù hợp với đối tượng khách chiếm đa số và còn phải có chỗ đỗ xe lâu (số chỗ đỗ xe thường tính l/3 số chỗ nghỉ tại khách sạn).

10.6.2. Nên kết hợp với các trấn dọc tuyến đến bố trí các cơ sở phục vụ nói trên.

Đường vào và ra các trạm dừng xe hoặc trạm phục vụ nhất thiết phải có bố trí các làn giảm và tăng tốc với các yếu tố được xác định như ở điều 7.15.

10.6.3. Các chỗ dừng xe nghỉ dọc tuyến nên được bố trí ớ những nơi có phong cảnh đẹp với các quy mô khác nhau:

- Loại dừng chốc lát: cho phép dừng từ 1 xe đến 3 xe, có thể bố trí một lều nghỉ có bản đồ chỉ dẫn du lịch...;

- Loại dừng lâu: dừng được nhiều xe và có thể có quán giải khát, có trạm điện thoại

10.6.4. Các trạm phục vụ phải được bố trí ở những chỗ ra, vào thuận tiện, không che khuất tầm nhìn của các đoạn dốc hoặc đường vòng và xa các chỗ giao nhau; lối ra vào phải rộng trên 6m và khống chế tốc độ dưới 40km/h.

Nên bố trí các trạm này (đặc biệt là trạm cung cấp xăng, dầu) đều, đối xứng (gần như đối diện, nếu lệch vẫn có thể trông thấy nhau) và có khả năng cung cấp, phục vụ như nhau. Đối với nhà ăn, khách sạn có thể bố trí cả về một phía đường nhưng lực này phải làm cầu vượt hoặc hầm chui đường cao tốc cho hành khách, còn bãi đỗ xe vẫn phải bố trí ở cả hai bên đường.

Quy mô của các trạm này phải được dự tính trên cơ sở lưu lượng, thành phần dòng xe, số người đi xe cho mỗi loại dịch vụ tại trạm.

10.6.5. Các trạm điện thoại dự phòng nên được bố trí dọc đường cao tốc với khoảng cách từ 2km đến5km và tại hai đầu các công trình lớn (cầu lớn, hầm). Trạm được đặt ở phần lề trồng cỏ, đằng sau các lan can hoặc tường phòng hộ và phải đặt từng cặp đối nhau ở cả hai bên lề phía phải theo hai chiều xe chạy. Cấm bố rí một trạm điện thoại duy nhất trong phạm vi dải phân cách.

10.7. Các nội dung khi thiết kế cần phải đề cập đến việc bảo vệ môi trường hai bên đường cao tốc gồm có:

Các biện pháp bảo vệ nông, lâm nghiệp và nguồn nước;

- Cải thiện cảnh quan;

- Chống ồn, chống bụi và chất thải do hoạt động giao thông gây ra;

- Biện pháp giải quyết việc đi lại của dân cư sống hai bên đường cao tốc hàng ngày phải cắt qua đường cao tốc.

10.7.1. Để bảo vệ nông, lâm nghiệp và nguồn nước cần các biện pháp khôi những phục những nơi lấy đất thùng đấu làm đất trồng trọt; xem xét ảnh hưởng của các cơ sở phục vụ xây dựng và khai thác đường đến các nguồn nước lân cận; các biện pháp hạn chế chặt cây cối quanh tuyến và các biện pháp chống xói mòn đất. Đối với cầu lớn  cần  so  sánh  phân  tíchphương  án  làm  cầu  dẫn  thay  cho  nền  đắp  cao  đến  đỡ chiếm đất canh tác.

10.7.2. Về các biện pháp bảo vệ và cải thiện cảnh quan cần tân thủ các quy định ở điều 6.14.1.

10.7.3. Để cải thiện tình trạng gây ô nhiễm môi trường do bụi và khí thải cần chú trọng các biện pháp sau:

- Giải pháp chính là phải thiết kế bảo đảm đường cao tốc không bị  ùn tắc  (xe càng chạy chậm, càng thay đổi tốc độ, càng đứng yên nổ máy thì bụi và thải phát sinh càng lớn); muốn vậy phải chú trọng kiểm toán năng lực thông hành (điều 4.6); chú trọng việc xem xét thiết kế lăn xe phụ leo dốc gần vùng dân cư và chú trọng các biện pháp tổ chức giao thông;

- Tại các chỗ đường nhánh vào đường cao tốc nên bố trí đoạn đường rửa xe hoặc các đoạn đường chuyển tiếp dài tối thiểu là 30m với mặt đường cấp cao ít bụi để hạn chế các xe bẩn đi vào đường cao tốc.

10.7.4. Độ ồn cho phép đối với khu vực dân cư hai bên đường cao tốc từ 45dB/A đến 55 dB/A (thang A: tức là trị số độ ồn lớn nhất đo được ở phía ngoài tường nhà hướng ra phía đường 2,0m).

Tại mép nền đường độ ồn do xe chạy gây ra được xác định theo công thức:

L0  = 24 + 20 log N (1)

Trong đó:

L0  là độ ồn, tính bằng đềxiben;

N  là lưu lượng xe trong một giờ, tính bằng xe/h.

Độ  ồn Ln  ở  cách xa  nguồn  gây  tiếng động (lấy là tim đường cao  tốc)  một  cự  li ngang

Rn  tính bằng mét, được xác định theo công thức:

Trong đó:

L0    là độ ồn ở mép nền đường, tính bằng đềxiben;

R0   là khoảng cách từ tim đường cao tốc đến mép nền đường, tính bằng mét.

Kết hợp công thức (1) và (2) có thể dự báo được độ ồn đối với khu dân cư cách đường Rn  tính bằng mét.

10.7.5. Nếu khu nhà có khoảng cách đến đường quá gần không bảo đảm độ ồn cho phép nói ở điều 10.7.4 thì khi cần thiết có thể áp dụng các biện pháp chống ồn sau:

- Làm các tường chắn âm cao từ 3m đến 3,5m đặt ở sát mép nền đường đường cao tốc (mở rộng nền); tường bằng tấm xi măng cách âm hoặc bản bê tông cốt thép lắp ghép;

- ụ đất chắn với bề rộng đỉnh ụ khoảng 2,0m, cao đủ đến tạo nên vùng cản âm (từ tim phần xe cháy nối với mép trong của đỉnh ụ);

- Trồng các rặng cây ở ngoài phạm vi sử dụng đường.

10.7.6. Biện pháp chủ yểu đến đảm bảo việc đi lại của dân cư hai bên đường cao tốc là ngay từ giai đoạn nghiên cứu khả thi phải đề xuất các phương án hệ thống đường gom, cầu vượt cầu chui sao cho vừa thuận tiện vừa ít tốn kém nhất. Ngoài ra ngay trong dự án, người thiết kế phải đặc biệt chú trọng nêu rõ các biện pháp quy hoạch, quản  lí  việc  xây  cất  nhà  cửa  và  hình  thành,  phát  triển  các  khu  dân  cư  hai  bên đường  cao tốc.

10.7.7. Vị trí tuyến và các tiêu chuẩn kĩ thuật của các đường gom phải được xác định tùy thuộc yêu cầu đi lại thực tế trước mắt và tương lai từ 5 đến 10 năm (loại phương tiện, lưu lượng...) với mục tiêu phục vụ dân sinh là chủ yếu; không nhất thiết phải thiết kế đường gom theo một cấp hạng nào (kể cả bề rộng cầu vượt trên đường cao ốc); riêng bề rộng đường dân sinh chui dưới đường cao tốc ít nhất phải bảo đảm bề rộng một làn xe ô tô 3,5m. (Xem điều 7.10.1).

Để bảo đảm chức năng của đường cao tốc, tuyến đường gom phải được cách li hẳn với đường cao tốc (nếu đi trong phạm vi dải đất dành cho đường cao tốc nói ở điều

5.11 thì bắt buộc phải có rào chắn theo quy định ở điều 10.1.6).

10.8. Việc  bố  trí,  xây  dựng  các  cơ  sở  phục  vụ  bảo  dưỡng,  sửa  chữa  đường  cao  tốc  dọc tuyến cũng được đưa vào dự án thiết kế đường cao tốc giống như đối với các tuyến đường bộ khác và phải tuân thủ đúng các quy định của cục đường bộ Việt Nam.
