Tiêu chuẩn Việt Nam TCVN 5926-1:2007 (IEC 60269-1 : 2005) về cầu chảy hạ áp - Phần 1: Yêu cầu chung

TIÊU CHUẨN QUỐC GIA

TCVN 5926-1 : 2007

CẦU CHẢY HẠ ÁP – PHẦN 1: YÊU CẦU CHUNG

Low-voltage fuses - Part 1: General requirements

Lời nói đầu

TCVN 5926-1 : 2007 thay thế cho TCVN 5926 -1995 (IEC 269-1);

TCVN 5926-1 : 2007 hoàn toàn tương đương với tiêu chuẩn IEC 60269-1 : 2005 (IEC 60269-1:1998 with amendment 1: 2005);

TCVN 5926-1 : 2007 do Ban kỹ thuật tiêu chuẩn TCVN/TC/E1

Máy điện và khí cụ điện biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lưng đề nghị, Bộ Khoa học và Công nghệ công bố.



CẦU CHẢY HẠ ÁP –PHẦN 1: YÊU CẦU CHUNG

Low-voltage fuses - Part 1: General requirements

1. Quy định chung

1.1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho cầu chảy có lắp dây chảy hạn chế dòng đin được bọc kín, có khả năng ct danh định không nhỏ hơn 6 kA, được thiết kế để bảo vệ mạch điện xoay chiều tần số công nghiệp, có đin áp danh nghĩa không vượt quá 1 000 V hoặc mạch điện một chiều có đin áp danh nghĩa không vượt quá 1 500 V.

Các phần tiếp theo của bộ tiêu chuẩn này đề cập đến các yêu cầu bổ sung đối với các cầu chảy được thiết kế để sử dụng hoặc ứng dụng trong các điều kiện cụ thể.

Dây chảy được thiết kế là bộ phận của tổ hợp đóng cắt - cầu chảy theo IEC 60947-3 cũng cần tuân thủ các yêu cầui đây.

CHÚ THÍCH 1: Đối với dây chảy "a", nội dung chi tiết về tính năng (xem 2.2.4) trong mạch điện một chiều cần có thỏa thuận giữa người sử dụng và nhà chế tạo.

CHÚ THlCH 2: Việc sửa đổi và bổ sung các yêu cầu của tiêu chuẩn này đối với các loại cầu chảy nhất định dùng trong các ứng dụng đặc biệt - ví dụ như cầu chảy dùng cho máy cán hoặc cho các mạch tần số cao - nếu cần, sẽ đưc đề cập trong các tiêu chuẩn riêng.

CHÚ THÍCH 3: Tiêu chuẩn này không áp dụng cho cầu chảy cỡ nhỏ đề cập trong IEC 60127.

Mục đích của tiêu chuẩn này nhằm thiết lập các đặc tính của cầu chảy hoặc các bộ phận của cầu chảy (như đế, ống cầu chảy, dây chảy) theo cách mà cầu chảy có thể được thay thế bằng cầu chảy hoặc các bộ phận của cầu chảy khác có cùng đặc tính với điều kiện là chúng có khả năng lắp lẫn về mặt kích thước. Với mục đích đó, tiêu chuẩn này đặc biệt quan tâm đến:

- các đc tính sau đây của cầu chảy:

a) các giá trị danh định;

b) cách điện;

c) đ tăng nhiệt trong làm việc bình thường;

d) tiêu tán và tiếp nhận công suất;

e) đặc tính thời gian-dòng điện;

f) khả năng cắt;

g) đặc tính dòng điện cắt và đặc tính l2t.

- thử nghiệm điển hình để kiểm tra các đặc tính của cầu chảy;

- ghi nhãn cầu chảy.

1.2. Tài liệu viện dẫn

Các tài liệu viện dẫn dưi đây rất cần thiết để áp dụng tiêu chuẩn này. Đối với các tài liệu ghi năm ban hành thì áp dụng các bản đưc nêu. Đối với các tài liệu không ghi năm ban hành thì áp dụng xuất bản mới nhất (kể cả các sửa đổi).

IEC 60038 : 1983, IEC Standard voltages (Điện áp tiêu chuẩn IEC)

IEC 60050(441) : 1984, International Electrotechnical Vocabulary (IEV) - Chapter 441: Switchgear, controlgear and fuses (Từ vựng kỹ thuật điện quốc tế (IEV) - Chương 441: Thiết bị đóng cắt, điều khiển và cầu chảy)

IEC 60127, Cartridge fuse-links for miniature fuses (ống dây chảy dùng cho cầu chảy cỡ nhỏ)

IEC 60269-2 : 1986, Low-voltage fuses - Part 2: Supplementary requirements for fuses for use by authorized persons (fuses mainly for industrial application) (Cầu chảy hạ áp - Phần 2: Yêu cầu bổ sung đối với cầu chảy do người được uỷ quyền sử dụng (cầu chảy chủ yếu dùng trong công nghiệp))

IEC 60364-3 : 1993, Electrical installations of buildings - Part 3: Assessment of general characteristics (Hệ thống lắp đt điện của các tòa nhà – Phần 3: Đánh giá các đặc tính chung)

IEC 60364-5-52 : 2001, Electrical installations of buildings - Part 5-52: Selection and erection of electrical equipment - Wiring systems (Hệ thống lắp đt điện của các tòa nhà - Phần 5-52: Lựa chọn và lắp đặt thiết bị điện - Hệ thống đi dây)

IEC 60417 : 1973, Graphical symbols for use on equipment - Index, survey and compilation of the single sheets (Ký hiệu bằng hình vẽ trên thiết bị - Chỉ mục, khảo sát và biên soạn tờ rời)

IEC 60529 : 1989, Degrees of protection provided by enclosures (Code IP) (Cấp bảo vệ bằng vỏ ngoài (Mã IP))

IEC 60584-1 ; 1995, Thermocouples - Part 1: Reference tables (Nhiệt ngẫu - Phần 1: Bảng tham chiếu)

lEC 60617 (tất cả các phần) [DB]1 Graphical symbols for diagrams (Ký hiệu bằng hình vẽ trên sơ đ điện)

IEC 60664-1 : 2002, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Phối hợp cách điện dùng cho thiết bị trong hệ thống điện hạ áp - Phần 1: Nguyên tắc, yêu cầu và thử nghiệm)

IEC 60695-2-1/0 :1994, Fire hazard testing - Part 2: Test methods - Section 1/sheet 0: Glow-wire test methods - General (Thử nghiệm nguy hiểm cháy - Phần 2: Phương pháp thử nghiệm - Mục 1/tờ 0; Phương pháp thử nghiệm sợi dây nóng đ - Qui định chung)

IEC 60695-2-1/1 : 1994, Fire hazard testing - Part 2: Test methods - Section 1/sheet 1: Glow-wire end- product test and guidance (Thử nghiệm nguy hiểm cháy – Phần 2: Phương pháp thử nghiệm - Mục 1/tờ 1: Thử nghiệm thành phẩm sợi dây nóng đ và hướng dẫn)

IEC 60695-2-1/2 : 1994, Fire hazard testing - Part 2: Test methods - Section 1/sheet 2: Glow-wire flammability test on materials (Thử nghiệm nguy hiểm cháy - Phần 2: Phương pháp thử nghiệm - Mục 1/tờ 2: Thử nghiệm khả năng cháy bằng sợi dây nóng đỏ trên vật liệu)

IEC 60695-2-1/3 : 1994, Fire hazard testing - Part 2: Test methods - Section 1/sheet 3: Glow-wire ignitability test on materials (Thử nghiệm rủi ro cháy - Phần 2: Phương pháp thử nghiệm - Mục 1/tờ 3: Thử nghiệm khả năng bắt lửa bằng sợi dây nóng đỏ trên vật liệu)

IEC 60947-3 : 1998, Low-voltage switchgear and controlgear - Part 3: Switches, disconnectors, switch- disconnectors and fuse-combination units (Thiết bị đóng ct và điều khiển hạ áp – Phần 3: Thiết bị đóng cắt, dao cách ly và khối tổ hợp cầu chảy)

ISO 3 :1973, Preferred numbers - Series of preferred numbers (Số ưu tiên - Dãy số ưu tiên)

ISO 478 : 1974, Paper - Untrimmed stock sizes for the ISO-A series - ISO primary range (Giấy - Cỡ gốc không xén đối với dãy ISO-A - Dãy ISO chính)

ISO 593 : 1974, Paper - Untrimmed stock size for the ISO-A series - ISO supplementary range (Giấy - Cỡ gốc không xén đối với dãy ISO-A - Dãy ISO bổ sung)

ISO 4046 : 1978, Paper, board, pulp and related terms - Vocabulary - Bilingual edition (Giấy, bìa, bột giấy và các thuật ngữ liên quan - Từ vựng)

2. Thuật ngữ và định nghĩa

CHÚ THÍCH: Đối với các định nghĩa chung liên quan đến cầu chảy, xem thêm IEC 60050-441.

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa sau:

2.1. Cầu chảy và các bộ phận hợp thành

2.1.1.

Cầu chảy (fuse)

thiết bị mà do nóng chảy một hoặc nhiều bộ phận hợp thành được thiết kế đặc biệt để làm hở mạch điện có lắp thiết bị này, nhờ đó ngt đòng đin khi vượt quá giá trị cho trước trong thời gian thích hợp. Cầu chảy bao gồm toàn bộ các bộ phận tạo thành thiết bị hoàn chỉnh [IEV 441-18-01]

2.1.2.

giá đỡ cầu chảy (fuse-holder)

tổ hợp của đế cầu chảy vớt ống cầu chảy

CHÚ THÍCH: Trang tiêu chuẩn này, khi sử dụng thuật ngữ "giá đỡ cầu chảy", thuật ngữ này bao gồm cả đế cầu chảy và/ hoặc ống cầu chảy, nếu không nhất thiết phải phân biệt rõ ràng.

(IEV 441-18-14]

2.1.2.1.

đế cầu chảy (fuse-base)

bộ phận cố định của cầu chảy có các cực tiếp xúc và các đầu nối [IEV441-18-02]

CHÚ THÍCH: Trong trường hợp thích hợp, nắm được coi là bộ phận của đế cầu chảy.

2.1.2.2

ống cầu chảy (fuse-carrier)

bộ phận tháo ra được của cầu chảy, được thiết kế để mang dây chảy [IEV 441-18-13]

2.1.3

dây chảy (fuse-link)

bộ phận của cầu chảy gồm (các) phần tử chảy được thiết kế để thay thế sau khi cầu chảy tác động [IEV 441-18-09]

2.1.4

cực tiếp xúc của cầu chảy (fuse-contact)

hai hoặc nhiều bộ phận dẫn đin-được thiết kế để đảm bảo tính liên tục của mạch điện giữa dây chảy và giá đỡ cầu chảy tương ứng

2.1.5

phần tử chảy (fuse-element)

bộ phận của dây chảy được thiết kế để chảy dưới tác dụng của dòng đin vượt quá giá trị nhất định trong một thời gian nhất định [IEV 441-18-08]

CHÚ THÍCH: Dây chảy có thể gồm nhiều phần tử chảy nối song song

2.1.6

cơ cấu chỉ thị (indicating device / indicator)

bộ phận của cầu chảy chỉ ra cầu chảy đã tác đng hay chưa

[IEV 441-18-17]

2.1.7

cơ cấu đập (striker)

cơ cấu cơ khí tạo thành bộ phận của dây chảy, khi cầu chảy tác động thì cơ cấu này giải phóng năng luợng đ tác động một khí cụ khác hoặc cơ cấu chỉ thị hoặc đ khoá liên động [IEV 441-18-18]

2.1.8

đầu nối (terminal)

bộ phận dẫn của cầu chảy dùng để nối điện với mạch điện bên ngoài

CHÚ THÍCH: Đầu nối có thể phân biệt theo loại mạch điện thích hợp cho đầu nối (ví dụ đầu nối chính, đầu nối đất. v.v..) và theo thiết kế của chúng (ví dụ đầu nối kiểu bắt ren, đầu nối kiểu cắm, v.v..).

2.1.9.

dây chảy giả (dummy fuse-link)

dây chảy thử nghiệm có tiêu tán công suất và kích thưc xác định

2.1.10.

trang bị thử nghiệm (test rig)

đế cầu chảy sử dụng cho một thử nghiệm được ấn định

2.1.11.

chi tiết căn chuẩn (gauge-piece)

phần bổ sung của đế cầu chảy được thiết kế đ có được mức độ không lắp lẫn được

2.2. Thuật ngữ chung

2.2.1.

dây chảy bọc kín (enclosed fuse-link)

dây chảy trong đó (các) phần tử chảy được bọc kín hoàn toàn, sao cho trong quá trình hoạt động trong phạm vi thông số đặc trưng của nó thì không thể gây ra ảnh hưởng có hại đến bên ngoài, ví dụ do phát sinh hồ quang, giải phóng khí hoặc phụt ra ngọn lửa hoặc bắn ra các hạt kim loại [IEV 441-18-12]

2.2.2

dây chảy giới hạn dòng điện (current-limiting fuse-link)

dây chảy mà trong quá trình tác động và nhờ vào tác động của nó trong dải dòng đin qui định, mà dòng đin được giới hạn đến giá trị nhỏ hơn đáng kể so với giá trị đỉnh của dòng điện kỳ vọng [IEV 441-18-10]

2.2.3

dây chảy “g’’(“g” fuse-link) (dây chảy có khả năng cắt trên toàn dải, trưc đây gọi là dây chảy mục đích chung)

dây chảy giới hạn dòng đin, mà trong các điều kiện qui định có khả năng cắt tất cả các dòng điện gây chảy phần tử chảy không lớn hơn kh năng ct danh định của nó

2.2.4.

dây chảy "a” (“a" fuse-link) (dây chảy có khả năng cắt trên một phần của dải, trưc đây gọi là dây chảy dự phòng)

dây chảy giới hạn dòng đin, mà trong các điều kiện qui định có khả năng cắt tất cả các dòng điện trong khoảng giữa dòng điện thấp nhất thể hiện trên đặc tính thời gian-dòng đin tác động (k2ln trên hình 2) và khả năng ct danh định của dây chảy

CHÚ THÍCH: Dây chảy "a" thường được sử dụng để bảo vệ ngắn mạch. Trong trường hợp có yêu cầu chống quá dòng giá trị nhỏ hơn k2l n theo hình 2, dây chảy được sử dụng kết hợp với thiết bị đóng cắt thích hợp khác được thiết kế để ngắt quá dòng giá trị nhỏ này.

2.2.5

nhiệt đ (temperatures)

2.2.5.1

nhiệt độ không khí xung quanh (ambient air temperature)

Ta

nhiệt độ không khí xung quanh cầu chảy (cách cầu chảy hoặc vỏ bọc của cầu chảy, nếu có, khoảng 1 m)

2.2.5.2

nhiệt độ môi chất (fluid environment temperature)

Ta

nhiệt độ của môi chất dùng để làm mát các bộ phận hợp thành của cầu chảy (cực tiếp xúc, đầu nối v.v..). Nếu các bộ phận hợp thành của cầu chảy nằm trong một vỏ kín, nhiệt độ môi chất là tổng của nhiệt độ không khí xung quanh Ta, và đ tăng nhiệt DTe của chất bên trong khi tiếp xúc với các bộ phận hợp thành của cầu chảy (cực tiếp xúc, đầu nối V.V..) so với nhiệt độ xung quanh. Nếu không nằm trong vỏ kín thì thừa nhận Te bằng với Ta

2.2.5.3

nhiệt độ của bộ phận hợp thành của cầu chảy (fuse-component temperature)

T

nhiệt độ T của bộ phận hợp thành của cầu chảy (cực tiếp xúc, đầu nối, v.v.,.) là nhiệt độ của các bộ phận liên quan

2.2.6

bảo vệ chọn lọc đối với quá dòng (overcurrent discrimination)

sự phối hợp các đặc tính liên quan của hai hay nhiều thiết bị bảo vệ quá dòng, sao cho, khi xuất hiện quá dòng nằm trong giới hạn qui định, thiết bị được thiết kế đ tác động trong giới hạn này thì tác động, còn (các) thiết bị khác thì không tác động

2.2.7

hệ cầu chảy (fuse-system)

họ các cầu chảy có cùng nguyên tắc thiết kế vật lý về hình dạng của dây chảy, kiểu tiếp xúc, v.v...

2.2.8

cỡ (size)

tập hợp các kích thưc qui định của cầu chảy trong một hệ cầu chảy. Mỗi cỡ riêng chứa một dải dòng đin danh đnh cho trước mà trong phạm vi đó các kích thưc qui định của cầu chảy không thay đổi

2.2.9

loạt dây chảy đồng nhất (homogeneous series of fuse-links)

loạt dây chảy trong một cỡ cho trước mà giữa chúng chỉ sai lệch nhau ở đc tính nào đó trong một thử nghiệm cho trước, việc thử nghiệm của một hoặc một số các dây chảy cụ thể của loạt đó có thể lấy làm kết quả đại diện cho cả loạt dây chảy đồng nhất

CHÚ THÍCH: Các đặc tính mà dây chảy của một loạt đồng nhất có thể sai lệch và nội dung chi tiết cần thử nghiệm các dây chảy này đưc qui định khi phối hợp với các thử nghiệm có liên quan (xem bảng 7B và 7C). [IEV 441-18-34, sửa đổi]

2.2.10

loại ứng dụng (utilization category) (của dây chảy)

sự phối hợp các yêu cầu qui định liên quan đến các điều kiện mà trong đó dây chy đáp ứng cho mục đích ca nó, được chọn đ đi điện cho một nhóm đặc tính ứng dụng cụ thể (xem 5.7.1)

2.2.11.

cầu chảy đ người được ủy quyền sử dụng (fuses for use by authorized persons) (trưc đây gọi là cầu chảy dùng trong công nghiệp)

cầu chảy được thiết kế để sử dụng trong các hệ thống lắp đặt mà chỉ ngưi được ủy quyền mới được tiếp cận và thay thế dây chảy

CHÚ THÍCH 1: Tính không lắp lẫn và bảo vệ chống tiếp xúc ngẫu nhiên với các bộ phận mang điện không nhất thiết phải đuc đảm bảo bằng kết cấu.

CHÚ THÍCH 2: Ngưi được ủy quyền là người thuộc cấp BA4 “đã qua đào tạo*’’ và BA5 “có chuyên môn** như định nghĩa trong IEC 60364-3.

2.2.12

cầu chảy đ người không có chuyên môn sử dụng (fuses for use by unskilled persons) (trước đây gọi là cầu chảy dùng trong gia đình và các ứng dụng tương tự)

cầu chảy được thiết kế để sử dụng trong các hệ thống lắp đặt mà những người không qua đào tạo có thể tiếp cận và thay thế dây chảy

CHÚ THÍCH: Đối với cầu chảy loại này, việc bảo vệ chống tiếp xúc trực tiếp với các bộ phận mang điện là cần thiết và nếu cần, có thể phải yêu cầu về tính không lắp lẫn.

2.2.13

tính không lắp lẫn (non-interchangeability)

các giới hạn về hình dạng và/hoặc kích thước nhằm tránh vô tình sử dụng trên một đế cầu chảy cụ thể các dây chảy có các đc tính điện khác với đc tính đin đảm bảo cấp bảo vệ dự kiến [IEV 441-18-33]

2.3. Các đại lượng đặc trưng

2.3.1

thông số đặc trưng (rating)

thuật ngữ được sử dụng để chỉ các giá trị đc trưng, mà tổ hợp các giá trị này xác đnh điều kiện làm việc và làm cơ sở cho việc tiến hành thử nghiệm và thiết kế thiết bị

CHÚ THÍCH: Các thông số đặc trưng thưng được quy định cho cầu chảy hạ áp là: điện áp, dòng điện, khả năng cắt, tiêu tán công suất, tiêu tán công suất chấp nhận được và tần số, nếu thuộc đi tượng áp dụng. Trong mạch xoay chiều, điện áp và dòng đin danh định là giá trị hiệu dụng đối xứng. Trong mạch một chiều khi có gợn sóng thì điện áp danh định là giá trị trung bình, còn dòng đin danh định là dòng điện hiệu dụng. Nếu không có qui định nào khác, thì áp dụng điều kiện trên đối với bất kỳ giá trị nào của điện áp và dòng điện.

2.3.2.

dòng điện kỳ vọng (prospective current) (của mạch đin và có liên quan đến cầu chảy)

dòng điện chạy trong mạch, nếu từng cực của cầu chảy được thay thế bằng một dây dẫn có trở kháng không đáng k

Đối với mạch điện xoay chiều, dòng điện kỳ vọng được thể hiện bằng giá trị hiệu dụng của thành phần xoay chiều.

CHÚ THÍCH: Dòng điện kỳ vọng là đi lượng mà tới đó, khả năng cắt và đặc tính cắt của cầu chảy được qui về bình thường, ví dụ đặc tính l2t và đăc tính cắt (xem 8.5.7).

[IEV 441-17-01, có sửa đổi]

2.3.3.

nỡng (gate)

các giá trị giới hạn trong phạm vi đó đt đưc các đặc tính, ví dụ đặc tính thời gian-dòng điện

2.3.4

khả năng cắt của cầu chảy (breaking capacity of a fuse)

giá trị dòng điện kỳ vọng mà cầu chảy có khả năng cắt ở đin áp qui đnh trong điều kiện sử dụng và tác động quy định

[IEV 441-17-08, có sửa đổi]

2.3.5

phạm vi cắt (breaking range)

phạm vi dòng điện kỳ vọng trong phạm vi đó kh năng cắt của dây chảy đưc đảm bảo

2.3.6

ng điện cắt (cut-off current)

giá trị tức thời lớn nhất dòng đin đạt tới trong thời gian tác động cắt của một dây chảy khi dây chảy tác động theo cách nhằm ngăn ngừa dòng đin đạt tới giá trị lớn nhất nếu như không cắt

2.3.7

đặc tính dòng điện cắt; đặc tính dòng điện chạy qua (cut-off current characteristic; let-through current characteristic)

đường cong chỉ ra đòng điện cắt là một hàm số của dòng điện kỳ vọng trong điều kiện làm việc qui định

CHÚ THÍCH: Trong trường hợp điện xoay chiều, giá trị dòng đtện cắt lá giá trị lớn nhất có thể đạt tới cho dù ở mức độ không đối xứng nào. Trong trưòng hợp điện một chiều, giá trị dòng điện cắt là giá trị lớn nhất đt được liên quan đến hằng số thời gian qui định.

(IEV 441-17-14]

2.3.8

ng đin đỉnh chịu được (peak withstand current) (của giá đỡ cầu chảy) giá trị dòng điện cắt mà giá đỡ cầu chảy có thể chịu được

CHÚ THÍCH: Dòng điện đỉnh chịu được không được nhỏ hơn dòng điện cắt lớn nhất của bất kỳ dây chảy nào mà giá đỡ cầu chảy được thiết kế để lắp cùng.

2.3.9

thời gian trước hồ quang; thời gian chảy (pre-arcing time; melting time)

khoảng thời gian từ lúc bắt đu có đòng đin đủ lớn để gây chảy (các) phần tử chảy đến thời điểm bắt đầu hồ quang [IEV 441-18-21]

2.3.10

thời gian hồ quang của cầu chảy (arcing time of a fuse)

khoảng thời gian từ thời điểm bắt đầu hồ quang trong một cầu chảy đến thời điểm kết thúc hồ quang trong cầu chảy đó [IEV 441-17- 37]

2.3.11

thời gian tác động; thời gian hồ quang tổng (operating time; total clearing time) tổng thời gian trước hồ quang và thời gian hồ quang [IEV 441-18- 22]

2.3.12

l2t; tích phân Jun (Joule integral)

tích phân của bình phương dòng điện trong khoảng thời gian cho trước

l2t =

CHÚ THlCH 1: l2t trước hồ quang là tích phân l2t trong thời gian trước hồ quang của cầu chảy.

CHÚ THÍCH 2: l2t tác động là tích phân l2t trong thời gian tác động của cầu chảy.

CHÚ THÍCH 3: Năng lượng tính bằng Jun, được giải phóng trên 1 W điện trở trong mạch đin được bảo vệ bằng cầu chảy bằng giá trị của I2t tác động, tính bằng A2s.

[IEV 441-18-23]

2.3.13

đặc tính l2t (l2t characteristic)

đường cong chỉ ra giá trị l2t (l2t trước hồ quang và/hoặc l2t tác động) là hàm số của dòng điện kỳ vọng trong điều kiện làm việc qui định

2.3.14.

vùng l2t (l2t zone)

y được xác định bởi đặc tính l2t trước hồ quang nhỏ nhất và đặc tính l2t tác động lớn nhất, trong các điều kiện qui định

2.3.15

dòng đin danh định của dây chảy (rated current of a fuse-link)

ln

giá trị dòng điện mà dây chảy có thể mang liên tục mà không bị hỏng trong các điều kiện qui định

2.3.16

đặc tính thời gian-dòng điện (time-current characteristic)

đường cong chỉ ra thời gian, ví dụ thời gian trước hồ quang hoặc thời gian tác động là hàm số của dòng điện kỳ vọng trong các điều kiện làm việc qui định [IEV 441-17-13]

CHÚ THÍCH: Trong khoảng thời gian lớn hơn 0,1 s, với các mục đích nhất định, sự chênh lệch giữa thời gian trước hồ quang và thời gian tác động là không đáng kể.

2.3.17

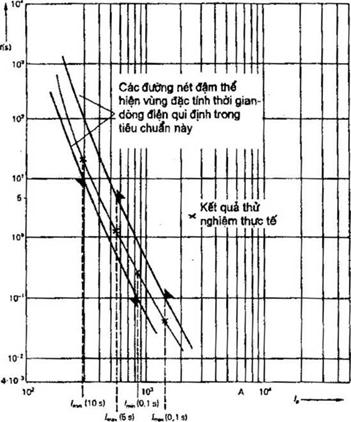

vùng thời gian-dòng điện (time-current zone)

y đưc xác định bởi đặc tính thời gian-dòng đin trước hồ quang nhỏ nhất và đặc tính thời gian-dòng điện tác động lớn nhất, trong các điều kiện qui định

2.3.18

dòng điện không chảy qui ước (conventional non-fusing current)

lnf

giá trị dòng đin qui định mà dây chảy có thể mang trong thời gian qui định (thời gian qui ước) mà không bị chảy

[IEV 441-18-27]

2.3.19

ng điện gây chảy qui ước (conventional fusing current)

lf

giá trị dòng đin qui định gây tác động của dây chảy trong thời gian qui định (thời gian qui ước)

IEV 441-18-28]

2.3.20

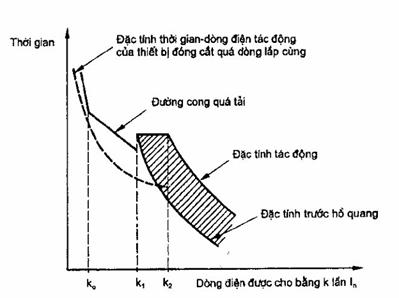

đường cong quá tải của dây chảy “a” (overload curve of an “a” fuse-link)

đường cong thể hiện thời gian để một dây chảy “a" có thể mang dòng điện mà không bị hỏng (xem 8.4.3.4 và hình 2)

2.3.21

tiêu tán công suất (power dissipation) (trong dây chảy)

công suất tiêu tán trong dây chảy mang một dòng điện có giá trị qui định, trong điều kiện            sử dụng và điều kiện tác đng qui định

CHÚ THÍCH: Điều kiện sử dụng và điều kiện tác đng qui đnh thường tính đến giá trị hiệu dụng không thay đổi của dòng đin sau khi đt được điều kiện nhiệt độ ổn định.

(IEV 441-18-38, có sửa đổi]

2.3.22

tiêu tán công suất chấp nhận được (acceptable power dissipation) (của đế cầu chảy hoặc giá đỡ cầu chảy)

tiêu tán công suất qui định trong một dây chảy mà đế cầu chảy hoặc giá đỡ cầu chảy có thể tiếp nhận trong các điều kiện sử dụng và tác đng qui định [IEV 441-18-39]

2.3.23

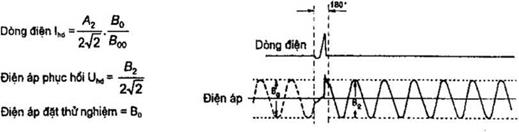

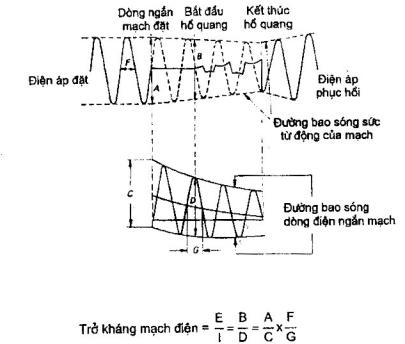

điện áp phục hồi (recovery voltage)

điện áp xuất hiện giữa các đầu nối của cực cầu chảy sau khi ngắt dòng điện

CHÚ THÍCH: Điện áp này có thể được xem xét trong hai khoảng thời gian liên tiếp, một là trong khoảng   thời gian tồn tại điện áp quá đ (xem điều 2.3.23.1), tiếp theo là khoảng thời gian thứ hai chỉ tồn tại điện áp phục hồi tần số công nghiệp hoặc điện áp phục hồi một chiều (xem điều 2.3.23.2).

[IEV 441-17-25, có sửa đổi)

2.3.23.1

điện áp phục hồi quá đ (transient recovery voltage)

TRV

điện áp phục hồi trong thời gian có đặc tính quá đ đáng k

CHÚ THÍCH 1: Điện áp phục hồi quá độ có thể dao động hoặc không dao động hoặc kết hợp cả hai dạng này, tùy thuộc vào đc điểm của mạch điện và cầu chảy. Điện áp phục hồi quá độ bao gồm cả sự dịch chuyển điện áp của trung tính của mạch điện nhiều pha.

CHÚ THÍCH 2: Nếu không có quy đnh nào khác, điện áp phục hồi quá độ trong mạch ba pha là điện áp xuất hiện trên cực thứ nhất vì điện áp này thường cao hơn các điện áp xuất hiện trên từng cực còn lại.

[IEV 441-17-26, có sửa đổi]

2.3.23.2

điện áp phục hồi tần số công nghiệp hoặc điện áp phục hồi điện một chiều (power-frequency or d.c. recovery voltage)

điện áp phục hồi sau khi hiện tưng đin áp quá độ giảm xuống

CHÚ THÍCH: Điện áp phục hồi điện một chiều hoặc tần số công nghiệp có thể quy về phần trăm của điện áp danh định.

[IEV 441-17-27, có sửa đổi]

2.3.24

điện áp hồ quang của cầu chảy (arc voltage of a fuse)

giá trị điện áp tức thời xuất hiện trên các đầu nối của cầu chảy trong thời gian hồ quang

(IEV 441-18-30]

2.3.25

Khoảng cách ly (isolating distance) (dùng cho cầu chảy)

khoảng cách ngắn nhất giữa các cực tiếp xúc của đế cầu chảy hoặc giữa các bộ phận dẫn bất kỳ nối thêm vào đó, đưc đo trên cầu chảy đã tháo dây chảy hoặc đã tháo ống cầu chảy

(IEV 441-18-06]

3. Điều kiện iàm việc khi vận hành

Trong trường hợp áp dụng các điều kiệni đây, cầu chảy phù hợp với tiêu chuẩn này là cầu chảy có khả năng làm việc ổn định mà không có sự hạn chế nào khác. Các điều kiện này cũng áp dụng cho các thử nghiệm trừ các điều kiện đưc qui đnh khác trong điều 8.

3.1. Nhiệt độ không khí xung quanh (Ta)

Nhiệt độ không khí xung quanh Ta (xem 2.2.5.1) không đưc vượt quá 40 0C, giá trị nhiệt độ trung bình đo đưc trong 24 h không đưc vượt quá 35 °C, còn giá trị trung bình đo trong một năm thì thấp hơn.

Giá trị thấp nhất của nhiệt độ không khí xung quanh là -5°C.

CHÚ THÍCH 1: Đặc tính thời gian-dòng điện cho trước có liên quan đến nhiệt độ không khí xung quanh chuẩn là 20 °C. Đặc tính thời gian-dòng điện này cũng áp dụng gần đúng cho nhiệt độ 30 °C.

CHÚ THÍCH 2: Trong trường hợp điều kiện về nhiệt đ có thay đi đáng kể so với giá trị này thì cần xem xét từ quan điểm vận hành, đ tăng nhiệt v.v... Xem phụ lục D.

3.2. Độ cao so với mựcớc biển

Cầu chảy được lắp đặt ở độ cao không vượt quá 2 000 m so với mực nước biển.

3.3. Điều kiện khí quyển

Không khí phải sạch và độ ẩm tương đi không vượt quá 50 % ở nhiệt độ tối đa là 40 °C.

Cho phép độ ẩm tương đi cao hơn ở nhiệt độ thấp hơn, ví dụ: 90 % ở 20 °C.

Trong điều kiện này, có thể có sự ngưng tụ nước vừa phải đôi khi xuất hiện do sự thay đổi nhiệt độ.

CHÚ THÍCH: Trong trường hợp sử dụng cầu chảy ở các điều kiện khác với các điều kiện quy đnh trong 3.1, 3.2 và 3.3, đặc biệt ở ngoài trời không có bảo vệ, cần tham khảo ý kiến của nhà chế tạo. Điều này cũng áp dụng cho cả các trường hợp có sự lắng đọng muối biển hoặc những lắng đọng không bình thường khác có nguồn gốc từ công nghiệp có thể xuất hiện.

3.4. Điện áp

Điện áp hệ thống có giá trị cực đi không đưc vượt quá 110 % giá trị điện áp danh định của cầu chảy. Đối với điện áp một chiều do chỉnh lưu điện áp xoay chiều, nếu có nhấp nhô, thì không được gây thay đổi lớn hơn 5 % phía trên và 9 % phía dưới giá trị trung bình là 110 % của đin áp danh định.

Đối với cầu chảy có đin áp danh định 690 V, điện áp hệ thống không đưc vưt quá 105 % đin áp danh định của cầu chảy.

CHÚ THÍCH: Lưu ý là các thiết bị chỉ thị hoặc cơ cấu đập của cầu chảy có thể không tác động nếu dây chảy tác động ở điện áp nhỏ hơn đáng kể so với đin áp danh định của nó (xem 8.4.3.6).

3.5. Dòng điện

ng điện cầu chảy cần dẫn và cần ngắt nằm trong dải đưc qui định trong 7.4 và 7.5.

3.6. Tần số, hệ số công suất và hằng số thời gian

3.6.1. Tần số

Đối với điện xoay chiều, tần số là tần số danh định của dây chảy.

3.6.2. Hệ số công suất

Đối với điện xoay chiều, hệ số công suất có giá trị không nhỏ hơn giá trị nêu trong bảng 12a, tương ứng với giá trị của dòng điện kỳ vọng.

3.6.3. Hằng số thời gian

Đối với điện một chiều hằng số thời gian tương ứng với giá trị cho trong bảng 12B.

Có thể có một số chế độ vận hành vượt quá các giới hạn về hằng số thời gian nêu trong bảng. Trong các ứng dụng như vậy, phải sử dụng loại dây chảy đã được thử nghiệm để chứng tỏ thỏa mãn hằng số thời gian yêu cầu và phù hợp với ghi nhãn.

3.7. Điều kiện lắp đặt

Cầu chảy được lắp đặt theo ớng dẫn của nhà chế tạo.

Nếu cầu chảy có thể phải làm việc trong điều kiện rung, sóc không bình thường thì nên tham khảo ý kiến của nhà chế tạo.

3.8. Loại ứng dụng

Loại ứng dụng (ví dụ: gG ) đưc qui định theo 5.7.1.

3.9. Bảo vệ chọn lọc của dây chảy

Các giới hạn về bảo vệ chọn lọc trong thời gian lớn hơn 0,1 s được cho trong bảng 2 và bảng 3.

Đối với dây chảy gG và gM, giá trị trước hồ quang l2t được cho trong bảng 6 và giá trị l2t tác đng được cho trong các phần tiếp theo của bộ tiêu chuẩn này. Các giá trị dùng cho các phạm vi cắt và loại ứng dụng khác được thể hiện trong các phần tiếp theo của bộ tiêu chuẩn này.

4. Phân loại

Cầu chảy được phân loại theo điều 5 và các phần tiếp theo của bộ tiêu chuẩn này.

5. Đặc tính của cầu chảy

5.1. Tóm tắt các đặc tính

Các đặc tính của cầu chảy phải đưc qui định theo các hạng mục dưi đây, trong trường hợp các hạng mục này thuộc đi tượng áp dụng.

5.1.1. Giá đỡ cầu chảy

a) Đin áp danh định (xem 5.2)

b) Dòng đin danh định (xem 5.3.2)

c) Loại dòng điện và tần số danh định, nếu thuộc đi tượng áp dụng (xem 5.4)

d) Tiêu tán công suất chấp nhận đưc danh định (xem 5.5)

e) Kích thước hoặc cỡ

f) Số cực, nếu nhiều hơn một cực

g) Dòng đin đỉnh chịu được

5.1.2. Dây chảy

a) Đin áp danh định (xem 5.2)

b) Dòng đin danh định (xem 5.3.1)

c) Loại dòng điện và tần số danh định, nếu thuộc đi tượng áp dụng (xem 5.4)

d) Tiêu tán công suất danh định (xem 5.5)

e) Đặc tính thời gian-dòng điện (xem 5.6)

f) Phạm vi cắt (xem 5.7.1)

g) Khả năng ct danh định (xem 5.7.2)

h) Đặc tính dòng điện cắt (xem 5.8.1)

i) Đặc tính l2t (xem 5.8.2)

k) Kích thước hoặc cỡ

5.1.3. Cầu chảy hoàn chỉnh

Cấp bảo vệ theo IEC 60529.

5.2. Điện áp danh định

Đối với điện áp xoay chiều, các giá trị tiêu chuẩn của đin áp danh đnh được cho trong Bảng 1.

Bảng 1 - Giá trị tiêu chuẩn của điện áp xoay chiều danh định dùng cho cầu chảy

Hệ I

V

Hệ II

V



120*



208

230*

240



277*

400*

415

500

480*

690*

600

Các giá trị có dấu sao là giá trị được tiêu chuẩn hóa theo IEC 60038. Trong thời gian này các giá trị khác trong bảng vẫn được sử dụng.

Đối với điện một chiều, các giá trị ưu tiên ca đin áp danh định là: 110*-125* - 220*- 250 - 440* - 460 -500-600*-750 V.

CHÚ THÍCH: Đin áp danh định của dây chảy có thể khác với điện áp danh định của giá đỡ cầu chảy. Đin áp danh định của cầu chảy là giá trị nhỏ nhất trong giá trị điện áp danh định của các bộ phận của nó (giá đỡ cầu chảy, dây chảy).

5.3. Dòng đin danh định

5.3.1. Dòng đin danh định của dây chảy

Dòng đin danh định của dây chảy, tính bằng ampe, nên chọn từ các giá trị sau:

2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160 - 200 - 250 - 315 - 400 - 500 - 630 - 800 - 1 000 - 1 250

CHÚ THÍCH 1: Nếu có yêu cầu các giá trị cao hơn hoặc thấp hơn so với dãy trên thì nên chọn theo dãy R10 của ISO 3.

CHÚ THÍCH 2: Trong trường hợp ngoại lệ, nếu cần phải chọn các giá trị trung gian thì nên chọn theo dãy R20 của ISO 3.

5.3.2. Dòng điện danh định của giá đỡ cầu chảy

Nếu không có qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này thì nên chọn dòng đin danh định của giá đỡ cầu chảy, tính bằng ampe (A), theo dãy dòng đin danh định của dây chảy. Đối với cầu chảy "gG" và "aM”, dòng diện danh định của giá đỡ cầu chảy là dòng đin danh định cao nhất của dây chảy mà nó được thiết kế để sử dụng.

5.4. Tần số danh định (xem 6.1 và 6.2)

Nếu trên cầu chảy không ghi giá trị danh định của tần số thì có nghĩa là cầu chảy đáp ng đưc các điều kiện của tiêu chuẩn này trong dải tần từ 45 Hz đến 62 Hz.

5.5. Tiêu tán công suất danh định của dây chảy và tiêu tán công suất chấp nhận đưc danh định của giá đỡ cầu chảy

Nếu không có qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này thì tiêu tán công suất danh định của dây chảy do nhà chế tạo qui đnh. Không đưc vượt quá các giá trị này trong các điều kiện thử nghiệm qui định.

Nếu không có qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này thì tiêu tán công suất chấp nhận đưc danh định của giá đỡ cầu chảy do nhà chế tạo qui định. Tiêu tán công suất lớn nhất trên giá đỡ cầu chảy có thể không cần qui định chặt chẽ trong các điều kiện thử nghiệm qui đnh nhưng không đưc vưt quá độ tăng nhiệt qui định.

5.6. Giới hạn của đặc tính thời gian-dòng điện

Giới hạn này dựa trên nhiệt độ không khí xung quanh chuẩn Ta là + 20 °C

5.6.1. Đặc tính thời gian-dòng điện, vùng thời gian-dòng điện

Đặc tính thời gian-dòng điện, vùng thời gian-dòng điện phụ thuộc vào thiết kế của dây chảy, và, đối với dây chảy cho trước, phụ thuộc vào nhiệt độ không khí xung quanh và điều kiện làm mát.

CHÚ THÍCH: Nếu nhiệt độ không khí xung quanh có khác biệt so với dải nhiệt độ theo 3.1 thì cần tham khảo ý kiến của nhà chế tạo.

Đối với các dây chảy không phù hợp với vùng thời gian-dòng điện được tiêu chuẩn hóa như qui định trong các phần tiếp theo của bộ tiêu chuẩn này thì nhà chế tạo cần có sẵn (cùng với dung sai của chúng):

- đc tính trước hồ quang và đặc tính thời gian-dòng đin tác động, hoặc

- vùng thời gian-dòng điện.

CHÚ THÍCH: Đối với thời gian trước hồ quang nhỏ hơn 0,1 s, nhà chế tạo cần có sẵn đặc tính l2t và dung sai của chúng (xem 5.8.2).

Khi thể hiện đặc tính thời gian-dòng điện trong khoảng thời gian trước hồ quangt quá 0,1 s, đặc tính này phải thể hiện dòng điện là trục hoành, còn thời gian là trục tung trên hệ tọa đ đề các. Phải sử dụng thang logarit trên cả hai trục tọa độ,

Cơ sở của thang logarit (kích thước một đề các) phải có tỷ lệ 2/1 với kích thưc dài hơn ở trục hoành. Tuy vậy, theo thông lệ ở Mỹ vẫn lấy tỷ lệ 1/1 là tỷ lệ tiêu chuẩn. Việc thể hiện phải làm trên giấy khổ A3 hoặc A4 theo ISO 478 hoặc ISO 593.

Các kích thước một đề các phải được chọn từ dãy sau:

2 cm, 4 cm, 8 cm, 16 cm, và 2,8 cm, 5,6 cm, 11,2 cm.

CHÚ THÍCH: Khuyến cáo rằng, khi có thể nên ưu tiên sử dụng giá trị 2,8 cm (trục tung) và 5,6 cm (trục hoành).

5.6.2. Thời gian và dòng điện quy ước

Thời gian và dòng đin qui ưc được cho trong bảng 2. Đối với dây chảy “gD" và "gN", thời gian và dòng đin qui ưc được cho trong IEC 60269-2-1, mục V.

Bảng 2 - Thời gian và dòng điện quy ước đối với dây chảy “gG” và “gM"

Dòng điện danh định ln đối với ‘‘gG” Dòng điện đc trưng lch đơn vị “gM”**

A

Thời gian qui ước

h

Dòng điện qui ước

lnf

If

ln <>

1

*

*

16 £ ln £ 63

1





63<>n £160

2

1,25 ln

1,6 ln

160<>n £400

3





400 <>n

4





* Đang xem xét.

** Đối với cầu chảy “gM", xem 5.7.1.

5.6.3. Ngưỡng

Đối với dây chảy “gG" và “gM", áp dụng giá trị ngưỡng nêu trong bảng 3.

Bảng 3 - Ngưỡng dùng cho thời gian trước hồ quang qui dịnh của dây chảy “gG" và “gM”*

1

2

3

4

5

ln đối với “gG”

lmin (10 s) ***

lmax (5s)

lmin (0,1 s)

lmax (0,1 s)

lch đối với “gM”**

A

A

A

A

A

16

33

65

85

150

20

42

85

110

200

25

52

110

150

260

32

75

150

200

350

40

95

190

260

450

50

125

250

350

610

63

160

320

450

820

80

215

425

610

1 100

100

290

580

820

1 450

125

355

715

1 100

1 910

160

460

950

1 450

2 590

200

610

1 250

1 910

3 420

250

750

1 650

2 590

4 500

315

1050

2 200

3 420

6 000

400

1420

2 840

4 500

8 060

500

1 780

3 800

6 000

10 600

630

2 200

5 100

8 060

14140

800

3060

7000

10 600

19 000

1 000

4000

9 500

14140

24 000

1 250

5 000

13 000

19000

35 000

* Các giá trị đối với cầu chảy có dòng đin danh định nhỏ hơn 16 A được nêu trong các phần tiếp theo của bộ tiêu chuẩn này hoặc đang được xem xét.

** Đối với dây chảy “gM", xem 5.7.1.

*** Giá trị dòng điện nhỏ nhất Imin (10 s) tại đó thời gian trước hồ quang nhỏ hơn 10 s.

Đối với dây chảy “gD” và “gN' giá trị ngưng được cho trong mục V của IEC 60269-2-1.

5.7. Phạm vi cắt và khả nắng cắt

5.7.1. Phạm vi cắt và loại ứng dụng

Chữ cái thứ nhất phải thể hiện phạm vi cắt:

- dây chảy “g’ (dây chảy có khả năng cắt trên toàn dải);

- dày chảy “a" (dây chảy có khả năng cắt trên một phần của dải).

Chữ cái thứ hai phải thể hiện loại ứng dụng; chữ cái này xác đnh độ chính xác đặc tính thời gian-dòng điện, thời gian và dòng đin qui ưc, ngưỡng:

Ví dụ

- “gG" thể hiện dây chảy có khả năng cắt trên toàn dải đối với ứng dụng chung;

-  “gM" thể hiện dây chảy có khả năng cắt trên toàn dải để bảo vệ mạch đin đng cơ;

- "aM” thể hiện dây chảy có khả năng cắt trên một phần của dải để bảo vệ mạch đin đng cơ;

- “gD" thể hiện dây chảy cắt có thời gian trễ, có khả năng cắt trên toàn dải;

- “gN” thể hiện dây chảy cắt không có thời gian trễ, có khả năng cắt trên toàn dải.

CHÚ THÍCH 1: Hiện nay, dây chảy “gG’ thưng được sử dụng để bảo vệ mạch đin động cơ, điều này là có thể khi đặc tính của dây chảy này thích hợp để có khả năng chu được dòng điện khởi động của động cơ.

CHÚ THlCH 2: Dây chảy "gM" có hai thông số đc trưng được đặc trưng bằng hai giá trị dòng điện. Giá trị thứ nhất ln thể hiện cả dòng đin danh định của dây chảy vả dòng đin danh định của giá đỡ cầu chảy; Giá trị thứ hai Ich  thể hiện đặc tính thời gian-dòng điện của dây chảy như được xác định theo ngưỡng trong bảng 2, bảng 3 và bảng 6.

Hai thông số đc trưng này cách nhau một chữ cái xác định ứng dụng.

Ví dụ: ln M lch thể hiện cầu chảy được thiết kế để bảo vệ mạch đin động cơ và có đc trưng G. Giá trị thứ nhất ln tương ứng với dòng điện liên tục lớn nhất của toàn bộ cầu chảy và giá trị thứ hai Ich tương ứng với đặc tính G của dây chảy.

CHÚ THÍCH 3: Dây chảy "aM" được đc trưng bằng một giá trị dòng điện ln và đặc tính thời gian-dòng điện xác định theo 8.4.3.3.1 và hình 2.

5.7.2. Khả năng cắt danh định

Khả năng ct danh định của dây chảy do nhà chế tạo đưa ra tương ứng với đin áp danh định. Giá trị về khả năng ct danh định nhỏ nhất được nêu ở các phần tiếp theo của bộ tiêu chuẩn này.

5.8. Đặc tính dòng điện cắt và đặc tính I2t

Giá trị dòng điện cắt và đặc tính l2t phải tính đến dung sai chế tạo và phải tham khảo điều kiện vận hành theo qui định ở các phần tiếp theo của bộ tiêu chuẩn này, ví dụ như các giá trị về điện áp, tần số và hệ số công suất.

5.8.1. Đặc tính dòng điện cắt

Đặc tính dòng điện cắt phải thể hiện giá trị dòng điện tức thời lớn nhất có khả năng xuất hiện trong vận hành. (Xem 8.6.1 và phụ lục C).

Khi có yêu cầu đặc tính dòng điện cắt, và nếu không có qui định trong các phần tiếp theo của bộ tiêu chuẩn này, thì nhà chế tạo cần đưa ra đặc tính dòng điện cắt theo ví dụ thể hiện trên hình 3, theo tọa độ logarit với dòng điện kỳ vọng là trục hoành.

5.8.2. Đặc tính l2t

Nhà chế tạo phải đưa ra đặc tính l2t trước hồ quang trong khoảng thời gian trước hồ quang từ nhỏ hơn 0,1 s xung đến thời gian tương ứng với khả năng ct danh đnh. Đặc tính này phải thể hiện các giá trị thấp nhất có khả năng xảy ra trong vận hành là hàm số của dòng điện kỳ vọng,

Nhà chế tạo phải đưa ra đặc tính l2t tác đng có đin áp qui định làm tham số trong khoảng thời gian trước hồ quang nhỏ hơn 0,1 s. Đặc tính này phải thể hiện các giá trị cao nhất có khả năng xảy ra trong vận hành như là hàm số của dòng điện kỳ vọng.

Khi thể hiện bằng đồ thị, phải thể hiện đặc tính l2t với dòng điện kỳ vọng trên trục hoành, còn giá trị l2t trên trục tung. Phải sử dụng thang logarit trên cả hai trục tọa đ. (Đối với việc sử dụng thang logarit, xem 5.6.1).

6. Ghi nhãn

Việc ghi nhãn phải bền và rõ ràng. Kiểm tra sự phù hợp bằng cách xem xét và bằng thử nghiệm sau.

Nhãn được chà xát bằng tay trong 5 s, bằng miếng giẻ thấm đm nưc và sau đó làm lại 5 s nữa bằng miếng vải thấm đm xăng nhẹ.

CHÚ THlCH: Xăng nhẹ gồm dung môi hexan với hàm ợng chất thơm ti đa là 0,1 % theo thể tích, giá trị kaributanol xấp xỉ 29, điểm sôi ban đầu xấp xỉ 65 °C, điểm khô xấp xỉ 69 °c, khối lượng riêng xấp xỉ 0,68 g/cm3.

6.1. Ghi nhãn trên giá đỡ cầu chảy

Các thông tin dưi đây phi được ghi nhãn trên tất cả các giá đỡ cầu chảy:

- tên nhà chế tạo hoặc thương hiệu, nhờ đó có thể nhận biết dễ dàng nhà chế tạo;

- dấu nhận biết của nhà chế tạo cho phép tìm ra tất cả các đặc tính liệt kê trong 5.1.1;

- điện áp danh định;

- dòng đin danh định;

- loại dòng điện và tần số danh định, nếu thuộc đi tượng áp dụng.

CHÚ THÍCH: Giá đỡ cầu chảy được ghi nhãn các thông số đặc trưng điện xoay chiều cũng có thể sử dụng cho điện một chiều. Nếu giá đỡ cầu chảy có đế cầu chảy và ống cầu chảy có thể tháo rời thì cả hai cần phải được ghi nhãn riêng để nhận biết.

6.2. Ghi nhãn trên dây chảy

Các thông tin dưi đây phi được ghi nhãn trên tất cả các dây chảy, trừ các dây chảy cỡ nhỏ không thể thực hiện được:

- tên nhà chế tạo hoặc thương hiệu, nhờ đó có thể nhận biết dễ dàng nhà chế tạo:

- dấu nhận biết của nhà chế tạo cho phép tìm ra tất cả các đặc tính liệt kê trong 5.1.2;

- điện áp danh định;

- dòng điện danh định (đối với loại “gM” xem 5.7.1);

- phạm vi cắt và loại ứng dụng (mã chữ cái), nếu thuộc đi tượng áp dụng (xem 5.7.1);

- loại dòng điện và tần số danh định, nếu thuộc đi tượng áp dụng (xem 5.4).

CHÚ THÍCH: Dây chảy phải được ghi nhãn riêng đối với điện xoay chiều và điện một chiều, nếu dây chảy lắp cho nguồn xoay chiều hoặc một chiều.

Đối với các dây chảy cỡ nhỏ, trong trường hợp không thể ghi nhãn trên dây chảy tất cả các thông tin qui định, thì phải ghi thương hiệu, dấu nhận biết của nhà chế tạo, điện áp danh định và dòng đin danh định.

6.3. Các ký hiệu để ghi nhãn

Đối với loại dòng điện và tần số, sử dụng ký hiệu theo IEC 60417.

CHÚ THÍCH: Việc ghi nhãn dòng đin danh đnh và đin áp danh định có thể như sau:

10 A     500 V hoặc 10/500 hoặc

7. Điều kiện tiêu chuẩn đối với kết cấu

7.1. Thiết kế cơ khí

7.1.1. Thay thế dây chảy

Phải có khả năng thay dây chảy dễ dàng và an toàn.

7.1.2. Mối nối, kể cả đầu nối

Mối nối cố định phải sao cho duy trì được lực tiếp xúc cần thiết trong điều kiện vận hành.

Không được truyền lực tiếp xúc lên các mối nối qua vật liệu cách điện không phải là vật liệu gốm hoặc các vật liệu khác có đặc tính thích hợp không kém, trừ khi có đ tính đàn hồi trong các bộ phận kim loại để bù lại những lượng co ngót bất kỳ hoặc các biến dạng khác của vật liệu cách điện. Thử nghiệm đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này, khi cần thiết.

Các đầu nối phải sao cho không thể xoay hoặc dịch chuyển khi xiết chặt vít nối và sao cho dây dẫn cũng không thể dịch chuyển. Các bộ phận dùng để kẹp dây dẫn phải là kim loại và phải có hình dạng để không làm hỏng dây dẫn quá mức.

Đầu nối phải được bố trí sao cho chúng có thể dễ dàng tiếp cận (sau khi tháo nắp đậy, nếu có) trong điều kiện lắp đặt dự kiến.

CHÚ THÍCH: Các yêu cầu khác liên quan đến đầu nối hiện đang được xem xét.

7.1.3. Cực tiếp xúc của cầu chảy

Cực tiếp xúc của cầu chảy phải sao cho duy trì được lực tiếp xúc cần thiết trong điều kiện vận hành và điều kiện tác đng, đặc biệt là trong điều kiện nêu trong 7.5.

Cực tiếp xúc phải sao cho lực điện từ xuất hiện trong quá trình hoạt động ở điều kiện quy định trong 8.1.6 không gây ảnh hưởng xấu cho mối nối điện giữa:

a) đế cầu chảy và ống cầu chảy;

b) ống cầu chảy và dây chảy;

c) dây chảy và đế cầu chảy, hoặc giá đỡ bất kỳ, nếu có.

Ngoài ra, cực tiếp xúc của cầu chảy phải có kết cấu và vật liệu sao cho, khi cầu chảy được lắp đt đúng và điều kiện vận hành bình thường thì tiếp xúc đ để duy trì:

a) sau khi lặp đi lặp lại việc gài vào tháo ra:

b) sau khi đã đưa vào vận hành trong một thời gian dài (xem 8.10).

Cực tiếp xúc của cầu chảy làm bằng hợp kim đng không được bị nứt khi già hoá.

Các yêu cầu này được kiểm tra bằng các thử nghiệm theo 8.4.3.4 và 8.11.2.1 của tiêu chuẩn này và theo điều 8 của IEC 60269-2.

7.2. Đặc tính cách điện và tính thích hợp để cách ly

Cầu chảy phải sao cho không bị suy giảm đặc tính cách điện ở các điện áp mà cầu chảy phải chịu trong vận hành bình thường. Khi thiết bị ở vị trí mở bình thường, dây chảy nằm bên trong ống dây chảy, hoặc khi dây chảy, và, trong trường hợp thuộc đi tượng áp dụng, ống dây chảy được tháo ra thì cầu chảy phải thích hợp để cách ly. Cấp quá điện áp có thể áp dụng đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này. Cầu chảy được coi là đáp ứng điều kiện này nếu chịu được các thử nghiệm để kiểm tra đc tính cách điện và tính thích hợp để cách ly theo 8.2.

Chiéu dài đường rò, khe hở không khí và khoảng cách tối thiểu xuyên qua vật liệu cách điện hoặc hợp chất gắn phải phù hợp với các giá trị qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

7.3. Đ tăng nhiệt, tiêu tán công suất trên dây chảy và tiêu tán công suất chấp nhận được trên giá đỡ cầu chảy

Giá đỡ cầu chảy phải được thiết kế và có kích thưc đ trong điều kiện vận hành tiêu chuẩn liên tục mang dòng đin danh định của dây chảy mà không bịợt quá:

- giới hạn đ tăng nhit qui định trong bảng 4 ở mức tiêu tán công suất chấp nhận đưc danh định của giá đỡ cầu chảy do nhà chế tạo đưa ra hoc theo các qui định khác nêu trong các phần tiếp theo của bộ tiêu chuẩn này.

Dây chảy phải được thiết kế và có kích thưc để mang liên tục dòng đin danh định của dây chảy, trong điều kiện vận hành tiêu chuẩn, mà không bịợt quá:

- mức tiêu tán công suất danh định của dây chảy do nhà chế tạo đưa ra hoặc các qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này.

Đặc biệt là không đưc vượt quá giới hạn đ tăng nhit qui định trong bảng 4:

- khi dòng đin danh định của dây chảy bằng với dòng đin danh định của giá đỡ cầu chảy được thiết kế thích hợp với dây chảy này;

- khi mức tiêu tán công suất của dây chảy bằng với mức tiêu tán công suất chấp nhận đuc danh định của giá đỡ cầu chảy.

Kiểm tra các yêu cầu này bằng các thử nghiệm nêu trong 8.3.

Bảng 4 - Giới hạn đ tăng nhiệt AT = (T - Ta) đối với cực tiếp xúc và đầu nối



Độ tăng nhiệt, °C

Không bọc1)

Bọc kín2)

Cực tiếp xúc7) 9)

Lò xo mang tải

Đồng trần

40

45





Đồng thau trần

45

50





Mạ thiếc

556)

60





Mạ niken

70 5) 3) 8)

755)8)3)





Mạ bạc

3)

3)



Bu lông

Đồng trần

55

60





Đồng thau trần

60

65





Mạ thiếc

65 6)

65 6)





Mạ niken

80 3)5)8)

85 3)5)8)





Mạ bạc

3)

3)

Đầu nối



Đồng trần

55

60





Đồng thau trần

60

65





Mạ thiếc

65

65





Mạ bạc hoặc niken

704)

704)

1) Trong trường hợp Te = Ta (xem 2.2.5).

2) Có khả năng áp dụng cho các giá trị DTe từ 10 °C đến 30 °C (10 0C <>DTe  £ 30 °C), nhiệt độ không khí xung quanh Ta không cao hơn 40 °C.

3) Chỉ giới hạn bởi sự cần thiết để không gây hỏng đến các bộ phận liền kề.

4) Giới hạn đ tăng nhiệt này được khống chế bằng cách sử dụng ruột dẫn có bọc cách điện PVC.

5) Giá trị đưa ra không áp dụng cho hệ cầu chảy trong đó vật liệu và mặt cắt của cực tiếp xúc đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

6) Giới hạn này có thể vuợt quá nếu chứng minh được rằng cực tiếp xúc không bị hỏng do nhiệt độ thực tế trong quá trình thử nghiệm đối với không hỏng cực tiếp xúc.

7) Giá trị đưa ra trong bảng này không áp dụng cho một số cầu chảy quá nhỏ, không thể đo được nhiệt độ mà không có nguy cơ hỏng, vì vậy, việc kiểm tra không hỏng cực tiếp xúc sẽ được tiến hành bằng thử nghiệm cho trong 8.10.

8) Khi có yêu cầu sử dụng các cực tiếp xúc mạ niken, do điện trở của lớp mạ tương đối lớn, nên cần có các phòng ngừa nhất định khi thiết kế cực tiếp xúc, giữa chúng cần có lực nén cực tiếp xúc tương đối lớn.

9) Thử nghiệm không hỏng cực tiếp xúc được cho trong 8.10.

7.4. Tác động

Dây chảy phải được thiết kế và có kích thưc đ khi được thử nghiệm theo cách bố trí thử nghiệm thích hợp của nó ở tần số danh định và ở nhiệt độ không khí xung quanh là (20 ± 5) °C thì:

- có khả năng mang liên tục bất kỳ dòng đin nào không vượt quá dòng đin danh định của nó;

- có khả năng chịu các điều kiện quá tải có khả năng xuất hiện trong vận hành bình thường (xem 8.4.3.4).

Đối với dây chảy “g" trong thời gian qui ước:

- phần tử chảy không được chảy, khi nó mang bất kỳ dòng điện nào không ợt quá dòng điện không chảy quy ước (Inf);

- dây chảy tác động khi mang dòng điện bằng hoặc lớn hơn dòng điện gây chảy qui ước           (lf).

CHÚ THÍCH: Cần quan tâm đến vùng thời gian-dòng điện, nếu có.

Đối với dây chảy “a":

- phần tử chảy không được chảy, khi nó mang dòng đin không vượt quá k1ln trong thời gian tương ứng được chỉ ra trên đường cong quá tải (xem hình 2);

- khi mang dòng điện có giá trị từ k1ln đến k2ln, phần tử chảy có thể chảy, với điều kiện là đặc tính thời gian trước hồ quang lớn hơn giá tr được chỉ ra trên đặc tính thời gian-dòng đin trước hồ quang;

- tác động khi mang dòng đin vượt quá k2ln nằm trong vùng thời gian-dòng điện của dây chảy, kể cả thời gian hồ quang.

Giá trị thời gian-dòng đin đo được trong 8.4.3.3 phải hạ xuống trong phạm vi vùng thời gian-dòng điện do nhà chế tạo cung cấp.

Dây chảy đưc coi là đáp ứng các điều kiện này nếu chịu được các thử nghiệm nêu trong 8.4.

7.5. Khả năng

Cầu chảy phải có khả năng cắt, ở tần số danh định, và ở điện áp không vưt quá điện áp phục hồi qui định trong 8.5, mạch điện bất kỳ có dòng điện kỳ vọng nằm trong khoảng:

- dòng điện If, đối với dây chảy “g":

- dòng điện k2ln, đối với dây chảy “a"; và

- trong trường hợp điện xoay chiều, khả năng cắt danh định tại hệ số công suất không nhỏ hơn các giá trị cho trong bảng 12A tương ứng với giá trị của dòng điện kỳ vọng;

- trong trường hợp dòng điện một chiều,            khả năng ct danh định tại hằng số thời gian không lớn hơn các giới hạn hằng số thời gian cho trong bảng 12B tương ứng với giá trị dòng điện kỳ vọng.

Trong thời gian tác động của dây chảy trong mạch thử nghiệm được mô tả trong 8.5, điện áp hồ quang không đưc vượt quá giá trị cho trong bảng 5.

CHÚ THÍCH: Trong trường hợp dây chảy được sử dụng trong mạch điện với điện áp hệ thống thuộc dải điện áp thấp hơn đin áp danh định của dây chảy thì cần xem xét điện áp hồ quang, điện áp này không ợt quá giá trị nếu trong bảng 5 tương ứng với điện áp hệ thống,

Bảng 5-Điện áp hồ quang lớn nhất

Đin áp danh định un của dây chảy

Điện áp hồ quang lớn nhất, giá trị đỉnh

V

V

Dòng điện xoay chiều và một chiều

Đến và bằng 60

1 000



61 - 300

2 000



301 - 690

2 500



691 - 800

3 000



801 -1 000

3 500

Chỉ đối với dòng điện một chiều

1 001 - 1 200

3 500



1 201 - 1 500

5 000

CHÚ THÍCH: Đối với dây chảy có dòng đin danh định nhỏ hơn 16 A, tuy không qui đnh điện áp hồ quang lớn nhất trong tiêu chuẩn này, nhưng đang được xem xét.

Cầu chảy đưc coi là đáp ứng các điều kiện này nếu chịu được các thử nghiệm nêu trong 8.5.

7.6. Đặc tính dòng điện cắt

Nếu không có qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này thì các giá trị dòng điện cắt đo đưc như quy định trong 8.6 phải nhỏ hơn hoặc bằng các giá trị tương ứng của đặc tính dòng điện cắt do nhà chế tạo ấn định (xem 5.8.1).

7.7. Đặc tính l2t

Các giá trị l2t trước hồ quang kiểm tra theo 8.7 không được nhỏn các đặc tính được nhà chế tạo qui định theo 5.8.2, và phải nằm trong các giới hạn cho trong bảng 6 đối với dây chảy "gG" và “gM”. Trong khoảng thời gian trước hồ quang nhỏ hơn 0,01 s, các giới hạn được cho trong các phần tiếp theo của bộ tiêu chuẩn này, nếu có yêu cầu. Các giá trị dùng cho dây chảy "gD" và "gN" được cho trong mục 5 của IEC 60269-2-1.

Giá trị l2t tác động kiểm tra theo 8.7, phải nhỏ hơn hoặc bằng, đặc tính do nhà chế tạo qui định phù hợp với 5.8.2 hoặc đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

Bảng 6 - Giá trị l2t trước hồ quang tại 0,01 s dùng cho dây chảy “gG”và “gM”

In dùng cho "gG"
Ich dùng cho “gM”* A

l2tmin
103 x (A2s)

l2tmax
103 x (A2s)

16

0,3

1,0

20

0,5

1,8

25

1,0

3,0

32

1,8

5,0

40

3,0

9,0

50

5,0

16,0

63

9,0

27,0

80

16,0

46,0

100

27,0

86,0

125

46,0

140,0

160

86,0

250,0

200

140,0

400,0

250

250,0

760,0

315

400,0

1 300,0

400

760,0

2 250,0

500

1 300,0

3 800,0

630

2 250,0

7 500,0

800

3 800,0

13 600,0

1000

7 840,0

25 000,0

1 250

13 700,0

47 000,0

* Đối với “gM”,  xem 5.7.1.

7.8 Tính chọn lọc quá dòng của dây chảy

Yêu cầu liên quan đến chọn lọc quá dòng tuỳ thuộc vào hệ cầu chảy, điện áp danh định và ứng dụng của cầu chảy; các yêu cầu liên quan có thể được nêu trong các phần tiếp theo của bộ tiêu chuẩn này.

7.9. Bảo vệ chống điện giật

Để bảo vệ con người khỏi điện giật, phải xem xét ba trạng thái của cầu chảy:

- khi cầu chảy đã được lắp ráp, lắp đt và đi dây đúng vào đế cấu chảy, dây chảy và, trong trường hợp thuộc đi tượng áp dụng, chi tiết căn chuẩn, ống cầu chảy và vỏ bọc tạo thành bộ phận của cầu chảy (điều kiện vận hành bình thường);

- quá trình thay dây chảy;

- khi dây chảy, ống dây chảy, nếu có, được tháo ra.

Điện áp chịu xung danh định được nêu trong bảng 13 tương ứng với đin áp danh định và cấp quá điện áp của cầu chảy được qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

Các yêu cầu đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này. Xem thêm 8.8.

Bảng 13 – Điện áp chịu xung danh định

Đin áp danh định của cầu chảy đến và bằng

V

Điện áp chịu xung danh dịnh Ulmp (1,2/50 ms)

 kV

Cấp quá điện áp

IV

III

II

I

230

4

2,5

1,5

0,8

400

6

4

2,5

1,5

690

8

6

4

2,5

1 000

12

8

6

4

7.9.1 Khe hở không khí và chiều dài đường rò

Khe hở không khí không được nhỏ hơn giá trị nêu trong bảng 14 để giảm nguy hiểm phóng điện đánh thủng do quá điện áp.

Bảng 14 - Khe hở nhỏ nhất trong không khí



Khe hở không khí nhỏ nhất

mm

Điện áp chịu xung danh định
Ulmp

kV

Điều kiện trường không đồng nhất

0,8

0,8

1,5

0,8

2,5

1,5

4,0

3,0

6,0

5,5

8,0

8,0

12,0

14,0

CHÚ THÍCH: Các giá trị khe hở nhỏ nhất trong không khí dựa trên điện áp xung 1,2/50 ms, trong áp suất khí quyển là 80 kPa, tương đương với áp suất khí quyển danh nghĩa ở độ cao 2 000 m so với mực nước biển.

Chiều dài đường rò cũng phải tương ứng với nhóm vật liệu, như xác định trong 2.7.1.3 của IEC 60664-1, ứng với điện áp danh định cho trong bảng 15.

Bảng 15 – Chiều dài đường rò nhỏ nhất



Chiều dài đường rò dùng cho thiết bị chịu ứng suất dài hạn

Điện áp danh định của cầu chảy đến và bằng

V

Nhóm vật liệu I

Nhóm vật liệu II

Nhóm vật liệu III

230

3,2

3,6

4

400

5

5,6

6,3

690

8

9

10

1000

12,5

14

16

7.9.2 Dòng điện rò của thiết bị thích hợp để cách ly

Cầu chảy thích hợp đ cách ly và có đin áp danh định lớn hơn 50 V, phi đo dòng điện rò qua mỗi cực khi các cực tiếp xúc ở vị trí mở.

Với điện áp thử nghiệm bằng 1,1 lần đin áp danh định, giá trị của dòng điện rò không đưc vượt quá:

- 0,5 mA trên mỗi cực đối với cầu chảy chưa qua sử dựng;

- 2 mA trên mỗi cực đối với cầu chảy giao nộp để thử nghiệm theo 8.5.

7.9.3. Yêu cầu kết cầu bổ sung đối với cầu chảy có ống dây chảy lắp liền, thích hợp để cách ly

Giá đỡ cầu chảy phải được ghi nhãn theo ký hiệu S00369 của IEC 60617.

CHÚ THÍCH 1: Ký hiệu IEC 60617-S00369 (DB: 2001-07) (trưc đây là ký hiệu 07-21-08 của IEC 60617-7).

Khi cầu chảy ở vị trí mở, dây chảy nằm trong ống dây chảy, phải có khoảng cách ly giữa các cực tiếp xúc của cầu chảy phù hợp với chức năng cách ly. Vị trí này phải được chỉ thị bằng vị trí của ống dây chảy.

Kiểm tra sự phù hợp với yêu cầu này theo 8.2.

Khi có phương tiện khóa được nhà chế tạo qui đnh để khóa cầu chảy ở vị trí cách ly, thì chỉ có thể khóa ở vị trí này, cầu chảy phải được thiết kế sao cho khi ống dây chảy ở vị tri gắn liền với đế cầu chảy thì tạo ra dấu hiệu chỉ ra vị trí mở và, vị trí khóa, nếu có.

CHÚ THÍCH 2: Cho phép khóa ở vị trí đóng trong các ứng dụng cụ thể.

Đối với cầu chảy có lắp mạch điện tử nối với cực về phía nguồn, cho phép cắt điện khỏi (các) mạch điện tử này trong quá trình thử nghiệm độ bền điện môi.

7.10. Khả năng chịu nhiệt

Tất cả các bộ phận của cầu chảy phải có đủ khả năng chịu nhiệt có thể xuất hiện trong sử dụng bình thường.

Nếu không có qui định nào khác trong các phần tiếp theo của bộ tiêu chuẩn này, thì yêu cầu này được coi là đưc đáp ứng khi cầu chảy đt được các kết quả thỏa đáng trong các thử nghiệm của 8.9 và 8.10.

7.11. Độ bền cơ

Tất cả các bộ phận của cầu chảy phải có đủ khả năng để chịu các ứng suất về cơ có thể xuất hiện trong sử dụng bình thường.

Nếu không có qui định vào khác trong các phần tiếp theo của bộ tiêu chuẩn này, thì yêu cầu này đưc coi là đưc đáp ứng khi cầu chảy đạt được các kết quả thỏa đáng trong các thử nghiệm của các điều từ đến 8.5 và 8.11.1.

7.12. Khả năng chng ăn mòn

Tất cả các bộ phận bằng kim loại của cầu chảy phải có khả năng chu được các ảnh hưởng ăn mòn có thể xuất hiện trong sử dụng bình thường.

7.12.1. Khả năng chống gỉ

Các bộ phận bằng sắt phải được bảo vệ đ đáp ng được các thử nghiệm liên quan.

Nếu không có qui định nào khác trong các phần tiếp theo của bộ tiêu chuẩn này, thi yêu cầu này đưc coi là đưc đáp ứng khi cầu chảy đt được các kết quả thỏa đáng trong các thử nghiệm của 8.2.4.2 và 8.11.2.3.

7.12.2. Khả năng chịu nứt khi già hóa

Bộ phận mang dòng phải có đủ khả năng chịu nứt khi già hóa. Các thử nghiệm liên quan đưc qui định trong 8.2.4.2 và 8.11.2.1.

7.13. Khả năng chịu nhiệt không bình thường và chịu cháy

Tất cả các bộ phận của cầu chảy phải có đủ khả năng chịu nhiệt không bình thường và chịu cháy. Thử nghiệm đưc qui định trong 8.11.2.2.

7.14. Tương thích điện từ

Cầu chảy thuộc phạm vi áp dụng của tiêu chuẩn này không nhạy với nhiễu điện từ thông thường, vì vậy không phải thử nghiệm miễn nhiễm.

Nhiễu điện từ phát ra một cách đáng kể từ cầu chảy chỉ ở thời điểm cầu chảy tác động. Các yêu cầu về tương thích điện từ được coi là được đáp ứng, với điều kiện là điện áp hồ quang lớn nhất trong quá trình tác động ở thử nghiệm điển hình phải phù hợp với yêu cầu của 7.5.

8. Thử nghiệm

8.1. Qui định chung

8.1.1. Loại thử nghiệm

Các thử nghiệm qui đnh trong điều này là thử nghiệm điển hình và trách nhiệm thực hiện thuộc về nhà chế tạo.

Trong quá trình thực hiện, nếu có xuất hiện tình trạng không đạt ở một trong các thử nghiệm này nhưng nhà chế tạo có thể chứng minh được việc không đạt là không tiêu biểu cho loại cầu chảy đó mà do khuyết tật riêng của mẫu thử nghiệm thì phải làm lại thử nghiệm liên quan. Điều này không áp đụng cho thử nghiệm khả năng cắt của cầu chảy.

Nếu các thử nghiệm chấp nhận dựa trên thỏa thuận giữa nhà chế tạo và người sử dụng thì các phép thử phải được chọn ra từ các thử nghiệm điển hình.

Thử nghiệm điển hình được thực hiện nhằm kiểm tra một kiểu cầu chảy cụ thể hoặc một dãy cầu chảy tạo thành một loạt đồng nhất (xem 8.1.5.2) đáp ng các đc tính qui đnh và tác động tin cậy trong điều kiện vận hành bình thường hoặc trong điều kiện qui định cụ thể.

Sự phù hợp với thử nghiệm điển hình đưc coi là để chứng tỏ rằng tất cả các cầu chảy có kết cấu như nhau đáp ứng được các yêu cầu của tiêu chuẩn này.

Phải lặp lại thử nghiệm điển hình nếu có sửa đổi bất kỳ bộ phận nào của cầu chảy theo cách có khả năng gây bất lợi cho kết quả thử nghiệm điển hình đã thực hiện trưc đó,

8.1.2. Nhiệt độ không khí xung quanh (Ta)

Nhiệt độ không khí xung quanh phải đưc đo bằng dụng cụ đo nhit đ được bảo vệ khỏi gió lùa và bức xạ nhiệt, đặt ở độ cao ngang với tâm của cầu chảy và cách tâm cầu chảy khoảng 1 m. Tại thời điểm bắt đầu mỗi thử nghiệm, nhiệt độ của cầu chảy phải xấp xỉ nhiệt độ không khí xung quanh.

8.1.3. Trạng thái của cầu chảy

Thử nghiệm phải được thực hiện trên cầu chảy sạch và khô.

8.1.4. Bố trí cầu chảy và kích thước

Ngoại trừ các thử nghiệm về cấp bảo vệ (xem 8.8), cầu chảy phải được lắp đặt ở vị trí có không khí lưu thông t do, trong môi trường xung quanh không có gió lùa ở vị trí hoạt động bình thường, ví dụ, đặt thẳng đứng và, nếu không có qui định khác, thi lắp trên vật liệu cách đin có đ độ cứng vững để chịu được các lực đột ngột nhưng không phải là lực đặt từ bên ngoài lên cầu chảy cần thử nghiệm.

Dây chảy phải được lắp đt như trong sử dụng bình thường hoặc nằm trong giá đỡ cầu chảy, tùy theo thiết kế của nó hoặc trong một cơ cấu thử nghiệm theo các chỉ dẫn đưc nêu trong các điều liên quan của phần tiếp theo của bộ tiêu chuẩn này.

Trước khi bắt đầu thử nghiệm, phải đo các kích thước bên ngoài qui định và so sánh kết quả đo được với các kích thưc qui định trong tờ dữ liệu liên quan của nhà chế tạo hoặc đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

8.1.5. Thử nghiệm dây chảy

Dây chảy phải được thử nghiệm bằng (các) loại đồng điện và, đối với dòng xoay chiều, ở tần số danh định, nếu không có qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này.

8.1.5.1. Thử nghiệm toàn bộ

Trước khi tiến hành thử nghiệm này phải đo điện trở trong R của tất cả các mẫu ở nhiệt độ không khí xung quanh là (20 ± 5) °C có dòng đin dùng đ đo nh hơn hoặc bằng 0,1 ln. Ghi lại giá tri điện trở R vào báo cáo thử nghiệm.

Tóm tắt các thử nghiệm toàn bộ được nêu trong bảng 7A.

8.1.5.2. Thử nghiệm dây chảy của loạt đồng nhất

Các dây chảy có dòng đin danh định khác nhau được coi là một loạt đồng nhất với điều kiện là:

- có vỏ bọc giống nhau về hình dạng và kết cấu, chỉ có kích thước phần tử chảy là khác nhau. Điều kiện này cũng được thỏa mãn khi chỉ có các cực tiếp xúc dây chảy là khác nhau, trong trường hợp đó, các thử nghiệm được thực hiện trên dây chảy có cực tiếp xúc của dây chảy có nhiều khả năng tạo ra kết quả thử nghiệm ít mong muốn nhất;

- có môi trường dập hồ quang giống nhau và có cùng mức đ đ đầy;

- có các phần tử chảy là các vật liệu giống nhau. Phần tử chảy phải có chiều dài và hình dạng giống nhau;

CHÚ THÍCH: Ví dụ, phần tử chảy có thể được thành bằng các công cụ giống nhau từ vật liệu có chiều dày khác nhau.

- có mặt cắt có thể khác nhau dọc theo chiều dài của các phần tử chảy cũng như sợng của các phần tử chảy, không đưc vượt quá mặt cắt và sốợng phần tử chảy của dây chảy có dòng điện danh định lớn nhất;

- khoảng cách nhỏ nhất giữa hai phần tử chảy liền kề và giữa các phần tử chảy và mặt trong của vỏ không nhỏ hơn khoảng cách của dây chảy có dòng đin danh định lớn nhất;

- thích hợp để sử dụng với giá đỡ cầu chảy cho trước, hoặc thích hợp để sử dụng mà không có giá đỡ cầu chảy, nhưng có cách bố trí giống nhau đối với tất cả các dòng đin danh định trong loạt đồng nhất;

- liên quan đến thử nghiệm đ tăng nhiệt, tích số Rln3/2 không vượt quá các giá trị tương ứng dùng cho dây chảy có dòng đin danh định lớn nhất trong loạt đồng nhất. Điện trở R đưc đo trên dây chảy như nêu trong 8.1.5.1;

- liên quan đến thử nghiệm khả năng cắt, khả năng ct danh định là không lớn hơn kh năng cắt của dây chảy có dòng điện lớn nhất trong loạt đồng nhất. Nếu không, dây chảy có dòng đin danh định lớn nhất trong số các dây chảy có khả năng ct danh định lớn hơn phải chịu các thử nghiệm N° 1 và N° 2.

Đối với các dây chảy trong một loạt đồng nhất:

- dây chảy có dòng đin danh định lớn nhất phải được thử nghiệm toàn bộ theo bảng 7A;

- dây chảy có dòng đin danh định nhỏ nhất chỉ phải thử nghiệm theo bảng 7B;

- dây chảy có dòng đin danh định nằm trong khoảng lớn nhất và nhỏ nhất phải được thử nghiệm theo bảng 7C.

Bảng 7A - Tóm tắt các thử nghiệm toàn bộ trên dây chảy và sốợng dây chảy cần thử nghiệm

Thử nghiệm theo điều

Sốợng mẫu

Dây chảy "g”

Dây chảy “a”

8.1.4 Kích thước

1

1

1

1

1

1

3

3

1

3

1

1

1

1

3

1

1

1

1

3

3

1

4

3

3

x

x

x

























x

x

x















8.1.5.1 Điện trở

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

8.3 Độ tăng nhiệt, tiêu tán công suất

x





























x



















8.4.3.1 a) Dòng điện không chảy qui ước

x

















































8.4.3.1 b) Dòng điện gây chảy qui ước

x

















































8.4.3.2 Dòng đin danh định



x















































8.4.3.3 Đặc tính thời gian-dòng điện, ngưỡng



















































a) Ngưỡng, dây chảy “g”
lmin (0,1 s)





















x





























b) lmax (5 s)























x



























c) lmin (0,1 s)

























x

























d) lmax (0,1s)



























x























Ngưỡng, dây chảy “a”













































x





8 4.3.4 Quá tải



















x





























x

8 4.3.5 Bảo vệ quá tải cáp qui uớc

















x

































8.4 3.6 Cơ cấu chỉ thị3)







x

x

x

x

x

















x

x

x

x

x









            Cơ cu đập3)





x

x

x

x

x

x

















x

x

x

x

x

x







8.5 N0 5 Khả năng cắt1)







x

























x

















8.5 N0 4 Khả năng cắt1)









x

























x















8.5 N0 3 Khả năng cắt1)











x

























x













8.5 N0 2 Khả năng cắt2)













x

























x











8.5 N0 1 Khả năng cắt2)















x

























x









8.6 Đặc tính dòng điện cắt 4)



















































8.7 Đặc tính l2t4



















































8.8 Cấp bảo vệ4)



















































B.9 Khả năng chịu nhiệt4)



















































8.10 Không hỏng các cực tiếp xúc4)



















































8.11.1 Độ bền cơ4)



















































8.11.2.1 Không bị nứt4)5)



















































8.11.2.2 Khả năng chịu nhiệt độ bất thường và chịu cháy4)





























x

















x



8.11.2.3 Khả năng chống gỉ4)



















































1) Có hiệu lực đối với đặc tính thời gian-dòng điện, nếu nhiệt độ không khí xung quanh nằm trong khoảng từ 15 °C đến 20 0C (xem 8.4 3.3)

Đối với dây chảy được thử nghiệm trong trang bị thử nghiệm, sử dụng các thử nghiệm theo 3a), 4a) và 5a) của 8.4 3 3.

2) Cũng có hiệu lực đối với đặc tính dòng điện cắt và đặc tính l2t (xem 8.6 và 8.7)

3) Chỉ áp dụng đối với các dây chảy có cơ cấu chỉ thị hoặc cấu đập.

4) Các thử nghiệm theo các điều từ 8.6 đến 8.11 liên quan đến hệ cầu chảy được đề cập trong các phần tiếp theo của bộ tiêu chuẩn này. Sốợng mẫu cần thử nghiệm phụ thuộc vào hệ thống và vật liệu.

5) Đối với các dây chảy có bộ phận mang dòng làm bằng hợp kim đồng có qua cán, có tỷ lệ đóng nhỏ hơn 83 %.

Bảng 7B - Tóm tắt các thử nghiệm dây chảy có dòng điện danh định nhỏ trong loạt đồng nhất và sốợng dây chảy cần thử nghiệm

Thử nghiệm theo các điều

Sốợng mẫu

Dây chảy "g”

Dây chảy “a”



1

1

1

1

1

3

1

1

3

1

1

1

1

1

1

1

3

1

3

4

8.1.4 Kích thước

x

x

x





















x

x

x









8.1.5.1 Điện trở

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

8.4.3.1 a) Dòng điện không chảy qui ước









x































8.4.3.1 b) Dòng điện gây chảy qui ước









x































8.4.3.2 Dòng đin danh định







x

































8.4.3.3.1 Đặc tính thời gian-dòng điện

            N0 3a4)

x

























x













            N0 4a4)



x

























x











            N0 5a4)





x

























x









8.4.3.3.2 Ngưỡng, dây chảy “g”

a)         lmin (10 s)



















x





















b)         lmax (5 s)





















x



















c)         lmin (0,1 s)























x

















d)         lmax (0,1 s)

























x















            Ngưỡng, dây chảy “a”







































x

8.4.3.4. Quá tải

















x



















x



8.4.3.5. Bảo vệ quá tải cáp quy ước















x

























8.4.3.6. Cơ cấu chỉ thị3)











x





















x







             Cơ cấu đập3)











x

x



















x

x





8.5 N0 1 Khả năng cắt1)











x





















x







8.6 Đặc tính dòng điện cắt 2)









































8.7 Đặc tính l2t 2)









































8.8 Cấp bảo vệ2)









































8.9 Khả năng chịu nhiệt2)









































8.10 Không hỏng các cực tiếp xúc2)









































811.1 Độ bền cơ4)









































8.11.2.2 Khả năng chịu nhiệt độ bất thường và chịu cháy2)









































8.11.2.3 Khả nang chống gỉ2)









































1) Cũng có hiệu lực đối với đặc tính cắt và đặc tính l2t (xem 8.6 và 8.7).

2) Có thể có các thử nghiệm theo các điều từ 8.6 đến 8.11 liên quan đến hệ cầu chảy đưc đề cập trong các phần tiếp theo của bộ tiêu chuẩn này. Số ợng mẫu cần thử nghiệm phụ thuộc vào hệ thống và vật liệu.

3) Chỉ áp dụng đối với các dây chảy có cơ cấu chỉ thị hoặc cơ cấu đập.

4) Ngoại trừ ”gD", "gG" và "gM", vì đã thực hiện đủ các thử nghiệm đưc đề cập ở kiểm tra ngưỡng (xem 8.4.3.3.2)

Bảng 7C - Tóm tắt các thử nghiệm trên dây chảy có dòng đin danh định trong khoảng lớn nhất và nhỏ nhất của loạt đồng nhất và sốợng dây chảy cần thử nghiệm

Thử nghiệm theo điều

Sốợng mẫu

Dây chảy “g”

Dây chảy "a"





1

1

1

1

1

1

1

1

2

2

8.14

Kích thước

x

x











x



x

8.1.5.1

Điện trở

x

x

x

x

x

x

x

x

x

x

8.4.3.1a)

Dòng không chảy qui ước

x



















8.4.3.2

Dòng đin danh định

x



















8.4.3.3.1

Đặc tính thời gian cắt N° 4a1)



x











x





8.4.3.3.2

a)

Ngưỡng, dây chảy “g"

lmin (10 s)







x













b)

lmax (5 s)









x











c)

lmin (0,1 s)











x









d)

lmax (0,1 s)













x









Ngưỡng dây chảy “a"

















x

x

8.4.3.5

Bảo vệ quá tải cáp thông thường





x















CHÚ THÍCH: Thử nghiệm này có thể thực hiện ở điện áp giảm thấp.

’’ Ngoại trừ “gD", “gG” và “gM, vì đã thực hiện đủ các thử nghiệm được đề cập ở kiểm tra ngưỡng (xem 8.4.3.3.2)

8.1.6 Thử nghiệm giá đỡ cầu chảy

Giá đỡ cầu chảy phải chịu các thử nghiệm theo bảng 8.

Bảng 8 - Tóm tắt các thử nghiệm toàn bộ trên giá đỡ cầu chảy và sốợng giá đỡ cần thử nghiệm

Thử nghiệm theo điều

Sốợng mẫu

1

1

3

3

8.1.4 Kích thước

x



x

x

8.2 Tính chất cách ly

x







8.3 Độ tăng nhiệt và tiêu tán công suất chấp nhận được



x





8.5 Dòng đin đỉnh chịu được



x





8.8 Cấp bảo vệ

x







8.9 Khả năng chịu nhiệt



x





8.10 Không hỏng cực tiếp xúc







x

8.11.1 Độ bền cơ

x

x

x

x

8.11.2.1 Không bị nứt1)





x



8.11.2.2 Khả năng chịu nhiệt độ bất thường và chịu cháy

x







8.11.2.3 Khả năng chống gỉ



x





1) Đối với giá đỡ cầu chảy có các bộ phận mang dòng được làm bằng hợp kim đồng có qua cán, có tỷ lệ đồng nhỏ hơn 83 %,

CHÚ THÍCH: Có thể cán các thử nghiệm bổ sung liên quan đến hệ cầu chảy đặc biệt đưc đề cập trong các phần tiếp theo của bộ tiêu chuẩn này. Sốợng mẫu phụ thuộc vào hệ thống và vật liệu.

8.2. Kiểm tra tính chất cách ly và tính thích hợp để cách ly

8.2.1. Bố trí giá đỡ cầu chảy

Ngoài các điều kiện nêu trong 8.1.4 còn có các bổ sung sau đây:

Cầu chảy phải được lắp dây chảy có kích thước lớn nhất được thiết kế cho loại giá đỡ cầu chảy liên quan.

Khi dựa vào đế cầu chảy đ cách điện, các phần là kim loại phải đưc đặt ở các đim dùng để cố đnh đế cầu chảy theo các điều kiện lắp đặt do nhà chế tạo qui định, các phần kim loại này phải được coi là bộ phận khung của thiết bị. Nếu nhà chế tạo không có qui định nào khác, thì đế cầu chảy phải được cố định vào một tấm kim loại.

Nếu dây chảy được thiết kế để thay thế trong khi có điện, thì bề mặt của dây chảy, cơ cu dùng để thay dây chảy hoặc ống dây chảy, nếu có, có thể bị chạm tới trong khi thay thế đúng cách được coi tà một bộ phận của cầu chảy. Do vậy, các bề mặt này nếu bằng vật liệu cách điện thì phải có vỏ bọc bằng kim loại được nối đến khung của thiết bị trong quá trình thử nghiệm; nếu bằng kim loại thì chúng phải được nối trực tiếp với khung.

Nếu có phương tiện cách ly bổ sung, ví dụ như các vách ngăn do nhà chế tạo cung cấp, thì các phương tiện cách ly này phải ở đúng vị trí trong quá trình thử nghiệm.

Để kiểm tra tính thích hợp để cách ly, thiết bị phải ở vị trí mở bình thường, dây chảy nằm trong ống cầu chảy, hoặc dây chảy và trong trường hợp thuộc đi tượng áp dụng, ống cầu chảy phải được tháo ra.

8.2.2. Kiểm tra tính chất cách ly

8.2.2.1. Các đim đt điện áp thử nghiệm

Điện áp thử nghiệm dùng để kiểm tra tính chất cách ly phải đưc đặt vào:

a) giữa các bộ phận mang điện và khung, với dây chảy và cơ cu dùng để thay dây chảy hoặc ống cầu chảy, nếu có, ở đúng vị trí;

b) giữa các đầu nối khi cầu chảy ở vị trí mở bình thường, dây chảy nằm trong ống cầu chảy, hoặc khi dây chảy và cơ cu dùng để thay dây chảy hoặc ống cầu chảy, nếu có, đã được tháo ra;

c) giữa các bộ phận mang điện có cực tính khác nhau trong trường hợp giá đỡ cầu chảy nhiều cực, với dây chảy có kích thước lớn nhất dự kiến lắp với giá đ này và (các) cơ cu dùng để thay (các) dây chảy hoặc (các) ống cầu chảy, nếu có, ở đúng vị trí;

d) giữa các bộ phận mang đin, trong trường hợp giá đỡ cầu chảy nhiều cực, có thể có chênh lệch điện thế sau khi dây chảy tác động, với (các) ống cầu chảy hoặc chỉ riêng (các) cơ cu dùng để thay (các) dây chảy (nhưng không có dây chảy) ở đúng vị trí.

8.2.2.2. Giá trị điện áp thử nghiệm

Giá trị hiệu dụng của điện áp thử nghiệm có tần số công nghiệp được cho trong bảng 9 là hàm số của đin áp danh định của giá đỡ cầu chảy.

Bảng 9 - Điện áp thử nghiệm

Điện áp danh định Un của giá đỡ cầu chảy

V

Điện áp thử nghiệm xoay chiều (hiệu dụng)

V

Điện áp thử nghiệm một chiều

V



đến và bằng 60

1 000

1 415



61-300

1 500

2 120

Xoay chiều và một chiều

301 - 690

1 890

2 670



691-800

2 000

2 830



801 -1 000

2 200

3 110

Chỉ cho điện một chiều

1 001-1 500



3 820

8.2.2.3 Phương pháp thử nghiệm

8.2.2.3.1. Điện áp thử nghiệm phải đưc đt tăng dần rồi giữ ở giá trị đy đ như cho trong bảng 9 trong thời gian 1 min.

CHÚ THÍCH: Nguồn tạo điện áp thử nghiệm cần có dòng điện ngắn mạch tối thiểu là 0,1 A ở chế đ đt tương ứng với điện áp thử nghiệm trên mạch hở.

8.2.2.3.2. Giá đỡ cầu chảy phải chịu đưc điều kiện ẩm.

Xử lý ẩm phải được thực hiện trong tủ ẩm có độ ẩm không khí tương đối được duy trì  trong khoảng từ 91 % đến 95 %.

Nhiệt độ không khí tại vị trí đặt mẫu phải được giữ để không sai lệch quá 2 °C so với giá trị T thích hợp trong khoảng từ 20 °C đến 30 °C.

Trước khi đặt vào tủ ẩm, mẫu phải đưc đưa về nhiệt độ sai khác so với giá trị T nói trên           không quá 2 °C.

Đặt mẫu vào tủ trong thời gian 48 h.

Ngay sau khi xử lý ẩm và sau khi đã lau hết những giọt nưc đọng, phải đo điện trở cách điện giữa các điểm nêu trong 8.2.2.1 bằng cách đt điện áp một chiều có giá trị xấp xỉ 500 V.

8.2.3. Kiểm tra tính thích hợp để cách ly

Khe hở không khí lớn hơn các giá trị cho trong bảng 14 có thể được kiểm tra bằng cách đo kích thước hoặc bằng cách thử nghiệm điện áp.

8.2.3.1. Các đim đặt điện áp thử nghiệm

Điện áp thử nghiệm dùng để kiểm tra tính thích hợp để cách ly phải đưc đặt giữa các đầu nối trong khi dây chảy và cơ cu dùng để thay dây chảy hoặc ống cầu chảy, nếu có, được tháo ra, hoặc thiết bị đang ở vị trí mở bình thường, với dây chảy nằm trong ống cầu chảy.

8.2.3.2. Giá trị của điện áp thử nghiệm

Điện áp thử nghiệm dùng để kiểm tra là giá trị của điện áp chịu xung danh đnh được cho trong bảng 16.

Bảng 16 - Điện áp thử nghiệm đặt lên các cực để kiểm tra tính thích hợp để cách ly

Điện áp chịu xung danh định

Uimp

kV

Điện áp thử nghiệm và độ cao so với mực nước biển tương ứng

U1.2/50

kV

Mực nước biển

200 m

500 m

1 000 m

2 000 m

0,8

1,8

1,7

1,7

1,6

1,5

1,5

2,3

2,3

2,2

2,2

2



2,5

3,5

3,5

3,4

3,2

3



4,0

6,2

6,0

5,8

5,6

5



6,0

9,8

9,6

9,3

9,0

8



8,0

12,3

12,1

11,7

11,1

10



12,0

18,5

18,1

17,5

16,7

15

8.2.3.3. Phương pháp thử nghiệm

Điện áp xung 1,2/50 ms theo bảng 16 đưc đt năm lần lên mỗi cực trong thời gian ít nhất là 1 s.

8.2.4. Khả năng chấp nhận kết quả thử nghiệm

8.2.4.1. Trong quá trình đt điện áp thử nghiệm theo bảng 9, không đưc có phóng đin đánh thủng cách điện hoặc phóng điện bề mặt. Phóng điện mờ nhưng không gây sụt áp thì được bỏ qua.

Không đưc có phóng đin đánh thủng trong quá trình thử nghiệm điện áp xung.

8.2.4.2. Điện trở cách đin đo theo 8.2.2.3.2 không được nhỏ hơn 1 MW.

8.3. Kiểm tra đ tăng nhiệt và tiêu tán công suất

8.3.1. Bố trí cầu chảy

Nếu không có qui định nào khác của nhà chế tạo, thì phải sử dụng một cầu chảy cho thử nghiệm này.

Cầu chảy phải được lắp đt trong môi trưng không khí lưu thông tự do như qui đnh trong 8.1.4 đ đảm bảo rằng kết quả thử nghiệm không bị ảnh hưởng bởi điều kiện lắp đặt thực tế.

Thử nghiệm phải được thực hiện ở nhiệt độ không khí xung quanh là (20 ± 5) °C.

Việc nối dây về cả hai phía của từng cầu chảy phải có chiều dài không nhỏ hơn 1 m. Trong trường hợp cần thiết hoặc cần bố trí từ hai cầu chảy trở lên trong một thử nghiệm kết hợp thì các cầu chảy có thể mắc nối tiếp. Điều này có thể dẫn đến chiều dài tổng giữa hai đầu nối của cầu chảy mắc nối tiếp khoảng 2 m. Cáp phải càng thẳng càng tốt. Nếu không có qui định khác trong các phần tiếp theo của bộ tiêu chuẩn này, thì mặt cắt của dây nối phải được chọn theo bảng 10. Đối với dòng đin danh đnh đến 400 A, phải sử dụng cáp nối là cáp có ruột dẫn bằng đồng một lõi có bọc cách điện PVC màu đen. Đối với dòng đin danh định từ 500 A đến 800 A, có thể sử dụng ruột dẫn bằng đồng một lõi có bọc cách đin là PVC màu đen hoặc sử dụng thanh cái bằng đồng trần. Đối với các dòng đin danh đnh cao hơn, chỉ sử dụng thanh cái bằng đng sơn đen mờ. Mômen xiết các vít để nối cáp với đấu nối được cho trong các phần tiếp theo của bộ tiêu chuẩn này.

8.3.2. Đo đ tăng nhiệt

Các giá trị về đ tăng nhiệt cho trong bảng 4 dùng cho các cực tiếp xúc và đầu nối của cầu chảy phải đưc xác định bằng các thiết bị đo thích hợp nhất, với điều kiện thiết bị đo này không thể gây ảnh hưởng đáng kể đến nhiệt độ của bộ phận cầu chảy. Phương pháp sử dụng phải được nêu trong báo cáo thử nghiệm.

8.3.3. Phép đo tiêu tán công suất trên dây chảy

Dây chảy phải được lắp vào giá đỡ cầu chảy hoặc vào trang bị thử nghiệm như qui định trong các phần tiếp theo của bộ tiêu chuẩn này. Bố trí thử nghiệm phải theo qui định trong 8.3.1.

Tiêu tán công suất trên dây chảy phải được đo theo đơn v oát, các đim đo được chọn trên dây chảy để cho giá trị lớn nhất, Các đim đo được cho trong các phần tiếp theo của bộ tiêu chuẩn này.

8.3.4. Phương pháp thử nghiệm

Các thử nghiệm (8.3.4.1 và 8.3.4.2) phải được tiếp tục cho đến khi hiển nhiên là đ tăng nhiệt không thể ợt quá giới hạn qui định nếu các thử nghiệm vẫn tiếp tục cho đến khi đt được nhiệt độ ổn định. Nhiệt độ ổn định là nhiệt độ mà sau mỗi giờ sự thay đổi không quá 1 °C. Phép đo phi được tiến hành trong 15 min cuối của thử nghiệm. Cho phép tiến hành thử nghiệm này ở điện áp giảm thấp.

8.3.4.1. Độ tăng nhiệt của giá đỡ cầu chảy

Phải thực hiện thử nghiệm độ tăng nhiệt ở điện xoay chiều bằng cách sử dụng dây chảy mà, tại dòng đin danh định của giá đỡ cầu chảy, tiêu tán lượng công suất bằng với tiêu tán công suất chấp nhận đưc danh định của giá đỡ cầu chảy, hoặc sử dụng một dây chảy giả trong trường hợp có qui định trong các phần tiếp theo của bộ tiêu chuẩn này. Dòng điện chạy trong mạch thử nghiệm phải là dòng đin danh định của giá đỡ cầu chảy.

8.3.4.2. Tiêu tán công suất trên dây chảy

Thử nghiệm phải được thực hiện bằng điện xoay chiều, ở dòng đin danh định của dây chảy.

Bảng 10 - Mặt cắt của ruột dẫn đồng dùng trong các thử nghiệm tương ứng của 8.3 và 8.4

Dòng điện danh định

A

Mặt cắt

mm2

2

1

4

1

6

1

8

1,5

10

1,5

12

1,5

16

2,5

20

2,5

25

4

32

6

40

10

50

10

63

16

80

25

100

35

125

50

160

70

200

95

250

120

315

185

400

240

500

2 x150 hoặc 2 x (30 X 5)*

630

2x185 hoặc 2 x (40 x 5 )*

800

2 x 240 hoặc 2 x (50 x5 )*

1 000

2 x ( 60 x5 )*

1 250

2 x (80 x5)*

* Mặt cắt khuyến cáo dùng cho cầu chảy được ấn đnh để nối với thanh cái bằng đồng. Kiểu đấu nối và bố trí đấu nối phải được nêu trong báo cáo thử nghiệm. Đối vối thanh cái sơn đen mờ: khoảng cách giữa hai thanh cái song song của cùng một cực xấp xỉ là 5 mm.

CHÚ THÍCH: Các giá trị cho trong bảng 10 cũng như giới hạn đ tăng nhiệt cố định trong bảng 4 cần được coi là qui ước có hiệu lực đối với thử nghiệm đ tăng nhit qui định trong 8.3.4. Cầu chảy được sử dụng hoặc được thử nghiệm theo các điều kiện tương ứng với hệ thống lắp đặt cho truớc có thể có kiểu, tính chất và cách bố trí đấu nối khác với các điều kiện thử nghiệm này. Vì vậy có thể yêu cầu hoặc chấp nhận giới hạn đ tăng nhiệt khác.

8.3.5. Khả năng chấp nhận kết quả thử nghiệm

Đ tăng nhit không đưc vượt quá các giá trị qui định trong bảng 4.

Tiêu tán công suất của dây chảy không đưc vượt quá giá trị tiêu tán công suất danh định của nó hoặc giá trị đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này. Tiêu tán công suất chấp nhận được của giá đỡ cầu chảy không được nhỏ hơn giá trị tiêu tán công suất danh định của các dây chảy dự đnh để sử dụng với giá đỡ cầu chảy đó hoặc các giá trị qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

Sau thử nghiệm này, cầu chảy phải ở trong trạng thái thỏa đáng. Cụ thể, các bộ phận của giá đỡ cầu chảy dùng để cách ly phải chịu được điện áp thử nghiệm theo 8.2 sau khi đã được làm nguội về nhiệt độ xung quanh (xem bảng 9); ngoài ra, không được có bất kỳ biến dạng nào có thể gây phương hi đến tác đng đúng của cầu chảy.

8.4 Kiểm tra tác dộng

8.4.1. Bố trí cầu chảy

Bố trí cầu chảy đưc qui định trong 8.1.4.

Chiều dài và mặt cắt của ruột dẫn được nối phải tương ứng với chiều dài và mặt cắt đưc qui định trong 8.3.1 và phải được chọn theo dòng đin danh định của dây chảy. Xem bảng 10.

8.4.2. Nhiệt độ không khí xung quanh

Trong quá trình thử nghiệm, nhiệt độ không khí xung quanh phải là (20 ± 5) 0C.

8.4.3. Phương pháp thử nghiệm và kết quả thử nghiệm chấp nhận được

8.4.3.1. Kiểm tra dòng điện không chảy và dòng điện gây chảy qui ước

Cho phép tiến hành các thử nghiệm dưi đây điện áp giảm thấp:

a) Cho dây chảy chịu dòng điện không chảy quy ước (Inf) trong thời gian bằng thời gian qui ước qui định trong bảng 2. Dây chảy không được chảy trong thời gian này

b) Sau khi được làm nguội đến nhiệt độ xung quanh, cho dây chảy chịu dòng điện gây chảy qui ước (lf). Dây chảy phải tác động trong thời gian qui ưc như qui định trong bảng 2.

8.4.3.2. Kiểm tra dòng điện danh định của dây chảy “g”

Để kiểm tra dòng đin danh định của dây chảy cần thực hiện các thử nghiệm dưi đây, cầu chảy được lp đt như qui định trong 8.4.1. Cho phép thực hiện các thử nghiệm này ở điện áp giảm thấp.

Một dây chảy phải chịu một thử nghiệm xung trong 100 h, trong đó dây chảy sẽ mang tải chu kỳ. Mỗi chu kỳ có một giai đon đóng trong thi gian qui ước và một giai đoạn cắt bằng 0,1 lần thời gian qui ước, dòng điện thử nghiệm bằng 1,05 lần dòng đin danh định của dây chảy. Sau thử nghiệm này các đặc tính của dây chảy không đưc thay đổi. Việc kiểm tra phải được thực hiện bằng thử nghiệm nêu trong điểm a) của 8.4.3.1.

8.4.3.3. Kiểm tra đặc tính thời gian -dòng điện và ngưỡng

8.4.3.3.1. Đặc tính thời gian-dòng điện

Đăc tính thời gian-dòng điện có thể được kiểm tra dựa trên kết quả đt được từ máy hiện sóng ghi lại trong quá trình thực hiện thử nghiệm theo 8.5.

Cần xác đnh các giai đon dưi đây:

1) từ thời đim đóng mch đến thời đim phép đo điện áp chứng tỏ bắt đầu có hồ quang;

2) từ thời đim đóng mch đến thời điểm mạch điện ngắt hoàn toàn.

Các giá trị thời gian trước hồ quang và thời gian tác đng đưc xác đnh như vậy chiếu theo trục hoành tương ứng với giá trị của dòng điện kỳ vọng phải nằm trong vùng thời gian-dòng điện do nhà chế tạo đưa ra hoc đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

Đối với các dây chảy của loạt đồng nhất (xem 8.1.5.2) thử nghiệm toàn bộ theo 8.5 chỉ thực hiện trên dây chảy có dòng đin danh định lớn nhất, dây chảy này phải có đủ thông số đc trưng về dòng điện nhỏ hơn chỉ để kiểm tra thời gian trước hồ quang. Trong trường hợp này, phải thực hiện các thử nghiệm bổ sung ở nhiệt độ không khí xung quanh là (20 ± 5)0C và chỉ ở các giá trị của dòng điện kỳ vọng dưi đây:

- đối với dây chảy “g" trừ dây chảy “gD”, “gG" và “gM”, khi các thử nghiệm đy đ được thực hiện theo kiểm tra của ngưỡng (xem 8.4.3.3.2):

thử nghiệm 3a), từ 10 đến 20 lần;

thử nghiệm 4a), từ 5 đến 8 lần;

thử nghiệm 5a), từ 2,5 đến 4 lần dòng điện danh định của dây chảy;

- đối với dây chảy “a"

thử nghiệm 3a), từ 5 k2 đến 8 k2 lần

thử nghiệm 4a), từ 2 k2 đến 3 k2 lần;

thử nghiệm 5a), từ k2 đến 1,5 k2 lần dòng đin danh định của dây chảy (xem hình 2).

Thử nghiệm bổ sung này có thể được thực hiện ở điện áp giảm thấp. Trong trường hợp đó, nếu thời gian trước hồ quangợt quá 0,02 s thì giá trị của dòng đin đo được trong quá trình thử nghiệm phải được coi là giá trị của dòng điện kỳ vọng.

8.4.3.3.2. Kiểm tra ngưỡng

Các thử nghiệm sau đây có thể thực hiện ở điện áp giảm thấp. Ngoài các thử nghiệm đã nêu trên đây, còn phải thực hiện tiếp các thử nghiệm bổ sung để kiểm tra dây chảy ‘gG” và "gM\”

a)  Cho dây chảy chịu dòng điện nêu trong bảng            3, cột 2 trong 10 s. Dây chảy không đưc tác động.

b) Cho dây chảy chịu dòng điện nêu trong bảng 3, cột 3. Dây chảy phải tác động trong vòng 5 s.

c) Cho dây chảy chịu dòng điện nêu trong bảng 3, cột 4 trong 0,1 s. Dây chảy không đưc tác động.

d) Cho dây chảy chịu dòng điện nêu trong bảng 3, cột 5. Dây chảy phải tác động trong vòng 0,1 s.

8.4.3.4. Quá tải

Bố trí thử nghiệm cũng giống như bố trí thử nghiệm đ tăng nhiệt (xem 8.3.1). Ba mẫu dây chảy phải chịu 50 xung có cùng độ rộng xung và có cùng dòng điện thử nghiệm.

Đối với dây chảy ”g", dòng điện thử nghiệm phải bằng 0,8 lần dòng đin đưc xác định từ đặc tính thời gian-dòng đin trước hồ quang nhỏ nhất của nhà chế tạo trong thời gian trước hồ quang là 5 s. Độ rộng của mỗi xung phải là 5 s và khoảng thời gian giữa các xung phải bằng 20 % của thời gian qui ước qui định trong bảng 2.

Đối với dây chảy “a", dòng điện thử nghiệm phải bằng k1ln ± 2 %. Độ rộng xung phải tương ứng với độ rộng chỉ ra trên đường cong quá tải của k1ln do nhà chế tạo qui định. Khoảng thời gian giữa các xung phải bằng 30 lần độ rộng xung.

Thử nghiệm này có thể thực hiện ở điện áp giảm thấp.

CHÚ THÍCH: Có thể giảm khoảng thời gian giữa các xung khi có sự đồng ý của nhà chế tạo.

Sau khi làm mát để trở về nhiệt độ không khí xung quanh, dây chảy phải chịu dòng điện bằng với dòng điện sử dụng trong quá trình thử nghiệm quá tải. Thời gian trước hồ quang, khi cho dòng điện này chạy qua, phải nằm trong vùng thời gian - dòng điện của nhà chế tạo.

8.4.3.5. Bảo vệ quá tải qui ước của cáp (chỉ đối với dây chảy “gG”)

Để chứng tỏ dây chảy có khả năng bảo vệ cáp khỏi quá tải, một dây chảy phải chịu thử nghiệm qui ưc sau đây. Dây chảy được lắp vào giá đỡ cầu chảy thích hợp của nó hoặc vào trang bị thử nghiệm như qui đnh trong 8.4.1, nhưng được lắp với ruột dẫn đồng có bọc PVC và có mặt cắt như qui định trong bảng 11. Cầu chảy và dây dẫn nối đến cầu chảy phải được gia nhiệt trước bằng dòng đin danh định của dây chảy trong thời gian bằng với thời gian qui ước.

Sau đó, dòng điện thử nghiệm được tăng đến giá trị bằng 1,45 lz (lz đưc qui định trong bảng 11). Dây chảy phải tác động trong thời gian nhỏ hơn thi gian qui ước.

Thử nghiệm này có thể thực hiện ở điện áp giảm thấp.

CHÚ THlCH: Không cần thực hiện thử nghiệm này nếu tích 1,45lz, lớn hơn ng điện gây chảy qui ước.

Bảng 11 – Bảng dùng cho thử nghiệm trong 8.4.3.5

ln của dây chảy

A

Mặt cắt danh nghĩa của ruột dẫn đồng

mm2

lz*

A

12

1

15

16

1,5

19,5

20 và 25

2,5

27

32

4

36

40

6

46

50 và 63

10

63

80

16

85

100

25

112

125

35

138

160

50

168

200

70

213

250

120

299

315

185

392

400

240

461

* Khả năng mang dòng lz đối với hai ruột dẫn mang tải (xem bảng A52-2 của IEC 60364-5-52).

8.4.3.6. Hoạt động của thiết bị chỉ thị và cơ cấu đập, nếu có

Hoạt đng đúng của thiết bị chỉ thị được kiểm tra kết hợp với kiểm tra khả năng cắt (xem 8.5.5).

Để kiểm tra hoạt động của cơ cấu đập, nếu có, phải thử nghiệm một mẫu bổ sung ở dòng điện

- I4 (xem bảng 12A và 12B) trong trường hợp dây chảy “g”;

- 2 k1 ln trong trường hợp dây chảy "a" (xem hình 2);

và ở điện áp phục hồi là:

- 20 V đối vối điện áp danh đnh không vượt quá 500 V;

- 0,04 Un đối với đin áp danh đnh vượt quá 500 V.

Giá trị điện áp phục hồi có thểợt quá 10 %.

cấu đập phải tác động trong quá trình thực hiện tất cả các thử nghiệm tiến hành ở điện áp phục hồi:

- ít nhất là 20 V.

Trong quá trình thực hiện một trong các thử nghiệm này, nếu có xuất hiện sai lỗi ở thiết bị chỉ thị hoặc cơ cu đập thì thử nghiệm không được coi là không đạt với điều kiện nhà chế tạo có thể chứng minh được việc không đạt là không tiêu biểu cho loại cầu chảy đó mà do khuyết tật riêng của mẫu thử nghiệm.

8.5. Kiểm tra khả năng cắt

8.5.1. Bố trí cầu chảy

Bố trí thử nghiệm đưc qui định trong 8.1.4.

Phải bố trí các ruột dẫn thích hợp có chiều dài xấp xỉ 0,2 m trên hai phía của cầu chảy hoàn chỉnh trong mặt phẳng của cơ cu đấu nối và theo hướng của tuyến nối giữa các đầu nối của cầu chảy. Ở khoảng cách này, toàn bộ dây phải được đỡ chắc chắn. Ngoài ra dây phải được uốn vuông góc về phía sau. Bố trí thử nghiệm này đưc coi là đáp ứng khi sử dụng trang bị thử nghiệm đưc qui định trong các phần tiếp theo của bộ tiêu chuẩn này.

8.5.2. Đ
