Tiêu chuẩn quốc gia TCVN 6259-10:2003 về Quy phạm phân cấp và đóng tàu biển vỏ thép - Phần 10: Ổn định

TIÊU CHUẨN QUỐC GIA

TCVN 6259-10:2003

QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP - PHẦN 10: ỔN ĐỊNH

Rules for the classification and construction of sea-going steel ships - Part 10: Stability

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1. Phạm vi áp dụng

1.1.1. Những qui định ở Phần này áp dụng cho những tàu boong kín hoạt động ở trạng thái nổi tĩnh. Đối với những tàu lướt, tàu đệm khí và tàu cánh ngầm, tàu chạy bằng buồm (khi chạy có sử dụng buồm) và ụ nổi, những yêu cầu của Phần này được áp dụng ở mức độ xét thấy hợp lý và có thể thực hiện được.

1.1.2. Những qui định ở Phần này được áp dụng cho những tàu đang khai thác ở mức độ hợp lý và có thì thực hiện được. Đối với những tàu do sửa chữa lớn, hoán cải, trang bị lại hoặc hiện đại hóa mà ổn định bị giảm thì bắt buộc phải áp dụng những yêu cầu của Phần này.

Ổn định của những tàu có chiều dài nhỏ hơn 20 mét sau khi hoán cải, sửa chữa lớn, trang bị lại hoặc hiện đại hóa cần phải thỏa mãn những yêu cầu của Phần này hoặc những yêu cầu về ổn định cho những tàu đó trước lúc hoán cải, sửa chữa lớn, trang bị lại hoặc hiện đại hóa.

1.1.3. Những yêu cầu của Phần này không áp dụng cho trạng thái tàu không, trừ trường hợp nêu ở 2.3.1.

1.2. Định nghĩa và giải thích

Các định nghĩa và giải thích thuật ngữ chung được trình bày ở TCVN 6259-1 :2003- “Qui định chung vì hoạt động giám sát và phân cấp”.

1.2.1. Trong Phần này dùng những định nghĩa sau đây:

1. Chiều cao mạn lý thuyết - Đoạn thẳng đứng đo tại sườn giữa từ mặt trên của tôn giữa đáy hoặc từ tiếp điểm mặt trong của vỏ ngoài với sống chính đáy tới mép trên của xà ngang boong tại mạn mà thể tích thân tàu phía dưới nó được đưa vào tính ổn định.

Trên những tàu có mép boong lượn tròn với mép mạn thì chiều cao mạn lý thuyết đo tới điểm giao nhau của các đường lý thuyết kéo dài của boong liên lục cao nhất và mạn như khi mối nối đó là gãy góc. Nếu boong liên tục cao nhất theo chiều dọc tàu có bậc và phần bậc này của boong chạy dài trên điểm đo chiều cao mạn thì chiều cao mạn đó phải đo tới đường boong giả định. Đường boong giả định là đoạn kéo dài của phần boong thấp song song với phần cao.

2. Hàng lỏng - Tất cả những chất lỏng có ở trên tàu bao gồm cả hàng của tàu chở chất lỏng, các dự trữ chất lỏng của tàu, nước dằn, nước trong các bể giảm chành, bể bơi, v.v...

3. Hàng đồng nhất - Hàng có thể tích riêng không đổi.

4. Hạt - Lúa mì, ngô, kiểu mạch, lúa mì đen, đại mạch, gạo, thóc, cao lương, đậu và các dạng chế biến khác nếu đặc tính của chúng tương tự như đặc tính của hạt ở dạng tự nhiên.

5. Hàng rời - Hạt và hàng không phải hạt gồm những phần tử riêng biệt và chuyên chở không cần bao bì.

6. Chiều dài tàu - 96% chiều dài toàn bộ đo theo đường nước chở hàng mùa hè hoặc chiều dài từ mép trước của sống mũi dẫn tâm trụ lái ở cùng đường nước đó, lấy trị số nào lớn hơn.

7. Tàu hút bùn - Tàu dùng để nạo hút và vận chuyển bùn.

8. Các lượng dự trữ - Chất đốt, nước ngọt, thực phẩm, dầu bôi trơn, vật liệu tiêu thụ v.v...

9. Tàu cuốc - Tàu cuốc, hút đất bằng mọi phương pháp và không có hầm để vận chuyển đất bùn.

10. Tàu chở công te nơ - Tàu dành riêng và được trang bị đặc biệt để chở hàng trong các công te nơ theo tiêu chuẩn quốc tế.

11. Tiêu chuẩn về thời tiết - Tỷ số giữa mômen lật trên mômen nghiêng do áp suất gió.

12. Tàu chở gỗ - Tàu dùng để chở hàng gỗ trên boong.

13. Thượng tầng - Cấu trúc có boong che kín nằm trên boong liên tục cao nhất và trải rộng tới các mạn hoặc chỉ cách các mạn một đoạn không lớn hơn 4% chiều rộng lớn nhất đo tại sườn giữa của tàu. Đoạn boong đuôi, mũi nâng cao được coi là thượng tầng. Những công trình tương tự khác được bố trí trên các boong cao hơn boong liên tục cũng coi là thượng tầng.

14. Các lỗ hở - Những lỗ ở boong cao nhất hoặc trên các mạn của thân tàu, những lỗ trên các boong, mạn, vách ngăn của thượng tầng và lầu mà về phương diện kín nước dưới tác dụng của sóng, quan điểm sức bền và độ tin cậy không thỏa mãn các yêu cầu của TCVN 6259-2 :2003 - Phần 2 “Thân tàu và trang thiết bị ”(sau đây gọi tắt là Phần 2) và TCVN 6259-7 :2003 - Phần 7 “Vật liệu và trang thiết bị ” (sau đây gọi tắt là Phần 7). Các lỗ nhỏ như các lỗ ở mạn thuộc các hệ thống và đường ống của tàu thực tế không ảnh hưởng tới ổn định khi nghiêng động thì không được coi là hở.

15. Chuyển vùng - Sự hoạt động của các tàu ngoài giới hạn của vùng hoạt động được quy định.

16. Tay đòn hứng gió - Độ cao của tâm áp suất gió tính từ đường nước.

17. Diện tích mặt hứng gió - Diện tích của hình chiếu phần khô của tàu (trừ cần trục nổi) lên mặt đối xứng khi tàu ở tư thế thẳng.

18. Lầu lái - Cấu trúc được boong che kín nằm trên boong cao nhất hoặc trên boong thượng tầng, cách một trong hai mạn một khoảng không nhỏ hơn 4% chiều rộng lớn nhất đo tại sườn giữa của tàu, và có cửa ra vào, cửa sổ hoặc các lỗ tương tự trên các vách ngoài.

19. Tàu không tải - Tàu được đóng xong nhưng không có trọng tải. Nước dằn được tính vào trọng tải.

20. Phao chuyển tải - Tàu không tự chạy, không có thuyền viên, dùng để chở hàng trên boong và không có miệng khoang hàng ở trên boong, trừ các lỗ lên xuống kiểu người chui, được đậy bằng nắp có đệm kín nước.

21. Tàu hút bùn có hầm chứa đất - Tàu vét đất bằng mọi thiết bị và có hầm chứa để vận chuyển đất bùn đó.

22. Góc vào nước - Góc nghiêng mà nước tràn vào các buồng bên trong tàu qua những lỗ được coi là hở hoặc những lỗ có thể bị hở trong lúc tàu đang làm việc theo các điều kiện khai thác.

23. Sà lan đất - Sà lan chuyên dùng để vận chuyển đất.

24. Chiều rộng tàu - Chiều rộng lớn nhất đo tại đường nước chở hàng mùa hè giữa các mép ngoài của sườn nếu là tàu vỏ thép và giữa hai mặt ngoài cùng của tàu nếu vỏ bằng vật liệu khác.

1.2.2. Trong Phần này dùng những giải thích thuật ngữ sau đây :

1. Biên độ chòng chành - Biên độ tính toán giả định của chòng chành.

2. Đường cong thủy lực - Các đường cong biểu diễn các đại lượng đặc trưng cho tính nổi phụ thuộc vào chiều chìm tàu.

3. Áp suất gió - Áp suất gió tính toán qui ước.

4. Đồ thị các Mômen giới hạn - Đồ thị của các mômen tĩnh giới hạn. Trên trục tung của đồ thị đặt giá trị lượng chiếm nước, trọng tải hoặc chiều chìm của tàu. Trên trục hoành đặt các giá trị giới hạn của các mômen tĩnh khối lượng theo chiều cao, ứng với toàn bộ các yêu cầu khác nhau của Phần này về ổn định của tàu .

5. Đồ thị tổng hợp - Đồ thị ổn định của tàu có các đoạn chia trên trục hoành không đều tỷ lệ với sin của các góc nghiêng. Đồ thị này bao gồm một tập hợp các đường cong tay đòn ổn định hình dáng theo các lượng chiếm nước khác nhau và tập hợp các chiều cao tâm nghiêng (hoặc chiều cao trọng tâm của tàu) theo trục tung để xây dựng chùm đường thẳng xác định ổn định trọng lượng. Các ký hiệu được sử dụng trong Phần này được nêu trong Phụ lục C - “Bảng ký hiệu”.

6. Bản hướng dẫn thử nghiêng - Bản hướng dẫn để xác định lượng chiếm nước tàu không và trọng tâm của tàu bằng cách thử nghiêng.

7. Bản hướng dẫn về các bề mặt tự do - Bản hướng dẫn xác định ảnh hưởng các bề mặt tự do của hàng lỏng đối với ổn định của tàu.

8. Bản thông báo - Bản thông báo ổn định cho thuyền trưởng (stability booklet).

9. Giữa tàu - điểm giữa của chiều dài tàu.

10. Mônmen nghiêng do áp suất của gió - Mômen tính toán giả định do tác dụng của gió.

11. Mômen lật - Mômen nghiêng động tính toán giả định nhỏ nhất.

12. Lượng hiệu chỉnh về bề mặt tự do - Lượng hiệu chỉnh xét đến lượng giảm ổn định của tàu do có ảnh hưởng mặt tự do của hàng lỏng.

13. Máy đo góc - Phương tiện (trừ các trọng vật) dùng để đo các góc nghiêng của tàu khi thử nghiêng và có kết cấu được Đăng kiểm công nhận.

14. Thiết bị đặc biệt - Hệ thống được lắp đặt cố định ở trên tàu để đánh giá ổn định ban đầu của tàu trong quá trình khai thác (ví dụ: Các bể thử nghiêng có lắp các máy đo góc) được Đăng kiểm công nhận để đo các góc nghiêng khi tiến hành thử nghiêng.

15. Các hệ thống giảm chòng chành - Thiết bị đặc biệt kiểu chủ động và bị động được lắp đặt trên tàu để giảm biên độ chòng chành.

Các bể giảm chòng chành bằng các bề mặt tự do là những bể nước thụ động, bao gồm những bể nước có kết cấu đặc biệt để làm giảm biên độ chòng chành nhờ tác dụng hồi phục do nước chuyển động tự do từ mạn này sang mạn kia (các bể hình chữ U không tính vào loại bể này).

16. Các hồ sơ về bể chứa trang bị cho tàu - Khối lượng và các biện pháp sử dụng ghi trong hồ sơ của bể giảm chòng chành có bề mặt tự do để đạt được sự thăng bằng giữa các dao động bản thân của trọng lượng chất lỏng trong bể chứa và dao động bản thân của tàu.

1.3. Khối lượng giám sát

1.3.1. Các yêu cầu chung về trình tự phân cấp, giám sát đóng mới và các đợt kiểm tra phân cấp cũng như những quy định về lập hồ sơ kỹ thuật để xuất trình cho Đăng kiểm xem xét và công nhận được trình bày trong Phần 1.

1.3.2. Đối với mỗi tàu tuân theo các yêu cầu của Phần này, Đăng kiểm sẽ tiến hành các công việc sau đây :

1. Trước lúc đóng mới:

- Kiểm tra và xét duyệt các hồ sơ kỹ thuật liên quan đến ổn định của tàu ;

2. Trong thời gian đóng mới và thử nghiêng :

- Giám sát việc thử nghiêng :

- Kiểm tra và xét duyệt biên bản thử nghiêng và bản thông báo ổn định.

3. Tiến hành các đợt kiểm tra để phát hiện những thay đổi lượng chiếm nước tàu không trong quá trình khai thác, sửa chữa và hoán cải nhằm mục đích xác nhận sự phù hợp của Bản thông báo ổn định.

1.4. Các yêu cầu kỹ thuật chung

1.4.1. Các bản tính phải thực hiện bằng những phương pháp được công nhận trong lý thuyết tàu. Khi sử dụng máy tính thì phương pháp tính và chương trình tính phải được Đăng kiểm công nhận.

1.4.2. Bản tính tay đòn ổn định hình dáng

1. Các bản tính tay đòn ổn định hình dáng phải tính theo đường nước song song với đường nước thiết kế.

Đối với những tàu khai thác với độ chúi ban đầu thường xuyên lớn thì các bản tính tay đòn ổn định hình dáng, nếu được sự đồng ý của Đăng kiểm, cần phải thực hiện theo độ chúi ban đầu.

Nếu do hình dạng và việc bố trí trang thiết bị của tàu mà độ chúi phát sinh ra lúc nghiêng có ảnh hưởng lớn tới mômen hồi phục thì phải đưa độ chúi đó vào khi tính tay đòn ổn định hình dáng.

2. Khi tính tay đòn ổn định hình dáng có thể phải tính đến những tầng của thượng tầng mà chúng:

(1) Thỏa mãn các yêu cầu của TCVN 6259-2:2003 - Phần 2 , trong đó mức độ đóng kín tin cậy các cửa thông sáng cũng phải thỏa mãn các yêu cầu của TCVN 6259-7:2003 - Phần 7.

(2) Có lối qua lại cho thuyền viên từ boong hở phía trên vào các buồng làm việc bên trong các thượng tầng đó và vào được cả buồng máy bằng những lối khác trong suốt thời gian khi các cửa trong các vách thượng tầng đóng kín.

Nếu thượng tầng giữa và thượng tầng đuôi thỏa mãn các yêu cầu của Phần 2 nhưng các cửa ra vào trong các vách thượng tầng là những lối thoát duy nhất lên boong mà mép trên của các ngưỡng cửa ra vào các thượng tầng nhúng nước, khi tàu toàn tải nghiêng đi một góc nhỏ hơn 60^o, thì chiều cao tính toán của các thượng tầng theo giả thuyết phải lấy bằng nửa chiều cao thực tế của nó, còn các cửa trong thượng tầng phải coi là kín.

Nếu mép trên của các ngưỡng cửa ra vào nhúng nước khi tàu toàn tải nghiêng một góc bằng và lớn hơn 60^o thì chiều cao tính toán của thượng tầng nằm trên boong phải lấy bằng chiều cao thực tế của nó.

3. Khi tính tay đòn ổn định hình dáng cũng có thể phải xét đến cả lầu lái với điều kiện :

(1) Chúng thỏa mãn các yêu cầu của Phần 2, trong đó theo mức độ đóng kín tin cậy các cửa thông sáng phải thỏa mãn các yêu cầu của Phần 7.

(2) Có lối thoát phụ lên boong ở phía trên

Nếu thỏa mãn các điều kiện nói trên các lầu đều được tính theo toàn bộ chiều cao của nó. Nếu lầu thỏa mãn các yêu cầu của Phần 2, nhưng không có lối thoát phụ lên boong ở phía trên thì không cần để ý đến những lầu đó khi tính tay đòn ổn định hình dáng, còn những lỗ ở trong boong nằm phía dưới nó có thể có hoặc không có nắp đậy. Các lầu có các nắp đậy không thỏa mãn yêu cầu của Phần 7, thì không được tính đến khi tính tay đòn ổn định hình dáng. Các lỗ trong boong nằm dưới nó chỉ được coi là đóng kín trong trường hợp khi các gờ miệng và thiết bị đóng nó thỏa mãn yêu cầu của Phần 2.

4. Ở những tàu có nắp đậy miệng hầm hàng thỏa mãn các yêu cầu của Phần 2 và Phần 7 có thể tính đến các thể tích của các miệng đó.

5. Trên bản vẽ các đường cong cánh tay đòn ổn định hình dáng phải trình bày sơ đồ (với tỷ lệ nhỏ) các thượng tầng và lầu có nêu rõ các lỗ hở. Cần phải nêu rõ vị trí của điểm dùng để tính tay đòn hình dáng.

1.4.3. Sơ đồ các khoang

Sơ đồ các khoang kín nước nằm trong khối lượng thiết kế kỹ thuật phải có các số liệu cần thiết để xác định vị trí trọng tâm của các khoang riêng biệt chứa đầy chất lỏng và lượng hiệu chỉnh do ảnh hưởng của các mặt tự do của chất lỏng đối với ổn định.

1.4.4. Sơ đồ các boong

1. Các bản vẽ boong nằm trong khối lượng thiết kế kỹ thuật phải có đủ số liệu để xác định trọng tâm của hàng hóa trên boong.

2. Đối với tàu khách, các bản vẽ boong phải ghi rõ diện tích của boong mà hành khách có thể qua lại tự do và ghi rõ số khách có thể tập trung nhiều nhất trên những diện tích tự do của boong, về một bên mạn (xem 3.1.2 và 3.1.3).

1.4.5. Sơ đồ bố trí các cửa ra vào, lối đi lại, cửa thông sáng và góc vào nước

1. Sơ đồ bố trí các cửa ra vào và các cửa tương tự phải gồm tất cả các cửa ra vào và những lỗ tương tự trên boong hở kể cả các cửa và các lỗ ở vỏ ngoài cùng với những hồ sơ tương ứng về kết cấu của chúng.

2. Sơ đồ bố trí các cửa thông sáng phải bao gồm các cửa thông sáng nằm dưới boong liên tục cao nhất và ở cả các thượng tầng, các lầu được đưa vào tính tay đòn ổn định hình dáng.

3. Để tính tay đòn ổn định hình dáng của mỗi tàu cần phải xây dựng đường cong góc vào nước qua các lỗ thấp nhất được coi là hở ở mạn, boong hoặc thượng tầng của tàu.

1.4.6. Tính toán mặt hứng gió của tàu (trừ cần cẩu nổi)

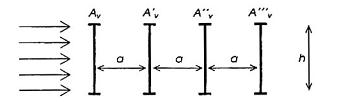

1. Khi tính diện tích thông gió phải tính đến các hình chiếu của tất cả các thành liên tục và bề mặt của thân tàu, thượng tầng và lầu lái lên mặt đối xứng, hình chiếu các cột cẩu, ống thông hơi, xuồng máy, các thiết bị trên boong, tất cả các dây chằng có thể bị kéo căng khi gặp bão, kể cả những hình chiếu của các bề mặt bên của hàng boong, hàng gỗ mà thiết kế đã dự kiến chở trên tàu.

Đối với những tàu có trang bị buồm hỗ trợ thì diện tích hứng gió của buồm cuộn lại phải được xét riêng trên bản vẽ hình chiếu đứng và cộng vào diện tích hứng gió chung của các bề mặt liên tục.

Độ hứng gió của các bề mặt không liên tục của các hàng rào, tay vịn (trừ cột cẩu) và các dây chằng của tàu không có trang bị buồm, độ hứng gió của các vật nhỏ khác được đưa vào tính toán bằng cách tăng tổng diện tích hứng gió của các bề mặt liên tục lên 5% khi tính ở chiều chìm nhỏ nhất d_mi_n và tăng mômen tĩnh của diện tích đó lên 10%.

Độ hứng gió của các diện tích không liên tục trên những tàu dễ bị băng phủ được tính bằng cách tăng diện tích và mômen tĩnh diện tích hứng gió của những bề mặt liên tục, tính theo chiều chìm d_min tương ứng lên 10 và 20% hoặc 7,5 và 15% theo tiêu chuẩn băng phủ được nêu ở 2.4. Trong đó trị số diện tích hứng gió của những bề mặt không liên tục và vị trí trung tâm của nó theo chiều cao tính từ mặt cơ bản phải lấy cố định cho tất cả các phương án tải trọng.

Đối với tàu công te nơ hình chiếu cạnh của các công te nơ trên boong phải tính vào diện tích hứng gió như một thành liên tục không để ý đến khe hở giữa các công te nơ.

2. Việc áp dụng các phương pháp gần đúng nói trên để tính độ hứng gió của các diện tích không Iiên tục và của các vật nhỏ là không bắt buộc. Theo ý muốn của người thiết kế các phần hứng gió đó có thể tính chi tiết hơn. Trong trường hợp tính độ hứng gió của các bề mặt không liên tục ví dụ các dây chằng cần cẩu, các dây nhỏ của tàu không trang bị buồm, các hàng rào, các dàn cần cẩu dạng mắt lưới v.v..., phải nhận diện tích hình bao của chúng với các hệ số hứng gió, hệ số này được xác định như sau :

	không băng	có băng
- Đối với các hàng rào phủ lưới	0,6	1,2
- Đối với các hàng rào không phủ lưới	0,2	0,8
- Đối với các cần cẩu dạng dàn	0,5	1,0

Đối với các dây chằng cần cẩu, các dây chằng của tàu không có trang bị buồm, các hệ số hứng gió phải lấy theo Bảng 10/1.1 phụ thuộc vào tỷ số : z_o/b_o

Trong đó:

z_o : Chiều cao điểm dây chằng buộc vào cột cẩu kể từ mạn chắn sóng.

b_o: Độ dạng rộng của các dây tới mạn chắn sóng.

Hình chiếu phần khô của thân tàu, các lầu và thượng tầng phải tính với hệ số hứng gió bằng 1,0. Hình chiếu của các mặt cắt hình tròn đứng lẻ loi trên boong (các ống, các ống thông gió, các cột cần cẩu) phải nhân với hệ số hứng gió bằng 0,6.

Bảng 10/1.1 Hệ số hứng gió

Tỷsố z₀/b₀		3	4	5	6	7	8	9	10	11	12	13	14
Hệ số hứng gió	Không đóng băng	0,14	0,18	0,23	0,27	0,31	0,35	0,40	0,44	0,48	0,52	0,57	0,61
Hệ số hứng gió	Có đóng băng	0,27	0,34	0,44	0,51	0,59	0,66	0,76	0,84	0,91	1,00	1,00	1,00

Khi tính chi tiết diện tích hứng gió của các vật nhỏ bé, bề mặt không liên tục của các dây cần cẩu, dây nhỏ, các hàng rào, các dây chằng v.v..., cần phải lấy hệ số hứng gió bằng 1,0. Nếu hình chiếu của các bộ phận riêng biệt của diện tích hứng gió hoàn toàn hoặc từng phần chồng lên nhau thì khi tính chỉ cần lấy một hình chiếu. Nếu các hình chiếu che nhau có hệ số hứng gió khác nhau thì tính cho hình chiếu có hệ số hứng gió lớn hơn.

3. Tay đòn hứng gió Z

Là khoảng cách tính bằng mét từ tâm hứng gió tới đường nước thực tế khi tàu ở tư thế thẳng trên nước tĩnh. Vị trí tâm hứng gió phải xác định bằng phương pháp thường dùng để tìm tọa độ trọng tâm của bề mặt phẳng.

4. Diện tích hứng gió và mômen tĩnh của nó phải tính theo chiều chìm của tàu d_min. Các phần tử hứng gió ở các chiều chìm khác được phép tính chuyển. Cho phép sử dụng phép nội suy bậc nhất bằng cách lấy điểm thứ hai theo chiều chìm ứng với dấu mạn khô mùa hè.

1.4.7. Cách tính ảnh hưởng của hàng lỏng

1. Trong số các bể chứa được chú ý khi tính ảnh hưởng của hàng lỏng đối với ổn định ở góc lớn phải bao gồm các bể chứa mỗi loại hàng lỏng và nước dằn mà theo điều kiện sử dụng có thể có các bề mặt tự do đồng thời, những bể chứa thuộc hệ giảm chành không phụ thuộc vào kiểu của chúng. Để tính ảnh hưởng của bề mặt tự do cần lập một tổ hợp tính toán gồm các bể chứa đơn độc hoặc từng nhóm theo mỗi loại hàng lỏng. Trong số các nhóm bể chứa theo mỗi loại hàng lỏng thường gặp trong khai thác hoặc trong số các bể chứa đơn độc, cần phải chọn để sao cho mômen nghiêng tổng cộng DM₃₀ do chất lỏng xô dạt làm tàu nghiêng tới góc 30^o, còn đối với cần cẩu nổi DM₁₅ ở góc nghiêng 15^o, có giá trị lớn nhất. Trong đó ở tất cả các trường hợp trừ những trường hợp nêu ở 3.2.2 và 3.4.2 cần phải tính lượng hiệu chỉnh khi chứa 50% dung tích của nó.

Các phương pháp tính lượng hiệu chỉnh được trình bày trong Hướng dẫn xác định ảnh hưởng các mặt tự do của hàng lỏng đối với ổn định của tàu. Cho phép chọn những bể chứa phù hợp với Hướng dẫn nhận và trả hàng lỏng.

2. Trong tính toán không tính đến những bể chứa thỏa mãn điều kiện sau :

Trong đó :

: Hệ số không thứ nguyên lấy theo Bảng 10/1.2.

Đối với các cần cẩu nổi không tính đến những bể chứa thỏa mãn điều kiện sau :

Lương hiệu chỉnh tổng cộng DM₁₅ cho những bể chứa không đưa vào tính không được lớn hơn 0,05 W_mi_n. Trong trường hợp ngược lại cần phải tính các lượng hiệu chỉnh thích hợp. Các ký hiệu của các đại lượng dùng trong Phần này được nêu trong bảng nằm ở trang cuối.

Bảng 10/1.2 Hệ số

b_T/a_T	20	10	5	2	1	0,5	0,2	0,1
	0,111	0,113	0,114	0,094	0,049	0,024	0,010	0,005

3. Cần phải lựa chọn các bể chứa nằm trong tổ hợp tính ảnh hưởng các mặt tự do của hàng lỏng đối với ổn định ban đầu phù hợp với điều 1.4.7-1 nhưng có khác là căn cứ vào ổn định ban đầu cần phải chọn các bể chứa theo giá trị lớn nhất của DM_h, là tích của mômen quán tính bản thân của mặt tự do khi tàu không nghiêng nhân với tỷ trọng của hàng lỏng.

4. Trong tính toán không tính đến các bể chứa thỏa mãn điều kiện sau :

Trong tính toán không chú ý đến các lượng dư nhỏ của các hàng lỏng còn sót lại trong các bể chứa đã hút kiệt.

1.4.8. Các trạng thái tải trọng

1. Cần phải kiểm tra ổn định của tàu theo các trạng thái tải trọng qui định cho các kiểu tàu cụ thể nói ở Chương 3 và Chương 4.

2. Đối với những tàu thuộc kiểu không có qui định cụ thể ở Chương 3 thì trạng thái tải trọng cần kiểm tra phải bao gồm:

(1) Tàu đủ tải với toàn bộ dự trữ

(2) Tàu đủ tải với 10% dự trữ

(3) Tàu không tải với toàn bộ dự trữ

(4) Tàu không tải với 10% dự trữ

3. Nếu trong quá trình sử dụng bình thường, về mặt ổn định gặp những trạng thái tải trọng xấu hơn so với những trường hợp qui định ở -2 trên hoặc qui định ở Chương 3 thì phải kiểm tra ổn định cho những trạng thái đó.

4. Khi kiểm tra trên tàu có vật dằn rắn thì khối lượng vật dằn đó phải đưa vào trạng thái tàu không.

5. Trong tất cả các trạng thái tải trọng có thể gặp trong quá trình khai thác trừ những trạng thái qui định cụ thể ở Chương 3, nếu cần, có thể tính nước dằn vào trọng tải của tàu.

1.4.9. Đồ thị ổn định

1. Đối với tất cả các trạng thái tải trọng đã xét cần phải xây dựng đồ thị ổn định có tính đến lượng hiệu chỉnh do ảnh hưởng các bề mặt tự do của hàng lỏng.

2. Khi có các lỗ hở ở mạn, boong cao nhất hoặc trong các thượng tầng của tàu mà qua đó nước có thể lọt vào bên trong thân tàu thì đường cong ổn định chỉ tính đến góc vào nước, ở những độ nghiêng lớn hơn góc vào nước được coi là mất ổn định hoàn toàn và đồ thị ổn định phải ngắt đoạn tại góc nghiêng đó.

3. Nếu nước lọt vào thượng tầng qua những lỗ hở chỉ ngăn bằng cả hoặc chỉ một phần của thượng tầng đó, thì ở những góc nghiêng lớn hơn góc vào nước phải được coi là không có thượng tầng hoặc chỉ một phần của thượng tầng. Như vậy đường cong ổn định tĩnh sẽ có bậc còn đường cong ổn định động sẽ có chỗ gãy góc.

1.4.10. Các tài liệu tính toán có liên quan đến kiểm tra ổn định và bảng kê tổng hợp

1. Đối với các tàu được kiểm tra cần phải nộp cho Đăng kiểm xem xét các tài liệu tính toán có liên quan đến việc kiểm tra ổn định (các bản tính tải trọng, ổn định ban đầu, đồ thị ổn định, mặt hứng gió, biên độ chòng chành, góc nghiêng do hành khách dồn về một mạn, góc nghiêng khi lượn vòng, lượng đóng băng v.v...).

2. Đối với tất cả các trạng thái tải trọng tính toán cần phải lập bảng kê tổng hợp các kết quả tính toán lượng chiếm nước, vị trí trọng tâm, ổn định ban đầu và độ chúi, các bảng tổng hợp kết quả kiểm tra ổn định phù hợp với các yêu cầu của Phần này.

1.4.11. Đồ thị ổn định tổng hợp và đồ thị các mômen tĩnh giới hạn của tàu (trừ cần cẩu nổi)

1. Đối với các tàu được thiết kế phải có đồ thị ổn định tổng hợp để xác định được các đặc điểm của đồ thị ổn định tĩnh ở mọi lượng chiếm nước và chiều cao tâm nghiêng (hoặc cao độ trọng tâm của tàu).

2. Cần phải xây dựng đồ thị các mômen giới hạn (hoặc chiều cao tâm nghiêng hoặc cao độ trọng tâm) để đánh giá được mức độ thỏa mãn tất cả các yêu cầu của Phần này.

1.4.12. Các yêu cầu đối với Bản thông báo ổn định

1. Để đảm bảo ổn định cho tàu trong lúc khai thác, mỗi tàu phải có Bản thông báo ổn định được Đăng kiểm duyệt. Khi lập Bản thông báo ổn định nên sử dụng các chỉ dẫn của Phụ lục 1.

2. Nếu trên tàu cần sử dụng các máy tính hoặc hệ thống đo tự động để xác định tư thế và tính ổn định thì các phương tiện đó phải được Đăng kiểm công nhận (kèm theo sự công nhận chương trình tương ứng và phương pháp để kiểm tra ổn định trong các điều kiện khai thác).

Mặc dù trên tàu có máy tính hoặc hệ thống đo tự động đã được công nhận để kiểm tra ổn định và tư thế của tàu vẫn không được lấy đó làm cơ sở để bỏ đi một phần nào của Bản thông báo.

Phương pháp sử dụng của các máy tính phải được trình bày trong Bản thông báo ổn định. Khi đó trong Bản thông báo phải nêu rõ ràng trước lúc sử dụng máy tính sĩ quan trên tàu phải kiểm tra độ chính xác của chúng và các hệ thống đo phù hợp với Hướng dẫn sử dụng đính kèm.

3. Bản thông báo phải lập dựa trên kết quả thử nghiêng tàu, trừ những trường hợp nêu ở 1.5.7.

Đối với các tàu nêu ở 1.5.2-1, Bản thông báo lập theo kết quả thử nghiêng chiếc tàu đầu tiên của nhóm đó. Bản thông báo được lập cho chiếc tàu đầu tiên của một nhóm nào đó có thể dùng cho những tàu của nhóm thứ hai, nếu theo kết quả thử nghiêng chiếc tàu đầu tiên của nhóm này, lượng chiếm nước tàu không thay đổi không quá 2%, cao độ trọng tâm của tàu không lớn hơn trị số tính theo 1.5.2-2 và không vi phạm tới các yêu cầu của Phần này.

Trong trường hợp này, thông tin chỉ dẫn về lượng chiếm nước và trọng tâm tàu không sẽ được lấy theo từ kết quả thử nghiêng chiếc tàu đầu tiên của nhóm.

Đối với những tàu được miễn thử nghiêng theo 1.5 phải nêu được trọng lượng tính toán của tàu không. Cao độ trọng tâm tàu không được tính theo 1.5.2-2 (3) hoặc 1.5.7 tương ứng. Đồng thời trong Bản thông báo phải ghi rõ ràng tàu không phải thử nghiêng và cao độ trọng tâm tính theo 1.5.2-2 (3) hoặc 1.5.7.

1.5. Thử nghiêng

1.5.1. Việc thử nghiêng cần được tiến hành cho.

1. Các tàu đóng hàng loạt theo 1.5.2 ;

2. Mỗi tàu đóng mới đơn chiếc ;

3. Mỗi tàu sau khi sửa chữa phục hồi;

4. Các tàu sau khi sửa chữa lớn, trang bị lại hoặc hiện đại hóa theo 1.5.3 ;

5. Các tàu sau khi đặt vật dằn rắn cố định theo 1.5.4 ;

6. Những tàu chưa biết chắc ổn định hoặc cần phải kiểm tra lại;

7. Các tàu khách hiện có qua thời gian gián đoạn không quá 5 năm, nếu cần, theo 1.5.5.

8. Trong các loạt tàu đóng ở mỗi xưởng cần phải thử nghiêng :

1. Chiếc tàu đầu tiên, sau đó mỗi loại 5 chiếc (tức là chiếc thứ 6, chiếc thứ 11 v.v...) trừ trường hợp nói ở 1.5.5. Căn cứ vào các điều kiện địa dư trong lúc bàn giao tàu, được sự đồng ý của Đăng kiểm được phép chuyển việc thử nghiêng của chiếc tàu kế theo sang chiếc tàu gần nhất của loạt.

Bắt đầu từ chiếc thứ 12 của loạt. Đăng kiểm có thể hạn chế các yêu cầu thử nghiêng với số lượng tàu ít hơn nếu nhận thấy rằng trong khi đóng mới các tàu của loạt có trọng lượng và vị trí trọng tâm của chúng dung hòa trong các giới hạn ở 1.5.2-2.

2. Chiếc tàu trong loạt mã so với chiếc tàu dầu của loạt có những thay đổi số liệu tính toán kết cấu làm :

(1) Thay đổi lượng chiếm nước tàu không (light-ship) lớn hơn 2% hoặc,

(2) Tăng cao độ trọng tâm của tàu không vượt quá 4 cen-ti-mét hoặc các trị số tính theo công thức sau, lấy trị số nào nhỏ hơn:

Trong đó :

W₀: Lượng chiếm nước tàu không, tấn

W₁: Lượng chiếm nước của tàu ở trạng thái tải trọng xấu nhất theo giá trị h hoặc l_m_a_x (tấn).

l_max: Tay đòn ổn định tĩnh lớn nhất ở trạng thái tải trọng xấu nhất khi xét theo trị số của tay đòn này.

h : Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh ở trạng thái tải trọng xấu nhất, khi xét theo trị số của nó.

(3) Chiếc tàu vi phạm các yêu cầu của Phần này về các trạng thái tải trọng thiết kế và khi:

Z_g = 1,2 Z_g₂ - 0,2 Z_g1

Trong đó:

Z_g₁ (Z_g2): Cao độ trọng tâm tàu không trước (sau) khi có thay đổi kết cấu.

Z_g: Tọa độ trọng tâm dự kiến của tàu không.

Chiếc tàu đó về mặt ổn định được coi là tàu đầu tiên của loạt mới và thứ tự thử nghiêng của các tàu kế theo phải thỏa mãn yêu cầu 1.5.2-1.

1.5.3. Sau khi sửa chữa lớn, trang bị lại hoặc hiện đại hóa cần phải thử nghiêng những tàu mà sự thay đổi kết cấu so với tính toán có thể gây ra một trong số các sai khác sau đây :

1. Thay đổi tải trọng (khối lượng tổng cộng của những tải trọng lấy ra và thêm vào) lớn hơn 6% lượng chiếm nước của tàu không.

2. Lượng chiếm nước của tàu không thay đổi quá 2%.

3. Cao độ trọng tâm của tàu không tăng quá giá trị tính theo 1.5.2-2.

4. Vi phạm các yêu cầu của Phần này về những trạng thái tải trọng thiết kế theo điều kiện nói ở 1.5.2-2 (3).

Không phụ thuộc vào kết quả tính toán đã trình nộp, theo 1.5.1-6 có thể yêu cầu tiến hành thử nghiêng, căn cứ vào tình trạng kỹ thuật của tàu.

1.5.4. Mỗi tàu sau khi đặt vật dằn cứng cố định phải thử nghiêng.

Tàu có thể không phải thử nghiêng nếu khi đặt vật dằn có sự kiểm tra kỹ lưỡng, trọng tâm và khối lượng thiết kế của vật dằn được đảm bảo hoặc có thể được khẳng định chắc chắn bằng tính toán, và được Đăng kiểm chấp nhận.

1.5.5. Các tàu khách phải được thử xác định trọng lượng tàu không theo chu kỳ thích hợp để đánh giá xem có phù hợp với 1.5.1-7 và 1.5.1-8 không. Thử xác định trọng lượng tàu không phải được tiến hành trong khoảng thời gian không quá 5 năm. Nếu thử xác định trọng lượng tàu không thấy lượng chiếm nước tàu không thay đổi quá 2% hoặc trọng tâm tàu theo chiều dài tàu thay đổi quá 1 %L, so với Bản thông báo đã được duyệt, thì tàu phải được thử nghiêng lại.

1.5.6. Nếu theo kết quả thử nghiêng của chiếc tàu mới đóng xong mà cao độ trọng tâm tàu không vượt quá trị số thiết kế đến mức vi phạm các yêu cầu của Phần này thì phải đính kèm vào biên bản thuyết minh tính toán các nguyên nhân của sự thay đổi đó.

Theo kết quả phân tích các tài liệu đã trình nộp hoặc trong trường hợp thiếu các tài liệu để Đăng kiểm có thể yêu cầu thử nghiêng lại lần hai. Trong trường hợp này phải nộp cho Đăng kiểm cả hai biên bản thử nghiêng.

1.5.7. Theo yêu cầu của chủ tàu, Đăng kiểm có thể miễn thử nghiêng chiếc tàu vừa đóng xong, nếu cao đô trọng tâm của tàu lớn hơn 20% so với thiết kế nhưng vẫn không vi phạm các yêu cầu của Phần này.

1.5.8. Tải trọng của tàu khi thử nghiêng phải gần với lượng chiếm nước tàu không. Tổng toàn bộ trọng lượng thiếu phải không lớn hơn 2% lượng chiếm nước tàu không, còn tổng toàn bộ trọng lượng thừa không kể trọng vật thử và nước dằn theo 1.5.9 là 4%.

1.5.9. Chiều cao tâm nghiêng của tàu lúc thử nghiêng không được nhỏ hơn 0,20 mét.

Để đạt được điều này, được phép nhận thêm vật dằn cần thiết. Trong trường hợp nhận nước dằn vào các bể chứa, phải bơm thật đầy.

1.5.10. Để đo các góc nghiêng khi thử, trên tàu phải đặt ít nhất 3 dây dọi có chiều dài không nhỏ hơn 3 mét hoặc ít nhất hai máy đo, hoặc thiết bị đặc biệt đã được Đăng kiểm công nhận để thử nghiêng.

Đối với những tàu có chiều dài nhỏ hơn 30 mét, cho phép dùng 2 dây dọi có chiều dài không nhỏ hơn 2 mét.

1.5.11. Để thử nghiêng có chất lượng cần đưa chiều cao tâm nghiêng không có sai số thử vào tính toán.

Thử nghiêng được coi là đạt yêu cầu nếu :

1. Đối với mỗi số đo thỏa mãn điều kiện :

Trong đó:

h_i: Chiều cao tâm nghiêng ở từng lần đo ;

: Chiều cao tâm nghiêng khi thử nghiêng ;

n : Số lần đo.

Các số đo không thỏa mãn điều kiện đó phải loại bỏ khi xử lý cùng với những thay đổi tương ứng của số lượng chung và phải tính lại chiều cao tâm nghiêng h_k.

2. Sai số ngẫu nhiên của cuộc thử thỏa mãn điều kiện :

≤ 0,02 (1+ h_k) khi h_k ≤ 2 m ;

≤ 0,04 h_k khi h_k > 2 m ;

Hệ số t _a_n lấy theo Bảng 10/1.3.

Bảng 10/1.3 Hệ số t_a_n

n	6	7	8	9	10	11	12	13	14	15	16
t_a_n	6,9	6,0	5,4	5,0	4,8	4,6	4,5	4,3	4,2	4,1	4,0

3. Nếu chú ý đến các trị số h và l_max trong những trạng thái tải trọng tính toán xấu nhất theo các giá trị đó thì phải thỏa mãn điều kiện :

hoặc 0,1l_max, lấy trị số nhỏ hơn

Nhưng không được nhỏ hơn 4 cen-ti-mét

Trong tính toán không được bỏ quá một lần đo (số lần đo lớn hơn có thể bỏ qua chỉ khi có lý do chính đáng được Đăng kiểm chấp nhận).

1.5.12. Khi không thỏa mãn các yêu cầu ở 1.5.11, nếu được Đăng kiểm chấp nhận, cho phép đưa vào tính toán chiều cao tâm nghiêng khi thử ngoại trừ khả năng sai số thử nghiệm, tính toán phù hợp với 1.5.11-2.

1.5.13. Việc thử nghiêng phải tiến hành với sự có mặt của Đăng kiểm viên, phù hợp với qui trình thử nghiêng được chấp nhận, có thể sử dụng phương pháp thử nghiêng khác nếu nó cho kết quả thử phù hợp với yêu cầu này.

1.6. Miễn giảm so với Qui phạm

1.6.1. Nếu đối với một tàu nào đó còn nghi ngờ là chưa đủ ổn định hoặc nhận thấy các yêu cầu của Phần này quá cao thì Đăng kiểm có thể xem xét miễn giảm một số yêu cầu cho tàu trong từng trường hợp cụ thể có tham khảo ý kiến của cơ quan thiết kế và cơ quan quản lý khai thác tàu.

1.6.2. Nếu tàu thuộc vùng hoạt động nào đó không thỏa mãn các yêu cầu của Phần này thì trong từng trường hợp Đăng kiểm có thể hạn chế vùng hoạt động hoặc đưa ra một số hạn chế khác tùy theo chỉ tiêu ổn định, điều kiện sử dụng và công dụng của tàu.

1.7. Các điều kiện đủ ổn định

1.7.1. Về mặt ổn định trong các trạng thái tải trọng xấu nhất, trừ các cần cẩu nổi, ụ nổi và các phao chuyển tải, ổn định của tàu phải thỏa mãn các yêu cầu sau :

1. Tàu vừa không bị lật vừa chống lại được tác dụng động đồng thời của áp suất gió và chòng chành ngang, trong đó các thông số của chúng được xác định như ở Chương 2 .

2. Các trị số của các thông số ổn định tĩnh trên nước lặng và chiều cao tâm nghiêng ban đầu không được nhỏ hơn những quy định ở Chương 2.

3. Theo Chương 2 cần phải tính đến ảnh hưởng của các lượng đóng băng đối với ổn định.

4. Ổn định của tàu phải thỏa mãn các yêu cầu bổ sung ở Chương 3.

1.7.2. Ổn định của tàu cần cẩu nổi, ụ nổi và phao chuyển tải phải thỏa mãn các yêu cầu ở Chương 4.

1.7.3. Đối với những tàu áp dụng các yêu cầu của TCVN 6259-9:2003-Phần 9 “Phân khoang”, ổn định nguyên vẹn phải đủ để trong các điều kiện sự cố tàu thỏa mãn các yêu cầu này.

1.7.4. Đối với những tàu có vùng hoạt động không hạn chế (tàu khách, tàu hàng khô, tàu chở công te nơ, tàu chở gỗ, tàu đánh cá và các tàu có công dụng đặc biệt), thay cho các yêu cầu 2.1, 2.2 và 2.4.7 có thể áp dụng lựa chọn các yêu cầu nêu ở Chương 5.

1.8. Việc chuyển vùng của tàu

1.8.1. Khi chuyển vùng, ổn định của tàu phải thỏa mãn các yêu cầu đối với tàu chạy ở vùng mà nó phải chuyển đến.

1.8.2. Đối với những tàu mà ổn định không đáp ứng yêu cầu 1.8.1, Đăng kiểm có thể cho chuyển vùng với điều kiện ổn định của tàu thỏa mãn khi hạn chế về thời tiết và vùng hoạt động.

CHƯƠNG 2 CÁC YÊU CẦU CHUNG VỀ ỔN ĐỊNH

2.1. Đồ thị ổn định tĩnh

2.1.1. Tay đòn lớn nhất của đồ thị ổn định tĩnh l_m_ax không được nhỏ hơn 0,25 mét đối với tàu có chiều dài (L) không lớn hơn 80 mét và không nhỏ hơn 0,20 mét đối với tàu có chiều dài (L) không nhỏ hơn 105 mét ở góc nghiêng q_m không nhỏ hơn 30⁰. Đối với tàu có chiều dài trung gian trong các trị số nêu trên, được tính theo phép nội suy bậc nhất. Giới hạn dương của đồ thị ổn định tĩnh (góc lặn q_v) không được nhỏ hơn 60^o. Nếu do ảnh hưởng của thượng tầng hoặc lầu trên (đường cong ổn định có hai cực trị thì cực trị thứ nhất phải nằm ở góc nghiêng không nhỏ hơn 25⁰.

2.1.2. Tàu có tỷ số B/D lớn hơn 2 được phép hoạt động khi góc Iặn và góc nghiêng ứng với tay đòn lớn nhất của đồ thị, giảm so với yêu cầu 2.1.1 những lượng sau đây:

1. Đối với góc lặn : Một lượng Dq_v tính theo sau đây, phụ thuộc vào tỷ số B/D và tiêu chuẩn thời tiết K.

Dq_v = 40⁰ (B/D - 2)(K - 1)

Khi B/D > 2,5 và K > 1,5 thì lấy B/D = 2,5 và K = 1,5, Dq_v được qui tròn số.

2. Đối với góc ứng với tay đòn lớn nhất của đồ thị: Một lượng bằng nửa lượng giảm góc lặn (Dq_v/2).

2.1.3. Tàu phải thỏa mãn các yêu cầu đã nêu khi tính toán đồ thị ổn định tĩnh có kể đến lượng hiệu chỉnh bề mặt tự do phù hợp với 1.4.7.

2.1.4. Với những tàu có giới hạn dương của đồ thị ổn định tính không thỏa mãn vì bị đứt đoạn ở gốc vào nước, chỉ được hoạt động ở vùng biển hạn chế sau khi đã kiểm tra ổn định theo tiêu chuẩn thời tiết căn cứ vào áp suất gió. Tuy nhiên, cần phải có biện pháp sao cho giới hạn dương giả định của đồ thị tính theo lỗ kín không được nhỏ hơn giới hạn qui định ở Chương này.

2.2. Chiều cao tâm nghiêng ban đầu (ho)

2.2.1. Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh của tàu (h_o), trong mọi trạng thái tải trọng, trừ các tàu có chiều dài nhỏ hơn 20 mét, tàu chở gỗ, và tàu công te nơ ở trạng thái có công te nơ, không được nhỏ hơn 0,15 mét.

Đối với những tàu ở trạng thái “Tàu không” phải xác định chiều cao tâm nghiêng ban đầu có kể đến độ chúi. Ngoài ra, trị số chiều cao này trong mỗi trường hợp sẽ là đối tượng xem xét đặc biệt của Đăng kiểm.

2.3. Tiêu chuẩn thời tiết

2.3.1. Các yêu cầu về ổn định trình bày trong Phần này được phân biệt theo vùng hoạt động của tàu.

Các quy định về vùng hoạt động được nêu trong TCVN 6259-1:2003 - Phần 1-A “Qui định chung về hoạt động giám sát”-.

1. Ổn định của tàu hoạt động ở vùng không hạn chế, vùng biển hạn chế I, II và III theo tiêu chuẩn thời tiết được coi là đủ, nếu trong những trạng thái tải trọng xấu nhất, về mặt ổn định, mômen nghiêng động do áp suất gió M_v, bằng hoặc nhỏ hơn mômen tại M_c,. nghĩa là thỏa mãn điều kiện M_v ≤ M_c

hoặc

K =

Đối với những tàu chuyên dùng để làm việc trong những điều kiện sóng gió, bão lớn (ví dụ tàu khí tượng thủy văn) thì trị số tiêu chuẩn thời tiết K trong mọi trường hợp phải được Đăng kiểm xét duyệt đặc biệt, khi đó trị số này phải không nhỏ hơn 1,5.

2. Với những tàu mà ổn định theo tiêu chuẩn thời tiết không thỏa mãn các yêu cầu đối với tàu hoạt động ở Vùng biển hạn chế II có thể được phép khai thác ở Vùng biển hạn chế III, nhưng với những hạn chế bổ sung do Đăng kiểm qui định căn cứ vào đặc điểm khai thác của tàu và tính chất của vùng hoạt động.

2.3.2. Tính mômen nghiêng do áp suất gió

1. Mômen nghiêng M_v (KN.m) được tính bằng tích của áp suất gió p_v (Pa) với diện tích hứng gió A (m²) và khoảng cách từ tâm hứng gió Z (m) đến mặt phẳng đường nước ở trạng thái đang xét :

M_n = 0,001 p_nA_nZ

Trị số của mômen nghiêng được lấy cố định trong suốt thời gian tàu nghiêng.

2. Áp suất gió p_n (Pa) lấy theo Bảng 10/2.1, phụ thuộc vào vùng hoạt động của tàu và tay đòn hứng gió.

Bảng 10/2.1 Áp suất gió p_n (Pa)

Z(m) Vùng hoạt động	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	≥7,0
Biển không hạn chế	-	706	785	863	922	971	1010	1049	1079	1108	1138	1167	1196	1216
Biển hạn chế I	0,567 lần áp suất của vùng biển không hạn chế.
Biển hạn chế II	0,421 lần áp suất của vùng biển không hạn chế.
Biển hạn chế III	0,275 lần áp suất của vùng biển không hạn chế.

2.3.3. Tính biên độ chòng chành

1. Biên độ chòng chành(độ) của tàu hông tròn không có vây hông và vây đáy được tính theo công thức :

q₁_r = X₁ X₂ Y

Trong đó:

X₁, X₂: Các hệ số không thứ nguyên ;

Y: Hệ số tính bằng độ ;

Các trị số của hệ số Y phải lấy theo Bảng 10/2.2 phụ thuộc vào vùng hoạt động và tỷ số .

Trị số X₁ lấy theo Bảng 10/2.3 phụ thuộc vào tỷ số B/d.

Trị số X₂ lấy theo Bảng 10/2.4 phụ thuộc vào hệ số béo thể tích C_b.

2. Nếu tàu có vây hông và vây đáy hoặc cả hai thì biên độ chòng chành (độ) phải tính theo công thức :

q_2r = kq_1r

Trong đó:

k: Hệ số lấy theo Bảng 10/2.5 phụ thuộc vào A_k/(LB).

A_k: Diện tích hình bao tổng cộng của các vây hông hoặc diện tích hình chiếu cạnh của vây đáy hoặc tổng của hai diện tích đó (m²).

Đối với các tàu có ký hiệu cấp gia cường chạy băng IAS, IA và IB không cần xét đến các vây giảm chòng chành.

3. Biên độ chòng chành của tàu hông gãy lấy bằng 70% so với biên độ tính theo công thức ở 2.3.3-1.

Bảng 10/2.2 Hệ số Y

Vùng hoạt động	≤ 0,04	0,05	0,06	0,07	0,08	0,09	0,10	0,11	0,12	≥ 0,13
Biến không hạn chế Biển hạn chế I	24,0	25,0	27,0	29,0	30,7	32,0	33,4	34,4	35,3	36,0
Biển hạn chế II	16,0	17,0	19,7	22,8	25,4	27,6	29,2	30,5	31,4	32,0
Biến hạn chế III	14,6	16,8	21,0	24,0	26,0	28,0	29,0	29,0	30,0	31,0

Bảng 10/2.3 Hệ số X₁

B/d	≤2,4	2,5	2,6	2,7	2,8	2,9	3,0	3,1	3,2	3,3	3,4	≥3,5
X₁	1,00	0,98	0,96	0,95	0,93	0,91	0,90	0,88	0,86	0,84	0,82	0,80

Bảng 10/2.4 Hệ số X₂

C_B	≤0,45	0,50	0,55	0,60	0,65	≥0,70
X₂	0,75	0,82	0,89	0,95	0,97	1,00

Bảng 10/2.5 Hệ số k

(%)	0	1,0	1,5	2,0	2,5	3,0	3,5	≥ 4,0
k	1,00	0,98	0,95	0,88	0,79	0,74	0,72	0,70

4. Đối với những tàu đặt bể giảm chành có mặt tự do thì biên độ chòng chành q_1r (độ) tính theo từ 2.3.3-1 đến 2.3.3-3 có thể được giảm đi một lượng tính theo công thức sau đây nhưng trong mọi trường hợp không được nhỏ hơn 0,6 q_1r.

∆q_r =

Trong đó:

M_t_a: Biên độ của mômen hồi phục do bể chứa tạo ra, xác định theo 2.3.3-5, KN.m.

k_cb: Hệ số được cho ở Bảng 10/2.6 phụ thuộc hệ số béo thể tích.

Bảng 10/2.6 Hệ số k_cb

C_b	≤ 0,45	0,5	0,55	0,6	0,65	0,7	≥ 0,75
k_cb	9,81	13,0	16,3	19,6	22,16	25,7	29,4

5. Biên độ của mômen hồi phục do bể giảm chòng chành tạo ra có thể tính theo phương pháp được Đăng kiểm chấp nhận hoặc các phương pháp tính được nêu trong từng thông báo cụ thể của Đăng kiểm. M_t_a được tính theo tần số chòng chành của bể chứa là 7,78.

6. Biên độ chòng chành của tàu lắp hệ thống giảm chành kiểu khác so với vây hông hoặc bể chứa có mặt tự do được tính theo 2.3.3-1 có thể được bỏ qua hiệu ứng của hệ giảm chành.

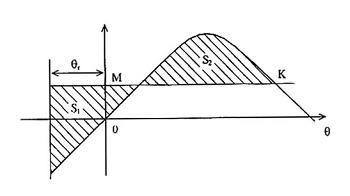

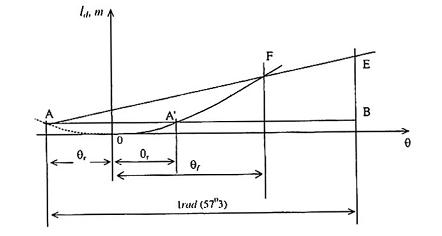

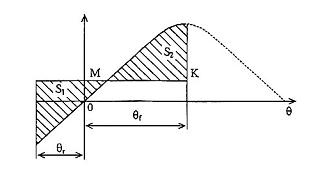

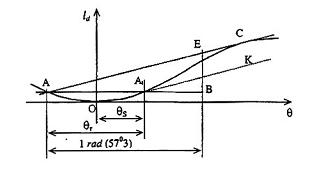

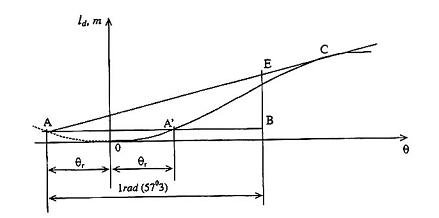

2.3.4. Xác định mômen lật

1. Việc xác định mômen lật có thể tiến hành theo các phương pháp đã được Đăng kiểm công nhận. Sơ đồ tính mômen lật được trình bày trong Phụ lục B “Xác định mômen lật”.

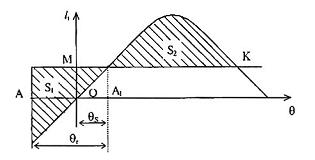

2. Đối với tất cả các tàu, khi xác định mômen lật theo đồ thị ổn định tĩnh hoặc động, phải xác định theo góc nhỏ hơn trong các góc sau : góc vào nước q_f và góc lật q₁ (góc tại tiếp điểm của đường thẳng kẻ từ điểm A tiếp tuyến với đường cong ổn định động l_d).

2.4. Lượng băng phủ cho phép

1. Đối với những tàu hoạt động vào mùa đông ở những vùng lạnh giá theo qui định ở Phần 11 “Mạn khô”, ngoài những trạng thái tải trọng cơ bản cần phải kiểm tra ổn định ở trạng thái có kể đến lượng băng phủ theo qui định ở mục này. Khi tính đến lượng băng phủ cần phải chú ý đến sự thay đổi trọng lượng, chiều cao trọng tâm và diện tích hứng gió của tàu khi có băng phủ.

Các bản tính ổn định có kể đến lượng băng phủ phải được tính cho trạng thái tải trọng xấu nhất về mặt ổn định.

Khi kiểm tra ổn định cho trường hợp bị băng phủ, trọng lượng của băng được coi là sự chuyển dịch hàng hóa và không tính vào trọng tải của tàu.

2.4.2. Khi xác định mômen nghiêng và mômen lật cho những tàu chạy trong những vùng lạnh giá ở phía bắc vĩ tuyến 66^o30’N và phía nam vĩ tuyến 60^o00’S, tiêu chuẩn băng phủ giả định phải lấy như ở 2.4.3 và 2.4.4.

2.4.3. Trọng lượng của băng trên một mét vuông diện tích của hình chiếu bằng của những boong hở phải lấy bằng 30 Kg.

Trong đó hình chiếu bằng của các boong phải bao gồm tổng hình chiếu bằng của tất cả các boong hở và các lỗ người lên xuống bất kể có hay không có nắp. Mômen theo chiều cao của tải trọng đó tính theo độ cao trọng tâm của từng đoạn boong và lối lên xuống tương ứng.

Tất cả các máy móc, thiết bị trên boong, nắp miệng khoang hàng v.v..., đều phải được đưa vào hình chiếu của các boong và không xét riêng.

2.4.4. Trọng lượng của băng trên một mét vuông diện tích hứng gió được lấy bằng 15Kg. Diện tích và độ cao tâm hứng gió phải được xác định ứng với chiều chìm d_m_in như qui định ở 1.4.6 chưa tính đến lượng băng phủ.

2.4.5. Trong những vùng còn lại của khu vực lạnh giá, tiêu chuẩn băng phủ về mùa đông phải lấy bằng một nửa so với qui định ở 2.4.3 và 2.4.4, trừ những vùng không phải xét đến lượng băng phủ được Đăng kiểm chấp nhận.

2.4.6. Trọng lượng băng tính theo các mục từ 2.4.3 đến 2.4.5 và mômen theo chiều cao phải tính cho tất cả các phương án tải trọng khi lập Thông báo ổn định.

2.4.7. Đối với đồ thị ổn định tĩnh có tính đến lượng băng phủ, góc giới hạn dương của đồ thị không được nhỏ hơn 55⁰, tay đòn ổn định tĩnh lớn nhất của những tàu thuộc Vùng hạn chế, tối thiểu phải bằng 0,2 mét ở góc nghiêng không nhỏ hơn 25^o.

Đối với những tàu có tỷ số B/D lớn hơn 2, cho phép giảm thêm giới hạn q_n của đồ thị đi một lượng bằng nửa giá trị tính theo công thức ở 2.1.2-1.

CHƯƠNG 3 CÁC YÊU CẦU BỔ SUNG VÌ ỔN ĐỊNH

3.1. Tàu khách

3.1.1. Phải kiểm tra ổn định của tàu khách theo các trạng thái tải trọng sau :

1. Tàu đủ tải, đủ số lượng hành khách các hạng và hành khách trên boong có mang theo hành lý và toàn bộ dự trữ. Có thể tính cả nước dằn nhưng phải được Đăng kiểm chấp nhận;

2. Tàu đủ tải, đủ số lượng hành khách các hạng và hành khách trên boong có mang hành lý nhưng còn 10% dự trữ;

3. Tàu không hàng, với toàn bộ số lượng hành khách các hạng và hành khách trên boong có mang hành lý và toàn bộ dự trữ.

4. Tàu như trạng thái -3 nhưng với 10% dự trữ;

5. Tàu không hàng và hành khách, 100% dự trữ;

6. Tàu như trạng thái -5 nhưng với 10% dự trữ;

7. Tàu như trạng thái -2 nhưng với 50% dự trữ.

Khi kiểm tra ổn định theo tiêu chuẩn thời tiết cần chú ý rằng hành khách các hạng ở trong các buồng của họ còn hành khách trên boong ở boong của mình. Việc bố trí hàng hóa trong hầm, trong các hầm lửng và trên boong phải thích hợp với các điều kiện sử dụng bình thường của tàu. Việc kiểm tra ổn định có tính đến lượng băng phủ phải thực hiện khi không có hành khách trên các boong hở.

3.1.2. Ổn định ban đầu của các tàu khách phải sao cho khi hành khách tập trung đúng như thực tế về một mạn có thể gần be sóng ở trên boong cao nhất mà hành khách được phép tới thì góc nghiêng tĩnh không được lớn hơn góc mà boong mạn khô nhúng nước hoặc hông tàu nổi lên khỏi mặt nước, hoặc 1/2 góc vào nước, lấy góc nào nhỏ hơn, trong mọi trường hợp góc nghiêng không được lớn hơn 10^o.

3.1.3. Góc nghiêng do tác dụng đồng thời của mômen nghiêng M_h₁ (do hành khách tập trung ở một mạn trên boong du lịch của mình) và M_h₂ (khi lượn vòng ổn định) không được lớn hơn góc mà boong mạn khô nhúng nước hoặc hông tàu nổi lên khỏi mặt nước, hoặc 3/4 góc vào nước, lấy góc nào nhỏ hơn. Trong mọi trường hợp góc nghiêng không được lớn hơn 12^o.

3.1.4. Mômen nghiêng (KN.m) do lượn vòng phải xác định theo công thức :

(Trong đó: v_0,8 = 0,8 vận tốc khai thác của tàu)

3.1.5. Việc kiểm tra ổn định của tàu khi lượn vòng và nghiêng do hành khách tập trung ở một bên mạn không tính đến tác dụng của gió và chòng chành.

3.1.6. Khi xác định vị trí của hành khách tập trung ở một mạn trên các boong du lịch của họ cần phải giả thiết rằng phải tuân thủ các điều kiện khai thác bình thường của tàu có để ý đến vị trí của các trang thiết bị và cả các qui định về quyền của hành khách lên xuống diện tích này hoặc diện tích kia của boong.

3.1.7. Khi xác định diện tích mà hành khách có thể thường xuyên tập trung thì lối đi giữa các hàng ghế đi văng cần phải lấy với hệ số 0,5. Diện tích của các lối đi hẹp bên ngoài, giữa lầu lái và mạn chắn sóng hoặc hàng rào khi chiều rộng lối đi bằng và nhỏ hơn 0,7 mét phải lấy với hệ số 0,5.

3.1.8. Khi xác định góc nghiêng do hành khách lập trung ở một mạn phải lấy trọng lượng của một hành khách là 75 kg. Mật độ tập trung của khách trên boong là 6 người trên một mét vuông của diện tích boong tự do. Trọng tâm của người đứng 1,1 mét tính từ mặt boong, của người ngồi 0,3 mét tính từ mặt ghế.

3.1.9. Tất cả các bản tính góc nghiêng tĩnh do khách tập trung ở một mạn và do lượn vòng không cần tính đến lượng băng phủ nhưng phải tính đến lượng hiệu chỉnh ảnh hưởng các mặt tự do của hàng lỏng phù hợp với 1.4.7.

3.2. Tàu hàng khô

3.2.1. Phải kiểm tra ổn định của tàu hàng khô theo các trạng thái tải trọng sau đây:

1. Tàu ở chiều chìm ứng với dấu mạn khô mùa hè và có các hàng đồng nhất chứa đầy trong các hầm hàng, hầm lửng, các quầy miệng hầm hàng với toàn bộ dự trữ và không có nước dằn.

Nếu theo điều kiện sử dụng tàu, chiều chìm đầy hàng nhỏ hơn chiều chìm theo dấu mạn khô thì ổn định của tàu phải tính cho chiều chìm nhỏ hơn.

2. Tàu như ở trạng thái -1 nhưng với 10% dự trữ và nếu cần có thêm nước dằn.

3. Tàu không hàng với toàn bộ dự trữ.

4. Tàu như ở trạng thái -3 nhưng với 10% dự trữ.

3.2.2. Nếu trong các trạng thái tải trọng như ở 3.2.1-3 và -4 trên người ta dùng các khoang hàng để nhận thêm nước dằn thì phải kiểm tra ổn định với nước dằn có trong các khoang đó.

Việc tính ảnh hưởng của các mặt tự do trong các bể chứa dự trữ của tàu được tiến hành theo 1.4.7, còn trong những khoang được lấy nước dằn vào thì phải theo mức chứa đầy của nó.

3.2.3. Đối với các tàu trong các điều kiện sử dụng bình thường có chở hàng trên boong cần phải kiểm tra ổn định thêm những trạng thái tải trọng sau đây:

1. Tàu chứa hàng đồng nhất bằng các hầm và khoang lửng ở chiều chìm theo dấu mạn khô mùa hè (xem 3.2.1.1) có hàng trên boong, toàn bộ dự trữ và nếu cần có thêm nước dằn.

2. Tàu ở trạng thái -1 nhưng với 10% dự trữ.

3.2.4. Chiều cao tâm nghiêng ban đầu đã được hiệu chỉnh của tàu Ro-Ro có hàng và không tính đến trọng lượng băng phủ không được nhỏ hơn 0,2 mét.

3.3. Tàu chở gỗ

3.3.1. Phải kiểm tra ổn định của tàu chở gỗ theo các trạng thái tải trọng sau đây:

1. Tàu chở gỗ có tỷ khối chở hàng dự kiến (nếu không có số liệu về tỷ khối thì khi tính ổn định lấy m = 2,32 m³/T) được chứa trong các hầm và trên boong theo chiều chìm ứng với dấu mạn khô chở gỗ mùa hè (xem 3.2.1-1), với toàn bộ dự trữ;

2. Tàu như ở trạng thái -1 nhưng với 10% dự trữ;

3. Tàu chở gỗ có tỷ khối chở hàng dự kiến lớn nhất chứa trong các hầm và trên boong, với toàn bộ dự trữ.

4. Tàu như ở trạng thái -3 nhưng với 10% dự trữ;

5. Tàu không hàng với toàn bộ dự trữ;

6. Tàu như ở trạng thái -5 nhưng với 10% dự trữ .

3.3.2. Việc xếp hàng lên các tàu chở gỗ phải phù hợp với các yêu cầu của TCVN 6259-11:2003 - Phần 11 “Mạn khô” và những chỉ dẫn của Bản thông báo ổn định hoặc Bản hướng dẫn đặc biệt.

3.3.3. Khi tính tay đòn ổn định hình dáng của các tàu chở gỗ cần tính thêm cả thể tích hàng gỗ trên boong trên suốt chiều rộng và chiều cao của gỗ với hệ số ngấm nước : 0,25.

3.3.4. Trong Thông báo ổn định phải có các tài liệu để thuyền trưởng có thể đánh giá được ổn định của tàu khi chở gỗ trên boong, hệ số ngấm nước của gỗ phải lấy lớn hơn 0,25. Nếu không biết hệ số ngấm nước của gỗ thì phải lấy ít nhất 3 trị số 0,25; 0,40 và 0,60. Ở trạng thái tải trọng có hàng gỗ trên boong diện tích ở dưới tay đòn ổn định tĩnh không được nhỏ hơn 0,08 m.rad, đến góc nghiêng tới 40^o hoặc tới góc vào nước nếu góc đó nhỏ hơn 40^o.

3.3.5. Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh của các tàu chở gỗ ở trạng thái nêu ở 3.3.1-1 không được nhỏ hơn 0,10 mét, Đối với trạng thái nêu ở 3.3.1-2 và -4 không được nhỏ hơn 0,05 mét, đối với trạng thái nêu ở 3.3.1-5 và -6 không được nhỏ hơn 0,15 mét.

3.3.6. Khi xác định lượng băng phủ thì bề mặt cao nhất của hàng gỗ trên boong được coi là mặt boong, còn diện tích mặt bên cao hơn be sóng là một phần của diện tích hứng gió. Tiêu chuẩn lượng băng phủ cho những bề mặt đó được lấy lớn hơn ba lần so với qui định ở 2.4.

3.3.7. Đối với những tàu chở gỗ dự kiến khai thác trong những vùng mà ở đó việc tính lượng băng phủ không yêu cầu, đồng thời được khai thác vào mùa hè ở những vùng lạnh giá thì bản tính ổn định cho trạng thái tải trọng xấu nhất trong số các trạng thái nêu ở 3.3.1-1, 3.3.1-4 phải tính đến lượng tăng trọng lượng hàng gỗ do ẩm ướt. Khi không đủ các số liệu tin cậy và độ ẩm của từng loại gỗ trong lúc tính toán thì nên tăng trọng lượng hàng trên boong lên 10%. Lượng tăng đó được coi là sự di chuyển hàng, không tính vào thành phần trọng tải của tàu.

3.3.8. Nếu tàu chở gỗ dùng để chở những loại hành hóa khác thì phải kiểm tra ổn định theo qui định ở 3.2. Trong trường hợp này, các bản tính tay đòn ổn định hình dáng của tàu chở gỗ và các bản tính diện tích hứng gió không tính đến hàng gỗ trên boong.

3.3.9. Những yêu cầu của Chương này cũng áp dụng cho cả những kiểu tàu khác khi chúng được sử dụng để chở gỗ trên boong. Những qui định ở 3.3.2 (liên quan đến yêu cầu về sự phù hợp với các qui định của TCVN 6259-11: 2003 - Phần 11 “Mạn khô”) và qui định 3.3.3 không áp dụng cho những tàu mà tính nổi của hàng gỗ trên boong không đưa vào tính toán ổn định.

3.3.10. Những bể chứa giữa tàu nằm ở vùng 1/2 chiều dài tàu phải phân thành những khoang kín nước theo chiều dọc phù hợp.

3.4. Tàu chở dầu

3.4.1. Phải kiểm tra ổn định của các tàu dầu theo các trạng thái tải trọng sau đây :

1. Tàu ở chiều chìm theo dấu mạn khô mùa hè (có xét đến 3.2.1-1), đủ hàng và 100% dự trữ;

2. Tàu đủ hàng, có 10% dự trữ;

3. Tàu không hàng, có 100% dự trữ;

4. Tàu như trạng thái -3, có 10% dự trữ.

3.4.2. Đối với những tàu tiếp dầu, phải kiểm tra ổn định cho những trạng thái bổ sung: Tàu có 75% hàng hóa khi có các mặt tự do trong các bể chứa hàng của mỗi loại và có 50% dự trữ, không có nước dằn. Khi tính đến ảnh hưởng các mặt tự do trong các bể chứa dự trữ của tàu phải tiến hành theo 1.4.7, mức hàng trong các bể chứa hàng lấy theo mức chứa thực tế của chúng.

3.4.3. Những yêu cầu ở 3.4.2 cũng được áp dụng cho tàu thu gom dầu.

3.4.4. Khi nhận hàng hoặc trả hàng, bao gồm cả giai đoạn trung gian, ổn định của tàu dầu có hàng trong khoang hoặc két dằn có chiều rộng vượt quá 60% chiều rộng tàu phải phù hợp với những yêu cầu bổ sung dưới đây.

1. Khi nhận hàng hoặc trả hàng được tiến hành tại cảng, chiều cao tâm nghiêng đã hiệu chỉnh không được nhỏ hơn 0,15 m và giới hạn dương của ổn định nguyên vẹn không nhỏ hơn 20^o.

2. Khi nhận hoặc trả hàng được thực hiện trên biển và ở vịnh, phải thỏa mãn tất cả các yêu cầu của phần này.

3. Khi tính toán hiệu chỉnh ảnh hưởng của mặt thoáng chất lỏng, phải tính đến ảnh hưởng của mặt thoáng lớn nhất trong tất cả các khoang hàng, két dằn và két dự trữ.

4. Nếu không thỏa mãn những yêu cầu ở -1, -2, do việc áp dụng các yêu cầu ở -3, thì phải đưa ra các chỉ dẫn khi nhận/ giao hàng để thỏa mãn những qui định đó. Những chỉ dẫn này có thể đưa vào nội dung bản Thông báo ổn định, nếu được Đăng kiểm chấp nhận.

5. Những chỉ dẫn nêu ở -4 phải được trình bày chi tiết theo những qui định sau:

(1) Bằng một ngôn ngữ mà mọi thuyền viên đều hiểu rõ khi nhận/ trả hàng và phải dịch ra tiếng Anh;

(2) Không phải thực hiện bất kỳ phép tính nào ngoài những tính toán đã nêu trong những phần liên quan ở Thông báo ổn định;

(3) Liệt kê tóm tắt các hầm hàng và các két dầu mà chúng đồng thời có mặt thoáng tự do ở bất kỳ giai đoạn nhận/ trả hàng nào;

(4) Phải có những tính toán điển hình về việc thỏa mãn các tiêu chuẩn ổn định khi nhận/ trả hàng ở bất kỳ trạng thái tải trọng nào đã nêu trong Thông báo ổn định., bao gồm cả bản liệt kê các hầm hàng và két dằn mà chúng có thể đồng thời có mặt thoáng tự do trong các giai đoạn nhận/ trả hàng;

(5) Phải có các chỉ dẫn cần thiết để có thể độc lập lập kế hoạch nhận/ trả hàng trước, bao gồm các thông tin sau:

(a) Cao độ trọng tâm cho phép, dạng đồ thị hoặc bảng, phù hợp với qui định 3.4.4-1, 3.4.4-2;

(b) Phương pháp đánh giá nhanh ảnh hưởng đến ổn định do số lượng các hầm, két có mặt thoáng tự do ở bất kỳ giai đoạn nhận/ trả hàng nào:

(c) Kiểu phương tiện có sẵn trên tàu để kiểm tra, kiểm soát nhận/ trả hàng từ vị trí quan sát sự ảnh hưởng đến ổn định của tàu;

(d) Phương pháp kiểm soát nhận/ trả hàng và cảnh báo sớm về khả năng làm suy giảm ổn định;

(e) Kiểu phương tiện có sẵn để ngừng nhận/ trả hàng nếu ổn định giảm đến mức nguy hiểm;

(f) Thông số và khả năng và thủ tục sử dụng máy tính trên tàu. Thông báo các hệ thống tự động khác nhau trên tàu để kiểm soát nhận/ trả hàng (bao gồm cả hệ thống kiểm soát rót đầy két, phần mềm máy tính dùng để tính toán cân bằng và ổn định của tàu v.v...); chúng phải được đặt để hiệu chỉnh các hành động phải tính đến trong trường hợp gặp khó khăn về mặt kỹ thuật trong quá trình nhận/ trả hàng và trong trường hợp khẩn cấp.

6. Phải đưa ra hành động điều chỉnh trong trường hợp có thể sẩy ra trục trặc kỹ thuật bất thường trong quá trình nhận/ trả hàng và trong trường hợp khẩn cấp.

7. Các chỉ dẫn được lập phù hợp với qui định 3.4.4-5 phải được trình bày trong bản Thông báo ổn định và đưa vào phần mềm của máy tính tính toán cân bằng và ổn định tàu. Phải đặt một bản sao các chỉ dẫn ở vị trí kiểm soát nhận/ trả hàng.

3.4.5. Những tàu dầu có tổng dung tích (GT) bằng và lớn hơn 5.000, phải thỏa mãn các yêu cầu sau đây:

1. Mỗi tàu phải thỏa mãn những qui định 3.4.5-1(1) 3.4.5-1(2) dưới đây (xem chỉ dẫn ở 3.4.5-1(3)) tại bất kỳ chiều chìm khai thác nào ở những trạng thái tải trọng (kể cả dằn) xấu nhất có thể sẩy ra (phù hợp với thực trạng nhận/ trả hàng), bao gồm cả giai đoạn nhận/ trả hàng trung gian. Trong mọi trạng thái tải trọng đều phải coi là có mặt thoáng của chất lỏng trong các két dằn.

(1) Tại cảng: Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh (h_o) không được nhỏ hơn 0,15 m.

(2) Trên biển:

(a) Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh (h_o) không được nhỏ hơn 0,15 m;

(b) Đường cong ổn định tĩnh phải thỏa mãn qui định ở 5.2.1-1 và -2;

(c) Khi tính toán ổn định, mỗi hầm hàng (nếu chứa hàng) phải được coi là chứa đầy đến mức mà tại đó tổng mômen thể tích hàng theo qui luật tuyến tính và mômen quán tính mặt thoáng tại góc nghiêng bằng 0^o đạt đến trị số cực đại của chúng. Tỷ trọng hàng phải phù hợp với dung tích chở hàng mà tại đó tâm nghiêng ngang tăng theo qui luật tuyến tính đạt giá trị nhỏ nhất khi có 100% dự trữ và dằn (bằng 1% của tất cả các két dằn), khi tính toán chấp nhận lấy giá trị cực đại của mômen quán tính mặt thoáng chất lỏng trong các két dằn. Khi tính toán chiều cao tâm nghiêng ban đầu, việc hiệu chỉnh đối với mặt thoáng chất lỏng dựa vào mômen quán tính riêng của các bề mặt tự do ở tư thế tàu thẳng đứng. Cánh tay đòn ổn định tĩnh có thể được hiệu chỉnh trên cơ sở mômen dịch chuyển chất lỏng.

2. Việc thỏa mãn các qui định ở 3.4.5-1 phải được bảo đảm bằng tiêu chuẩn thiết kế. Có thể cho phép bổ sung kết hợp những chỉ dẫn khai thác đơn giản, những chỉ dẫn này phải tuân thủ các yêu cầu sau:

(1) Được Đăng kiểm thẩm duyệt;

(2) Có bản liệt kê những hầm hàng và két dằn mà chúng có mặt thoáng trong quá trình nhận/ trả hàng lỏng với dãy các giá trị tỷ trọng hàng có thể có. Tiêu chuẩn ổn định tĩnh đã nói ở trên được tính bằng mét;

(3) Chỉ dẫn phải dễ hiểu đối với các bên liên quan trong quá trình nhận/ trả hàng lỏng;

(4) Tạo khả năng lập kế hoạch tiến trình nhận/ trả hàng lỏng và dằn tàu;

(5) Có thể so sánh được đồ thị ổn định thực với tiêu chuẩn yêu cầu, thể hiện ở dạng đồ thị và dạng bảng;

(6) Không cần yêu cầu sĩ quan trên tàu phải tính toán gì thêm khi nhận/ trả hàng lỏng;

(7) Phải có các chỉ dẫn liên quan đến hành động điều chỉnh có hiệu quả của sĩ quan trên tàu để nhận/ trả hàng trong trường hợp có sai lệch với đồ thị có sẵn và có sự cố;

(8) Phải nhấn mạnh trong Thông báo ổn định và phải treo bản chỉ dẫn này ở vị trí kiểm soát nhận/ trả hàng, đồng thời phải đưa vào phần mềm tính toán cân bằng-ổn định của tàu.

3. Những yêu cầu ở 3.4.5-1, 3.4.5-2 được áp dụng đối với những tàu mà:

(a) Hợp đồng đóng mới kết thúc đúng vào hoặc sau ngày 01/ 02/1999, hoặc

(b) Không có hợp đồng đóng mới mà tàu được đặt ki (keels) hoặc ở giai đoạn đóng mới tương tự, vào đúng hoặc sau ngày 01/08/1999, hoặc

(d) Đối với những tàu mà hợp đồng đóng mới được ký kết sau ngày 01/ 02/1999, hoặc

(e) Không có hợp đồng, nhưng việc hoán cải lớn được bắt đầu vào sau ngày 01/ 08/ 1999, hoặc việc hoán cải được hoàn thành vào sau ngày 01/ 02/ 2002.

3.5. Tàu có công dụng đặc biệt

3.5.1. Phải kiểm tra ổn định của tàu nghiên cứu khoa học, thăm dò, thủy văn, thực tập và những tàu tương tự theo các trạng thái tải trọng sau đây :

1. Tàu với toàn bộ số nhân viên chuyên nghiệp trên đó và toàn bộ dự trữ;

2. Tàu như trạng thái -1 nhưng với 50% dự trữ;

3. Tàu như trạng thái -1 nhưng với 10% dự trữ;

4. Tàu như trạng thái -1, -2, -3 nhưng với toàn bộ hàng nếu được vận chuyển.

3.5.2. Ổn định của những tàu có công dụng đặc biệt phải thỏa mãn các yêu cầu ở từ 3.1.2 đến 3.1.5 và ở từ 3.1.7 đến 3.1.9. Theo yêu cầu nói trên cần phải coi số nhân viên chuyên nghiệp là hành khách.

3.5.4. Đối với những tàu có công dụng đặc biệt tương tự kiểu tàu cung ứng, nếu được Đăng kiểm chấp nhận, có thể giảm bớt các yêu cầu về đường cong ổn định tĩnh như được nêu ở 3.10.5.

3.6. Tàu kéo

3.6.1. Quy định chung

1. Phải kiểm tra ổn định của các tàu kéo theo các trạng thái tải trọng sau đây:

(1) Tàu với toàn bộ dự trữ;

(2) Tàu với 10% dự trữ.

Các tàu kéo có hầm hàng phải kiểm tra bổ sung:

(3) Tàu với toàn bộ hàng trong các hầm với toàn bộ dự trữ:

(4) Tàu với toàn bộ hàng trong các hầm với 10% dự trữ.

2. Ngoài việc thỏa mãn các yêu cầu của Chương 2, các tàu kéo phải có ổn định động đủ để chống lại được tác dụng gây nghiêng của lực dật ngang tính toán của dây kéo ở những trạng thái tải trọng đó, nghĩa là sao cho góc nghiêng động q_d1 do sức dật của dây kéo không lớn hơn những giới hạn được qui định dưới đây.

3.6.2. Các tàu kéo hoạt động trong cảng và vùng vịnh

1. Góc nghiêng động của tàu không được lớn hơn góc vào nước hoặc góc lật, lấy góc nào nhỏ hơn, nghĩa là cần phải thỏa mãn yêu cầu sau :

Trong đó:

l_dl : Tay đòn ổn định động được coi là tung độ của đường cong ổn định động của tàu kéo ở góc nghiêng bằng góc vào nước (xem 3.7.2-3) hoặc góc lật, lấy góc nào nhỏ hơn, m.

l_dn :Tay đòn nghiêng động thể hiện tác dụng sức dật của dây kéo, m.

2. Tay đòn nghiêng động l_dn (m) tính theo công thức :

Trong đó:

l’_n : Chiều cao áp lực thủy động của vận tốc, m. Giá trị l’_n được xác định theo Bảng 10/ 3.1 phụ thuộc vào công suất máy chính của tàu Ne;

Bảng 10/3.1 Chiều cao áp lực thủy động vận tốc l’_n và tốc độ dật ngang của dây kéo n_r

N_e[KW]	<>	300	450	600	750	900	1050	1200	1350	1500
n_r (m/s)	1,30	1,33	1,37	1,43	1,55	1,70	1,88	2,08	2,29	2,50
l’_n (m)	0,0862	0,0903	0,096	0,104	0,122	0,147	0,180	0,220	0,268	0,319

Trong đó a và e tính theo công thức :

3. Khi kiểm tra ổn định tàu kéo chịu tác dụng dật của dây kéo, góc vào nước phải xác định dựa theo giả thiết rằng tất cả các cửa đi vào buồng máy, buồng nồi hơi và cả các thượng tầng trên boong cao nhất, tất cả các cửa ở các lối ra vào các buồng nằm dưới boong cao nhất, không phụ thuộc vào kết cấu, đều mở.

4. Việc kiểm tra ổn định của các tàu kéo chịu tác dụng dật của dây kéo không cần tính đến lượng băng phủ và ảnh hưởng của mặt thoáng hàng lỏng.

5. Khi có những thiết bị đặc biệt để phòng móc kéo trượt xuống dưới hoặc dịch về đuôi với dây kéo nằm ngang tàu, nếu lấy X_H và Z_H khác với các giá trị nói trên thì trong từng trường hợp phải được Đăng kiểm xem xét đặc biệt.

3.6.3. Các tàu kéo hoạt động trên biển

1. Góc nghiêng của những tàu kéo biển khi chịu lực dật của dây kéo trong điều kiện chòng chành không được lớn hơn góc mà đường cong ổn định tĩnh đạt cực đại hoặc góc vào nước lấy góc nào nhỏ hơn (các yêu cầu 3.6.2-3 không áp dụng cho các tàu kéo hoạt động trên biển), nghĩa là phải thỏa mãn yêu cầu :

Trong đó :

l_dmax: Tung độ đường cong ổn định động ở góc nghiêng bằng góc mà đường cong ổn định tĩnh lớn nhất hoặc góc vào nước, lấy góc nào nhỏ hơn,

l_dn: Tay đòn nghiêng động tính theo 3.6.2-.2, trong đó l’_n lấy bằng 0,2 mét.

DK : Một phần của K₂ xét đến ảnh hưởng của chòng chành ngang đối với góc nghiêng tổng cộng và được tính theo công thức :

Trong đó:

q_2r: Tính theo 2.1.3 (độ).

c, b, a và e : Tính theo 3.6.2-2.

2. Khi kiểm tra ổn định của các tàu kéo biển

(1) Điều 3.6.2-5 vẫn có hiệu lực.

(2) Đối với đường cong ổn định tĩnh có hai cực trị hoặc có diện tích dải theo chiều ngang ở góc mà đường cong ổn định tĩnh đạt cực đại nêu ở 3.6.3-1 phải lấy góc nghiêng ở cực trị thứ nhất hoặc góc ứng với điểm giữa của đoạn nằm ngang.

(3) Việc kiểm tra ổn định chịu tác dụng dật của dây kéo không cần tính đến ảnh hưởng của các mặt thoáng của hàng lỏng.

3. Khi kiểm tra ổn định của các tàu kéo biển phù hợp với yêu cầu của Chương 2 cũng như của chương này, tiêu chuẩn băng phủ phải lấy :

(1) Lớn hơn so với qui định ở 2.4 hai lần đối với các tàu kéo chuyên dùng để cứu hộ.

(2) Đối với các tàu kéo khác lấy theo 2.4.

4. Nếu tàu kéo biển được dùng để làm việc ở cảng và vũng đậu tàu, thì những yêu cầu ở 3.6.2 áp dụng cho nó phải được Đăng kiểm qui định riêng.

3.7. Tàu cuốc

3.7.1. Điều kiện làm việc

Điều kiện làm việc là điều kiện khai thác tàu theo công dụng trong những khu vực đã được qui định:

1. Vùng ven biển cách bờ 20 hải lý.

2. Vùng bao gồm cả những khu vực hoạt động của tàu đã được qui định.

3.7.2. Các trạng thái tải trọng

Cần phải phân tích các trạng thái tải trọng sau đây theo chủng loại tàu cuốc và các dạng thiết bị cuốc.

1. Đối với tàu cuốc các loại, khi di chuyển :

(1) Tàu đủ dự trữ, không đất, các thiết bị cuốc đặt ở tư thế chạy tàu;

(2) Như trên nhưng với 10% dự trữ.

2. Trong điều kiện làm việc đối với các tàu cuốc có khoang đất và sà lan đất:

(1) Tàu đủ 100% dự trữ, có đất trong hầm, các thiết bị cuốc được cố định khi trên biển;

(2) Như trên với 10% dự trữ.

Đối với các tàu cuốc có khoang đất được trang bị gầu ngoạm cần phải xét thêm các trạng thái tải trọng khi cần trục gầu ngoạm làm việc ở một mạn và tay đòn cần trục nằm trong mặt phẳng sườn, có đất trong gầu ngoạm, với mô men lớn nhất và cả khi cần ở vị trí cao nhất có để ý đến góc nghiêng ban đầu. Các trạng thái này được áp dụng cho tàu với 10% dự trữ và với toàn bộ dự trữ, có đất cũng như không có đất trong hầm.

Chú thích :

(1) Trọng lượng đất ở trong gầu ngoạm được lấy bằng 1,6 V (tấn), trong đó V là thể tích gầu ngoạm (m³).

(2) Lượng đất trong hầm và vị trí trọng tâm của đất được xác định theo điều kiện hầm chứa đầy đất đồng nhất tới mức tràn cao nhất hoặc đến mép cao nhất của thành hầm. Nếu không có thiết bị rót chuyển thì xác định theo chiều chìm của tàu ứng với dấu mạn khô qui định theo độ sâu của khu vực cuốc.

3. Trong điều kiện làm việc của các tàu cuốc có xích gầu

(1) Tàu với toàn bộ dự trữ, có đất trong các gầu, khung dàn gầu được cố định khi ra khơi;

(2) Như trên với 10% dự trữ.

Chú thích:

(1) Đất được coi là ở trong các gầu thuộc phần trên của xích (từ tang trên đến tang dưới).

(2) Trọng Iượng đất trong mỗi gầu được Iấy bằng 2V, trong đó V là thể tích toàn bộ của một gầu (m³).

4. Trong điều kiện làm việc của các tàu cuốc, trừ những tàu cuốc có xích gầu

(1) Tàu với toàn bộ dự trữ, có các thiết bị làm việc nằm ở vị trí cao nhất có thể gặp khi làm việc bình thường.

(2) Như trên với 10% dự trữ.

Đối với những tàu cuốc được trang bị cần trục gầu ngoạm cần phải tính thêm các trạng thái tải trọng bổ sung phù hợp với 3.7.2-2.

Chú thích:

(1) Ống dẫn bùn ở trong tàu được coi là chứa đầy đất với mật độ 1,3 T/m³.

(2) Trọng lượng của đất trong gầu ngoạm được lấy bằng 1,6V (tấn), trong đó V là thể tích của gầu ngoạm, tính bằng m.

3.7.3. Tính toán ổn định hình dáng và thử nghiêng

1. Khi tính tay đòn ổn định hình dáng của các tàu cuốc, các ống của hộp thông gió có thể coi là đóng kín mà không phụ thuộc vào chiều cao của thành ống, nếu chúng có những nắp đậy thỏa mãn các yêu cầu ở 7.9, TCVN 6259 7:2003 - Phần 7-B “Vật liệu và Trang thiết bị”.

2. Các tàu (sà lan đất, tàu hút v.v...) mà do đặc điểm kết cấu không đảm bảo được tính kín nước của hầm đất, có thể phải thử nghiêng khi có nước ở trong hầm ăn thông với bên ngoài.

3.7.4. Kiểm tra ổn định trong điều kiện làm việc và khi di chuyển

1. Ổn định của các tàu cuốc khi di chuyển phải kiểm tra theo vùng mà tàu di chuyển qua theo qui định. Khi đó trong bản thuyết minh cũng như trong Thông báo ổn định phải ghi rõ các điều kiện di chuyển nếu được dự kiến trước (gồm nước dằn, khối lượng vật tháo rời của các thiết bị làm việc, vị trí của trọng lượng treo trên khung gầu, khả năng vận chuyển hàng ở trong hầm tàu ngoài khu vực cách bờ 20 hải lý v.v...). Các tàu cuốc được trang bị thiết bị gầu có thể di chuyển trong vùng không hạn chế mà chỉ phải gỡ xích cần gầu.

2. Khi tính ổn định của các tàu cuốc trong điều kiện làm việc cần lấy :

(1) Trong vùng 1 : Áp suất gió cho các tàu hoạt động ở vùng không hạn chế theo tiêu chuẩn của vùng hạn chế I. Đối với vùng hạn chế I thì theo tiêu chuẩn của vùng 1 nhưng giảm xuống 25%, đối với các vùng còn lại thì theo tiêu chuẩn của vùng hạn chế II, biên độ chòng chành theo tiêu chuẩn của các vùng không hạn chế.

(2) Trong vùng 2 : Áp suất gió và biên độ chòng chành phù hợp với qui định cho vùng hoạt động của tàu.

3. Biên độ chòng chành của các tàu cuốc không có rãnh xẻ ở thân tàu, không có vây giảm lắc, sống đáy nhô, xác định theo công thức 2.1.3-1 và Bảng 10/2.2,10/2.4 và 10/3.2.

Đối với các vùng hoạt động hạn chế I, II và III theo công thức ở 2.1.3-1 biên độ chòng chành được nhân với đại lượng X₃ có trị số lấy theo Bảng 10/3.3.

Việc tính đến các vây giảm lắc hoặc sống đáy nhô được tiến hành theo 2.1.3-2.

Đối với những tàu có hông nhọn phải chú ý đến các chỉ dẫn ở 2.1.3-3.

Đối với những tàu cuốc có hầm đất và sà lan có cửa đáy, hệ số X₁ xác định theo tỷ số B/d được nhân với :

(V + V_B)/V

Trong đó:

V : Thể tích của tàu không tính đến cửa (m³).

V_B : Thể tích của tàu có cửa (m³).

4. Ổn định của các tàu cuốc và các tàu cuốc có hầm đất được trang bị cần trục gầu ngoạm, trong các trạng thái tải trọng bổ sung (xem 3.7.2-2) phải thỏa mãn các yêu cầu ở 4.1.

5. Ổn định của các tàu cuốc và sà lan có hầm đất, trong đó kết cấu các cửa đáy của hầm đất và bộ phận truyền động cửa đó có thể đổ đất ở một mạn chỉ phải kiểm tra kiểu đổ đó theo tiêu chuẩn thời tiết phù hợp với các chỉ dẫn ở 3.7.4-6 và 3.7.4-7 đối với các trạng thái tải trọng xấu nhất nêu ở (1) và (2) của 3.7.2-2 nếu :

(1) Mật độ của đất trong hầm nhỏ hơn 1,3 T/m³ ở góc nghiêng tĩnh q_B_C₁ và biên độ chòng chành 10^o.

(2) Mật độ của đất trong hầm bằng hoặc lớn hơn 1,3 T/m³ có xét đến đặc trưng động lực khi đổ đất ở biên độ chòng chành bằng 10⁰ cộng với biên độ dao động lớn nhất q₃_r của tàu so với góc nghiêng ngang tĩnh sau khi đổ đất.

Trị số q_3r được xác định theo công thức :

q₃_r = 0,2 q_BC1

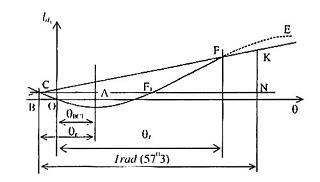

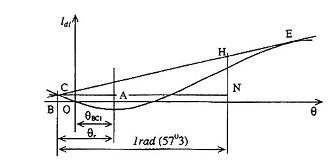

Sơ đồ hợp lý để tính mômen lật được trình bày trong mục “Xác định mômen lật” ghi trong Phụ lục 2.

Bảng 10/3.2 Hệ số X₁

B/d

Kiểu tàu

2,50

2,75

3,00

3,25

3,50

3,75

4,00

4,25

4,50

4,75

5,00

5,25

5,50

Các tàu cuốc

1,08

1,06

1,04

1,02

1,00

0,99

0,98

0,96

0,94

0,91

0,90

Tàu cuốc và sà lan có hầm đất

1,12

1,09

1,06

1,03

1,01

0,98

0,96

0,94

0,92

0,90

0,88

0,85

0,83

Bảng 10/3.3 Hệ số X₃

	≤ 0,04	0,05	0,06	0,07	0,08	0,09	0,10	0,11	0,12	0,13	0,14	0,15	0,16	0,17	0,18	0,19	≥ 0,20
X₃	1,27	1,23	1,16	1,08	1,05	1,04	1,03	1,02	1,01	1,00	1,00	1,01	1,03	1,05	1,07	1,10	1,13

6. Chuyển vị nằm ngang của trọng tâm tàu y_g (m) khi đổ một nửa số đất ở một mạn từ hầm chứa đầy ắp đất được xác định theo công thức :

y_g = Py/(2W)

Trong đó:

P : Trọng lượng của toàn bộ đất trong hầm, (tấn).

y: Khoảng cách trọng tâm của số đất đổ ở một mạn so với mặt đối xứng.

W = W_max - P/2

W_max: Lượng chiếm nước của tàu trước lúc đổ đất, (tấn).

7. Đồ thị ổn định tĩnh và động của tàu tính theo công thức sau đây :

l₁ = l - y_g cosq

l_d1 = l_d - y_g sinq

Trong đó :

l và l_d : Tay đòn ổn định tĩnh, động (m) khi lượng chiếm nước của tàu W_m_ax được tính theo giả thiết là trọng tâm của tàu nằm ở mặt đối xứng.

8. Ổn định của tàu cuốc khi dùng băng chuyền để chuyển đất phải kiểm tra ở trường hợp tác dụng tĩnh của mômen lực của băng chuyền có đầy đất (không xét đến tác dụng của gió và sóng). Lúc đó ổn định của tàu được coi là đủ nếu góc nghiêng tĩnh lớn nhất không lớn hơn góc vào nước hoặc góc mà mạn khô còn lại 300 mm, lấy góc nào nhỏ hơn.

3.7.5. Tính ảnh hưởng của hàng lỏng

Khi tính ảnh hưởng của hàng lỏng theo các chỉ dẫn 1.4.7 dành cho các tàu cuốc và sà lan có hầm đất cần phải giả thiết rằng:

1. Đối với tàu có đất, nếu mật độ đất lớn hơn 1,3 T/m³ thì đất được coi là hàng rắn không xô dạt; cánh tay đòn ổn định tĩnh và động được xác định theo lượng chiếm nước và vị trí trọng tâm của đất trong hầm không đổi.

2. Đối với tàu có đất, nếu mật độ đất bằng hoặc nhỏ hơn 1,3 T/m³ thì đất được coi là hàng lỏng, việc tính tay đòn tĩnh và động được tiến hành theo trọng lượng và trọng tâm biến đổi của đất có xét đến trường hợp đất tràn qua mạn và Iượng giảm chiều chìm của tàu.

Nếu tàu có vách dọc trong hầm đất thì không được sử dụng cách tính tương tự, trường hợp này đất được coi là rắn.

3. Đối với tàu không có đất thì hàm đất được coi là ăn thông với nước bên ngoài, nghĩa là các cửa và các van đều mở, việc tính tay đòn ổn định tĩnh và động phải dựa theo trọng lượng cố định (như đối với tàu bị thủng).

3.7.6. Tính lượng băng phủ của các thiết bị cuốc

1. Khi tính lượng băng phủ của các tàu cuốc, hình chiếu nằm của các thiết bị cuốc phải cộng vào hình chiếu nằm của các boong (hình chiếu đứng lên mặt đối xứng tính vào diện tích hứng gió).

2. Mômen theo chiều cao của các trọng lượng băng bổ sung phải xác định theo độ cao trọng tâm hình chiếu của thiết bị đang ở tư thế làm việc hoặc vận hành lên bề mặt đối xứng.

3.7.7. Đồ thị ổn định tĩnh

1. Đồ thị ổn định tĩnh của các tàu cuốc và sà lan có hầm đất khi đang di chuyển hoặc trong các điều kiện làm việc phải thỏa mãn các yêu cầu ở 2.2.

2. Đồ thị ổn định tĩnh của các tàu cuốc có xích gầu, đối với tất cả các trạng thái tải trọng nêu ở 3.7.2 cũng như khi tính thêm trọng lượng băng phủ phải thỏa mãn các yêu cầu sau :

(1) Giới hạn dương (góc lặn) của đồ thị q_v không được nhỏ hơn 50^o.

(2) Tay đòn lớn nhất của đồ thị ổn định tĩnh ở góc nghiêng q_m không nhỏ hơn 25^o phải:

Không nhỏ hơn 0,25 mét khi tàu làm việc ở khu vực 1

Không nhỏ hơn 0,40 mét khi tàu di chuyển, chuyển vùng và làm việc ở khu vực 2.

3. Đối với các tàu cuốc có xích gầu và có tỷ số B/D > 2,50 được giảm các góc q_v và q_m so với yêu cầu 3.7.7-2 các lượng như sau :

(1) Đối với góc q_v (giới hạn dương của đồ thị) một lượng Dq_v tính theo công thức dưới đây hoặc theo Bảng 10/3.4 phụ thuộc vào tỉ số B/D và tiêu chuẩn thời tiết K:

Dq_v = 25⁰ (B/D - 2,5)(K -1)

Phải lấy:

B/D = 3,0 nếu B/D > 3,0 và K = 1,5 nếu K > 1,5

Trị số Dq_v, phải qui tròn số.

(2) Đối với q_m thì giảm một lượng bằng một nửa Dq_v.

(3) Đối với những tàu cuốc hoạt động ở vùng biển không hạn chế không được giảm q_v và q_m.

Bảng 10/3.4 Lượng hiệu chỉnh Dq_v (độ)

K B/D	1,0	1,1	1,2	1,3	1,4	≥1,5
≤2,5	0	0	0	0	0	0
2,6	0	0,25	0,50	0,75	1,00	1,25
2,7	0	0,50	1,00	1,50	2,00	2,50
2,8	0	0,75	1,50	2,25	3,00	3,75
2,9	0	1,00	2,00	3,00	4,00	5,00
≥3,0	0	1,25	2,50	3,75	5,00	6,25

Chú thích : Các trị số Dq_v lấy ở Bảng phải quy tròn số.

3.8. Tàu có chiều dài nhỏ hơn 20 mét

3.8.1. Khi tính tay đòn ổn định hình dáng chỉ cần tính đến lầu tầng một thỏa mãn các yêu cầu ở 1.4.2-3(1) và có thêm lỗ lên xuống boong phía trên hoặc ra vào hai mạn.

3.8.2. Không phải kiểm tra ổn định theo tiêu chuẩn thời tiết. Tuy vậy, việc cho phép khai thác tàu cần phải có những hạn chế về khoảng cách từ chỗ trú và điều kiện sóng.

Đối với những tàu có kích thước nhỏ cần phải xác định và ghi trong thông báo những hạn chế về vùng và điều kiện hoạt động.

1. Tàu có chiều dài nhỏ hơn 15 mét và những tàu khách có chiều dài nhỏ hơn 20 mét có thể qui định vùng hoạt động hạn chế III. Những tàu có chiều dài từ 15 đến 20 mét trừ tàu khách có thể qui định vùng hoạt động hạn chế không cao hơn vùng hạn chế II.

2. Đối với những tàu không chở khách có chiều dài nhỏ hơn 15 mét được phép ra khơi và hoạt động ở biển khi cường độ sóng không lớn hơn cấp 4, tàu có chiều dài từ 15 đến 20 mét thì sóng không lớn hơn cấp 5.

3. Các tàu khách dưới 20 mét được phép ra khơi và hoạt động ở biển khi cường độ sóng không lớn hơn cấp 3.

4. Căn cứ vào độ ổn định, tính đi biển và mức độ an toàn của vùng khai thác khi có dự báo thời tiết và kinh nghiệm khai thác ở cùng vùng đó của những tàu đồng dạng, có kích thước tương tự hoặc gần đúng, Đăng kiểm có thể thay đổi mức độ hạn chế vùng hoạt động và cường độ sóng cho phép nêu ở 3.8.2-1, 3.8.2-3.

5. Khi qui định cường độ cho phép tới hạn của sóng cho các tàu nhỏ được đặt trên các tàu chở nó (ví dụ tàu mẹ), ngoài các yêu cầu qui định ở 3.8.2-2 và 3.8.2-3 cần phải chú ý tới cường độ sóng tới hạn để có thể nâng chúng một cách an toàn lên tàu mẹ.

6. Trong những vùng có chế độ sóng đặc biệt theo ý kiến của Đăng kiểm có thể phải có thêm hạn chế.

Những vùng có chế độ sóng đặc biệt là : vùng sóng ven bờ, vùng có chiều cao sóng tăng đột ngột và độ dốc sóng lớn (các tường chắn sóng ở cửa sông, sóng nước cạn,v.v..). Vùng có chế độ sóng đặc biệt được xác định theo số liệu của trạm khí tượng thủy văn địa phương.

3.8.3. Đối với những tàu có B/D > 2, lượng giảm góc giới hạn dương (góc lặn) xác định theo 2.2.2-1 với trị số cố định K = 1 ,5.

3.8.4. Điểm gián đoạn của đồ thị ổn định tĩnh theo góc vào nước nói ở 2.2.4 không được xuất hiện ở góc nhỏ hơn 40⁰.

3.8.5. Đồ thị ổn định tĩnh của các tàu cá trong các điều kiện đánh bắt theo trạng thái tải trọng nêu ở 3.5.4 có thể không thỏa mãn yêu cầu ở 2.2.1 về tay đòn lớn nhất và yêu cầu ở 2.2.4 về góc lặn qui ước. Tay đòn lớn nhất của đồ thị ổn định tĩnh ở trạng thái tải trọng này không được nhỏ hơn 0,20 mét.

3.8.6. Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh ở tất cả các trạng thái tải trọng không được nhỏ hơn 0,5 mét, trừ trường hợp tàu không (xem 2.3.1) và tàu cá ở trạng thái tải trọng nêu ở 3.5.4 không được nhỏ hơn 0,35 mét.

3.8.7. Theo qui định, không cho phép khai thác tàu ở tình trạng có khả năng băng phủ, nhưng nếu theo chức năng và nhiệm vụ không thể tránh được việc chạy tàu vào vùng băng giá thì chiều cao tâm nghiêng ban đầu và các thông số khác của đồ thị ổn định tĩnh có tính đến lượng băng phủ không được nhỏ hơn các trị số qui định ở 2.2, 3.8.3, 3.8.4, và 3.8.6.

3.8.8. Trong Thông báo ổn định phải ghi các thông số cho phép về tốc độ của tàu và góc bẻ lái khi quay vòng.

Tốc độ cho phép và góc bẻ lái khi rời vòng lượn xác định bằng phương pháp thử trong thời gian thử bàn giao các tàu đầu tiên của loạt theo điều kiện là góc nghiêng của tàu khi lượn vòng ổn định không được lớn hơn :

1. Đối với tàu không chở khách - góc mà tại đó boong mạn khô bắt đầu nhúng vào nước hoặc 12^o, lấy góc nào nhỏ hơn.

2. Đối với những tàu chở khách có tính đến tác dụng đồng thời của khách tập trung về một mạn (theo 3.1.2) - góc mà tại đó boong mạn khô bắt đầu nhúng nước hoặc 15^o lấy góc nào nhỏ hơn.

Đăng kiểm có thể bắt buộc các tàu không chở khách (ví dụ có chở người không thuộc biên chế thuyền viên) áp dụng qui định ở 3.8.9-2.

Đối với tàu có chiều dài nhỏ hơn 20 mét không áp dụng các yêu cầu ở 3.1.3 và 3.1.4.

3.8.9. Ổn định ban đầu của các tàu chở khách phải được kiểm tra theo yêu cầu ở 3.1.2. Trong đó góc nghiêng do khách tập trung về một mạn không được lớn hơn góc mà trước lúc boong bắt đầu nhúng nước mạn khô còn lại 0,10 mét hoặc 12⁰, lấy góc nào nhỏ hơn.

Nếu cần, yêu cầu ở 3.1.2 có thể phải áp dụng cho tàu không chở khách (nhưng chở người không thuộc biên chế thuyền viên). Trong trường hợp đó góc nghiêng được xác định với sự di chuyển về một mạn của mọi người ở trên tàu, không liên quan đến việc điều động tàu.

3.8.10. Trong Thông báo ổn định phải ghi rõ rằng khi tàu chạy trên sóng có chiều dài bằng hoặc lớn hơn chiều dài của tàu, tốc độ của tàu n_s (hải lý) không được lớn hơn trị số tính theo công thức :

n_s = 1,4

Trong đó :

L : Chiều dài tàu (m).

3.8.11. Việc áp dụng yêu cầu ở 3.8 cho ổn định của tàu kéo có chiều dài nhỏ hơn 20 mét trong từng trường hợp là đối tượng được Đăng kiểm xem xét đặc biệt.

3.9. Tàu Công te nơ

3.9.1. Khi tính ổn định của những tàu công te nơ, chiều cao trọng tâm từng công te nơ phải lấy bằng một nửa chiều cao của công te nơ mỗi loại.

3.9.2. Ổn định của tàu công te nơ phải kiểm tra theo các trạng thái tải trọng sau đây :

1. Tàu với số lượng công te nơ lớn nhất có thể chở (đầy hàng và trọng lượng bì của mỗi loại công te nơ) với toàn bộ dự trữ và nếu cần, với nước dằn ứng với chiều chìm theo với dấu mạn khô mùa hè ;

2. Tàu như trạng thái -1 nhưng với 10% dự trữ;

3. Tàu với số lượng công te nơ lớn nhất có thể chở (60% hàng và trọng lượng bì của mỗi loại công te nơ) với toàn bộ dự trữ và nếu cần, với nước dằn ;

4. Tàu như ở trạng thái -3 nhưng với 10% dự trữ ;

5. Tàu với những công te nơ khi khối lượng của mỗi công te nơ có hàng bằng khối lượng hàng và trọng lượng bì lớn nhất của mỗi loại công te nơ với toàn bộ dự trữ và, nếu cần, với nước dằn ứng với chiều chìm theo dấu mạn khô mùa hè:

6. Tàu như trạng thái -5 nhưng với 10% dự trữ:

7. Tàu với số lượng lớn nhất các công te nơ rỗng, với toàn bộ dự trữ và nước dằn ;

8. Tàu như trạng thái -7 nhưng với 10% dự trữ;

9. Tàu không hàng nhưng với toàn bộ dự trữ:

10. Tàu như trạng thái -9 nhưng với 10% dự trữ.

Khi chọn sơ đồ bố trí công te nơ ở trên tàu cho những trạng thái tải trọng nói trên cần phải chú ý tới tải trọng cho phép tác dụng lên kết cấu thân tàu.

3.9.3. Nếu ngoài các trạng thái tải trọng nêu ở 3.9.2 mà phải xét đến những trạng thái tải trọng khác thì ổn định của tàu công te nơ cũng phải kiểm tra theo những trạng thái đó, với toàn bộ dự trữ, 10% dự trữ và, nếu cần, với nước dằn.

3.9.4. Ổn định của tàu công te nơ ở mọi trạng thái tải trọng có chở công te nơ phải sao cho góc nghiêng tĩnh khi tàu đang quay vòng xác định theo đồ thị ổn định hoặc dưới tác dụng của gió ngang không được lớn hơn một nửa góc nghiêng mà boong mạn khô bắt đầu nhúng nước. Trong mọi trường hợp góc đó không được lớn hơn 15⁰.

Trong trường hợp, nếu được Đăng kiểm chấp thuận, khi chỉ xếp các công te nơ (hàng boong) trên những nắp miệng hầm hàng thì có thể lấy góc nhỏ nhất trong các góc vào nước của mép trên miệng hầm hàng hoặc góc vào nước của công te nơ (khi các công te nơ nhô ra quá mép miệng hầm hàng) thay cho góc mép boong cao nhất nhúng nước.

3.9.5. Mômen nghiêng do quay vòng ổn định

Mô men nghiêng do quay vòng ổn định được tính theo công thức :

Trong đó:

n_s : Tốc độ của tàu trước khi quay vòng (Hải lí/giờ).

3.9.6. Mômen nghiêng do gió tính theo 2.1.2-1 trong đó áp suất gió p_n lấy bằng 0,6 trị số cho ở Bảng10/ 2.1. Khi tính góc nghiêng tĩnh do tác dụng của gió phải giả thiết rằng mômen nghiêng không phụ thuộc vào góc nghiêng của tàu.

3.9.7. Tất cả các bản tính góc nghiêng tĩnh do gió thổi ngang hoặc quay vòng đều phải tính đến cả lượng hiệu chỉnh ảnh hưởng mặt tự do hàng lỏng theo 1.4.7 và bỏ qua lượng băng phủ.

3.9.8. Chiều cao tâm nghiêng ban đầu đã hiệu chỉnh của các tàu công te nơ ở các trạng thái tải trọng có chở công te nơ, bỏ qua lượng băng phủ, không được nhỏ hơn 0,15 mét.

3.9.9. Các tàu công te nơ phải lắp đặt các bể chứa hoặc những thiết bị khác được Đăng kiểm công nhận để có thể kiểm tra được ổn định ban đầu của tàu, trong đó xét đến yêu cầu thử nghiêng trong khai thác.

3.9.10. Các yêu cầu của chương này được áp dụng cho những tàu khác dùng để chở trên boong những hàng hóa được đặt trong công te nơ. Theo 3.9.2-1 và 3-9.2-5 nếu không thể chở hàng theo dấu mạn khô mùa hè thì có thể xét tàu ở chiều chìm lớn nhất có thể có trong những trạng thái tải trọng đó.

3.10. Tàu phục vụ/ phục vụ dàn khoan biển

3.10.1. Chương này áp dụng cho các tàu phục vụ có chiều dài từ 24 tới 100 mét. Nếu chiều dài của tàu phục vụ lớn hơn 100 mét thì các yêu cầu về ổn định của chúng phải được Đăng kiểm xem xét riêng.

3.10.2. Ổn định của các tàu phục vụ phải kiểm tra khi tính đến độ chúi xảy ra đồng thời.

3.10.3. Ổn định của các tàu phục vụ ngoài các trạng thái tải trọng quy định ở 1.4.8-2 còn phải kiểm tra theo các trạng thái tải trọng sau đây :

1. Tàu với toàn bộ dự trữ và toàn bộ hàng trên boong, với khối lượng riêng của hàng dự kiến lớn nhất trong trường hợp phân bố phần hàng còn lại xấu nhất (khi chở ống trên boong, có lưu ý đến lượng nước trong các ống).

2. Tàu như trạng thái -1 nhưng với 10% dự trữ.

3.10.4. Khi chở ống trên boong, thể tích nước V_a phải xác định theo công thức sau đây phụ thuộc thể tích của bó ống V_a_t và tỉ số mạn khô tại sườn giữa f trên chiều dài của tàu (L). Thể tích của bó ống là tổng thể tích bên trong ống và không gian giữa các ống. V_a được lấy như sau :

	Nếu ≤ 0,015
	Nếu 0,015 <> <>
	Nếu ≥ 0,03

Vấn đề giảm số lượng nước tính toán trong ống khi ở các đầu ống có nắp hoặc khi chiều cao bó ống lớn hơn 0,4 chiều chìm của tàu phải thỏa thuận với Đăng kiểm.

3.10.5. Đối với những tàu phục vụ có B/D lớn hơn 2, cho phép giảm góc ứng với tay đòn lớn nhất của đồ thị ổn định tĩnh tới 25⁰, còn góc giới hạn dương của đồ thị tới 50⁰, trong đó cánh tay đòn lớn nhất l_m_a_x (m) và tiêu chuẩn thời tiết K không được nhỏ hơn các trị số lớn nhất tính theo các công thức:

l_m_a_x ≥ 0,25 + 0,005 (60⁰ - q_v)

Hoặc l_m_a_x ≥ 0,25 + 0,01 (30⁰ - q_m)

K ≥ 1 + 0,1 (30⁰ - q_m)

Hoặc K ≥ 1 + 0,05 (60⁰ - q_v)

3.10.6. Khi tính lượng băng phủ, bề mặt cao nhất của hàng trên boong phải được coi là boong, hình chiếu của mặt cạnh lên be sóng phải được coi là phần diện tích hứng gió tính toán. Tiêu chuẩn băng phủ được lấy theo 2.4.

3.10.7. Các tàu phục vụ có chở ống trên boong, hoạt động ở vùng có băng phủ, khi tính ổn định phải tính đến đồng thời lượng băng phủ và nước ở trong ống. Ống bị băng phủ, xếp ở trên boong được xác định theo sơ đồ sau :

Khối lượng băng bên trong ống được xác định theo công thức :

(KG)

Trong đó:

m_li : Khối lượng băng đóng cứng trong mỗi ống lấy theo Bảng 10/3.5.

n_i : Số lượng ống cùng đường kính trong bó ống thứ i.

k : Số lượng bó ống có cùng đường kính.

Bảng 10/3.5 Khối lượng băng đóng cứng trong mỗi ống

Đường kính ống, m	0,05	0,1	0,2	0,3	0,4	0,5	0,6
Khối lượng băng ở trong một ống, kg	0,2	2,1	26,7	125	376	899	1831

Chú thích : Với các trị số trung gian của đường kính ống, khối lượng băng lấy theo phép nội suy tuyến tính

Khi tính toán khối lượng băng phủ trên bó ống, phải xác định diện tích mặt trên và cạnh bên có chú ý đến độ cong của ống trong bó. Tiêu chuẩn băng phủ được lấy theo 2.4.

3.10.8. Nếu các tàu phục vụ làm cả nhiệm vụ lai dắt, thì phải thỏa mãn các yêu cầu của 3.7. Ngoài ra tàu còn phải có thiết bị để trao chuyển dây kéo. Các yêu cầu về móc kéo được trình bày ở TCVN 6259-7:2003 - Phần 7-B “Trang thiết bị”, các yêu cầu về kết cấu tời kéo được qui định ở Chương 16 của TCVN 6259-3:2003 - Phần 3 “Hệ thống máy tàu”.

3.10.9. Nếu các tàu phục vụ làm cả nhiệm vụ rút neo của dàn khoan, thì phải thỏa mãn các yêu cầu 4.1.7-1 (1) và 4.1.7-1 (4).

Trong đó, mômen nghiêng do gió M_v và biên độ chòng chành của tàu phục vụ cũng phải tính theo phương pháp đã được Đăng kiểm công nhận.

CHƯƠNG 4 CÁC YÊU CẦU VỀ ỔN ĐỊNH CỦA CẦN CẨU NỔI, PHAO CHUYỂN TẢI VÀ Ụ NỔI

4.1. Cần cẩu nổi

4.1.1. Điều kiện làm việc

Cần cẩu nổi được phép thực hiện các thao tác nâng hàng và chuyển hàng trên boong trong phạm vi vùng biển hạn chế II và III.

4.1.2. Các trạng thái tải trọng

1. Trong trạng thái làm việc, phải kiểm tra ổn định của cần cẩu nổi ở các trạng thái tải sau đây (không tính đến lượng băng phủ):

(1) Toàn bộ hàng trên móc, với mômen hàng lớn nhất:

- Với toàn bộ hàng, toàn bộ dự trữ;

- Với toàn bộ hàng, 10% dự trữ;

- Không hàng, toàn bộ dự trữ;

- Không hàng, 10% dự trữ.

(2) Không hàng trên móc khi cần ở tư thế cao nhất:

- Với toàn bộ hàng, toàn bộ dự trữ;

- Với toàn bộ hàng 10% dự trữ;

- Không hàng, toàn bộ dự trữ;

- Không hàng, 10% dự trữ.

(3) Khi hàng bị rơi:

- Thân cần của cần trục quay nằm trong mặt phẳng thẳng góc với mặt đối xứng;

- Trên những cần trục không quay, làm việc bằng cần nằm trong mặt phẳng dọc phải xét đến khả năng không đối xứng của tải trọng trên móc, nếu kết cấu cần trục cho phép;

- Vị trí trọng tâm tính toán của hàng nằm trên móc được lấy tại điểm treo hàng vào cần;

- Khi hàng bị rơi cần phải kiểm tra ổn định cho trạng thái tải trọng xấu nhất về mặt ổn định, khi hàng trên móc có tính cả việc bố trí không đối xứng số hàng trên boong.

2. Khi di chuyển, phải kiểm tra ổn định của cần cẩu nổi có tính đến lượng băng phủ khi cần nằm ở tư thế hành trình theo các trạng thái tải trọng sau đây :

(1) Toàn bộ hàng, với toàn bộ dự trữ ;

(2) Toàn bộ hàng, 10% dự trữ;

(3) Không hàng, toàn bộ dự trữ;

(4) Không hàng, 10% dự trữ.

3. Ở trạng thái không làm việc, phải kiểm tra ổn định của cần cẩu nổi có tính đến lượng băng phủ cho trạng thái tải trọng xấu nhất và mất ổn định nêu ở 4.1.2-1 (2).

4.1.3. Tính ổn định hình dáng

Các bản tính ổn định hình dáng phải tính cả độ chúi ban đầu.

4.1.4. Tính diện tích mặt hứng gió

1. Diện tích tính toán của các phần tử hứng gió A_vi:

(1) Đối với kết cấu có thành liên tục, đối với các máy móc và thiết bị trên boong v.v,... là diện tích hình chiếu giới hạn bằng đường bao của kết cấu, máy móc, thiết bị v.v...;

(2) Đối với kết cấu dạng lưới, là diện tích hình chiếu giới hạn bằng đường bao của kết cấu trừ các lỗ giữa các chi tiết;

(3) Đối với kết cấu gồm những thanh có chiều cao bằng nhau đặt cái nọ sau cái kia (xem Hình 10/4.1), là diện tích hình chiếu của thanh trước nếu khoảng cách giữa các thanh nhỏ hơn chiều cao của thanh đứng trước ; Là diện tích hình chiếu toàn bộ của thanh đứng trước và 50% diện tích của thanh đứng sau nếu khoảng cách giữa chúng bằng chiều cao của thanh hoặc lớn hơn, nhưng nhỏ hơn 2 lần chiều cao của chúng ; Là diện tích hình chiếu của tất cả các thanh nếu khoảng cách giữa chúng bằng nhau hoặc lớn hơn hai lần chiều cao của chúng.

a > h	A_vi = A_v = A’_v = A”_v= A”’_v
h ≤a <>	A_vi = A_v + 0,5(A’_v + A”_v + A’’’_v)
a ≥ 2h	A_vi = A_v + A’_v + A”_v + A’’’_v

Hình 10/4.1 Tính toán diện tích mặt hứng gió bao gồm các thanh

Nếu chiều cao của các thanh không đồng đều thì phải tính cả phần diện tích của những thanh đứng sau không bị thanh đứng trước che khuất.

2. Tay đòn hứng gió z_v (m) phải tính theo công thức :

Trong đó:

z_i : Chiều cao trọng tâm của các diện tích A_vi tính từ đường nước.

Trị số z_v được xác định có tính đến độ chúi.

3. Hệ số hứng gió k_i của các phần tử hứng gió được lấy theo Bảng 10/4.1.

Bảng 10/4.1 Hệ số hứng gió k_i

Các phần tử hứng gió	k_i
- Các dàn và thanh đặc	1,4
- Phần khô của thân tàu, kết cấu dạng hộp có mặt ngoài nhẵn, các buồng lái chữ nhật, các máy trên boong, các chi tiết nhỏ trên boong và các vật đối trọng.	1,2

- Các kết cấu làm bằng ống phụ thuộc vào tích số của áp suất gió q (Pa) với bình phương đường kính của ống d₁ (m))

Khi qd²_t ≤ 10 N	1,2
Khi qd²_t ≥ 15 N	0,7
- Các dây cẩu
Khi d_k ≤ 20 mm	1,2
Khi d_k > 20 mm	1,0
- Hàng hóa (nếu không có số liệu để thay đổi hợp lý hệ số hứng gió)	1,2

Chú thích :

(1) Đối với các trị số qd²_t trung gian k_i được xác định bằng nội suy tuyến tính.

(2) Các trị số k_i của những phần tử không ghi trong Bảng trong từng trường hợp phải được Đăng kiểm công nhận.

4. Các hệ số vùng n_i đề cập đến sự biến thiên áp suất động của gió theo chiều cao diện tích của vùng hứng gió so với mặt nước được lấy theo Bảng 10/4.2.

Bảng 10/4.2 Hệ số vùng n_i

Chiều cao tới mặt nước (giới hạn vùng) (m)	<>	10¸20	20¸30	30¸40	40¸50	50¸60	60¸70	70¸80	80¸90	90¸100
n_i	1,00	1,25	1,40	1,55	1,69	1,75	1,84	1,94	2,02	2,10

5. Đối với mỗi trạng thái của cần cẩu nổi (làm việc, không làm việc, hành trình, chuyển vùng) mặt hứng gió của các bề mặt không liên tục (hàng rào, cột buồm, dây nhỏ và các vật nhỏ bé khác,) nên tính bằng cách tăng thêm 2% diện tích tổng cộng mặt hứng gió lớn nhất của các bề mặt liên tục (có tính đến các hệ số k_i và n_i) và 5% mômen tĩnh của diện tích đó.

Trong điều kiện băng phủ, lượng tăng đó phải lấy tương ứng bằng 4 và 10% hoặc 3 và 7,5% tùy theo tiêu chuẩn băng phủ.

Như vậy diện tích hứng gió của các bề mặt liên tục và các mômen tĩnh của diện tích đó phải lấy cố định cho tất cả các phương án của trạng thái tải trọng tương ứng.

6. Diện tích hứng gió tính toán của hàng trên móc tính theo đường bao thực của hàng, có tính đến hệ số hứng gió và chiều cao nâng hàng lớn nhất, nghĩa là tương tự như 4.1.4-1 có lưu ý đến cả 4.1.4-3 và 4.1.4-4.

Tâm hứng gió của mã hàng đang nâng phải lấy tại điểm treo hàng vào cần.

Khi thiếu các số liệu thực tế, diện tích hứng gió tính toán của hàng phải lấy theo Bảng 10/4.3.

Bảng 10/4.3 Diện tích hứng gió của hàng trên móc kAn_i

Khối lượng hàng (tấn)	10	20	32	40	50	63	80	100	125	140	160	180
kAn_i, m²	12	19	24	26	30	34	38	43	48	54	58	60
Khối lượng hàng (tấn)	200	225	250	280	320	400	500	630	710	800	900	1000
kAn_i, m²	64	67	72	75	85	96	108	127	135	142	150	157

Chú thích : Các trị số trung gian của kAn_i tính bằng nội suy tuyến tính.

4.1.5. Tính biên độ chòng chành

1. Biên độ chòng chành của cần cẩu nổi (độ) tính theo công thức :

q_r = X_1,2 X₃ Y + Dq_r

Trong đó:

X₁_,₂ và X₃: Hệ số không thứ nguyên ;

Y: Số nhân (độ);

Dq_r: Lượng hiệu chỉnh lưu ý đến chiều cao trong tâm của cần cẩu nổi so với mặt nước (độ).

Các hệ số X_1,₂ lấy theo Bảng 10/4.4 phụ thuộc vào tỷ số và ,

Bảng 10/4.4 Hệ số X_1,2

	B/(C_bd)	9,0	9,5	10,0	10,5	11,0	11,5	12,0	13	14
X_1,2	≥ 0,50	1,48	1,38	1,29	1,23	1,17	1,13	1,09	1,03	0,99
	≤ 0,25	1,98	1,83	1,68	1,54	1,42	1,31	1,22	1,08	0,97

Chú thích : Khi 0,25 <> <>,50 thì X_1,2 được xác định theo nội suy tuyến tính.

Chiều cao sóng có mức đảm bảo 3% (h_3%) được lấy phụ thuộc vào cường độ sóng mà cần cẩu được phép làm việc (trạng thái làm việc) hoặc phụ thuộc vào vùng hoạt động theo Bảng 10/4.9 (hành trình, chuyển vùng).

Hệ số X₃ lấy theo Bảng 10/4.5. Hệ số Y lấy theo Bảng 10/4.6 phụ thuộc vào đặc trưng F.

Đặc trưng F tính theo công thức :

Trong đó:

n : Hệ số bằng :

0,414 Cho cần cẩu nổi có cần vươn song song với mặt đối xứng.

0,331 Cho cần cẩu nổi có cần vươn thẳng góc với mặt đối xứng.

Lượng hiệu chỉnh Dq_r (độ) tính theo công thức :

Bảng 10/4.5 Hệ số X₃

F	0,20	0,25	0,30	0,40	0,50	0,60	0,70	0,80	0,90	1,00	1,10	1,20
0,12	0,01	0,02	0,04	0,06	0,10	0,20	0,35	0,57	0,81	1,00	1,15	1,21
0,13	0,01	0,03	0,04	0,08	0,15	0,28	0,45	0,67	0,86	1,00	1,12	1,16
0,14	0,02	0,03	0,05	0,11	0,20	0,36	0,55	0,74	0,89	1,00	1,09	1,14
0,15	0,02	0,04	0,06	0,14	0,27	0,47	0,66	0,80	0,92	1,00	1,07	1,11
0,16	0,03	0,05	0,09	0,19	0,34	0,56	0,74	0,85	0,94	1,00	1,05	1,09
0,17	0,04	0,07	0,12	0,25	0,45	0,66	0,79	0,88	0,95	1,00	1,04	1,08
0,18	0,05	0,09	0,16	0,33	0,55	0,72	0,83	0,90	0,96	1,00	1,03	1,06
0,19	0,06	0,11	0,20	0,43	0,63	0,77	0,86	0,92	0,97	1,00	1,03	1,06
0,20	0,07	0,13	0,25	0,51	0,70	0,81	0,88	0,93	0,98	1,00	1,02	1,05
0,21	0,08	0,16	0,30	0,59	0,75	0,84	0,90	0,94	0,98	1,00	1,02	1,04
0,22	0,09	0,18	0,35	0,64	0,79	0,86	0,91	0,95	0,98	1,00	1,02	1,04
0,23	0,10	0,22	0,40	0,69	0,81	0,88	0,92	0,95	0,98	1,00	1,02	1,04
0,24	0,11	0,25	0,44	0,73	0,83	0,89	0,93	0,95	0,98	1,00	1,02	1,03
0,25	0,13	0,28	0,48	0,76	0,84	0,90	0,93	0,95	0,98	1,00	1,02	1,03

Chú thích : Các trị số trung gian của hệ số X₃ tính bằng nội suy tuyến tính.

Bảng 10/4.6 Số nhân Y

F	0,14	0,15	0,16	0,17	0,18	0,19	0,20	0,21	0,22	0,23	0,24
Y (độ)	34,2	32,4	30,1	27,3	24,8	22,6	20,4	18,7	17,0	15,5	14,3

2. Nếu biên độ chòng chành của cần cẩu nổi khi hành trình (q_r) tính theo 4.1.5-1 cao hơn góc boong nhúng nước q_d hoặc góc mà điểm giữa hông tàu ở sườn giữa nổi lên khỏi mặt nước (q_b), thì biên độ chòng chành tính toán (độ) được tính theo công thức sau :

(1) Khi q_d q_r ≤ q_b

q’_r= (q_b + 5q_r)/6

(2) Khi q_b <>q_r ≤ q_d

q’_r = (q_b + 5q_r)/6

(3) Khi q_r > q_b và q_r > q_d

q’_r = (q_b + q_d + 4q_r)/6

3. Biên độ chòng chành có thể được xác định từ dữ liệu thử mô hình tàu.

4.1.6. Tính lượng băng phủ cho phép

1. Khối lượng băng trên một mét vuông diện tích nằm cách mặt nước 10 mét được lấy bằng 1/2 trị số quy định ở từ 2.4.3 đến 2.4.5.

Trong trường hợp này, diện tích và chiều cao tâm hứng gió tính được xác định như sau :

(1) Đối với trạng thái tải trọng ứng với chiều chìm nhỏ nhất trong các trạng thái tải trọng phải kiểm tra theo qui định 4.1.2-2.

(2) Đối với trạng thái tải trọng được chọn để kiểm tra ổn định theo qui định 4.1.2-3.

4.1.7. Ổn định của cần cẩu nổi trong trạng thái làm việc

1. Ổn định của cần cẩu nổi được coi là đủ, nếu :

(1) Góc nghiêng do tác dụng đồng thời của mômen nghiêng ban đầu (vì hàng trên móc hoặc đối trọng khi không có hàng trên móc v.v...), tác dụng tĩnh của gió và chòng chành không lớn hơn góc mà cần cẩu làm việc an toàn (xem 4.1.7-2) hoặc góc mép boong nhúng nước hoặc góc mà điểm giữa hông tàu ở sườn giữa nhô lên khỏi mặt nước, lấy góc nào nhỏ hơn. Trong mọi trường hợp góc này không nên lớn hơn 8⁰ đối với cần cẩu nổi làm việc trên sóng, và 6⁰ đối với cần cẩu nổi không được phép làm việc trên sóng. Khi đó khoảng cách thẳng đứng của các lỗ dùng để xác định góc vào nước đến đường nước thực tế không được nhỏ hơn 600 milimét.

Đối với những cần cẩu nổi có thể làm việc an toàn ở các góc nghiêng lớn hơn qui định trên, thì góc nghiêng cho phép phải được Đăng kiểm xem xét trong từng trường hợp cụ thể.

Trang chủ / Giao thông / Bộ Khoa học và Công nghệ / TCVN6259-10:2003

Tiêu chuẩn quốc gia TCVN 6259-10:2003 về Quy phạm phân cấp và đóng tàu biển vỏ thép - Phần 10: Ổn định
