Tiêu chuẩn quốc gia TCVN 6259-3:2003 về Quy phạm phân cấp và đóng tàu biển vỏ thép - Phần 3: Hệ thống máy tàu

TIÊU CHUẨN QUỐC GIA

TCVN 6259-3:2003

QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP - PHẦN 3: HỆ THỐNG MÁY TÀU

Rules for the classification and construction of sea-going steel ships - Part 3: Machinery installations

Lời nói đầu

TCVN 6259-3: 2003 thay thế cho TCVN 6259-3 : 1997.

TCVN 6259-3: 2003 do Ban kỹ thuật TCVN/TC8 “Đóng tàu và Công trình biển” phối hợp với Cục Đăng kiểm Việt Nam biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.



QUY PHẠM PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP - PHẦN 3: HỆ THỐNG MÁY TÀU

Rules for the classification and Construction of Sea-going Steel Ships - Part 3: Machinery installations



CHƯƠNG 1  QUI ĐỊNH CHUNG

1.1  Quy định chung

1.1.1  Phạm vi áp dụng

1  Những yêu cầu của Chương này được áp dụng cho máy chính, thiết bị truyền động, hệ trục, chân vịt, động cơ dẫn động không phải là máy chính, nồi hơi v.v..., thiết bị đốt chất thải, bình chịu áp lực, máy phụ, hệ thống ống và các hệ thống điều khiển chúng (sau đây, trong Chương này gọi chung là “hệ thống máy”).

2  Đối với hệ thống máy lắp đặt trên tàu có vùng hoạt động hạn chế hoặc lắp trên các tàu nhỏ, một số yêu cầu trong Phần này có thể được thay đổi theo các yêu cầu được quy định ở Chương 20 và có thể thay đổi một cách hợp lý nếu được Đăng kiểm xem xét và chấp nhận.

1.1.2  Thay thế tương đương

Hệ thống máy không phù hợp với những yêu cầu của Phần này có thể cũng được chấp nhận nếu chúng được Đăng kiểm công nhận là tương đương với các yêu cầu được quy định ở Phần này.

1.1.3  Hệ thống máy có đặc điểm thiết kế mới

Hệ thống máy có các đặc điểm thiết kế mới có thể được chấp nhận nếu như chúng thỏa mãn các yêu cầu bổ sung về thiết kế và người thiết kế phải đưa ra các quy trình thử ngoài các quy trình thử trong Phần này với kết quả thử đạt yêu cầu của Đăng kiểm.

1.1.4  Sửa đổi các yêu cầu

1  Đối với hệ thống máy, hệ thống ống và hệ thống điều khiển chúng dưới đây, có thể sửa đổi một số yêu cầu của Phần này nếu Đăng kiểm thấy có thể chấp nhận được.

(1) Động cơ dẫn động nhỏ dùng để lai máy phát điện hoặc máy phụ (bao gồm cả thiết bị truyền động và hệ trục);

(2) Máy phụ để làm hàng và các động cơ dẫn động chúng;

(3) Hệ thống máy được Đăng kiểm xem xét và thấy phù hợp về công suất, mục đích và điều kiện làm việc.

1.1.5  Thuật ngữ

1  Trong Phần này, máy phụ được phân loại thành những nhóm sau:

Khi các máy phụ liệt kê từ (1) đến (5) dưới đây được dùng vào nhiều mục đích thì chúng phải được xếp vào loại máy phụ quan trọng hơn.

(1) Máy phụ cần thiết cho máy chính

Máy phụ được sử dụng để phục vụ máy chính

(2) Máy phụ dùng để điều động và an toàn

Máy phụ dùng vào mục đích điều động tàu an toàn và máy phụ dùng để đảm bảo an toàn cho tàu và sinh mạng con người trên tàu

(3) Máy phụ dùng để làm hàng

Máy phụ dùng để bốc, dỡ hàng cũng như để bảo quản hàng hóa

(4) Máy phụ chuyên dụng

Máy phụ dùng vào các hoạt động đặc biệt khi tàu hoạt động trên biển hoặc ở bến cảng

(5) Máy phụ khác

Các máy phụ không thuộc từ (1) đến (4) nêu trên

2. Hệ trục chân vịt

Hệ trục chân vịt là hệ gồm trục đẩy, trục trung gian, trục chân vịt, các ổ đỡ trục và chân vịt.

1.1.6. Bản vẽ và tài liệu trình duyệt

Bản vẽ và tài liệu trình duyệt liên quan đến hệ thống máy phải phù hợp với các yêu cầu quy định ở trong từng Chương của Phần này.

1.2  Vật liệu

1.2.1  Chọn vật liệu

1  Vật liệu theo yêu cầu của Phần 7-A của Quy phạm này

Vật liệu dùng chế tạo hệ thống máy phải được chọn theo những quy định của từng Chương trong Phần này xuất phát từ những vật liệu thỏa mãn yêu cầu tương ứng quy định ở Phần 7-A của Quy phạm này, có xét đến mục đích và điều kiện làm việc của chúng.

2  Vật liệu khác

Vật liệu dùng chế tạo hệ thống máy không được quy định trong Chương này phải thỏa mãn những quy định ở (1) và (2) sau đây:

(1) Vật liệu được sử dụng làm máy chính, hệ thống truyền động, hệ trục, chân vịt, nồi hơi, bình chịu áp lực, hệ thống điều khiển và các quy định về vật liệu cho máy phụ cần thiết cho máy chính, máy phụ để điều động và an toàn và các máy phụ dùng để làm hàng phải phù hợp với các yêu cầu của Tiêu chuẩn Việt Nam hoặc các tiêu chuẩn mà Đăng kiểm cho là phù hợp.

(2) Vật liệu được sử dụng làm máy phụ trừ máy phụ cần thiết cho máy chính, máy phụ dùng để điều động và an toàn, máy phụ dùng để làm hàng (sau đây được gọi là “máy phụ chuyên dụng”) và vật liệu dùng cho thiết bị truyền động liên quan đến chúng, hệ trục, hệ thống đường ống và hệ thống điều khiển phải được chọn lựa trên cơ sở xem xét mục đích và điều kiện làm việc của chúng.

1.3  Những yêu cầu chung về hệ thống máy

1.3.1  Quy định chung

1  Hệ thống máy phải được thiết kế và chế tạo phù hợp với mục đích sử dụng đã dự định, phải được lắp đặt và bảo vệ sao cho có thể giảm đến mức tối đa nguy hiểm cho con người ở trên tàu nhờ quan tâm đúng mức đến các bộ phận chuyển động, bề mặt bị đốt nóng và các nguy hiểm khác.

Khi thiết kế phải quan tâm đến mục đích sử dụng dự kiến của thiết bị, điều kiện làm việc của thiết bị cũng như điều kiện môi trường trên tàu.

2  Nếu các máy sau đây được lắp đơn chiếc trên tàu thì phải xem xét đặc biệt đến độ tin cậy và các chi tiết của máy.

Đối với tàu sử dụng loại máy không thông dụng làm máy chính và hệ trục chân vịt, Đăng kiểm có thể yêu cầu trang bị thêm thiết bị máy để đảm bảo cho tàu có thể chạy ở tốc độ hành hải được trong trường hợp máy bị sự cố.

(1) Tàu lắp động cơ Đi-ê-den:

Động cơ Đi-ê-den dùng làm máy chính, khớp đàn hồi, hộp giảm tốc và hệ trục chân vịt.

(2) Tàu lắp tua bin hơi nước:

Động cơ tua bin hơi nước dùng làm máy chính, nồi hơi chính, bầu ngưng chính, hộp giảm tốc và hệ trục chân vịt.

(3) Tàu lắp tua bin khí:

Động cơ tua bin khí được sử dụng làm máy chính, máy nén khí, buồng đốt, hộp giảm tốc và hệ trục chân vịt.

(4) Tàu lắp thiết bị đẩy bằng điện:

Động cơ lai chân vịt, hộp giảm tốc và hệ trục chân vịt.

3  Nếu trên tàu lắp thiết bị đẩy bằng điện thì phải trang bị hai máy phát điện trở lên.

4  Phải trang bị phương tiện mà nhờ đó có thể giữ được hoặc phục hồi lại được sự làm việc bình thường của máy chính ngay cả khi một trong các máy phụ quan trọng không làm việc. Đặc biệt, cần lưu ý đến các sự cố của các thiết bị sau đây:

(1) Cụm máy phát làm nguồn cung cấp điện chính;

(2) Nguồn cung cấp hơi nước;

(3) Hệ thống cấp nước nồi hơi;

(4) Hệ thống cấp dầu đốt dùng cho nồi hơi hoặc động cơ;

(5) Nguồn tạo ra áp lực dầu bôi trơn;

(6) Nguồn tạo ra áp lực nước;

(7) Bơm nước ngưng tụ và thiết bị để duy trì độ chân không trong bầu ngưng;

(8) Nguồn cấp không khí cưỡng bức cho nồi hơi;

(9) Máy nén không khí và bình chứa khí nén dùng vào mục đích khởi động hoặc điều khiển;

(10) Các thiết bị thủy lực, khí nén hoặc điện để điều khiển được dùng trong máy chính bao gồm cả chân vịt biến bước.

Tuy nhiên, qua xem xét độ an toàn tổng thể, có thể chấp nhận cho phép giảm ở mức độ nhất định công suất đáy tàu so với trạng thái hoạt động bình thường của tàu.

5  Phải trang bị cho tàu các phương tiện để đảm bảo cho hệ thống máy tàu có thể hoạt động được từ trạng thái tàu chết mà không cần có sự hỗ trợ từ bên ngoài. Ngoài ra, hệ thống khởi động kết hợp với các máy khác phải được bố trí sao cho có thể khởi động được máy chính để chạy tàu từ trạng thái tàu chết, trong phạm vi 30 phút sau khi bị mất năng lượng toàn tàu.

6  Động cơ chính lai chân vịt, động cơ dẫn động máy phát điện, máy phụ (trừ máy phụ chuyên dụng v.v...), các động cơ dẫn động này phải được thiết kế để làm việc trong các điều kiện như quy định ở Bảng 3/1.1 khi được lắp trên tàu. Có thể cho phép sai lệch so với giá trị góc được quy định ở Bảng 3/1.1 trên cơ sở xem xét kiểu tàu, kích thước tàu và điều kiện làm việc của tàu.

7  Hệ thống máy phải được thiết kế để làm việc tốt trong điều kiện nhiệt độ được quy định ở Bảng 3/1.2.

8  Phải có biện pháp nhằm tạo điều kiện dễ dàng cho việc vệ sinh, kiểm tra và bảo dưỡng hệ thống máy.

9. Phải đặc biệt quan tâm đến thiết kế, chế tạo và lắp đặt hệ thống máy sao cho không để xảy ra hiện tượng dao động gây nên ứng suất lớn trong dải làm việc bình thường.

1.3.2  Công suất lùi

1  Phải bảo đảm đủ công suất chạy lùi nhằm duy trì sự điều khiển tàu trong mọi trạng thái làm việc bình thường.

2  Động cơ chính lai chân vịt phải có khả năng duy trì hành trình chạy lùi ít nhất bằng 70% số vòng quay chạy tiến trong thời gian ít nhất là 30 phút. Công suất lùi có thể được tạo ra trong khoảng thời gian chuyển tiếp sao cho có thể hãm được tàu trong khoảng thời gian hợp lý.

3  Đối với máy chính lai chân vịt qua hộp số, chân vịt biến bước hoặc thiết bị lai chân vịt bằng điện thì việc chạy lùi không được làm cho máy chính lai chân vịt bị quá tải.

Bảng 3/1.1  Góc nghiêng

Kiểu hệ thống máy

Giữa tàu(2)

Mũi và đuôi tàu(2)

Góc nghiêng tĩnh
(Độ nghiêng)

Góc nghiêng động
(Độ chòng chành ngang)

Góc nghiêng tĩnh
(Độ chúi)

Góc nghiêng động
(Độ chòng chành dọc)

- Động cơ chính lai chân vịt

- Nồi hơi chính và nồi hơi phụ quan trọng;

- Động cơ dẫn động máy phát điện (trừ các động cơ sự cố) máy phụ (trừ máy phụ chuyên dụng ...) và các máy dẫn động chúng.

15o

22,5o

5o

7,5o

- Thiết bị sự cố (máy phát sự cố, bơm cứu hỏa sự cố và động cơ dẫn động chúng)

- Cơ cấu chuyển mạch(1) (cầu dao ngắt mạch v.v...)

- Thiết bị điều khiển tự động và điều khiển từ xa.

22,5o (3)

225o (3)

10o

10o

Chú thích:

(1) Đến góc nghiêng 45o, không được có các thao tác sai trong việc đóng mạch hoặc chuyển mạch.

(2) Có thể xảy ra đồng thời độ nghiêng ở giữa tàu, mũi và đuôi tàu.

(3) Đối với tàu chở xô khí hóa lỏng và tàu chở xô hóa chất nguy hiểm, phải có thiết bị sao cho vẫn có thể duy trì được sự cung cấp năng lượng sự cố bình thường khi tàu có độ nghiêng giữa tàu lên đến mức lớn nhất là 30o.

Bảng 3/1.2  Nhiệt độ làm việc

Không khí

Nơi lắp đặt

Nhiệt độ (oC)

Ở khu vực kín

0 đến 45 (*)

Các chi tiết máy hoặc nồi hơi ở các khoang có nhiệt độ vượt quá 45o C và dưới 0o C

Tùy theo điều kiện riêng cục bộ

Trên boong hở

-25 đến 45 (*)

Nước biển

-

32 (*)

Chú thích:

(*) Đăng kiểm có thể chấp nhận nhiệt độ khác nếu thấy phù hợp nhưng không áp dụng cho tàu có vùng hoạt động không hạn chế.

1.3.3  Giới hạn trong việc sử dụng dầu đốt

Giới hạn trong việc sử dụng dầu đốt phải thỏa mãn các yêu cầu trong 4.2.1, Phần 5 của Quy phạm này.

1.3.4  Phòng cháy

1  Hệ thống máy phải được bố trí và lắp đặt sao cho không để rò rỉ dầu đốt, dầu bôi trơn và các loại dầu dễ cháy khác. Đối với các máy móc bị rò rỉ dầu thì phải trang bị phương tiện đảm bảo dẫn dầu rò rỉ vào nơi chứa an toàn.

2  Hệ thống máy phải được bố trí và lắp đặt sao cho không để rò rỉ khí độc hại hoặc khí dễ cháy có thể gây ra hỏa hoạn. Đối với hệ thống máy bị rò rỉ khí thì phải được lắp đặt ở trong khoang được thông gió tốt có khả năng xả sạch nhanh khí này.

3  Ngoài các yêu cầu ở 1.3.4, việc phòng cháy phải tuân theo các yêu cầu ở 4.25.2, Phần 5 của Quy phạm này.

1.3.5  Hệ thống thông gió cho buồng máy

Buồng máy loại A phải được thông gió tốt để đảm bảo máy móc hoặc nồi hơi bên trong hoạt động ở chế độ toàn tải trong mọi điều kiện thời tiết bao gồm cả thời tiết xấu nhất, phải duy trì chế độ cung cấp đủ không khí cho buồng máy nhằm đảm bảo an toàn và thuận lợi cho thợ máy và sự hoạt động của máy móc. Các buồng máy khác phải được thông gió tốt phù hợp với mục đích sử dụng của buồng máy.

1.3.6  Ngăn ngừa tiếng ồn

Phải có biện pháp làm giảm tiếng ồn của máy móc trong buồng máy nhằm thỏa mãn tiêu chuẩn có thể chấp nhận được theo quy định của luật quốc gia của nước đăng ký tàu. Nếu tiếng ồn này không thể giảm đến mức chấp nhận được thì nguồn gây ra tiếng ồn mạnh phải được cách ly hoặc cách âm hoặc phải trang bị buồng cách ly tiếng ồn nếu như yêu cầu có người trực trong buồng máy. Nếu cần thiết, phải trang bị dụng cụ bịt tai chống ồn cho thợ máy phải làm việc trong buồng máy có tiếng ồn quá mức như vậy.

1.3.7  Thông tin liên lạc giữa lầu lái và các trạm điều khiển tốc độ và hướng đẩy của chân vịt

1  Thông tin liên lạc giữa lầu lái và các trạm điều khiển tốc độ và hướng đẩy của chân vịt phải thỏa mãn các yêu cầu sau đây:

(1) Ít nhất phải trang bị hai phương tiện độc lập để truyền lệnh từ lầu lái đến vị trí trong buồng máy hoặc trong buồng điều khiển thường được sử dụng để điều khiển tốc độ và hướng đẩy của chân vịt. Một trong những phương tiện này phải là tay chuông truyền lệnh buồng máy. Tay chuông này phải đảm bảo truyền đạt rõ ràng lệnh được phát ra từ lầu lái và sự trả lời từ trạm điều khiển nêu trên.

(2) Phương tiện thông tin liên lạc, khi Đăng kiểm thấy cần thiết, phải được trang bị từ lầu lái và buồng máy đến bất kỳ nơi nào ngoài những yêu cầu quy định ở (1) trên đây, từ đó có thể kiểm soát tốc độ và hướng đẩy của chân vịt.

1.3.8  Chuông báo động cho sĩ quan máy

Phải trang bị một chuông báo động cho sĩ quan máy được thao tác từ buồng điều khiển máy hoặc từ trạm điều động khi thấy thích hợp và phải nghe rõ trong buồng ở của sĩ quan máy.

1.3.9  Hướng dẫn sử dụng và bảo dưỡng máy móc và thiết bị của tàu

Phải trang bị cho tàu tài liệu hướng dẫn sử dụng và bảo dưỡng máy móc và trang thiết bị quan trọng cho an toàn của tàu. Tài liệu này phải được viết bằng ngôn ngữ có thể hiểu được bởi những sĩ quan và thuyền viên cần phải hiểu những thông tin đó khi thực hiện nhiệm vụ.

1.4  Thử nghiệm

1.4.1  Thử tại xưởng

1  Trước khi lắp đặt trên tàu, thiết bị và các chi tiết tạo nên hệ thống máy (trừ máy phụ chuyên dụng v.v...) phải được thử tại Nhà máy có máy móc và trang thiết bị cần thiết cho thử nghiệm (sau đây gọi là “Thử tại xưởng”) phù hợp với các yêu cầu tương ứng trong Phần này.

2  Đối với trang thiết bị và các chi tiết của máy móc, trong mỗi Chương của Phần này không quy định yêu cầu thử tại xưởng và các chi tiết của máy phụ chuyên dụng v.v... thì các biên bản thử của Nhà chế tạo cũng phải được trình cho Đăng kiểm khi có yêu cầu.

1.4.2  Trang thiết bị sản xuất hàng loạt

Bất kể những yêu cầu quy định ở 1.4.1-1 trên đây, đối với trang thiết bị được sản xuất theo hệ thống sản xuất hàng loạt, khi Đăng kiểm thấy phù hợp, thì có thể chấp nhận quy trình thử tương ứng với phương pháp sản xuất theo yêu cầu của Nhà chế tạo thay cho các yêu cầu thử nghiệm được quy định trong Quy phạm.

1.4.3  Miễn thử nghiệm

Nếu như Giấy chứng nhận thử hệ thống máy có nội dung phù hợp với yêu cầu của Đăng kiểm thì Đăng kiểm có thể bỏ qua một phần hay toàn bộ các cuộc thử nghiệm đối với máy móc quy định ở 1.4.1.

1.4.4  Thử sau khi lắp đặt trên tàu

1  Máy móc phải được thử nghiệm sau khi lắp đặt lên tàu phù hợp với các yêu cầu được quy định trong từng Chương của Phần này.

2  Các máy phụ để sử dụng riêng nếu Đăng kiểm thấy cần thiết thì phải thử hoạt động vào một dịp thích hợp trước khi chúng được sử dụng để xác định rằng chúng không gây nguy hiểm cho tàu và thuyền viên trên tàu.

3  Khi thấy cần thiết, Đăng kiểm có thể yêu cầu các việc thử khác với các việc thử đã quy định trong Phần này.



CHƯƠNG 2  ĐỘNG CƠ ĐI-Ê-DEN

2.1  Quy định chung

2.1.1  Phạm vi áp dụng

1  Các yêu cầu của Chương này áp dụng cho các động cơ Đi-ê-den được dùng làm máy chính hoặc được dùng để lai máy phát điện và các máy phụ (không kể máy phụ dùng cho các công dụng đặc biệt v.v...) nêu trong Chương này.

2  Đối với các động cơ Đi-ê-den lai máy phát điện sự cố, thì ngoài các yêu cầu ở Phần này (trừ các yêu cầu ở 2.2.4, 2.3, 2.4.1-4 và yêu cầu đối với thiết bị dừng hoạt động của động cơ được quy định ở 2.5.5-1) còn phải áp dụng các yêu cầu ở 3.33.4, Phần 4 của Quy phạm này. Trong trường hợp động cơ Đi-ê-den được trang bị thiết bị dừng tự động thì phải lắp đặt thiết bị xóa bỏ tác động an toàn này thỏa mãn các yêu cầu ở 18.2.6-3.

3. Đối với các máy chính là động cơ Đi-ê-den được điều khiển bằng điện tử, ngoài các yêu cầu quy định trong Chương này còn phải thỏa mãn các yêu cầu riêng khác của Đăng kiểm.

2.1.2  Bản vẽ và tài liệu

1  Thông thường phải trình duyệt các bản vẽ và tài liệu sau:

(1) Các bản vẽ và tài liệu để duyệt

(a) Bản thuyết minh về động cơ (theo mẫu của Đăng kiểm)

(b) Bản vẽ chi tiết quy trình hàn đối với các bộ phận chính

(c) Trục khuỷu (gồm cả các chi tiết, bu lông nối trục, các đối trọng và các bu lông ghép chặt chúng)

(d) Thanh truyền và các ổ đỡ (kể cả các bu lông và các chi tiết) của động cơ 4 kỳ

(e) Trục chịu lực đẩy (nếu đồng bộ với máy)

(f) Sự bố trí các bu lông bệ máy (gồm cả bu lông bệ máy, căn v.v...)

(g) Cấu tạo và sự bố trí các van phòng nổ thùng trục

(h) Đặc tính vật liệu của các bộ phận chính

(i) Đường ống dầu cao áp để dẫn động xu páp xả cùng cơ cấu bảo vệ

(j) Đường ống dầu đốt cao áp cùng cơ cấu bảo vệ và cố định

(k) Hệ thống đường ống lắp trên động cơ (gồm cả đường ống dầu đốt, dầu bôi trơn, dầu làm mát, nước làm mát, các hệ thống thủy lực và khí nén, có số ghi kích thước, vật liệu và áp suất làm việc của đường ống)

(l) Mặt cắt lắp ráp tua bin khí thải

(2) Các bản vẽ và tài liệu để tham khảo

(a) Danh mục các bản vẽ và tài liệu phải trình duyệt (với số hiệu bản vẽ liên quan và tình trạng soát xét lại)

(b) Mặt cắt dọc của động cơ

(c) Mặt cắt ngang của động cơ

(d) Đế máy và ổ chặn (nếu nó đồng bộ với động cơ)

(e) Thân động cơ

(f) Nắp xi lanh, thân xi lanh và ống lót xi lanh

(g) Pít tông và chốt pít tông

(h) Gu dông liên kết (kể cả bu lông nối và vít định vị)

(i) Lắp ráp pít tông và cán pít tông

(j) Cán pít tông

(k) Thanh truyền và các ổ đỡ (kể cả các bu lông) của động cơ 2 kỳ

(l) Lắp ráp ổ đỡ chặn

(m) Lắp ráp đầu chữ thập

(n) Cơ cấu dẫn động trục cam và sự lắp ráp cam với trục cam

(o) Cơ cấu xu páp (cơ cấu van kiểu dòn)

(p) Bơm phun dầu đốt

(q) Các bu lông ổ đỡ chính

(r) Các bu lông cố định nắp xi lanh và các bu lông cố định hộp van

(s) Bánh đà (đối với trường hợp là một thành phần truyền lực)

(t) Sơ đồ hệ thống điều khiển động cơ (kể cả các hệ thống kiểm tra, an toàn và tín hiệu báo động)

(u) Kết cấu và bố trí lớp cách nhiệt cho ống khí xả lắp trên động cơ

(v) Kết cấu và bố trí các bộ giảm chấn, bộ chống rung, thiết bị cân bằng hoặc cơ cấu bù chính, các thanh giằng, các bản tính toán về cân bằng và ngăn ngừa dao động động cơ

(w) Các tài liệu hướng dẫn sử dụng và vận hành động cơ

(x) Các bản vẽ và tài liệu khác khi Đăng kiểm cho là cần thiết.

2.2  Vật liệu, kết cấu và độ bền

2.2.1  Vật liệu

1  Vật liệu dùng để chế tạo các chi tiết chính của động cơ Đi-ê-den và việc thử chúng bằng phương pháp không phá hủy phải phù hợp với các yêu cầu được quy định ở Bảng 3/2.1. Trong trường hợp thử bằng siêu âm phải trình kết quả thử cho Đăng kiểm viên xem xét.

2  Các xi lanh, pít tông và các bộ phận khác chịu nhiệt độ cao hoặc áp suất cao và các bộ phận truyền mô men dẫn động phải được chế tạo bằng vật liệu phù hợp với nhiệt độ và tải trọng mà các bộ phận đó phải chịu.

2.2.2  Kết cấu, lắp đặt và quy định chung

1  Các xi lanh, pít tông và các bộ phận chịu nhiệt độ hoặc áp suất cao phải có kết cấu phù hợp với ứng suất nhiệt và ứng suất cơ học mà chúng phải chịu.

2  Khi các chi tiết chính của động cơ Đi-ê-den là kết cấu hàn thì chúng phải thỏa mãn các yêu cầu ở Chương 11.

3  Các khung và đế máy phải có kết cấu cứng vững và kín dầu, đế máy phải được trang bị đủ số lượng bu lông cần thiết để cố định máy trên toàn chiều dài bệ máy.

4  Thùng trục và các cửa thùng trục phải có đủ độ bền và các cửa thùng trục phải được bắt chặt sao cho không bị rời ra khi xảy ra nổ bên trong thùng trục.

5  Phải gắn lời cảnh báo ở nơi nhô cao, thích hợp trên cửa thùng trục ở cả hai phía của động cơ hoặc ở trạm điều khiển trong buồng máy. Lời cảnh báo này phải chỉ rõ rằng bất cứ khi nào nhiệt độ trong thùng trục tăng quá cao thì các cửa thùng trục hoặc các lỗ quan sát không được phép mở cho đến khi trong thùng trục nguội đi sau khi dừng động cơ.

6  Cấm thông gió thùng trục và bố trí bất kỳ thiết bị nào để đưa không khí bên ngoài vào trong thùng trục trừ trường hợp (1) và (2) dưới đây:

(1) Các ống thông hơi, nếu có, thì phải được làm nhỏ tới mức có thể được để giảm đến mức tối thiểu lượng không khí vào thùng trục sau khi nổ. Tuy nhiên, không được nối chung các ống thông hơi của hai động cơ hoặc nhiều hơn với nhau. Các ống thông hơi thùng trục của máy chính phải được dẫn ra vị trí an toàn trên boong hoặc một vị trí khác được chấp thuận.

(2) Khi thực hiện hút khí ra khỏi thùng trục (chẳng hạn để phát hiện hơi dầu) thì độ chân không trong thùng trục không được vượt quá 2,5 x 10-4 MPa.

7  Điều kiện môi trường để xác định công suất của các động cơ Đi-ê-den phải như sau:

- Áp suất khí quyển: 0,1 MPa

- Nhiệt độ không khí: 45o C

- Độ ẩm tương đối: 60%

- Nhiệt độ nước biển (tại cửa vào bầu làm mát trung gian không khí nạp): 32°C

2.2.3  Ổ đỡ cổ biên của động cơ 4 kỳ

Ổ đỡ cổ biên của động cơ 4 kỳ phải được thiết kế và chế tạo sao cho áp suất nén đều trên bề mặt tiếp xúc của các nắp ổ đỡ và không gây ra ứng suất quá mức lên các bu lông ổ đỡ cổ biên, chịu được tải trọng thay đổi tác dụng lên thanh truyền

Bảng 3/2.1  Sử dụng vật liệu và thử không phá hủy đối với các chi tiết chính của động cơ Đi-ê-den

Các chi tiết chính

Đường kính xi lanh D (mm)

D ≤ 300

300 <>D ≤ 400

400 <>D

(1)

(2)

(3)

(1)

(2)

(3)

(1)

(2)

(3)

1

Trục khuỷu

Kiểu rèn liền

x

x

x

x

x

x

x

x

x

Kiểu má khuỷu, cổ biên và cổ trục lắp ghép hoặc bán lắp ghép

x

x

x

x

x

x

x

x

x

Các kiểu khác (ví dụ kiểu hàn)

x

x

x

x

x

x

x

x

x

2

Các bích nối trên trục khuỷu (nếu rời)













x





3

Bu lông nối trục khuỷu













x





4

Đỉnh Pít tông bằng thép





x





x

x

x

x

5

Cán Pít tông

x

x



x

x



x

x

x

6

Thanh truyền cùng với nắp ổ đỡ

x

x



x

x



x

x

x

7

Phần bằng thép của ống lót xi lanh







x

x



x





8

Nắp xi lanh bằng thép





x

x



x

x

x

x

9

Đế máy kết cấu hàn

Các tấm, các dầm ổ đỡ ngang bằng thép rèn hoặc đúc

x





x





x





Các phần thép đúc kể cả các mối hàn



x

x



x

x



x

x

10

Ổ chặn kết cấu hàn, các tấm và dầm ổ đỡ ngang làm bằng thép rèn và thép đúc

x





x





x





11

Các khung và thùng trục kết cấu hàn

x





x





x





12

Thân máy kết cấu hàn

x





x





x





13

Gu dông liên kết

x

x



x

x



x

x



14

Các bánh răng bằng thép dẫn động trục cam













x

x



15

Các bu lông, vít cấy (dùng cho nắp xi lanh, đầu chữ thập, ổ thanh truyền, ổ trục khuỷu)







x





x

x



16

Các đĩa tua bin, cánh tua bin, cánh quạt nén gió và trục rô to của tua bin tăng áp khí thải; trục, rô to và các cánh của máy nén tăng áp, trừ các quạt thổi phụ.

x

x

x

x

x

x

x

x

x

17

Đầu chữ thập













x





18

Các ống, van và phụ tùng lắp cùng động cơ được phân loại trong nhóm I hoặc nhóm II ở Chương 12

x





x





x





Chú thích:

(1) Vật liệu dùng chế tạo các chi tiết được đánh dấu “x” ở cột (1) thì phải thỏa mãn các yêu cầu ở Phần 7-A của Quy phạm này.

(2) Vật liệu dùng chế tạo các chi tiết được đánh dấu “x” ở cột (2) thì phải được thử theo phương pháp thử bằng hạt từ tính hoặc phương pháp thử bằng chất lỏng thẩm thấu.

(3) Vật liệu dùng chế tạo các chi tiết được đánh dấu “x” ở cột (3) thì phải được thử bằng phương pháp thử siêu âm.

2.2.4  Trục lắp bánh đà và các trục khác

Ở chỗ lắp bánh đà hoặc các pu li lệch tâm dùng cho các bơm trên trục khuỷu hoặc trục phụ ở giữa ổ trục cuối cùng và trục chịu lực đẩy, đường kính trục ở phần trục đó không được nhỏ hơn đường kính trục khuỷu được xác định bằng công thức ở 2.3.

2.3  Trục khuỷu

2.3.1  Trục khuỷu liền

1  Đường kính cổ biên và cổ trục không được nhỏ hơn giá trị tính theo công thức sau:

Trong đó:

dc: Đường kính quy định của trục khuỷu (mm)

M = 10-2AL Pmax

T = 10-2BS Pmi

S: Hành trình pít tông (mm)

L: Khoảng cách giữa hai tâm ổ đỡ liền nhau (mm)

Pmax: Áp suất cháy lớn nhất trong xi lanh (MPa)

Pmi: Áp suất có ích chỉ thị trung bình (MPa)

AB: Hệ số lấy theo Bảng 3/2.23/2.3 đối với các động cơ có khoảng nổ bằng nhau (trong trường hợp động cơ chữ V thì các khoảng nổ trên mỗi hàng bằng nhau). Đối với động cơ Đi-ê-den có các khoảng nổ không bằng nhau hoặc không nằm trong các bảng trên, các giá trị AB sẽ được xem xét cụ thể.

D: Đường kính xi lanh (mm)

Km: Giá trị được lấy theo (1) hoặc (2) dưới đây tùy theo giới hạn bền kéo danh nghĩa của vật liệu làm trục khuỷu. Tuy vậy, giá trị của Km đối với các vật liệu không phải là thép rèn và thép đúc phải được Đăng kiểm xác định trong mỗi trường hợp.

(1) Khi giới hạn bền kéo danh nghĩa của vật liệu lớn hơn 440 N/mm2:

Trong đó:

Ts: Giới hạn bền kéo danh nghĩa của vật liệu (N/mm2). Giá trị của Ts không được quá 760 N/mm2 đối với thép các bon rèn và không quá 1080 N/mm2 đối với thép hợp kim thấp rèn.

(2) Khi giới hạn bền kéo danh nghĩa của vật liệu không lớn hơn 440 N/mm2 nhưng không dưới 400 N/mm2 ; Km = 1,0

Ks: Giá trị được lấy theo (1), (2) hoặc (3) sau đây, tùy theo phương pháp chế tạo trục khuỷu.

(1) Khi trục khuỷu được chế tạo bằng phương pháp đặc biệt đã được Đăng kiểm thừa nhận rằng rèn tạo thớ liên tục và chất lượng sản phẩm ổn định, độ bền mỏi được tăng thêm từ 20% trở lên so với quá trình rèn tự do:

(2) Khi trục khuỷu được chế tạo bằng phương pháp đặc biệt đã được Đăng kiểm thừa nhận rằng đã tăng độ cứng bề mặt và chất lượng sản phẩm ổn định, độ bền mỏi được nâng cao:

Trong đó:

r: Mức độ (cải thiện) tăng hơn về độ bền tùy theo độ cứng bề mặt (%) đã được Đăng kiểm thừa nhận

(3) Khi không nằm trong trường hợp (1) hoặc (2) nói trên:

KS = 1,0

Kh: Giá trị lấy theo (1) hoặc (2) dưới đây tùy theo đường kính trong của cổ biên hoặc cổ trục

(1) Khi đường kính trong bằng và lớn hơn 1/3 đường kính ngoài:

Trong đó:

R: Tỷ số giữa đường kính trong của trục chia cho đường kính ngoài của trục

(2) Khi đường kính trong nhỏ hơn 1/3 đường kính ngoài:

Kh = 1,0

Bảng 3/2.2  Giá trị hệ số AB đối với động cơ một hàng xi lanh tác dụng đơn

Số lượng xi lanh

Động cơ 2 kỳ

Động cơ 4 kỳ

A

B

A

B

1

2

3

4

5

6

7

8

9

10

11

12



1,00

8,8

8,8

10,0

11,1

11,4

11,7

12,0

12,3

12,6

13,4

14,2

15,0



1,25

4,7

4,7

4,7

4,7

5,4

5,4

6,1

6,1

6,8

6,8

7,4

7,4

2  Kích thước của các má khuỷu phải thỏa mãn các yêu cầu ở (1) và (2) sau đây:

(1) Chiều dày và rộng của các má khuỷu phải thỏa mãn công thức sau đây liên quan tới đường kính của cổ biên và cổ trục. Trong trường hợp này, chiều dày má khuỷu không được nhỏ hơn 0,36 lần đường kính của cổ biên và cổ trục. Khi đường kính thực tế của cổ biên và cổ trục lớn hơn đường kính yêu cầu của trục khuỷu được xác định bởi công thức ở -1 thì vế trái của công thức sau đây có thể được nhân với (dc/ da)3.

Trong đó:

b: Chiều rộng má khuỷu (mm)

da: Đường kính thực tế của cổ trục hoặc cổ biên (mm)

t: Chiều dày má khuỷu (mm).

(2) Bán kính góc lượn tại chỗ nối của má khuỷu với cổ biên hoặc cổ trục không được nhỏ hơn 0,05 lần đường kính thực tế của cổ biên hoặc cổ trục.

Bảng 3/2.3  Giá trị hệ số AB đối với động cơ chữ V tác dụng đơn với thanh truyền song song

a- Các động cơ 2 kỳ

Số lượng xi lanh

Khoảng nổ nhỏ nhất giữa hai xi lanh trên cùng một cổ biên

45°

60°

90°

A

B

A

B

A

B

6



17,0



12,6



17,0

8



17,0



15,7



20,5

10



19,0



18,7



20,5

12



20,5



21,6



20,5

14

1,05

22,0

1,00

21,6

1,00

20,5

16



23,5



21,6



23,0

18



24,0



21,6



23,0

20



24,5



24,2



23,0

b- Các động cơ 4 kỳ

Số lượng xi lanh

Khoảng nổ nhỏ nhất giữa hai xi lanh trên cùng một cổ biên

45°

60o

90o

270o

300o

315o

A

B

A

B

A

B

A

B

A

B

A

B

6



4,1



4,0



4,0



4,0



4,4



4,3

8



5,5



5,5



5,5



5,5



5,3



5,2

10



6,7



7,0



6,5



6,5



6,1



5,9

12



7,5



8,2



7,5



7,5



6,9



6,6

14

1,60

8,4

1,47

9,2

1,40

8,5

1,40

8,5

1,30

7,5

1,20

7,3

16



9,3



10,1



9,5



9,5



8,2



7,9

18



10,1



11,1



10,5



10,5



8,8



8,5

20



11,5



14,0



11,5



11,5



9,5



9,2

2.3.2  Trục khuỷu lắp ghép

1  Đường kính của cổ biên và cổ trục của trục khuỷu lắp ghép phải thỏa mãn yêu cầu ở 2.3.1-1

2  Kích thước của các má khuỷu phải thỏa mãn các yêu cầu ở (1) và (2) sau đây:

(1) Chiều dày các má khuỷu loại lắp ép nóng phải thỏa mãn các công thức sau đây:

t ≥ 0,525 dc

Trong đó:

t: Chiều dày của má khuỷu đo song song với đường tâm trục (mm)

C1 = 10 đối với động cơ 2 kỳ 1 hàng xi lanh;

C1 = 16 đối với động cơ 4 kỳ 1 hàng xi lanh

T: Tương tự như ở 2.3.1-1

D: Đường kính xi lanh (mm)

C2 = 12,8a - 2,4a2, nhưng trong trường hợp trục rỗng thì C2 được nhân với (1 - R2)

a =

Lượng co ngót cho phép (mm)

x 103

dh



R =

Đường kính trong của trục rỗng

Đường kính ngoài của trục rỗng



rs =

Đường kính ngoài của má khuỷu (mm)

dh

dh: Đường kính lỗ tại chỗ lắp ép nóng (mm)

dc: Đường kính quy định của trục khuỷu được xác định bằng công thức ở 2.3.1-1 (mm).

(2) Kích thước tại góc lượn chỗ nối của má khuỷu với cổ biên của các trục khuỷu bán lắp ghép phải thỏa mãn các yêu cầu ở 2.3.1-2 (mm).

3  Đối với trục khuỷu lắp ghép thì giá trị a được dùng ở -2 (1) phải nằm trong giới hạn sau:

Trong đó:

Y: Giới hạn chảy danh nghĩa của vật liệu má khuỷu (N/mm2)

R =

Đường kính trong của trục rỗng

Đường kính ngoài của trục rỗng

Khi giới hạn chảy danh nghĩa của má khuỷu trên 390 N/mm2 hoặc khi giá trị tính theo công thức sau đây dưới 0,1 thì giá trị a sẽ được Đăng kiểm xem xét trong từng trường hợp cụ thể:

Trong đó:

S: Hành trình pít tông (mm)

dp: Đường kính cổ biên (mm)

dj: Đường kính cổ trục (mm)

2.3.3  Nối trục và bu lông nối trục

1  Đường kính của các bu lông nối trục tại bề mặt nối của mối nối giữa các trục khuỷu hoặc giữa trục khuỷu với trục chịu lực đẩy hoặc giữa trục khuỷu với trục quy định ở 2.2.4 không được nhỏ hơn giá trị tính theo công thức sau:

Trong đó:

db: Đường kính bu lông nối trục (mm)

n: Số lượng bu lông

D: Đường kính vòng tròn chia (mm)

dc: Đường kính quy định của trục khuỷu (mm) được tính bằng công thức ở 2.3.1-1 khi các giá trị Km, KsKh được lấy bằng 1,0.

Tb: Giới hạn bền kéo danh nghĩa của vật liệu làm bu lông (N/mm2). Khi giá trị này trên 1000 N/mm2 thì trị số dùng cho công thức trên sẽ được Đăng kiểm xem xét một cách thích hợp.

2  Các khớp nối trục phải đủ bền để chịu được các ứng suất khi làm việc. Các góc lượn của các khớp nối trục phải có bán kính đủ lớn để tránh sự tập trung ứng suất quá mức. Nếu các khớp nối trục tách biệt so với trục, thì phương pháp lắp ghép và kết cấu của khớp nối phải có khả năng chịu được lực kéo khi tàu lùi. Nếu sử dụng then để lắp khớp nối trục vào trục thì kết cấu của rãnh then phải tránh được sự tập trung ứng suất quá mức.

2.3.4  Đánh giá chi tiết về độ bền

Khi trục khuỷu không thỏa mãn các yêu cầu ở 2.3.12.3.2 thì phải trình các tài liệu thiết kế và bản tính về độ bền trục khuỷu cho Đăng kiểm xem xét.

2.4  Thiết bị an toàn

2.4.1  Thiết bị chống vượt tốc và điều tốc

1  Nếu động cơ Đi-ê-den được sử dụng làm máy chính thì nó phải được trang bị một bộ điều tốc được điều chỉnh để ngăn ngừa tốc độ của động cơ vượt quá 15% số vòng quay liên tục lớn nhất.

2  Ngoài bộ điều tốc thông thường, mỗi động cơ Đi-ê-den lai trục chân vịt có công suất liên tục lớn nhất từ 220 kW trở lên có thể cắt li hợp được hoặc lai chân vịt biến bước phải được trang bị một thiết bị chống vượt tốc. Thiết bị chống vượt tốc và bánh răng lai nó phải độc lập với bộ điều tốc quy định ở -1 và phải điều chỉnh sao cho tốc độ của động cơ không thể vượt quá 20% số vòng quay liên tục lớn nhất của nó.

3  Các động cơ Đi-ê-den lai máy phát điện phải được trang bị các bộ điều tốc thỏa mãn các yêu cầu ở 2.4.2, Phần 4 của Quy phạm này. Khi động cơ Đi-ê-den được dùng để lai máy phát điện cung cấp điện cho động cơ điện lai chân vịt thì phải thỏa mãn các yêu cầu quy định ở 5.1.2-2, Phần 4 của Quy phạm này.

4  Ngoài bộ điều tốc thông thường, mỗi động cơ Đi-ê-den được sử dụng làm máy chính trên tàu chạy bằng điện và động cơ Đi-ê-den lai máy phát điện có công suất liên tục lớn nhất từ 220 kW trở lên phải được trang bị một thiết bị chống vượt tốc riêng biệt. Trong trường hợp này, thiết bị chống vượt tốc và cơ cấu dẫn động nó phải độc lập với bộ điều tốc yêu cầu ở -3 và đảm bảo sao cho tốc độ không thể vượt quá 15% số vòng quay liên tục lớn nhất.

2.4.2  Báo động quá áp cho xi lanh

Phải trang bị một van an toàn có hiệu quả hoặc phương tiện để phòng quá áp khác cho mỗi xi lanh của động cơ Đi-ê-den có đường kính xi lanh trên 230 mm.

2.4.3. Phòng chống nổ thùng trục

1  Đối với các động cơ có đường kính xi lanh không dưới 200 mm hoặc có tổng thể tích thùng trục không dưới 0,6 m3 thì thùng trục phải được trang bị van có kiểu đã được duyệt để ngăn ngừa áp suất tăng quá mức trong trường hợp nổ bên trong thùng trục. Van an toàn thùng trục phải được thiết kế và chế tạo để mở nhanh chóng khi áp suất trong thùng trục tăng quá 0,02 MPa và tự động đóng lại ngay khi có lượng không khí rất nhỏ bên ngoài lọt vào thùng trục.

2  Số lượng và vị trí của các van quy định ở -1 phải tuân theo Bảng 3/2.4.

3  Phải lắp thêm các van an toàn ngoài những van quy định ở -1 cho những ngăn riêng biệt trong thùng trục chẳng hạn như ngăn bánh răng hoặc hộp xích lai trục cam hay những thiết bị dẫn động tương tự khi tổng dung tích của những ngăn như vậy không dưới 0,6 m3.

4  Mỗi van an toàn quy định ở -1-3 bên trên phải thỏa mãn các yêu cầu quy định ở (1), (2) và (3) dưới đây:

(1) Tiết diện lưu thông của mỗi van an toàn không được dưới 45 cm2.

(2) Tổng tiết diện lưu thông của các van an toàn đặt trên một động cơ không được dưới 115 cm2 cho mỗi mét khối tổng dung tích thùng trục. Thể tích của các bộ phận không chuyển động trong thùng trục hoặc không gian tách rời có thể được khấu trừ đi tính toán tổng dung tích đó.

(3) Các cửa xả của van an toàn thùng trục phải được che chắn thích hợp để giảm thiểu nguy hiểm do ngọn lửa phát ra.

Bảng 3/2.4  Số lượng và vị trí các van an toàn

Đường kính xi lanh (mm)

Số lượng và vị trí các van an toàn

200 đến dưới 250

- Ít nhất ở gần mỗi đầu lắp một van nhưng khi có trên 8 khuỷu trục thì phải đặt thêm một van ở gần giữa động cơ.

250 đến dưới 300

- Ít nhất cách một khuỷu trục đặt một van nhưng ít nhất là 2 van.

300 trở lên

- Ít nhất mỗi khuỷu trục một van.

2.4.4  Phòng nổ cho không gian khí quét

1  Không gian khí quét thông với xi lanh phải được trang bị van an toàn phòng nổ. Các van an toàn đó phải được bố trí sao cho khí xả ra không gây nguy hiểm cho người vận hành.

2  Không gian khí quét thông với xi lanh phải được nối với một hệ thống chữa cháy độc lập với hệ thống chữa cháy buồng máy.

2.5  Các thiết bị liên quan

2.5.1  Các tua bin khí thải

1  Đối với máy chính được trang bị tua bin khí thải thì phải trang bị thiết bị để bảo đảm rằng động cơ đó có thể khai thác với công suất đủ để tạo ra tốc độ tối thiểu cho tàu trong trường hợp hỏng một trong các tua bin.

2  Khi máy chính không thể hoạt động được với tua bin khí thải lúc khởi động hoặc ở dải tốc độ thấp thì phải trang bị một hệ thống khí quét phụ. Khi hỏng hệ thống phụ này thì phải có thiết bị thích hợp sao cho máy chính có thể tăng công suất đủ để tua bin khí thải hoạt động theo yêu cầu.

2.5.2  Các thiết bị khí thải

1  Các ống khí thải có nhiệt độ bề mặt quá 220 oC phải được làm mát bằng nước hoặc được bọc cách nhiệt một cách có hiệu quả. Tuy vậy, trong trường hợp có thể đảm bảo an toàn về cháy thì các yêu cầu đó có thể được miễn trừ.

2  Các thiết bị khí thải phải thỏa mãn thêm các yêu cầu được quy định ở 13.16 trong Phần này.

2.5.3  Thiết bị khởi động

1  Các ống dẫn khí khởi động phải được bảo vệ bằng các thiết bị nêu từ (1) đến (5) sau đây để phòng tránh việc nổ do lửa quay ngược từ các xi lanh hoặc do nhiệt độ tăng cao quá mức trong đường ống góp khí khởi động vào thời điểm khởi động:

(1) Phải lắp van ngắt một chiều hoặc tương đương trên đường nối ống dẫn khí khởi động tới mỗi động cơ.

(2) Trên các động cơ đảo chiều trực tiếp có ống góp khí khởi động, phải lắp thiết bị an toàn có đĩa chảy hoặc bộ dập lửa trên van khởi động ở mỗi xi lanh. Tối thiểu một thiết bị như vậy phải được lắp đặt ở đường cấp khí vào ống góp khí khởi động đối với mỗi động cơ không đảo chiều. Tuy nhiên, có thể không cần lắp thiết bị đó cho các động cơ có đường kính xi lanh không quá 230 mm.

(3) Phải lắp thiết bị an toàn có đĩa chảy ở vị trí thích hợp trên ống góp khí khởi động để làm phương tiện giảm áp suất sự cố khi nổ đối với các động cơ đảo chiều trực tiếp được lắp bộ dập lửa như nêu ở (2) trên.

(4) Nếu đĩa chảy của thiết bị an toàn không dễ dàng thay thế, thì phải trang bị cơ cấu bịt kín đường ống thoát của nó để có thể nhanh chóng khởi động lại được động cơ. Cơ cấu bịt kín này phải có bộ phận chỉ báo là nó đang mở hay khoá.

(5) Đối với các động cơ đảo chiều trực tiếp, phải có phương tiện hiệu quả để ngăn ngừa việc tích tụ các chất dễ cháy (dầu đốt, dầu bôi trơn, dầu của các hệ thống v.v...) trong ống góp khí khởi động hoặc để ngăn ngừa việc tăng nhiệt độ quá cao trong ống góp khí khởi động.

2  Khi máy chính được khởi động bằng khí nén thì phải trang bị ít nhất hai bình chứa khí nén. Các bình chứa này phải được nối với nhau để sẵn sàng sử dụng. Trong trường hợp này tổng dung tích của các bình khí nén khởi động phải đủ, mà không cần phải nạp bổ sung, để đảm bảo số lần khởi động liên tục không nhỏ hơn trị số được quy định từ (1) đến (3) dưới đây. Khi sự bố trí các máy chính và hệ trục khác với những điều nêu dưới đây thì số lần khởi động theo yêu cầu phải được Đăng kiểm xem xét riêng.

(1) Đối với các động cơ có thể đảo chiều trực tiếp:

Z = 12C

Trong đó:

Z: Tổng số lần khởi động cho mỗi động cơ.

C: Hằng số được xác định bởi sự bố trí các máy chính và hệ trục, khi đó các giá trị của C phải được xác định như sau:

C = 1,0 đối với các tàu một chân vịt khi máy chính được nối với hệ trục chân vịt trực tiếp hoặc qua bộ giảm tốc.

C = 1,5 đối với các tàu hai chân vịt khi hai máy chính được nối với các trục chân vịt trực tiếp hoặc qua bộ giảm tốc, hoặc đối với các tàu một chân vịt khi hai máy chính được nối với một chân vịt qua khớp nối có thể nhả khớp được đặt giữa động cơ và bánh răng giảm tốc.

C = 2,0 đối với các tàu một chân vịt hai máy chính được nối với một chân vịt không qua khớp nối có thể nhả được đặt giữa động cơ và bánh răng giảm tốc.

(2) Đối với các động cơ kiểu không đảo chiều được sử dụng một cơ cấu đảo chiều độc lập hoặc sử dụng chân vịt biến bước thì có thể chấp nhận số lần khởi động bằng 1/2 giá trị quy định ở (1).

(3) Đối với các tàu chạy bằng điện.

Z = 6+3(k-1)

Trong đó:

k: Số lượng động cơ, nhưng không cần thiết lấy giá trị của k quá 3.

3  Khi các máy chính được khởi động bằng ắc qui, thì phải lắp đặt 2 tổ ắc qui. Tổng dung lượng của các ắc qui phải đủ để đảm bảo số lần khởi động máy chính quy định ở -2 trong 30 phút mà không phải nạp thêm.

4  Thiết bị khởi động các động cơ Đi-ê-den lai máy phát điện hoặc máy phụ, phải được Đăng kiểm xem xét riêng.

5  Hệ thống khí nén khởi động phải thỏa mãn thêm các yêu cầu ở 13.13 của Phần này.

2.5.4  Thiết bị dầu đốt

1  Nếu động cơ được lắp trên bệ giảm chấn, thì phải trang bị các mối nối mềm có kiểu được Đăng kiểm duyệt tại chỗ nối giữa động cơ với đường ống cấp nhiên liệu.

2  Thiết bị dầu đốt cho động cơ Đi-ê-den còn phải tuân theo các yêu cầu ở 13.9, Phần này và 4.2.2, Phần 5 của Quy phạm này.

3  Ngoài việc phải áp dụng 4.2.2(5)(b), Phần 5 của Quy phạm này, đường ống phun dầu đốt cao áp phải tuân theo các yêu cầu sau:

(1) Nếu sử dụng ống mềm để che chắn dầu bắn tóe thì chúng phải có loại được duyệt.

(2) Phải có thiết bị báo động bằng ánh sáng và âm thanh để báo động khi đường ống phun dầu đốt của động cơ Đi-ê-den bị rò rỉ.

2.5.5  Thiết bị dầu bôi trơn

1  Thiết bị dầu bôi trơn của các động cơ Đi-ê-den có công suất liên tục lớn nhất trên 37 kW phải được trang bị các thiết bị báo động bằng âm thanh và ánh sáng để báo động khi việc cấp dầu bôi trơn bị sự cố hoặc khi áp suất dầu bôi trơn giảm đáng kể, đồng thời, phải trang bị thiết bị tự động dừng động cơ khi áp suất dầu bôi trơn thấp hơn sau khi thiết bị báo động đã hoạt động.

2  Phải trang bị ống nối lấy mẫu dầu ở các vị trí thích hợp.

3  Thiết bị bôi trơn trục rô to của tua bin khí xả phải được thiết kế sao cho dầu bôi trơn không thể chảy vào đường khí nạp.

4  Đầu ra của các ống xả dầu bôi trơn từ thùng trục động cơ tới két gom dầu phải được dìm ngập trong dầu.

5  Các ống xả dầu bôi trơn quy định ở -4 của hai động cơ trở lên không được nối chung với nhau.

6  Ngoài ra, thiết bị của hệ thống dầu bôi trơn phải thỏa mãn thêm các yêu cầu ở 13.10 của Phần này và 4.2.3, Phần 5.

2.5.6  Thiết bị làm mát

1  Thiết bị làm mát phải thỏa mãn các yêu cầu ở 13.12 và các yêu cầu ở (1) và (2) sau đây:

(1) Đối với các động cơ có từ hai xi lanh trở lên thì phải trang bị thiết bị thích hợp để làm mát đồng bộ cho mỗi xi lanh và pít tông.

(2) Phải lắp các vòi xả cho các áo nước và các đường ống dẫn nước làm mát tại vị trí thấp nhất.

2.6  Thử nghiệm

2.6.1  Thử tại xưởng

1  Đối với các chi tiết hoặc phụ tùng quy định ở Bảng 3/2.5 thì phải tiến hành thử thủy lực với áp suất quy định ở Bảng đó.

2  Đối với các bộ phận quay của tua bin khí xả, phải tiến hành thử cân bằng động sau khi lắp ráp chúng.

3  Đối với các động cơ Đi-ê-den, phải tiến hành thử ở xưởng theo quy trình thử được Đăng kiểm chấp thuận.

4  Đối với các động cơ Đi-ê-den có các đặc điểm thiết kế mới hoặc không có bằng chứng về việc khai thác trong thực tế, trong trường hợp mà Đăng kiểm thấy cần thiết, phải tiến hành thử để kiểm tra lại khả năng làm việc của động cơ theo quy trình thử được Đăng kiểm chấp nhận.

Bảng 3/2.5  Áp suất thử thủy lực

Chi tiết thử

Áp suất thử (6) (MPa)

Nắp xi lanh: khoang làm mát(1)

0,7

Ống lót xi lanh: trên toàn bộ chiều dài khoang làm mát(2)

0,7

Vỏ xy lanh: khoang làm mát

0,4(3) hoặc 1,5P, lấy giá trị nào lớn hơn.

Van xả: khoang làm mát

0,4 hoặc 1,5P, lấy giá trị nào lớn hơn.

Đỉnh pít tông(1), (4)

0,7

Hệ thống phun nhiên liệu: thân bơm (phía chịu áp lực(5)), van(5), đường ống

1,5P hoặc P + 30 lấy giá trị nhỏ hơn

Xy lanh của bơm quét khí

0,4

Tua bin: khoang làm mát

0,4 hoặc 1,5P, lấy giá trị nào lớn hơn

Ống xả: khoang làm mát

0,4 hoặc 1,5P, lấy giá trị nào lớn hơn

Bộ trao đổi nhiệt

0,4 hoặc 1,5P, lấy giá trị nào lớn hơn

Bơm được động cơ dẫn động

0,4 hoặc 1,5P, lấy giá trị nào lớn hơn

Hệ thống đường ống

Theo yêu cầu ở 12.6

Chú thích:

(1) Đối với các nắp xy lanh bằng thép rèn mà khoang làm mát của nó được gia công cơ khí không có quá trình hàn hoặc đối với các đỉnh pít tông mà chiều dày được đo chính xác sau khi gia công cơ khí cả bên trong và bên ngoài, và được Đăng kiểm viên xác nhận là không có khuyết tật bề mặt thì có thể không cần thử thủy lực.

(2) Khi ống lót xy lanh được gia công tinh bằng máy cả bên trong và bên ngoài, được Đăng kiểm viên kiểm tra chính xác chiều dày và xác nhận không có các khuyết tật bề mặt, thì áp suất thử nêu trên của ống lót xy lanh có thể được giảm đến 0,4 MPa.

(3) Đối với các động cơ Đi-ê-den không có ống lót xi lanh thì áp suất thử thủy lực bằng 0,7 MPa.

(4) Bất kể chú thích (1) ở trên, khoang làm mát của đỉnh pít tông của động cơ Đi-ê-den kiểu chữ thập phải được thử thủy lực sau khi đi lắp ráp với cán pít tông.

(5) Khi các bơm phun nhiên liệu và van phun nhiên liệu được làm bằng thép rèn thì có thể không cần thử thủy lực.

(6) P là áp suất làm việc lớn nhất (MPa) của các bộ phận cần thử.



CHƯƠNG 3  TUA BIN HƠI NƯỚC

3.1  Quy định chung

3.1.1  Phạm vi áp dụng

Các yêu cầu trong Chương này áp dụng cho các tua bin hơi nước được dùng để làm nguồn động lực chính đẩy tàu (lai chân vịt) hoặc dùng để lai các máy phát điện và các máy phụ (không kể máy phụ chuyên dùng ...) nêu trong Chương này.

3.1.2  Bản vẽ và tài liệu

1  Các bản vẽ và tài liệu sau đây phải được trình duyệt:

(1) Các bản vẽ và tài liệu để duyệt:

(a) Thân tua bin

(b) Rô to tua bin

(c) Cánh tua bin

(d) Bản vẽ chi tiết lắp đặt tua bin

(e) Các khớp và bu lông nối trục

(f) Sự bố trí đường ống trên tua bin (bao gồm cả các hệ thống hơi nước, dầu bôi trơn, hệ thống xả khô và dấu hiệu chỉ vật liệu ống, cỡ ống và áp suất làm việc đã quy định)

(g) Các đặc tính kỹ thuật của tua bin (công suất và số vòng quay ở công suất liên tục lớn nhất của tua bin, áp suất và nhiệt độ của hơi nước ở cửa vào tua bin, độ chân không ở đỉnh bầu ngưng hoặc trạng thái hơi nước ở trong buồng xả)

(h) Tốc độ tới hạn của mỗi rô to tua bin

(i) Số lượng cánh ở mỗi tầng

(j) Số lượng vòi phun và sự bố trí chúng ở mỗi tầng

(k) Các thông số kỹ thuật để tính toán độ bền quy định ở 3.2.3

(l) Đặc điểm kỹ thuật của vật liệu làm các chi tiết chính

(m) Các chi tiết hàn của các chi tiết chính

(2) Bản vẽ và tài liệu để tham khảo:

(a) Lắp ráp các phần

(b) Sơ đồ hệ thống điều khiển

(c) Các bản vẽ và tài liệu mà Đăng kiểm yêu cầu bổ sung khi cần thiết.

3.2  Vật liệu, kết cấu và độ bền

3.2.1  Vật liệu

1  Vật liệu của các chi tiết của tua bin hơi nước nêu dưới đây (sau đây được gọi là “các chi tiết chính của tua bin hơi nước”) phải thỏa mãn các yêu cầu ở Phần 7-A của Quy phạm này.

(1) Các rô to tua bin

(2) Các cánh tua bin

(3) Thân tua bin

(4) Khớp nối trục và bu lông nối

(5) Các ống, van và phụ tùng kèm theo tua bin hơi nước được phân loại ở nhóm I và nhóm II quy định ở Chương 12.

2  Các chi tiết chính của tua bin hơi nước (không kể bu lông nối, ống, van và phụ tùng) phải được thử không phá hủy như quy định ở 5.1.106.1.10, Phần 7-A của Quy phạm này.

3  Vật liệu được sử dụng cho bộ phận có nhiệt độ cao phải có các tính chất phù hợp với các đặc tính thiết kế và bền vững chống được ăn mòn, ứng suất nhiệt, sự rão và giãn dài.

4  Không được dùng gang để làm thân tua bin và các chi tiết chịu áp suất khác ở nhiệt độ hơi nước trên 230oC.

3.2.2  Kết cấu cơ bản

1  Đối với tàu có một tua bin hơi nước chính kiểu ghép ngang, thì tua bin đó phải có kết cấu sao cho có khả năng vẫn đảm bảo hoạt động ở tốc độ hành hải khi ngắt hơi nước của bất kỳ một xi lanh nào. Trong trường hợp này, áp suất và nhiệt độ của hơi nước phải được xác định sao cho không làm giảm sự an toàn của tua bin và bầu ngưng.

2  Mỗi phần của tua bin phải có kết cấu sao cho sự giãn nở nhiệt của chúng không gây ra các biến dạng có hại. Tua bin phải được lắp đặt trên bệ sao cho sự giãn nở nhiệt không gây ra ứng suất quá mức.

3  Khi các chi tiết chính của tua bin hơi nước là kết cấu hàn thì chúng phải thỏa mãn các yêu cầu ở Chương 11.

4  Thân tua bin phải có đầu nối ống xả khô ở vị trí thích hợp.

5  Phải lắp đặt van một chiều hoặc thiết bị được chấp thuận khác để ngăn ngừa hơi nước và hơi xả ngược trở lại tua bin ở đầu nối ống xả hơi nước.

6  Đối với các tua bin hơi nước dùng để lai chân vịt thì phải trang bị các bộ lọc hơi nước ở cửa vào tua bin hoặc ở cửa vào các van điều động.

7  Kết cấu của bầu ngưng chính phải phù hợp với các yêu cầu ở Chương 10.

3.2.3  Độ bền của rô to và cánh tua bin

1  Độ bền của rô to tua bin phải thỏa mãn các yêu cầu (1) và (2) sau đây:

(1) Rô to tua bin (hoặc đĩa) phải được thiết kế sao cho không gây ra rung động quá mức trong phạm vi tốc độ khai thác.

(2) Ứng suất tiếp tuyến trung bình của rô to tua bin phải thỏa mãn các điều kiện sau đây. Vì không có các nhân tố về rão và các lý do thiết kế khác của vật liệu được đưa vào tính toán ở trạng thái đã cho, phải xem xét riêng các trạng thái ứng suất này khi thấy cần thiết.

TmY/3

TmTs/4

Trong đó:

Tm: Ứng suất tiếp tuyến trung bình (N/mm2)

n: Số vòng quay liên tục lớn nhất trong một phút chia cho 1000

A: Diện tích mặt cắt của prôfin bánh cánh trên một phía của trục quay (cm2)

I: Mô men quán tính của diện tích A đối với trục quay (cm4)

r: Tỷ trọng của bánh tua bin hoặc rô to (kg/cm3)

m: Tổng khối lượng các cánh kể cả chân (kg)

r: Khoảng cách giữa trọng tâm của cánh (kể cả chân) với đường tâm của trục (cm)

Y: Giới hạn chảy danh nghĩa hoặc giới hạn giãn dài qui ước của vật liệu (N/mm2)

Ts: Giới hạn bền kéo danh nghĩa của vật liệu (N/mm2)

2  Độ bền của cánh tua bin phải thỏa mãn các yêu cầu ở (1) và (2) sau đây:

(1) Cánh tua bin phải được thiết kế sao cho tránh được sự thay đổi mặt cắt đột ngột để giảm đến mức tối thiểu sự biến dạng và rung động.

(2) Diện tích mặt cắt ở chân cánh không được nhỏ hơn giá trị tính theo công thức sau đây. Tuy nhiên, công thức này có thể được sửa đổi khi Đăng kiểm thấy thích hợp.

Trong đó:

A: Diện tích mặt cắt tối thiểu được quy định ở chân cánh (cm2)

m: Khối lượng của một cánh phần trên của diện tích mặt cắt A và khung (kg)

r: Khoảng cách giữa trọng tâm cánh (kể cả chân cánh) với đường tâm trục (cm)

Ts: Giới hạn bền kéo danh nghĩa của vật liệu cánh (N/mm2)

n: Số vòng quay liên tục lớn nhất trong một phút chia cho 1000.

3.3  Thiết bị an toàn

3.3.1  Bộ điều tốc và thiết bị chống vượt tốc

1  Tất cả các tua bin chính và phụ phải được trang bị thiết bị chống vượt tốc để ngăn ngừa tốc độ vượt quá 15% tốc độ liên tục lớn nhất. Khi có từ hai tua bin trở lên cùng lai một bánh răng chính thì có thể trang bị một thiết bị chống vượt tốc cho tất cả các tua bin đó.

2  Khi sử dụng tua bin hơi nước làm máy chính trên các tàu tua bin hơi nước qua khớp nối li hợp hoặc lai chân vịt biến bước, thì ngoài thiết bị chống vượt tốc quy định ở -1, phải lắp thêm một bộ điều tốc độc lập và tách biệt với thiết bị chống vượt tốc đó và bộ điều tốc phải có khả năng điều khiển tốc độ của tua bin không tải mà không cần đến thiết bị chống vượt tốc hoạt động.

3  Tua bin lai máy phát điện phải được trang bị bộ điều tốc thỏa mãn các yêu cầu ở 2.4.2, Phần 4 của Quy phạm này bổ sung cho thiết bị chống vượt tốc quy định ở -1 bên trên. Tuy vậy, khi sử dụng tua bin hơi nước làm máy chính ở các tàu chạy bằng điện, để lai máy phát điện cung cấp điện cho các động cơ đẩy tàu thì phải tuân theo các yêu cầu ở 5.1.2-2, Phần 4 của Quy phạm này.

3.3.2  Thiết bị ngắt hơi nước

1  Các tua bin làm máy chính phải được trang bị các thiết bị tự động ngắt hơi nước cấp vào tua bin chạy tiến (ở các tua bin được dùng làm máy chính trên các tàu chạy bằng điện, tua bin được dùng cho mục đích đó) trong các trường hợp sau:

(1) Khi áp suất dầu bôi trơn thấp.

(2) Khi độ chân không trong bầu ngưng chính thấp.

2  Các tua bin lai các máy phát điện hoặc các máy phụ phải được trang bị các thiết bị tự động ngắt hơi nước khi áp suất dầu bôi trơn thấp.

3  Phải trang bị các thiết bị để ngắt hơi nước cấp cho các tua bin làm máy chính bằng các cơ cấu nhả khớp bằng tay được đặt tại vị trí điều động và ở riêng từng tua bin. Các cơ cấu nhả khớp bằng tay dùng cho tua bin lai máy phát điện hoặc máy phụ phải được bố trí ở gần tua bin.

3.3.3  Hệ thống cấp dầu bôi trơn

1  Các tua bin làm máy chính phải có nguồn cấp dầu bôi trơn sự cố tự động làm việc khi áp suất giảm xuống dưới mức áp suất đã định trước. Nguồn cấp dầu bôi trơn sự cố có thể từ két trọng lực hoặc các thiết bị tương đương (chẳng hạn như bơm kèm theo) với lượng dầu bôi trơn đủ đảm bảo bôi trơn cho đến khi tua bin dừng hẳn.

2  Thiết bị bôi trơn tua bin hơi nước phải có thiết bị báo động bằng âm thanh và ánh sáng, khi có hư hỏng ở nguồn cấp dầu bôi trơn hoặc khi áp suất dầu bôi trơn giảm đáng kể trước khi thiết bị ngắt hơi nước quy định ở 3.3.2-1(1) và -2 hoạt động.

3.3.4  Van bảo vệ cho cửa xả hơi nước

Phải lắp một van bảo vệ ở đầu xả của các tua bin để chống sự tăng quá mức áp suất hơi xả.

3.4  Thử nghiệm

3.4.1  Thử tại xưởng

1  Các bộ phận sau đây phải được thử thủy lực với áp suất được quy định dưới đây:

(1) Thân tua bin:

1,5 lần áp suất hơi nước thiết kế đối với thân tua bin hoặc 0,2 MPa lấy theo giá trị nào lớn hơn.

(2) Ngăn hơi nước tua bin cao áp:

1,5 lần áp suất danh nghĩa của nồi hơi

(3) Bầu chứa hơi nước, ống và các hộp van v.v...

Áp suất thử tương tự như áp suất thử thủy lực áp dụng cho thân tua bin.

(4) Bộ lọc hơi nước và hộp van điều động:

2 lần áp suất danh nghĩa của nồi hơi

(5) Khoang chứa hơi của bầu ngưng chính:

0,1 MPa

Khoang chứa nước làm mát:

0,2 MPa hoặc 0,1 MPa cộng với áp suất đẩy lớn nhất mà bơm tuần hoàn có thể tạo ra khi van đẩy đóng và áp suất hút lớn nhất ở trạng thái toàn tải, lấy giá trị nào lớn hơn. Khi không biết được trạng thái làm việc và không thể tính được áp suất ở điều kiện đó thì áp suất thử không được dưới 0,34 MPa.

2  Đối với các rô to của tua bin, phải tiến hành thử cân bằng động bằng phương pháp thử được Đăng kiểm chấp thuận.

3  Đối với tua bin hơi nước, phải tiến hành thử tại xưởng, kể cả việc thử các thiết bị an toàn quy định ở 3.3 trên theo quy trình thử được Đăng kiểm chấp nhận.



CHƯƠNG 4  TUA BIN KHÍ

4.1  Quy định chung

4.1.1  Phạm vi áp dụng

1  Các yêu cầu trong Chương này áp dụng cho các tua bin khí có kiểu chu trình hở được sử dụng làm máy chính hoặc được dùng để lai các máy phát điện và các máy phụ (trừ các máy phụ chuyên dụng v.v..., sau đây, trong Chương này được gọi tương tự).

2  Các tua bin khí dùng để lai các máy phát điện sự cố phải thỏa mãn các yêu cầu ở 3.33.4, Phần 4 của Quy phạm này thêm vào các yêu cầu trong Chương này (trừ các yêu cầu 4.2.1-1, 4.2.1-2, 4.3.1-1, 4.3.24.3.3).

4.1.2  Bản vẽ và tài liệu

1  Phải trình duyệt các bản vẽ và tài liệu sau:

(1) Các bản vẽ và tài liệu để xét duyệt:

(a) Bánh cánh (hoặc rô to) của tua bin và máy nén

(b) Buồng đốt

(c) Chi tiết về việc cố định các cánh chuyển động và cánh cố định

(d) Các khớp và bu lông nối trục

(e) Các thiết bị đường ống được lắp với tua bin (bao gồm cả hệ thống dầu đốt, dầu bôi trơn, nước làm mát, khí nén, thủy lực và ký hiệu vật liệu ống, cỡ ống và áp suất làm việc quy định)

(f) Các bình chịu áp lực và thiết bị trao đổi nhiệt (đã được phân loại ở nhóm I và nhóm II như định nghĩa ở 10.1-3) đi kèm với tua bin

(g) Bản vẽ chi tiết lắp đặt tua bin

(h) Đặc điểm kỹ thuật (kiểu và số xuất xưởng của tua bin, công suất và số vòng quay trong một phút của tua bin và máy nén ở công suất liên tục lớn nhất, áp suất và nhiệt độ khí ở cửa vào và ra của tua bin, sự tổn hao áp suất giữa ống xả và ống vào tua bin, trạng thái môi trường làm việc đã dự kiến, dầu đốt và dầu bôi trơn)

(i) Đặc điểm kỹ thuật của vật liệu làm các bộ phận chính

(j) Các chi tiết hàn của các bộ phận chính

(k) Hướng dẫn bảo dưỡng

(l) Tốc độ tới hạn của rô to tua bin và máy nén

(m) Số lượng các cánh chuyển động trên mỗi cấp

(n) Số lượng và sự bố trí các cánh cố định

(o) Danh mục các thiết bị an toàn dựa vào việc phân tích ảnh hưởng và kiểu hư hỏng.

(2) Các bản vẽ và tài liệu để tham khảo

(a) Lắp ráp các bộ phận

(b) Cánh chuyển động và cánh cố định

(c) Bố trí chung

(d) Thiết bị khởi động (gắn với tua bin)

(e) Bố trí cửa không khí vào và cửa xả khí thải

(f) Sơ đồ các hệ thống điều khiển động cơ

(g) Bản tính độ bền các chi tiết chính

(h) Bản tính về chấn động của các cánh tua bin

(i) Hướng dẫn sử dụng hệ thống điều khiển dầu đốt

(j) Bản vẽ minh họa phương pháp làm mát cho từng phần của tua bin

(k) Các bản vẽ và tài liệu khác khi Đăng kiểm cho là cần thiết

4.2  Vật liệu, kết cấu và độ bền

4.2.1  Vật liệu

1  Vật liệu làm các bộ phận của tua bin khí nêu dưới đây (sau đây được coi là “các bộ phận chính của tua bin khí”) phải thỏa mãn các yêu cầu ở Phần 7-A của Quy phạm này.

(1) Bánh cánh (hoặc rô to), cánh cố định và cánh chuyển động của tua bin

(2) Bánh cánh, cánh cố định và cánh chuyển động của máy nén

(3) Thân tua bin và thân máy nén

(4) Buồng đốt

(5) Trục truyền công suất ra của tua bin

(6) Các bu lông nối các bộ phận chính của tua bin

(7) Khớp nối và bu lông nối trục

(8) Các ống, van và phụ tùng được gắn với tua bin khí đã được phân loại trong nhóm I hoặc nhóm II ở Chương 12

2  Các bộ phận chính của tua bin khí (không kể các bu lông, ống, van và phụ tùng) phải được thử không phá hủy quy định ở 5.1.106.1.10, Phần 7-A của Quy phạm này.

3  Vật liệu làm các bộ phận chịu nhiệt độ cao phải có các tính chất phù hợp với thiết kế và tuổi thọ chống được ăn mòn, ứng suất nhiệt, rão và giãn chùng. Khi bề mặt của vật liệu cơ sở được phủ chất chống ăn mòn thì chất phủ phải có tính chất không bị tách khỏi vật liệu cơ sở và không làm suy giảm độ bền của vật liệu cơ sở.

4.2.2  Kết cấu và lắp đặt

1  Tua bin khí phải được thiết kế sao cho không bị rung động và va đập quá mức trong phạm vi tốc độ khai thác bình thường.

2  Mỗi phần của tua bin khí phải có kết cấu không bị biến dạng có hại do sự giãn nở nhiệt gây ra.

3  Khi các bộ phận chính của tua bin khí là kết cấu hàn thì chúng phải thỏa mãn các yêu cầu ở Chương 11.

4  Trong trường hợp hỏng nguồn cấp điện chính thì tua bin khí dùng cho dẫn động chính phải được thiết kế sao cho không gây ra việc dừng thiết bị sinh khí hoặc phải có khả năng khởi động lại ngay thiết bị sinh khí sau khi dừng.

5  Tua bin khí phải được lắp đặt trên bệ sao cho không tạo nên sự chèn ép quá mức lên kết cấu do sự giãn nở nhiệt.

6  Các tua bin khí phải được thiết kế và lắp đặt sao cho nếu vì một lí do nào đó mà cánh tua bin hoặc máy nén bị rơi ra sẽ không gây nguy hiểm cho tàu, các thiết bị buồng máy và người làm việc trên tàu.

4.3  Thiết bị an toàn

4.3.1  Bộ điều tốc và thiết bị chống vượt tốc

1  Phải lắp thiết bị chống vượt tốc cho các tua bin khí. Thiết bị chống vượt tốc phải được điều chỉnh sao cho tốc độ của trục ra không được vượt quá 15% tốc độ liên tục lớn nhất và phải có chức năng như đã quy định ở 4.3.2-2.

2  Phải lắp bộ điều tốc độc lập với thiết bị chống vượt tốc nêu ở -1 cho các tua bin khí. Bộ điều tốc phải có khả năng điều khiển tốc độ của tua bin khí ở trạng thái không tải mà không cần sự tác động thiết bị chống vượt tốc.

3  Bộ điều tốc của tua bin khí lai máy phát điện phải tuân theo các yêu cầu ở 2.4.2-1-2, Phần 4 của Quy phạm này. Tuy nhiên, khi tua bin khí dùng làm máy chính trên các tàu chạy bằng điện để lai máy phát cấp điện cho động cơ điện lai chân vịt, thì phải áp dụng các yêu cầu quy định ở 5.1.2-2, Phần 4 của Quy phạm này.

4.3.2  Thiết bị dừng sự cố

1  Tua bin khí phải được lắp đặt thiết bị dừng sự cố có cơ cấu thao tác bằng tay thích hợp đặt tại trạm điều khiển.

2  Tua bin khí phải được lắp đặt thiết bị ngắt dầu đốt tự động hoạt động trong những trường hợp sau đây. Ngoài ra thiết bị phải phát ra tín hiệu báo động tại trạm điều khiển khi thiết bị ngắt dầu đốt tự động hoạt động.

(1) Quá tốc độ

(2) Áp suất dầu bôi trơn thấp

(3) Hư hỏng ở hệ thống tự động khởi động

(4) Lửa tắt

(5) Rung động quá mức

3  Ngoài các yêu cầu nêu ở -2, các tua bin khí lai chân vịt phải được trang bị thiết bị đóng để tự động ngắt nhiên liệu cấp cho tua bin khí trong các trường hợp sau và phải trang bị thiết bị báo động phát tín hiệu báo động tại buồng điều khiển khi thiết bị đóng này hoạt động.

(1) Độ dịch chuyển hướng trục quá mức của mỗi Rô to (trừ tua bin có ổ đỡ lăn)

(2) Nhiệt độ khí vào và ra khỏi tua bin cao

(3) Áp suất dầu bôi trơn hộp giảm tốc thấp

(4) Độ chân không tại cửa vào máy nén quá cao (trừ tua bin khí có các cửa nối tắt)

4.3.3  Thiết bị báo động

1  Tua bin khí phải được trang bị thiết bị báo động hoạt động trong các trường hợp sau. Trong trường hợp phải trang bị thiết bị dừng nêu ở 4.3.2, thiết bị báo động phải hoạt động trước khi thiết bị dừng sự cố hoạt động.

(1) Nhiệt độ của khí vào và ra khỏi tua bin cao

(2) Áp suất dầu bôi trơn thấp

(3) Áp suất dầu đốt cung cấp thấp

(4) Rung động quá mức

2  Ngoài các yêu cầu quy định ở -1 trên đây, phải trang bị cho các tua bin khí lai chân vịt thiết bị báo động hoạt động trong các trường hợp sau. Trong trường hợp phải trang bị thiết bị dừng sự cố nêu ở 4.3.2, thiết bị báo động phải hoạt động trước khi thiết bị dừng sự cố này hoạt động.

(1) Độ chênh áp suất giữa đầu vào và đầu ra của bầu lọc dầu bôi trơn tăng cao bất thường

(2) Nhiệt độ dầu nhờn vào quá cao

(3) Nhiệt độ công chất làm mát tăng bất thường, nếu có chu trình làm mát trung gian

(4) Nhiệt độ ổ đỡ hoặc nhiệt độ dầu bôi trơn ra cao bất thường

(5) Độ chân không tại cửa vào máy nén quá cao.

4.3.4  Phát hiện và chữa cháy trong không gian kín.

Nếu có lắp các vách cách âm bao kín hoàn toàn máy phát điện chạy khí và các ống dầu cao áp, phải trang bị hệ thống phát hiện cháy và dập cháy cho buồng kín này.

4.4  Các thiết bị liên quan

4.4.1  Hệ thống nạp không khí vào

Hệ thống nạp khí vào phải có kết cấu và bố trí sao cho giảm đến mức thấp nhất sự xâm nhập của các hạt có hại và nước vào máy nén. Ngoài ra, phải trang bị các phương tiện để có thể hạn chế được tối đa sự tác động có hại do sự lắng đọng muối trong không khí hút vào và do sự đóng băng tại cửa nạp không khí (nếu cần).

4.4.2  Thiết bị khí thải

1  Các đầu hở của các ống khí thải phải được đặt tại vị trí sao cho tránh được khí thải lọt vào hệ thống nạp không khí vào.

2  Nồi hơi và thiết bị trao đổi nhiệt sử dụng nhiệt khí thải của tua bin khí phải tuân theo các yêu cầu quy định ở Chương 9 và Chương 10.

3  Thiết bị khí thải phải tuân theo các yêu cầu quy định ở 2.5.2.

4.4.3  Thiết bị khởi động

1  Tua bin khí phải được trang bị thiết bị phù hợp để ngăn ngừa sự cháy không bình thường hoặc sự đánh lửa trục trặc khi khởi động hay khi khởi động lại sau khi khởi động không được.

2  Khi khởi động bằng khí nén hoặc ắc qui, thì thiết bị khởi động phải thỏa mãn các yêu cầu ở 2.5.3.

4.4.4  Thiết bị đánh lửa

1  Mỗi bộ phận trong thiết bị đánh lửa phải bao gồm từ hai hệ thống trở lên độc lập với nhau.

2  Dây dẫn trong thiết bị đánh lửa bằng điện phải cách điện tốt và phải được đặt nơi khó bị hư hỏng.

3  Bộ chia lửa phải là kết cấu chống nổ hoặc có tấm chắn thích hợp. Không được đặt các cuộn đánh lửa ở nơi mà có thể tích tụ khí nổ.

4.4.5  Thiết bị dầu đốt

1  Phải lưu ý thích đáng đến việc phòng chống tắc do các hạt cứng ở trong đầu đốt gây ra cho đường ống phân phối dầu đốt và vòi phun dầu đốt, đồng thời, cũng phải lưu ý thích đáng đến việc phòng chống sự ăn mòn các cánh tua bin và các bộ phận khác do muối và các chất ăn mòn tương tự khác.

2  Hệ thống điều khiển dầu đốt phải thỏa mãn các yêu cầu sau:

(1) Hệ thống điều khiển dầu đốt phải có khả năng điều chỉnh lượng dầu cung cấp cho buồng đốt để duy trì nhiệt độ khí xả trong phạm vi định trước trong suốt quá trình hoạt động bình thường.

(2) Hệ thống điều khiển dầu đốt phải có khả năng đảm bảo việc cháy ổn định trong toàn bộ phạm vi hoạt động nếu có thể điều chỉnh được lượng dầu cung cấp.

(3) Hệ thống điều khiển dầu đốt phải có khả năng duy trì tốc độ tối thiểu của tua bin ở trạng thái thay đổi tải đột ngột mà không cần phải dừng máy phát điện khí.

3  Thiết bị dầu đốt phải thỏa mãn thêm các yêu cầu ở 13.9, Phần này và 4.2.2, Phần 5.

4.4.6  Thiết bị dầu bôi trơn

1  Tua bin khí dùng để lai chân vịt phải có một thiết bị cấp dầu bôi trơn sự cố tự động hoạt động và cấp đủ lượng dầu bôi trơn đảm bảo sự bôi trơn cho đến khi tua bin dừng hẳn, trong trường hợp hỏng hệ thống cấp dầu bôi trơn. Sự cấp dầu bôi trơn sự cố có thể từ két trọng lực hoặc từ bơm dầu bôi trơn phụ do tua bin lai.

2  Thiết bị dầu bôi trơn của tua bin khí chính phải có thiết bị điều khiển nhiệt độ tự động.

3  Phải trang bị một đầu lấy mẫu dầu bôi trơn tại một vị trí thích hợp.

4  Thiết bị dầu bôi trơn phải thỏa mãn thêm các yêu cầu ở 13.10, Phần này và 4.2.3, Phần 5.

4.5  Thử nghiệm

4.5.1  Thử tại xưởng

1  Phải tiến hành thử thủy lực tua bin khí và thiết bị của tua bin ở áp suất cụ thể dưới đây:

(1) Thân: 1,5 lần áp suất thiết kế lớn nhất.

(2) Hệ thống đường ống: như áp suất quy định ở 12.6.

2  Phải tiến hành thử cân bằng động các bộ phận quay của tua bin và máy nén sau khi đã lắp ráp chúng.

Phải thử rô to tua bin ở tốc độ 115% tốc độ quay liên tục lớn nhất hoặc lớn hơn trong thời gian ít nhất 2 phút sau khi chế tạo hoàn chỉnh. Khi Đăng kiểm công nhận rằng tốc độ quay không vượt quá 115% tốc độ liên tục lớn nhất thì có thể tiến hành thử ở tốc độ quay 115% tốc độ quay liên tục lớn nhất.

4  Đối với tua bin khí, phải tiến hành thử ở xưởng bao gồm thử thiết bị an toàn quy định ở 4.3 theo quy trình thử được Đăng kiểm đồng ý. Trong trường hợp này Đăng kiểm có thể yêu cầu thử các đặc tính khởi động và tốc độ tới hạn của trục rô to.



CHƯƠNG 5  HỆ THỐNG TRUYỀN ĐỘNG

5.1  Quy định chung

5.1.1  Phạm vi áp dụng

Những yêu cầu đưa ra trong Chương này được áp dụng cho các hệ thống truyền động từ động cơ chính, động cơ dẫn động máy phát điện và các máy phụ (trừ máy phụ chuyên dụng v.v...).

5.1.2  Bản vẽ và tài liệu

1  Bản vẽ và tài liệu trình Đăng kiểm duyệt bao gồm:

(1) Bản vẽ

(a) Lắp ráp tổng đoạn;

(b) Bánh răng;

(c) Trục bánh răng;

(d) Khớp nối;

(e) Kết cấu các bộ phận chính (bộ li hợp, trục mềm).

(2) Tài liệu

(a) Các thông số về vật liệu dùng trong các bộ phận truyền động (thành phần hóa học, phương pháp nhiệt luyện, cơ tính và phương pháp thử chúng);

(b) Công suất được truyền và tốc độ quay của từng bánh răng ở công suất liên tục lớn nhất;

(c) Thông số kĩ thuật của từng bánh răng (số răng, môdun, đường kính vòng chia, góc áp lực của răng, góc xoăn, chiều rộng mặt, khoảng cách tâm, bán kính đỉnh răng, khe hở bánh răng, tổng khoảng trượt của prôfin răng, tổng độ biến đổi prôfin và vết răng, phương pháp đánh bóng sườn răng, độ bóng bánh răng);

(d) Phương pháp hàn các bộ phận chính (bao gồm cả thử và kiểm tra);

(e) Thông số cần thiết để tính toán độ bền của các bộ phận chính của hệ thống truyền động.

5.2  Vật liệu và kết cấu

5.2.1  Vật liệu

1  Vật liệu dùng cho các chi tiết sau (sau đây gọi là các chi tiết chính của hệ thống truyền động) phải phù hợp với các yêu cầu ở Phần 7-A của Quy phạm này.

(1) Trục và bánh răng truyền công suất;

(2) Các bộ phận truyền công suất của khớp nối;

(3) Các bộ phận truyền công suất của li hợp;

(4) Bu lông khớp nối.

2  Các chi tiết chính của hệ thống truyền động (trừ các bu lông khớp nối, đĩa li hợp và các chi tiết tương tự) phải qua thử không phá hủy theo yêu cầu quy định ở 5.1.106.1.10, Phần 7-A của Quy phạm này.

5.2.2  Hàn

Nếu như các chi tiết chính của hệ thống truyền động là kết cấu hàn, thì phải thỏa mãn các yêu cầu quy định ở Chương 11.

5.2.3  Kết cấu của bánh răng

1  Kết cấu của các bánh răng phải thỏa mãn các yêu cầu quy định từ (1) đến (3) sau đây:

(1) Nếu vành răng được lắp ép vào may ơ thì vành răng phải có chiều dày đảm bảo đủ độ bền và lực ép để chịu được công suất truyền. Nếu như tiến hành lắp ép nóng sau khi cắt răng, thì kết cấu của bánh răng phải đảm bảo hoàn toàn độ chính xác của cơ cấu hoặc gia công tinh phải được tiến hành sau khi lắp ép chúng;

(2) Nếu bánh răng có kết cấu hàn, thì chúng phải có đủ độ cứng và phải được khử ứng suất trước khi cắt răng;

(3) Bánh răng không được có trọng lượng thừa gây mất cân bằng.

2  Vỏ hộp bánh răng phải có đủ độ cứng và phải có kết cấu sao cho có thể kiểm tra và bảo dưỡng bánh răng một cách dễ dàng.

3  Trong trường hợp nếu như có các phần nặng được lắp vào phần kéo dài của trục bánh răng thì kết cấu của các bánh răng phải sao cho chuyển động xoắn của bánh răng và độ sai lệch của tâm trục có thể nhỏ nhất.

5.2.4  Kết cấu chung của hệ thống truyền động không phải kiểu bánh răng

1  Hệ thống truyền động không phải kiểu bánh răng phải là kiểu được Đăng kiểm duyệt về kết cấu và vật liệu, phải làm việc an toàn, tin cậy và phải có đủ độ bền để chịu được công suất truyền qua. Các khớp nối bằng cao su phải được thiết kế và chế tạo sao cho chúng thích hợp với việc gia nhiệt do hiện tượng trẻ.

2  Kết cấu của khớp trượt điện tử phải phù hợp với những yêu cầu ở 2.4, Phần 4 của Quy phạm này cũng như phải thỏa mãn những yêu cầu mà Đăng kiểm cho là hợp lí.

3  Nếu bộ li hợp truyền động từ máy chính đến hệ trục được điều khiển bằng hệ thống thủy lực hoặc khí nén, thì phải trang bị bơm, máy nén khí dự phòng hoặc phương tiện thích hợp khác được nối sẵn vào hệ thống để sử dụng sao cho có thể đảm bảo con tàu duy trì được chế độ làm việc bình thường.

4  Khớp nối cao su phải được thiết kế đảm bảo toả nhiệt có hiệu quả từ các chi tiết cao su và có kết cấu sao cho có thể kiểm tra một cách dễ dàng.

5.2.5  Thiết bị của hệ thống dầu bôi trơn

1  Thiết bị của hệ thống dầu bôi trơn phải thỏa mãn những yêu cầu quy định ở 13.10. Ngoài ra, nên sử dụng bầu lọc có nam châm trong các kết cấu truyền động bằng bánh răng.

2  Các thiết bị của hệ thống dầu bôi trơn của hệ thống truyền động trên 37 kW phải lắp thiết bị báo động bằng âm thanh và ánh sáng trong trường hợp hư hỏng nguồn cung cấp dầu bôi trơn làm hạ đáng kể áp suất dầu trong hệ thống.

5.3  Độ bền của bánh răng

5.3.1  Phạm vi áp dụng

Những yêu cầu quy định ở 5.3 được áp dụng cho các bánh răng hình trụ với răng ăn khớp ngoài có prôfin răng dạng thân khai. Đối với các loại bánh răng khác thì phải được Đăng kiểm chấp thuận.

5.3.2  Yêu cầu chung

1  Chân răng phải được liên kết bằng góc lượn có bán kính càng lớn càng tốt. Đỉnh răng và cả hai đầu chân răng phải được vát góc phù hợp.

2  Các bánh răng được làm cứng bề mặt phải có đủ độ cứng ở hông và có đủ độ sâu ở vùng được làm cứng.

5.3.3  Tải trọng tiếp tuyến cho phép đối với ứng suất uốn

Tải trọng tiếp tuyến P MCR lên bánh răng phải thỏa mãn điều kiện sau đây đối với ứng suất uốn tại mặt cắt chân răng:

PMCR ≤ 9,81 (K1Sb - K2) K3{ 4,85 - }mn

Trong đó:

P MCR: Tải trọng tiếp tuyến tác dụng lên răng ở công suất liên tục lớn nhất phải được tính theo công thức sau đây:

(N/cm)

H: Công suất do bánh răng nhận được tại công suất liên tục lớn nhất (kW)

N: Số vòng quay của bánh răng tại công suất lớn nhất (v/p)

D1: Đường kính vòng lăn của bánh răng (cm)

b: Chiều rộng bề mặt có ích của bánh răng trên vòng lăn của mặt cắt song song với trục (cm)

Z: Số răng

mn: Mô đun vuông góc của răng

K1: Hệ số khuyếch đại tải trọng bên ngoài, được xác định bởi tổng tải trọng thay đổi bất thường tác động lên bánh răng và được tính theo công thức sau đây:

Pmax: Tải trọng tiếp tuyến lớn nhất tức thời xảy ra bên trong dải vòng quay làm việc (N/cm)

Tuy nhiên, khi trị số K1 không biết, có thể lấy các giá trị của hệ số này ở Bảng 3/5.1.

K2: Trị số khuyếch đại tải bên trong được tính từ công thức sau đây hoặc từ Hình 3/5.1 phụ thuộc vào độ chính xác của bánh răng và tỉ số trùng điệp của chúng.

K2 = K2 ( Dn) 0,8

D: Đường kính vòng lăn của bánh răng (cm)

n: Số vòng quay của bánh răng trong một phút chia cho 1000

k2: Trị số cho ở Bảng 3/5.2. Trong trường hợp này, trị số eSP được tính theo công thức sau:

be: Chiều rộng mặt (trong trường hợp bánh răng có dạng xoắn kép, chiều rộng mặt là chiều rộng ở một phía) (cm)

b0: Góc xoắn

Bảng 3/5.1  Trị số K(1)(3)(4)

Cụm chi tiết chủ động

Kết cấu

Sử dụng

Loại khớp nối

Bánh răng của máy chính

Bánh răng của máy phụ

Tua bin hơi

Tua bin khí

Mô tơ điện

Hộp giảm tốc một cấp

Hộp giảm tốc nhiều cấp

1,00

1,00 (1), 1,10 (2)

1,15

1,15

Động cơ Đi-ê-den

Khớp thủy lực hoặc điện từ

Khớp đàn hồi cao

Khớp đàn hồi

1,00

0,90

0,80

1,15

1,05

0,95

Chú thích:

(1) Chỉ áp dụng cho hệ bánh răng liên kết trực tiếp với hệ trục của máy chính;

(2) Áp dụng cho hệ bánh răng liên kết với hệ trục chân vịt qua khớp nối mềm;

(3) Nếu ăn khớp bánh răng với trên hai vành răng, lấy K1 bằng 0,9 lần giá trị này;

(4) Đối với khớp nối cứng, giá trị K1 phải được Đăng kiểm xét và chấp nhận.

K3: Hệ số khuyếch đại tải trọng do độ đàn hồi tính theo công thức sau hoặc lấy theo Hình 3/5.2, giá trị này phụ thuộc vào chiều rộng bề mặt và đường kính vòng lăn.

bt: Tổng chiều rộng bề mặt của bánh răng (trong trường hợp bánh răng xoắn kép, bao gồm cả khe hở ở tâm) (cm)

D1: Đường kính vòng lăn của bánh răng (cm)

k3: Giá trị cho ở Bảng 3/5.3

Sb: Giá trị liên quan chủ yếu đến vật liệu của bánh răng, cho theo công thức sau. Tuy nhiên trong trường hợp bánh răng trung gian chạy tiến chỉ lấy bằng 0,7 lần, còn bánh răng chạy lùi lấy bằng 1,2 lần giá trị tính theo công thức sau đây. Trong trường hợp này Sb không vượt quá 25.

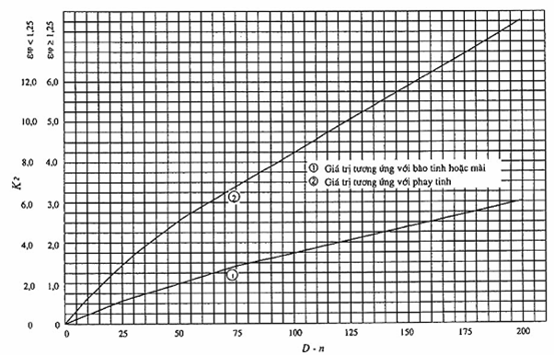

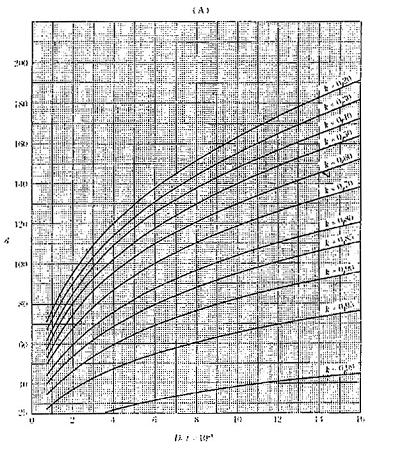

Hình 3/5.1  Trị số K2

(1) Trong trường hợp bánh răng có áp dụng quá trình làm cứng bề mặt bao gồm cả vùng đáy thì:

Sb= 0,83

(2) Trong trường hợp các loại bánh răng khác

T: Giới hạn bền kéo danh nghĩa của vật liệu bánh răng (N/mm2)

Y: Giới hạn chảy danh nghĩa của vật liệu bánh răng (N/mm2)

ro: Tỉ số của bán kính đỉnh răng với mô đun

5.3.4  Tải trọng tiếp tuyến đối với ứng suất bề mặt

Tải trọng tiếp tuyến tác dụng lên các răng phải thỏa mãn điều kiện sau đây để hạn chế ứng suất tác dụng lên bề mặt răng, nhưng không áp dụng cho các bánh răng phía lùi:

PMCR ≤ 9,81 (K1Ss - K2)K3K4  D1

Trong đó:

SS: Giá trị liên quan chủ yếu đến vật liệu của bánh răng tính theo công thức sau:

(1) Sự ăn khớp của bánh răng được làm cứng:

Ss = 2,23

(2) Sự ăn khớp của các bánh răng khác:

Ss = (0,005  + 0,007) Tw + 7,5

HBP: Độ cứng bề mặt của bánh răng (độ cứng Brinen)

HBW: Độ cứng bề mặt răng của vành răng (độ cứng Brinen)

Tw: Giới hạn bền danh nghĩa của vật liệu bánh răng (N/mm2)

Bảng 3/5.2  Trị số k2

Độ chính xác cao

esp ≥ 1,25

esp <>

Giá trị tương ứng với bào tinh hoặc mài

0,044

0,088

Giá trị tương ứng với phay tinh

0,11

0,22

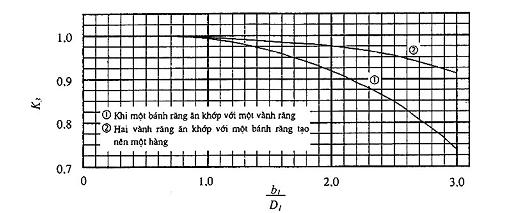

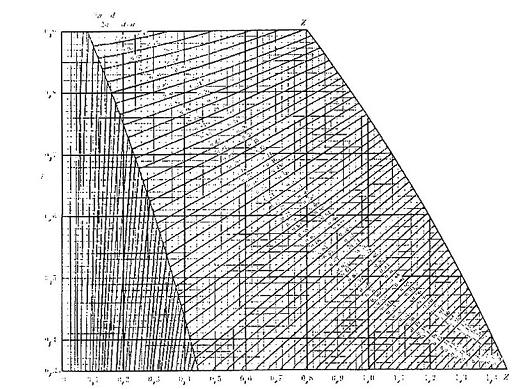

Hình 3/5.2  Trị số K3

Bảng 3/5.3  Trị số k3

Hệ số

Khi một bánh răng ăn khớp với một vành răng

Khi hai vành răng ăn khớp với 1 bánh răng tạo nên một hàng

k3

0,01

0,003

K4: Hệ số bôi trơn được lấy theo công thức sau hoặc Hình 3/5.3 phụ thuộc vào đường kính vòng lăn và số vòng/phút. Tuy nhiên, trong trường hợp ăn khớp của các bánh răng được làm cứng thì K4 = 0,53

K4 = 0,3 (Dn)1/6

i: Tỉ số răng (số răng của vành răng chia cho số răng của bánh răng)

Các kí hiệu khác xem ở 5.3.3.

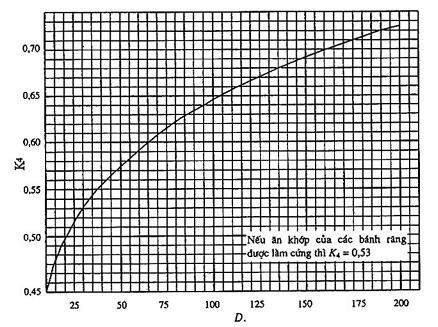

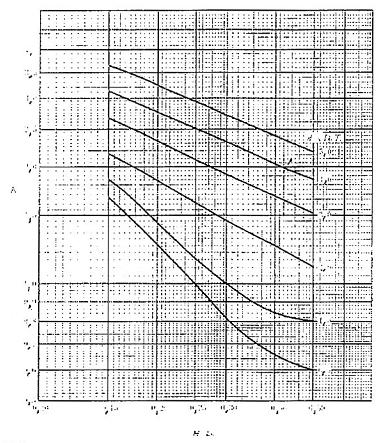

Hình 3/5.3  Trị số K4

5.3.5  Đánh giá chi tiết về độ bền

Bất kể các yêu cầu nêu ở 5.3.35.3.4, Đăng kiểm sẽ xem xét đặc biệt để đánh giá các tài liệu và bản tính chi tiết về độ bền của cơ cấu bánh răng trình cho Đăng kiểm duyệt.

5.4  Trục bánh răng và trục mềm

5.4.1  Trục bánh răng

1  Đường kính của trục bánh răng phải thỏa mãn các yêu cầu quy định từ (1) đến (3) sau đây:

(1) Đường kính của trục bánh răng dùng để truyền công suất không được nhỏ hơn trị số tính theo công thức ở 6.2.2. Trong công thức này H là công suất, R là số vòng quay của trục trong một phút tại công suất liên tục lớn nhất.

(2) Đường kính của trục bánh răng tại điểm giữa của hai ổ đỡ trục bánh răng phải có đủ độ cứng để chịu được lực uốn sinh ra do bánh răng ăn khớp với nhau.

(3) Đường kính của trục bánh răng giữa các ổ đỡ trục không được nhỏ hơn 1,16 lần giá trị quy định ở (1), nếu một bánh răng tham gia truyền động hoặc hai bánh răng được bố trí ở một góc nhỏ hơn 120o tham gia truyền động và không quá 1,1 lần giá trị quy định ở (1) khi hai bánh răng được bố trí ở một góc lớn hơn 120o tham gia thuyền động.

2  Mặc dù đã có những yêu cầu quy định ở -1, Đăng kiểm sẽ xem xét riêng để đánh giá các tài liệu và bản tính chi tiết về độ bền của cơ cấu bánh răng được trình cho Đăng kiểm duyệt.

5.4.2  Trục mềm

Đường kính của trục mềm không được nhỏ hơn giá trị tính theo công thức sau:

Trong đó:

d: Đường kính của trục mềm, (mm)

H: Công suất trục mềm nhận được tại công suất liên tục lớn nhất, (kW)

N: Số vòng quay trong một phút của trục mềm tại công suất liên tục lớn nhất, (vòng/phút)

T: Giới hạn bền kéo danh nghĩa của vật liệu trục, (N/mm2).

5.4.3  Khớp nối và bu lông khớp nối

Kích thước của khớp nối và bu lông khớp nối không được nhỏ hơn trị số tính theo công thức quy định ở 6.2.12-1 trong Phần này. Mặt khác, trong trường hợp đỡ vật có trọng lượng nặng kiểu công xon thì chúng phải được thiết kế sao cho có đủ độ bền để giữ được trọng lượng đó. Ngoài ra, giá trị đường kính trục d tính trong công thức này phải được xác định tương ứng theo từng loại trục.

5.5  Thử nghiệm

5.5.1  Thử nghiệm ở xưởng

1  Đối với các chi tiết được làm cứng bề mặt thì việc đo độ sâu lớp được làm cứng phải được tiến hành trên vật liệu mẫu.

2  Đối với các chi tiết được làm cứng bề mặt, phải tiến hành thử độ cứng và thử không phá hủy theo quy trình thử phù hợp.

3  Đối với bánh răng, phải tiến hành kiểm tra độ chính xác gia công trên máy tiện.

4  Trong trường hợp truyền động bánh răng, nếu trị số tính theo công thức sau đây vượt quá 50 thì phải tiến hành thử cân bằng động.

Trong đó:

D: Đường kính vòng lăn của bánh răng, (cm)

N: Vòng quay của bánh răng, (v/p)

5  Vệt màu tiếp xúc các răng của tất cả các cơ cấu truyền động bánh răng phải được kiểm tra với tải trọng tương ứng bằng cách quét một lớp sơn mỏng và đều.



CHƯƠNG 6  HỆ TRỤC

6.1  Quy định chung

6.1.1  Phạm vi áp dụng

Những yêu cầu trong Chương này được áp dụng cho hệ trục chân vịt (trừ chân vịt), hệ trục truyền công suất từ máy dẫn động đến máy phát điện và máy phụ (trừ máy phụ chuyên dụng, v.v...). Đối với dao động xoắn, còn phải thỏa mãn những yêu cầu ở Chương 8.

6.1.2  Bản vẽ và tài liệu

1  Bản vẽ và tài liệu trình Đăng kiểm duyệt; gồm:

(1) Bản vẽ (trong đó ghi rõ cả các đặc tính kĩ thuật của vật liệu)

(a) Bố trí hệ trục;

(b) Trục đẩy;

(c) Trục trung gian;

(d) Trục chân vịt;

(e) Ống bao trục;

(f) Ổ đỡ trong ống bao trục;

(g) Thiết bị làm kín ống bao trục;

(h) Ổ đỡ trục trong giá đỡ;

(i) Khớp nối trục và bu lông khớp nối;

(j) Trục truyền công suất tới máy phát hoặc máy phụ.

(2) Tài liệu tham khảo:

(a) Số liệu để tính độ bền của trục trong Chương này;

(b) Những tài liệu cần thiết khác mà Đăng kiểm yêu cầu.

6.2  Vật liệu, kết cấu và độ bền

6.2.1  Vật liệu

1  Vật liệu dùng để chế tạo các chi tiết dưới đây (sau đây gọi là “các chi tiết chính của hệ trục”) phải là thép rèn thỏa mãn các yêu cầu ở 6.1, Phần 7-A; phải là thép rèn không rỉ thỏa mãn các yêu cầu ở 6.2, Phần 7-A; phải là thanh thép cán không rỉ được duyệt để sử dụng làm trục thỏa mãn các yêu cầu ở 3.5.1-2, Phần 7-A (sau đây, thép rèn không rỉ và thanh thép cán không rỉ được gọi chung là “thép rèn không rỉ”) hoặc là vật liệu được Đăng kiểm duyệt riêng để sử dụng làm trục theo 1.1.1-2, Phần 7-A. Vật liệu dùng để chế tạo các khớp nối dạng tháo lắp được có thể là thép đúc thỏa mãn những yêu cầu ở Phần 7-A của Quy phạm này.

(1) Trục đẩy;

(2) Trục trung gian;

(3) Trục chân vịt;

(4) Trục truyền công suất tới các máy phát hoặc máy phụ;

(5) Khớp nối trục;

(6) Bu lông khớp nối.

2  Các chi tiết chính của hệ trục, trừ các bu lông khớp nối phải được thử không phá hủy như quy định ở 5.1.10, 6.1.10, hoặc 6.2.10, Phần 7-A của Quy phạm này, tùy theo loại vật liệu.

3  Vật liệu chế tạo trục phải có giới hạn bền kéo danh nghĩa nằm trong khoảng 400 đến 800 N/mm2.

Việc sử dụng thép các bon rèn có giới hạn bền kéo danh nghĩa lớn hơn 600 N/mm2 hoặc thép rèn hợp kim thấp có giới hạn bền kéo danh nghĩa lớn hơn 800 N/mm2 để chế tạo trục phải được Đăng kiểm xem xét chấp nhận trong từng trường hợp cụ thể.

6.2.2  Trục trung gian

1  Đường kính trục trung gian được chế tạo bằng thép rèn (trừ thép rèn không rỉ v.v...) không được nhỏ hơn trị số tính theo công thức sau:

Trong đó:

do: Đường kính yêu cầu của trục trung gian (mm)

H: Công suất liên tục lớn nhất của động cơ (kW)

N: Vòng quay của trục trung gian ở công suất liên tục lớn nhất (vòng/phút)

F1: Hệ số lấy theo Bảng 3/6.1

k1: Hệ số lấy theo Bảng 3/6.2

Ts: Giới hạn bền kéo danh nghĩa của vật liệu làm trục trung gian (N/mm2). Nếu vật liệu giới hạn bền kéo danh nghĩa lớn hơn 800 N/mm2 thì giới hạn trên của Ts dùng để tính toán chỉ được lấy tới 800 N/mm2.

K: Hệ số trục rỗng tính theo công thức sau:

di: Đường kính trong của trục rỗng (mm)

da: Đường kính ngoài của trục rỗng (mm)

Nếu di ≤ 0,4 da, có thể lấy K = 1

2  Đường kính của trục trung gian được chế tạo từ các vật liệu khác với vật liệu quy định ở -1 trên đây sẽ được Đăng kiểm xem xét riêng.

Bảng 3/6.1  Trị số F1

Đối với thiết bị tua bin hơi, tua bin khí, thiết bị Đi-ê-den có khớp nối kiểu trượt (xem chú thích), thiết bị đẩy bằng điện

Đối với tất cả các thiết bị Đi-ê-den không phải là các thiết bị ghi ở cột trái

95

100

Chú thích: Khớp nối kiểu trượt nghĩa là khớp nối thủy lực, khớp điện từ hoặc các khớp nối tương đương.

Bảng 3/6.2  Trị số k1

Trục có khớp nối bích liền

Trục có khớp nối bích ép nóng, ép nguội hoặc lắp nguội

Trục có rãnh then (1)

Trục có lỗ khoét ngang (2)

Trục có khe khoét dọc (3)

Trục có then trượt (4)

1,0

1,0

1,1

1,1

1,20

1,15

Chú thích:

(1) Sau một khoảng chiều dài không nhỏ hơn 0,2do tính từ đầu rãnh then, đường kính của trục có thể được giảm từ từ tới đường kính được tính toán với k1 = 1,0. Bán kính góc lượn ở mặt cắt ngang của đáy rãnh then phải từ 0,0125do trở lên;

(2) Đường kính lỗ khoét không được lớn hơn 0,3do;

(3) Chiều dài rãnh khoét phải nhỏ hơn hoặc bằng 1,4d, chiều rộng phải nhỏ hơn hoặc bằng 0,2d (trong đó: d là đường kính được tính toán với k1 = 1,0);

(4) Dạng của then trượt phải phù hợp với TCVN hoặc Tiêu chuẩn tương đương khác.

6.2.3  Trục đẩy

1  Đối với trục đẩy truyền mô men xoắn của máy chính, đường kính ở cả hai phía của vành chặn hoặc ở khu vực ổ đỡ dọc trục, nếu như ổ đỡ bi đũa được sử dụng làm ổ đỡ chặn, không được nhỏ hơn trị số tính theo công thức sau:

Trong đó:

dt: Đường kính yêu cầu của trục đẩy (mm)

Các kí hiệu khác xem 6.2.2-1.

2  Nếu đường kính trục đẩy quy định ở -1 lớn hơn đường kính của trục trung gian thì đường kính của trục đẩy có thể giảm dần về phía mũi hoặc phía lái của ổ đỡ bằng cách nhân 0,91 với giá trị đường kính tính theo -1.

3  Đường kính trục đẩy được chế tạo từ các vật liệu khác với vật liệu quy định ở -1 trên đây sẽ được Đăng kiểm xem xét riêng.

6.2.4  Trục chân vịt

1  Đường kính của trục chân vịt làm bằng thép các bon rèn hoặc thép hợp kim thấp rèn không được nhỏ hơn trị số tính theo công thức sau đây. Đối với trục chân vịt loại 2, Đăng kiểm sẽ xem xét riêng.

Trong đó:

ds: Đường kính yêu cầu của trục chân vịt (mm)

k2: Hệ số liên quan đến thiết kế trục được quy định ở Bảng 3/6.3

Ts: Giới hạn bền kéo danh nghĩa của vật liệu trục (N/mm2). Nếu vật liệu làm trục có giới hạn bền kéo danh nghĩa lớn hơn 600 N/mm2 thì giới hạn trên của trị số Ts dùng để tính toán chỉ được lấy tới 600 N/mm2.

Các kí hiệu khác xem 6.2.2-1.

2  Đường kính của trục chân vịt được chế tạo từ thép rèn không rỉ không được nhỏ hơn trị số tính theo công thức sau:

Trong đó: k3 là hệ số liên quan đến vật liệu trục được quy định ở Bảng 3/6.4. Vật liệu khác với vật liệu được quy định trong bảng này sẽ do Đăng kiểm xem xét và quyết định trong từng trường hợp cụ thể.

3  Đường kính của trục chân vịt khác với trị số được tính theo -1-2 trên phải được Đăng kiểm xem xét riêng.

Bảng 3/6.3  Trị số k2

Thứ tự

Phạm vi áp dụng

k2

1

Phần giữa đầu lớn của phần côn của trục chân vịt (trong trường hợp chân vịt được lắp bích, mặt trước của bích) và đầu trước của ổ đỡ sau cùng trong ống bao trục hoặc 2,5ds, lấy trị số nào lớn hơn

Đối với mối ghép trục và chân vịt không dùng then hoặc nếu chân vịt được gắn bích liền

1,22

Đối với trục có rãnh then để lắp chân vịt

1,26

2

Trừ phần trục quy định ở 1 bên trên, phần trục tính về phía mũi cho đến phần trước của đệm kín ống bao trục trước

1,15 (1)

3

Phần trục nằm ở phía trước của đầu trước đệm kín ống bao trục trước

1,15 (2)

Chú thích:

(1) Đường kính trục phải được vuốt côn theo đường biên.

(2) Đường kính trục có thể được vuốt côn đến đường kính tính theo công thức ở 6.2.2.

Bảng 3/6.4  Trị số k3

Thứ tự

Phạm vi áp dụng

SUSF 316
SUS 316-SU

SUSF 316 L
SUS 316 L-SU

1

Phần giữa đầu lớn của phần côn của trục chân vịt (trong trường hợp chân vịt được lắp bích, mặt trước của bích) và đầu trước của ổ đỡ sau cùng trong ống bao trục hoặc 2,5ds, lấy trị số nào lớn hơn

1,28

1,34

2

Trừ phần trục quy định ở 1 bên trên, phần trục tính về phía mũi cho đến phần trước của đệm kín ống bao trục trước

1,16(1)

1,22(1)

3

Phần trục nằm ở phía trước của đầu trước đệm kín ống bao trục trước

1,16(2)

1,22(2)

Chú thích:

(1) Đường kính trục phải được vuốt côn theo đường biên.

(2) Đường kính trục có thể được vuốt côn đến đường kính tính theo công thức 6.2.2-1 nhưng lấy Ts = 400 N/mm2.

6.2.5  Các trục khác

Đường kính của các trục truyền công suất vào máy phát điện hoặc máy phụ có công dụng quan trọng phải phù hợp với những yêu cầu quy định ở 6.2.2.

6.2.6  Đánh giá chi tiết về độ bền

Nói chung, Đăng kiểm có thể xem xét và chấp thuận các giá trị đường kính trục được tính toán không tuân theo các yêu cầu ở 6.2.2, 6.2.3, 6.2.46.2.5, nếu như có các tài liệu và bản tính chi tiết chứng minh rằng chúng đủ bền trình để Đăng kiểm xét duyệt.

6.2.7  Bảo vệ chống ăn mòn cho trục chân vịt

1  Trục chân vịt loại 1 phải được bảo vệ chống ăn mòn nước biển bằng một trong các phương tiện có hiệu quả sau:

(1) Bảo vệ có hiệu quả trục chân vịt chống lại sự tiếp xúc với nước biển bằng phương pháp được Đăng kiểm duyệt.

(2) Dùng các vật liệu SUSF316, SUSF316L, SUSF316-SU hoặc SUSF316L-SU được quy định ở Phần 7-A cho các trục có đường kính không vượt quá 200 mm.

(3) Dùng vật liệu chịu ăn mòn khác với các vật liệu quy định ở (2) được Đăng kiểm duyệt.

2  Phải có các phương tiện có hiệu quả để đảm bảo ngăn ngừa nước biển thâm nhập vào phần giữa đầu cuối của áo trục chân vịt hoặc phần sau của ổ đỡ phía sau cùng trong ống bao và củ chân vịt.

3  Khoảng không gian giữa ê cu chỉnh dòng của chân vịt hoặc củ chân vịt và trục chân vịt phải chứa đầy mỡ, hoặc phải có biện pháp hữu hiệu khác để bảo vệ trục chống lại sự ăn mòn của nước biển.

6.2.8  Áo trục chân vịt

1  Áo trục được lắp vào trục chân vịt phải thỏa mãn những yêu cầu quy định từ (1) đến (3) sau đây:

(1) Chiều dày của áo trục không được nhỏ hơn giá trị tính theo công thức sau:

t1 = 0,03ds + 7,5

Trong đó:

t1: Chiều dày của áo trục ở vùng ổ đỡ ống bao trục hoặc ổ đỡ trong giá đỡ tiếp xúc với bề mặt ổ đỡ (mm);

t2: Chiều dày của áo trục ở các phần còn lại (mm);

ds: Đường kính quy định của trục chân vịt tính theo công thức ở 6.2.4 (mm);

(2) Áo trục phải làm bằng đồng thanh hoặc bằng những vật liệu tương đương và không được có vết rỗ và những khuyết tật khác.

(3) Áo trục phải được lắp vào trục theo phương pháp tránh tập trung ứng suất, như kiểu ép nóng v.v.

6.2.9  Cố định chân vịt vào trục

1  Nếu chân vịt được lắp ép vào trục chân vịt thì bề mặt lắp ghép phải đủ độ bền để chịu được mô men xoắn truyền qua trục.

2  Nếu dùng then để cố định chân vịt vào trục thì các góc của rãnh then phải được lượn tròn thích đáng và then phải được lắp khít vào rãnh then. Đầu trước của rãnh then trên trục chân vịt phải được lượn tròn đều để tránh tập trung ứng suất quá mức.

3  Nếu chân vịt và mặt bích trục chân vịt được nối với nhau bằng bu lông thì các bu lông và chốt bu lông phải đủ bền.

4  Chiều dày mặt bích phía sau của trục chân vịt tại vòng chia không được nhỏ hơn 0,27 lần đường kính của trục trung gian (được tính với k1 = 1,0 , K = 1,0 và Ts = 400) quy định ở 6.2.2.

6.2.10  Ổ đỡ trong ống bao và ổ đỡ trong giá đỡ trục

1  Ổ đỡ sau cùng trong ống bao hoặc ổ đỡ ở giá đỡ trục đỡ trọng lượng chân vịt phải thỏa mãn các yêu cầu quy định từ (1) đến (3) dưới đây:

(1) Trong trường hợp ổ đỡ làm bằng gỗ gai ắc được bôi trơn bằng nước:

(a) Chiều dài ổ đỡ không được nhỏ hơn 4 lần đường kính yêu cầu của trục chân vịt tính theo công thức ở 6.2.4-1 hoặc -2, hoặc 3 lần đường kính trục thực, lấy trị số nào lớn hơn.

(b) Phải có biện pháp thích hợp để cung cấp một lượng nước sạch đầy đủ để bôi trơn và làm mát.

(2) Trong trường hợp ổ đỡ làm bằng kim loại màu được bôi trơn bằng dầu:

(a) Chiều dài của ổ đỡ không được nhỏ hơn 2 lần đường kính yêu cầu của trục chân vịt tính theo công thức 6.2.4-1 hoặc -2, hoặc 1,5 lần giá trị đường kính thực, lấy trị số nào lớn hơn. Tuy nhiên, nếu có sự lưu ý đặc biệt đến kết cấu và việc bố trí thỏa mãn các quy định khác và được Đăng kiểm chấp nhận riêng thì chiều dài của ổ đỡ có thể ngắn hơn một chút so với quy định trên.

(b) Ống bao trục chân vịt phải luôn chứa đầy dầu và phải sử dụng các biện pháp thích đáng để đảm bảo đo nhiệt độ của dầu trong ống bao.

(c) Nếu có sử dụng két dầu trọng lực để cấp dầu bôi trơn cho ổ đỡ trong ống bao trục thì phải đặt két này cao hơn đường nước chở hàng và phải có thiết bị báo động khi mức dầu thấp. Tuy nhiên, trong trường hợp hệ thống bôi trơn được thiết kế để sử dụng ở điều kiện áp lực dầu tĩnh của két trọng lực nhỏ hơn áp lực nước thì két này không yêu cầu đạt cao hơn đường nước chở hàng.

(d) Dầu bôi trơn phải được làm mát bằng cách ngâm ống bao trong nước tại két chứa phía đuôi tàu hoặc bằng các biện pháp thích hợp khác.

(3) Nếu sử dụng vật liệu làm ổ đỡ không phải loại vật liệu quy định ở (1) và (2) thì vật liệu, kết cấu và bố trí ổ đỡ phải được Đăng kiểm chấp thuận. Chiều dài của các ổ đỡ này phải thỏa mãn những yêu cầu ở (a) và (b) dưới đây:

(a) Trường hợp ổ đỡ bôi trơn bằng dầu được chế tạo từ vật liệu tổng hợp:

Đối với ổ đỡ được làm bằng cao su tổng hợp, nhựa hoặc chất dẻo được duyệt để sử dụng trong ống bao trục bôi trơn bằng dầu thì chiều dài của ổ đỡ không được nhỏ hơn 2 lần đường kính của trục chân vịt tính theo công thức 6.2.4-1 hoặc -2, hoặc 1,5 lần đường kính thực, lấy giá trị nào lớn hơn. Tuy nhiên đối với các ổ đỡ có kết cấu và bố trí được Đăng kiểm xét duyệt riêng thì chiều dài của ổ đỡ có thể ngắn hơn so với chiều dài quy định ở trên.

(b) Trường hợp ổ đỡ trục chân vịt làm bằng vật liệu tổng hợp được bôi trơn bằng nước:

Đối với ổ đỡ làm bằng vật liệu tổng hợp được duyệt để sử dụng làm ổ đỡ trong ống bao trục bôi trơn bằng nước giống như cao su hoặc chất dẻo thì chiều dài của ổ đỡ không được nhỏ hơn 4 lần đường kính trục tính theo công thức 6.2.4-1 hoặc -2, hoặc 3 lần đường kính thực, lấy trị số nào lớn hơn. Tuy nhiên, đối với những ổ đỡ có kết cấu và bố trí được Đăng kiểm xét duyệt riêng thì chiều dài của ổ đỡ có thể lấy ngắn hơn so với chiều dài quy định trên.

2  Trừ thiết bị làm kín nước biển kiểu hộp bích nén tết, các thiết bị làm kín khác phải được Đăng kiểm duyệt về vật liệu, kết cấu và bố trí.

6.2.11  Những yêu cầu bổ sung đối với trục chân vịt loại 1C

Phải có những biện pháp đủ đảm bảo tính đồng nhất của các ổ đỡ trong ống bao trục phù hợp với những yêu cầu khác của Đăng kiểm nếu trục chân vịt là trục loại 1C.

6.2.12  Khớp nối trục và bu lông khớp nối

1  Đường kính của bu lông khớp nối tại mặt phẳng lắp ghép của khớp nối phải không được nhỏ hơn trị số tính theo công thức sau:

Trong đó:

db: Đường kính bu lông (mm)

do: Đường kính của trục trung gian tính với k1 = 1,0 và K = 1,0 theo công thức ở 6.2.2 (mm)

n: Số bu lông

D: Đường kính vòng chia (mm)

Ts: Giới hạn bền kéo danh nghĩa của vật liệu làm trục trung gian (N/mm2)

Tb: Giới hạn bền kéo danh nghĩa của vật liệu làm bu lông (N/mm2), nói chung TsTb ≤ 1,7Ts và giới hạn trên của Tb được sử dụng trong tính toán chỉ được lấy tối đa là 1000 N/mm2

2  Chiều dày của mặt bích nối tại vòng chia phải không được nhỏ hơn đường kính yêu cầu của bu lông tính theo công thức ở -1 với giả thiết các bu lông phải có độ bền phù hợp với vật liệu làm trục tương ứng. Tuy nhiên, chiều dày đó không được nhỏ hơn 0,2 lần đường kính của trục tương ứng.

3  Bán kính góc lượn ở chân mặt bích phải không được nhỏ hơn 0,08 lần đường kính của trục và góc lượn không được nằm trong khu vực lắp ê cu và bu lông.

4  Nếu các khớp nối trục không liền với trục thì chúng phải đủ bền để chịu được mô men xoắn truyền vào trục và chịu được cả lực kéo khi chạy lùi. Trong trường hợp này, phải xem xét kĩ để tránh gây ra tập trung ứng suất lớn.

6.3  Thử nghiệm

6.3.1  Thử tại xưởng

1  Các chi tiết sau phải được thử thủy lực với áp suất quy định sau đây:

(1) Ống bao trục: 0,2 MPa;

(2) Áo trục chân vịt: 0,1 MPa (phải tiến hành thử trước khi lắp nóng).

6.3.2  Thử sau khi lắp lên tàu

Sau khi lắp đặt lên tàu, thiết bị đệm kín ống bao trục nêu ở 6.2.10-1(2) phải được thử rò rỉ trong điều kiện áp suất làm việc của dầu.



CHƯƠNG 7  CHÂN VỊT

7.1  Quy định chung

7.1.1  Phạm vi áp dụng

Những yêu cầu trong Chương này được áp dụng cho chân vịt dùng cho tàu thủy.

7.1.2  Bản vẽ và tài liệu

1  Bản vẽ và tài liệu trình cho Đăng kiểm xét duyệt, gồm:

(1) Bản vẽ

(a) Chân vịt;

(b) Sơ đồ đường ống dầu của chân vịt biến bước có chỉ rõ vật liệu làm ống, kích cỡ ống và áp suất làm việc;

(c) Bu lông cố định cánh của chân vịt biến bước.

(2) Tài liệu

(a) Các thông số của chân vịt (công suất liên tục lớn nhất và số vòng quay (vòng/phút) liên tục lớn nhất của máy chính, các chi tiết của prôfin cánh, đường kính, bước, diện tích khai triển, tỷ số bước chân vịt, độ nghiêng hoặc góc nghiêng, số lượng cánh, khối lượng, mô men quán tính, các đặc tính kĩ thuật của vật liệu v.v...).

(b) Bản tính chiều dài ép chân vịt lên trục (chỉ yêu cầu khi lắp chân vịt không dùng then).

7.1.3  Vật liệu

1  Vật liệu chế tạo chân vịt và bu lông cố định cánh của chân vịt biến bước phải thỏa mãn những yêu cầu quy định ở Phần 7-A của Quy phạm này.

2  Các phần chính của chân vịt phải được tiến hành thử không phá hủy.

7.2  Kết cấu và độ bền

7.2.1  Chiều dầy cánh

1  Chiều dầy cánh chân vịt tại bán kính 0,25R và 0,6R đối với chân vịt định bước và tại bán kính 0,35R và 0,6R đối với chân vịt biến bước không được nhỏ hơn trị số tính theo công thức dưới đây. Chiều dầy của cánh chân vịt có độ nghiêng lớn phải tuân thủ thêm các điều kiện khác o Đăng kiểm quy định cho từng trường hợp cụ thể.

Trong đó:

t: Chiều dầy cánh (trừ góc lượn của chân cánh) (cm)

H: Công suất liên tục lớn nhất của máy chính (kW)

Z: Số cánh

N: Số vòng quay liên tục lớn nhất chia cho 100 (vòng/phút/100)

: Chiều rộng của cánh tại bán kính đang xét (cm)

K1: Hệ số tính theo công thức sau đây tại bán kính đang xét:

D: Đường kính chân vịt (m)

k1, k2, k3: Các hệ số lấy theo Bảng 3/7.1

P’: Bước tại bán kính đang xét (m)

P: Bước tại bán kính 0,7R (m) (R là bán kính của chân vịt (m))

K2: Hệ số được tính theo công thức sau:

k4, k5: Các hệ số tra theo Bảng 3/7.1

E: Độ nghiêng tại đầu mút cánh (đo từ đường chuẩn mặt bên và lấy giá trị dương đối với độ nghiêng theo chiều ngược) (cm)

to: Chiều dầy giả định của cánh tại đường tâm của trục chân vịt (to có thể nhận được nhờ kéo dài từng đường mép nối chiều dầy đỉnh cánh với chiều dầy cánh ở 0,25R (hoặc 0,35R đối với chân vịt biến bước), tại hình chiếu của tiết diện cánh dọc theo đường chiều dầy cánh lớn nhất (cm)

K: Hệ số tra theo Bảng 3/7.2

S: Hệ số liên quan đến tăng ứng suất do thời tiết. Nếu S > 1,0 thì S lấy bằng 1,0; Nếu S < 0,8="" thì="" giá="" trị="" của="">S lấy bằng 0,80

Ds: Chiều cao của tàu dùng trong tính toán sức bền (xem 1.2.25, Phần 1-A của Quy phạm này)

ds: Chiều chìm chở hàng (xem 1.2.26 Phần 1-A của Quy phạm này)

W: Hệ số liên quan đến ứng suất đổi dấu được tính theo công thức dưới đây:

Nếu W < 2,27="" thì="" giá="" trị="" của="">W lấy bằng 2,27

Bảng 3/7.1  Trị số k1, k2, k3, k4, k5

Vị trí theo hướng kính

k1

k2

k3

k4

k5

0,25R

1,62

0,386

0,239

1,92

1,71

0,35R

0,827

0,308

0,131

1,79

1,56

0,60R

0,281

0,113

0,022

1,24

1,09

ac: Tỉ số diện tích khai triển của chân vịt;

w: Nước kèm trung bình định mức ở đĩa chân vịt;

Dw: Giá trị cực đại của dao động nước kèm ở đĩa chân vịt tại bán kính 0,7R. Giá trị của wDw phải được tính toán theo công thức dưới đây, trừ trường hợp tàu nhiều chân vịt hoặc tàu được Đăng kiểm xem xét riêng.

B: Chiều rộng của tàu (m)

Cb: Hệ số béo thể tích của tàu.

Bảng 3/7.2  Trị số K

Vật liệu

K

Vật đúc bằng hợp kim đồng

HBsC1

1,15

HBsC2

AlBC3

1,30

AlBC4

1,15

Chú thích:

(1) Đối với cánh làm bằng vật liệu khác với các vật liệu trong Bảng trên thì giá trị K được xác định trong từng trường hợp cụ thể.

(2) Đối với chân vịt có đường kính từ 2,5 m trở xuống, trị số K có thể lấy như giá trị ở Bảng trên nhân với các hệ số sau đây:

2 - 0,4D đối với 2,0 <>D ≤ 2,5

1,2 đối với D ≤ 2,0

2  Bán kính góc lượn giữa chân của cánh và củ chân vịt không được nhỏ hơn giá trị R0 tính theo công thức sau tại mặt đạp ở phần cánh có chiều dầy lớn nhất:

Trong đó:

Ro: Bán kính yêu cầu của góc lượn (cm)

tr: Chiều dầy yêu cầu của cánh ở bán kính 0,25R (hoặc 0,35 R đối với chân vịt biến bước) quy định ở -1(cm)

to: Như quy định ở -1

rB: Tỉ số củ của chân vịt  (rB =

Đường kính củ chân vịt đo ở mặt phẳng giữa vuông góc với tâm

)

Đường kính chân vịt

e: 0,25 (hoặc 0,35 áp dụng cho chân vịt biến bước)

3  Ngoài những yêu cầu ở -1 hoặc -2 trên đây, khi đã có các tài liệu chi tiết và bản tính được trình duyệt, Đăng kiểm vẫn tiến hành xem xét và duyệt chiều dầy của cánh hoặc bán kính của góc lượn một cách thích hợp.

7.2.2  Chân vịt biến bước

1  Chiều dầy cánh của chân vịt biến bước phải thỏa mãn những yêu cầu quy định ở 7.2.1.

2  Đường kính của bu lông cố định cánh chân vịt biến bước phải không được nhỏ hơn trị số tính theo công thức sau đây:

Trong đó:

d: Đường kính yêu cầu của bu lông cố định cánh (mm) (xem Hình 3/7.1)

A: Trị số tính theo công thức sau đây, trong đó H, NZ phải bằng trị số quy định ở 7.2.1.

A = 3,0 x 104

K3: Trị số tính theo công thức sau:

x0: Tỉ số bán kính tại đường viền giữa bích cánh và cơ cấu điều khiển bước trên bán kính chân vịt (xem Hình 3/7.1). Nếu xo > 0,3 thì tỉ số này được lấy bằng 0,3.

L: Giá trị trung bình của L1L2 (cm)

L1L2: Chiều dài của hai đường vuông góc vẽ đến đường qua tâm quay của bích cánh và có góc nghiêng tương ứng với góc bước b tại 0,7R ở công suất liên tục lớn nhất tính từ đường tâm của bu lông đặt ở phía mép ở phía bề mặt khi góc bước là b, (xem Hình 3/7.2)

Fc: Lực li tâm (N) của cánh chân vịt tính theo công thức sau:

Fc = 1,10 x mR’N2

m: Khối lượng của một cánh (kg)

R: Khoảng cách giữa trọng tâm của cánh và đường tâm trục chân vịt (cm)

n: Số bu lông ở mặt bên của cánh

sa: Ứng suất cho phép của vật liệu bu lông (N/mm2) tính theo công thức sau đây:

sB: Giới hạn bền kéo danh nghĩa của vật liệu làm bu lông (N/mm2). Nếu sB > 800 (N/mm2) thì chỉ được lấy sB bằng 800 (N/mm2)

Các kí hiệu khác xem ở công thức ở 7.2.1-1.

3  Đối với bu lông cố định cánh phải sử dụng vật liệu chịu ăn mòn hoặc phải có phương pháp hữu hiệu để bu lông không tiếp xúc trực tiếp với nước biển.

4  Chiều dầy của bích để lắp cánh chân vịt vào cơ cấu điều khiển bước (chiều dầy do từ mặt tiếp xúc của bu lông cố định hoặc ê cu đến mặt bao giữa bích và cơ cấu điều khiển bước) phải không được nhỏ hơn trị số tính theo công thức sau:

tf = 0,9d

Trong đó:

tf: Chiều dầy bích (mm) (xem Hình 3/7.1)

d: Đường kính quy định của bu lông được tính theo công thức ở -2 (mm).

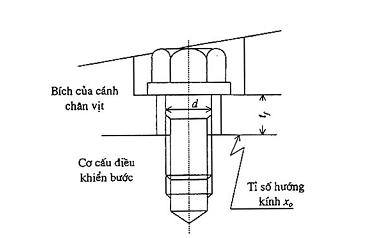

Hình 3/7.1  Phương pháp đo kích thước của bu lông cố định cánh

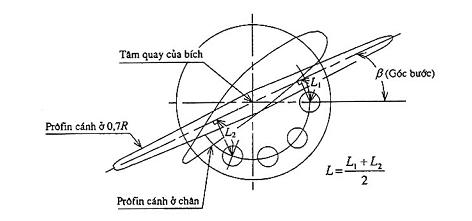

Hình 3/7.2  Xác định kích thước của L

5  Bu lông cố định cánh phải được lắp chặt vào cơ cấu điều khiển bước và được hãm tốt.

6  Trong trường hợp nếu như lỗ bắt bu lông nằm đúng vào góc lượn của chân cánh thì tiết diện cánh thiết kế có chiều dầy theo yêu cầu quy định ở 7.2.1 không được giảm để lỗ khoét chui qua.

7  Bề mặt bích của cánh phải được lắp chặt vào bề mặt của cơ cấu điều khiển bước và khe hở vòng của mép ngoài của bích phải là nhỏ nhất.

8  Nếu cơ cấu điều khiển bước làm việc bằng bơm dầu thủy lực, thì phải trang bị thêm một bơm dầu dự phòng được đấu vào hệ thống để sẵn sàng sử dụng hoặc một thiết bị thích hợp khác, để đảm bảo tàu vẫn giữ được điều kiện làm việc bình thường trong trường hợp bơm dầu chính bị hỏng.

9  Việc bố trí đường ống dầu thủy lực phải thỏa mãn yêu cầu quy định ở 13.10.

7.2.3  Cố định cánh của chân vịt kiểu cánh rời

Bu lông cố định cánh và bích để lắp cánh của chân vịt kiểu cánh rời phải được thiết kế thỏa mãn các yêu cầu như đối với chân vịt biến bước quy định ở 7.2.2.

7.3  Lắp ép chân vịt

7.3.1  Chiều dài đoạn ép căng chân vịt

1  Nếu chân vịt được ép vào trục chân vịt trong mối ghép không dùng then thì giới hạn dưới và giới hạn trên của chiều dài đoạn ép căng chân vịt phải bằng trị số tính theo công thức sau đây. Đối với độ côn lớn hơn 1/15 thì giới hạn chiều dài đoạn ép căng chân vịt phải được Đăng kiểm chấp nhận.

L1 = PKE + Kc (Cb - C0)

Trong đó:

L1: Chiều dài tối thiểu của đoạn ép căng chân vịt (mm)

L2: Chiều dài tối đa của đoạn ép căng chân vịt (mm) (nếu khác với trường hợp L3 đưa ra dưới đây)

L3: Chiều dài tối đa của đoạn ép căng chân vịt (mm) (trong trường hợp vật liệu của củ chân vịt là đồng thanh mănggan đúc và KR1 <>

Kw: Trị số quy định ở Bảng 3/7.3, nếu vật liệu của củ chân vịt khác vật liệu quy định ở Bảng 3/7.3 thì trị số này phải do Đăng kiểm quyết định trong từng trường hợp cụ thể

KR1: Tỉ số của R1 trên R2 (R1/Ro)

KR2: Tỉ số của R2 trên R0 (R2/Ro)

R0: Bán kính của trực chân vịt tại điểm giữa của đoạn côn theo hướng dọc trục (mm);

R1: Bán kính của củ chân vịt tại điểm xác định tỉ số củ chân vịt (mm)

R2: Bán kính trong tại mặt cắt tương ứng với Ro đối với trục chân vịt rỗng (mm);

Cb: Nhiệt độ của củ chân vịt tại thời điểm lắp ráp chân vịt (oC);

Co: Trị số nhiệt độ cho như sau: 35 oC - Đối với L1 và 0 oC - Đối với L2L3

P: Trị số tính theo công thức sau (N/mm2):

S: Diện tích tiếp xúc giữa trục chân vịt và củ chân vịt trên bản vẽ (mm2)

a: Nửa góc của đoạn côn tại phần côn của trục chân vịt (Rađian)

B = 0,0169 - 7,84 tg2 a

T: Lực đẩy tính theo công thức sau (N)

T = 1,76 x 103 (H/Vs)

Fv: Lực tiếp tuyến tác dụng lên bề mặt tiếp xúc được tính theo công thức sau (N)

c = 1,0 - Đối với tàu lắp động cơ tua bin

c = 1,2 hoặc trị số tính theo công thức sau, lấy trị số nào lớn hơn - Đối với tàu lắp động cơ Đi-ê-den. Tuy nhiên, nếu mô men xoắn cực đại tác dụng lên phần lắp chân vịt được xác định chính xác thỏa mãn với các yêu cầu của Đăng kiểm thì nó cũng có thể thỏa mãn các quy định khác.

Qv: Mô men dao động xoắn tác dụng lên phần lắp chân vịt tại vòng quay cộng hưởng lớn hơn 25% vòng quay liên tục lớn nhất, (Nm)

H, N, D: Xem 7.2.1-1. Tuy nhiên D được lấy là 2,6 m cho chân vịt có đường kính D < 2,6="">m và lấy D = 10,2 đối với chân vịt có đường kính D > 10,2 m.

Nc: Số vòng quay (vòng/phút) cộng hưởng chia cho 100

Vs: Tốc độ của tàu ở công suất liên tục lớn nhất (hải lý/h)

KE: Trị số tính theo công thức sau (mm3/N)

Nếu vật liệu của trục chân vịt không phải là thép rèn hoặc vật liệu của củ chân vịt không phải là vật liệu quy định ở Bảng 3/7.3 thì trị số KE phải được Đăng kiểm xem xét và quyết định.

K4K5: Trị số quy định ở Bảng 3/7.3

Kc: Trị số tính theo công thức sau (mm/oC):

Nếu vật liệu của trục chân vịt không phải là thép rèn hoặc vật liệu của củ chân vịt không phải là vật liệu quy định ở Bảng 3/7.3 thì trị số KE phải được Đăng kiểm xem xét và quyết định.

Cs: Nhiệt độ của chân vịt tại thời điểm lắp chân vịt (oC)

lo: Nửa chiều dài của phần côn ở lỗ củ chân vịt theo hướng dọc trục (mm)

K6, K7: Trị số lấy theo Bảng 3/7.3

2  Nếu như chân vịt được lắp ép vào trục chân vịt có sử dụng then thì phần lắp ráp phải đủ bền để truyền mô men xoắn do chân vịt tạo ra.

Bảng 3/7.3  Trị số K4, K5, K6, K7Kw

Vật liệu củ chân vịt

K4

K5

K6

K7

Kw

HBsC1

9,27

1,65

0,55

1,20

123

HBsC2

9,27

1,65

0,55

1,20

123

AlBC4

8,49

1,40

0,55

1,20

172

AlBC4

8,49

1,40

0,55

1,20

193

7.3.2  Củ chân vịt

1  Nếu chân vịt được lắp ép vào trục chân vịt thì mép ở đầu phía mũi của lỗ hình côn của củ chân vịt phải được lượn tròn một cách thích hợp.

2  Củ chân vịt không được nung nóng cục bộ đến nhiệt độ cao tại thời điểm ép chân vịt vào trục hoặc rút chân vịt ra khỏi trục.

7.4  Thử nghiệm

7.4.1  Thử tại xưởng

Chân vịt phải được thử cân bằng tĩnh.

7.4.2  Thử sau khi lắp lên tàu

Khi chân vịt được lắp ép vào trục chân vịt kể cả lắp then hoặc không lắp then, đều phải thử ép để đo và ghi độ dài đoạn côn được ép. Cuộc thử này có thể được tiến hành giống như cuộc thử ở xưởng.



CHƯƠNG 8  DAO ĐỘNG XOẮN HỆ TRỤC

8.1  Quy định chung

8.1.1  Phạm vi áp dụng

1  Những yêu cầu trong Chương này được áp dụng cho các thiết bị truyền động để đẩy tàu và hệ trục chân vịt (trừ chân vịt), các hệ trục để truyền công suất từ máy chính đến máy phát điện, trục khuỷu của động cơ Đi-ê-den dùng làm máy chính và hệ trục của máy phát điện được dẫn động bằng động cơ Đi-ê-den.

2  Những yêu cầu của Chương này cũng áp dụng cho hệ trục của máy phụ (trừ máy phụ chuyên dụng v.v...) do động cơ Đi-ê-den lai.

8.1.2  Tài liệu trình duyệt

1  Trừ khi có quy định khác, phải trình bản tính dao động xoắn của hệ thống nêu ở 8.1.1-1 khi máy chính là động cơ Đi-ê-den trên một trục có công suất từ 110 kW trở lên cũng như động cơ Đi-ê-den sử dụng làm máy phụ có công suất từ 110 kW trở lên, phải bao gồm các nội dung sau đây:

(1) Bản tính tần số dao động tự do đối với dao động 1 nút và 2 nút, cũng như dao động nhiều nút nếu thấy cần thiết.

(2) Kết quả tính ứng suất dao động xoắn nói chung được tiến hành ở vòng quay cộng hưởng bên trong dải tốc độ đến 120% vòng quay liên tục lớn nhất, còn đối với động cơ Đi-ê-den, kết quả tính ứng suất dao động xoắn đối với dải tốc độ từ 90 đến 120% gây ra bởi cộng hưởng của bậc điều hòa chính đầu tiên, có nghĩa là bậc thứ n và bậc thứ n/2 (n là số xi lanh của động cơ), khi động cơ có vòng quay cộng hưởng trên 120% của vòng quay liên tục lớn nhất.

(3) Việc bố trí khuỷu trục và thứ tự nổ (trong trường hợp lắp động cơ Đi-ê-den).

2  Bất kể những yêu cầu quy định ở -1, trong những trường hợp sau đây có thể không cần trình Đăng kiểm duyệt bản tính dao động xoắn:

(1) Trong trường hợp hệ trục cùng kiểu với bệ trục đã được duyệt trước đó;

(2) Trong trường hợp nếu như có sự thay đổi nhỏ về các thông số kĩ thuật của hệ thống dao động, tần số và ứng suất của dao động xoắn có thể suy ra với độ chính xác đạt yêu cầu trên cơ sở kết quả tính toán hoặc đo đạc trước đó.

8.1.3  Đo dao động xoắn

Đối với hệ trục yêu cầu phải trình duyệt bản tính dao động xoắn thì phải tiến hành đo để xác nhận độ chính xác của các trị số tính toán. Tuy nhiên, nếu như bản tính dao động xoắn không cần trình duyệt như nêu ở 8.1.2-2 và nếu Đăng kiểm xét thấy rằng không tồn tại vùng dao động xoắn cộng hưởng ở bên trong dải vòng quay làm việc thì có thể bỏ qua việc đo dao động xoắn.

8.2  Giới hạn ứng suất cho phép

8.2.1  Trục khuỷu

1  Ứng suất do dao động xoắn gây ra trên trục khuỷu của động cơ Đi-ê-den sử dụng làm máy chính của tàu phải phù hợp với những yêu cầu đưa ra từ (1) đến (4) sau đây:

(1) Khi động cơ hoạt động lâu dài, ứng suất dao động xoắn không được vượt quá t1 đưa ra dưới đây trong dải vòng quay từ 80% đến 100% của vòng quay liên tục lớn nhất.

(a) Đối với động cơ Đi-ê-den thẳng hàng bốn kỳ hoặc động cơ Đi-ê-đen kiểu chữ V, bốn kỳ có góc nổ 45o hoặc 60o thì trị số của t1 được tính theo công thức sau:

t1 = 45 - 24l2

(b) Đối với động cơ Đi-ê-den 2 kỳ hoặc động cơ Đi-ê-den hình chữ V, bốn kỳ khác kiểu đã quy định ở (a) trên, thì trị số t1 được tính theo công thức sau:

t1 = 45 - 29 l2

t1: Giới hạn cho phép của ứng suất dao động xoắn đối với dải 0,8 <>l ≤ 1,0 (N/mm2)

l: Tỉ số giữa vòng quay cộng hưởng trên số vòng quay liên tục lớn nhất.

(2) Trong vùng vòng quay từ 80% vòng quay liên tục lớn nhất trở xuống, ứng suất dao động xoắn phải không được vượt quá trị số tính theo công thức sau. Trong trường hợp nếu ứng suất này vượt quá trị số tính theo công thức t1 ở (1) thì phải áp dụng dải vòng quay cấm quy định ở 8.3.

t2 = 2t1

t2: Giới hạn cho phép của ứng suất dao động xoắn đối với dải l ≤ 0,8 (N/mm2)

l: Tỉ số giữa vòng quay cộng hưởng trên số vòng quay liên tục lớn nhất.

(3) Ứng suất dao động xoắn không được vượt quá t3 đưa ra dưới đây trong dải vòng quay từ vòng quay liên tục lớn nhất đến 115%.

(a) Đối với động cơ Đi-ê-den thẳng hàng bốn kỳ hoặc động cơ Đi-ê-den hình chữ V, bốn kỳ có góc nổ 45o hoặc 60o thì trị số của t3 được tính theo công thức sau:

t3 = 21 + 237(l - 0,8) (1 <>l ≤ 1,15)

(b) Đối với động cơ Đi-ê-den hai kỳ hoặc động cơ Đi-e-den bốn kỳ không phải là các loại động cơ quy định ở (a) trên đây, thì trị số t3 được tính theo công thức sau:

t3 = 16 + 237(l - 0,8) (1 <>l ≤ 1,15)

t3: Giới hạn cho phép của ứng suất dao động xoắn đối với vùng vòng quay 1,0 <>l ≤ 1,15 (N/mm2)

l: Tỉ số giữa vòng quay cộng hưởng trên vòng quay liên tục lớn nhất.

(4) Trong trường hợp nếu giới hạn bền của vật liệu vượt quá 440 N/mm2 hoặc giới hạn chảy vượt quá 225 N/mm2 thì trị số t1, t2, t3 quy định ở (1), (2), (3) có thể tăng lên bằng cách nhân thêm với hệ số fm quy định ở công thức dưới đây:

(a) Đối với t1t3

(b) Đối với t2

Trong đó:

fm: Hệ số hiệu chỉnh đối với giới hạn cho phép của ứng suất dao động xoắn của vật liệu trục;

Ts: Giới hạn bền kéo danh nghĩa của vật liệu trục (N/mm2)

Tuy nhiên, trị số Ts để tính fm không được vượt quá 760 N/mm2, đối với thép rèn các bon, hoặc 1080 N/mm2, đối với thép rèn hợp kim thấp.

Y: Giới hạn chảy danh nghĩa của vật liệu trục (N/mm2).

8.2.2  Trục trung gian, trục đẩy và trục chân vịt

1  Đối với tàu lắp động cơ Đi-ê-den, ứng suất dao động xoắn ở trục trung gian, trục đẩy và trục chân vịt phải thỏa mãn các yêu cầu quy định ở (1) và (2) sau đây:

(1) Để đảm bảo động cơ làm việc lâu dài, ứng suất dao động xoắn không được vượt quá giá trị t1 được tính theo công thức sau đây ở vòng quay từ 80% đến 105% vòng quay liên tục lớn nhất.

        (l ≤ 0,9)

              (l > 0,9)

t1: Giới hạn cho phép của ứng suất dao động xoắn đối với vùng 0,8 <>l 1,05 (N/mm2)

l: Tỉ số vòng quay cộng hưởng trên vòng quay liên tục lớn nhất;

Ts: Giới hạn bền kéo danh nghĩa của vật liệu trục (N/mm2).

Tuy nhiên, trị số Ts để sử dụng trong công thức này không được lớn hơn 800 N/mm2 đối với trục trung gian, trục đẩy và 600 N/mm2 đối với trục chân vịt. Nếu trục chân vịt được làm bằng vật liệu chịu ăn mòn được duyệt hoặc vật liệu khác không được bảo vệ hữu hiệu để chống nước biển ăn mòn thì trị số Ts sử dụng trong các công thức này phải đo Đăng kiểm xem xét và quyết định.

Ck: Hệ số liên quan đến kiểu và hình dáng của trục khuỷu được quy định ở Bảng 3/8.1

CD: Hệ số liên quan đến cỡ trục và được xác định theo công thức sau:

CD = 0,35 + 0,93d-0,2

d: Đường kính trục (mm)

(2) Trong vùng vòng quay từ 80% vòng quay liên tục lớn nhất trở xuống, ứng suất dao động xoắn không được vượt quá t2 đưa ra trong công thức dưới đây. Trong trường hợp nếu ứng suất này vượt quá trị số tính theo công thức t1 đối với vùng l 0,9 ở (1), thì phải sử dụng vùng vòng quay cấm được quy định ở 8.3.

t2 = 1,7t1 /

Trong đó:

t2: Giới hạn cho phép của ứng suất dao động xoắn đối với vùng l ≤ 0,8 (N/mm2)

Các kí hiệu khác như quy định ở (1)

Bảng 3/8.1  Trị số Ck

Trục trung gian

Trục đẩy

Trục chân vịt

Khớp nối bích liền

Khớp nối rời, lắp kiểu co ngót, lắp ép hoặc lắp nguội

Rãnh then

Trên 2 phía của vòng chặn

Ở khu vực chịu tải trọng dọc trục của ổ đỡ bi đũa



1,0

1,0

0,6

0,85

0,85

0,55

Chú thích:

Trị số Ck nằm ngoài các trị số ở bảng trên, trong từng trường hợp cụ thể phải do Đăng kiểm quyết định.

2  Đối với tàu lắp động cơ Đi-ê-den, ứng suất dao động xoắn ở trục chân vịt làm bằng thép rèn không gỉ phải thỏa mãn các yêu cầu (1) và (2) sau:

(1) Khi hoạt động liên tục, ứng suất dao động xoắn không được vượt quá t1 được xác định theo công thức dưới đây trong phạm vi từ 80% đến 105% số vòng quay liên tục lớn nhất.

t1 = A - Bl2                                       (l ≤ 0,9)

t1 = C               (l > 0,9)

Trong đó:

t1: Giới hạn cho phép của ứng suất dao động xoắn đối với vùng 0,8 <>l ≤ 1,05 (N/mm2)

l: Tỉ số vòng quay cộng hưởng trên vòng quay liên tục lớn nhất;

A, B, C là các giá trị phụ thuộc vào vật liệu sử dụng cho ở Bảng 3/8.2. Tuy nhiên, đối với các loại vật liệu khác với các vật liệu trong Bảng 3/8.2 sẽ được Đăng kiểm xem xét riêng.

Bảng 3/8.2  Giá trị các hệ số A, B, C



A

B

C

SUSF 316

SUS 316-SU

40,7

30,6

15,9

SUSF 316L

SUS 316L-SU

37,6

28,3

14,3

(2) Trong vùng vòng quay từ 80% vòng quay liên tục lớn nhất trở xuống, ứng suất dao động xoắn không được vượt quá t2 đưa ra trong công thức dưới đây. Trong trường hợp nếu ứng suất này vượt quá trị số tính theo công thức t1 đối với vùng l ≤ 0,9 ở (1), thì phải sử dụng vùng vòng quay cấm được quy định ở 8.3.

t2 = 2,3 t1

Trong đó:

t2: Giới hạn cho phép của ứng suất dao động xoắn đối với vùng l ≤ 0,8 (N/mm2).

Các kí hiệu khác như quy định ở (1).

3  Giới hạn ứng suất dao động xoắn cho phép của các đoạn trục làm bằng vật liệu khác với vật liệu quy định ở -1-2 trên đây và giới hạn ứng suất dao động xoắn cho phép của các đoạn trục trung gian, trục đẩy, trục chân vịt của tàu tua bin hơi nước, tàu tua bin khí và tàu có chân vịt chạy bằng động cơ điện hoặc đối với tàu Đi-ê-den có khớp trượt điện từ giữa máy chính và hệ trục chân vịt sẽ được Đăng kiểm xem xét riêng.

8.2.3  Hệ trục của trạm phát điện

1  Ứng suất dao động xoắn trên trục khuỷu của động cơ Đi-ê-den dùng để lai máy phát điện (kể cả các tổ máy phát điện để đẩy tàu), phải thỏa mãn các yêu cầu (1) và (2) sau đây:

(1) Ứng suất dao động xoắn phải không được vượt quá t1 cho sau đây trong vùng vòng quay từ 90% đến 110% của vòng quay liên tục lớn nhất.

(a) Đối với động cơ Đi-ê-den bốn kỳ thẳng hàng hoặc động cơ Đi-ê-den bốn kỳ hình chữ V có góc nổ 45o hoặc 60o, thì trị số t1 được lấy theo công thức sau:

t1 = 21 N/mm2

(b) Đối với động cơ Đi-ê-den hai kỳ và động cơ Đi-ê-den bốn kỳ hình chữ V, trừ các loại động cơ đã quy định ở (a), thì trị số t1 được lấy theo công thức sau:

t1 = 16 N/mm2

(2) Trong vùng vòng quay từ 90% vòng quay liên tục lớn nhất trở xuống, ứng suất dao động xoắn không được vượt quá t2 cho dưới đây. Trong trường hợp nếu ứng suất này vượt quá trị số t1 quy định ở (1), thì phải áp dụng vùng vòng quay cấm quy định ở 8.3.

t2 = 90 N/mm2

2  Ứng suất dao động xoắn trên trục máy phát điện do động cơ Đi-ê-den lai phải thỏa mãn các yêu cầu (1) và (2) sau đây:

(1) Ứng suất dao động xoắn không được vượt quá t1 cho sau đây trong khu vực vòng quay từ 90% đến 110% vòng quay liên tục lớn nhất.

t1 = 31 N/mm2

(2) Trong vùng vòng quay từ 90% vòng quay liên tục lớn nhất trở xuống, ứng suất dao động xoắn không được vượt quá t2 cho sau đây. Trong trường hợp nếu như ứng suất này vượt quá trị số t1 cho ở (1) thì phải áp dụng vùng vòng quay cấm được quy định ở 8.3.

t2 = 118 N/mm2

3  Trong trường hợp giới hạn bền của vật liệu trục vượt quá 440 N/mm2 hoặc giới hạn chảy vượt quá 225 N/mm2 thì trị số t1t2 quy định ở -1-2 có thể được tăng lên bằng cách nhân thêm hệ số fm quy định ở 8.2.1-1(4).

8.2.4  Thiết bị truyền động

1  Mô men dao động xoắn trên thiết bị truyền động phải thỏa mãn với các yêu cầu (1) và (2) sau đây:

(1) Trong vùng áp dụng giới hạn cho phép của t1 được quy định ở 8.2.1, 8.2.28.2.3 thì biên độ của mô men dao động xoắn phải không được vượt quá mô men truyền trung bình của hệ thống.

(2) Bên trong vùng, trừ vùng quy định ở (1) thì phải áp dụng vùng vòng quay cấm trong trường hợp nếu như biên độ của mô men dao động xoắn vượt quá mô men xoắn trung bình được truyền.

2  Ứng suất dao động xoắn trên trục bánh răng phải thỏa mãn các yêu cầu đối với trục trung gian được quy định ở 8.2.2.

3  Giới hạn cho phép của mô men dao động xoắn, ứng suất hoặc biên độ đối với thiết bị truyền động (bao gồm cả khớp nối trục) không phải là cơ cấu bánh răng phải thỏa mãn thêm các yêu cầu khác nữa.

8.2.5  Tránh bậc cộng hưởng chính

Bậc cộng hưởng chính của dao động một nút trong động cơ Đi-ê-den thẳng hàng, ví dụ: bậc thứ n và thứ n/2 đối với động cơ bốn thì và bậc thứ n đối với động cơ hai thì (n là số xi lanh) không được tồn tại bên trong vùng vòng quay sau đây, trừ khi được Đăng kiểm chấp nhận một cách đặc biệt.

- Đối với hệ trục lai chân vịt: 0,8 ≤ l 1,1

- Đối với hệ trục lai máy phát điện: 0,9 ≤ l 1,1

(l là tỉ số vòng quay cộng hưởng chính trên vòng quay liên tục lớn nhất).

8.2.6  Đánh giá chi tiết về độ bền

Đăng kiểm sẽ xem xét riêng đối với giới hạn cho phép của ứng suất dao động xoắn không thỏa mãn các yêu cầu ở 8.2.1, 8.2.28.2.3 với điều kiện các tài liệu chi tiết và bản tính được trình Đăng kiểm xem xét và quyết định một cách thích hợp.

8.3  Vùng vòng quay cấm

8.3.1  Vùng vòng quay cấm làm việc lâu dài

1  Trong trường hợp nếu ứng suất dao động xoắn vượt quá giới hạn t1 quy định ở 8.2, thì phải áp dụng vùng vòng quay cấm giữa các giới hạn tốc độ sau đây. Vùng vòng quay cấm phải được đánh dấu bằng sơn màu đỏ trên đồng hồ đo tốc độ quay của động cơ để chuyển nhanh qua khu vực này trong khi khai thác động cơ.

Trong đó:

N: Vòng quay cấm (vòng/phút)

Nc: Vòng quay cộng hưởng (vòng/phút)

l: Tỉ số vòng quay cộng hưởng trên vòng quay liên tục lớn nhất.

2  Nếu dải vòng quay được kiểm tra bằng cách đo mà ứng suất vượt quá giới bạn cho phép t1 quy định ở 8.2 thì dải vòng quay này cũng được coi là khu vực vòng quay cấm để tránh cho động cơ làm việc lâu dài ở đó, cho dù đã có yêu cầu ở -1. Trong quá trình xác định phải lưu ý đến độ chính xác của đồng hồ đo vòng quay.

3  Đối với động cơ nếu như không thể tránh được làm việc lâu dài ở vùng vòng quay cấm như quy định ở 8.3.1-1-2 trên đây thì phải cho động cơ chuyển nhanh qua vòng quay cộng hưởng và phải đưa ra các biện pháp cần thiết khác.



CHƯƠNG 9  NỒI HƠI, V.V..., VÀ THIẾT BỊ ĐỐT CHẤT THẢI

9.1  Quy định chung

9.1.1  Phạm vi áp dụng

1  Những yêu cầu trong Chương này áp dụng cho các nồi hơi trừ các nồi hơi được nêu ở (1) và (2) dưới đây, các bầu hâm dầu và các thiết bị đốt chất thải:

(1) Nồi hơi với áp suất thiết kế không quá 0,1 MPa và bề mặt hấp nhiệt không quá 1 m2.

(2) Nồi nước nóng với áp suất thiết kế không quá 0,1 MPa và bề mặt hấp nhiệt không quá 8 m2.

9.1.2  Thuật ngữ

1  Các thuật ngữ được sử dụng trong phần này được định nghĩa như sau:

(1) Nồi hơi là thiết bị tạo ra hơi nước hoặc nước nóng nhờ lửa, khí cháy hoặc các hơi nóng khác bao gồm: bộ quá nhiệt, bầu hâm, bộ tiết kiệm, bộ tiết kiệm khí thải và các thiết bị tương đương khác.

(2) Nồi hơi phụ thiết yếu là nồi hơi cung cấp hơi nước cho hoạt động của các máy phụ cần thiết cho dẫn động chính, các máy phụ để điều động tầu và an toàn cũng như máy phát điện.

(3) Nồi hơi khí thải là nồi hơi chỉ dùng nhiệt khí thải của động cơ Đi-ê-den để tạo ra hơi nước hoặc nước nóng, có một buồng chứa hơi hoặc một bình ngưng và có một lối ra cho hơi hay nước nóng.

(4) Bộ tiết kiệm khí thải là thiết bị tạo ra hơi nước hay nước nóng chỉ nhờ dùng nhiệt của khí thải của động cơ Đi-ê-den, không có buồng chứa hơi nước hoặc bình ngưng.

(5) Mặt hấp nhiệt của nồi hơi là diện tích được tính cho bề mặt phía khí cháy nơi mà một phía tiếp xúc với khí cháy còn phía kia với nước nhưng không kể mặt hấp nhiệt của bộ quá nhiệt, bầu hâm, bộ tiết kiệm và bộ tiết kiệm khí thải trừ khi được quy định riêng.

(6) Áp suất làm việc đã được duyệt và áp suất danh nghĩa của nồi hơi có bộ quá nhiệt lắp đặt trong nồi hơi được quy định ở 1.2.391.2.40, Phần 1-A của Quy phạm này.

(7) Áp suất thiết kế là áp suất được dùng khi tính toán để quyết định các kích thước của các chi tiết và là áp suất làm việc cho phép lớn nhất của chi tiết. Áp suất thiết kế cho thân nồi hơi không được nhỏ hơn áp suất làm việc được quy định cho nồi hơi.

9.1.3  Các bản vẽ và tài liệu trình duyệt

1  Các bản vẽ và tài liệu trình duyệt bao gồm như sau:

(1) Các bản vẽ (có chỉ rõ vật liệu và kích thước)

(a) Bố trí chung của nồi hơi;

(b) Các chi tiết vỏ và ống góp (bao gồm cả các phụ tùng bên trong);

(c) Các chi tiết của giá lắp phụ tùng và vòi phun của nồi hơi;

(d) Bố trí và các chi tiết của các ống nồi hơi;

(e) Bố trí và các chi tiết của các ống của bộ quá nhiệt và bầu hâm nóng;

(f) Các chi tiết của bộ xả quá nhiệt trong;

(g) Bố trí và các chi tiết của các ống của bộ hâm tiết kiệm và bầu hâm tiết kiệm khí xả;

(h) Các chi tiết của bộ hâm trước không khí;

(i) Bố trí và các chi tiết phụ tùng của nồi hơi;

(j) Bố trí các van an toàn (cùng với các chi tiết chính);

(k) Các bản vẽ khác mà Đăng kiểm thấy cần thiết;

(2) Tài liệu:

(a) Đặc tính kĩ thuật nồi hơi;

(b) Các đặc điểm kỹ thuật hàn (với quy trình hàn, chất liệu hàn và điều kiện hàn);

(c) Các tài liệu khác mà Đăng kiểm thấy cần thiết.

9.2  Vật liệu và hàn

9.2.1  Vật liệu

1  Vật liệu được dùng để chế tạo các chi tiết chịu áp suất của nồi hơi phải tuân theo các yêu cầu trong 3.2, 3.7, 4.1, 4.2, 4.4, 5.1, 5.4, hoặc 6.1, Phần 7-A của Quy phạm này tùy theo công dụng và phải được thử nghiệm theo các yêu cầu trong Chương 1 và Chương 2 của Phần 7-A. Tuy nhiên, các loại vật liệu khác với nêu trên có thể được sử dụng với điều kiện là các đặc tính kỹ thuật của vật liệu phải được Đăng kiểm chấp thuận.

2  Mặc dù có yêu cầu -1, nhưng các vật liệu được nêu trong các tiêu chuẩn đã được công nhận có thể được sử dụng cho các phụ tùng như các van, các vòi phun lắp trên nồi hơi nếu được Đăng kiểm chấp nhận sau khi xem xét các kích thước và điều kiện phục vụ.

9.2.2  Giới hạn sử dụng của vật liệu dùng làm các phụ tùng

Giới hạn sử dụng của các vật liệu dùng làm các phụ tùng phải tuân theo quy định 9.9.1.

9.2.3  Xử lý nhiệt thép tấm

Khi xử lý nhiệt như gia công tạo hình nóng, khử ứng suất được thực hiện đối với thép tấm trong quá trình chế tạo nồi hơi, người chế tạo nồi hơi phải thông báo dự định cùng với đơn đặt hàng vật liệu. Những số liệu về thép tấm mà người chế tạo cần biết được quy định ở 3.2.4, Phần 7-A của Quy phạm này.

9.2.4  Thử không phá hủy đối với thép đúc

Vật liệu thép đúc được dùng làm thân nồi hơi chịu áp suất trong phải được thử nghiệm bằng chụp tia X quang, thử nghiệm bằng hạt từ và phải được xác nhận rằng chúng không có khuyết tật có hại.

9.2.5  Hàn

Trình độ thợ hàn nồi hơi phải phù hợp với những quy định trong Chương 11.

9.3  Yêu cầu vẽ thiết kế

9.3.1  Các ký hiệu

Nếu không có các chỉ dẫn riêng nào khác thì các ký hiệu được dùng trong chương này như sau:

f: Ứng suất cho phép (N/mm2) phù hợp với các yêu cầu trong 9.4.1 hoặc 12.2.1.

Tr: Chiều dày quy định (mm) được tính theo áp suất thiết kế.

Áp suất cho phép là áp suất có được khi thay chiều dày quy định bằng chiều dày thực trong công thức.

P: Áp suất thiết kế (MPa).

J: Giá trị nhỏ nhất của hệ số bền của mối nối được quy định ở 9.4.2

R: Bán kính trong của thân nồi hơi (mm).

9.3.2  Áp suất thiết kế của bộ tiết kiệm và bộ tiết kiệm khí xả

1  Áp suất thiết kế của bộ tiết kiệm không được nhỏ hơn áp suất làm việc lớn nhất của bộ tiết kiệm được xác định trên cơ sở áp suất làm việc lớn nhất của bơm cấp nước.

2  Áp suất thiết kế của bộ tiết kiệm khí xả không được nhỏ hơn áp suất làm việc lớn nhất của bộ tiết kiệm khí xả được xác định trên cơ sở áp suất làm việc lớn nhất của bơm tuần hoàn nước nồi hơi.

9.3.3  Các lưu ý đối với độ bền kết cấu

1  Khi tác động của các ứng suất bổ sung như tập trung ứng suất cục bộ, tải trọng lặp lại và ứng suất nhiệt là đáng kể thì phải có các biện pháp thích hợp như tăng chiều dày nếu thấy cần thiết.

2  Những phần được cố định của ống lửa của nồi hơi kiểu đứng phải được thiết kế sao cho sự biến dạng của ống lửa do giãn nở nhiệt của lò đốt bán cầu không bị cản giữ quá chặt.

3  Cần phải xem xét đầy đủ theo các quy định (1) và (2) dưới đây để ngăn ngừa trước sự quá nóng các ống nước của nồi hơi có sản lượng nhiệt của buồng cháy cao.

(1) Nước nồi hơi phải đủ tuần hoàn tới các ống nước.

(2) Các phương tiện thích hợp như làm mềm nước, v.v..., phải được trang bị.

9.3.4  Nồi hơi có dạng không thông thường

1  Khi việc tính độ bền theo các quy định từ 9.5 tới 9.7 là không thực tế hoặc không hợp lý vì hình dạng của bộ phận chịu áp suất khác thường thì phải tiến hành các tính toán chi tiết thích hợp khác với sự chấp thuận của Đăng kiểm và Đăng kiểm sẽ xem xét việc tính toán theo các quy định 9.5 đến 9.7 có lưu ý đến kết quả tính toán.

2  Khi việc thiết kế theo các yêu cầu từ 9.5 tới 9.7 không thích hợp vì hình dạng các bộ phận chịu áp suất khác thường phải đo ứng suất hoặc biến dạng dưới tải trọng phù hợp với sự chấp thuận của Đăng kiểm và Đăng kiểm sẽ xem xét việc đo đó theo các quy định ở 9.5 đến 9.7 có lưu ý các kết quả đo.

9.3.5  Các lưu ý đối với việc lắp đặt

1  Nồi hơi phải được lắp đặt sao cho tác động của các tải trọng hoặc ngoại lực sau đây là nhỏ nhất:

(1) Các chuyển động hoặc chấn động của tàu do máy móc sinh ra.

(2) Ngoại lực sinh ra do các ống và các chi tiết đỡ được lắp vào nồi hơi.

(3) Sự giãn nở nhiệt do sự thay đổi nhiệt độ.

2  Nồi hơi phải được lắp đặt ở vị trí xa các vách ngăn đến mức có thể thực hiện được (Xem 19.3.3, Phần 2-A của quy phạm này).

9.3.6  Bảo vệ tránh ảnh hưởng của ngọn lửa

Khi phần bầu góp và ống góp là phần tiếp xúc với lửa hoặc khí có nhiệt độ cao thì phải có thêm cách nhiệt hoặc các biện pháp thích hợp khác.

9.3.7  Lưu ý cháy muội

Đối với nồi hơi khí thải và bộ tiết kiệm khí thải phải lưu ý để tránh cho chúng khỏi bị hư hại do cháy muội.

Bảng 3/9.1  Lượng tăng nhiệt độ so với nhiệt độ chất lỏng bên trong cho nhiệt độ kim loại tại mặt hấp nhiệt

Mặt hấp nhiệt nói chung

Hấp nhiệt tiếp xúc

25 oC

Hấp nhiệt bằng bức xạ

50 oC

Mặt hấp nhiệt của bộ quá nhiệt

Hấp nhiệt tiếp xúc

35 oC

Hấp nhiệt bằng bức xạ

50 oC

Mặt hấp nhiệt của bộ tiết kiệm và bộ tiết kiệm khí xả

25 oC

Bảng 3/9.2  Trị số ứng suất cho phép

Loại vật liệu (cấp)

Ứng suất cho phép (f) (N/mm2)

250 oC hoặc dưới

300

350

375

400

425

450

475

500

525

550

575

oC

oC

oC

oC

oC

oC

oC

oC

oC

oC

oC

Tấm thép cán dùng cho nồi hơi

P 42

P 46

P 49

PA 46

PA 49

110

122

124

122

124

104

117

122

117

122

103

113

121

113

121

96

106

114

113

121

88

95

102

113

121

76

80

84

108

117

57

58

58

101

106

39

39

39

90

91

-

-

-

69

69

-

-

-

48

48

-

-

-

-

-

-

-

-

-

-

Bầu góp bằng thép

BH 1

BH 2

BH 3

BH 4

BH 5

BH 6

105

117

102

106

106

106

104

115

99

104

104

104

103

113

96

103

103

103

97

106

96

103

103

103

88

95

96

103

103

103

76

80

93

102

102

102

57

58

91

98

98

98

39

39

87

92

92

92

-

-

67

74

81

81

-

-

-

-

64

64

-

-

-

-

-

-

-

-

-

-

-

-

Ống thép dùng cho nồi hơi

STB33

STB35

STB42

STB12

STB22

STB23

STB24

86

88

113

102

106

106

106

84

87

104

99

104

104

104

81

86

103

96

103

103

103

78

82

97

96

103

103

103

74

76

88

96

103

103

103

66

76

94

102

102

102

102

-

53

57

91

98

98

98

-

-

-

87

92

92

92

-

-

-

69

81

81

81

-

-

-

-

64

64

64

-

-

-

-

44

47

48

-

-

-

-

-

34

36

Thép rèn
(xem Phần 7-A)

1/4 giới hạn bền kéo danh nghĩa của vật liệu (khi được dùng ở 350 oC hoặc thấp hơn)

Thép đúc
(xem Phần 7-A)

1/5 giới hạn bền kéo danh nghĩa của vật liệu (khi được dùng ở 350 oC hoặc thấp hơn)

Chú thích:

Trong trường hợp nhiệt độ kim loại ở giữa các trị số đã cho trong bảng thì trị số ứng suất cho phép phải được xác định bằng phép nội suy.

9.4  Ứng suất cho phép và hệ số bền của mối nối

9.4.1  Ứng suất cho phép

Ứng suất cho phép đối với từng loại vật liệu được xác định như sau. Trong trường hợp này, nhiệt độ kim loại thường được dùng để đánh giá ứng suất cho phép của nồi hơi là nhiệt độ thiết kế lớn nhất của chất lỏng bên trong và nhiệt độ của bề mặt hấp nhiệt phải được tăng thêm trị số nhiệt độ cho trong Bảng 3/9.1. Nhiệt độ kim loại phải không nhỏ hơn 250oC.

(1) Ứng suất cho phép (f) của thép các bon (kể cả thép các bon mangan được nói đến trong chương này) và thép hợp kim thấp (không kể thép đúc) phải không lớn hơn giá trị có được từ các công thức sau đây lấy giá trị nào nhỏ hơn. Ứng suất cho phép ở mỗi một nhiệt độ kim loại cũng có thể lấy theo những giá trị được cho trong Bảng 3/9.2 thay cho việc tính theo công thức sau đây:

Trong đó:

R20: Giới hạn bền kéo danh nghĩa của thép ở nhiệt độ trong phòng (N/mm2).

Et: Giới hạn chảy của kim loại đang xét ở nhiệt độ của kim loại (hoặc giới hạn giãn dài qui ước) (N/mm2).

SR: Ứng suất trung bình của thép đang xét để gây ra sự phá hủy trong 100.000 giờ ở nhiệt độ kim loại, nếu độ rộng của giới hạn dải phân tán các kết quả vượt quá ± 20% giá trị trung bình thì bằng 1,25 lần ứng suất nhỏ nhất ở nhiệt độ kim loại gây ra sự phá hủy trong 100.000 giờ (N/mm2).

Sc: Ứng suất trung bình để tạo ra sự giãn dài 1% của thép đang xét trong 100.000 giờ ở nhiệt độ của kim loại (N/mm2).

(2) Ứng suất cho phép của ống thép hàn điện trở (hàn tiếp xúc) phải bằng 85% giá trị trong Bảng 3/9.2.

(3) Ứng suất cho phép của thép đúc phải bằng 80% giá trị tính được theo công thức ở (1) hoặc giá trị cho phép trong Bảng 3/9.2. Không được dùng thép đúc có chiều dày quá 50 mm nếu không có sự chấp thuận trước của Đăng kiểm.

(4) Giá trị ứng suất của vật liệu khác với các loại được chỉ ra trong (1) và (3) sẽ được Đăng kiểm xem xét riêng từng trường hợp có tính tới các đặc tính cơ học của vật liệu.

9.4.2  Hệ số độ bền của mối nối và thanh chằng

1  Hệ số độ bền của mối nối được xác định như sau:

(1) Vỏ liền: 1,00

(2) Vỏ hàn:

(a) Mối nối hàn giáp mép hai phía: 1,00

(b) Trường hợp khác: 0,90

2  Hệ số độ bền của thanh chằng được tính như sau:

(1) Hệ số độ bền của thanh chằng dọc (dưới đây được gọi là “hệ số dọc”) hướng theo hàng của các lỗ ống trên tấm vỏ có hàng song song hoặc gần song song với các trục vỏ, hoặc vỏ hay mặt sàng có một số hàng song song với khoảng cách đủ giữa chúng phải được xác định theo công thức sau:

(a) Khi khoảng cách tâm các lỗ ống là đều

Trong đó:

J1: Hệ số độ bền của thanh chằng

P: Khoảng cách tâm các lỗ ống (mm)

d: Đường kính các lỗ ống (mm).

(b) Khi khoảng cách tâm các lỗ ống không đều

Trong đó:

J2: Hệ số độ bền của thanh chằng

d: Giống như ở (a)

L: Tổng độ dài khoảng cách giữa các tâm tương ứng với n thanh chằng liên tiếp (mm)

n: Số lỗ ống trên chiều dài L.

(2) Hệ số độ bền của thanh chằng vòng tròn (dưới đây được gọi là “hệ số vòng tròn”) ở vùng các lỗ ống được khoan theo hướng vòng tròn của vỏ phải được tính tương tự như ở (1) và không nhỏ hơn 50% hệ số dọc. Trong trường hợp này khoảng cách giữa các lỗ ống theo hướng vòng tròn được đo trên tấm phẳng trước khi khoan lỗ hoặc dọc theo đường giữa của chiều dày tâm sau khi khoan.

(3) Hệ số độ bền của thanh chằng ở vùng lỗ ống khoan theo hướng đường chéo của vỏ được xác định bằng công thức sau:

(a) Khi các lỗ ống được khoan theo đường chéo như được chỉ trong Hình 3/9.13/9.2: giá trị nhỏ trong các hệ số tính được từ công thức dưới đây hoặc hệ số dọc phải là hệ số của thanh chằng ở phần lỗ ống.

Trong đó:

J3: Hệ số độ bền của thanh chằng

a: như được quy định ở Hình 3/9.1, 3/9.23/9.3

a, b: như được quy định ở Hình 3/9.1, 3/9.23/9.3 (mm)

d: đường kính lỗ ống (mm)

Hình 3/9.1

Khoảng cách của các lỗ theo đường chéo

Hình 3/9.2

Kiểu bố trí các lỗ theo hình răng cưa

Hình 3/9.3

Kiểu bố trí các lỗ so le đều

(b) Trong (a) khi các lỗ ống được sắp xếp theo hình so le đều như được chỉ ở Hình 3/9.3 thì hệ số độ bền thanh chằng của phần lỗ ống được lấy theo giá trị nhỏ nhất trong các trị số sau:

Hệ số được tính theo công thức ở (a), hai lần hệ số vòng tròn hoặc hệ số dọc.

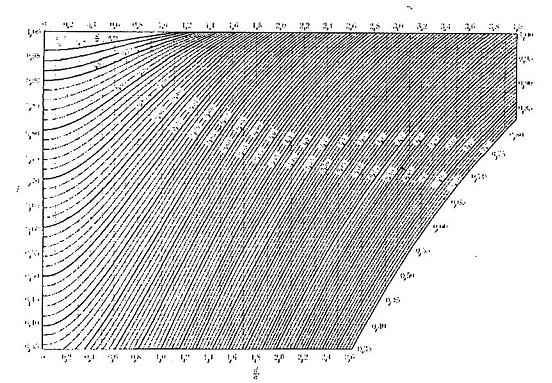

Chú thích:

Các hệ số độ bền của thanh chằng tính được từ (a) và (b) được chỉ trên Hình 3/9.43/9.5 với tỉ số b/a trên trục hoành còn tỉ số (2a-d)/2d là thông số.

Hình 3/9.4  Hệ số độ bền của thanh chằng ở phần lỗ ống được khoan theo vòng tròn

(4) Hệ số độ bền của thanh chằng theo một đơn vị chiều dài khi lỗ ống được bố trí không đều theo hướng dọc của vỏ phải là giá trị nhỏ nhất trong các trị số được tính theo (a) hoặc (b) dưới đây. Tuy nhiên hệ số này không cần nhỏ hơn hệ số nhỏ nhất tính được khi lấy L1 là khoảng cách giữa tâm của các ống đo tại hai đầu của các hàng ống trong phạm vi chiều dài bằng đường kính trong của vỏ (khoảng cách tới tâm của lỗ ống kề sát nếu chỉ có một lỗ ống trong phạm vi chiều dài bằng đường kính trong của vỏ).

(a) Với chiều dài L1 bằng đường kính trong của vỏ (không quá 1520 mm)

(b) Với chiều dài L2 bằng bán kính trong của vỏ (không quá 760 mm)

Trong đó:

J4J5: Hệ số độ bền của thanh chằng,

a, b, c: Các khoảng cách giữa các lỗ ống được bố trí theo chiều dọc của vỏ.

Nếu chúng được bố trí theo hướng đường chéo thì khoảng cách phải là độ dài chiếu trên hướng dọc nhân với hệ số nhận được từ (3).

Chú thích:

Khi điểm rơi trên vùng bên phải của đường giao Z - Z hệ số dọc được coi như là hệ số của phần các lỗ ống.

Hình 3/9.5  Hệ số độ bền của thanh chằng ở phần lỗ ống được khoan theo đường chéo

9.5  Tính các kích thước quy định cho từng cơ cấu

9.5.1  Giới hạn chiều dày của từng cơ cấu

1  Chiều dày tấm vỏ và các tấm đáy không được nhỏ hơn 6 mm. Chiều dày tấm đáy được tạo hình trừ tấm đáy hình bán cầu không được nhỏ hơn chiều dày vỏ (được tính khi lấy hệ số độ bền bằng 1) mà tấm đáy được gắn vào.

2  Chiều dày mặt sàng không được nhỏ hơn 10 mm, chiều dày tấm phẳng không được nhỏ hơn 6 mm.

3  Chiều dày của miệng ống hàn vào thân và liên kết với giá đỡ không được nhỏ hơn 2,5 mm cộng thêm 1/25 đường kính ngoài của miệng ống, hoặc giá trị tính toán theo công thức cho trong 9.7.4. Tuy nhiên trị số này không cần lớn hơn độ dầy của thân nơi miệng ống được hàn vào.

4  Chiều dày của tấm buồng đốt không được nhỏ hơn 5 mm và không cần lớn hơn 22 mm.

9.5.2  Chiều dày quy định của tấm vỏ hình trụ chịu áp suất bên trong

Chiều dày quy định của tấm vỏ hình trụ chịu áp suất trong được tính toán theo công thức dưới đây. Tuy nhiên nếu tấm vỏ hình trụ có các lỗ cần được gia cường thì các lỗ này phải được gia cường theo yêu cầu trong 9.6.3.

9.5.3  Chiều dày quy định của tấm đáy được tạo hình chịu áp suất ở phía lõm không có thanh chằng, hay giá đỡ khác

1  Chiều dày quy định của tấm đáy không có lỗ được tính theo công thức sau:

(1) Tấm đáy hình lòng đĩa hay bán cầu:

Trong đó:

W =  cho tấm đáy hình lòng đĩa

W = 1 cho tấm đáy hình bán cầu

R1: Bán kính trong của chỏm, R1 phải nhỏ hơn đường kính ngoài của tấm đáy.

r: Bán kính trong của mối nối, r không được nhỏ hơn 6% trị số lớn nhất giữa đường kính ngoài của phần viền tấm đáy hoặc 3 lần chiều dày thực của tấm đáy.

(2) Tấm đáy hình nửa ê lip (Khi tấm đáy có nửa trục ngắn bên trong không nhỏ hơn 1/4 trục dài tấm đáy).

2  Chiều dày quy định của tấm đáy có lỗ khoét phải tuân theo yêu cầu trong (1), (2) hoặc (3) sau đây:

(1) Khi lỗ khoét không cần phải gia cường theo các yêu cầu trong 9.6.2 hoặc lỗ khoét được gia cường theo yêu cầu trong 9.6.3-39.6.3-4 thì chiều dày phải được tính theo công thức trong -1.

(2) Khi tấm đáy có lỗ kiểm tra có gờ trong hoặc cửa người chui với đường kính lớn nhất vượt quá 150 mm và sự gia cường bằng gờ trong tuân theo các yêu cầu nêu ở 9.6.3-7 thì chiều dày được tính như sau:

(a) Tấm đáy hình lòng đĩa hoặc bán cầu:

Chiều dày phải tăng thêm không ít hơn 15% (nếu trị số tính toán nhỏ hơn 3mm thì lấy bằng 3 mm) chiều dày được tính bằng công thức ở -1(1). Khi bán kính trong chỏm cầu của tấm đáy nhỏ hơn 0,8 lần đường kính trong của vỏ thì trị số bán kính trong chỏm cầu trong công thức phải là 0,8 lần đường kính trong của vỏ. Khi tính chiều dày của tấm đáy có hai lỗ người chui như nói trong mục (a) thì khoảng cách giữa hai lỗ không nhỏ hơn 1/4 đường kính ngoài của tấm đáy.

(b) Tấm đáy dạng nửa e lip.

Những yêu cầu trong -1 (1) phải được áp dụng. Tuy nhiên khi đó R1 phải là 0,8 lần đường kính trong của vỏ và W = 1,77.

(3) Khi lỗ khoét không được gia cường theo những yêu cầu trong (1), (2) thì chiều dày quy định phải được tính theo công thức sau đây. Tuy nhiên, chiều dày này không được nhỏ hơn trị số tính được bởi công thức cho ở -1.

Trong đó:

D0: Đường kính ngoài của tấm đáy (mm)

K: Như được chỉ ra trong Hình 3/9.6 tuy vậy điều này có thể áp dụng cho tấm đáy phù hợp với điều kiện sau:

Tấm đáy hình bán cầu:

0,003D0Te ≤ 0,16D0

Tấm đáy dạng nửa ellip:

0,003D0Te ≤ 0,08D0

H ≥ 0,18D0

Tấm đáy hình lòng đĩa

0,003D0Te ≤ 0,08D0

r ≥ 0,1D0

r ≥ 3Te

R1D0

H ≥ 0,18D0

hoặc 0,01D0Te ≤ 0,03D0

r ≥ 0,06D0

H = 0,18 D0

hoặc 0,02D0Te ≤ 0,03D0

r ≥ 0,06D0

0,18D0H ≤ 0,22D0

Te: Chiều dày thực của tấm đáy (mm),

H: Chiều sâu của tấm đáy tính từ mặt ngoài tới mặt nối của phần hình lòng đĩa với phần hình trụ (mm).

R1r: Như đã chỉ ra trong -1(1).

Chú thích:

d: Đường kính lỗ khoét (mm).

H: Chiều sâu của tấm đáy tính từ mặt ngoài tới mặt nối ghép của phần hình lòng đĩa với phần hình trụ (mm).

Do: Đường kính ngoài của tấm đáy (mm).

Hình 3/9.6  Trị số K

9.5.4  Chiều dày quy định của tấm đáy được tạo hình và chịu áp suất ở mặt lồi

Chiều dày quy định của tấm đáy được tạo hình và chịu áp suất ở phía mặt lồi không được nhỏ hơn chiều dày tính toán khi cho rằng phía mặt lõm chịu áp suất ít nhất là 1,67 lần áp suất thiết kế.

9.5.5  Chiều dày quy định của tấm đáy phẳng và nắp không có thanh chằng hoặc giá đỡ

1  Khi đáy phẳng và nắp không có thanh chằng hoặc giá đỡ được hàn vào tấm vỏ thì chiều dày được tính theo công thức sau:

(1) Tấm tròn

(2) Tấm không tròn

Trong đó:

C1: Hằng số được chỉ ra trên Hình 3/9.9.

C2 =  , nhưng không cần quá 1,6

d: Đường kính được chỉ trên Hình 3/9.9 (đối với tấm tròn), hoặc độ dài nhỏ nhất (đối với tấm không tròn) (mm)

D’: Chiều dài của tấm đáy hoặc nắp không tròn được đo vuông góc với chiều ngắn (mm).

2  Khi nắp phẳng không có thanh chằng được bắt bu lông vào tấm vỏ thì chiều dày quy định phải được tính theo công thức sau:

(1) Khi có các tấm đệm trên bề mặt:

Đối với tấm tròn

Đối với tấm không tròn

(2) Khi xét tới mô men do phản lực của đệm

Đối với tấm tròn

Đối với tấm không tròn

Trong đó:

C3: Hằng số được xác định bởi phương pháp ghép bằng bu lông được chỉ ở Hình 3/9.10

C4: 3,4 - 2,4  , nhưng không cần quá 2,5

d: Đường kính được chỉ trong Hình 3/9.10 (cho tấm tròn) hoặc chiều dài nhỏ nhất (cho tấm không tròn) (mm).

D’: Chiều dài của tấm đáy hoặc nắp không tròn được đo vuông góc với chiều ngắn (mm)

W: Tải trọng trung bình của các tải trọng trên bu lông để làm kín nước và tải trọng cho phép đối với bu lông đang dùng (N)

L: Tổng chu vi đường tròn đi qua tâm các bu lông (mm)

hg: Cánh tay đòn của mô men do phản lực của đệm được chỉ ra trong Hình 3/9.10 (mm).

9.5.6  Chiều dày của tấm phẳng có thanh chằng hoặc giá đỡ khác

1  Chiều dày của tấm phẳng không kể chiều dày chỗ cụm ống được đỡ bởi thanh chằng hay ống chằng được tính theo công thức sau:

Trong đó:

C5: Hằng số được xác định theo phương pháp cố định thanh chằng hoặc ống chằng được cho trong Bảng 3/9.3. Khi dùng các phương pháp cố định khác nhau, trị số C5 là trung bình của các hằng số cho từng phương pháp,

S: Khi thanh chằng hoặc ống chằng được bố trí đều, “S” được tính theo công thức sau đây:

a: Khoảng cách theo phương ngang của thanh chằng hay ống chằng (mm)

b: Khoảng cách theo phương thẳng đứng (mm)

Khi thanh chằng hoặc ống chằng được bố trí không đều “S” là đường kính của đường tròn lớn nhất (mm) đi qua ít nhất 3 điểm đỡ nhưng không bao hàm bất kỳ điểm đỡ nào trong đường tròn.

2  Vị trí và hằng số C5 của điểm đỡ tại phần hàn giữa đầu phẳng và gờ cong hoặc vỏ, lò đốt v... như sau:

(1) Chỗ bắt đầu đường cong của gờ phải được coi là điểm đỡ. Tuy thế khi bán kính trong của đường cong lớn hơn 2,5 lần chiều dày của tấm thì những điểm ở cách 3,5 lần chiều dày tấm tính từ mặt ngoài của gờ có thể được coi như là bắt đầu của đường cong. Trong trường hợp này trị số C5 phải bằng 0,39 nếu tấm tiếp xúc với lửa và 0,36 nếu tấm không tiếp xúc với lửa.

(2) Phía trong của phần được hàn giữa đầu phẳng với vỏ, lò đốt v.v... được coi như điểm đỡ. Khi đó giá trị của hằng số C5 là 0,47 nếu tấm tiếp xúc với lửa và 0,43 nếu tấm không tiếp xúc với lửa.

Bảng 3/9.3  Trị số C5

Phương pháp cố định thanh chằng hoặc ống chằng

Khi các tấm không tiếp xúc với lửa

Khi các tấm tiếp xúc với lửa

(1)

Khi thanh chằng gắn vào tấm như (5) A ở Hình 3/9.9

0,35

0,38

(2)

Khi thanh chằng gắn vào tấm như (5) B ở Hình 3/9.9

0,37

0,40

(3)

Khi thanh chằng gắn vào tấm như (5) C ở Hình 3/9.9

0,41

0,44

(4)

Khi thanh chằng gắn vào tấm như (5) D ở Hình 3/9.9

0,50

0,53

(5)

Khi ống chằng gắn vào tấm như (6) A ở Hình 3/9.9

0,42

0,45

(6)

Khi ống chằng gắn vào tấm như (6) B ở Hình 3/9.9

0,49

0,52

(7)

Khi ống chằng gắn vào tấm như (6) C ở Hình 3/9.9

0,49

0,52

3  Chiều dày mặt sàng của cụm ống được đỡ bởi ống chằng phải được tính theo công thức sau:

Trong đó:

C6: Hằng số được xác định bởi phương pháp cố định các ống chằng được cho trong Bảng 3/9.4

p: Khi ống chằng được bố trí đều, khoảng cách trung bình của các ống chằng tính được khi chia tổng 4 cạnh của hình được tạo bởi 4 điểm đỡ (mm). Khi ống chằng được bố trí không đều, “S” (mm) là đường kính vòng tròn lớn nhất đi qua ít nhất 3 điểm đỡ nhưng không chứa một điểm đỡ nào trong vòng tròn, và  được dùng thay cho “p”.

4  Chiều dày quy định của mặt sàng của các nồi hơi đứng có ống khói nằm ngang mà nó tạo thành các hốc ống khói phải là giá trị lớn nhất trong các trị số tính theo công thức trong -3 hoặc công thức sau:

Trong đó:

D: 2 lần khoảng cách hướng kính của tâm dãy lỗ ống phía ngoài tới đường tâm vỏ (mm)

p: bước theo phương đứng của các ống (mm).

ds: đường kính lỗ ống trên mặt sàng (mm).

5  Chiều dày quy định của mặt sàng sau trong nồi hơi hình trụ với buồng đốt kiểu ướt phải là trị số lớn nhất trong các trị số được tính theo công thức trong -3 hoặc theo công thức sau:

Trong đó:

H: khoảng cách theo phương ngang của các ống khói (mm)

di: đường kính trong của ống khói thông thường (mm)

W: chiều sâu của phần trên buồng đốt (mm)

6  Đối với kích thước của các tấm đỉnh và tấm cạnh được chằng của buồng đốt của nồi hơi bình trụ, khoảng cách giữa các hàng thanh chằng gần nhất với mặt sàng hoặc tấm sau và đường bắt đầu cong của mặt sàng hay tấm sau không được lớn hơn “a” được xác định bởi công thức trong -1, thay chiều dày thực cho chiều dày quy định.

Bảng 3/9.4  Trị số C6

Phương pháp cố định ống chằng

Khi tấm không tiếp xúc với lửa

Khi tấm tiếp xúc với lửa

Khi ống chằng được gắn vào tấm như (6)A Hình 3/9.9

0,51

0,54

Khi ống chằng được gắn vào tấm như (6)B Hình 3/9.9

0,57

0,61

Khi ống chằng được gắn vào tấm như (6)C Hình 3/9.9

0,57

0,61

9.5.7  Chiều dày quy định của lò kiểu gợn sóng

Chiều dày của lò kiểu gợn sóng được tính theo công thức sau:

Trong đó:

D: đường kính ngoài nhỏ nhất của phần gợn sóng của lò (mm).

C: hằng số được cho theo Bảng 3/9.5

Bảng 3/9.5  Trị số C

Kiểu lò

C

Lò Mo-ri-xơn, Đây-tôn hay tương tự

107

Lò hình củ hành được rèn

114

9.5.8  Độ dầy quy định của lò hình trụ trơn

Chiều dày quy định của lỗ hình trụ trơn hoặc đáy trụ và ống khói của buồng đốt không được gia cường bằng các thanh chằng hoặc bằng cách khác phải được tính theo các công thức dưới đây lấy giá trị nào lớn hơn:

Trong đó:

D: Đường kính ngoài của đáy buồng đốt của lò (mm)

L: Chiều dài lò hoặc chiều sâu của đáy buồng đốt (mm)

Chiều dài của lò được tính từ chỗ bắt đầu cong nơi các tấm lò có gờ và được nối với các tấm, vòng gia cường khác v.v.

9.5.9  Chiều dày quy định của lò hình bán cầu không có thanh chằng hoặc giá đỡ khác

Chiều dày quy định của lò hình bán cầu không có thanh chằng hay giá đỡ khác được tính theo công thức sau:

Trong đó:

Rf: bán kính ngoài của mặt cong của lò (mm)

9.5.10  Chiều dày quy định của vòng gờ hình chữ S của nồi hơi đứng

Chiều dày của vòng gờ hình chữ S nối đáy lò của nồi hơi đứng với vỏ chịu toàn bộ tải đứng của lò phải được tính theo công thức sau:

Trong đó:

D: Đường kính trong của vỏ (mm)

d: Đường kính ngoài của phần thấp của lò nơi nối với vòng gờ hình chữ S (mm)

9.5.11  Chiều dày quy định của tấm đai bệ lò của nồi hơi đứng

Chiều dày quy định của tấm đai bệ lò (xem Hình 3/9.9(4) E) nối đáy lò nồi hơi đứng với vỏ được tính theo công thức sau:

Trong đó:

D: Đường kính trong của vỏ (mm)

9.5.12  Đường kính quy định của thanh chằng

1  Đường kính quy định của thanh chằng được tính theo công thức sau:

Trong đó:

d: Đường kính quy định của thanh chằng (mm)

A: Diện tích thực được đỡ bởi một thanh chằng (mm2)

C = 0,13

2  Khi áp dụng công thức trong -1 cho thanh chằng chéo, C trong công thức được thay bằng C1 mà trị số được tính theo công thức sau:

Trong đó:

L: Chiều dài thanh chằng chéo (mm)

H: Chiều dài tương đương của thanh chằng vuông góc với mặt đỡ (mm).

9.5.13  Kích thước quy định của ống chằng

Các kích thước quy định của ống chằng đỡ mặt sàng được tính theo công thức sau đây.

Tuy nhiên chiều dày của ống chằng không được nhỏ hơn 6 mm cho những ống ở hàng biên của các cụm ống và 4,5 mm cho các ống khác.

Trong đó:

a: Diện tích mặt cắt thực bé nhất của một ống chằng (mm2)

A: Diện tích thực được đỡ bởi một ống chằng (mm2)

9.5.14  Chiều dày quy định của các xà đỡ tấm đỉnh của buồng đốt và khoảng cách của chúng với các tấm cạnh

1  Chiều dày của xà thép đỡ tấm đỉnh của buồng đốt được tính theo công thức sau:

Trong đó:

T: Chiều dày quy định của xà hoặc là tổng chiều dày các tấm khi xà có kết cấu tấm kép (mm)

d: Chiều cao của các xà ở trung tâm (mm)

L: Chiều rộng của buồng đốt được đo dọc bên trong phần trên (mm)

p: Bước của các thanh chằng đỡ các xà (mm)

D: Khoảng cách của các xà (mm)

S: Giới hạn bền kéo danh nghĩa của vật liệu làm xà (N/mm2)

C: Hằng số cho trong Bảng 3/9.6.

2  Khi bán kính ngoài của mối nối tấm đỉnh với tấm bền của buồng đốt của nồi hơi nhỏ hơn 1/2 bước D của dầm đỡ tính được từ công thức ở -1, nhờ thay độ dầy thực của xà nồi hơi vào công thức, khoảng cách giữa mặt trong của tấm cạnh và tâm dầm đỡ gần nhất không được lớn hơn bước D. Khi bán kính ngoài của mối nối lớn hơn D/2 thì chiều rộng của bề mặt phẳng tính từ tâm dầm đỡ tới điểm bắt đầu của mối nối không được lớn hơn D/2.

Bảng 3/9.6  Trị số C

Khi số thanh chằng (n) của mỗi xà là lẻ

Khi số thanh chằng (n) của mỗi xà là chẵn

9.5.15  Chiều dày quy định của bầu góp hình trụ.

Chiều dày quy định của bầu góp hình trụ phải được tính theo công thức 9.5.2. Tuy vậy, khi chiều dày của bầu góp vượt quá 1/2 bán kính trong của nó và nhiệt độ vật liệu là 375oC hoặc thấp hơn thì chiều dày được tính theo công thức sau:

9.5.16  Chiều dày quy định của bầu góp hình vuông

1  Chiều dày của bầu góp hình vuông được làm từ thép rèn hoặc thép tấm hàn phải được tính theo công thức sau:

(1) Khi các lỗ không được bố trí nối tiếp:

(2) Khi các lỗ được bố trí nối tiếp:

Trong đó:

l1: chiều rộng bên trong được đo giữa các điểm đỡ của mặt phẳng để tính độ bền (mm).

l2: chiều rộng bên trong của cạnh khác kề với l1 (mm).

9.6  Cửa quan sát, các lỗ khoét khác, v.v..., và sự gia cường chúng

9.6.1  Cửa chui, cửa làm vệ sinh và cửa kiểm tra

1  Nồi hơi phải có các cửa để chui vào hoặc cửa để làm vệ sinh với kích thước đủ tại vị trí thích hợp sao cho dễ đến gần để kiểm tra và bảo dưỡng. Tuy nhiên do kết cấu hoặc do kích thước, yêu cầu làm cửa chui hoặc cửa làm vệ sinh là không thực tế thì việc bố trí hai cửa kiểm tra hoặc nhiều hơn ở các vị trí thích hợp để kiểm tra bên trong sẽ được coi là đủ.

2  Kết cấu của cửa chui hay cửa làm vệ sinh phải tuân theo những yêu cầu từ (1) đến (3) sau đây:

(1) Trục ngắn của cửa chui hình ôvan đặt trên tấm vỏ phải song song với phương dọc của trống (nồi hơi).

(2) Nắp cửa chui kiểu trong phải có đầu ống nối với khe hở không quá 1,5 mm toàn bộ xung quanh.

(3) Nắp cửa phải đủ bền và được kết cấu sao cho việc đóng mở lặp đi lặp lại không được gây tác hại cho sự an toàn. Trong trường hợp nắp được bắt bu lông thì nắp phải có kết cấu sao cho sự hư hỏng của bu lông không gây ra nguy hiểm.

3  Cửa để kiểm tra bầu góp phải được hoàn tất bằng máy sao cho nắp lỗ kiểm tra có thể lắp được một cách hữu hiệu.

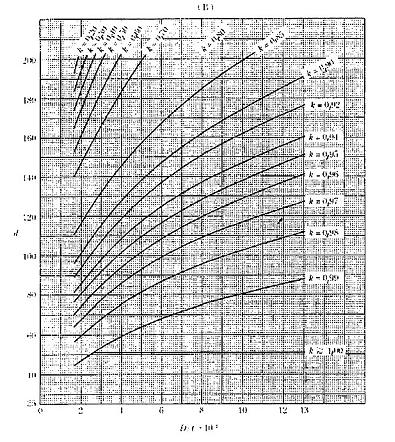

Chú thích:

d: Đường kính lớn nhất của lỗ khoét (mm) không yêu cầu phải gia cường, khi đó đường kính lớn của lỗ khoét hình ôvan là trị trung bình của trục dài và trục ngắn.

Do: Đường kính ngoài của vỏ (mm)

t: Độ dầy thực của tấm vỏ (mm)

Hình 3/9.7(a)  Đường kính lớn nhất của lỗ khoét trên vỏ được phép không phải gia cường (còn tiếp)

9.6.2  Gia cường các lỗ khoét

1  Khi trên vỏ có các cửa chui, các lỗ khoét cho các vòi phun v.v... thì các lỗ khoét này phải được gia cường. Tuy nhiên, có thể không cần gia cường khi chỉ có một lỗ khoét như các trường hợp sau:

(1) Đường kính lớn nhất của lỗ khoét (ở lỗ khoét có ren là đường kính chân ren) không quá 60 mm và cũng không lớn hơn 1/4 đường kính trong của vỏ.

(2) Những lỗ khoét trên tấm vỏ có đường kính lớn nhất không quá trị số cho trong Hình 3/9.7. Khi đó đường kính lỗ khoét không được gia cường không vượt quá 200 mm.

(3) Những lỗ khoét trên tấm đáy phù hợp với yêu cầu trong 9.5.3-2(3) khi không có yêu cầu gia cường do việc tăng chiều dày của các tấm đáy.

(4) Những lỗ khoét trên tấm đáy hoặc tấm nắp khi chiều dày của tấm đáy hoặc tấm nắp đã được tăng lên phù hợp với yêu cầu trong 9.6.3-3(2).

9.6.3  Phương pháp gia cường lỗ khoét

1  Ý nghĩa của các ký hiệu được dùng trong 9.6.3 như sau:

a: Diện tích vỏ hoặc tấm đáy có thể gia cường (mm2)

Ao: Diện tích quy định của tiết diện ngang của phần gia cường (mm2)

d1: Đường kính lỗ khoét trên tiết diện ngang nơi dự định gia cường (mm)

do: Đường kính lớn nhất của lỗ khoét được gia công trên mặt cắt dọc của tấm vỏ hoặc mặt cắt ngang của tấm đáy (mm)

Chú thích:

d: Đường kính lớn nhất của lỗ khoét (mm) không yêu cầu phải gia cường, khi đó đường kính lớn của lỗ khoét hình ôvan là trị số trung bình của trục dài và trục ngắn.

Do: Đường kính ngoài của vỏ (mm)

t: Độ dầy thực của tấm vỏ (mm)

Hình 3/9.7(b)  Đường kính lớn nhất của lỗ khoét trên vỏ được phép không phải gia cường (kết thúc)

h: Độ dầy của gờ được đo dọc theo trục lớn của lỗ khoét tính từ mặt ngoài của tấm đáy (mm)

tn: Chiều dày thực của họng (mm)

Tnr: Chiều dày quy định của họng (mm)

T: Chiều thực của tấm vỏ hoặc tấm đáy (mm)

To: Chiều dày quy định của tấm vỏ hoặc của tấm đáy trống (mm) được tính theo giả định hệ số độ bền mối nối bằng 1, trừ trường hợp khi các lỗ khoét và gia cường của nó hoàn toàn ở trong phần hình cầu của tấm đáy hình lòng đĩa, thì To là chiều dày quy định cho tấm đáy hình bán cầu có cùng bán kính với phần hình cầu của tấm đáy, hoặc khi lỗ khoét cùng với phần gia cường ở trong tấm đáy dạng nửa elip và toàn bộ nằm trong hình tròn trên tấm đáy với đường kính của đường tròn bằng 80% đường kính trong của vỏ thì To là chiều dày quy định của tấm đáy mặt bán cầu có bán kính đến 90% đường kính trong của vỏ.

2  Đối với lỗ khoét trên tấm vỏ và trên tấm đáy được tạo hình, phần gia cường phải sao cho diện tích mặt cắt ngang đi qua tâm lỗ khoét và trực giao với mặt lỗ khoét không nhỏ hơn trị số được tính theo công thức:

Ao = d0T0

3  Khi tấm đáy phẳng hoặc tấm nắp được quy định ở 9.5.5 có lỗ khoét thì chúng phải phù hợp với yêu cầu sau:

(1) Khi tấm đáy phẳng hoặc tấm nắp có lỗ khoét với đường kính không quá 0,5 lần đường kính đối với tấm tròn hoặc chiều dài nhỏ nhất (d được cho trong Hình 3/9.93/9.10) đối với tấm không tròn thì tấm đáy hoặc tấm nắp phải có tổng diện tích mặt cắt ngang của phần gia cường không nhỏ hơn trị số được tính theo công thức sau:

Ao = 0,5d0T0

(2) Khi tấm đáy phẳng hoặc tấm nắp có lỗ khoét với đường kính quá 0,5 đường kính đối với tấm tròn hoặc chiều dài nhỏ nhất (d được chỉ ra trong Hình 3/9.93/9.10) đối với tấm không tròn thì chiều dày của tấm đáy hoặc tấm nắp phải bằng 1,5 lần chiều dày quy định được chỉ ra trong điều 9.5.5 không kể đến lượng dư ăn mòn.

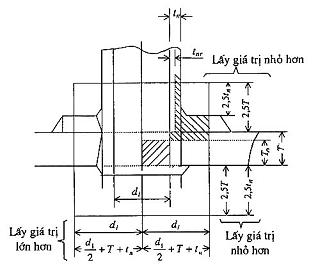

Chú thích:

Diện tích mặt cắt ngang quy định của phần gia cường

Diện tích mặt cắt ngang hiệu dụng của phần gia cường

Hình 3/9.8  Phạm vi có hiệu quả của phần gia cường

4  Việc gia cường phải được thực hiện trong phạm vi có hiệu quả. Phạm vi hiệu quả của việc gia cường được giới hạn bởi hai đường dọc theo thành và hai đường song song với trục của lỗ khoét trên mặt thẳng đứng tới thành chứa tâm lỗ khoét. Chiều dài của bốn đường như sau (xem Hình 3/9.8):

(1) Chiều dài của những đường dọc theo thành phải là khoảng cách tính từ tâm lỗ khoét về mỗi phía và bằng giá trị lớn nhất trong các giá trị sau:

(a) Đường kính của lỗ khoét được gia công trên mặt cắt ngang (mm)

(b) Bán kính của lỗ khoét được gia công trên mặt cắt ngang cộng với chiều dày của thành và chiều dày thành của họng (mm).

(2) Chiều dài của các đường song song với trục của lỗ khoét tính từ mặt của thành phải bằng trị số nhỏ hơn trong các giá trị sau (mm):

(a) 2,5 lần chiều dày của thành (mm)

(b) 2,5 lần chiều dày thành của họng cộng với chiều dày của bất kỳ chi tiết gia cường nào trừ phần kim loại hàn.

5  Bất kỳ phần nào dầy hơn chiều dày quy định của vỏ, tấm đáy hoặc họng nối được tính theo yêu cầu trong 9.5.2 và kim loại hàn đắp có thể được coi là phần gia cường, với điều kiện là nó nằm trong phạm vi hiệu quả của phần gia cường. Khi đó diện tích của vỏ hoặc tấm đáy có thể gia cường phải là trị số lớn nhất trong các diện tích được tính theo các công thức sau:

a = d1(T-T0)

a = 2(T-T0)(T+tn)

6  Khi ứng suất cho phép của vật liệu gia cường khác với ứng suất của vật liệu dùng làm vỏ, phải tiến hành hiệu chỉnh theo công thức sau:

Trong đó:

KR: Hệ số được nhân với diện tích gia cường và hệ số này không được vượt quá 1

fs: Ứng suất cho phép của vật liệu được sử dụng làm vỏ (N/mm2)

fR: Ứng suất cho phép của vật liệu phần gia cường (N/mm2)

7  Lỗ khoét ở tấm đáy có thể được gia cường bằng gờ. Trong trường hợp này chiều cao của gờ không nhỏ hơn trị số tính được từ công thức sau:

(1) Khi chiều dày của tấm không lớn hơn 38 mm

h = 3T0

(2) Khi chiều dày của tấm lớn hơn 38 mm

h = To+76

9.7  Ống

9.7.1  Lắp ống

1  Ống phải được lắp vào mặt sàng nhờ nong rộng hoặc phương pháp thích hợp khác và ống phải được đặt nhô ra không ít hơn 6 mm qua một cổ hay đai của mặt tựa song song, trừ trường hợp lắp ống bằng hàn. Khi đầu ống được cố định bằng hàn phải xem xét để tránh biến dạng của ống do chênh lệch về giãn nở nhiệt của ống đối với ống.

2  Khi các ống nước được liên kết với mặt sàng bằng cách làm loe miệng ống thì góc trong của miệng loe phải không nhỏ hơn 30o.

3  Lỗ ống phải được gia công sao cho ống được đặt khít trong đó. Khi ống hầu như trực giao với mặt sàng thì mặt tựa song song của các lỗ phải dầy không dưới 10 mm. Khi các đầu ống không trực giao với mặt sàng ống thì chiều dày của lỗ ống vuông góc với mặt sàng không được nhỏ hơn 10 mm đối với ống có đường kính ngoài không quá 60 mm và không được nhỏ hơn 13 mm đối với ống có đường kính ngoài lớn hơn 60 mm.

4  Ở nồi hơi đứng có các ống khói nằm ngang thì mỗi ống khói xen kẽ ở các hàng ống ngoài thẳng đứng phải là ống chằng.

9.7.2  Chiều dày tối thiểu của ống

Chiều dày của ống được dùng cho nồi hơi phải không được nhỏ hơn 2 mm đối với ống có đường kính ngoài nhỏ hơn 30 mm và không được nhỏ hơn 2,5 mm đối với ống có đường kính ngoài từ 30 mm trở lên.

9.7.3  Chiều dày của ống khói

Chiều dày của ống khói được tính theo công thức sau:

Tr = (Pd/70) + 2

Trong đó:

d: Đường kính ngoài của ống khói (mm).

9.7.4  Chiều dày của ống chịu áp suất bên trong

Chiều dày của ống (ống bay hơi, ống nước vách, ống tuần hoàn, ống của thiết bị quá nhiệt, ống của bình hâm tiết kiệm, ống bình hâm tiết kiệm khí xả....) chịu áp suất bên trong phải được tính theo công thức:

Trong đó:

d: đường kính ngoài của ống (mm).

9.8  Nối ghép các bộ phận

9.8.1  Nối bằng hàn

1  Kích thước và hình dạng của mép hàn được chuẩn bị phải sao cho mối hàn ngấu, không có khuyết tật. Mỗi mối hàn phải được thiết kế sao cho không phải chịu ứng suất uốn lớn quá. Khi kết cấu có ứng suất uốn tập trung ở chân mối hàn do biến dạng gây ra bởi uốn phải tránh hàn nối góc hoặc mối hàn giáp mép đơn.

2  Khi các tấm có chiều dày khác nhau được nối bằng mối hàn giáp mép thì tấm dầy hơn phải được vát mép để giảm dần chiều dày trong khoảng không nhỏ hơn bốn lần khoảng chênh lệch chiều dày giữa hai tấm sao cho 2 tấm có chiều dày bằng nhau ở chỗ được hàn. Trong trường hợp này, việc vát mép có thể được thực hiện ở một phía chỉ đối với những mối nối theo chu vi của vỏ còn đối với những mối nối dọc việc vát mép phải được thực hiện ở cả hai phía sao cho đường tâm của cả hai tấm có thể trùng khớp. Trong trường hợp việc giảm chiều dày được thực hiện ở một phía của mối nối dọc, khoảng cách giữa đường tâm của mối hàn và điểm xuất phát của đường vát không được nhỏ hơn chiều dày của tấm mỏng hơn.

3  Mối nối theo chu vi hoặc dọc tấm vỏ phải là mối hàn hai phía hoặc mối hàn một phía được Đăng kiểm chấp nhận.

9.8.2  Hình dạng mối nối và ghép

Các mẫu mối nối hàn và ghép phải như được quy định ở Hình 3/9.9 hoặc tương đương được Đăng kiểm chấp nhận.

9.8.3  Kết cấu các tấm nắp bắt bu lông

Kết cấu những tấm nắp phẳng không có giá đỡ được bắt bu lông vào vỏ được chỉ ra trong Hình 3/9.10 hoặc tương tự được Đăng kiểm chấp nhận.

9.9  Phụ tùng

9.9.1  Vật liệu phụ tùng

1  Vật liệu của các miệng ống, gờ hay thanh chằng được gắn trực tiếp vào trống nồi hơi (kể cả các bầu góp) phải là thép thích hợp với nhiệt độ làm việc.

2  Trừ những điều đã được chỉ rõ trong -1 vật liệu làm hộp van hay các phụ tùng được lắp trên nồi hơi và chịu áp suất phải thích hợp với nhiệt độ làm việc và phải là thép, trừ những trường hợp sau:

(1) Vật đúc bằng hợp kim đồng có thể được sử dụng khi nhiệt độ làm việc tối đa không quá 210oC.

(2) Vật đúc bằng gang xám có thể được sử dụng khi nhiệt độ làm việc tối đa không quá 220oC và áp suất thiết kế quy định không quá 1 MPa, trừ các van xả.

(3) Gang đúc đặc biệt được chế tạo bởi nhà sản xuất được chấp nhận có thể được sử dụng khi nhiệt độ làm việc tối đa không quá 350oC và áp suất thiết kế quy định không quá 2,5 MPa.

9.9.2  Kết cấu phụ tùng

1  Các phụ tùng như van, các bích nối, bulông, đai ốc, đệm... phải có kết cấu và kích thước phù hợp với các tiêu chuẩn được thừa nhận và chúng cũng phải phù hợp với những điều kiện phục vụ được ghi trong các tiêu chuẩn ấy.

2  Phải trang bị van đóng bằng tay cùng với thiết bị chỉ thị cho biết van đang đóng hay mở trừ van kiểu cần nhô dài.

3  Các phụ tùng phải được lắp vào trống nồi hơi bằng mặt bích hoặc hàn. Tuy thế khi chiều dày của tang lớn hơn 12 mm hoặc đế có ren được cố định trên tang, thì các phụ tùng có đường kính danh nghĩa từ 32 mm trở xuống có thể được lắp thẳng vào nồi hơi bằng ren.

4  Khi các phụ tùng của nồi hơi được bắt chặt bằng các vít cấy, thì lỗ của vít cấy không được xuyên hết chiều dày của vỏ và chiều sâu của ren không nhỏ hơn đường kính của vít cấy.

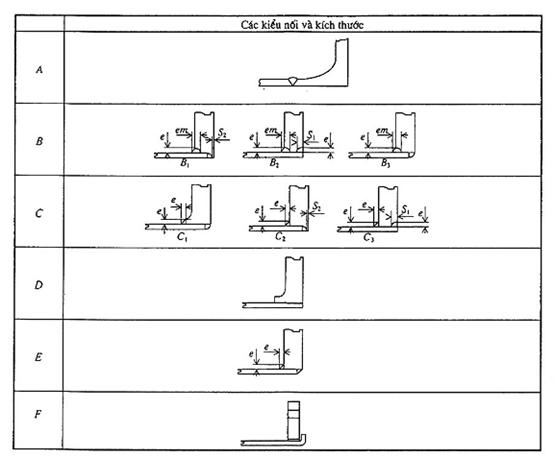

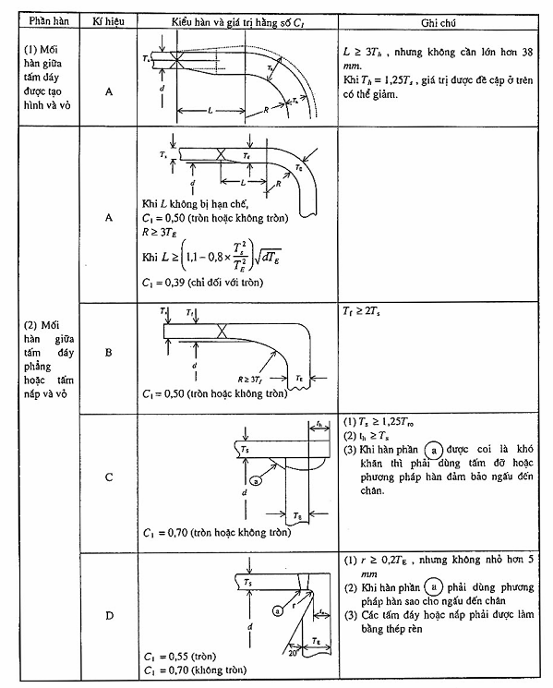

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp

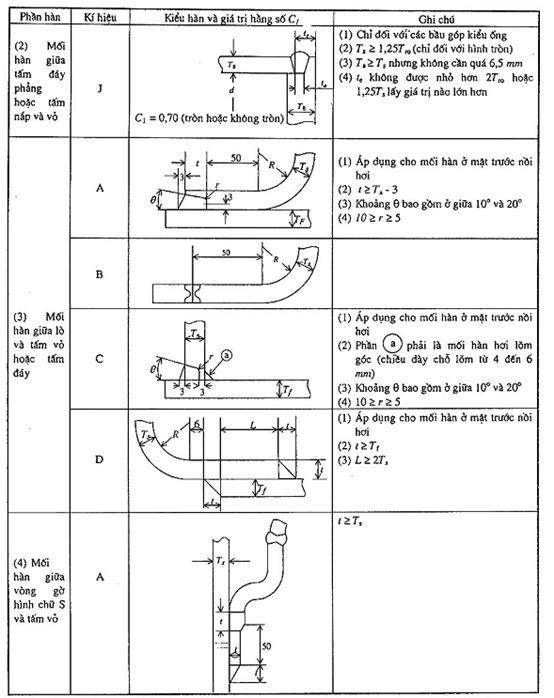

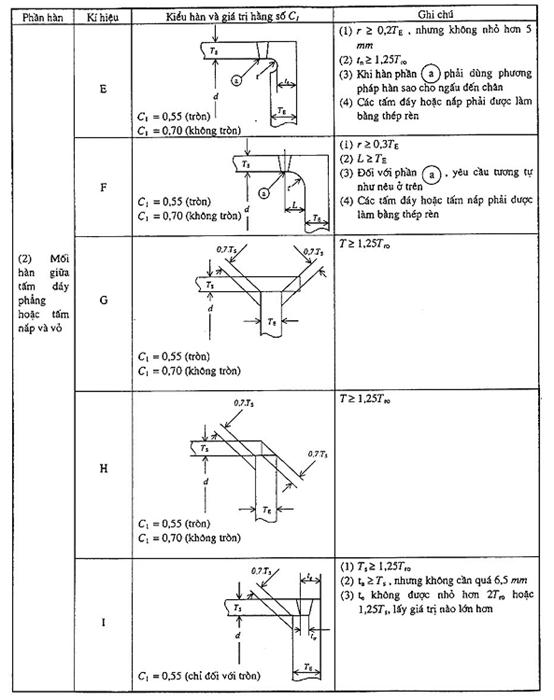

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp (tiếp theo)

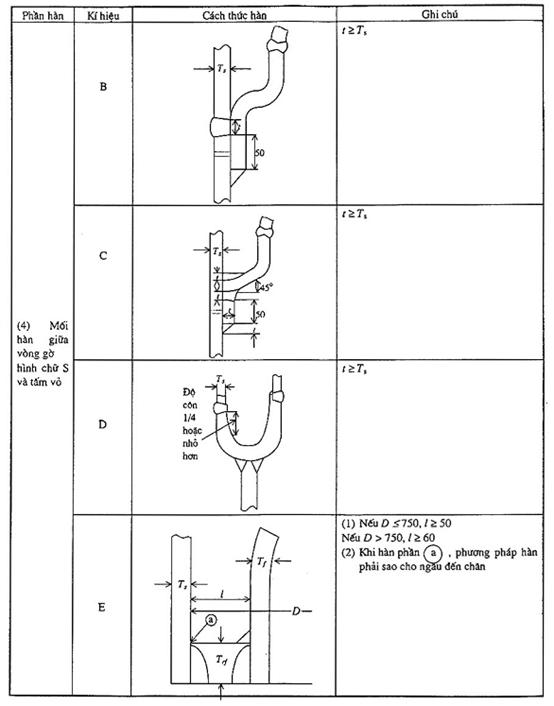

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp (tiếp theo)

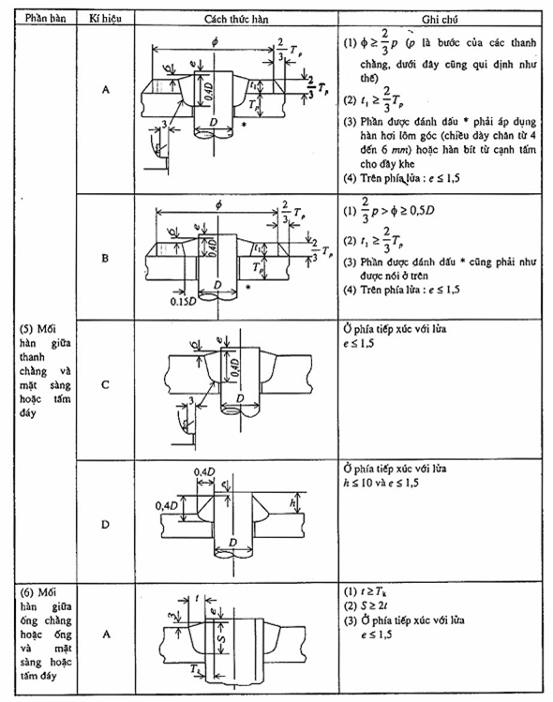

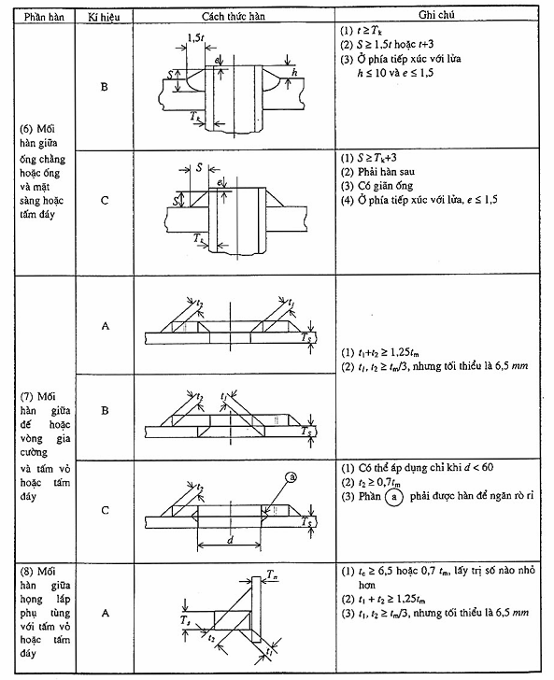

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp (tiếp theo)

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp (tiếp theo)

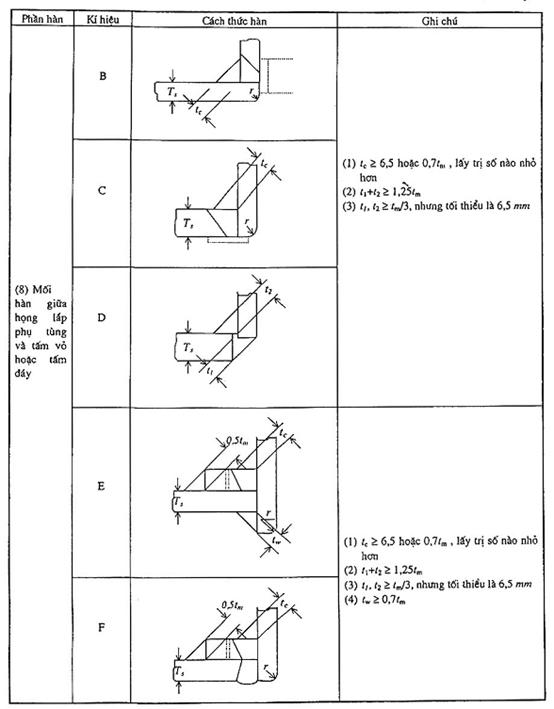

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp (tiếp theo)

Hình 3/9.9  Các ví dụ về mối hàn được chấp nhận cho từng trường hợp (kết thúc)

Chú thích:

(1) Hằng số C1 là trị số dùng cho công thức ở 9.5.5

(2) Kích thước các phần hàn là trị số nhỏ nhất

(3) Đơn vị của các trị số ở các hình đều là mm

(4) Kích thước của các kí hiệu đặc trưng ở các hình như sau (đơn vị: mm)

Ts: Chiều dày thực của tấm vỏ

Th: Chiều dày thực của tấm đáy được tạo hình

TE: Chiều dày thực của tấm đáy phẳng hoặc tấm nắp

Tro: Chiều dày quy định của vỏ không ghép nối

Tp: Chiều dày thực của mặt sàng hoặc tấm đáy phẳng (tấm đáy được tạo hình)

Trf: Chiều dày quy định của tấm vòng bệ lò

Tk: Chiều dày thực của ống hay ống chằng

Tn: Chiều dày thực của họng lắp phụ tùng

tm: Giá trị nhỏ của tấm được hàn nhưng lớn nhất là 20 mm

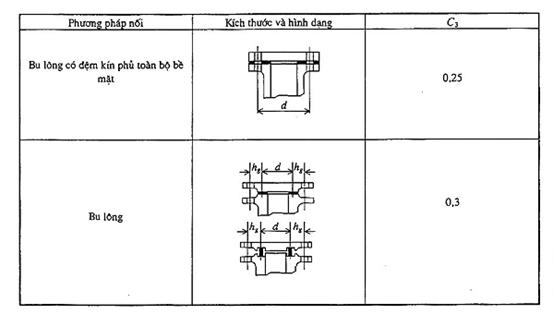

Hình 3/9.10  Các ví dụ về kiểu nối bu lông các nắp đậy và mặt sàng

9.9.3  Van an toàn và van xả áp

1  Mỗi nồi hơi phải có ít nhất hai van an toàn kiểu lò xo. Tuy thế chỉ một van an toàn cũng được chấp nhận cho các trường hợp sau:

(1) Nồi hơi có diện tích hấp nhiệt nhỏ hơn 10 m2.

(2) Nồi hơi có áp suất thiết kế quy định không quá 1 MPa, với điều kiện được trang bị thiết bị kiểm tra áp suất và thiết bị tự động cắt nhiên liệu khi áp suất vượt quá áp suất thiết kế quy định.

(3) Nồi hơi khí thải được lắp van xả áp được chỉ rõ trong -11.

2  Van an toàn có van dẫn hướng kiểu lò xo có thể được sử dụng thay cho van an toàn kiểu lò xo.

3  Đường kính đế van an toàn không được nhỏ hơn 25 mm, trừ những trường hợp được xét riêng.

4  Các van an toàn phải bắt đầu tự động xả hơi nước ở áp suất đã đạt theo yêu cầu trong -14 và phải có khả năng xả toàn bộ lượng hơi được sinh ra của nồi hơi trong điều kiện vận hành tối đa đã được thiết kế và áp suất nồi hơi không tăng quá từ 10% trở lên so với áp suất làm việc của nồi hơi.

5  Diện tích toàn bộ của các van an toàn, khi xét đến sự sinh hơi tối đa theo thiết kế của nồi hơi, không được nhỏ hơn diện tích quy định được tính trong từng trạng thái hơi nước và đối với mỗi kiểu van an toàn được quy định dưới đây. Tuy nhiên, van an toàn của nồi hơi có bộ quá nhiệt hơi phải phù hợp với những yêu cầu trong -7, -8-9. Ngoài ra, đối với bất kỳ nồi hơi nào có bộ tiết kiệm khí thải được thiết kế để gia nhiệt thêm trong sử dụng thì diện tích quy định của các van an toàn phải được tính theo sự sinh hơi tối đa của nồi hơi được cộng với sự sinh hơi của bộ tiết kiệm khí thải.

(1) Đối với hơi bão hòa

(a) Đối với van hành trình thấp (D/24 ≤ L <>D/15)

(b) Đối với van có độ nâng lớn (D/15 ≤ L <>D/7)

(c) Đối với van có độ nâng mở hết (D/7 ≤ L)

(d) Đối với van có đường kính của đế lớn hơn hoặc bằng 1,15 lần đường kính họng van:

Trong đó:

D: Đường kính mặt tựa của van an toàn (mm)

L: Hành trình của van an toàn (mm)

A: Diện tích yêu cầu của đế van an toàn (mm2)

A’: Diện tích lỗ thông của van an toàn (mm2)

W: Sản lượng sinh hơi thiết kế lớn nhất của nồi hơi (g/h)

P: Áp suất đạt cho van an toàn (MPa)

K1 = 4,8

K2 = 10,0

K3 = 20,0

K4 = 30,0

Tuy nhiên, nếu thử và kiểm tra do Đăng kiểm chỉ định như thủ lưu lượng hơi xả và do độ nâng của van được tiến hành cho từng mẫu đầu tiên trong điều kiện tương đương với loại thực, trong các giá trị K1, K2, K3, K4 có thể nâng tới giá trị được Đăng kiểm chấp thuận trên cơ sở các kết quả này.

(2) Đối với hơi quá nhiệt:

Trong đó:

As: Diện tích quy định của đế van an toàn (mm2)

A: Như đã được chỉ ra trong (1)

VH: Thể tích riêng của hơi bão hòa (mm3/g)

Vs: Thể tích riêng của hơi quá nhiệt (mm3/g)

6  Diện tích lối thông hơi của van an toàn phải bằng trị số dưới đây cho mỗi loại van an toàn.

(1) Diện tích tối thiểu lối thông hơi của van an toàn có hành trình thấp ở cửa vào hộp van không được nhỏ hơn 0,5 lần và ở cửa ra không được nhỏ hơn 1,1 lần diện tích quy định của mặt tựa van.

(2) Diện tích tối thiểu lối thông hơi của van an toàn có hành trình cao ở cửa vào hộp van không được nhỏ hơn 1,0 lần và ở cửa ra không được nhỏ hơn 2 lần diện tích quy định của mặt tựa van.

(3) Diện tích tối thiểu lối thông hơi của van nâng hết tại cửa vào không được nhỏ hơn 1,1 lần và ở cửa ra không nhỏ hơn 2 lần diện tích của lối thông hơi khi van được nâng lên 1/7 đường kính của mặt tựa van.

(4) Khi van mở, diện tích tối thiểu của lối thông hơi tại mặt tựa van không được nhỏ hơn 1,05 lần diện tích họng van. Ngoài ra diện tích tối thiểu của các lối thông hơi ở cửa vào van và họng không được nhỏ hơn 1,7 lần diện tích họng van và diện tích lối thông hơi tối thiểu ở cửa ra không được nhỏ hơn 2 lần diện tích tại mặt tựa van khi van mở.

7  Trong trường hợp nồi hơi có bộ quá nhiệt, thì phải có ít nhất một van an toàn lắp tại cửa ra của bộ quá nhiệt.

8  Khả năng xả của van an toàn lắp vào thiết bị quá nhiệt phải đảm bảo cho thiết bị quá nhiệt không bị hư hỏng khi nguồn cấp hơi chính bị đóng lại trong trường hợp sự cố trong khi nồi hơi đang hoạt động với tải ở công suất liên tục lớn nhất. Khi yêu cầu này không được đáp ứng đầy đủ, thì phải có phương tiện để tự động đóng hoặc điều khiển việc cấp nhiên liệu cho nồi hơi trong trường hợp sự cố để bảo vệ thiết bị quá nhiệt khỏi hư hại.

9  Khi không có các thiết bị xen giữa thiết bị quá nhiệt và nồi hơi, thì diện tích của các van an toàn cho thiết bị quá nhiệt có thể được gộp vào tổng diện tích của các van an toàn của nồi hơi. Tuy nhiên, tổng diện tích của các van an toàn lắp trên các phần sinh hơi của nồi hơi không được nhỏ hơn 0,75 lần diện tích quy định được tính theo công thức trong -5.

10  Các van an toàn phải được lắp riêng biệt trên cửa vào và cửa ra của bầu hâm độc lập hoặc bộ quá nhiệt độc lập, và tổng sản lượng xả không được nhỏ hơn lượng hơi đi qua lớn nhất. Tổng sản lượng xả của các van an toàn đặt trên đường ra của nó phải nhỏ hơn lượng hơi cần thiết để giữ cho nhiệt độ hơi của bầu hâm độc lập hoặc bộ quá nhiệt độc lập không cao hơn trị số thiết kế. Tuy nhiên, đối với bộ quá nhiệt độc lập được nối trực tiếp với nồi hơi được thiết kế có cùng áp suất thiết kế quy định như của nồi hơi thì có thể lắp ở cửa ra một van an toàn có khả năng xả một lượng hơi đủ để giữ cho nhiệt độ hơi của bộ quá nhiệt độc lập không cao hơn trị số thiết kế.

11  Đối với bộ tiết kiệm và bộ tiết kiệm khí thải (kể cả bộ phận hấp nhiệt của nồi hơi khí thải) được trang bị van xen giữa nồi hơi và bộ tiết kiệm hoặc bộ tiết kiệm khí thải phải lắp các van xả áp có khả năng xả một lượng hơi không ít hơn trị số tính toán từ năng lượng hấp thụ lớn nhất.

12  Kết cấu của van an toàn phải tuân theo các yêu cầu sau:

(1) Van an toàn phải có kết cấu sao cho lò xo và van phải được đặt trong hộp van và chúng không thể bị quá tải được đặt trước từ bên ngoài và trong trường hợp lò xo bị hỏng cũng không thể bị rơi ra khỏi hộp van.

(2) Van an toàn phải được lắp vào vỏ nồi hơi, bầu góp hoặc đầu ống ra của bộ quá nhiệt bằng mối nối bích hoặc mối nối hàn. Hộp van an toàn không được làm chung với các hộp van khác. Tuy nhiên van an toàn của bộ quá nhiệt có thể được lắp bằng bích vào các ống lắp van được hàn vào đầu ống ra.

(3) Van an toàn của nồi hơi phải có cơ cấu thuận tiện và tay van phải được bố trí sao cho có thể thao tác được từ chỗ dễ tiếp cận mà không bị nguy hiểm.

(4) Lỗ thoát nước được định cỡ chính xác phải được bố trí ở phần thấp nhất của hộp van an toàn ở phía xả. Ống thoát nước phải được dẫn tới nơi an toàn ở xa nồi hơi. Không được lắp bất cứ van hoặc vòi nào trên ống đó.

13  Ống hơi thải của van an toàn phải tuân theo các yêu cầu sau:

(1) Đường ống hơi thải của van an toàn phải được kết cấu sao cho lực cản thoát không gây trở ngại cho hoạt động của van. Đường kính trong của ống hơi thải không được nhỏ hơn đường kính cửa ra của van và phải được thiết kế ở áp suất bằng hoặc lớn hơn 1/4 áp suất đặt của van an toàn.

(2) Khi đường ống hơi thải được thiết kế chung cho hai hay nhiều van an toàn thì diện tích tiết diện ngang của ống không nhỏ hơn tổng diện tích lỗ thoát hơi của các van an toàn đó. Các ống hơi thải của van an toàn cho nồi hơi phải được tách biệt với các đường ống có thể bao gồm một số lượng lớn ống xả như các ống xả hơi nước ra khí quyển hay ống hơi nước thải của van an toàn của bộ tiết kiệm khí thải.

14  Sau khi lắp đặt trên tàu van an toàn hay van xả áp phải được đặt chế độ làm việc phù hợp với những yêu cầu từ (1) đến (5) sau đây:

(1) Van an toàn phải được đặt mức xả hơi tự động ở áp suất không lớn hơn 1,03 lần áp suất làm việc quy định của nồi hơi.

(2) Van an toàn của bộ quá nhiệt phải được đạt mức xả hơi tự động ở áp suất không lớn hơn trị số đạt được khi trừ áp suất đã đặt của van an toàn lắp trên trống nồi hơi một trị số bằng 0,035 MPa cộng với độ giảm áp suất hơi trong bộ quá nhiệt ở tải bình thường

Tuy nhiên khi áp suất này vượt quá 1,03 lần áp suất định mức của nồi hơi thì ít nhất một van an toàn phải được đạt mức xả hơi ở áp suất không quá 1,03 lần áp suất định mức và các van khác xả ở áp suất không quá 1,05 lần áp suất định mức.

(3) Áp suất xả của van an toàn ở cửa ra của bộ quá nhiệt phải được đặt ở mức thấp hơn áp suất ở cửa vào.

(4) Áp suất xả của van xả áp lắp trên bộ tiết kiệm hoặc bộ tiết kiệm khí thải được đặt ở áp suất không lớn hơn áp suất thiết kế tương ứng đã quy định.

(5) Van an toàn hoặc van xả áp phải hoạt động tốt khi xả ở áp suất đã được đạt theo những yêu cầu tương ứng từ (1) đến (4).

15  Khi lưu lượng xả tính toán của van an toàn không phù hợp với quy định ở -5 vì sự giảm áp suất làm việc quy định của nồi hơi, nó có thể được chấp nhận với điều kiện việc thử tích hơi đã được thực hiện thỏa mãn yêu cầu của Đăng kiểm và được xác nhận rằng áp suất trong trống nồi hơi không vượt quá 110% áp suất làm việc quy định.

9.9.4  Nối ống hơi nước

1  Van chặn phải được lắp trực tiếp trên trống nồi hơi ở mỗi đường hơi ra.

2  Khi hơi từ hai nồi hơi trở lên được dẫn tới một ống dẫn hơi nước chung, thì van chặn được trang bị ở mỗi cửa dẫn hơi ra như yêu cầu ở -1 phải là van chặn một chiều và một van chặn thêm vào giữa van chặn một chiều với điểm nối ống hơi.

3  Trên tầu có từ hai nồi hơi chính hoặc hai nồi hơi phụ thiết yếu trở lên thì đường ống hơi phải được dẫn sao cho việc cấp hơi nước liên tục cho các máy phụ dùng để quay trở tầu và đảm bảo an toàn ngay cả trong trường hợp hư hỏng có thể xảy ra ở một trong các nồi hơi này.

9.9.5  Hệ thống nước cấp

1  Phải có một van chặn lắp vào chỗ nối ống nước cấp và một van chặn một chiều ở điểm sát với van chặn đến mức có thể thực hiện được. Bộ điều chỉnh cung cấp nước được chấp thuận có thể được đặt giữa van chặn một chiều và van chặn.

2  Bất kể các yêu cầu ở -1, khi nồi hơi có bộ tiết kiệm được coi là một phần của nồi hơi, thì có thể đặt một van chặn nước cấp tại cửa vào của bộ tiết kiệm. Khi đó phải có van chặn một chiều đặt ở điểm sát với van chặn đến mức có thể thực hiện được.

3  Phần trống nồi hơi nơi nước cấp được dẫn vào phải có các ống bọc hoặc thiết bị thích hợp khác sao cho không có ứng suất nhiệt quá cao do tiếp xúc trực tiếp của nước cấp lạnh với tang. Yêu cầu này cũng áp dụng cho bộ giảm quá nhiệt nếu có trong trống nồi hơi, khi mà các ống hơi nước quá nhiệt xuyên qua trống. Ngoài ra việc xả nước cấp trong trống phải được phân bố sao cho nước không tiếp xúc trực tiếp vào bề mặt hấp nhiệt đang ở nhiệt độ cao của nồi hơi.

9.9.6  Hệ thống xả

1  Mỗi nồi hơi phải được trang bị một van xả lắp trực tiếp vào trống sao cho nước của nồi hơi có thể xả từ dãy của khoang chứa nước của nồi. Đường kính danh nghĩa của van không được nhỏ hơn 25 mm nhưng không cần quá 65 mm, trừ trường hợp nồi hơi có diện tích mặt hấp nhiệt bằng hoặc nhỏ hơn 10 m2 van xả có thể có đường kính danh nghĩa bằng 20 mm.

2  Khi đường ống xả tiếp xúc với ống khói thì chúng phải được bảo vệ bằng các vật liệu cách nhiệt và được bố trí sao cho việc kiểm tra chúng được dễ dàng.

3  Áp suất thiết kế cho ống xả không được nhỏ hơn 1,25 lần áp suất thiết kế của nồi hơi.

4  Van xả phải có kết cấu sao cho không bị lắng đọng cáu, cặn.

5  Khi đường ống xả của hai nồi hơi trở lên được ghép vào một đường xả chung thì phải có một van chặn một chiều trên mỗi đường ống của mỗi nồi hơi.

9.9.7  Hệ thống đốt nhiên liệu

1  Mỏ đốt dầu

(1) Mỏ đốt dầu phải được bố trí sao cho không thể tháo mỏ đốt ra trừ khi nguồn cấp dầu cho các mỏ đốt này đã khóa.

(2) Đối với nồi hơi đốt ở trên đỉnh, để tránh rung động bất thường, phải trang bị mối nối mềm có kiểu được Đăng kiểm duyệt ở chỗ nối giữa mỏ đốt dầu và ống cấp nhiên liệu.

2  Các quạt thông gió

Các nồi hơi phải có quạt thông gió có đủ sản lượng cho sản lượng hơi nước thiết kế lớn nhất của nồi hơi và đảm bảo sự đốt cháy ổn định trong phạm vi hoạt động của nồi. Phải có các phương tiện thay thế có thể bảo đảm chắc chắn cho hành hải bình thường và cấp nhiệt cho hàng có yêu cầu hâm liên tục trong trường hợp quạt thông gió hư hỏng.

9.9.8  Thiết bị chỉ báo mức nước

1  Mỗi nồi hơi phải có ít nhất hai thiết bị chỉ báo mức nước độc lập, một trong số đó phải là thước chỉ mức nước bằng thủy tinh và chiếc kia phải tuân theo một trong các yêu cầu sau:

(1) Thước chỉ báo mức nước bằng thủy tinh được đặt ở nơi mà mức nước dễ đọc nhất.

(2) Thiết bị chỉ báo mức nước từ xa, nhưng khi nồi hơi có áp suất thiết kế từ 1 MPa trở xuống có thể thay bằng thiết bị báo động mức nước cao và thấp.

2  Đối với nồi hơi tuần hoàn cưỡng bức hay nồi hơi dòng thẳng khi các yêu cầu trong -1 không thể áp dụng để chỉ báo mức nước thì phải trang bị thiết bị chỉ báo mức nước thích hợp và thiết bị an toàn cho mức nước thấp gồm hai bộ chỉ báo được thiết kế để ngăn sự quá nhiệt cho bất cứ phần nào của nồi hơi do thiếu nước cấp.

3  Trong trường hợp khi mà khoang nước trong nồi hơi đặt dọc theo chiều ngang của tầu hoặc sự chênh lệch mức nước quá nhiều có thể xảy ra thì các thiết bị chỉ báo mức nước được chỉ ra trong -1 phải được bố trí sao cho chỉ báo được mực nước ở cả hai đầu của khoang nước.

4  Phần thấp nhất có thể nhìn thấy của thước chỉ mức nước bằng thước thủy tinh không được nhỏ hơn 50 mm ở trên mức nước giới hạn thấp nhất. Phạm vi nhìn thấy được của thiết bị chỉ báo mức nước từ xa phải bao hàm tất cả các khoảng có liên quan tới việc kiểm tra mức nước trong nồi hơi.

5  Kết cấu của thiết bị chỉ báo mực nước phải tuân theo những yêu cầu sau:

(1) Cấu tạo của thước chỉ báo bằng thủy tinh phải là kiểu hộp tiết diện hình chữ nhật (kiểu tấm kép) theo các tiêu chuẩn đã được công nhận hoặc tương đương được Đăng kiểm chấp thuận.

(2) Khi thước đo mức nước được đặt ở bên ngoài nồi hơi thì phải có van chặn (hoặc vòi) lắp riêng trên đỉnh và đáy của thước và thêm vào đó phải có một thiết bị xả có hiệu quả.

(3) Khi thước đo nước hoặc ống thủy được nối bằng ống với với trống nồi hơi thì phải lắp một van chặn vào trống nồi hơi.

(4) Các van chặn (hay vòi) dùng cho thước đo nước và đường ống nối với trống nồi hơi phải có dạng không bị lắng cặn hoặc cáu bẩn khác từ nước của nồi hơi.

(5) Ống thủy và thước đo nước được bắt vào đó phải được đỡ chắc chắn sao cho có thể duy trì được vị trí đúng của nó. Đường kính trong của ống thủy phải không được nhỏ hơn 45 mm và ở đáy phải có lỗ xả có kích thước đủ lớn.

(6) Các ống nối với trống nồi hơi phải có đường kính danh nghĩa bằng hay lớn hơn 15 mm dùng cho thước đo nước và bằng hay lớn hơn 25 mm cho ống thủy.

(7) Khi ống nối từ ống thủy tới nồi hơi xuyên qua ống thông hơi thì toàn bộ đoạn qua ống thông hơi phải được bọc kín và phải bố trí các lỗ không khí không nhỏ hơn 50 mm quanh các ống.

9.9.9  Các thiết bị đo áp suất và nhiệt độ

1  Mỗi nồi hơi phải có một bộ thiết bị đo áp suất trên trống nồi hơi và một bộ ở cửa ra của bộ quá nhiệt, và các đồng hồ áp suất phải được bố trí tại các trạm điều khiển.

2  Đồng hồ đo áp suất phải có thang chia tới 1,5 lần hay cao hơn áp suất của van an toàn.

Áp suất làm việc quy định đối với trống nồi hơi hoặc áp suất chuẩn đối với bộ quá nhiệt phải được đánh dấu riêng trên thang chia của đồng hồ áp suất tương ứng.

3  Thiết bị đo và chỉ báo áp suất phải làm việc khi nồi hơi đang được vận hành.

4  Phải có các thiết bị đo nhiệt độ ở cửa hơi nước của bộ quá nhiệt hoặc bầu hâm.

9.9.10  Thiết bị an toàn và thiết bị báo động

1  Thiết bị cắt dầu đốt

Mỗi nồi hơi phải có thiết bị an toàn có khả năng tự động cắt nguồn cấp nhiên liệu cho toàn bộ vòi phun trong các trường hợp sau:

Các tín hiệu báo động chỉ báo sự hoạt động của thiết bị an toàn phải phù hợp với 18.2.6-2.

(1) Khi đánh lửa tự động không thành

(2) Khi mất lửa (trong trường hợp này việc cấp dầu phải được cắt trong vòng 4 giây sau khi mất lửa)

(3) Khi mức nước hạ xuống

(4) Khi việc cung cấp không khí cho sự cháy bị ngừng

(5) Khi áp suất cấp nhiên liệu cho các vòi phun hạ xuống trong trường hợp phun nhiên liệu bằng áp suất, hoặc khi áp suất hơi nước đến các vòi phun hạ xuống trong trường hợp phun nhiên liệu bằng hơi nước.

(6) Khi Đăng kiểm cho là cần thiết.

2  Thiết bị báo động

(1) Mỗi nồi hơi phải có thiết bị báo động hoạt động khi mức nước trong trống nồi hơi hạ xuống

(2) Ngoài yêu cầu nói trên các nồi hơi chính phải có thiết bị báo động làm việc trong các trường hợp sau:

(a) Khi việc cấp không khí đốt bị giảm hoặc khi quạt thông gió dừng

(b) Khi áp suất nhiên liệu được cấp cho các vòi phun hạ xuống (trường hợp phun dầu bằng áp suất), hay khi áp suất hơi nước cho các vòi phun hạ xuống (trường hợp phun bằng hơi nước).

(c) Khi mức nước trong trống nồi hơi đạt tới mức cao

(d) Khi nhiệt độ hơi nước ở cửa ra của bộ quá nhiệt tăng lên (khi có bộ quá nhiệt).

(e) Khi nhiệt độ khí thải tại cửa ra của bộ hâm nóng không khí kiểu khí hay kiểu bộ tiết kiệm tăng lên

(3) Đối với các nồi hơi phụ cấp hơi nước cho các tua bin lai máy phát điện chính thì thiết bị báo động sẽ hoạt động khi mức nước trong trống nồi hơi đạt tới mức cao thì phải có thêm các thiết bị báo động nêu trong (1).

3  Thiết bị chỉ báo mức nước

Các bộ chỉ báo mức nước của các thiết bị được quy định trong -1(3) phải được tách riêng ra khỏi các thiết bị của hệ thống điều chỉnh nước cấp và thiết bị chỉ báo mức nước từ xa được quy định trong 9.9.8-1(2).

9.9.11  Kiểm tra nước nồi hơi

1  Mỗi nồi hơi phải có ống nối để lấy mẫu nước nồi hơi ở vị trí thuận lợi, nhưng van lấy mẫu không được nối với ống thủy của thiết bị chỉ mức nước.

2  Nồi hơi phải có các phương tiện như bộ phận tích nước hoặc thiết bị thích hợp khác để giám sát và kiểm tra chất lượng của nước cấp và nước nồi hơi.

9.9.12  Thiết bị tháo nước của bộ quá nhiệt và bầu hâm

Bộ quá nhiệt và bầu hâm phải có các hệ thống tháo nước có hiệu quả và các phương tiện phòng hư hỏng xảy ra do ứng suất nhiệt hoặc sự thay đổi nhiệt độ đột ngột.

9.10  Thử nghiệm

9.10.1  Thử tại xưởng

1  Thử mối hàn phải theo các yêu cầu trong Chương 11.

2  Nồi hơi phải được thử thủy lực ở áp suất bằng 1,5 lần áp suất thiết kế của nồi hơi và 2 lần áp suất thiết kế cho các phụ tùng.

9.10.2  Thử nghiệm sau khi lắp lên tầu

Đối với nồi hơi, việc thử “nổ” van an toàn và thử chức năng của các thiết bị an toàn và các thiết bị tín hiệu báo động phải được thực hiện sau khi đã được lắp đặt lên tàu.

9.11  Kết cấu, v.v..., của nồi hơi nhỏ

9.11.1  Quy định chung

Bất kể các yêu cầu trong các điều từ 9.2 đến 9.10, những yêu cầu trong 9.11 có thể được áp dụng cho nồi hơi có áp suất thiết kế không quá 0,35 MPa (sau đây được gọi là “nồi hơi nhỏ”).

9.11.2  Vật liệu, kết cấu, độ bền và phụ tùng của nồi hơi nhỏ

1  Vật liệu, kết cấu, độ bền và phụ tùng của nồi hơi nhỏ phải tuân theo những yêu cầu trong các tiêu chuẩn đã được công nhận.

2  Nồi hơi nhỏ phải có các van an toàn hoặc ống xả áp có đủ dung lượng.

3  Nồi hơi nhỏ phải có các thiết bị an toàn sau:

(1) Hệ thống làm sạch trước để đề phòng nổ khí lò.

(2) Hệ thống ngừng cấp dầu đốt hoạt động trong trường hợp mất lửa, hỏng bộ đánh lửa tự động hoặc quạt thông gió ngừng làm việc.

(3) Hệ thống ngừng cấp dầu đốt hoạt động khi áp suất vượt quá áp suất làm việc đã quy định.

(4) Hệ thống ngừng cấp dầu đốt để ngăn ngừa quá nhiệt trong trường hợp nước cạn.

9.11.3  Thử nghiệm

1  Thử ở xưởng

Các bộ phận chịu áp suất phải được thử thủy lực ở áp suất bằng 2 lần áp suất thiết kế hoặc 0,2 MPa lấy trị số nào lớn hơn.

2  Thử sau khi lắp lên tầu

Đối với nồi hơi nhỏ sau khi lắp lên tầu phải tiến hành thử chức năng của các thiết bị an toàn được quy định trong 9.11.2-3.

9.12  Kết cấu thiết bị hâm dầu

9.12.1  Quy định chung

Thiết bị hâm dầu được làm nóng bằng lửa hay khí cháy phải tuân theo những yêu cầu có liên quan trong các điều từ 9.1 đến 9.10 cũng như các yêu cầu trong 9.12 trong trường hợp này thuật ngữ “nồi hơi” được đọc là “thiết bị hâm dầu”).

9.12.2  Các thiết bị an toàn cho thiết bị hâm dầu bằng lửa

1  Phải trang bị bộ điều chỉnh nhiệt độ để kiểm tra nhiệt độ của dầu được hâm trong phạm vi đã định.

2  Van chính của két giãn nở phải được giữ ở trạng thái luôn mở và hệ thống đốt phải được khóa liên động để sao cho nó không khởi động được khi van chính còn đóng.

3  Phải có van an toàn hoặc ống xả áp có đủ dung lượng.

4  Ống xả từ van an toàn của ống xả áp được nêu trong -3 phải có đầu hở trong két dầu nóng và có đủ sản lượng.

5  Phải có các thiết bị an toàn sau:

(1) Hệ thống làm sạch trước để đề phòng nổ khí lò.

(2) Hệ thống ngừng cấp dầu đốt hoạt động trong các trường hợp sau:

(a) Khi nhiệt độ của dầu được làm nóng tăng lên bất thường.

(b) Khi tốc độ chảy của dầu nóng giảm xuống hoặc khi độ chênh áp suất giữa đầu vào và đầu ra của thiết bị hâm dầu nóng giảm.

(c) Khi mực dầu nóng trong két giãn nở hạ xuống khác thường.

9.12.3  Thiết bị an toàn cho thiết bị hâm dầu được làm nóng trực tiếp bằng khí thải của động cơ

1  Thiết bị an toàn phải tuân theo các yêu cầu trong 9.12.2-1, -3-4.

2  Van chính trong két giãn nở phải luôn ở trạng thái mở và phải có thiết bị khóa liên động để khí thải không được lẫn vào thiết bị hâm dầu khí van chính còn đóng.

3  Trên đường vào của thiết bị hâm dầu phải có thiết bị đóng ngắt khí thải và chúng phải được bố trí sao cho động cơ có thể vận hành được ngay cả khi việc cấp khí thải cho thiết bị hâm dầu bị ngắt.

4  Phải có các phương tiện để ngăn ngừa rò rỉ dầu từ thiết bị hâm dầu và nước dùng cho cứu hỏa hoặc mục đích khác chảy vào ống dẫn khí thải của máy.

5  Phải có van chặn ở cửa vào và cửa ra của thiết bị hâm dầu.

6  Phải có thiết bị báo động bằng tín hiệu âm thanh và ánh sáng để báo và truyền cho trạm điều khiển trong các trường hợp sau:

(1) Khi lửa tắt trong thiết bị hâm dầu.

(2) Khi nhiệt độ của dầu được hâm cao bất thường.

(3) Khi có sự rò rỉ dầu được hâm ở phía trong thiết bị hâm.

(4) Khi tốc độ chảy của dầu được hâm giảm hay khi độ chênh áp suất của dầu nóng ở cửa vào và cửa ra của thiết bị hâm dầu giảm.

(5) Khi mức chất lỏng trong két giãn nở giảm bất thường.

7  Phải có hệ thống dập lửa cố định và làm mát được Đăng kiểm chấp thuận.

9.12.4  Hệ thống dầu nóng

Hệ thống dầu nóng của thiết bị hâm dầu phải thỏa mãn các yêu cầu ở 13.11.

9.13  Thiết bị đốt chất thải

9.13.1  Quy định chung

1  Bất kể các yêu cầu trong các điều từ 9.2 đến 9.12, các thiết bị đốt chất thải phải tuân theo những yêu cầu trong 9.13. Tuy nhiên, những yêu cầu trong 9.13 không áp dụng cho những thiết bị đốt chất thải có công suất nhỏ hơn 34,5 kW.

2  Bất kể các yêu cầu trong -1, các thiết bị đốt dầu thải và chất thải không phải do quá trình vận hành bình thường của tầu sinh ra phải được Đăng kiểm xem xét riêng.

9.13.2  Các bản vẽ và tài liệu trình duyệt

1  Mặc dù có các yêu cầu trong 9.13 các bản vẽ và tài liệu trình duyệt bao gồm:

(1) Các bản vẽ

(a) Bố trí chung của thiết bị đốt chất thải

(b) Bố trí các phụ tùng của thiết bị đốt chất thải

(c) Các bản vẽ khác mà Đăng kiểm cho là cần thiết.

(2) Tài liệu:

(a) Các đặc tính kĩ thuật

(b) Các tài liệu chỉ dẫn các thiết bị an toàn

(c) Các tài liệu hướng dẫn vận hành các thiết bị đốt chất thải

(d) Các tài liệu khác mà Đăng kiểm cho là cần thiết

9.13.3  Kết cấu và phụ tùng

1  Kết cấu và phụ tùng của các thiết bị đốt chất thải phải tuân theo các yêu cầu trong các điều từ (1) tới (9) dưới đây:

(1) Các phần chính của buồng đốt phải được chế tạo bằng các vật liệu có hiệu quả.

(2) Buồng đốt phải có kết cấu sao cho bảo đảm rằng khí cháy có hại và nước thải không bị rò rỉ.

(3) Ống khói của buồng đốt phải:

(a) Không được nối với đường ống khí thải của động cơ Đi-ê-den hay tua bin khí.

(b) Phải được dẫn tới những vị trí sao cho khí cháy không bay vào trong tầu, và

(c) Nếu chúng được nối với ống khói của nồi hơi, thì các thiết bị hâm dầu hoặc các thiết bị đốt chất thải khác phải được Đăng kiểm xem xét riêng.

(4) Phải có các khí cụ đo nhiệt độ của khí cháy.

(5) Cửa của thiết bị đốt chất thải phải được bố trí sao cho tránh được sự cháy ngược từ buồng đốt.

(6) Phải có thiết bị ngăn ngừa sự quá áp của áo nước (nếu có) của thiết bị đốt chất thải.

(7) Hệ thống ống dầu thải phải tuân theo các yêu cầu tương ứng trong 13.9.

(8) Hệ thống đốt phải:

(a) Được bố trí sao cho buồng đốt được làm sạch bằng không khí trước khi đốt;

(b) Nếu việc đánh lửa tự động được dùng thì phải bố trí sao cho van nhiên liệu đặt trước tia lửa điện;

(c) Nếu có hệ thống cấp nhiên liệu tự động thì phải có khả năng kiểm soát được lượng dầu cấp;

(d) Nếu có thiết bị kiểm soát việc đốt tự động thì phải tuân theo các yêu cầu trong 18.4.2-2(1), (2) và (3).

(9) Việc bố trí các thiết bị đóng từ xa cho các thiết bị đốt chất thải phải tuân theo các yêu cầu trong 1.3.4-3.

9.13.4  Các thiết bị an toàn và báo động

1  Thiết bị đốt chất thải được trang bị các hệ thống tự động cấp dầu đốt hay dầu thải phải có thiết bị an toàn để tự động ngưng cấp nhiên liệu hoặc dầu thải cho buồng đốt trong các trường hợp (1) và (2) dưới đây:

(1) Khi vượt quá nhiệt độ làm việc lớn nhất của lò;

(2) Khi mất lửa;

2  Thiết bị đốt chất thải phải có thiết bị báo động để hoạt động trong các trường hợp sau:

(1) Khi vượt quá nhiệt độ làm việc quy định của lò;

(2) Khi mất lửa;

(3) Khi mất nguồn cấp năng lượng cho thiết bị báo động;

(4) Khi hệ thống làm mát (nếu có) ngừng làm việc;

(5) Khi áp suất cấp dầu thải cho buồng đốt hạ xuống trong trường hợp phun dầu bằng áp suất;

(6) Khi áp suất cấp dầu đốt cho buồng đốt hạ xuống trong trường hợp phun dầu bằng áp suất;

(7) Khi hệ thống cấp không khí cho sự cháy (nếu có) ngừng hoạt động.

9.13.5  Thử nghiệm

Phải tiến hành thử hoạt động các thiết bị an toàn và báo động được quy định trong 9.13.4 và thử đốt cháy.



CHƯƠNG 10  BÌNH CHỊU ÁP LỰC

10.1  Quy định chung

10.1.1  Phạm vi áp dụng

1  Các yêu cầu trong Chương này áp dụng cho các bình chứa khí hay chất lỏng chịu áp suất vượt quá áp suất khí quyển kể cả các thiết bị trao đổi nhiệt nhưng không tiếp xúc với lửa, khí cháy hay khí nóng.

2  Các thiết bị trao đổi nhiệt v.v... có áp suất bên trong nhỏ hơn áp suất khí quyển thì cũng phải áp dụng những yêu cầu thích hợp trong Chương này (khi đó, áp suất có giá trị âm đo được của bình thì phải được thay bằng áp suất dương có cùng trị số).

10.1.2  Áp suất thiết kế

1  Áp suất thiết kế được dùng cho tính toán độ bền của từng chi tiết kết cấu của bình chịu áp lực không được nhỏ hơn trị số lớn nhất trong các trị số sau:

(1) Áp suất làm việc đã được duyệt nêu ở 1.2.39, Phần 1-A của Quy phạm này.

(2) Áp suất làm việc lớn nhất ở nhiệt độ lớn nhất (nhiệt độ làm việc lớn nhất) được nhà chế tạo quy định.

(3) Trong trường hợp bình chịu áp lực được dùng để chứa khí hóa lỏng và được duy trì trong trạng thái áp suất ở nhiệt độ khí quyển hay gần nhiệt độ khí quyển, thì lấy theo áp suất sau đây, lấy giá trị nào lớn nhất:

(a) Áp suất hơi của khí ở 45oC

(b) Áp suất làm việc lớn nhất

(c) 0,7 MPa.

10.1.3  Phân loại bình chịu áp lực

1  Các bình chịu áp lực được phân thành 3 nhóm tùy theo chiều dầy tấm vỏ và điều kiện làm việc của chúng.

(1) Các bình chịu áp lực nhóm I (PV-1)

Các bình chịu áp lực phù hợp với một trong những mục sau:

(a) Tấm vỏ dầy hơn 38 mm (xem chú thích 1)

(b) Áp suất thiết kế lớn hơn 4MPa (xem chú thích 1)

(c) Nhiệt độ làm việc lớn nhất cao hơn 350oC

(d) Thiết bị sinh hơi có áp suất thiết kế cao hơn 0,35 MPa

(e) Bình chứa khí để cháy áp suất cao có áp suất hơi không nhỏ hơn 0,2 MPa ở 38o C (xem chú thích 2)

Chú thích:

(1) Bình chịu áp lực có tấm vỏ dầy hơn 38 mm hoặc áp suất thiết kế cao hơn 4 MPa nhưng chỉ chịu áp suất thủy tĩnh của dầu hay nước ở nhiệt độ khí quyển thì được phân là loại “PV-2”.

(2) Những yêu cầu đối với “PV-2” áp dụng cho các vật liệu, kết cấu và hàn khi bình chịu áp lực có dung tích không quá 500 lít.

(2) Bình chịu áp lực nhóm II (PV-2)

Bình chịu áp lực phù hợp với một trong những mục sau:

(a) Tấm vỏ dầy hơn 16mm

(b) Áp suất thiết kế lớn hơn 1 MPa

(c) Nhiệt độ làm việc tối đa lớn hơn 150oC

(d) Thiết bị sinh hơi với áp suất thiết kế không quá 0,35 MPa

(3) Bình chịu áp lực nhóm III (PV-3)

Các bình chịu áp lực không nằm trong các nhóm III.

2  Loại bình chịu áp lực chứa chất nguy hiểm không quy định ở -1 sẽ được quy định trong từng trường hợp phù hợp với tính chất của chất đó, sự làm việc và điều kiện làm việc v.v...

10.1.4  Bản vẽ và tài liệu trình duyệt

1  Nói chung các bản vẽ và tài liệu cần phải trình duyệt như dưới đây. Tuy nhiên đối với các bình chịu áp lực thuộc nhóm III không phải trình nếu Đăng kiểm không có yêu cầu riêng.

(1) Các bản vẽ (có chỉ rõ loại và kích thước vật liệu)

(a) Bố trí chung

(b) Các chi tiết về vỏ

(c) Bố trí các thiết bị xả áp

(d) Các chi tiết vòng đệm cho các phụ tùng và các họng để lắp phụ tùng

(e) Các bản vẽ khác mà Đăng kiểm thấy cần thiết

(2) Tài liệu

(a) Thuyết minh các đặc điểm chính

(b) Đặc điểm kĩ thuật hàn (quy trình hàn, chất liệu hàn và điều kiện hàn)

(c) Các tài liệu khác mà Đăng kiểm thấy cần thiết.

10.2  Vật liệu và hàn

10.2.1  Vật liệu

1  Vật liệu dùng làm các chi tiết chịu áp suất của bình chịu áp lực phải thích hợp với điều kiện làm việc của chúng và tuân theo những yêu cầu trong các mục từ (1) đến (3) dưới đây. Tuy vậy những vật liệu đặc biệt được dự định dùng phải trình đầy đủ các thông tin có liên quan với việc thiết kế và cách sử dụng của loại vật liệu đó cho Đăng kiểm để xét duyệt.

(1) Bình chịu áp lực nhóm I (PV-1)

Mọi vật liệu phải tuân theo các yêu cầu ở Chương 3 đến Chương 7, Phần 7-A của Quy phạm này và phải được thử nghiệm theo các quy định ở Chương 1 tới Chương 2 của Phần 7-A.

(2) Bình chịu áp lực nhóm II (PV-2)

Giống như nhóm I. Tuy nhiên, nếu bình chịu áp lực nằm trong một trong những hạng mục sau, thì vật liệu có thể áp dụng theo những yêu cầu ở (3)

(a) Áp suất thiết kế dưới 0,7 MPa

(b) Áp suất thiết kế không quá 2 MPa, nhiệt độ làm việc tối đa không quá 150oC và dung tích không quá 500 lít.

(3) Bình chịu áp lực nhóm III (PV- 3)

Sử dụng các vật liệu thỏa mãn các quy định trong các tiêu chuẩn đã được công nhận.

2  Bất kể các yêu cầu trong -1(1) và -1(2), vật liệu của các phụ tùng được lắp vào các bình chịu áp lực thuộc nhóm I, II như van, các họng để lắp phụ tùng v.v... có thể lấy theo các quy định ở -1(3) khi được Đăng kiểm đồng ý với sự xem xét tới kích thước và điều kiện làm việc.

10.2.2  Giới hạn sử dụng gang

1  Không được dùng gang xám làm vỏ các bình chịu áp lực sau:

(1) Nhiệt độ làm việc tối đa cao hơn 220oC hoặc áp suất thiết kế lớn hơn 1 MPa;

(2) Chứa hoặc giữ các chất dễ cháy hoặc độc.

2  Các loại gang đúc đặc biệt như gang graphít cầu có thể được dùng làm bình chịu áp lực với nhiệt độ làm việc tối đa không quá 350 oC và áp suất thiết kế không quá 1,8 MPa khi được sự đồng ý của Đăng kiểm.

10.2.3  Giới hạn sử dụng các vật liệu dùng làm phụ tùng

Giới hạn sử dụng các vật liệu dùng làm phụ tùng phải tuân theo các quy định ở 9.9.1. Đối với các phụ tùng của bình chịu áp lực dùng để chứa hoặc giữ các chất dễ cháy, độc thì không được dùng gang nếu không được sự chấp thuận của Đăng kiểm.

10.2.4  Xử lí nhiệt các tấm thép

Khi tiến hành xử lí nhiệt như tạo hình nóng hay khử ứng suất trên thép tấm trong quá trình chế tạo bình chịu áp lực nhà chế tạo phải thông báo ý định cùng với đơn đặt hàng vật liệu.

Trong trường hợp này, những điều mà nhà sản xuất cần biết về thép tấm được nêu ở 3.3.4, Phần 7-A của Quy phạm này.

10.2.5  Xử lí nhiệt cho vật liệu định hình nguội

Phải tiến hành biện pháp thích hợp như xử lí nhiệt khi định hình nguội được coi là có hại cho vật liệu làm bình chịu áp lực khi bình được sử dụng trong môi trường có thể xảy ra ứng suất do ăn mòn, nứt.

10.2.6  Thử không phá hủy đối với thép đúc và gang

1  Thép đúc và gang được dùng làm vỏ bình chịu áp lực nhóm I chịu áp suất bên trong phải được thử bằng chụp X quang hay thử bằng siêu âm cũng như thử bằng hạt từ tính hoặc thử bằng thấm màu để khẳng định rằng chúng không có khuyết tật có hại.

2  Thép đúc và gang được dùng làm vỏ bình chịu áp lực nhóm II chịu áp suất bên trong phải được thử không phá hủy thỏa đáng để khẳng định rằng chúng không có khuyết tật có hại.

10.2.7  Hàn

Trình độ thợ hàn bình chịu áp lực phải phù hợp với những yêu cầu trong Chương 11.

10.3  Yêu cầu về thiết kế

10.3.1  Kí hiệu

Nếu không có chỉ dẫn đặc biệt nào khác các kí hiệu được dùng trong Chương này như sau:

f: Ứng suất cho phép (N/mm2) phù hợp với các yêu cầu trong 10.4.1-1,-2 hoặc 12.2.1;

a: Lượng dư ăn mòn (mm) phù hợp với yêu cầu trong 10.4.3;

T: Chiều dầy quy định (mm) được tính toán theo áp suất thiết kế. Áp suất cho phép là áp suất có được khi thay chiều dầy quy định bằng chiều dầy thực trong công thức;

P: Áp suất thiết kế (MPa);

j: Giá trị nhỏ nhất của hệ số độ bền mối nối được quy định ở 10.4.2;

R: Bán kính trong của vỏ (mm);

R20: Giới hạn bền kéo danh nghĩa của vật liệu đang xét ở nhiệt độ trong phòng (N/mm2);

E20: Giới hạn chảy danh nghĩa nhỏ nhất (hoặc giới hạn giãn dài qui ước của vật liệu đang xét ở nhiệt độ trong phòng N/mm2).

10.3.2  Tải trọng thiết kế

1  Trong thiết kế bình chịu áp lực các tải trọng sau được đưa vào tính toán, khi cần thiết được cộng thêm áp suất bên trong.

(1) Cột áp tĩnh của chất lỏng trong bình

(2) Áp suất ngoài

(3) Tải trọng động gây ra do chuyển động của tầu

(4) Ứng suất nhiệt

(5) Tải trọng từ các phụ tùng

(6) Tải trọng do các phản lực từ các kết cấu đỡ

(7) Tải trọng áp suất thử thủy lực

(8) Các tải trọng khác hay ngoại lực tác động lên bình chịu áp lực.

2  Nếu thấy cần thiết phải tiến hành phân tích mỏi và phân tích sự lan truyền nứt với sự xét đến tải trọng ở -1.

10.3.3  Bình chịu áp lực dạng không thông thường

Khi việc thiết kế theo các yêu cầu trong 10.510.6 là không hợp lí do phần chịu áp suất có hình dạng không thông thường thì Đăng kiểm có thể chấp nhận việc đo sự biến dạng dưới tác động của tải trọng thích hợp và Đăng kiểm sẽ xem xét kết quả đo được để coi như chúng thỏa mãn các yêu cầu trong 10.510.6.

10.3.4  Những lưu ý đối với thiết kế

1  Bình chịu áp lực làm việc ở nhiệt độ thấp phải có đủ độ vững chắc để chịu được nhiệt độ làm việc thấp nhất theo yêu cầu.

2  Bình chịu áp lực được dùng trong môi trường ăn mòn mạnh phải có các biện pháp kiểm tra ăn mòn có hiệu quả.

3  Các thiết bị trao đổi nhiệt phải có cơ cấu làm kín có hiệu quả tại chỗ nối các ống với mặt sàng và mặt sàng với vỏ sao cho tránh được sự trộn lẫn của hai loại chất lỏng trao đổi nhiệt.

10.3.5  Các lưu ý đối với sự lắp đặt

1  Bình chịu áp lực phải được lắp đặt sao cho có thể giảm tối đa các tác động do chuyển động của tầu, chấn động từ các hệ thống máy, các ngoại lực do ống dẫn và các giá đỡ cũng như sự dãn nở vì nhiệt do sự khác biệt về nhiệt độ.

2  Bình chịu áp lực và các phụ tùng của nó phải được bố trí tại các vị trí thuận tiện cho vận hành, sửa chữa và kiểm tra.

10.4  Ứng suất cho phép, hệ số độ bền mối nối và lượng dư ăn mòn

10.4.1  Ứng suất cho phép

1  Ứng suất cho phép của các vật liệu được dùng ở điều kiện nhiệt độ trong phòng phải được xác định theo các quy định sau:

(1) Ứng suất cho phép (f) của thép các bon (kể cả thép các bon măng gan) và thép hợp kim thấp không kể thép đúc không được lấy lớn hơn giá trị nhỏ nhất trong các trị số tính được từ các công thức sau. Đối với bình chịu áp lực dùng cho khí hóa lỏng, giá trị của mẫu số cho f1 phải bằng 3 và cho f2 phải bằng 2.

;

Bảng 3/10.1  Hệ số để nhân với ứng suất cho phép của thép đúc

Dạng thử

Hệ số

Khi không tiến hành thử bằng chụp X quang hay bất kì một sự thử nghiệm theo lựa chọn nào khác

0,7

Khi tiến hành thử bằng chụp Xquang ngẫu nhiên hoặc thử nghiệm theo lựa chọn

0,8

Khi các thử nghiệm trên được thực hiện trên toàn bộ các bộ phận

0,9

(2) Ứng suất cho phép của ống thép hàn bằng phương pháp điện trở, trừ khi chúng được dùng làm vỏ bình chịu áp lực phải lấy theo các giá trị được nêu ở (1) nếu các ống này phải được thử siêu âm hay bất kì một phương pháp phát hiện khuyết tật tương tự nào khác được Đăng kiểm chấp nhận cho toàn bộ chiều dài mối hàn, và trong các trường hợp khác phải lấy bằng 85% giá trị được nêu ở (1).

(3) Ứng suất cho phép của thép đúc phải lấy bằng giá trị có được từ (1) nhân với hệ số được cho trong Bảng 3/10.1.

(4) Ứng suất cho phép của gang phải được lấy bằng 1/8 ứng suất kéo tối thiểu danh nghĩa. Tuy thế ứng suất cho phép của gang loại đặc biệt được Đăng kiểm đồng ý có thể lấy tới 1/6 ứng suất kéo tối thiểu danh nghĩa.

(5) Ứng suất cho phép của thép ôstenit phải được lấy bằng trị nhỏ nhất trong các số f1,f2 dưới đây:

;

(6) Ứng suất cho phép của hợp kim nhôm phải được lấy bằng trị nhỏ nhất trong các trị f1,f2 dưới đây:

;

2  Đối với ứng suất cho phép của vật liệu dùng làm bình chịu áp lực làm việc ở nhiệt độ cao phải áp dụng các yêu cầu trong 9.4.1 hoặc giá trị được Đăng kiểm coi là thích hợp.

3  Ứng suất kéo cho phép phải phù hợp với các yêu cầu trong -1-2. Tuy vậy ứng suất kéo cho phép của bu lông phải tuân theo những yêu cầu sau:

(1) Khi bu lông được sử dụng ở nhiệt độ trong phòng, trị số ứng suất kéo cho phép được lấy theo (a) hoặc (b) dưới đây, lấy trị số nào nhỏ hơn. Tuy nhiên đối với các bu lông phù hợp với các tiêu chuẩn đã được công nhận thì trị số ứng suất kéo cho phép có thể bằng 1/3 tải trọng thử được định ra ở đó.

(a)

(b)

(2) Trong trường hợp bu lông được dùng ở nhiệt độ cao thì trị số ứng suất kéo cho phép sẽ được Đăng kiểm xem xét trong từng trường hợp.

4  Ứng suất uốn cho phép phải phù hợp với các yêu cầu sau:

(1) Khi vật liệu được sử dụng ở nhiệt độ trong phòng thì phải phù hợp với yêu cầu ở -1. Tuy nhiên, đối với thép đúc hoặc gang trị số này được lấy bằng 1,2 lần giá trị trên.

(2) Khi vật liệu được sử dụng ở nhiệt độ cao giá trị ứng suất sẽ được Đăng kiểm xem xét trong từng trường hợp.

5  Ứng suất cắt cho phép đối với ứng suất cắt chính trung bình ở tiết diện chịu tải trọng cắt phải được lấy bằng 80% ứng suất kéo cho phép.

6  Ứng suất nén cho phép ở vỏ hình trụ của bình chịu áp lực ở nhiệt độ trong phòng chịu tải trọng gây ra ứng suất nén theo phương dọc trục được lấy theo (1) hoặc (2) sau đây, lấy giá trị nào nhỏ hơn.

(1) Trị số được nêu ở -1

(2) Ứng suất uốn dọc cho phép theo công thức sau:

Trong đó:

sz - Ứng suất uốn dọc cho phép (N/mm2)

E - Mô đun đàn hồi dọc ở nhiệt độ trong phòng (N/mm2)

To - Chiều dầy thực của tấm vỏ không kể đến lượng ăn mòn cho phép của tấm vỏ thực (mm)

Dm - Đường kính trung bình của vỏ (mm)

7  Khi thực hiện tính toán một cách chi tiết các ứng suất cho phép cho các loại ứng suất khác của thép các bon hoặc thép các bon măng gan được dùng làm vỏ bình chịu áp lực được chế tạo bởi máy quay thì được lấy như sau:

Pmf

Pl ≤ 1,5f

Pb ≤ 1,5f

Pl + Pb ≤ 1,5f

Pm + Pb ≤ 1,5f

Pl + Pb + Q ≤ 3f

Trong đó:

Pm - Ứng suất màng chung chính tương đương (N/mm2)

Pl - Ứng suất màng cục bộ chính tương đương (N/mm2)

Pb - Ứng suất uốn chính tương đương (N/mm2)

Q - Ứng suất phụ tương đương (N/mm2).

Bảng 3/10.2  Hệ số độ bền mối nối hàn

Kiểu thử X quang

Kiểu nối

Thử X quang toàn bộ

Thử X quang một phần

Không thực hiện thử bằng X quang

(1) Mối hàn giáp mép hai phía hoặc mối hàn giáp mép được Đăng kiểm coi là tương đương

1,00

0,85

0,75

(2) Mối hàn giáp mép một phía nhưng tấm đệm không lấy ra hoặc mối hàn giáp mép một phía được Đăng kiểm coi là tương đương

0,90

0,80

0,70

(3) Mối hàn giáp mép một phía khác với (1) và (2)

-

-

0,60

(4) Mối nối chồng hàn hai phía đầy góc

-

-

0,55

Chú thích: Thử bằng X quang có thể được thay bằng thử siêu âm nếu được Đăng kiểm chấp thuận.

10.4.2  Hệ số bền mối nối

1  Hệ số bền của mối nối phải như sau:

(1) Vỏ không ghép nối: 1,00

(2) Vỏ hàn: như cho ở Bảng 3/10.2

(3) Ống thép hàn điện được dùng làm vỏ: như nêu ở (1) trong Bảng 3/10.2

10.4.3  Lượng dư ăn mòn

1  Lượng dư ăn mòn của vật liệu được dùng để tính độ bền, trừ trường hợp chúng bị ăn mòn hoặc mòn và xây xát quá mức phải được lấy không nhỏ hơn 1 mm hoặc 1/6 chiều dầy quy định không kể lượng dư ăn mòn cho mặt trong lấy giá trị nào nhỏ hơn. Trong trường hợp sử dụng vật liệu chịu ăn mòn hoặc có các biện pháp kiểm tra ăn mòn có hiệu quả hoặc không có khả năng xảy ra ăn mòn thì giá trị này có thể được giảm tương ứng.

2  Trong trường hợp mặt ngoài của bình chịu áp lực có thể bị ăn mòn được bọc cách nhiệt, lớp cách nhiệt này làm trở ngại cho việc kiểm tra bên ngoài thì cũng phải có một lượng thích hợp lượng dư ăn mòn trên mặt ngoài của bình chịu áp lực.

10.5  Độ bền

10.5.1  Chiều dầy tối thiểu của mỗi bộ phận

1  Chiều dầy tấm vỏ và tấm đáy không được nhỏ hơn 5 mm trừ trường hợp được Đăng kiểm chấp nhận riêng với sự xét đến đường kính, áp suất, nhiệt độ, vật liệu v.v... Trừ trường hợp tấm đáy là nửa hình cầu, chiều dầy tấm đáy được tạo hình không được nhỏ hơn chiều dầy quy định (được tính toán theo giả định hệ số bền mối nối bằng 1) của vỏ mà tấm đáy được hàn vào.

2  Chiều dầy của các họng để lắp phụ tùng được hàn vào bình chịu áp lực phải phù hợp với những yêu cầu dưới đây. Những yêu cầu này sẽ được sửa đổi khi được Đăng kiểm chấp nhận trên cơ sở xem xét các kích thước hoặc hình dạng, vật liệu ...

(1) Chiều dầy này không được nhỏ hơn giá trị 2,5 mm cộng với 1/25 lần đường kính ngoài của họng lắp phụ tùng hoặc trị số được tính theo công thức trong 10.5.2-2. Tuy nhiên, chiều dầy này không cần lớn hơn chiều dầy của vỏ bình nơi họng lắp phụ tùng được hàn vào.

(2) Bất kể các yêu cầu ở (1) chiều dầy của những bình chịu áp lực thuộc nhóm II, III không cần lớn hơn 4 mm nếu nó không nhỏ hơn trị số được tính theo công thức 10.5.2-2.

10.5.2  Độ bền tấm vỏ, tấm đáy và tấm phẳng chịu áp suất bên trong

1  Quy định chung

Tấm vỏ, tấm đáy và tấm phẳng không có thanh giằng hoặc giá đỡ nào khác (không kể mặt sàng của thiết bị trao đổi nhiệt) chịu áp suất bên trong phải tuân theo những yêu cầu được nêu từ -2 tới -7 dưới đây. Tuy nhiên, độ bền của các tấm vỏ của bình chịu áp lực ở các điều kiện sau phải được tính toán theo các công thức được Đăng kiểm cho là thích hợp.

(1) Bình chịu áp lực hình trụ

 > 0,25 hoặc P >

(2) Bình chịu áp lực hình cầu

 > 0,185 hoặc P >

2  Chiều dầy của các tấm vỏ hình trụ chịu áp suất bên trong:

Chiều dầy quy định của các tấm vỏ chịu áp suất bên trong phải được tính theo công thức dưới đây. Tuy nhiên khi tấm vỏ hình trụ có lỗ khoét đòi hỏi được gia cường thì lỗ phải được gia cường theo những yêu cầu trong 10.6.3.

3  Chiều dầy quy định của tấm vỏ hình cầu chịu áp suất bên trong:

Chiều dầy quy định của tấm vỏ hình cầu chịu áp suất bên trong phải được tính toán theo công thức dưới đây. Khi tấm vỏ hình cầu có lỗ khoét đòi hỏi gia cường thì lỗ khoét phải được gia cường theo các yêu cầu trong 10.6.3.

4  Chiều dầy của tấm đáy được tạo hình chịu áp suất trên phía lõm không có thanh giằng hay giá đỡ nào khác:

(1) Chiều dầy quy định của tấm đáy không có lỗ khoét phải được tính theo công thức sau:

(a) Tấm đáy hình đĩa hoặc hình bán cầu:

Trong đó:

 cho tấm đáy hình lòng đĩa

W = 1 cho tấm đáy hình bán cầu.

R1: Bán kính trong chỏm cầu, R1 phải nhỏ hơn đường kính ngoài của phần viền mặt đáy

r: Bán kính trong của chỗ nối, r không được nhỏ hơn 6% của đường kính ngoài của phần viền của tấm đáy hoặc 3 lần chiều dầy thực của tấm đáy, lấy trị số nào lớn hơn.

(b) Các tấm đáy hình nửa elíp (khi nửa trục ngắn trong của tấm đáy không nhỏ hơn 1/4 trục dài trong của tấm đáy)

(2) Chiều dầy quy định của tấm đáy có lỗ khoét phải phù hợp với những yêu cầu ở (a), (b) hoặc (c) dưới đây:

(a) Khi không gia cường cho lỗ khoét theo các yêu cầu ở 10.6.2 hoặc lỗ khoét được gia cường theo yêu cầu trong 9.6.3-3-4 thì chiều dầy quy định phải được tính theo công thức trong (1).

(b) Khi tấm đáy có cửa hay lỗ quan sát có gờ với đường kính lớn nhất vượt quá 150 mm và gờ gia cường phù hợp với yêu cầu trong 9.6.3-7 thì chiều dầy phải được tính như sau:

(i) Tấm đáy hình lòng đĩa hoặc hình bán cầu

Chiều dầy phải được tăng thêm không dưới 15% (nếu trị số được tính toán nhỏ hơn 3 mm thì được lấy bằng 3 mm) chiều dầy quy định tính theo công thức ghi trong (1)(a). Trường hợp khi bán kính chỏm cầu trong của tấm đáy nhỏ hơn 0,8 lần đường kính trong của vỏ thì trị số của bán kính chỏm cầu trong công thức phải lấy bằng 0,8 lần đường kính trong của vỏ.

Khi tính chiều dầy của tấm đáy có hai cửa theo (i), khoảng cách giữa hai cửa không được nhỏ hơn 1/4 đường kính ngoài của tấm đáy.

(ii) Tấm đáy hình nửa elíp

Phải áp dụng các yêu cầu trong (1)(a), tuy nhiên khi đó R1 phải bằng 0,8 lần đường kính trong của vỏ và W bằng 1,77.

(c) Khi các lỗ khoét không được gia cường theo các quy định ở (a) hoặc (b), thì chiều dầy quy định phải được tính theo công thức sau. Tuy nhiên, chiều dày không được nhỏ hơn trị số tính được từ công thức ở (1)

Trong đó:

D0: Đường kính ngoài của tấm đáy (mm),

K: Được chỉ ra trên Hình 3/9.6. Tuy vậy, điều này thích hợp cho tấm đáy tuân theo các điều kiện sau:

Tấm đáy hình bán cầu: 0,003D0 ≤ Te ≤ 0,16D0

Tấm đáy hình nửa elíp: 0,003D0 ≤ Te ≤ 0,08D0, H ≥ 0,18D0

Tấm đáy hình lòng đĩa: 0,003D0 ≤ Te ≤ 0,08D0

r ≥ 0,1D0

r ≥ 3Te

R1D0

H ≥ 0,18D0

hoặc 0,01 D0 ≤ Te ≤ 0,03D0

r ≥ 0,06D0

H = 0,18D0

hoặc 0,02D0Te ≤ 0,03D0

r ≥ 0,06D0

0,18D0H ≤ 0,22D0

Te: Chiều dầy thực của tấm đáy (mm),

H: Chiều cao tấm đáy tính từ mặt ngoài tới mặt nối phần đĩa với phần hình trụ (mm)

R1r: Như đã được quy định ở (1)(a).

5  Chiều dầy quy định của tấm đáy được tạo hình chịu áp suất trên mặt lồi

Chiều dầy quy định của tấm đáy được tạo hình chịu áp suất trên mặt lồi không được nhỏ hơn chiều dầy khi tính toán với giả thiết rằng phía lõm của chúng chịu áp suất ít nhất là 1,67 lần áp suất thiết kế.

6  Chiều dầy quy định của tấm đáy và nắp phẳng không có thanh giằng hoặc giá đỡ:

(1) Khi tấm đáy và tấm nắp phẳng không có thanh giằng hoặc giá đỡ được hàn vào tấm vỏ thì chiều dầy quy định phải được tính theo công thức sau:

(a) Tấm tròn

(b) Tấm không tròn

Trong đó:

C1: Hằng số cho trong Hình 3/9.9

C2 =  , nhưng không cần quá 1,6

d: Đường kính được cho trong Hình 3/9.9 (cho tấm đáy tròn), hoặc chiều ngắn nhất (cho tấm đáy không tròn) (mm)

D’: Chiều dài của tấm đáy hoặc nắp không tròn được đo thẳng góc với chiều ngắn (mm)

(2) Khi tấm nắp phẳng không có thanh giằng được bắt bu lông vào tấm vỏ thì chiều dầy quy định phải được tính theo công thức sau:

(a) Khi dùng tấm đệm trên toàn mặt

- cho tấm tròn

- cho tấm không tròn

(b) Khi phải đưa mô men do phản lực của đệm vào tính toán:

- cho tấm tròn

- cho tấm không tròn

Trong đó:

C3: Hằng số được xác định bởi phương pháp bắt bu lông cho trong Hình 3/9.10

C4 = 3,4 - 2,4d/D’ nhưng không cần quá 2,5

d: Đường kính được cho trong Hình 3/9.10 (cho tấm tròn) hoặc chiều ngắn nhất (cho tấm không tròn) (mm)

D’: Chiều dài của tấm đáy hoặc nắp không tròn được đo thẳng góc với chiều ngắn (mm)

W: Trị số trung bình (N) của các tải trọng bu lông cần để làm kín và tải trọng cho phép cho bu lông được dùng thực tế

L: Tổng chiều dài của vòng tròn qua các tâm bu lông (mm)

hg: Cánh tay đòn mô men của phản lực từ tấm đệm cho trong Hình 3/9.10 (mm)

7  Thiết bị sinh hơi bằng hơi nước

Đối với thiết bị sinh hơi bằng hơi nước, thì các tấm đáy phẳng có thanh giằng hoặc giá đỡ khác và kích thước của các thanh giằng phải thỏa mãn các yêu cầu quy định ở 9.5.7, 9.5.139.5.14.

10.5.3  Chiều dầy quy định của mặt sàng của thiết bị trao đổi nhiệt

1  Chiều dầy các mặt sàng của thiết bị trao đổi nhiệt không có thanh giằng hoặc giá đỡ phải tuân theo những yêu cầu sau:

(1) Không kể đầu tự lựa, chiều dầy quy định của mặt sàng phẳng không có ống giằng của thiết bị trao đổi nhiệt và thiết bị tương tự phải bằng trị số lớn nhất trong các trị số được tính theo các công thức dưới đây:

Trong đó:

fb: Ứng suất uốn cho phép của vật liệu (N/mm2)

t: Ứng suất cắt cho phép của vật liệu (N/mm2)

C5: Thửa số được xác định bởi phương pháp đỡ ống và mặt sàng. Khi mặt sàng không liền với vỏ, nếu ống thẳng thì trị số được lấy là 1, nếu ống hình chữ U thì trị số được lấy bằng 1,25. Khi mặt sàng liền với vỏ trị số này được lấy theo Hình 3/10.1

D: Đường kính vòng tròn ngoài của mặt sàng đáy (mm) khi nó được bắt bu lông vào mặt bích, D là đường kính của vòng tròn đi qua các vị trí mà phản lực của đệm tác dụng vào, khi mặt sàng được cố định vào vỏ thì D là đường kính trong của vỏ (lượng dư ăn mòn phải được khấu trừ đi)

A: Diện tích đa giác được tạo thành khi nối tâm các lỗ ống ngoài cùng (xem Hình 3/10.2) (mm2)

L: Chiều dài - bằng chu vi ngoài của đa giác nói trên trừ đi tổng các đường kính các lỗ ống ở ngoài cùng (mm)

a: Lượng ăn mòn cho phép (mm). Trong trường hợp nếu bố trí rãnh xoi cho tấm ngăn hoặc rãnh xoi cho vòng đệm kín thì chiều sâu lớn hơn lượng dư ăn mòn quy định ở 10.4.3 thì a được lấy bằng chiều sâu của rãnh xoi này.

T = Chiều dày thực của tấm vỏ (mm)

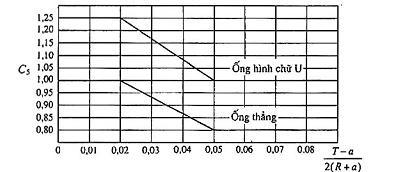

Hình 3/10.1  Trị số C5

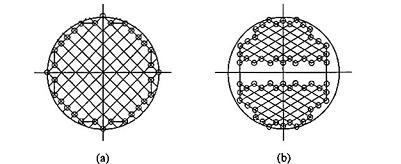

Hình 3/10.2  Cách xác định đa giác để tính toán mặt sàng ống

(2) Khi tính Tr trong (1) phải tính theo cả 2 công thức với việc sử dụng P, C5D. Tuy nhiên khi tính với các áp suất khác nhau Đăng kiểm sẽ xem xét từng trường hợp một.

10.5.4  Chiều dầy quy định của ống của thiết bị trao đổi nhiệt

1  Vật liệu ống của thiết bị trao đổi nhiệt phải phù hợp với công dụng và chiều dầy quy định phải được tính theo công thức sau:

Trong đó:

D0: Đường kính ngoài của ống (mm)

a: 1,5 mm cho ống thép, 0,1T cho ống đồng hay hợp kim đồng

T: Chiều dầy thực của ống (mm)

f: Được cho trong 10.4.1 hay Bảng 3/10.3.

2  Phải lưu ý đầy đủ đến sự giảm độ dầy khi uốn đối với ống hình chữ U của thiết bị trao đổi nhiệt.

Bảng 3/10.3  Giá trị ứng suất cho phép của các ống bằng đồng và hợp kim đồng

Nhiệt độ thiết kế oC



Loại vật liệu (cấp)

Ứng suất cho phép của các ống đồng và hợp kim đồng (f) N/mm2

50 trở xuống

75

100

125

150

175

200

225

250

275

300

Ống đồng đi ô xít phốt pho liền

C 1201

C 1220

41

41

40

40

34

27,5

18,5

-

-

-

-

Ống đồng thau liền dùng cho bầu ngưng và thiết bị trao đổi nhiệt

C 4430

68

68

68

68

68

67

24

-

-

-

-

C 6870

C 6871

C 6872

78

78

78

78

78

51

24,5

-

-

-

-

Ống đồng ni ken liền dùng cho bầu ngưng và bộ trao đổi nhiệt

C 7060

68

68

67

65,5

64

62

59

56

52

48

44

C 7100

73

72

72

71

70

70

67

65

63

60

57

C 7150

81

79

77

75

73

71

69

67

65,5

64

62

Chú thích: Các giá trị trung gian được xác định bằng nội suy.

10.5.5  Độ bền của các bình chịu áp lực bên ngoài

Khi áp suất bên trong của bình chịu áp lực thấp hơn áp suất bên ngoài phải tính độ bền theo uốn dọc.

10.5.6  Tính toán mỏi

Đối với các bình áp lực chịu tải trọng động hoặc xuất hiện tải trọng ngoài quá lớn có chu kì thì phải tính mỏi. Mức độ tích lũy mỏi trong trường hợp này phải phù hợp với công thức sau đây. Tuy nhiên giá trị trong vế phải của công thức có thể được tăng đến giá trị được Đăng kiểm chấp nhận theo đường cong S-N được dùng trong tính toán nhưng không vượt quá 1,0.

Trong đó:

ni: Số chu kì ở mỗi mức ứng suất

Ni: Số chu kì tính tới khi nứt đối với mỗi mức ứng suất tương ứng được chỉ bằng đường cong S-N của vật liệu sử dụng.

10.5.7  Xem xét ứng suất phụ

Khi Đăng kiểm cho là cần thiết, phải xem xét độ bền phòng ứng suất phụ.

10.5.8  Xem xét ứng suất nhiệt

Đối với các bình chịu áp lực có thể phải chịu ứng suất nhiệt quá mức hoặc chứa chất lỏng có nhiệt độ sôi thấp hơn -55 oC, thì buộc phải xem xét sức bền phòng ứng suất nhiệt.

10.5.9  Tính độ bền theo phương pháp đặc biệt

Nếu bản tính độ bền chi tiết được trình duyệt, ngay cả khi kích thước của các bộ phận bình chịu áp lực không phù hợp với các quy định ở 10.5, Đăng kiểm sẽ kiểm tra các số liệu và sẽ chấp thuận bình chịu áp lực này với điều kiện kết quả kiểm tra đó được Đăng kiểm chấp nhận.

10.6  Các cửa người chui, các lỗ lắp họng để nối phụ tùng, v.v... và việc gia cường chúng

10.6.1  Các cửa người chui, cửa làm vệ sinh và cửa kiểm tra

1  Bình chịu áp lực phải có cửa chui, cửa làm vệ sinh và cửa kiểm tra ở vỏ bình hoặc tấm đáy để kiểm tra và bảo dưỡng phù hợp với Bảng 3/10.4. Tuy nhiên, khi được Đăng kiểm đồng ý, có thể giảm số lượng và kích thước của các lỗ khoét.

Bảng 3/10.4  Số lượng cửa chui, lỗ làm vệ sinh và lỗ kiểm tra



Số cửa chui, lỗ làm vệ sinh và lỗ kiểm tra

Đường kính trong của vỏ

Bình có dung tích trong không quá 100 lít và chiều dài trong không quá 1,5 m

Các bình khác

300 mm hoặc nhỏ hơn



Hai lỗ kiểm tra trở lên

Lớn hơn 300 tới 500 mm

Một lỗ kiểm tra trở lên

Hai lỗ làm vệ sinh trở lên, hoặc một lỗ làm vệ sinh trở lên và lỗ kiểm tra

Lớn hơn 500 mm tới 750 mm

-

Một cửa chui trở lên, hoặc hai lỗ làm vệ sinh trở lên, hoặc một lỗ làm vệ sinh trở lên (chú thích 1) và lỗ kiểm tra

Lớn hơn 750 mm



Một cửa chui hoặc nhiều hơn (chú thích 2)

Chú thích:

1  Kích thước lỗ làm vệ sinh nói chung phải phù hợp với các trị số dùng cho lỗ làm vệ sinh đối với vỏ có đường kính trong lớn hơn 750 mm được cho trong Bảng 3/10.5.

2  Bình chịu áp lực cũng như thiết bị trao đổi nhiệt v.v... mà không cần phải có cửa chui vì hình dạng, công dụng v.v... có thể có hai lỗ làm vệ sinh trở lên thay cho cửa chui.

Bảng 3/10.5  Kích thước của lỗ

Loại lỗ

Đường kính trong của vỏ

Đường kính của lỗ

Cửa chui

Cho tất cả các cỡ

Ô van: 400 mm x 300 mm

Tròn: 400 mm

Lỗ làm vệ sinh

Lớn hơn 750 mm

Ô van: 150 mm x 100 mm

Tròn: 150 mm

750 mm trở xuống

Ô van: 100 mm x 75 mm

Tròn: 100 mm

Lỗ kiểm tra

Cho tất cả các cỡ

50 mm

2  Kích thước tiêu chuẩn của các cửa nói trên được cho ở Bảng 3/10.5.

3  Kết cấu của các lỗ và nắp phải phù hợp với các quy định ở 9.6.1-2.

10.6.2  Gia cường lỗ khoét

1  Khi trên vỏ có cửa, lỗ khoét cho các họng lắp phụ tùng ... thì chúng phải được gia cường. Tuy nhiên, trong trường hợp chỉ có một lỗ như sau đây, có thể không gia cường:

(1) Lỗ có đường kính tối đa không quá 60 mm (nếu lỗ được ren, thì đó là đường kính chân ren) nhưng không lớn hơn 1/4 đường kính trong của vỏ hay mặt bích của tấm đáy

(2) Lỗ trên tấm vỏ có đường kính lớn nhất không vượt quá các trị số được quy định trên Hình 3/9.7. Trong trường hợp này lỗ không gia cường không được vượt quá 200 mm

(3) Lỗ trên tấm đáy phù hợp với các yêu cầu trong 10.5.2-4(2)(c) là lỗ không yêu cầu phải gia cường do chiều dầy của tấm đáy đã được tăng lên.

10.6.3  Phương pháp gia cường lỗ khoét

1  Phương pháp gia cường đối với các lỗ trên tấm vỏ hoặc tấm đáy chịu áp suất bên trong phải tuân theo các yêu cầu ở 9.6.3. Tuy nhiên gia cường các lỗ sau đây sẽ được Đăng kiểm xem xét cho từng trường hợp.

(1) Lỗ khoét trên tấm vỏ và có đường kính không nhỏ hơn 1/2 đường kính trong của vỏ

(2) Lỗ khoét có khoảng cách từ mép ngoài của lỗ tới mặt ngoài của vỏ bằng 1/10 đường kính ngoài của vỏ

(3) Tổ hợp lỗ mà khoảng cách giữa trục của chúng quá gần.

10.7  Nối ghép các bộ phận

10.7.1  Mối nối hàn

1  Việc chuẩn bị kích thước và hình dạng của mép mối hàn cũng như cách tạo độ vát các tấm có độ dầy khác nhau phải tuân theo các yêu cầu trong 9.8.1-1-2.

2  Mối nối hàn của vỏ bình chịu áp lực thuộc nhóm I phải tuân theo các yêu cầu sau:

(1) Mối nối theo chiều dọc: phải là mối nối giáp mép hàn hai phía hoặc mối nối hàn giáp mép được Đăng kiểm coi là tương đương.

(2) Mối nối theo đường tròn: phải phù hợp với (1). Tuy nhiên, nếu được Đăng kiểm đồng ý mối nối giáp mép hàn hai phía có thể thay bằng mối hàn giáp mép một phía với tấm đệm hoặc mối hàn giáp mép khác được Đăng kiểm coi là tương đương.

3  Mối nối hàn vỏ các bình chịu áp lực thuộc nhóm II phải phù hợp với các yêu cầu sau đây:

(1) Mối nối theo chiều dọc

Phải phù hợp với -2(1)

(2) Mối nối theo vòng tròn

Phải phù hợp với (1) hoặc mối nối giáp mép hàn một phía có tấm đệm hoặc mối hàn giáp mép khác được Đăng kiểm coi là tương đương. Tuy nhiên, đối với tấm có độ dầy không quá 16 mm thì mối nối giáp mép hàn một phía có thể được chấp thuận.

4  Mối hàn của vỏ bình chịu áp lực thuộc nhóm III phải thỏa mãn những yêu cầu sau:

(1) Mối nối theo chiều dọc

(a) Đối với các tấm dầy hơn 9 mm phải phù hợp với -3(1) hoặc là mối hàn giáp mép một phía có tấm đệm hoặc là mối hàn giáp mép khác được Đăng kiểm coi là tương đương

(b) Đối với tấm dầy không quá 9 mm phải phù hợp với (a) hoặc là mối hàn chồng hai phía đầy góc

(c) Đối với tấm dầy không quá 6 mm phải phù hợp với (b) hoặc là mối hàn giáp mép một phía

(2) Mối nối theo vòng tròn phải phù hợp với (1)(c) hoặc là mối nối hàn liên tục ghép chồng một phía

10.7.2  Hình dạng mối hàn và mối nối

Hình dạng mối hàn và mối nối phải như được chỉ ra trên Hình 3/9.9 hoặc được Đăng kiểm coi là tương đương.

10.7.3  Kết cấu của tấm nắp bắt bu lông

Kết cấu của tấm nắp phẳng không thanh giằng bắt bu lông vào vỏ phải phù hợp với các yêu cầu trong 9.8.3.

10.8. Phụ tùng

10.8.1  Vật liệu của phụ tùng

Vật liệu làm các họng lắp phụ tùng, mặt bích hay ống nối bắt trực tiếp vào vỏ bình chịu áp lực thuộc nhóm I hoặc nhóm II phải tương đương với vật liệu làm vỏ bình. Tuy nhiên yêu cầu này có thể được miễn đối với mặt bích được bắt bu lông hoặc khi được Đăng kiểm chấp thuận.

10.8.2  Kết cấu của phụ tùng

1  Các phụ tùng như van, mặt bích, bu lông, đai ốc, đệm kín v.v... phải có kết cấu, kích thước phù hợp với các tiêu chuẩn được công nhận và chúng phải thích hợp với điều kiện làm việc được chỉ ra trong tiêu chuẩn.

2  Các phụ tùng phải được bắt vào vỏ bình chịu áp lực thuộc nhóm I và nhóm II nhờ nối bích hay hàn. Khi vỏ dầy hơn 12 mm hoặc khi đế của phụ tùng lắp vào vỏ bằng ren thì phụ tùng có đường kính danh nghĩa không quá 32 mm có thể được bắt vào vỏ bằng ren.

10.8.3  Lắp đặt các thiết bị an toàn

1  Các bình chịu áp lực mà áp suất bên trong bình có thể vượt quá áp suất thiết kế ở trạng thái làm việc phải có van an toàn, van này phải được đặt ở áp suất không lớn hơn áp suất thiết kế và có khả năng tránh được áp suất vượt quá 10% áp suất thiết kế.

2  Khi có thể xảy ra nguy hiểm do bình chịu áp lực tiếp xúc với lửa hoặc nguồn nhiệt bất thường bên ngoài khác phải có thiết bị an toàn để tránh cho áp suất vượt quá 1,2 lần áp suất thiết kế. Nhưng nếu bình chứa không khí có nút có điểm nóng chảy ở nhiệt độ không quá 150 oC để có thể tự động giảm áp suất bên trong trong trường hợp gặp lửa thì có thể không cần lắp thiết bị an toàn.

3  Các thiết bị trao đổi nhiệt hoặc các bình chịu áp lực tương tự khác khi áp suất bên trong có thể vượt quá áp suất thiết kế do hỏng ống trao đổi nhiệt, mặt sàng, tấm vách và các bộ phận bên trong khác thì phải có van an toàn thích hợp.

4  Các thiết bị sinh hơi nước thuộc nhóm I phải có các van an toàn được quy định ở 9.9.3.

5  Không được đặt van chặn giữa bình chịu áp lực với van an toàn hoặc thiết bị xả áp khác trừ trường hợp có các biện pháp nào đó không làm giảm chức năng của các thiết bị xả áp khi sử dụng bình chịu áp lực.

6  Có thể đặt một đĩa bảo hiểm giữa bình chịu áp lực và van an toàn hoặc trên đường xả của van an toàn. Khi đó áp suất nổ của đĩa bảo hiểm không được quá áp suất được đặt cho van an toàn. Ngoài ra sản lượng xả của đĩa bảo hiểm không được ít hơn sản lượng xả của van an toàn.

10.8.4  Thiết bị đo áp suất và nhiệt độ

Phải có thiết bị đo áp suất và nhiệt độ trên bình chịu áp lực khi thấy cần thiết.

10.8.5  Các phụ tùng của bình chứa không khí

1  Các thiết bị xả áp cho các bình chứa không khí phải phù hợp với các yêu cầu trong 10.8.3.

2  Các bình chứa không khí phải có hệ thống xả nước có hiệu quả.

3  Bình chứa không khí phải có các thiết bị đo áp suất.

10.9  Thử nghiệm

10.9.1  Thử tại xưởng

1  Thử mối hàn phải phù hợp với các yêu cầu trong Chương 11 của Phần này.

2  Sau khi chế tạo xong bình chịu áp lực và phụ tùng của nó phải thử thủy lực theo các yêu cầu sau:

(1) Vỏ của bình chịu áp lực

(a) Bình chịu áp lực thuộc nhóm I và nhóm II phải được thử thủy lực ở áp suất bằng 1,5 lần áp suất thiết kế. Nhưng khi ứng suất màng chung chính của vỏ vượt quá 90% giới hạn chảy danh nghĩa của vật liệu do thử nghiệm này thì áp suất thử phải được hạ xuống sao cho ứng suất vào khoảng 90% giới hạn chảy danh nghĩa của vật liệu.

(b) Bình chịu áp lực thuộc nhóm III phải được thử thủy lực theo các yêu cầu trong điểm (a) nói trên khi Đăng kiểm cho là cần thiết.

(2) Phụ tùng của bình chịu áp lực

Phụ tùng của bình chịu áp lực thuộc nhóm I và nhóm II phải được thử thủy lực ở áp suất bằng 2 lần áp suất thiết kế.

(3) Thử thủy lực cho các thiết bị trao đổi nhiệt không thuộc (1) và (2) và các bình chịu áp lực đặc biệt khác cũng như các phụ tùng của chúng sẽ được Đăng kiểm xem xét trong từng trường hợp.



CHƯƠNG 11  HÀN HỆ THỐNG MÁY TÀU

11.1  Quy định chung

11.1.1  Phạm vi áp dụng

1  Việc hàn hệ thống máy tàu phải thỏa mãn các yêu cầu trong Chương này.

2  Với các vấn đề không đề cập ở Chương này, phải thỏa mãn các yêu cầu ở Phần 6 của Quy phạm này.

11.1.2  Kim loại cơ sở

1  Kim loại cơ sở dùng trong công việc hàn phải là loại thích hợp cho việc hàn. Hàm lượng các bon không được vượt quá 0,23% đối với thép các bon và thép đúc, thép rèn hợp kim thấp; hoặc không quá 0,35% với thép các bon và thép hợp kim thấp khác. Khi được Đăng kiểm chấp thuận xét đến điều kiện hàn, thì hàm lượng các bon có thể tăng tới trị số được duyệt.

2  Giới hạn trên của đương lượng các bon của thép có độ bền cao phải được Đăng kiểm chấp thuận.

11.2  Thử chất lượng quy trình hàn

11.2.1  Yêu cầu về thử nghiệm

1  Các nhà sản xuất phải tiến hành thử chất lượng quy trình hàn như sau nếu tiến hành lần đầu công việc hàn.

(1) Hàn nồi hơi và bình chịu áp lực thuộc nhóm III

(2) Hàn các bộ phận chính của các động cơ dẫn động, v.v...

(Các bộ phận chính được nêu ở Bảng 3/2.1, 3.2.1-1, 4.2.1-15.2.1-1, sau đây được gọi tương tự)

(3) Hàn dùng vật liệu đặc biệt

(4) Hàn dùng quy trình hàn riêng.

2  Trong trường hợp quy trình hàn được chấp thuận thử nghiệm để duyệt như nêu ở -1 định sửa đổi từng phần, trừ thay đổi nhỏ và điều kiện hàn, thì phải tiến hành thử chất lượng quy trình hàn.

3  Nhà sản xuất phải trình các tài liệu chi tiết liên quan với công việc hàn để Đăng kiểm duyệt khi họ tiến hành thử chất lượng quy trình hàn.

11.2.2  Các loại thử

1  Các loại thử được quy định như sau:

(1) Thử cơ khí.

(a) Hàn giáp mép

Thử kéo cho mối nối, thử uốn định hướng và thử độ dai va đập (phần giữa của kim loại mối hàn, ranh giới giũa kim loại cơ sở và kim loại mối hàn và vùng ảnh hưởng nhiệt).

(b) Hàn góc

Thử gãy.

(2) Kiểm tra bằng mắt và thử độ cứng.

(3) Kiểm tra bằng mắt thường và kiểm tra tế vi (phần giữa kim loại mối hàn, ranh giới giữa kim loại cơ sở và kim loại mối hàn và vùng ảnh hưởng nhiệt).

(4) Kiểm tra bằng tia phóng xạ.

2  Trong trường hợp hàn với kim loại cơ sở không yêu cầu có giá trị độ dai va đập thì có thể bỏ qua thử độ dai va đập nếu được Đăng kiểm chấp thuận.

3  Trong hàn góc, có thể bỏ qua kiểm tra tế vi và kiểm tra bằng tia phóng xạ.

4  Đối với sự thử chất lượng quy trình hàn cho vật liệu dùng ở nhiệt độ cao, Đăng kiểm có thể yêu cầu thử rão hoặc thử kéo ở nhiệt độ cao.

5  Trong trường hợp dùng vật liệu đặc biệt hoặc dùng quy trình hàn đặc biệt thì Đăng kiểm có thể yêu cầu các thử nghiệm khác phù hợp với các yêu cầu riêng của vật liệu đặc biệt hoặc quy trình hàn đặc biệt này.

11.2.3  Hàn vật thử

1  Hình dạng và các kích thước của vật thử phải như chỉ dẫn trên Hình 3/11.1.

2  Vật thử phải có cùng vật liệu hoặc tương đương với vật liệu dùng trong công việc hàn thực.

3  Trong trường hợp vật thử là tấm thép cán dùng ở nhiệt độ thấp được hàn giáp mép, hướng hàn nói chung phải song song với hướng cán của tấm.

4  Nói chung chiều dày của vật thử đối với thử chất lượng quy trình hàn phải là chiều dày lớn nhất trong loạt vật liệu được dùng trong công việc hàn thực.

5  Việc hàn vật thử phải được tiến hành ở điều kiện giống hoặc tương tự điều kiện dùng trong công việc thực.

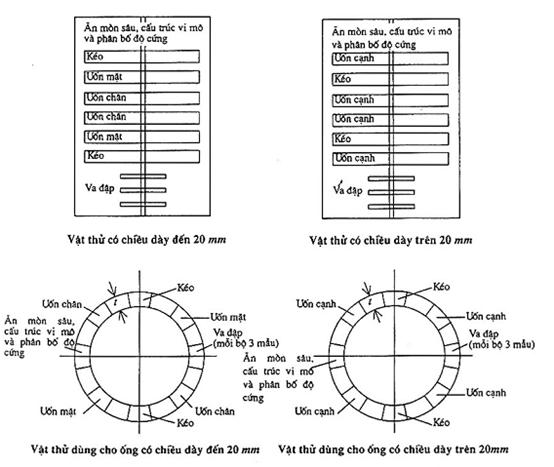

Hình 3/11.1  Mẫu thử chất lượng quy trình hàn

11.2.4  Mẫu thử và quy trình thử

Hình dạng và kích thước của các mẫu thử và quy trình thử phải thỏa mãn các yêu cầu ở Chương 3, Phần 6 của Quy phạm này. Tuy nhiên, có thể áp dụng các yêu cầu của các tiêu chuẩn thích hợp khác đã được Đăng kiểm công nhận.

11.2.5  Thử nghiệm lại

1  Khi một phần thử nghiệm không đáp ứng được các yêu cầu, thì việc thử lại có thể được tiến hành trên bộ mẫu thử chọn ra từ các mẫu thử tương tự mẫu thử không đạt yêu cầu, và nếu tất cả các thử nghiệm thêm này thỏa mãn yêu cầu, thì thử nghiệm được công nhận là đạt. Tuy nhiên đối với thử độ dai va đập cho các két hàng trên tàu chở xô khí hóa lỏng thì việc thử lại có thể tiến hành theo các yêu cầu ở 4.2.10-3, Phần 6 của Quy phạm này.

2  Các mẫu thử để thử lại phải được lấy từ chính vật thử của lần thử dầu hoặc vật thử mới được hàn ở cùng điều kiện hàn như của vật thử lần đầu.

3  Nếu khi thử lại cũng không đạt yêu cầu, có thể tiến hành thử nghiệm lại lần nữa sau khi thay đổi lại điều kiện hàn. Trong trường hợp này, nếu toàn bộ thử nghiệm quy định đối với vật thử được tiến hành và thỏa mãn các yêu cầu, thì các thử nghiệm được công nhận là đạt.

11.2.6  Biên bản thử nghiệm

Các kết quả thử nghiệm phải được tóm tắt lại thành biên bản thử nghiệm và phải trình cho Đăng kiểm.

11.2.7  Miễn thử nghiệm

Trong trường hợp đã có biên bản thử nghiệm được Đăng kiểm chấp thuận và các kết quả thử được xem là thỏa mãn yêu cầu, thì một phần hoặc toàn bộ việc thử nghiệm có thể được miễn.

11.3  Xử lí nhiệt sau hàn

11.3.1 Quy trình xử lí nhiệt sau hàn

1  Quy trình khử ứng suất nhờ xử lí nhiệt sau hàn cho các mối hàn dùng thép các bon, thép các bon - mangan và thép hợp kim thấp làm kim loại cơ sở phải như sau:

(1) Phương pháp nung nóng bằng lò

(a) Nhiệt độ lò phải nhỏ hơn 400 oC lúc đối tượng được đưa vào hoặc đưa ra khỏi lò.

(b) Tốc độ nung nóng và làm nguội trên 400 oC phải như sau:

(i) Tốc độ nung nóng không lớn hơn 220 x 25/t (oC/h) nhưng trong mọi trường hợp không được lớn hơn 220 (oC/h)

(ii) Tốc độ làm nguội không lớn hơn 275 x 25/t (oC/h) nhưng trong mọi trường hợp không được lớn hơn 275 (oC/h)

Trong đó: t là chiều dày mối hàn lớn nhất.

(c) Phải duy trì nhiệt độ như cho trong Bảng 3/11.1 và sau khi giữ nhiệt độ trong khoảng 1 giờ cho chiều dày bằng hoặc lớn hơn 25 mm rồi được làm nguội chậm. Khi được Đăng kiểm chấp thuận, có thể giảm đến nhiệt độ cho trong Bảng 3/11.2.

(d) Trong khoảng thời gian nung nóng và làm nguội không được có sự thay đổi nhiệt độ hơn 130 oC trên suốt phần được nung nóng trong phạm vi bất kỳ khoảng chiều dài 4500 mm nào. Trong các giai đoạn giữ nhiệt không được có độ chênh lệch lớn hơn 80 oC giữa nhiệt độ cao nhất và thấp nhất của mỗi phần được nung nóng.

(e) Nhiệt độ nung nóng lớn nhất tại mỗi phần của vật thể không được vượt quá nhiệt độ thấp hơn khoảng 20 oC so với nhiệt độ cuối của quá trình xử lí nhiệt đối với vật liệu cơ sở.

(2) Phương pháp nung nóng cục bộ.

(a) Trong xử lý sau nung nóng, độ chênh nhiệt độ giữa vùng nung và không nung nóng phải được thay đổi từ từ để không gây hậu quả có hại cho vật liệu.

(b) Vùng nung nóng phải lớn hơn một diện tích với chiều dài bằng hoặc lớn hơn 6 lần chiều dày tấm khi đo từ tâm mối hàn tương ứng về mỗi phía. Trong mối ghép tròn, diện tích nung nóng có thể bằng 3 lần chiều dày tấm (bằng hai lần trong trường hợp ống) trên phía ngoài của đường hàn có chiều rộng lớn nhất.

(c) Tốc độ nung nóng và làm nguội ở nhiệt độ từ 400 oC trở lên phải thỏa mãn các yêu cầu ở (1)(b).

(d) Nhiệt độ và thời gian duy trì trong quá trình xử lí nhiệt sau hàn phải thỏa mãn các yêu cầu ở (1)(c). Suốt thời gian duy trì hoặc các giai đoạn nung nóng và làm nguội toàn bộ diện tích phải được nâng lên đến nhiệt độ yêu cầu càng đồng đều càng tốt.

2  Đối với quy trình xử lí nhiệt sau hàn của vật liệu khác với vật liệu nêu ở -1, các yêu cầu sẽ được Đăng kiểm xét riêng theo loại kim loại cơ sở, vật liệu hàn và quy trình hàn.

3  Xử lí nhiệt sau hàn của thép hợp kim thấp, thép hợp kim và các loại thép đặc biệt khác phải được tiến hành với sự xem xét riêng để tránh giảm quá độ dai va đập của vật liệu và tránh nứt vỡ tăng do xử lí nhiệt.

Bảng 3/11.1  Nhiệt độ xử lí nhiệt sau hàn

Loại

Loại thép

Nhiệt độ duy trì nhỏ nhất oC

1

Thép các bon

Thép các bon - man gan

Thép 0,5 Mo

Thép 0,5 Cr 0,5 Mo

Thép 1 Cr 0,5 Mo

Thép 5/4 Cr 0,5 Mo

600

2

Thép 9/4 Cr 1 Mo

Thép 5 Cr 0,5 Mo

680

Bảng 3/11.2  Sự giảm nhiệt độ với thời gian duy trì (2)(3)

Nhiệt độ duy trì nhỏ nhất oC

Thời gian duy trì nhỏ nhất (giờ)

T - 30

T - 60

T - 90 (1)

2

3

5

Chú thích:

(1) Chỉ có thể áp dụng cho thép cácbon và thép cácbon + mangan.

(2) Giá trị trung gian có được nhờ nội suy

(3) T là nhiệt độ duy trì nhỏ nhất trong Bảng 3/11.1.

11.3.2  Đo và ghi nhiệt độ trong thời gian xử lí nhiệt sau hàn

1  Nói chung, việc đo nhiệt độ phải được tiến hành bằng đo tự động nhờ cặp nhiệt. Tuy nhiên, trong trường hợp nhiệt độ của mỗi phần của đối tượng được nung nóng có thể dễ dàng biết được dựa trên nhiệt độ lò, thì nhiệt độ lò này có thể dùng thay cho nhiệt độ của đối tượng được nung. Khi tiến hành xử lí nhiệt sau hàn, phải ghi lại các mục sau:

(1) Kiểu, loại của lò hoặc thiết bị nung

(2) Nhiệt độ và thời gian duy trì

(3) Tốc độ nung nóng và làm nguội

(4) Các mục cần thiết khác

11.4  Hàn nồi hơi

11.4.1  Quy định chung

Khi các phần chịu áp lực của nồi hơi được chế tạo bằng hàn, việc hàn phải được tiến hành thỏa mãn các yêu cầu ở 11.4 của Chương này.

11.4.2  Độ thẳng của mối nối và độ méo

1  Đối với độ thẳng của mối hàn giáp mép, độ dịch ngang lớn nhất phải không được vượt quá giới hạn sau:

(1) Đối với mối nối dọc:

1 mm với các tấm có chiều dày từ 20 mm trở xuống;

5% chiều dày tấm với các tấm dày trên 20 mm nhưng nhỏ hơn 60 mm;

3 mm với các tấm dày từ 60 mm trở lên.

(2) Đối với mối nối vòng tròn:

1,5 mm với các tấm dày từ 15 mm trở xuống;

10% chiều dày tấm với tấm dày hơn 15 mm nhưng nhỏ hơn 60 mm;

6 mm với các tấm dày từ 60 mm trở lên.

2  Hiệu số giữa đường kính trong lớn nhất và nhỏ nhất (độ méo) tại bất cứ tiết diện ngang nào cũng không được vượt quá 1% đường kính trong danh nghĩa của tiết diện ngang được xét.

11.4.3  Xử lí nhiệt sau hàn

1  Mỗi nồi hơi gồm cả các giá đỡ và phụ tùng sau khi hoàn thành tất cả công việc hàn phải được xử lí nhiệt để khử ứng suất. Tuy nhiên có thể miễn xử lí nhiệt sau hàn đối với các phần sau đây nếu được Đăng kiểm đồng ý khi có xét đến quy trình hàn, nung nóng sơ bộ và điều kiện xử lý nhiệt sau hàn trong trường hợp chiều dày phần hàn nhỏ hơn 19 mm đối với thép cácbon hoặc nhỏ hơn 13 mm đối với thép hợp kim:

(1) Mối hàn giữa các ống, giữa ống và bích, giữa ống và bầu góp

(2) Mối nối vòng tròn của bầu góp

(3) Các phần hàn được Đăng kiểm chấp nhận riêng

2  Trong trường hợp hàn góc không quan trọng được tiến hành với các điều (1) và (2) dưới đây trên các nồi hơi phải qua xử lí nhiệt sau hàn thì không cần phải xử lí nhiệt sau khi kết thúc các công việc hàn này:

(1) Hàn làm kín

(2) Hàn ngắt quãng để gắn phụ tùng với điều kiện chiều dày tính toán của mối hàn không vượt quá 6 mm và chiều dài mối hàn không quá 50 mm và khoảng cách giữa các mối hàn từ 50 mm trở lên.

11.4.4  Thử hàn sản phẩm

1  Với các mối hàn của thành nồi hơi, phải tiến hành thử hàn sản phẩm. Mối hàn tấm buồng lò có thể chỉ phải thử uốn định hướng, thử uốn có trục lăn hoặc thử bằng tia phóng xạ khi thử hàn sản phẩm.

2  Các tấm dùng thử tay nghề phải được lấy mẫu thỏa mãn các yêu cầu sau:

(1) Tấm thử phải được gắn vào mỗi thành theo đúng như nó được hàn liên tục đối với các mép của mối nối dọc.

(2) Tấm thử cho mối hàn vòng tròn của thành phải được chế tạo tách biệt ở điều kiện hàn giống như của mối hàn vòng tròn. Tuy nhiên không yêu cầu các tấm thử đối với các mối hàn vòng tròn trừ khi tấm thành không có mối nối dọc hoặc quy trình hàn dùng cho mối nối vòng tròn khác hẳn với mối nối dọc.

(3) Các tấm thử phải cùng một đặc điểm, loại và chiều dày như kim loại cơ sở (khi các tấm được hàn có chiều dày khác nhau, phải chọn các tấm thử là tấm có chiều dày mỏng hơn) và không bị vênh do hàn gây nên.

(4) Các tấm thử phải qua xử lí nhiệt sau hàn như việc hàn thực và không được nung nóng quá nhiệt độ nung và thời gian duy trì phải như trong hàn thực.

3  Thử cơ học các tấm thử phải tiến hành thử kéo và thử uốn định hướng cho các mối nối. Trong trường hợp này số lượng và kích thước các mẫu thử được cho trong Bảng 3/11.3.

Bảng 3/11.3  Số lượng và kích thước các mẫu thử

Số lượng mẫu thử

Kích thước mẫu thử

Thử kéo mối nối: 1

Như chỉ dẫn ở Bảng 6/3.1, Phần 6 của Quy phạm này

Thử uốn định hướng hoặc thử uốn có trục lăn

Thử uốn bề mặt và thử uốn chân đường hàn: 1

hoặc thử uốn cạnh: 1

Như chỉ dẫn ở Bảng 6/3.2, Phần 6 của Quy phạm này

Thử ăn mòn sâu: 1

-

Chú thích:

Với các tấm thử có chiều dày không lớn hơn 19 mm phải tiến hành thử uốn bề mặt và uốn chân đường hàn. Với các tấm có chiều dày lớn hơn 19 mm phải tiến hành thử uốn cạnh.

4  Phương pháp thử và kết quả đòi hỏi phải thỏa mãn các yêu cầu sau:

(1) Thử kéo mối nối

Độ bền kéo không được nhỏ hơn độ bền kéo nhỏ nhất quy định cho kim loại cơ sở. Tuy nhiên, nếu mẫu thử bị nứt ở kim loại cơ sở nhưng mẫu thử không có dấu hiệu khuyết tật ở mối hàn và độ bền kéo không nhỏ hơn 95% độ bền kéo nhỏ nhất quy định cho kim loại cơ sở, thì kết quả thử có thể được coi là đạt.

(2) Thử uốn định hướng hoặc thử uốn có trục lăn

Mẫu thử phải được đặt trên bộ gá uốn định hướng được Đăng kiểm chấp nhận, sao cho đường tâm của mối hàn trùng với tâm của bộ gá. Đối với thử uốn cạnh, mẫu thử được uốn với một trong hai cạnh bằng lực kéo; còn với thử uốn chân đường hàn được uốn với phía hẹp của mối hàn bằng lực kéo. Trong mọi trường hợp, mẫu thử phải được uốn trong bộ gá qua một góc 180o. Vết nứt hoặc mọi khuyết tật khác có chiều dài quá 3 mm không được xuất hiện trên bề mặt ngoài của mối hàn. Tuy nhiên mọi vết nứt ở các góc của mẫu thử có thể coi là không liên quan đến kết quả thử.

(3) Thử ăn mòn sâu

Phải không nhìn thấy các vết nứt, nóng chảy chưa đủ, hàn không ngấu hoặc mọi khuyết tật khác.

5  Trong trường hợp độ bền kéo không nhỏ hơn 90% của giá trị quy định trong các yêu cầu hoặc trong trường hợp thử uốn định hướng không đáp ứng yêu cầu do khuyết tật không phải là khuyết tật trong các phần được hàn, cho phép được thử lại. Trong trường hợp này, hai mẫu thử thêm có thể được lấy từ cùng tấm thử cho mỗi lần thử hỏng. Trong trường hợp thử lại, cả hai mẫu thử phải thỏa mãn các yêu cầu này.

11.4.5  Thử các mối nối dọc và mối nối vòng tròn bằng tia phóng xạ

1  Với thành nồi hơi (kể cả bầu góp) toàn bộ chiều dài của cả mối hàn dọc và mối nối vòng tròn đều phải được thử bằng tia phóng xạ.

2  Kỹ thuật chụp tia phóng xạ được dùng phải sao cho phát hiện được khuyết tật nhỏ bằng 2% chiều sâu mối hàn và dây kim loại chỉ báo độ nhạy của ảnh ứng với 2% chiều dày của kim loại cơ sở phải hiện rõ trên phim chụp.

3  Phải đánh dấu rõ vị trí tương đối của các mối hàn tới vị trí chụp hình trên mỗi phim chụp.

4  Phải ghi các mục sau vào trong báo cáo thử bằng tia phóng xạ:

(1) Chiều dày vật liệu (bằng phẳng hoặc được gia cường)

(2) Khoảng cách từ nguồn phát xạ tới bề mặt hàn

(3) Khoảng cách từ phim tới bề mặt hàn

(4) Loại chất chỉ thị ảnh được dùng.

5  Sự gia cường các mối hàn, khi tiến hành thử chụp bằng tia phóng xạ, phải được kết thúc từ từ để khẳng định việc kiểm tra không có nghi vấn. Trong trường hợp này, chiều cao gia cường phải thỏa mãn tiêu chuẩn sau:

(1) Mối hàn giáp mép hai phía:

Như được cho trong Bảng 3/11.4.

Bảng 3/11.4  Chiều cao gia cường cho phép

Chiều dày của kim loại cơ sở (mm)

12 trở xuống

Trên 12 nhưng không quá 25

Quá 25

Chiều cao gia cường cho phép (mm)

1,5

2,5

3,0

(2) Mối hàn giáp mép một phía:

Bằng 1,5 mm trở xuống bất kể chiều dày tấm.

6  Các khuyết tật phát hiện trong thử chụp bằng tia phóng xạ phải được xử lý theo các yêu cầu sau:

(1) Nếu có khuyết tật như nứt, nóng chảy chưa đủ, chưa ngấu v.v... phần khuyết tật phải được phay đi để hàn lại.

(2) Những khuyết tật như rỗ khí và ngậm xỉ phải được sửa lại theo quy trình được Đăng kiểm duyệt khi xét đến hình dạng, kích thước và phân bố của khuyết tật.

7  Trong trường hợp có tiến hành sửa chữa trên mối hàn, phần sửa chữa của mối hàn phải qua thử chụp bằng tia phóng xạ lại lần nữa.

11.4.6  Thử không phá hủy cho các mối hàn khác

1  Đối với các mối hàn quan trọng khác với các mối hàn nêu ở 11.4.5 phải tiến hành thử không phá hủy khi được xem là thích hợp.

2  Quy trình thử chụp bằng tia phóng xạ phải thỏa mãn các yêu cầu nêu ở 11.4.5-2 tới -7 và quy trình thử không phá hủy khác phải thích hợp với kiểu thử được dùng.

11.5  Hàn bình chịu áp lực

11.5.1  Quy định chung

Khi các phần chịu áp lực của bình chịu áp lực được chế tạo bằng cách hàn, việc hàn phải được tiến hành tuân theo các yêu cầu ở 11.5 của Chương này.

11.5.2  Độ thẳng của mối nối, độ méo và độ lệch góc

1  Đối với độ thẳng của mối hàn giáp mép, độ dịch ngang lớn nhất không được vượt quá giới hạn sau:

(1) Đối với mối nối dọc, mối nối ở tấm đáy và mối nối giữa tấm đáy hình bán cầu và thành bình:

(a) t/4 với tấm có chiều dày thực (t) từ 50 mm trở xuống (lớn nhất: 3,2 mm)

(b) t/16 với tấm có chiều dày thực (t) lớn hơn 50 mm (lớn nhất: 9 mm)

(2) Đối với mối nối vòng tròn:

(a) t/4 với tấm có chiều dày thực (t) từ 40 mm trở xuống (lớn nhất: 5 mm)

(b) t/8 với tấm có chiều dày thực (t) lớn hơn 40 mm (lớn nhất: 19 mm)

(3) Đối với mối hàn của vỏ hình cầu và các tấm đáy, mối hàn giữa tấm đáy hình bán cầu và thành bình, áp dụng các giá trị dùng cho mối nối dọc.

2  Độ méo của thành bình chịu áp lực bên trong phải thỏa mãn các yêu cầu ở 11.4.2.

3  Các mối hàn phải không có độ lệch góc thấy rõ.

4  Độ méo và lệch góc của thành bình chịu áp lực bên ngoài phải được kiểm tra cho từng trường hợp có xét đến độ bền uốn dọc.

11.5.3  Khử ứng suất

1  Bình chịu áp lực thuộc nhóm I phải được xử lí nhiệt sau hàn để khử ứng suất sau khi mọi phụ tùng như bích nối, họng nối, tấm gia cường đã được hàn vào vị trí.

2  Bình chịu áp lực thuộc nhóm II tương ứng với các điều (1) hoặc (2) dưới đây, phải qua xử lí nhiệt để khử ứng suất thỏa mãn các yêu cầu ở -1.

(1) Chiều dày của các tấm thành lớn hơn 30 mm.

(2) Chiều dày của tấm thành không nhỏ hơn 16 mm và lớn hơn giá trị Tn tính theo công thức sau:

Trong đó:

D: Đường kính trong của thành bình (mm)

3  Bất kể các yêu cầu ở -1-2, việc khử ứng suất cơ học bằng nén cho bình chịu áp lực làm bằng thép cácbon hoặc thép cácbon mangan có thể dùng thay cho xử lí nhiệt sau hàn nếu được Đăng kiểm đồng ý và phải thực hiện các điều kiện sau:

(1) Các phần của bình chịu áp lực được hàn phức tạp như các họng nối phải qua xử lí nhiệt trước khi chúng được hàn vào các phần lớn hơn của bình chịu áp lực.

(2) Chiều dày của tấm không được vượt quá giá trị tiêu chuẩn đã được Đăng kiểm chấp nhận.

(3) Phải tiến hành tính toán ứng suất một cách chi tiết để khẳng định rằng ứng suất màng chính lớn nhất trong thời gian khử ứng suất cơ học tiến gần tới nhưng không vượt quá 90% giới hạn chảy của vật liệu. Đăng kiểm có thể yêu cầu đo biến dạng trong khi nén để khử ứng suất để kiểm tra lại việc tính toán.

(4) Quy trình khử ứng suất cơ học phải trình trước cho Đăng kiểm duyệt.

4  Trong trường hợp dùng vật liệu có tính va đập cao có thể bỏ qua việc khử ứng suất nếu Đăng kiểm đồng ý.

5  Trong trường hợp tiến hành công việc hàn sau đây trên các bình đã được khử ứng suất, có thể bỏ qua việc khử ứng suất sau hàn:

(1) Với thép cácbon và thép cácbon mangan:

(a) Khi phụ tùng có đường kính trong không quá 50 mm được nối bằng hàn góc với chiều dày tính toán của mối hàn không lớn hơn 12 mm.

(b) Khi phụ tùng không chịu áp lực được nối bằng hàn góc với chiều dày tính toán của mối hàn không lớn hơn 12 mm.

(c) Các phần hàn chốt

(2) Các mối hàn được Đăng kiểm chấp thuận riêng cho các vật liệu khác ngoài các vật liệu nêu ở (1). Trong trường hợp này phải tiến hành nung nóng trước một cách thích hợp trong quá trình hàn.

11.5.4  Thử hàn sản phẩm

1  Trong trường hợp các bình chịu áp lực thuộc nhóm I có kết cấu hàn phải tiến hành thử hàn sản phẩm theo quy định ở mục 11.5.4 này.

(1) Các tấm lấy làm mẫu thử phải thỏa mãn các yêu cầu sau:

(a) Các tấm thử phải được gán vào mỗi thành bình theo kiểu hàn liên tục đối với các mép của mối nối dọc.

Hơn nữa biến dạng của các tấm thử trong khi gia công phải cố gắng hạn chế đến mức nhỏ nhất có thể được.

(b) Các tấm thử cho mối nối vòng tròn của thành bình phải được chế tạo tách riêng ở cùng điều kiện hàn như mối nối vòng tròn. Tuy nhiên không đòi hỏi tấm thử cho mối nối vòng tròn, trừ khi thành bình không có mối nối dọc hoặc quy trình hàn cho mối nối vòng tròn khác hẳn quy trình cho mối nối dọc.

(c) Nói chung tấm thử phải được lấy từ cùng vật liệu dùng chế tạo bình chịu áp lực.

(2) Khi thử nghiệm cơ học các tấm thử, phải tiến hành thử kéo cho mối nối, thử uốn định hướng và thử va đập kiểu Charpy. Số lượng và kích thước của mẫu thử được cho trong Bảng 3/11.5.

(3) Phương pháp thử và kết quả phải thỏa mãn các yêu cầu sau:

(a) Thử kéo và thử uốn định hướng phải thỏa mãn các yêu cầu ở 11.4.4-4 (1) và (2).

(b) Thử va đập:

Mẫu thử va đập phải được lấy từ các phần mối hàn sao cho trục dọc của nó vuông góc với đường hàn và bề mặt của nó cách mặt trong của tấm 5 mm. Rãnh trên mẫu thử phải trùng với tâm đường hàn và phải ở trên bề mặt vuông góc với bề mặt tấm. Giá trị năng lượng hấp thụ trung bình của 3 mẫu thử không được nhỏ hơn giá trị đã được Đăng kiểm duyệt.

Bảng 3/11.5  Số lượng và kích thước mẫu thử

Số lượng mẫu thử

Kích thước mẫu thử

Thử kéo mối nối: 1

Như quy định ở Bảng 6/3.1 Phần 6 của Quy phạm này

Thử uốn định hướng hoặc thử uốn có trục lăn

Thử uốn bề mặt và thử uốn chân đường hàn: 1 bộ hoặc

Thử uốn cạnh: 1 bộ

Như chỉ dẫn ở Bảng 6/3.2 Phần 6 của Quy phạm này

Thử va đập kiểu Charpy: 1 bộ

Mẫu thử U4 như quy định ở 2.2.4 Phần 7-A của Quy phạm này.

Chú thích:

Với các tấm thử có chiều dày từ 20 mm trở xuống phải tiến hành thử uốn bề mặt và uốn chân mối hàn. Với các tấm có chiều dày lớn hơn 20 mm phải tiến hành thử uốn cạnh.

2  Khi các bình chịu áp lực thuộc nhóm II được hàn phải tiến hành thử hàn sản phẩm nêu ở -1, tuy nhiên có thể bỏ qua thử uốn định hướng trong số các yêu cầu của -1(2).

3  Thử lại

(1) Khi thử hỏng có thể tiến hành thử lại. Đối với thử kéo và thử uốn, hai mẫu thử thêm phải lấy từ cùng tấm thử hoặc từ các tấm thử khác được chế tạo trong cùng lô của tấm thử ban đầu cho mỗi lần hỏng. Khi thử lại, cả hai mẫu thử phải thỏa mãn các yêu cầu này. Với thử va đập, một bộ (3 mẫu thử) các mẫu thử thêm phải lấy từ cùng tấm thử hoặc tấm thử khác được chế tạo trong cùng lô, và nếu giá trị trung bình của các kết quả thử của tổng cộng 6 mẫu cao hơn giá trị trung bình yêu cầu thì kết quả thử được coi là đạt.

(2) Cho phép thử lại trong các trường hợp sau:

(a) Trong trường hợp các kết quả thử kéo và va đập không nhỏ hơn 90% giá trị quy định trong các yêu cầu.

(b) Trong trường hợp thử uốn định hướng không đáp ứng yêu cầu do nguyên nhân không phải là các khuyết tật trong các phần hàn.

4  Giảm bớt thử nghiệm

Tùy thuộc vào kinh nghiệm của thợ hàn, Đăng kiểm viên có thể chấp nhận thay đổi các thử nghiệm tay nghề đối với việc hàn các bình chịu áp lực.

11.5.5  Thử các mối hàn bằng cách chụp tia phóng xạ

1  Với các mối hàn giáp mép ứng với các điều (1) và (2) dưới đây, toàn bộ chiều dài của chúng phải qua thử bằng chụp bằng tia phóng xạ đầy đủ:

(1) Các mối nối dọc và mối nối vòng tròn cho các bình chịu áp lực của nhóm I.

(2) Các mối hàn mà hệ số bền mối nối của chúng được xác định tùy thuộc vào việc thử chụp bằng tia phóng xạ đầy đủ.

2  Đối với các bình chịu áp lực mà hệ số độ bền mối nối của chúng được xác định tùy thuộc vào việc thử ngẫu nhiên, phải tiến hành thử bằng chụp tia phóng xạ thỏa mãn các yêu cầu sau:

(1) Chiều dài không được nhỏ hơn 20% chiều dài của các mối nối dọc (nhỏ nhất 300 mm) và phần giao nhau của mối nối vòng tròn với mối nối dọc được hàn bởi cùng một người theo cùng phương pháp phải được chụp ngẫu nhiên bằng tia phóng xạ.

(2) Các chỗ phải chụp ngẫu nhiên bằng tia phóng xạ do Đăng kiểm viên quy định.

3  Quy trình thử chụp bằng tia phóng xạ và xử lý kết quả thử phải thỏa mãn các yêu cầu ở 11.4.5.

4  Bất kể các yêu cầu nêu ở -1-2 có thể tiến hành thử siêu âm thay cho thử chụp bằng tia phóng xạ trong trường hợp được Đăng kiểm duyệt riêng.

11.5.6  Thử không phá hủy cho các phần hàn khác

1  Các mối hàn của các phụ tùng như các lỗ khoét và các tấm gia cường của chúng cho các bình chịu áp lực yêu cầu thử chụp bằng tia phóng xạ đầy đủ phải được thử chụp tia phóng xạ hoặc thử hạt từ do Đăng kiểm xét duyệt. Tuy nhiên trong trường hợp xét thấy việc áp dụng các phương pháp thử này là không thực tế hoặc khi Đăng kiểm xét về vị trí và hình dạng hàn, có thể thay thử chụp bằng tia phóng xạ bằng thử chất lỏng thẩm thấu, thử siêu âm hoặc các thử nghiệm thích hợp khác.

2  Các mối hàn tại các phần lắp ghép của phụ tùng như các lỗ khoét và tấm gia cường cho chúng của các bình chịu áp lực cần thử ngẫu nhiên bằng chụp tia phóng xạ phải được thử không phá hủy nêu ở -1 theo phương pháp lấy mẫu.

3  Áp dụng các yêu cầu ở 11.5.5, được sửa đổi thích hợp cho quy trình thử không phá hủy và việc xử lý kết quả thử.

11.6  Hàn ống

11.6.1  Phạm vi áp dụng

Các yêu cầu ở 11.6 áp dụng cho hàn ống, van và phụ tùng ống thuộc nhóm III nêu ở Chương 12.

11.6.2  Độ thẳng của mối nối

Độ dịch ngang lớn nhất của các mối nối giữa các ống không được quá 1/4 chiều dày ống.

11.6.3  Gia nhiệt trước mối hàn

Khi hàn ống, vật liệu phải được gia nhiệt trước một cách thích hợp tùy thuộc vào loại và chiều dày của vật liệu.

11.6.4  Xử lí nhiệt sau hàn

1  Sau khi hàn, các ống với chiều dày nêu ở Bảng 3/11.6. phải qua xử lí nhiệt sau hàn theo loại vật liệu để giảm ứng suất dư.

2  Đối với việc xử lí nhiệt sau hàn cho các ống và hệ ống làm bằng vật liệu khác với các vật liệu ở -1, xử lí nhiệt sẽ được tiến hành khi Đăng kiểm cho là thích hợp tùy theo loại kim loại cơ sở, vật liệu hàn, quy trình hàn...

11.6.5  Thử không phá hủy

1  Các mối hàn giáp mép của các ống thuộc nhóm I và có đường kính danh nghĩa lớn hơn 65 mm phải được thử nghiệm bằng chụp tia phóng xạ đầy đủ.

2  Các mối hàn giáp mép của các ống thuộc nhóm I và có đường kính danh nghĩa không lớn hơn 65 mm và các mối hàn giáp mép của các ống thuộc nhóm II và có đường kính danh nghĩa vượt quá 90 mm phải qua kiểm tra chụp bằng tia phóng xạ bằng chọn mẫu theo hướng dẫn của Đăng kiểm viên.

3  Đăng kiểm có thể chấp thuận các thử nghiệm không phá hủy thích hợp khác thay cho kiểm tra bằng chụp tia phóng xạ.

4  Phải áp dụng các yêu cầu ở 11.4.5, được sửa đổi thích hợp cho việc kiểm tra chụp bằng tia phóng xạ.

5  Đối với hàn góc các ống thuộc nhóm I hoặc nhóm II, Đăng kiểm có thể yêu cầu kiểm tra bằng hạt từ hoặc các kiểm tra thích hợp khác khi xét đến vật liệu, kích thước và điều kiện khai thác của các ống và những điều tương tự.

6  Đăng kiểm có thể yêu cầu kiểm tra riêng khi xét về vật liệu hàn hoặc quy trình hàn.

Bảng 3/11.6  Các ống cần xử lí nhiệt sau hàn

Cấp ống (chú thích 1)

Cấp trong Bảng 3/11.1

Chiều dày mối hàn(t) (mm)

Cấp 1, Cấp 2 và Cấp 3

1

t ≥ 15

Cấp 4

Số hiệu 12

1

t ≥ 15

Số hiệu 22

Số hiệu 23

1

t > 8

Số hiệu 24

2

Cho tất cả (chú thích 2)

Chú thích:

(1) Cấp được quy định ở 4.2, Phần 7-A của Quy phạm này.

(2) Có thể bỏ qua xử lí nhiệt nếu chiều dày từ 8 mm trở xuống, đường kính ngoài từ 100 mm trở xuống và nhiệt độ thiết kế từ 450 oC trở xuống.

11.7  Hàn các bộ phận chính của động cơ dẫn động ...

11.7.1  Quy định chung

1  Hàn các bộ phận chính của các động cơ dẫn động v.v... phải thỏa mãn các yêu cầu ở 11.7.

2  Trong trường hợp các bộ phận chính của các động cơ dẫn động v.v... dự định có kết cấu hàn, phải được Đăng kiểm duyệt về hình dạng và kích thước của các phần hàn, vật liệu hàn, quy trình hàn, xử lí nhiệt và các yêu cầu thử không phá hủy.

11.7.2  Độ thẳng mối nối và chuẩn bị mép.

1  Độ thẳng hàng trong các mối hàn giáp mép phải thỏa mãn các yêu cầu sau:

(1) 1/4 chiều dày với phần hàn có chiều dày từ 40 mm trở xuống, lớn nhất 5 mm.

(2) 1/8 chiều dày với phần hàn có chiều dày lớn hơn 40 mm, và lớn nhất 19 mm.

2  Trong hàn giáp mép giữa các tấm có chiều dày khác nhau, mép của tấm dày hơn phải được vát dần vào mép tấm mỏng hơn.

3  Hàn giáp mép và hàn nối kiểu chữ T của các bộ phận có độ bền quan trọng phải được phay lưng hoặc kiểm tra chính xác để tránh khuyết tật tại chân mối hàn.

4  Trong trường hợp tiến hành hàn góc trong vùng bị ứng suất uốn, thì phần chân phải được kết thúc đều.

5  Việc hàn phải được tiến hành sao cho không gây nên độ vặn quá mức ở các mối hàn.

11.7.3  Gia nhiệt trước các mối hàn

1  Khi hàn các tấm dày, hàn thép hoặc thép hợp kim thấp với hàm lượng cácbon quá 0,23% hoặc hàn thép hợp kim, nếu Đăng kiểm xét thấy cần, thì phải tiến hành gia nhiệt trước trên các mối hàn.

2  Phương pháp gia nhiệt trước và nhiệt độ gia nhiệt nhỏ nhất phải được Đăng kiểm xem xét thích hợp được xác định theo loại kim loại cơ sở, vật liệu hàn, chiều dầy của mối hàn và phương pháp hàn.

11.7.4  Xử lí nhiệt sau hàn

Trong trường hợp dùng vật liệu dày hoặc điều kiện quá hạn chế có thể dẫn đến mức độ ảnh hưởng có hại đáng kể của ứng suất dư sau khi hàn tới độ bền của kết cấu, thì phải tiến hành xử lí nhiệt sau hàn.

11.7.5  Thử không phá hủy

Đối với việc kiểm tra các mối hàn, Đăng kiểm có thể yêu cầu thử siêu âm, thử bằng hạt từ, thử bằng chất lỏng thẩm thấu và các phương pháp thử không phá hủy khác nếu xét thấy thích hợp khi xét đến vật liệu sử dụng, kích thước và điều kiện làm việc.



CHƯƠNG 12  ỐNG, VAN, PHỤ TÙNG ỐNG VÀ MÁY PHỤ

12.1  Quy định chung

12.1.1  Phạm vi áp dụng

1  Các yêu cầu trong Chương này áp dụng cho thiết kế, chế tạo và thử nghiệm ống, van, phụ tùng ống và máy phụ.

12.1.2  Thuật ngữ

1  Áp suất thiết kế.

Áp suất thiết kế là áp suất lớn nhất của chất làm việc trong ống và không được nhỏ hơn các áp suất cho dưới từ (1) đến (4) dưới đây:

(1) Đối với các hệ thống có van an toàn hoặc thiết bị phòng quá áp khác, là áp suất đặt của van an toàn hoặc thiết bị phòng quá áp. Tuy nhiên đối với hệ thống ống hơi được nối với nồi hơi hay hệ thống ống gắn với bình chịu áp lực, là áp suất thiết kế của thành nồi hơi (là áp suất danh nghĩa, nếu nồi hơi có bộ quá nhiệt) hoặc áp suất thiết kế của thành bình chịu áp lực.

(2) Đối với ống ở phía đẩy của bơm, là áp suất đẩy khi bơm làm việc ở tốc độ định mức mà van ở phía đẩy đóng. Tuy nhiên đối với các bơm có van an toàn hoặc thiết bị phòng quá áp, là áp suất đặt của van an toàn hoặc thiết bị phòng quá áp.

(3) Đối với đường ống thổi xả của nồi hơi, áp suất thiết kế được quy định riêng ở 9.9.6-3.

(4) Đối với ống, van và phụ tùng ống dầu đốt, là áp suất làm việc lớn nhất hoặc 0,3 MPa, lấy trị số nào lớn hơn. Tuy nhiên, với ống, van và phụ tùng ống dầu đốt có nhiệt độ làm việc trên 60oC và áp suất làm việc trên 0,7 MPa, là áp suất làm việc lớn nhất hoặc 1,4 MPa, lấy trị số nào lớn hơn.

2  Nhiệt độ thiết kế.

Nhiệt độ thiết kế là nhiệt độ lớn nhất của chất làm việc trong ống ở điều kiện thiết kế.

3  Phụ tùng ống

Phụ tùng ống trong Phần này là các phụ tùng nối ống như bích nối ống, mối nối cơ khí, các đoạn ống, mối nối giãn nở, mối nối mềm, v.v... và các thiết bị khác của hệ thống đường ống như các thiết bị lọc và các thiết bị phân ly.

4  Đường kính danh nghĩa

Đường kính danh nghĩa là đường kính qui ước của ống (sau đây, được kí hiệu là “A” phía sau chỉ số kích thước).

12.1.3  Phân loại ống

1  Các ống được phân loại như nêu ở Bảng 3/12.1 theo loại chất lỏng, áp suất và nhiệt độ thiết kế. Tuy nhiên với các ống có đầu hở như ống thải, ống tràn, ống khí thải, ống xả của van an toàn và ống xả áp suất hơi nước được xếp vào nhóm III không kể đến nhiệt độ thiết kế.

2  Hệ thống ống của các chất lỏng khác với ở -1 sẽ được Đăng kiểm xem xét tùy theo đặc tính và điều kiện làm việc của chất lỏng.

12.1.4  Vật liệu

1  Vật liệu chế tạo máy phụ phải phù hợp với điều kiện làm việc của máy. Vật liệu chế tạo các phần quan trọng của máy phụ phải thỏa mãn các tiêu chuẩn đã được chấp nhận.

2  Vật liệu ống phải phù hợp với điều kiệu làm việc của ống và thỏa mãn các yêu cầu sau:

(1) Vật liệu ống nhóm I hoặc nhóm II phải thỏa mãn các yêu cầu ở Phần 7-A của Quy phạm này.

(2) Vật liệu ống nhóm III phải thỏa mãn các tiêu chuẩn đã được chấp nhận.

Bảng 3/12.1  Phân loại ống

Loại chất

Áp suất thiết kế (P) và nhiệt độ thiết kế (T)

Nhóm I

Nhóm II (Chú thích)

Nhóm III

Hơi nước

P > 1,6 MPa hoặc

T > 300 oC

P ≤ 1,6 MPaT ≤ 300 oC

P ≤ 0,7 MPaT ≤ 170 oC

Dầu nóng

P > 1,6 MPa hoặc

T > 300 oC

P ≤ 1,6 MPaT ≤ 300oC

P ≤ 0,7 MPaT ≤ 150 oC

Dầu đốt, dầu bôi trơn và dầu thủy lực dễ cháy

P > 1,6 MPa hoặc

T > 150 oC

P ≤ 1,6 MPaT ≤ 150 oC

P ≤ 0,7 MPaT ≤ 60 oC

Không khí, khí CO2, nước và dầu thủy lực không cháy

P > 4,0 MPa hoặc

T > 300oC

P ≤ 4,0 MPaT ≤ 300 oC

P ≤ 1,6 MPaT ≤ 200 oC

Chú thích: Trừ các ống thỏa mãn điều kiện của nhóm III

3  Vật liệu van và phụ tùng ống phải phù hợp với điều kiện làm việc của thiết bị đó và phải thỏa mãn các yêu cầu sau:

(1) Vật liệu chế tạo các van và phụ tùng ống nhóm I hoặc nhóm II, cũng như các van và phụ tùng gắn trực tiếp vào vỏ tàu và vách chống va phải thỏa mãn các yêu cầu ở Phần 7-A của Quy phạm này. Tuy nhiên có thể dùng vật liệu trong các tiêu chuẩn được chấp nhận để chế tạo van và phụ tùng nếu Đăng kiểm đồng ý sau khi xem xét kích thước và điều kiện làm việc.

(2) Vật liệu van và phụ tùng ống nhóm III phải thỏa mãn các tiêu chuẩn được chấp nhận.

12.1.5. Giới hạn sử dụng vật liệu

1  Thông thường, các ống được chế tạo bằng thép, đồng, hợp kim đồng hoặc gang. Vật liệu phải thỏa mãn các yêu cầu về giới hạn sử dụng như nêu dưới đây theo nhiệt độ thiết kế, sự phân loại, công dụng v.v... trừ khi có quy định khác. Tuy nhiên, các ống có đầu hở và thuộc nhóm III không kể đến nhiệt độ thiết kế, không phải áp dụng theo giới hạn sử dụng về nhiệt độ.

(1) Không được dùng các ống thép để làm các ống sau:

(a) Các ống có nhiệt độ thiết kế trên 350 oC với các ống cấp 1 và cấp 2 được nêu ở 4.2, Phần 7-A của Quy phạm này. Tuy nhiên có thể dùng các ống thép này cho nhiệt độ thiết kế tới 400 oC nếu bảo đảm được ứng suất cho phép.

(b) Các ống có nhiệt độ thiết kế trên 450 oC đối với các ống cấp 3, số hiệu 2 và 3 nêu ở 4.2, Phần 7-A của Quy phạm này.

(c) Các ống có nhiệt độ thiết kế trên 425 oC đối với các ống cấp 3 số hiệu 4 nêu ở 4.2, Phần 7-A của Quy phạm này.

(d) Các ống có nhiệt độ thiết kế trên 500 oC đối với các ống cấp 4, số hiệu 12 nêu ở 4.2, Phần 7-A của Quy phạm này.

(e) Các ống có nhiệt độ thiết kế trên 550 oC đối với ống cấp 4, số hiệu 22, 23 và 24 nêu ở 4.2, Phần 7-A của Quy phạm này.

(f) Các ống nhóm I và các ống thép cácbon với áp suất thiết kế trên 1,0 MPa hoặc nhiệt độ tính toán trên 230 oC đối với hệ thống thông thường nêu ở 4.2, Phần 7-A của Quy phạm này.

(g) Các ống thép khác khi Đăng kiểm cho rằng thích hợp

(2) Các ống đồng và hợp kim đồng không được dùng làm các ống sau:

(a) Các ống có nhiệt đô thiết kế lớn hơn 200 oC đối với các ống liền làm bằng hợp kim đồng - phốt pho đi-ô-xít, ống liền bằng đồng thau và ống của bầu ngưng.

(b) Các ống có nhiệt độ thiết kế lớn hơn 300 oC đối với các ống liền làm bằng hợp kim đồng ni ken và ống của bầu ngưng.

(c) Các ống hợp kim đồng xuyên qua các kết cấu cấp A và B, trừ trường hợp Đăng kiểm cho phép là trường hợp đặc biệt.

(d) Giới hạn sử dụng theo nhiệt độ đối với các ống đồng và hợp kim đồng khác do Đăng kiểm quy định.

(3) Không được dùng các ống gang để làm các ống sau:

(a) Các ống thuộc nhóm III đối với ống gang có độ dãn dài nhỏ hơn 12%.

(b) Các ống thuộc nhóm I đối với ống gang có độ dãn dài từ 12% trở lên.

(c) Các ống có thể bị va đập thủy lực và các ống phải chịu uốn hoặc chấn động lớn hoặc bị lệch tâm nhiều.

(4) Ngoài các quy định (2) và (3) trên đây, các ống đồng, hợp kim đồng và gang phải thỏa mãn các yêu cầu về công dụng trong Bảng 3/12.2. Tuy nhiên có thể không áp dụng yêu cầu này nếu được Đăng kiểm đồng ý.

Bảng 3/12.2  Giới hạn sử dụng theo công dụng ống

Vật liệu

Công dụng ống (chú thích 1)

Đồng

Hợp kim đồng

Gang

Ống dầu đốt

Ống dầu bôi trơn trong khoang máy

Ống dầu thủy lực trong khoang máy

Ống dầu nóng trong khoang máy

Ống dầu hàng

Ống không khí

Ống đo ở ngoài vùng đo

-

(chú thích 2)

-

(chú thích 2)

-

(chú thích 3)

Ống tràn

Ống hút khô

Ống nước dằn

Ống thải ra mạn và ống vệ sinh

Ống ở dưới boong mạn khô

Ống chữa cháy trên tàu

Ống làm tăng nguy hiểm hoặc ngập nước do hỏng

Ống khi bị cháy

Ống xả nước nồi hơi

-

-

-

Ống dầu điều khiển trong buồng máy

x

-

(chú thích 2)

-

Ống khí nén để đóng từ xa van hút của két

Ống khí nén điều khiển từ xa máy phụ, van .v.v... dùng khi có cháy

x

-

-

Chú thích:

1  Không bao gồm các ống đo, ống thải và các ống thông hơi.

2  Có thể sử dụng cho phần đặt trong két.

3  Bao gồm cả ở ngoài khoang máy.

Dấu hiệu: x: có thể sử dụng

                  -: cấm sử dụng

2  Thông thường, các van và phụ tùng ống được chế tạo bằng thép, hợp kim đồng hoặc gang. Trừ các trường hợp được quy định khác đi, chúng phải thỏa mãn các yêu cầu dưới đây về giới hạn sử dụng theo nhiệt độ thiết kế, loại, công dụng v.v. Tuy nhiên đối với các van và phụ tùng ống có đầu hở và được phân loại ở nhóm III, bất kể nhiệt độ thiết kế, không phải áp dụng giới hạn sử dụng theo nhiệt độ.

(1) Không được dùng các sản phẩm thép rèn và đúc để làm van và phụ tùng ống sau:

(a) Các van và phụ tùng ống có nhiệt độ thiết kế lớn hơn 425oC bằng thép các bon đúc và rèn được nêu ở 5.16.1, Phần 7-A của Quy phạm này.

(b) Các van và phụ tùng ống với nhiệt độ thiết kế lớn hơn 550oC đối với thép hợp kim thấp đúc và thép hợp kim thấp rèn nêu ở 5.16.1, Phần 7-A của Quy phạm này.

(c) Các sản phẩm thép đúc và rèn khác khi được Đăng kiểm chấp thuận.

(2) Không được dùng các van và phụ tùng ống bằng hợp kim đồng để làm van và phụ tùng có nhiệt độ thiết kế lớn hơn 210 oC. Tuy nhiên có thể dùng đồng đỏ đặc biệt làm van và phụ tùng ống có nhiệt độ bằng hoặc nhỏ hơn 260 oC khi được Đăng kiểm đồng ý.

(3) Không được dùng các sản phẩm gang có độ dãn dài nhỏ hơn 12% để làm van và phụ tùng ống sau:

(a) Van và phụ tùng ống có nhiệt độ thiết kế lớn hơn 220 oC.

(b) Van và phụ tùng ống thuộc nhóm I, trừ khi được Đăng kiểm chấp nhận sau khi xem xét kết cấu và công dụng của chúng.

(c) Van và phụ tùng ống thuộc nhóm II (trừ các ống hơi nước).

(d) Van lắp trên vách ngoài của két dầu đốt và chịu cột áp tĩnh của chất lỏng bên trong.

(e) Van, mặt tựa và đoạn ống lắp van vào tôn vỏ hoặc cửa thông biển.

(f) Van được lắp trực tiếp vào vách chống va.

(g) Van và phụ tùng của hệ thống ống xả nước của nồi hơi.

(h) Hệ thống ống có thể bị va đập thủy lực và van, phụ tùng ống của hệ thống ống có thể bị lệch tâm hoặc chấn động lớn.

(i) Van và phụ tùng của hệ thống ống dằn sạch xuyên qua két dầu hàng để tới két mũi.

(j) Van và phụ tùng của hệ thống ống dầu hàng có áp suất thiết kế lớn hơn 1,6 MPa.

(k) Van nối của hệ thống hàng lỏng dễ cháy giữa bờ và tàu.

(4) Không được dùng các sản phẩm gang có độ dãn dài bằng hoặc lớn hơn 12% để làm van, phụ tùng ống cho các ống thuộc nhóm I, trừ trường hợp được Đăng kiểm chấp nhận sau khi xem xét về kết cấu và công dụng của chúng.

12.1.6  Sử dụng vật liệu đặc biệt

Có thể sử dụng vật liệu đặc biệt như ống cao su mềm, ống nhựa, ống vinyl, hợp kim nhôm v.v ... không theo các điều ở 12.1.5 nêu trên, nếu được Đăng kiểm đồng ý sau khi xem xét về an toàn chống cháy, ngập nước cũng như điều kiện làm việc.

12.2  Chiều dày ống

12.2.1  Chiều dày quy định của ống chịu áp lực bên trong

1  Chiều dày quy định của ống chịu áp lực bên trong được xác định theo công thức sau:

tr = t0 + b + C

Trong đó:

tr: Chiều dày yêu cầu của ống (mm)

t0 =

P: Áp suất thiết kế (MPa)

D: Đường kính ngoài của ống (mm)

f: Ứng suất cho phép, nêu ở -3 (N/mm2)

J: Hệ số bền của mối nối được cho như sau:

Các ống liền: 1,00

Các ống hàn điện trở: 0,85 (có thể lấy là 1,00 trong trường hợp phải tiến hành kiểm tra khuyết tật bằng siêu âm hoặc phương pháp kiểm tra khác mà Đăng kiểm cho là thích hợp đối với toàn bộ chiều dài mối hàn)

b: Số bù thêm cho chiều dày ống bị biến mỏng khi uốn, được tính theo công thức sau:

b =

R: Bán kính cong trung bình (mm)

Tuy nhiên không cần xét đến b khi đảm bảo rằng rằng ứng suất màng tính toán ở chỗ cong không vượt quá trị số cho phép.

C: Lượng bù thêm cho ăn mòn nêu ở -5 (mm)

2  Chiều dày của ống có dung sai chiều dày âm không được nhỏ hơn trị số t1 theo công thức sau:

Trong đó: tr: Xác định như ở -1 trên đây

a: Dung sai âm lớn nhất (%)

3  Ứng suất cho phép của từng vật liệu phải thỏa mãn các yêu cầu sau:

(1) Ứng suất cho phép (f) của các ống thép các bon và thép hợp kim thấp phải được chọn là trị số nhỏ nhất trong các trị số tính toán bởi các công thức sau, hoặc là trị số cho trong Bảng 3/12.3(1). Tuy nhiên nếu nhiệt độ thiết kế không thuộc vào vùng rão, thì không cần xét trị số f3:

; ;

Trong đó:

R20: Giới hạn bền kéo nhỏ nhất của vật liệu ở nhiệt độ trong phòng (N/mm2)

Et: Giới hạn chảy hoặc giới hạn giãn dài qui ước của vật liệu ở nhiệt độ thiết kế (N/mm2)

SR: Ứng suất trung bình của vật liệu gây phá hủy (nứt, gãy) sau 100.000 giờ ở nhiệt độ thiết kế (N/mm2)

(2) Ứng suất cho phép của ống đồng, ống đồng thau và ống đồng niken lấy theo các trị số cho trong Bảng 3/12.3(2)

(3) Đăng kiểm sẽ xem xét ứng suất cho phép của các vật liệu khác với vật liệu ở (1) và (2) cho từng trường hợp.

4  Khi tính t0-1, lấy ứng suất cho phép bằng 1/5 giới hạn bền kéo nhỏ nhất của vật liệu ở nhiệt độ trong phòng thay cho ứng suất cho phép nêu ở -3(1) đối với ống thép có nhiệt độ thiết kế không vượt quá 250 oC, cần phải có b trong công thức tính tr-1 và không cần xét yêu cầu tăng thêm cho dung sai âm nêu ở -2.

5  Lượng bù thêm cho ăn mòn của các ống thép, đồng và hợp kim đồng phải lấy theo Bảng 3/12.43/12.5 tương ứng.

12.2.2  Chiều dày nhỏ nhất của ống

1  Chiều dày các ống thép phải thỏa mãn các yêu cầu nêu ở 12.2.1 tùy theo công dụng và vị trí đặt ống, không được nhỏ hơn trị số cho trong Bảng 3/12.6. Nhưng nếu dùng ống thép hợp kim chống ăn mòn thay cho ống thép, chiều dày nhỏ nhất của ống sẽ được Đăng kiểm xem xét trong từng trường hợp cụ thể.

2  Với các ống được bảo vệ chống ăn mòn hiệu quả, có thể giảm chiều dày nhỏ nhất nêu trong Bảng 3/12.6(2) xuống không quá 1 mm, trừ các ống thép dùng cho hệ thống dập cháy bằng CO2.

3  Khi xác định chiều dày ống theo Bảng 3/12.6(2), không cần tính đến dung sai âm và giảm độ dày do uốn ống. Nhưng đối với các ống có ren, phải đo chiều dày nhỏ nhất tại chân ren, trừ các phần ren để lắp đầu ống của các ống thông hơi, của các ống tràn và các ống đo cũng như phần ren của các ống dập cháy bằng CO2 từ trạm phân phối tới các đầu phun.

4  Chiều dày nhỏ nhất của các ống đồng và hợp kim đồng phải như quy định trong Bảng 3/12.7.

Bảng 3/12.3(1)  Trị số ứng suất cho phép của ống thép (f)

Nhiệt độ
thiết kế
(oC)



Vật liệu

Ứng suất cho phép của ống thép (f) (N/mm2)

100 hoặc nhỏ hơn

150

200

250

300

350

375

400

425

450

475

500

525

550

Cấp 1

No.2

123

114

105

96

87

78



No.3

138

128

118

107

96

90



No.2

123

114

105

96

87

78

Cấp 2

No.3

138

128

118

107

96

90



No.4

156

145

133

122

117

113



No.2

123

114

105

96

87

78

75

70

63

56

Cấp 3

No.3

138

128

118

107

96

90

87

84

71

57



No.4

156

145

133

122

117

113

105

96

77



No.12

119

112

105

97

89

85

83

80

77

73

70

65

Cấp 4

No.22

121

116

111

105

99

93

91

89

85

80

76

71

55

38



No.23

121

116

111

105

99

93

91

89

85

80

76

71

56

40



No.24

121

116

111

105

99

93

91

89

85

80

76

71

56

41

Chú thích:

1  Các giá trị trung gian được xác định bằng nội suy.

2  Vật liệu của ống thép trong bảng phải thỏa mãn các yêu cầu trong Phần 7-A của Quy phạm này.

Bảng 3/12.3(2)  Trị số ứng suất cho phép của ống đồng và hợp kim đồng

Nhiệt độ
thiết kế
(o C)

Loại vật liệu

Ứng suất cho phép của ống đồng và ống hợp kim đồng (f) (N/mm2)

50 hoặc nhỏ hơn

75

100

125

150

175

200

225

250

275

300

Ống đồng phốt pho liền

C1201

C1220

41

41

40

40

34

27,5

18,5

Ống đồng thau liền và ống của bầu ngưng và thiết bị trao đổi nhiệt

C4430

68

68

68

68

68

67

24

C6870

C6871

C6872

78

78

78

78

78

51

24,5

Ống đồng - niken liền và ống của bầu ngưng và thiết bị trao đổi nhiệt

C7060

68

68

67

65,5

64

62

59

56

52

48

44

C7100

73

72

72

71

70

70

67

65

63

60

57

C7150

81

79

77

75

73

71

69

67

65,5

64

62

Chú thích: Các giá trị trung gian được xác định bằng nội suy

Bảng 3/12.4  Lượng bù thêm cho ăn mòn của ống thép (C)

Công dụng của đường ống

C (mm)

Hệ thống hơi quá nhiệt

0,3

Hệ thống hơi bão hòa

Công dụng chung

0,8

Hệ thống ống xoắn hơi nước trong các két dầu hàng

2

Hệ thống ống xoắn hơi nước trong các két dầu đốt

1

Hệ thống cấp nước nồi hơi

Hệ thống tuần hoàn hở

1,5

Hệ thống tuần hoàn kín

0,5

Hệ thống xả của nồi hơi

1,5

Hệ thống không khí nén

1

Hệ thống dầu bôi trơn và dầu thủy lực

0,3

Hệ thống dầu đốt

1

Hệ thống dầu hàng

2

Hệ thống công chất làm lạnh của hệ thống làm lạnh

0,3

Hệ thống nước ngọt

0,8

Hệ thống nước biển

3

Chú thích:

1. Với các ống được bảo vệ chống ăn mòn bên trong có hiệu quả, có thể giảm lượng bù thêm cho ăn mòn trong bảng tới 50% nếu được Đăng kiểm đồng ý.

2. Nếu dùng thép hợp kim đặc biệt có khả năng chống ăn mòn, có thể giảm lượng bù thêm cho ăn mòn tới 0.

3. Với các ống nước biển bằng thép có đường kính danh nghĩa bằng hoặc nhỏ hơn 25A, có thể giảm lượng bù thêm cho ăn mòn xuống tới 1,5 mm.

4. Khi khí áp dụng theo Bảng này hoặc dùng chất lỏng không có trong Bảng, lượng bù thêm cho ăn mòn sẽ được Đăng kiểm xem xét cho từng trường hợp theo điều kiện ăn mòn.

5. Đối với các đường ống đi qua các két, lượng bù thêm cho ăn mòn phải phù hợp với các trị số trong Bảng và tùy thuộc chất lỏng ngoài ống để tính độ ăn mòn bên ngoài ống.

Bảng 3/12.5  Lượng bù thêm cho ăn mòn của đồng và hợp kim đồng (C)

Loại vật liệu

C (mm)

Ống liền hợp kim đồng phốt pho đi-ô-xít và ống liền đồng thau nêu trong Bảng 3/12.3(2)

0,8

Ống liền đồng niken nêu trong Bảng 3/12.3(2)

0,5

Chú thích: Với các chất lỏng không gây ăn mòn cho vật liệu được dùng, có thể lấy lượng bù thêm cho ăn mòn bằng 0.

12.3  Kết cấu các van và phụ tùng ống

12.3.1  Quy định chung

Các van, phụ tùng ống, vòng đệm, đệm kín phải phù hợp với điều kiện sử dụng và phải có kết cấu theo tiêu chuẩn được Đăng kiểm cho là phù hợp hoặc có kết cấu tương đương.

12.3.2  Van và phụ tùng ống đặc biệt

Van, phụ tùng ống, vòng đệm và đệm kín có kết cấu đặc biệt hoặc được chế tạo theo một phương pháp công nghệ đặc biệt được dùng cho các ống nhóm III phải được Đăng kiểm đồng ý.

12.3.3  Nối ống cơ khí

1  Các mối nối cơ khí phải là kiểu được duyệt và thích ứng với điều kiện làm việc và mục đích sử dụng. Kết cấu và kiểu phải phù hợp với các mẫu nêu tại Hình 3/12.1 tùy thuộc vào kiểu mối nối áp dụng được cho ở Bảng 3/12.8Bảng 3/12.9.

2  Các mối nối cơ khí mà trong trường hợp hư hỏng có thể gây ra cháy hoặc ngập nước thì không được sử dụng trên các đoạn ống nối trực tiếp với các cửa thông biển hoặc nằm trong các két chứa chất lỏng dễ cháy.

3  Đường ống có mối nối cơ khí phải được căn chỉnh thích đáng để đảm bảo độ đồng tâm và được đỡ thích đáng. Không được sử dụng các bệ đỡ hoặc giá treo để chỉnh cưỡng bức độ đồng tâm của đường ống tại các vị trí nối ống.

4  Không được sử dụng mối nối trượt trong các két trừ khi két chứa chất tương tự như trong ống. Các mối nối trượt không bị chặn chỉ được sử dụng trong trường hợp cần có bù cho sự biến dạng đường ống. Không được dùng mối nối này như phương tiện chính để nối ống.

5  Nếu các mối nối cơ khí làm giảm chiều dày thành ống do sử dụng các vành loại ngoạm hoặc các chi tiết kết cấu khác, phải lưu ý đến chiều dày bị giảm đi này khi tính toán chiều dày thành ống nhỏ nhất để chịu được áp suất làm việc.

6  Kết cấu mối nối cơ khí phải tránh được sự rò rỉ do ảnh hưởng của xung áp suất, dao động của đường ống. Sự biến đổi nhiệt và các ảnh hưởng tương tự khác xảy ra trong quá trình hoạt động trên tàu.

7  Vật liệu các mối nối cơ khí phải phù hợp với vật liệu ống và chất lỏng bên trong và bên ngoài.

8  Các mối nối cơ khí phải được thiết kế chịu được áp lực bên trong và bên ngoài ống tùy theo công dụng và khi được sử dụng trong các đoạn ống hút phải có khả năng hoạt động ở trạng thái chân không.

12.4  Nối và uốn ống

12.4.1  Hàn ống

Việc hàn hệ thống ống phải thỏa mãn các yêu cầu ở Chương 11.

12.4.2  Nối các đoạn ống

1  Việc nối trực tiếp các đoạn ống thuộc nhóm I hoặc II phải theo dạng hàn giáp mép. Tuy nhiên đối với các ống có đường kính danh nghĩa không lớn hơn 50A, có thể dùng cách hàn có ống lồng ngoài (hàn chồng mép nhờ vòng đệm).

2  Không được nối ống bằng ren (chỉ được nối ống bằng ren côn cho các ống thuộc nhóm I và nhóm II) cho các ống sau. Tuy nhiên, có thể chấp nhận việc nối bằng ren cho các ống nêu tại (3) và (4) khi xét đến công dụng của đường ống.

(1) Ống chứa chất dễ cháy, trừ các ống có đường kính nhỏ sử dụng cho khí cụ máy móc.

(2) Đường ống CO2, trừ trường hợp ống bên trong các khoang được bảo vệ và ở trong buồng chứa các bình CO2.

(3) Ống thuộc nhóm I với đường kính danh nghĩa không lớn hơn 25A.

(4) Ống thuộc nhóm IIIII với đường kính danh nghĩa không lớn hơn 50A.

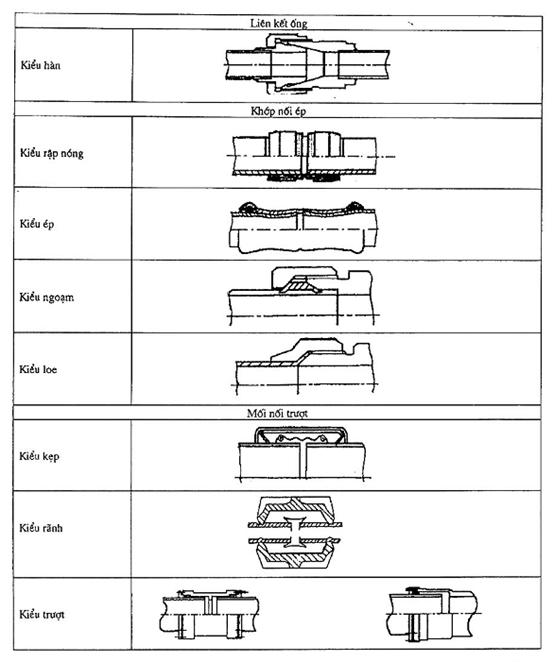

Hình 3/12.1  Mẫu mối nối cơ khí

Bảng 3/12.6(1)  Chiều dày nhỏ nhất của ống thép

Công dụng của ống

Vị trí ống

Chiều dày nhỏ nhất. Các chữ cái được đặt trong ngoặc ứng với Bảng 3/12.6(2)

Ống hút khô

Đi qua các két trừ két dầu hàng

(E)

Đi qua các két dầu hàng

16 mm

Không qua các két

(H)

Ống nước dằn

Đi qua các két trừ két dầu hàng (chú thích 2)

(E)

Đi qua két dầu hàng

Để xả ra ngoài mạn

16 mm

Cho các két dằn trước vách chống va

16 mm

Cho các trường hợp khác

(E) nhưng là (D) khi D ≥ 100A

Không đi qua các két

(H)

Ống thoát nước

Ống vệ sinh (chú thích 1)

Xuyên qua vỏ tàu trừ các két dầu hàng và các khoang hàng và yêu cầu có van một chiều tự động

(G)

Xuyên qua vỏ tàu trừ các két dầu hàng và các khoang hàng và không yêu cầu có van một chiều tự động

(D)

Dẫn từ boong trống và đi qua các két dầu hàng

(A) nhưng là 16 mm khi D ≥ 150A

Đi qua khoang hàng

Không được bảo vệ

(A) (chú thích 5)

Được bảo vệ

(C) (chú thích 5)

Đi qua két dằn

(G)

Không đi qua các két

(G)

Ống thông hơi

Ống tràn

Ống đo

Đi qua các két trừ két dầu hàng

(E)

Đi qua các két dầu hàng

(B)

Cho các két liền vỏ

(G)

Phần đầu cùng của ống thông hơi lộ ra phía trên boong mạn khô và boong thượng tầng (chú thích 1)

(chú thích 3)

(E)

(chú thích 4)

(G)

Ống dầu đốt

Đi qua các két trừ các két dầu đốt

(E)

Ống nước biển

Đi qua các két

(E)

Không đi qua các két

(H)

Ống nước ngọt

Đi qua các két

(E)

Ống dầu hàng

Đi qua các két dằn

(E) nhưng là (D) khi D ≥ 100A

Đi qua các két dầu hàng

(E) nhưng là (F) khi D ≥ 250A

Không đi qua két

(F)

Ống dập cháy bằng CO2

Từ các bình tới trạm phân phối

(I)

Từ trạm phân phối đến các đầu phun

(J)

Các ống khác với các ống trên

(K)

Chú thích:

1  Bảng này không áp dụng cho các ống thoát nước và các ống vệ sinh của các tàu không chạy tuyến quốc tế và các tàu có chiều dài nhỏ hơn 24 m.

2  (H) được áp dụng khi một ống nước dằn an toàn (nguy hiểm) qua một két nước dằn an toàn (nguy hiểm).

Ống nước dằn nguy hiểm là ống để hút và xả nước dằn của một két nước dằn nguy hiểm (một két nước dằn kề với một két dầu hàng hoặc một két nước dằn nối với một két dầu hàng qua một ống hở đầu).

Ống nước dằn an toàn là ống để hút và xả nước dằn cho một két nước dằn an toàn (két nước dằn không phải là két nước dằn nguy hiểm).

3  Đối với các ống thông hơi ở vị trí I hoặc II được xác định ở 18.1.2, Phần 2-A của Quy phạm này dẫn đến các khoang dưới boong mạn khô, thượng tầng kín và tàu trên boong kín.

4  Đối với các ống thông hơi khác với ống được mô tả ở chú thích 3.

5  Chiều dày của ống không cần vượt quá chiều dày của tôn vỏ ở chỗ ống xuyên qua.

12.4.3  Nối ống với phụ tùng ống

1  Mối nối giữa ống và bích ống phải phù hợp với điều kiện làm việc, có kết cấu và độ bền thỏa mãn các yêu cầu ở Hình 3/12.2 theo sự phân loại để áp dụng nêu trong Bảng 3/12.10 hoặc các dạng mối nối khác được Đăng kiểm cho là phù hợp.

2  Các van và phụ tùng ống bằng kim loại màu có thể được nối vào ống kim loại màu bằng hàn hơi. Trong trường hợp này dạng hàn hơi và phương pháp áp dụng phải phù hợp với các điều kiện sử dụng của chúng.

3  Mối nối giữa ống với phụ tùng ống trừ bích nối phải thỏa mãn các yêu cầu ở 12.4.2-1 nêu trên.

Bảng 3/12.6(2)  Chiều dày nhỏ nhất của ống thép (1),(3) (mm)

Đường kính danh nghĩa (A)

Đường kính ngoài (mm)

Chữ cái tương ứng

(A)

(B)

(C)

(D)

(E)

(F)

(G)

(H)

(I)(2)

(J)(2)

(K)

6

10,5

-

-

-

-

-

-

-

-

-

-

1,6

8

13,8

-

-

-

-

-

-

-

-

-

-

1,8

10

17,3

-

-

-

-

-

-

-

-

-

-

1,8

15

21,7

-

-

-

-

-

2,8

-

3,2

3,2

2,6

2,0

20

27,2

-

-

-

-

-

2,9

-

3,2

3,2

2,6

2,0

25

34,0

-

-

-

-

-

3,4

-

3,2
