Tải về định dạng Word (166KB) Tải về định dạng PDF (169.4KB)

Tiêu chuẩn quốc gia TCVN 6805:2001 (ISO 10226 : 1991) về Quặng nhôm – Phương pháp thực nghiệm kiểm tra độ lệch lấy mẫu

TIÊU CHUẨN QUỐC GIA

TCVN 6805 : 2001

ISO 10226 : 1991

QUẶNG NHÔM - PHƯƠNG PHÁP THỰC NGHIỆM KIỂM TRA ĐỘ LỆCH LẤY MẪU

Aluminium ores - Experimental methods for checking the bias of sampling

Lời nói đầu

TCVN 6805 : 2001 hoàn toàn tương đương với ISO 10226 : 1991

TCVN 6805 : 2001 do Ban kỹ thuật tiêu chuẩn TCVN/TC129 "Quặng nhôm" biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



QUẶNG NHÔM - PHƯƠNG PHÁP THỰC NGHIỆM KIỂM TRA ĐỘ LỆCH LẤY MẪU

Aluminium ores - Experimental methods for checking the bias of sampling

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp thực nghiệm kiểm tra độ lệch lấy mẫu quặng nhôm, khi việc lấy mẫu được tiến hành theo TCVN 6803 : 2001 (ISO 8685).

Chú thích 1 - Phương pháp này cũng áp dụng để kiểm tra độ lệch chuẩn bị mẫu, khi tiến hành chuẩn bị mẫu theo TCVN 2823 : 1999 (ISO 6140).

2. Tiêu chuẩn trích dẫn

TCVN 2823 : 1999 (ISO 6140) Quặng nhôm - Chuẩn bị mẫu.

TCVN 6803 : 2001 (ISO 8685) Quặng nhôm - Qui trình lấy mẫu.

3. Quy định chung

3.1. Trong các phương pháp thực nghiệm nêu ở tiêu chuẩn này, kết quả của phương pháp cần kiểm tra (gọi là Phương pháp B) được so sánh với kết quả của phương pháp đối chứng (gọi là Phương pháp A) mà về mặt kỹ thuật và thực nghiệm, được xem là phương pháp cho kết quả gần như không có độ lệch.

Trong trường hợp, về mặt thống kê, không có độ lệch đáng kể giữa các kết quả đạt được bằng Phương pháp B và Phương pháp A, thì chấp nhận Phương pháp B là phương pháp thường dùng.

Chú thích 2 - Trong tiêu chuẩn này, độ lệch được đánh giá bằng việc ứng dụng thử nghiệm t (một phía) ở mức ý nghĩa 5%, bằng cách định rõ xem độ lệch giữa kết quả của Phương pháp A và Phương pháp B đúng với độ chênh lệch ngẫu nhiên hoặc kết quả đó là độ chênh lệch thống kê.

Số lần đo song song không được ít hơn 20. Số lượng cặp số liệu cần thiết phụ thuộc vào độ lệch chuẩn của chênh lệch từ 20 cặp số liệu và giá trị độ lệch d , được xác định theo qui định tại điều 5.

Có thể sử dụng bất cứ đặc tính chất lượng hóa hoặc lý. Những đặc tính thường được sử dụng nhiều nhất là nhôm oxit, silic oxit và hàm lượng ẩm. Để khẳng định rằng không có độ lệch, độ lệch thường được xác định không chỉ bằng một thông số, mà bằng một vài thông số, tốt nhất là những thông số cần quan tâm. Các đặc tính phân tích cần được định rõ trước khi thực nghiệm bắt đầu. Khi các mẫu đơn dùng cho Phương pháp A và B có thể lấy từ những phần quặng kề liền nhau thì việc chuẩn bị và thử nghiệm nên tiến hành trên từng mẫu đơn riêng. Không bao giờ sử dụng số liệu tổng hợp đối với mẫu đơn, mẫu phụ hoặc mẫu chung để so sánh.

Phương pháp phân tích số liệu thực nghiệm mô tả ở điều 5 cũng có thể áp dụng để kiểm tra khả năng chênh lệch đáng kể của kết quả thu nhận từ các mẫu lấy từ các vị trí khác nhau của một lô quặng. Thí dụ: từ điểm chất quặng và điểm tháo quặng.

3.2. Sau khi tiến hành một loạt thực nghiệm, nên lặp lại thực nghiệm trong những khoảng thời gian đều đặn và khi có thay đổi về chất lượng quặng. Thực nghiệm cũng phải được lặp lại khi có những thay đổi về thiết bị hoặc việc cung cấp quặng.

4. Phương pháp lấy mẫu và chuẩn bị mẫu.

4.1. Lấy mẫu

Phương pháp đối chứng (Phương pháp A) để kiểm tra độ lệch lấy mẫu là phương pháp dừng băng tải. Phương pháp được kiểm tra (Phương pháp B) phải so sánh với Phương pháp A và sử dụng cùng một vật liệu.

Thí dụ: Lấy mẫu bằng phương pháp cơ giới (xem TCVN 6803 : 2001 (ISO 8685)).

Phương pháp A: Lấy mẫu bằng phương pháp dừng băng tải.

Phương pháp B: Lấy từng mẫu đơn từ băng tải đang chuyển động bằng máy lấy mẫu.

4.2. Chuẩn bị mẫu

Các phương pháp để tạo ra cặp mẫu, chuẩn bị mẫu và thử nghiệm như nêu tại điều 4.2.1 và 4.2.2.

4.2.1. Mẫu đơn thu nhận từ một lô quặng theo Phương pháp A và B tạo thành hai mẫu A và B.

4.2.2. Mẫu A và B phải được lấy theo cùng một cách, chuẩn bị mẫu theo qui định tại TCVN 2823 : 1999 (ISO 6140) và đo theo qui định ở tiêu chuẩn Việt Nam liên quan để có một cặp kết quả đo.

Qui trình trên đây cần được tiến hành trên 20 cặp mẫu trở lên (xem điều 3.1).

5. Phân tích số liệu thực nghiệm

5.1. Xác định độ lệch chuẩn của độ chênh lệch.

5.1.1. Biểu thị kết quả đo thu nhận bằng các phương pháp A và B, xAi....xBi , tương ứng.

5.1.2. Tính độ chênh lệch di giũa xAi và xBi theo phương trình:

di = xBi - xAi với i = 1; 2...k                                              (1)

trong đó: k là số loạt cặp số liệu.

5.1.3. Tính giá trị trung bình  của độ chênh lệch chính xác đến một số thập phân nhỏ hơn số thập phân sử dụng khi đo:

                                         (2)

5.1.4. Tính tổng bình phương SSd và độ lệch chuẩn của độ chênh lệch sd:

SSd =                                              (3)

Sd =                                                       (4)

5.2. Xác định số lượng loạt số liệu cần thiết cho thực nghiệm nr

Tính giá trị độ chênh lệch chuẩn D theo phương trình :

D =                                                                         (5)

Khi đó, từ bảng 1 xác định giá trị của nr tương ứng với giá trị của D.

Khi nr £ k thì tiến hành theo điều 5.3. Khi nr > k tiến hành thực nghiệm bổ sung trên (nr - k) loạt số liệu. Qui trình này phải lặp lại cho đến khi số lượng bộ dữ liệu bằng hoặc lớn hơn giỏ trị của nr như qui định tại bảng 1.

Bảng 1 - Số lượng bộ dữ liệu yêu cầu nr , xác định bằng giá trị độ chênh lệch chuẩn D

Khoảng độ chênh lệch chuẩn D

Số lượng bộ dữ liệu yêu cầu nr

Khoảng độ chênh lệch chuẩn D

Số lượng bộ dữ liệu yêu cầu nr

0,30 ≤ D <>

0,35 ≤ D <>

0,40 ≤ D <>

0,45 ≤ D <>

0,50 ≤ D <>

0,55 ≤ D <>

0,60 ≤ D<>

0,65 ≤ D <>

0,70 ≤ D <>

0,75 ≤ D <>

0,80 ≤ D <>

0,85 ≤ D <>

0,90 ≤ D <>

0,95 ≤ D <>

1,00 ≤ D <>

122

90

70

55

45

38

32

28

24

21

19

17

15

14

13

1,1 ≤ D<>

1,2 ≤ D <>

1,3 ≤ D<>

1,4 ≤ D <>

1,5 ≤ D <>

1,6 ≤ D <>

1,7 ≤ D <>

1,8 ≤ D <>

1,9 ≤ D <>

2,0 ≤ D

11

10

8

8

7

6

6

6

5

5

Chú thích - Bảng này lấy từ trang 606 và 607 của tài liệu Thiết kế và Phân tích Thực nghiệm công nghiệp do Owen L. Navíes xuất bản năm 1956. Tài liệu này liệt kê các giá trị của nr ứng với D ở mức tin cậy a = 0,05 và b = 0,05, ở đây µ có thể cho là chênh lệch thống kê, khi không có độ chênh lệch nào (nghĩa là mức độ tin cậy của thử nghiệm t một chiều) và b có thể không phải là độ chênh lệch thống kê khi có độ chênh lệch d.

5.3. Thử nghiệm thống kê

Tính giá trị to đến số thập phân thứ ba bằng cách làm tròn số thập phân thứ tư theo công thức:

to =                                                     (6)

Khi giá trị tuyệt đối của to nhỏ hơn giá trị t tương ứng với k nêu ở bảng 2, thì kết luận rằng độ chênh lệch không đáng kể và Phương pháp B có thể được chấp nhận là phương pháp thường dùng.

Bảng 2 - Giá trị t ở mức ý nghĩa 5%

(thử nghiệm t một phía)

Số lượng bộ dữ liệu cặp, k

t

Số lượng bộ dữ liệu cặp, k

t

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

1,729

1,725

1,721

1,717

1,714

1,711

1,708

1,706

1,703

1,701

1,699

1,697

1,696

1,694

1,692

1,691

1,690

1,688

1,687

1,686

40

41

42

43

44

45

46

47

48

49

50

51

61

81

121

241

¥

1,685

1,684

1,683

1,682

1,681

1,680

1,679

1,679

1,678

1,677

1,677

1,676

1,671

1,664

1,658

1,651

1,645

Chú thích - Bảng này lấy từ “Các bảng thống kê và công thức cho ứng dụng máy tính” (Hội tiêu chuẩn Nhật Bản. Tokyo. 1972)

6. Thí dụ bằng số của thực nghiệm

6.1. Thí dụ bằng số No 1 (d: 0,2 % của hàm lượng nhôm ôxit)

Thí dụ bằng số ở bảng 3 là kết quả thực nghiệm với thiết bị lấy mẫu cơ giới được tiến hành theo điều 4.1.

Biên độ độ lệch được phát hiện trong thực nghiệm này của hàm lượng nhôm ôxit là 0,2 %.

Bảng 3 - Thí dụ cụ thể bằng số No 1

Số thứ tự bộ dữ liệu

Hàm lượng nhômôxit (%)

di = xBi – xAi

d

XBi

XAi





1

2

3

4

5

6

7

8

9

10

11



12

13

14

15

16

17

18

19

20

59,20

59,75

62,00

62,62

62,96

60,02

63,17

63,91

59,98

61,21

61,26

58,98

58,95

61,97

59,36

63,74

62,74

60,47

62,55

63,80

59,00

59,67

61,74

63,16

63,26

59,92

63,11

63,87

60,42

61,13

61,30

59,22

59,09

61,89

58,88

64,24

63,14

60,33

63,03

63,94

0,0400

0,0064

0,0676

0,2916

0,0900

0,0100

0,0036

0,0016

0,1936

0,0064

0,0016

0,0576

0,0196

0,0064

0,2304

0,2500

0,1600

0,0196

0,2304

0,0196

0,20

0,08

0,26

0,54

0,30

0,10

0,06

0,04

0,44

0,08

0,04

0,24

0,14

0,08

0,48

0,50

0,40

0,14

0,48

0,14

Tổng

1,70

1,7060

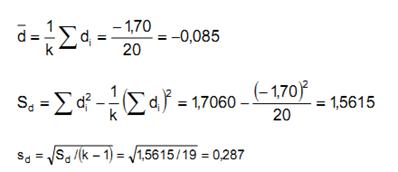

Như vậy:

D =

Bảng 1 cho nr = 28, vậy số lượng bộ dữ liệu trong thực nghiệm đó không đủ. Vì vậy cần lấy thêm tám bộ dữ liệu và lúc đó thử nghiệm cần tiến hành trên tổng số 28 bộ dữ liệu.

6.2. Thí dụ bằng số No 2 (d: 0,15% hàm lượng nhôm ôxit)

Thí dụ bằng số nêu ở bảng 4 là kết quả thực nghiệm bằng máy lấy mẫu được tiến hành theo điều 4.1.

Biên độ lệch được phát hiện trong thực nghiệm là 0,15 % của hàm lượng nhôm ôxit.

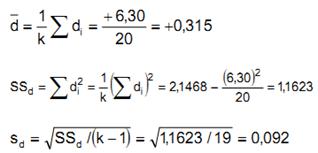

Như vậy:

D =

Bảng 1 cho nr = 6 vậy số lượng bộ dữ liệu trong thực nghiệm này là đủ

to =

/ to / > t

Vì vậy có thể kết luận rằng có độ lệch đáng kể trong Phương pháp B và cần phải có biện pháp để loại bỏ độ lệch này.

Bảng 4 - Thí dụ bằng số No 2

Số thứ tự bộ dữ liệu

Hàm lượng nhôm ôxit (%)

di = xBi – xAi

d

XBi

XAi







1



2



3



4



5



6



7



8



9



10



11



12



13



14



15



16



17



18



19



20



49,50



50,05



52,10



53,32



53,26



50,32



53,47



53,91



50,28



51,51



51,56



49,28



48,95



51,97



49,36



54,04



53,04



50,77



52,85



53,80



49,00



49,67



51,74



53,16



53,06



49,92



53,11



53,57



50,02



51,13



51,30



49,02



48,75



51,59



48,88



53,75



52,80



50,42



52,62



53,53



0,50



0,38



0,36



0,16



0,20



0,40



0,36



0,34



0,26



0,38



0,26



0,26



0,20



0,38



0,48



0,29



0,24



0,35



0,23



0,27



0,2500



0,1444



0,1296



0,0256



0,0400



0,1600



0,1296



1,1156



0,0676



0,1444



0,0676



0,0676



0,0400



0,1444



0,2304



0,0841



0,0576



0,1225



0,0529



0,0729

Tổng

6,30

2,1468

6.3. Thí dụ bằng số No 3 (d : 0,3 % hàm lượng ẩm)

Thí dụ bằng số cuối cùng nêu ở bảng 5 là kết quả thực nghiêm để kiểm tra ảnh hưởng của kích thước hạt và khối lượng mẫu thử đến hàm lượng ẩm. Trong thực nghiệm này mẫu có khối lượng ít hơn 1 kg và kích thước hạt nhỏ hơn 10 mm (Phương pháp B) được so sánh với mẫu có khối lượng nhỏ hơn 5 kg và kích thước hạt nhỏ hơn 22,4 mm (Phương pháp A).

Biên độ độ lệch được phát hiện trong thực nghiệm này là 0,3 % hàm lượng ẩm:

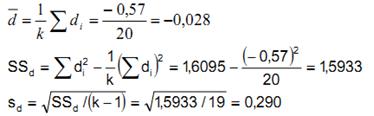

Như vậy:

D =

Bảng 1 cho nr = 13, vậy số lượng bộ dữ liệu trong thực nghiệm này đủ.

to =

t = 1,729 khi k =20 lấy từ bảng 2

|to| <>

Do đó chênh lệch  = 0,028 là không đáng kể ở mức 5% và là rất nhỏ có thể bỏ qua. Phương pháp B có thể chấp nhận như một phương pháp thường dùng.

Bảng 5 - Thí dụ bằng số No 3

Số thứ tự bộ dữ liệu

Hàm lượng ẩm (%)

di = xBi – xAi

d

XBi

XAi

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

12,64

11,47

12,35

12,70

10,64

11,78

10,55

12,92

12,75

12,09

13,73

12,93

12,37

12,09

11,94

12,24

12,11

10,36

11,80

12,14

12,99

11,60

12,27

12,75

10,59

11,63

10,91

13,29

12,85

12,36

13,38

12,83

12,68

12,27

12,02

11,54

11,62

10,46

12,07

12,06

0,35

0,13

0,08

0,05

0,05

0,15

0,36

0,37

0,10

0,27

0,35

0,10

0,31

0,18

0,08

0,70

0,49

0,10

0,27

0,08

0,1225

0,0169

0,0064

0,0025

0,0025

0,0225

0,1296

0,1369

0,0100

0,0729

0,1225

0,0100

0,0961

0,0324

0,0064

0,4900

0,2401

0,0100

0,0729

0,0064

Tổng

-0,57

1,6095



Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN6805:2001
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN6805:2001
Cơ quan ban hành
Người ký***
Lĩnh vựcTài nguyên - Môi trường
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
