Tải về định dạng Word (242KB) Tải về định dạng PDF (4.2MB)

Tiêu chuẩn quốc gia TCVN 8014:2009 (ISO 13312 : 2006) về Quặng sắt - Xác định kali - Phương pháp quang phổ hấp thụ nguyên tử ngọn lửa

TIÊU CHUẨN QUỐC GIA

TCVN 8014 : 2009

ISO 13312 : 2006

QUẶNG SẮT - XÁC ĐỊNH KALI - PHƯƠNG PHÁP QUANG PHỔ HẤP THỤ NGUYÊN TỬ NGỌN LỬA

Iron ores - Determination of potassium - Flame atomic absorption spectrometric method

Lời nói đầu

TCVN 8014 : 2009 hoàn toàn tương đương với ISO 13312 : 2006.

TCVN 8014 : 2009 do Tiểu ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC102/SC2 Quặng sắt - Phân tích hóa học biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.



QUẶNG SẮT - XÁC ĐỊNH KALI - PHƯƠNG PHÁP QUANG PHỔ HẤP THỤ NGUYÊN TỬ NGỌN LỬA

Iron ores - Determination of potassium - Flame atomic absorption spectrometric method

CẢNH BÁO: Tiêu chuẩn này có th liên quan đến các vật liu, thao tác và thiết b nguy hại. Tiêu chuẩn này không đ cập những vn đ về an toàn liên quan đến việc sử dụng chúng. Trách nhim của người sử dụng tiêu chuẩn này là phải thiết lập các quy tắc phù hp về sức khỏe, an toàn và xác định các giới hạn cho phép trước khi sử dụng.

1. Phạm vi áp dụng

Tiêu chun này quy định phương pháp quang phổ hp thụ nguyên t ngọn lửa đ xác định hàm lượng kali trong quặng sắt.

Phương pháp này áp dụng cho dải hàm lượng kali từ 0,002 5 % (khối lượng) đến 0,52 % (khối lượng) trong quặng sắt nguyên khai, tinh quặng sắt và sắt kết khối, kể cả các sản phẩm thiêu kết.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chun này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng bản mới nht, bao gm cả các sửa đi (nếu có).

TCVN 1664 (ISO 7764) Quặng sắt - Chun bị mẫu thử đã sấy sơ bộ để phân tích hóa học.

TCVN 4851 (ISO 3696) Nước dùng để phân tích trong phòng thí nghiệm - Yêu cầu kỹ thuật và phương pháp thử.

TCVN 7151 (ISO 648) Dụng cụ thí nghiệm bằng thủy tinh - Pipet một mức.

TCVN 7153 (ISO 1042) Dụng cụ thí nghiệm bằng thủy tinh - Bình định mức.

ISO 3082 Iron ores - Sampling and sample preparation procedures (Quặng sắt - Quy trình lấy mẫu và chuẩn bị mẫu).

ISO 11323 Iron ores and direct reduced iron - Vocabulary (Quặng sắt và sắt hoàn nguyên trực tiếp - Từ vựng)

3. Thuật ngữ và định nghĩa

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa nêu trong ISO 11323.

4. Nguyên tắc

Phân hủy phần mẫu thử bằng cách xử lý với axit clohydric và axit flohydric, sau đó làm bay hơi đến khô. Làm ướt cặn và làm bay hơi lại bằng phần axit clohydric mới. Hòa tan cặn bằng axit clohydric và pha loãng. Phun dung dịch vào ngọn lửa không khí/acetylen của máy hp thụ nguyên tử.

So sánh giá trị độ hấp thụ thu được đối với kali với giá trị độ hấp thụ thu được từ các dung dịch hiu chuẩn.

5. Hóa chất, thuốc thử

Trong quá trình phân tích, chỉ sử dụng thuốc thử tinh khiết phân tích và nước phù hợp với loại 2 của TCVN 4851 (ISO 3696).

Hóa chất, thuốc thử được lựa chọn hoặc làm tinh khiết để có giá trị phép th trắng nhỏ nhất.

5.1. Axit clohydric, r từ 1,16 g/ml đến 1,19 g/ml.

5.2. Axit flohydric, r 1,13 g/ml, 40 % (khối lượng) hoặc r 1,19 g/ml, 48 % (khối lượng).

5.3. Axit clohydric, r từ 1,16 g/ml đến 1,19 g/ml, pha loãng 1 + 2.

5.4. Dung dịch nn

Hòa tan 43 g bột st oxit1 có độ tinh khiết cao trong 500 ml axit clohydric (5.1). Để nguội và pha loãng bằng nước đến 1 000 ml.

5.5. Kali, dung dịch tiêu chuẩn, 20 mg K/ml

Nghiền nh khoảng 3 g kali clorua có độ tinh khiết cao trong cối đá mã não, sấy khô trong tủ sấy nhiệt độ 105 °C đến 110 °C trong 2 h, và để nguội đến nhiệt độ phòng trong bình hút ẩm. Hòa tan 1,907 g trong nước, pha loãng bằng nước đến 1 000 ml trong bình định mức và lắc đều.

Chuyển2 10,0 ml dung dịch này vào bình định mức 500 ml. Pha loãng bằng nước đến vạch mức và lắc đều.

Bảo quản dung dịch tiêu chuẩn này trong chai nhựa.

1 ml dung dịch tiêu chun này chứa 20 mg kali.

6. Thiết bị, dụng cụ

Thiết bị, dụng cụ thường dùng trong phòng thí nghiệm, bao gồm pipet một vạch, bình định mức phù hợp với các quy định v độ chính xác của TCVN 7151 (ISO 648) và TCVN 7153 (ISO 1042), và

6.1. Cốc polytetrafluoretylen (PTFE), dung tích 100 ml, có nắp PTFE.

6.2. Thanh khuấy từ được bọc lớp PTFE.

6.3. Bom phân hủy bằng PTFE.

6.4. Pipet nhựa.

6.5. Bình định mức và chai đựng bng nhựa.

6.6. Tấm gia nhiệt có khuấy từ.

CHÚ THÍCH: Có th sử dụng cc bạch kim đ thay cho cốc PTFE.

Ngoài các trường hợp cho phép, cần tránh dùng các dụng cụ thủy tinh vì các dụng cụ này có thể làm bn dung dịch.

Đ thu được các giá tr tin cậy, dụng cụ phải được làm sạch và kiểm tra như sau.

a) Tia rửa toàn bộ dụng cụ đo thể tích, kể cả các pipet dùng để chun bị dung dịch xây dựng đường chuẩn, trước khi sử dụng bằng axit clohydric loãng (5.3). Định kỳ kiểm tra hiệu chuẩn hoặc khi cần.

b) Làm sạch bình PTFE và thanh khuy bằng cách khuy với 50 ml axit clohydric loãng (5.3) và gia nhiệt trong 15 min. Bỏ toàn bộ phn nước rửa và tiến hành phép thử trắng lần lượt cho từng bình, theo đúng quy định trong 8.3. Nếu bt kỳ giá trị độ hấp thụ nào cao hơn giới hạn quy định trong 8.3, lặp lại quy trình làm sạch hoặc phải sử dụng các axit có độ tinh khiết cao hơn. Không dùng tay cầm thanh khuấy trong bất kỳ công đoạn nào.

c) Cốc bạch kim, sử dụng riêng để phân tích kali theo tiêu chun này, có thể làm sạch bằng phương pháp tương tự như với bình PTFE [xem b)]. Cách khác, có thể làm sạch trước bằng cách nung với lithi tetraborat hoặc lithi borat, cho đến khi số đọc độ hp thụ giảm xuống đến số đọc đối với riêng muối lithi.

d) Trước khi sử dụng tia rửa chai đựng bằng axit clohydric loãng (5.3).

6.7. Máy quang phổ hp thụ nguyên tử

CNH BÁO: Phải theo hướng dn của nhà sn xuất, khi đốt và dập tt ngọn lửa không khí - axetylen đ tránh nguy cơ có th nổ. Phải mang kính màu an toàn khi đầu đốt làm việc.

Máy quang phổ hấp thụ nguyên tử sử dụng trong phương pháp này phải đáp ứng các tiêu chí sau:

a) Độ nhạy tối thiểu - độ hấp thụ của dung dịch xây dựng đường chun có nồng độ cao nhất (xem 8.4.3) phải có giá trị ít nhất là 0,25.

b) Độ tuyến tính - độ dốc của đường chuẩn bao trùm nồng độ trên 20 % dưới điểm cao nhất của nồng độ (biểu thị bằng sự thay đổi độ hp thụ) không nhỏ hơn 0,7 của giá trị độ dốc nồng độ dưới 20 % khi xác định theo cùng phương pháp.

c) Độ ổn định tối thiểu - độ lệch chun của độ hấp thụ của dung dịch xây dựng đường chun có nồng độ cao nhất và độ lệch chuẩn của dung dch xây dựng đường chun zero, được tính từ số lượng đủ lớn các phép đo lặp lại tương ứng, phải nhỏ hơn 1,5 % và 0,5 % của giá trị trung bình độ hấp thụ của dung dịch xây dựng đường chuẩn có nồng độ cao nhất.

Nên sử dụng thiết b ghi bằng biểu đồ và/hoặc thiết bị hiện số để đánh giá các tiêu chí a), b) và c) và cho các loạt phép đo tiếp theo.

CHÚ THÍCH: Thông số thiết b có thể thay đi với từng loại. Các thông số sau đã được sử dụng tốt trong nhiu phòng thí nghiệm và có th sử dụng như các hướng dẫn.

- Dòng đèn catôt rỗng (mA)                               10

- Bước sóng (nm)                                              766,5

- Tốc độ dòng không khí (L/min)                        10

- Tốc độ dòng axetylen (L/min)                           2

Trong hệ thống không sử dụng các giá trị tốc độ dòng khí nêu trên, thì t lệ của tốc độ dòng khí này là các hướng dẫn hữu ích để tham khảo.

7. Lấy mẫu và mẫu thử

7.1. Mu phòng thử nghiệm

Đ phân tích, sử dụng mu phòng thí nghiệm có c hạt nh hơn 100 mm được lấy và chun b theo ISO 3082. Trong trường hợp quặng có hàm lượng đáng k nước liên kết hoặc các hợp chất có thể bị ôxy hóa, sử dụng c hạt nhỏ hơn 160 mm.

CHÚ THÍCH: Hướng dẫn v xác định hàm lượng đáng k nước liên kết và các hợp cht có th bị ôxy hóa theo TCVN 1664 (ISO 7764).

7.2. Chuẩn bị mẫu thử đã sấy sơ bộ

Trộn đều mẫu phòng thí nghiệm và tiến hành ly các mẫu đơn, từ đó ly ra các mẫu thử sao cho đảm bảo tính đại diện cho toàn bộ mẫu trong thùng. Sấy mẫu thử 105 °C ± 2 °C theo TCVN 1664 (ISO 7764). (Đây là mu th đã sấy sơ bộ).

8. Cách tiến hành

8.1. S phép xác định

Tiến hành phân tích độc lập ít nhất hai phép xác định trên cùng một mẫu thử đã sấy sơ bộ, theo Phụ lục A.

CHÚ THÍCH: Khái niệm “độc lập có nghĩa là kết quả thứ hai và bt kỳ kết quả ngoại suy nào không b ảnh hưởng bởi các kết quả trước. Riêng đối với phương pháp phân tích cụ th này, điều kiện này hàm ý là việc lặp lại quy trình được thực hiện do cùng người thao tác tại thời điểm khác hoặc do một người thao tác khác, k cả việc hiệu chuẩn lại thích hợp trong mỗi trường hợp.

8.2. Phần mu thử

Lấy một số mẫu đơn, cân khoảng 0,2 g đến 0,5 g (tùy theo hàm lượng kali) mẫu thử đã sấy sơ bộ theo 7.2, chính xác đến 0,000 2 g.

Thao tác lấy mẫu và cân phần mẫu thử phải nhanh để tránh hấp thụ ẩm lại.

8.3. Phép thử trắng và phép thử kim tra

Trước khi tiến hành xử lý phần mẫu th, đảm bảo rằng đã áp dụng quy trình làm sạch trong 6.6 (xem các điều), cùng với cht lượng của thuốc thử được sử dụng, quy trình này cho giá trị phép thử trắng xác định kali không lớn hơn giá trị tương đương 0,002 % (khối lượng) kali trong quặng.

Trong mỗi loạt phép thử, tiến hành song song một phép thử trên mẫu thử với một phép thử trắng và một phép th mẫu chuẩn được chứng nhận cùng loại với mẫu quặng trong cùng một điều kiện. Mẫu thử đã sấy sơ bộ của mẫu chun được chứng nhận phải được chuẩn b như quy định tại 7.2.

Khi thực hiện phân tích một số mẫu cùng lúc, có thể sử dụng giá trị phép thử trắng cho một lần thử, vi điều kiện sử dụng cùng quy trình và sử dụng cùng chai thuốc thử.

Khi thực hiện phân tích cùng lúc một số mẫu của cùng loại quặng, có thể dùng chung kết quả phân tích của mẫu chuẩn được chứng nhận.

Mẫu chuẩn được chứng nhận phải cùng loại với mẫu phân tích và tính chất của hai vật liệu phải gần giống nhau để đảm bảo, trong cả hai trường hợp không cần thiết có thay đổi đáng kể trong quy trình phân tích. Khi không có mẫu chun được chứng nhận, có thể sử dụng mẫu chuẩn (xem 9.2.4).

8.4. Phép xác định

Để tránh sự nhiễm bẩn trong quá trình phân tích, cần chú ý:

a) tránh không để ngón tay tiếp xúc với mẫu, dung dịch và thanh khuấy;

b) không dùng miệng để hút pipet.

8.4.1. Phân hủy phần mu thử

Chuyn phần mẫu thử (8.2) vào trong cốc PTFE 100 ml (6.1)3), tm ướt bằng vài giọt nước, sau đó thêm 10 ml axit clohydric (5.1) và 10 ml axit flohydric (5.2). Cho thanh khuấy t được bọc một lớp PTFE vào, đậy cốc bằng nắp PTFE. Điều chnh nhiệt độ tm gia nhiệt có khuấy từ (6.6) sao cho nhiệt độ nước khoảng 98 °C, được duy trì trong cốc PTFE đã đậy nắp. Đun nóng và khuấy trong 45 min hoặc đến khi không còn phân hủy phần mẫu thử. M nắp, ngừng khuấy, để thanh khuấy lại trong dung dịch, và làm bay hơi đến khô. Cho thêm 5 ml axit clohydric (5.1) và làm bay hơi lại đến khô. Hòa tan muối trong 5 ml axit clohydric (5.1) và 40 ml nước, và sau đó chuyển vào bình định mức nhựa 100 ml (6.5). Pha loãng bằng nước đến vạch mức và lắc đều.

CHÚ THÍCH: Nếu có một lượng cặn đáng k còn lại, tiến hành quá trình phân hủy trong bom phân hủy PTFE có khuy (6.3) trong 45 min 160 °C.

8.4.2. Xử lý dung dch thử

Nếu nồng độ dung dịch kali quá cao, cn pha loãng dung dịch thử. Sử dụng pipet nhựa (6.4) chuyển y ml dung dịch thử vào bình định mức nhựa 100 ml, cho thêm 0,1 x (100 - y) ml dung dch nền (5.4), pha loãng bằng nước đến vạch mức và lắc đều (xem Bảng 1).

Dung dịch thử đã pha loãng được xác định đồng thời với dung dịch th trắng pha loãng, có chứa cùng một lượng tương đương dung dịch nn như dung dịch thử. Chuẩn bị dung dịch thử trắng pha loãng như sau: dùng pipet ly y ml dung dịch thử trắng vào bình định mức nhựa 100 ml, cho thêm 0,1 x (100 - y) ml dung dch nền, pha loãng bằng nước đến vạch mức và lắc đều.

Bảng 1 - Hướng dn pha loãng dung dịch th

Dải hàm lượng kali, % (khối lượng)

Phn dung dịch từ 100 ml (y)

T 0,002 đến 0,06

-

Từ 0,060 đến 0,20

30,0

Từ 0,20 đến 0,60

10,0

Từ 0,60 đến 1,00

5,0

8.4.3. Chuẩn bị dãy dung dịch xây dựng đường chuẩn

Từ dung dịch kali tiêu chun (5.5), chuẩn b dung dịch xây dựng đường chuẩn như sau:

Dùng pipet nhựa, chuyển 0 ml; 2,0 ml; 5,0 ml; 10,0 ml; 15,0 ml dung dịch kali tiêu chuẩn (5.5), lần lượt vào bình định mức nhựa 100 ml. Dùng pipet nhựa cho thêm 10 ml dung dịch nền (5.4) vào mỗi bình, pha loãng bằng nước đến vạch mức và lắc đu. Đây là các dung dịch xây dựng đường chun có dải nồng độ từ 0 mg K/ml đến 3 mg K/ml và chứa 3 000 mg Fe/ml.

Bo qun dung dịch xây dựng đường chun trong chai nhựa.

8.4.4. Điều chỉnh máy quang phổ hp thụ nguyên tử

Đánh giá độ nhạy của thiết b như quy định tại 6.7. Đặt bước sóng đối với kali (766,5 nm) để nhận được độ hấp thụ cực tiểu. Sau 10 min gia nhiệt đầu đốt, vừa phun dung dịch chuẩn có nồng độ cao nhất (8.4.3) vừa chỉnh dòng nhiên liệu và vị trí đầu đốt để thu được độ hp thụ cực đại. Phun nước và dung dịch xây dựng đường chuẩn để thiết lập số đọc độ hấp thụ không bị trôi và sau đó đặt số đo nước về độ hp thụ bằng zero.

8.4.5. Phép đo độ hấp thụ nguyên tử

Phun các dung dịch xây dựng đường chuẩn và dung dịch th hoặc dung dịch thử pha loãng theo thứ tự độ hấp thụ tăng dần, bắt đầu từ dung dịch thử trắng hoặc dung dịch thử trắng pha loãng và dung dịch xây dựng đường chuẩn zero. Khi nhận được tín hiệu ổn định cho từng dung dịch, ghi lại s đọc. Phun dung dịch thử hoặc dung dịch thử pha loãng tại điểm thích hợp trong dãy đường chuẩn và ghi lại số đọc. Phun nước giữa mỗi lần phun dung dịch xây dựng đường chuẩn và dung dịch thử. Lặp lại phép đo ít nhất hai lần.

Độ hấp thụ thực của mỗi dung dịch xây dựng đường chuẩn thu được bằng cách trừ đi độ hấp thụ trung bình của dung dịch xây dựng đường chuẩn zero. Tương tự, độ hp thụ thực của dung dịch thử hoặc dung dịch thử pha loãng thu được bằng cách trừ đi độ hp thụ của dung dịch thử trắng tương ứng.

Xây dựng đường chuẩn bằng cách dựng đồ thị giá trị độ hấp thụ thực của dung dịch xây dựng đường chuẩn theo nồng độ kali tính bằng microgam trên mililit, (dung dịch thử hoặc nếu pha loãng, dung dịch thử pha loãng là dung dịch thử cuối cùng).

Tính chuyển giá trị độ hp thụ thực của dung dịch thử cuối cùng ra microgam kali trên mililit bằng đường chuẩn.

Với số đọc nồng độ, có thể tính nồng độ từ độ hp thụ cho phép kiểm tra độ tuyến tính của đồ th và giá trị phép thử trắng.

9. Biểu thị kết quả

9.1. Tính hàm lượng kali

Hàm lượng kali, wK, tính bằng phần trăm khối lượng, ly đến năm số thập phân, đối với hàm lượng cao hơn 0,01 % (khối lượng), và lấy đến sáu số thập phân đối với hàm lượng thấp hơn 0,01 % (khối lượng), sử dụng công thức

                                                                          (1)

trong đó

wK là hàm lượng kali trong mẫu thử, tính bằng phần trăm khối lượng;

rM là nồng độ kali trong dung dch thử cuối cùng, tính bằng microgam trên mililit;

m1 là khối lượng mẫu th tương ứng trong 100 ml dung dịch thử cuối cùng (8.4.5), tính
bằng gam, tính theo công thức

trong đó

m là khối lượng phần mẫu thử (8.2), tính bằng gam;

V là thể tích dung dịch ly trong 8.4.2, tính bằng mililit. Khi không pha loãng lấy V = 100.

9.2. Xử lý chung các kết quả

9.2.1. Độ lặp lại và sai s cho phép

Độ chụm của phương pháp phân tích biểu thị bằng các phương trình hồi quy sau4

Rd = 0,024 3 X 0,5653                                                                    (2)

P = 0,044 0 X 0,5908                                                                                                                                           (3)

sd = 0,008 6 X 0,5653                                                                                                                                         (4)

sL = 0,014 3 X 0,5969                                                                     (5)

trong đó

X (tức là wK) được tính như sau:

- dùng công thức (2) và (4) trong cùng phòng thí nghiệm: trung bình số học của kết quả song song;

- dùng công thức (3) và (5) giữa các phòng thí nghiệm: trung bình số học của kết quả cui cùng (9.2.5) của hai phòng thí nghiệm.

Rd là giới hạn kết quả song song độc lập;

P là sai số cho phép giữa các phòng thí nghiệm;

sd là độ lệch chuẩn của kết quả song song độc lập;

sL là độ lệch chuẩn giữa các phòng thí nghiệm.

9.2.2. Xác định kết quả phân tích

Sau khi tính được các kết quả song song độc lập theo phương trình (1), so sánh với kết quả giới hn song song độc lập (Rd), sử dụng quy trình nêu trong Phụ lục A, và nhận được kết quả cuối cùng m (xem 9.2.5) của phòng thí nghiệm.

9.2.3. Độ chụm giữa các phòng thí nghiệm

Độ chụm giữa các phòng thí nghiệm được sử dụng để xác định sự phù hợp các kết quả cui cùng của hai phòng thí nghiệm. Giả thiết rằng hai phòng thí nghiệm tiến hành cùng quy trình đã mô tả trong 9.2.2.

Tính đại lượng sau

                                                                           (6)

trong đó

m1 kết quả cuối cùng của phòng thí nghiệm 1;

m2 là kết quả cuối cùng của phòng thí nghiệm 2;

m12 là giá trị trung bình của các kết quả thử nghiệm.

Thay m12 cho X trong công thức (3) và tính P.

Nếu |m1 - m1| P, kết quả cuối cùng được chấp nhận.

9.2.4. Kiểm tra độ đúng

Độ đúng của phương pháp phân tích phải được kiểm tra bằng cách sử dụng mẫu chun được chứng nhận (CRM) hoặc mẫu chuẩn (RM) (xem đoạn cuối của 8.3). Tính kết quả phân tích (mc) đối với RM/CRM sử dụng các quy trình trong 8.1 và 8.2, rồi so sánh với giá trị chuẩn hoặc giá trị chuẩn chứng nhận Ac. Có hai khả năng:

a) |mc - Ac| C trong trường hợp này chênh lệch giữa kết quả phân tích và giá trị chun/chứng nhận không có ý nghĩa về mặt thống kê;

b) |mc - Ac| > C trong trường hợp này chênh lệch giữa kết quả phân tích và giá trị chuẩn/chứng nhận có ý nghĩa về mặt thống kê;

trong đó

mc là kết quả phân tích trên mẫu chuẩn được chứng nhận;

Ac là giá trị chứng nhận/chun đối với CRM/RM;

C là giá trị phụ thuộc vào loại mẫu chun CRM/RM được sử dụng.

Các mẫu chun được chứng nhận sử dụng cho mục đích này phải được chuẩn b và chứng nhận theo ISO Guide 35 Mẫu chun - Nguyên tắc chung và nguyên tắc thống kê đ chứng nhận.

Đối với mẫu CRM do chương trình thử nghiệm liên phòng chứng nhận.

                                                                    (7)

trong đó

V(Ac) là phương sai của giá trị chứng nhận chun Ac (= 0 đối với CRM/RM do một phòng thí nghiệm chứng nhận);

n là số phép thử lặp lại đã tiến hành trên CRM/RM.

Tránh sử dụng CRM do một phòng thì nghiệm chứng nhận, trừ khi biết được giá trị chứng nhận không có độ chệch.

9.2.5. Tính kết quả cui cùng

Kết quả cuối cùng là trung bình số học của các giá trị phân tích được chp nhận cho mẫu thử, hoặc được xác định theo quy định tại Phụ lục A, tính đến năm số thập phân đối với hàm lượng kali cao hơn 0,01 % (khối lượng) và ly đến sau số thập phân đối với hàm lượng kali thp hơn 0,01 % (khối lượng). Đối với hàm lượng lớn hơn 0,01 % (khối lượng) giá trị được làm tròn đến s thập phân thứ ba như quy định tại a), b) và c). Tương tự, khi tính đến sáu số thập phân, đối với hàm lượng nhỏ hơn 0,01 % (khối lượng), giá trị được làm tròn đến số thập phân thứ tư.

a) nếu số thập phân thứ tư nhỏ hơn 5 thì bỏ đi và giữ nguyên số thập phân thứ ba;

b) nếu số thập phân thứ tư bng 5 và số thập phân thứ năm khác 0, hoặc số thập phân thứ tư lớn hơn 5 thì tăng số thập phân thứ ba lên một đơn vị;

c) nếu số thập phân thứ tư bằng 5 và số thập phân thứ năm bằng 0 thì bỏ số 5 và giữ nguyên số thập phân thứ ba khi nó là 0, 2, 4, 6 hoặc 8 và tăng lên một đơn vị khi nó là 1, 3, 5, 7 hoặc 9.

9.3. Tính hàm lượng kali oxit

Hàm lượng kali oxit biểu thị bằng phần trăm khối lượng, tính theo công thức

                                                                   (8)

10. Báo cáo thử nghiệm

Báo cáo thử nghiệm gm các thông tin sau:

a) tên và địa ch phòng thử nghiệm;

b) ngày tháng báo cáo kết quả;

c) viện dẫn tiêu chuẩn này;

d) các chi tiết cần thiết để nhận biết mẫu;

e) kết quả phân tích;

f) số tham chiếu của phiếu kết quả;

g) bất kỳ các đặc điểm đã ghi nhận trong quá trình xác định, các thao tác không quy định trong tiêu chuẩn này có thể ảnh hưởng đến kết quả của mẫu thử hoặc mẫu chuẩn được chứng nhận.



Phụ lục A

(quy định)

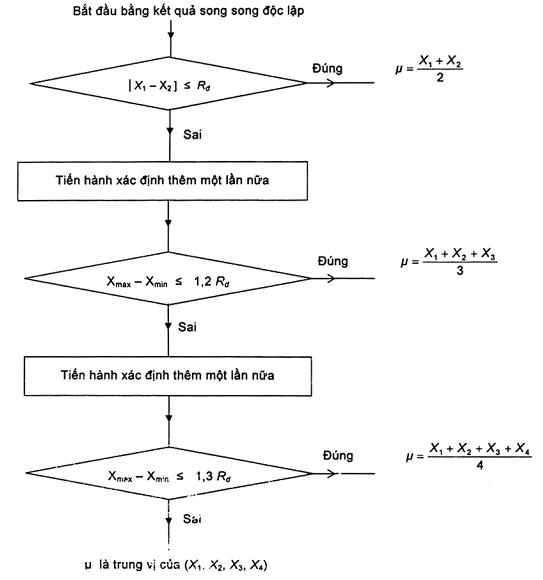

Sơ đồ quy trình chấp nhận giá trị phân tích đối với mẫu thử



Phụ lục B

(tham khảo)

Nguồn gốc của các phương trình độ lặp lại và sai số cho phép

Các phương trình hồi quy trong 9.2.1 được rút ra từ những kết quả thử của chương trình phân tích quốc tế tiến hành trong các năm 1976/1979 thực hiện trên năm mẫu quặng do 39 phòng thí nghiệm của chín quốc gia thực hiện.

Đồ thị xử lý các dữ liệu v độ chụm được nêu trong Phụ lục C.

Các mẫu thử đã sử dụng được liệt kê trong Bảng B.1.

Bảng B.1 - Hàm lượng kali trong các mẫu thử

Mẫu

Hàm lượng kali, % (khối lượng)

Quặng Dampier

0,002 5

Quặng Schefferville

0,026 4

Tinh quặng Haksberg

0,074 1

Quặng Malmberget

0,216

Quặng Grangesberg

0,511

CHÚ THÍCH 1: Báo cáo của chương trình thử nghiệm quốc tế và phân tích thống kê các kết quả (tài liệu ISO/TC102/SC2 N 509E, tháng 6/1979) được lưu tại Ban thư ký ISO/TC102/SC2

CHÚ THÍCH 2: Phân tích thống kê được trình bày phù hợp với các nguyên tắc của TCVN 6910-2 (ISO 5725-2) Độ chính xác (độ đúng và độ chụm) của phương pháp đo và kết quả đo - Phn 2: Phương pháp cơ bản xác định độ lặp lại và độ tái lập của phương pháp đo tiêu chun.



Phụ lục C

(tham khảo)

Số liệu độ chụm thu được từ thử nghiệm phân tích quốc tế

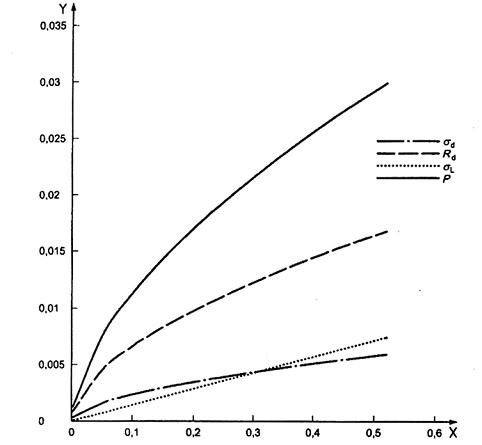

CHÚ THÍCH: Hình C.1 đồ thị biểu din các phương trình trong 9.2.1

Chú dẫn

X Hàm lượng kali, %

Y Độ chụm, %

Hình C.1 - Tương quan bình phương tối thiểu của độ chụm so với hàm lượng kali X



1 Cho phép sử dụng sắt kim loại với chất oxy hóa thích hợp thay cho sắt oxit. (Hàm lượng kim của cht oxy hóa phải thấp).

2 Có thể dùng dụng cụ thủy tinh

3) Xem chú thích điu 6.6.

4 Thông tin bổ sung nêu trong Phụ lục B và C.

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN8014:2009
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN8014:2009
Cơ quan ban hành
Người ký***
Lĩnh vựcTài nguyên - Môi trường
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật4 năm trước
