Tiêu chuẩn quốc gia TCVN 8091-2:2009 (IEC 60055-2:1981/AMD 1:1989, AMD 2:2005) về Cáp cách điện bằng giấy có vỏ bọc kim loại dùng cho điện áp danh định đến 18/30 KV (có ruột dẫn đồng hoặc nhôm và không kể cáp khí nén và cáp dầu) - Phần 2: Yêu cầu chung và Yêu cầu về kết cấu

TIÊU CHUẨN QUỐC GIA

TCVN 8091-2:2009

IEC 60055-2:1981

WITH AMENDMENT 1:1989

AND AMENDMENT 2:2005

CÁP CÁCH ĐIỆN BẰNG GIẤY CÓ VỎ BỌC KIM LOẠI DÙNG CHO ĐIỆN ÁP DANH ĐỊNH ĐẾN 18/30 KV (CÓ RUỘT DẪN ĐỒNG HOẶC NHÔM VÀ KHÔNG KỂ CÁP KHÍ NÉN VÀ CÁP DẦU) - PHẦN 2: YÊU CẦU CHUNG VÀ YÊU CẦU VỀ KẾT CẤU

Paper-insulated metal-sheathed cables for rated voltages up to 18/30 kV (with copper or aluminium conductors and excluding gas-pressure and oil-filled cables) - Part 2: General and construction requirements

Lời nói đu

TCVN 8091-2:2009 thay thế TCVN 5844:1994;

TCVN 8091-2:2009 hoàn toàn tương đương với IEC 60055-2:1981, sửa đổi 1:1989 và sửa đổi 2:2005;

TCVN 8091-2:2009 do Tiểu Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E4/SC1 Dây và cáp có bọc cách điện PVC biên soạn, Tng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Li giới thiệu

TCVN 8091-2:2009 (IEC 60065-2:1981, sửa đổi 1:1989 và sửa đổi 2:2005) là một phần của bộ tiêu chuẩn TCVN 8091 (IEC 60065), có tên là:

TCVN 8091-2:2009 (IEC 60065-2:1981, sửa đổi 1:1989 và sửa đổi 2:2005), Cáp cách điện bằng giy có vỏ bọc kim loại dùng cho điện áp danh định đến 18/30 kV (có ruột dẫn đồng hoặc nhôm và không kể cáp khí nén và cáp dầu) - Phần 2: Yêu cầu chung và yêu cầu về kết cấu

Bộ tiêu chuẩn IEC 60055 gồm có 2 phần:

IEC 60055-1:2005, Paper-insulated metal-sheathed cables for rated voltages up to 18/30 kV (with copper or aluminium conductors and excluding gas-pressure and oil-filled cables) - Part 1: Tests on cables and their accessories

IEC 60055-2:1981, amendment 1:1989, amendment 2:2005, Paper-insulated metal-sheathed cables for rated voltages up to 18/30 kV (with copper or aluminium conductors and excluding gas-pressure and oil-filled cables). Part 2: General and construction requirements



CÁP CÁCH ĐIỆN BẰNG GIẤY CÓ VỎ BỌC KIM LOẠI DÙNG CHO ĐIỆN ÁP DANH ĐỊNH ĐẾN 18/30 KV (CÓ RUỘT DẪN ĐỒNG HOẶC NHÔM VÀ KHÔNG KỂ CÁP KHÍ NÉN VÀ CÁP DẦU) - PHẦN 2: YÊU CẦU CHUNG VÀ YÊU CẦU VỀ KẾT CẤU

Paper-insulated metal-sheathed cables for rated voltages up to 18/30 kV (with copper or aluminium conductors and excluding gas-pressure and oil-filled cables) - Part 2: General and construction requirements

Mục 1 - YÊU CẦU CHUNG

1. Phạm vi áp dụng

1.1. Tiêu chuẩn này quy định yêu cầu chung và yêu cầu về kết cấu đối với cáp bọc chì, được cách điện bằng giấy ngâm tẩm, có ruột dn bằng đồng hoặc nhôm (không kể cáp khí nén và cáp dầu) có điện áp danh định (Uo/U) từ 0,6/1 kV đến 18/30 kV.

Tiêu chuẩn này không áp dụng cho cáp đi dưi biển và cáp dùng cho các mục đích đc biệt.

CHÚ THÍCH: Phương pháp thử nghiệm và các yêu cầu liên quan được quy định trong IEC 60055-1.

1.2. Nhiệt độ làm việc ln nhất cho phép

Nhiệt độ cho trong bảng dưới đây, dựa trên các giá trị được sử dụng rộng rãi, áp dụng cho cáp ngâm tẩm dầu nhựa và cáp không có lỗ thoát và được sử dụng làm hướng dẫn để thực hiện các thử nghiệm nêu trong IEC 60055-1.

Trong trường hợp chấp nhận các giá trị nhiệt độ làm việc liên tục ln nhất cho phép khác thì nhiệt độ thử nghiệm liên quan cũng cần được điều chỉnh theo.

Điện áp danh định của cáp, Uo/U

kV

Điện áp cao nhất dùng cho thiết b, Um

kV

Nhiệt độ Iiên tục lớn nht cho phép của ruột dn

Cáp có trường xuyên tâm

oC

Cáp có đai

oC

0,6/1

1,2

80

80

1,8/3 và 3/3

3,6

80

80

3,6/6 và 6/6

7,2

80

80

6/10 và 8,7/10

12

70

65

8,7/15

17,5

70

-

12/20

24

65

-

18/30

36

65*

-

* Chỉ dùng cho cáp không có lỗ thoát. Nhiệt độ dùng cho cáp ngâm tẩm dầu nhựa đang được xem xét.

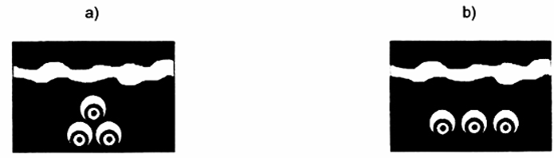

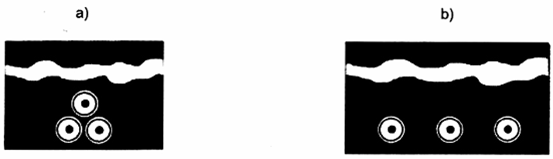

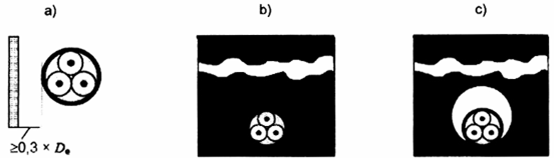

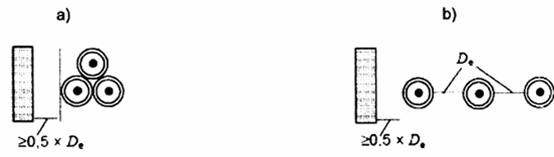

CHÚ THÍCH 1: Nhiệt độ cho trong bảng này ch dùng cho các cáp được lắp đt về cơ bản là nằm ngang (trừ loại ngâm tẩm không có lỗ thoát). Dòng điện liên tục khi ổn định dựa trên các nhiệt độ này được cho trong Phụ lục C để tham khảo.

CHÚ THÍCH 2: Nếu cáp đặt trực tiếp trong đất được làm việc với ti liên tục (hệ số tải 100 %) ở nhiệt độ ruột dẫn lớn nhất cho phép cho trong bảng trên thì nhiệt trở suất ban đầu của đất bao quanh cáp có thể tăng lên theo thời gian do quá trình khô. Do đó, nhiệt độ ruột dẫn có thể vượt quá giá trị lớn nhất cho phép một lượng đáng kể. Nếu điều kiện làm việc như vậy có thể dự đoán được thì cn thực hiện các biện pháp phòng ngừa thích hợp.

1.3. Nhiệt độ ruột dẫn lớn nhất cho phép trong các điều kiện ngắn mạch

Đang xem xét.

2. Định nghĩa

Tiêu chuẩn này áp dụng các định nghĩa sau.

2.1. Điện áp danh đnh (rated voltages)

Uo - điện áp danh định tần số công nghiệp giữa ruột dẫn và màn chắn hoặc vỏ bọc kim loại mà cáp được thiết kế

U - điện áp danh định tần số công nghiệp giữa ruột dẫn các pha mà cáp được thiết kế.

2.2. Điện áp cao nhất dùng cho thiết bị, Um (highest voltages for equipment)

Điện áp cao nhất dùng cho thiết bị Um được cho trong bảng của 1.2. Tất c các giá trị, trừ giá trị 1,2 kV, đu được lấy từ hệ thống I của:

- TCVN 7995 (IEC 60038): Điện áp tiêu chuẩn (Bảng 3)

- IEC 60071-1: Insulation co-ordination - Part 1: Terms, definitions, principles and rules (Phối hợp cách điện - Phần 1: Thuật ngữ, định nghĩa, nguyên lý và quy tắc (Bảng 1)

2.3. Thời gian sự c với đất (earth fault duration)

Loại A: Loại này gồm các hệ thống trong đó các sự cố được giải trừ nhanh nhất có thể nhưng vẫn trong phạm vi 1 min.

Loại B: Loại này gồm các hệ thống trong đó ở điều kiện sự cố, hệ thống làm việc với một pha chạm đất trong thời gian ngắn. Khoảng thời gian này theo IEC 60183:1984, Hướng dn chọn cáp cao áp, không vượt quá 1 h. Đối với các cáp trong yêu cầu kỹ thuật hiện hành, có thể cho phép giai đoạn này dài hơn nhưng không quá 8 h. Tổng thời gian xảy ra sự cố chạm đất trong một năm không được vượt quá 125 h.

Loại C: Tất c các hệ thống không thuộc loại A hoặc loại B.

Bảng 22 hướng dẫn về cách áp dụng từng bảng kết cấu.

2.4. Giá trị xấp xỉ (approximate value)

Giá trị không được đảm bảo và kiểm tra; giá trị này được sử dụng, ví dụ, để tính các giá trị kích thước khác.

2.5. Đường kính gi định (fictitious diameter)

Giá trị cho trong Phụ lục A cho phép xác định chiều dày các lớp bọc khác nhau của cáp.

2.6. Quy tắc làm tròn (rounding rule)

Đối với tất c các kích thưc, kết quả đo và giá trị tính toán, phải áp dụng nguyên tắc làm tròn cho trong Phụ lục B.

Mục 2 - YÊU CẦU VỀ KẾT CẤU

3. Ruột dẫn

3.1. Quy định chung

Ruột dẫn phải phù hợp với TCVN 6612 (IEC 60228) và các cấp của ruột dẫn phải phù hợp với bng dưới đây tùy theo điện áp danh định U, vật liệu và kích thước ruột dn.

U

(kV)

Ruột dẫn

Theo TCVN 6612 (IEC 60228)

Vật liệu

Kích thước

> 3

Đng hoặc nhôm

Tất cả các kích thưc

Cấp 2

3

Nhôm

Tất cả các kích thước

Cấp 1 hoc Cấp 2

3

Đng

S 25 mm2

Cấp 1 hoặc Cp 2

3

Đng

S > 25 mm2

Cp 2

3.2. Ruột dẫn hình dẻ quạt

Mt cắt tối thiểu của ruột dẫn hình dẻ quạt được cho trong bảng sau (xem Bng 2 đến Bng 21):

Đin áp danh định Uo/U

(kV)

0,6/1
1
,8/3
3/3
3
,6/6
6/6

6/10
8,7/10

8,7/15

12/20

18/30

Mt cắt nh nhất của ruột dn hình dẻ quạt (mm2)

25

35

50

70

95

3.3. Ruột dẫn bện tròn

Ruột dẫn bện tròn có thể là loại ép chặt hoặc không ép chặt.

4. Cách điện

4.1. Vật liệu

Cách điện phải là giấy được ngâm tẩm. Băng giấy phải được quấn theo chiu xoắn ốc. Giấy phải được ngâm tẩm trước hoặc sau khi đặt hợp chất cách điện và nếu yêu cầu cáp phải là loại không có lỗ thoát thì hợp chất này phải phù hợp với các yêu cầu quy định trong Điều 15 và Điều 20 của Phần 1.

4.2. Chiu dày quy định

Chiều dày cách điện, khi được đo như mô tả trong 13.1 của Phần 1 không được nh hơn giá trị tối thiểu thích hợp cho trong bảng tương ứng.

Phải có khoảng trống thích hợp dành cho lớp bán dẫn xung quanh ruột dẫn để kiểm tra theo chiu dày cách điện cho trong các bảng.

4.3. Nhận biết lõi

Đối với cáp có điện áp danh định Uo/U = 0,6/1 kV: đang xem xét.

Đối với cáp có điện áp danh định lớn hơn 0,6/1 kV: không yêu cầu có nhận biết lõi.

5. Màn chắn

Tất cả các cáp có điện áp danh định Uo lớn hơn hoặc bằng 8,7 kV phải có (các) lp bán dn và/hoc (các) lớp bọc kim loại trên mỗi ruột dẫn.

Tất cả các cáp một lõi và cáp có vỏ chì (SL) riêng rẽ có điện áp danh định Uo lớn hơn hoặc bằng 8,7 kV phải có (các) lớp bán dẫn và/hoặc (các) lớp kim loại bọc lên cách điện.

Tất cả các cáp có trường xuyên tâm ba lõi phải có (các) lớp bán dẫn và/hoặc (các) lớp bọc kim loại trên mỗi ruột dẫn và (các) lớp bán dẫn và/hoặc (các) lớp kim loại bọc lên mỗi lõi.

Đối với các cáp một lõi và cáp có đai ba lõi điện áp 6/10 kV, việc đặt (các) lớp bán dẫn và/hoặc (các) lớp bọc kim loại bọc lên ruột dẫn và/hoặc bọc lên cách điện ngay bên trong vỏ chì do nhà chế tạo quyết định.

Đối với các cáp có đai ba lõi có điện áp 8,7/10 kV, việc đt (các) lớp bán dẫn và/hoặc (các) lớp bọc kim loại bọc lên cách điện có đai do nhà chế tạo quyết định.

6. Nhận biết của nhà chế tạo

Phải có dấu hiệu nhận biết nhà chế tạo trên suốt chiu dài của tất cả các cáp bằng một dải băng được in tên nhà chế tạo và năm chế tạo ở những khoảng cách nhau không lớn hơn 300 mm, đặt thích hợp bên trong v chì.

Đối với các cáp có vỏ bọc bên ngoài bằng vật liệu polyme, nhận biết của nhà chế tạo có thể thực hiện bằng cách in, đóng dấu hoặc rập nổi lên vỏ bọc bên ngoài.

7. Vỏ chì

Vỏ bọc phải bằng chì hoặc hợp kim chì và phải bọc bên ngoài như một ống liền với độ cht hợp lý và không có khuyết tật.

7.1. Chiu dày vỏ bọc

Chiu dày danh nghĩa được quy định trong các bảng liên quan, các giá trị được tính bằng phương pháp mô tả trong Phụ lục A.

Chiu dày tối thiểu của vỏ chì, khi được đo như mô tả trong 13.2 của Phần 1, không được nhỏ hơn quá 0,1 mm so với 95 % giá trị danh nghĩa quy định.

CHÚ THÍCH: Chiều dày danh nghĩa quy định trong các bảng được coi là thích hợp với nhiều ứng dụng.

Có thể sử dụng các chiều dày lớn hơn khi các điều kiện lắp đt được đảm bảo và đạt được thỏa thuận giữa nhà chế tạo và người mua.

8. Đệm bên trong áo giáp

8.1. Đệm kiểu bọc

8.1.1. Đối với cáp bọc chì riêng r

Phn đệm phải bao gm đệm cho từng vỏ chì tiếp đến là lp bao bên trên các lỗi bọc chì và các lõi kiểu bọc đã được sắp xếp.

Lớp đệm cho từng v chì phải là một trong các loại sau:

i) ít nhất là hai lớp giấy ngâm tẩm và giấy hỗn hợp, hoặc

ii) một lớp là một dải băng bằng nhựa dẻo và một lớp là giấy ngâm tẩm, cả hai đều là hỗn hợp, hoặc

iii) một lớp giấy ngâm tẩm và một lớp vật liệu sợi ngâm tẩm, cả hai đều là hỗn hợp.

Lớp bao bên ngoài các lõi đã được sp xếp phải bao gồm một hoặc nhiều lớp giấy ngâm tẩm, và/hoc vật liệu sợi ngâm tẩm hoặc vật liệu sợi hỗn hợp.

Việc ngâm tẩm vật liệu đệm có thể bằng hỗn hợp bitum hoặc vật liệu dùng để bảo quản khác.

8.1.2. Đối với tất cả các cáp có bọc chì khác

Đệm dùng cho vỏ kim loại hỗn hợp phải bao gồm phần giấy ngâm tẩm hoặc giấy hỗn hợp thích hợp hoặc kết hợp hai phần giấy hỗn hợp và ngâm tẩm tiếp đến là một hoặc nhiều lớp vật liệu sợi hỗn hợp.

Việc ngâm tẩm vật liệu đệm có thể bằng hỗn hợp bitum hoặc các vật liệu dùng để bo quản khác.

8.1.3. Chiều dày của đệm

Chiều dày tổng của phần bo vệ giữa vỏ chì và áo giáp đối với các cáp đề cập trong 8.1.1 và 8.1.2 được đo sau khi đặt áo giáp cần xấp xỉ 1,5 mm.

8.2. Đệm kiểu đùn

8.2.1. Quy định chung

Khi đặt phn đệm bằng phương pháp đùn lên vỏ chì thì lớp đệm này ưu tiên có màu đen và có kiểu ST1 hoặc ST3 theo TCVN 5935 (IEC 60502). Có thể đt lên vỏ chì một hợp chất thích hợp trước khi đùn lớp đệm lên trên.

8.2.2. Chiều dày

Chiều dày danh nghĩa được cho trong các bảng của tiêu chuẩn này, giá trị này được xác định bằng phương pháp mô tả trong Phụ lục A. Khi đo như mô tả trong 13.3 của Phần 1, chiều dày trung bình không được nh hơn giá trị danh nghĩa thể hiện trong các bảng, và chiều dày nh nhất không nhỏ hơn quá 0,1 mm so với 85 % chiều dày danh nghĩa.

9. Áo giáp

9.1. Quy định chung

Khi có yêu cầu, áo giáp kim loại nhìn chung phải là các băng thép theo 9.2 hoặc các sợi dây thép mạ kẽm chất lượng thương mại theo 9.3. Áo giáp của cáp một lõi được sử dụng trong các mạch điện xoay chiều cần làm bằng vật liệu phi từ tính, trừ khi có kết cấu đặc biệt.

9.2. Áo giáp bằng băng thép

Áo giáp bằng băng thép chỉ được sử dụng cho các cáp có đường kính giả định bên ngoài vỏ chì lớn hơn 12 mm. Hai lớp băng thép phải được quấn xoắn sao cho lớp ngoài đè lên khe hở giữa hai vòng kề nhau của lớp băng quấn bên trong. Khe hở giữa các vòng quấn kề nhau của từng băng không được vượt quá 50 % chiều rộng của băng.

Băng thép có thể được cán nóng hoặc cán nguội và phải được phủ bảo vệ ở cả hai mặt. Chiều dày danh nghĩa của băng thép phải như quy định trong các bảng, giá trị này được xác định bằng phương pháp quy định trong Phụ lục A. Khi đo, phải xác đnh chiều dày tối thiểu như quy định trong 13.4 của Phần 1 và không được nhỏ hơn chiều dày danh nghĩa quá 10 %.

9.3. Sợi dây thép tròn mạ kẽm

Đường kính danh nghĩa của sợi dây làm áo giáp không được nhỏ hơn giá trị quy định trong các bảng, giá trị này được xác định bằng phương pháp quy định trong Phụ lục A. Đường kính đo được không được nhỏ hơn đường kính danh nghĩa quá 5 %.

9.4. Sợi dây dẹt mạ kẽm

Áo giáp bằng sợi dây dẹt mạ kẽm chỉ được sử dụng cho các cáp có đường kính giả định bên ngoài vỏ chì lớn hơn 15 mm.

Chiều dày danh nghĩa của các sợi dây phải là 0,8 mm, 1,2 mm hoặc 1,4 mm.

Chiều dày đo được của sợi dây dẹt mạ kẽm không được nhỏ hơn chiều dày danh nghĩa quá 8 %.

CHÚ THÍCH: Sợi dây có chiều dày 0,8 mm áp dụng được cho nhiều giá trị đường kính cáp khác nhau.

9.5. Dải liên kết

Di liên kết có thể quấn bên ngoài áo giáp bằng sợi thép dẹt hoặc nếu cần, quấn bên ngoài áo giáp bằng sợi thép tròn. Dải liên kết có thể quấn theo chiều của áo giáp hoặc theo chiều ngược lại.

Dải liên kết là các băng thép mạ kẽm có chiều dày danh nghĩa không nhỏ hơn 0,2 mm. Chiều dày nhỏ nhất, khi được đo như mô t trong 13.4 của Phần 1, không được nhỏ hơn giá trị danh nghĩa quy định quá 10%.

10. Ống bọc cáp và vỏ bọc ngoài cùng

10.1. Ống bọc cáp dạng sợi bên ngoài áo giáp

Ống bọc cáp có chiều dày xấp x 2 mm phải gm một số lượng thích hợp các lớp hỗn hợp bằng vật liệu sợi.

CHÚ THÍCH: Việc ngâm tẩm các ng bọc cáp dạng sợi có thể thực hiện bằng hỗn hợp bitum hoặc các vật liệu dùng đ bảo quản khác.

10.2. Vỏ bọc ngoài cùng dạng đùn dùng cho các cáp không có áo giáp

10.2.1. Quy định chung

V bọc này nên có màu đen và là kiểu ST1 hoặc ST3 theo TCVN 5935 (IEC 60502). Khi vỏ bọc này được đùn trực tiếp lên vỏ chì thì có thể có một lớp hợp chất thích hợp đt lên lớp vỏ chì.

10.2.2. Chiều dày

Chiều dày danh nghĩa được cho trong các bảng, các giá trị này được xác định bằng phương pháp mô tả trong Phụ lục A.

Khi vỏ bọc được đặt bên ngoài vỏ chì của cáp không áo giáp và được đo như mô tả trong 13.3 của Phần 1, chiều dày trung bình không được nhỏ hơn giá trị cho trong các bảng, và chiều dày nhỏ nhất không được nhỏ hơn 85 % giá trị danh nghĩa quá 0,1 mm.

Khi vỏ bọc được đt bên ngoài vỏ bọc của cáp có áo giáp, chiều dày nhỏ nhất được đo theo phương pháp trong 13.3 của IEC 60055-1 không được nhỏ hơn 80 % giá trị danh nghĩa quá 0,2 mm.

CHÚ THÍCH: Nếu quy định kỹ thuật về an toàn của quốc gia yêu cầu ghi nhãn bên ngoài thì vỏ bọc ngoài cùng kiểu đùn cần được ưu tiên ghi nhn bằng cách in nổi một nội dung ngn gọn.

Bảng 1 - Cáp một lõi, Uo/U = 0,6/1 kV

Mặt cắt danh nghĩa

Chiều dày cách đin

Chiều dày của v chì

Vỏ bọc PVC bên ngoài v chì

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

mm2

mm

mm

mm

mm

50

1,2

1,4

1,2

1,4

70

1,2

1,4

1,2

1,4

95

1,3

1,5

1,2

1,4











120

1,3

1,5

1,3

1,4

150

1,4

1,6

1,3

1,4

185

1,4

1,6

1,4

1,4











240

1,6

1,8

1,4

1,4

300

1,7

1,9

1,5

1,4

400

1,8

2,0

1,6

1,4











500

2,0

2,2

1,7

1,5

630

2,0

2,2

1,8

1,6

800

2,0

2,2

1,9

1,7











1 000

2,0

2,2

2,0

1,8

Điện áp thử nghiệm xoay chiều (Điều 11 của IEC 60055-1): 3,5 kV

Điện áp thử nghiệm một chiều: 8,5 kV

Xem Bảng 22 về hướng dẫn áp dụng.




Bảng 2 - Cáp có đai hai lõi, Uo/U = 0,6/1 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiều dày vỏ chì

Chiều dày vỏ bọc PVC bên ngoài v chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiu dày danh nghĩa của v bc PVC bên ngoài

Ruột dẫn

Ruột dn/ v bọc

Ruột dẫn tròn

Ruột dẫn d quạt

Đm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhnhất

Danh nghĩa

Nhnhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm

mm 5)

mm

mm

mm

mm

mm 5)

mm

mm

4

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

-

0,8

-

-

1,5

1,5

6

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

-

0,8

-

-

1,5

1,6

10

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

0,8

1,6

1,6

1,6

1,6































16

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

1,6

1,6

1,7

1,7

1,7

25 1)

1,4

1,6

1,2

1,4

1,2

1,2

1,4

1,0

0,5

1,6

1,7

1,7

1,7

1,8

35

1,4

1,6

1,2

1,4

1,2

1,2

1,4

1,0

0,5

1,6

1,8

1,8

1,8

1,8































50

1,4

1,6

1,2

1,4

1,3

1,2

1,4

1,0

0,5

1,6

1,9

1,9

1,9

1,9

70

1,4

1,6

1,2

1,4

1,4

1,3

1,4

1,1

0,5

2,0

1,9

2,0

2,0

2,0

95

1,4

1,6

1,2

1,4

1,5

1,4

1,4

1,2

0,5

2,0

2,0

2,1

2,1

2,1































120

1,4

1,6

1,2

1,4

1,6

1,5

1,5

1,2

0,5

2,0

2,1

2,1

2,2

2,2

150

1,8

2,0

1,4

1,6

1,7

1,6

1,6

1,3

0,5

2,5

2,2

2,2

2,3

2,3

























(2,3)





185

1,8

2,0

1,4

1,6

1,8

1,7

1,7

1,4

0,5

2,5

2,3

2,3

2,4

2,4































240

2,0

2,2

1,6

1,8

1,9

1,8

1,8

1,5

0,5

2,5

2,5

2,5

2,6

2,6

300

2,0

2,2

1,6

1,8

2,0

1,9

2,0

1,6

0,5

2,5

2,6

2,6

2,7

2,7

400

2,0

2,2

1,6

1,8

2,2

2,1

2,1 (2,2)

1,7

0,8

2,5

2,8

2,8

2,9

2,9

1) Mặt cắt lớn hơn hoặc bằng 25 mm2 có thể có dạng dẻ quạt.

2) Chỉ dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp x 2,0 mm (dng si).

4) Đệm kiểu bọc: giá trị xấp xỉ 1,5 mm.

5) Chiều dày cho trong bng dùng cho cả ruột dẫn tròn và ruột dẫn dẻ quạt trừ khi cho hai giá trị, thì trong trưng hp đó, số trong ngoặc dùng cho ruột dẫn tròn và số còn lại dùng cho ruột dẫn dẻ quạt

Điện áp thử nghiệm xoay chiều (Điều 11 của IEC 60055-1): 4,0 kV (thử nghiệm một pha)

Đin áp thử nghim mt chiều: 9,5 kV

Xem Bảng 22 về hướng dẫn áp dng.

Bảng 3 - Cáp có đai ba lõi, Uo/U = 0,6/1 kV

Mặt ct danh nghĩa

Chiều dày cách điện

Chiều dày vỏ chì

Chiều dày vỏ bọc PVC bên ngoài vỏ chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của v bc PVC bên ngoài

Ruột dẫn

Ruột dn/ v bọc

Ruột dn tròn

Ruột dẫn dẻ quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đưng kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm 5)

mm

mm 5)

mm

4

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

-

0,8

-

-

1,5

1,5

6

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

0,8

1,6

1,6

1,5

1,6

10

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

0,8

1,6

1,6

1,6

1,6































16

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

1,6

1,7

1,7

1,7

1,7

25 1)

1,4

1,6

1,2

1,4

1,2

1,2

1,4

1,0

0,5

1,6

1,7

1,8

1,8

1,8

35

1,4

1,6

1,2

1,4

1,3

1,2

1,4

1,0

0,5

1,6

1,8

1,8

1,8 (1,9)

1,9































50

1,4

1,6

1,2

1,4

1,4

1,3

1,4

1,1

0,5

1,6

1,9

1,9

1,9

2,0

70

1,4

1,6

1,2

1,4

1,4

1,3

1,4

1,2

0,5

2,0

2,0

2,0

2,0 (2,1)

2,1

95

1,4

1,6

1,2

1,4

1,5

1,4

1,5

1,2

0,5

2,0

2,1

2,1

2,2

2,2































120

1,4

1,6

1,2

1,4

1,6

1,5

1,6

1,3

0,5

2,0

2,2

2,2

2,3

2,3

150

1,8

2,0

1,4

1,6

1,8

1,7

1,7

1,4

0,5

2,5

2,3

2,3

2,4

2,4

185

1,8

2,0

1,4

1,6

1,9

1,8

1,8

1,4

0,5

2,5

2,4

2,4

2,5

2,5































240

2,0

2,2

1,6

1,8

2,0

1,9

1,9

1,6

0,5

2,5

2,6

2,6

2,7

2,7

300

2,0

2,2

1,6

1,8

2,1

2,0

2,1

1,6

0,8

2,5

2,7

2,7

2,8

2,8

400

2,0

2,2

1,6

1,8

2,3

2,2

2,3

1,8

0,8

2,5

2,9 (3,0)

2,9

3,0

3,0

1) Mt ct lớn hơn hoc bằng 25 mm2 có thể có dạng dẻ quạt.

2) Ch dùng cho cáp không có áo giáp.

3)ng bc cáp - xấp xỉ 2,0 mm (dạng si).

4) Đm kiểu bọc: giá trị xấp xỉ 1,5 mm.

5) Chiều dày cho trong bng dùng cho c ruột dẫn tròn và ruột dẫn dẻ qut trừ khi cho hai giá trị, thì trong trường hp đó, số trong ngoc dùng cho rut dẫn tròn và số còn li dùng cho rut dẫn d qut

Đin áp thử nghim xoay chiều (Điều 11 của IEC 60055-1): 4,0 kV (thử nghim một pha) hoặc 4,5 kV (thử nghim ba pha).

Đin áp thử nghim mt chiều: 9,5 kV.

Xem Bảng 22 vng dn áp dng.

Bng 4 - Cáp có đai bốn lõi có một ruột dẫn có kích thước nhỏ hơn, Uo/U = 0,6/1 kV

Mặt cắt danh nghĩa 1)

Chiều dày cách điện

Chiều dày v chì

Chiều dày vỏ bọc PVC bên ngoài v chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của vỏ bọc PVC bên ngoài

Mặt cắt đy đ

Mặt cắt nhỏ hơn chỉ theo hướng kính

Ruột dẫn tròn

Ruột dẫn dquạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Ruột dẫn

Ruột dn/ v bọc

Băng thép

Sợi dây thép

Cáp có đệm

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm 5)

mm 5)

mm 5)

mm 5)

25/16

1,4

1,6

1,2

1,4

0,6

0,7

1,2

1,2

1,4

1,0

0,5

1,6

1,8

1,8

1,8

1,8

35/16

1,4

1,6

1,2

1,4

0,6

0,7

1,3

1,2

1,4

1,0

0,5

1,6

1,8

1,9

1,9

1,9

50/25

1,4

1,6

1,2

1,4

0,7

0,8

1,4

1,3

1,4

1,1

0,5

2,0

1,9

2,0

2,0

2,0



































70/35

1,4

1,6

1,2

1,4

0,7

0,8

1,5

1,4

1,4

1,2

0,5

2,0

2,0

2,0 (2,1)

2,1

2,1

95/50

1,4

1,6

1,2

1,4

0,7

0,8

1,6

1,5

1,5

1,3

0,5

2,0

2,1 (2,2)

2,2

2,2

2,2

120/70

1,4

1,6

1,2

1,4

0,7

0,8

1,7

1,6

1,6

1,3

0,5

2,5

2,2 (2,3)

2,3

2,3

2,3



































150/70

1,8

2,0

1,4

1,6

0,7

0,8

1,8

1,7

1,7

1,4

0,5

2,5

2,3 (2,4)

2,4

2,4

2,4

185/95

1,8

2,0

1,4

1,6

0,7

0,8

1,9

1,8

1,8

1,5

0,5

2,5

2,5

2,5

2,5 (2,6)

2,5 (2,6)

240/120

2,0

2,2

1,6

1,6

0,7

0,8

2,1

2,0

2,0

1,6

0,5

2,5

2,6

2,6

2,7

2,7



































300/150

2,0

2,2

1,6

1,8

1,0

1,1

2,2

2,1

2,1

1,7

0,8

2,5

2,8

2,8

2,9

2,9

400/185

2,0

2,2

1,6

1,8

1,0

1,1

2,4

2,3

2,3

1,8

0,8

3,15

3,0

3,0

3,1

3,1

1) Tất cả các mt ct đều có thể có dng d quạt.

2) Ch dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp x 2,0 mm (dng si).

4) Đm kiểu bọc: giá trị xấp xỉ 1,5 mm.

5) Chiều dày cho trong bng dùng cho cả ruột dẫn tròn và ruột dẫn dẻ quạt nếu không cho hai giá trị, trong trường hợp đó, số trong ngoặc dùng cho ruột dn tròn và số còn lại dùng cho ruột dn dẻ qut

Điện áp thử nghiệm xoay chiều (Điu 11 của IEC 60055-1): 4,0 kV (thử nghiệm một pha).

Đin áp thử nghim mt chiều: 9,5 kV.

Xem Bng 22 về hướng dn áp dng.

Bng 5 - Cáp có đai bốn lõi, Uo/U = 0,6/1 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiều dày vỏ chì

Chiều dày vỏ bọc PVC bên ngoài v chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của vỏ bọc PVC bên ngoài

Ruột dn

Ruột dn/ vỏ bọc

Ruột dn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiu bọc

mm2

mm

mm

mm

mm

mm

mm

mm 5)

mm

mm

mm

mm 5)

mm 5)

mm

mm 5)

4

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

0,8

1,6

1,6

1,5

1,6

6

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

0,8

1,6

1,6

1,6

1,6

10

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

1,6

1,6

1,7

1,7

1,7































16

1,2

1,4

1,0

1,2

1,2

-

1,4

1,0

0,5

1,6

1,7

1,7

1,7

1,8

25 1)

1,4

1,6

1,2

1,4

1,3

1,2

1,4

1,0

0,5

1,6

1,8

1,8

1,8

1,9

35

1,4

1,6

1,2

1,4

1,3

1,2

1,4

1,1

0,5

1,6

1,9

1,9

1,9

1,9































50

1,4

1,6

1,2

1,4

1,4

1,3

1,4

1,1

0,5

2,0

2,0

2,0

2,0

2,0 (2,1)

70

1,4

1,6

1,2

1,4

1,5

1,4

1,5

1,2

0,5

2,0

2,1

2,1

2,1

2,2

95

1,4

1,6

1,2

1,4

1,6

1,5

1,6

1,3

0,5

2,0

2,2

2,2

2,3

2,3































120

1,4

1,6

1,2

1,4

1,7

1,6

1,7

1,4

0,5

2,5

2,3

2,3

2,4

2,4

150

1,8

2,0

1,4

1,6

1,9

1,8

1,8

1,5

0,5

2,5

2,4

2,4

2,5

2,5

185

1,8

2,0

1,4

1,6

2,0

1,9

1,9

1,5

0,5

2,5

2,5 (2,6)

2,5 (2,6)

2,6

2,6































240

2,0

2,2

1,6

1,8

2,2

2,1

2,1

1,7

0,8

2,5

2,8

2,8

2,8

2,8

300

2,0

2,2

1,6

1,8

2,3

2,2

2,2

1,8

0,8

2,5

2,9

2,9

3,0

3,0

400

2,0

2,2

1,6

1,8

2,5

2,4

2,4 (2,5)

1,9

0,8

3,15

3,1

3,1

3,2

3,2

1) Mặt ct lớn hơn hoc bằng 25 mm2 có th có dạng dẻ quạt.

2) Chỉ dùng cho cáp không có áo giáp.

3) ng bc cáp - xấp x 2,0 mm (dng sợi).

4) Đệm kiu bọc: giá trị xấp xỉ 1,5 mm.

5) Chiều dày cho trong bảng dùng cho c ruột dẫn tròn và ruột dẫn d quạt trừ khi cho hai giá trị, thì trong trưng hợp đó, số trong ngoc dùng cho ruột dẫn tròn và số còn lại dùng cho ruột dẫn d quạt

Điện áp thử nghiệm xoay chiều (Điều 11 của IEC 60055-1): 4,0 kV (thử nghiệm một pha).

Đin áp thử nghim mt chiều: 9,5 kV.

Xem Bảng 22 v hướng dn áp dng.




Bng 6 - Cáp một lõi, Uo/U = 1,8/3 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiều dày của v chì

Vỏ bọc PVC bên ngoài v chì

Nh nht

Danh nghĩa

Danh nghĩa

Danh nghĩa

mm2

mm

mm

mm

mm

50

1,8

2,0

1,2

1,4

70

1,8

2,0

1,2

1,4

95

1,8

2,0

1,2

1,4











120

1,8

2,0

1,3

1,4

150

1,8

2,0

1,3

1,4

185

1,8

2,0

1,4

1,4











240

1,8

2,0

1,4

1,4

300

1,8

2,0

1,5

1,4

400

1,9

2,1

1,6

1,4











500

2,0

2,2

1,7

1,5

630

2,0

2,2

1,8

1,6

800

2,0

2,2

1,9

1,7











1 000

2,0

2,2

2,0

1,8

Điện áp thử nghiệm xoay chiu (Điều 11 của IEC 60055-1): 6,5 kV

Điện áp thử nghiệm một chiu: 15,5 kV

Xem Bng 22 về hướng dẫn áp dụng.




Bng 7 - Cáp có đai ba lõi, Uo/U = 1,8/3 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiều dày v chì

Chiều dày vỏ bọc PVC bên ngoài v chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của vỏ bọc PVC bên ngoài

Ruột dn

Ruột dn/ v bọc

Ruột dn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm 5)

mm 5)

16

2,4

2,6

1,8

2,0

1,2

-

1,4

1,0

0,5

1,6

1,7

1,8

1,8

1,8

25 1)

2,4

2,6

1,8

2,0

1,3

1,2

1,4

1,0

0,5

1,6

1,8

1,8

1,8 (1,9)

1,9

35

2,4

2,6

1,8

2,0

1,3

1,2

1,4

1,1

0,5

1,6

1,9

1,9

1,9

1,9































50

2,4

2,6

1,8

2,0

1,4

1,3

1,4

1,1

0,5

2,0

2,0

2,0

2,0

2,0 (2,1)

70

2,4

2,6

1,8

2,0

1,5

1,4

1,4

1,2

0,5

2,0

2,1

2,1

2,1

2,1

95

2,4

2,6

1,8

2,0

1,6

1,5

1,5

1,3

0,5

2,0

2,2

2,2

2,2

2,2































120

2,4

2,6

1,8

2,0

1,7

1,6

1,6

1,3

0,5

2,5

2,3

2,3

2,3 (2,4)

2,4

150

2,4

2,6

1,8

2,0

1,8

1,7

1,7

1,4

0,5

2,5

2,4

2,4

2,4

2,4 (2,5)

185

2,4

2,6

1,8

2,0

1,9

1,8

1,8

1,5

0,5

2,5

2,5

2,5

2,5

2,5































240

2,4

2,6

1,8

2,0

2,0

1,9

2,0

1,6

0,5

2,5

2,6

2,6

2,7

2,7

300

2,4

2,6

1,8

2,0

2,2

2,1

2,1

1,7

0,8

2,5

2,8

2,8

2,8

2,8

400

2,4

2,6

1,8

2,0

2,4

2,3

2,3

1,8

0,8

3,15

3,0

3,0

3,1

3,0 (3,1)

1) Mt ct ln n hoặc bằng 25 mm2 có thể có dạng dẻ quạt.

2) Ch dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp x 2,0 mm (dng si).

4) Đệm kiểu bọc: giá trị xấp xỉ 1,5 mm.

5) Chiều dày cho trong bảng dùng cho cả ruột dẫn tròn và ruột dẫn d quạt trừ khi cho hai giá trị, thì trong trưng hợp đó, số trong ngoặc dùng cho ruột dẫn tròn và số còn lại dùng cho ruột dẫn dẻ quạt

Điện áp thử nghiệm xoay chiều (Điều 11 của IEC 60055-1): 8,0 kV (thử nghim một pha) hoặc 9,5 kV (thử nghiệm ba pha).

Đin áp thử nghim mt chiều: 19 kV.

Xem Bng 22 về hưng dẫn áp dụng.

Bng 8 - Cáp có đai ba lõi, Uo/U = 3/3 kV

Mt cắt danh nghĩa

Chiều dày cách điện

Chiều dày vỏ chì

Chiều dày v bọc PVC bên ngoài v chì

Chiều dày đm đùn và áo giáp 3) 4)

Chiu dày danh nghĩa của vỏ bọc PVC bên ngoài



Ruột dẫn

Ruột dn v bọc

Ruột dn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép



Băng thép

Sợi dây thép

Cáp có đệm



Nhỏ nht

Danh nghĩa

Nhnht

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính si dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc



mm2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm 5)

mm



16

2,4

2,6

2,1

2,3

1,2

-

1,4

1,0

0,5

1,6

1,8

1,8

1,8

1,8



25 1)

2,4

2,6

2,1

2,3

1,3

1,2

1,4

1,0

0,5

1,6

1,8

1,9

1,9

1,9



35

2,4

2,6

2,1

2,3

1,4

1,3

1,4

1,1

0,5

1,6

1,9

1,9

1,9

2,0



































50

2,4

2,6

2,1

2,3

1,4

1,3

1,4

1,2

0,5

2,0

2,0

2,0

2,0 (2,1)

2,1



70

2,4

2,6

2,1

2,3

1,5

1,4

1,5

1,2

0,5

2,0

2,1

2,1

2,1

2,2



95

2,4

2,6

2,1

2,3

1,6

1,5

1,6

1,3

0,5

2,0

2,2

2,2

2,2

2,3



































120

2,4

2,6

2,1

2,3

1,7

1,6

1,7

1,4

0,5

2,5

2,3

2,3

2,4

2,4



150

2,4

2,6

2,1

2,3

1,8

1,7

1,7

1,4

0,5

2,5

2,4

2,4

2,5

2,5



185

2,4

2,6

2,1

2,3

1,9

1,8

1,8

1,5

0,5

2,5

2,5

2,5

2,6

2,6



































240

2,4

2,6

2,1

2,3

2,1

2,0

2,0

1,6

0,5

2,5

2,6

2,6

2,7

2,7



300

2,4

2,6

2,1

2,3

2,2

2,1

2,1

1,7

0,8

2,5

2,8

2,8

2,8

2,8



400

2,4

2,6

2,1

2,3

2,4

2,3

2,3

1,8

0,8

3,15

3,0

3,0

3,1

3,1



1) Mt cắt lớn hơn hoặc bằng 25 mm2 có thể có dạng dẻ quạt.

2) Ch dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp x 2,0 mm (dng si).

4) Đm kiểu bọc: giá trị xấp x 1,5 mm.

5) Chiều dày cho trong bảng dùng cho cả ruột dẫn tròn và ruột dẫn dẻ quạt trừ khi cho hai giá trị, thì trong trường hợp đó, s trong ngoặc dùng cho ruột dẫn tròn và số còn lại dùng cho ruột dẫn d quạt



Điện áp thử nghiệm xoay chiều (Điu 11 của IEC 60055-1): 9,5 kV (thử nghiệm một pha) hoc 9,5 kV (thử nghiệm ba pha), bổ sung một thử nghiệm một pha ở 9,5 kV.

Điện áp thử nghim mt chiều: 23 kV.



Xem Bng 22 vng dn áp dng.






Bng 9 - Cáp một lõi, Uo/U = 3,6/6 kV

Mặt cắt danh nghĩa

Chiều dày cách đin

Chiều dày của v chì

Vỏ bọc PVC bên ngoài v chì

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

mm2

mm

mm

mm

mm

50

2,4

2,6

1,2

1,4

70

2,4

2,6

1,2

1,4

95

2,4

2,6

1,3

1,4











120

2,4

2,6

1,3

1,4

150

2,4

2,6

1,4

1,4

185

2,4

2,6

1,4

1,4











240

2,4

2,6

1,5

1,4

300

2,4

2,6

1,5

1,4

400

2,4

2,6

1,6

1,5











500

2,4

2,6

1,7

1,5

630

2,4

2,6

1,8

1,6

800

2,4

2,6

1,9

1,7











1 000

2,4

2,6

2,0

1,9

Điện áp thử nghiệm xoay chiều (Điều 11 của IEC 60055-1): 11,0 kV

Điện áp thử nghiệm một chiều: 26,0 kV

Xem Bảng 22 về hướng dẫn áp dụng.




Bng 10 - Cáp có đai ba lõi, Uo/U = 3,6/6 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiều dày vỏ chì

Chiều dày vỏ bọc PVC bên ngoài v chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của v bọc PVC bên ngoài

Ruột dn

Ruột dẫn/vỏ bọc

Ruột dn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiu bọc

mm2

mm

mm

mm

mm

mm

mm

mm 5)

mm

mm

mm

mm

mm 5)

mm 5)

mm

16

4,2

4,4

2,7

2,9

1,3

-

1,4

1,0

0,5

1,6

1,9

1,9

1,9

1,9

25 1)

4,2

4,4

2,7

2,9

1,4

1,3

1,4

1,1

0,5

2,0

1,9

2,0

2,0

2,0

35

4,2

4,4

2,7

2,9

1,5

1,4

1,4

1,2

0,5

2,0

2,0

2,0

2,1

2,1































50

4,2

4,4

2,7

2,9

1,5

1,4

1,5

1,2

0,5

2,0

2,1

2,1

2,1 (2,2)

2,2

70

4,2

4,4

2,7

2,9

1,6

1,5

1,6

1,3

0,5

2,0

2,2

2,2

2,2

2,3

95

4,2

4,4

2,7

2,9

1,7

1,6

1,7

1,4

0,5

2,5

2,3

2,3

2,4

2,4































120

4,2

4,4

2,7

2,9

1,8

1,7

1,7 (1,8)

1,4

0,5

2,5

2,4

2,4

2,5

2,5

150

4,2

4,4

2,7

2,9

1,9

1,8

1,8

1,5

0,5

2,5

2,5

2,5

2,6

2,6

185

4,2

4,4

2,7

2,9

2,0

1,9

1,9

1,6

0,5

2,5

2,6

2,6

2,7

2,7































240

4,2

4,4

2,7

2,9

2,2

2,1

2,1

1,7

0,8

2,5

2,8

2,7 (2,8)

2,8

2,8

300

4,2

4,4

2,7

2,9

2,3

2,2

2,2

1,7

0,8

2,5

2,9

2,9

2,9

2,9

400

4,2

4,4

2,7

2,9

2,5

2,4

2,4

1,9

0,8

3,15

3,1

3,1

3,2

3,2

1) Mt cắt lớn hơn hoặc bằng 25 mm2 có thể có dạng dẻ quạt.

2) Ch dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp x 2,0 mm (dng si).

4) Đm kiểu bọc: giá trị xấp x 1,5 mm.

5) Chiều dày cho trong bảng dùng cho cả ruột dẫn tròn và ruột dẫn dẻ quạt trừ khi cho hai giá trị, thì trong trường hợp đó, s trong ngoặc dùng cho ruột dẫn tròn và số còn lại dùng cho ruột dẫn d quạt

Điện áp thử nghiệm xoay chiều (Điu 11 của IEC 60055-1): 14 kV (thử nghiệm một pha) hoc 17 kV (thử nghiệm ba pha)

Điện áp thử nghim mt chiều: 34 kV.

Xem Bng 22 vng dn áp dng.

Bảng 11 - Cáp có đai ba lõi, Uo/U = 6/6 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiều dày vỏ chì

Chiều dày v bọc PVC bên ngoài v chì

Chiều dày đệm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của vỏ bọc PVC bên ngoài

Ruột dẫn

Ruột dẫn/v bọc

Ruột dn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhỏ nhất

Danh nghĩa

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm 5)

mm

mm 5)

16

4,2

4,4

3,1

3,3

1,3

-

1,4

1,1

0,5

1,6

1,9

1,9

1,9

1,9

25 1)

4,2

4,4

3,1

3,3

1,4

1,3

1,4

1,1

0,5

2,0

2,0

2,0

2,0

2,0

35

4,2

4,4

3,1

3,3

1,5

1,4

1,4

1,2

0,5

2,0

2,0

2,0

2,1

2,1

























(2,1)





50

4,2

4,4

3,1

3,3

1,6

1,5

1,5

1,2

0,5

2,0

2,1

2,1

2,2

2,2

70

4,2

4,4

3,1

3,3

1,7

1,6

1,6

1,3

0,5

2,5

2,2

2,2

2,3

2,3

95

4,2

4,4

3,1

3,3

1,8

1,7

1.7

1,4

0,5

2,5

2,3

2,3

2,4

2,4































120

4,2

4,4

3,1

3,3

1,8

1,7

1,8

1,4

0,5

2,5

2,4

2,4

2,5

2,5

150

4,2

4,4

3,1

3,3

1,9

1,8

1,9

1,5

0,5

2,5

2,5

2,5

2,6

2,6

185

4,2

4,4

3,1

3,3

2,0

1,9

2,0

1,6

0,5

2,5

2,6

2,6

2,7

2,7































240

4,2

4,4

3,1

3,3

2,2

2,1

2,1

1,7

0,8

2,5

2,8

2,8

2,8

2,8

300

4,2

4,4

3,1

3,3

2,3

2,2

2,2

1,8

0,8

2,5

2,9

2,9

3,0

3,0





























(2,9)

400

4,2

4,4

3,1

3,3

2,5

2,4

2,4

1,9

0,8

3,15

3,1

3,1

3,2

3,2

1) Mặt ct lớn hơn hoặc bằng 25 mm2 có thể có dạng dẻ quạt.

2) Ch dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp xỉ 2,0 mm (dng si).

4) Đệm kiểu bọc: giá trị xấp xỉ 1,5 mm.

5) Chiu dày cho trong bng dùng cho c ruột dẫn tròn và ruột dn d quạt trừ khi cho hai giá trị, thì trong trường hợp đó, số trong ngoặc dùng cho ruột dẫn tròn và số còn lại dùng cho ruột dẫn dẻ qut

Đin áp thử nghim xoay chiều (Điều 11 của IEC 60055-1): 17 kV (thử nghiệm một pha) hoc 17 kV (thử nghiệm ba pha, bổ sung một thử nghiệm một pha ở 17 kV).

Điện áp thử nghim mt chiều: 41 kV.

Xem Bảng 22 về hướng dn áp dụng.




Bảng 12 - Cáp một lõi, Uo/U = 6/10 kV

Mặt cắt danh nghĩa

Chiều dày cách điện

Chiu dày của vỏ chì

V bọc PVC bên ngoài v chì

Nhỏ nhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

mm2

mm

mm

mm

mm

50

3,0

3,2

1,2

1,4

70

3,0

3,2

1,3

1,4

95

3,0

3,2

1,3

1,4











120

3,0

3,2

1,4

1,4

150

3,0

3,2

1,4

1,4

185

3,0

3,2

1,5

1,4











240

3,0

3,2

1,5

1,4

300

3,0

3,2

1,6

1,4

400

3,0

3,2

1,7

1,5











500

3,0

3,2

1,7

1,6

630

3,0

3,2

1,8

1,7

800

3,0

3,2

1,9

1,8











1 000

3,0

3,2

2,1

1,9

Điện áp thử nghim xoay chiều (Điều 11 của IEC 60055-1): 15,0 kV

Điện áp thử nghim một chiều: 36,0 kV

Việc đt thêm các lớp bán dẫn là tùy chọn của nhà chế tạo. Nếu đt, chúng được tính đến trong các chiều dày cách điện quy định đến 0,2 mm đối vi giá trị nhỏ nhất và 0,3 mm đi với giá trị danh nghĩa.

Xem Bảng 22 về hướng dẫn áp dụng.




Bng 13 - Cáp có đai ba lõi, Uo/U= 6/10 kV

Mt cắt danh nghĩa

Chiều dày cách điện *

Chiều dày vỏ chì

Chiu dày vỏ bọc PVC bên ngoài v chì

Chiều dày đm đùn và áo giáp 3) 4)

Chiều dày danh nghĩa của vỏ bọc PVC bên ngoài

Ruột dn

Ruột dẫn/vỏ bọc

Ruột dẫn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhnhất

Danh nghĩa

Nhnhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 2)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

16

5,8

6,1

3,5

3,7

1,4

-

1,4

1,1

0,5

2,0

2,0

2,0

2,0

2,0

25

5,8

6,1

3,5

3,7

1,5

-

1,4

1,2

0,5

2,0

2,0

2,1

2,1

2,1

35 1)

5,8

6,1

3,5

3,7

1,6

1,5

1,5

1,2

0,5

2,0

2,1

2,1

2,2

2,2































50

5,8

6,1

3,5

3,7

1,6

1,5

1,6

1,3

0,5

2,0

2,2

2,2

2,3

2,3

70

5,8

6,1

3,5

3,7

1,7

1,6

1,7

1,4

0,5

2,5

2,3

2,3

2,4

2,4

95

5,8

6,1

3,5

3,7

1,8

1,7

1,8

1,4

0,5

2,5

2,4

2,4

2,5

2,5































120

5,8

6,1

3,5

3,7

1,9

1,8

1,9

1,5

0,5

2,5

2,5

2,5

2,6

2,6

150

5,8

6,1

3,5

3,7

2,0

1,9

1,9

1,6

0,5

2,5

2,6

2,6

2,7

2,7

185

5,8

6,1

3,5

3,7

2,1

2,0

2,1

1,6

0,5

2,5

2,7

2,7

2,8

2,8































240

5,8

6,1

3,5

3,7

2,3

2,2

2,2

1,7

0,8

2,5

2,9

2,9

2,9

2,9

300

5,8

6,1

3,5

3,7

2,4

2,3

2,3

1,8

0,8

3,15

3,0

3,0

3,1

3,1

400

5,8

6,1

3,5

3,7

2,6

2,5

2,5

2,0

0,8

3,15

3,2

3,2

3,3

3,3

1) Mặt ct lớn hơn hoặc bằng 35 mm2 có thể có dạng dẻ quạt.

2) Ch dùng cho cáp không có áo giáp.

3) Ống bc cáp - xấp xỉ 2,0 mm (dng si).

4) Đệm kiểu bọc: giá trị xấp xỉ 1,5 mm.

* Nhà chế tạo có quyền lựa chọn việc đt các lớp bán dẫn lên một trong ba trường hp sau:      a) ch đt lên ruột dẫn;

                                                                                                                                                b) chỉ đặt lên phn đai;

                                                                                                                                                c) đt lên cả ruột dẫn và đai.

Trong trường hợp a) chiu dày đến 0,4 mm nằm trong giá trị nhỏ nhất 5,8 mm và chiều dày đến 0,2 mm nằm trong giá trị nhỏ nhất 3,5 mm.

Trong trường hợp b) chiu dày đến 0,2 mm chỉ nm trong giá trị nhỏ nhất 3,5 mm.

Trong trưng hợp c) chiều dày đến 0,4 mm nằm trong cả hai giá trị 5,8 mm và 3,5 mm.

Giá tr danh nghĩa luôn bao gồm tất c các lp.

Điện áp thử nghim xoay chiều (Điều 11 của IEC 60055-1): 20 kV (thử nghim một pha) hoc 25 kV (thử nghiệm ba pha).

Đin áp thử nghim mt chiều: 48 kV.

Xem Bng 22 về hưng dẫn áp dng.

Bảng 14 - Cáp có trường xuyên tâm ba lõi, Uo/U = 6/10 kV

Mt cắt danh nghĩa

Chiều dày cách điện 2)

Chiều dày vỏ chì

Chiu dày vỏ bọc PVC bên ngoài v chì

Chiều dày đm đùn và áo giáp 4) 5)

Chiều dày danh nghĩa của vỏ bọc PVC bên ngoài

Ruột dẫn tròn

Ruột dẫn d quạt

Đệm đùn

Áo giáp

Áo giáp bằng băng thép

Áo giáp bằng sợi thép

Băng thép

Sợi dây thép

Cáp có đệm

Nhnhất

Danh nghĩa

Danh nghĩa

Danh nghĩa

Danh nghĩa 3)

Danh nghĩa

Danh nghĩa

Đường kính sợi dây

Kiểu đùn

Kiểu bọc

Kiểu đùn

Kiểu bọc

mm2

mm

mm

mm

mm

mm

mm 6)

mm

mm

mm

mm

mm 6)

mm 6)

16

3,0

3,2

1,4

-

1,4

1,1

0,5

2,0

2,0

2,0

2,0

2,0

25

3,0

3,2

1,5

-

1,4

1,2

0,5

2,0

2,0

2,0

2,1

2,1

35 1)

3,0

3,2

1,5

1,4

1,5

1,2

0,5

2,0

2,1

2,1

2,1 (2,2)

2,1



























50

3,0

3,2

1,6

1,5

1,6

1,3

0,5

2,0

2,2

2,2

2,2

2,2

70

3,0

3,2

1,7

1,6

1,6

1,3

0,5

2,5

2,3

2,3

2,4

2,4

95

3,0

3,2

1,8

1,7

1,7

1,4

0,5

2,5

2,4

2,4

2,5

2,5



























120

3,0

3,2

1,9

1,8

1,8

1,5

0,5

2,5

2,5

2,5

2,6

2,6

150

3,0

3,2

2,0

1,9

1,9

1,5

0,5

2,5

2,6

2,6

2,6 (2,7)

2,6 (2,7)

185

3,0

3,2

2,1

2,0

2,0

1,6

0,8

2,5

2,7

2,7

2,7 (2,8)

2,7
