Tiêu chuẩn quốc gia TCVN 8094-9:2015 (IEC 60974-9:2010) về Thiết bị hàn hồ quang - Phần 9: Lắp đặt và sử dụng

TIÊU CHUẨN QUỐC GIA

TCVN 8094-9:2015

IEC 60974-9:2010

THIẾT BỊ HÀN HỒ QUANG - PHẦN 9: LẮP ĐẶT VÀ SỬ DỤNG

Arc welding equipment - Part 9: Installation and use

Lời nói đầu

TCVN 8094-9:2015 hoàn toàn tương đương với IEC 60974-9:2010;

TCVN 8094-9:2015 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E1 Máy điện và khí cụ điện biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học vả Công nghệ công bố.

Bộ TCVN 8094 (IEC 60974), Thiết bị hàn hồ quang, gồm có các phần sau:

1) TCVN 8094-1:2009 (IEC 60974-1:2005), Thiết bị hàn hồ quang - Phần 1: Nguồn điện hàn

2) TCVN 8094-2:2015 (IEC 60974-2:2013), Thiết bị hàn h quang - Phần 2: Hệ thống làm mát bằng chất lỏng

3) TCVN 8094-3:2015 (IEC 60974-3:2013), Thiết bị hàn hồ quang - Phần 3: Thiết bị mồi hồ quang và thiết bị ổn định hồ quang

4) TCVN 8094-4:2015 (IEC 60974-4:2010), Thiết bị hàn hồ quang - Phần 4: Kiểm tra và thử nghiệm định kỳ

5) TCVN 8094-5:2015 (IEC 60974-5:2013), Thiết bị hàn hồ quang - Phần 5: Bộ cấp dây hàn

6) TCVN 8094-6:2015 (IEC 60974-6:2015), Thiết bị hàn hồ quang - Phần 6: Thiết bị làm việc hạn chế

7) TCVN 8094-7:2015 (IEC 60974-7:2013), Thiết bị hàn hồ quang - Phần 7: Mỏ hàn

8) TCVN 8094-8:2015 (IEC 60974-8:2009), Thiết bị hàn hồ quang - Phần 8: Bộ điều khiển khí dùng cho hệ thống hàn và cắt bằng plasma

9) TCVN 8094-9:2015 (IEC 60974-9:2010), Thiết bị hàn hồ quang - Phần 9: Lắp đặt và s dụng

10) TCVN 8094-10:2015 (IEC 60974-10:2014, Amd 1:2015), Thiết bị hàn hồ quang - Phần 10: Yêu cầu về tương thích điện từ (EMC)

11) TCVN 8094-11:2015 (IEC 60974-11:2010). Thiết bị hàn hồ quang - Phần 11: Kìm cặp que hàn

12) TCVN 8094-12:2015 (IEC 60974-12:2011), Thiết bị hàn hồ quang - Phần 12: Thiết bị ghép nối cáp hàn

13) TCVN 8094-13:2015 (IEC 60974-13:2011), Thiết bị hàn hồ quang - Phần 13: Kìm hàn



THIẾT BỊ HÀN HỒ QUANG - PHẦN 9: LẮP ĐẶT VÀ SỬ DỤNG

Arc welding equipment - Part 9: Installation and use

1  Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho lp đặt và sử dụng thiết bị hàn hồ quang và các quá trình liên quan được thiết kế theo các yêu cầu an toàn của TCVN 8094-1 (IEC 60974-1), TCVN 8094-6 (IEC 60974-6) hoặc tương đương.

Tiêu chuẩn này áp dụng để hướng dẫn người đào tạo, ngưi vận hành, thợ hàn, người quản lý, và người giám sát việc lắp đặt và sử dụng an toàn của thiết bị hàn hồ quang và các quá trình liên quan và tính năng an toàn của thao tác hàn và cắt.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn dưới đây là cần thiết để áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn có ghi năm công bố thì áp dụng các bản được nêu. Đi với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất (kể cả các sửa đổi).

TCVN 8094-1:2009 (IEC 60974-1:2005), Hệ thống hàn hồ quang - Phn 1: Nguồn điện hàn

TCVN 8094-4 (IEC 60974-4), Hệ thống hàn hồ quang - Phần 4: Kiểm tra và thử nghiệm định kỳ

TCVN 8094-6 (IEC 60974-6), Hệ thống hàn hồ quang - Phn 6: Thiết bị làm việc hạn chế

TCVN 8094-10 (IEC 60974-10), Hệ thống hàn hồ quang - Phần 10: Yêu cầu v tương thích điện từ (EMC)

TCVN 8094-11 (IEC 60974-11), Hệ thống hàn hồ quang - Phần 11: Kìm cặp que hàn

TCVN 8094-12 (IEC 60974-12), Hệ thống hàn hồ quang - Phần 12: Thiết bị nối cáp hàn

TCVN 9615-6 (IEC 60245-6), Cáp cách điện bằng cao su - Điện áp danh định đến và bằng 450/750 V - Phần 6: Cáp hàn hồ quang

IEC/TR 60755, General requirements for residual current operated protective devices (Yêu cu chung đối với thiết bị bo vệ tác động bằng dòng dư)

3  Thuật ngữ và định nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa dưới đây.

3.1  Mạch điện hàn (welding circuit)

Mạch có chứa tất cả các vật liệu dẫn điện mà đòng diện hàn được thiết kế để chạy qua đó.

CHÚ THÍCH 1: Trong hàn hồ quang, hồ quang là một phần của mạch điện hàn.

CHÚ THÍCH 2: Trong một số quá trình hàn hồ quang, h quang có thể được thiết lập giữa hai điện cực. Trong trường hợp như vậy, vật cần hàn không nht thiết là một phần của mạch điện hàn.

[TCVN 8094-1:2009 (IEC 60974-1:2005), 3.11]

3.2  Phần dẫn điện bên ngoài (extraneous conductive part)

Phần dẫn điện không tạo thành một phần của hệ thống điện và có khả năng tạo ra điện thế, thường là điện thế đất.

CHÚ THÍCH: Lắp đặt điện gồm cả mạch điện hàn.

3.3  Vật cần hàn (workpiece)

Một hoặc nhiều miếng kim loại mà quá trình hàn hoặc các quá trình liên quan được thực hiện trên đó.

3.4  Quần áo và thiết bị bo hộ (protective clothing and accessories)

Quần áo và thiết bị bảo hộ (ví dụ găng tay, tấm che tay, mặt nạ và kính lọc) được sử dụng để giảm thiểu ri ro điện giật và ảnh hưởng của khói và hoa la và để bảo vệ da và mắt khi tác động của bức xạ hồ quang.

3.5  Môi trường có nguy cơ điện giật cao (environments with increased hazard of electric shock)

Môi trường trong đó nguy cơ điện giật do hàn hồ quang tăng cao so với điều kiện hàn hồ quang bình thường.

CHÚ THÍCH 1: Một số môi trường như vậy là:

a) nơi mà sự di chuyển bị hạn chế, người vận hành buộc phải tiến hành hàn ở tư thế gò bó (ví dụ quỳ, ngồi, nằm), và có thể bị tiếp xúc với các phần dẫn điện;

b) nơi bị hạn chế một phần hoặc hoàn toàn bởi các phần tử dẫn, người vận hành nhiều kh năng bị liếp xúc không thể tránh khỏi hoặc ngẫu nhiên;

c) nơi ướt, m hoặc nóng khi đó độ ẩm hoặc mồ hôi làm gim đáng k điện tr của da trên cơ thể và đặc tính cách điện của thiết bị bảo hộ.

CHÚ THÍCH 2: Môi trường có nguy cơ điện giật cao không bao gồm những nơi mà ở đó các phần dẫn điện ở gần người vận hành đ có thể làm tăng nguy cơ điện giật, đều đã được cách điện.

[TCVN 8094-1:2009 (IEC 60974-1:2005), 3.46]

3.6  Sử dụng mang tính công nghiệp và chuyên nghiệp (industrial and professional use)

Sử dụng chỉ thích hợp đối với những người thành thạo hoặc người được hướng dẫn.

[TCVN 8094-1:2009 (IEC 60974-1:2005), 3.2]

3.7  Người thành thạo/người có năng lực/người có kỹ năng (expert/competent person/skilled person) Người có thể am hiu công việc được giao và nhận biết được các nguy cơ tiềm ẩn trên cơ sở được đào tạo chuyên ngành, có kiến thức và kinh nghiệm chuyên môn và hiu biết v thiết bị liên quan.

CHÚ THÍCH: Nhiều năm kinh nghiệm trong lĩnh vực kỹ thuật liên quan cũng coi như được đào tạo chuyên ngành.

[TCVN 8094-1:2009 (IEC 60974-1:2005), 3.3]

3.8  Bộ cấp dây hàn (wire feeder)

Thiết bị dùng để cấp dây hàn đến khu vực hồ quang hoặc khu vực hàn, bao gồm cả phương tiện đ tạo chuyển động cho dây hàn.

[IEC 60974-5:2007, 3.11]

3.9  Công suất mạch phụ trợ (auxillary power output)

Mạch điện của nguồn điện hàn được thiết kế để cung cấp công suất điện đến thiết bị phụ trợ.

4  Lắp đặt

4.1  Quy định chung

Thiết bị hàn được sử dụng trong hệ thống hàn hồ quang phải đúng mục đích dự kiến và được tuân thủ theo TCVN 8094-1 (IEC 60974-1), TCVN 8094-4 (IEC 60974-4), TCVN 8094-6 (IEC 60974-6), TCVN 8094-10 (IEC 60974-10), TCVN 8094-11 (IEC 60974-11) và TCVN 8094-12 (IEC 60974-12) (xem Điều 2), như được cho trên tấm thông số.

Các yêu cầu về tương thích điện từ (EMC) phải được cân nhắc trong quá trình lắp đặt, xem Điều 5.

Các yêu cầu trong quy chuẩn kỹ thuật của quốc gia và địa phương phải được cân nhắc trong quá trình lắp đặt, bao gồm tiếp đất hoặc nối đt bảo vệ, cầu chy, thiết bị ngắt nguồn, kiểu mạch điện nguồn,v.v...

Đọc hướng dẫn sử dụng của nhà chế tạo trước khi lp đặt thiết bị. Phải sử dụng đầy đủ các thông tin kỹ thuật liên quan đến thiết bị hàn.

Có th tham vấn nhà chế tạo liên quan đến thiết bị hàn, nếu cần thiết.

4.2  Mạch điện nguồn

4.2.1  Lựa chọn cáp nguồn

Cáp nguồn cho thiết bị hàn và bảo vệ quá ti của chúng, nếu nhà chế tạo không cung cấp, phải được chọn theo thông tin được cho trong hướng dẫn sử dụng của nhà chế tạo.

Cáp nguồn phải được đặt sao cho chúng không thể bị hư hại khi sử dụng. Nếu không thể đạt được điều này, một áptômát dòng dư nhạy, có khả năng tác động ở dòng điện rò không quá 30 mA theo IEC/TR 60755 phải được sử dụng để giảm rủi ro điện giật.

4.2.2  Thiết bị ngắt nguồn

Người lắp đặt phải đảm bảo rằng thiết bị ngắt nguồn được lắp tại điểm nguồn.

CHÚ THÍCH: Phích cắm có thể được sử dụng như thiết bị ngắt nguồn theo quy định kỹ thuật quốc gia hoặc địa phương.

4.2.3  Thiết bị dừng khẩn cấp

Khi một thiết bị dừng khẩn cấp được yêu cầu trong quy định kỹ thuật quốc gia (ví dụ thiết bị hàn tự động), thì phải phù hợp với tiêu chuẩn thích hợp.

Đối với hàn trong môi trường có nguy cơ điện giật cao, xem 7.10.

4.3  Mạch điện hàn

4.3.1  Cách ly với nguồn đầu vào

Mạch điện hàn và các mạch được nối điện với mạch điện hàn phải được cách ly về điện với nguồn chính.

Kiểm tra xác nhận phải được thực hiện bởi người thành thạo.

4.3.2  Tng của các điện áp không tải

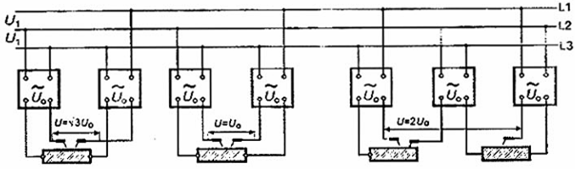

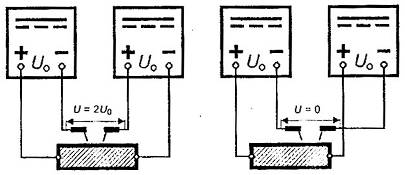

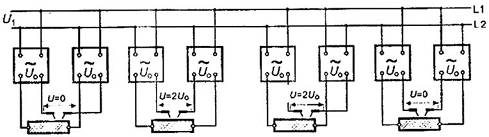

Nếu có nhiều hơn một nguồn điện hàn được sử dụng tại cùng một thời điểm, thì các điện áp không tải của chúng có thể b tích lũy và có thể làm tăng nguy hiểm điện giật. Các nguồn điện hàn phải được lắp đặt sao cho rủi ro được giảm đến mức tối thiểu. Hướng dẫn được cho trong 7.9.

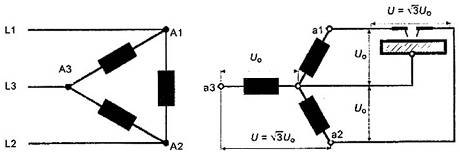

CHÚ THÍCH 1: Trong trường hợp hai máy biến áp hàn được nối với cùng một đường dây, điện áp đầu ra có thlà tổng của c hai điện áp không tải. Điều này có thể tránh được bằng cách sử dụng mối nối đầu vào hoặc đầu ra thích hợp (xem 7.9).

CHÚ THÍCH 2. Khi có nhiều hơn một nguồn điện hàn được lắp đặt, các nguồn điện hàn riêng lẻ với các cơ cấu điều khin và kết nối riêng rẽ của chúng cần được nhận biết một cách rõ ràng đ ch ra cái nào thuộc về mạch điện hàn nào.

4.3.3  Cáp hàn

Cáp hàn phi phù hợp với TCVN 9615-6 (IEC 60245-6). Cáp hàn có ruột dẫn bằng đồng phải được lựa chọn dựa trên chu kỳ làm việc và quy định kỹ thuật quốc gia hoặc, khi không có các quy định này, thì theo dòng điện danh định được cho trong Bảng 1. Trong trường hợp liên quan đến các tuyến cáp dài, có thể cần thiết phải chọn theo cỡ cáp dựa trên sự sụt áp, xem Phụ lục B.

Bảng 1 - Điện áp danh định đối với cáp hàn bằng đồng

Tiết diện danh nghĩa

Dòng điện danh đnh đối với chu kỳ làm việc cụ thể ở nhiệt độ môi trường 25 °Ca



100 %

85%

80%

60%

35%

20%

8%

mm2

A

A

A

A

A

A

A

10

100

100

100

101

106

118

158

16

135

136

136

139

150

174

243

25

180

182

183

190

213

254

366

35

225

229

231

243

279

338

497

50

285

293

296

316

371

457

681

70

355

367

373

403

482

602

908

95

430

448

456

498

606

765

1 164

120

500

524

534

587

721

917

1 404

150

580

610

622

689

853

1 090

1 676

185

665

702

717

797

995

1 277

1 971

a Đối với các nhiệt độ môi trường cao hơn, phi áp dụng hệ số điều chnh:

0,96 (30 °C); 0,91 (35 °C); 0,87 (40 °C); 0,82 (45 °C).

4.3.4  Đấu nối giữa nguồn điện hàn và vật cần hàn

Khi dòng điện hàn không chạy hoàn toàn trong mạch điện hàn, sẽ xuất hiện dòng điện tn, là một phần của dòng điện hàn. Điều này có thể gây hỏng hóc và có thể được loại b bằng các biện pháp sau:

a) đấu nối điện giữa nguồn điện hàn và vật cần hàn phải được thực hiện một cách trực tiếp nhất có thể bằng cáp tr về được cách điện có khả năng mang dòng thích hợp;

b) các phần dẫn điện bên ngoài, như thanh ray kim loại, ống và khung không được sử dụng như một phần của mạch điện hàn, trừ khi bản thân chúng cấu thành vật cần hàn;

c) kẹp trở về phải gần nhất có thể với hồ quang hàn;

CHÚ THÍCH 1: Khi kẹp trở về được tháo ra, kẹp cần được cách điện với các phần nối đất, ví dụ v kim loại có nối đất bảo vệ (cấp I), sàn bằng kim loại, dịch vụ trong tòa nhà.

d) mạch điện hàn không được nối đất trừ khi có yêu cầu trong các quy định kỹ thuật quốc gia hoặc địa phương (xem 4.3.5);

e) đấu nối giữa cáp trở về và vật cần hàn phải được đảm bảo bằng cách sử dụng các thiết bị có phương tiện thích hợp để nối cáp, hệ thống giữ không được có khả năng bị nới lỏng một cách ngẫu nhiên, và có tiếp xúc điện tốt. Các thiết bị từ chỉ được coi là có tiếp xúc điện tốt nếu các bề mặt tiếp xúc của thiết bị từ và khu vực tiếp xúc của vật cần hàn đ lớn, bằng phẳng, dẫn điện và sạch (ví dụ không có gỉ và lớp sơn lót) và nếu khu vực tiếp xúc của vật cần hàn có từ tính;

CHÚ THÍCH 2: Nếu vật cần hàn được đặt trên ghế hàn hoặc thiết bị xử lý vật cần hàn thì cáp trở về có thể được nối với ghế hoặc thiết bị đó.

f) Thiết bị kết nối dùng cho cáp hàn mềm không cố định trong mạch điện hàn phải:

1) được bao phủ thích hợp bởi vật liệu cách điện để ngăn tiếp xúc không ch ý với phần mang điện, khi được đấu nối, trừ trường hợp bản thân kẹp trở về tại vật cần hàn;

2) thích hợp với các c cáp được sử dụng và dòng điện hàn;

3) được đấu nối hiệu qu với cáp hàn và có tiếp xúc điện tốt với chúng.

Cả cáp hàn và thiết bị đấu nối phải được sử dụng trong phạm vi điện áp danh định quy định của chúng. Thiết bị đu nối không được lắp với cáp có đường kính nh hơn quy định của nhà chế tạo thiết bị đấu nối.

Khi thiết bị ghép nối được sử dụng, chúng phải phù hợp với TCVN 8094-12 (IEC 60974-12).

4.3.5  Nối đất vật cần hàn

Mạch điện hàn không cần nối đt, vì nó có thể làm tăng rủi ro các dòng điện hàn bị phân tán (xem 4.3.3). Nối đất mạch điện hàn còn có thể làm tăng bề mặt kim loại qua đó con người tiếp xúc với mạch điện hàn (ví dụ que hàn) có thể bị giật.

CHÚ THÍCH 1: Có những vật cần hàn có nối đt sẵn có, ví dụ các kết cấu thép, tàu biển, đường ống, v.v... Khi được hàn, khả năng xảy ra ng điện tn sẽ tăng lên.

CHÚ THÍCH 2: Trong một số trường hợp, vật cn hàn có thể tiếp xúc thường xuyên với đất, ví dụ với thiết bị bảo vệ cấp I mà bản thân nó có dây dn bảo vệ nối đất. Vật cần hàn như vậy được coi là có nối đất sẵn có.

Việc đánh giá mạch điện hàn mà các vật thể này bề mặt hàn phải được thực hiện để đảm bảo rằng dòng điện hàn bị phân tán sẽ không đi qua các vật thể nối đất mà không có chủ đích hoặc kh năng mang dòng điện hàn (ví dụ nối đất bảo vệ).

Nếu dụng cụ điện cầm tay được s dụng, mà có thể tiếp xúc với vật cần hàn, thì những dụng cụ này phải là thiết bị cấp II (tức là có cách điện kép hoặc cách điện tăng cường và không có nối đất bảo vệ).

Nếu nối đất được yêu cầu trong quy định kỹ thuật quốc gia hoặc địa phương, thì nối đất phải được thực hiện bằng cáp hoặc dây chuyên dụng riêng biệt có thông số đặc trưng danh định tối thiểu bằng với cáp trở về và được nối trực tiếp tới vật cần hàn.

Cần thực hiện các biện pháp phòng ngừa đ cách điện người vận hành với đt cũng như với vật cần hàn (xem 7.7.2).

CHÚ THÍCH 3: Khi mạng triệt nhiễu tần số radio bên ngoài được nối với mạch điện hàn, người thành thạo cần đánh giá xem mạch điện hàn vẫn có thể được coi là cách điện với đt hay không.

CHÚ THÍCH 4: Mạng triệt nhiễu tần số radio bên ngoài có thể có một số các linh kiện khác ví dụ bộ lọc LCR (điện cảm/ điện dung/ điện trở).

4.3.6  V trí của bình cha khí

Cần thận trọng để ngăn bình chứa khí vùng lân cận của vật cần hàn trở thành một phần của mạch điện hàn.

5  Tương thích điện từ (EMC)

5.1  Quy định chung

Người sử dụng có trách nhiệm lắp đặt và sử dụng thiết bị hàn hồ quang theo hướng dẫn của nhà chế tạo. Nếu các nhiễu điện từ được phát hiện, thì người sử dụng thiết bị hàn hồ quang phải có trách nhiệm giải quyết tình huống với sự hỗ trợ kỹ thuật của nhà chế tạo.

5.2  Đánh giá khu vực làm việc

Trước khi lắp đặt thiết bị hàn hồ quang, người sử dụng phi đánh giá các nhiễu điện từ tiềm n trong khu vực xung quanh. Phải xem xét những vấn đề sau:

a) các cáp nguồn khác, cáp điều khiển, cáp tín hiệu và điện thoại, bên trên, bên dưới và bên cạnh thiết bị hàn hồ quang;

b) máy phát và máy thu vô tuyến và truyền hình;

c) máy vi tính và các thiết bị điều khiển khác;

d) thiết bị an toàn quan trọng, ví dụ tấm chắn của thiết bị công nghiệp;

e) sức khỏe của mọi người xung quanh, ví dụ việc sử dụng máy điều hòa nhịp tim và máy trợ thính;

f) thiết bị sử dụng để hiệu chuẩn hoặc đo lường;

g) miễn nhiễm của các thiết bị khác trong khu vực. Người sử dụng phải đảm bảo rằng thiết bị khác được sử dụng trong khu vực là tương thích. Điều này có thể đòi hỏi thêm các biện pháp bảo vệ;

h) thời gian trong ngày mà việc hàn hoặc hoạt động khác được thực hiện.

Kích thước của khu vực xung quanh cần xem xét sẽ phụ thuộc vào kết cấu của tòa nhà và các hoạt động khác được diễn ra. Khu vực xung quanh có thể được m rộng ra ngoài đường bao của tòa nhà.

5.3  Phương pháp gim phát xạ

5.3.1  Hệ thống nguồn điện lưới

Thiết bị hàn hồ quang phải được nối với hệ thống nguồn điện lưới theo khuyến cáo của nhà chế tạo. Nếu xảy ra nhiễu, cần thực hiện các biện pháp phòng ngừa bổ sung như lọc hệ thống nguồn. Phải xem xét đến việc chống nhiễu cho cáp nguồn của thiết bị hàn hồ quang được lắp đặt cố định, bằng ống kim loại hoặc tương đương. Chống nhiễu phi liên tục về điện trên suốt chiều dài cáp. Việc chống nhiễu phải được nối với nguồn điện hàn để duy trì tiếp xúc điện tốt giữa ống kim loại và v ngoài của nguồn điện hàn.

5.3.2  Bảo dưỡng thiết bị hàn hồ quang

Thiết bị hàn hồ quang phải được bảo dưỡng định kỳ theo TCVN 8094-4 (IEC 60974-4) và hướng dẫn của nhà chế tạo. Tất cả các cửa và tấm chắn để tiếp cận và làm việc phải được đóng và giữ chắc chắn khi thiết bị hàn hồ quang đang vận hành. Thiết bị hàn hồ quang không được sửa đổi theo bất k cách nào, trừ trường hợp những thay đi và điều chnh này nằm trong hướng dn của nhà chế tạo. Đặc biệt, khe phóng điện của thiết bị mồi và ổn định hồ quang phải được điều chỉnh và bảo dưỡng theo hướng dẫn của nhà chế tạo.

5.3.3  Cáp hàn

Cáp hàn phải càng ngắn càng tốt và phải được đặt càng gần nhau càng tốt, đi ở trên hoặc gần với bề mặt sàn. Không bao giờ được để cáp hàn bị cuộn lại.

5.3.4  Liên kết đẳng thế

Cần xem xét sự liên kết tất cả các vật kim loại trong khu vực xung quanh để giảm phát xạ. Tuy nhiên, các vật kim loại liên kết với vật cần hàn sẽ làm tăng rủi ro điện giật của người vận hành vì chạm đồng thời vào các vật kim loại này và que hàn. Người vận hành phải được cách điện khi tất c các vật kim loại được liên kết này.

5.3.5  Nối đất vật cần hàn

Khi vật cần hàn không được nối đt đ đảm bảo an toàn điện, một sự kết nối giữa vật cần hàn và mặt đất có thể làm giảm phần nào sự phát xạ, nhưng không phải trong mọi trường hợp. Cần có sự chú ý để ngăn ngừa việc nối đất vật cần hàn làm tăng rủi ro chấn thương cho người sử dụng, hoặc gây hng hóc cho các thiết bị điện khác. Khi cần thiết, sự kết nối giữa vật cần hàn và mặt đất nên được thực hiện bởi một kết nối trực tiếp đến vật cần hàn, nhưng ở một số quốc gia mà nối trực tiếp không được phép, sự liên kết nên được thực hiện bằng điện dung thích hợp, được chọn theo quy định kỹ thuật quốc gia hoặc địa phương.

5.3.6  Che chắn và chống nhiễu

Sự che chắn và chống nhiễu có chọn lọc các cáp và thiết bị khác ở khu vực xung quanh có thể làm giảm bớt các vấn đề về nhiễu. Sự che chắn toàn bộ khu vực hàn có thể được xem xét trong các ứng dụng đặc biệt.

6  Trường điện từ (EMF)

Dòng điện chạy trong bất kỳ dây dn nào cũng tạo ra trường điện và trường từ (EMF) cục bộ. Tất cả các thợ hàn nên sử dụng các quy trình sau để giảm thiểu rủi ro do phơi nhiễm trong trường điện từ của mạch điện hàn:

- đặt cáp hàn cạnh nhau - buộc chúng bằng dây đai nếu có thể;

- giữ thân và đầu cách xa mạch điện hàn nhất có thể;

- không bao giờ để cáp hàn quấn quanh cơ thể;

- không để cơ thể giữa các cáp hàn. Giữ các cáp hàn về cùng một phía của cơ thể;

- nối cáp trở về với vật cần hàn gần nht có thể với khu vực được hàn;

- không làm việc bên cạnh, ngồi hoặc dựa lên nguồn điện hàn;

- không hàn trong lúc đang mang nguồn điện hàn hoặc bộ cấp dây hàn.

Trường điện từ cũng có thể gây ảnh hưởng đến các thiết bị cấy ghép y tế, ví dụ máy điều hòa nhịp tim. Phải thực hiện các biện pháp bảo vệ cho người có các thiết bị cấy ghép y tế. Ví dụ hạn chế đi lại đối với những người đi qua hoặc đánh giá rủi ro cá nhân cho thợ hàn. Đánh giá rủi ro và khuyến cáo cho người sử dụng các thiết bị cấy ghép y tế phải được thực hiện bởi chuyên gia y tế.

7  Sử dụng

7.1  Yêu cầu chung

Người sử dụng phi đảm bảo rằng thiết bị hàn hồ quang và các phụ kiện phù hợp với các phn liên quan của TCVN 8094 (IEC 60974), xem Điều 2, như được cho trên tấm thông số. Trước khi thiết bị hàn được đưa vào làm việc, người sử dụng phải đọc và hiểu hướng dẫn do nhà chế tạo cung cấp, quy định kỹ thuật quốc gia hoặc địa phương, hiệp hội thương mại và các khuyến cáo nghề nghiệp, khuyến cáo sức khỏe và an toàn quốc gia.

Phải xét đến môi trường mà thiết bị hàn được sử dụng vì có th cần các biện pháp phòng ngừa bổ sung cần thiết, ví dụ nguy cơ điện giật cao, không gian hạn chế; khu vực dễ cháy, bị ngạt (xem Phụ lục A).

7.2  Đấu nối giữa các nguồn điện hàn

Nếu các nguồn điện hàn cần được nối song song hoặc nối tiếp, thì điều này phải được thực hiện bởi người thành thạo theo khuyến cáo của nhà chế tạo. Thiết bị phải được chấp thuận để thực hiện hàn hồ quang chỉ sau Khi thực hiện kiểm tra để đảm bảo rng điện áp không ti cho phép không bị vượt quá.

Khi một nguồn điện hàn nối song song hoặc nối tiếp bị dừng hoạt động, nguồn điện đó phải được ngắt khỏi nguồn điện lưới và khi mạch điện hàn, để ngăn ngừa bất kỳ mối nguy hiểm nào có thể xảy ra do điện áp hồi tiếp.

7.3  Kiểm tra và bảo dưỡng hệ thống hàn

7.3.1  Kiểm tra định kỳ

Khi lắp đặt, và định kỳ sau đó, người thành thạo được ch định phải kiểm tra rằng thiết bị hàn được la chọn và đấu nối một cách đúng đắn cho các công việc cần thực hiện theo TCVN 8094-4 (IEC 60974-4) và hướng dẫn của nhà chế tạo, tất cả các mối nối đều sạch và chặt và thiết bị hàn ở trong tình trạng tốt.

Ngoài ra, tất cả các nối đất bảo vệ phải được kim tra tính hiệu quả. Mọi chỗ hng được phát hiện đều phải được sửa chữa.

7.3.2  Kiểm tra thường xuyên

Người vận hành phải được hướng dẫn đ kim tra các mối nối bên ngoài hàng ngày và mỗi lần nối lại mạch. Phi đặc biệt chú ý đến sự lắp đặt nguồn điện và cáp hàn, kìm cặp que hàn và thiết bị ghép nối. Mọi chỗ hng đều phải được báo cáo, và thiết bị lỗi không được sử dụng cho đến khi được sửa chữa.

Kẹp trở về phải được nối trực tiếp với vật cần hàn ngắn nhất có thể tới đim hàn hoặc tới ghế hàn mà vật cần hàn được đặt trên đó hoặc tới thiết bị thao tác vật cần hàn.

Đối với cắt bằng plasma, các điện áp không tải lớn hơn điện áp khi hàn. Điều này phải được xét đến trong các quy trình kim tra và bảo dưỡng. Đặc biệt chú ý đến thiết bị làm mát bằng nước để đảm bảo rằng mọi sự rò r không gây ảnh hưng đến cách điện.

Trước khi thực hiện hàn hồ quang trên thiết bị có máy biến áp lắp cùng (ví dụ buồng đốt hồ quang), máy biến áp này phải được cách ly để tránh nguy hiểm điện giật bởi điện áp cảm ứng ở phía đầu vào của máy biến áp.

7.4  Ngắt nguồn điện hàn và/hoặc mạch điện hàn

Nếu cáp nguồn hoặc cáp hàn có nhiều khả năng bị hng khi nguồn điện hàn bị di chuyển đến địa điểm khác, thì nguồn điện đó, bao gồm cả cáp của nó, phải được ngắt trước khi di chuyển.

Khi thực hiện bảo dưỡng hoặc sửa chữa thiết bị hàn, đầu vào và đầu ra phải được ngắt ra.

7.5  Tấm chắn bảo vệ

Tấm chắn và các phần tháo ra được của vỏ ngoài phải ở đúng vị trí trước khi thiết bị hàn được cấp điện.

7.6  Thông tin cho người vận hành

Người vận hành và người hỗ trợ phải được đào tạo về sử dụng an toàn thiết bị. Người vận hành và những người làm việc gần nơi hàn phải được cảnh báo về các mối nguy hiểm và được thông báo về các biện pháp bảo vệ liên quan đến các quá trình hàn (xem Phụ lục A).

Người vận hành phải ngăn ngừa bình chứa khí ở vùng lân cận với vật cần hàn để tránh trở thành một phần của mạch điện hàn.

7.7  Các biện pháp bảo vệ

7.7.1  Bộ phận dẫn điện bên ngoài trong khu vực hàn

Đối với các bộ phận dẫn điện bên ngoài,

a) mọi người phải nhn biết được các bộ phận này, xem 3.2;

b) phải thận trọng để giảm thiểu sự kéo dài của các bộ phận này;

c) mỏ hàn và kìm cặp que hàn phải được cách điện với các bộ phận dẫn điện bên ngoài trong khu vực hàn.

7.7.2  Bảo vệ chống điện giật

Người vận hành phải thực hiện các biện pháp phòng ngừa để cách điện với que hàn, vật cần hàn và các phần dẫn điện tiếp xúc với đất ở gần. Có thể dễ dàng đạt được điều này bằng găng tay khô, quần áo, mũ trùm đầu, giầy dép, tấm bảng khô và tấm lót cách điện hoặc tương đương trong tình trạng tốt. Người thành thạo phải đánh giá xem phương pháp cách điện dự kiến có thích hợp không.

CHÚ THÍCH: Người vận hành tiếp xúc trực tiếp với cả hai đầu nối của nguồn điện hàn, hoặc các dây dẫn nối với chúng, có thể bị điện git. Trong một số tình huống, điện giật có thể mạnh đến mức gây tổn thương hoặc t vong.

7.8  Cách ly mạch điện hàn với vật cần hàn và đất khi không sử dụng

Khi không sử dụng (ví dụ khi ăn trưa hoặc đổi ca), kìm cặp que hàn và mạch điện của mỏ hàn phải, nếu khả thi, được tắt tại nguồn điện hàn; nếu không th, chúng phi được cách ly và/hoặc cách điện, mà không tiếp xúc với vật cần hàn hoặc các phần dẫn điện khác, đặc biệt là vỏ của nguồn điện hàn. Que hàn hồ quang kim loại thủ công phải được tháo khỏi kìm cặp que hàn khi kết thúc quá trình hàn. Nếu được, nguồn cấp khí bảo vệ phải được khóa lại.

Người vận hành phải đảm bảo rằng thiết bị kẹp mang dòng điện trở về phải được nối với vt cần hàn hoặc được giữ cách ly với đất hoặc vật dẫn điện bất kỳ.

7.9  Điện áp giữa các kìm cặp que hàn hoặc các mỏ hàn

Khi làm việc với vài nguồn điện hàn trên một vật cần hàn hoặc trên các vật cần hàn được thiết kế nối điện với nhau, tổng của các điện áp không ti có thể tăng đến mức nguy hiểm giữa hai kìm cặp que hàn hoặc m hàn. Giá trị có thể lớn gấp đôi giá trị của điện áp không tải được phép (xem thêm 4.3.2).

Người được hướng dẫn để cùng thực hiện thao tác hàn phải đảm bảo rằng phải sử dụng thiết bị đo để xác định có nguy hiểm hay không.

Người vận hành phải:

a) được cảnh báo về mối nguy hiểm này;

b) không bao giờ được chạm vào đồng thời hai kìm cặp que hàn hoặc mỏ hàn;

c) làm việc bên ngoài tầm với của nhau, khi có thể.

Các ví dụ dưới đây chỉ ra dưới dạng biểu đồ ảnh hưng của sự kết nối tới nguồn điện lưới và cực tính để hàn có thể có lên tổng của các điện áp hàn giữa các kìm cặp que hàn hoặc mỏ hàn. Giả định rng các điện áp không tải của mỗi nguồn điện hàn là giống nhau nhưng trong thực tế chúng có th khác nhau (xem đim a) đến c) dưới đây).

a) Dòng điện một chiều

Các kết nối đến nguồn điện lưới không có ảnh hưởng lên tổng các điện áp không ti. Điện áp U phụ thuộc vào cực tính của các đấu nối đầu ra (xem Hình 1).

CHÚ THÍCH: Cực tính hàn phụ thuộc vào quá trình hàn.

Hình 1 - Ví dụ về điện áp một chiều giữa các kìm cặp que hàn hoặc m hàn

b) Nguồn điện hàn một pha xoay chiều

Các kết nối đến nguồn điện lưới và các kết nối đầu ra sẽ ảnh hưởng đến tổng U của các điện áp không tải (xem Hình 2).

Hình 2 - Ví dụ về điện áp xoay chiều giữa các kìm cặp que hàn hoặc mỏ hàn - Nguồn một pha từ cùng cặp đường dây của một nguồn điện lưới ba pha

Nếu các kết nối đến nguồn điện lưới ba pha được thực hiện trên các cặp đường dây khác nhau, thì tng U của các điện áp không ti sẽ luôn luôn lớn hơn 0 (xem Hình 3).

CHÚ THÍCH: Vật cần hàn không được kết nối. Que hàn chính giữa vô tình tiếp xúc với vật cần hàn khác

Hình 3 - Ví dụ về điện áp xoay chiều giữa các kìm cặp que hàn hoặc mỏ hàn - Nguồn một pha từ các cặp đường dây khác nhau của nguồn điện lưới ba pha

Các điện áp điện áp xoay chiều tăng cao có thể tránh được bằng cách đảo chiều

a) các kết nối cáp hàn, tốt nhất được thực hiện bởi người thành thạo, hoặc

b) các đấu nối của nguồn điện lưới đến nguồn điện hàn (xem 4.3.2).

c) Máy biến áp hàn ba pha xoay chiều nhiều người vận hành

Các kết nối đến nguồn điện lưới không ảnh hưởng đến tổng U của các điện áp không tải (xem Hlnh 4).

Hình 4 - Ví dụ về điện áp xoay chiều giữa các kìm cặp que hàn được nối giữa các đường dây khác nhau của đầu ra

7.10  Hàn trong môi trường có nguy cơ điện giật cao

Khi việc hàn được thực hiện trong môi trường có nguy cơ điện giật cao, phải có các biện pháp để ngắt điện nguồn điện hàn hoặc mạch điện hàn một cách nhanh chóng với sự tiếp cận dễ dàng (ví dụ thiết bị dừng khẩn cấp).

Các biện pháp phòng ngừa sau đây phải được thực hiện để giảm rủi ro điện giật bởi điện áp giữa que hàn và mặt đất:

a) nếu có thể, nguồn điện hàn không được đặt vào môi trường có nguy him điện giật tăng cao. Nếu không th, nguồn điện hàn phải được cấp điện bằng máy biến áp cách điện;

b) nguồn điện hàn phi ở bên ngoài tầm với thông thường của người vận hành trong khi hàn. Bảo vệ bổ sung chống điện giật từ nguồn điện lưới trong điều kiện sự cố có thể được cung cấp bằng cách sử dụng áptômát dòng dư mà có thể lác động với một dòng điện rò không quá 30 mA và cấp điện cho tất cả các thiết bị được cấp điện từ nguồn điện lưới ở gần. Áptômát tác động bằng dòng dư phải nhạy với tất cả các kiểu dòng điện;

c) ch được sử dụng các cơ cấu điều khiển từ xa có biện pháp bảo vệ “điện áp cực thấp an toàn” theo TCVN 8094-1 (IEC 60974-1);

d) ch được sử dụng các nguồn điện hàn và thiết bị hàn thích hợp trong môi trường có nguy cơ điện giật cao. Khi thích hợp, phải sử dụng các thiết bị giảm điện áp;

CHÚ THÍCH 1: Điều này cn được kim tra xác nhận bởi người thành thạo trừ khi nguồn điện hàn được ghi nhãn

ký hiệu  (xem TCVN 8094-1 (IEC 60974-1)).

e) kìm cặp que hàn phải phù hợp với TCVN 8094-11 (IEC 60974-11), tức là loại A;

f) bệ hoặc tấm lót cách điện phải được sử dụng.

CHÚ THÍCH 2: Cần chú ý đến các yêu cầu về quần áo bảo hộ, mũ trùm đầu và các phụ kiện trong 7.7.2.

7.11  Sử dụng dây đeo vai

Không được hàn trong lúc mang nguồn điện hàn, hoặc bộ cấp dây hàn, ví dụ bằng dây đeo vai. Điều này để ngăn ngừa

a) rủi ro mất thăng bằng nếu bất k cáp hoặc ống nối nào bị kéo;

b) tăng rủi ro điện giật khi người vận hành tiếp xúc với đất nếu sử dụng nguồn điện hàn cấp I mà vngoài được nối đất bằng dây dẫn nối đất bảo vệ.

7.12  Hàn vị trí trên cao

Không nên hàn từ vị trí trên cao, nếu có thể, ví dụ từ một cái thang, khi đó thậm chí chỉ một cú điện giật nhẹ cũng có thể làm ngã.

Phải thực hiện biện pháp phòng ngừa thích hợp, ví dụ bằng cách sử dụng bệ làm việc an toàn.

CHÚ THÍCH: Thang kim loại hoặc giàn giáo có thể tạo nên môi trường có nguy cơ điện giật cao (xem 3.5 và 7.10).

7.13  Hàn với thiết bị hàn treo

Vì các lý do thực tế, thiết bị hàn có thể được treo trên khu vực hàn. Để tránh dòng điện tản, các phương tiện treo phải được cách điện. Phải thực hiện các biện pháp phòng ngừa đ tránh rủi ro các vật thể rơi (ví dụ ống cuộn dây hàn).



PHỤ LỤC A

(tham khảo)

Các mối nguy hiểm liên quan đến hàn hồ quang

A.1 Quy định chung

Người vận hành hàn và người làm việc ở lân cận quá trình hàn cần được cảnh báo những nguy hiểm liên quan tới hàn hồ quang dưới đây. Họ cần nhận biết các biện pháp bảo vệ được quy định trong các tiêu chuẩn và quy định kỹ thuật quốc gia và quốc tế thích hợp.

A.2  Tình trạng thiết bị và bảo dưỡng

Tất cả các thiết bị nên được giữ trong nh trạng làm việc tốt, được xem xét và, khi phát hiện hng hóc, thì phải được sửa chữa nhanh chóng hoặc không vận hành tiếp.

Các bình chứa khí nên được đặt hoặc cố định sao cho chúng không thể bị lật.

A.3  Vận hành

Tất cả các thiết bị nên được đặt sao cho không gây ra nguy hiểm trên lối đi, trên thang hoặc bậc thang, và cần được vận hành theo hướng dẫn của nhà chế tạo.

Thiết bị hàn có thể nặng (dụ, bộ cp dây hàn lắp với cuộn dây và bộ dây). Cần thận trọng trong quá trình làm việc bằng tay.

A.4  Đào tạo

Đối với người vận hành và người giám sát, thì đào tạo là cần thiết trong

- sử dụng an toàn thiết bị;

- các quá trình;

- các quy trình khẩn cấp.

A.5  Bức xạ hồ quang

A.5.1  Quy định chung

Hồ quang tạo ra

- bức xạ tia cực tím (có thể gây hại cho da và mắt);

- ánh sáng nhìn thấy (có thể làm chói mắt và giảm thị lực);

- bức xạ hồng ngoại (nhiệt) (có thể gây hại cho da và mắt).

Những bức xạ này có thể trực tiếp hoặc bị phản xạ từ các bề mặt như kim loại sáng và các vật sáng màu.

A.5.2  Bảo vệ mắt và mặt (xem thêm A.9)

Mặt và mắt nên được bo vệ bởi tấm chắn bảo vệ hàn thích hợp với kính lọc bo vệ mắt thích hợp theo TCVN 5083 (ISO 4850).

A.5.3  Bảo vệ cơ thể (xem thêm A.9)

Cơ thể nên được bảo vệ bởi quần áo bảo hộ thích hợp theo ISO 11611.

Sử dụng bảo vệ c là cần thiết đ chống lại các bức xạ phn xạ.

A.5.4  Bảo vệ người ở vùng lân cận hồ quang

vùng lân cận hồ quang, cần sử dụng các tấm màn hoặc tấm chắn không phản xạ để cách ly mọi người khỏi bức xạ hồ quang. Một cảnh báo, ví dụ ký hiệu cho bảo vệ mắt, cần nhắc tới mối nguy hiểm của bức xạ hồ quang quang học.

A.6  Khói hàn

Hàn hồ quang và các quá trình liên quan tạo ra khói hàn có thể làm ô nhiễm khí quyển xung quanh vị trí làm việc. Khói hàn là một hỗn hợp của các loại khí trong không khí và các hạt nh mịn mà, nếu hít hoặc nuốt vào, sẽ gây nguy him cho sức khỏe.

Cấp độ rủi ro sẽ phụ thuộc vào

a) thành phần của Khói;

b) nồng độ của khói;

c) thời gian phơi nhiễm khói.

Một cách tiếp cận hệ thống đ đánh giá phơi nhiễm là cần thiết, có tính đến các tình huống đặc biệt của người vận hành và công nhân phụ trợ có thể bị phơi nhiễm.

Khói hàn có thể được kiểm soát bằng nhiều biện pháp, ví dụ điều chnh quá trình, điều khiển kỹ thuật, phương pháp làm việc, bảo vệ cá nhân và quyết định hành chính (xem Hình A.1).

Đầu tiên, cần cân nhắc xem sự phơi nhiễm có thể được ngăn ngừa cần nghiên cứu bằng cách loại b toàn bộ nguồn tạo khói hàn hay không. Nếu điều này không thể thực hiện được, các biện pháp làm giảm lượng khói hàn được tạo ra, sau khi việc điều khiển khói hàn tại nguồn được xem xét. Việc sử dụng thiết bị hô hấp không nên được dự tính cho đến khi tt cả các khả năng khác bị loại trừ. Thông thường, thiết bị bảo vệ hô hấp ch nên được sử dụng như một biện pháp tạm thời. Tuy nhiên điều này sẽ là trường hợp khi ngoài các biện pháp thông khí, việc sử dụng bảo vệ cá nhân có thể cần thiết.

A.7  Tiếng ồn

Trong môi trường hàn, tiếng n có thể tồn tại ở mức gây hại.

Việc liên tục ở trong môi trường có độ n cao mà không có bảo vệ tai là có hại. Mức ồn nên được giảm đến mức thấp nhất có thể.

Mức n cao có thể được cho phép trong một khoảng thời gian rt ngắn bằng cách sử dụng bảo vệ tai đy đủ theo quy định kỹ thuật quốc gia hoặc địa phương.

Trong trường hợp nghi ngờ, việc kim tra của người thành thạo nên được thực hiện để thiết lập các mức ồn trong môi trường cụ thể bất kỳ, và, nếu vượt quá giới hạn cho phép, một trong các lựa chọn sau phải được áp dụng

a) cách ly nguồn âm thanh xa nhất có thể, ví dụ bằng cách lắp bộ giảm âm hoặc vỏ cách âm;

b) cách ly người vận hành khỏi nguồn âm thanh nếu điều này thích hợp hơn điểm a);

c) bảo dưỡng hiệu quả các thiết bị bảo vệ âm;

đ) ch báo "khu vực bảo vệ tai" khi áp dụng được;

e) việc vào “khu vực bảo vệ tai" chỉ dành cho những người có thẩm quyền và có sử dụng bảo vệ tai thích hợp, ví dụ bao bịt tai hay nút bịt lỗ tai.

CHÚ THÍCH: RPE = Thiết bị bảo vệ hô hấp.

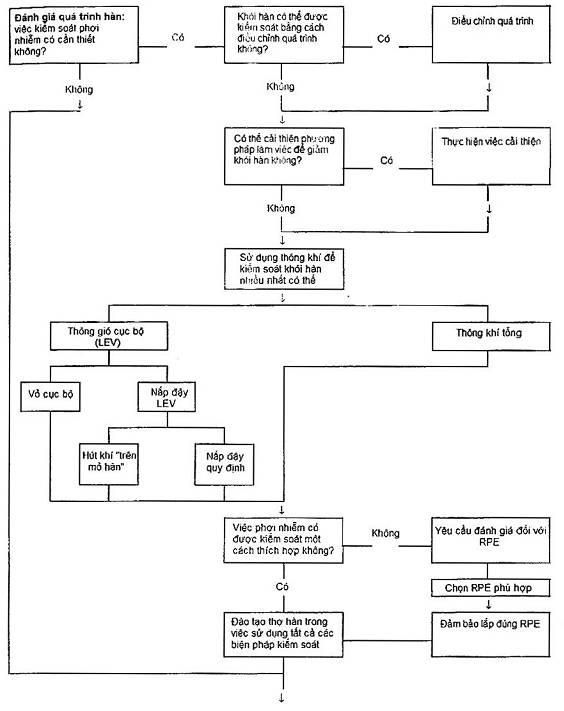

Hình A.1 - Các bước để kiểm soát khói hàn

A.8  Cháy và nổ

A.8.1  Quy định chung

Hàn hồ quang và các quá trình liên quan có thể gây cháy và nổ và cần thực hiện các biện pháp phòng ngừa để ngăn ngừa các mối nguy hiểm này.

A.8.2  Cháy

Đ ngăn ngừa rủi ro cháy, vật liệu dễ cháy nên được đưa ra khi khu vực hàn khi có thể. Khi điều này không thể thực hiện được thì phải thực hiện các yêu cầu sau:

a) vật liệu dễ cháy để lại cn được che chắn bằng vật liệu chống cháy, ví dụ ở lân cận vật liệu xây dựng như dầm gỗ hoặc sàn gỗ;

b) xung quanh chỗ làm việc cần được quan sát trong một khoảng thời gian thích hợp sau khi kết thúc công việc.

c) "điểm nóng” và những chỗ sát chúng phi được quan sát cho đến khi nhiệt độ của chúng giảm xuống mức bình thường;

d) thiết bị chống cháy thích hợp cho vật liệu được s dụng và đ sử dụng trong môi trường điện phải luôn sẵn có.

A.8.3  Nổ

Không gia nhiệt, cắt hoặc hàn thùng, thùng phuy hoặc bình chứa cho đến khi các bước thích hợp được thực hiện để đảm bảo rằng những quy trình này sẽ không gây cháy hoặc tạo ra hơi độc từ những chất bên trong. Chúng có thể gây nổ mặc dù chúng đã được "làm sạch".

Thông gió vật đúc rỗng hoặc bình chứa trước khi gia nhiệt, cắt hoặc hàn. Chúng có thể phát nổ.

Trước khi hàn, nên tham vấn ngưi thành thạo.

A.9  Qun áo bảo hộ nói chung

Quần áo bảo hộ, chng cháy thích hợp, không có dầu hoặc các tạp chất dễ cháy, cũng như bảo vệ mắt thích hợp để ngăn ngừa bị thương từ hạt bay, ví dụ như xỉ, mảnh vỡ từ việc nghiền hoặc dây dựng đứng, nên được cảnh báo (xem thêm A.5.2 và A.5.3).

A.10  Không gian hạn chế

Các quá trình hàn thường được thực hiện trong những không gian hạn chế có thể có nguy hiểm về khí độc hoặc khí ngạt, ví dụ như khí bảo vệ.

Khi việc hàn được thực hiện trong một không gian hẹp, người vn hành ch được phép hàn khi những ngưi khác, là những người được hướng dẫn và có kh năng phn ứng trong trường hợp khn cấp, đang ở ngay bên cạnh.

Bước đầu tiên và quan trọng nhất là sự đánh giá tình huống bởi một người thành thạo, để xác định những bước nào là cần thiết để thực hiện công việc một cách an toàn và những sự phòng ngừa nào nên được áp dụng trong quá trình thao tác thực. Các bước thao tác điển hình được th hiện trên Hình A.2.

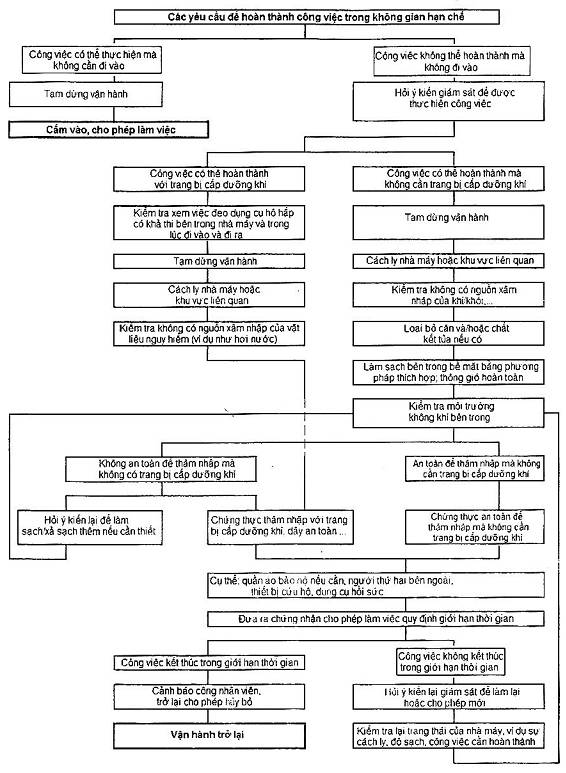

Hình A.2 - Các bước để vận hành công việc trong không gian hạn chế



PHỤ LỤC B

(tham khảo)

Sụt áp trong mạch điện hàn

Điện trở của cáp hàn sẽ nói lên sụt áp trong mạch điện hàn. Nếu sử dụng cáp hàn dài, điều này phải được đưa vào tính toán. Hình B.1 bên dưới đưa ra việc sử dụng thiết bị MIG/MAG nhưng nguyên tắc áp dụng cho tất cả các quá trình hàn.

Hình B.1 - Ví dụ của thiết bị MIG/MAG

Ví dụ, ở hình trên, vôn mét được đặt vào nguồn điện sẽ ch ra điện áp đo được giữa điểm 1-7. Tuy nhiên điều này không phải là lý tưng đ áp dụng cho các tham số của quy trình hàn quy định, vì có điện áp rơi trong đoạn 1-2, 3-4 và 6-7 mà sẽ làm thay đổi dòng điện hàn, đường kính cáp, chiều dài cáp và nhiệt độ cáp.

Vấn đề có thể ny sinh nếu những giá trị này được sử dụng để hàn sản xut dựa trên vôn mét nguồn điện đo điện thế giữa 1-7. Điều này ch yếu do sụt áp trong cáp hàn giữa 1-2 và 6-7.

Sụt áp trong cáp hàn tỷ lệ với cường độ dòng điện đi qua và có thể được ước lượng bằng cách sử dụng Bng B.1.

Bảng B.1 - Sụt áp trong cáp hàn bằng đồng và nhôm ở nhiệt độ bình thường và nhiệt độ tăng cao

Tiết diện danh nghĩa của dây dẫn

mm2

Sụt áp một chiều a /100 A /10 m cáp ở các nhiệt độ khác nhau

V

Dây dẫn bằng đồng

Dây dẫn bằng nhôm

20 °C

60 °C

85 °C

20 °C

60 °C

85 °C

10

1,950

2,260

2,450

-





16

1,240

1,430

1,560

-

-

-

25

0,795

0,920

0,998

1,248

1,450

1,580

35

0,565

0,654

0,709

0,886

1,030

1,120

50

0,393

0,455

0,493

0,616

0.715

0,778

70

0,277

0,321

0,348

0,440

0,511

0,555

95

0,210

0,243

0,264

0,326

0,379

0,411

120

0,164

0,190

0,206

0,254

0,295

0,321

150

0,132

0,153

0,166

0,208

0,242

0,263

185

0,108

0,125

0,136

-

-

-

240

-

-

-

0,126

0,146

0,159

a Giá trị tương ứng khi sử dụng điện xoay chiều có thể cao hơn, tùy thuộc vào cấu hình của cáp.



THƯ MỤC TÀI LIỆU THAM KHẢO

[1] IEC 60204-1, Safety of machinery - Electrical equipment of machines - Part 1: General requirements

[2] TCVN 7447-4-41 (IEC 60364-4-41), Lắp đặt điện hạ áp - Phần 4-41: Bảo vệ an toàn - Bảo vệ chống điện giật

[3] TCVN 8094-2 (IEC 60974-2), Thiết bị hàn hồ quang - Phần 2: Hệ thống làm mát bằng chất lỏng

[4] TCVN 8094-3 (IEC 60974-3), Thiết bị hàn hồ quang - Phần 3: Thiết bị mồi và thiết bị ổn định hồ quang

[5] TCVN 8094-5 (IEC 60974-5), Thiết bị hàn hồ quang - Phần 5: Bộ cấp dây hàn

[6] TCVN 8094-7 (IEC 60974-7), Thiết bị hàn hồ quang - Phần 7: Mỏ hàn

[7] TCVN 8094-8 (IEC 60974-8), Thiết bị hàn hồ quang - Phần 8: Bộ điều khiển khí dùng cho hệ thống hàn và cắt bằng plasma

[8] IEC 61008 (tất cả các phần), Residual current operated circuit-breakers without integral overcunrent protection for household and similar uses (RCCBs)

[9] IEC 61009 (tt c các phần), Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)

[10] IEC 61140, Protection against electric shock - Common aspects for installation and equipment

[11] TCVN 5083 (ISO 4850), Phương tiện bảo vệ mắt cá nhân dùng cho hàn và các kỹ thuật liên quan - Cái lọc sáng - Yêu cầu sử dụng và truyền quang

[12] ISO 11611, Protective clothing for use in welding and allied processes



MỤC LỤC

Lời nói đầu

1  Phạm vi áp dụng

2  Tài liệu viện dẫn

3  Thuật ngữ và định nghĩa

4  Lắp đặt

5  Tương thích điện từ (EMC)

6  Trường điện từ (EMF)

7  Sử dụng

Phụ lục A (tham khảo) - Các mối nguy hiểm liên quan đến hàn hồ quang

Phụ lục B (tham khảo) - Sụt áp trong mạch điện hàn

Thư mục tài liệu tham khảo

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN8094-9:2015
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN8094-9:2015
Cơ quan ban hành
Người ký***
Lĩnh vựcCông nghiệp
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
