Tiêu chuẩn quốc gia TCVN 9099:2011 (ISO 15165:2001) về Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) – Hệ thống phân loại

TIÊU CHUẨN QUỐC GIA

TCVN 9099:2011

ISO 15165:2001

GỐM MỊN (GỐM CAO CẤP, GỐM KỸ THUẬT CAO CẤP) - HỆ THỐNG PHÂN LOẠI

Fine ceramics (advanced ceramics, advanced technical ceramics) - Classification system

Lời nói đầu

TCVN 9099:2011 hoàn toàn tương đương với ISO 15165:2001.

TCVN 9099:2011 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC206 Gốm cao cấp biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.



GỐM MỊN (GỐM CAO CẤP, GỐM KỸ THUẬT CAO CẤP) - HỆ THỐNG PHÂN LOẠI

Fine ceramics (advanced ceramics, advanced technical ceramics) - Classification system

1. Phạm vi áp dụng

Tiêu chuẩn này mô tả hệ thống phân loại cho gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) (xem Điều 3). Hệ thống được thiết lập nhằm bao phủ tất cả các loại gốm mịn ở dạng tiền chất vô cơ để sản xuất bột gốm, bột, dạng hạt, sợi, tinh thể dạng sợi, tấm mỏng, pha lê đơn, gốm đa tinh thể hợp nhất, vật liệu vô định hình (như thủy tinh) và vật liệu composit, thành phần dạng hình khối, màng mỏng và các dạng phủ. Cơ cấu phân loại được mã hóa để máy có thể đọc được.

Hệ thống phân loại này không bao gồm:

a) Cacbon nguyên tố, ngoại trừ dạng gốm cụ thể như kim cương, cacbon thủy tinh hoặc than chì bị lắng đọng do quá trình bay hơi hóa học (CVD);

b) Silic nguyên tố, germani nguyên tố và các chất bán kim dạng hợp chất hoặc nguyên tố khác ngoại trừ khi chúng hình thành thành phần không thể thiếu của tiền chất cho gốm mịn;

c) Gốm truyền thống trên cơ sở đất sét, bao gồm:

1) sứ trắng (ví dụ bộ đồ ăn và đồ sứ);

2) sứ vệ sinh;

3) gạch gốm ốp lát;

4) gốm xây dựng (ví dụ gạch nung và ống dẫn);

d) vật liệu chịu lửa định hình và không định hình dành cho các ứng dụng chịu tải.

Tiêu chuẩn này không áp dụng cho các sản phẩm kim loại cứng (cacbua xi măng), hoặc các sản phẩm chủ yếu là thủy tinh, nhưng về nguyên tắc hệ thống này có thể được mở rộng để bao hàm những sản phẩm này. Hình thái sử dụng của nó sẽ được xác định bằng mục đích sử dụng. Tiêu chuẩn này không nhằm mục đích xác định hệ thống này sẽ được sử dụng như thế nào mà những ví dụ được nêu ra chúng được sử dụng như thế nào. Người sử dụng có thể xác định tổ hợp mã và mức độ chi tiết phù hợp với mục đích cụ thể. Tiêu chuẩn này chỉ cung cấp khung linh hoạt và hệ thống mã quốc tế được khuyến nghị mà có thể được thực hiện.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là rất cần thiết khi áp dụng tiêu chuẩn này.Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các bản sửa đổi, bổ sung (nếu có).

IEC 60672-2, Ceramic and glass insulating materials - Part 2: Methods of test (Vật liệu gốm và thủy tinh cách điện - Phần 2: Phương pháp thử).

IEC 60072-3, Ceramic and glass insulating materials - Part 3: Specifications for individual materials (Vật liệu thủy tinh và gốm cách điện - Phần 3: Yêu cầu kỹ thuật đối với các vật liệu đơn lẻ).

3. Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau.

3.1. Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) [fine ceramic (advanced ceramic, advanced technical ceramic)]

Vật liệu gốm được chế tạo bằng công nghệ cao, tính năng cao, chủ yếu là vô cơ không kim loại và có thuộc tính đặc biệt.

CHÚ THÍCH: Các thuật ngữ khác bao trùm một phần hoặc toàn bộ lĩnh vực nói trên thường được sử dụng. Thuật ngữ trên thường được dùng trong tất cả các trường hợp.

3.2. Lĩnh vực phân loại (classification field)

Các hạng mục liên quan đến một lĩnh vực hoặc đặc tính riêng lẻ của phân loại.

3.3. Yếu tố phân loại (classification element)

Hạng mục đơn lẻ trong lĩnh vực phân loại.

3.4. Mã (code)

Chuỗi vừa số vừa chữ có định nghĩa cụ thể theo thuộc tính vật liệu.

3.5. Mã thành phần (coding element)

Phần mã vừa số vừa chữ của một lĩnh vực phân loại.

4. Mục tiêu

Tiêu chuẩn này cung cấp khung mà các sản phẩm và vật liệu gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) có thể được phân loại theo nhiều mục đích bao gồm thống kê thương mại, khảo sát thị trường, nhận dạng vật liệu, mã và cơ sở dữ liệu.

Loại sản phẩm hiện tại được bao gồm thuật ngữ “gốm mịn” hoặc “gốm cao cấp” hoặc “gốm kỹ thuật cao cấp” hoặc thuật ngữ khác rất rộng và phức tạp theo đặc tính hóa học, hình thái và thuộc tính đặc tính. Thông thường có sự kết nối gần gũi giữa những yếu tố này. Do vậy, không thể sáng chế một hệ thống phân cấp như đã được sử dụng trong IEC 60672-3 đối với gốm tĩnh điện dùng cho mục đích cách điện hoặc trong Mô tả hàng hóa phù hợp và hệ thống mã vạch đối với hàng hóa và chất dẫn xuất. Hệ thống được xây dựng và tích hợp vào tiêu chuẩn này là điều mới trong nhiều lĩnh vực để bao gồm tất cả các yêu cầu và mục đích nhìn thấy trước được, và tất cả các ứng dụng và vật liệu sản xuất và vật liệu thô, nghĩa là nó có tính linh hoạt rất lớn.

Đối với những mục đích này, phân loại thích hợp các loại vật liệu và sản phẩm theo các cấp độ sản xuất khác nhau có thể yêu cầu sự liên kết thành phần hóa học, hình dạng, phương pháp xử lý, các đặc tính vật liệu và các ứng dụng trong bất kỳ sự kết hợp theo yêu cầu nào. Hệ thống được miêu tả trong tiêu chuẩn này có khả năng phân loại gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) bằng bất kỳ sự kết hợp của những lĩnh vực này theo bất kỳ trật tự nào đối với mục đích mong đợi. Những lĩnh vực này được miêu tả riêng lẻ trong các phần sau. Phụ lục A, B, C và D cung cấp phương pháp mã hóa đối với từng lĩnh vực phân loại của hệ thống.

Người sử dụng cần phải lựa chọn từ các lĩnh vực phân loại theo yêu cầu của mình, và đặt vào trật tự được quy định theo mục đích cụ thể. Một số sự kết hợp có thể được miêu tả trong Điều 6.

5. Lĩnh vực phân loại riêng lẻ

5.1. Giới thiệu

Nhằm mục đích cung cấp cách thức phân loại bất kỳ sự kết hợp của các lĩnh vực theo trình tự thích hợp với nhu cầu người sử dụng, mỗi lĩnh vực được xác định riêng biệt theo mã chữ cái đứng đầu:

- A = ứng dụng

- C = đặc tính hóa học

- P = phương pháp chế biến

- D = tính chất đặc trưng hoặc dữ liệu

Hình thái của sản phẩm liên quan chặt chẽ đến đặc tính hóa học và được tích hợp trong mã hóa học. Nếu thích hợp, lĩnh vực phân loại bổ sung có thể được thêm vào theo cùng cách. Trong từng trường hợp đều có thể phân loại được theo dãy mã bằng mã chữ cái đầu tiên.

Đối với mục đích nhận biết của máy tính, không yêu cầu dãy chính xác các yếu tố phân loại, nhưng đối với các mục đích sử dụng khác, chuẩn bị thủ công thống kê thương mại hoặc thông số vật liệu, dãy các yếu tố phân loại cần phải được chọn và thực hiện như yêu cầu.

Theo miêu tả sau của cấu trúc mã, các chữ có thể thay đổi được sử dụng trong mã là:

- X = bất kỳ ký tự mã nào có chữ in hoa đơn lẻ thích hợp

- n = bất kỳ ký tự mã số đơn lẻ thích hợp

5.2. Lĩnh vực phân loại đối với loại ứng dụng

Chữ đầu tiên biểu thị bắt đầu của dãy “Ứng dụng” là “A”. Tiếp theo là mã số ba con số như được liệt kê trong Phụ lục A đối với lĩnh vực ứng dụng. Trong danh sách, các ứng dụng ban đầu được phân tách thành các chuỗi khu vực phân cấp bởi các chức năng chủ yếu của sản phẩm như được xác định bởi:

- cách điện, nghĩa là chất cách ly đối với nhiều mục đích khác nhau;

- dẫn điện/ion, nghĩa là chất dẫn điện hoặc ion để gia nhiệt hoặc các mục đích chức năng;

- chức năng cơ học, bao gồm ăn mòn, tại hoặc gần nhiệt độ phòng;

- chức năng nhiệt và nhiệt cơ, tại đó tính ổn định kích cỡ tại nhiệt độ gia tăng, cách nhiệt, dẫn nhiệt hoặc kháng sốc nhiệt là các chức năng chủ yếu, và tại đó tải cơ học bổ sung có thể được áp dụng;

- chức năng hạt nhân, tại đó hợp phần đóng vai trò hạt nhân chủ động hoặc thụ động;

- chức năng quang học, tại đó hợp phần đóng vai trò chức năng làm thành tố quang học trong phản xạ, khúc xạ, truyền hoặc hấp thụ bức xạ điện từ;

- chức năng hóa học, bao gồm y sinh, tại đó hợp phần được sử dụng xử lý đối với hoạt động nấu chảy, hóa chất, dung dịch hoặc khí quyển do tính kháng của nó và trong trường hợp vật liệu y sinh, mức độ tương thích sinh học

- chức năng từ tính, tại đó hợp phần sở hữu đặc tính cho phép vai trò từ tính chức năng;

- chức năng bột, tại đó gốm mịn được cung cấp dạng bột hoặc hạt để sử dụng.

Chữ số đầu tiên của ba chữ số được đưa ra như trên theo chức năng vật lý chủ yếu. Các chữ số tiếp theo không theo phân cấp, và theo danh sách liệt kê được đưa ra trong Phụ lục A. Để hỗ trợ xác định mã, bảng chú dẫn theo thứ tự alphabe được đưa ra. Hình 1 biểu thị biểu đồ dòng lựa chọn mã ứng dụng.

Có thể không phải lúc nào cũng ấn định được một sản phẩm đối với một trong số các mã được liệt kê. Trong những trường hợp như vậy sẽ sử dụng mã “các chức năng khác”, hoặc trong từng phạm vi ở trên nếu thích hợp, hoặc cho thuộc mã 980-999.

Nếu sản phẩm cần phải được phân loại do có tính ứng dụng chung đối với các ứng dụng không xác định, mã tổng quát “không xác định” (thông thường có dạng An00, ngoại trừ A400, tuy nhiên bao gồm A950) tại khởi đầu mẫu nhóm sẽ được sử dụng.

VÍ DỤ:

Lõi điện trở

mã A144

Miếng chống mòn khe trượt

mã A326

Khuôn nhúng cao su

mã A820

5.3. Lĩnh vực phân loại đối với đặc tính hóa học

5.3.1. Ký hiệu nhận dạng ban đầu chỉ “đặc tính hóa học” là “C”. Do đặc tính hóa học của gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) có thể là phức tạp, phương pháp phân loại linh hoạt đã được thiết lập. Một hoặc hai chữ cái theo sau chữ “C” ban đầu chỉ hình thái mà loại hóa học tồn tại (tiền chất, bột, gốm cứng, v.v…). Dãy có chữ và số chỉ chủng loại và không bắt buộc lượng nó biểu thị, mối quan hệ của chủng loại thứ hai đối với chủng loại thứ nhất (ví dụ hỗn hợp hóa học hoặc lý học), v.v… Chi tiết các hạng mục, chữ ký hiệu mã của chúng và chức năng sử dụng được đưa ra trong Phụ lục B.

Hai định dạng của dãy này như sau:

- định dạng-ngắn, được sử dụng đối với việc miêu tả rõ ràng đặc tính hóa học của các loại vật liệu bột hoặc gốm thông thường

- định dạng-dài, khi yêu cầu thông tin về hóa học chi tiết hơn như hợp phần hóa học riêng lẻ biểu thị một cách không bắt buộc phần khối lượng của chúng.

5.3.2. Việc lựa chọn sử dụng mã định dạng-ngắn hoặc định dạng-dài phụ thuộc vào thỏa thuận giữa các bên. Tuy nhiên, cần lưu ý rằng chuyển đổi từ mã định dạng-ngắn sang mã định dạng- dài hoặc ngược lại không dễ thực hiện do mã riêng có gốc khác nhau. Do vậy, khi đã chọn mã, không thay đổi lại.

CHÚ THÍCH: Mã định dạng-ngắn thích hợp nhất đối với các sản phẩm thương mại, thống kê doanh thu hoặc kiểm kê khi sự khác biệt giữa các sản phẩm chủ yếu được dựa trên loại hóa học tổng thể, mà không có nhu cầu xác định chi tiết thành phần. Mã định dạng-dài thích hợp nhất đối với mục đích sử dụng mà thành phần hóa học chính xác của sản phẩm cần phải được xác định, ví dụ trong ngân hàng dữ liệu hoặc ghi chép trong quá trình sản xuất.

CHÚ DẪN:

1

Vật liệu là gốm hoặc tiền chất

10

Sử dụng 100-199

19 sử dụng 950-979

2

Chức năng cơ bản là điện

11

Sử dụng 200-299



3

Chức năng cơ bản là thụ động

12

Sử dụng 300-499



4

Chức năng cơ bản là cơ học

13

Sử dụng 500-599



5

Chức năng cơ bản là nhiệt hoặc nhiệt cơ

14

Sử dụng 600-699



6

Chức năng cơ bản là hạt nhân

15

Sử dụng 700-799



7

Chức năng cơ bản là quang học

16

Sử dụng 800-899



8

Chức năng cơ bản là hóa học hoặc y sinh

17

Sử dụng 900-949



9

Chức năng cơ bản là từ

18

Sử dụng 980-999

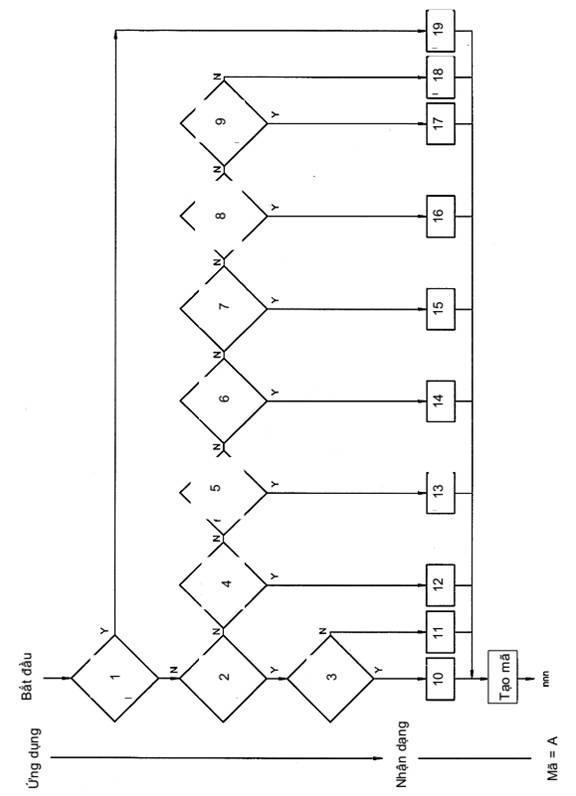

Hình 1 - Biểu đồ dòng biểu thị lựa chọn mã ứng dụng

5.3.3.định dạng-ngắn là số có bốn chữ số (nnnn) trong dãy từ 5001 đến 9999 được nêu trong Phụ lục B. Mã này được gắn trực tiếp mà không có dấu chấm đối với ký hiệu nhận dạng đặc tính hóa học (C) và ký hiệu nhận dạng hình thái (XX) để hình thành mã

CXXnnnn

Mã này được sử dụng với ký hiệu xác nhận hình thái thích hợp đối với tất cả các loại sản phẩm gốm và tiền chất gốm. Mã phân loại được tận cùng bằng cách không có thêm chữ nào hoặc bằng một trong số các chữ ban đầu A, P hoặc D (hoặc mã lĩnh vực phân loại ban đầu được xác định bổ sung) biểu thị việc bắt đầu lĩnh vực phân loại khác.

VÍ DỤ:

Gốm nhiều alumina, 95% alumina

CKB5040

Gốm canxi aluminosilicat có lỗ xốp (anoctit, ví dụ vật liệu lọc dùng trong luyện kim)

CKG5555

Sợi đơn tinh thể và tách rời của alpha silic cacbua

CW E6260

Sợi silic cacbua dệt 2D có lỗ xốp được gia cường silic cacbua

CKT6320

5.3.4. định dạng-dài được xây dựng như được chỉ ra trong Bảng 1. Các mã loại hóa học được lựa chọn từ số mã 0001 đến 4999 được đưa ra trong Phụ lục B. Thứ tự “hình thái” cộng với “mã hóa học” cộng dãy “lượng” tùy chọn có thể được lặp lại ít hoặc nhiều lần theo yêu cầu xác định sản phẩm một cách chi tiết.

Cần lưu ý các mặt quan trọng sau:

1) Mã có thể được xây dựng chi tiết theo yêu cầu để phân loại sản phẩm đối với mục tiêu.

2) Chi tiết thành phần cấu tạo có thể được thêm vào nếu thích hợp đối với các yêu cầu sử dụng cuối cùng. Có hai phương án lựa chọn; xem Bảng 1 đối với hai phương án lựa chọn, hoặc số mã bổ sung hoặc tuyên bố bổ sung.

3) Mã định dạng-dài phân loại tối thiểu là “hình thái” cộng một hợp chất hóa học được xác định; tất cả thông tin trên điểm này là không bắt buộc.

4) Mã phân loại được giới hạn tận cùng hoặc bằng không có ký tự, hoặc bằng một trong những ký tự đầu tiên A, P hoặc D (hoặc mã phạm vi phân loại đầu tiên được xác định bổ sung) biểu thị khởi đầu của lĩnh vực phân loại khác.

5) Sử dụng hiệu quả mã định dạng-dài đòi hỏi phải có kiến thức sâu về cấu tạo và vi cấu trúc của sản phẩm.

Biểu đồ dòng chảy biểu thị quy trình quyết định đối với phân loại và lựa chọn mã được thể hiện tại Hình 2. Ví dụ sau biểu thị tính linh hoạt sử dụng mã phân loại trong bất kỳ cách thức thích hợp nào, trong khi vẫn duy trì khả năng có thể đọc được đối với máy.

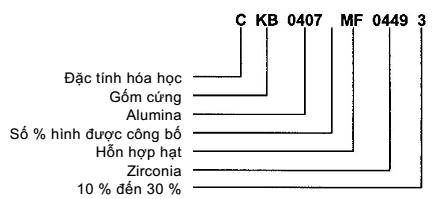

VÍ DỤ 1: Pha riêng rẽ gốm alumina có khối lượng bằng 15 % khối lượng zirconia không ổn định. Sử dụng lựa chọn 1 đối với thành phần cấu tạo đưa ra (được viết có khoảng cách để dễ nhìn):

Bảng 1 - Xây dựng mã đặc tính hóa học định dạng-dài

Mã thành phần

Mô tả

C

Thiết bị nhận dạng dãy mã đặc tính hóa học

XX

Mã một hoặc hai chữ chỉ “hình thái” tổng thể của sản phẩm

nnnn

Mã đặc tính hóa học bốn số từ dãy số 0001 đến 4999 (xem Phụ lục B)

Lựa chọn n

Lựa chọn 1: thành tố mã biểu thị “số lượng” các loại nnnn trong sản phẩm được thể hiện bằng % khối lượng theo mã sau:

1 ≤ 1 %

2 > 1 % đến 10 %

3 > 10 % đến 30 %

4 > 30 % đến 50 %

5 > 50 % đến 70 %

6 > 70 % đến 90 %

7 > 90 % đến 99 %

8 > 99 %

Nếu giá trị không được xác định hoặc không thể xác định được, bỏ qua ký tự này

Lựa chọn 2: Nếu thành phần cấu tạo chính xác tính bằng phần trăm hoặc phần triệu được thể hiện, số được cho vào trong ngoặc đơn (…) sau mã chủng loại, phần trăm được biểu thị bằng chữ cái tiếp theo “C” và phần triệu được biểu thị bằng chữ cái tiếp theo “M”.

Số có thể được đặt trước bằng “<” hoặc="" “="">”để biểu thị nhỏ hơn hoặc lớn hơn số đã cho.

XX (**)

Hai chữ cái thể hiện chủng loại thứ hai được hòa trộn liên quan đến loại thứ nhất khi ở cùng dạng sản phẩm, ví dụ đối với hợp chất thứ hai đã được ghi rõ trong hai loại bột hoặc gốm hoặc tạp chất.

nnnn

Mã đặc tính hóa học bốn số đối với chủng loại thứ hai

n

Lựa chọn 1

Tỷ lệ mã số đơn lẻ lựa chọn, tính bằng khối lượng, của chủng loại thứ hai như được định nghĩa ở trên.

Lựa chọn 2

Số lượng mã hướng dẫn bổ sung lựa chọn, tính bằng khối lượng, của chủng loại thứ hai, như được định nghĩa ở trên.

(**) Trật tự được lặp lại từ (**) đối với chủng loại thứ ba và tiếp theo khi cần thiết.

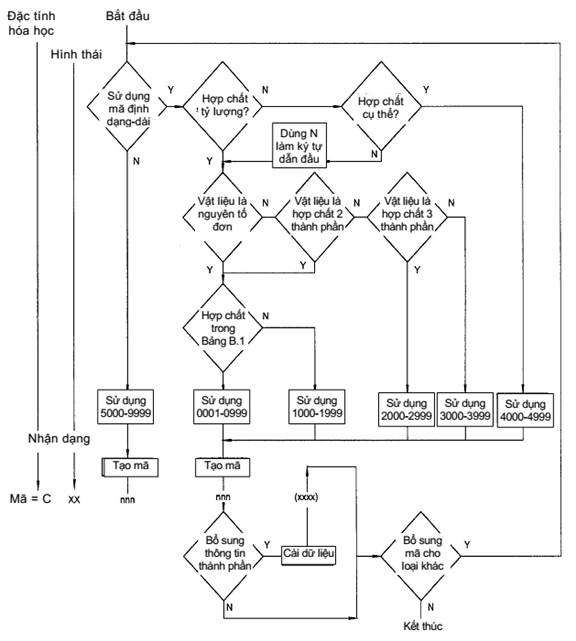

Hình 2 - Biểu đồ dòng chảy lựa chọn mã đại diện đặc tính hóa học

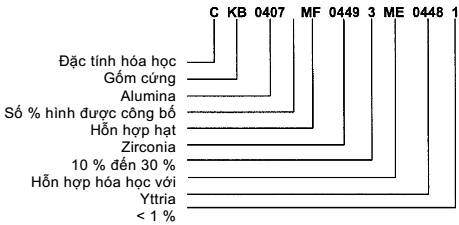

VÍ DỤ 2:

Pha riêng rẽ gốm alumina có khối lượng bằng 15 % khối lượng của zirconia ổn định ytria, hàm lượng ytria trong zirconia không được xác định nhưng ít hơn 1 % khối lượng tổng thể. Sử dụng lựa chọn 1 đối với dải thành phần cấu tạo đưa ra (được viết có khoảng cách để dễ nhìn):

Lựa chọn 2 xác định hàm lượng zirconia tại 15 % đưa ra (được viết có khoảng cách để dễ nhìn):

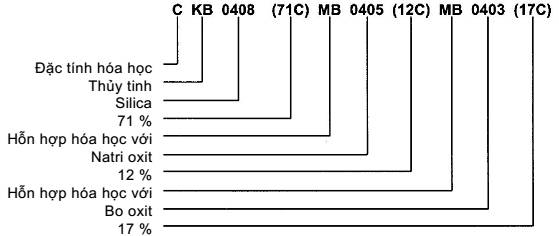

VÍ DỤ 3:

Thủy tinh natri borosilicat có thành phần xác định 71 % SiO2, 12 % Na2O, 17 % B2O3, sử dụng lựa chọn 2 đối với tỷ lệ chính xác đưa ra (được viết có khoảng cách để dễ nhìn):

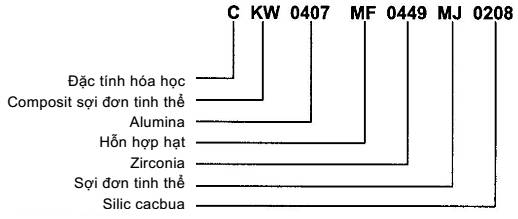

VÍ DỤ 4:

Alumina gia cường sợi đơn tinh thể silic cacbua/zirconia không ổn định có thành phần không xác định. Lựa chọn xác định thành phần không được viện dẫn và đưa ra (được viết có khoảng cách để dễ nhìn):

Đối với trường hợp đặc biệt có tỷ lệ không xác định, có thể sử dụng mẫu rút gọn CKW5190 có giá trị bằng nhau.

CHÚ THÍCH: Không phải lúc nào cũng có thể ấn định một sản phẩm cụ thể với một trong số mã được liệt kê. Trong trường hợp như vậy, mã hoặc các mã biểu thị các loại hóa học “Khác” sẽ được sử dụng, hoặc trong nhóm hóa học đối với mã định dạng-dài [ví dụ “cromit khác” (2119)] hoặc trong loại gốm có đặc điểm chung đối với mã định dạng-ngắn [ví dụ “gốm thủy tinh khác” (9999)].

5.4. Lĩnh vực phân loại chế biến

Trong trường hợp phương pháp chế biến gốm cần được xác định là một phần của tổng thể dãy mã, ví dụ trong kiểm kê nội bộ hoặc cơ sở dữ liệu, điều này có thể thực hiện bằng cách sử dụng dãy đơn giản. Chữ cái đầu tiên là P, theo sau là ba số được lựa chọn từ danh sách được cho trong Phụ lục C, nghĩa là:

Pnnn

Hoạt động này có thể được lặp lại nhiều lần theo yêu cầu để xác định một cách phù hợp quy trình hoặc lộ trình chế biến được chấp thuận. Ví dụ, mã chế biến đối với thân gốm có thể có dãy sau:

P203P302P403P502P804

biểu thị rằng bột kết tủa hóa học (P203) được sử dụng, cái mà được làm khô phun (P302) trước khi nén đẳng tĩnh (P403), sau đó được nung kết trong không khí (P502). Thành phần này khi đó là nền bề mặt (P804).

5.5. Lĩnh vực phân loại đối với đặc trưng tính chất hoặc dữ liệu

5.5.1. Nhiều sản phẩm gốm được phát triển dành cho các thuộc tính đặc tính cụ thể đối với mục đích sử dụng riêng biệt cuối cùng. Nếu yêu cầu cung cấp yếu tố phân loại để xác định “tính chất” hoặc “đặc tính”, điều này được thực hiện bằng cách sử dụng mã với chữ cái đầu tiên là “D” (dữ liệu), sau đó là dãy 3 đến 6 ký tự số được xác định theo ma trận trong Phụ lục E. Ký tự số đầu tiên xác định lớp tính chất và ký tự thứ hai loại tính chất trong lớp đó. Chi tiết của các tính chất được mã hóa trong ký tự số tiếp theo, nếu thích hợp.

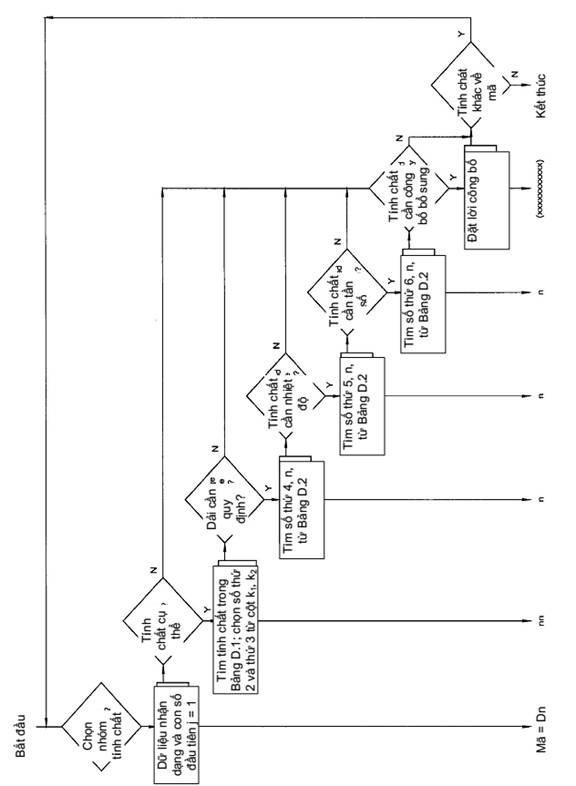

Biểu đồ dòng lựa chọn mã dữ liệu tính chất được thể hiện trong Hình 3.

CHÚ THÍCH: Dự tính rằng yếu tố phân loại thuộc tính có thể được mở rộng thành cơ sở dữ liệu chi tiết hơn, yếu tố phân loại khác chỉ được sử dụng để xác định đặc tính hóa học, các ứng dụng và các đặc tính bất kỳ khác của vật liệu hoặc thành phần.

Hình 3 - Biểu đồ dòng lựa chọn mã biểu thị dữ liệu

5.5.2. Đối với trường hợp mà một hoặc nhiều hơn các đặc tính được xác định là có liên quan sự phân loại của một sản phẩm gốm, nhưng nó hoặc

- Thích hợp để xác định một cách dễ dàng điều này, hoặc

- Không thể gắn cho một giá trị số do không có quy trình tiêu chuẩn đưa ra dữ liệu giá trị đơn lẻ, hoặc

- Không có phương pháp thử được công nhận hoặc tiêu chuẩn hóa mã bị giới hạn ký tự ba số đầu tiên. Trích dẫn đặc tính thuộc tính theo phương thức này sẽ được thực hiện nhằm bao hàm rằng thuộc tính quan trọng đối với chức năng của vật liệu, hoặc do loại vật liệu hoặc do ứng dụng dự định.

VÍ DỤ:

Vật liệu bền axit

D802

Vật liệu quang mạ

D617

Vật liệu được thiết kế để có độ bền sốc nhiệt (không xác định)

D303

5.5.3. Khi thích hợp sử dụng giá trị thuộc tính số, các thuộc tính được chia ra thành các dãy số giá trị như được xác định bằng phương pháp thử cụ thể. Dãy thích hợp có thể được lựa chọn sử dụng ký tự số thứ tư. Khi thích hợp hoặc mong muốn, dãy thuộc tính có thể được xác định bằng cách sử dụng ký tự số thứ năm biểu thị dãy nhiệt độ mà thuộc tính có giá trị trong dải lựa chọn. Với tham chiếu đối với các thuộc tính điện, ký tự số thứ sáu có thể được lựa chọn để biểu thị dãy tần suất liên quan đến dữ liệu đặc tính. Ký tự tần suất sẽ luôn được sử dụng chung với ký tự nhiệt độ để tránh sự mập mờ.

VÍ DỤ 1:

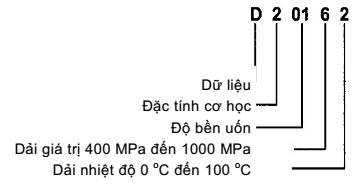

Vật liệu có độ bền uốn ở nhiệt độ phòng là 600 MPa:

VÍ DỤ 2:

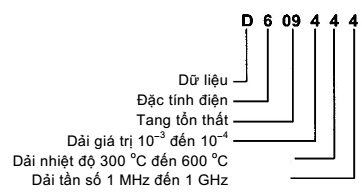

Vật cách điện có tang tổn thất 5 x 10-4 tại 400 oC và 10 MHz:

5.5.4. Nếu yêu cầu nhiều hơn một đặc tính thuộc tính, mã D được lặp lại, nghĩa là:

DnnnDnnnnnnDnnn…..

biểu thị ba đặc tính thuộc tính của sự thích hợp riêng biệt. Những yếu tố mã này có thể được đặt trong trật tự mà không có sự thay đổi về nghĩa.

VÍ DỤ:

Một vật liệu có tính dẫn nhiệt 40W m-1 K-1, tang tổn thất chất điện môi 5 x 10-4 tại 10 MHz và độ bền uốn 600 MPa, tất cả ở 400 oC:

D20164D609444D30154

Hai yếu tố đầu tiên trong mẫu được lấy từ những mẫu trước dành cho yếu tố đơn lẻ, và yếu tố thứ ba biểu thị phân loại tính dẫn nhiệt.

5.5.5. Tùy chọn, “hướng dẫn bổ sung” có thể được thêm vào mã phân loại để biểu thị phương pháp thử được sử dụng, thông số phương pháp thử, hoặc thuộc tính liên quan khác, ví dụ màu sắc. Hướng dẫn bổ sung được kèm theo trong ngoặc đơn (…) và ngay sau mã Dnnnnnn.

VÍ DỤ:

Lấy ví dụ trước và thêm vào phương pháp thử và màu sắc của sản phẩm được:

D20164 (ISO 14704, uốn 4 điểm, khẩu độ 40 mm) D609444 (IEC 60672) D30154 (EN 821-2 và nhiệt riêng) D403 (trắng)

5.6. Các lĩnh vực phân loại khác

Trong khi không có phần xác định của tiêu chuẩn này, các phạm vi phân loại bổ sung có thể được sử dụng đối với các đặc tính đi cùng với sản phẩm khi được yêu cầu bởi ứng dụng phân loại. Nếu bao gồm những thông tin như vậy, phạm vi phân loại cần phải được xây dựng như bảng mã đã thống nhất theo mẫu:

Xnnn

Trong đó X là ký tự phạm vi phân loại đầu tiên có thể nhận biết được một cách rõ ràng và đơn nhất. Theo mẫu này, yếu tố phân loại bổ sung giữ nguyên tính đơn nhất và có thể đọc được đối với máy.

Ví dụ thuộc tính có thể được mã hóa theo cách này bao gồm:

- Ngày mã hóa

- Tên nhà sản xuất

- Nước xuất xứ

6. Xây dựng mã phân loại hoàn chỉnh

Phương pháp phân loại được miêu tả ở trên có thể được sử dụng để ghép một mã có độ dài bất kỳ đến mức chi tiết bất kỳ thích hợp đối với các yêu cầu sử dụng cuối cùng. Bằng cách sử dụng ký hiệu nhận dạng đơn nhất tại khởi đầu của từng yếu tố phân loại, một yếu tố đơn lẻ dễ dàng có thể xác định được trong mã tổ hợp, cái mà khi đó có thể được xây dựng theo bất kỳ trật tự thích hợp nào của lĩnh vực phân loại.

Mã hoàn chỉnh bao gồm yếu tố mã đơn lẻ theo bất kỳ trật tự thống nhất, và được viết là một dãy liên tục các ký tự liền nhau, không có dấu phẩy.

Mục tiêu của tiêu chuẩn này nhằm để cung cấp khung làm việc đối với việc phân loại hơn là quy định mẫu mã chuẩn xác đối với các chức năng cụ thể cuối cùng. Hệ thống đủ linh hoạt để bao hàm nhiều mục đích đã được vạch ra bằng các phương pháp lựa chọn và sắp xếp trật tự thích hợp đã được thống nhất các yếu tố mã. Tuy nhiên, trừ khi có yêu cầu khác, nên sử dụng mã hóa học theo mã định dạng-ngắn.

Những ví dụ sau được đưa ra để minh họa các ứng dụng tiềm năng.

VÍ DỤ 1: Để khảo sát thị trường hoặc để thống kê thương mại đối với gốm mịn, một tổ chức thương mại có thể yêu cầu việc biên soạn dữ liệu doanh thu bằng cách phân loại sản phẩm theo tiêu chí:

ứng dụng + ký tự hóa học dạng ngắn

Mã phân loại sẽ là:

AnnnCXXnnnn

Trong đó XX xác định mẫu của sản phẩm, và nnnn là mã dạng ngắn đối với nhóm hóa chất cụ thể. Hàng bán trả lại có thể được yêu cầu dán nhãn theo cách này. Do vậy, titan oxit nghiền nhỏ sẽ được mã hóa:

A402CKB6441

VÍ DỤ 2: Một tổ chức nghiên cứu muốn xây dựng một cơ sở dữ liệu dựa trên sách quảng cáo dành cho vật liệu có sẵn trên thị trường. Ký tự hóa học là ký tự nhận dạng quan trọng và thông tin có sẵn từ nhà sản xuất về ký tự hóa học và dữ liệu thuộc tính quan trọng có thể được chuyển đổi thành mã có thể đọc được đối với máy:

CXXnnnnDnnnDnnnDnnnnn.....

Trong trường hợp này ứng dụng không liên quan, trong khi yếu tố dữ liệu là hạng mục chủ chốt cho phép phân biệt giữa các sản phẩm. Khi cần thiết, nhiều yếu tố dữ liệu có thể được bổ sung trong chuỗi dữ liệu. Chuỗi ký tự hóa học có thể được sử dụng để đứng đầu cơ sở dữ liệu thuộc tính chi tiết được thiết lập có mục đích. Ví dụ, 95 % gốm alumina được sử dụng làm bộ phận cách điện có dữ liệu thuộc tính được xác định trong 5.5.3 ở trên sẽ được mã hóa:

CKB5040D20162D609444

VÍ DỤ 3: Một tổ chức yêu cầu vật liệu gốm có thuộc tính đặc tính riêng biệt đối với ứng dụng cụ thể. Ký tự hóa học không quan trọng. Sản phẩm có thể được ký tự hóa sử dụng mã:

AnnnDnnnDnnnnnnDnnnn.....

Trong đó phạm vi phân loại dữ liệu được sử dụng để xác định các yêu cầu thuộc tính rộng lớn. Mã này có thể được sử dụng để tìm kiếm cơ sở dữ liệu; ví dụ dấu trục quay đối với bơm thiết bị hóa học yêu cầu độ bền cao (> 200 MPa, nhiệt độ phòng), kháng mài mòn, bền axit và bền sốc nhiệt khi dúng nước đến 300 oC có thể được nghiên cứu sử dụng mã:

A371D2015D702D802D3033



PHỤ LỤC A

(Quy định)

Lĩnh vực phân loại theo ứng dụng

A.1. Giới thiệu

Lĩnh vực này được nhận dạng bằng chữ cái đầu tiên A.

Danh mục phân loại đối với các ứng dụng và soạn thảo theo thứ bậc các loại ứng dụng được gộp lại theo nhóm của gốm mịn (gốm mịn, gốm kỹ thuật cao cấp) được nêu dưới đây.

CHÚ THÍCH: Do phạm vi áp dụng đối với các sản phẩm gốm mịn (gốm mịn, gốm kỹ thuật cao) đang được mở rộng nhanh chóng, danh mục này có thể không bao gồm các ứng dụng được phát triển gần đây. Nếu có bất kỳ nghi ngờ nào cho đến khi phân loại được cập nhật, việc xác định “khác” là phương pháp sử dụng thích hợp nhất.

Số mã

Loại ứng dụng

100-199

các ứng dụng điện thụ động

200-299

các ứng dụng điện chủ động

300-499

các ứng dụng cơ khí

500-599

các ứng dụng nhiệt và cơ nhiệt

600-699

các ứng dụng hạt nhân

700-799

các ứng dụng quang học

800-899

các ứng dụng hóa học, bao gồm các ứng dụng y sinh

900-949

các ứng dụng từ tính

950-979

các ứng dụng bột gốm

980-999

các ứng dụng khác

Trong trường hợp vật liệu cần được mô tả khi có phạm vi ứng dụng chung, ví dụ các ứng dụng cơ khí không xác định, phải sử dụng mã không xác định hoặc chung đã cho ở đầu mỗi danh sách phụ. Trong trường hợp ứng dụng được xác định, nhưng không được liệt kê rõ ràng, phải sử dụng mã “khác” tại cuối danh sách phụ có liên quan.

Một số ứng dụng có thể tỏ ra không chỉ rơi vào một hạng mục đơn lẻ được liệt kê ở trên do tính chất sử dụng một số đặc tính có lợi. Một ví dụ là dấu trục quay đối với bơm thiết bị hóa học. Thiết bị này thực hiện chức năng cơ khí trong môi trường hóa học và được liệt kê theo ứng dụng cơ khí. Nguyên tắc cần được sử dụng là ứng dụng được mã hóa theo tiêu đề tổng quát mà thích hợp nhất đối với phạm vi sử dụng của nó. Một danh mục được cung cấp để hỗ trợ vị trí trong danh sách.

A.2. Các loại ứng dụng

100-199

Các ứng dụng điện thụ động

100

các ứng dụng điện thụ động chung hoặc không xác định

Vật cách điện

101

vật cách điện

102

vật cách điện điện thế thấp nhỏ (ví dụ vật cách điện cách biệt, cột trống thanh trong xe buýt, khối cực)

103

vật cách điện phích cắm phát tia lửa

104

vật cách điện đánh lửa

105

vật cách điện phích cắm phát sáng

106

vật chèn cáp và ôzê

107

ống lót và ống bọc ngoài, ≤ 200 oC

108

ống lót và ống bọc ngoài, > 200 oC

109

vật cách điện trên không

110

cuộn cảm công suất thấp

111

cuộn cảm công suất cao

112

cuộn cảm chính xác

113

cuộn cảm đối với các ứng dụng tần suất cao

114

cuộn cảm đối với các ứng dụng nhiệt độ cao

115

cầu chì công suất thấp

116

cầu chì công suất cao

117

vỏ bọc chân không

118

sàng dẫn chân không

119

vật cách điện sử dụng trong chân không

120

các thành phần điện khác sử dụng trong chân không

121

bộ phận và đế bộ ổn nhiệt

122

bộ phận và hỗ trợ lò gia nhiệt

123

vật cách điện đúc

124

vật cách điện đúc có các phần bằng kim loại

139

vật cách điện khác

Vật cách điện đối với điện tử

140

lớp nền đối với các hợp phần điện tử, monolithic, bao gồm các dãy lưới ghim

141

liên kết đa tầng đối với mạch điện, bao gồm các dãy lưới ghim

142

bồn nhiệt

143

hộp chứa điện bán dẫn

144

lõi điện trở

169

các vật cách điện khác đối với điện tử

Vật cách điện vi sóng

170

chóp hình nón đầu tên lửa và nắp chỏm anten rada

171

cửa sử dụng trong thiết bị vi sóng

172

vật hấp thụ và bộ suy giảm đối với thiết bị vi sóng

173

bộ chuyển dịch pha sử dụng trong thiết bị vi sóng

179

các ứng dụng khác trong thiết bị vi sóng

199

các ứng dụng điện thụ động khác

200-299

Các ứng dụng điện chủ động

200

các ứng dụng điện chủ động chung hoặc không xác định

Chất dẫn điện ômic

201

thành phần gia nhiệt ômic

202

điện nạp tần số cao

203

điện cực

204

bộ phận đánh lửa, động cơ tên lửa

205

catôt phát xạ thermionic

206

thiết bị bán dẫn dành cho xử lý IC

219

các ứng dụng dẫn điện ômic khác

Chất dẫn điện ion

220

chất điện phân pin

221

chất điện phân pin nhiên liệu

222

thiết bị phát hiện khí

223

cảm biến oxy phát thải

224

cảm biến oxy kim loại nung chảy

229

các ứng dụng dẫn ion khác

Các ứng dụng tụ điện

230

tụ điện monolithic một lớp

231

tụ điện nhiều lớp

239

các tụ điện khác

Chất dẫn điện không có ômic

240

biến trở

241

điện trở nhiệt

242

bộ suy giảm

243

các ứng dụng được dựa trên các thành phần gốm siêu dẫn

249

chất dẫn điện không ômic khác

Các ứng dụng áp điện

250

màng microphon, bao gồm máy thu phát cầm tay

251

màng loa phóng thanh, bao gồm máy thu phát cầm tay

252

máy rung và còi khác

253

lực, áp lực và bộ chuyển đổi gia tốc

254

thiết bị dò và phát thải sóng âm

255

bộ đánh lửa tác động

256

bộ phận truyền động cơ khí

257

các bộ phận mô tô

258

phần đầu máy in phun mực

259

bộ cộng hưởng

260

ống nghe dưới nước

269

các thiết bị áp điện khác

270

các thiết bị điện giảo

280

các thiết bị hỏa điện

299

các thiết bị điện có chức năng khác

300-499

các ứng dụng cơ khí

300

các ứng dụng cơ khí chung hoặc không xác định

Máy nghiền và cán

301

lớp lót máy nghiền và thân máy nghiền

302

môi trường nghiền

303

các bộ phận khác của máy nghiền

304

lót cối giã và chày đối với các vật liệu mềm nghiền

305

lót cối giã và chày đối với vật liệu cứng nghiền

309

các ứng dụng nghiền và cán khác

Các ứng dụng nông nghiệp

310

dụng cụ làm đất trong nông nghiệp

311

vòi phun trong nông nghiệp

319

các ứng dụng khác trong nông nghiệp

Độ bền mài mòn đối với thiết bị và máy móc

320

vòi thổi ngắn

321

đường ống và quạt gió

322

lót dù

323

các ứng dụng chế biến thực phẩm

324

lót khuôn và khuôn

325

máy cán nghiền

326

khe trượt, miếng chống mòn

327

cuộn định hình

328

bánh xe số

329

vật chống mài mòn khác

Các ứng dụng đạn đạo

330

xe đạn đạo

331

phóng đạn đạo

339

các ứng dụng đạn đạo khác

Các ứng dụng cắt vật liệu

340

dụng cụ cắt chỉ số

341

các phần công cụ máy

343

vật chèn đối với khoan đá

344

dao cắt băng, giấy

345

dao dùng trong nhà

346

kéo và kéo xén

347

các hợp phần dụng cụ mài giũa, xén

359

các ứng dụng cắt vật liệu khác

Các ứng dụng tạo hình vật liệu

360

các phần khuôn lạnh

361

khuôn vẽ và đùn

362

dây vẽ nón

363

khuôn cho gia công khi có nhiệt

364

khuôn dấu và khuôn lăn

369

các ứng dụng tạo hình vật liệu khác

Các ứng dụng bơm

370

van và bộ cánh đẩy đối với bơm

371

khóa trục quay (các bộ phận cố định hoặc quay)

372

píttông và xylanh thủy lực

373

ống bọc ngoài trụ bơm

374

trụ bơm

375

vỏ bọc bơm

379

các ứng dụng bơm khác

Các ứng dụng van và vòi

380

mặt van vòi, hoạt động đòn bẩy đơn lẻ

381

mặt van vòi, hoạt động nhiều đòn bẩy

382

van vòi dành cho nước hoặc loại khác

383

van hơi

399

mặt van khác dành cho chất lỏng không ăn mòn

Hướng dẫn cho đầu ren, giấy, băng và sợi dây, v.v….

400

vòi xoay ren

401

đĩa ma sát dành cho kết cấu xoắn

402

các hướng dẫn về ren

403

các hướng dẫn, đường rãnh đối với việc xử lý giấy

404

các ứng dụng trong đầu máy in

405

các hướng dẫn và các thành phần khác dành cho vận chuyển băng từ

406

cuộn in

407

các hướng dẫn dây

419

các ứng dụng hướng dẫn ren, giấy, băng hoặc dây khác

Các ứng dụng ổ lăn

420

bộ ổ trượt

421

bộ ổ lăn

422

bi chính xác dành cho ổ lăn

423

trục lăn chính xác dành cho ổ lăn

424

bộ ổ chặn

439

các ứng dụng ổ đỡ khác

Khuôn dẫn chính xác và các thiết bị đo lường

440

vòng cỡ

441

khối đo

442

khuôn dẫn

443

khối rãnh chữ V

444

đĩa phẳng và đĩa góc

459

các ứng dụng dụng cụ chính xác khác

Các mặt hàng thể thao

460

chốt giày

461

vật chèn gậy đánh gôn

462

lót đai cần câu

463

lưỡi giầy trượt băng

469

các ứng dụng khác trong mặt hàng thể thao

Các ứng dụng cá nhân

470

đồng hồ

471

trang sức

479

các ứng dụng cá nhân khác

499

các ứng dụng cơ khí khác

500-599

các ứng dụng nhiệt và nhiệt cơ học

500

các ứng dụng nhiệt và nhiệt cơ học chung hoặc không xác định

Các ứng dụng điện chịu nhiệt

501

vỏ và vật cách điện cặp nhiệt

502

giá đỡ có bộ phận làm nóng bằng dây xoắn

503

giá đỡ có bộ phận làm nóng bằng thanh tròn

504

vật cách điện đối với bộ phận đèn

505

bệ dụng cụ nhiệt kế kháng

506

bệ đèn

509

các ứng dụng điện chịu nhiệt khác

Các ứng dụng xử lý vật liệu nhiệt độ cao

510

các ứng dụng trong que dò kim loại nóng, bao gồm sắt bịt đầu

511

ống lò dùng trong lò luyện

512

sạp nung đồ gốm dành cho xử lý vật liệu

513

đồ phụ trợ lò dành cho xử lý nhiệt độ cao

514

ghim cách nhiệt chịu nhiệt

515

trục lăn lò luyện, đường rãnh và hướng dẫn

516

các phần của buồng đốt

517

bộ phận trao đổi nhiệt công suất cao

518

bộ phận trao đổi nhiệt công suất thấp

519

van khí nhiệt độ cao

520

vòng mối hàn

521

vòi phun mối hàn plasma và khí

522

khuôn hàn

523

ống đổ khuôn kim loại nấu chảy

524

khuôn vách

525

lõi khuôn

526

bộ phận lọc kim loại lỏng

527

vòng ngắt dành cho xử lý khuôn liên tiếp

528

nồi nung xử lý và nấu chảy kim loại

529

các ứng dụng xử lý kim loại lỏng khác

530

đồ phụ trợ lò xử lý vật liệu điện tử

539

các ứng dụng xử lý vật liệu nhiệt độ cao khác

Các ứng dụng trong không gian

540

vòi phun tên lửa

541

tấm chắn tải mòn

542

vòi phun/cánh hoa động cơ phản lực

543

đĩa phanh

549

các ứng dụng trong không gian khác

Các ứng dụng trong vật dụng gia đình

550

bếp trong gia đình

551

đồ dùng trong bếp

559

các ứng dụng khác trong vật dụng gia đình

Các ứng dụng động cơ pittông

560

khối xylanh

561

píttông và đỉnh píttông

562

vòi phun nhiên liệu

563

buồng trước khi đốt

564

ghim píttông

565

van và bệ van

566

bộ phận dẫn cam

567

lót pít tông

568

lót cổng thải

569

lót ống thải

570

roto nạp tuốc bin

571

stato nạp tuốc bin

572

vỏ nạp tuốc bin

573

ghim phun nhiên liệu

574

bộ lọc hạt diesel

CHÚ THÍCH: xem mã 843 đối với bộ phận xúc tác khói thải xe.

579

các ứng dụng động cơ píttông khác

Các ứng dụng trong động cơ tuốc bin

580

roto và lưỡi dao

581

stato

582

buồng đốt

583

bộ phận phun nhiên liệu

584

các hợp phần bộ phận trao đổi nhiệt và máy phát

585

lớp phủ chắn nhiệt của các bộ phận bằng kim loại

586

các hợp phần dây chằng giữ cột buồm

587

cuộn và các hợp phần cuộn

588

dấu và các hợp phần dấu

589

các ứng dụng tuốc bin khí khác

599

các ứng dụng nhiệt và nhiệt cơ khác

600-699

ứng dụng hạt nhân

600

ứng dụng hạt nhân không xác định hoặc ứng dụng hạt nhân chung

601

các thành phần nhiên liệu hạt nhân

602

thiết bị phân tách nguyên tố trong ứng dụng hạt nhân

603

thiết bị điều tiết trong ứng dụng hạt nhân

699

các ứng dụng hạt nhân khác

700-799

ứng dụng quang học

700

ứng dụng quang học không xác định hoặc ứng dụng quang học chung

Ứng dụng phản chiếu

701

gương kính hiển vi

702

gương synchrotron

709

ứng dụng phản chiếu khác

Các bộ phận cấu trúc không quang học cho hệ thống quang học

710

bàn quang học

711

vòng đệm cho sợi dẫn quang

719

các hợp phần cấu trúc khác cho ứng dụng quang học

Hợp phần lazer

720

dẫn sóng lazer

721

thanh lazer

729

các hợp phần khác cho lazer

Ứng dụng kính quang học

730

kính dùng cho bước sóng quang học

731

kính dùng cho bước sóng hồng ngoại

Bao quanh đèn

740

bao quanh đèn năng lượng cao

741

bao quanh đèn hơi natri áp suất cao

749

bao quanh đèn khác

Các hợp phần quang học hoạt động

750

thiết bị điều tiết quang

751

các hạt luminescent/huỳnh quang

759

các hợp phần quang hoạt động khác

799

ứng dụng quang học khác

800-899

ứng dụng hóa học và y sinh

800

ứng dụng hóa học hoặc y sinh không xác định hoặc chung

Thiết bị dụng cụ phòng thử nghiệm hóa học

801

chén nung hoặc thuyền nung để sử dụng phòng thử nghiệm

802

phễu sử dụng trong phòng thử nghiệm

803

môi trường lọc sử dụng trong phòng thử nghiệm

809

ứng dụng phòng thử nghiệm hóa học khác

ứng dụng nhà máy hóa chất

810

tháp đóng gói trong nhà máy hóa chất lớn

811

bình chứa và ống trong nhà máy hóa chất lớn

812

thuyền và ống trong nhà máy hóa chất lớn

813

van bi trong nhà máy hóa chất lớn

814

ứng dụng lưu lượng kế

815

môi trường chiết khí

819

ứng dụng nhà máy hóa chất khác

Các bộ phận khuôn đúc trong công nghiệp hóa chất

820

khuôn nhúng cao su

829

các bộ phận khuôn đúc khác trong công nghiệp hóa chất

Vật liệu và thân bộ lọc

830

bộ lọc cho môi trường lỏng, monolothic

831

bộ lọc cho môi trường khí, monolothic

832

màng lọc gốm

839

ứng dụng bộ lọc khác

CHÚ THÍCH: bộ lọc cho các kim loại nóng chảy được mã hóa 526.

Xúc tác và chất mang xúc tác

840

xúc tác gốm

841

chất mang xúc tác, dạng hạt

842

chất mang xúc tác, dạng đĩa

843

chất mang xúc tác, dạng xốp tổ ong monolithic, bao gồm ứng dụng phát thải động cơ và động cơ cháy nén

849

các ứng dụng khác trong xúc tác

Các hợp phần trong quá trình phủ

851

bia phún xạ

852

thuyền bay hơi cho phủ kim loại

859

các hợp phần trong quá trình phủ khác

Ứng dụng y sinh

861

các hợp phần thay thế xương và khớp

862

trồng răng

863

cấy mạch y sinh

864

ôm răng

865

trồng răng giả

869

các ứng dụng y sinh khác

Ứng dụng sinh hóa

871

ứng dụng bộ lọc kháng khuẩn

872

hỗ trợ thuốc giảm dần

889

các ứng dụng sinh hóa xác định khác

899

các ứng dụng hóa và sinh hóa khác

900-949

các ứng dụng từ tính

900

ứng dụng từ tính không xác định và ứng dụng từ tính chung

901

lõi loa và microphon

902

hợp phần cho bộ chuyển đổi

903

hợp phần cho thiết bị lò vi sóng

904

hợp phần cho cuộn

905

hợp phần cho kẹp

906

hợp phần trong máy biến thế quét ngược

907

hợp phần cho đầu ghi dữ liệu

908

hợp phần không từ tính cho đầu ghi dữ liệu

909

nam châm cho động cơ moto

949

các ứng dụng từ tính khác

950-979

các ứng dụng bột gốm

950

bột gốm cho các ứng dụng không xác định và ứng dụng chung

Bột để sản xuất gốm

951

bột gốm để sản xuất gốm - như được sản xuất

952

bột gốm để sản xuất gốm - trộn và/hoặc có chất kết dính (sẵn sàng sử dụng)

953

bột gốm để sản xuất chất kết dính hoặc xi măng

Bột được sử dụng theo cách không có biến đổi

954

bột gốm cho cách nhiệt

955

bột gốm cho cách điện

956

bột gốm cho nền xử lý nhiệt hoặc cách nhiệt trong lò nung

957

bột gốm sử dụng làm chất mài mòn, bao gồm các hạt thổi mài mòn, đá mài hoặc các hạt nghiền và bột đánh bóng

958

bột gốm sử dụng làm vật liệu chuẩn

Bột gốm sử dụng để phủ bề mặt

959

bột gốm để phun lửa hoặc phun plasma

960

bột gốm cho mục đích phủ bôi trơn

961

bột gốm cho lớp phủ luminescent

962

bột gốm cho màu, men hoặc men trên gốm, thủy tinh hoặc kim loại

979

ứng dụng xác định khác cho bột gốm

980-999

các ứng dụng khác

CHÚ THÍCH: 980-998 được dự trữ cho các ứng dụng có thể phân loại được trong tương lai không thuộc các loại phân loại trước.Tại thời điểm này không được xác định một cách cụ thể và không nên sử dụng số 999.

999

các ứng dụng khác



PHỤ LỤC B

(Quy định)

Lĩnh vực mô tả đặc tính hóa học

B.1. Giới thiệu

Lĩnh vực này có những thông tin liên quan đến đặc tính hóa họchình thái và được nhận dạng bằng chữ cái đầu tiên là C.

Vì những đặc tính hóa học tương đối phức tạp của gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) và rất có thể sự có mặt một số lượng các hợp chất và các dạng, phần hệ thống phân loại này được yêu cầu đặc biệt linh hoạt. Mã đặc tính hóa học có ít nhất ba hạng mục thông tin cần thiết theo thứ tự sau:

a) chữ cái nhận dạng đầu tiên C;

b) dạng đầy đủ của hạng mục, có nghĩa là bột, sợi, monolithic, v.v… biểu thị bằng một hoặc hai chữ cái phía trên;

c) xác định về số của công thức hóa học (của ít nhất thành phần chính) hoặc bằng mã định dạng-dài hoặc bằng mã định dạng-ngắn (xem B.2).

Các hạng mục phân loại bổ sung có thể bao gồm chuỗi mã định dạng-dài để nhận dạng độ tinh khiết của thành phần chính và hình thái đặc tính hóa học của các thành phần thứ hai hoặc thành phần phụ. Trong những trường hợp này, sự mô tả hình thái cũng tác động như là sự tách biệt giữa các thành phần liên quan.

B.2. Lựa chọn công thức hóa học

Sự quyết định lựa chọn mã định dạng-dài hoặc mã định dạng-ngắn phụ thuộc vào mục đích mà hệ thống đang được sử dụng và phải được sự thỏa thuận của các bên liên quan.

định dạng-dài thích hợp với trường hợp xác định sản phẩm gần nhau về dạng hóa học và loại và/hoặc số lượng mà trong đó vật liệu có tính chất vật lý và hóa học đang xác định. Ví dụ gồm cơ sở dữ liệu kỹ thuật chi tiết, nghiên cứu và phát triển, sản xuất thử nghiệm.

định dạng-ngắn thích hợp với trường hợp trong đó chỉ xác định sản phẩm là một nhóm hoặc loại thông thường liên quan đến tên hóa học, ví dụ cordierit, mà tại đó sự phân loại hẹp hơn liên quan đến sự tạo thành của nó, tỷ lệ các dạng hóa học có mặt và sự sắp xếp vật lý và hóa học của chúng là không yêu cầu. Các ví dụ bao gồm liệt kê sản phẩm thương mại, thống kê thương mại và kiểm kê nội bộ, v.v…

CHÚ THÍCH 1: Bất cứ định dạng nào được lựa chọn, hệ thống mã bốn-ký tự này đưa ra khoảng trống đủ để các vật liệu có thành phần phức tạp hơn đang được sử dụng và sẽ cho phép bổ sung các thuật ngữ có thể được chấp nhận trong tương lai.

CHÚ THÍCH 2: Hai hình thái mã đưa ra khả năng nhận dạng sản phẩm hoặc do sự kết hợp của các mã hợp chất đơn giản hoặc do sự trình bày nhóm vật liệu có mã bốn-ký tự đơn. Nếu không thể tránh được việc sử dụng cấu trúc mã số khác nhau đối với hai định dạng này không bị mất đi tính linh hoạt trong sử dụng. Do vậy sự kết nối logic trực tiếp giữa hai định dạng đối với sản phẩm bất kỳ. Tuy nhiên, không thể tạo ra sự kết nối như vậy nếu đòi hỏi đối với loại vật liệu cụ thể, ví dụ một dải các mã định dạng-dài có thể được trình bày bằng một mã định dạng-ngắn đơn. Nếu cả hai định dạng không được sử dụng song song cho một ứng dụng cụ thể, sự kết nối giữa các định dạng phải được tạo ra một cách đặc biệt để đảm bảo sự nhận dạng đúng các vật liệu.

B.3. Các ký hiệu hình thái

B.3.1. Các ký hiệu hình thái cũng làm vật tách trong việc mã đặc tính hóa học, được đưa ra trong danh mục sau đây.

B = Tiền chất

BG = khí

BL = lỏng

BS = rắn

E = Bột

EE = thông thường

EF = bột được phủ có vật liệu vô cơ

EG = bột được phủ có vật liệu hữu cơ

EH = phun các hạt bột khô

EJ = bột tạo thành hạt bằng cơ học

EK = gốm đồng nhất cục bộ/tạo thành trước/dạng xanh

EL = băng hoặc lá xanh mang gốm không nung

EM = phần kim loại mang bột gốm

EQ = phần polyme mang bột gốm

ER = hỗn hợp nhão mang bột gốm

CHÚ THÍCH: Mã EM đến ER được sử dụng ở dạng thành phẩm, không sử dụng làm trung gian để sản xuất các vật liệu khác.

W = Tinh thể dạng sợi

WB = tấm tinh thể dạng sợi

WE = tinh thể dạng sợi nổi/ có kích cỡ

WM = phần kim loại mang tinh thể dạng sợi

WR = phần polyme mang tinh thể dạng sợi

WR = hỗn hợp nhão mang tinh thể dạng sợi

F = Sợi

FS = sợi ngắn mỏng

FL = sợi đơn dài mỏng (liên tục)

FF = sợi tơ (sợi dày)

FT = lanh sợi dài

FW = tấm sợi dệt

FP = pre-preg

FB = lớp phủ

FV = tấm bảng

FM = phần kim loại mang sợi gốm

FQ = phần polyme mang sợi gốm

FR = que gốm trong phần polyme

FW = hỗn hợp nhão mang sợi gốm

J = Tấm mỏng

H = Khối cầu rỗng

S = Tinh thể đơn

K = Phần gốm cứng

KB = thủy tinh cứng, thủy tinh-gốm hoặc gốm đa tinh thể (không có độ xốp)

KE = gốm 3D có lỗ rỗng kín

KF = gốm 2D có lỗ rỗng (ví dụ, xốp tổ ong)

KG = gốm có lỗ xốp

KH = gốm có mật độ được xếp loại (lỗ xốp)

KJ = gốm được xếp hạng về mặt chức năng

KK = gốm phủ

KL = gốm xử lý bề mặt hoặc sửa đổi bề mặt

KM = gốm composit nhiều lớp

KS = composit sợi dài nền gốm đơn hướng (1D)

KT = composit sợi dài nền gốm hai hướng (2D) (gồm cả sợi dệt)

KU = composit sợi dài nền gốm đa hướng (3D và cao hơn) (gồm sợi đan)

KV = composit nền gốm sợi ngắn

KW = composit có chứa tinh thể có sợi nền gốm

KX = composit có tấm mỏng nền gốm

KY = gốm có kim loại trong khuôn hoặc các phần gốm (trước khi đồng nhất)

KZ = gốm có các hạt kim loại phân tán

L = Lớp phủ gốm

LB = lớp phủ mỏng (< 20="">

LE = lớp phủ dày (≥ 20 µm)

LF = vật liệu gắn xi măng cho mối nối

Các mã sau đây được sử dụng với mã định dạng-dài để xác định làm thế nào định dạng các loại được kết hợp trong vật liệu:

M = Hỗn hợp (được sử dụng cho loại thứ hai và kế tiếp để chỉ mối quan hệ với loại đầu tiên)

MB = hỗn hợp hóa học của các loại thứ hai và kế tiếp với loại trước để chỉ một hợp chất hoặc dung dịch chất rắn không được liệt kê cụ thể trong danh mục đặc tính hóa học đã cho trong B.5 (ví dụ, dung dịch chất rắn của magie dititanat và nhôm dititanat hoặc thủy tinh) - mã chỉ ra rằng thành phần mã bằng số sau đây đề cập đến hợp chất thêm thứ hai được công bố kết hợp về mặt hóa học với mã trước.

ME = hỗn hợp hóa học và vật lý của phần phụ thứ hai hoặc kế tiếp hoặc bổ sung lượng nhỏ vào hợp chất đã xác định trước (ví dụ MgO trong alumina hoặc B trong SiC), dạng chiết hoặc tự nhiên của chúng không được nhận dạng cụ thể.

MF = hỗn hợp hạt riêng biệt về mặt vật lý của các loại thứ hai hoặc kế tiếp có mã trước (ví dụ, pha tinh thể không liên tục đơn lẻ, bột thứ hai được trộn với bột đầu tiên) - mã này chỉ ra rằng thành phần mã bằng số sau đề cập đến hợp chất bổ sung trong dạng riêng biệt về mặt vật lý với hợp chất trước.

MG = pha thứ hai liên tục, rời rạc về mặt vật lý trong vật liệu bao gồm các pha trước đó

MH = các loại tiếp theo ở dạng rời rạc

MJ = các loại tiếp theo ở dạng tinh thể có sợi rời rạc

MK = các loại tiếp theo ở dạng tấm mỏng rời rạc

ML = các loại tiếp theo ở dạng lớp phủ lên loại trước

MM = các loại tiếp theo được sử dụng trong việc biến đổi hóa học bề mặt của vật liệu tương ứng với đống của nó

MS = các loại tiếp theo được sử dụng làm lớp phân biệt trong lớp composit

B.3.2. Áp dụng quy tắc xây dựng mã sau đây:

a) Nếu mô tả vật liệu composit nền gốm, trước tiên phải xác định pha nền.

b) Tất cả các phần gốm chứa hạt, bao gồm các hạt kim loại và gốm, ở đó các hạt tạo thành pha rời rạc thứ hai có thể được coi làm bền và làm dai nền, được mô tả bằng mã KB - KZ theo hình thái của sản phẩm. Không có mã phân cách đối với gia cường hạt gốm, nên được mã hóa sử dụng KB.

B.4. Mã bốn-ký tự cho các hợp chất khác và các loại sản phẩm xác định

B.4.1. Đối với mã định dạng-dài

Bốn ký tự trong mã đặc tính hóa học sẽ nhận dạng hạng mục thuộc về một trong những loại cụ thể đã liệt kê. Danh mục được sắp xếp theo hệ thống cấp bậc sau:

0000 - 0999 các nguyên tố và các hợp chất gốm đơn giản như là oxit, nitrua, cacbua, v.v…

1000 - 1999 các hợp chất tỷ lượng nhị nguyên và các thành phần không có sẵn trực tiếp từ nền

2000 - 2999 các hợp chất tỷ lượng cấp ba

3000 - 3999 các hợp chất tỷ lượng khác

4000 - 4999 các hợp chất không tỷ lượng

Các mã trong dải 0000 đến 0999 được liệt kê ở dạng nền trong Bảng B.1. Đối với các hợp chất hóa học cụ thể mà không có sẵn từ nền ở trên, một mã bốn-ký tự trong dải 1000 đến 4999 được quy định trong điều sau.

Phải theo các quy tắc chung sau đây:

1) Đối với các tiền chất và bột có độ tinh khiết cao hoặc độ tinh khiết có thể cần phải xác định, mã bốn ký tự phải được sử dụng từ dải 0001 - 4999.

2) Đối với gốm, thủy tinh hoặc thủy tinh-gốm được chi tiết thành phần ở dạng thành phần hóa học là để nhận dạng, mã bốn ký tự từ dải 0001 - 4999 phải được sử dụng trong sự kết hợp lựa chọn với các mã để lượng có mặt và với dạng tương ứng của các thành phần thứ cấp sử dụng mã hỗn hợp (xem B.5).

3) Nếu hợp chất không xuất hiện hóa trị thích hợp trong Bảng B.1, cần thiết hoặc xử lý hợp chất này như là một hỗn hợp thích hợp của hợp chất trích dẫn, hoặc như một hợp chất khác. Ví dụ: Fe3O4 có thể được lấy làm hỗn hợp hóa học đẳng phân tử của FeO và Fe2O3, hoặc có thể được mã hóa như là “khác” (0400).

4) Nếu một nguyên tố được trích dẫn, ví dụ, trong phân tích hóa học, không xuất hiện trong Bảng B.1 thì phải sử dụng mã “khác”; ví dụ nitơ: 0400, flo: 0500.

5) Hiện nay hợp chất phức chất vô cơ nằm ngoài phạm vi của hệ thống phân loại.

B.4.2. Đối với mã định dạng-ngắn

Loại vật liệu cụ thể hoặc các thành phần được mã hóa 5000 đến 9999 và được tính đến để cung cấp mã có thể nhận dạng đơn giản đối với vật liệu phức tạp sử dụng ở đó sự nhận dạng hóa học đầy đủ hoặc không thực tế hoặc không ưa thích.

Bảng B.1 - Mã đặc tính hóa học bốn ký tự đối với các nguyên tố và hợp chất đơn giản

Nguyên tố (hóa trị)

Nguyên tố một mình

Borua

Cacbua

Nitrua

Oxit

Florua

Silicủa

Phosphua

Sulfua

Iodua

Li

0001

0101LixBy

0201Li2C2

0301

0401

0501

0601

0701

0801

0901

Be

0002

0102BexBy

0202Be2C

0302

0402

0502

x

x

0802BeS

0902

B

0003

x

0203BexCy

0303

0403

0503(g)

0603BxSi

0703

0803

0903

C

0004

x

x

x

0404COx(g)

0504

x

x

0804CxS

0904

Na

0005

0105NaBy

0205Na2C2

0305

0405

0505

x

0705

0805NaxSy

0905

Mg

0006

0106MgB24

0206

0306

0406

0506

0606MgxSiy

x

0806

0906

Al

0007

0107AlxBy

0207

0307

0407

0507

x

0707

0807

0907

Si

0008

0108SixBy

0208

0308

0408

0508(g)

x

x

0808SixSy

0908

P(1)

x

x

x

x

x

x

x

x

x

X

P(3)

x

0110PB6

x

x

0410

0510(g)

x

x

x

0910Pl3

P(5)

0011

x

x

0311

0411

0511(g)

x

x

0811PxSy

x

S(2)

x

x

0212

x

0412S2O3

x

x

x

x

x

S(4)

0013

x

x

0313S4N4

0413SO2

0513(g)

x

x

x

x

S(6)

x

0114B12S2

x

x

0414SO3

0514(g)

x

x

x

x

K

0015

0115KB6

0215KC8

x

0415

0515

x

x

0815KxSy

0915

Ca

0016

0116CaB6

0216CaC2

0316

0416

0516

0616CaSi2

0716Ca3P2

0816CaS

0916

Sc

0017

0117ScB2;12

0217ScxCy

0317

0417

0517

0617

x

0817ScxSy

x

Ti(2)

x

x

x

x

0418

x

0618

x

0818TiS

x

Ti(3)

x

x

x

0319

0419

0519

0619

0719Ti3P

0819Ti2S3

0919

Ti(4)

0020

0120TiB2

0220TiC

x

0420

0520

0620

x

0820TiS2

0920

V(2)

x

x

0221V2C

x

0421

x

0621V2Si

x

0821VS

x

V(3)

x

x

0222V4C3

0322

0422

0522

0622V3Si

x

0822V2S3

0922(h)

V(4)

x

x

0223VC

x

0423

0523

x

0723V3P

x

x

V(5)

0024

0124VxBy

0224VxCy

x

0424

0524

0624VSi2

0724VP

0824V2S5

x

Cr(2)

x

x

x

x

0425

0525

x

x

0825

0925

Cr(3)

0026

x

0226Cr3C2

0326CrN

0426

0526

0626

0726CrP

0826

x

Cr(6)

x

0127CrxBy

x

x

0427

x

x

x

0827Cr3S4

x

Mn(2)

0028

x

x

x

0428

0528MnF2

0628MnSi

0728MnP

0828MnS

0928

Mn(4)

x

0129MnxBy

0229MnxCy

x

0429

0529MnF3

0629MnSi2

0729Mn3P2

0829MnS2

x

Mn(7)

X

x

x

0330Mn2N

0430

x

x

x

x

x

Fe(2)

0031

0131Fe2B

0231Fe3C

x

0431

0531

0631 FeSix

0731Fe2P

0831FeS

0931

Fe(3)

x

0132Fe2B

0232Fe2C3

0332

0432

0532

x

0732Fe3P

0832Fe2S3

x

Co(2)

0033

0133CoxB

x

x

0433

0533(h)

0633CoSi

0733Co2P

0833CoS

0933

Co(3)

x

x

x

0334

0434

0534

0634CoSi2

x

0834Co2S3

x

Ni

0035

0135NixBy

0235Ni3C

0335

0435NiOx

0535

0635NixSix

0735Ni3P

0835NiSx

0935

Cu(1)

x

x

x

x

0436

0536

x

0736Cu3P

0836Cu2S

0936

Cu(2)

0037

0137CuxBy

x

x

0437

0537(h)

0637

0737Cu3P2

0837CuS

x

Zn

0038

0138ZnB2

x

x

0438

0538

x

0738Zn3P2

0838

0938

Ga

0039

x

x

x

0439

0539

x

0739

0839GaxSy

0939

Ge(2)

x

x

x

x

x

0540

x

0740GeP

0840GeS

0940

Ge(4)

0041

x

x

x

0441

0541

0641SixGey

x

0841GeS2

0941

As(3)

x

x

x

x

0442

0542(g)

0642

x

0842

0942

As(5)

0043

0143

x

x

0443

0543(g)

0643

0743

0843

0943

Se(4)

x

x

x

x

0444

0544

x

x

0844SeS

0944

Se(6)

0045

x

x

x

x

0545

x

x

0845SeS2

0945Se2l2

Rb

0046

x

0246

x

0446RbxOy

0546

x

0746

0846RbxSy

0946

Sr

0047

0147SrB6

0247SrC2

x

0447

0547

x

0747

0847

0947

Y

0048

0148YB4;6

0248

0348

0448

0548(h)

0648

0748

0848

0948

Zr

0049

0149ZrB2

0249

0349

0449

0549

0649

0749

0849

0949

Nb(3)

0050

0150Nb3B2

0250

0350

0450NbO

x

x

x

x

x

Nb(5)

0051

0151NbB2

0251NbC

x

0451

0551

x

0751NbP

x

x

Mo(3)

0052

x

0252Mo2C

0352

0452

x

x

0752MoP

x

x

Mo(6)

x

0153MoB2

x

x

0453

0553MoF6

0653MoSi2

0753MoP2

0853MoxSy

0953Mol6

Ru(3)

x

x

x

x

0454

0554

x

x

x

x

Ru(4)

x

x

x

x

0455

0555

x

x

x

x

Ru(6)

0056

0156RuxBy

x

x

0456RuO4

0556RuF5

0656RuSi

x

0856RuS2

0956Rul

Rh

0057

0157RhxBy

x

x

0457RhxOy

0557

x

0757

0857RhxSy

x

Pd

0058

0158PdxBy

x

x

0458PdxOy

0558PdxFy

0658Pd2Si

x

0858PdxSy

0958

Ag

0059

x

x

x

0459AgO

0559AgxF

0659

x

0859AgxS

0959

Cd

0060

x

x

x

0460

0560

x

x

0860

0960

In

0061

x

x

x

0461 InxOy

0561

0661

0761 lnP

0861 lnxSy

0961 lnlx

Sn(2)

x

x

x

x

0462

0562

x

0762SnxPy

0862

0962

Sn(4)

0063

x

x

x

0463

0563

0663SnSi

x

0863

0963

Sb(3)

x

x

x

x

0464

0564

x

x

0864

0964

Cb(5)

0065

x

x

x

0465

0565 (l)

x

x

0865

0965

Te(4)

x

x

x

x

0466

0566

x

x

866TeS2

0966

Te(6)

0067

x

x

x

0467

0567

x

x

x

0967

Cs

0068

x

0268CsC8

x

0468CsxOy

0568

x

x

868CsSx

0968

Ba

0069

0169BaB6

x

x

0469

0569

x

x

869BaS

0969(h)

La

0070

0170LaB4;6

0270LaC2

0370

0470

0570

0670

0770

870

0970

Ce(3)

x

0171CeB6

0271Ce2C3

x

0471

0571

x

0771

871Ce2S3

x

Ce(4)

0072

0172CeB4

0272CeC2

0372

0472

0572(h)

0672CeSi2

x

x

0972(h)

Pr

0073

0173PrB4;6

0273PrxCy

0373

0473PrxOy

0573

0673

x

873Pr2S3

x

Nd(3)

0074

0174NdB6

0274Nd2C3

0374

0474

0574

0674Nd2Si3

0774

874Nd2S3

0974

Nd(4)

x

0175NdB4

0275NdC2

x

x

x

0675Nd3Si4

x

x

x

Sm

0076

0176SmB4;6

0276SmxCy

0376

0476

0576

0676

0776

876

0976

Eu

0077

0177EuB4;6

0277EuxCy

0377

0477

x

x

x

877EuS

x

Gd

0078

0178GdB4;6

0278GdxCy

x

0478

0578

0678GdSi2

0778

878Gd2S3

x

Dy

0079

0179DyB4;6

0279DyxCy

0379

0479

x

0679

0779

879

x

Ho

0080

0180HoB4;6

0280HoxCy

0380

0480

x

x

x

x

x

Er

0081

0181ErB4;6

0281 ErxCy

0381

0481

x

0681

0781

x

x

Yb

0082

0182YbB4;6

0282YbxCy

0382

0482

0582

x

0782

882

x

Hf

0083

0183HfB2

0283HfC

0383

0483

x

0683

0783HfP

x

x

Ta(4)

X

x

0284TaC

0384

0484

x

0684Ta2Si

x

884TaS2

x

Ta(5)

0085

0185TaB2

x

0385

0485

0585

0685TaSi2

0785TaP

x

x

W(4)

x

x

0286W2C

0386W2N

0486WO2

x

0686WSix

0786WP

886WS

0986WI2

W(6)

0087

0187WxBy

0287WC

0387WN

0487WO3

0587(g)

x

0787WP2

887WS2

0987WI4

Re

0088

0188RexBy

x

x

0488RexOy

0588RrF4;6

x

x

x

x

Ir

0089

0189IrxBy

x

x

0489IrxOy

0589IrF6

0689

x

889IrSx

0989Irlx

Pt

0090

0190PtB

x

x

0490PtxOy

x

0690

x

890PtSx

0990Ptl2;4

Au

0091

0191AuxBy

x

x

0491AuxOy

x

x

0791

891

0991

Tl

0092

x

x

0392TIN3

0492TIxOy

0592TiF1;3

x

x

892TIxSy

0992TIxly

Pb(2)

x

x

x

x

049PbO

0593

x

x

893PbS

0993Pbl

Pb(4)

0094

x

x

x

0494PbO2

x

x

x

x

0994Pbl2

Bi

0095

x

x

x

0495

0595

x

x

895Bi2S3

0995

Th

0096

0196ThB6

0296ThC2

0396

0496

0596

x

0796

896

0996

U(3)

x

x

x

x

0497U3O8

x

0697U3Si

x

897U2S3

0997

U(4)

0098

x

0298d-UC

x

0498UO2

0598

0698U3Si2

0798U3P4

898US2

0998

U(6)

x

0189UxBy

0299UC2

0399

0499UO3

0599(g)

x

x

x

0999

Khác

0000

0100

0200

0300

0400

0500

0600

0700

0800

0900

CHÚ DẪN:

g = thông thưng là khí

I = thông thường là lỏng

h = thông thưng là nước của tinh thể

x = không tồn tại, hoặc không thích hợp

AxBy: có thể có một vài hợp chất khác biệt với các giá trị thay đổi x và y; một vài hợp chất không thực sự tỷợng

Sự tồn tại của hơn một hợp chất khác biệt có mã đơn l được chỉ rõ bằng cách sử dụng a “;”, trong đó chỉ sốới “y”

B.5. Mã định dạng-dài

B.5.1. Mã bốn ký tự đối với các hợp chất hóa học đơn giản

Bảng B.1 đưa ra mã bốn ký tự được sử dụng để mô tả các thành phần hóa học của tiền chất, bột và sản phẩm gốm mà ở đó thành phần ở dạng hợp chất hóa học đơn giản được mô tả. Bảng này liệt kê hầu hết các nguyên tố thông thường, gồm cả các nguyên tố có hóa trị thay đổi và chín anion đơn giản thường gặp. Các mã đơn lẻ thu được bằng cách kết hợp các loại cation có hóa trị thích hợp từ danh mục bên tay trái của bảng với anion được yêu cầu tại đầu bảng. Mỗi sự kết hợp cation và anion được nhận dạng bằng một số độc nhất. Các mã bốn ký tự được sắp xếp theo

cấp bậc sau:

Số mã

Anion

0001 - 0099

(Nguyên tố đơn lẻ)

0101 - 0199

Borua

0201 - 0299

Cacbua

0301 - 0399

Nitrua

0401 - 0499

Oxit

0501 - 0599

Florua

0601 - 0699

Silicua

0701 - 0799

Phosphua

0801 - 0899

Sulfua

0901 - 0999

Iodua

Trong các trường hợp chính đòi hỏi sự phân loại bởi đặc tính hóa học chi tiết, có thể mô tả vật liệu gốm mịn theo những mã này. Tuy nhiên, danh mục không loại trừ và sự mô tả nguyên tố “khác” có thể được sử dụng đối với các loại kim loại không xuất hiện trong Bảng B.1. Đối với các anion loại hình thái không xuất hiện trong bảng, tham khảo các mã bốn ký tự 1000 - 1999 (xem B.5.2), đối với anion có hai hình thái xem các mã 2000 - 2999 (xem B.5.3) và đối với các hợp chất phức tạp hơn xem 3000 - 3999 (xem B.5.4).

Rõ ràng từ nền của mã cho hợp chất nhị nguyên đơn giản có nhiều số lượng mã sẽ được sử dụng, thay vì một số các mã là thừa thông qua sự kết hợp không thể thực hiện được, ví dụ cacbon cacbua, hoặc qua nhiệt động (tính không bền vững).

Đối với các loại nguyên tử có nhiều hơn một hóa trị, các dãy riêng biệt được cung cấp trong nền đối với từng trạng thái hóa trị. Theo cách này nền có thể cung cấp các mã khác nhau giữa các trạng thái, ví dụ CeO2 và Ce2O3 hoặc FeO và Fe2O3.Trong một số trường hợp, không thể sử dụng các hóa trị đơn giản. Trong những trường hợp như vậy công thức được trích dẫn sau số mã trong Bảng B.1, mà không sử dụng trong mã. Trong trường hợp khác, dãy hai hoặc nhiều hơn các hợp chất có thể được tạo thành từ cùng loại. Sự phân loại này không tách chúng thành những mã đơn lẻ mà trình bày chúng hoặc ở dạng AxBy hoặc ở dạng ABy.

Nếu thông thường hợp phần không ở dạng rắn ở nhiệt độ môi trường, điều này được chú thích trong bảng nền như (g) đối với dạng khí hoặc (l) đối với dạng lỏng. Nếu các hóa chất có nước kết tinh sẽ được loại bỏ khi tạo thành sản phẩm gốm, điều này được chỉ ra bởi chữ (h) (= khử nước).

Hợp chất bán tỷ lượng được xem xét trong một trong hai cách:

1) Thể bao trong của ký tự chính (N = Không-tỷ lượng) trong mã. “N” không xuất hiện như một ký tự trong ký hiệu dạng và do vậy sẽ không bị nhầm lẫn với dữ liệu trong lĩnh vực đó. Ví dụ mã đối với titan dioxit không tỷ lượng sẽ là:

N0420

2) Hạng mục được ký hiệu trong dải mã 4000 - 4999 (xem B.5.5).

Trong trường hợp mà các tạp chất không yêu cầu được mã hóa, mà không có mã cho tạp chất trong Bảng B.1, ví dụ oxy được xác định là một tạp chất trong AIN, đối với mục đích mã hóa nên xem xét tạp chất như là một hợp chất liên quan (ví dụ Al2O3 trong AIN) hoặc cách khác, nên được chỉ ra trong lời công bố bổ sung với mã số.

VÍ DỤ: Nhôm nitrua chứa 2 % oxy theo khối lượng có lượng alumina (Al2O3) tương đương là:

Trong đó M.W . là khối lượng phân tử. Khi đó sản phẩm được mã hóa:

CKB0307ME0407(4.2C)

Trong đó mã ME đã được sử dụng để chỉ ra rằng Al2O3 (0407) có một mối quan hệ không gian không biết với AIN (0307).

B.5.2. Mã đối với các loại tỷ lượng hai thành phần, mã định dạng-dài 1000 - 1999

Nhóm sau đây được sử dụng:

1000 - 1099 Aluminua

1100 - 1199 Antimonua

1200 - 1299 Asenua

1300 - 1399 Bromua

1400 - 1499 Clorua

1500 - 1599 Hydrua

1600 - 1699 Selenua

1700 - 1799 Tellurua

1800 - 1999 Các hợp phần nhị nguyên có những gốc khác

Các hợp phần được phân loại riêng lẻ là:

1000

Niken aluminua

1099

Các aluminua khác

1100

Indi antimonua

1101

Chì antimonua

1102

Niken antimonua

1103

Kali antimonua

1104

Natri antimonua

1199

Các antimonua khác





1200

Cadmi asenua

1201

Đồng asenua

1202

Indi asenua

1203

Niken asenua

1299

Các asenua khác





1300

Beryli bromua

1301

Bo bromua

1302

Cadmi bromua

1303

Indi bromua

1304

Liti bromua

1305

Nicken bromua

1306

Silic bromua

1399

Các bromua khác





1400

Bo triclorua

1401

Canxi clorua

1402

Ceri clorua

1403

Crom clorua

1404

Indi clorua

1405

Liti clorua

1406

Magie clorua

1407

Nicken clorua

1408

Kali clorua

1409

Silic clorua

1499

Các clorua khác





1500

Bo hydrua

1501

Liti hydrua

1502

Silic hydrua

1503

Titan hydrua

1599

Các hydrua khác





1600

Đồng selenua

1601

Indi selenua

1602

Kẽm selenua

1699

Các selenua khác





1700

Indi tellurua

1701

Chì tellurua

1799

Các tellurua khác





1999

Các hợp chất tỷ lượng nhị nguyên khác

B.5.3. Mã số cho các hợp chất tỷ lượng ba hợp phần, mã định dạng-dài 2000 - 2999

Sự phân loại này được chia theo thứ tự chữ cái như sau:

2000 - 2049

Aluminat

2050 - 2099

Borat

2100 - 2109

Cerat

2110 - 2119

Cromit

2120 - 2149

Cuprat

2150 - 2199

Ferrit

2200 - 2249

Ferrat

2250 - 2299

Germanat

2300 - 2349

Manganat

2350 - 2399

Niobat

2400 - 2449

Phosphat

2450 - 2549

Silicat

2550 - 2599

Stanat

2600 - 2649

Sulfat

2650 - 2749

Titanat

2750 - 2799

Tungstat

2800 - 2849

Vanadat

2850 - 2899

Zirconat

2900 - 2999

Các loại ba hợp phần khác

Các hợp chất được phân chia riêng lẻ là:

2000

Bari aluminat

2001

Beri aluminat

2002

Canxi aluminat

2003

Liti aluminat

2004

Magie aluminat

2005

Kali aluminat

2006

Natri aluminat

2007

Kẽm aluminat

2049

Các aluminat khác





2050

Nhôm borat

2051

Liti borat

2052

Kali borat

2053

Natri borat

2054

Kẽm borat

2099

Các borat khác





2100

Stronti cerat

2109

Các cerat khác





2110

Lantan cromit

2119

Các cromat hoặc cromit khác





2120

Nhôm cuprat

2121

Bari cuprat

2122

Lantan cuprat

2123

Neodym cuprat

2124

Prazeodym cuprat

2124

Các cuprat khác





2150

Canxi ferrit

2151

Coban ferrit

2152

Chì ferrit

2153

Magie ferrit

2154

Mangan ferrit

2155

Niken ferrit

2156

Natri ferrit

2157

Kẽm ferrit

2199

Các ferrit khác





2200

Đồng ferrat

2202

Niken ferrat

2249

Các ferrat khác

2250

Liti germanat

2251

Kali germanat

2252

Natri germanat

2299

Các germanat khác





2300

Bari manganat

2301

Niken manganat

2349

Các manganat khác





2350

Chì niobat

2351

Liti niobat

2399

Các niobat khác





2400

Nhôm phosphat

2401

Cadmi phosphat

2402

Canxi phosphat

2403

Chì phosphat

2404

Liti phosphat

2405

Magie phosphat

2406

Mangan phosphat

2407

Kali phosphat

2408

Natri phosphat

2409

Kẽm phosphat

2410

Zirconi phosphat

2449

Các phosphat khác





2450

Nhôm silicat

2451

Bari silicat

2452

Beri silicat (beryl)

2453

Cadmi silicat

2454

Canxi silicat

2455

Coban silicat

2456

Sắt silicat

2457

Chì silicat

2458

Liti silicat

2459

Magie silicat (MgSiO3, enstatit)

2460

Magie silicat (2MgO.SiO2, forsterit)

2461

Kali silicat

2462

Natri silicat

2463

Kẽm silicat (willemite)

2464

Zircon silicat (zircon)

2549

Các silicat khác

2550

Indi stanat

2599

Các stanat khác

2600

Bari sulfat

2601

Canxi sulfat

2649

Các sulfat khác





2650

Nhôm titanat

2651

Bari titanat

2652

Canxi titanat

2653

Sắt titanat

2654

Chì titanat

2655

Liti titanat

2656

Magie titanat

2657

Mangan titanat

2658

Kali titanat

2659

Natri titanat

2660

Stronti titanat

2749

Các titanat khác





2750

Canxi tungstat

2751

Ceri tungstat

2752

Sắt tungstat

2753

Chì tungstat

2754

Liti tungstat

2755

Kali tungstat

2756

Natri tungstat

2799

Các tungstat khác





2800

Sắt vanadat

2849

Các vanadat khác





2850

Canxi zirconat

2851

Chì zirconat

2852

Liti zirconat

2853

Magie zirconat

2854

Titan zirconat

2899

Các zirconat khác





2999

Các hợp chất tỷ lượng ba hợp phần khác

B.5.4. Mã số cho các hợp chất tỷ lượng khác, mã định dạng-dài 3000 - 3999

Có sự thay đổi lớn của các vật liệu nằm trong nhóm này, vì vậy chỉ có thể xác định thứ bậc như sau:

3000 - 3999

3400 - 3699

3700 - 3999

Các hợp chất được phân chia riêng lẻ là:

3000

Nhôm zircon silicat

3001

Antimon sulfua iodua

3002

Bari nhôm silicat

3003

Bari magie nhôm silicat (bari osumilit)

3004

Bismuth stronti bari zirconat





3011

Chì fluorosilicat

3012

Chì lantan zirconat titanat

3013

Chì magie tungstat

3014

Chì niken tungstat

3016

Chì zirconat titanat

3017

Liti nhôm silicat

3019

Liti cadi silicat

3020

Liti kẽm silicat

3022

Magie nhôm silicat (cordierite)

3023

Mangan đồng ferrit

3024

Mangan magie ferrit

3015

Mangan magie kẽm ferrit

3027

Niken kẽm ferrit





3028

Kali nhôm silicat (feldspar)

3030

Natri nhôm silicat (felfspar)

3032

Natri zircon aluminat





3033

Ytterbi bari titanat





3034

Yttri nhôm silicat

3035

Yttri bari đồng oxit

3036

Yttri sắt silicat





3399

Các hợp chất phức oxit khác





3400

Titan cacbonitrua





3449

Các cacbonitrua khác





3700

Nhôm oxynitrua (Alon)

3701

Silic oxynitrua

3702

Silic nhôm oxynitrua





3749

Các oxynitrua khác





3801

Silic oxycacbua





3849

Các oxycacbua khác





3899

Các hợp chất phức không-oxit khác





3999

Các hợp chất trên cơ sở oxit hỗn hợp/không oxit

B.5.5. Mã đối với các hợp chất không-tỷ lượng, mã định dạng-dài 4000 - 4999

Mã bốn ký tự được mã bằng số trong dải 4000 - 4999 xác định đặc tính hóa học được nêu trong danh mục sau:

4999     Các hợp chất không-tỷ lượng khác

CHÚ THÍCH: Trong công thức của tiêu chuẩn này, không có ví dụ cụ thể về các hợp chất không tỷ lượng yêu cầu mã riêng biệt được xác nhận. Trường hợp này sẽ được xem xét theo yêu cầu của người sử dụng.

B.6. Mã đối với các loại sản phẩm xác định, mã định dạng-ngắn 5000 - 9999

Mã bốn ký tự được mã bằng số trong dải 5000 - 9999 xác định đặc tính hóa học nhận được từ danh mục sau theo trật tự chữ cái của các loại kim loại đầu tiên mà thông thường sản phẩm được biết từ công thức hóa học của nó.

CHÚ THÍCH 1: Có thể là các trường hợp không có tên ưu tiên; ví dụ, ytri aluminat và nhôm ytrat có tên như nhau đối với ngọc hồng lựu ytri nhôm (YAG). Trong trường hợp như vậy nên nghiên cứu danh mục mã đối với cả hai tên. Nếu không tìm được, sử dụng phân loại “khác” đối với loại kim loại cơ bản xuất hiện cao nhất trong danh mục chữ cái, trong trường hợp dưới tên nhôm.

CHÚ THÍCH 2: Để trợ giúp việc nhận dạng các vật liệu được mô tả dưới tên khoáng hoặc không phải tên hóa học khác, gốm sứ có thể được tìm thấy ở dạng tên aluminosilicat; các sản phẩm gốc mica được tìm thấy dưới dạng tên aluminosilicat; cordiertit được tìm thấy dưới dạng magie aluminosilicat; steatit và forrsterit dưới tên magie silicat; vật liệu gốc apatit dưới dạng phosphat.

CHÚ THÍCH 3: Đối với vật liệu có chứa thành phần A được phân bố trong nền của B, ví dụ Al2O3/ZrO2, những vật liệu này được mã hóa một cách cụ thể có thể tìm thấy được nhóm với vật liệu của loại A.

5000 - 5359 Các vật liệu trên cơ sở nhôm

5000 Các vật liệu gốc nhôm, không có quy định khác

5001 - 5099 Các vật liệu trên cơ sở alumina (nhôm oxit)

5001

các alumina, mật độ dày, trên cơ sở alpha - alumina, không có quy định khác

5002

Al2O3 vật liệu độ tinh khiết siêu cao (> 99,99 %)

5005

Al2O3 vật liệu độ tinh khiết cực cao (> 99,8 % đến 99,99 %)

5010

Al2O3 vật liệu độ tinh khiết rất cao (> 99,5 % đến 99,8 %)

5020

Al2O3 vật liệu độ tinh khiết cao (> 99 % đến 99,5 % bao gồm IEC 60672 nhóm C 799)

5030

Al2O3

5040

Al2O3



5041

với phụ gia CaO/SiO2



5042

với phụ gia MgO/CaO/SiO2



5043

với phụ gia MnO/TiO2



5049

với các phụ gia quy định khác

5050

Al2O3





5051

với phụ gia CaO/SiO2



5052

với phụ gia MgO/CaO/SiO2



5053

với phụ gia MnO/TiO2



5059

với các phụ gia quy định khác

5060

Al2O3





5061

với phụ gia CaO/SiO2



5062

với phụ gia MgO/CaO/SiO2



5063

với phụ gia MnO/TiO2



5069

với các phụ gia quy định khác

5070

vật liệu Al2O3 ≤ 80 % alumina





5080

Al2O3/ZrO2 vật liệu

5090

Al2O3/SiC vật liệu

5099

các vật liệu mật độ dày gốc alpha-Al2O3 được quy định khác

5101-5149 Các dạng khác của alumina

5101

Gamma alumina

5102

Delta alumina

5103

Alpha alumina (khác hơn so với dạng dày đặc)

5110

Tabula alumina

5120

Saphia

5121

Ruby

5130

Natri b-alumina

5149

Các loại quy định khác của alumina

5150-5199 Các vật liệu composit nền alumina

5150

Các composit nền alumina, không có quy định khác

5151

chứa sợi dài SiC

5159

chứa các sợi khác

5160

chứa tinh thể có sợi SiC

5169

chứa tinh thể có sợi khác

5170

chứa tấm mỏng SiC

5171

chứa các tấm mỏng khác

5180

chứa hạt SiC

5181

chứa hạt TiC

5189

chứa các hạt khác

5190

chứa tinh thể sợi SiC và hạt ZrO2

5199

các composit nền alumina có pha thứ hai xác định

5200-5209 Nhôm nitrua

5200

nhôm nitrua, không quy định khác

5201

vật liệu nhôm nitrua độ tinh khiết cao

5205

vật liệu gốc nhôm nitrua (99 % ≥ AIN ≥ 50 %)

5209

các nhôm nitrua quy định khác

5210-5219 Nhôm oxynitrua

5210

nhôm oxynitrua, không quy định khác

5211

nhôm oxynitrua cấp quang học

5215

nhôm nitrua polytypoid (ví dụ 15R)

5219

các nhôm nitrua khác

5220-5349 vật liệu gốc aluminosilicat

5220

vật liệu aluminosilicat không quy định khác

5221 - 5239 dạng vật liệu chịu lửa của aluminosilicat (bao gồm IEC 60672 nhóm C 500)

5221

vật liệu chịu lửa aluminosilicat, không quy định khác

5222

mulit nóng chảy

5223

mullit canxi hóa

5224

gốc molochit

5225

gốc sillimanit

5226

gốc kyanit

5227

gốc andalusit

5228

gốc pyrophilit

5230

mulit thiêu kết độ tinh khiết cao

5231

gốm mulit/zirconia

5232

gốm mulilt (bao gồm IEC 60672 nhóm C 600)

5239

vật liệu gốc mulit xác định khác

5310 - 5339 vật liệu không chịu lửa aluminosilicat (sứ kiềm)

5310

vật liệu không chịu lửa aluminosilicat, không quy định khác

5311

vật liệu sứ kiềm silic (bao gồm IEC 60672 nhóm C 110)

5312

vật liệu sứ kiềm silic (bao gồm IEC 60672 nhóm C 111)

5320

vật liệu sứ kiềm silic (sứ nhôm, Al2O3 điển hình từ 30 % đến 50 %), độ bền cao (bao gồm IEC 60672 nhóm C 120)

5330

vật liệu sứ kiềm silic (sứ nhôm, Al2O3 điển hình từ 50 % đến 80 %), độ bền cao (bao gồm IEC 60672 nhóm C 130)

5339

vật liệu sứ kiềm silic quy định khác

5340-5344 các vật liệu gốc mica

5340

các vật liệu gốc mica, không được quy định khác

5341

các vật liệu gốc mica tự nhiên

5342

các vật liệu gốc mica được thay thế bằng flo

5344

các vật liệu gốc mica được xác định khác

5349

các vật liệu gốc nhôm silicat được xác định khác

5350-5355 các vật liệu gốc nhôm titanat

5350

nhôm titanat không được quy định khác

5351

nhôm titanat hóa học lượng pháp

5352

Thân gốm nhôm titanat hoặc vật liệu thô

5355

các vật liệu gốc nhôm titanat hỗn hợp được xác định khác



5359     gốm gốc nhôm được xác định khác

5360     các vật liệu gốc antimon



5380 - 5449 các vật liệu gốc bari

5380

các vật liệu gốc bari không được xác định khác

5381

các vật liệu gốc cacbonat bari

5390

các vật liệu gốc silicat bari

5395

các vật liệu gốc aluminosilicat bari (celsian)

5400

các vật liệu gốc titanat bari

5440

các vật liệu gốc flo bari

5449

các vật liệu gốc bari được xác định khác

5450 - 5489 các vật liệu gốc berylli

5450

các vật liệu gốc berylli không được xác định khác

5451

beryllia (bao gồm IEC 60672 nhóm C 810)

5460

hỗn hợp beryllia/SiC

5469

các vật liệu gốc beryllia khác

5470

các vật liệu gốc borua berylli

5489

các vật liệu gốc berylli được xác định khác

5490 - 5499 các vật liệu gốc bismuth

5490

các vật liệu gốc bismuth không được xác định khác

5491

các vật liệu gốc oxit bismuth

5495

các vật liệu oxit đồng stronti canxi bismuth

5499

các vật liệu gốc bismuth được xác định khác

5500 - 5529 các vật liệu gốc bo cacbua

5500

bo nitrua không được xác định khác

5501

các vật liệu bo cacbua

5520

hỗn hợp titan diborua/bo cacbua

5521

các vật liệu alumina/bo cacbua

5529

các vật liệu bo cacbua được xác định khác

5530 - 5549 các vật liệu gốc bo nitrua

5530

bo nitrua không được xác định khác

5531

bo nitrua, loại sáu cạnh

5539

bo nitrua, loại lập phương

5540

hỗn hợp titan diborua/ bo nitrua

5549

bo nitrua được xác định khác

5550 - 5579 các vật liệu gốc canxi

5550

các vật liệu gốc canxi không được xác định khác

5551

các vật liệu gốc oxit canxi

5552

các vật liệu gốc canxi silicat

5555

các vật liệu gốc canxi aluminosilicat

5560

các vật liệu gốc canxi magie silicat

5565

các vật liệu gốc canxi zirconi silicat

5569

các vật liệu gốc oxit canxi được xác định khác





5570

các vật liệu gốc flo canxi

5579

các vật liệu gốc canxi được xác định khác

5580 - 5599 các vật liệu gốc cacbon

5580

các vật liệu gốc cacbon không được xác định khác

5581

tinh thể đơn kim cương

5582

hỗn hợp gốc kim cương

5583

lớp màng giống kim cương

5585

grafit CVD

5590

cacbon thủy tinh

5595

fullerenes

5599

các chất gốc cacbon được xác định khác

5600 - 5609 các vật liệu gốc xeri

5600

các vật liệu gốc xeri không được xác định khác

5601

các vật liệu gốc xeri oxit

5605

các vật liệu gốc xeri sulfua

5609

các vật liệu gốc xeri được xác định khác

5610 - 5619 các vật liệu gốc crom

5610

các vật liệu gốc crom không được xác định khác

5611

các vật liệu gốc crom (Cr2O3)

5619

các vật liệu gốc crom được xác định khác

5620     các vật liệu gốc coban

5630 - 5639 các vật liệu gốc đồng

5630

các vật liệu gốc đồng không được xác định khác

5631

các vật liệu gốc đồng oxit

5639

các vật liệu gốc đồng khác

5640     các vật liệu gốc dysprosi

5650     các vật liệu gốc erbi

5660     các vật liệu gốc europi

5670 - 5679 các vật liệu gốc gadolini

5670

các vật liệu gốc gadolini không được xác định khác

5671

các vật liệu garnet sắt godolini

5679

các vật liệu gốc gadolini được xác định khác

5680

các vật liệu gốc galli

5690

các vật liệu gốc germani

5700 - 5709 các vật liệu gốc hafni

5700

các vật liệu gốc hafni không xác định khác

5701

các vật liệu gốc oxit hafni

5705

các vật liệu gốc hafni cacbua

5709

các vật liệu gốc hafni được xác định khác

5710 - 5749 các vật liệu gốc sắt

5710

các vật liệu gốc sắt không được xác định khác

5711

các vật liệu gốc sắt oxit

5720

các vật liệu gốc sắt silicat

5730

các vật liệu gốc sắt cromat

5740

các vật liệu gốc sắt sulfua

5749

các vật liệu gốc sắt được xác định khác

5750

các vật liệu gốc lantan

5760 - 5829 các vật liệu gốc chì

5760

các vật liệu gốc chì không được xác định khác

5761

các vật liệu gốc chì oxit

5770

các vật liệu gốc chì monosilicat

5780

các vật liệu chì bisilicat

5790

các vật liệu gốc chì titanat

5800

các vật liệu gốc chì zirconat

5810

các vật liệu gốc chì niobat

5820

các vật liệu chì lithi niobat

5829

các vật liệu gốc chì được xác định khác

5830 - 5899 các vật liệu gốc lithi

5830

các vật liệu gốc lithi không được xác định khác

5831

các vật liệu gốc petalit

5835

các vật liệu gốc spodumen

5840

các vật liệu gốc euryptit

5859

các vật liệu gốc lithi nhôm silicat được xác định khác





5860

các vật liệu gốc lithi aluminat

5870

các vật liệu gốc lithi titanat

5880

các vật liệu gốc lithi zirconat

5899

các vật liệu gốc lithi được xác định khác

5900 - 6099 các vật liệu gốc magie

5900     các vật liệu gốc magie không được xác định khác

5901 - 5919 các vật liệu dựa trên magnesia (magie oxit)

5901

các vật liệu magnesia không xác định khác

5902

magnesia nung kết, độ tinh khiết cao, mật độ cao

5903

magnesia nung kết, xốp, có thể nghiền được (bao gồm IEC 60672 nhóm C 820)

5904

magnesia mật độ cao liên kết silicat

5905

magnesia nóng chảy

5910

các vật liệu gốc dolomite (MgO/CaO)

5919

các vật liệu gốc oxit magie được xác định khác

5920 - 5949 các vật liệu gốc magie aluminat

5920

các vật liệu spinel không được xác định khác

5921

gốm spinel trong suốt

5922

gốm spinel cấp độ kỹ thuật

5930

spinel nóng chảy

5935

spinel nung khô

5949

các vật liệu gốc magie aluminat được xác định khác

5950 - 5999 các vật liệu magie nhôm silicat

5950

các vật liệu magie nhôm silicat không được xác định khác

5951

magie nhôm silicat (cordierite và hỗn hợp cordierite), > 95% cordierite (bao gồm IEC 60672 nhóm C 500)

5952

> 70 % đến 95 % cordierite (bao gồm IEC 60672 nhóm C 500)

5953

≤ 70 % cordierite (pha thứ cấp không xác định) (bao gồm IEC 60672 nhóm C 500)

5970

hỗn hợp mullit/cordierit

5999

các vật liệu gốc cordierit được xác định khác

6000 - 6049 các vật liệu gốc magie silicat

6000

các vật liệu gốc steatit, bao gồm IEC 60672 nhóm C210

6001

các vật liệu gốc steatit, bao gồm IEC 60672 nhóm C220

6002

các vật liệu gốc steatit, bao gồm IEC 60672 nhóm C221

6003

các vật liệu gốc steatit, xốp, bao gồm IEC 60672 nhóm C230

6010

các vật liệu gốc forsterit, bao gồm IEC 60672 nhóm C250

6011

các vật liệu gốc forsterit, xốp, bao gồm IEC 60672 nhóm C240

6049

các vật liệu gốc magie silicat được xác định khác





6080

các vật liệu gốc magie florua





6099

các vật liệu gốc magie được xác định khác

6100

các vật liệu gốc molybden

6101

gốm molypden disilicủa molybden

6110

các vật liệu được làm từ neodymi

6120 - 6139 các vật liệu gốc nickel

6120

các vật liệu gốc nickel không được xác định khác

6121

các vật liệu gốc oxit nickel

6130

các vật liệu gốc nickel ferrit

6139

các vật liệu gốc nickel được xác định khác

6140

các vật liệu gốc niobi

6150 - 6159 các vật liệu gốc apatit và phosphat

6150

gốm gốc phosphat không được xác định khác

6151

hydoxyapatit

6152

fluorapatit

6159

các vật liệu gốc phosphat được xác định khác

6160 - 6169 các vật liệu gốc kali

6160

gốm gốc kali không được xác định khác

6161

các vật liệu gốc kali silicat

6162

các vật liệu gốc kali silic florua

6169

các vật liệu gốc kali được xác định khác

6170

các vật liệu gốc samari

6180

các vật liệu gốc scandi

6200 - 6369 các vật liệu gốc silic

6200     gốm gốc silic không được xác định khác

6201 - 6239 các vật liệu gốc (silica) silic dioxit

6201

các vật liệu sillic dioxit, không được xác định khác

6202

thạch anh nóng chảy

6203

silica thủy tinh, nóng chảy

6210

silica nóng chảy nung kết

6220

tinh thể thạch anh

6239

các vật liệu gốc silica được xác định khác

6250 - 6329 các vật liệu gốc silic cacbua

6250

các vật liệu silic cacbua không được xác định khác

6260

alpha silic cacbua (bao gồm bột và các vật liệu cố kết)

6262

các vật liệu hỗn hợp alpha silic cacbua/titan nitrua

6270

beta silic cacbua (bao gồm bột và gốm cố kết)

6280

silic cacbua gắn kết phản ứng (không có silic)

6285

silic cacbua được silic hóa (bị thâm nhập sau khi nung kết)

6290

silic cacbua CVD

6300

các vật liệu silic cacbua gắn kết silic nitrua

6301

các vật liệu silic cacbua gắn kết silic oxynitrua

6309

các vật liệu gốc silic cacbua được xác định khác





6310

sợi Si-C-O-N

6311

sợi Si-Ti-C-O-N

6319

sợi gốc silic cacbua được xác định khác

6320

silic cacbua gia cố sợi silic cacbua

6329

các vật liệu gia cố sợi silic cacbua được xác định khác

6330 - 6359 các vật liệu gốc silic nitrua

6330

các vật liệu silic nitrua không được xác định khác

6331

alpha silic nitrua

6332

beta silic nitrua

6335

silic nitrua xốp (phản ứng gắn kết)

6340

silic nitrua đậm đặc, không phụ gia

6345

silic nitrua đậm đặc, có phụ gia, bao gồm silic nitrua nung kết

6350

các vật liệu gốc beta-sialon đậm đặc

6351

các vật liệu gốc titan nitrua/beta-sialon đậm đặc

6352

các vật liệu gốc alpha-sialon đậm đặc

6355

các vật liệu gốc oxynitrua đậm đặc

6358

các vật liệu silic nitrua CVD

6359

các vật liệu silic nitrua được xác định khác

6369

các vật liệu gốc silic được xác định khác

6370 - 6399 các vật liệu gốc natri

6370

các vật liệu gốc natri không xác định khác

6371

các vật liệu gốc natri aluminat

6380

các vật liệu gốc natri orthosilicat

6381

các vật liệu gốc natri metasilicat

6390

các vật liệu flo silic natri

6399

các vật liệu gốc natri được xác định khác

6400 - 6419 các vật liệu gốc stronti

6400

các vật liệu gốc stronti không được xác định khác

6401

các vật liệu gốc stronti cerat

6410

các vật liệu gốc stronti titanat

6419

các vật liệu gốc stronti được xác định khác

6420 - 6429 các vật liệu gốc thori

6420

các vật liệu gốc thori không được xác định khác

6420

các vật liệu gốc thori oxit

6429

các vật liệu gốc thori được xác định khác

6430

các vật liệu gốc thiếc oxit

6440 - 6489 các vật liệu gốc titan

6440

các vật liệu gốc titan không được xác định khác

6441

các vật liệu titania (TiO2) (oxy hóa toàn bộ)

6442

các vật liệu titania bị khử

6449

các vật liệu gốc titania được xác định khác

6450

các vật liệu gốc titan cacbua

6460

các vật liệu gốc titan nitrua

6470

các vật liệu gốc titan diborua

6489

các vật liệu gốc titan được xác định khác



6490 - 6509 các vật liệu gốc vonfam

6490

các vật liệu gốc vonfam không được xác định khác

6491

các vật liệu gốc vonfam oxit

6500

các vật liệu gốc vonfam cacbua

6509

các vật liệu gốc vonfam được xác định khác

6510 - 6519 các vật liệu gốc urani

6510

các vật liệu gốc urani không được xác định khác

6511

các vật liệu gốc urani oxit

6512

các vật liệu gốc urani cacbua

6519

các vật liệu gốc urani được xác định khác

6520 các vật liệu gốc vanadi

6530 - 6579 các vật liệu gốc yttri

6530

các vật liệu gốc yttri không được xác định khác

6531

các vật liệu gốc oxit yttri

6540

các vật liệu gốc garnet nhôm yttri

6550

các vật liệu gốc garnet sắt yttri

6570

các vật liệu gốc yttri đồng bari oxit

6579

các vật liệu gốc yttri được xác định khác

6580 - 6609 các vật liệu gốc kẽm

6580

các vật liệu gốc kẽm không được xác định khác

6581

các vật liệu kẽm oxit được pha bismuth

6582

các vật liệu kẽm oxit được pha đất hiếm

6590

các vật liệu gốc kẽm silicat (willemite)

6600

các vật liệu gốc kẽm zircon silicat

6609

các vật liệu gốc kẽm được xác định khác

6620 - 6799 các vật liệu gốc zircon

6620     các vật liệu gốc zircon không được xác định khác

6621 - 6699 các vật liệu gốc zircon oxit

6621     zirconia monoclinic (không ổn định, thông thường giống như bột)

6630 - 6639 zirconia ổn định (chứa phần lớn pha lập phương và chất làm ổn định)

6630

hoàn toàn được làm ổn định bằng MgO

6631

hoàn toàn được làm ổn định bằng CaO (bao gồm IEC 60672 nhóm C 830)

6632

hoàn toàn được làm ổn định bằng Y2O3

6635

hoàn toàn được làm ổn định bằng chất làm ổn định hỗn hợp MgO/CaO/ Y2O3

6639

các vật liệu hoàn toàn được làm ổn định xác định khác

6640 - 6644 zirconia ổn định một phần (thông thường là pha hỗn hợp và chứa chất làm ổn định)

6640

được làm ổn định một phần bằng MgO (chứa chủ yếu pha lập phương và monoclinic)

6641

được làm ổn định một phần bằng CaO (chứa chủ yếu pha lập phương và monoclinic)

6643

được làm ổn định một phần bằng các chất làm ổn định không xác định hoặc các chất làm ổn định xác định khác (chứa chủ yếu pha lập phương và monoclinic)

6644

được làm ổn định một phần bằng MgO (loại được làm cứng biến đổi chứa chủ yếu pha lập phương và tứ giác)

6645 - 6656 loại TZP chứa chủ yếu pha tứ giác

6645

Y2O3 được làm ổn định (loại (TZP) đa tinh thể zirconia Y-tứ giác)

6650

CeO2 được làm ổn định (Ce-TZP)

6655

TZP được làm ổn định bằng các chất làm ổn định không xác định hoặc chất làm ổn định xác định khác)

6656

TZP chứa gia cường Al2O3

6699

các vật liệu gốc oxit zircon được xác định khác

6700 - 6799 các vật liệu gốc zircon khác

6700

các vật liệu gốc zircon silicat (zircon)

6720

các vật liệu gốc zircon spinel

6740

các vật liệu gốc zircon cacbua

6750

các vật liệu gốc zircon diborua

6799

các vật liệu gốc zircon được xác định khác

8000 - 8999 các vật liệu thủy tinh (xem các vật liệu silica ở trên đối với silica thủy tinh)

8000

các vật liệu thủy tinh không được xác định khác

8110

Soda-vôi-silica (được tôi, bao gồm IEC 60672 nhóm G 110)

8120

Soda-vôi-silica (làm cứng bằng nhiệt, bao gồm IEC 60672 nhóm G 120)

8200

borosilicat, bền với hóa chất (bao gồm IEC 60672 nhóm G 200)

8310

borosilicat, kháng điện, tổn thất nhỏ (bao gồm IEC 60672 nhóm G 310)

8400

alumina-vôi-silica (bao gồm IEC 60672 nhóm G 400)

8500

silica kiềm oxit chì (bao gồm IEC 60672 nhóm G 500)

8600

silica kiềm baria (bao gồm IEC 60672 nhóm G 600)

8700

kẽm chì borat

8800

thủy tinh gốc alumino-borat

8999

thủy tinh được xác định khác

9000 - 9499 các vật liệu thủy tinh - gốm

9000

các vật liệu thủy tinh - gốm không được xác định khác

9001

loại lithi aluminosilicat

9010

loại magie aluminosilicat

9020

loại kẽm lithi silicat

9499

thủy tinh - gốm được xác định khác

9500 - 9999 tiền chất trước gốm

9500     tiền chất trước gốm không được xác định khác

9501 - 9510 tiền chất xảy ra trong tự nhiên

9501

tiền chất hữu cơ

9502

tiền chất vô cơ

9503

tiền chất hữu cơ - kim loại

9511 - 9520 tiền chất nhân tạo

9511

tiền chất hữu cơ

9512

tiền chất vô cơ

9513

tiền chất kim loại

9514

tiền chất hữu cơ kim loại



PHỤ LỤC C

(Tham khảo)

Lĩnh vực phân loại theo chế biến

C.1 Giới thiệu

Thông tin có trong lĩnh vực này liên quan đến sự nhận dạng các khía cạnh quan trọng của quá trình xử lý áp dụng cho sản phẩm; ví dụ, khía cạnh có thể được sử dụng để phân biệt sản phẩm này với sản phẩm khác. Sự phân loại này có giá trị trong phương pháp xử lý xác định đối với mục đích thương mại, đối với ghi nhãn sản phẩm hoặc mô tả vật liệu được sử dụng cho mục đích nghiên cứu khoa học.

CHÚ THÍCH: Thông tin chi tiết về quá trình xử lý có thể không có sẵn đối với sản phẩm thương mại và do vậy việc sử dụng có hiệu quả phạm vi mã hóa này có thể bị giới hạn.

C.2. Cấu trúc mã

Lĩnh vực này được nhận dạng duy nhất bằng chữ P.

Mã hóa đối với việc mô tả này có chữ P theo sau bởi số lượng ba ký tự đối với mỗi quá trình, có nghĩa là:

Pnnn

Vì số lượng các khía cạnh của quá trình cần sự phân loại, mã tổng thể được xây dựng từ mã quá trình riêng lẻ:

PnnnPnnnPnnnPnnn….

được viết không có khoảng trống hoặc dấu phẩy.

C.3 Sự phân loại mã quá trình chế biến

Danh mục sau đây đưa ra danh sách các mã quá trình chế biến:

Chuẩn bị/chế tạo tiền chất

101

chuẩn bị tiền chất tiền-gốm dạng rắn

102

chế tạo tiền chất tiền-gốm dạng khí

103

chế tạo tiền chất tiền-gốm dạng sol/gel

104

chế tạo tiền chất tiền-gốm khác

199

các phương pháp khác để sản xuất tiền chất



Chế tạo bột

201

chế tạo bột bằng cách nung/xay

202

chế tạo bột bằng nấu chảy/nghiền/xay

203

chế tạo bột bằng cách kết tủa hóa học

204

chế tạo bột bằng phản ứng pha khí

205

chế tạo bột bằng nhiệt nhiệt phân

206

chế tạo bột bằng kỹ thuật sol/gel

210

chế tạo sợi hoặc tinh thể dạng sợi

299

các phương pháp khác sản xuất bột

Chế biến bột

301

bột trong điều kiện như được sản xuất

302

nghiền bằng làm khô phun

303

nghiền bằng phun tan chảy

304

ướp lạnh và làm khô bột

305

bột được hình thành bằng ép lọc/nghiền

306

nghiền bột

307

nghiền bằng đảo trộn

308

làm khô

309

nung

310

nghiền sử dụng đệm hóa lỏng

311

tạo thành chất sền sệt

399

các phương pháp chế biến bột khác

Nén bột/quá trình định hình

401

ép bột theo một trục

402

chế biến tình trạng xanh ví dụ gia công cơ khí hoặc lắp ráp các bộ phận xanh

403

ép đẳng tĩnh bột

404

khuôn trượt không hỗ trợ

405

khuôn trượt áp lực

406

khuôn dây

407

khuôn phun

408

khuôn phun áp lực thấp

409

khuôn nén

410

nén cuộn

411

trồi ra (búa đóng cọc, mũi khoan)

412

lắng điện di

413

khuôn/nhào hồ

414

khuôn đông

415

khuôn làm đông lại trực tiếp

416

khuôn rung/chất xúc biến

417

khuôn gel

418

làm khô thân xanh

419

định hình các vật liệu sợi/sợi nhỏ, bao gồm dệt

499

quy trình định hình xanh khác

Cố kết bột

501

cố kết bằng nung kết áp suất không khí không không khí

502

cố kết bằng nung kết áp suất không khí xung quanh

503

cố kết bằng nung kết không áp suất không khí xung quanh, không không khí

504

nung kết chân không

505

nung kết áp suất khí

506

nung kết - HIP

507

kết nang HIPing

508

HIPing sau khi nung kết thường

509

Áp suất nóng đơn trục

510

tổng hợp nhiệt độ cao tự duy trì

511

liên kết phản ứng pha lỏng

512

liên kết phản ứng pha khí

513

lắng khí hóa học

514

thấm khí hóa học (liên kết)

515

phun lửa/plasma

516

phản ứng phân lớp được kiểm soát

517

liên kết hóa học

518

kỹ thuật cố kết sol-gel

519

nung kết hỗ trợ vi sóng

520

nung kết phản ứng

521

loại bỏ chất liên kết/tiền đốt cháy

599

quy trình cố kết khác

Sản xuất lớp phủ ngoài

601

quy trình phủ CVD

602

quy trình phủ PVD

603

quy trình phủ lớp mạ ion

605

quy trình sol-gel

606

quy trình phủ sputter

607

phun plasma

608

phun lửa

699

quy trình phủ khác

Định hình trực tiếp

701

định hình tan chảy, bao gồm sự tăng trưởng tinh thể

702

định hình khí

799

quy trình định hình trực tiếp khác

Quy trình hậu cố kết

801

như được sản xuất, nghĩa là không tiến hành hơn nữa

802

các bề mặt nghiền rung/mài

803

các bề mặt mài mòn

804

các bề mặt nghiền/gia công cơ khí (hạt sạn cố định)

805

các bề mặt đá mài (hạt sạn rời rạc)

806

các bề mặt đánh bóng

807

gia công cơ khí và đốt lại

808

đánh bóng

809

khoan lỗ

810

bọc kim loại

811

bề mặt hàn cứng

812

liên kết dính

813

kết nối bằng liên kết thủy tinh

814

kết nối bằng liên kết khuếch tán nhiệt

815

cắt (khâu, lát mỏng, thái)

816

xử lý nhiệt

817

khắc trổ

818

vạch dấu laze, khoan hoặc đánh dấu

819

khắc axit hóa học

820

trao đổi ion hóa học

821

cấy ion bề mặt

899

quy trình hậu cố kết khác

Các quy trình khác

999       các quy trình được xác định khác



PHỤ LỤC D

(Quy định)

Lĩnh vực phân loại theo dữ liệu đặc tính

D.1 Giới thiệu

Lĩnh vực này được nhận dạng duy nhất bằng chữ cái đầu D.

Thông tin trong lĩnh vực phân loại này liên quan đến việc xác định các đặc tính quan trọng cùng với chỉ số hoặc;

a) đặc tính là một mục tiêu trong công thức của vật liệu, mà trong trường hợp sự hiện diện của mã đủ để biểu thị điều này hoặc

b) của một loạt dãy số mà trong đó đặc tính dùng cho mục đích phân loại.

CHÚ THÍCH: Các dãy dữ liệu số chỉ được sử dụng khi dữ liệu được xác định theo phương pháp thử tiêu chuẩn hóa thích hợp.

Do một số đặc tính cần phải được nhận dạng, nhận dạng lĩnh vực, D cũng đóng vai trò chi tách trong dãy mã dữ liệu đa thành tố.

D.2. Cấu trúc mã

Mã đối với ký hiệu này phải có những mục thông tin thiết yếu sau:

a) nhận dạng ký hiệu (chữ D);

b) loại đặc tính (số);

c) đặc tính (hai con số);

d) dãy số đặc tính (số) nếu đã biết và phù hợp.

Nếu cần thiết, thông tin lựa chọn có thể được bao gồm để trợ giúp phân loại gồm những phẩm chất như:

e) nhiệt độ tại đó hoặc đến đó dãy đặc tính có liên quan;

f) tần suất tại đó hoặc đến đó dãy đặc tính có liên quan (chủ yếu các đặc tính điện) Thể thức đối với mã phân loại dữ liệu đặc tính là:

Djk1k2lmn

trong đó

j

là một số đơn chỉ nhóm đặc tính (vật lý, nhiệt, điện, vv)

k1k2

là số có hai chữ số xác định đặc tính cụ thể trong nhóm đó

l

là một số đơn chỉ dãy đặc tính đó

m

là một số đơn chỉ phẩm chất của dãy đặc tính bằng nhiệt độ (khi cần thiết)

n

là một số đơn chỉ phẩm chất của dãy đặc tính bằng tần suất (khi cần thiết, nhưng phải theo yếu tố mã nhiệt độ)

trong nhiều trường hợp hoặc cả hai số sau có thể thừa và có thể bị bỏ qua để mang lại một mã đơn giản như:

Djk1k2l hoặc Djk1k2lm

nếu đặc tính hoặc đặc điểm cần phải được xác định có liên quan với vật liệu hoặc sản phẩm, nhưng dãy cụ thể có thể không được trích dẫn, số tương ứng đối với l cũng bị bỏ qua.

nếu đặc tính được mã hóa được đưa ra làm dãy số, khi đó hai mã hoặc nhiều mã bao trùng dãy đó phải được sử dụng.

D.3. Phân loại dữ liệu đặc tính

Bảng D.1 cung cấp mã dữ liệu đặc tính. Mã số cùng với lĩnh vực ký hiệu dữ liệu đặc tính đạt được từ các phần riêng lẻ của mã như sau:

- j (cột 2 trong Bảng D.1) - loại đặc tính;

- k1k2 (cột 3 trong Bảng D.1) - đặc tính;

- l (các cột 4-12 trong Bảng D.1) - dãy;

- m (xem bảng D.2) - hạn định nhiệt độ

- n (xem bảng D.2) - hạn định tần suất

Mã dữ liệu đặc tính được xây dựng ít nhất từ các thành tố jk1k2. Nếu giá trị số được quy cho đặc tính được đo theo phương pháp thử thích hợp (cột 13 của Bảng D.1), thành tố l có thể được thêm vào. Trừ khi mã nhiệt độ m được thêm vào (xem Bảng D.2) đặc tính sẽ là đặc tính tại nhiệt độ phòng. Mã nhiệt độ luôn được sử dụng đối với dữ liệu giãn nở nhiệt. Nếu tần suất được thêm vào đối với các đặc tính điện (xem Bảng D.2), mã nhiệt độ cần phải được đứng trước để tránh sự không rõ ràng.

Các ví dụ về phương pháp thử cùng với các đặc tính cụ thể được đưa ra trong cột cuối cùng của Bảng D.1 mà như được chú thích, tham khảo tài liệu được đưa ra trong Phụ lục E.

CHÚ THÍCH: Nhiều đặc tính chưa được phân loại theo dải số. Điều này là do chưa có phương pháp tiêu chuẩn có thể được trích dẫn mà có thể xác định được đặc tính đó. Khi có các tiêu chuẩn như vậy, và các dãy đặc tính phân loại có thể được xác định, bảng sẽ được bổ sung. Cho đến khi đạt được điều này, việc trích dẫn mã dữ liệu đặc tính như vậy phải được thực hiện để ngụ ý rằng đặc tính quan trọng đối với chức năng của sản phẩm.

Khi được yêu cầu cung cấp khả năng tạo vết, phương pháp thử được áp dụng để đạt được dữ liệu, hoặc chi tiết hơn nữa cùng với việc phân loại (ví dụ màu) có thể được trích dẫn trong tuyên bố bổ sung bao gồm các đặc tính vừa có chữ và số trong ngoặc đơn (.....), ví dụ:

- độ bền uốn

D2015 (ISO 14704, uốn 3 điểm, khẩu độ 30 mm)

- độ giãn nở nhiệt

D3044 (EN 821-1)

- màu

D403 (đỏ)

- độ cứng Rockwell

D2057 (HR45N)

Tuyên bố bổ sung cũng có thể bao gồm thông tin liên quan đến hướng của miếng thử có liên quan đến bất kỳ tính không đẳng hướng cấu trúc vi mô. Để thực hiện điều này, chữ mã đơn lẻ X, Y hoặc Z sẽ được sử dụng, trước thông tin về phương pháp thử. Đối với mục đích của tiêu chuẩn này bảng D.3 cung cấp sự diễn giải mã hướng.

VÍ DỤ:

Độ bền kéo

D2075(X)D2072(Z) đối với hỗn hợp sợi 2-D

Độ dẫn nhiệt

D3016(Z)D3011(X) đối với phủ bo nitrua CVD




Bảng D.1 - Phân loại dữ liệu đặc tính

Tính chất và loại

j

k1k2

l

Phương pháp thử a

1

2

3

4

5

6

7

8

9

Tính chất lý học

1

Sản phẩm biểu thị các tính chất lý học



Khối lượng riêng đống, % lý thuyết

1

01

≤ 20

> 20 đến 40

> 40 đến 60

> 60 đến 80

> 80 đến 95

> 95 đến 99

> 99







Khối lượng riêng đống, Mg m-3

1

15

≤ 1

> 1 đến 1,5

> 1,5 đến 2

> 2 đến 3

> 3 đến 4

> 4 đến 5

> 5 đến 7

> 7 đến 10

> 10

A: ISO 18754

A: EN 623-2

B: ENV 1389

A: JIS R 1634

Xốp mở, % (như sự hấp thụ nước)

1

02

≤ 1

> 1 đến 5

> 5 đến 10

> 10 đến 30

> 30 đến 50

> 50 đến 80

> 80





A: ISO 18754

A: IEC 60672-2

A: EN 623-2

A: JIS R1634

D: JIS R1628

Xốp kín, %

1

14

0

> 0 đến 1

> 1 đến 3

> 3 đến 10

> 10 đến 20

> 20 đến 40

> 40 đến 70

> 70



C: ENV 1071-5

Đường kính lỗ mở trung bình, µm

1

16

≤ 0,01

> 0,01 đến 0,1

> 0,1 đến 1

> 1 đến 10

> 10 đến 100

> 100 đến 1000

> 1000







Kích cỡ hạt (µm), phương pháp chắn tuyến tính trung bình

1

03

≤ 1

> 1 đến 3

> 3 đến 8

> 8 đến 25

> 25 đến 100

> 100







A: ENV 623-3

Kích cỡ hạt bột, µm (d50 trừ khi có quy định khác)

1

04

≤ 0,01

> 0,01 đến 0,05

> 0,05 đến 1

> 1 đến 3

> 3,0 đến 10

> 10 đến 30

> 30 đến 100

> 100



D: ASTM C1282

D: EN 725-6

D: JIS R1619

D: JIS R1629

Diện tích bề mặt bột, m2g-1

1

05

≤ 1

> 1 đến 2

> 2 đến 5

> 5 đến 10

> 10 đến 20

> 20 đến 50

> 50 đến 100

> 100



D: ISO 18757

D: ASTM C1251

D: ASTM C1274

D: EN 725-5

D: JIS R1626

Khối lượng riêng bột, mg m-3

1

06

≤ 0,1

> 0,1 đến 0,2

> 0,2 đến 0,5

> 0,5 đến 1,0

> 1 đến 1,5

> 1,5 đến 2

> 2 đến 3

> 3 đến 5

> 5

D: EN 725-8

Góc chảy hình côn của bột

1

07

Đặc tính quan trọng của sản phẩm



Đường kính sợi/sợi đơn tinh thể, µm

1

08

≤ 0,1

> 0,1 đến 0,5

> 0,5 đến 1

> 1 đến 3

> 3 đến 8

> 8 đến 15

> 15 đến 50

> 50



B: ENV 1007-3

Chiều dài sợi chẻ hoặc sợi đơn tinh thể, giá trị trung bình

1

09

Đặc tính quan trọng của sản phẩm



Tỷ lệ sợi/sơi đơn tinh thể

1

10

Đặc tính quan trọng của sản phẩm



Phần thể tích sợi/sợi đơn tinh thể/platelet

1

11

Đặc tính quan trọng của sản phẩm



Chiều dày màng phủ, µm

1

12

≤ 0,1

> 0,1 đến 1

> 1 đến 10

> 10 đến 100

> 100 đến 1000

> 1000 đến 10000

> 1000





C: ENV 1071-1

C: ENV 1071-2

Độ nhám bề mặt, Ra, µm

1

13

≤ 0,01

> 0,01 đến 0,02

> 0,02 đến 0,05

> 0,05 đến 0,1

> 0,1 đến 0,2

> 0,2 đến 0,5

> 0,5 đến 1

> 1 đến 2

> 2

A: ENV 623-4

Tính chất cơ học

2

Sản phẩm biểu thị tính chất cơ học



Độ bền uốn b, MPa

2

01

≤ 20

> 20 đến 50

> 50 đến 100

> 100 đến 200

> 200 đến 400

> 400 đến 1000

> 1000





A: ISO 14704

A: IEC 60672-2

A: ASTM C1161

A: EN 843-1

JIS R 1601

A: ISO 17565

A: EN 821-1

B: ASTM C1341

B: ENV 658-3

Độ bền gãy đứt, MPa

2

02

≤ 20

> 20 đến 50

> 50 đến 100

> 100 đến 200

> 200 đến 400

> 400 đến 1000

> 1000





B: ASTM C1292

B: ENV658-4, -5, -6

Độ bền nén, MPa

2

13

≤ 10

> 10 đến 50

> 50 đến 200

> 200 đến 500

> 500 đến 2000

> 2000







A: ASTM C1424

A: JIS R1608

B: ASTM C1358

B: ENV 658-2

B: ENV 12290

B: ENV 12291

Độ dai

2

04

Đặc tính quan trọng của sản phẩm

A: ISO 15732

A: ISO 18756

A: ASTMC1421

A: JIS R1607

Độ cứng (đơn vị: không hoặc phù hợp)

2

05

HV, HK ≤1000

HV, HK > 1000 đến 1500

HV, HK > 1500 đến 2000

HV, HK > 2000

HR ≤ 60

HR 60 đến 80

HR > 80 đến 90

HR > 90 đến 95

HR > 95

A: ISO 14705

A: ASTMC1326/7

A: ENV 843-4

A: JIS R 1610

Môđun Young, GPa

2

06

≤ 50

> 50 đến 100

> 100 đến 200

> 200 đến 400

> 400









A: ISO 17561

A: ASTMC1198

A: ASTMC1259

A: ENV 843-2

A: JIS R 1602

Môđun đứt gãy, GPa

2

09

≤ 20

> 20 đến 50

> 50 đến 100

> 100 đến 200

> 200









A: ASTMC1198

A: ASTMC1259

A: ENV 843-2

A: JIS R 1602

Hệ số Poisson

2

08

≤ 0,1

> 0,1 đến 0,15

> 0,15 đến 0,2

> 0,2 đến 0,25

> 0,25 đến 0,3

> 0,3







A: ASTMC1198

A: ENV 843-2

A: JIS R 1602

Phụ thuộc nhiệt độ của môđun Young, ppm/oC

2

10

≤-200 0

> -2000 đến -1000

> -1000 đến -500

> -500 đến 0

> 0 đến 500

> 500 đến 1000

> 1000 đến 2000

> 2000





Phụ thuộc nhiệt độ của môđun đứt gãy, ppm/oC

2

11

≤-200 0

> -2000 đến -1000

> -1000 đến -500

> -500 đến 0

> 0 đến 500

> 500 đến 1000

> 1000 đến 2000

> 2000





Độ bền kéo, MPa

2

07

≤ 20

> 20 đến 50

> 50 đến 100

> 100 đến 200

> 200 đến 400

> 400 đến 1000

> 1000





A: ISO 15490

A: ASTMC1273

A: JIS R1606

B: ASTMC1272

B: ISO 15733

B: EN 658-1

Độ giãn dài khi đứt, %

2

12

≤ 0,05

> 0,05 đến 0,1

> 0,1 đến 0,2

> 0,2 đến 0,5

> 0,5 đến 1

> 1 đến 2

> 2 đến 5

> 5



B: ISO 15733

Tính chất nhiệt

3

Sản phẩm biểu thị tính chất nhiệt



Độ dẫn nhiệt, Wm-1K-1

3

01

≤ 2

> 2 đến 4

> 4 đến 10

> 10 đến 30

> 30 đến 50

> 50 đến 100

> 100 đến 150

> 150 đến 200

> 200



Nhiệt riêng, Jg-1K-1

3

02

≤ 0,3

> 0,3 đến 0,5

> 0,5 đến 0,7

> 0,7 đến 1

> 1









A: ENV 821-3

B: ENV 1159-3

Độ bền sốc nhiệt tắt nước, ΔT, K

3

03

≤ 100

> 100 đến 200

> 200 đến 400

> 400











A: IEC 60672-2

A: ENV 820-3

Hệ số giãn nở nhiệt, 10-6K-1 c

3

04

≤ 2

> 2 đến 4

> 4 đến 8

> 8 đến 10

> 10 đến 20

> 20







A: ISO 17562

A: EN 821-1

A: JIS R1618

A: ASTM E228

B: ENV 1159-1

Nhiệt độ biến dạng tự chịu tải trong không khí, oC

3

05

≤ 200

> 200 đến 500

> 500 đến 800

> 800 đến 1000

> 1000 đến 1200

> 1200 đến 1600

> 1600





A: ENV 820-2

Nhiệt độ chuyển thủy tinh, oC

3

06

≤ 200

> 200 đến 300

> 300 đến 400

> 400 đến 500

> 500 đến 600

> 700 đến 800

> 800





A: IEC 60672-2

Độ khuếch tán nhiệt, 10-6m2s-1

3

07

≤ 1

> 1 đến 3

> 3 đến 6

> 6 đến 10

> 10 đến 15

> 15 đến 25

> 25 đến 40

> 40 đến 70

> 70

A: ISO 18755

A: EN 821-1

A: JIS R1611

B: ENV 1159-2

Độ phát xạ

3

08

Đặc tính quan trọng của sản phẩm



Kỳ hạn tối đa sử dụng nhiệt độ trong không khí, oC

1

09

≤ 300

> 300 đến 500

> 500 đến 700

> 700 đến 900

> 900 đến 1100

> 1100 đến 1300

> 1300 đến 1500

> 1500 đến 1700

1700



Kỳ hạn tối đa sử dụng nhiệt độ trong môi trường trơ, oC

1

10

≤ 300

> 300 đến 500

> 500 đến 700

> 700 đến 900

> 900 đến 1100

> 1100 đến 1300

> 1300 đến 1500

> 1500 đến 1700

1700



Tính chất quang học

4

Sản phẩm biểu thị tính chất quang



Chỉ số khúc xạ

4

01

Đặc tính quan trọng của sản phẩm



Độ truyền sáng

4

02

Đặc tính quan trọng của sản phẩm



Màu

4

03

Đặc tính quan trọng của sản phẩm



Birefringence

4

04

Đặc tính quan trọng của sản phẩm



Huỳnh quang/

luminescen

4

05

Đặc tính quan trọng của sản phẩm



Tính chất từ

5

Sản phẩm biểu thị tính chất từ



Độ thấm tương đối

5

01

Đặc tính quan trọng của sản phẩm



Độ từ dư

5

02

Đặc tính quan trọng của sản phẩm



Độ kháng từ

5

03

Đặc tính quan trọng của sản phẩm



Nhiễm sắt từ

5

04

Đặc tính quan trọng của sản phẩm



Độ nghịch từ

5

05

Đặc tính quan trọng của sản phẩm



Tính chất từ giảo

5

06

Đặc tính quan trọng của sản phẩm



Tính chất điện

6

Sản phẩm biểu thị tính chất điện



Trở kháng (điện) Wm

6

01

≥ 1014

< 1014="" đến="">

< 1010="" đến="">

< 106="" đến="">

< 103="" đến="">

< 101="" đến="">

<>





A: IEC 60672-2

Trở kháng không tuyến tính

6

02

Đặc tính quan trọng của sản phẩm



Siêu dẫn, nhiệt độ tới hạn

6

03

Đặc tính quan trọng của sản phẩm



Siêu dẫn, dòng tới hạn

6

04

Đặc tính quan trọng của sản phẩm



Trở kháng (ion) Wm

6

05

≤ 10-6

> 10-6 đến 10-4

> 10-4 đến 10-2

> 10-2 đến 1

> 1 đến 102

> 102 đến 104

> 104 đến 106

> 106





Độ thấm tương đối

6

06

≤ 5

> 5 đến 8

> 8 đến 12

> 12 đến 20

> 20 đến 100

> 100 đến 500

> 500 đến 2000

> 2000



A: IEC 60672-2

A: JIS R 1627

Hệ số nhiệt độ của độ thấm

6

07

Đặc tính quan trọng của sản phẩm



Nhiệt độ truyền ferroelectronic

6

08

Đặc tính quan trọng của sản phẩm



Tang tổn thất, tan d

6

09

≥ 0,1

< 0,1="" đến="">

< 0,01="" đến="">

< 0,001="" đến="">

<>









A: IEC 60672-2

A: JIS R 1627

Gradient điện áp phân tích chất điện môi kVmm-1

6

10

≤ 5

> 5 đến 10

> 10 đến 20

> 20 đến 40

> 40









A: IEC 60672-2

Tính chất điện hòa

6

11

Đặc tính quan trọng của sản phẩm



Tính chất nhiệt điện

6

12

Đặc tính quan trọng của sản phẩm



Hệ số nhiệt âm

6

13

Đặc tính quan trọng của sản phẩm



Hệ số nhiệt dương

6

14

Đặc tính quan trọng của sản phẩm



Tính chất áp điện

6

15

Đặc tính quan trọng của sản phẩm



Tính chất kháng điện

6

16

Đặc tính quan trọng của sản phẩm



Tính chất điện quan

6

17

Đặc tính quan trọng của sản phẩm



Nhiệt độ Curie, chất điện môi, oC

6

18

≤ 0

> 0 đến 50

> 50 đến 100

> 100 đến 150

> 150 đến 200

> 200 đến 300

> 300







Giá trị Te, oC

6

19

≤ 300

> 300 đến 400

> 400 đến 500

> 500 đến 700

> 700 đến 1000

> 1000 đến 1200

> 1200





A: IEC 60672-2

Độ bền mài mòn

7

Sản phẩm biểu thị tính chất chịu mài mòn



Độ bền mài mòn

7

01

Đặc tính quan trọng của sản phẩm



Độ bền mài mòn trượt

7

02

Đặc tính quan trọng của sản phẩm

A: JIS R1613

Độ bền xói mòn

7

03

Đặc tính quan trọng của sản phẩm



Độ bền ăn mòn

8

Sản phẩm được thiết kế đặc biệt để chịu được môi trường ăn mòn

A: ENV 12923-1

Nước

8

01

Đặc tính quan trọng của sản phẩm



Dung dịch axit

8

02

Đặc tính quan trọng của sản phẩm

A: JIS R1614

Dung dịch kiềm

8

03

Đặc tính quan trọng của sản phẩm

A: JIS R1614

Khí oxy hóa

8

04

Đặc tính quan trọng của sản phẩm

A: JIS R1609

Khí khử

8

05

Đặc tính quan trọng của sản phẩm



Hơi khác

8

06

Đặc tính quan trọng của sản phẩm



Kim loại nóng chảy

8

07

Đặc tính quan trọng của sản phẩm



Muối nóng chảy

8

08

Đặc tính quan trọng của sản phẩm



Xỉ silicat nóng chảy

8

09

Đặc tính quan trọng của sản phẩm



Tái hấp thụ sinh học

8

20

Đặc tính quan trọng của sản phẩm



Tính trơ sinh học

8

21

Đặc tính quan trọng của sản phẩm



Phản ứng sinh học

8

22

Đặc tính quan trọng của sản phẩm



Tính chất hạt nhân

9

Sản phẩm được thiết kế đặc biệt đối với ứng dụng hạt nhân



Tiết diện bẫy nơtron

9

01

Đặc tính quan trọng của sản phẩm



a A = monolithic; B = composit; C = lớp phủ; D = bột

b Dữ liệu hình đề cập đến phép thử uốn 4 điểm khẩu độ 40 mm sử dụng mẫu thử có bề mặt hoàn thiện tốt

c Đối với giãn nở nhiệt, nhiệt độ phải luôn được sử dụng để chỉ thị dải từ nhiệt độ phòng bao trùm cả dữ liệu áp dụng.




Bảng D.2 - Hạn định tần suất và nhiệt độ, các thành tố mã mn

Mã dữ liệu đặc tính m hoặc n

Hạn định nhiệt độ, m, dải tính bằng oC

Hạn định tần suất, n, dải tính bằng Hz

1

≤ 0

d.c.

2

> 0 đến 100

≤ 103

3

> 100 đến 300

> 103 đến 106

4

> 300 đến 600

> 106 đến 109

5

> 600 đến 900

> 109

6

> 900 đến 1200

-

7

> 1200 đến 1400

-

8

> 1400 đến 1600

-

9

> 1600

-

0

không xác định

không xác định

Bảng D.3 - Định nghĩa về định hướng đối với các đặc tính không đẳng hướng

Mã hướng

Mã dạng có thể áp dụng

Hướng được xác định

X

KG, KG

KS

KT

KU

LB, LE, LF

EL

S

vuông góc với nén nóng hoặc hướng trồi nở

song song với gia cường sợi 1D đồng nhất

song song với hướng chính của gia cường 2D

vuông góc với hướng chính trong gia cường 3D

vuông góc với hướng lắng đọng của tấm màng mỏng hoặc phủ

song song với mặt tấm mỏng hoặc laminate

song song với trục a trong hệ thoi hoặc tinh thể sáu cạnh

Z

KG, KG

KS

KT

KU

LB, LE, LF

EL

S

song song với nén nóng hoặc hướng trồi nở

vuông góc với gia cường sợi 1D đồng nhất (ngoài mặt tấm)

vuông góc với gia cường 2D (ngoài mặt tấm)

song song với hướng chính trong gia cường 3D

song song với với hướng lắng đọng của tấm màng mỏng hoặc phủ

vuông góc với mặt tấm mỏng hoặc laminate

song song với trục c trong hệ thoi hoặc tinh thể sáu cạnh

Y

tất cả

trực giao với hướng X và Z



PHỤ LỤC E

(Tham khảo)

Thư mục tài liệu tham khảo đối với Phụ lục D

E.1. Giới thiệu

Phụ lục này liệt kê các tiêu chuẩn đối với phương pháp thử mà có thể được sử dụng nhằm xác định dữ liệu đặc tính được sử dụng để phân loại sản phẩm sử dụng các thành tố mã dữ liệu đặc tính được liệt kê trong phụ lục D. Danh mục này có thể chưa được hoàn chỉnh, chủ yếu nhằm mục tiêu hướng dẫn sử dụng.

E.2. Tiêu chuẩn phương pháp thử

E.2.1. Tiêu chuẩn ISO và IEC

- ISO 14703, Fine ceramics (advanced ceramics, advanced technical ceramics) - Sample preparation for the determination of particle size distribution of ceramic powders [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Chuẩn bị mẫu để xác định sự phân bố cỡ hạt của bột gốm].

- ISO 14704, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for flexural strength of monolithic ceramics at room temperature [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định độ bền uốn của gốm monolithic ở nhiệt độ phòng].

- ISO 14705, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for hardness of monolithic ceramics at room temperature [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định độ cứng của gốm monolithic ở nhiệt độ phòng].

- ISO 15490, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for tensile strength of monolithic ceramics at room temperature [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định độ bền kéo của gốm monolithic ở nhiệt độ phòng].

- ISO 15732, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for fracture toughness of monolithic ceramics at room temperature by single edge precracked beam (SEPB) method [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định độ dai phá hủy của gốm monolithic ở nhiệt độ phòng bằng phương pháp chiếu rọi trước khi nứt từng cạnh (SEPB)].

- ISO 15733, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for tensile stress-strain behaviour of continuous, fibre- reinforced composites at room temperature [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định ứng suất-ứng lực kéo của composit gia cường sợi liên tục ở nhiệt độ phòng].

- ISO 17561, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for elastic môđun of monolithic ceramics at room temperature by sonic resonance [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định môđun đàn hồi của gốm monolithic ở nhiệt độ phòng bằng cộng hưởng âm].

- ISO 17562, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for linear thermal expansion of monolithic ceramics by push-rod technique [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp thử đối với nở nhiệt tuyến tính của gốm monolithic bằng kỹ thuật push-rod.]

- ISO 17565, Fine ceramics (advanced ceramics, advanced technical ceramics) - Test method for flexural strength of monolithic ceramics at elevated temperature temperature [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định độ bền uốn của gốm monolithic ở nhiệt độ tăng cao].

- ISO 18754, Fine ceramics (advanced ceramics, advanced technical ceramics) - Determination of density and apparent porosity [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Phương pháp xác định khối lượng riêng và độ xốp biểu kiến].

- ISO 18755, Fine ceramics (advanced ceramics, advanced technical ceramics) - Determination of thermal diffusivity of monolithic ceramics by laser flash method [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Xác định độ khuếch tán nhiệt của gốm monolithic bằng phương pháp flash lazer].

- ISO 18756, Fine ceramics (advanced ceramics, advanced technical ceramics) - Determination of fracture toughness of monolithic ceramics at room temperature by the surface crack in flexure (SCF) method [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Xác định độ dai phá hủy của gốm monolithic ở nhiệt độ phòng bằng phương pháp nứt bề mặt trong khi uốn (SCF)].

- ISO 18757, Fine ceramics (advanced ceramics, advanced technical ceramics) - Determination of specific surface area of ceramic powders by gas adsorption using the BET method [Gốm mịn (gốm cao cấp, gốm kỹ thuật cao cấp) - Xác định diện tích riêng của bột gốm bằng hấp phụ khí sử dụng phương pháp BET].

- IEC 60672-2, Ceramic and glass insulating materials - Part 2: Method of test (Gốm và vật liệu thủy tinh cách điện - Phần 2: Phương pháp thử).

E.2.2. Tiêu chuẩn của Hiệp hội thử nghiệm và vật liệu của Mỹ (ASTM)

- ASTM C1161, Standard Test Method for Flexural Strength of Advanced Ceramics at Ambient Temperature (Phương pháp xác định độ bền uốn của gốm cao cấp ở nhiệt độ xung quanh).

- ASTM C1198, Standard Test Method for Dynamic Young's Modulus, Shear Modulus, and Poisson's Ratio for Advanced Ceramics by Sonic Resonance (Phương pháp xác định môđun Young động học, môđun đứt gãy và hệ số Poisson đối với gốm cao cấp bằng cộng hưởng âm).

- ASTM C1251, Standard Guide for Determination of Specific Surface Area of Advanced Ceramic Materials by Gas Adsorption (Hướng dẫn xác định diện tích bề mặt riêng của vật liệu gốm cao cấp bằng phương pháp hấp phụ khí).

- ASTM C1259, Standard Test Method for Dynamic Young's Modulus, Shear Modulus, and Poisson's Ratio for Advanced Ceramics by Impulse Excitation of Vibration (Phương pháp xác định môđun Young động học, môđun đứt gãy và hệ số Poisson đối với gốm cao cấp bằng kích thích xung của dao động).

- ASTM C1273, Standard Test Method for Tensile Strength of Monolithic Advanced Ceramics at Ambient Temperatures (Phương pháp xác định độ bền kéo của gốm monolithic cao cấp tại nhiệt độ xung quanh).

- ASTM C1274, Standard Test Method for Advanced Ceramic Specific Surface Area by Physical Adsorption (Phương pháp xác định diện tích bề mặt riêng của gốm cao cấp bằng hấp phụ vật lý).

- ASTM C1275, Standard Test Method for Monotonic Tensile Behavior of Continuous Fiber- Reinforced Advanced Ceramics with Solid Rectangular Cross-Section Test Specimens at Ambient Temperature (Phương pháp xác định độ kéo dài đều của gốm cao cấp gia cường sợi liên tục với tiết diện chữ nhật).

- ASTM C1282, Standard Test Method for Determining the Particle Size Distribution of Advanced Ceramics by Centrifugal Photosedimentation (Phương pháp xác định sự phân bố cỡ hạt của gốm cao cấp bằng phương pháp lắng ly tâm).

- ASTM C1292, Standard Test Method for Shear Strength of Continuous Fiber-Reinforced Advanced Ceramics at Ambient Temperatures (Phương pháp xác định độ bền xé của gốm cao cấp gia cường sợi liên tục tại nhiệt độ xung quanh).

- ASTM C1326, Standard Test Method for Knoop Indentation Hardness of Advanced Ceramics (Phương pháp xác định độ cứng ấn lõm Knoop của gốm cao cấp).

- ASTM C1327, Standard Test Method for Vickers Indentation Hardness of Advanced Ceramics (Phương pháp xác định độ cứng ấn lõm Vicker của gốm cao cấp).

- ASTM C1341, Standard Test Method for Flexural Properties of Continuous Fiber-Reinforced Advanced Ceramic Composites (Phương pháp xác định các đặc tính uốn của hỗn hợp gốm cao cấp gia cường sợi liên tục).

- ASTM C1358, Standard Test Method for Monotonic Compressive Strength Testing of Continuous Fiber-Reinforced Advanced Ceramics with Solid Rectangular Cross-Section Test Specimens at Ambient Temperatures (Phương pháp xác định độ bền nén monotonic của gốm cao cấp gia cường sợi liên tục với mẫu thử tiết diện hình chữ nhật ở nhiệt độ xung quanh).

- ASTM C1421, Standard Test Methods for Determination of Fracture Toughness of Advanced Ceramics at Ambient Temperature (Phương pháp xác định độ dai phá hủy của gốm cao cấp ở nhiệt độ xung quanh).

- ASTM C1424, Standard Test Method for Monotonic Compressive Strength of Advanced Ceramics at Ambient Temperature (Phương pháp xác định độ bền nén monotonic của gốm cao cấp ở nhiệt độ xung quanh).

- ASTM E228, Standard Test Method for Linear Thermal Expansion of Solid Materials With a Push-Rod Dilatometer (Phương pháp xác định độ giãn nở nhiệt tuyến tính của vật liệu rắn bằng dilatometer push-rod).

E.2.3. Tiêu chuẩn châu Âu

- EN 623-2, Standard Test Method for Flexural Strength of Advanced Ceramics at Ambient Temperature (Phương pháp xác định độ bền uốn của gốm cao cấp ở nhiệt độ phòng).

- ENV 623-3, Advanced technical ceramics - Monolithic ceramics - General and textural properties - Part 3: Determination of grain size (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính chung và kết cấu - Phần 3: Xác định cỡ hạt).

- ENV 623-4, Advanced technical ceramics - Monolithic ceramics - General and textural properties - Part 4: Determination of surface roughness (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính chung và kết cấu - Phần 4: Xác định độ nhám bề mặt).

- EN 658-1, Advanced technical ceramics - Mechanical properties of composite materials at room temperature - Part 1: Determination of tensile properties (Gốm kỹ thuật cao cấp - Tính chất cơ học của vật liệu composit ở nhiệt độ phòng - Phần 1: Xác định tính chất kéo căng).

- ENV 658-2, Advanced technical ceramics - Mechanical properties of composites materials at room temperature - Part 2: Determination of compressive strength (Gốm kỹ thuật cao cấp - Tính chất cơ học của vật liệu composit ở nhiệt độ phòng - Phần 2: Xác định độ bền nén).

- ENV 658-3, Advanced technical ceramics - Mechanical properties of composites materials at room temperature - Part 3: Determination of flexural strength (Gốm kỹ thuật cao cấp - Tính chất cơ học của vật liệu composit ở nhiệt độ phòng - Phần 3: Xác định độ bền uốn).

- ENV 658-4, Advanced technical ceramics - Mechanical properties of composites materials at room temperature - Part 4: Determination of shear strength by compression loading of notched specimens (Gốm kỹ thuật cao cấp - Tính chất cơ học của vật liệu composit ở nhiệt độ phòng - Phần 4: Xác định độ bền đứt gãy do tải trọng nén của mẫu khía hình chữ V).

- ENV 658-5, Advanced technical ceramics - Mechanical properties of composites materials at room temperature - Part 5: Determination of shear strength by short span bend test (three point) [(Gốm kỹ thuật cao cấp - Tính chất cơ học của vật liệu composit ở nhiệt độ phòng - Phần 5: Xác định độ bền đứt gãy bằng phép thử uốn khẩu độ ngắn (3 điểm)].

- ENV 658-6, Advanced technical ceramics - Mechanical properties of composites materials at room temperature - Part 6: Determination of shear strength by double punch shearing (Gốm kỹ thuật cao cấp - Tính chất cơ học của vật liệu composit ở nhiệt độ phòng - Phần 6: Xác định độ bền đứt gãy bằng cắt khoan gấp đôi).

- EN 725-5, Advanced technical ceramics - Methods of test for ceramic powders - Part 5: Determination of particle size distribution (Gốm kỹ thuật cao cấp - Phương pháp thử đối với bột gốm - Phần 5: Xác định sự phân bố cỡ hạt).

- EN 725-6, Advanced technical ceramics - Methods of test for ceramic powders - Part 6: Determination of the specific surface area (Gốm kỹ thuật cao cấp - Phương pháp thử đối với bột gốm - Phần 6: Xác định diện tích bề mặt riêng).

- EN 725-8, Advanced technical ceramics - Methods of test for ceramic powders - Part 8: Determination of tapped bulk density (Gốm kỹ thuật cao cấp - Phương pháp thử đối với bột gốm - Phần 8: Xác định khối lượng riêng nén).

- ENV 820-1, Advanced technical ceramics - Monolithic ceramics - Thermomechanical properties - Part 1: Determination of flexural strength at elevated temperatures (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính nhiệt cơ - Phần 1: Xác định độ bền uốn ở nhiệt độ tăng cao).

- ENV 820-2, Advanced technical ceramics - Monolithic ceramics - Thermomechanical properties - Part 2: Determination of selfloaded deformation (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính nhiệt cơ - Phần 2: Xác định sự biến dạng do tự tải).

- ENV 820-3, Advanced technical ceramics - Monolithic ceramics - Thermomechanical properties - Part 3: Determination of resistance to thermal shock by water quenching (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính nhiệt cơ - Phần 3: Xác định độ bền sốc nhiệt bằng phương pháp dập tắt nước).

- EN 821-1, Advanced technical ceramics - Monolithic ceramics - Thermo-physical properties - Part 1: Determination of thermal expansion (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính nhiệt lý học - Phần 1: Xác định sự giãn nở nhiệt).

- EN 821-2, Advanced technical ceramics - Monolithic ceramics - Thermo-physical properties - Part 2: Determination of thermal diffusivity by the laser flash (or heat pulse) method (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính nhiệt lý học - Phần 2: Xác định độ khuếch tán nhiệt bằng phương pháp flash laze (hoặc xung nhiệt).

- ENV 821-3, Advanced technical ceramics - Monolithic ceramics - Thermo-physical properties - Part 3: Determination of specific heat capacity (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính nhiệt lý học - Phần 3: Xác định nhiệt dung riêng).

- EN 843-1, Advanced technical ceramics - Monolithic ceramics - Mechanical properties at room temperature - Part 1: Determination of flexural strength (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính cơ học ở nhiệt độ phòng - Phần 1: Xác định độ bền uốn).

- ENV 843-2, Advanced technical ceramics - Monolithic ceramics - Mechanical properties at room temperature - Part 2: Determination of elastic moduli (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính cơ học ở nhiệt độ phòng - Phần 2: Xác định modul đàn hồi).

- ENV 843-4, Advanced technical ceramics - Monolithic ceramics - Mechanical properties at room temperatures - Part 4: Vickers, Knoop and Rockwell superficial hardness tests (Gốm kỹ thuật cao cấp - Gốm monolithic - Đặc tính cơ học ở nhiệt độ phòng - Phần 4: Phép thử độ cứng Vicker, Knoop và Rockwell).

- ENV 1007-3, Advanced technical ceramics - Ceramic composites - Methods of test for reinforcements - Part 3: Determination of filament diameter (Gốm kỹ thuật cao cấp - Gốm composit - Phương pháp thử đối với gốm gia cường - Phần 3: Xác định đường kính sợi dây).

- ENV 1071-1, Advanced technical ceramics - Methods of test for ceramic coatings - Part 1: Determination of coating thickness by contact probe profilometer (Gốm kỹ thuật cao cấp - Phương pháp thử đối với màng gốm - Phần 1: Xác định chiều dày lớp màng gốm bằng thiết bị đo biên dạng cực tiếp xúc).

- ENV 1071-2, Advanced technical ceramics - Methods of test for ceramic coatings - Part 2: Determination of coating thickness by the cap grinding method (Gốm kỹ thuật cao cấp - Phương pháp thử đối với màng gốm - Phần 2: Xác định chiều dày lớp gốm bằng phương pháp nghiền nắp).

- ENV 1071-5, Advanced technical ceramics - Methods of test for ceramic coatings - Par 5: Determination of porosity (Gốm kỹ thuật cao cấp - Phương pháp thử đối với màng gốm - Phần 5: Xác định độ xốp).

- ENV 1159-1, Advanced technical ceramics - Ceramic composites - Thermophysical properties - Part 1: Determination of thermal expansion (Gốm kỹ thuật cao cấp - Gốm composit - Đặc tính nhiệt lý học - Phần 1: Xác định sự giãn nở nhiệt).

- ENV 1159-2, Advanced technical ceramics - Ceramic composites - Thermophysical properties - Part 2: Determination of thermal diffusivity (Gốm kỹ thuật cao cấp - Gốm composit - Đặc tính nhiệt lý học - Phần 2: Xác định độ khuếch tán nhiệt).

- ENV 1159-3, Advanced technical ceramics - Ceramic composites - Thermophysical properties - Part 3: Determination of specific heat capacity (Gốm kỹ thuật cao cấp - Gốm composit - Đặc tính nhiệt lý học - Phần 3: Xác định nhiệt dung riêng).

- ENV 1389, Advanced technical ceramics - Ceramic composites - Physical properties - Determination of density and apparent porosity (Gốm kỹ thuật cao cấp - Gốm composit - Đặc tính lý học - Xác định khối lượng riêng và độ xốp biểu kiến).

- ENV 12290, Advanced technical ceramics - Mechanical properties of ceramic composites at high temperature under inert atmosphere - Determination of compression properties (Gốm kỹ thuật cao cấp - Đặc tính cơ học của gốm composit ở nhiệt độ cao trong môi trường trơ - Xác định các đặc tính nén).

- ENV 12291, Advanced technical ceramics - Mechanical properties of ceramic composites at high temperature in air at atmospheric pressure (Gốm kỹ thuật cao cấp - Đặc tính cơ học của gốm composit ở nhiệt độ cao trong không khí tại áp suất khí quyển).

- ENV 12923-1, Advanced technical ceramics - Monolithic ceramics - Part 1: General practice for undertaking corrosion tests (Gốm kỹ thuật cao cấp - Gốm monolithic - Phần 1: Tổng quan về các phép thử ăn mòn)

E.2.4. Tiêu chuẩn công nghiệp Nhật Bản

- JIS R 1601, Testing method for flexural strength (modulus of rupture) of fine ceramics [Phương pháp xác định độ bền uốn (môđun đứt gãy) của gốm mịn].

- JIS R 1602, Testing methods for elastic modulus of fine ceramics (Phương pháp xác định modul đàn hồi của gốm mịn).

- JIS R 1606, Testing methods for tensile strength of fine ceramics at room and elevated temperature (Phương pháp xác định độ bền kéo của gốm miịn ở nhiệt độ phòng và nhiệt độ tăng cao).

- JIS R 1607, Testing methods for fracture toughness of fine ceramics at room temperature (Phương pháp xác định độ dai phá hủy của gốm mịn ở nhiệt độ phòng).

- JIS R 1608, Testing methods for compressive strength of fine ceramics (Phương pháp xác định độ bền nén của gốm mịn).

- JIS R 1609, Testing methods for oxidation resistance of non-oxide high perfomance ceramics (Phương pháp xác định độ bền oxy hóa của gốm tính năng cao không oxy hóa).

- JIS R 16010, Test methods for Vickers hardness of high perfomance ceramics (Phương pháp xác định độ cứng Vicker của gốm tính năng cao).

- JIS R 1611, Test methods of thermal diffusivity, specific heat capacity, and thermal conductivity for fine ceramics by laser flash method (Phương pháp xác định độ khuếch tán nhiệt, nhiệt dung riêng và độ dẫn nhiệt của gốm mịn bằng phương pháp flash laze).

- JIS R 1613, Testing method for wear resistance of high perfomance ceramics by ball-on-disc method (Phương pháp xác định độ bền mài mòn của gốm tính năng cao bằng phương pháp bi- đĩa).

- JIS R 1614, Testing method for corrosion of high perfomance ceramics in acid and alkaline solutions (Phương pháp xác định độ ăn mòn của gốm tính năng cao trong dung dịch axit và kiềm).

- JIS R 1618, Measuring method of thermal expansion of fine ceramics by thermomechanical analysis (Phương pháp đo độ giãn nở nhiệt của gốm mịn bằng phân tích nhiệt cơ).

- JIS R 1619, Testing method for size distribution of fine ceramic particles by liquid photosedimentation method (Phương pháp xác định sự phân bố hạt của gốm miịn bằng phương pháp lắng quang chất lỏng).

- JIS R 1626, Measuring methods for the specific surface area of fine ceramic powders by gas adsorption using the BET method (Xác định diện tích bề mặt riêng của bột gốm mịn bằng phương pháp hấp phụ khí sử dụng BET)

- JIS R 1627, Testing method for dielectric properties of fine ceramics at microwave frequency (Phương pháp xác định tính chất điện môi của gốm mịn tại tần số microware).

- JIS R 1628, Test methods for bulk density of fine ceramic powder (Phương pháp xác định khối lượng riêng đống của bột gốm mịn).

- JIS R 1629, Determination of particle size distributions for fine ceramic raw powders by laser diffraction method (Xác định sự phân bố cỡ hạt của bột gốm mịn bằng phương pháp nhiễu xạ laze).

- JIS R 1634, Test methods for density and apparent porosity of fine ceramics (Phương pháp xác định khối lượng và độ xốp biểu kiến của gốm mịn).



THƯ MỤC TÀI LIỆU THAM KHẢO

[1] SCHNEIDER, S.J., International survey on the classification of advanced ceramics, VAMAS Report No. 5, 1990, pulished by National Physical Laboratory, Teddington, TW 11 0LW , UK

[2] REYNARD, K.R., Proceedings of Workshop on Classification of advanced Ceramics, Ispra, June 1990, Elsevier, Barking, published in Ceramics International, 1993, 19(1), 1 et seq.

[3] COTTON, J.W ., and EVERILL, J.B., Report to VAMAS TW A14 - A unified classification system for advanced technical ceramics, British Ceramic Research Ltd Report to VAMAS TW A14, November 1992

[4] SCHNEIDER, S.J., Final report of VAMAS Techincal W orking Area 14, Classification of Advanced Technical Ceramics, 1993, VAMAS Report 155, National Insntitute for Standards and Technology, Gaithersburg, MD, USA

[5] MORRELL, R., NEW LAND, B.G., STAMENKOVICH, I. and W ASCHE, R., Testing and demonstrating the VAMAS classfication scheme - Summary of issues in manual coding of commercial products, 1996, VAMAS Report 13, National Physical Laboratory, Teddington, UK



MỤC LỤC

1. Phạm vi áp dụng

2. Tài liệu viện dẫn

3. Thuật ngữ và định nghĩa

4. Mục tiêu

5. Lĩnh vực phân loại riêng lẻ

6. Xây dựng mã phân loại hoàn chỉnh

Phụ lục A (Quy định) Lĩnh vực phân loại theo ứng dụng

Phụ lục B (Quy định) Lĩnh vực mô tả đặc tính hóa học

Phụ lục C (Tham khảo) Lĩnh vực phân loại theo chế biến

Phụ lục D (Quy định) Lĩnh vực phân loại theo dữ liệu đặc tính

Phụ lục E (Tham khảo) Thư mục tài liệu tham khảo đối với Phụ lục D

Thư mục tài liệu tham khảo

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN9099:2011
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN9099:2011
Cơ quan ban hành
Người ký***
Lĩnh vựcCông nghiệp
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật4 năm trước
