TIÊU CHUẨN QUỐC GIA

TCVN 11244-8:2015

ISO 15614-8:2002

ĐẶC TÍNH KỸ THUẬT VÀ CHẤP NHẬN CÁC QUY TRÌNH HÀN VẬT LIỆU KIM LOẠI - THỬ QUY TRÌNH HÀN - PHẦN 8: HÀN ỐNG TRONG LIÊN KẾT HÀN TẤM-ỐNG

Specification and qualification of welding procedures for metallic materials - Welding procedure test - Part 8: Welding of tubes to tube-plate joints

Lời nói đầu

TCVN 11244-8:2015 hoàn toàn tương đương với ISO 15614-8:2002.

TCVN 11244-8:2015 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 44 Quá trình hàn biên soạn, Tng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 11244 (ISO 15614) Đặc tính kỹ thuật và chấp nhận các quy trình hàn vật liệu kim loại- Thử quy trình hàn bao gồm các phần sau:

- TCVN 11224-1:2015 (ISO 15614-1:2004) Phần 1: Hàn hồ quang và hàn khí thép, hàn hồ quang niken và hợp kim niken;

- TCVN 11244-2:2015 (ISO 15614-2:2005) Phn 2: Hàn hồ quang nhôm và hợp kim nhôm;

- TCVN 11244-3:2015 (ISO 15614-3:2008) Phần 3: Hàn nóng chảy gang không hợp kim và gang hợp kim thấp;

- TCVN 11244-4:2015 (ISO 15614-4:2005) Phần 4: Hàn hoàn thiện các vật nhôm đúc;

- TCVN 11244-5:2015 (ISO 15614-5:2004) Phần 5: Hàn hồ quang titan, zirconi và các hợp kim của chúng;

- TCVN 11244-6:2015 (ISO 15614-6:2006) Phần 6: Hàn hồ quang và hàn khí đồng và hợp kim đồng;

- TCVN 11244-7:2015 (ISO 15614-7:2007) Phần 7: Hàn đắp;

- TCVN 11244-8:2015 (ISO 15614-8:2002) Phần 8: Hàn ống trong liên kết hàn tấm-ống;

- TCVN 11244-10:2015 (ISO 15614-10:2005) Phần 10: Hàn khô áp suất cao;

- TCVN 11244-11:2015 (ISO 15614-11:2002) Phần 11: Hàn chùm tia điện tử và hàn chùm tia laze.

Bộ ISO 15614 Specification and qualitication of welding procedures for metallic materials - Welding procedure test còn có các phần sau:

- ISO 15614-12:2014 Part 12: Spot, seam and projection welding;

- ISO 15614-13:2012 Part 13: Upset (resistance butt) and flash welding;

- ISO 15614-14:2013 Part 14: Laser-arc hybrid welding of steels, nickel and nickel alloys.



ĐẶC TÍNH KỸ THUẬT VÀ CHẤP NHẬN CÁC QUY TRÌNH HÀN VẬT LIỆU KIM LOẠI - THỬ QUY TRÌNH HÀN - PHẦN 8: HÀN ỐNG TRONG LIÊN KẾT HÀN TẤM-ỐNG

Specification and qualitication of welding procedures for metallic materials - Welding procedure test - Part 8: Welding of tubes to tube-plate joints

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu về thử đ chấp nhận các quy trình hàn cho hàn hồ quang ống trong liên kết hàn tấm-ống ở vật liệu kim loại bằng các quá trình hàn tay, hàn cơ khí hóa một phần, hàn cơ khí hóa hoặc tự động hóa.

Tiêu chuẩn này là một trong các tiêu chuẩn được cho trong TCVN 8985 (ISO 15607), Phụ lục A.

Chp nhận bằng các phép thử hàn ống trong liên kết hàn tấm-ống có thể được sử dụng cho tất cả các mối nối hàn cho dù chúng được chất tải tối đa hoặc chỉ được hàn bít kín theo yêu cầu của tiêu chuẩn áp dụng.

Trong các trường hợp này nên chế tạo một hoặc nhiều phôi hàn chuyên dùng để mô phng mối nối hàn trong sản xuất về tất cả các đặc điểm ch yếu, ví dụ, các kích thước, sự hạn chế, các ảnh hưởng của bộ phận tiêu nhiệt. Nên thực hiện phép thử trước khi sn xuất và trong các điều kiện được sử dụng trong sản xuất.

Tiêu chuẩn này áp dụng cho hàn nóng chảy vật liệu kim loại đối với ống trong liên kết hàn tấm-ống, có khe hở. Tiêu chuẩn này không áp dụng cho các mối nối ống-tấm mỏng (lá) có các đầu nối mặt mút được rèn với các ống hàn (các mối hàn theo đường kính ngoài/trong của lỗ). Đối với hàn ống trong liên kết hàn tấm-ống nên xác định phép thử quy trình hàn không có khe hở trong điều kiện kỹ thuật.

Có thể sử dụng tiêu chuẩn này cho các yêu cầu và/hoặc ứng dụng khác nếu có đòi hỏi của điều kiện kỹ thuật.

Hàn sửa chữa nên được xem xét trong phép thử quy trình hàn.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho áp dụng tiêu chuẩn này. Đi với các tài liệu viện dẫn có ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 6115-1 (ISO 6520-1) Hàn và các quá trình liên quan - Phân loại khuyết tật hình học ở vật liệu kim loại - Phần 1: Hàn nóng chảy;

TCVN 6700-1 (ISO 9606-1), Kiểm tra chp nhận thợ hàn - Hàn nóng chảy - Phn 1: Thép;

TCVN 6700-2 (ISO 9606-2), Kiểm tra chấp nhận thợ hàn - Hàn nóng chảy - Phn 2: Nhôm và các hợp kim nhôm;

TCVN 6700-3 (ISO 9606-3), Kiểm tra chp nhận thợ hàn - Hàn nóng chảy - Phần 3: Đồng và các hợp kim đồng;

TCVN 6700-4 (ISO 9606-4), Kiểm tra chấp nhận thợ hàn - Hàn nóng chảy - Phần 4: Niken và các hợp kim niken);

TCVN 6700-5 (ISO 9606-5), Kiểm tra chấp nhận thợ hàn - Hàn nóng chy - Phần 5: Titan và các hợp kim titan, zirconi và các hợp kim zirconi;

TCVN 8524 (ISO 4063), Hàn và các quá trình liên quan - Danh mục các quá trình và ký hiệu s tương ng;

TCVN 8985 (ISO 15607), Đặc tính kỹ thuật và chấp nhận các quy trình hàn kim loại - Quy tắc chung;

TCVN 8986-1 (ISO 15609-1), Đặc tính kỹ thuật và sự chp nhận các quy trình hàn kim loại-Đặc tính kỹ thuật của quy trình hàn - Phần 1: Hàn hồ quang;

TCVN 11244-1:2015 (ISO 15614-1:2004), Đặc tính kỹ thuật và chấp nhận các quy trình hàn vật liệu kim loại - Th quy trình hàn - Phần 1: Hàn hồ quang và hàn khí thép và hàn hồ quang niken và hợp kim niken;

ISO 3452-1, Non destructive testing - Penetrant testing - Part 1: General principles (Th không phá hủy - Thử thẩm thu - Phần 1: Nguyên lý chung);

ISO 9015-1, Destructive tests on welds in metallic materials - Hardness testing - Part 1: Hardness test on arc welded joints (Th phá hủy mối hàn ở vật liệu kim loại - Thử độ cng - Phần 1: Th độ cứng trên mối hàn hồ quang);

ISO 9692, Metal-arc welding with covered electrode, gas-shielded metal-arc welding and gas welding - Joint preparations for steels (Hàn hồ quang kim loại với điện cực bọc thuốc hàn, hàn h quang kim loại trong môi trường khí bảo vệ và hàn khí - Chuẩn b các mối nối đối với thép);

ISO 14175, Welding consumables - Shielding gases for arc welding and cutting (Vật liệu hàn - Khí bảo vệ dùng cho hàn và cắt hồ quang);

ISO 14732, Welding personnel - Approval testing of welding operator for fusion welding and resistance weld setters for fully mechanized and automatic welding of metallic materials (Nhân sự hàn - Kiểm tra chấp nhận các thợ hàn máy cho hàn nóng chảy và các thợ cài đặt hàn điện trở đối với hàn cơ khí hóa và tự động hóa hoàn toàn vật liệu kim loại);

ISO/TR 15608, Welding - Guidelines for a metallic material grouping system (Hàn - Nguyên tắc chỉ đạo cho hệ thống phân nhóm vật liệu kim loại);

ISO 17636, Non-destructive testing of welds - Radiographic testing of welded pints (Th không phá hủy các mối hàn - Thử bằng chụp nh tia bức xạ các mối nối hàn);

ISO 17639, Non-destructive tests on welds in metallic materials - Macroscopic and microscopic examination of welds (Th không phá hủy các mối hàn trong vật liệu kim loại - Kiểm tra t chức thô đại và tế vi cắc mối hàn);

EN 1708-1, Welding - Basic weld joint details in steels - Parts 1: Pressurized components (Hàn - Các chi tiết cơ bản về mối nối hàn trong thép - Phần 1: Các bộ phận chịu áp lực).

3  Thuật ngữ, định nghĩa và các ký hiệu

3.1  Thuật ngữ và đnh nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và đnh nghĩa được cho trong TCVN 8985 (ISO 15607).

3.2  Ký hiệu

Tiêu chuẩn này áp dụng các ký hiệu sau được chỉ dẫn trên các Hình 1, 2 và 3.

a

Chiều dày của mối hàn góc (mm) trong trường hợp này, khoảng cách nhỏ nhất giữa điểm chân và mặt mối hàn)

dp

Cỡ kích thước rỗ (mm)

da

Đường kính ngoài của ống (mm)

dl

Khoảng cách nhỏ nhất giữa hai ống (mm), xem Hình 2

g

Khe h giữa ống và tấm ống

sp

Điểm bắt đầu của đường hàn ở chân

t

Chiều dày thành ống (mm)

t1

Chiều dày lp phủ bề mặt (mm)

t2

Chiều dày của tấm-ng (mm)

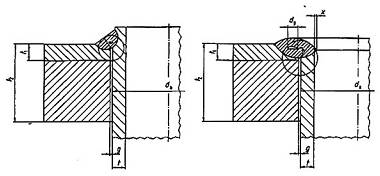

Hình 1 - Biểu diễn các ký hiệu trong một ví dụ

4  Đặc tính kỹ thuật của quy trình hàn sơ bộ (pWPS)

4.1  Quy định chung

Chấp nhận các phép thử hàn ống trong liên kết hàn tấm-ống phải dựa trên pWPS phù hợp với TCVN 8986-1 (ISO 15609-1). pWPS phải quy định các thông số sau được liệt kê trong 4.2 và 4.3.

4.2  Các thông số cho tất cả các quá trình hàn

Các chi tiết liên quan đến các thông s sau phải được ghi lại cho tất cả các quá trình hàn:

a) Quá trình hàn hoặc các quá trình hàn khi sử dụng nhiều hơn một quá trình hàn cho hàn toàn bộ một mối nối;

b) Đặc tính kỹ thuật và chiều dày của tấm-ống và các chi tiết về bất cứ lớp phủ bề mặt nào và chiều dày của lớp phủ này;

c) Đặc tính kỹ thuật, chiều dày và đường kính ngoài của ống;

d) Kiểu bố trí các ống (theo hình vuông, tam giác) và khoảng cách giữa các ống;

e) Hình học của mối nối, đường kính thực của lỗ khoan và các dung sai lắp ghép (bản vẽ phác) phù hợp với ISO 9692;

f) Làm sạch và tẩy dầu m (thi điểm trong các bước chế tạo và kiểu làm sạch, tẩy dầu mỡ);

g) Dùng đồ gá kẹp hoặc hàn đính, v trí hàn đính và sự giãn n;

h) Tấm-ống và v trí hàn;

i) Loại và/hoặc tên thương mại của vật liệu hàn;

j) C (đường kính) và chiều dài dây trên mỗi đường hàn;

k) Nung nóng trước và nhiệt độ giữa các lớp hàn, bao gồm cả phương pháp điều chỉnh;

I) Vận tốc hàn (hàn cơ khí hóa);

m) S lượng và sự bố trí các đường hàn, các điểm bắt đầu của các đường hàn và các kích thước của mối hàn (bn vẽ phác);

n) Trình tự hàn;

o) Xử lý nhiệt sau hàn, bao gồm cả phương pháp điều chỉnh;

p) Nếu cần thiết, nhiệt độ và thời gian được khuyến nghị cho sấy/nung khô các vật liệu hàn trước khi sử dụng;

q) Các đặc điểm chuyên dùng khác, bao gồm cả các yêu cầu về điều chnh nhiệt cấp, các ảnh hưởng của các chỗ tiêu nhiệt hoặc sự giãn n của ống sau hàn.

4.3  Các thông số cho các quá trình hàn riêng

Các chi tiết liên quan đến các quá trình hàn riêng biệt được cho trong 4.3a) đến 4.3d) phải được ghi lại đối với các quá trình hàn riêng biệt này, ngoài các thông số được cho trong 4.2. Các số tham chiếu của các quá trình hàn có liên quan đến TCVN 8524 (ISO 4063).

a) Hàn hồ quang tay điện cực nóng chảy (111)

- Dòng điện xoay chiều hoặc một chiều và cực tính;

- Dòng điện.

b) Hàn MIG, hàn MAG, dây hàn đặc hoặc dây hàn có lõi thuốc, có hoặc không có khí bảo vệ riêng biệt (114), (131), (135), (136), (137)

- Ký hiệu của khí bảo vệ phù hợp với ISO 14175 và lưu lượng;

- Điện áp hồ quang;

- Vận tốc cấp dây hàn hoặc dòng điện;

- Đối với hàn xung điện: thời gian xung và tần số xung, dòng được xung và dòng điện nền.

c) Hàn TIG (141)

- Ký hiệu của khí bảo vệ phù hợp với ISO 14175 và lưu lượng;

- Dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC) và cực tính;

- Dòng điện tính bằng ampe;

- Đối với hàn xung điện; thời gian xung và tần số xung, dòng điện xung và dòng điện nền;

- Kim loại điền đầy được sử dụng, nếu có.

d) Hàn cơ khí hóa hoặc hàn tự động

- Tất cả các mục được chi tiết hóa trong b) hoặc c) và các mục sau, nếu cần thiết:

- Chiều dài hồ quang hoặc điện áp hồ quang;

- Khi sử dụng kim loại điền đầy, tốc độ điền đầy hoặc vận tốc cấp dây có liên quan đến đường kính dây hàn (xem 4.2j);

- Các thông số hàn khác được lập trình trước như:

- Thời gian làm sạch bằng khí trước và sau hàn;

- Các thay đổi về mc dòng điện;

- Các tốc độ tăng và giảm dòng điện hàn liên tục;

- Vận tốc hàn và mức độ chảy tràn kim loại;

- Khi xem xét quá trình hàn mặt trước, cần có thông tin bổ sung sau:

- Bán kính quay điện cực;

- Góc của điện cực so với đường tâm ống.

Đối với tất cả các quá trình hàn khác, phải quy định các thông số hàn.

5  Chấp nhận quy trình hàn

Người kiểm tra hoặc cơ quan kiểm tra phải thực hiện việc chấp nhận quy trình hàn cho hàn ống trong liên kết hàn tấm-ống liên quan đến tiêu chuẩn áp dng hoặc điều kiện kỹ thuật thích hợp.

6  Hàn phôi hàn

6.1  Quy định chung

Các phôi hàn cho thử quy trình hàn phải được chế tạo phù hợp với 6.2 và phải mô phỏng dạng hình học của mối nối được sử dụng trong sản xuất hoặc dạng hình học tương tự trong phạm vi các yêu cầu của Điều 4. Các thợ hàn phải được chấp nhận phù hợp với TCVN 6700-1 (ISO 9606-1), TCVN 6700-2 (ISO 9606-2), TCVN 6700-3 (ISO 9606-3), TCVN 6700-4 (ISO 9606-4) hoặc TCVN 6700-5 (ISO 9606-5). Đối với các thợ hàn máy, có thể thực hiện việc chấp nhận trong quá trình thử phù hợp với ISO 14732.

6.2  Kiểu phôi hàn

6.2.1  Chuẩn bị mối ni và kết cu mối ni

Các ví dụ về chun bị mối nối hàn theo ISO 9692 và kết cấu của mối nối hàn được cho trong EN 1708-1.

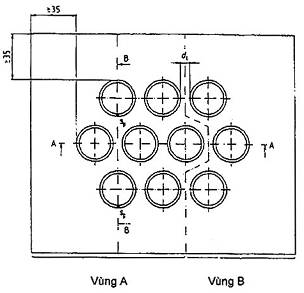

6.2.2  Các đu mút ống được hàn theo bố trí hình tam giác

Khi các mối hàn đầu mút ống đòi hỏi phải bố trí theo hình tam giác, phi hàn ít nhất là 10 đầu mút ống có đường kính ngoài nhỏ hơn 40 mm (< 40="" mm)="" hoặc="" ít="" nhất="">à 7 đầu mút ống có đường kính ngoài lớn hơn hoặc bằng 40 mm (≥ 40 mm) như thể hiện trên Hình 2.

CHÚ DẪN:

dl Khoảng cách nhỏ nhất giữa hai ống

sp Điểm bắt đu của đường hàn ở chân mối hàn

A-A/B-B Các mặt cắt đã xoay của một mẫu thử (các ví dụ về v trí của các đường ct)

Hình 2 - Phôi hàn cho các đu mút ống được bố trí theo hình tam giác

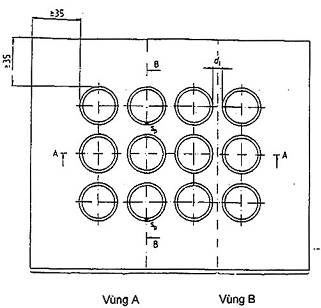

6.2.3  Các đầu mút ống được hàn theo b trí hình vuông

Khi các mi hàn đầu mút ống đòi hỏi phải bố trí theo hình vuông, phải hàn ít nhất là 12 đầu mút ống có đường kính ngoài nhỏ hơn 40 mm (< 40="" mm)="" hoặc="" ít="" nhất="" là="" 9="" đầu="" mút="" ống="" có="" đường="" kính="" ngoài="" lớn="" hơn="" hoặc="" bằng="" 40="" mm="" (≥="" 40="" mm)="" như="" thể="" hiện="" trên="" hình="">

CHÚ DN:

dl Khoảng cách nhỏ nhất giữa hai ống

sp Đim bắt đầu của đường hàn ở chân mối hàn

A-A/B-B các mặt cắt đã xoay của một mẫu thử (các ví dụ về vị trí của các đường cắt)

nh 3 - Phôi hàn cho các đầu mút ống được b trí theo hình vuông

7  Kiểm tra và thử

7.1  Thực hiện

7.1.1  Quy định chung

Đối với một quy trình hàn được chấp nhận, cùng một phôi hàn đại diện phép thử quy trình hàn phải tuân theo 7.1.2 đến 7.1.6 và, khi có yêu cầu, phải tuân theo các phép thử đy ra được mô tả trong 7.1.7.

7.1.2  Kiểm tra bằng mắt

Sau khi làm sạch thích hợp và nếu có yêu cầu sau bất cứ xử lý nhiệt nào sau hàn và trước khi cắt mẫu thử, phôi hàn phải được kiểm tra bằng mắt với mức độ 100 %.

Các mối hàn phải có đưng viền đồng đều, không có sự gia cưng quá mức, với các lỗ ống không có bất cứ giọt kim loại bắn tóe nào và phải phù hợp với Bảng 1.

7.1.3  Kiểm tra bằng cht thẩm thấu

Các bề mặt bên ngoài của tất cả các mối hàn phải được kiểm tra 100 % bằng chất thẩm thấu phù hợp với ISO 3452-1.

7.1.4  Kiểm tra bằng chụp ảnh tia bức xạ

Tất cả các mối hàn cho thử nghiệm, trừ các mối hàn dùng cho các phép thử đẩy ra phải được chụp ảnh tia bức xạ phù hợp với ISO 17636. Một ví dụ được cho trên Hình 4, Trong trường hợp này, chiều dày của tấm-ng phải được gim đi từ 5 mm đến 12 mm.

Kích thước tính bằng milimét

CHÚ DN;

1 Nguồn chùm tia bức xạ

2 Macasit bức xạ (thép/chì)

3 Phim

4 Hợp kim

5 Nút chặn

Hình 4 - Thực hiện kiểm tra bằng chụp ảnh tia bức xạ

7.1.5  Kiểm tra tổ chức thô đại

Sau khi kiểm tra bằng mắt và kiểm tra không phá hủy, phôi hàn phải được cắt theo các mặt cắt như đã ch dẫn trên các Hình 2 và 3 bằng cách cưa hoặc gia công cơ và làm lộ ra hai điểm bắt đầu của các đường hàn ở chân mối hàn. Các mẫu thử cho kiểm tra tổ chức thô đại phải được chuẩn bị và kim tra phù hợp với ISO 17639.

Phải thực hiện các kiểm tra tổ chức thô đại của các mặt cắt bổ sung đ đánh giá sự phù hợp với các mức chấp nhận trong 7.2 khi phép chụp nh bằng tia bức xạ phát hiện ra các khuyết tật khác với các bọt khí.

7.1.6  Thử độ cứng

Ch thực hiện thử một dãy độ cứng thông thường là HV10 phù hợp với ISO 9015-1 cho các nhóm thép 2, 3, 4, 5, 6 và 7 phù hợp với ISO/TR 15608 và cho các mối nối kim loại khác nhau giữa các thép austenit và ferit.

Độ cứng phải được ghi lại đối với kim loại hàn, cả kim loại cơ bn và vùng chịu ảnh hưởng nhiệt.

7.1.7  Th đy ra hoặc kéo ra

Nếu điều kiện kỹ thuật có yêu cầu, có thể cần phải thực hiện các phép thử đẩy ra hoặc kéo ra.

7.2  Mức chấp nhận

7.2.1  Quy định chung

Các nội dung chi tiết sau được sử dụng cho thử chấp nhận các quy trình hàn hoặc với các quy trình hàn được quy định cho một ứng dụng riêng.

7.2.2  Kim tra bằng mắt

Bảng 1 - Kiểm tra bằng mắt

S thứ tự

Khuyết tật/tên gọi

TCVN 6115-1 (ISO 6520-1) số tham chiếu

Nhận xét

Giới hạn cho các khuyết tật

1

Nứt

100

Tất cả các loại vết nứt

Không cho phép

2

Nứt hõm cuối

104



Không cho phép

3

Rỗ bề mặt

Rỗng co hõm cuối

2017

2024

Tất cả các loại rỗ nhìn thấy trên bề mặt

Không cho phép

4

Ba Via qua thành ống





Không cho phép

5

Chảy tràn kim loại

506

x ≤ 0,5 mm đối với ống

da ≤ 25 mm, đưng kính ngoài và

x 1 mm đối với ống

da > 25 mm, đường kính ngoài

6

Ba via dưới đầu mút ống (ch đối với mối hàn góc)





Không cho phép khi làm các kích thước mối hàn nhỏ hơn so với yêu cầu

7

Cháy cạnh

5011



0,1 t

7.2.3  Kiểm tra bằng chất thẩm thu

Không chấp nhận có bất cứ sự chỉ báo thm thấu có kích thước nào trong kim loại hàn hoặc vuông chịu ảnh hưởng nhiệt.

7.2.4  Kiểm tra bằng chụp ảnh tia bức xạ

Bng 2 - Kim tra bằng chụp ảnh tia bức xạ

Sthứ tự

Khuyết tật/tên gọi

TCVN 6115-1 (ISO 6520-1) số tham chiếu

Nhận xét

Gii hạn cho các khuyết tật

8

Nt

100

Tất cả các loại vết nứt

Không cho phép

9

Rãnh khí (rỗng kéo dài)

Rỗ tổ sâu

2015

2016



Không cho phép

10

R tập trung (rỗ cụm)

2013



Không cho phép

11

Bọt khí (rỗ khí)

Bọt khí phân bố đều

Rỗ chuỗi

2011

2012

2014

- Mối mới nối ống có tối đa là hai lỗ với cỡ lỗ dp cho phép

- Khoảng cách giữa hai lỗ tối thiểu là bằng 2 x dp theo hướng chu vi

dp ≤ 0,25 t

max. 1 mm

12

Ngậm tạp chất rắn

300



Không cho phép

13

Không chy ngấu

401



Không cho phép

14

Không thấu

402



Không cho phép

7.2.5  Kiểm tra tổ chức thô đại

Bảng 3 - Kiểm tra tổ chức thô đại

Sthứ tự

Khuyết tật/tên gọi

TCVN 6115-1 (ISO 6520-1) số tham chiếu

Nhận xét

Gii hạn cho các khuyết tật

8 đến 14

Xem Bảng 2

15

Chiều dày mối hàn



Kích thước chiều dày mi hàn góc a bằng bán kính của vòng tròn lớn nhất nội tiếp hoàn toàn trong mối hàn có tâm ở trên chân mối hàn

a ≥ 0,9 t

7.2.6  Các giá trị độ cứng

Các kết quả từ phép thử độ cứng phải đáp ứng các yêu cầu được cho trong TCVN 11244-1 (ISO 15614-1), Bảng 2.

7.2.7  Tải trọng đẩy ra hoặc kéo ra

Các yêu cầu nên được xác định trong đặc tính kỹ thuật.

8  Phạm vi chấp nhận

8.1  Quy định chung

Tất cả các điều kiện có hiệu lực được công bố dưới đây phải được đáp ứng một cách độc lập đối với nhau. Các thay đổi vượt ra ngoài phạm vi đã quy định cần phải có phép thử quy trình hàn mới.

8.2  Liên quan đến nhà sản xuất

Chấp nhận một đặc tính kỹ thuật của quy trình hàn (WPS) được cấp cho nhà sản xuất có hiệu lực đối với hàn trong phân xưởng và trên hiện trường trong cùng các điều kiện kiểm soát kỹ thuật và chất lượng của nhà sản xuất.

8.3  Liên quan đến vật liệu

8.3.1  Kim loại cơ bn

Theo tiêu chuẩn này, phải áp dụng các nhóm vật liệu được liệt kê trong ISO/TR 15608. Đi với phạm vi chấp nhận, phải áp dụng phần có liên quan của bộ TCVN 11244 (ISO 15614)1).

8.3.2  Các kích thước của ng và tấm ống

Đối với tt cả các kích thước hình học, phạm vi chấp nhận được cho trong Bảng 4.

Bảng 4 - Phạm vi chp nhận cho các kích thước hình học

Tên gọi

Phôi hàn

mm

Phạm vi chấp nhận

mm

Chiều dày lớp phủ bề mặt

t1 3

t1 3

t1

3

Chiều dày của tấm-ống

t2 <>

t2 35

t2

35

Chiều dày của thành ống - hàn tay

t

0,5 t đến 2 t

Chiều dày của thành ống - hàn cơ khí hóa hoặc tự động

t

t ± 0,2 t

Đường kính ngoài của ống

da

≥ da

8.3.3  Đường bố trí ống

Chấp nhận một quy trình hàn khi sử dụng một đường bố trí riêng cho các ống phải bao gồm chấp nhận cho bất cứ kiểu đường bố trí ống nào khác với điều kiện là khoảng cách nhỏ nhất giữa hai ống di (xem các Hình 2 và 3) không được giảm xuống thấp hơn khoảng cách được sử dụng trong quy trình hàn được chấp nhận.

8.4  Quy định chung cho các quy trình hàn

8.4.1  Quá trình hàn

Chấp nhận chỉ có hiệu lực cho quá trình hán được sử dụng trong phép thử quy trình hàn. Trong phép thử quy trình có nhiều quá trình hàn, chấp nhận ch có hiệu lực đối với thứ tự được sử dụng trong quá trình thử chp nhận.

8.4.2  Vị trí hàn tm-ống

Chấp nhận chỉ có hiệu lực đối với vị trí hàn được sử dụng trong phép thử quy trình hàn.

8.4.3  Kiểu mối nối hàn

Chấp nhận chỉ có hiệu lực cho kiểu mi nối hàn được sử dụng trong phép thử quy trình hàn.

8.4.4  Kim loại điền đầy, phân loại

Phạm vi chấp nhận các kim loại điền đầy bao hàm các kim loại điền đầy khác với điều kiện là chúng:

- Thuộc cùng một nhóm các đặc tính kéo. Sự thay đổi của loại lp phủ sẽ đòi hỏi phải có sự chấp nhận mới đối với quy trình hàn; hoặc

- Thuộc phạm vi cùng một thành phần hóa học danh nghĩa.

8.4.5  Kim loại điền đầy, kích thước

Chấp nhận được cp cho các đường kính của điện cực hoặc các đường kính của dây hàn hoặc cho các vật liệu hàn chuyên dùng, ví dụ các ống lốt, đệm lót được sử dụng trong phép thử quy trình hàn.

8.4.6  Loại dòng điện

Chấp nhận được cấp cho loại dòng điện (xoay chiều, một chiều hoặc dòng xung điện) và cực tính được sử dng trong phép thử quy trình hàn.

8.4.7  Nhiệt cp

Ch áp dụng các yêu cầu của điều này khi có quy định phải điều chỉnh nhiệt cấp.

Khi áp dụng các yêu cầu về độ cứng, giới hạn thấp nhất của nhiệt cấp là nhiệt lượng được sử dụng trong phép thử quy trình hàn hoặc có thể lớn hơn nhiệt lượng được dùng trong hàn phôi hàn 25 %.

8.4.8  Nhiệt độ nung nóng trước

Giới hạn dưới của nhiệt độ nung nóng trước cho chấp nhận là nhiệt độ nung nóng trước được sử dụng tại lúc bắt đầu của phép thử quy trình hàn.

8.4.9  Nhiệt độ giữa các lớp hàn

Giới hạn trên của nhiệt độ giữa các lớp hàn cho chấp nhận là nhiệt độ danh nghĩa giữa các lớp hàn đạt được trong phép thử quy trình hàn.

8.4.10  Xử lý nhiệt sau hàn

Thử quy trình hàn có xử lý nhiệt không bao gồm thử quy trình hàn không có xử lý nhiệt và ngược lại. Phạm vi nhiệt độ được sử dụng cho phép thử quy trình hàn là phạm vi được chấp nhận. Khi có yêu cầu, các tốc độ nung nóng, làm nguội và thời gian duy trì phải có liên quan đến bộ phận hoặc chi tiết đang sản xuất.

8.4.11  Khí bảo vệ

Chấp nhận cấp cho khí bảo vệ được hạn chế cho loại khí (thành phần danh nghĩa) phù hợp với ISO 14175 được sử dụng trong phép thử quy trình hàn.

9  Mẫu biên bản chấp nhận quy trình hàn (WPQR)

Biên bản chấp nhận quy trình hàn (WPQR) là một bản báo cáo các kết qu đánh giá mi phôi hàn, bao gồm cả các thử lại. Biên bản này phải bao gồm các mục có liên quan được liệt kê cho đặc tính kỹ thuật của quy trình hàn (WPS) trong Điều 4, cùng với các chi tiết của bất cứ yếu tố nào mà có thể loại b được bởi các yêu cầu ca Điều 7.

Nếu không có các yếu tố nào bị loại b hoặc không có các kết quả thử nào không được chấp nhận thì WPQR nêu chi tiết các kết quả thử quy trình hàn phôi hàn sẽ được chp nhận và người kim tra hoặc cơ quan kiểm tra phi ký xác nhận và ghi ngày ký.

Phải sử dụng một mẫu WPQR đ ghi các chi tiết về quy trình hàn và các kết quả thử để dễ dàng cho việc đánh giá và trình bày thống nhất các thông số.

Ví dụ về một mẫu WPQR được cho trong Phụ lục A.



PHỤ LỤC A

(Tham khảo)

Mẫu biên bản chấp nhận quy trình hàn cho các mối nối ống trong liên kết hàn tấm-ống (WPQR)

Chấp nhận quy trình hàn - Chứng ch thử

Quy trình hàn của nhà sản xuất:                        Người kiểm tra hoặc cơ quan kiểm tra

Số tham chiếu.................................................. Số tham chiếu:.................................................

Nhà sản xuất...........................................................................................................................

Địa chỉ:....................................................................................................................................

...............................................................................................................................................

Quy định/Tiêu chun thử:.........................................................................................................

Ngày hàn: ...............................................................................................................................

Phạm vi chấp nhận

Quá trình hàn:..........................................................................................................................

Kiểu mối nối hàn:.....................................................................................................................

Vật liệu cơ bản: Tấm ống:......................... Lp phủ:......................... ng:...............................

Chiều dày tấm ống (mm):...................... Lớp phủ (mm):................ ng (mm):...........................

Đường kính ngoài của ống (mm):................................ Khe h (g) (mm): .................................

Loại kim loại điền đầy:..............................................................................................................

Khi bảo vệ:..............................................................................................................................

Loại dòng điện hàn:..................................................................................................................

Vị trí hàn: ...............................................................................................................................

Nung nóng trước:....................................................................................................................

Xử lý nhiệt sau hàn:.................................................................................................................

Thông tin khác: .......................................................................................................................

...............................................................................................................................................

Chứng nhận rng các mối hàn thử nghiệm đã được chuẩn bị, hàn và thử nghiệm thích hợp phù hợp với các yêu cầu của quy định/tiêu chuẩn thử đã nêu trên.



…………………..

Địa điểm

…………………..

Ngày cp

…………………..

Người hoặc cơ quan kiểm tra

Tên, chữ ký và ngày ký

Các chi tiết v thử mối nối ống trong liên kết hàn tấm-ống

Địa điểm:.......................................................

Quy trình hàn của nhà sản xuất

Số tham chiếu:...............................................

Người kiểm tra hoặc cơ quan kiểm tra:.........

Số của WPQR:..............................................

.....................................................................

Phương pháp chuẩn bị và làm sạch:

Đặc tính kỹ thuật của vật liệu cơ bản:

- Tấm-ống:..................................................

- Lớp phủ:...................................................

- Ống: ........................................................

Nhà sản xuất:..............................................

Chiều dày vật liệu (mm):

- Tấm-ống:..................................................

- Lớp phủ:...................................................

- Ống: ........................................................

Tên của thợ hàn:...........................................

Quá trình hàn:................................................

Kiểu mối nối:..................................................

Đường kính ngoài của ống (mm):.................

V trí hàn:



Bản vẽ phác của phôi hàn phù hp với Điều 6

Bản phác tho chuẩn bị mối ni hàn





Các chi tiết về hàn

Đường hàn

Quá trình hàn

Cỡ kích thước kim loại điền đầy

mm

Dòng điện

A

Điện áp

V

Loại dòng điện/cực tính

Vận tốc cáp dây hàn

m/min

Vận tốc hàn*)

cm/min

Nhiệt cấp*)

kJ/cm



















Làm sạch và tẩy dầu mỡ:.........................................................................................................

Phân loại kim loại điền đầy và tên thương mại:.........................................................................

Làm khô hoặc sấy khô: ...........................................................................................................

Khí bảo vệ:..............................................................................................................................

Lưu lượng khí - bảo vệ: ......................................................................................................... :

Kiu/cỡ điện cực vonfram: ......................................................................................................

Chi tiết về kẹp chặt ống trước khi hàn:.....................................................................................

Nhiệt độ nung nóng trước: ......................................................................................................

Nhiệt độ giữa các lớp hàn:.......................................................................................................

Xử lý nhiệt sau hàn và/hoặc hóa già: .......................................................................................

Thời gian, nhiệt độ, phương pháp:............................................................................................

Tốc độ nung nóng và làm nguội*)

Nhận xét:.......................................................

Nhà sản xuất:

...............................................

Tên, chữ ký và ngày ký

Thông tin thêm*) (xem trên một tờ riêng)

Người hoặc cơ quan kiểm tra:

.............................................

Tên, chữ ngày

Thông tin thêm

Độ dao động (biên độ, tần số):..................................................................................................

Khoảng cách ống tiếp xúc (bép hàn)/chi tiết gia công: ..............................................................

Góc mỏ hàn:............................................................................................................................

Độ tăng dòng điện (A) từ:........................ đến:........................... trong:................................ (s)

Tạo thành bể hàn (A):.................................................... Thời gian (s):.....................................

Vận tốc dây hàn (mm/s):..........................................................................................................

                        cho đường hàn thứ nhất**):................... cho đường hàn thứ hai:**)......................

Dòng điện nhỏ nhất (A):...........................................................................................................

                        cho đường hàn thứ nhất**):................... cho đường hàn thứ hai:**)......................

Dòng điện lớn nhất (A):............................................................................................................

                        cho đường hàn thứ nhất**):................... cho đường hàn thứ hai:**)......................

Tần số xung:...........................................................................................................................

Thời gian quay vòng (tuần hoàn) (s):........................................................................................

                        cho đường hàn thứ nhất**):................... cho đường hàn thứ hai:**)......................

Độ giảm dòng điện (A) từ:....................... đến:........................... trong:................................ (s)

Xung, dây hàn:       □           Không □

Xung, quay:            Có □           Không □

Nhà sản xuất máy hàn:**)..........................................................................................................

...............................................................................................................................................

...............................................................................................................................................

...............................................................................................................................................

Dòng điện:**)............................................................................................................................

Cực tính:**)...............................................................................................................................

Kết qu thử

Quy trình hàn của nhà sản xut                         Người kiểm tra hoặc cơ quan kiểm tra:

Số tham chiếu:................................................. Số tham chiếu:.................................................

Kiểm tra bằng mắt

Không phản đối □

Có phản đối □

Nhận xét

Kiểm tra bằng chất thm thấu

Không phản đối □

Có phản đối □

Nhận xét

Kiểm tra bng chụp ảnh tia bức xạ

Không phản đối □

Có phản đối □

Nhận xét

Kiểm tra tổ chức thô đại

Chiều dày mối hàn

Đánh giá

Nhận xét

Yêu cầu đo được

Không phản đối □

Có phản đối □





min (mm)

max (mm)

Chấp nhận    Có □    Không □

Thử độ cứng***)

Kiểu/tải trọng:..........................................................................................................................

Vật liệu cơ bản:.......................................................................................................................

HAZ:.......................................................................................................................................

Kim loại hàn:............................................................................................................................

Thử nén hoặc kéo***)



Re (MPa)

Rm (MPa)

Vị trí đứt

Nhận xét

Yêu cầu









Các phép thử khác:..................................................................................................................

Nhận xét: ................................................................................................................................

...............................................................................................................................................

...............................................................................................................................................

Các phép thử được thực hiện phù hợp với các yêu cầu của: ....................................................

Số tham chiếu của báo cáo phòng thử nghiệm:.........................................................................

Các kết quả thử: được chấp nhận □     không được chấp nhận □

Phép thử được thực hiện với sự có mặt của:





Người hoặc cơ quan kiểm tra

………………………….

Tên, chữ ký, ngày ký



PHỤ LỤC ZA

(Quy định)

Các tiêu chuẩn ISO/TCVN và Châu Âu tương đương

EN 287-2

TCVN 6700-2 (ISO 9606-2)

Kim tra chấp nhận thợ hàn - Hàn nóng chảy - Phần 2: Nhôm và các hợp kim nhôm

EN 439

ISO 14175

Welding consumables - Shielding gases for arc welding and cutting (Vật liệu hàn - Khí bảo vệ dùng cho hàn và cắt hồ quang)

EN 1043-1

ISO 9015-1

Destructive tests on welds in metallic materials - Hardness testing - Part 1: Hardness test on arc welded joints (Thử phá hủy các mối hàn trên vật liệu kim loại - Thử độ cứng - Phần 1: Thử độ cứng trên các mối nối hàn hồ quang)

EN 1321

ISO 17639

Non-destructive examination of fusion welds - Macroscopic and microscopic examination of welds (Kim tra không phá hủy các mối hàn nóng chy - Kim tra tổ chức thô đại và tế vi các mối hàn)

EN 1418

ISO 14732

Welding personel - Approval testing of welding operators for fusion welding and resistence wild setters for fully mechanized and automatic welding of metallic materials

(Nhân sự hàn - Kiểm tra chấp nhận thợ hàn máy cho hàn nóng chảy và thợ cài đặt hàn điện trở dùng cho hàn cơ khí hóa và tự động hoàn toàn các vật liệu kim loại)

EN 1435

ISO 17636

Non-destructive examination of welds -Radiographic examination of fusion welded joints (Kim tra không phá hủy các mối hàn - Kiểm tra bằng chụp ảnh tia bức xạ các mối nối hàn nóng chảy)

EN 29692

ISO 9692

Metal and arc welding with covered electrodes, gas shielded metal-arc welding and gas welding - Joint preparation for steels (Hàn hồ quang kim loại với điện cực được bọc thuốc hàn, hàn hồ quang kim loại có khí bảo vệ và hàn khí - Chuẩn bị mối nối đối với thép)





1) Với điều kiện các phần có liên quan đang được soạn thảo thì phạm vi chấp nhận nên phù hợp với đặc tính kỹ thuật.

*) Nếu có yêu cầu

**) Các dữ liệu hàn cho hàn tự động.

***) Nếu có yêu cầu

Tìm kiếm

Thông tin Tiêu chuẩn Việt Nam TCVN11244-8:2015
Loại văn bảnTiêu chuẩn Việt Nam
Số hiệuTCVN11244-8:2015
Cơ quan ban hành
Người ký***
Lĩnh vựcCông nghiệp
Ngày ban hành...
Ngày hiệu lực...
Ngày công báo...
Số công báoCòn hiệu lực
Tình trạng hiệu lựcKhông xác định
Cập nhật3 năm trước
